Собираем кессон для скважины своими руками. Бетонный кессон для скважины
Как сделать кессон для скважины
Как сделать кессон для скважины из кирпича и бетона. Устройство кессона для скважины.
Для круглогодичной эксплуатации скважины на воду чтобы избежать промерзания насосной станции и трубопровода понадобится сделать кессон.
Устройство кессона для скважины.
Кессон представляет собой небольшой подвал, размещенный прямо над скважиной, в нём размещается насосная станция и трубопровод.
Глубина кессона обычно составляет 2 – 2,5 метра от поверхности, этого достаточно, чтобы в зимний период в нём поддерживать плюсовую температуру и уберечь оборудование от замерзания воды.
Размеры кессона могут быть различными, главное условие, чтобы было удобно производить ремонтные работы с оборудованием скважины. Размер дна кессона обычно составляет около 1,5 х 1,5 м высота камеры 2 метра.
Кессоны бывает нескольких видов:
- Бетонные (бетонные кольца или опалубка).
- Кирпичная кладка.
- Металлические.
- Пластиковые.
Металлические и пластиковые кессоны применяются при высоком уровне залегания грунтовых вод. Герметичная конструкция позволяет избежать просачивания грунтовых вод в кессон.
Металлические кессоны изготовляются из листов металла толщиной 3 – 4 мм методом сварки. Защитой от коррозии, служит внешнее покрытие битумом, а внутреннее покрытие грунтовкой.
Аналогичный вариант пластиковые кессоны, они полностью герметичны, в продаже имеются различные размеры. Устанавливается пластиковый кессон на бетонную подушку, пространство между стенками и грунтом заполняется песочно цементной смесью (5 : 1).
Кессоны из бетонных колец требуют задействования подъёмной техники, так как вес колец довольно большой. Используются кольца диаметром 1,5 – 2 метра.
Если на участке где расположена скважина уровень грунтовых вод низкий, то наиболее оптимальным вариантом будет изготовить самостоятельно кессон из кирпичной кладки.
Как сделать кессон для скважины.
Постройка кессона начинается с копания котлована над скважиной, понадобиться углубиться примерно на – 2, 5 метра.
Дно можно засыпать и утрамбовать щебнем слоем в 30 см, но надёжнее изготовить бетонную плиту толщиной 20 см.
Для этого дно подвала нужно выровнять, сверху уложить стеклоизол, сделать армирование и залить бетоном.
Стены выкладываются из кирпича, на бетонную плиту в местах кладки кирпича нужно уложить гидроизоляцию, можно воспользоваться битумной мастикой. На уровне нижних рядов кладки кирпича нужно предусмотреть подвод трубопровода ведущего от скважины в дом.
После того как стены кессона будут полностью выложены, пространство между кирпичной кладкой и стенками котлована засыпается почвой.
Далее понадобится изготовить верхнюю плиту и люк. Для этого нужно изготовить опалубку на подпорках, можно использовать профлист, фанеру и прочий доступный материал. Желательно заранее предусмотреть выход трубы для летнего полива и вентиляционное отверстие, под вентиляцию можно использовать сантехническую трубу 110 мм, но наличие вентиляции не обязательно.
Изготовляется армирование из арматуры и заливается бетонным раствором, толщина верхней плиты – 10 – 15 см.
Поскольку скважине периодически требуется обслуживание, то верхнюю крышку кессона желательно расположить прямо над скважиной.
Вместо кирпичной кладки стены кессона можно отлить из бетона. Для этого понадобится изготовить опалубку, установить армирование и залить бетон.
Популярные самоделки из этой рубрики
Как подключить насосную станцию к колодцу...
Бурение скважин на воду малогабаритной буровой уст...
Скважина на воду в гараже
Как подключить насосную станцию к скважине...
Как построить колодец
Как сделать абиссинский колодец: схемы, чертежи...
Монтаж насоса в скважину: пошагово с фото...
Обустройство скважины на воду своими руками...
Как установить погружной насос в колодец...
sam-stroitel.com
устройство металлического и бетонного кессона, установка и монтаж
Бурение скважины считается только начальным процессом устройства системы автономного водоснабжения. Кроме прокладки сетей, необходимо озаботиться утеплением устья скважины и установкой оборудования, обеспечивающего автоматическую подачу воды в любое время года.
Для этой цели необходимо устроить кессон (приямок в устье скважины), выполняющий несколько различных функций. О том, как сделать кессон для скважины, какие материалы для этого лучше использовать, и поговорим сегодня.
Внутреннее обустройство кессона для скважины
Типы кессонов и их назначение
Кессон представляет собой герметичное сооружение, обеспечивающее сохранность установленного оборудования и подключение сети водоснабжения.
Исходя из этого, монтаж кессона для скважины позволяет решить целый ряд эксплуатационных вопросов:
Кессоны для скважины
- Защита оборудования и сети от воздействия отрицательных температур.
- Герметизация устья скважины, предотвращающая попадание атмосферных осадков внутрь гидротехнического устройства.
- Размещение всего комплекса оборудования, необходимого для обеспечения работы насосного оборудования.
- Возможность подключения напорной магистрали к сети водопровода.
Форма и объем сооружения подбирается исходя из размеров устанавливаемого оборудования, принципиального значения эти параметры не имеют, главное, чтобы был обеспечен доступ ко всем системам и устройствам для выполнения технического обслуживания.
В качестве кессона можно использовать специальные заводские емкости, кроме того существует возможность самостоятельного возведения данного сооружения из других материалов.
На практике чаще всего можно встретить следующие типы кессона:
- Монолитный железобетонный.
- Сборный из ЖБ колец.
- Кирпичный.
- Металлический.
- Пластиковый.
Каждое из этих сооружений имеет свои преимущества и недостатки, которые необходимо учитывать при выборе.

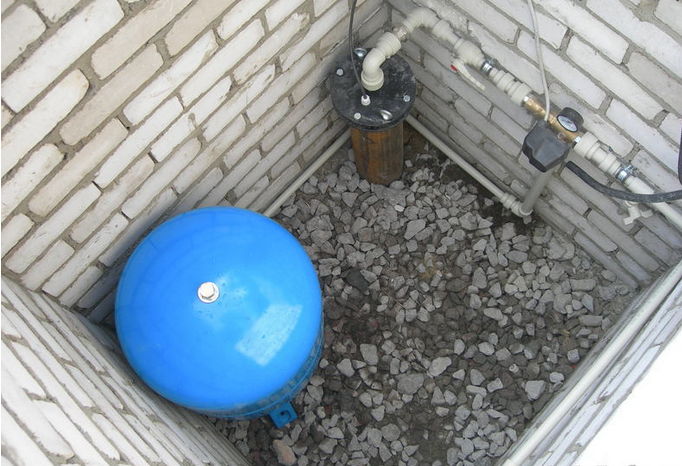

Кирпичный кессон
Кессон для скважины из кирпича монтируется на подготовленный в котловане фундамент. Проще всего вылить ленточную опорную конструкцию, ширина которой будет несколько превышать толщину кладки.
Дно котлована необходимо отсыпать щебнем, при желании можно уложить бетонную стяжку:
Кирпичный кессон для скважины
- Форма сооружения может быть разной, чаще всего возводят прямоугольные и круглые кессоны. Кладка выполняется в полкирпича, такой толщины стенок вполне достаточно.
- Перед началом выполнения кладочных работ необходимо гидроизолировать фундамент, для этого можно применять обмазочные или оклеечные (наплавляемые материалы).
- Кладку следует вести с полной заделкой швов, внутренняя поверхность штукатурится. Не забывайте оставлять проемы для подключения водопровода, прокладки кабелей электропитания и управления.
- Перекрытие кессона можно выполнить из различных материалов, наиболее доступный вариант — деревянные балки и доска. В перекрытии оставляется проем для люка, а перед засыпкой грунтом необходимо выполнить утепление, для этого можно использовать керамзит, экструдированный пенополистирол или другие стойкие к влаге материалы.
Такое устройство кессона для скважины отличается простотой возведения, скорость монтажа зависит от мастерства каменщика. Долговечности сооружения вполне хватит на весь срок эксплуатации скважины.
Кессон из сборных элементов
Значительно быстрее можно смонтировать кессон из типовых ЖБИ, в продаже можно легко найти весь комплекс элементов:
Кессон из сборных элементов ЖБИ
- Дно.
- ЖБ кольца подходящего диаметра.
- Плита перекрытия с проемом для люка.
- Доборные элементы для подъема люка на требуемый уровень.
Монтаж конструкции осуществляется при помощи подъемной техники, установить кольца вручную несколько тяжелее, но вполне можно. Стоит выбирать кольца с замковыми кромками, такие элементы обеспечат надежную герметизацию устройства.
При монтаже все стыки должны быть заполнены цементно-песчаной смесью, кроме того, стоит выполнить и дополнительную гидроизоляцию. Технология монтажа достаточно проста, поэтому на ней не станем останавливаться.
Монолитный бетонный кессон
Бетонный кессон для скважины может быть смонтирован своими силами при наличии даже небольшого строительного опыта. Если предполагается монтаж системы управления внутри сооружения, то внутреннее сечение кессона должно быть не менее 1,5х1,5 м.
Устанавливать круглую опалубку несколько сложней, поэтому в основном применяют прямоугольную форму:
Монолитный бетонный кессон
- Подготавливается котлован, размеры которого должны превышать внутреннее сечение сооружения на 30-40 см.
- Для того чтобы предотвратить осыпание грунта, стенки котлована закрываются гидроизоляционной мембраной или геотекстилем высокой плотности.
- Стенки будущего кессона армируются при помощи сетки, или вывязывается каркас из арматуры.
- На дне котлована устраивается щебневая подушка, толщиной в 15-20 см.
- Устанавливается опалубка, в которую должны быть вмонтированы гильзы для ввода трубы и кабеля.
- Заливается бетонная смесь с обязательной трамбовкой, лучше всего применять специальный вибратор.
- Через 3-7 дней (в зависимости от погодных условий) опалубка демонтируется.
- Для заливки перекрытия устанавливается горизонтальная опалубка, которую необходимо подкрепить изнутри стойками (можно использовать деревянный брус или кругляк (10-12 см в диаметре)). Конструкция опалубки должна предусматривать проем для люка.
- Выполняется армирование и заливка бетона.
После завершения монтажных работ выполняют установку и подключение оборудования.
Металлические кессоны
В продаже все чаще можно встретить готовые металлические конструкции, установить кессон для скважины своими руками с применением заводской емкости достаточно просто:
Металлические кессоны
- В подготовленном котловане устраивают щебневую подсыпку.
- Кессон устанавливают на брусья, размещенные на котловане, при этом необходимо добиться совпадения технического проема в дне емкости и обсадной трубы скважины.
- Монтаж сооружения лучше всего осуществлять с привлечением подъемной техники.
- После установки емкости ее необходимо выровнять под уровень.
- Заводской металлический кессон для скважины обычно уже продается с гидрозащитным покрытием, а вот самодельную установку необходимо предварительно покрыть изоляцией.
- Дополнительное крепление для такого кессона не требуется, поэтому после подключения коммуникаций можно приступать к обратной засыпке котлована.
Пластиковые кессоны
В последнее время все более востребованными становятся полимерные кессонные емкости.
Кессон для скважины пластиковый отличается следующими преимуществами:
Кессон для скважины Тритон
- Абсолютная герметичность обеспечивает надежную защиту оголовка скважины от попадания поверхностных вод.
- Небольшой вес конструкции позволяет осуществить монтаж без привлечения подъемной техники.
- Пластиковые емкости абсолютно не подвержены гниению и коррозии, срок службы при соблюдении правил монтажа составляет не менее 50 лет.
- Оребренные конструкции, например, кессон для скважины Тритон, обладают значительной прочностью, позволяющей выдержать значительные нагрузки даже при сдвижках грунта.
Монтируя пластиковые кессоны, стоит помнить о том, что их небольшой вес может привести к выдавливанию устройства под воздействием грунтовых вод или подвижек почвы. Поэтому, прежде чем начинать обратную засыпку котлована, необходимо залить бетонной смесью или выполнить засыпку песчано-цементной смесью (5/1) с обязательной трамбовкой и увлажнением. Кроме того, верхнюю поверхность любого кессона лучше дополнительно утеплить.
Проще всего смонтировать кессон заводского изготовления, но стоимость такого сооружения будет выше. Поэтому, если есть необходимость сэкономить, то предпочтение стоит отдавать самодельным модификациям.
canalizator-pro.ru
устройство бетонного, сделать фото, установка на высоком уровне от грунтовых вод
Сделать кессон для скважины можно своими руками, сэкономив при этом немаленькую сумму Кессон можно сделать своими руками. Для этого понадобится лишь большой бак. Если такового нет, то его можно приобрести на рынке. Кессон – это теплоизолированная ёмкость. Сверху на ней присутствует крышка или люк, который нужен для прохода человека внутрь. Внутри него находится все необходимые устройства для работы водоснабжения.
Что включено в устройство кессона
Кессон – это такое сооружение, которое необходимо делать при строительстве дачного участка, когда копается скважина.
Устройство кессона представляет собой ёмкость, крышку, которая теплоизолированная, или съёмный люк.
Камера также включает вентиляцию, отверстия для выхода, которые называются гильзы, ниппели или бочата. Включается также водопровод и ввод для питающего кабеля. Неподалёку от крышки иногда ставят выход с шаровым краном, который походи на водопроводную колонку. Вся эта конструкция помогает качать воду для полива грядок или других потребностей во время летнего сезона.
Как сделать бетонный кессон
Бетонный кессон – один из прочных видов камер. Его преимущество – это использование бетона, который позволяет быстро изготовить кессон. Недостаток – если вы купили некачественные бетон, то со временем он может дать трещины и камеру придётся переделывать.
Оборудование опалубки для такого кессона делается из досок, дсп или других листовых материалов. Главное, чтоб его поверхность была обработана маслом или другим масляным средством. Размер и форма должны быть полностью подходящими для всей аппаратуры и иметь запас. Запас берётся от стенок выработки в земляном покрытии. Он должен составлять около 15 см. с одной стороны.
Для повышенной жесткости бетонные кессоны армируются. Это придаёт долговечность для скважины. Срок работы может составлять больше 50 лет.
Устанавливать опалубок надо за один заход. При этом, его, конечно, заливать. Это придаст прочность и надёжность всей конструкции. Бетон должен высохнуть на протяжении 10 дней. Но в это время за ним надо ухаживать. Нужно смачивать бетонные части и не допускать попадания дождя, влаги и частиц с земли или грунта. Через 7-10 дней опалубку следует снять. Корпус застынет, и плиту можно будет заливать.
После бетонных махинаций надо засыпать все видимые зазоры, которые появились между стенами и грунтом. Но до этого надо произвести укладку рубероидных листов с нахлёстом в 100 мм. Это надо для внешней гидроизоляции всей конструкции. Но помните, что между рубероидом и стеной не должен попасть обычный грунт или другая песчаная смесь или цемент.
Покупайте всегда качественный бетон. От этого будет зависеть надёжность и долговечность кессона. Лучше переплатить одни раз, чем мучаться каждый год, переделывая камеру.
Как сделать кессон своими руками
Кессон своими руками сделать можно. Если у вас есть силы и свободное время, то вперёд за работу. Отметим, что для того, чтобы сделать кессон, желательно иметь определённые навыки в этой области.
Дачники могут сделать кессоную камеру из кирпича, бетона, применить сварочные навыки или установить пластиковую камеру. У каждого вида кессона есть свои особенности.
Особенности у каждой кессоной камеры:
- для сварочного кессона берём металлическую заготовку и специальный агрегат (дуговой). Они используются для дальнейшей сварки. Главная особенность сварочного метода в том, что он прочный и надёжный;
- можно сделать кирпичный кессон. Его сделать достаточно просто и легко, по сравнению с другими методами. Нужно всего лишь иметь способности к кирпичной кладке;
- особенность железобетонной камеры в том, что самостоятельно её сделать не получится. Будет нужна помощь со стороны. Кольца колодца имеют огромный вес. Для их установки понадобится специальная техника для поднятия колец;
- среди особенностей пластиковой камеры можно выделить легкость в установке. Кессон из пластика даже можно купить в магазине.
Перед изготовлением кессона для скважины, надо выполнить подготовительные земельные работы. Что в них входит?
- Выкапываем приямок для кессона. Копать надо вокруг выхода трубы, которая будет выходить из скважины. Само дно приямка надо сделать глубже на 40 см. от основного уровня, на котором промерзает грунт. Как правило, этот уровень находится на земельном интервале в 1-2 метра. Помните, что ширина приямка полностью зависит от размеров оборудования и кессона. Размер приямка 1,4х1,4 метров – это самый маленький размер для камеры. В среднем, кессоны делают размером 1,9х1,9 метров. Но лучше делать на 2,4х2,4, чтобы можно было спокойно обслуживать камеру. Данные размеры указаны с учётом просвета в 20 см во время засыпки и утепления камеры.
- Далее делаем ленточный фундамент на дне приямка. Его ещё называют опорная бетонная плита.
Данные работы трудоёмкие. Поэтому если вы не уверены, что сможете справиться самостоятельно, обязательно вызовите специалистов. Они смогут установить всё профессионально и максимально быстро.
Как происходит установка кессона при высоком уровне грунтовых вод
Установка кессона при высоком уровне грунтовых вод должна включать в себя создание таких условий, при которых кессон был бы зафиксирован от всплытия. В этом случае рекомендуют применять железобетон, фундаментные блоки.
Надо понимать, что всплытие кессона – это серьёзная проблема. На её устранение придётся потратить как время, так и хорошие деньги.
Если камера всплывает, то значит, вышла из строя и сама скважина. Поэтому придётся переделывать и её. Надо будет делать всё заново: убирать кессон, бурить новую скважину, чинить систему коммуникаций и монтировать всё сначала.
Установка кессона для скважины своими руками (видео)
Если вы хотите обезопасить себя от повышения грунтовых вод — обязательно фиксируйте кессон на должном уровне, чтобы он не всплыл. Это сэкономит вам нервы, деньги, силы и ваше здоровье.Кессон – это необходимый элемент для защиты системы водоснабжения. Благодаря ему осуществляется бесперебойная подача воды. Забота о водоснабжении на своём участке, позволит вам пользоваться водой в любое время суток и года.
Примеры кессона (фото)
