Шаровые краны 11б27п1: технические характеристики. 11Б27П1 технические характеристики
11б27п1: Технические характеристики | ООО "Фитинг-техкомплект" в доменной зоне .РФ
Краны латунные > Краны шаровые латунные муфтовые 11б27п1. Ду 15-100.
11б27п1 — цена
Важно: 11б27п1 — на воду! 11б27п — на газ!
На складе ООО «Фитинг-техкомплект» всегда в наличии латунные муфтовые шаровые краны 11б27п1 Ду15-Ду100. Шаровые краны 11Б27п1 на практике доказали свою надежность и универсальность при установке на трубопроводах в качестве запорного устройства для полного перекрытия потока рабочей среды: воды, пара, самосмазывающих жидкостей с температурой до +150°С.
«Фитинг-Техкомплект» предлагает к продаже шаровые краны (как производства Россия, так и производства Китай), которые пользуются в настоящее время повышенным спросом, благодаря своей высокой герметичности и удобству в эксплуатации.
11б27п1 Технические характеристики:
Конструкция кранов проста и надежна, соответствует ГОСТ 12.2.063-81, ГОСТ 21345-78, ГОСТ 9544-93, ГОСТ 356-80 (сертификат соответствия № РОСС RU.АЯ21.В18061 от 24.07.2009) и имеет следующие особенности:
● корпус изготовлен из высококачественной латуни (ЛЦ40Сд по ГОСТ 17711-93) методом горячей объемной штамповки, что гарантирует отсутствие газовых раковин;● для обеспечения герметичности крана (по классу А ГОСТ 9544-93) шаровая вставка плотно посажена между тефлоновыми седлами;● регулировочная гайка под ручкой крана позволяет поджимать сальниковое уплотнение.
Краны шаровые муфтовые 11б27п1
Модельный ряд 11Б27П1 для Ру-1,6 МПапо типу присоединения к трубопроводу:
муфта- муфта DN 15÷100;муфта- резьба DN 15÷20;американка DN 15÷25.
Управление краном ручное. Рукоятка выполнена в виде рычага красного цвета. Установочное положение на трубопроводе– любое.
Габаритно-массовые и присоединительные размеры 11б27п1:
| DN | D | H | B | h2 | Масса,кг |
| 15 | G ½ — B | 40 | 50 | 80 | 0,158 |
| 20 | G ¾ — B | 45 | 57 | 80 | 0,290 |
| 25 | G 1 — B | 55 | 72 | 100 | 0,540 |
| 32 | G 1¼ — B | 65 | 90 | 100 | 1,300 |
| 40 | G 1½ — B | 81 | 110 | 160 | 2,000 |
| 50 | G 2 — B | 90 | 115 | 160 | 2,600 |
| 65 | G 2 ½ — B | 110 | 120 | 180 | 2,840 |
| 80 | G 3 — B | 120 | 135 | 180 | 4,220 |
| 100 | G 4 — B | 130 | 156 | 180 | 6,590 |
- DN – условный проход;
- D – присоединительная трубная цилиндрическая резьба;
- H – строительная высота;
- B – строительная длина;
- h2 – длина рычага
Краны шаровые муфтовые 11Б27П1 — надежный и долговечный запорный элемент в системах водоснабжения различных предприятий промышленности, жилищно-коммунальных хозяйств, коттеджей и частных домов.
xn----etbhalarbhjgqo7aeis0a.xn--p1ai
| Наименование | Ду(DN),мм | Ру (PN),кгс/см2 | Строительная длина (В), мм | Масса,кг | Цена с НДС, руб |
| Кран шаровый муф. 11б27п1 Ду15 Ру16 (вода, пар) Бологое | 15 | 16 | 48 | 0,16 | заказать и купить |
| Кран шаровый муф. 11б27 Ду15 Ру16 (газ) Бологое | заказать и купить | ||||
| Кран шаровый муф. 11б27п1 Ду20 Ру16 (вода, пар) Бологое | 20 | 55 | 0,23 | заказать и купить | |
| Кран шаровый муф. 11б27 Ду20 Ру16 (газ) Бологое | заказать и купить | ||||
| Кран шаровый муф. 11б27п1 Ду25 Ру16 (вода, пар) Бологое | 25 | 64 | 0,38 | заказать и купить | |
| Кран шаровый муф. 11б27 Ду25 Ру16 (газ) Бологое | заказать и купить | ||||
| Кран шаровый муф. 11б27п1 Ду32 Ру16 (вода, пар) Бологое | 32 | 77 | 0,55 | заказать и купить | |
| Кран шаровый муф. 11б27 Ду32 Ру16 (газ) Бологое | заказать и купить | ||||
| Кран шаровый муф. 11б27п1 Ду40 Ру16 (вода, пар) Бологое | 40 | 87 | 0,90 | заказать и купить | |
| Кран шаровый муф. 11б27 Ду40 Ру16 (газ) Бологое | заказать и купить | ||||
| Кран шаровый муф. 11б27п1 Ду50 Ру16 (вода, пар) Бологое | 50 | 103 | 1,34 | заказать и купить | |
| Кран шаровый муф. 11б27 Ду50 Ру16 (газ) Бологое | заказать и купить |
www.nakc.ru
Шаровой латунный кран марки 11б27п1: технические характеристики, принцип устройства
На рынке запорной арматуры краны шаровые стали очень востребованы. Это объясняется тем, что их делают с применением нового материала для уплотнения, что обеспечивает высокую герметичность при высоком давлении с разной температурой в системе.
Шаровые краны находят широкое применение в отопительных системах и водоснабжения в быту и в производственных условиях, технологическом оборудовании. Их часто используют при транспортировке нефтепродуктов и агрессивных материалов, сточных вод и газа.
Краны шаровые
Принцип действия у всех шаровых кранов одинаковый, имея затвор сферической формы со сквозным отверстием, в открытом состоянии он может через себя пропускать любую жидкость без сопротивления.
Чтобы перекрыть поступление жидкости необходимо повернуть шток на 90о, который соединен затвором. Когда создается давление с потоком жидкости, то гладкая поверхность сферы начинает прижиматься к кольцам, которые выполнены из гладкого полимерного материала, перекрывая поступление.
Шаровые краны не являются альтернативным вариантом обычным задвижкам или кранам. Они берут на себя частично их функции и не регулируют проход рабочей среды. Шаровые устройства могут полностью открывать или закрывать проход для потока рабочих веществ.
Шаровые краны полнопроходные по способу врезки в трубопровод имеют условную квалификацию:
- Фланцевые
- Муфтовые
- Штуцерные
- Приварные
Наиболее популярными производителями шаровых кранов считаются Италия и Испания, продукция заводов этих стран имеет лучшие технические характеристики. Высокое качество достигается благодаря методу горячей латунной штамповке, в производстве используется лучшая марка латуни CW617N, это можно заметить на корпусе брендовых изделий. В составе сплава 58% меди, 2% свинца и 40% цинка. Большое значение имеет величина давления, она обозначена на корпусе в виде маркировки, она показывает максимальное давление, которое выдерживает корпус.
Изделия отечественного производства 11б27п1
На территории России в Тверской области есть арматурный завод, на котором методом литься производят достаточно качественные шаровые краны марки 11б27п1. Для запорного устройства используется высококачественная нержавеющая сталь, герметичность устройствам помогают создавать уплотнители из тефлона.
Корпус устройства делается аналогично импортным изделиям из латуни ЛС 59-1 и ЛС 40 СД, максимальный диаметр кранов 50мм. По своей конструкции затвор сделан как плавающий шар, который несвязан с поворотным шпинделем жестко. Благодаря этому он может под давлением жидкости плотно прижиматься к кольцевым тефлоновым уплотнителям, создавая герметичность. Устройство состоит из следующих элементов:
- Корпус
- Пробка внутренняя
- Шток
- Втулка
- Кольца и уплотнительные седла
- Винт или рукоятка.
По типу соединения - муфта-муфта, краны можно использовать для небольших диаметров, применяя их в бытовых нуждах и в производственных водопроводных системах и газопроводе. Удобная конструкция изделия марки 11б27п1 позволяет в случае необходимости быстро выполнить разборку и ремонт шарового устройства.
При выборе изделия нужно учитывать диаметр основной трубы, на которой планируется установить шаровой кран. Также нужно обратить внимание на вещество, с которым придется контактировать заслонке и не забыть осмотреть качество сварки у патрубков, сварной шов должен быть однородным и ровным.
Технические характеристики
Шаровой латунный муфтовый кран марки 11б27п1 является прочным и надежным, он обладает высоким сроком эксплуатации, поскольку выполнен из особенных сплавов прочных металлов. Это дает изделиям определенные качества и технические характеристики.
Запорный элемент - шар- Материал корпуса - латунь ГОСТ 17711-93
- Рабочая среда и температурный режим - нефтепродукты, газ, пар, масла и вода с температурой не более +150оС
- Тип присоединения - муфтовый
- Проход DN - 15, 20, 25, 32, 40, 50 мм.
- Герметичность затвора крана- по классу А ГОСТ 9544-93
- Давление рабочее максимум - 1,6 МПа
- Установленное положение на трубопроводе - любое
- Привод - рычаг ручной или бабочка.
Отличительные особенности марки 11б27п1
Этот вид крана можно назвать лидером среди других марок шаровых изделий, поскольку он выполнен методом литья из латуни самого высокого качества. Другие изделия делаются из чугуна или стали. Такие свойства обеспечивают высокую прочность и долговечность, он не так быстро подвергается разрушению. К трубопроводу его можно подключить в любом положении.
Устройства такой марки способны выдерживать усиленные нагрузки, а также снижать последствия от негативного воздействия агрессивной среды и веществ, которые могут быть в трубопроводе с гофрированными трубами.
За счет хорошей герметичности, муфты очень плотно прилегают к заслонке, рукоятка изделия может вращаться и изменять внутри устройства положение заслонки. Кран шаровой марки 11б27п1 обладает следующими преимуществами:
- Долговечность
- Компактность
- Герметичность
- Простота и удобство в использовании
- Надежность и легкость в процессе монтажа.
Заключение
Простые и эффективные краны данной марки широко применяются для различных нужд в коммунальной и производственной сфере. Они стали незаменимыми для использования в бытовых условиях для установки в системах водоснабжения и отопительного оборудования.
stoki.guru
11б27п1 (ГАЛЛОП): Технические характеристики | ООО "Фитинг-техкомплект" в доменной зоне .РФ
Завод ГАЛЛОП > кран шаровой латунный муфтовый на воду 11б27п1 (ГАЛЛОП)
11б27п1 (ГАЛЛОП) — цена
11б27п1 муфта/муфта рычаг ГАЛЛОП
Назначение: применяется для установки на трубопроводы в качестве запорного устройства.Рабочая среда: вода, в том числе питьевая, пар, масла, нефтепродукты.Температура рабочей среды: до 150ºС.Номинальное давление: 1,6 (16) МПа (кгс/см²).Присоединение к трубопроводу: резьбовое (муфта/муфта).Привод: ручной (рычаг красного цвета).Материалы: корпусные детали — латунь ЛЦ40Сд;шаровая пробка — хромированная латунь ЛЦ40Сд;уплотнительные кольца – фторопласт-4;ручка — алюминиевый сплав АК12.Герметичность затвора: класс А по ГОСТ 9544-2005.Производитель: Новосибирский арматурный завод ООО «ГАЛЛОП», РФ.
Габаритно-массовые и присоединительные размеры 11б27п1:
| Условныйпроход DN, мм | Строительнаявысота Н, мм | Строительнаядлина L, мм | Длинаручки В,мм | «Размерпод ключ» S, мм | Масса,кг |
| 15 | 49 | 49 | 85 | 25 | 0,150 |
| 20 | 52 | 54 | 85 | 31 | 0,208 |
| 25 | 62 | 63 | 100 | 38 | 0,394 |
| 32 | 66 | 76 | 100 | 47 | 0,547 |
| 40 | 75 | 89 | 137 | 54 | 0,835 |
| 50 | 83 | 101 | 137 | 67 | 1,330 |
Конструктивно муфтовые латунные краны 11б27п1 (серии 220 ВхВ) выполнены полнопроходными. Латунные шаровые краны — особенно часто применяемый тип арматуры на трубопроводах диаметром до 50мм. Шаровой кран обладает высокой герметичностью, имеет небольшой вес, долговечен и удобен в эксплуатации, устанавливается на трубопровод в любом положении.
Перед установкой шарового крана на трубопровод необходимо:
- убедиться, что он не имеет повреждений в виде вмятин, трещин, других видимых дефектов;
- проверить работоспособность шарового крана поворотом рукоятки, при этом подвижные части должны перемещаться плавно, без рывков и заеданий;
- для исключения попадания во внутренние полости крана загрязнений, шаровой кран следует монтировать в полностью открытом положении.
При установке 11б27п1 необходимо предусмотреть место для удобного поворота ручки. Доворачивание (затяжка) крана в удобное положение запрещается – кран следует снять и установить повторно. Кран шаровой латунный следует навинчивать на трубопровод не более чем на 3-4 оборота. В целях предотвращения образования трещин на муфтовых концах и деформации корпуса шарового крана обязательно применение только гаечных (рожковых) ключей соответствующих размеру шестигранника муфты крана. Запрещается монтировать латунный шаровой кран с помощью трубных (газовых) ключей.
Обслуживание шарового крана в процессе эксплуатации сводится к периодическим осмотрам. При этом проверяется ход шпинделя до полного открывания-закрывания шарового крана, отсутствие течи. При необходимости производится подтяжка сальника. Запрещается снимать кран с трубопровода и производить работу по устранению дефектов при наличии давления рабочей среды в трубопроводе.
xn----etbhalarbhjgqo7aeis0a.xn--p1ai

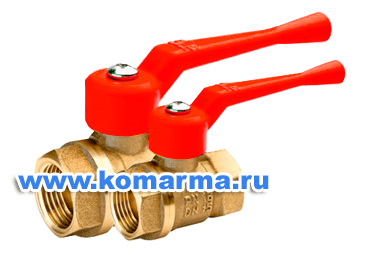

11б27п1
 |
Тип: кран шаровый латунный муфтовый.
Кран 11б27п1 муфтовый (резьбовой) предназначен для применения в качестве запорного устройства на трубопроводах для природного газа, для воздуха и других сред, нейтральных к материалам деталей кранов.
Установочное положение любое, направление подачи рабочей среды любое.
Полное открывание или закрывание крана 11б27п1 производится вручную, поворотом ручки на 90о.
Во время эксплуатации крана робка должна находиться в положении "закрыто" или открыто. при нахождении пробки в промежуточном положении ресурс крана уменьшается по сравнению с установленным. Перед установкой на трубопровод кран 11б27п1 должен быть собран, ручка снята, а пробка находиться в положении "открыто".
Основные технические данные и характеристики крана 11б27п1
Рабочая среда: вода, пар.
Рабочее давление: 1,6 МПа (16 кгс/см2).
Герметичность затвора по ГОСТ 9544-93: класс В.
Температура рабочей среды: от +1 до +150.
Материал основных деталей: латунь ЛЦ40Сд.
Материал уплотнительных седел: фторопласт Ф-4.
Габаритные и присоединительные размеры крана 11б27п1
 |
| Ду, мм | D | d, мм | L, мм | H, мм | R, мм | Масса, кг |
| Ду15 | G 1/2 | 13 | 48 | 42 | 90 | 0.145 |
| Ду20 | G 3/4 | 18 | 58 | 46 | 90 | 0.210 |
| Ду25 | G 1 | 24 | 72 | 60 | 120 | 0.335 |
| Ду32 | G 1 1/4 | 31 | 88 | 65 | 120 | 0.560 |
| Ду40 | G 1 1/2 | 37 | 94 | 75 | 130 | 0.880 |
| Ду50 | G 2 | 48 | 114 | 88 | 160 | 1.320 |
Эксплуатация крана 11б27п1
Во время эксплуатации крана пробка должна находиться в положении "закрыто" или "открыто", при нахождении пробки в промежуточном положении ресурс крана уменьшается по сравнению с установленным.
Кран должен монтироваться специалистом или специализированной организацией.
Перед установкой на трубопровод кран должен быть собран, ручка снята, а пробка находиться в положении "открыто".
При навинчивании на трубу кран 11б27п1 следует брать ключом за ту муфту, которая навинчивается на трубу.
Выравнивание трубопровода должно производится до монтажа крана, причем крепление труб не должно создавать напряжение на кране после монтажа.
Во время эксплуатации крана категорически запрещается снимать кран с трубопровода и производить работу по устранению дефектов при наличии давления на трубопроводе.
В случае потери герметичности крана в сальниковом уплотнении, необходимо закрыть кран, снять ручку и подтянуть гайку сальника.
Хранение кранов производится в упаковке изготовителя на складах или закрытых помещениях. Условия хранения и транспортирования крана 11б27п1 : 5 (ОЖ4) по ГОСТ 15150-69.
komarma.ru
11б27п1 муфта-резьба (ГАЛЛОП): Технические характеристики
Завод ГАЛЛОП > кран шаровой латунный 11б27п1 муфта-резьба рычаг (ГАЛЛОП)
11б27п1 муфта-резьба рычаг (ГАЛЛОП) — цена
11б27п1 муфта/резьба рычаг ГАЛЛОП
Назначение: применяется для установки на трубопроводы в качестве запорного устройства.Рабочая среда: вода, в том числе питьевая, пар, масла, нефтепродукты.Температура рабочей среды: до 150ºС.Номинальное давление: 1,6 (16) МПа (кгс/см²).Присоединение к трубопроводу: резьбовое (муфта/резьба).Привод: ручной (рычаг красного цвета).Материалы: корпусные детали — латунь ЛЦ40Сд;шаровая пробка — хромированная латунь ЛЦ40Сд;уплотнительные кольца – фторопласт-4;ручка — алюминиевый сплав АК12.Герметичность затвора: класс А по ГОСТ 9544-2005.Производитель: Новосибирский арматурный завод ООО «ГАЛЛОП», РФ.
Габаритно-массовые и присоединительные размеры 11б27п1:
| Условныйпроход DN, мм | Строительнаявысота Н, мм | Строительнаядлина L, мм | Длинаручки В,мм | «Размерпод ключ» S, мм | Масса,кг |
| 15 | 49 | 57 | 85 | 25 | 0,170 |
| 20 | 52 | 63 | 85 | 31 | 0,250 |
| 25 | 62 | 71 | 100 | 38 | 0,420 |
| 32 | 66 | 84 | 100 | 47 | 0,600 |
| 40 | 75 | 98 | 137 | 54 | 0,890 |
| 50 | 83 | 113 | 137 | 67 | 1,460 |
Конструктивно латунные шаровые краны 11б27п1 (серии 221 ВхН) выполнены полнопроходными с резьбовым комбинированным типом присоединения к трубопроводу: с внутренней и наружной трубной резьбой (муфта-резьба).Латунные шаровые краны — особенно часто применяемый тип арматуры на трубопроводах диаметром до 50мм. Шаровой кран обладает высокой герметичностью, имеет небольшой вес, долговечен и удобен в эксплуатации, устанавливается на трубопровод в любом положении.
Перед установкой шарового крана на трубопровод необходимо:
- убедиться, что он не имеет повреждений в виде вмятин, трещин, других видимых дефектов;
- проверить работоспособность шарового крана поворотом рукоятки, при этом подвижные части должны перемещаться плавно, без рывков и заеданий;
- для исключения попадания во внутренние полости крана загрязнений, шаровой кран следует монтировать в полностью открытом положении.
При установке 11б27п1 необходимо предусмотреть место для удобного поворота ручки. Доворачивание (затяжка) крана в удобное положение запрещается – кран следует снять и установить повторно. Кран шаровой латунный следует навинчивать на трубопровод не более чем на 3-4 оборота. В целях предотвращения образования трещин на муфтовых концах и деформации корпуса шарового крана обязательно применение только гаечных (рожковых) ключей соответствующих размеру шестигранника муфты крана. Запрещается монтировать латунный шаровой кран с помощью трубных (газовых) ключей.
Обслуживание шарового крана в процессе эксплуатации сводится к периодическим осмотрам. При этом проверяется ход шпинделя до полного открывания-закрывания шарового крана, отсутствие течи. При необходимости производится подтяжка сальника. Запрещается снимать кран с трубопровода и производить работу по устранению дефектов при наличии давления рабочей среды в трубопроводе.
xn----etbhalarbhjgqo7aeis0a.xn--p1ai
Краны шаровые 11б27п, 11б27п1 « Мир трубопроводной арматуры
Большим спросом пользуются краны шаровые латунные 11б27п, 11б27п1.
Предназначены для установки в качестве запорного устройства на трубопроводах , где рабочей средой являются вода, пар, самосмазывающие жидкости (11б27п1) , природный газ , воздух (11б27п). Изготавливаются из латуни, методом горячей объемной штамповки, запорный элемент — шар из нержавеющей стали, уплотнение шара — фторопласт. Ручка крана может быть выполнена в виде рычага или «бабочки». Регулировочная гайка под ручкой крана позволяет поджимать сальниковое уплотнение, что должно обеспечивать плавное перемещение подвижных частей крана, без рывков и заеданий. Изготавливаются для условных проходов Ду от 15 до 50 мм.
11б27п Муфтовый
Модели кранов по типу присоединения:
- муфта-муфта;
- муфта-резьба;
- резьба-резьба.
Кран шаровый 11б27п (цвет ручки — желтый) используется в системах со следующими характеристиками:
- среда — природный газ при температуре от -60 до +50 С
- номинальное давление — 1,6 МПа
- класс герметичности — А.
11б27п1 муфтовый
Кран шаровый 11б27п1 (цвет ручки — красный) используется в системах :
- рабочая среда — вода, пар при температуре от -50 до +150 С
- давление — 1,6 МПа
- класс герметичности — В.
Корпус крана является разборным, при необходимости можно заменить уплотнительные седла из фторопласта или запорный шар.
Важно: при установке на трубопровод кран должен находиться в полностью открытом положении для исключения попадания загрязнений во внутренние полости крана. Если кран при монтаже оказался в неудобном положении, то его следует снять и установить вторично в более удобное положение, т.к. попытка довернуть кран может привести к его поломке.
