Топливная система и система смазки бензопилы Husqvarna 365, 372. 254 хускварна регулировка карбюратора

Регулировка Карбюратора Бензопилы Хускварна 372 Своими Руками

Регулировка карбюратора Husqvarna 372 XP, 365

Регулировка карбюратора бензопилы Husqvarna 372 XP означает адаптацию двигателя к местным условиям, например, климат, высоту, качество бензина и тип масла для двухтактных двигателей.

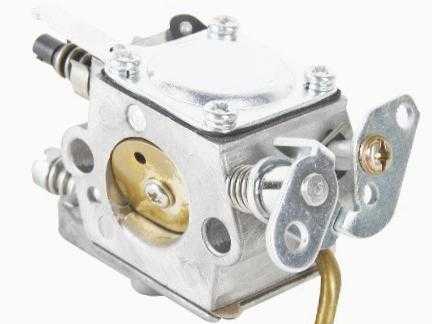

Карбюратор оснащен тремя вариантами управления:

L = низкоскоростная струя. Н = высокоскоростная струя. T = Винт для регулировки скорости холостого хода.

Likers L и H регулируют количество топлива, которое соответствует потоку воздуха, подаваемого дроссельной заслонкой.

Если сопла навинчиваются по часовой стрелке, смесь будет плохой (меньше топлива по отношению к количеству воздуха), а при отвинчивании сопел против часовой стрелки смесь будет богаче.

Плохая смесь дает более высокие обороты, но более богатую смесь. нижние повороты. Винт T регулирует положение заслонки на холостом ходу.

Если винт T повернут по часовой стрелке, количество оборотов холостого хода увеличится, и если вы повернете винт против часовой стрелки, количество оборотов уменьшится.

Предварительная настройка и запуск бензопилы Husqvarna 365 XP

При проверке работы на заводе карбюратор был предварительно отрегулирован. Предварительная регулировка: Н = 1 оборот, соответственно L = 1 оборот.

Чтобы убедиться, что детали пильного двигателя Husqvarna достаточно смазаны (обкачены), карбюратор устанавливается при немного более высоком обогащении топливной смеси в течение первых 3-4 часов работы.

Для такой установки максимальное число оборотов устанавливается на 6-700 об / мин ниже рекомендуемой скорости.

Если невозможно проверить максимальное количество оборотов с помощью тахометра, то на топливную смесь ниже предварительной установки не следует устанавливать струю Н.

Не превышайте максимальное число оборотов. Если цепь бензопилы вращается на холостом ходу, поверните винт T против часовой стрелки, чтобы полностью остановить его.

Точная регулировка карбюратора Husqvarna 365, 372 XP

После запуска в цепной пиле Husqvarna 372 XP необходимо выполнить точную настройку карбюратора.

Сначала вам нужно отрегулировать струю L, затем ввинтить холостой ход T, а затем струю H. Рекомендуется следующая максимальная скорость: 12500, при холостом ходе 700 об / мин.

Во время регулировки воздушный фильтр должен быть чистым, а крышка цилиндра установлена на место.

При настройке карбюратора с загрязненным воздушным фильтром топливная смесь будет слишком плохой, если воздушный фильтр будет очищен или заменен в следующий раз. Слишком плохая смесь приводит к повреждению двигателя.

Тщательно скрутите сопла L и H снизу, а затем открутите их на 1 оборот. Теперь карбюратор установлен на H = 1 и L = 1.

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

Как настроить карбюратор на сеть Husqvarna Регулировка карбюратора на бензопила с тремя винтами THL.

Как настроить карбюратор на бензопилу

скручивая винт L или H, обедненная смесь, и отвинчивание смеси позволило предположить, что погрешность должна быть обогащена.

Запустите бензопилу и дайте ей проехать около 10 минут.

Поместите цепную пилу Husqvarna 365 на ровную поверхность, чтобы пильная полоса была направлена на противоположную сторону от вас и что и шина, и цепь находятся в контакте с поверхностью.

Low Jet L

Найдите максимальную скорость холостого хода, медленно поворачивая низкоскоростную струю по часовой стрелке и против часовой стрелки.

Когда будет найдено максимальное число оборотов, поверните струю L против часовой стрелки 1/8. 1/4 оборота.

Точная регулировка скорости холостого хода с помощью винта T

Холостой ход устанавливается с помощью винта, обозначенного буквой T.

Если требуется регулировка, то холостой винт T следует поворачивать по часовой стрелке до тех пор, пока цепь не начнет вращаться.

Затем поверните винт против часовой стрелки, пока цепь не остановится.

Правильным считается число оборотов, при которых двигатель цепной пилы работает плавно во всех положениях с достаточным запасом до количества оборотов, при которых цепь начинает вращаться.

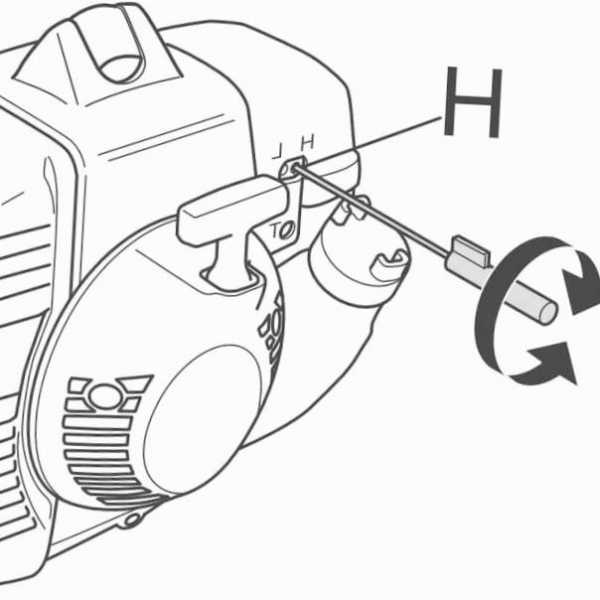

Высокоскоростная струя H

Высокоскоростная струя H регулирует мощность бензопилы Husqvarna 372, 365 XP и числа оборотов.

Слишком слабая смесь на быстродействующей струе дает увеличенную скорость пильного диска и создает риск повреждения двигателя.

Дать пилу работать на полном газу в течение 10 секунд. H = 1.

Затем поверните винт H на 1/4 оборота против часовой стрелки. H = 1 1/4.

Дайте электроприводу еще 10 секунд и прислушайтесь к разнице в звуке на максимальной скорости. Повторите процедуру с помощью регулировочного винта H, повернутого на 1/4 оборота против часовой стрелки. H = 1 1/2.

Теперь пила работает при H ± 0, H = 1/4 и H = 1/2, основываясь на предварительной настройке. При полной дроссельной заслонке звук двигателя будет отличаться для каждой установки.

Jet H правильно установлен, когда цепная пила работает с небольшим шумом при полной дроссельной заслонке без нагрузки.

Если из глушителя выходит много дыма, а пила шумная, тогда смесь слишком богата.

Поверните сопло H по часовой стрелке до тех пор, пока вы не достигнете установки с правильным звуком.

Правильно отрегулированная карбюраторная цепная пила Husqvarna 365, 372 XP

Карбюратор регулируется правильно, когда пила набирает обороты, и когда она работает с небольшим шумом при полной подаче газа без нагрузки.

Цепь не должна вращаться на холостом ходу.

С чрезмерно обедненной смесью на струе L может быть трудно запустить двигатель, и двигатель не получит достаточного количества импульсов.

При установке сопла H на слишком плохой смеси мощность пилы будет ниже, она не наберет достаточного количества оборотов и / или может повредить двигатель.

Чрезмерно богатая смесь на струях L и H создает проблемы в получении импульса или при слишком низкой рабочей скорости.

HUSQVARNA

Технические характеристики Husqvarna 372 XP

Тип двигателя. Бензин Рабочий объем цилиндра, куб, см. 70,7 см3 Максимальная мощность, кВт. 3,9 кВт (9600 об / мин) Номинальная мощность при рабочих оборотах, л.с. 5.3 л.с. (9600 об / мин) Частота на холостом ходу. 2700 об / мин Свеча зажигания. Чемпион RCJ7Y 5776166-02 (61141), Husqvarna HQT-1 5774840-01 (63893), NGK BPMR7A Межэлектродный промежуток. 0,5 мм Емкость топливного бака 0,77 л Крутящий момент, макс. 4,3 Нм / 6600 об / мин Емкость емкости для смазки цепи. 0,4 L Тип насоса контура смазки. Регулируемый поток Шаг цепи. 3/8 дюйма Толщина цепи. 1,5 мм / 0,058 дюйма Длина шины входит в комплект поставки. 45 см / 18 дюймов Рекомендуемая длина шины, мин-макс 38-71см / 15-28 дюймов Скорость вращения цепи до максимума. получается. 21,4 м / с Эквивалентный уровень вибрации, передняя / задняя рукоятка. 3,5 / 4,0 м / с2 Гарантированная мощность звука, дБ (A). 115 Масса (без режущего оборудования), кг. 6,1 кг

nzizn.ru

Топливная система и система смазки бензопилы Husqvarna 365, 372

Инструменты, оборудование и техникаРекомендации по выбору. Эксплуатация, ремонт и обслуживание. Неисправности и способы их устранения.

______________________________________________________________________________

Регулировка карбюратора

Регулировка карбюратора подразумевает приведение двигателя в соответствие с местными условиями, например климатом, высотой над уровнем моря, качеством бензина и типом масла для 2-х тактных двигателей.

Карбюратор бензопилы Хускварна 365, 372 ХР оснащен тремя возможностями регулирования:

L = Жиклер низких оборотов.Н = Жиклер высоких оборотов.Т = Винт для регулировки холостых оборотов.

Жиклерами L и Н регулируется количество топлива, чтобы оно соответствовало потоку воздуха, подаваемого заслонкой ручки газа. Если жиклеры будут ввинчены по часовой стрелке, то смесь будет бедной (меньше топлива по отношению к количеству воздуха), и при вывинчивании жиклеров против часовой стрелки, смесь будет богаче.

Бедная смесь дает более высокие обороты, а более богатая смесь - ниже обороты. Винтом Т регулируется положение заслонки на холостых оборотах. Если винт Т поворачивать по часовой стрелке, то количество холостых оборотов будет повышаться, и если поворачивать винт против часовой стрелки, то количество оборотов будет понижаться.

Предварительная регулировка и обкатка

При проверке работы на заводе, была выполнена предварительная регулировка карбюратора. Предварительная регулировка: Н = 1 оборот, соответственно L = 1 оборот.

Чтобы детали двигателя пилы Хускварна 372, 365 XP получали достаточную смазку (обкатка) карбюратор установлен на несколько повышенное обогащение смеси топлива для первых 3-4-х часов работы. Для такой установки максимальное количество оборотов устанавливается на 6700 об/мин ниже рекомендуемого.

Если нет возможности проверить максимальное количество оборотов тахометром, то жиклер Н не должен быть установлен на смесь топлива ниже предварительной установки.

Запрещается превышать максимальное количество оборотов. Если цепь бензопилы вращается на холостом ходу, то поворотом винта Т против часовой стрелки нужно добиться ее полной остановки.

Точная регулировка карбюратора

После обкатки цепной пилы Husqvarna 365, 372 XP, необходимо осуществить точную регулировку карбюратора. Сначала нужно настроить жиклер L, затем винт холостого хода Т и после этого жиклер Н. Рекомендуется следующее максимальное количество оборотов: 12500, при холостых оборотах 700 об/мин.

Во время регулировки воздушный фильтр должен быть чистым и крышка цилиндра установлена на место. При регулировке карбюратора с загрязненным воздушным фильтром, смесь топлива будет слишком бедной, когда воздушный фильтр будет прочищен или заменен в следующий раз. Слишком бедная смесь приводит к повреждению двигателя.

Осторожно закрутите жиклеры L и Н до дна и затем выкрутите их на 1 оборот. Теперь карбюратор установлен на значения Н =1 и L =1. Запустите агрегат и дайте поработать примерно 10 минут.

Поставьте цепную пилу модели 365, 372 ХР на ровной поверхности так, чтобы пильная шина была направлена в противоположную от вас сторону, и чтобы и шина и цепь были в контакте с поверхностью.

Жиклер низких оборотов L

Найдите максимальное количество оборотов холостого хода, медленно поворачивая жиклер низких оборотов по и соответственно против часовой стрелки. Когда максимальное количество оборотов будет найдено, поверните жиклер L против часовой стрелки на 1/8 - 1/4 оборотов.

Точная настройка холостого хода винтом Т

Установка холостого хода осуществляется винтом, обозначенным буквой Т. Если необходима регулировка, то винт холостого хода Т следует поворачивать по часовой стрелке до тех пор, пока цепь не начнет вращаться. Затем поверните винт против часовой стрелки, пока цепь не будет стоять неподвижно. Правильным считается такое количество оборотов, при котором двигатель бензопилы работает ровно во всех положениях с достаточным запасом до такого количества оборотов, при котором цепь начнет вращаться.

Жиклер высоких оборотов Н

Жиклером высоких оборотов Н регулируется мощность и количество оборотов. Слишком бедная смесь на жиклере высоких оборотов дает повышенные обороты инструмента и создает риск повреждения двигателя. Дайте агрегату поработать на полном газе в течение 10 секунд. Н = 1. Затем поверните винт Н на 1/4 оборота против часовой стрелки. Н = 1 1/4.

Дайте затем мотопиле еще поработать 10 секунд и послушайте разницу звука на максимальных оборотах. Повторите процедуру с винтом регулировки Н повернутым на 1/4 оборота против часовой стрелки. Н = 1 1/2. Сейчас инструмент работает при Н ± 0, Н = +1/4 и Н = +1/2, исходя из предварительной установки. На полном газе звук двигателя будет различным для каждой установки.

Жиклер Н считается правильно установленным, когда агрегат работает с небольшим шумом на полном газе без нагрузки. Если из глушителя выходит много дыма и инструмент при этом шумит, значит, смесь чрезмерно богатая. Поверните жиклер Н по часовой стрелке, пока вы не добьетесь установки с правильным звуком.

Правильно отрегулированный карбюратор

Карбюратор отрегулирован правильно, когда пила уверенно набирает обороты и когда она работает с небольшим шумом на полном газе без нагрузки. Цепь не должна вращаться на холостых оборотах. При чрезмерно бедной смеси на жиклере L может быть затруднен запуск двигателя и он будет плохо набирать обороты.

При установке жиклера Н на чрезмерно бедную смесь, мощность инструмента будет ниже, она будет плохо набирать обороты и/или это может привести к повреждению двигателя. Чрезмерно богатая смесь на жиклерах L и Н создает проблемы при набирании оборотов или дает слишком низкие рабочие обороты.

Блок топливного бака

Слейте топливо из топливного бака. Снимите крышку цилиндра, цепь и пильную шину.

Отцепите трос газа (А) с карбюратора и вытолкните кожух троса из крепления. Снимите топливный шланг (В) с карбюратора. Если пила оснащена нагревателем рукоятки, снимите кабель возле С. Открутите винты (С и D) и винт ограничения движения (Е) со стороны сцепления бензопилы Хускварна 365, 372 ХР. Снимите болт со стороны маховика.

Поднимите несколько отсек двигателя, пользуясь при этом клещами и столкните клеммы кабелей с контакта остановки. Если модель оснащена нагревом рукоятки, снимите также клеммы кабелей с контакта остановки. Поднимите отсек двигателя и поверните отсек топливного бака несколько в сторону маховика так, чтобы зафиксированный ограничитель движения высвободился и снимите отсек топливного бака.

При необходимости открутите скобу рукоятки с отсека топливного бака. При необходимости снимите топливный шланг и снимите топливный фильтр мотопилы. Если пила оснащена нагревом рукоятки, снимите контакт змеевика нагревателя в рукоятке. Прочистите все детали и проверьте, чтобы топливный шланг был цел. Если пила оснащена нагревом рукоятки, смонтируйте змеевик нагревателя в рукоятке, если он был снят.

Установка нового топливного шланга выполняется следующим образом: Смажьте слегка маслом одну половину нового топливного шланга. Прижмите смазанную маслом часть нового шланга через отверстие в отсеке топливного бака. 80-85 мм должно выходить вверх наружу.

Поверните шланг таким образом, чтобы он был согнут вверх. Срежьте часть шланга клинообразной формы с обоих концов шланга так, чтобы шланг выходил вверх наружу примерно на 70-75 мм. Достаньте шланг из топливного бака и смонтируйте топливный фильтр. Наденьте шланг как можно дальше.

Если была снята скоба рукоятки, то смонтируйте скобу. Закрутите винты с усилием в 4 Нм. Если был снят фиксатор газа, то установите его обратно перед тем, как будут собраны вместе отсек топливного бака и отсек двигателя. Поднимите отсек двигателя над отсеком топливного бака и введите топливный шланг и трос газа в свои отверстия в днище камеры карбюратора. Смонтируйте кабели контакта остановки.

Отогните немного отсек топливного бака в сторону маховика, чтобы зафиксированный ограничитель движения находился в правильном положении. Смонтируйте винт (F) со стороны маховика. Затяните винт с усилием в 6 Нм. Смонтируйте винты (С и D), улавливатель цепи и винт ограничения движения (Е) на стороне сцепления. Затяните винты.

Если пила оснащена нагревателем рукоятки, смонтируйте кабель возле С. Смонтируйте топливный шланг (В) на карбюраторе. Вставьте карбюратор в кожух крепления и зацепите трос газа (А) на карбюраторе. Смонтируйте крышку цилиндра, цепь и пильную шину.

Система смазки

Система смазки мотопилы Husqvarna 372, 365 XP состоит из следующих частей:

- Масляный насос.- Всасывающий шланг с ситом.- Масляная трубка с прокладками.

Снятие и установка

Снимите следующие детали: Цепь и пильную шину, Центрифуговое сцепление, Тормоз цепи. Выкрутите ведущее колесо.

Пользуйтесь отверткой и вытолкните вверх масляную трубку возле А. Откройте трубку вверх и вытяните ее из масляного насоса. Открутите два винта (В) и достаньте масляный насос из картера.

Пользуйтесь острыми плоскогубцами и вытяните всасывающий шланг (С) с ситом. Снимите зажим (D) и выкрутите регулирующий винт (Е).

Пользуясь плоскогубцами, надавите на поршень маслонасоса возле F так, чтобы можно было снять пробку (G) и поршень насоса (Н). Пользуясь плоскогубцами, достаньте пружину (I) и 2 шайбы (J).

Прочистите все детали, включая монтажную пластину маслонасоса и масляного шланга и проверьте, чтобы на конусе регулировочного винта (Е) не было следов износа, эксцентрическая пластина на поршне насоса (Н) была без следов износа, шестерня поршня насоса не была повреждена, червячная передача привода масляного насоса была без повреждений, масляный шланг не был загрязнен и чтобы сито было чистым, масляная трубка была без загрязнений и чтобы ее уплотнения были без повреждений.

Вставьте всасывающий шланг (С) в отверстие в картере. Установите пружину (I), 2 шайбы (J) и поршень насоса (Н) в корпусе насоса. Смажьте все детали маслом для цепи пилы. Пользуйтесь отверткой и прижмите поршень маслонасоса, а также вкрутите регулировочный винт (Е) до дна. Смонтируйте перекрывающую пробку (G). Смонтируйте зажим (D).

Смонтируйте масляный насос в картере. Закрутите винты с усилием в 5 Нм. Смонтируйте масляную трубку с прокладками. Закрутите ведущее колесо. Смонтируйте следующие детали: Тормоз цепи, Центрифуговое сцепление, Цепь и шину. Отрегулируйте мощность насоса. Залейте масло для цепи в инструмент и проверьте смазку. Регулировка мощности масляного насоса - Мощность маслонасоса регулируется регулировочным винтом (Е).

______________________________________________________________________________

tehts.ru

Как Отрегулировать Карбюратор Бензопилы Хускварна 142 • EVDIRAL.RU

Регулировка карбюратора Хускварна 137, 14, 435 и других моделей. Настройка карбюратора бензопилы Husqvarna своими руками

Зачем нужна регулировка карбюратора Хускварна

Карбюратор является одним из принципиальных механических узлов, из которых состоит бензопила. В его задачках – смешивание горючего с воздухом и подача приобретенного состава к движку. Но в процессе работы бензопилы случаются ситуации, когда регулировка карбюратора Хускварна становится нужной. Зависимо от обстоятельств, регулировка карбюратора модели бензопилы 142 и иных серий производится для предотвращения последующих ситуаций:

наличия перебоев в работе мотора, сопровождаемых его отключением;
лишнего употребления горючего в работе.

Так как карбюратор оказывает влияние на качество горючего, в первом случае необходимость опций карбюратора пилы 137 либо других проф серий, как Хускварна 240 либо 260 подразумевает воздействие конкретно на достаточное количество горючего сырья, поступающего в карбюратор для смешивания с воздушной массой. Понятно, что наибольшая производительность вероятна только при определённом соотношении данных веществ. 2-ой момент регулировки карбюраторного смесителя бензопилы вызван недочетом поступающего воздуха, что провоцирует недогорание впрыскиваемого бензина с его выходом в виде густого дыма. Впору проведённая смена характеристик своими руками по уменьшению количества впрыскиваемого горючего дозволит существенно резвее понизить расход этого продукта.

Читайте так же

Ремонт своими силами сохранит не только лишь бюджет, да и время, потраченное на транспортировку и очередь в мастерской. Это касается и подмены разных запчастей в бензоинструменте, как цепь на бензопилу либо головка триммерная универсальная на мотокосу, или масла для электроприводных изделий.

Когда нужна регулировка карбюратора бензопилы Хускварна

Пренебрежение отклонениями в обычной работе бензоинструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Хускварна возможно окажется никчемной и будет нужно подмена или этого узла, или уже частей мотора, пострадавших от длительных термических или механических нагрузок. Потому, как пила показала 1-ые отличия, следует немедля создавать ремонт в виде легких регулировочных действий. В числе таких конфигураций в работе отметим:

Как правильно отрегулировать карбюратор на бензопиле Husqvarna

How to tune the carburetor on a chainsaw Husqvarna Регулировка карбюратора на бензопиле с помощу 3-х винтов THL.

Читайте так же

Не заводится или плохо заводится бензопила.Причина и как устранить.

Почему не заводится бензопила.Причина.Как устранить.

Бензопила слишком медленно разгоняется;
Инструментом не достигается максимальная мощность, а при нагрузке она быстро падает;
Мотор часто глохнет;
В работе цепной пилы слышен сильный шум;
Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом этапе нагрузки.

Как только Вы заметили какие-либо из перечисленных отклонений, карбюратор косы 435 или слегка усиленной его копии пилы Хускварна 55 должен быть срочно отрегулирован. Своевременное обслуживание так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Хускварна 340 и всех прочих линеек настройки спасут и бензопилу, и рабочие процессы, и средства владельцев. При необходимости, в компании «Коса-моторс» можно заказать настаивание механизмов, замену запчастей, а так же купить леску для триммера с консультацией по её самостоятельной установке.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.
