Автоматика для насосов водоснабжения с гидроаккумулятором: к системе водоснабжения, монтаж устройства и подсоединение к погружному насосу, как подключить правильно и установка своими руками

Содержание

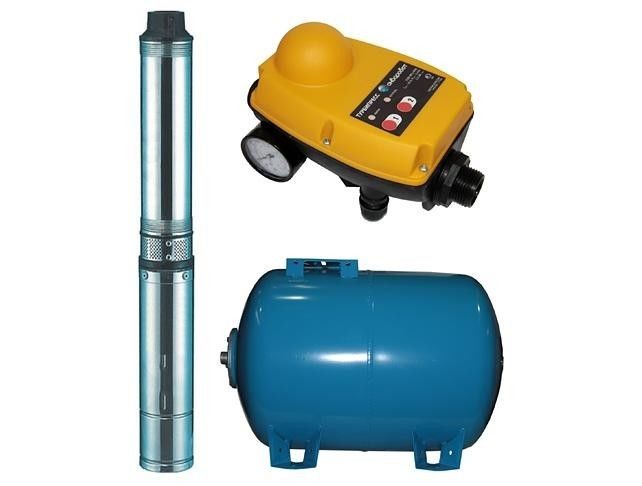

Автоматика для погружного насоса с гидроаккумулятором и без

Автоматика для насоса, который используется в индивидуальных системах водоснабжения, облегчает эксплуатацию, защищает оборудование, экономит электроэнергию и ресурс механических деталей.

Что такое автоматика для насоса

Основное назначение блока автоматики для скважинного оборудования – создать и поддержать заданное давление в магистрали.

Кроме того, автоматика для скважины защищает конструкцию от гидроударов, когда для снижения скорости жидкости нужно плавно запускать систему.

Разрежение может появиться, например, при неисправности или неправильном расположении обратного клапана. Вода стекает, и при каждом новом запуске жидкость разгоняется по пустой трубе. Увеличивается ее кинетическая энергия (масса) и происходит скачок давления – удар, который приводит к трещинам в трубах, повреждению гидроаппаратуры и электромотора.

Для глубинного насоса нужны контроль напряжения сети, способность распределять потоки между различными узлами системы, функция отключения при прорыве магистрали.

Виды и принцип работы

Автоматика для погружного насоса в устройствах третьего поколения выполняется в едином модуле. За счет быстродействия работа осуществляется без гидроаккумулятора, оборудование имеет компактные размеры.

Современная автоматика для скважинного насоса более чувствительна к параметрам электричества в сети, поэтому имеет встроенный стабилизатор и способна регулировать уровни напряжения.

В первом поколении оборудования для насосов погружных (глубинных) регулирование происходит в основном за счет механических приборов, которые запускают или останавливают электродвигатель. В состав комплекта автоматики входит гидроаккумулятор, датчик сухого хода (с поплавковым выключателем или без), реле давления.

При уменьшении объема жидкости в накопительной емкости меняется положение мембраны внутри нее. Включается реле и соединяет мотор с сетью – начинается подача воды. Когда гидроаккумулятор наполнится, толкатель разомкнет контакты, электрический ток прекратится, двигатель остановится.

Уровни срабатывания регулируются по манометру винтами, расположенными на корпусе реле.

Чтобы обезопасить электродвигатель от перегрева при холостой работе, когда в системе отсутствует вода, используется блокиратор сухого хода. Он в такой ситуации отсоединяет питание, не дает запуститься мотору.

Второе поколение оборудования с погружным насосом выполнено на полупроводниковой базе с применением микроэлектроники в виде блока управления. Сигналы от датчиков поступают на микросхему, которая управляет работой автоматики.

Эта система требует более надежных конструкций трубопровода, т. к. он играет роль гидроаккумулятора. При нарушениях в магистрали возрастает риск гидроудара.

Виды автоматики для скважинного насоса:

Защитные механизмы и особенности эксплуатации

Автоматика насоса должна выполнять следующие функции:

  • обеспечивать рабочее давление в системе;
  • отключать подачу в случае аварии;
  • не допускать работу на холостом (сухом) ходу.

Автоматика последнего поколения дополнительно может:

  • следить за температурой электродвигателя;
  • распределять давление на несколько точек;
  • управлять мощностью и скоростью разгона мотора.

Стоимость оборудования возрастает пропорционально количеству полезных возможностей.

Если условия эксплуатации предполагают частое отключение электроэнергии, большой разброс питающих напряжений, устаревшую магистраль, – приобретать автоматику третьего поколения не имеет смысла. Во многих случаях обеспечить нужный функционал способны простые схемы.

Управление насосом по давлению

Автоматика на скважинный насос далеко не всегда должна быть настроена на максимальные показатели. Напор воды в трубопроводе нужно рассчитывать так, чтобы он соответствовал назначению. Это увеличит срок службы оборудования и интервалы технического обслуживания и ремонта.

После фильтров грубой и тонкой очистки в водопроводе устанавливается реле давления. Оно может быть встроенным в блок или выносным. Его назначение – подавать и отключать питание электромотора так, чтобы поддерживать в системе требуемое давление.

Наиболее распространенный тип имеет разборную конструкцию для регулировки и подключения проводов заземления, фазы и нуля. Устройство монтируется на штуцер с пятью выходами вместе с манометром и гидроаккумулятором, или в саму трубу.
С помощью двух настроечных гаек под корпусом изделия регулируются пружины – большая и малая.

Эти положения устанавливают наибольшее (3,5–4,0 бар) и наименьшее (1,4–1,6 бар) давление в магистрали. Одной гайкой выставляют наибольшее значение параметра – момент отключения, а второй задают допустимую разницу давлений для включения мотора.

В зависимости от количества жидкости в накопителе положение мембраны меняется. Масса воды неодинаково давит на пластину, которая замыкает или размыкает контакты реле, обеспечивает циклическую работу системы.

Реле давления с защитой от работы «на сухую»

Электромотор вращается со скоростью около 3 тыс. об/мин. Если нет потока холодной воды – его детали перегреваются, деформируются и выходят из строя.
Одним из вариантов защиты в таких ситуациях является использование в системе управления насосом реле, в которое встроена защита от продолжительной работы на холостом ходу.

При давлении ниже 0,5 бар прибор отключает двигатель. Новый запуск возможен только принудительно. Перед тем как это сделать, нужно найти причину остановки.

Часто применяют комбинацию из двух приборов – давления и отдельно «сухого хода».

Разновидности поплавковых механизмов

Поплавковый выключатель

Если поставлена задача – оборудовать насос для скважины автоматикой более дешевой и простой конструкции, то можно поставить поплавковые выключатели.

Они выполняют две функции – следят за уровнем воды, включают-выключают ток в электроцепи. Такая схема применяется чаще всего в канализациях и водоотведении. Но может быть использована в скважинах и дренажных устройствах.

Для управления параметрами элемента необходимо изменять длину плеча. Для водоснабжения и отведения применяются легкие конструкции. В плотных жидкостях – фекалиях, канализационных стока – нужны более массивные изделия.

Использование этого вида защиты ограничено размером плеча поплавка. Считается, что для уверенного срабатывания диаметр колодца должен быть не менее 0,4 м.

Контролирование работы по уровню воды

Для защиты от перегрева там, где использование поплавковых механизмов невозможно, ставят электролитические выключатели, которые работают от эффекта возникновения ЭДС при изменении взаимного положения двух разных металлов.
В чистой воде с небольшим содержанием соли можно применять кондуктометрические уровнемеры. За счет изменения электрического сопротивления между электродами они способны фиксировать разницу в 5 мм.

Также существуют приборы, принцип действия которых основан на перемене электроемкости, ультразвуке, магнитных свойствах и оптике, радиочастотной проводимости.

Пресс-контроль

Прибор – геркон, реагирующий на изменение магнитного поля, размещается в скважину. В нем герметично запаянные в колбу ферромагнитные контакты соединены с 1–3 выводами.

Герконы

При наличии жидкости на выводах изменяется магнитное поле – срабатывают контакты геркона.

Сигнал небольшой мощности усиливается и подается на обмотку реле, которое управляет электродвигателем. Устройство применяется для контроля уровней воды (верхнего и нижнего) в больших емкостях.

Достоинством изделия (с покрытыми золотом или серебром контактами) является неограниченное число срабатываний.

Критерии выбора реле

Технические характеристики устройства обозначены в документации. Прежде всего нужно знать размеры присоединения – от ¼ до 1 дюйма – и расположение (внешнее или внутреннее) резьбы штуцера для подключения.

Номинальное и максимальное давление подбирают, исходя из условий эксплуатации – длины магистрали, количества точек водоразбора. Реле давления имеет класс защиты от влаги и пыли.

В продаже имеются электронные устройства с цифровым таймером и кнопочной настройкой. Считается, что они более чувствительны к загрязнению воды и нуждаются в дополнительных фильтрах. Этот тип приборов отключает оборудование более бережно, с задержкой 10 секунд.

Из каких частей состоит автоматический блок

Достоинством единого блока является то, что все необходимые для работы насоса элементы собраны в одном в устройстве. Это упрощает установку и настройку.

Управление может осуществляться механическим (первого поколения), электромеханическим и электронным способами.

Обзор блоков автоматики и реле давления для насосов:

Блоки управления второго поколения

АБУ второго поколения имеет в своем составе:

  1. Реле давления, которое содержит мембрану, рычаг, передающий усилие воды на микровыключатель, пружину (для компенсации давления жидкости), настроечный винт.
  2. Электронную плату, осуществляющую функции включения и отключения питания, защиты по напряжению и холостому ходу.

Масса воды через мембрану и рычаг сжимает пружину, микровыключатель размыкается, электродвигатель останавливается. При снижении напора пружина отжимается, рычаг возвращается в исходное положение и запускает мотор.

Нужное давление моделей устанавливается подбором жесткости и регулировкой сжатия пружины.

Третье поколение

Принцип работы блоков всех поколений одинаковый. Разница состоит в количестве и качестве датчиков, сложности электронной «начинки», дополнительных функциях.

Например, в двухпороговых устройствах 3 поколения, предлагаемых компанией «Джилекс», в состав автоматики входит двухпороговый датчик давления и датчик потока. Соответственно, управление происходит по минимальному и максимальному давлению и по потоку воды.

Сигнальные диоды показывают режим работы. Если горит красный диод, это значит, что система находится в аварийном режиме, который может быть вызван падением напряжения меньше 170 вольт, отсутствием потока воды 2 л/мин.

Модульная автоматика для скважины, преимущества и недостатки

Модули обладают достоинствами:

  • период службы электромотора увеличивается;
  • электроэнергия расходуется более экономно;
  • облегчается настройка, контроль и диагностика;
  • возможен монтаж без гидроаккумулятора;
  • шире функционал защиты.

Существующие недостатки:

  • стоимость;
  • повышенные требования к качеству электроэнергии;
  • меньше вариантов взаимозамены, работа с предназначенной маркой насоса.

Установка поверхностного электронасоса

Если скважина глубиной не более 8 метров, можно использовать вихревой поверхностный насос или насосную станцию.

Помещение для установки оборудования должно быть сухим и обеспечивать температуру воздуха выше 0 °С.

Нужно учитывать, что устройство при работе создает шум.

Корпус насоса следует закрепить к основанию болтами с гасящими вибрацию прокладками. К входу подключается водопровод от скважины с установленным обратным клапаном и фильтром. К выходу подсоединяют рабочую магистраль. Соединения уплотняют специальной ниткой, лентой или льном.

Заливают через заливную пробку воду, проверяют давление в гидроаккумуляторе, включают питание.

Установка погружной помпы и ее подключение

На первом этапе к помпе подключается электрический кабель, труба (шланг), трос, обратный клапан, если он не предусмотрен производителем. Затем вся конструкция опускается в скважину.

На поверхности монтируется электронный блок управления или собирается комплект оборудования, включающий реле давления, реле защиты по сухому ходу, фильтр тонкой очистки, дренажные трубы. В зависимости от выбранной схемы подключения устанавливают гидроаккумулятор.

Накопители жидкости бывают с резиновой вставкой (грушей) или мембраной, которая разделяет бак на 2 части – с водой и воздухом. Последний закачивается в емкость через устройство, напоминающее автомобильный ниппель. На заводе давление в воздушной части доводят до 1,5 бар. Оно создается для того, чтобы вода, поступающая в гидроаккумулятор, выталкивалась мембраной в магистраль, и должно периодически проверяться и поддерживаться при техническом обслуживании.

После окончания монтажа выполняют настройку узлов. Корректируют глубину точки работы насоса, которая, например, для Мурманска, может составлять от 12 до 40 м. Проверяют давление на верхних этажах построек.

При необходимости регулируют его с помощью отдельно стоящего реле или автоматического блока управления.

На видео показана схема настройки автоматики для скважины:

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Автор Монтажник На чтение 11 мин. Просмотров 2.6k. Обновлено

Скважинное водоснабжение в отсутствии центральной водоподающей магистрали позволяет обеспечить жилье намного более чистой водой, чем из колодца, и с меньшими финансовыми затратами на один погонный метр. Перед проведением всех работ по водообеспечению должна быть составлена схема водоснабжения частного дома от скважины с гидроаккумулятором или расширительным баком.

Чтобы выбрать оптимальный вариант водоснабжения частного загородного дома коттеджного типа или дачи, не помешает изучить особенности, преимущества и недостатки каждого из двух вариантов. Также полезно знать конструктивное устройство и принцип работы оборудования, используемого при организации водообеспечения индивидуальных домов.

Рис. 1 Конструктивное устройство гидравлического аккумулятора

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Статья по теме:

Датчик давления воды в системе водоснабжения: назначение, принцип работы, регулировка. В отдельной статье подробно рассказывается про реле давления, в системе водоснабжения, как оно устроено, принцип работы, выбор и подключение.

Виды систем водоснабжения

Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.

Рис. 3 Системы водообеспечения с накопительной емкостью

С накопительным баком

Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.

В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.

В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.

Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.

Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).

К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.

Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).

Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.


Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом

С гидроаккумулятором

Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:

  • Позволяет задавать диапазон рабочих давлений в системе.
  • Устраняет последствия гидроударов.
  • Задает временные интервалы циклов включения-отключения электронасоса.
  • Создает некоторый запас воды в системе.

Гидроаккумуляторная система работает по следующему принципу.

При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.

При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.

Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.

К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.

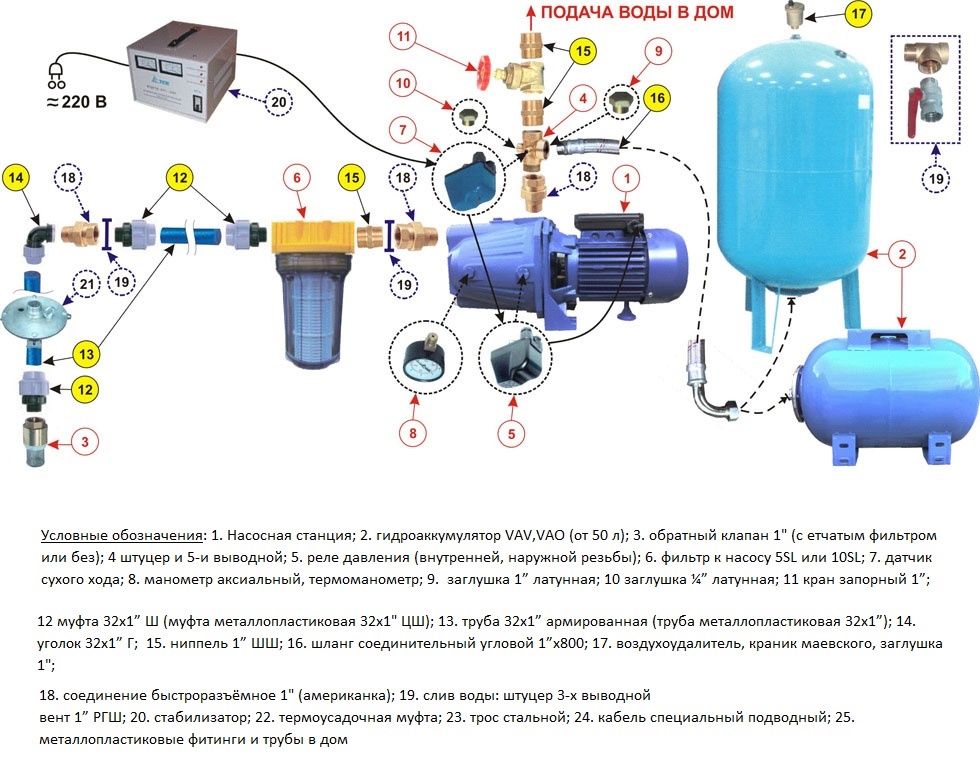

Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Гидробак используют вместе с электронасосами любых типов, при этом он может помещаться совсем рядом в одном блоке или находиться на определенном расстоянии от всасывающего воду агрегата.

Гидроаккумулятор с погружным насосом

Для автоматизации работы погружного насоса наряду с гидроаккумулятором и гидрореле используют манометр и обязательно реле защиты от сухого хода.

Понятно, что манометр должен присутствовать в системах водоснабжения для настройки параметров реле и контроля напора. Необходимость применения реле сухого хода вызвана невозможностью функционирования глубинных электронасосов без водяного охлаждения. Конструктивно реле сухого хода не сильно отличается от напорного реле, основная разница состоит в принципе их работы.

Если гидрореле отключают воду при достижении максимального напора в магистрали, то реле сухого хода прерывают цепь питания электронасоса при падении напора ниже определенного порога. То есть, как только насос перестает закачивать воду, реле сухого хода, последовательно включенное в цепь его питания, прерывает подачу электроэнергии на обмотку электродвигателя.

Если водоснабжение организовано из колодца или скважины на песке, в линию водоподачи обязательно включают фильтры грубой очистки от песка, и за ними водоочистные магистральные картриджные фильтры в колбах. В системах водоподачи из артезианских скважин с прозрачной чистой водой достаточно одного картриджного фильтра.

Рис. 6 Обвязка поверхностного насоса с гидробаком в системе водообеспечения

Гидробак с поверхностным насосом

Если водное зеркало источника расположено от поверхности земли на расстоянии не более 8 – 9 м, для водозабора используют поверхностные электронасосы.

Агрегаты могут быть центробежного или вихревого принципа действия, при этом для их охлаждения в задней части корпуса устанавливается крыльчатка. Поэтому они могут функционировать довольно длительный временной интервал без воды, и необходимость использования реле сухого хода в цепи их питания отпадает.

Обычно для автоматизации работы поверхностных электронасосов используют наряду с гидроаккумулятором реле давления и манометр.

Гидравлический аккумулятор в составе насосной станции

Для водоснабжения частного дома из колодца или неглубокой скважины с зеркалом воды не более 8 – 9 м от поверхности земли, самый оптимальный вариант – применение насосной станции.

В установке все узлы находятся в одном блоке. Обычно на гидроаккумулятор, расположеный горизонтально, помещают электронасос и соединяет его гибкой или жесткой подводкой с входным патрубком гидробака.

Также в любой насосной станции обязательно присутствуют гидрореле и манометр, которые размещают на входе гидроаккумулятора или электронасоса.

Основное преимущество насосной станции заключается в том, что не надо подыскивать опорную конструкцию, монтировать на ней трубопровод и подключать к нему реле и гидробак. Напорный патрубок из скважины подсоединяют непосредственно ко входу насосной установки, а к ее выходу подключают внутридомовой водопровод.

Рис. 7 Вариант обвязки насосной станции в системе водообеспечения

Статья по теме:

Схема подключения гидроаккумулятора к насосу в системе водоснабжения. Возможно, при рассмотрении схемы водоснабжения частного дома от скважины с гидроаккумулятором будет полезна статья про подключение гидроаккумулятора к насосу.

Монтаж системы водоснабжения из скважины

Помимо классификации скважин в зависимости от высоты шахты на абиссинские, песочные и артезианские виды, важным критерием для определения схемы водозабора служит расстояние от их водного зеркала до поверхности земли.

Если зеркало воды в шахте скважины больше 9 м от поверхности земли или его уровень понижается при водопотреблении, для водного забора используют погружные насосы. При водном зеркале выше 8 – 9 м и его неизменном статическом положении для всасывания воды чаще применяют насосные установки.

С погружным насосом

При использовании для забора глубинного скважинного насоса применяют два вида его обвязки.

Первый вариант состоит в устройстве кессонного колодца, в центре которого находится обсадная колонна с оголовком.

При втором варианте подключения электронасоса используется скважинный адаптер, вмонтированный сбоку верхней обсадной трубы. От нее на глубине ниже уровня промерзания почвы пластиковый трубопровод из полиэтилена низкого давления (ПНД) отходит в дом. При этом вся автоматика управления электронасосом, включающая гидробак, напорное и реле сухого хода, манометр, а также фильтры грубой очистки от песка и мелкоячеистые картриджные, размещаются в подвале дома или на его нижнем этаже.

Рис. 8 Варианты подключения погружного электронасоса к автоматике в кессонном колодце

Если обсадная колонна скважины спрятана в кессоне, то возможны два варианта размещения оборудования. При первом всю автоматику, как и при адаптерном подключении, размещают в доме. При втором варианте используют свободное пространство внутри кессонного колодца. В нем размещают фильтры, реле давления и сухого хода, гидроаккумулятор.

Разводку обычно делают отрезками полипропиленовых (ПП) или из полиэтилена низкого давления ПНД труб, соединяя первые пайкой, иногда применяют металлопластик.

Многие хозяева используют еще один вариант размещения скважины, после бурения сооружая на ее месте дом. При этом они забывают или не знают, что скважинные источники на песке часто нуждаются в прокачке и прочистке от образующегося на дне ила. А проведение этих процедур в доме сопряжено с немалыми трудностями, грязью и может быть просто технически нереализуемо.

Рис. 9 Автоматика с гидробаком для управления работой погружного насоса в доме

С поверхностной насосной станцией

При использовании насосной установки ее также размещают в доме или кессоном колодце. Если станция находится внутри здания, ее напорный трубопровод прокладывают под землей и заводят в скважину через адаптер.

Нередко встречается вариант, когда насосную станцию устанавливают в кессонном колодце. Такое размещение позволяет избежать шума в доме и экономит в нем жилую площадь.

Некоторые обходятся без кессонного колодца, устройство которого требует отнимает довольно много времени и средств. Они устанавливают насосную станцию на улице под навесом и протягивает от нее ПНД трубопровод в дом. К недостаткам такого метода относят плохую защищенность труб и насосной установки от промерзания в зимнее время. Выходом из положения служит помещение в напорный рукав саморегулирующегося нагревательного электрокабеля.

Рис. 10 Насосные станции дома и в кессоне

Статья по теме:

Как найти воду на участке для скважины – народные и научные способы. Возможно будет интересно почитать расширенную статью про варианты самостоятельного и с привлечением специалистов воды на участке для бурения скважины или рытья колодца.

Используемая схема водоснабжения частного дома от скважины с гидроаккумулятором и реле давления позволяет полностью автоматизировать процесс водозабора. Приборы могут устанавливаться как отдельно при использовании глубинного, поверхностного электронасоса, так и в одном блоке, если находятся в составе насосной станции.

Блок автоматики Джилекс: схема, устройство, подключение.

Блок автоматики (автоматическое устройство) позволяет автоматизировать работу электронасоса, запуск при понижении давления (при открытии кранов) или остановку при отсутствии течения воды в системе трубопроводов (закрытие кранов).

Помимо этого блок автоматики защищает электронасос от работы в сухую (при отсутствии воды в системе трубопроводов).

Содержание статьи

Автоматика Джилекс разработана для эксплуатации только чистой воды без содержания твердых включений.

При наличии твердых частиц (загрязнений) в перекачиваемой среде необходимо установить фильтры на входе в блок автоматики.

Автоматика Джилекс — принцип работы.

Автоматика Джилекс запускает электронасос в течении 20-25 секунд, после подсоединения к питающей сети. Последующие запуски электронасоса происходят при достижении стартового давления (падения давления под действием открытого крана).

В отличие от системы КРАБ (системы с реле давлением-баком) условие остановки электронасоса не диктуется достижением определенного давления в системе, а определяется понижением потока до минимального значения.

Когда блок автоматики определяет такое условие он выполняет остановку электронасоса с задержкой от 7 до 15 секунд. Интервал в 7-15 секунд установлен из соображения сокращения частоты срабатывания электронасоса в условиях малого течения воды.

Технические характеристики блока автоматики:
  Напряжение – 220 — 240 В;
  Максимальный ток – 10 А;
  Пусковое давление – 1,5 – 3,5 атм;
  Максимальный расход воды – 80 л/мин;
  Максимальное допустимое давление – 10 атм;
  Максимальная температура воды – 60 °С.

Подключение автоматики Джилекс

Монтируя блок автоматики Джилекс убедитесь в том, что на одной из двух его сторон установлен манометр. Манометр монтируется при помощи кольцевого уплотнения и двух крепежных винтов.

Выбран расположение манометра наиболее удобное для Вас заглушите отверстие с противоположной стороны при помощи винта без использования какого-либо уплотнения.

Установите устройство автоматики Джилекс в любом месте, расположенном между подачей насоса и первой точкой водоразбора (краном).

Блок автоматики Джилекс должен быть смонтирован таким образом, чтобы входное отверстие (с резьбой 1 дюйм) соединялось с направлением выхода потока воды из насоса, а боковое выходное отверстие (наружная резьба 1 дюйм) соответствовало направлению потока воды в трубопроводе.

Проверьте герметичность всех соединений.

Автоматика Джилекс для насоса рассчитана на давление до 10 бар. При использовании насоса с максимальным давление более 10 бар необходимо установить редуктор давления на входе в блок автоматики.

Электрическое подключение автоматики Джилекс необходимо выполнять руководствуясь схемой расположенной на кожухе монтажной платы (эта схема подключения автоматики джилекс представлена на рисунке рядом).

При использовании блока автоматики Джилекс с трехфазными или однофазными электронасосами у которых коммутируемый ток более 10 А следует использовать электромагнитный пускатель.

Необходимо использовать электрокабель с термической стойкостью не менее 99 °С.

Стартовое давление, при котором включается автоматика джилекс для насоса составляет 1,5 атм. Это давление считается оптимальным для большинства случаев использования.

Значение стартового давления может быть изменено с помощью регулировочного винта, размещенного на верхней части блока автоматики с маркировкой + или — .

Согласно стандартам стартовое давление должно быть на 0,2 атм больше чем минимальное требуемое давление в системе, а давление которое создает электронасос должно быть на 0,8 атм. больше чем стартовое давление блока автоматики Джилекс 9001.

Пример 1.

Требуемое давление в системе – 2 атм, тогда стартовое давление – 2,2 атм., а минимально создаваемое давление насосом – 3 атм.

Пример 2.

Требуемое давление в системе – 2,6 атм, тогда стартовое давление – 2,8 атм., а минимально создаваемое давление насосом – 3,6 атм.

Регулировка автоматики Джилекс по значению стартового давления выполняется в случае:
  расстояние по вертикали между блоком автоматики и первой точкой водоразбора (краном) превышает 15 метров водяного столба (максимальная высота подъема воды составляет 30 метров.)
  если применяются насосы под нагрузкой, т.е. в случае когда давление нагрузки (подпор насоса) прибавляется к давлению насоса. Максимальное давление не должно превышать 10 бар.

Запуск и регулировка блока автоматики Джилекс 9001.

Перед пуском насоса в работу убедитесь, что в трубопроводе есть вода. В случае если уровень заливаемой воды ниже уровня, на котором размещен насос, необходимо установить обратный клапан на всасывающем трубопроводе. Для исключения перегрева и поломки насоса из-за работы всухую (не гарантийный случай).

Перед пуском заполните водой трубопровод и рабочую камеру насоса.

Запустите насос подав питание на блок автоматики Джилекс («СЕТЬ»). После остановки насоса откройте кран, расположенной в самой верхней точки вашей системы трубопроводов.

Установка считается правильной в том случае, если насос работает непрерывно и на выходе из крана регулярный поток воды.

В случае отсутствия потока воды можно продлить работу электронасоса удерживая нажатой кнопку «СБРОС» в течении промежутка времени превышающего хронометраж блока автоматики.

Если даже в этом случае поток воды отсутствует необходимо отключить питание электронасоса и повторить процедуру монтажа с начала.

Срабатывание индикатора «ЗАЩИТА» происходит при выключении электронасоса и говорит об опасности сухого хода. После того, как Вы удостоверитесь в том, что всасывающая магистраль заполнена водой запустите электронасос нажав кнопку «СБРОС».

Стоимость блока автоматики Джилекс
Неисправности и ремонт

Как и любое технически сложное оборудование автоматика джилекс может выходить из строя в случае неправильной эксплуатации или некорректного монтажа. Далее мы приводим наиболее частые проблемы и неисправности и методы их устранения.

Неисправность: Электронасос не включается.

Причина 1: Отсутствует напряжение в сети.

Решение: Проверить наличие напряжения в сети.

Причина 2: Большая разница высот между блоком автоматики и одной из точек водоразбора (краном).

Решение: Поворачивать регулировочный винт в направлении стрелки + для увеличения давления срабатывания.

Причина 3: Нет воды во всасывающем трубопроводе.

Решение: Проверить наличие воды и перезапустить блок автоматики.

Причина 4: Сбой в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Причина 5:

Поломка электронасоса.

Решение: Обраться в сервисный центр.

Неисправность: Срабатывает защита от сухого хода при наличии воды в системе.

Причина 1: Слишком высокое или слишком низкое напряжение питания.

Решение: Проверить напряжение в сети.

Причина 2: Очень высокое давление срабатывания.

Решение: Уменьшить давление срабатывая поворачивая винт против часовой стрелки. Нажать кнопку «СБРОС» и удостовериться в том, что при остановке не загорается индикатор «ЗАЩИТА».

Неисправность: Электронасос часто включается и выключается.

Причина: Утечка воды в системе трубопроводов.

Решение: Найти и устранить утечку.

Неисправность: Электронасос не выключается.

Причина 1: Попадание воздуха во всасывающую магистраль.

Решение: Продуть всасывающую магистраль.

Причина 2: Большие потери воды в системе.

Решение: Проверить трубопровод на наличие утечек и устранить их.

Причина 3: Насос не выдает необходимое давление.

Решение: Проверить, чтобы максимальное рабочее давление насоса было на 0,8 атм. выше, чем стартовое давление настройки блока автоматик.

Причина 4: Сбои в работе электроники.

Решение: Отключить питание, подождать 10 – 20 секунд и снова включить питание.

Вместе со статьей «Блок автоматики Джилекс: схема, устройство, подключение.» читают:

Гидроаккумуляторы для водоснабжения — принцип работы, устройство, схема, расчет, установка, подключение

Принцип работы гидроаккумулятора

Между стенкой бака гидроаккумулятора и мембраной закачан воздух. Вода от насосной станции поступает внутрь мембраны через штуцер. Так как мембрана эластичная она растягивается при увеличении давления воды внутри нее. Давление в гидроаккумуляторе контролирует реле давления. Реле давления не только контролирует, но и отключает подачу воды при достижении нужного давления воды. Обычно до 3 бара.

То есть при достижении давления воды в системе 2,9-3,2 бара отключается насос подачи воды в систему. При падении давления до 1,4 бара насос опять включается. И все это обеспечивается растяжением и сжатием мембраны гидроаккумулятора. Тоесть мембрана как бы «дышит» то замыкая, то размыкая электропитания подающего насоса. А процесс подачи воды становится цикличным и полностью автоматическим.

Кроме этого гидроаккумулятор защищает систему от тепловых расширений воды и от гидроударов из вне (если гидроаккумулятор устанавливается в системе централизованного водоснабжения).

Но следует отметить, что гидроаккумуляторы применяются только для холодного питьевого водопровода.

Для горячего водопровода и для систем отопления применяются расширительные баки. Их работа аналогична работе гидроаккумулятора, но со своими нюансами.

Конструкция гидроаккумулятора

Любое гидротехническое устройство или система имеет две важные составляющие. Это воздух и вода. Что бы мы ни рассматривали :водопровод дома, систему отопления, насосы, гидроаккумулятор, расширительный бак, везде воздух и вода соприкасаются друг с другом. В водопроводных системах их соприкосновение не допустимо (воздушные пробки), а в других системах вода и воздух выступают во взаимном тандеме. Одно из таких устройств это гидроаккумулятор.

По конструкции гидроаккумулятор разделен на две части. Одна часть гидроаккумулятора заполняется водой, вторая часть заполняется воздухом. Разделены эти части специальной мембраной или «грушей». Мембраны изготавливаются из каучука, битулина или этиленпропилена(EPDM).

Вся конструкция гидроаккумулятора заключена в корпус, изготовленный из углеродной с

Автоматика для насоса без гидроаккумулятора

При устройстве водопровода в частных домах или коттеджах, учитывается несколько факторов:

  • необходимый объем потребляемой воды,
  • необходимое давление для обеспечения бесперебойного функционирования водопровода даже при максимальном расходе воды,
  • источник водоснабжения,
  • мощность насоса,
  • автоматика обеспечивающую бесперебойную работу всех систем.

Если источник может полностью обеспечить забор жидкости я насос уже установлен, то остается подобрать автоматическую систему регулировки и подачи в трубы воды.

Автоматика для насоса  делиться на три вида: базовая, усложненная и адаптивная

Базовая система

Самая простая автоматика и состоит из двух элементов:

  • датчик холостого хода. Отдельные конструкции насосов уже включает в себя этот элемент, он может быть поплавкового типа, либо встроенной непосредственно в схему аппарата;
  • датчика давления. Дает команду на включение или отключение двигателя при достижении в трубах определенного давления.

Для уменьшения скачкообразного давления в трубах при включении и включения насоса в таких системах производится обязательное включение гидр аккумулятора емкостью от 50 до 150 л. Гидр аккумулятор представляет собой герметичную емкость для закачки воды перед подачей в трубы водопровода. Работу этого аппарата можно понять из схемы, представленной на рисунке.

Схема работы гидробачка с резиновой мембраной. Существует разновидность с резиновой камерой.

Усложненная схема

Представляет собой более сложную конструкцию с установкой дополнительных датчиков контроля.

В систему дополнительно включаются функции:

  • Датчик потока, дает команду на отключение двигателя при снижении для определённого уровня давления в подающей трубе;
  • Защита сухого хода, отключает систему при работе насосов в холостом режиме;
  • Система перезапуска двигателя, запускает двигатель через определенное время в случае срабатывания реле холостого хода;
  • Обратный клапан, предназначен для удержания давления в трубах при неработающем насосе;
  • Предохранитель от гидроудара. Это устройство похоже на небольшую емкость – бачок с резиновой мембраной, которая воспринимает на себя резкие перепады давления;
  • Встроенные манометры или цифровые индикаторы контролирующие параметры работы водопровода;
  • Реле антицикличности, срабатывает при достижении определенного количества включения насоса в час. Это может произойти при возникновении утечки из трубы, когда насос превысит установленный лимит включений, реле переведет систему в аварийный режим;

При оборудовании водопровода предохранителем от гидроудара, автоматика для насосов водоснабжения работает без гидро аккумулятора. Такие системы автоматики для насоса без гидр аккумулятора по цене не превышают оборудованные бачком, а объем для монтажа занимают значительно меньше.

Схема монтажа системы контроля второго уровня представлена на рисунке.

Монтаж водопроводной системы с установкой датчиков давления и сухого хода.

Адаптивная система

Сюда можно отнести автоматические системы плавного регулирования оборотами насоса. Другими словами, в зависимости от потребности воды насос может изменять плавно свои обороты обеспечивая необходимый напор, плавно запуская и останавливая двигатель.

Адаптивная автоматика динамически регулирует напор

Этот прибор называется частотный преобразователь, и, хотя он является одним из самых дорогих систем – это одно из самых развиваемых направлений автоматической регулировки подачи воды.

Преимущества:

  • Простота монтажа, отпадает необходимость в дополнительных датчиках контроля и исполнительных механизмов.
  • Отпадает необходимость установки гидробачка.
  • Благодаря регулируемой мощности экономится электроэнергия.
  • Увеличивается ресурс двигателя и самого насоса.
  • Отпадает необходимость постоянного слежения за работой системы.
  • Обеспечивается сохранность оборудования из-за отсутсвия гидроударов.

Автоматику для насосов водоснабжения без гидроаккумулятора можно купить в любых дилерских центрах компаний производителей или интернет ресурсов набрав в поисковой строке необходимое название.

Преобразователь частотный Danfoss VLT Micro FS 51 0.37 Кvt 1-F

Однофазный, мощностью 400 Вт.

Частотный преобразователь серии VLТ небольших размеров, многофункциональный, надежный и удобный в монтаже и использовании. Имея сравнительную небольшую мощность прибор Micro Drive может собираться в различные конструкции из нескольких подобных приборов.

Для оптимизации энергопотребления потребителям привод насчитывается 100 различных параметров настроек и параметров. Все печатные платы с деталями надежно защищены от пыли и влаги специальной компаундной пропиткой. Имеется автоматическая принудительная вентиляция.

Имеющейся функцией рекуперации аппарат преобразует кинетическую энергию остановки двигателей в электрическую. Оборудован встроенным высокочастотным фильтром радиопомех.

Характеристики:

  • Вес 1,5 кг;
  • Длина, ширина, высота, мм – 215х190х100;
  • Степень защиты – IP20;
  • При определенной комплектации можно подключить стандартный асинхронный трехфазный двигатель.

Принципиальную работу регулятора частоты оборотов двигателя в зависимости от давления воды в системе и схему подключения можно посмотреть на представленном видео ниже.



Автоматика для погружного насоса «Пампэлла»

Ещё один вид автоматики, являющийся новинкой на рынке.

Схема подключения автоматики Пампела к глубин насосу без гидроаккумулятора. Контроллер изменяет обороты двигателя насоса в зависимости от давления воды в основной системе.

Все устройство автомата для глубинного насоса без гидроаккумулятора «Пампела» заключена в единый корпус цилиндрической формы. Цилиндрический корпус подсоединяется непосредственно к водопроводной системе через штуцер. Система обеспечивает бесперебойную подачу воды, автоматически включаясь при открытии крана и автоматически отключает при достижении определенного давления. Гарантийное число срабатываний 18 тыс. раз.

Одой из положительных качеств является встроенный стабилизатор напряжения, что очень удобно для удалённых от первичных источников электроэнергии в местах, например, дачах.
Электроника прибора выдерживает избыточное и пониженное напряжение, также в этом устройстве есть предохранитель от короткого замыкания. Плавный пуск увеличивает срок службы насоса.

Автоматику «Пампела» для насоса без гидроаккумулятора можно купить в специализированных дилерских центрах или в интернет – магазинах. Для этого достаточно набрать название прибора в поисковой строке.

Автоматика для насоса Пампэла КИВ1 А3

Назначение: для автоматического управления и защиты скважинных и центробежных насосов с однофазным конденсаторным двигателем мощностью до 1,5 кВт. Контроллер работает в системе водоснабжения без гидроаккумулятора. Допускаемая мощность прибора при подключении двигателей переменного тока – 1, 5 Квт. Вес 600 г. Бренд Pumpela, производство Россия.

Характеристика:

  • Поддержание давление в водопроводных трубах в заданных пределах;
  • Система плавного пуска и остановки насоса, что позволяет значительно продлить ресурс двигателя;
  • Система “Сухой ход”, обеспечивает отключение двигателя насоса при отсутствии воды в заборе;
  • Защита от перегрева и перегрузки, останавливает насос при токовой перегрузке;
  • Защита от неуправляемой работы. Отключает при длительной работе на постоянном давлении в протоке водоснабжения;
  • Перезапуск при аварийном режиме.

Приобрести автоматику для насосов водоснабжения без гидроаккумулятора по низкой цене можно в специализированных дилерских центрах или в интернет – магазинах. В которых также можно получить консультацию специалиста.

Обзор и подключение автоматики к глубинному насосу без гидроаккумулятора можно посмотреть на представленном ниже видео.

 Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:

     +7(499)403 39 91



  Доставка подшипников  по РФ  и зарубежью.

  Каталог подшипников на сайте themechanic.ru





Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

Автоматическое водоснабжение по выгодной цене — Выгодные предложения на автоматическое водоснабжение от глобальных продавцов автоматического водоснабжения

Отличные новости !!! Вы попали в нужное место для автоматического водоснабжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта автоматическая система водоснабжения в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автоматическое водоснабжение на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автоматическом водоснабжении и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автоматический водопровод по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Гидравлический насос для воды по выгодной цене — Выгодные предложения на гидравлический насос для воды от global гидравлический насос для продавцов воды

Отличные новости !!! Вы находитесь в нужном месте для гидравлического насоса для воды.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший гидравлический насос для воды вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели гидравлический насос для воды на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в гидравлическом насосе для воды и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гидравлический насос для воды по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Лучшая цена для воды для гидравлических насосов — Отличные предложения на воду для гидравлических насосов от глобальных продавцов воды для гидравлических насосов

Отличные новости !!! Вы попали в нужное место для воды с гидравлическим насосом.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший гидравлический насос для воды должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили воду для гидравлического насоса на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в водяном насосе с гидравлическим насосом и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести гидравлический насос для воды по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

насосов. Насосное оборудование

3. Поставляемые насосы

Поршневые насосы

Насосы как гидравлическая машина могут быть роторно-динамическими и объемными.Насосы прямого вытеснения работают путем последовательного заполнения рабочей полости перемещаемой средой и последующего вытеснения этой среды. Дополнительная энергия передается жидкости в ротодинамических насосах за счет перемещения рабочих частей такого насоса. Это одна из основных классификаций, так как в ее основе лежит основной принцип работы насосов. Поэтому, несмотря на большое разнообразие, насосы одного типа будут иметь сходные особенности, которые проявляются в большей или меньшей степени в зависимости от конкретной реализации принципа работы.

Основные типы поршневых насосов:

Насос поршневой (плунжерный) — насосное оборудование объемного действия. Рабочий орган состоит из неподвижной рабочей полости, представляющей собой цилиндр с двумя клапанами, движущаяся часть которого (плунжер или поршень) перемещается вперед и назад. Плунжер может приводиться в действие кривошипно-шатунным механизмом или вручную рычагом.

При движении поршня назад увеличивается объем рабочей полости и уменьшается давление, что обеспечивает всасывание перемещаемой среды.При этом, чтобы предотвратить обратный ток жидкости, клапан входного канала открыт, а выходной — закрыт. При заполнении рабочего развала поршень начинает двигаться вперед. При этом переключаются клапаны и перемещаемая среда вытесняется в выходной канал. Жидкость постоянно движется, пока рабочий цикл повторяется.

Описанный принцип действия обеспечивает плунжерные и поршневые насосы несколькими отличительными особенностями, которые определяют области их применения. Во-первых, это прерывность подачи порциями одинакового объема, что делает насосы такого типа малоприменимыми в случаях, когда необходима равномерная подача, но эти насосы успешно применяются в двигателях внутреннего сгорания и других областях, где требуется порционная подача.Во-вторых, самовсасывающий — это возможность запустить насос без предварительной заливки. Третий и наиболее важный фактор заключается в том, что поршневые и плунжерные насосы способны создавать чрезвычайно высокое давление на выходе при сохранении относительно небольшого расхода. Благодаря этим факторам такой тип насосов широко применяется в водоструйных установках, которые используются для очистки поверхностей направляемой струей жидкости под высоким давлением.

Схема принципа работы поршневого (плунжерного) насоса

Мембранный насос — принцип конструкции рабочей полости данного типа насосного оборудования аналогичен поршневому насосу с той лишь разницей, что вместо плунжера или поршня установлена ​​гибкая мембрана, которая приводится в действие механически или пневматически.

Применение мембраны дает ряд преимуществ перед поршневыми насосами и определяет специфику их применения. Одна из основных особенностей — отсутствие уплотнений в конструкции насоса, что позволяет использовать диафрагменные насосы для работы со средами, утечка которых недопустима. Эти среды могут быть токсичными, очень летучими или взрывоопасными. Мембранные насосы также могут легко перекачивать жидкости с твердыми включениями. Смазка движущихся частей также не требуется, что упрощает обслуживание и эксплуатацию.Однако, применительно к поршневым насосам, пониженное производимое давление и повышенный износ рабочей мембраны являются основными недостатками мембранных насосов.

Схема принципа работы диафрагменного насоса

Насос винтовой — насосное оборудование объемного действия, в котором рабочие полости создаются за счет ограничения пространства между корпусом насоса и вращающейся частью — винтом (в данном случае используется конический винт) или несколькими винтами. Во время вращения шнеков замкнутое пространство с перемещаемой средой перемещается от входного сопла к выходному соплу, и среда переносится этим действием.

Винтовой насос самовсасывающий, как и любой другой поршневой насос. От большинства других поршневых насосов они отличаются практически отсутствием несогласованности подачи. Благодаря конструктивным особенностям эти винтовые насосы малошумны в работе, способны создавать значительный напор и перекачиваемую среду с твердыми включениями, не разрушая этих включений. Сочетание характеристик винтовых насосов позволяет успешно применять их в нескольких областях, таких как пищевая, химическая, нефтехимическая и т. Д.Производство этих насосов является дорогостоящим и связано с множеством технических проблем, но в большинстве случаев их эффективность перевешивает эти недостатки.

Схема принципа работы винтового насоса

Роторно-пластинчатый насос — гидравлическая машина объемного действия, которая при работе создает несколько рабочих камер за счет разделения пространства на корпус насоса, ротор и две соседние пластины (лопатки). Ротор расположен внутри корпуса и имеет пазы, в которые пластины устанавливаются свободно (или под действием пружины).Один конец этих пластин упирается в тело и скользит по нему. Ротор и ось корпуса смещены, поэтому при вращении ротора объем данной рабочей полости изменяется, и из-за этого воздействия переносится жидкость.

Роторно-пластинчатые насосы не получили широкого распространения по сравнению с поршневыми или центробежными, но они имеют ряд преимуществ, которые могут сделать их применение более выгодным. Насосы этого типа компактны, не имеют значительной непоследовательности подачи, довольно просты в изготовлении и эксплуатации.Конструкция рабочего устройства обеспечивает возможность работы в реверсивном режиме, а при нагнетании жидкости в насос он может работать как гидромотор. Пластины изнашиваются больше всего, но их легко заменить, что упрощает ремонт и обслуживание.

Дополнительный акцент можно сделать на насосах с водяным паром. В таком насосе пластины жестко закреплены. В процессе работы внутри корпуса создается устойчивое жидкостное кольцо, а ротор, пластины, корпус и поверхность жидкостного кольца образуют рабочую полость.Насосы этого типа используются как вакуумные. Несомненным преимуществом этих насосов является отсутствие соприкасающихся деталей, что обеспечивает высокую устойчивость насосов к различным загрязнениям. Некоторые недостатки водяных насосов заключаются в необходимости добавления системы улавливания и возврата жидкости, которая уносится с перекачиваемым газом во время работы.

Схема принципа работы пластинчатого насоса

Насос шестеренчатый — насосное оборудование с зубчатыми передачами. В корпус устанавливаются шестерни, и между стенками корпуса и соседними зубьями шестерни создаются рабочие полости.Зацепление зубьев соседних шестерен приводит к уменьшению объема соответствующих рабочих полостей. Это, в свою очередь, приводит к вытеснению переносимой части среды в напорный патрубок.

Насосы этого типа могут работать в реверсивном режиме; их конструкция проста и позволяет достигать высоких скоростей вращения шестерен. При этом коэффициент надежности у них выше, чем у многих насосов, используемых для аналогичных целей. Шестеренчатые насосы часто применяются для перекачивания различных вязких сред, таких как расплавленные полимеры или жидкие строительные смеси.При этом принцип действия шестеренчатого насоса требует повышенной точности изготовления деталей, чтобы исключить возможность обратного перетока перекачиваемой среды во время работы.

Схема принципа работы шестеренчатого насоса

Перистальтический (шланговый) насос — насосное оборудование объемного действия с простой конструкцией, но необычным принципом действия. Гибкая трубка или шланг — это рабочий орган перистальтического насоса. Этот шланг охватывает ротор с роликами на нем.Шланг можно прижимать к роликам силой натяжения или катать по специальной поверхности. Шланг полностью пережимается при взаимодействии с роликом, и часть его объема отделяется этим действием. Во время вращения ротора эти разделенные объемы перемещаются внутри шланга, пока не попадут в выпускную секцию шланга.

Конструкция этого типа имеет ряд преимуществ перед большинством других насосов, что в некоторых случаях делает перистальтические насосы незаменимыми. Главная особенность этих насосов — отсутствие контакта металла с металлом во время работы, что значительно продлевает срок службы его движущихся частей (кроме шланга) и отсутствует контакт между средой и частями насоса.Последняя особенность привела к широкому использованию перистальтических насосов в медицине и фармацевтике, где необходимо перекачивать среду без деформации и загрязнения, как в случае принудительной циркуляции крови. Только гибкий элемент (трубка или шланг) подвержен износу, и этот элемент легко заменяется, что упрощает обслуживание и ремонт. Этот тип насосов также является самозаливным. При этом максимально развиваемое давление перистальтических насосов невелико, гибкий элемент подвержен сильному износу, а его максимальная рабочая температура ограничена.

Принципиальная схема перистальтического (шлангового) насоса

Ротодинамические насосы

Основные типы ротодинамических насосов:

Рабочее колесо:

Трение:

Центробежный насос — один из наиболее широко известных и используемых типов насосов. Дополнительная энергия передается перекачиваемой жидкости за счет центробежной силы, которая действует на переносимую среду от лопаток, жестко закрепленных на рабочем колесе в корпусе насоса. Рабочее колесо жестко закреплено на валу, который приводится в движение двигателем.По сравнению с большинством объемных поршневых насосов центробежные насосы не являются самовсасывающимися и перед запуском требуют предварительной заливки жидкостью.

Насосы этого типа не могут работать с большими расходами жидкости, при этом жидкость подается непрерывно без дискретности, что характерно для поршневых насосов прямого вытеснения. Производство центробежных насосов связано с некоторыми трудностями, но эксплуатация и обслуживание этих насосов довольно просты. В случае неисправности рабочего колеса, его легко снять с рабочего вала и заменить новым.Отсутствие клапанов в конструкции центробежных насосов также способствует его надежности и устойчивости к любым включениям в перекачиваемой среде. Осевая сила неизбежно возникает во время работы насоса. Для компенсации такой силы реализовано несколько инженерных решений, например, установка второй крыльчатки на вал для компенсации осевых сил. Увеличение напора центробежного насоса возможно за счет последовательной установки нескольких рабочих колес на один вал и обеспечения многоступенчатой ​​конструкции.

Принципиальная схема центробежного насоса

Насос осевой — рабочее колесо помещено в цилиндрический корпус. Когда рабочее колесо вращается, на его противоположных сторонах создается перепад давления, и жидкость переносится этим действием. Осевой насос требует заливки перед запуском, как и центробежный.

Осевые насосы обеспечивают меньший напор по сравнению с аналогичными центробежными насосами, но их чрезвычайная простота конструкции и возможность установки насоса сразу в линию делают их в некоторых случаях особенно предпочтительными.

Схема принципа работы осевого насоса

Насос вихревой — гидравлическая машина ротодинамического действия. Рабочий орган — рабочее колесо с радиальными или наклонными лопатками. Рабочее колесо установлено внутри корпуса с минимальным зазором. Рабочее колесо и корпус создают свободное кольцевое пространство. Когда рабочее колесо вращается, входящий поток воды закручивается лопастями, и этим действием создаются вихри. При этом лопасти в несколько раз ускоряют жидкость, пока она протекает через кольцевую полость насоса.

Обычно вихревые насосы сравнивают с центробежными насосами, поскольку они имеют много общих черт и могут использоваться для аналогичных целей. Из-за движения жидкости внутри корпуса этот тип насосов создает более высокий напор по сравнению с аналогичным центробежным насосом. Поэтому его используют, когда необходимо подавать жидкость с относительно низким расходом, но с большим напором. Также следует отметить, что вихревой насос является реверсивным, то есть может работать как в прямом, так и в обратном направлении, и является самовсасывающимся по сравнению с центробежными насосами.Эти особенности позволяют использовать вихревые насосы для перекачки газовоздушных смесей и сжиженных газов. Недостатком вихревого насоса является пониженный КПД.

Насос вихревой — гидравлическая машина ротодинамического действия. Рабочий орган — рабочее колесо с радиальными или наклонными лопатками. Рабочее колесо установлено внутри корпуса с минимальным зазором. Рабочее колесо и корпус создают свободное кольцевое пространство. Когда рабочее колесо вращается, входящий поток воды закручивается лопастями, и этим действием создаются вихри.При этом лопасти в несколько раз ускоряют жидкость, пока она протекает через кольцевую полость насоса.

Обычно вихревые насосы сравнивают с центробежными насосами, поскольку они имеют много общих черт и могут использоваться для аналогичных целей. Из-за движения жидкости внутри корпуса этот тип насосов создает более высокий напор по сравнению с аналогичным центробежным насосом. Поэтому его используют, когда необходимо подавать жидкость с относительно низким расходом, но с большим напором. Также следует отметить, что вихревой насос реверсивный, т.е.е. он может работать в прямом и обратном направлениях и самовсасывается по сравнению с центробежными насосами. Эти особенности позволяют использовать вихревые насосы для перекачки газовоздушных смесей и сжиженных газов. Недостатком вихревого насоса является пониженный КПД.

Дисковый насос — гидравлическая машина ротодинамического действия, в которой среда перемещается без ударов. По конструкции эти насосы аналогичны центробежным насосам, но конструкция крыльчатки сильно отличается.Рабочий орган дискового насоса состоит из плотно прилегающих друг к другу дисков на одном валу, которые не имеют лопаток. Переносимая жидкость движется от центра дисков к их периферии, и этому движению способствует ламинарный поток слоев жидкости около дисков, которые отводят промежуточные слои.

Передача среды без ударов дает дисковые насосы ряд существенных преимуществ, которые определяют область их применения. Большое значение имеет низкий уровень шума таких насосов, а также деликатное обращение с рабочей средой, когда насос практически не влияет на среду.Дополнительным преимуществом в этом случае является низкое обратное влияние; поэтому для перекачивания абразивной среды рекомендуется использовать дисковые насосы. Также важна возможность работы при предельно высоких оборотах рабочего вала, так как это свойство обеспечивает высокие кавитационные качества дисковых насосов. Все заявленные преимущества, включая простоту конструкции и изготовления, во многих случаях оправдывают использование этих насосов, несмотря на относительно низкий КПД.

Схема принципа работы дискового насоса

Шнековый насос — состоит из двух основных элементов.Один из них — это ротор, который называется червяком, а другой — статор, который является корпусом насоса. Червяк изготовлен из коррозионностойких и стойких к истиранию металлов, статор имеет внутреннюю облицовку из нескольких типов эластомеров. Когда ротор вращается, он захватывает, затем отделяется, вступая в контакт со статором, и проталкивает желоба части перемещаемой среды. Комбинация всех перемещаемых порций образует поток среды через насос.

Благодаря конструкции шнековых насосов, не создающей ударных сил для перемещаемого материала, они применяются для перекачивания жидкостей, которые в соответствии с технологическим процессом не должны повреждаться при транспортировке по трубопроводу.Насосы данного типа успешно используются для перекачивания густых и вязких сред; поэтому этот насос широко применяется в пищевой, химической и нефтехимической промышленности.

Применение насосного оборудования

В зависимости от конкретной задачи на одном участке может применяться насосное оборудование разной конструкции и принципа действия. Здесь мы поговорим о группах насосов, которые связаны по своему назначению.

Насос-дозатор — насосное оборудование, предназначенное для дозирования заданного количества жидкости.Для этой цели идеально подходят поршневые насосы прямого вытеснения: поршневые, мембранные и т. Д. Они позволяют дозировать заданное количество перекачиваемой среды и предотвращают обратный поток жидкости. Для выполнения такой функции эти насосы могут быть снабжены дополнительными системами или иметь некоторые конструктивные особенности. Поршневые насосы могут быть оснащены несколькими рабочими полостями, которые приводятся в действие от одного привода и имеют смещенный рабочий цикл относительно друг друга. Некоторые модели дополнительно оснащены механизмом регулировки рабочего объема полости для более точного дозирования.Для управления и дозирования насосы этого типа оснащены шаговыми двигателями или другими устройствами управления, поэтому рабочее устройство будет выполнять заданное количество движений. При дозировании учитываются особенности применяемого типа насоса. Например, мембранные насосы используются, когда измеряемая жидкость ядовита, химически агрессивна или взрывоопасна.

Шламовый насос — насосное оборудование, которое предназначено для перекачки жидкостей с высоким содержанием твердых частиц различного размера.Это могут быть донные отложения из различных водоемов, резервуаров и котлованов, речной песок и шламы. Шламовые насосы могут иметь обычную погружную или полупогружную конструкцию. Для этих целей обычно используются центробежные насосы. При этом к ним предъявляются дополнительные требования: устойчивость к абразивному износу и способность переносить среды с высоким содержанием твердых частиц. Эти особенности обеспечиваются использованием износостойких материалов и подбором оптимального соотношения между скоростью вращения рабочего колеса и размером рабочего колеса, так как при снижении скорости вращения увеличивается абразивный износ его элементов и соответственно увеличивается размер.

Подкачивающий насос — работает в составе насосных агрегатов и предназначен для повышения давления или создания дополнительного вакуума в системе. Имеет конструкцию вакуумного насоса (может быть паромасляным, пароструйным, механическим и др.). Используется в водопроводе для увеличения напора. Подкачивающий насос может быть установлен перед основным рабочим насосом для обеспечения работы последнего в безкавитационном режиме или для обеспечения забора жидкости из удаленных сосудов.

Буровой насос — универсальный тип насосного оборудования, который внедряется в буровое оборудование и предназначен для обеспечения циркуляции бурового раствора в пробуренной скважине.Конструкция такого насоса может быть роторного или поршневого типа. Применяются насосы аксиального, плунжерного и поршневого типов. Такие тяжелые условия эксплуатации являются причиной нескольких требований к буровым насосам. Они должны обеспечивать постоянную и равномерную подачу бурового раствора, чтобы предотвратить нежелательное влияние пульсаций. Между тем они должны быть достаточно мощными, чтобы циркулировать жидкость, и быть устойчивыми к абразивному износу циркулирующей жидкостью, а также обеспечивать возможность быстрого ремонта и замены сломанных деталей.

Насос глубинный — насосное оборудование преимущественно полупогружного исполнения, когда ниже уровня перекачиваемой жидкости находится только рабочий орган — рабочее колесо. Эти насосы имеют длинный цилиндрический корпус, что упрощает установку в рабочее положение. Глубинные насосы способны создавать высокий напор, достаточный не только для подъема жидкости, но и для ее питающего трубопровода.

Как следует из названия, глубинный насос применяется для подъема жидкости из различных скважин и карьеров.Их можно использовать для подачи воды с артезианских русел и для откачки воды из затопленных подвалов и траншей. Погружные насосы также могут применяться в горнодобывающей, химической, строительной и других отраслях промышленности.

Пенный насос — насосное оборудование, предназначенное для перекачивания эмульсий и пульп с различным фазовым коэффициентом. Вертикальный пенный насос представляет собой конструкцию, объединенную в одно устройство, и состоит из двигателя, специальной емкости и центробежного насоса. Отличительной особенностью пенных насосов является коническая емкость с тангенциальным забором эмульсии.Вращающаяся крыльчатка создает в этом приеме вихревую полость перекачиваемой среды, где газовая часть отделяется, а жидкая часть падает на рабочее колесо и выходит в сопло.

Основная особенность этого типа насосов определяет область их применения. Пенные насосы используются на любых объектах, где необходимо перекачивать различные типы эмульсий. Такие насосы используются на очистных сооружениях, где необходимо удалить плавающий слой на флотационных установках и на обогатительных, нефтедобывающих и нефтеперерабатывающих предприятиях.Пенные насосы также используются в строительстве, так как они способны перекачивать строительные смеси.

Насос пожарный — в основном консольный центробежный насос, предназначенный для пожаротушения. Поскольку центробежный насос не обладает способностью к самовсасыванию, его можно подключить к вакуумному насосу для заливки, если вода забирается из водоема. Если жидкость для пожаротушения забирается из бака, который находится выше уровня всасывающего патрубка, то заливка не требуется. Пожарный насос может быть дополнительно укомплектован манометром и системой динамического изменения напора для предотвращения повреждения насоса или пожарного рукава в случае его закалки или засорения.Если для тушения пожара используется пенная смесь, то пожарный насос комплектуется смесителем пены для вспенивания, в котором перекачиваемая вода смешивается в заданной пропорции с пенообразователем, который подается из отдельной емкости.

Другое насосное оборудование:

Гильзовые мотопомпы
Насосные станции и агрегаты
Насосы для поддержания пластового давления
Насосное оборудование с магнитной муфтой
Пневматические насосы
Пластинчато-роторные насосы

Ковшовый элеватор.История насосного оборудования

Насос — гидравлическая машина, которая предназначена для перекачивания жидких сред. Это простое определение основано на многовековом развитии насосного оборудования от простейших механизмов (таких как винтовой и рычажный насос Архимеда) до современных насосов, которые способны обеспечивать чрезвычайно высокий напор и иметь несравненно более высокий коэффициент полезного действия.

Механизмы, способные передавать жидкость, стали необходимыми, когда потребность в жидкости возросла в областях, куда жидкость не могла попасть под действием силы тяжести, и превзошли возможности для переноса жидкости вручную в сосудах (ведрах, бочках и т. Д.)). В древности районы, пригодные для поселения людей, помимо других факторов определялись наличием водных ресурсов. По этой причине крупные поселения существовали только возле крупных рек, различных водоемов и колодцев, которые могли удовлетворить потребность в пресной воде. Рост поселений и развитие сельского хозяйства стимулировали строительство систем каналов, но вода продолжала двигаться под действием силы тяжести. Однако ковшовый элеватор был изобретен еще в Древнем Египте. Это было водяное колесо с недолетом, которое представляло собой простой ковшовый элеватор, способный поднимать жидкость на определенную высоту.Это позволило заполнить водоемы, находящиеся выше уровня канала, и создать дополнительный напор. Ковшовый элеватор не является насосом, но представляет собой вектор будущего развития насосного оборудования. Взгляд на насосы как на простые механизмы перекачки жидкости пришлось пересмотреть гораздо позже, когда были изобретены и разработаны сложные машины.

Сегодня насосное оборудование, помимо простой перекачки жидкости, должно измерять жидкость, перекачивать большие объемы жидкости или подавать под высоким давлением, а также должно работать с вязкими, взрывоопасными или химически активными средами.Совершенствование насосного оборудования было бы невозможно без развития точных наук, создания новых материалов (различных сплавов, полимерных мембран и др.), А в настоящее время без разработки электронных устройств контроля и управления.

Что такое гидроагрегаты и как они работают?

Что такое гидроагрегаты?

Гидравлические силовые агрегаты (иногда называемые гидравлическими силовыми агрегатами) — это автономная система, которая обычно включает в себя двигатель, резервуар для жидкости и насос.Он работает для приложения гидравлического давления, необходимого для привода двигателей, цилиндров и других дополнительных частей данной гидравлической системы.

Как работает гидравлический силовой агрегат?

Гидравлическая система использует замкнутую жидкость для передачи энергии от одного источника к другому и последующего создания вращательного движения, линейного движения или силы. Блок питания / блок обеспечивает мощность, необходимую для этой передачи жидкости.

В отличие от стандартных насосов, в гидроагрегатах используются многоступенчатые системы наддува для перемещения жидкости, и они часто включают устройства контроля температуры.Механические характеристики и технические характеристики гидроагрегата определяют тип проекта, для которого он может быть эффективным.

Некоторые из важных факторов, влияющих на работу гидроагрегата, — это пределы давления, мощность и объем резервуара. Кроме того, важны его физические характеристики, включая размер, источник питания и мощность накачки. Чтобы лучше понять принципы работы и конструктивные особенности гидравлической силовой установки, может быть полезно взглянуть на основные компоненты стандартной модели, используемой в промышленных гидравлических системах.

Компоненты конструкции гидравлического силового агрегата / агрегата

Большой и прочный гидравлический силовой агрегат, созданный для работы в различных условиях окружающей среды, будет иметь множество конструктивных характеристик, отличных от типичной насосной системы. Некоторые из стандартных конструктивных особенностей включают:

  • Аккумуляторы: Это емкости, которые можно прикрепить к гидравлическим приводам. Они собирают воду из насосного механизма и предназначены для создания и поддержания давления жидкости в дополнение к насосной системе двигателя.
  • Мотор-насосы: Гидравлический силовой агрегат может быть оборудован одним мотор-насосом или несколькими устройствами, каждое из которых имеет собственный гидроаккумулирующий клапан. В системе с несколькими насосами обычно работает только один.
  • Резервуары: Резервуар представляет собой резервуар, рассчитанный на достаточный объем, чтобы жидкость из труб могла стекать в него. Аналогичным образом, иногда может потребоваться слить исполнительную жидкость в резервуар.
  • Фильтры: Фильтр обычно устанавливается в верхней части резервуара.Это автономный байпасный агрегат с собственным двигателем, насосом и фильтрующим устройством. Его можно использовать для наполнения или опорожнения резервуара путем активации многоходового клапана. Поскольку они автономны, фильтры часто можно заменять во время работы силового агрегата.
  • Охладители и нагреватели: Как часть процесса регулирования температуры, воздухоохладитель может быть установлен рядом или за фильтрующим блоком, чтобы предотвратить повышение температуры выше рабочих параметров. Аналогичным образом, система отопления, такая как нагреватель на масляной основе, может использоваться для повышения температуры, когда это необходимо.
  • Контроллеры силовых агрегатов: Гидравлический контроллер — это интерфейс оператора, содержащий переключатели питания, дисплеи и функции мониторинга. Он необходим для установки и интеграции силового агрегата в гидравлические системы, и обычно его можно найти подключенным к силовому агрегату.

Как выбрать гидравлические силовые двигатели

Источником мощности или первичным двигателем, связанным с большинством гидравлических силовых агрегатов, является двигатель, который обычно выбирается на основе его скорости, уровня крутящего момента и мощности.Двигатель, размер и возможности которого дополняют характеристики гидравлического силового агрегата, может минимизировать потери энергии и повысить экономическую эффективность в долгосрочной перспективе.

Критерии выбора двигателя зависят от типа используемого источника питания. Например, электродвигатель имеет начальный крутящий момент, намного превышающий его рабочий крутящий момент, но дизельные и бензиновые двигатели имеют более равномерную кривую зависимости крутящего момента от скорости, обеспечивая относительно стабильное количество крутящего момента как на высоких, так и на низких скоростях вращения.Следовательно, двигатель внутреннего сгорания может приводить в действие нагруженный насос, но не обеспечивать достаточную мощность, чтобы довести его до рабочей скорости, если он не согласован надлежащим образом с гидравлической силовой установкой.

Размер двигателя

Как показывает опыт, номинальная мощность дизельного или бензинового двигателя, используемого с гидравлической силовой установкой, должна быть как минимум вдвое выше, чем у электродвигателя, подходящего для той же системы. Однако стоимость электроэнергии, потребляемой электродвигателем в течение срока его службы, обычно превышает стоимость самого двигателя, поэтому важно найти устройство соответствующего размера, которое не будет тратить впустую потребление энергии.Если давление нагнетания и расход жидкости установлены на постоянное значение, размер двигателя можно измерить по следующим параметрам:

• Мощность

• Галлонов в минуту

• Давление, измеряемое в фунтах на квадратный дюйм (psi)

• КПД механической откачки

В некоторых случаях гидравлическая система может требовать разных уровней давления на разных этапах процесса откачки, это означает, что мощность в лошадиных силах может быть рассчитана как среднеквадратичное значение (среднеквадратичное значение), и для проекта может быть достаточно двигателя меньшего размера.Однако двигатель по-прежнему должен соответствовать требованиям крутящего момента для самого высокого уровня давления в цикле. После расчета среднеквадратичного и максимального крутящего момента (включая начальный и рабочий уровни) их можно сопоставить с диаграммами характеристик производителя двигателя, чтобы определить, является ли двигатель необходимым размером.

Мощность электродвигателя

Электродвигатели и двигатели внутреннего сгорания, такие как дизельные или бензиновые двигатели, демонстрируют различные характеристики крутящего момента, что определяет их различную мощность.Типичный трехфазный электродвигатель начинает свою рабочую последовательность с вращения ротора. Когда ротор ускоряется, уровень крутящего момента немного падает, а затем снова увеличивается, когда вращение достигает определенной скорости вращения. Это временное падение называется «тяговым моментом», а максимальное значение — «крутящим моментом пробоя». Когда частота вращения ротора превышает допустимый уровень, крутящий момент резко уменьшается. Кривая зависимости крутящего момента от скорости электродвигателя остается примерно одинаковой независимо от мощности, и он обычно работает с полной нагрузкой, но ниже точки поломки, чтобы снизить риск остановки.

Мощность бензиновых и дизельных двигателей

Двигатели внутреннего сгорания имеют существенно другую кривую зависимости крутящего момента от скорости с меньшими колебаниями крутящего момента. Как правило, дизельные и бензиновые двигатели должны работать на более высоких скоростях, чтобы достичь необходимого крутящего момента для привода насоса. Номинальная мощность в лошадиных силах примерно в два с половиной раза выше, чем у аналога электродвигателя, обычно требуется, чтобы двигатель внутреннего сгорания достиг уровней крутящего момента, необходимых для гидравлической силовой установки.Производители обычно рекомендуют, чтобы бензиновые или дизельные двигатели работали непрерывно только на части их максимальной номинальной мощности, чтобы продлить срок службы двигателя, а поддержание крутящего момента ниже максимального уровня часто может улучшить топливную экономичность.

Процесс работы гидроагрегатов

Когда гидравлический силовой агрегат начинает работать, шестеренчатый насос вытягивает гидравлическую жидкость из бака и перемещает ее в аккумулятор. Этот процесс продолжается до тех пор, пока давление в гидроаккумуляторе не достигнет заданного уровня, после чего заправочный клапан переключает насосное действие, чтобы начать циркуляцию жидкости.Это заставляет насос выпускать жидкость через заправочный клапан обратно в резервуар при минимальном давлении. Специальный односторонний клапан предотвращает вытекание жидкости из гидроаккумулятора, но если давление падает на значительную величину, заправочный клапан повторно активируется, и аккумулятор заполняется жидкостью. Далее по линии клапан пониженного давления регулирует поток масла, поступающего к исполнительным механизмам.

Если аккумулятор оборудован устройством быстрого хода, его можно подключить к другим аккумуляторам, чтобы они также могли заряжать давление.Часто в комплект входит автоматический термостат или вентилятор, чтобы помочь снизить повышение температуры. Если жидкость в системе начинает перегреваться, переключатель температуры может отключить мотопомпу, что также может помочь наполнить бак, если уровень жидкости в нем слишком низкий. Если гидравлический силовой агрегат имеет несколько насосов с электродвигателем, реле потока может переключать их в случае уменьшения подачи жидкости. Реле давления могут использоваться для регулирования давления в гидроаккумуляторе, а система мониторинга может предупреждать операторов, когда давление упало слишком низко, что повышает риск отказа силового агрегата.

Прочие гидравлические изделия

Больше от компании Electric & Power Generation

Советы по поиску и устранению неисправностей для гидравлических насосов

Насос, вероятно, является наиболее подверженным износу компонентом гидравлической системы и тем, кто с наибольшей вероятностью может вызвать внезапный или постепенный отказ системы.

Неисправность насоса обычно характеризуется повышенным шумом, повышенным нагревом, неустойчивой работой цилиндров, трудностью или неспособностью развивать полную мощность, снижением скорости цилиндров или гидравлических двигателей или отказом системы в работе вообще.

Одна из следующих проблем, скорее всего, будет причиной появления любого из вышеперечисленных симптомов, если они действительно вызваны насосом.

Кавитация насоса
Кавитация — это неспособность насоса всасывать полную заправку масла. Когда в насосе начинается кавитация, уровень шума увеличивается, и вокруг вала и переднего подшипника может сильно нагреваться. Другими симптомами кавитации в насосе являются неустойчивое движение цилиндров, трудности с созданием полного давления и молочный вид масла.Если есть подозрение на кавитацию, проверьте эти точки:

а. Проверить состояние всасывающего фильтра насоса. Очистите его, даже если он не выглядит грязным. Используйте растворитель, затем просушите струей воздуха из шланга. Лак, отложившийся на проволочной сетке, может ограничивать поток масла, но может быть почти незаметным. Если вы обнаружите отложения лака на внутренних поверхностях насосов или клапанов, система работает при слишком высокой температуре. Следует добавить теплообменник.

г. Проверьте, нет ли засорения или засорения впускного трубопровода насоса.Если используются шланги, убедитесь, что они не сложены. На входе насоса следует использовать только те шланги, которые предназначены для вакуума. У них есть внутренняя проволочная спираль для предотвращения разрушения.

г. Убедитесь, что сапун в верхней части резервуара не забит ворсинками или грязью. В системах, где объем воздуха над маслом относительно невелик, в насосе может образоваться кавитация во время хода выдвижения, если сапун забивается.

г. Вязкость масла может быть слишком высокой для конкретного насоса.Некоторые насосы не могут забирать заправку тяжелой нефти или работают в условиях частичной кавитации.

Пуск в холодную погоду особенно опасен для насоса. Эксплуатация насоса в течение нескольких часов в кавитационном состоянии, пока масло не нагреется, может значительно сократить его срок службы. На оборудовании, работающем на открытом воздухе, используйте масло не только рекомендованной вязкости, но и с максимально высоким индексом вязкости. Это сводит к минимуму изменение вязкости при переходе от холодного масла к горячему и снижает кавитацию при холодном пуске.

e. Проверить размер всасывающего фильтра. Убедитесь, что исходный фильтр не был заменен на фильтр меньшего размера. Увеличение его размера, где это возможно, может помочь в некоторых системах, в которых исходный размер может быть незначительным.

ф. Использование высококачественного масла может уменьшить образование лака и отложений.

г. Определите рекомендуемую скорость насоса. Проверьте шкив и передаточные числа. Убедитесь, что оригинальный электродвигатель не был заменен на двигатель с более высокой скоростью.

ч. Убедитесь, что насос не был заменен на тот, который обеспечивает более высокий поток, что может привести к перегрузке всасывающего фильтра. При необходимости увеличьте размер всасывающего фильтра.

Утечка воздуха в систему

Воздух, который находится в новой системе, только что собранной, удалится сам по себе через короткое время. Сначала систему следует прокрутить от 15 до 30 минут, не пытаясь создать более чем очень низкое давление. Захваченный воздух будет растворяться в масле понемногу и попадать в резервуар, откуда он будет выходить.Этот процесс, конечно, можно ускорить, выпуская воздух из высоких точек водопровода, особенно из портов цилиндров.

Воздух, попавший в систему из-за утечек воздуха, через короткое время после запуска системы приводит к тому, что масло приобретает молочный оттенок, но обычно масло очищается через час после отключения. Чтобы узнать, где воздух попадает в систему, просмотрите следующие пункты:

а. Убедитесь, что резерв масла заполнен до нормального уровня, а уровень всасывания насоса значительно ниже минимального уровня масла.Согласно спецификациям резервуара NFPA, самая высокая точка всасывающего фильтра должна быть как минимум на 3 дюйма ниже минимального уровня масла.

Проверьте уровень масла, когда все цилиндры выдвинуты, чтобы убедиться, что он не ниже отметки «Низкий» на манометре. Однако не переполняйте резервуар при выдвинутых цилиндрах; он может переполниться при втягивании цилиндров.

г. Воздух может попадать вокруг уплотнения вала насоса. Шестеренные и лопастные насосы, которые откачивают всасываемое масло из резервуара, расположенного под ними, будут иметь небольшое разрежение за уплотнением вала.Когда это уплотнение изнашивается, воздух может проникнуть через изношенное уплотнение. Поршневые насосы обычно имеют небольшое положительное давление, до 15 фунтов на квадратный дюйм, за уплотнением вала. Маловероятно, что воздух попадет в эти насосы через уплотнение.

г. Проверьте всю сантехнику и соединения на впускном трубопроводе насоса, особенно штуцеры. Убедитесь в отсутствии утечек в шлангах, используемых во входной линии. Один из простых способов проверить герметичность водопровода — это залить маслом предполагаемую утечку. Если шум насоса уменьшился, вы нашли утечку.

Проверьте также вокруг впускного отверстия.Ввертывание конического трубного фитинга в порт с прямой резьбой приведет к повреждению резьбы, вызывая постоянную утечку воздуха, которую трудно или невозможно устранить.

г. Воздух может поступать через уплотнение штока цилиндра. Это может произойти с цилиндрами, установленными штоком вверх и не уравновешенными должным образом. При ходе вниз под действием силы тяжести может возникать частичный вакуум в штоковой части цилиндра. Уплотнения цилиндров обычно не предназначены для герметизации воздуха, поэтому даже хорошее уплотнение может протекать в этих условиях.

e. Убедитесь, что слив из возвратной линии основного бака намного ниже минимального уровня масла, а не поверх масла. В новых конструкциях целесообразно увеличить диаметр возвратной линии резервуара на несколько футов до того, как он будет опорожнен. Это приводит к снижению скорости масла, уменьшая турбулентность внутри резервуара.

Утечка воды в систему

Утечка воды в систему приведет к тому, что масло будет иметь молочный вид во время работы системы, но масло обычно очищается через короткое время после отключения системы, поскольку вода оседает на дно резервуара.Вода может попасть в систему следующими, а возможно и другими способами:

а. Утечка в кожухотрубном теплообменнике может привести к смешению воды с маслом.

г. Конденсат на внутренних стенках резервуара. Это почти неизбежно в системах, работающих в среде, где температура окружающей среды меняется с дневной на ночную. Правильное решение — ежедневно отводить небольшое количество жидкости со дна резервуара через сливной клапан. Поскольку вода оседает на дно, она стечет до того, как начнет выходить масло.

г. Убедитесь, что любые трубки или трубопроводы, по которым охлаждающая вода находится внутри воздушного пространства резервуара, входят и выходят ниже уровня масла, чтобы вода не могла конденсироваться на нем.

Утечка масла вокруг насоса

а. Утечка вокруг вала. На некоторых насосах (поршневых насосах или насосах, работающих с верхним резервуаром) за уплотнением вала может быть небольшое давление. По мере износа уплотнения может появиться внешняя утечка. Обычно это будет более выраженным, когда насос работает, и может исчезнуть, когда насос остановлен.

Другие насосы, такие как шестеренчатые и лопастные, обычно работают с небольшим вакуумом за уплотнением. Утечка может произойти только после остановки насоса.

Преждевременный износ уплотнений вала может быть вызван чрезмерной температурой масла. При температуре 200 ° F и выше резиновые уплотнения имеют очень короткий срок службы.

Абразивы в масле могут быстро изнашивать уплотнения, а также вызовут задиры на валу в области уплотнения. Если присутствуют абразивы, они осядут из образца, взятого из резервуара, если ему дать постоять час или около того.Проверьте все точки, куда могут попасть абразивные материалы. Наиболее распространенная точка входа — через сапун на резервуаре. Чтобы решить эту проблему, герметично закройте резервуар и удерживайте 1 или 2 фунта на квадратный дюйм (не более) над маслом.

г. Утечка вокруг порта насоса. Иногда утечка в этих портах возникает из-за ввинчивания фитинга с конической трубной резьбой в порт с прямой резьбой. После повреждения резьбы отремонтировать насос непросто.

Проверить герметичность штуцеров в портах.При использовании трубной резьбы dryseal нет необходимости использовать герметик для трубной резьбы. Остерегайтесь слишком туго ввинчивания конической трубной резьбы в корпус насоса. Это может вызвать растрескивание отливки.

г. Если утечка происходит из-за небольшой трещины в отливке корпуса, она, скорее всего, была вызвана либо слишком плотным завинчиванием фитинга, либо работой насоса в системе, в которой либо предохранительный клапан установлен слишком высоко, либо с высокими переходными процессами. скачки давления возникают в результате ударов.Возможно, что отливка изначально была дефектной, но это редко оказывалось проблемой.

Насос подает слишком мало или отсутствует поток

а. Вал вращается в неправильном направлении. Немедленно выключите. Перепутанные выводы в 3-фазном двигателе являются наиболее частой причиной неправильного вращения. Насосы должны работать в направлении, указанном на их паспортной табличке или на корпусе.

г. Забор на впуске. Проверьте всасывающий фильтр на предмет загрязнения и проверьте, не сломались ли впускные шланги.

г. Низкий уровень масла в бачке.

г. Застревание лопаток, клапанов или поршней из-за масляного лака, ржавчины или коррозии. Лак указывает на то, что система слишком горячая. Ржавчина или коррозия могут означать попадание воды в масло.

e. Слишком жидкое масло из-за неправильного выбора масла или из-за разжижения при высокой температуре. Система с этой проблемой может нормально работать первые несколько часов после запуска, а затем постепенно замедляться по мере перегрева масла.

ф. Механическая неисправность. Проверьте, нет ли сломанного вала или муфты, срезанной шпонки или штифта и т. Д.

г. Насос работает слишком медленно. Большинство насосов обеспечивают поток на всех скоростях, пропорциональный оборотам в минуту. Но некоторые лопастные насосы, которые зависят от центробежной силы для выдвижения лопаток, будут обеспечивать небольшой поток или его отсутствие на низких скоростях, таких как обороты двигателя на холостом ходу.

ч. Если приводной двигатель был заменен, убедитесь, что это правильная скорость для насоса.

Шум насоса недавно увеличился

а.Кавитация на входе в насос.

г. Утечка воздуха в систему из-за низкого уровня масла или по другой причине.

г. Механический шум, вызванный ослабленным или изношенным соединением, ослабленными установочными винтами, сильно изношенными внутренними частями и т. Д.

г. Система может быть слишком горячей.

e. Насос может работать слишком быстро.

Короткий срок службы насоса

а. Эксплуатация насоса при давлении, превышающем номинальное давление, указанное в каталоге, особенно если насос должен поддерживать это давление в течение большого процента от общего времени работы.

г. Масло неправильной вязкости или плохого качества.

г. Эксплуатация масла при чрезмерно высоких температурах.

г. Неадекватная фильтрация.

e. Несоблюдение правил очистки всасывающего фильтра.

По

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
