Аккумулятор тепла для системы отопления вашего дома
Компании, занимающиеся разработкой инжиниринговых систем, последние годы делают упор на развитие альтернативных технологических решений. На первый план выходят концепции и направления, не предусматривающие использование природных ресурсов. По крайней мере специалисты стремятся ориентироваться на минимизацию их потребления. Ощутимую пользу в этом сегменте демонстрирует аккумулятор тепла для системы отопления, который включается в существующий инженерный комплекс в качестве дополнительного оптимизационного компонента.
Общие сведения об аккумуляторах тепла
Существует множество модификаций и разновидностей тепловых аккумуляторов, которые также называются буферными нагревателями. Различны и задачи, которые выполняют такие установки. Как правило, аккумуляторы применяют для повышения эффективности работы основного агрегата, например твердотопливного котла. В этих же случаях целесообразно использовать подобные системы для осуществления контролирующей функции, которая сложно реализуется в процессе обслуживания традиционных котельных в частных домах. Чаще всего для этого используются баки-аккумуляторы тепла, емкость которых достигает 150 л. В промышленной сфере, конечно, могут применяться и установки вместимостью порядка 500 л.
В самом баке предусматриваются элементы, обеспечивающие поддержание необходимой температуры носителя. Сам же материал, из которого выполнен бак, в обязательном порядке сопрягается с пластами изоляторов. Активные компоненты представляют собой ТЭНы и медные трубы. Конфигурация их размещения в баках может отличаться, как и системы управления рабочими параметрами аккумулятора.
Принцип действия
С точки зрения накопителя главной задачей является обеспечение возможности поддержания нужного температурного режима, который задает сам пользователь. По мере работы котла бак получает горячую воду и сохраняет ее до момента остановки функции системы обогрева. Условия для поддержания температурного баланса определяются изоляционными материалами емкости и внутренними нагревательными элементами. Классический аккумулятор тепла для системы отопления, в сущности, напоминает работу бойлера и также интегрируется в циркуляционную систему. То есть, с одной стороны, оборудование подключается к источнику тепла, а с другой – обеспечивает работу непосредственных отопителей, в качестве которых могут выступать радиаторы. Кроме того, систему нередко применяют как полноценный источник горячей воды для бытовых нужд в режиме постоянного потребления.
Функции тепловых аккумуляторов
Как уже отмечалось, агрегаты такого типа могут выполнять разные задачи, требования к которым и определяют критерии выбора той или иной системы. К базовым и главным функциям можно отнести аккумуляцию тепла от генератора и последующую его отдачу. Иными словами, тот же бак собирает, хранит и передает энергию непосредственному обогревающему элементу. В комплексе с твердотопливным котлом к функциям системы можно отнести и защиту от перегрева. Автоматизированные и электронные реле управления малоэффективны в твердотопливных агрегатах. Поэтому практикуется оптимизация работы котла с помощью аккумулятора тепла, который естественным образом собирает излишнюю энергию и возвращает ее в моменты температурных спадов. Электрические, газовые и жидкостные генераторы проще поддаются управлению, но с помощью аккумулятора их можно соединить в единый комплекс и эксплуатировать с минимальными теплопотерями.
Где можно использовать тепловой аккумулятор?
Систему аккумулирования тепла целесообразно использовать в случаях, когда имеющийся отопительный узел не позволяет в достаточном объеме контролировать его работу. Например, твердотопливные котлы неизбежно предусматривают моменты обслуживания, когда их мощности оказываются не загруженными. Для компенсации теплопотерь есть смысл использовать такую систему. Также в работе водяных и электрических отопительных комплексов такое решение себя оправдывает экономически. Современный аккумулятор тепла с автоматическим управлением можно настроить на работу в определенные периоды времени, когда действует наиболее экономный тариф потребления энергоресурса. Так, к примеру, в ночное время система законсервирует определенный объем тепловой энергии, который в течение последующего дня можно будет использовать по любым нуждам.
Где нежелательно использовать теплоаккумуляторы?
Характер работы буферных аккумуляторов рассчитан на обеспечение равномерной теплоотдачи и сглаживание скачков при температурных перепадах. Но такой принцип действия полезен далеко не всегда. Для систем отопления, в которых, наоборот, требуется ускоренный набор или понижение температурного режима, такое дополнение будет излишним. В подобных ситуациях повышение потенциала теплоносителя за счет вспомогательных буферных емкостей будет препятствовать быстрому остыванию и нагреву. К тому же стоит отметить, что аккумуляторы тепла дома в большинстве своем делают невозможной точную регулировку температуры. Казалось бы, такое решение может стать оптимальным для систем отопления, работающих короткими промежутками – достаточно заранее нагреть емкость и затем в назначенный момент использовать готовую энергию. Однако само по себе содержание оптимального состояния теплоносителя требует расхода определенной энергии. Поэтому, например, котельная, используемая для нерегулярного и кратковременного обогрева сушилки, вполне может обойтись без аккумулятора. Другое дело, если речь идет о целой группе котлов, которые можно объединить в одну систему за счет буфера.
Характеристики аккумуляторов
Среди главных характеристик можно отметить размерные параметры агрегата, его емкость, максимальную температуру и показатель давления. Для частных домов производители предлагают небольшие установки, диаметр которых может составлять 500-700 мм, а высота – порядка 1500 мм. Важно учитывать и массу, поскольку в некоторых случаях специалистам приходится использовать бетонные стяжки для придания конструкции стабильности. Средний аккумулятор тепла весит около 70 кг, хотя точное значение напрямую связывается с емкостью и качеством изоляции бака. Рабочие характеристики сводятся к температуре и давлению. Первое значение составляет около 100 °C, а уровень давления может достигать 3 Бар.
Подключение аккумулятора
Имеющий знания в электротехнике домовладелец может не просто самостоятельно подключить готовый буфер к системе отопления, но и полностью собрать конструкцию. Для начала необходимо заказать емкость в виде цилиндра, которая станет рабочим буфером. Далее транзитом через всю емкость необходимо провести обратный трубопровод по нише будущего теплового аккумулятора. Начинать подключение следует с соединения обратки котла и бака. От одного компонента до второго следует предусмотреть место, на котором будет установлен циркуляционный насос. С его помощью горячий теплоноситель будет перемещаться из бочки в кран отсечения и расширительный бак.
Монтировать аккумулятор тепла своими руками нужно таким образом, чтобы предполагалось наиболее рациональное распределение жидкости по всем комнатам. Для оценки качества работы собранной системы можно предусмотреть в ней наличие термометров, взрывных клапанов и датчиков давления. Такая оснастка позволит оценить, насколько рационально будет функционировать аккумулятор через подключенные контуры.
Водяные системы
Классический теплоаккумулятор предполагает использование воды в качестве носителя энергии. Другое дело, что использовать этот ресурс можно по-разному. Например, его применяют для снабжения нагревательных полов – жидкость проходит по циркуляционным трубам в специальное покрытие. Также вода может применяться для обеспечения работы душа и других нужд, в том числе технологического, гигиенического и санитарного свойства. Стоит отметить, что взаимодействие котлов с водой достаточно распространено и по причине ее низкой стоимости. Водяной аккумулятор тепла обходится дешевле по сравнению с электрическими обогревателями. С другой стороны, у них есть и свои недостатки. Как правило, они сводятся к нюансам в организации циркуляционных сетей. Чем больше объемы потребляемого ресурса, тем дороже обходится ее организация. Затраты на монтаж являются единоразовыми, но зато эксплуатация обойдется дешевле.
Солнечные системы
В водяных системах конструкция предусматривает наличие гребенчатого теплообменника, предназначенного для геотермального насоса. Но также может использоваться и солнечный коллектор. В сущности, получается центр энергетической установки, который оптимизирует функцию отопительной станции за счет резервирования энергии от разных источников. Хотя аккумулятор солнечного тепла менее распространен, его вполне можно использовать в типовых отопительных системах. Солнечные коллекторы также сохраняют энергетический потенциал, который в дальнейшем расходуется на бытовые нужды. Но важно учитывать, что горячий теплоноситель в виде воды сам по себе требует меньше энергии, чем солнечная батарея. Оптимальным вариантом использования таких аккумуляторов является прямая интеграция панелей в места, где должен производиться нагрев без дополнительных преобразований.
Исходить стоит из нескольких параметров. Для начала определяется функционал системы и ее рабочие показатели. Бак должен полностью охватывать объемы, которые планируется расходовать в ходе эксплуатации системы отопления. Не стоит экономить и на системах управления. Современные реле с автоматическими регуляторами не только делают удобным программирование инженерных систем, но и обеспечивают защитные свойства. Правильно укомплектованный аккумулятор тепла имеет в себе защиту от холостого хода и предусматривает широкие возможности для индикации температурных режимов.
Отзывы о работе аккумуляторов
Нельзя сказать, что в каждом доме тепловые аккумуляторы непременно дают экономию финансов. О сокращении расходов на отопление с помощью таких буферов говорят пользователи, которые обслуживают большие частные дома и коттеджи. Для поддержания оптимального теплового режима в 2-3 комнатах баки с резервной жидкостью использовать нецелесообразно. Зато практически все пользователи подчеркивают удобство, которое обеспечивают аккумуляторы тепла. Отзывы владельцев традиционных котлов, например, отмечают, что наличие такого бака избавляет от необходимости постоянного контроля за топкой. Агрегат в соответствии с заданной программой автоматически перераспределяет тепловую энергию, облегчая функцию камер сгорания.
Заключение
На рынке немало альтернативных решений, которые позволяют заменить и котлы, и буферные накопители. Однако комплекс, включающий комбинацию водного бойлера и твердотопливного котла, является наиболее выгодным по стоимости и удобству эксплуатации. При условии рационального распределения контуров, отопление аккумулятором тепла обеспечит необходимый температурный уровень. Поэтому наиболее ответственные мероприятия будут связаны с проектированием системы, которая и определит эффективность функции котла. При этом не стоит ограничиваться простыми схемами теплового распределения. Теплорегуляторы и радиаторы в современных модификациях органично дополняют системы аккумуляторов, взаимодействуя с ними в разных эксплуатационных режимах.
fb.ru
Тепловой аккумулятор для отопления своими руками, схема подключения аккумулятора тепла
Во время обогрева дома нередко случается, что в дневное время суток есть возможность вырабатывать тепло с излишком, а в ночное его не хватает. Бывает и прямо противоположная ситуация, при которой выгоднее пользоваться отоплением ночью. Подобные моменты поможет сгладить тепловой аккумулятор для отопления. Но надо знать, как его правильно подобрать, установить и подключить к системе. Подробную информацию по этой теме вы сможете почерпнуть из данной статьи.
Когда нужен аккумулятор тепла
Этот нехитрый элемент отопительной системы в виде утепленного резервуара с водой рекомендуется устанавливать в таких случаях:
- для максимально эффективной работы твердотопливного котла;
- совместно с электрическим генератором тепла, функционирующим по сниженному ночному тарифу.
Для справки. Также существуют водяные аккумуляторы тепла для теплиц, применяемые для сохранения солнечной энергии, полученной в течение дня.
Эксплуатация котлов на твердом топливе имеет свои особенности. Теплогенератор действует с высоким КПД только при работе на максимальных режимах, если перекрывать ему воздух для понижения температуры в топке, то и эффективность работы тоже снижается. Немало забот домовладельцу доставляет и периодичность топки, дрова прогорели – надо загружать новые, делать это среди ночи крайне неудобно. Выход прост: нужен бак-аккумулятор, накапливающий сгенерированное ранее тепло для использования его после прогорания дров в топливнике.
Противоположная ситуация возникает с котлом электрическим, подключенным к сети через многотарифный счетчик. Чтобы сэкономить, нужно получить максимум тепла ночью, когда тариф низкий, а днем электроэнергию не использовать. И здесь тепловой аккумулятор в системе отопления позволит организовать оптимальный график работы источника тепла, выдавая в систему горячую воду, пока теплогенератор бездействует.
Важно. Для совместной работы с тепловым аккумулятором котел должен иметь не менее чем полуторный запас по тепловой мощности. Иначе он не сможет одновременно прогревать воду в отопительной системе и накопительной емкости.
Похожая ситуация с излишками тепла возникает в теплицах, в дневное время их даже проветривают. С целью накопления солнечной энергии для использования ночью можно использовать простейший аккумулятор тепла Лежебока для обогрева грунта. Это черный полимерный рукав, наполненный водой и проложенный прямо по грядке, он не дает грунту остывать в ночное время. Для поглощения большего количества тепла внутри теплицы размещают бочки с водой, окрашенные в черный цвет.
Расчет теплового аккумулятора
Емкость для накопления тепловой энергии можно как приобрести в готовом виде, так и сделать самостоятельно. Но возникает закономерный вопрос: а какой вместительности должен быть резервуар? Ведь маленький бак не даст должного эффекта, а слишком большой влетит в копеечку. Ответ на этот вопрос поможет найти расчет теплового аккумулятора, но сначала надо определить исходные параметры для вычислений:
- тепловые потери дома или его квадратура;
- длительность бездействия основного источника тепла.
Определим вместительность аккумулирующей емкости на примере стандартного дома площадью 100 м2, для обогрева которого требуется количество тепла в размере 10 кВт. Предположим, что чистое время простоя котла составляет 6 часов, средняя температура теплоносителя в системе – 60 °С. По логике, в промежуток времени, пока отопительный агрегат бездействует, аккумулятор должен отдавать в систему 10 кВт каждый час, всего выходит 10 х 6 = 60 кВт. Это количество энергии, что следует накопить.
Поскольку температура в баке должна быть как можно выше, для вычислений примем значение 90 °С, на большее бытовые котлы все равно неспособны. Потребная емкость теплового аккумулятора, выраженная в массе воды, рассчитывается так:
В этой формуле:
- Q – количество накапливаемой тепловой энергии, у нас это 60 кВт;
- 0.0012 кВт / кг ºС – это удельная теплоемкость воды, в более привычных единицах измерения — 4.187 кДж / кг ºС;
- Δt – разница между максимальной температурой теплоносителя в резервуаре и отопительной системе, ºС.
Итак, водяной аккумулятор должен вмещать 60 / 0.0012 (90 – 60) = 1667 кг воды, по объему это примерно 1.7 м3. Но тут есть один момент: расчет производится при самой низкой температуре на улице, что бывает нечасто, исключая северные регионы. Кроме того, по истечении 6 часов вода в баке остынет только до 60 ºС, значит, при отсутствии холодов аккумулятор можно «разряжать» и дальше, пока температура не упадет до 40 ºС. Отсюда вывод: для дома площадью 100 м2 хватит накопительной емкости объемом 1.5 м3, если котел будет бездействовать 6 часов.
Рекомендации по изготовлению
Из предыдущего раздела следует, что обычной бочкой на 200 л отделаться не удастся, разве только ее вместительность — не менее полкуба. Этого хватит для домика площадью 30 м2, и то ненадолго. Чтобы не тратить время и силы впустую, надо в
С точки зрения размещения в котельной лучше делать емкость прямоугольной формы. Размеры – произвольные, главное, чтобы их произведение равнялось расчетному объему. Идеальный вариант – бак из нержавейки, но подойдет и обычный металл.
Вверху и внизу тепловой аккумулятор, сделанный своими руками, нужно снабдить патрубками для присоединения к системе. Чтобы давлением воды стальные стенки не выпирало наружу, конструкцию необходимо ужесточить ребрами или перемычками.
Бак–аккумулятор нужно хорошенько утеплить, в том числе снизу. Для этой цели подойдет пенопласт плотностью 15—25 кг/м3 либо минеральная вата в плитах не менее 105 кг/м3 плотности. Оптимальная толщина теплоизоляционного слоя – 100 мм. Получившийся аппарат, наполненный теплоносителем, будет иметь приличный вес, так что для его монтажа потребуется фундамент.
Совет. Если требуется емкость для самотечной отопительной системы, то ее следует установить своими руками на металлическую подставку, не забыв утеплить нижнюю часть. Цель – поднять резервуар выше уровня батарей.
Схема подключения
После установки резервуара на место надо его правильно присоединить к сети трубопроводов. Наиболее популярна стандартная схема подключения теплового аккумулятора, показанная на рисунке:
Для ее реализации понадобится 2 циркуляционных насоса и столько же трехходовых клапанов. Насосы обеспечивают циркуляцию в раздельных контурах, а клапаны – необходимую температуру. В котловом контуре она не должна опускаться ниже 55 ºС, дабы избежать появления конденсата в твердотопливном котле, этим и занимается клапан в левой части схемы.
Теплоноситель в трубопроводах отопления нагревается в зависимости от потребности в тепле, а потому подключение теплового аккумулятора с другой стороны осуществляется также через смесительный узел. Клапан может управлять температурой воды в автоматическом режиме, ориентируясь на датчик или с помощью терморегулятора. Одна из схем системы отопления с аккумулятором тепла (буферной емкостью) представлена на видео.
Заключение
Емкость, аккумулирующая тепло, может заметно облегчить жизнь владельцам твердотопливных котлов. Им не придется беспокоиться о загрузке топлива в ночное время, а это большой плюс. Да и сам теплогенератор станет работать в экономичном режиме, развивая наибольший КПД. Что касается котлов электрических, то тут выгода при установке накопителя очевидна.
cotlix.com
виды и использование в быту
Если у вас в доме имеется котельная установка, работающая на твердом топливе, то вам должно быть известно, что она не способна функционировать долгое время без вмешательства человека. Это обусловлено необходимостью периодически загружать дрова в топку. Если этого вовремя не сделать, то система начнет остывать, а температура в комнатах будет понижаться.
Если отключится электроэнергия при разгоревшейся топке, то возникнет опасность закипания воды в рубашке оборудования, следствием чего станет ее разрушение. Данные проблемы можно решить методом установки теплоаккумулятора. Он выполняет еще и роль защиты установок из чугуна от растрескивания, когда происходит резкий перепад температуры сетевой воды.
Использование теплоаккумулятора в быту
Аккумулятор тепловой стал для многих современных систем отопления незаменимым устройством. С помощью данного дополнения можно обеспечить накапливание избытка энергии, вырабатываемой в котле и обычно расходуемой напрасно. Если рассматривать модели теплоаккумуляторов, то большинство из них имеют вид стального бака, который обладает несколькими верхними и нижними патрубками. К последним подключается источник тепла, тогда как к первым – потребители. Внутри находится жидкость, которую можно использовать для решения разных задач.
Аккумулятор тепловой используется в быту довольно часто. В основе его работы лежит внушительная теплоемкость воды. Функционирование данного прибора можно описать следующим образом. К верхней части бака подключается трубопровод котельного оборудования. В бак поступает горячий теплоноситель, который оказывается нагретым максимально.
Циркулирующий насос находится снизу. Он вбирает холодную воду и запускает по системе отопления, направляя в котел. Остывшая жидкость в течение короткого времени сменяется нагретой. Как только котел перестает работать, теплоноситель начинает остывать в трубах и трубопроводных магистралях. Вода попадает в бак, где начинает вытеснять горячий теплоноситель в трубы. Обогрев помещения будет продолжаться еще в течение некоторого времени по такому принципу.
Роль теплоаккумулятора
Аккумулятор тепловой в быту способен выполнять множество полезных функций, среди них:
- стабилизация температурного режима в доме;
- обеспечение помещений горячим водоснабжением;
- увеличение коэффициента полезного действия системы до максимально возможного;
- снижение денежных затрат на топливо;
- накапливание избыточной энергии от котла;
- объединение нескольких источников тепла в один контур;
- возможность разъединения источников тепла.
Что еще необходимо знать об особенностях использования аккумуляторов тепла в быту
На сегодняшний день известно несколько методик расчета объема резервуара. Как показывает опыт, на каждый киловатт мощности оборудования необходимо 25 л воды. Коэффициент полезного действия котла, который предусматривает необходимость наличия системы отопления с аккумулятором тепла, повышается до 84%. Пик горения нивелируется, за счёт этого энергоресурсы экономятся в объеме до 30%.
Аккумулятор тепловой обеспечивает сохранение температуры благодаря надежной теплоизоляции из вспененного полиуретана. Дополнительно предусмотрена возможность монтажа ТЭНов, которые позволяют при необходимости нагревать воду.
Когда нужен теплоаккумулятор
Аккумулирование тепла необходимо при большой потребности в водоснабжении. Этот случай распространяется на коттеджи, в которых проживает более 5 человек.
Аккумулирование тепла необходимо и в тех домах, где два санузла. Тепловой аккумулятор требуется и при использовании котлов на твердом топливе. Описываемые приборы сглаживают работу оборудования в часы высоких нагрузок, собирая излишки тепла и исключая закипание. С помощью подобного устройства можно увеличить время между закладками топлива.
Другие виды аккумуляторов тепла
Тепловой аккумулятор для автомобиля тоже может быть использован. Он представляет собой термос, который обеспечивает легкий запуск двигателя при низких температурах. Этот прибор накапливает и отдает тепло. Работает он автономно и почти не требует приложения дополнительной энергии. Принцип его работы заключается в том, что антифриз нагревается от работающего двигателя до 90°С, а если его поместить в тепловой аккумулятор, то он будет оставаться горячим ещё в течение двух суток.
Перед тем как запустить холодный двигатель, потребителю нужно будет включить электронасос, который закачает жидкость в двигатель. Уже через несколько минут мотор окажется прогретым, а значит, его можно будет подключить к автомобильной сигнализации.
Тепловой аккумулятор для ракет "Земля-Воздух" тоже был изобретён. Его производство было налажено, что удалось увеличить эффективность ПВО. Сегодня тепловые аккумуляторы, к сожалению, могут использоваться для создания заминированных машин, которые управляются дистанционно.
Изготовление теплоаккумулятора своими руками
Наиболее простую модель аккумулятора можно изготовить самостоятельно, при этом следует руководствоваться принципами работы термоса. За счёт стенок, которые не проводят тепло, жидкость долго будет оставаться горячей. Для работы следует подготовить:
- бак;
- скотч;
- бетонную плиту;
- теплоизоляционный материал;
- медные трубки или ТЭНы.
Когда изготавливается тепловой аккумулятор своими руками, при выборе бака необходимо учитывать желаемую емкость, она должна начинаться от 150 л. Можно подобрать любую металлическую бочку. Но если выбрать объём меньше упомянутого, то смысл теряется. Емкость подготавливается, изнутри удаляется пыль и мусор, участки, где начала образовываться коррозия, необходимо обработать соответствующим образом.
Методика проведения работ
На следующем этапе необходимо подготовить утеплитель, его нужно будет обернуть вокруг бочки. Он станет отвечать за сохранение тепла. Для самодельной конструкции отлично подходит минеральная вата. С внешней стороны ею окутывается бак, а после вся конструкция защищается скотчем. Дополнительно поверхность можно накрыть фольгированной пленкой или металлом.
Когда выполняется тепловой аккумулятор для отопления, важно обеспечить подогрев воды внутри, для этого обычно используется один из существующих способов. Это может быть установка электрических ТЭНов или змеевика, по которому будет пускаться вода. Первый вариант нельзя назвать безопасным, кроме того, он достаточно сложный в реализации, поэтому от него лучше отказаться. А вот змеевик вы можете выполнить из медной трубки, диаметр которой варьируется в пределах от 2 до 3 см.
Длина изделия может быть равна пределу от 8 до 15 мм. Из трубки собирается спираль, которую нужно поместить внутрь емкости. В данной модели аккумулятором выступит верхняя часть бочки. Снизу необходимо расположить еще один патрубок, который будет вводным. Через него станет поступать холодная вода. Патрубки следует дополнить кранами.
На этом можно считать, что простое устройство теплоаккумулятора готово к эксплуатации, но для начала необходимо решить вопрос, связанный с пожарной безопасностью. Такая установка должна располагаться на бетонной плите, ее по возможности отгораживают стенками.
Заключение
Тепловой аккумулятор для ракеты – это устройство, которое далеко от понимания обычного потребителя. А вот теплоаккумулятор для системы отопления вы вполне сможете подключить самостоятельно. Для этого транзитом через бак должен будет проходить обратный трубопровод, на концах которого предусмотрены выход и вход.
На первом этапе между собой следует соединить бак и обратку котла. Между ними располагается циркуляционный насос, он будет перегонять теплоноситель из бочки в отсекающий кран, отопительные приборы и расширительный бак. Со второй стороны устанавливается циркуляционный насос и отсекающий кран.
fb.ru
чертежи, схема аккумулирующей емкость для отопления
В нынешние времена удорожания всех видов энергоносителей многих домовладельцев стал серьезно волновать вопрос их экономичного использования. Один из вариантов – это включение в схему отопления большой емкости с водой – теплового аккумулятора.Но емкости заводского изготовления отличаются немалой стоимостью. В то же время некоторые домашние мастера – умельцы разобрались, как можно сделать теплоаккумулятор своими руками, что выйдет гораздо дешевле. Об этом опыте и будет рассказано в данной статье.
Немного о назначении и конструкции
Прежде чем давать рекомендации по изготовлению этого важного узла, вкратце определимся, для чего он нужен и рассмотрим его заводскую конструкцию. Итак, аккумулирующие емкости с водой применяются в случаях периодического отопления дома, а точнее:
- при работе электрического котла с многотарифным счетчиком, когда нагреватели могут экономно функционировать лишь в ночное время. Агрегат, работая на полную мощность, обогревает дом и накапливает тепловую энергию в баке с водой;
- накопление теплоты необходимо и для котлов на твердом топливе, которые наоборот, останавливаются в ночное или другое время, если некому заложить в топку новую порцию дров или угля;
Агрегаты заводского изготовления представляют собой бак круглой формы, заполненный водой. В нее погружены несколько змеевиков, в них циркулирует теплоноситель котлового и других контуров отопления. Конструкция достаточно сложна в производстве и оттого недешева, в этом можно убедиться, посмотрев чертежи теплоаккумулятора.
Если попытаться взять за основу подобное устройство, чтобы самостоятельно изготовить теплоаккумулятор, то в конечном счёте он обойдется ненамного дешевле заводского. Медные или нержавеющие трубки и работа по навивке из них змеевиков, герметизация вводов и утепление отнимут у вас массу времени и денежных средств. Для домовладельцев, желающих произвести сборку и установку самодельного накопителя тепла, есть более простое решение, описанное ниже.
Расчет объема накопительного бака
Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.
Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.
Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:
- тепловая мощность, потребная на обогрев дома;
- время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.
Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:
Q = cmΔt
Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:
m = Q / c Δt, где:
- Q – общий расход тепловой энергии, в примере равен 50 кВт;
- с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
- Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.
m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.
Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой.
Рекомендации по изготовлению
Если требуется сделать аккумулирующую емкость с нуля, то лучше всего для этой цели использовать обычный листовой металл толщиной 2 мм. Варить бак можно и из нержавейки, но вовсе не обязательно, так как подобный материал обойдется очень дорого. Для удобства последующего утепления и простоты изготовления емкость лучше делать прямоугольной формы. Зная объем бака, легко рассчитать его габариты в соответствии с условиями его монтажа в котельной.
Совет. Если вы хотите обеспечить совместное функционирование накопительного сосуда и самотечной системы отопления, то нужно смастерить теплоаккумулятор открытого типа, то есть, обеспечить его сообщение с атмосферой через трубку в верхней части бака. Ставить его надо выше уровня радиаторов, для чего придется дополнительно сварить подставку из стальных труб или уголков.
В некоторых случаях нет смысла варить емкость с нуля, можно сделать водяной теплоаккумулятор из бочки. Хорошо подойдет железная бочка большой вместительности, в нее потребуется врезать два патрубка для присоединения к системе. Пластмассовые бочки применять рискованно из-за высокой температуры воды, разве что на маркировке изделия будет указана максимальная температура содержимого до 100 ºС.
Такое же предостережение мы даем тем домашним умельцам, что мастерят теплоаккумуляторы из еврокуба. Конечно, это очень удобный способ, но данная пластмассовая емкость рассчитана на максимальную температуру не более 70 ºС. Поэтому еврокуб подойдет в качестве накопительного бака, работающего с теплыми полами, где температура теплоносителя редко превышает 50 ºС, для радиаторных систем он не годится.
Чем утеплить теплоаккумулятор
Даже когда бак находится в теплом помещении, то разность температур между воздушной средой и теплоносителем слишком велика – от 50 до 70 ºС. Чтобы не терять тепло и не обогревать им топочную, надо обязательно выполнять утепление теплоаккумулятора. Проще всего это сделать с помощью пенопласта толщиной 100 мм и плотностью 25 кг/м3. Его легко клеить к металлическим стенкам и вырезать отверстия под патрубки.
Сгодится для утепления и минеральная вата той же толщины, хотя крепить ее несколько сложнее. Плотность материала – 135—145 кг/м3. Для круглых баков из бочек придется использовать рулонные утеплители типа ISOVER, тут придется изрядно повозиться с крепежом, особенно в нижней части емкости.
Ниже на видео показана установка и схема теплоаккумулятора с подключением его к котлу и отопительной системе:
Статья в тему: Как сделать отопление в частном доме — подробное руководство
Заключение
Использование накопительного бака позволяет экономить топливо при работе дровяных котлов и пользоваться выгодным ночным тарифом в случае с теплогенератором электрическим. В изготовлении бак не столь уж сложен, надо только иметь некоторые навыки.
cotlix.com
Аккумулятор тепла для системы отопления
Система отопления включает в себя, в привычном сложившемся годами представлении, три элемента — теплоисточник (котел), трубопроводы и непосредственно отопительные приборы (радиаторы). Но если это частный дом с котлом на твердом топливе (дрова, торфобрикет, уголь) и вы хотите повысить КПД и избавить себя от необходимости постоянно следить за топкой, то возможно стоит использовать в системе такой узел, как аккумулятор тепла. [содержание]
Принцип работы аккумулятора тепла
Основная задача, выполняемая теплоаккумулятором — увеличение инерционности системы отопления. Для этого увеличивают объем теплоносителя а, следовательно, и количество тепла, накапливаемое им. Таким образом, аккумулятор представляет изолированную емкость, врезанную в контур отопления.
Где рекомендуется использовать аккумулятор тепла
Как уже говорилось выше, аккумулятор значительно увеличивает инерцию системы, то есть, хотя теплоноситель дольше нагревается, он накапливает больше тепла и дольше его отдает и уменьшает скачки температуры.
Внутреннее устройство теплоаккумулятораТаким образом, если дом подключен к центральному отоплению или система в качестве теплогенерирующего оборудования использует котлы на газовом или жидком топливе работающие в автоматическом режиме, теплоаккумуляторы это просто лишние затраты материала и средств. Но существуют случаи, когда их применение более чем оправдано:
- Если в системе отопления применяют котлы на твердом топливе (особенно без бункерной загрузки), и нет возможности обеспечить их постоянное обслуживание (в частном доме). В этом случае аккумулятор тепла обеспечит постоянную стабильную температуру в помещении, и даже сможет сгладить неизбежные скачки при чистке и удалении золы;
- Если применяется электрическое водяное отопление и применяется дифференцированная система оплаты за электроэнергию. Теплоаккумуляторы позволят произвести накопление тепла в часы, когда тариф минимальный, а в дальнейшем времени можно использовать нагреватели на минимальной мощности;
- Если система отопления имеет периоды пикового разбора тепловой энергии (чаще всего это связано с расходами на подогрев воды, например при интенсивной работе душевых), а монтаж дополнительно котла нецелесообразен. Аккумулятор сможет обеспечит отдачу тепла в эти как правило непродолжительные промежутки времени.
Где теплоаккумулятор будет «лишним»
Иногда для отопительных систем наоборот желателен быстрый набор температуры и ее снижение, в этом случае увеличенное количество теплоносителя, которое накапливают аккумуляционные емкости, будет только мешать быстрому нагреву и остыванию и точной регулировке температуры. В частности:
- Если отопление нужно только в короткие промежутки времени и нежелателен перерасход топлива. Например, котельная работает на обогрев сушилки, которая используется только периодически. В этом случае не имеет смысла греть накопленным теплом пустое помещение, из которого выгружен материал.
- Если кроме отопления теплоустановка используется еще и для обеспечения теплом какого-то технологического оборудования и требуется быстрая и точная смена температурных режимов — повышенная инерция будет только мешать.
Как правильно врезаются теплоаккумуляторы
Если применяется система отопления с принудительной циркуляцией, то точка врезки не играет особого значения, так как доставку тепловой энергии от накопителя осуществляет насос. Можно выбрать любое удобное место учитывая то, что аккумулятор имеет приличные габариты.
Для его корректной работы необходимо правильно расположить подключающие патрубки — вход (по движению носителя тепловой энергии в системе) в нижней части, выход сверху.
Схема подключения теплового аккумулятораЕсли используется отопление с естественной циркуляцией, то место врезки играет уже большую роль. Многие совершают ошибку, совмещая теплоаккумуляторы и расширительные баки. Расширительный бак располагается в самой верхней точке отопления и горячая вода из него может начать движение, по трубам только остывая и увеличивая свою плотность. Для эффективной работы аккумулятор тепловой энергии нужно располагать внизу на подающем трубопроводе отопления и по возможности максимально близко к котлу.
Можно ли собрать и установить аккумулятор тепловой энергии самостоятельно?
Аккумуляторы тепловой энергии с конструктивной точки зрения довольно просты — это емкость с теплоизолированными стенками, снабженная патрубками для подключения в систему отопления. Поэтому собрать или приспособить емкости под аккумуляторы не составит трудности для любого человека, который имеет навыки слесарных и сварочных работ.
Может только возникнуть вопрос расчета теплоизоляции стенок. Но в этом случае можно применить принцип «лучше больше чем меньше», так как для баков, используемых в качестве теплоаккумуляторов, ввиду их формы не существует понятие эффективного радиуса теплоизоляции.
На видео ниже показана схема установки и принцип работы теплового аккумулятора:
all-for-teplo.ru
Теплоаккумулятор для котлов отопления - назначение, расчет и монтаж
Отсутствие возможности использовать в качестве источника энергии для обогрева жилья относительно недорогой природный газ вынуждает хозяев домов искать другие приемлемые решения. Так, в регионах, где нет особых проблем с заготовкой или приобретением дров, на помощь приходят твёрдотопливные котлы. Случается и так, что единственной альтернативой становится электрическая энергия. Кроме того, все активнее используются новые технологии, позволяющие направлять на нужды отопления энергию солнечного излучения.
Теплоаккумулятор для котлов отопления
Все эти подходы не лишены существенных недостатков. Так, к ним можно отнести неравномерность, выраженную периодичность поступления тепловой энергии. В случае с электрическим котлом основным негативным фактором будет высокая стоимость потребленной энергии. Очевидно, что существенно поднять экономичность системы отопления, улучшить эффективность, равномерность ее работы, максимально упростить эксплуатационные операции помогло бы включение в общую схему специального прибора, который стал бы накапливать невостребованную в текущий момент тепловую энергию и отдавать ее по мере необходимости. Именно такую функцию выполняет теплоаккумулятор для котлов отопления.
Содержание статьи
Основное предназначение теплоаккумулятора системы отопления
- Простейшая система отопления с твердотопливным котлом обладает выраженной цикличностью работы. После загрузки дров и их розжига, котел постепенно выходит на максимальную мощность, активно передавая тепловую энергию в контуры отопления. Но по мере прогорания загрузки теплоотдача начинает постепенно снижаться, и теплоноситель, разносимый по радиаторам, остывает.
Работа обычного твердотопливного котла характеризуется выраженным чередованием пиков и «провалов» в выработке тепловой энергии
Получается, что в период пиковой выработки тепла оно может остаться невостребованным, так как настроенная, оснащенная термостатическим регулированием система отопления лишнего не возьмет. Но в период догорания топлива и, тем более, простоя котла тепловой энергии будет явно недоставать. В итоге часть топливного потенциала расходуется просто впустую, но при этом хозяевам приходится достаточно часто заниматься загрузкой дров.
В определенной степени остроту этой проблемы можно снизить установкой котла длительного горения, но полностью снять – не получается. Несовпадение пиков выработки тепла и его потребления может оставаться достаточно существенным.
- В случае с электрокотлом на первый план выступает высокая стоимость потребляемой энергии, что заставляет хозяев задуматься о максимальном использовании оборудования в периоды действия льготных ночных тарифов и минимизации потребления в дневные часы.
Выгоды использования дифференцированной тарификации электроэнергии
При грамотном подходе к потреблению электроэнергии льготные тарифы могут принести весьма ощутимую экономию средств. Об этом подробно рассказано в специальной публикации портала, посвященной двухтарифным электросчетчикам.
Напрашивается очевидное решение – накапливать тепловую энергию ночью, чтобы достичь минимального потребления ее днем.
- Еще ярче выражена периодичность выработки тепловой энергии в случае использования солнечных коллекторов. Здесь прослеживается зависимость не только от времени суток (ночью поступление вообще нулевое).
Работа солнечного коллектора очень зависима и от времени суток, и от погоды
Не поддаются никакому сравнению пики нагрева в яркий солнечный день или в пасмурную погоду. Понятно, что напрямую ставить свою систему отопления в зависимость от текущих «капризов» природы – никак нельзя, но и пренебрегать столь мощным дополнительным источником энергии также не хочется. Очевидно, что требуется какое-то буферное устройство.
Эти три примера, при всей их разноплановости, объединяет одно общее обстоятельство – явное несовпадения пиков выработки тепловой энергии с рациональным равномерным ее использованием на нужды отопления. Для устранения этого дисбаланса и служит специальный прибор, называемый теплоаккумулятором (тепловым накопителем, буферной емкостью).
Принцип его действия основан на высокой теплоемкости воды. Если значительный ее объем в период пикового поступления тепловой энергии разогреть до необходимого уровня, то в течение определенного периода можно для нужд отопления использовать этот накопленный энергетический потенциал. Для примера, если сравнивать теплофизические показатели, то всего один литр воды при остывании на 1°С способен разогреть кубометр воздуха на целых 4 °С.
Тепловой аккумулятор всегда представляет собой объемный резервуар с эффективной внешней термоизоляцией, подключенный к контуру (контурам) источника тепла и контурам отопления. Простейшую схему лучше рассмотреть на примере:
Наглядная демонстрация принципа работы простейшего теплового аккумулятора
Самый простой по конструкции теплоаккумулятор (ТА) – это вертикально расположенный объемный бак, в который с двух противоположный сторон врезаны четыре патрубка. С одной стороны он подключён к контуру твердотопливного котла (КТТ), а с другой – к разведенному по дому контуру отопления.
После загрузки и розжига котла циркуляционный насос (Nк) этого контура начинает прокачивать теплоноситель (воду) через теплообменник. Из нижней части ТА в котел поступает остывшая вода, а в верхнюю прибывает разогретая в котле. Из-за существенной разницы плотности остывшей и горячей воды ее активного перемешивания в баке не будет – в процессе горения топливной закладки будет происходить постепенное заполнение ТА горячим теплоносителем. В итоге, при правильном расчете параметров, после полного прогорания заложенного горючего, емкость будет заполнена горячей водой, разогретой до расчетного уровня. Вся потенциальная энергия топлива (за вычетом, конечно, неизбежных потерь, отраженных в КПД котла), преобразована в тепловую, которая накоплена в ТА. Качественная термоизоляций позволяет сохранять температуру в баке в течение многих часов, а иногда даже – и дней.
Вторая стадия – котел не работает, но функционирует система отопления. С помощью собственного циркуляционного насоса контура отопления происходит прокачка теплоносителя по трубам и радиаторам. Забор производится сверху, из «горячей» зоны. Интенсивного самостоятельного перемешивания опять же не наблюдается – по уже упомянутой причине, и в трубу подачи поступает горячая вода, снизу возвращается охлажденная, и бак постепенно отдает свой нагрев в направлении снизу вверх.
На практике, в процессе топки котла отбор теплоносителя в систему отопления, как правило, не прекращается, и ТА будет накапливать лишь избыточную энергию, которая в текущий момент остается невостребованной. Но при правильном расчете параметров буферной емкости, ни один киловатт тепловой энергии не должен пропасть даром, и к концу цикла топки котла ТА должен быть в максимальной мере «заряжен».
Понятно, что цикличность работы подобной системы с установленным электрическим котлом будет завязана на льготные ночные тарифы. Таймер блока управления включит и выключит питание в установленный срок вечером и утром, а в течение дня контуры отопления будут питаться только (или преимущественно) из теплоаккумулятора.
Конструктивные особенности и основные схемы подключения различных теплоаккумуляторов
Итак, теплоаккумулятор всегда представляет собой объемный резервуар вертикального цилиндрического исполнения, имеющий высокоэффективную термоизоляцию и снабженный патрубками для подключения контуров генерации тепла и его потребления. А вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих моделей.
Основные типы конструкций теплоаккумуляторов
Теплоаккумулятор с прямым подключением контуров выработки и потребления тепловой энергии
1 – Самый простой тип конструкции ТА. Подразумевается прямое подключение и источников тепла, и контуров потребления. Такие буферные емкости используются в следующих случаях:
- Если в котле и во всех контурах отопления применяется одинаковый теплоноситель.
- Если максимально допустимое давление теплоносителя в контурах отопления не превышает аналогичный показатель котла и самого ГА.
В том случае, когда требование выполнить невозможно, подключение контуров отопления может производиться через дополнительные внешние теплообменники
- Если температуры в трубе подачи на выходе их котла не превышает допустимой температуры в контурах отопления.
Впрочем, это требование также может быть обойдено при установке на контуры, требующие более низкого температурного напора, смесительных узлов с трёхходовыми кранами.
Теплоаккумулятор со встроенным теплообменником
2 – Теплоаккумулятор снабжен внутренним теплообменником, расположенным в нижней части емкости. Теплообменник обычно представляет собой спираль, свитую из стальной нержавеющей трубы, обычной или гофрированной. Таких теплообменников может быть несколько.
Подобный тип ТА применяется в следующих случаях:
- Если показатели давления и достигаемой температуры теплоносителя в контуре источника тепла существенно превосходят допустимые значения для контуров потребления и для самой буферной емкости.
- Если есть необходимость подключения нескольких источников тепла (по бивалентному принципу). Например, на помощь котлу приходят гелиосистема (солнечный коллектор) или геотермальный тепловой насос. При этом чем меньше температурный напор источника тепла, тем ниже должен в ТА размещаться его теплообменник.
- Если в контурах источника тепла и потребления используется различный тип теплоносителя.
В отличие от первый схемы, такому ТА свойственно активное перемешивание теплоносителя в емкости – нагрев происходит в нижней ее части, и менее плотная горячая вода стремится вверх.
На схеме по центру ГА показан магниевый анод. За счет более низкого электропотенциала он «оттягивает» на себя ионы тяжелых солей, не допуская зарастания накипью внутренних стенок бака. Подлежит периодической замене.
Теплоаккумулятор со встроенным проточным теплообменником горячего водоснабжения
3 – Теплоаккумулятор дополнен проточным контуром горячего водоснабжения. Вход холодной воды осуществляется снизу, подача до точки горячего водоразбора, соответственно, снизу. Большая часть теплообменника расположена в верхней части ТА.
Такая схема считается оптимальной для условий, когда потребление горячей воды отличается достаточной стабильностью и равномерностью, без выраженных пиковых нагрузок. Естественно, теплообменник должен быть исполнен из металла, отвечающего нормам пищевого водопотребления.
В остальном же схема схода с первой, с прямым подключением контуров генерации тепла и его потребления.
Теплоаккумулятор со встроенным баком горячего водоснабжения
4 – Внутри теплоаккумулятора размещен бак для создания запаса горячей воды для бытового потребления. По сути, такая схема напоминает встроенный бойлер косвенного нагрева.
Применение подобной конструкции в полной мере оправдано в случаях, когда пик выработки тепловой энергии котлом не совпадает с пиком потребления горячей воды. Иными словами, когда сложившийся в доме бытовой уклад предполагает массовое, но довольно непродолжительное расходование горячей воды.
Все перечисленные схемы могут варьироваться в различных комбинациях – выбор конкретной модели зависит от сложности создаваемой системы отопления, количества и типа источников тела и контуров потребления. Обратите внимание, в большинстве теплоаккумуляторов предусмотрено множество выходных патрубков, разнесенных по вертикали.
Разнесенные по вертикали патрубки подключения контуров позволяют оптимально использовать образующийся в теплоаккумуляторе температурный градиент
Дело в том, что при любой схеме внутри буферной емкости так или иначе образуется температурный градиент (разница в температурном напоре по высоте). Появляется возможность подключения контуров системы отопления, требующих различных температурных режимов. Это существенно облегчает окончательное термостатическое регулирование теплообменных приборов (радиаторов или «теплых полов»), с минимальными ненужными потерями энергии и снижением нагрузки на регулирующие устройства.
Типовые схемы подключения теплоаккумуляторов
Теперь можно рассмотреть основные схемы установки теплоаккумуляторов в систему отопления.
 | Температурный режим и давление одинаковы в котле и в контурах отопления. Требования к теплоносителю совпадают. На выходе из котла и в ТА поддерживается постоянная температура. На приборах теплообмена регулировка ограничивается только количественным изменением проходящего через них теплоносителя. |
 | Подключение в самому теплоаккумулятору, в принципе, повторяет первую схему, но регулировка режимов работы теплообменных приборов осуществляется по качественном принципу – с изменением температуры теплоносителя. Для этого в схему включены термостатические узлы смешения, например, трехходовые клапаны. Такая схема позволяет наиболее рационально использовать накопленный теплоаккумулятором потенциал, то есть его «заряда» хватит на более продолжительное время. |
 | Такая схема, с циркуляцией теплоносителя в малом контуре котла через встроенный теплообменник, применяется, когда давление в этом контуре превышает допустимое в приборах отопления или в самой буферной емкости. Второй вариант – в котле и в контурах отопления применены разные теплоносители. |
 | Исходные условия аналогичны схеме №3, но применен внешний теплообменник. Возможные причины такого подхода: - площади теплообмена встроенного «змеевика» недостаточно для поддержания требуемой температуры в телоаккумуляторе. – ранее уже был приобретён ТА без внутреннего теплобменника, а модернизация системы отопления потребовала именно такого подхода. |
 | Схема с организацией проточного обеспечения горячей водой через встроенный спиралевидный теплообменник. Рассчитана на равномерное потребление горячей воды, без пиковых нагрузок. |
 | Такая схема, с использованием теплоаккумулятора со встроенным баком, рассчитана на пиковое потребление горячей воды, но не отличающееся высокой положительностью. После расходования созданного запаса и, соответственно, заполнения ёмкости холодной водой, нагрев до требуемой температуры может занять достаточно много времени. |
 | Бивалентная схема, позволяющая задействовать в системе отопления дополнительный источник тепловой энергии. В данном случае упрощенно показан вариант с подключением солнечного коллектора. Этот контур подключается к теплообменнику в нижней части теплоаккумулятора. Обычно подобная система рассчитывается таким образом, что основным источником является именно солнечный коллектор, а котел включается по мере необходимости, для догрева, при недостаточности энергии от основного. Солнечный коллектор, конечно, не догма – на его месте может быть и второй котел. |
 | Схема, которую можно назвать мультивалентной. В данном случае показано применение трех источников тепловой энергии. В роли высокотемпературного выступает котел, который, опять же, может играть лишь вспомогательную роль в общей схеме нагрева. Солнечный коллектор – по аналогии с предыдущей схемой. Кроме того, используется еще один низкотемпературный источник, который, вместе с тем отличается стабильностью и независимостью от погоды и времени суток – геотермальный тепловой насос. Чем меньше температурный напор из подключенного источника энергии, тем ниже место его подключения к теплоаккумулятору. |
Безусловно, схемы даны в очень упрощенном виде. А на деле подключение теплоаккумулятора в сложные, разветвленные системы, с различными контурами отопления, да еще и получающие нагрев от источников различной мощности и температуры, требуют высокопрофессионального проектирования с инженерными теплотехническими расчетами, с применением множества дополнительных регулировочных устройств.
Один из примеров – показан на рисунке:
Пример системы с несколькими источниками тепла и различными контурами отопления и ГВС
1 – твёрдотопливный котёл.
2 – электрический котел, включающийся лишь по мере необходимости и только в период действия льготного тарифа.
3 – специальный блок подмешивания в контуре высокотемпературного котла.
4 – гелио-станция, солнечный коллектор, который в погожие дни может выполнять роль основного источника тепловой энергии.
5 – теплоаккумулятор, к которому сходятся все контуры генерации тепла и его потребления.
6 – высокотемпературный контур отопления с радиаторами, с регулировкой режимов по количественному принципу – только и использованием запорной арматуры.
7 – низкотемпературный контур отопления – «теплый пол», в котором обязательно предусматривается качественное регулирование температуры нагрева теплоносителя.
8 – проточный контур горячего водоснабжения, снабженный собственным смесительным узлом для качественного регулирования температуры бытовой горячей воды.
Кроме всего перечисленного, в теплоаккумулятор могут быть встроены собственные электрические нагреватели – ТЭНы. Иногда бывает выгодно поддерживать с их помощью заданную температуру, не прибегая, например, лишний раз к неплановой растопке твердотопливного котла.
Дополнительный ТЭН, оснащенный собственной термостатической системой
Специальные дополнительные ТЭНы можно приобрести отдельно – их монтажная резьба обычно адаптирована к гнездам подключения, имеющимся на многих моделях тепловых аккумуляторов. Естественно, подключение электричество подогрева потребует установки дополнительного термостатического блока, который обеспечит включение ТЭНов только при падении температуры в ТА ниже установленного пользователем уровня. Некоторые нагреватели уже оснащены встроенным терморегулятором подобного типа.
Видео: Рекомендации специалиста по созданию системы отопления с твердотопливным котлом и теплоаккумулятором
Что необходимо учитывать при выборе теплоаккумулятора
Безусловно, подбор теплоаккумулятора рекомендуется проводить еще на стадии проектирования системы отопления дома, руководствуясь расчетными данными специалистов. Тем не менее, обстоятельства бывают разными, и знать основные критерии оценки такого прибора – все же нужно.
- На первом месте всегда будет стоять вместительность этой буферной емкости. Эта величина рассчитывается в соответствии с параметрами создаваемой системы, мощностью котла, необходимого количества энергии для нужд отопления, горячего водоснабжения. Одним словом, ёмкость должна быть таковой, чтобы обеспечить накопление всего избыточного на данный момент тепла, не допуская его потерь. О некоторых правилах расчета емкости будет рассказано ниже.
- От емкости, естественно, напрямую зависят габариты изделия и его масса. Эти параметры также являются определяющими – далеко не всегда и не везде получается разместить в выделенном помещении теплоаккумулятор необходимого объема, так что вопрос должен продумываться заранее. Случается, что баки большого объёма (свыше 500 литров) не проходят в стандартные дверные проемы (800 мм). При оценке массы ТА она должна учитываться вместе во всем объемом воды полностью заполненного прибора.
- Следующий параметр – максимально допустимое давление в создаваемой или уже функционирующей системе отопления. Аналогичный показатель ТА должен быть, во всяком случае, не ниже. Это будет зависеть от толщины стенок, типа материала изготовления, и даже формы емкости. Так, в буферных емкостях, рассчитанных на давление свыше 4 атмосфер (бар) обычно верхняя и нижняя крышки имеют сферическую (тороидальную) конфигурацию.
Теплоаккумулятор из нержавеющей стали, с крышками тороидальной формы, заключенный в термоизоляционный кожух.
- Материал изготовления емкости. Баки из углеродистой стали, с антикоррозийным покрытием стоят дешевле. Емкости из нержавейки, безусловно, дороже, но и гарантийный срок их эксплуатации тоже значительно выше.
- Наличие дополнительных встроенных теплообменников для контуров отопления или горячего водоснабжения. Об их предназначении уже упоминалось выше – выбираются модели в зависимости от общей сложности системы отопления.
- Наличие дополнительных опций – возможности встраивания ТЭНов, установки контрольно-измерительных приборов, устройств обеспечения безопасности – предохранительных клапанов, воздухоотводчиков и т.п.
- Обязательно оценивается толщина и качество внешней термоизоляции корпуса ТА, чтобы не пришлось заниматься этим вопросом самостоятельно. Чем лучше изолирован бак, тем естественно, дольше будет в нем храниться «тепловой заряд».
Особенности монтажа тепловых аккумуляторов
Установка теплового аккумулятора подразумевает соблюдение определенных правил:
- Все подключаемые контуры должны подсоединяться резьбовыми муфтами или фланцами. Сварных соединений не допускается.
- Подключаемые трубы не должны оказывать на патрубки ТА никакой статической нагрузки.
- Рекомендуется на всех подключаемых к ТА трубах установить запорную арматуру.
- На всех используемых входах и выходах устанавливаются приборы визуального контроля температуры (термометры).
- В нижней точке ТА или на трубе в непосредственной близости от него должен стоять дренажный вентиль.
- На всех трубах входа в теплоаккумулятор устанавливаются фильтры механической очистки воды – «грязевики».
- Во многих моделях сверху предусмотрен патрубок для подсоединения автоматического воздухоотводчика. Если такового нет, то воздухоотводчик обязательно устанавливается на самом верхнем выходном патрубке.
- В непосредственной близости от теплоаккумулятора предусматривается установка манометра и предохранительного клапана.
- Вносить какие бы то ни было самостоятельные изменения в конструкцию теплоаккумулятора, не оговоренные производителем – категорически запрещается.
- Установка ТА должна проводиться только в отапливаемом помещении, исключающем вероятность замерзания жидкости.
- Заполненный водой резервуар может иметь весьма значительную массу. Площадка род него должна быть способна выдержать столь высокую нагрузку. Нередко для этих целей приходится подливать специальный фундамент.
- Как бы ни устанавливался теплоаккумулятор, при этом должен обеспечиваться свободный поход к ревизионному люку.
Проведение простейших расчетов параметров теплоаккумулятора
Как уже упоминалось выше, всесторонний расчет системы отопления с несколькими контурами выработки и потребления тепловой энергии – это задача, посильная только специалистам, так как приходится учитывать очень много разносторонних факторов. Но определённые вычисления можно провести и собственными силами.
Например, в доме установлен твердотопливный котел. Известна его мощность, вырабатываемая при полной топливной загрузке. Экспериментальным путем определено время сгорания полной закладки дров. Планируется приобретение теплоаккумулятора, и необходимо определить, какой объем потребуется, чтобы гарантированно полезно использовать все выработанное котлом тепло.
За основу возьмем известную формулу:
W = m × с × Δt
W — количество тепла необходимое, чтобы нагреть массу жидкости (m) с известной теплоемкостью (с) на определенное количество градусов (Δt).
Отсюда несложно вычислить массу:
m = W / (с × Δt)
Не помешает принять в расчет КПД котла (k), так как потери энергии так или иначе неизбежны.
W = k × m × с × Δt, или
m = W / (k × с × Δt)
Теперь разбираемся с каждым из значений:
- m – искомая масса воды, из которой, зная плотность, несложно будет определить и объем. Не будет большой ошибкой посчитать из расчета 1000 кг = 1 м³.
- W – избыточное количество тепла, вырабатываемое в период топки котла.
Его можно определить, как разницу значений энергии, выработанной за время сгорания топливной закладки и затраченной в тот же период на отопление дома.
Максимальная мощность котла обычно известна – это паспортная величина, рассчитанная на оптимальные воды твёрдого топлива. Она показывает количество тепловой энергии вырабатываемой котлом в единицу времени, например, 20 кВт.
Любой хозяин всегда довольно точно знает, в течение какого времени у него прогорает топливная закладка. Допустим, это будет 2,5 часа.
Далее, необходимо знать, какое количество энергии в это время может быть израсходовано на отопление дома. Одним словом, необходимо значение потребности конкретного здания в тепловой энергии для обеспечения комфортных условий проживания.
Такой расчет, если значение необходимой мощности неизвестно, можно произвести самостоятельно – для этого есть удобный алгоритм, приведенный в специальной публикации нашего портала.
Как самостоятельно провести тепловой расчет для собственного дома?
Информация о количестве необходимой тепловой энергии для отопления дома бывает достаточно часто востребована – при выборе оборудования, расстановке радиаторов, при проведении утеплительных работ. С алгоритмом расчета, включающим удобный калькулятор, читатель может познакомится, открыв по ссылке публикацию, посвященную требованиям к установке газовых котлов.
Например, для отопления дома требуется 8,5 кВт энергии в час. Значит, за 2,5 часа сгорания топливной закладки будет получено:
20 × 2,5 = 50 кВт
За этот же период будет потрачено:
8,5 × 2,5 = 21,5 кВт
Избыточное тепло, которое необходимо сохранить в теплоаккумуляторе:
W = 50 – 21,5 = 28,5 кВт
- k – КПД котельной установки. Обычно указывается в паспорте изделия в процентах (например, 80%) или десятичной дробью (0,8).
- с – теплоемкость воды. Это – табличная величина, которая равна 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С.
- Δt – разница температур, на которую необходимо подогреть воду. Ее можно определить для своей системы опытным путем, промерив значения на трубе подачи и обратки при работе системы на максимальной мощности.
Допустим, что это значение равно
Δt = 85 – 60 = 35 °С
Итак, все значения известны, и осталось лишь подставить их в формулу:
m = 28500 / (0,8 × 1,164 × 35) = 874,45 кг.
Таким образом, чтобы полностью сохранить все выработанное котлом тепло при его работе на полной мощности потребуется 875 кг воды, то есть емкость примерно в 0,875 м³.
Такой же подход можно применить и в случае, если рассчитывается объем теплоаккумулятора, подключённого к электрическому котлу. Единственная разница – для расчета принимается не время топки, а временной интервал льготного тарифа, например, с 23.00 до 6.00 = 7 часов. Чтобы «унифицировать» эту величину, ее можно назвать, например, «период активности котла».
Чтобы упростить читателю задачу, ниже размещен специальный калькулятор, который позволит быстро рассчитать рекомендуемый объем теплового аккумулятора для имеющегося (планируемого к установке) котла.
Калькулятор расчета необходимого объема теплоаккумулятора
Полученное значение округляется в большую сторону и становится ориентиром при подборе оптимальной модели теплоаккумулятора. Они в специальных магазинах представлены в различном объемном исполнении.
Достоинства и недостатки включения в систему отопления теплоаккумулятора
Итак, подводя итоги публикации, вкратце сформулируем «плюсы» и «минусы» применения теплоаккумуляторов.
К достоинствам можно смело отнести следующее:
- Достигается экономия энергоресурсов, особенно в приложении к твёрдому топливу – выработанное тепло используется в максимальной мере. Возрастает КПД котла и всей системы отопления в целом.
- Котлы и другие элементы системы отопления получают надежную защиту от перегрева.
- Сводится до возможного минимума необходимость вмешательства в работу системы, сокращается количество загрузок твёрдого топлива.
- Вся система работает более плавно и легко поддается контролю и точным регулировкам. Обеспечивается стабильный установленный нагрев во всех помещениях дома.
- Появляется возможность подключения альтернативных источников энергии. При грамотном подходе это дает нешуточную экономию денежных средств. Например, в дневное время основная нагрузка ложится на гелио-станцию, ночью, пока действует льготный тариф, «эстафету» перехватывает тепловой насос, а возможную недостачу компенсирует компактный газовый котел.
- Установкой теплового аккумулятора одновременно можно решить и проблему горячего водоснабжения своего жилья.
Недостатков немного, но о них тоже следует упомянуть:
- Установка будет иметь какой-то смысл, если мощность котла или иных источников тепла существенно, как минимум вдвое, превышает расчетные значения потребной тепловой энергии для отопления жилья.
- Система с теплоаккумулятором всегда обладает очень высокой инерционностью, то есть от момента пуска д выхода в расчетный режим работы может пройти немало времени. Нет смысла применять ее в с системах отопления, где требуется быстрый нагрев помещений, например, в загородных домах, которые посещаются хозяевами зимой лишь время от времени.
- Оборудование, как правило, очень громоздкое, что создает немало проблем при его транспортировке, разгрузке, заносе в помещения и монтаже. Так как обязательным условием является установка ТА в непосредственной близости к котлу, для котельной потребуется весьма немалая площадь.
- Тепловые аккумуляторы относятся к категории дорогостоящих покупок – их цена вполне сопоставима, а нередко даже превосходит стоимость котлов. Правда, высока вероятность того, что затраты быстро окупятся экономией на энергоресурсах.
Правда, последний из перечисленных недостатков подвигает народных умельцев к разработке и монтажу собственных моделей теплоаккумуляторов.
Сложно ли изготовить теплоаккумулятор самостоятельно?
Наверное, российскому самодеятельному мастеру – все по плечу! Для примера — технологические рекомендации по самостоятельному изготовлению теплового аккумулятора приведены в специальной публикации нашего портала.
Видео: преимущества системы отопления со встроенным теплоаккумулятором
stroyday.ru
Завод Кварцевых обогревателей ТЕПЛОПИТ.БЕЛ из Минска.
Кварцевый обогреватель №1 из Беларуси
Кварцевый обогреватель 250 Ватт с увеличенной теплоотдачей и теплоемкостью пр-во Беларусь торговой марки ТеплопитБел является наиболее оптимальным решением при выборе прибора отопления в жилом фонде и помещениях социально-бытового предназначения. Потребление в сутки одного обогревателя с термодатчиком составит 2,5-2,8 Кв., на площадь обогрева помещения до 12 м². За счет подключения датчика Вы дополнительно сэкономите до 30-40% электроэнергии.
Напыление натуральной крошки на обогреватель это НОУ-ХАУ компании ТеплопитБел, а для пользователя это реальное увеличение площади излучаемого тепла прибором и увеличение КПД - 99,9%.!!!
Качество нашей продукции подтверждено Сертификатом мирового стандарта системы менеджмента качества СТБ ISO 9001-2015 и Сертификатом EAC-таможенного союза.
Наша продукция рекомендована к использованию одним из ведущих институтов НАН Республики Беларусь
Купить оборудование можно в Минске у производителя и разработчика уникальных чудо-обогревателей компании ООО «АзияОпт» и Индивидуального предпринимателя Гончаренко Р.М. При покупке электрообогревателя предусмотрены скидки и бонусы (в зависимости от сезонности) и мы рекомендуем уважаемым покупателям не затягивать приобретение, когда спрос на нашу продукцию увеличивается. Наиболее оптимальное время покупки со скидкой — это летние месяцы.
Модели с повышенной теплоемкостью 250-300 Ватт

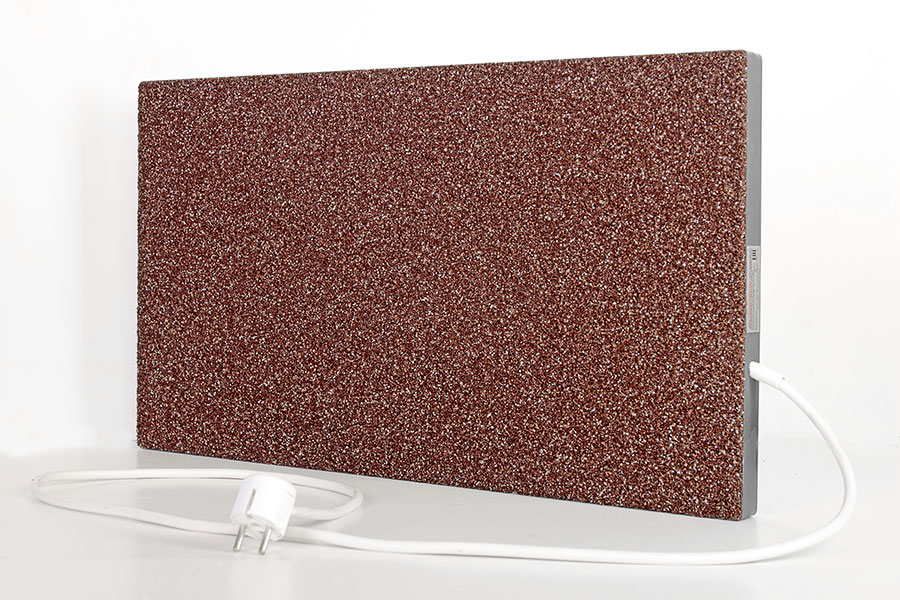

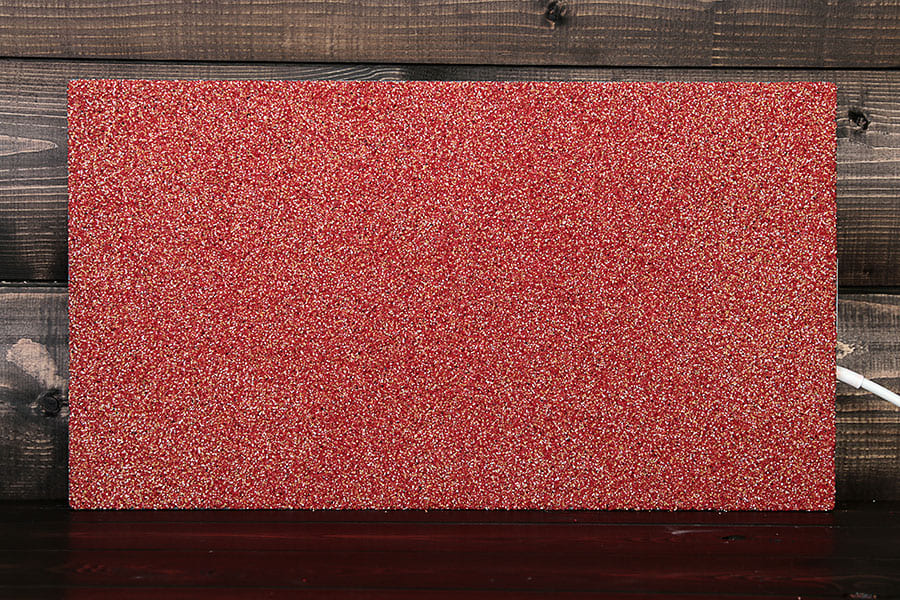

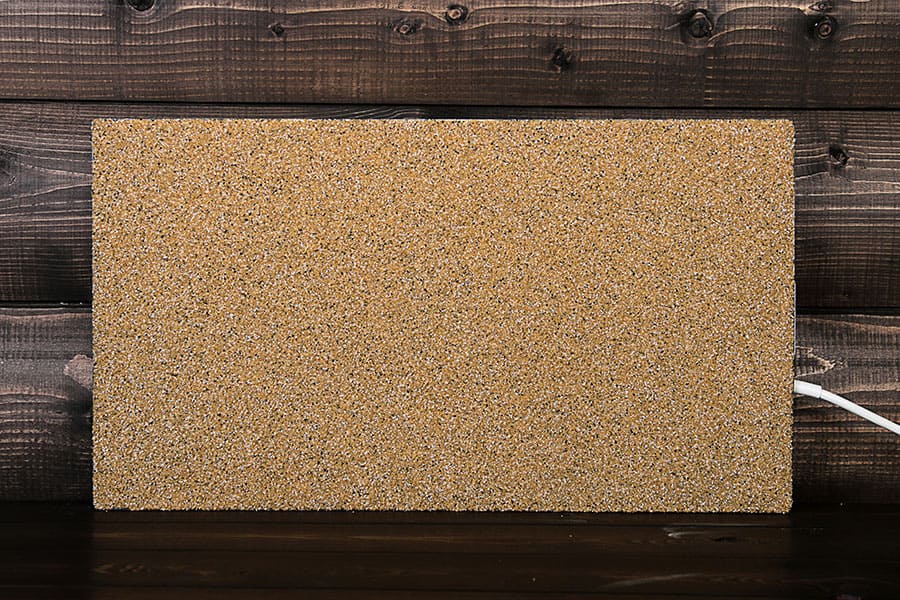

Компания выпускает несколько моделей. Модель с покрытием натуральной крошкой-наиболее распространённый вариант для дачных домов и коттеджей, офисов и административных-зданий. Теплоотдача и теплоёмкость данной модификации является выигрышной по сравнению с гладким покрытием. За счет покрытия натуральной природной крошкой (песок) панели мы в несколько раз увеличили площадь излучения теплого воздуха в помещение. Вы спросите за счет чего? Если взглянуть на камушек под микроскопом, то увидим углы, грани, ребра. В этом и кроется ответ на вопрос. Каждый камушек при развертке в горизонтальную площадь в разы увеличит свою площадь. Так и у наших обогревателей, не меняя размер поверхности мы увеличили площадь излучения нашего прибора. Все очень просто.
Характеристики и технические возможности ТеплопитБел
Мощность электронагревателя может быть выбрана покупателем по желанию от 250-350Ватт в зависимости от предназначения. Так в помещениях жилищного предназначения с хорошо утепленными функциями набольшей популярностью пользуются модели с потреблением 250 Ватт. Температура поверхности при разогреве составляет 80-95°. Нагревательный элемент-нихромовая спираль не соприкасается с воздухом и не сжигает кислород. Пожаробезопасность вашего дома обеспечена. Нагревательный элемент крепиться на стену тем самым не отбирает вашу жилую площадь, не мешает передвигаться, и что самое главное повесив панель на стену Вы увеличиваете его способность конвекции теплого воздуха в помещении. Прибор имеет заземление. Корпус-рамка изготовлена из алюминиевого тавра и покрыта с двух сторон диэлектрической краской. Тем самым обеспечивая безопасность и долговечность оборудования.

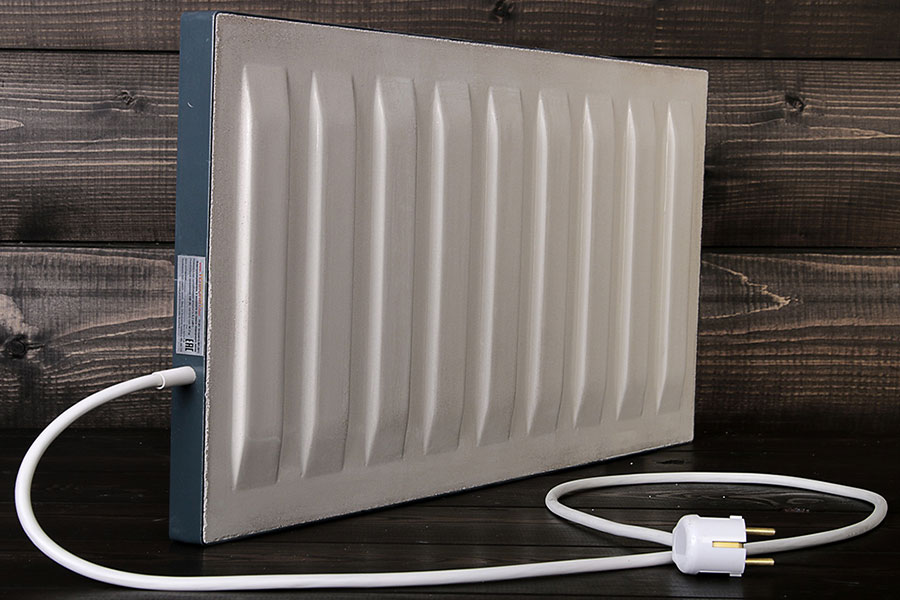

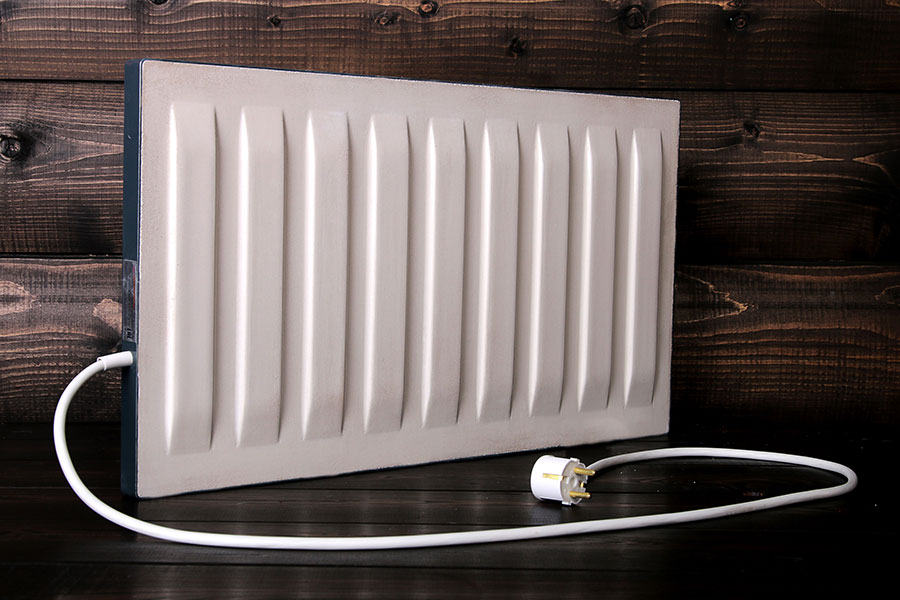

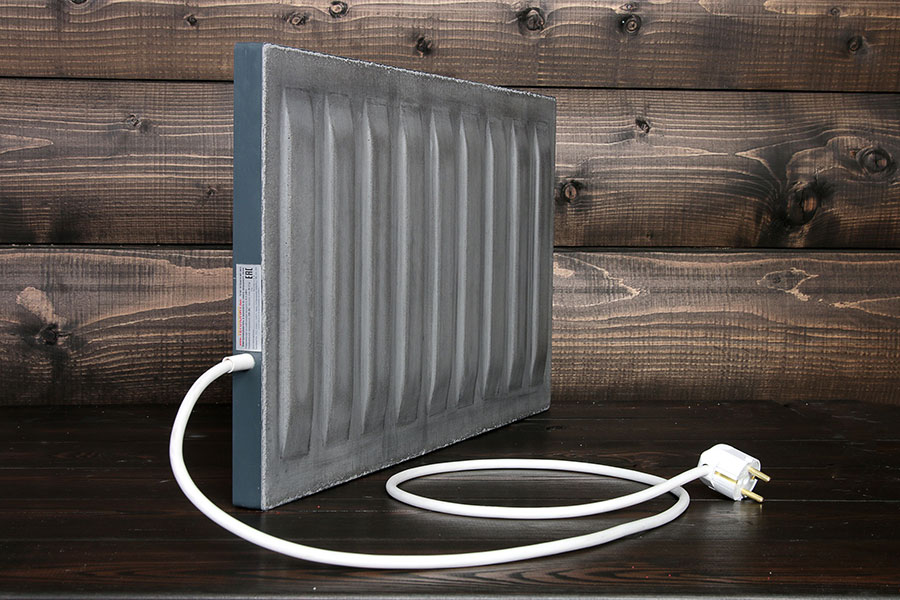

Модели без покрытия
Данная модель рассчитана на бытовые и вспомогательные помещения их также можно устанавливать в жилых и административных помещениях, гаражах, подвалах, бытовках и других объектах социального назначения. Выпускаются модели с потреблением 300 Ватт., глянцевого, серого и бежевого цвета.
ВНИМАНИЕ: в связи с тем, что на рынке появились обогреватели без заземления с Классом защиты «0» внимательно отнеситесь к такого рода предложениям. Класс защиты «0» - это полное отсутствие защиты от поражения электрическим током человека.
Для покупателей из России! В связи, с участившимися случаями подделки нашей продукции в РФ Предупреждаем!!! Продукция торговой марки "ТеплопитБел" - Кварцевый обогреватель реализуется за пределы Республики Беларусь только компаниями ООО "АзияОпт" и Индивидуальным предпринимателем Гончаренко Р.М. Любые предложения о продаже обогревателей ТеплопитБел в России считать контрафактом.
teploplit.by
