Монтаж водопровода – дело непростое. Сложность в том, что нужно правильно выбрать материал, из которого будут выполнены трубы. Сегодня наравне со стальными аналогами устанавливаются металлопластиковые, ПВХ и ПНД изделия. Их резка определяет качество соединений, поэтому важно, чтобы был выбран грамотный подход к монтажу.
Пример резки трубы
О стальных аналогах
После того как произведены замеры длины трубопровода, делается резка изделий. Для этого используется специальный станок или ножницы. Эти устройства позволяют сделать ровный срез, в результате чего соединения трубы получаются герметичными. Опытные специалисты могут себе позволить использовать болгарку. Только профессионалы умеют резать этим инструментом, так как важно правильно направить диск, чтобы его не сломать.
Если в качестве инструмента выбрана именно болгарка, то после того как резка окончена, необходимо обработать края. Для грубой обработки можно использовать также отрезную пилу, а для более точной – напильник. Стальные трубы режутся по-разному. Сегодня для этих целей производятся специальные машины, к примеру, электрический труборез. С его помощью резать изделия легко, при этом не потребуется дальнейшая обработка.
Металлопластик
Эти трубы также рекомендуется резать с помощью специальной машины. Однако некоторые профессионалы «не любят» специальные инструменты, предпочитая работать ножовкой. Такой подход также допустим, но необходимо иметь опыт. Если его нет, то выручит труборез или специальный станок.
Чем же плоха некачественная резка? Чревата она тем, что герметичность нарушается. Заусенцы порвут прокладку, к тому же из-за неровного среза она плохо обжимается, что также приводит к плохой герметичности.
ПНД
Полиэтиленовые трубы неприхотливы, однако для их резки используются также специальные инструменты.
- Круглый резак. Необходим для быстрой резки. С его помощью исключается образование стружки.
- Секатор. Также нужен для быстрой резки, однако инструмент используется при обработке тонкостенных изделий.
- Гильотина. С помощью прибора режутся лишь те аналоги, диаметр которых от 63 до 350 мм. С помощью гильотины исключается образование стружки, изделие не деформируется.
- Труборез. Позволяет нарезать изделия, диаметр которых варьируется в пределах от 3 до 27 мм.
- Электрорезак. Актуален при необходимости сделать перпендикулярный срез.
Чтобы резать трубы из полиэтилена, не обязательно использовать ножницы, тем более не рекомендована болгарка, лучше использовать профессиональные инструменты.
ПВХ
Трубы, выполненные из этого материала, особенно актуальны при монтаже канализации. Их использование обусловлено оптимальными техническими характеристиками. Резка изделий может производиться ножовкой, но в ряде случаев используются специальные ножницы. Если всё же выбрана ножовка, то следует выбрать полотно с очень мелкими зубьями. В противном случае по контуру окружности останутся большие заусенцы.Резка трубы ПВХ не всегда выполняется с помощью специальных средств, однако, эти изделия необходимо доводить вручную, если используются такие инструменты, как пила. Некоторые мастера используют тонкий трос, натягивая его словно струну. Это позволяет сделать ровный спил.
Правильный подход
Если под рукой есть труборез или специальные ножницы, то лучше использовать именно эти средства. Они созданы специально для резки труб, поэтому получается хороший срез без заусенцев и стружки. Даже профессионалы стремятся использовать эти устройства, так как обработка с их помощью производится быстро. Сегодня производится большой выбор приборов, достаточно выбрать тот, который актуален.
trubygid.ru
Как резать металлопластиковые трубы - Трубы и сантехника
Оборудование для установки фитингов:- для обжимных нужны два гаечных ключа подходящего размера;
- для пресс-фитингов — обжимные клещи.
Ручные обжимные клещи или пресс, устройство для резки МП-труб и калибратор. Собственно это весь инструмент, необходимый для установки пресс-фитингов и монтажа металлопластиковых труб
В принципе все. Вместо трубореза можно использовать пилу с полотном по металлу, но надо будет делать срезы строго перпендикулярно к поверхности. Если вы своему глазомеру на доверяете, возьмите плотницкое стусло.
Порядок подготовки
Продаются металлопластиковые трубы небольшого диаметра в бухтах. Перед монтажом отрезают от бухты кусок требуемой длины. При этом надо учитывать длину, которая заходит на фитинг. То есть, надо отрезать кусок с небольшим запасом — в 1,2-1,5 см.
Края отрезка осматривают, если есть заусенцы (при резе труборезом их не бывает, это недостаток при отрезании пилой), их выравнивают. Далее при помощи фаскснимателя или куска наждачной бумаги снимают фаску — стачивают под углом пластик как внутри трубы, так и снаружи.
Отрезаем, калибруем, снимаем фаску
После этого берут калибратор, с усилием вгоняя его в трубу и проворачивая, выравнивают геометрию, заодно выпрямляя «задавленные» внутрь края. После этого можно приступать к монтажу металлопластиковых труб и установке фитингов.
Как выровнять кусок металлопластиковой трубы
Как уже говорили, этот вид труб идет в бухтах, то есть они скручены. Отрезав кусок, руками вы его немного распрямите, но как добиться идеальной ровности. Это важно, если монтаж трубопровода открытый. Рецепт прост:
- Находите ровную доску или кусок ДСП, фанеры и т.д.
- Выравниваемый отрезок заворачиваете в мягкую ткань (можно в старое махровое полотенце).
- На доске выкатываете, ровняя.
Обычно при разводке водопровода местами трассу приходится выгибать, местами укладывать прямые участки
После того, как отрезок станет ровным, можно калибровать его края.
Монтаж металлопластиковых труб при помощи компрессионных фитингов
Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.
Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.
Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.
Так выглядят компрессионные фитинги
Ассортимент фитингов широк уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.
Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:
- Гайка и кольцо надеваются на трубу.
- Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.
- Кольцо натягивается тоже до упора на фитинг.
Перед затягивание гайки
На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).
Установка обжимных (пресс или пуш) фитингов на МП-трубы
Монтаж металлопластиковых труб с помощью обжимных фитингов требует наличия специальных клещей. Они есть ручные, есть электрические. Любые снабжены набором накладок под разные диаметры. Ручные, естественно, стоят дешевле. Это оборудование не обязательно покупать — понадобится оно только раз. Намного выгоднее взять в аренду.
Пресс-фитинг для МП-труб
Состоит пресс-фитинг из двух частей — собственно корпуса и обжимной гильзы. Перед тем как соединить металлопластиковые трубы, проводят подготовку среза. Она такая же как при использовании компрессионных фитингов, но фаску снимают только изнутри. Далее порядок действий такой:
- На трубу надевают гильзу.
- На фитинг устанавливают прокладку для предотвращения электрохимической коррозии.
- Тубу надевают на фитинг — до упора. На корпусе фитинга есть отверстие, в котором должно быть видно край трубы.
- Берут клещи, в которых установлены подходящие накладки (нужного диаметра). Клещи устанавливают вплотную к краю фитинга, соединив ручки пресса вместе обжимают деталь. В результате на гильзе должны быть явно видны две вогнутые полосы. Их глубина должна быть одинаковой. После обжима фитинги могут вращаться вокруг трубы.
На этом все, монтаж металлопластиковых труб с помощью пресс фитинга закончен. Подобный стык выдерживает давление до 10 атм, чего достаточно для большинства систем. Не подходит только для систем отопления домов с этажность. больше 16. У них давление в системе может быть больше.
Как согнуть металлопластиковую трубу
Часто монтаже металлопластиковых труб возникает необходимость изогнуть трубу. Сделать это можно руками или с помощью пружины. Проще и быстрее работать с пружиной, но ее надо купить (стоит недорого). Пружина вставляется внутрь трубы и сгибается в требуемом направлении. Труба повторяет изгиб, пружина вынимается. Гнуть металлопластиковые трубы с пружиной просто — больших усилий не требуется, действия легко контролируются, есть возможность откорректировать результат.
Чем хорош данный способ — вы не сможете пережать стенки, что случается при приложении излишних усилиях в ручном способе. Также не получиться сделать более крутой изгиб (с радиусом меньше минимального) и сжать стенки на сгибе, заузив проходное сечение.
Пружина для гибки металлопластиковых труб
Руками гнуть МП-трубы надо постепенно. Беретесь руками с двух сторон от места сгиба (на одинаковом расстоянии от центра будущей дуги), большие пальцы снизу подпирают трубу. В таком положении начинаете края опускать вниз, одновременно большими пальцами давите наверх.
Ручная гибка металлопластиковых труб
При таком способе иногда от чрезмерных усилий труба теряет свою геометрию. Это негативно сказывается на ее пропускной способности. Такие участки ставить в водопровод или отопление нельзя. Чтобы избежать таких ситуаций, место сгиба нагревают. Делать это можно только при помощи строительного фена. Использовать открытый огонь нельзя. Разогретый пластик согнуть просто. При этом он не сдавливается (главное — не переусердствуйте).
Способы гибки МП труб
Еще один способ избежать деформации — насыпать внутрь песок. Он не даст стенкам сжиматься.
Как крепить к стенам
При открытой прокладке трубопровода, его требуется каким-то образом фиксировать на стенах. Обычно для этого используются специальные пластиковые клипсы. Они есть одинарные — для прокладки одной нитки трубопровода. Обычно используются при разводке водопровода. Есть сдвоенные — чаще всего их устанавливают на отопление — подача и обратка в двухтрубных системах идут параллельно.
Клипсы для монтажа металлопластиковых труб на стену
Эти клипсы устанавливают через каждый метр (можно чаще). Под каждую сверлится в стене отверстие, вставляется дюбель требуемого типа (подбирается в зависимости от типа материала, из которого сделаны стены). Большой нагрузки не предвидится, но намного привлекательнее смотрится водопровод и отопление, если все выложено ровно, как по линеечке.
Нестандартные соединения: с металлическими трубами, переход на другой диаметр
При замене водопровода или отопления часто приходится соединять металл и металлопластик. Чаще всего это происходит на отводе от стояка. В этом случае металлическая труба обрезается на некотором расстоянии — в 3-5 см, на ней нарезается резьба. Далее на резьбу накручивается фитинг с накидной гайкой (цангой) или внутренней резьбой. Далее монтаж металлопластиковых труб идет по обычной технологии.
Некоторые виды фитингов, которые можно использовать при переходе с металла на металлопластик
Подбирается фитинг по диаметру металлической трубы, а резьба на переходнике должна быть внутренней — на трубе нарезается наружная. Это соединение требует уплотнения. Подматывают льном и подмазывают упаковочной пастой или просто используют фум-ленту.
Соединение двух труб разного диаметра происходит точно также. Только требуется соответствующий фитинг-переходник с гайками/ниппелями подходящего диаметра.
Пример разводки системы водоснабжения
Сначала рисуем план разводки водопровода. Сделать это можно на листе бумаги, обозначив необходимые фитинги. Обратите внимание, что под установку кранов необходима установка фитинга с резьбой на конце. Краны нужны на отводах к бытовой технике и к сантехническим приборам, к радиаторам отопления. Это дает возможность отключать приборы не перекрывая всю систему целиком. Тип резьбы и ее размер подбираете в зависимости от вида используемого крана.
Пример системы водоснабжения на металлопластиковых трубах
Также переходные фитинги нужны до и после счетчика (воды или отопления зависит от типа системы). Нарисовав подробный план, проставляете размеры на всех участках. По данному чертежу считаете, сколько и чего вам надо. Фитинги можно закупать строго по списку, а трубы желательно взять с некоторым запасом. Во-первых вы могли ошибиться при измерении, во-вторых, при отсутствии опыта можно какой-то кусок испортить — отрезать меньше, чем требуется или неправильно обжать, и т.п.
Договоритесь о возможности обмена
При покупке всего необходимого договоритесь с продавцом о том, что при необходимости вы сможете поменять/вернуть некоторые фитинги. С ними часто ошибаются даже профессионалы, а уж тот, кто решился делать разводку системы водопровода или отопления из металлопластика своими руками и подавно. Остатки трубы никто у вас обратно не примет, а фитинги — запросто. Но для гарантии сохраняете чек.
Иногда удобнее использовать коллекторы. Они позволяют параллельно подключить несколько потребителей. Бывают коллекторы для водопровода и для отопления (при разводке теплого пола)
Когда и как начинать работу
Придя домой, разложите фитинги, приступайте: монтаж металлопластиковых труб летом можно делать сразу, зимой надо выждать некоторое время (часов 12), пока все элементы не нагреются до комнатной температуры. Отрезать за раз желательно один отрезок трубы нужной длины. Это чуть дольше, но так точно не запутаетесь. Далее действия в зависимости от выбранного типа фитингов.
Разводка отопления металлопластиковыми трубами делается только на пресс-фитингах
После завершения монтажа металлопластиковых труб, трубопровод проверяют. Если это водопровод, достаточно открыть кран на входе. Делать это надо постепенно и плавно. Система сразу начнет заполняться водой. Если ничего нигде не потекло — вы все сделали верно. Если какие-то соединения потекли, их надо или переделать — если использовались пресс-фитинги, или подтянуть — если сборка была на обжимных соединителях.
Если из металлопластиковых труб собиралась система отопления, перед пуском ее надо опрессовать — испытать повышенным давлением, закачав в систему холодную воду. Если испытание прошло успешно, можно делать пробный запуск отопления.
Соедиенние и монтаж металлопластиковых труб своими руками
Правильный монтаж металлопластиковых труб предполагает знание некоторых правил. Процедура несложная, можно выполнить своими руками.Источник: stroychik.ru
trubyisantehnika.ru
как можно использовать ее обрезки
Содержание статьи
Труба ПВХ – необходимая, удобная и очень практичная штука, необходимая при разводке воды в доме, укладке канализации, водостоков, обустройстве аэрационных полей и выполнении других работ. Однако беда состоит в том, что зачастую остается много обрезков этих труб и неизрасходованных фитингов, которые и выбросить жалко, и непонятно, куда пристроить. Сегодня мы приведем вам несколько примеров, которые могут подсказать вам, как с пользой использовать оставшиеся у вас материалы.
Труба ПВХ в роли чехла для пилы
Недавно мы рассказывали вам о ручных ножовках и о той заботе, которую нужно проявлять к ее зубьям. Надежный чехол, надетый на ножовочные зубья, позволит сохранить их в идеальном состоянии. Для изготовления чехла достаточно всего лишь разрезать вдоль трубу ПВХ диаметром 20 мм, чтобы надеть ее на режущую часть ножовки.

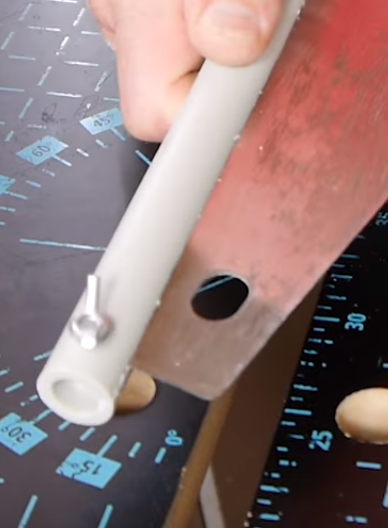

Чтобы такой чехол держался надежно, достаточно снабдить его барашковым зажимом.
Как обрезок трубы превратить в нужный инструмент
Труба ПВХ с успехом может превратиться в инструмент, удобный для обработки вогнутых и выпуклых поверхностей.

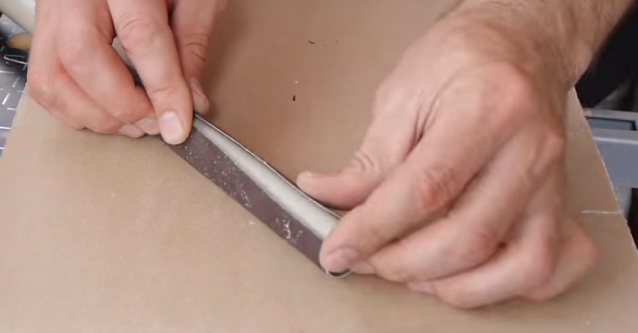

Для обработки вогнутых поверхностей на 20-миллиметровую трубу следует наклеить кусок обычной наждачной бумаги.
При изготовлении инструмента, предназначенного для обработки выпуклых поверхностей, лучше использовать трубу ПВХ диаметром 32 мм. Однако наждачная бумага в этом случае вклеивается внутрь трубы, предварительно распиленной пополам вдоль своей оси.
Используются же изготовленные инструменты так, как это представлено на следующих фото:
Превращаем трубу в футляр для стамески и в переходник

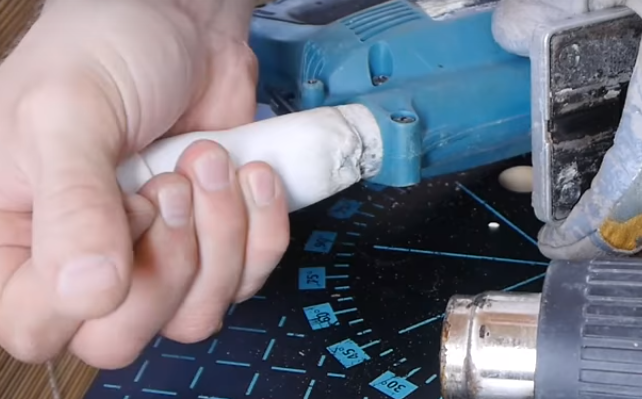

Труба ПВХ становится очень пластичной в случае ее сильного разогрева. Этим можно воспользоваться для изготовления двух зачастую необходимых вещей.

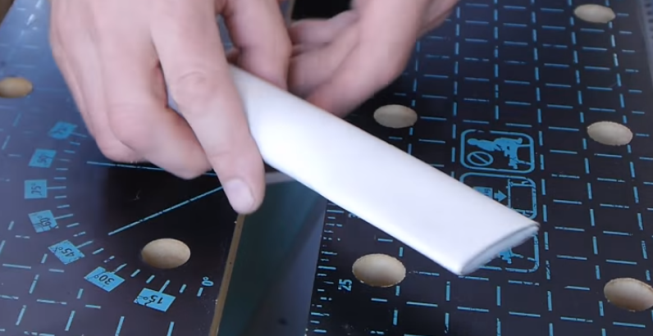

Если один из концов разогретой трубы приплюснуть, а второй оставить круглым, то труба ПВХ превратится в ножны, где можно хранить, например, стамеску.
Когда труба хорошо разогрета, можно без труда менять не только ее форму, но и размеры. Это позволяет без труда изготавливать из нее переходники, позволяющие сочленять элементы оборудования с различными диаметрами.
Струбцина из трубы или из пластиковой муфты

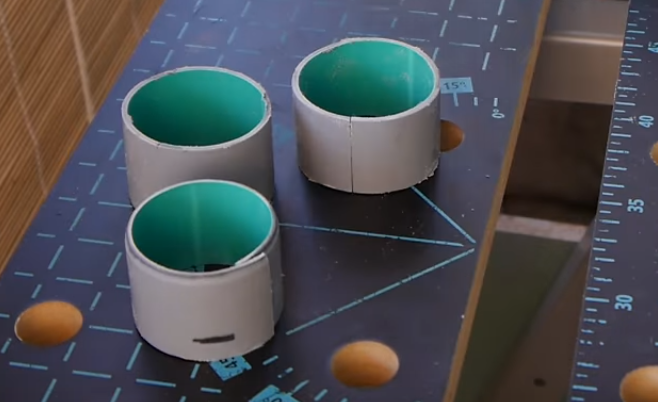

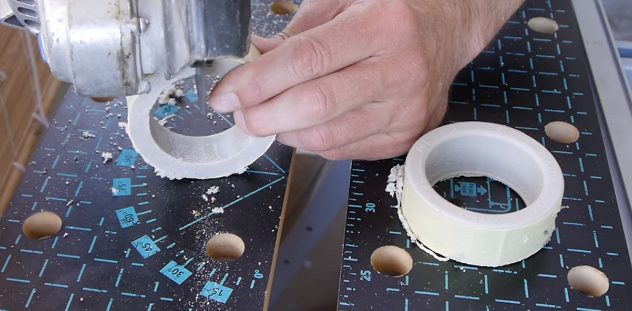

Если канализационную трубу 50 мм нарезать достаточно широкими кольцами, а полученные кольца разрезать, то получатся довольно слабые струбцины, способные удерживать какие-то легкие детали.
Для изготовления мощных струбцин можно использовать пластиковую муфту 63 мм. Для этого муфта разрезается на два одинаковых кольца, а в каждом из колец также выполняется разрез.

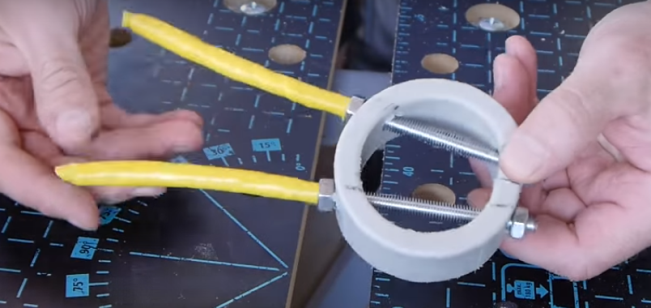

Поскольку полученные кольца-струбцины довольно жесткие и руками их развести довольно сложно, в них можно встроить специальные рукоятки из очень длинных болтов или прочных металлических прутьев.
Итак, мы лишний раз убедились в том, что мудрый хозяин всегда найдет применение даже отходам, а обычная труба ПВХ превратится в нужный и удобный инструмент
