Насос для колодца: выбираем между погружным и поверхностным. Что лучше насосная станция или погружной насос для колодца
выбираем между погружным и поверхностным
Устроив у себя на участке колодец, вы столкнётесь с необходимостью поднимать из него воду. Можно обойтись по-старинке — ведром, и именно это одно из положительных отличий колодца от скважины: вы всегда сможете получить воду, даже если отключат электричество. Многие так и делают. А можно упростить процесс, поставив насос.
Как выбрать насос для колодцаНасос — это гидравлическая машина. Она преобразует механическую энергию — мускульную или двигателя, в энергию потока жидкости или газа (в нашем случае — воды). Благодаря этой энергии мы можем поднять воду из глубины, переместить её на определённое расстояние, в том числе по вертикали, и задать скорость протока.
Первый насос, известный учёным, изобрёл древнегреческий инженер и математик Ктезибий, живший в 300-х годах до н. э. Ктезибий, считающийся «отцом» гидравлики и пневматики, описал общий принцип, на котором основано действие многих разработанных впоследствии насосов: плунжерного, крыльчатого, роторного, импеллерного и других. Но перейду к практической стороне — какой выбрать насос для колодца на даче?
Погружной или поверхностный?
Для конечного пользователя не так уж важен принцип действия агрегата: поднимает он воду с помощью поршня, шестерней, кулачков, мягкого ротора или синусоидного диска. Все бытовые насосы для перекачки жидкости делятся на два типа:- погружные, у которых механизм находится в перекачиваемой жидкости;
- поверхностные — устанавливаются на поверхности, а в жидкость погружается только всасывающий патрубок.

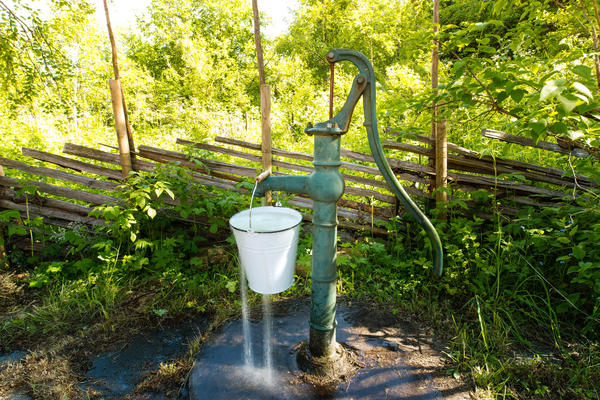

Ручной поверхностный насосПрежде чем отправиться за покупкой, определите, погружной или поверхностный насос вам подходит. И тут придётся вспомнить уроки физики.
«На каждого человека, даже партийного, давит атмосферный столб ...». Остап Бендер
Помните главу из учебника про открытие атмосферного давления Эванджелисты Торричелли — опыты с трубками и ртутью? Насос не втягивает воду. Он создаёт разряжение в камере своего корпуса, в которую атмосферным давлением «заталкивается» вода.Поэтому поверхностный насос не сможет поднять воду с глубины, большей чем 10,3 м. Именно на эту высоту поднимается в трубке вода, вытесняемая давлением атмосферы на зеркало воды в колодце.

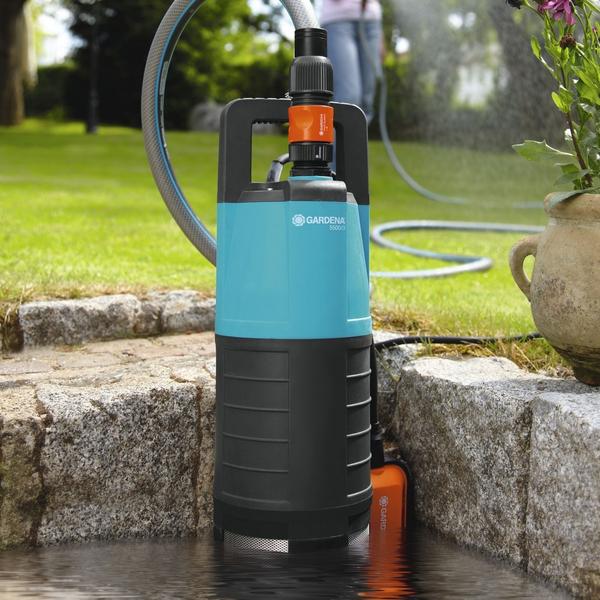

Погружной насос для колодца. Фото с сайта gipostroy.ru
Также не стоит забывать, что 10,3 м — это величина, справедливая только для идеальных условий (как в школьном задачнике). В реальности глубина, с которой насос может поднять воду, меньше: если колодец находится выше уровня моря, эта величина снижается. Также на неё влияют потери на трение и прочее.

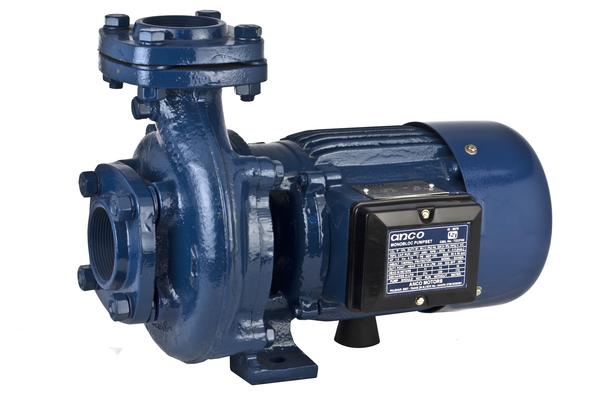

Поверхностный центробежный насос. Фото с сайта peakpx.com
Поэтому производители насосов говорят о 9 м, которые на практике уменьшаются ещё больше — метров до 7. То есть можно уверенно сказать, что насос поднимет воду с 5 м без снижения напора. Если, конечно, ваша дача находится не в горах.
Как бороться с законами физики
Чтобы победить одни законы физики, на помощь могут прийти другие её законы. Обыкновенный поверхностный насос подойдёт для неглубоких колодцев — в пределах 7 м. Если уровень воды находится глубже, то можно попробовать приблизить сам агрегат к воде, разместив поверхностный насос внутри колодца на устроенной в шахте площадке или «плотике».

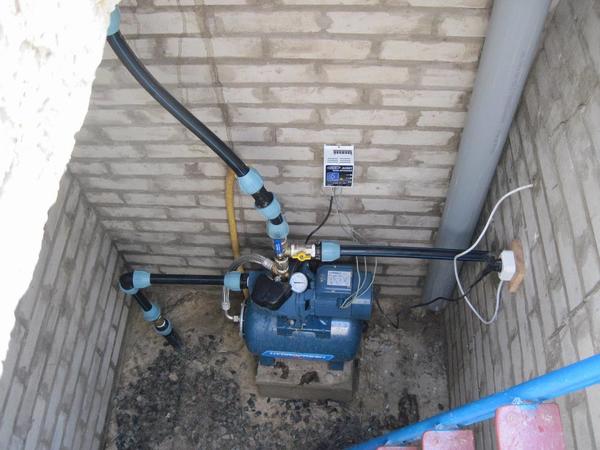

Насосное оборудование, размещённое в кессоне. Фото с сайта bkankor.ru
Другой вариант — размещение насоса в кессоне рядом с колодцем, глубина которого компенсирует «лишние» метры. Этот же способ работает, если вода вам нужна для водоснабжения дома и есть подвал, который и послужит кессоном. Правда, устраивать кессон и подвал глубже 4 метров может быть нецелесообразно.
Если источник воды находится ниже 7 м, то до некоторой степени (всё равно есть предел) проблему решит другой физический закон — закон Бернулли. На его принципе работает эжектор — устройство, подающее в трубу насоса струю воды или газа, имеющую больший напор. Это усиливает мощность и основной поднимаемой струи.
Закон Бернулли. Фото с сайта met-all.org
Насосные станции, оборудованные эжектором, способны поднимать воду с глубины 25-40 м. Учитывайте, что КПД насоса с эжектором будет невысоким. Если вода в колодце ещё глубже — тогда вам в отдел, где продают погружные насосы. Определившись с типом агрегата (поверхностный или погружной), можно переходить к другим параметрам выбора.
Производительность насоса
Производительность насоса (расход) — количество воды, которое насос перекачивает за единицу времени. Измеряется в кубических метрах в час (м³/ч) или литрах в секунду (л/с). Потребители стараются приобретать более продуктивные — чтобы точно хватило.Во многих источниках предлагают выбирать производительность насоса, подсчитав максимальный расход воды, то есть с учётом одновременного включения всех водопотребителей в доме: раковин, ванн, душей, стиральных и посудомоечных машин. Называются и ориентировочные нормы расхода — 1000 л на человека в час. Не знаю, как можно вылить куб воды за час, учитывая среднюю скорость протока в обычном смесителе 4 л в минуту.
Производительность насоса — количество воды, перекачиваемое за единицу времени
Предлагаемые для подсчёта таблицы составлены для подбора насосного оборудования для крупных объектов — производственных предприятий, многоквартирных домов. На мой взгляд, такие величины потребления нужны для того, чтобы объяснить, зачем продаются насосы с производительностью, например, 4500 л/час. Такие мощные агрегаты актуальны для высокопроизводительных скважин. Владельцам же колодцев стоит в первую очередь ориентироваться не на собственное водопотребление, а на дебит своего источника воды, потому что приток в колодце за час может быть меньше производительности насоса.
В этом случае стоит устроить систему водоснабжения с водяным аккумулятором — ёмкостью, объём которой заведомо превышает суточное потребление воды в доме. Тогда насос с небольшой производительностью, сообразной с дебитом колодца, будет наполнять ёмкость, из которой вода будет подаваться к кранам в доме.
Напор насоса
Другая важная характеристика для подбора оборудования — напор насоса. Как уже говорилось выше, насос — это гидравлическая машина, то есть устройство, преобразующее энергию. Конструкция его такова, что сила (двигателя или мускулов), приложенная к насосу, не только позволяет перекачивать воду, но и сообщает ей потенциальную и кинетическую энергию. Количественная характеристика суммы энергии называется напором насоса — это сила, создаваемая конструкцией насоса, для того чтобы двигать перекачиваемую среду, в нашем случае — воду.

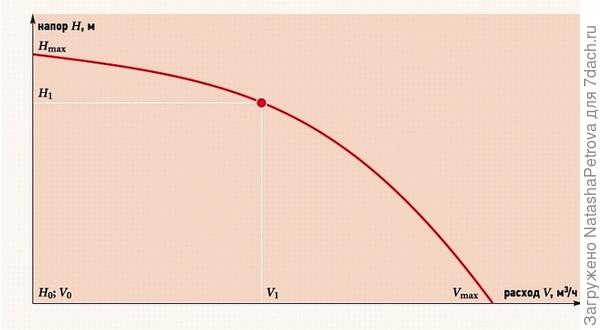

Соотношение напора и расхода насоса. Фото с сайта c-o-k.ru/
Напор насоса принято измерять в метрах. И при расчётах учитывают только вертикальное направление перемещения воды, то есть, на какую высоту может быть заполнена вертикальная труба, присоединённая к выпускному патрубку насоса.
Так как пользователь заинтересован не только в доставке воды в максимально высокую точку, но и чтобы в этой точке работал смеситель, то кроме высоты подъёма интересно ещё и давление. В стандартных системах водоснабжения рабочее давление от 1,5 до 3 атмосфер. Оно расходуется на преодоление гидравлического сопротивления: трение воды о стенки труб, прохождение поворотов, горизонтальное перемещение. А также на создание струи определённой мощности из излива смесителя — кому понравится мыться под душем, из которого вода еле-еле сочится?
Приятно мыться под душем
Рабочее давление в водопроводе зависит от напора насоса, а значит, от высоты подъёма. Каждые 10 м подъёма равны 1 атмосфере. То есть, если в характеристике насоса указано, что максимальная высота подъёма равна 50 м, это означает, что либо на выходе из насоса будет создано давление в 5 атмосфер, либо вода может подняться на высоту 50 м, либо положенные 3 атмосферы в системе будут на высоте 20 м.
КПД насоса
Коэффициент полезного действия любого агрегата рассчитывается как соотношение полезной мощности к затраченной. КПД насоса обусловливается его конструкцией, а также видом перекачиваемой жидкости или газа.
Насос упростит процесс подъёма воды. Фото с сайта ozon.ru
Полезное действие, совершаемое насосом, зависит не только от самого агрегата, но и от всей гидравлической системы: большое количество поворотов, сужений и расширений трубопровода увеличивает вихревые потери, что в свою очередь снижает эффективность насосного оборудования. В целом КПД погружного агрегата выше, чем поверхностного: насосу, который находится в воде, не нужно тратить силы на всасывание воды.
Вот и все важные параметры выбора насоса. А с брендом и стоимостью каждый сможет определиться самостоятельно.
7dach.ru
Как выбрать насос погружной для колодца
Что лучше — насосная станция или погружной насос для колодца? Этот вопрос интересует тех, кто собирается автоматизировать подачу воды в дом и на приусадебный участок при отсутствии центрального водоснабжения. Ведь на бытовые нужны требуется довольно много воды — это не только стирка, готовка, уборка, но и полив сельскохозяйственных растений и клумб.
Что лучше?
Какой вид насоса нужен для колодца или скважины? В первую очередь необходимо разобраться в том, чем они отличаются между собой. Погружной насос работает под водой, а насосная станция — в специально предусмотренном месте на поверхности.
Каждый из них имеет свои преимущества и недостатки, а окончательный выбор необходимо делать с учетом следующих особенностей колодца и подземных вод:
- Глубина. Это расстояние от поверхности грунта до дна колодца. При длительном функционировании источника водозабора этот параметр со временем может меняться, поэтому перед тем, как покупать насос, нужно его перепроверить. Это делается с помощью рейки или шнура с грузом.
- Статический уровень воды в колодце. Это расстояние от поверхности грунта до водного зеркала. Статический уровень меряется не сразу после выкапывания колодца, а через несколько дней, чтобы дать ему возможность заполниться. Если колодец функционирующий, расчет этого параметра делают только при условии отсутствия водозабора в течение 2-3 дней.
- Высота водяного столба. Высчитывается очень просто. Для этого нужно от глубины отнять показатели статического уровня воды.
- Динамическая величина или дебет скважины. Этот параметр определяют при работающем насосе. Как только вода перестает убывать, измеряют расстояние от поверхности грунта до водного зеркала. При использовании насоса разной мощности динамический уровень будет неодинаковый. Этот параметр колодца очень важен, особенно если вы рассматриваете вариант погружного насоса. Ведь он должен постоянно находиться в воде, а для этого его надо установить на 1,5-2 м ниже динамического уровня.
- Диаметр колец колодца. Нужен для определения общего объема воды.
Преимущества и недостатки погружного насоса
Насос погружной для колодца может поднимать воду из любой глубины. Главное преимущество работы этого типа водозаборных систем — они функционируют практически бесшумно. Выбирая модель, необходимо обязательно обратить внимание на мощность насоса и производительность колодца, чтобы не допустить нарушения их равновесия. Важным параметром является и глубина — для многих устройств она должна быть не более 7 м.
При этом нужно учитывать мощность «конуса всасывания». Если до дна колодца будет менее 1 м, существует высокий риск попадания в систему ила, песка и других мелких частиц. В случае маленькой водяной прослойки можно пойти на небольшое ухищрение и установить на 10-15 см выше дна специальный круг, диаметром немного меньше, чем кольца колодца. Таким образом вы защитите мотор от повреждений механическими частицами.
Какой выбрать погружной насос? Необходимо тщательно изучить все характеристики устройства. Чтобы обеспечить бесперебойную работу механизма и не допустить его поломки, следует позаботиться о том, чтобы модель была дополнительно оснащена специальным фильтром и защитной автоматикой. Это поможет не допустить попадания сторонних примесей в мотор устройства и обеспечит стабильность ее работы. А автоматика сможет отключить двигатель при падении воды ниже критического уровня.
Благодаря тому что колодезный погружной насос постоянно находится в толще воды, он может работать длительное время без перерывов. Холодная вода охлаждает детали двигателя и не допускает его перегревания.
Недостатком погружного насоса является то, что он выходит из строя быстрее, чем насосная станция, в связи с отсутствием накопительного резервуара. И мотор включается при любом использовании сантехнического оборудования в доме.
Преимущества и недостатки насосной станции
Насосная станция обеспечит бесперебойное водоснабжение, поскольку в комплект входит не только насос, но и накопительный резервуар.
Существенным недостатком насосной станции является то, что она должна быть размещена в отапливаемом или утепленном помещении, поскольку при замерзании воды в трубах мотор может выйти из строя.
Основная масса насосных станций имеет значительные ограничения по глубине колодца. Расстояние, на котором он может откачать воду, в общей сложности составляет не более 8 м. При этом учитывается не только глубина колодца, но и протяженность до самой установки. Однако эту проблему можно успешно решить с помощью дополнительного оснащения эжектором. Он позволяет откачивать воду с глубины до 30 м.
Кроме насосной станции, необходимо обязательно позаботиться о дополнительном оснащении устройства, которое повышает его функциональность:
- Поплавковый выключатель. Автоматически отключает станцию при падении воды в колодце до критического уровня.
- Гидроаккумулирующий бак. Обеспечивает необходимое давление в трубопроводе и защищает мотор устройства от гидравлических ударов. Дополнительная функция бака — он является резервным источником воды на случай отключения электроэнергии.
- Реле давления. Отвечает за автоматическую работу устройства, регулируя давление. При падении его ниже минимального уровня включает защитный механизм, при достижении нормальных показателей — выключает.
- Обратный клапан. Не допускает вытекания воды из системы в случае остановки насоса.
Какой вариант насосной станции будет лучше? Лучше всего выбрать не только современную, но и надежную модель. При выборе агрегата с гидроаккумулятором следует быть готовым к необходимости регулярного контроля за уровнем давления и работой автоматики. Эти устройства требуют систематического технического обслуживания — чистки обратного клапана и накопительного бака.
Фирма производитель
Какой фирмы должен быть насос? При выборе производителя и модели, следует учитывать их надежность и функциональность. Отечественный производитель «Джилекс» разрабатывает модели, обеспечивающие работу станции даже при повышенных нагрузках и в случае перепадов напряжения в электросети. Импортные разработчики не учитывают этот факт, и их устройства нередко выходят из строя. При этом гарантийный ремонт заграничного оборудования зачастую не распространяется на поломки такого плана.
Насосные станции «Джилекс» характеризуются широким модельным рядом. Устройства отличаются мощностью и возможностью откачки воды из разной глубины не только в вертикальном, но и в горизонтальном направлении.
«Джилекс» давно занял почетное место среди производителей оборудования для водозабора. Устройства имеют относительно низкую стоимость и при этом не уступают по качеству импортным аналогам. Их корпус изготовлен из высокопрочных материалов, обеспечивающих защиту. Наносы «Джилекс» очень легки в обслуживании и уходе, надежны в эксплуатации и весьма долговечны.
При необходимости ремонта и технического обслуживания водозаборного оборудования «Джилекс» не возникнет никаких проблем, поскольку сеть сервисных центров этого производителя очень распространена.
kolodetsoved.ru
Насосы для колодцев погружной: какой лучше использовать
[содержание h3 h4 h5 h5 h6]Если вы уже выкопали колодец на воду на своём частном участке и теперь хотите подобрать качественный агрегат, который будет качать и транспортировать воду по системе водоснабжения, то этот материал для вас. Сразу отметим, что более эффективным и производительным в этом случае считается погружной агрегат. Особенно если глубина зеркала воды в вашем источнике составляет от 9 и более метров. А уж какой насос лучше (центробежный, вихревой или вибрационный), разбираемся ниже по порядку.
Важно: самые мощные и производительные погружные агрегаты для дачи являются исключительно электрическими. Поэтому при монтаже помпы желательно также поставить надёжный стабилизатор напряжения, чтобы избежать сгорания агрегата в результате резких перепадов в сети.
Почему именно погружной?
Самым главным плюсом такого оборудования является его возможность забирать воду с большой глубины
Если вы желаете использовать качественный насос, который будет производить бесперебойную подачу воды из колодца как для полива огорода, так и для бытовых нужд, то стоит делать выбор в строну именно глубинных (погружных) моделей.
- Самым главным плюсом такого оборудования является его возможность забирать воду с большой глубины. В то время как поверхностные помпы справляются с глубиной не более 10 метров, и при этом стоит делать поправку в расчетах мощности на вертикальные участки водоподъемной трубы. Как известно 1 метр вертикали приравнивается к 4 метрам по горизонтали. Соответственно производительная мощность поверхностного агрегата снижается еще больше.
- Низкий уровень шума погружного насоса делает его использование еще более оправданным. Ведь часто источник воды располагают в непосредственной близости к жилому дому. А лишние шумы способны в этом случае доставлять неудобство жильцам при каждом включении насоса.
- Практически все модели погружных агрегатов оснащаются специальной защитой от сухого хода и надёжным поплавковым выключателем, который сработает в случае падения высоты зеркала до заданного уровня.
Важно: уровень поплавкового выключателя необходимо выставлять выше, чем уровень предполагаемого критического падения воды в колодце. Так насос отключится заблаговременно.
- Прочный монолитный корпус погружного агрегата полностью исключает риск его разгерметизации и вытекания масла в водную среду.
- Кроме того, все рабочие элементы и корпус помпы выполняют из прочных стальных нержавеющих сплавов или качественных полимеров, что полностью сводит на нет возможность коррозии рабочих узлов в процессе работы.
- А дополнительные опции, такие как датчики перегрева корпуса или система автоматического управления насосом позволят сделать управление агрегатом еще более удобным и простым.
Важно: любой погружной механизм для колодца на даче необходимо монтировать с таким условием, чтобы нижний входной патрубок агрегата находился не ниже 1 метра от дна источника. Если пренебречь этим правилом, качество воды со временем будет ухудшаться, поскольку насос может спровоцировать разбаламучивание дна источника. В результате в воде будут присутствовать частички песка, ила или глины.
Виды насосов
Погружной вибрационный
Принцип действия вибрационной помпы для колодцев заключается во влиянии электромагнитной обмотки на специальный маятник
Такой колодезный агрегат полностью оправдывает выбор в его пользу. Кроме того и отзывы об этом типе насосов самые положительные.
Принцип действия вибрационной помпы для колодцев заключается во влиянии электромагнитной обмотки на специальный маятник. Тот в свою очередь вынуждает мембранную диафрагму, которая является рабочим узлом насоса, менять свое положение (сгибаться и разгибаться). В этом случае происходит изменение уровней давления в рабочей камере. Сначала оно падает, и вода поступает из колодца в резервуар, а потом оно снова поднимается и воду выталкивает в выходной патрубок под большим давлением. При непрерывном цикле работы такой погружной колодезный насос способен качать воду в объеме от 430 л/час при условии погружения помпы на глубину 40 метров. Соответственно, при меньшей глубине вибрационный погружной агрегат выдаст большую производительность.
Стоит отметить, что вибрационная помпа в зависимости от модели и производителя, способна перекачивать воду с небольшими включениями песка или глины. И основываясь на отзывы пользователей, оптимальным показателем количества примесей в воде является 100 гр/м3. Большее количество мусора быстрее выведен насос из строя.
Рекомендуем к прочтению:
Центробежный погружной насос
Колодезный насос центробежного типа — еще одно мощное устройство, предназначенное для подъема воды с глубины более чем 10 метров
Колодезный насос центробежного типа — еще одно мощное устройство, предназначенное для подъема воды с глубины более чем 10 метров. Принцип работы такого агрегата заключен во вращении рабочего колеса с лопастями. В момент его работы создаётся разность давления в резервуаре помпы. В результате центробежная сила забирает воду из источника и выталкивает её наружу через выходной патрубок.
Производительная мощность такого колодезного устройства составляет от 2м3/час (в зависимости от модели устройства и глубины его погружения в колодец).
Важно: все центробежные насосы скептически относятся к наличию песка в воде, поэтому нежелательно устанавливать такие агрегаты колодцы на плывуне или в колодцы с песчаным дном. Даже надёжно обустроенное осиновым щитом дно на плывуне, судя по многочисленным отзывам, не дает гарантии, что песок однажды не поступит в резервуар насоса. Кроме того, центробежный агрегат также не любит примесей воздуха в рабочей камере и сразу срабатывает на выключение (в лучшем случае). В худшем — выходит из строя.
Вихревой (винтовой) погружной насос
Этот тип колодезного оборудования работает благодаря мощному винту Архимеда
Этот тип колодезного оборудования работает благодаря мощному винту Архимеда. Яркий пример такого устройства — простая кухонная мясорубка.
В момент включения насос начинает вращение винта, создавая в рабочей камере вакуум и затягивая в него воду. После чего вода в рабочей камере меняет давление в большую сторону и это способствует её выбросу в выходной патрубок.
Рекомендуем к прочтению:
Преимуществами винтового механизма являются высокая производительность (от 2м3/час), низкий уровень шума и способность беспроблемное перекачивать воду с примесями песка или глины. Судя по отзывам, этот вид колодезного насоса считается самым оптимальным для колодцев на плывуне или на песчаном дне. Бывали случаи, когда водоприёмная труба выбрасывала наружу просто колбаски из песка и глины. Настолько мощным является напор насоса вихревого типа.
Принцип выбора погружного насоса
Колодезный насос необходимо выбирать не только по типу рабочего узла
Колодезный насос необходимо выбирать не только по типу рабочего узла. Для качественной подачи воды стоит учесть и несколько других факторов, таких как:
- Производительность помпы. При этом за оптимальную единицу расчёта стоит принимать расход воды на человека в сутки не менее 200 литров. Соответственно нужно умножить это число на количество человек, проживающих в доме.
- Напор воды для конкретной модели насоса и необходимый на вашу длину трубопровода от выходного патрубка агрегата до центрального распределителя системы водоснабжения в доме. При этом важно учитывать не только высоту вертикального трубопровода, которая на каждый метр отнимает 4 метра напора, но и длину горизонтального трубопровода. Здесь каждые 10 метров снижают номинальный напор агрегата на 1 метр.
- Дебит колодца. А именно его статический и динамический уровни воды. Поскольку использовать агрегат с несоответствующими возможностям колодца техническими характеристиками нецелесообразно как для самого агрегата, так и для источника.
Важно: учет этих факторов позволит вам не выбросить деньги на ветер при покупке погружного колодезного оборудования.
Монтаж насоса: рекомендации
Для того чтобы выбор и установка колодезного насоса принесли эффективный результат, стоит придерживаться простых правил по его монтажу
Для того чтобы выбор и установка колодезного насоса принесли эффективный результат, стоит придерживаться простых правил по его монтажу:
- В первую очередь для погружного насоса на колодец необходимо предусмотреть специальный кронштейн. Он позволит избежать колебаний агрегата в колодце в подвешенном состоянии. Ведь как ни крути, а пространство колодца и колебательно-вращательные движения рабочих узлов помп будут вызывать движения насоса в воде.
- Необходимо позаботиться и о качественном страховочном тросе. Лучше если это будет нейлон или стальной трос в ПВХ обмотке.
- Желательно водоприёмную трубу насоса, кабель и трос соединить хомутами, избегая сильного натяжения или чрезмерного провисания двух последних. Такой подход позволит обеспечить монолитность конструкции и предотвратит прокручивания кабеля вокруг насоса.
- Опускать насос необходимо аккуратно, воспользовавшись помощью соседа или партнера. Поскольку в погружением агрегата он меняет свой вес в большую сторону.
Важно: включение и тестирование насоса лучше провести еще на поверхности, предварительно опустив его в резервуар с водой. Так вы сможете избежать необходимости поднимать насос сразу после установки в случае некоторых несостыковок в отладке оборудования.
Видео: монтаж погружного насоса в колодец
Помогла статья? Оцените её
Загрузка... vodakanazer.ru
Какой насос для колодца выбрать
Существует два основных типа насосов, отличающихся друг от друга расположением насосного агрегата относительно перекачиваемой воды. Это погружные и поверхностные насосы. Зачастую любой из этих насосов можно быть использовать и для колодца, и для неглубокой скважины, и для простого забора воды из открытого водоема. В этой статье будут рассмотрены насосы, подходящие для работы в обычных колодцах.
Перед покупкой насоса для вашего колодца, необходимо обратить внимание на следующие моменты:
- Параметры самого колодца. Объем воды, который может дать колодец за определенную единицу времени;
- Основные характеристики насоса. Его размеры, объем перекачиваемой воды за единицу времени, его мощность и производительность (прямопропорциональна дальности и высоте транспортировки выкаченной из источника воды по трубам), величина потребления электроэнергии, фильтры.
- Режим и задачи планируемого водоснабжения загородного деревянного дома. Будет ли он выполнять свои функции круглогодично, либо только в летний период.
Среди огромного многообразия видов марок погружных и поверхностных колодезных насосов, представленных на Российском рынке для подачи воды из колодца достаточно рассмотреть лишь самые основные.
Погружные насосы для колодцев
Самый распространенный вид насосов, используемых в быту для добычи воды из колодца. Как следует из названия, такой насос во время работы должен быть полностью погружен под воду. Дело в том, что вода является естественным охладителем для таких насосов, препятствующих их перегреву. Погружные насосы для колодцев подразделяются на центробежные, дренажные и вибрационные.
Погружные центробежные насосы с поплавковым выключателем
Погружной центробежный насос с поплавковым выключателем
Используются как для сезонной подачи воды, так и круглогодичного водоснабжения. Прекрасно подходят для глубоких колодцев с высоким уровнем воды. По соотношению цена/качество является самым оправданным видом насосов для колодца. Качает быстро и много, а благодаря системе поплавкового выключателя никогда не допустит сухого хода в случае снижения уровня воды в колодце до критического.
Таблица самых распространенных на рынке погружных центробежных насосов с поплавковым переключателем
| Модель насоса | Производительность | Мощность, кВт |
| «Водомет» 150/45 А | 9 м3/час | 1,1 |
| «Водомет» 150/60 А | 9 м3/час | 1,94 |
| «Водомет» 60/32 А | 3,6 м3/час | 0,6 |
| «Водомет» 60/52 А | 3,6 м3/час | 0,7 |
Простой погружной центробежный насос
Погружной центробежный насос
Полный аналог первого варианта, но без предохранительной системы от холостого хода. Вполне может подойти и для некоторых видов скважин, для которых он изначально и был спроектирован. При использовании его в колодце необходимо строго следить за тем, чтобы уровень воды не упал ниже точки забора и не допустить сухого хода. В противном случае погружной центробежный насос без поплавкового переключателя сразу выйдет из строя.
| Модель насоса | Производительность | Мощность, кВт |
| «Гарант» БЦПЭ 25-85 | 3,6 м3/час | 0,37 |
| «Гарант» БЦПЭ 40-85 | 3,6 м3/час | 0,55 |
| «Гарант» БЦПЭ 20-85 | 3,6 м3/час | 0,25 |
| «Гарант» НГВП 35-100 | 3,6 м3/час | 0,5 |
| «Гарант» НГВП 45-100 | 2,7 м3/час | 0,5 |
| «Водолей» БЦПЭ 0,5-16У | 3,6 м3/час | 0,38 |
| «Водолей» БЦПЭ 0,5-25У | 0,5 | |
| «Водолей» БЦПЭ 0,5-32У | 0,65 | |
| «Водолей» БЦПЭ 0,5-40У | 0,72 |
Погружные дренажные насосы
Дренажный насос
В принципе такой вид насосов изначально применяется для откачек излишков воды, например из свежевыкопанных котлованов, помещений и пр. Погружной дренажный насос без проблем справится и с такими включениями в воде как ил, песок, глина. Эти насосы вполне могут быть использованы для неглубоких колодцев. Но от вышеперечисленных марок их отличает то, что они могут быть применимы лишь для эпизодического, непостоянного применения.
| Модель насоса | Производительность | Мощность, кВт |
| «Гарант» НД-400 | 9 м3/час | 0,4 |
| «Гарант» НД-550 | 12 м3/час | 0,55 |
| «Гарант-Комфорт» 1,5-12-0,25 | 1,5 м3/час | 0,25 |
| «Гарант-Комфорт» 1,5-17-0,37 | 1,5 м3/час | 0,37 |
Погружные вибрационные насосы
Погружной вибрационный насос
Подходят для неглубоких колодцев как с чистой водой, так и содержащей твердые включения. Может применяться круглогодично. Погружной вибрационный насос – самый излюбленный вид среди владельцев загородных дачных участков именно за свою небольшую производительность, и как следствие – невысокую цену. Вместе с тем обладающий хорошими напорными характеристиками. Бывает как с верхним так и с нижним забором. Нижний забор воды прекрасно подходит для неглубоких колодцев и позволяет выкачать максимальный объем воды.
| Модель насоса | Производительность | Мощность, кВт |
| «Малыш» 10, 16, 25, 40, 50 | 0,4 м3/час | 0,245 |
| «Малыш-3» 25, 40, 50 | 0,4 м3/час | 0,165 |
| «Ручеек-1» 10, 15, 25, 40 | 0,4 м3/час | 0,225 |
| «Тайфун-2» | 0,9 м3/час | 0,24 |
| «Ливень» | 0,5 м3/час | 0,25 |
Поверхностные насосы для воды
Поверхностные насосы для воды, используемые для колодца, можно условно разделит на два типа: поверхностные вихревые насосы и насосные станции.
Несмотря на то, что, как правило, используется только для теплого периода года, может быть использован и в холодное время года. Но обязательно должен находится в отапливаемом помещении, так же как и трубные магистрали от источника воды до насоса или насосной станции и до источника потребления, производить забор может только из непромерзшего источника воды.
Поверхностный вихревой насос
Поверхностные насосы для воды, как и насосные станции можно применять в качестве насосов для колодца. Главным отличием их от насосных станций является отсутствие гидроаккумулятора и накачивание воды непосредственно в магистраль. При выборе вихревого насоса следует учитывать высоту всасывания, создаваемый напор, производительность насоса и его мощность. Так же не стоит забывать, что такие насосы предназначены для перекачки чистой воды и возможные примеси будут пагубно сказываться на их работе.
Поверхностный вихревой насос
Примеры насосов по моделям и приблизительной их производительности приведены ниже
| Модель насоса | Производительность | Мощность, кВт |
| «Джамбо» 70/50 Н | 3.9 м3/час | 1,1 |
| «Джамбо» 60/35 П | 3.6 м3/час | 0,6 |
| «Гарант» 60-1 | 2,4 м3/час | 0,37 |
| «Гарант» 70-1 | 3,0 м3/час | 0,60 |
| «Гарант» 80-1 | 3,6 м3/час | 0,75 |
Насосная станция для воды
Насосная станция
Насосные станции для воды являются надежным и достаточно удобным вариантом бесперебойным подачи воды из колодца в магистраль с постоянным напором благодаря наличию гидроаккумулятора и системы автоматики. Кроме того, насосная станция, благодаря расположению в помещении, легкодоступна, благодаря чему можно контролировать ее работу и осуществлять осмотры и обслуживание.
| Модель насоса | Производительность | Мощность, кВт |
| «АКВАРОБОТ» JS 100 | 1,2 м3/час | 0,75 |
| «АКВАРОБОТ» JS 80 | 1,2 м3/час | 0,6 |
| «АКВАРОБОТ» JS 60 | 1,2 м3/час | 0,45 |
| «Гарант» НСВ 70-1А | 3,0 м3/час | 0,6 |
| «Гарант» НСВ 80-1А | 3,6 м3/час | 0,75 |
| «Джилекс Джамбо» 60/35 Н-24 | 3,6 м3/час | 0,6 |
| «Джилекс Джамбо» 50/28 Ч-24 | 3,0 м3/час | 0,5 |
Так же перед выбором необходимо обратить внимание на характеристики высоты всасывания воды (высоты от водозаборного отверстия до входного отверстия поверхностного насоса).
© 2013 – 2017, Деревянный Дом. Все права защищены. При копировании статьи или любого ее фрагмента ссылка на первоисточник обязательна.
log-cabin.ru
какой лучше выбрать и как подключить
Система автономного водоснабжения частного дома не обходится без установки станции. Она бесперебойно и автоматически подает воду, но имеет один недостаток – неприятный шум работающего электродвигателя. Избавиться от этого поможет погружной насос для колодца, установленный за пределами помещения. Чтобы он справился со своей задачей, надо правильно подобрать агрегат.
Классификация погружных насосов
Задавшись вопросом, какой лучше выбрать погружной насос для водоснабжения частного дома, надо в первую очередь рассмотреть существующие виды агрегатов. Все они предназначены для перекачки воды, но способны работать в разных условиях.
Центробежные агрегаты
Самым популярным насосом для водоснабжения дома является центробежный агрегат. Он способен производить поднятие питьевой воды с глубокой скважины. Отличаются модели надежной работой и высокой производительностью. Большим плюсом является возможность работы насоса в грязной воде с примесью песка до 180 г/м3, что выделяет его среди других моделей глубинного типа. Центробежный агрегат способен создать сильный напор воды, взятой с глубины 120 м, поэтому, кроме колодцев, его используют на артезианских скважинах. Способность беспрерывно работать длительное время, позволяет оптимально использовать изделие не только для водоснабжения дома, но и для полива посадок. Если на даче имеется большой огород, то лучше выбрать именно такую модель.
Схема и работа насоса проста. Внутри корпуса находится электродвигатель, соединенный с рабочим колесом – крыльчаткой. Приводимое в движение двигателем колесо своими лопастями создает вокруг себя повышенное давление, выталкивающее воду наружу. Тем временем внутри самой крыльчатки создается пониженное давление, которое производит засос воды из скважины. От аварийных ситуаций электродвигатель защищает термозащита, отключающая агрегат при нагреве его до максимально допустимой температуры. За защиту от работы на воздухе отвечает автоматический выключатель, состоящий из электронной схемы. При необходимости центробежный насос можно оборудовать поплавком.
Чтобы понять, какой лучше выбрать агрегат для водоснабжения дома, надо обратить внимание на производителя и технические характеристики. Хорошо зарекомендовали себя германские, итальянские, датские и отечественные модели. Но надо иметь в виду, что любая фирма может производить дорогие и дешевые агрегаты, сильно отличающиеся качеством. Дешевые изделия обычно имеют пластиковый корпус, а дорогие – из нержавейки.
Вихревые агрегаты
Схема и принцип действия вихревых моделей схожи с центробежными насосами. Отличает их специальная конструкция камеры с крыльчаткой, создающей центробежную силу. Это увеличивает область эксплуатации агрегатов. Вихревой насос не боится попадания воздуха вместе с водой, что позволяет его применять для перекачки насыщенных газом жидкостей. Но он чувствителен к содержанию твердых примесей в жидкости.
Если рассмотреть все детали изделия, то его схема даже проще, чем у центробежного аналога. Это отражается на его низкой стоимости. Тогда, отвечая на вопрос, какой лучше выбрать для своего дома насос, напрашивается ответ, что вместо центробежного можно отдать предпочтение вихревому агрегату. Здесь надо учесть меньшую их выносливость и долговечность, что является существенным минусом. К тому же для откачки грязной воды с примесями песка он не пойдет.
Вибрационные агрегаты
Рассматривая вибрационные модели, можно увидеть, что их схема сильно отличается от обычных агрегатов. Насос не имеет внутри корпуса вращающихся деталей. Значит, отсутствует электродвигатель и рабочее колесо. Вместо них внутри корпуса находится сердечник с обмоткой. Он соединен штоком с поршнем. При подаче напряжения на обмотку создается электромагнитное поле, заставляющее двигаться сердечник вверх и низ. Поршень, работая совместно с обратным клапаном, втягивает из скважины воду и выталкивает ее в трубопровод.
Вибрационные модели нельзя погружать близко ко дну колодца. Во время работы они затягивают твердые частицы, что приводит к быстрому изнашиванию поршня, корпуса и водяного фильтра. Если скважина находится на плывуне, работа насоса повлияет на состояние грунта, поэтому от него лучше отказаться.
Вибрационные модели стоят дешево, поэтому пользуются большим спросом у дачников. При правильной эксплуатации они прослужат долгие годы, так как конструкция не имеет механизмов, способных перегреваться. Неудобство пользования заключается в сильном шуме во время работы. Частые вибрации могут деформировать обсадную трубу скважины, поэтому для водоснабжения дома насос не пойдет. Задавшись вопросом, какой лучше выбрать агрегат для дома, можно с уверенностью сказать, что вибрационный насос подойдет для откачки грязной воды без больших фракций твердых примесей или полива огорода.
Винтовые агрегаты
Схема винтового насоса состоит из корпуса с червячным винтом внутри. Работа его напоминает обычную мясорубку. Вращающийся винт втягивает жидкость внутрь корпуса, а затем выталкивает ее в трубопровод. Особенность конструкции дает возможность перекачки грязной воды и любых типов жидкостей.
Работа простого механизма происходит без быстрого износа деталей, что отражается на длительном сроке эксплуатации изделия. Большим минусом является его работа на максимальной глубине до 15 м. Это определяет ответ на вопрос, какой лучше выбрать агрегат для водоснабжения дачи или дома. Если зеркало воды глубже 15 м, то предпочтение опять-таки лучше отдать центробежным моделям.
Насосы для откачки грязной воды
Существуют особые виды центробежных погружных насосов, предназначенные для откачки грязной воды. Их производительность, в первую очередь, определяется не мощностью, а допустимыми для перекачивания размерами твердых фракций.
От этих требований зависит особенность конструкции агрегатов для грязной воды:
- центробежные насосы могут иметь одно рабочее колесо или несколько. Многоступенчатые модели с несколькими крыльчатками способны создать большой напор, но твердые примеси уменьшают скорость перемещения жидкости. Поэтому такие модели для грязной воды лучше не использовать;
- погружные агрегаты, предназначенные именно для грязной воды, в основном, производят одноступенчатыми. Они способны перекачивать жидкую грязь с камнями. Такие модели используют, когда осушается котлован;
- существуют специальные насосы, способные пропускать большие камни диаметром до 150 мм вместе с полусухим грунтом. Они называются шламовыми. Такое оборудование дома не используется. Его применяют при бурении разведочных скважин;
- грязевые насосы отличаются повышенной прочностью корпуса, а некоторые модели имеют крыльчатку с режущей кромкой для разбития камней. Подобное оборудование предназначено для мобильного использования и никогда не устанавливается стационарно.
На все эти показатели надо обращать внимание, когда поднимается вопрос, какой лучше выбрать для откачки грязной воды насос, чтобы он справился со своей задачей.
Что такое поплавок?
Некоторые погружные модели оборудованы поплавком. Это своего рода автоматический выключатель. Если дома есть станция, то работу поплавка можно сравнить с реле. Только оно срабатывает по давлению воды, а поплавок включает или отключает насос при достижении жидкостью необходимого уровня. То есть, получается своеобразная станция в любой жидкости без наличия гидроаккумулятора.
С такой примитивной автоматикой погружной агрегат может работать без участия людей. Правильно настроенный автоматический выключатель-поплавок, кроме контроля уровня жидкости, продлит срок эксплуатации насоса.
Погружение насоса и установка автоматики
Чтобы выполнить монтаж погружного насоса в колодец или скважину, потребуется к его уху привязать длинный трос. Именно на нем будет висеть агрегат.
Процесс погружения насоса состоит из следующих шагов:
- Перед погружением к электродвигателю насоса подсоединяют электрический кабель, тщательно изолируя все соединительные участки.
- К напорному выходу делают подключение трубопровода. Далее кабель и трубу крепят хомутами или изолентой к тросу. Получилась так называемая трасса.
- Свободный конец троса закрепляют над колодцем и осторожно начинают опускать насос в воду. После погружения на поверхности остается конец трубопровода и электрического кабеля.
Дальнейшие действия предполагают подключение автоматики. Она будет отвечать за включение и отключение насоса по принципу, как работает станция.
Схемы станции из погружного насоса
Чтобы из погружного агрегата получилась автоматическая станция, потребуется подключение автоматики и накопительного бака.
Самая простая схема, от которой будет работать станция, выглядит так:
- Внутри дома устанавливают гидроаккумулятор. К нему подсоединяют манометр с автоматикой. В качестве автоматики используется реле давления. Станция будет работать по выставленным на нем параметрам.
- Если насос не оборудован обратным клапаном, его монтируют на выступающем из скважины конце трубы. Далее от клапана подсоединяют трубопровод к гидроаккумулятору, а к нему подключают водопроводную сеть дома.
- Кабель от насоса заводят внутрь дома, подключая его через реле к УЗО.
Станция готова к использованию, надо только выставить на реле параметры ее работы.
Усовершенствованная схема подключения имеет такую же последовательность, только на трубопровод между насосом и накопителем устанавливают фильтр тонкой очистки. Автоматику крепят не возле гидроаккумулятора, а на распределительном коллекторе холодной воды. В этом случае реле будет управлять давлением воды непосредственно внутри системы.
Если схема была собрана правильно, станция будет бесперебойно подавать воду без участия человека, а установленный за пределами дома погружной насос избавит жильцов от надоедливого шума электродвигателя.
Вконтакте
Google+
Одноклассники
sarstroyka.ru
Насос для колодца: какой выбрать?
Доброго здоровья, дорогие читатели блога Мужик-В-Доме.Ру! Меня частенько спрашивают, как выбрать насос для колодца? Поэтому сегодня я решил рассмотреть этот вопрос подробнее. На что нам следует обратить внимание в первую очередь при выборе насоса для колодца? Естественно, на глубину залегания воды, ведь от этого зависит, какой тип насоса нам подойдет (см. мою статью о выборе типа насоса для водоснабжения частного дома). Кроме того, чтобы выбрать наиболее подходящий насос для колодца, нужно знать и уровень воды в нем. Как правило, в большинстве случаев он не превышает 1,5 – 2 метра, а в засушливый период и того меньше.
Сегодня мы не будем останавливаться на автоматических насосных станциях, про которые я довольно подробно рассказывал в других своих статьях. Напомню все же, что использование поверхностных насосов неэффективно при достаточно большой глубине колодца (т.е. когда расстояние от поверхности земли до уровня воды в колодце составляет больше восьми метров). В этом случае, когда насосная станция нам не подходит, то не остается другого выбора, как установить погружной насос. Данный случай мы сейчас и рассмотрим, потому что именно тут возникает большинство вопросов, связанных с выбором типа насоса.
Погружной насос для колодца: колодезный или… скважинный?
Что же тут сложного? Погружные насосы, как известно, бывают двух основных типов – скважинные и колодезные, сами названия как бы говорят, где лучше их использовать. Но хотя по своей конструкции скважинные насосы разработаны специально для скважин, они, пожалуй, даже чаще используются для колодцев, чем колодезные. Стоит отметить, что при тех же самых характеристиках колодезный насос намного короче скважинного по длине, и притом он дешевле. А ведь при очень низком уровне воды в колодце выбор стоит делать именно в пользу меньших габаритов насоса.
Тем не менее, купить колодезный насос в магазинах бывает порой просто невозможно, да и сами продавцы очень часто даже и не спрашивают о том, какой у вас уровень воды в колодце, а помогают подобрать насос исходя из требуемых характеристик по напору и расходу.
По этим причинам приходится устанавливать скважинный насос длиной, например, 60 см в колодец, уровень воды в котором составляет всего 1,5 м. Естественно, это грубое нарушение, т.к. для правильной работы скважинного насоса нужно, чтобы над и под насосом был уровень воды не менее 1 метра. В нашем случае получается, что уровень воды в колодце должен быть минимум 2,6 м. У нас же для маневра имеется только 90 см. Поднимем выше – увеличим вероятность, что быстро сработает защита сухого хода, опустим ниже – насос станет тянуть песок. Поэтому оптимальным решением будет расположить насос посредине.
Ну а для того, чтобы насос гарантированно не тянул частицы песка, рекомендуется почистить колодец, проверить герметичность швов кладки и стыков колец. Кроме того, есть одна маленькая хитрость, которая тоже поможет свести всасывание песка к минимуму. Для этого из любого некорродирующего и безвредного материала нужно вырезать круг диаметром немного меньше, чем диаметр колодца, и установить его на несколько сантиметров выше над дном колодца. Теперь поток воды в насос будет идти несколько иначе, и вода будет значительно чище.
И если уж так получилось, что в описанной выше ситуации нам пришлось поставить скважинный насос – то просто замечательно, если этим насосом оказался, например, ESPA Neptun, способный работать в источнике при содержании песка до 185г/м3. Но лучшим вариантом в этом случае, пожалуй, будет скважинный насос Водомет (Джилекс), который бьет абсолютно все рекорды, прекрасно работая с содержанием примеси песка в источнике до 2 кг/м3.
А что было бы, если бы мы установили колодезный насос? Он, при всех тех же возможностях, что и скважинный, был бы значительно короче, правда имел бы больший диаметр, но это, в принципе, для колодца роли не играет. При том же уровне воды в колодце снизу и сверху насоса мы бы уже получили больший запас. По сравнении со скважинными насосами, колодезные имеют лучшее охлаждение, обладают меньшей чувствительностью к примесям твердых частиц. Кроме того, у них имеется поплавковый выключатель, исключающий дополнительную защиту от «сухого хода».
Колодезные насосы бывают:
• с заборным отверстием внизу и со встроенным фильтром, защищающим от твердых крупных частиц;
• с всасывающим патрубком для забора воды с верхних слоев, который гибко соединен с плавающим фильтром, поддерживаемым поплавком.
Второй вариант идеален для очень мелких колодцев.
На современном рынке представлен весьма широкий выбор колодезных насосов. Прекрасно себя зарекомендовали насосы для колодцев ESPA серии Acuaria 07, 17, 27 и Acua 5, работающие даже при неполном погружении. Кроме того, колодезные насосы Acuaria могут устанавливаться и в горизонтальном положении.
В заключение стоит отметить, что, при необходимости, перед автоматикой и гидроаккумулятором в доме можно поставить проточный фильтр или фильтр тонкой очистки (для питьевой воды).
muzhik-v-dome.ru
