Цветовые схемы обжима (распиновки) кабеля витых пар в вилке rj-45. Цветовая схема rj 45
Цветовые схемы обжима (распиновки) кабеля витых пар в вилке rj-45
Исходя из спецификации EIA/TIA-568, для соединения компьютера с свичем или хабом, либо компьютера с компьютером предусмотрено несколько схем обжима витой пары в коннекторе RJ-45. Инфрмации в Интернете достаточно, но данные, которые предоставлены трудно воспринимаются новичками. Поэтому, в этой статье детально описана распиновка витой пары.
Все фото отображают один и тот же кабель с обжатой вилкой RJ-45.

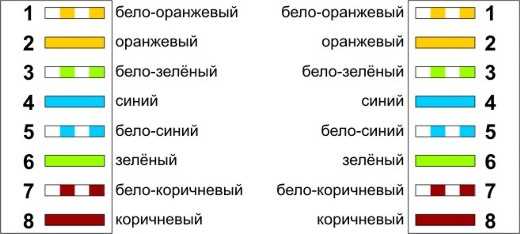

Цветовая схема обжима RJ-45 витой пары с компьютером – хаб для Интернета
Вариант B самый распространенный при обжиме.
На фото представлена маркировка обжима витой пары по варианту А. Как видно, концы витых пар обжаты по одинаковой электро схеме, с разницей лишь в две пары, которые поменяны местами. На месте зеленой пары оранжевая и наоборот.
Работоспособность сети не уменьшиться, если вы выберите один из этих вариантов обжима. Вариант А и В взаимозаменяемые.

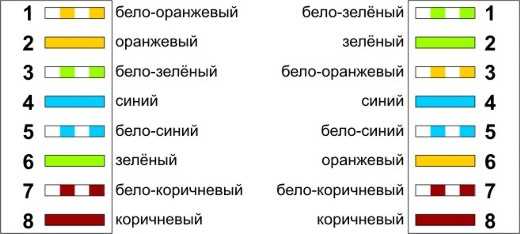

Цветовая схема обжима RJ-45 витой пары компьютер – компьютер
Если требуется соединить два или более компьютеров, то есть создать локальную сеть без хаба или свитча, существует определенная схема обжима по спецификации EIA/TIA. После обжатия просто вставьте вилки в сетевые порты.
Внимание! Концы кабеля, противоположные друг другу обжимаются по разным схемам.
Обжим пар осуществляется обжимными клещами. Все перечисленные схемы обжатия теряют свою актуальность. Это происходит из-за того, что современные модели свитчей, хабов и сетевых карт оснащены технологией Auto-MDIX. Она позволяет автоматически определить обжим витых пар без последующей настройки.
Цветовая схема обжима RJ-45 витой пары 4 провода для Интернета
Мало кто использует весь потенциал витой пары при подключении Интернета или создании локальной сети. Витые пары категории CAT5, имеющие скорость 100 Мбит/с, задействуют лишь две пары из четырех. Одна пара передает сигнал, вторая принимает.
Как видно, это подключение сделано по трансформаторной симметрической схеме. За счет этого подавляется наводка и помехи, обеспечивается высокая степень защиты от замыканий и ошибок монтажа. В случае повреждения пары используются две ранее не задействованные, которые можно обжать без потери скорости.
Ниже приведенные схемы ни чем не отличаются от ранее показанных, лишь с тем отличием, что на них обозначены только проводники. Пары, которые не подходят вплотную к вилке можно задействовать под передачу дополнительной информации.
Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — хаб
На варианте В сигнал поступает по оранжевой и зеленой парами.
На варианте А сигнал поступает по оранжевой и зеленой парами. При этом витые пары обжаты в вилке RJ-45 к другим контактам.
Цветовая схема обжима RJ-45 витой пары 4 провода компьютер — компьютер
Сигнал поступает по оранжевой паре и зеленой.
Цветовая схема обжима RJ-45 витой пары компьютер – хаб при ремонте
Если вы обнаружили надрыв зеленой или оранжевой пары, кабель менять не нужно. Обожмите вилкой пары, как указано на рисунке ниже
На варианте В зеленая пара заменена синей, оранжевая коричневой.
На варианте А зеленая пара заменена коричневой, оранжевая синей.
Как можно увидеть, поврежденная пара заменяется любой из ранее не задействованных.
Цветовая схема обжима RJ-45 кабеля витых пар для подключения двух компьютеров к хабу по одному кабелю
Два компьютера можно подсоединить к одному кабелю по следующей схеме
Правые RJ-45 вставляются в активное оборудование, левые — в сетевые платы компьютеров.
Цветовая схема обжима RJ-45 витой пары 4 провода для подключения компьютера и телефона по одному кабелю
Возникает момент, когда может понадобиться низковольтная проводка от комнаты до входной двери. К примеру, необходимо подключить стационарный телефон от плинта в подъезде, подать напряжение на роутер или свитч, подсоединить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.
Осторожно! Не передавайте по витым парам напряжение 220 В. Это опасно для жизни. Так же компьютер может выйти из строя.
Диметр жил проводов кабеля — 0,51 мм
Сечение – 0,81 мм2
Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.
Ток увеличится вдвое, если соединить параллельно по 2 провода. То есть составит 6 А.
Если проделать такую операцию с 8 проводниками, то можно получить до 25 А.
Для этого следует обжать кабель в вилке по оному из вариантов. При этом коричневая и синяя пары остаются, не обжаты. Их можно использовать под свои нужды.
По материалам сайта: ydoma.info
www.proterem.ru
Кабель связи rj45 — стандарт и схема распиновки по цветам
Компьютерная сеть позволяет создать связь между машинами во всем мире. После широкого распространения персональных компьютеров, глобального подключения или связи не было. Отдельно стоящий компьютер представлял собой маленький центр, обработки информации и ничего больше. На нём были все необходимые программы и вводились все важные для расчётов данные. На сегодняшний же день перед нами открываются совершенно другие возможности. Стандарт связи совершил настоящий прорыв.
Инструменты для проводки локальной сети
Для выполнения поставленной задачи необходимо иметь достаточный запас провода — витой пары RJ45, множество наконечников (коннекторов) P8C8 (две штуки на каждый новый сегмент сети) и инструмент для обжима – этакие щипцы из фильма ужасов. Последние можно взять в прокат или попросить на время у знакомых IT-шников.
Самый главный пункт во всём этом деле – обжать так, чтобы провод был соединён надёжно и разобран по контактам правильно. При обжиме же делается единственное, но хорошее усилие, щипцы очень мощно сжимают наконечник, посылая специально установленные стальные обмеднённые режущие пластины-ножи, точно в центр каждого из 8 проводков кабеля, уже разобранных соответственно цвету и чётко, до упора заправленных каждый в свой каналец.
Пластинки-ножи прорезают изоляцию этой жилочки (каждый свою), врезаются в медный провод жилки и защёлкиваются там навечно, создавая неспаянное соединение контактной пластины с этой жилкой провода.
Причины плохого соединения
Имеются три подводных камня:
- Неправильно разобран кабель. То есть подать отдельные проводки, перепутав их положение относительно контактов разъёма.
- «Недосунуты» проводки по своим канальцам. Когда засовываешь кабель в канальцы, туда не доберёшься пальцами, надо просто очень аккуратно все проводки выпрямить (они же витые), очень ровненько обрезать их все разом специальным широким резцом щипцов, и сразу все засунуть в наконечник. Если они хорошо разобраны и выпрямлены, то пойдут точно каждый в свой витой каналец – потому что щипцы и кабельные наконечники и рассчитаны именно на этот кабель со всей его геометрией. Ещё надо смотреть при этом, чтобы концы очень ровно были обрезаны и подача шла без малейшего перекоса. Вы можете «упереться» жилкой одного конца, а на другом конце жилка будет недоставать до своего контакта.
- «Не дожат» щипцами концевик. Надо жать точно до щелчка, тогда все ножи прорежут свои провода и присоединят их к контактам.
Кабель с наконечником, выполненный с допущением одного из этих недостатков, в работе использовать нельзя. Дефект виден почти не будет, однако или подключение может совсем не работать на этом конце, или некоторые контакты могут плохо работать, или дефект может проявляться только время от времени, что обычно ещё хуже. Поэтому плохо заделанный конец просто отрезают тем же резаком на щипцах и выкидывают вместе с испорченным наконечником. Чтобы такого не случалось, достаточно обычной аккуратности, но и не только. Нужно знать стандарт — правильную распиновку проводков по контактам и строго её выполнять.
Распиновка сетевого кабеля витая пара 5й категории RJ45
Витая пара RJ 45 схема распиновки 8-проводного кабеля делается в двух вариантах.
- Если мы собираемся присоединять компьютер к сети, то делается простое или прямое подключение. Обычно провайдер доводит провод rj до клиента, устанавливает розетку и подключает свой провод к ней. Теперь чтобы подключить от розетки до компьютера, используют короткий – два с половиной метра – кусок кабеля rj с обжатыми концами. Он называется патч-корд. Его концы обжаты одинаково – прямой обжим. На рисунке это изображено сверху. Единственно, что чуть усложняет процесс, надо поменять местами сплошной зелёный и сплошной синий провода.
- Чтобы в дальнейшем подключать другие компьютеры к сети, или к сетевому разветвителю (хабу) нужно обжимать rj точно так же.
- А вот для подключения одного компьютера к другому ещё делается перекрёстный или кроссоверный обжим rj. На картинке он внизу. Там, как видим, на одном конце коннектор rj обжат, как в прямом случае, на другом (внизу справа), «всё не так», практически все пары идут в другом порядке. Вот так и надлежит сделать.
Распиновка rj45 4 провода
Витой кабель RJ45 выпускается 8-проводным, а бывает 4-проводным. Естественно, 4-проводной rj в два раза дешевле. Однако уменьшение количества проводков в нём немного ухудшает его сбалансированность, что проявляется на высоких частотах передачи сигнала. И создаёт ограничение по скорости передачи. Если по 8-проводному кабелю RJ можно гонять интернет на скорости до 1 гигабита в секунду, то 4-проводной сразу ограничивает её 100 Мб/с. Собственно говоря, если у нас провайдер и не даёт очень высокую скорость, или наши сетевые карты тоже ограничены 100 мегабитами, то можно этого даже и не заметить.
8-проводной кабель 4-проводной кабель. Распиновка 4-проводного кабеля – это урезанная распиновка 8-проводного. Схема та же, просто используются две пары: оранжевая и зелёная (или бывают кабели — оранжевая и синяя. Однако тогда следут помнить, что синяя как бы заменяет зелёную пару).
Так вот, надо оранжевую пару пустить в контакты 1 и 2, а зелёную (или синюю) в контакты 3 и 6. Сначала идут цветные прерывистые проводочки, потом цветные сплошные.
Единственно, на что нужно смотреть внимательно, это чтобы сплошной зелёный попал в свой каналец – именно в 6-й. То есть должны после обжима идти подряд, как по 8-проводной схеме, начиная с 1-го контакта: оранжевый полосатый, оранжевый сплошной, зелёный полосатый, потом два пустых канальца (4-й и 5-й), потом зелёный сплошной.
instrument.guru
Распиновка витой пары и как обжать витую пару при помощи отвертки?
Распиновка витой пары делается при помощи специальной обжимки. Её функция заключается во вдавливании металлических контактов «джека» в провода. Результатом этой операции является плотное соединение. Обжать Rg45 может каждый. На худей конец, обжимку парочки разъемов можно осуществить и при помощи отвертки, потребуется только некоторая сноровка.
Схема обжимки RJ-45 как прямого кабеля (RJ-45 — 8P8C (rg45, rg 45 ко45))
Ниже, вы можете видеть схему цветов при обжимке RJ-45:
- БО (белый с оранжевым).
- О (оранжевого цвета).
- БЗ (белый с зеленым).
- С (синего цвета).
- БС (синий с белым).
- З (зеленого цвета).
- БК (белый с красным).
- К (красного цвета).
Схема обжимки RJ-45 как прямого кабеля (от компьютера, телевизора, ресивера – к хабу, роутеру, стойке). Обжимка кабеля производиться идентично с обеих сторон, как вы можете увидить на изображении далее.
Одним концом витая пара подключается к коннектору сетевой карты вашего ПК другим — к гнезду хаба -роутера. Детальный порядок распиновки указан выше.
Подключаем одну сетевую карту к другой
Результат такой распиновки называют перекрёстным кросовым кабелем, который служит чтобы подсоединить одну сетевую карту к другой (не пользуясь хабом). Это высокоскоростное подключение 100 мегабит. Бело-оранжевую и бело-зелёную жилы следует поменять местами, те же операции следует произвести с оранжевой с зелёной.
- БЗ.
- З.
- БО.
- С.
- БС.
- О.
- БК.
- К
Одна сторона провода обжимается таким образом, как показано на первой фотографии, а вторая — так как на изображении ниже. В результате, имеем провод для соединения двух компьютеров напрямую.
Кабель для двух компьютеров
Данное подключение часто используют, когда сложно протягивать второй кабель. Распиновка по такой схеме используется при 100-мегабитном соединении, поскольку, когда используется 100-мегабитное соединение работают лишь половина пар, это О-БО и БЗ-З.
Ели невозможно проложить дополнительный кабель или чтобы жестко сэкономить иногда используют оставшиеся провода, что дает возможность использовать один кабель на два ПК.
Распиновка провода под гигабитную сеть
Если вы пользуетесь гигабитным соединением, задействуются все повода витой пары. Одна сторона кабеля обжимается по способу, показанному на первом изображении, а вторая сторона – в следующем порядке:
- БЗ.
- З.
- БО.
- К.
- БК.
- О.
- БС.
- С.
Когда распиновка витой пары будет окончена, лучше осуществить прозвон провода при помощи мультиметра, либо специального прибора.
Как обжать витую пару при помощи отвертки?
Что же делать, если обжимки нет под рукой? А подключение должно быть незамедлительно произведено. Вам поможет обычная плоская отвертка. Кроме этого, нам потребуются коннекторы с запасом, и витая пара (немного длиннее, чем должна быть). Первым делом, бережно, при помощи маленьких кусачек и/или бокорезов и/или простого острого ножа нужно отрезать провод.
При этом, следует смотреть чтобы он не особо сплющивался, также следует снять внешнюю изоляцию витой пары. Далее, нужно расплести и разгладить рядком внутренние жилки, так, как того требует схема. Если вы сняли изоляции больше, чем того требовалось, то подравняйте жилы под нужный уровень, после чего разместите их так, как показано не изображении.
Жилы должны быть вставлены таким образом, чтобы их было хорошо видно, и они были в самом конце джека. Теперь, при помощи маленькой и острой отвертки нужно произвести вдавливание металлических контактов джека, чтобы видеть что оплетка жил пробита. Тут главное не увлечься, так как деформирование контактных площадок не является желаемым результатом.
Теперь, берем широкую отвертку и сильно вдавливаем пластмассу, которая находиться поперек джека, чтобы поджать жилы. В случае временного использования кабеля, или не частого использования, вдавливанием пластмассы можно и не заниматься. Проводим тестирование.
Вот собственно и все, что вам следует знать о таком процессе как распиновка витой пары. Теперь, провести интернет к своему ПК вам не составит труда!
Распиновка витой пары видео
sdelaj-sam.com
Витая пара: способы обжима, схема соединений
Витая пара обжим схема. Что это такое и с чем его едят?
Витая пара – это специальный кабель, состоящий из четырех пар медных жил, свитых между собою.
Благодаря такой конструкции удается ощутимо снизить воздействие всякого рода помех.
Содержание:
Кабели широко используются при создании локальной сети – данный способ передачи и получения информации заслуженно остается самым надежным, быстрым и удобным.
Обжим витой пары
Под обжимом витой пары подразумевают процедуру закрепления специальных разъемов, расположенных на конце шнура.
В качестве разъемов обычно используют 8-контактные коннекторы 8P8C, известные большинству из нас под названием RJ-45. Разъемы могут быть двух видов:
- неэкранированные – предназначенные для провода UTP;
- экранированные – для кабелей FTP или STP.
К выбору коннектора нужно отнестись весьма внимательно, часть из них используются только профессионалами, ведь для их установки нужны знание, опыт и сноровка.
Обратите внимание! Лучше не покупать коннекторы вместе со вставкой – их предназначение, разработано специально для мягких и, в частности, многожильных проводов, и использовать их для закрепления твердого медного кабеля очень неудобно.
С коннектором несложно разобраться самостоятельно, его конструкция достаточно проста и понятна – внутри устройства имеется 8 углублений-канавок (для каждой медной жилы шнура), вверху которых имеются металлические контакты.
Чтобы правильно определить нумерацию контактов, нужно коннектор повернуть так, чтобы контакты расположились вверху, защелкой к себе.
При этом напротив будет находиться входной разъем. В таком положении контакт №1 будет справа, а № 8, соответственно, слева.
Нумерация — это важная информация, при выполнении процедуры обжима.
Поэтому обязательно запомните, как правильно определять номера контактов, это поможет правильно закрепить провод и установить соединение.
Различают пару схем для распределения: EIA/TIA-568А и EIA/TIA-568B. Отличие между схемами заключается в расположении жил.
Так как все четыре пары жил, свитых внутри шнура, имеют изоляцию разного цвета, то повторить схему соединения самостоятельно под силу всем.
Важно! Укладку всегда начинаем с первого контакта к восьмому.
Цветовое расположение жил в схеме 568A:
- бело-зеленый;
- зеленый;
- бело-оранжевый;
- синий;
- бело-синий;
- оранжевый;
- бело-коричневый;
- коричневый.
Витая пара обжим схема 568A используется для соединения между собой компьютеров, при создании локальной сети.
Цветовое расположение жил в схеме 568В:
- бело-оранжевый;
- оранжевый;
- бело-зеленый;
- синий;
- бело-синий;
- зеленый;
- бело-коричневый;
- коричневый.
Данная таблица пригодится, если нужно установить соединение между роутером и компьютером.
Способы обжима
Сетевые провода, предназначенные для соединения между собою компьютеров и разных видов сетевого оборудования, используют два варианта обжима кабеля – кроссовый и прямой.
Прямой обжим шнура применяют при изготовлении кабеля, который будет служить для подключения разных видов сетевого оборудования и клиентских устройств к компьютеру, а также для связи сетевого оборудования между собою.
Данный способ обжима – самый распространенный и часто используемый.
Кроссовый способ обжима применяется при изготовлении провода, предназначенного для соединения между собою компьютеров.
При этом в коммутации не участвует дополнительное оборудование.
Реже перекрестный шнур применяют, объединяя старые в сеть через порты типа up-link.
Для изготовления прямого вида, можно использовать любую схему обжима, главное условие – оба конца кабеля обжимаются идентично.
Чаще всего при создании прямого сетевого шнура используется схема 568В.
Иногда, чтобы изготовить прямой тип, можно использовать не четыре витые пары, а только две.
При помощи такого кабеля можно подключить к сети две единицы компьютерного оборудования.
Такой способ обжима витой пары в RJ-45 используется в случае, если в планах нет высокого локального трафика, скорость обмена данных будет равна показателю 100 Мбит/c.
Для примера показана схема распиновки rj45, в которой участвуют зеленая и оранжевая. Для обжима иного типа, оранжевую заменяет коричневая, а зеленую – синяя.
Но инструкция подключения контактов остается неизменной.
Если нужно изготовить кроссовый кабель, один конец по 568А схеме, а второй — 568В.
При изготовлении такого кабеля непременно участвуют все восемь медных жил.
Если нужно изготовить кроссовера, который обеспечит скорость обмена данных между компьютерами до 1000 Мбит/c, используют особый способ обжима.
Один конец будет обжат по примеру схемы 568В, а иной конец имеет распиновку rj45 по цветам:
- бело-зелёный;
- зелёный;
- бело-оранжевый;
- бело-коричневый;
- коричневый;
- оранжевый;
- синий;
- бело-синий.
Данная схема обжима отличается от уже рассматриваемой нами 568А – коричневая и синяя пары, взаимно заменили друг друга, сохранив общую последовательность.
Если оба конца кабеля зажать по схеме 568В, получим прямой сетевой кабель, который подойдет для соединения ПК с коммутатором.
Если один конец кабеля обжат по схеме 568В, а второй – по схеме 568А, имеем кроссовый кабель, подходящий для соединения компьютеров.
Если требуется изготовить гигабитный перекрестный кабель, то следует применить особую схему обжатия.
вернуться к меню ↑Обжим витой пары в RJ-45
Для обжима витой пары в RJ-45 понадобиться специальный инструмент – кримпер, особый вид клещей с несколькими рабочими зонами.
Витая пара: способы обжима, схема соединений
5 (100%) 2 голос[ов]geek-nose.com
Обжимаем сетевой кабель, цветовая схема (распиновка)
При обжатии сетевого кабеля (витой пары) и коннектора 8p8c, необходимо соблюдать правильную последовательность (распиновку, цветовую схему). Если обжать сетевой кабель не по цветовой схеме, то такой кабель просто не будет работать.
Витая пара – специальный кабель, состоящий из 4ых пар (8 жил) проводов. В качестве разъемов обычно используются 8-контактные коннекторы 8p8c. Данные коннекторы так же известны многим под названием RJ-45.
Такие кабели применяются при создании локальной сети – подключение компьютера с роутром/хабом или с другим компьютером и ниже я покажу какие виды распиновки бывают.
Распиновка
В первую очередь нужно определиться, для какой цели нам нужен кабель и подобрать распиновку. Сетевые провода предназначены для соединения между собой компьютеров и сетевого оборудования, используется два вида обжима кабеля:
- Прямой
- Перекрестный (кроссовый)
Прямой кабель (для соединения компьютер – роутер/хаб) для интернета
Стандартный сетевой кабель применяют для соединения разного вида сетевого оборудования и компьютера или просто для соединения между собой разного вида сетевого оборудования. Главное условии при обжиме такого кабеля, что бы концы кабеля имели одинаковую последовательность.
При изготовлении такого кабеля, используется два стандарта обжима. Используется чаще всего второй вариант (B) - БО О БЗ С БС З БК К.
Стандарт TIA/EIA-568A
Стандарт TIA/EIA-568B
Перекрестный кроссовый кабель (соединение компьютер – компьютер)
Перекрестный сетевой кабель используется для соединения между собой несколько компьютеров и в данном случае никакие дополнительные сетевые устройства не участвуют. В настоящий момент потерял свою актуальность, так как многие современные устройства способны сами определить метод обжима кабеля и подстроится под него (Auto MDI/MDI-X).
Кросс кабель для скорости 100 Мбит/с
Кросс кабель для скорости 1000 Мбит/с
Кроме сетевого кабеля (витой пары) и коннекторов 8p8c для обжимки, понадобится еще специальный инструмент (кримпер).
Ничего страшного если не получится с первого раза. Обычно уже со второго и третьего раза все идет как надо.
Желаю удачи и терпения :)
Возможно вам так же будет интересно:
Если я Вам помог - оставьте свой отзыв и поделитесь сайтом с друзьями в социальных сетях!
Вы можете перечислить любую сумму, которую сами посчитаете оправданной. Все средства пойдут на оплату и продление хостинга и домена, что бы сайт мог дальше существовать и помогать людям.
Как я еще могу помочь блогу?
alexfine.ru
обжим и правильная распиновка для различных типов соединения
На так уж важно, решили ли вы подключить свой домашний компьютер к роутеру или решили объединить все ПК в многоквартирном доме: вы будете построить компьютерную сеть, и без знаний, как и чем соединить устройства, вам не обойтись. В этой публикации будет рассказано о том, что такое «витая пара», как должен происходить правильный обжим и распиновка витой пары для различных типов устройств.
Кроме того, будет затронута тема необходимого инструмента, и как это можно сделать «на коленках» без использования специализированного инструментария.
Немного теории
Витой парой называют кабель определенного стандарта, для создания того или иного типа компьютерной сети. Он бывает экранированным (тип STP) и не экранированным (тип UTP). В зависимости от оборудования, подключаемого в сеть, и предполагаемой скорости передачи данных, используется кабель различного стандарта с 2 или 4 парами проводов.
Пропускная способность «витой пары» зависит от количества и сечения жил, а также материала, из которого они изготовлены. Проводник с четырьмя парами, в основном, используется для создания более современных сетей, со скоростью передачи данных до 1 Гбит/с.
Правильная «распиновка»
Для объединения двух устройств в одну сеть, потребуется отрезок кабеля (патч-корд), с двух сторон которого закреплены коннекторы RJ 45 (Джеки). Для построения рабочей компьютерной сети важно сделать правильную распайку или как говорят специалисты – распиновку. Применение коннекторов RJ 45 позволяет сделать патч-корд с качественным соединением проводов, не прибегая к процессу пайки.
Стандартный разъем RL45 имеет 8 контактов, к каждому из которых подходит свой проводок. Соединение проводов с разъемами делается, исходя из существующих стандартов: TIA-568A и TIA-568B.
Чаще всего, для создания 100 Мбитной сети, пользователь использует 8 жильный кабель, хотя вполне достаточно и 4 жил. Ниже будет рассмотрен обжим витой пары 8 жил.
Для объединения компьютера с коммутатором (маршрутизатором) используется прямая схема обжима витой пары, т.е. используется патч-корды,с одинаковой распиновкой на обоих концах.
На рисунке показано цветовое расположение проводов по стандарту TIA-568A
Цветовое расположение жил в коннекторе, по стандарту TIA-568B
Чтобы соединить в сеть два компьютера, пары проводов следует перекрещивать, поэтому в одном патч-корде делают: один конец по стандарту А , другой должен соответствовать стандарту B.
Схема обжима витой пары crossover (с перекрещиванием), выглядит следующим образом:
Правильное подключение 2 парного кабеля
Как уже говорилось выше, кабель, состоящий из 2 пар проводов, в подавляющем большинстве случаев используется для подключения между подъездным коммутатором провайдера и оборудованием абонента, поэтому чаще всего, для этого используется прямая схема распиновки, где оба разъема подключаются по одному из приведенных выше стандартов. На рисунке показана прямая схема обжимки витой пары на 4 жилы.
Если, вам понадобится сделать патч-корд с перекрестной схемой подключения коннекторов (crossover), то следует просто при подсоединении второго разъема, поменять пары местами. Если вам требуется подготовить несколько рабочих мест, то специалисты компании «Системные технологии» могут произвести монтаж СКС под планировку вашего офиса.
Инструмент для работы
Вам понадобится:
- Кабель необходимого стандарта.
- Разъемы RJ45 2 шт. (если вы занимаетесь этим в первый раз, то коннекторов следует взять с запасом).
- Специальные клещи.
- Устройство для снятия изоляции.
- Тестер витой пары.
Так может выглядеть необходимый инструмент
Один из вариантов тестера для проверки правильности соединения жил.
Если нет специального инструмента, а вы решили самостоятельно изготовить патч-корд из кабеля витая пара, распиновка и обжим которой будет соответствовать всем стандартам, то можете заготовить инструменты, показанные на рисунке ниже. В последнем разделе этой статьи будет рассказано, как их использовать, как говорится в народе, «на коленках».
Пошаговая инструкция по обжиму сетевого кабеля
- Используя устройство для снятия изоляции, зажмите в него конец кабеля так, чтобы освободить участок около 20 мм. Проверните приспособление вокруг своей оси, чтобы лезвие по кругу надрезало изоляцию.
- После, следует снять изоляцию, фольгу с подготовленного участка, обрезать одиночный стальной провод и разложить жилы для обжима, согласно цветовой схеме.
- Следующим этапом станет подрезка жил до необходимой длины. Для замера можно использовать сам разъем RJ 45. Следует к этой процедуре отнестись с особым вниманием: если оставить длинные концы, провода будут плохо закреплены в коннекторе, если слишком короткие, то жилы могут недостать до контактов разъема.
- Очень удобно делать обрезку приспособлением для снятия изоляции.
- После обрезки, следует вставить проводки в разъем до упора. Признаком правильного расположения являются четко видные торцы жил в коннекторе.
- После этих процедур, следует полностью вставить разъем RJ 45 в клещи для обжима, и сжать устройство до упора.
- После правильного обжима, контакты в коннекторе создадут надежное соединение с проводами. С обратной стороны патч-корда, нужно сделать то же самое. Правильность распиновки необходимо проверить тестером.
Обжим коннектора с помощью отвертки и других подручных средств
Если специальных инструментов у вас нет, и вам предстоит единоразовая работа, то покупать специальный инструмент не стоит. Можно попробовать выполнить подсоединение и крепление разъемов при помощи обычных бокорезов, ножа и отвертки.
- Подготовьте кабель. С помощи ножа снимите приблизительно 2 см. изоляции с кабеля, экран, и обрежьте стальную жилу.
- Бокорезами обрежьте лишнее.
- Разложите жилы в правильной последовательности и вставьте их до упора в коннектор.
- Отверткой, сильно надавите сверху на каждый нож разъема, чтобы он прорезал изоляцию провода, создав качественное соединение.
Может получиться не очень красиво, но главное, чтобы все работало. А лучше звоните нам и мы выполним работу быстро и качественно. Работаем как по Челябинску, так и по области.
systech.ru
RJ-45. Разводка. Обжим. — Andrew BLOG
Как правильно обжимать коннекторы RJ-45 (5 категории, витая пара). Прямая-разводка. Кросс-разводка
1. Прямой порядок обжима витой пары, ведущей от рабочей станции к концентратору.
2. Кросс-линковый (перекрестный, кроссоверный) порядок обжима витой пары.
Применяется в случае, когда требуется соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров.
Варианты разводки (разделки) восьмижильной витой пары
Для стандарта Ethernet 100Base-T используются четыре жилы (оранжевая и зеленая пара), а оставшиеся четыре зарезервированы для стандарта Gigabit Ethernet (1000Base-T). Есть два варианта разводки 568A или 568B, выбор за Вами. Чаще используется второй вариант (568B). Самое главное чтобы во всей сети использовался один из вариантов.
Внешний вид коннектора RJ-45 с нумерацией контактов
Разводка кабеля для соединения компьютера с сетевым оборудованием (патчкорда) представлена в таблице, на рисунках справа от таблицы изображен внешний вид кабеля подготовленного к вставке в коннектор (оба коннектора обжимаются одинаково) :
| EIA/TIA-568A | ||
| первый | цвет провода | второй |
| 1 | бело-зеленый (TX+) | 1 |
| 2 | зеленый (TX-) | 2 |
| 3 | бело-оранжевый (RX+) | 3 |
| 4 | синий | 4 |
| 5 | бело-синий | 5 |
| 6 | оранжевый (RX-) | 6 |
| 7 | бело-коричневый | 7 |
| 8 | коричневый | 8 |
| EIA/TIA-568B | ||
| первый | цвет провода | второй |
| 1 | бело-оранжевый (TX+) | 1 |
| 2 | оранжевый (TX-) | 2 |
| 3 | бело-зеленый (RX+) | 3 |
| 4 | синий | 4 |
| 5 | бело-синий | 5 |
| 6 | зеленый (RX-) | 6 |
| 7 | бело-коричневый | 7 |
| 8 | коричневый | 8 |
Разводка кабеля для соединения сетевых карт двух компьютеров напрямую отличается только тем, что на одном из концов кабеля зеленая и оранжевая пары меняются местами. Проще говоря мы получаем кабель у которого один коннектор обжат по варианту 586A, а второй по варианту 586B. Такой кабель называют кроссовером (crossover) или нуль-хабным кабелем. Эта же разводка используется для каскадирования (соединения) хабов. В виде таблицы этот вариант выглядит так :
|
|
Два компьютера можно соединить использовав и разводку приведенную в таблице ниже, но она гораздо сложнее для запоминая, поэтому привожу этот вариант только для полноты обзора вопроса.
|
|
P.S. В зависимости от производителя цвет провода может быть вместо оранжевого красным, а вместо коричневого — серым.
www.andrewblog.ru
