Уличные датчики движения — основа систем охраны и энергосбережения. Датчик освещения уличный

Датчик света для уличного освещения – экономия денег

Да будет свет, сказал когда-то один известный киноперсонаж и его слова стали пророчеством для нашего времени. Сейчас освещение есть везде, и основной заботой каждого владельца загородного дома является оптимизировать затраты на обеспечение удобства, которое дает освещение территории возле дома. Это возможно сделать используя датчик света для уличного освещения. Этот маленький прибор способен не только организовать автономию осветительной системы, но и хорошо сэкономить семейный бюджет. Его можно приобрести в готовом виде или сделать своими руками, в любом случае стоит узнать о нем побольше.

Оптимизировать затраты на освещение придомовой территории поможет датчик света

Содержание статьи

Что из себя представляет датчик света для уличного освещения, какие они бывают, где применяются?

Чаще всего такой датчик устанавливают для уличного освещения владельцы загородных домов. Этот шаг логичен, ведь нет потребности постоянно оставлять свет включеним. А если двор большой, то пока удастся добраться до включателя можно 10 раз упасть особенно зимой в гололед, в таком случае датчик станет настоящим волшебником и помощником. Коме того, этот прибор способен не просто экономить электроэнергию, а еще и продлевать срок службы ламп и другого осветительного оборудования.

Основными видами датчика света есть такие:

Те что реагируют на уровень освещенности. Как только наступают сумерки они включают освещение, с приходом рассвета выключаются.
Датчики движения. Его принцип действия заключается в особенностях излучения, которое выделяется человеческим телом. Так в дневное время оно не уловимо, а в сумерках и в темноте инфракрасные излучения подсказывают датчику что нужно включить освещения. То есть он улавливает инфракрасный диапазон, который каждый из нас излучает.
Комбинированные. Они имеют специальный таймер, который можно запрограммировать на включение и выключение. То есть после того как свет с помощью него включиться, через определенное установленное время он выключиться.

Датчик света улавливает инфракрасный диапазон излучаемый человеком

В частных домах чаще всего применяют второй или третий тип. Так как необходимости в постоянном освещении в темное время суток нет, а первый востребован для использования в подъездах в многоквартирных домах или других общественных местах. Например, для освещения улиц или автомагистралей.

Как подключить датчик света для уличного освещения?

В процессе строительства дома стоит предусмотреть вывод провода для подключения уличного освещения, если это не сделано, то для начала нужно осуществить подходящий вывод провода. Только после этого можно подключить датчик. Нужно организовать в распределительном щитке два свободных контакта, если на территории имеются места для парковки, ее стоит освещать с использованием отдельной линии. Схема подключения имеет такой вид:

Общая схема подключения датчика света

В ней имеется разрыв фазного кабеля, что идет на светильник. Но стоит обратить внимание на одно отличие. Для того чтобы устройство сработало должен иметься нулевой провод. К простым выключателям ноль не проводится, концы проводов зачищаются и прячутся в распределительную коробку. Для избежания попадания на кабеля влаги и пыли их стоит заводить снизу. Для этого же используется резиновые уплотнители, они чаще всего идут в комплекте. Фотоэлемент датчика можно расположить или рядом, или в отдельном блоке.

Есть также пороговый элемент. Он осуществляет сравнение количества света и уровня освещенности, которые поступают на фотоэлемент. Имеющееся в нем реле, обеспечивает включение и выключение освещения. Монтируя датчик, стоит обратить внимание, чтобы на него не попадал свет фонаря, который вы к нему подключаете. А то получиться что как только наступит темнота, датчик свет включит, а он попадет на него же и снова выключится и так по кругу, пока кто-то из них не сдастся.

Важно определить правильное размещение устройства, а для этого учесть такие моменты:

Он должен быть замаскированным.
На датчик не должны воздействовать электромагнитные излучения, они могут повлиять на его корректную работу.
Не должна влиять температура, она может вывести прибор из строя.
Расположить его следует на высоте не меньше 1 метра от земли, это исключит реагирование его на домашних животных.

Датчик прослужит дольше если осуществлять его регулярное техническое обслуживание и бережно к нему относится.

Статья по теме:

Фотореле для уличного освещения. В отдельном материале представлено руководство по грамотному выбору и подключению данного прибора, а также обзор цен.

Делаем датчик света своими руками

Датчики света для уличного освещения своими руками сделать не сложно, особенно если есть хотя бы минимальные познания в электротехнике. Схема датчика состоит из простых и доступных элементов, которые собрать самостоятельно не составит труда.

Делаем датчик света своими руками

Главным компонентом устройства является фототранзистор, он отвечает за преобразование светового потока в электрический ток. Он имеет более высокую чувствительность если сравнивать с фотодиодом или резистором. Если нет возможности найти такой, то можно применять один из распространенных транзисторов. Для этих целей подойдет серия МП, к примеру, МП37. Для превращения его в фототранзистор достаточно сточить верхнюю часть его с помощью наждака.

Кроме этого понадобится приобрести блок питания, реле и подстроечный резистор. Собирать все это нужно по схеме, которая указана выше. Но чаще всего такая сборка своими руками нецелесообразна по ряду причин:

Покупка и поиск элементов вытянет много денежный средств и заберет время.
Стоимость комплекта выше указанных компонентов будет наверняка дороже чем готовое устройство, так что подумайте стоит ли тратиться.

Выводы

Датчик света для загородного дома – это выгодное и удобное устройство. Его можно собрать самостоятельно или купить готовый, а потом подключить по подходящей схеме. При таком подключении важно учитывать моменты, которые могут повлиять на качественную его работу.

Датчик света для загородного дома – это выгодное и удобное устройство

Как любой прибор, датчик нуждается в техническом обслуживании и уходе, если вы это будете делать, то он сможет упростить перемещения по территории возле дома. А еще он способен сэкономить и не мало, так что о приобретении и установке такого устройства стоит задуматься основательно.

Видео-урок о подключении датчика освещения

Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

Как выбрать и обустроить всепогодный уличный датчик движения

Средство измерения, обнаруживающий перемещение каких-либо объектов.Чаще всего в быту под этим научным термином подразумевается инфракрасный электронный датчик (ИК), который обнаруживает перемещение и присутствие человека, связывающий питание электроприборов в основном освещение. Довольно часто люди, не особо осведомленные, называют датчики движения акселерометрами, но ведь это совершенно не так. Акселерометры не фиксируют прямолинейное перемещение.

Сфера применения

Область использования светодиодных светильников очень много — абсолютно любой датчик можно заставить реагировать на появление объекта, в основном человека в зоне действия и охвата. В последнее время датчики движения устанавливают для экономного включения прожектора в местах общего пользования— дворы, лестничные площадки, двери подъездов. Другими словами, используются в местах, где освещение прожектора требуется только в присутствие людей, а ставить обычный, привычный многим, достаточно накладно.

Места для установки устройства:

улица;
открытый навес;
закрытое помещение;

Устройства делят по месту размещения на:

Уличные периметрические — располагаются по всему периметру.
Периферийные — устанавливаются на заборах, фасадах домов.

Разновидности и приемущества датчиков

Беспроводные датчики для уличного освещения — популярный, достаточно удобный, практичный и, конечно, же всепогодный продукт, помогающий решить различные задачи. Прибор работает и функционирует за счет инфракрасного излучения (ИК), то есть, на пойманную матрицу попадает сигнал, запрограммированный заранее.

Довольно часто беспроводные датчики работают вместе с электрическими приборами, а также, могут использоваться для видеонаблюдения или сигнализации. Исходя из этих данных понятно, что беспроводные уличные датчики используются для обычного включения светодиодного прожектора и для обеспечения безопасности собственности.

Регистрирует движение, замыкает свою цепь, производит автоматическое, быстрое включение прожектора. Основной принцип работы — постоянный контроль в зоне действия и наблюдения. При появлении человека меняется тепловое поле, оно немного выше, чем температура окружающей среды, воздуха.

Наибольшее распространение имеют такие виды:

ИК — инфракрасные;
УЗ — ультразвуковые;
СВЧ — микроволновые;
Комбинированные.

Инфракрасные (ИК) Эта серия разработана специально для использования на улице. Принцип действия ИК—выяснение разницы температур окружающей среды и объектом детекции. Особенностью ИК является то, что они игнорируют свет фар и солнечного света.

Плюсы ИК:

Безопасен для здоровья человека и домашних питомцев, при работе ничего не излучает.
Возможность точной регулировки дальности и области обнаружения объектов.

Ультразвуковые: Самый простой и обычный вид. Принцип работы основан на излучении ультразвука. Объекты в поле действия уличного датчика, изменяют частоту ультразвука. Это и есть сигнал к включению прожектора. Наиболее часто пориборы этого типа применяются в охранных системах авто.

Плюсы УК:

Невысокая стоимость.
Высокая работоспособность.

Микроволновые и инфрокрасные приборы

Микроволновые: Настоящие радары. От них исходит радиоимпульс и после столкновения «ловят» его обратно. По принципу схожи с ультразвуковыми видами. Оба вида абсолютно не реагируют на перепады температуры.

Плюсы СВЧ:

Компактные размеры.
Фиксация маленьких объектов.
Работоспособность.

Комбинированные: Совмещают в себе несколько специальных технологий обнаружения объектов. Наиболее удачное решение. Несколько работающих каналов делает уличные прожекторы максимально продуктивными.

Особенности применения

Преимущества прожектора с датчиком

Разберем приемущесва и достоинства приборов:

Компактность — при установке прожектор не наносит какой-либо ущерб интерьеру;
Экономия электроэнергии — светодиодный прожектор включается только при надобности;
Практичность и удобство для владельцев частных домов — датчики можно устанавливать по всему двору, за счет этого, перемещение по двору становится очень комфортным и безопасным;
Сигнализация от несанкционированного вторжения на частную собственность — проникая на территорию светодиодный прожектор автоматически включается, оповещая хозяев о нахождение в доме чужих людей.

Производители и их достоинства

Важную роль в выборе светодиодного прожектора играет именно производитель. Самые популярными моделями считаются:

Flash-SRP600, LC 100
DSC
SMAN 1000
Crow LC102

Flash-SRP600, LC 100 игнорирует питомцев до 25 кг. Остальные три вида, комбинированные, это делает их особенно популярными.

Стоит обратить вниманию на продукцию компании Hager. Отталкиваясь от отзывов покупателей продукция этой компании недорогие, но тем не менее отличного качества. Модели компании созданы в соответствии с специальными стандартами IP55 и имеют отличный угол восприятия от 140 до 200 градусов, в зависимости от типа модели.

Впрочем это только рекомендации, свои предпочтения покупатель может отдавать любому производителю и выбрать абсолютно любую модель. Главное — учитывать характеристики и технические параметры.

Схемы подключения

Датчик обязательно должен получать электропитание с помощью выключателя или же, предохранитель. То есть питающие цепи датчика должны иметь защиту. Следует помнить, что подключать датчик к неисправной или поврежденной проводке строго запрещено.

Сечение провода не должно быть больше 1,5 кв. мм по меди. Подключение производиться к клеммным зажимам. Обязательно во время подключения датчика отключить напряжение с питающих проводов.

Кабель, которым подключаются светильники, желательно использовать качественный, бронированный или же прокладывать кабель в ПВХ трубе, так как возможны механическое повреждение кабеля при проведении любых земляных работ.

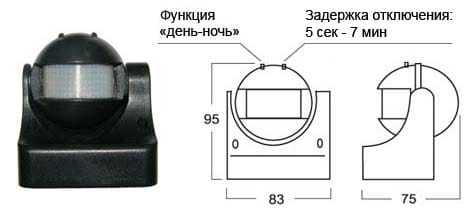

Настройка и регулировка

Уставка «TIME» находится в пределах 5-480 секунд. Если объект будет двигаться относительно быстро-то уставку необходимо немного уменьшить. Если же человек будет находиться некоторое время, то желательно немного увеличить время.

Настройки чуствительности прибора

Регулятор «LUX» необходимо устанавливать отталкиваясь от освещения окружающей среды.

Регулятор «SENS» регулирует чувствительность в зависимости от дальности и объема желаемого объекта. На животных датчик реагировать не будет.

Правильное расположение — залог эффективной работы

При выборе места расположения следует подбирать датчики с подходящим углом раскрыва диаграммы, учитывать пребывание животных. Необходимо выбрать пути прокладки закрытые, то есть максимально ограничить свободный доступ.

Прочитав статью с параметрами и критериями, которые обязательно нужно учитывать при приобретение, можно самостоятельно выбрать необходимую модель датчика. Энергосберегающая функция устройств основная, но далеко не единственная.

Любительский вариант применения — это способ уличного освещения и защиты с помощью всепогодного прожектора. Для этой цели создаются специальные светодиодные прожекторы с датчиком движения.

Таким простым способом можно получить постоянное и удобное уличное освещение территории и обеспечить защиту имуществу. Подведя итоги, можно сказать, что уличные светодиодные прожекторы с датчиком движения необходимая вещь в современно оборудование любого дома, при этом они легко и быстро монтируются на любую поверхность без помощи специалиста.

Подведем итог

В завершение — рекомендации от специалистов относительно правильной установки: Не нужно устанавливать уличные датчики возле деревьев и кустов, потому, что эти объекты могут препятствовать правильному и точному выявлению движения объекта.

Устройство необходимо направлять именно в ту зону, выявление движения в которой должно служить сигналом для автоматического включения света и освещения территории.

Поддерживать уличные датчики в постоянной чистоте, поскольку любые загрязнения отрицательно влияют на работу и негативно сказываются на радиусе действия.

Сводить к минимуму воздействие излучений, которые могут привлечь ложное включение и срабатывание устройства.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

proosveschenie.ru

Датчики освещенности проекта House-Sensor

Структура страницыИнформация по датчикам освещенности проекта House-Sensor представлена на данной странице в 2-х таблицах. В первой таблице датчики классифицированы по назначению для удобства выбора необходимого типа. Вторая таблица содержит более детальную информацию по каждой модели и включает ссылки для скачивания подробного технического описания по каждому типу датчика.

Информация по чувствительным элементам освещенностиВ качестве чувствительных элементов в датчиках освещенности проекта House-Sensor используются два типа светочувствительных сенсоров: кремниевый PIN фотодиод BPW34 пр-ва ф.Vishay для датчиков со спектром 400…1100нм и фоточувствительная интегральная микросхема S9066 пр-ва ф.Hamamatsu для датчиков видимого света со спектром 400…700нм. Спектр видимого света для второго типа сенсора формируется не светофильтром, а специальной комбинацией фоточувствительных кремниевых структур с различной спектральной чувствительностью. Преимущества такого сенсора без использования светофильтра очевидны: высокие чувствительность и стабильность, свойственные стандартному фотодиоду, но в тоже время узкий спектр, максимально адаптированный к кривой видимости человеческого глаза, также обеспечена одинаковая чувствительность к источникам света различной цветовой температуры, но производящих одинаковую освещенность.

Дополнительные материалы• Кремниевый PIN фотодиод BPW34 (оригинальный технический материал ф.Vishay)• Фоточувствительная ИС S9066 (оригинальный технический материал ф.Hamamatsu)• Сфера применения датчиков освещенности проекта House-Sensor • Схемы подключения датчиков с 2-х проводным выходом 4–20мА серий LE01-А и LE01M-А к аналоговым входам контроллеров(рекомендации House-Sensor) • Рекомендации по наружной установке датчиков освещенности серий LE01 и LE01M

Назначение	Типы датчиков освещенности проекта House-Sensor	Выходной сигнал
Контрольнаружной освещенности	LE01 – датчики освещенности уличные герметичные IP65, габариты 85х50х55мм, контролируемый спектр 400…1100нм, Tраб = –40…+50град.С	Аналоговый 4-20мА / 0-1В / 0-10В
Контрольнаружной освещенности	LE01M – датчики освещенности уличные герметичные IP65, габариты 85х50х55мм, спектр видимого света 400…700нм, Траб = –40…+50град.С	Аналоговый 4-20мА / 0-1В / 0-10В

Контроль освещенности встраиваемыми датчиками	LP01 – датчики видимого света встраиваемые кабельные, цилиндрический корпус из фторопласта D15х40мм, размещение в отверстии D15мм, кабель 2…15м	Аналоговый 4-20мА 2-х проводное подключение
Контроль освещенности встраиваемыми датчиками	LP02 – датчики видимого света встраиваемые кабельные, плоский корпус D30хН6мм, крепление на плоскую поверхность, кабель 2…15м	Аналоговый 4-20мА 2-х проводное подключение

Пороговый контроль наружной освещенности	AL01-R – автомат освещения (фотореле 220В 16А) с защитой IP65 (Траб= –40…+50град.С) для управления уличным и внутренним освещением в зависимости от интенсивности дневного света	Релейный АС220В 16А Замыкающий контакт э/м реле
	AL01-S – автомат освещения (фотореле 220В 5А) с защитой IP65 (Траб= –40…+50град.С) для управления уличным и внутренним освещением в зависимости от интенсивности дневного света	Релейный АС220В 5А(10А) Замыкающий контакт АС Solid State Switch
	AL02-R – низковольное фотореле с питанием от АС/DC24В с защитой IP65 (Траб= –40…+50град.С) для контроля порогового уровня освещенности и управления низковольтной нагрузкой	Релейный АС/DC 60В 5А Замыкающий контакт э/м реле
	AL02-S – низковольное фотореле с питанием от АС/DC24В с защитой IP65(Траб= –40…+50град.С) для контроля порогового уровня освещенности и передачи сигнала на контроллер	Релейный АС/DC 60В 150мА Замыкающий контакт оптореле

Краткие характористики датчика

LE01 – датчики освещенности уличные герметичные IP65 Контроль освещенности в области спектра 400…1100нм для условий открытой атмосферы и в помещениях различного назначения. Обеспечена устойчивость к воздействию воды, ультрафиолета и агрессивных сред, датчики нечувствительны к конденсации влаги. Рабочая температура –40…+50ºС. Стандартные диапазоны: 1000/10000/50000Лк. Выход: 4–20мА (модель LE01-A) / 0–1В / 0–10В (модели LE01-NV / LE01-V). Поликарбонатный корпус IP65 с фторопластовым рассеивателем. Габариты датчика 85х55х50мм.Скачать техническое описание (pdf) Наверх

LE01М – датчики освещенности уличные герметичные IP65 со спектром видимого света Контроль освещенности в области спектра видимого света 400…700нм для условий открытой атмосферы и в помещениях различного назначения. Обеспечены свойства, аналогичные датчику LE01, но в качестве чувствительного элемента используется интегральный фотоэлемент со спектром видимого света производства ф.Hamamatsu, не требующий внешнего светофильтра и отличающийся высокой стабильностью и минимальной зависимостью чувствительности от типа источника света.Скачать техническое описание (pdf)Наверх

Датчики видимого света LP01 встраиваемые кабельные с аналоговым выходом (4-20мА) в цилиндрическом корпусе D15х40ммИспользуются в качестве встраиваемых элементов, например, в подвесные потолки, стены, столешницы либо как маятниковые с креплением на кабеле. Обеспечена устойчивость к воздействию воды и агрессивных сред, датчики нечувствительны к конденсации влаги. Встроенный кабель от 2 до 15м. Контролируемый спектр 400…700нм. Стандартные диапазоны: 100/1000/10000 Лк. Выход 4–20 мА с 2-х проводной схемой подключения. Фторопластовый корпус IP65 D15х40 мм.Скачать техническое описание (pdf)Наверх

Датчики видимого света LP02 встраиваемые кабельные с аналоговым выходом (4-20мА) в плоском корпусе D30х6ммИспользуются в качестве встраиваемых элементов при креплении на плоской поверхности с помощью 2-х саморезов либо на 2-х стороннюю клеевую ленту. Обеспечена устойчивость к воздействию воды и агрессивных сред, датчики нечувствительны к конденсации влаги. Встроенный кабель от 2 до 15м. Контролируемый спектр 400…700нм. Стандартные диапазоны: 100/1000/10000 Лк. Выход 4–20 мА с 2-х проводной схемой подключения. Корпус IP65 D30х6 мм с фторопластовым рассеивателем.Скачать техническое описание (pdf)Наверх

AL01 – автомат освещения (уличное фотореле 220В) с защитой IP65 для промышленного примененияПредназначен для автоматического включения и выключения освещения при изменении интенсивности дневного света. Автомат применяется для управления уличным и внутренним освещением, для включения освещения витрин, световой рекламы, лестничных клеток и т.п. Перестраиваемый пороговый уровень 5…100 Лк. Рабочая температура –40…+50ºС. Питание 220В, нагрузка 220В, 16А/5А. Модели: AL01-R (э/м реле) / AL01-S (АС Solid State Switch). Корпус IP65 95х58х40мм. Скачать техническое описание (pdf)Наверх

AL02 – низковольтное уличное фотореле с питанием от АС/DC24В с защитой IP65 для промышленного применения Контроль пороговой освещенности при размещении вне и внутри помещений всех категорий. Перестраиваемый пороговый уровень 5…100Лк. Выход в виде изолированного («сухого») замыкающего контакта с нагрузкой: 1) АС/DC 60В, 5А (модель AL02-R c э/м реле) 2) АС/DC 60В, 150мА (1А) (модель AL02-S c оптореле). Рабочая температура –40…+50ºС. Питание АС/DC24В. Обеспечена устойчивость к воздействию воды, температуры и агрессивных сред. Корпус IP65 95х58х40мм. Скачать техническое описание (pdf) Наверх

house-sensor.ru

Виды, инфракрасные, что учитывать при выборе, разновидности

Датчики движения — незаменимые элементы в современных системах энергосберегающего освещения, безопасности и охраны производственных и офисных помещений, многоквартирных и загородных домов, дачных участков. Они обеспечивают необходимый комфорт и защиту, а так же эффективную работу систем видеонаблюдения, так как могут монтироваться на разные устройства.

На охраняемых объектах детекторы движения при несанкционированном приближении посторонних лиц приводят в действие видеокамеры, сигнализацию, сирену, контрольные панели систем мониторинга и другие приборы в зависимости от схем подключения.

Содержание:

Виды датчиков движения для уличных условий

Особенностью уличных детекторов движения является то, что они эксплуатируются в сложных условиях, подвергаются воздействию снега, дождя, солнца, ветра, высоких и низких температур.

На их работу влияют линии электропередач и автомобильные дороги, проходящие вблизи, окружающие деревья и кустарники, протяженность и сложность рельефа. Очень важно правильно выбирать эти устройства, учитывая конкретные условия их эксплуатации.

Датчик движения для включения света уличный удобно использовать для управления уличным освещением. Когда человек входит в зону охвата прибора, фонарь включается автоматически, когда выходит из зоны или прекращает движение, свет автоматически выключается. Это позволяет значительно снижать расходы электроэнергии в сетях освещения на промышленных и коммерческих объектах, на дачах и в частных домах.

По принципу действия устройства подразделяются на ультразвуковые, микроволновые и инфракрасные. Кроме того, детекторы движения бывают пассивными и активными.

Пассивные аналоги реагируют на изменение определенных параметров, например, температуры в контролируемой зоне. Они наиболее популярны и используются значительно чаще, например в качестве ночников с датчиками движения.

Активные устройства направляют и принимают отражённое ультразвуковое, микроволновое или инфракрасное излучение. При появлении какого-либо объекта параметры отраженного ультразвука изменяются, и устройство срабатывает. Такие детекторы часто используют, например, в охранных системах автомобилей.

Видеонаблюдение через веб-камеру поможет справится и с охраной автомобиля на парковке у подъезда, и с круглосуточным наблюдением территории дачного участка или коттеджа.

На сегодняшний день выделяют два типа микрофонов для видеокамер: динамические и конденсаторные. Изучить характеристики микрофонов можно в этой статье.

Микроволновые активные датчики можно назвать радиолокационными радарами. Устройства направляют микроволновый радиоимпульс и принимают отражённый. По своему действию они похожи на ультразвуковые приборы.

Эти приборы не реагируют на резкие перепады температуры, что иногда наблюдается для ИК-датчиков. Такие детекторы чаще всего используют в системах охраны периметров.

Инфракрасные датчики наиболее популярны. Их работа основана на обнаружении объектов ИК-излучения. Основное назначение таких приборов — охрана и освещение частных домов, дачных участков, офисных и промышленных объектов. Детекторы реагируют на резкое изменение интенсивности теплового излучения в контролируемой зоне.

Уличные инфракрасные датчики движения

Существует два типа инфракрасных уличных детекторов движения.

Первый тип относится к активным устройствам, состоит из передатчика (генератора ИК луча) и приёмника, который реагирует на прерывание ИК луча в случае пересечения его каким-либо объектом. Такой тип приборов используется в системах охраны периметра.

Второй тип — это объёмные датчики. Они относятся к пассивному типу устройств и реагируют на изменение температуры при попадании в зону их действия более тёплого, в сравнении с окружающей средой, объекта.

Такие приборы используют чаще всего в системах автоматического освещения и охраны периметра. Их можно расположить в любом месте по периметру здания. Они защитят подходы к коттеджу, офису, гаражу и другому охраняемому объекту.

ИК датчики отличаются углом охвата, который варьируется от 120 до 360о. Основным элементом этих устройств являются линзы Френеля, которые фокусируют инфракрасные лучи на чувствительные фотоэлементы.

ИК датчики движения уличные подключают к электрической сети как обычные электроприборы. Протяженность контролируемой зоны большинства этих приборов составляет 12 м. Если прибор фиксирует движение в зоне охвата, он включает свет.

Детекторы настраивают таким образом, чтобы они не реагировали на мелких животных. Они срабатывают, если в контролируемой зоне появится крупный тёплый объект или автомобиль. При отсутствии движения в течение установленного времени (от 30 секунд до 30 минут) свет выключается.

Что следует учитывать при выборе и настройке уличных датчиков

Чтобы детекторы движения долго и бесперебойно работали, к их выбору и монтажу следует отнестись с полной ответственностью. При выборе следует знать:

место, где будет установлен прибор, способ его крепления, степень защищённости. Крепление устройства может производиться путем встраивания или навешивания;
мощность коммутируемого оборудования. От него будет зависеть принцип установки детектора. Приборы выпускают разной мощности и для разных вариантов монтажа;
наличие препятствий, (таких, например, как стекло, которое уменьшит размер контролируемой зоны) а также рабочие углы датчика. На стенах обычно устанавливают датчики с углом обзора 180о, потолочные датчики движения — с полным углом в 360о;
возможность настройки точного времени срабатывания включений и выключений. Это особенно важно, если установлено несколько приборов, которые должны реагировать, когда человек выходит из зоны действия одного из них и входит в зону действия другого.

Настройку детекторов производят, используя потенциометры. Настраивают следующие параметры.

Интервал времени, в течение которого устройства работают. Для настройки следует оценить, сколько времени человек будет находиться в контролируемой зоне, и установить чуть больший период;

Комплект бытового оборудования для организации wifi видеонаблюдения состоит из ip wifi камер, а так же роутера (точки подключения) и ПК.

Существует множество видов комплектов систем видеонаблюдения для дачи, офиса, стройплощадки, узнать о них можно из этой статьи.

Чувствительность прибора. Чем она выше, тем он лучше реагирует на движение. Если детектор срабатывает очень часто, порог чувствительности следует снизить. Для уличных детекторов особенно важно, чтобы они не реагировали на появление мелких животных. Степень чувствительности зависит также от сезона, поэтому датчики перенастраивают на зимнее и летнее время;

Степень освещённости. Прибор должен быть настроен так, чтобы он хорошо работал в дневное и в ночное время. При появлении в контролируемой зоне тёплого объекта в дневное время детектор не должен включать освещение, а в ночное время должен реагировать быстро.

Разновидности уличных датчиков движения

Для охраны объектов в ночное время устанавливают датчик движения с сиреной уличный. При появлении в контролируемой зоне прибора объекта с заданными параметрами (например, человека), датчик включает сирену, не включая освещение или одновременно включив прожектор.

Такие устройства незаменимы для установки на территории загородных домов, дачных участков, промышленных объектов. Детекторы очень компактны, могут быть смонтированы незаметно для злоумышленников, обеспечивая надёжную охрану.

Дачники, покидая свои дачные дома и участки, всегда беспокоятся о сохранности имущества, оставленного на даче. Обеспечить охрану сможет автономный, бепроводной датчик движения уличный, работающий от аккумулятора.

Можно установить один или несколько таких датчиков. Детектор со встроенной сиреной оповестит сторожей о проникновении нежелательных гостей, а датчик со встроенным GSM модулем отправит SMS хозяину дома, ничем не выдав свое присутствие.

Основное преимущество автономных детекторов — их можно установить в любом месте независимо от наличия сети электроснабжения, главное — вовремя заряжать аккумуляторы.

Применение датчиков движения для освещения улиц, дворов, территорий садовых участков позволяет снизить затраты электроэнергии более чем на 50%. Использование этих приборов в сочетании с охранными системами обеспечивает надёжную охрану промышленных, загородных и дачных территорий. Сравнительно низкая стоимость детекторов обеспечивает высокий уровень спроса на них.

nabludau.ru

Уличный датчик движения для сигнализации: виды

Организация света в ночное время суток является залогом комфортной жизни и гарантией безопасности имущества. В основном, как на предприятиях, так и на частных участках для этого используется всепогодный уличный датчик движения для сигнализации.

Виды и принцип работы

Существует несколько типов датчик для улицы по их расположению:

Периметрический;
Периферийный.

Периметрические датчики располагаются по периметру участка, и распознают движение объекта в определенном диапазоне. Периферийные, в большинстве случаев, устанавливаются на заборах или фасадах домов, благодаря чему обнаружение происходит при нарушении границ их действия.

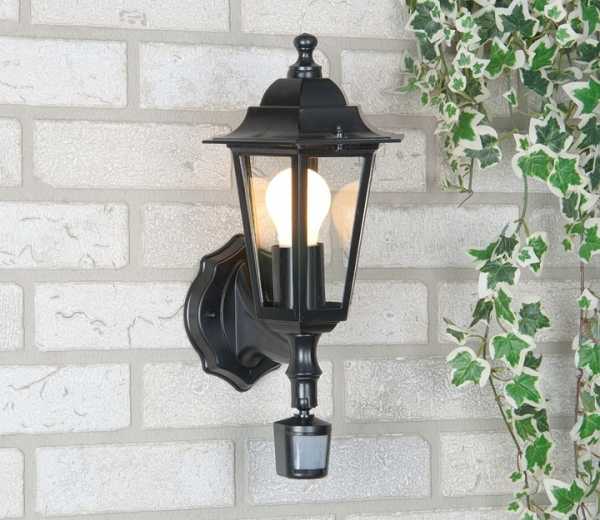

Фото – датчик движения с лампой

Электронный уличный датчик движения содержит оптический, микроволновый или акустический сенсор, а часто и сигнализатор для контроля освещения. Изменения в оптическом, микроволновом или акустическом поле в непосредственной близости устройства интерпретируется при помощи блока управления, после сигнал передается на компьютер. Большинство детекторов могут работать в диаметре 5 метров, но промышленные датчики распознают движущийся объект даже в диапазоне 10-15 метров. Для контроля промышленных территорий часто используется уличный топографический датчик движения, к которому подключен прожектор или фонарь.

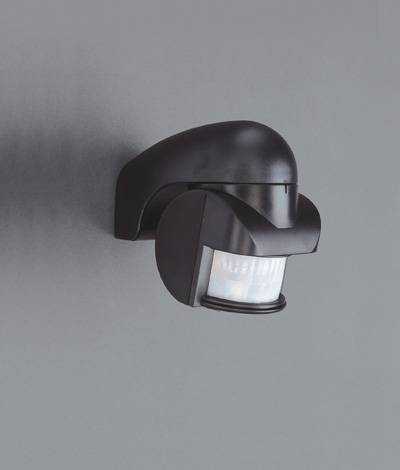

Фото – настенный уличный датчик

Для охраны определенного участка земли используется уличный светильник с датчиком движения на основе инфракрасного излучения. Пассивные инфракрасные датчики чувствительны к температуре кожи человека, которая распознается при помощи испускаемого излучения. Из датчика не излучается энергия, поэтому его и называют пассивный сигнализатор. Это является главным его отличием от лазерного датчика контроля освещения в помещении. Но при этом пассивный датчик движения определяет объект, только если тот движется. Такой радиодатчик не подходит для охраны большого периметра, он в основном используется в бытовых условиях.

Микроволновый уличный датчик сигнализации и освещения основан на принципе лучей Допплера. Он испускает непрерывный сигнал, неощутимый человеческим организмом, и при нарушениях его передачи включает сирену, оповещая о проникновении на объект. Аналогичный принцип работы имеет ультразвуковой датчик для уличного освещения. Он считается самым выносливым, работает при температуре 0 градусов и ниже, можно настроить режим день-ночь или отключить светодиодный контроль.

Зачем нужен такой сигнализатор:

Уличный стандартный датчик движения с сиреной используется для охраны имущества и жителей дома, он также может обеспечивать видеонаблюдение, контроль включения/выключения света и т. д.;
Прибор может контролировать галогенный светильник, сигнализацию, пожарную систему и прочие охранные механизмы, предназначенные для защиты жилья;
Это очень удобное устройство, которое повышает Ваш комфорт. При выходе из дома во двор теперь не нужно искать включатель иллюминации;
В случае экстренной ситуации, звуковой сигнал тревоги раздается не только у Вас, но и у обслуживающем дома или производственном помещении.

Фото – датчик движения со светодиодным фонарем

Видео: как устроен датчик движения

Установка датчиков

В зависимости от выбранного типа устройства, Вы можете варьировать способы его установки. Большинство сигнализаторов можно подключать при помощи кабелей питания 220 В, но все большую популярность получают беспроводные уличные охранные датчики движения. Такой извещатель считается более эффективным, нежели проводной, т. к. в экстремальных условиях он не прекращает своей работы. Такие модели называют «всепогодные».

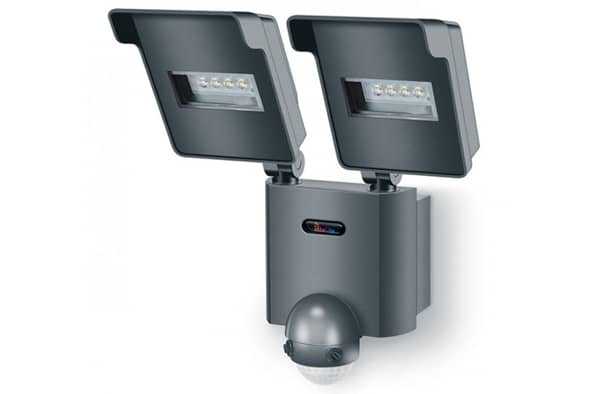

Фото – уличный светодиодный светильник с датчиком

Автономный цифровой уличный датчик работает на батареях, в большинстве случаев 9-вольтовых. Многие хозяева, практикующие естественную энергию, подключают его при помощи солнечных аккумуляторов.

Как подключить датчик:

Разработайте проект его подключения. Вам понадобится схема участка и дома. При этом местоположения датчика не должно находиться вблизи коммуникационных труб (в особенности отопления) и под прямыми лучами солнца. Также следите за тем, чтобы в диапазоне действия извещателя не было каких-либо препятствий для сигналов;
В инструкции к выбранному прибору есть пункт: советы по установке. В зависимости от типа датчика, его нужно подключать последовательно или параллельно. Последовательное подсоединение – это когда вначале монтируется датчик, а после приемник сигналов или выключатель. Параллельное – когда датчик и сигналоприемник расположены друг напротив друга;
В комплекте к датчику идут не только главные детали, но крепежные изделия. Если по какой-то причине у Вас они не включены в стандартный набор, то нужно будет шурупы купить самому. Помните, нельзя приобретать саморезы со скрытой головкой, они пройдут сквозь настенный сигнализатор, не закрепив его корпус;
Для контроля большого периметра двора, нужно использовать датчики с несколькими сенсорами. В большинстве случаев достаточно двух, но можно выбрать модель с тремя.

Инфракрасный (ИК) беспроводной датчик движения и контроля уличного периметра рекомендуется устанавливать на внутренней стороне забора, в таком случае их монтируют на полметра выше уровня земли. Ультразвуковые желательно закрепить на откосах или в проемах калитки. Периметральные модели также могут организовать невидимый барьер на участке, но в таком случае настройте их, чтобы они не воспринимали животных, как нарушителей сигналов.

При необходимости к датчику движения подключается видеорегистратор (камера, записывающая происходящее), данные с которого передаются на компьютер.

Фото – датчик движения с видеорегистратором

Многие специалисты пишут отличные отзывы про уличные датчики движения Контроль-Люкс, Eglo, Globo, лампы Optex, LX-402, IEK и TF-60. При этом последние используются не только для включения сирены, но и для света во дворе. Именно их чаще всего рекомендуют для дачи или загородного с целью создания эффекта присутствия.

Фото – галогенный прожектор с датчиком движения

Цена на уличный датчик движения в России и Украине варьируется в пределах 54-300 долларов в зависимости от его функционала (есть модели с пультом управления, оснащенные светильниками и т. д.).

Например, в Екатеринбурге галогеновый уличный прожектор с датчиком обнаружения движения можно купить за 70 долларов. В Харькове аналогичная модель будет стоить около 80, а в Москве все 85.

www.asutpp.ru

выбор, настройка и подключение устройства

Многих владельцев загородных домов и дач волнует вопрос того, как можно качественно, практично и красиво выполнить благоустройство своей территории. Не самую последнюю роль в этом аспекте играет и уличное освещение, которое зачастую хочется сделать автоматическим, чтобы светильники под окном сами выключались при рассвете и включались с приходом сумерек.

Современная техника позволяет добиться подобного двумя методами – при помощи фотореле, о котором мы сегодня и поговорим, а также с помощью астротаймера, что применяется, как правило, гораздо реже. Повышенная популярность первого решения обуславливается небольшим ценником устройств и легкостью в установке и использовании. Что касается астротаймеров, то они выходят на порядок дороже, да и по уровню обслуживания и работы они выступают более сложными приспособлениями.

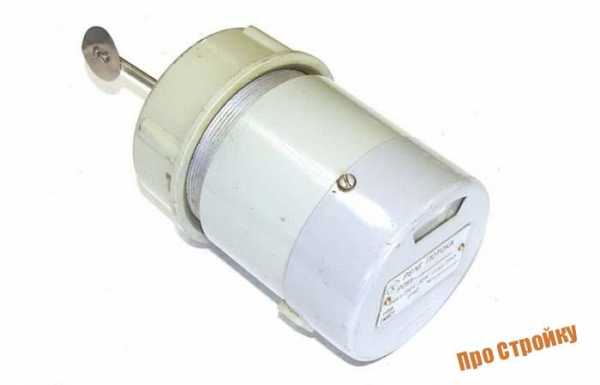

Устройство и принцип работы фотореле

Вообще данные изделия получили в обиходе не одно наименование. В большинстве случаев дачники и собственники домов называют их просто фотореле, однако порою можно встретить такие названия, как светоконтролирующий выключатель, фотоэлемент, фотосэнсор, датчик сумерек и света, сумеречный выключатель, фотодатчик и даже «день-ночь» и сенсор освещения. Как видно, наименований может быть множество, хотя суть работы устройства уличного освещения никак не меняется – приспособление автоматически отключает свет на участке с наступлением утра и включает его при сумерках.

Принцип работы строится на компонентах, что умеют менять собственные свойства при нахождении под лучами солнца. Как правило, производители фотореле применяют при сборке фотодиоды, фототранзисторы и фоторезисторы. В вечернее время, когда уровень освещенности на улице снижается, свойства светочувствительных компонентов видоизменяются. При достижении определенного значения контакты устройства смыкаются, передавая питание на подключенную нагрузку. С приходом света процесс протекает в обратном направлении: происходит размыкание контактов, в результате чего свечение отключается.

Выбор и характеристики устройства

Первым делом при выборе прибора необходимо обратить внимание на напряжение, с которым в дальнейшем устройство станет работать. Здесь выбирать приходится из 12 и 220-В моделей. Следующей характеристикой для приспособления уличного освещения выступает класс защиты. В связи с тем, что гаджет станет функционировать непосредственно на улице, то и уровень защиты не должен опускаться ниже IP44. При этом значение класса, как таковое, может быть выше, но не ниже. На деле же подобное значение указывает на то, что под корпус фотореле не смогут проникнуть элементы крупнее одного миллиметра в диаметре. Помимо этого, данный класс защиты гарантирует устойчивость устройства по отношению к воде и брызгам.

Не менее важным моментом при выборе модели является и температурный режим, характерный для вашей домашней области. В этом случае стоит подбирать приспособления с температурным режимом работы выше, нежели средние показатели в вашем регионе, причем как в теплое, так и холодное время года.

Кроме очевидных нюансов, важно осуществлять выбор и по предполагаемому току нагрузки и используемым для освещения ламп. Разумеется, производители позаботились, чтобы уличный девайс был способен выдерживать и большую нагрузку, однако тут возможны определенные проблемы в работе светильника. Исходя из этого, правильнее выбирать модели хоть с небольшим запасом по нагрузке.

Перечисленные особенности можно отнести к числу основных, их непременно стоит учитывать при выборе фотореле для уличного освещения. Далее пойдут дополнительные менее важные нюансы.

Некоторые производители оснащают свои устройства возможностью настраивать порог срабатывания. Таким образом пользователь может самостоятельно более точно выставить чувствительность прибора, сделав ее менее или, наоборот, более высокой.

Снижать порог чувствительности светильника есть смысл зимою, когда отраженный от белой поверхности свет может восприниматься сенсорами как начало рассвета. В итоге модель ошибочно будет определять освещенность, постоянно отключая и запуская свет снова. Согласитесь, мало кого порадует такая картина!

Не упускайте из внимания пределы возможной регулировки чувствительности сенсоров. В разных моделях эти показатели могут сильно различаться, к примеру, фотоэлемент Р02 способен предложить покупателю диапазон чувствительности в пределах 10-100 Лк, в то время как белорусский фотореле AWZ-30 ограничивается значениями 2-100 Лк.

Избежать ложного включения уличного освещения можно за счет выставления задержки для срабатывания. Например, при минимальном значении фотореле может отключить свет при попадании на датчик света от проезжающей мимо машины. С 5-10 секундной задержкой подобный вещей не произойдет.

Определение с местом размещения

Для правильной работы источника уличного освещения важно грамотно определиться с местом размещения будущего датчика. Специалисты рекомендуют учитывать следующие нюансы при выборе местоположения:

Не стоит помещать прибор чересчур высоко – в противном случае обслуживание устройства не будет самым легким! Все-таки периодически вам нужно будет смахивать снег с поверхности или просто вытирать пыль с поверхности;
Важно, чтобы солнечный свет спокойно попадал на приспособление. Таким образом фотореле непременно должно размещаться под открытым небом;

Не нужно располагать модель возле дороги, иначе не исключены ложные срабатывания от фар машин;
Это же касается и источников искусственного освещения, будь то фонари, лампочки либо окна, которые должны размещаться как можно дальше.

Помните, что точная работа светочувствительных элементов во многом зависит от правильности выбора места установки!

Учитывая все вышесказанное, можно сказать, что определиться с местоположением будущего источника автоматического освещения на дачном участке не всегда бывает просто, в особенности, если загородная территория не может похвастаться большой площадью.

Порою покупатели вынуждены переносить датчик по множеству раз, пока не найдут удачное место. Если вы используете фотореле для отключения уличного фонаря на столбе, то сенсор рекомендуется размещать на нем же. Однако это не обязательно, ведь убирать снег и пыль с его поверхности все равно будет периодически нужно, а это делать совсем неудобно, если сенсор расположен на столбе. В этом случае грамотнее будет разместить фотореле, к примеру, на поверхности стены, подключив его к светильнику при помощи кабеля.

Способы соединения

Методику подключения фотореле для автоматического включения и отключения освещения нельзя назвать сложной: на входе устанавливается ноль и фаза, на выходе фаза идет на фонари, ноль или минус на нагрузку, поступающую от шины либо автомата.

Если соблюдать все правила, то кабели следует подключать посредством распределительной коробки. Для этого покупаете герметичную версию для улицы, после чего проводите нужные работы в доступном месте и выполняете установку.

Если вы планируете подключить к фотореле достаточно мощный фонарь с дросселем, то стоит позаботиться о добавлении в конструкцию контактора или пускателя, который отлично перенесет пусковые токи, позволяя без каких-либо последствий часто отключать и включать освещение на участке.

Добиться автоматического включения света только при нахождении поблизости человека можно при помощи датчиков движения. Это бывает необходимо возле калитки или неподалеку от уличного туалета. В этом случае правильнее сначала устанавливать светочувствительный элемент, а уже после монтировать датчик движения, который благодаря такому подходу станет функционировать лишь с наступлением темноты.

Таким образом схемы и способы подключения фотореле не отличаются особой сложностью, так что каждый собственник при желании может запросто реализовать качественное автоматическое уличное освещение и своими руками без больших вложений.

Техника подключения кабеля

Без разницы, какую модель вы приобретете в магазине, любое изделие от современного производителя будет иметь всего 3 провода: синий (в некоторых случаях он может быть темно-зеленым), красный и коричневый или черный, хотя у третьего не исключены и другие цвета. Во время подключения и установки устройства стоит учитывать следующие моменты:

На коричневый либо черный кабель всегда идет фаза;
Нейтраль или попросту ноль от питающего кабеля соединяется с зеленым или синим;
Кабель красного цвета подключается к лампам и осветительным приборам.

При просмотре любой схемы можно заметить, что всегда идет соблюдение перечисленных выше правил. Кроме указанных нюансов, техника подключения проводов больше не предусматривает никаких сложностей. Соединив таким образом провода, вы создадите рабочую схему.

Важно! Нулевой кабель тоже необходимо соединять с лампой. Не забывайте об этом!

Настройка датчика для уличного освещения

Выполнять настройку светочувствительного сенсора следует только после проведения всех перечисленных пунктов, то есть после соединения с сетью и монтажа устройства. Специально для корректировки границ срабатывания внизу корпуса производители фотореле размещают маленький поворотный диск из пластика. При помощи него и осуществляется настройка светочувствительности сенсора.

На самом корпусе прибора имеются специальные стрелочки, указывающие стороны для снижения и увеличения порога чувствительности. При этом при первичной настройке следует выставить ползунок в максимальное крайнее правое положение, что будет соответствовать минимальному значению. Позже, вечером на территории дачи, начинайте увеличивать порог в момент, когда вы

prostrouky.ru

Уличный светодиодный светильник с датчиком движения

Использование уличных светильников с датчиком движения позволяет грамотно организовать наружное освещение, сэкономив на электроэнергии. Благодаря установленным фотоэлементам, фонарь включается только в том случае, когда в их поле деятельности попадают двигающиеся люди. Специальный таймер позволяет установить время работы светильника. Такие фонари востребованы во многих областях – для дома, пешеходных дорожек и тротуаров, придомовой территории, входных групп, площадей и парков. Использование ламп с датчиков движения позволяет улучшить уровень освещенности территории, сократив при этом расходы на электроэнергию.

В этой статье:

Преимущества систем освещения с датчиками

Уличные светильники с датчиком движения сразу после своего появления завоевали рынок, благодаря сочетанию высоких эксплуатационных качеств, доступной стоимости и простым обслуживанием. Большое разнообразие моделей, возможность автономной работы лампы с аккумулятором, высокая энергоэффективность – все это расширяет сферу применения подобных световых систем.

Автономный уличный LED-светильник с датчиком движения

Основными преимуществами уличного светильника с датчиком движения являются:

Практичность и удобство использования. Фонарь с датчиком освещенности можно крепить на любую поверхность, после настройки фотоэлементов и управляющего устройства нет необходимости самостоятельно включать или выключать прибор. Обслуживать светильник очень легко, использование светодиодных ламп значительно продлевает его сроки эксплуатации, не требуя регулярных замен ламп.
Универсальность. Все уличные светильники с датчиками движения отличаются широчайшей сферой применения – для дачи, придомовой территории, автостоянок, парков, садовых дорожек. Особенностью конструкции является возможность автономной работы, что очень важно при отсутствии линии электроснабжения, например, для парка. В качестве источника энергии выступают батарейки, которые расходуются крайне экономно.
Долговечность. Светодиодные светильники этого типа могут работать годами, не требуя замены источника света или специального обслуживания. Качественный светодиодный светильник будет работать до 50 тыс. часов непрерывного свечения, чем не могут похвастаться лампы накаливания или галогенные лампочки.
Эстетичность и декоративность. Современный стиль и широкие возможности использования позволяют применять уличные системы освещения в качестве декоративной, красивой подсветки. В продаже имеются модели с цветными диодами, возможностью программирования мощности светового потока и оттенка.
Экономичность и энергоэффективность. Наличие датчика движения и фото сенсора позволяет в разы сэкономить расход электроэнергии. Кроме того, использование светодиодной лампы обеспечивает высокий КПД, световой поток максимально приближен к естественному.

Светильники с датчиками движения являются оптимальным вариантом для уличного освещения. Они экономичны, удобны в использовании, долговечны. Большим преимуществом является широкая сфера применения, что делает лампы универсальным решением для придомовой территории, улиц, площадей или парка.

Принцип работы осветительных приборов с датчиками движения

Приборы уличного освещения с фотоэлементами отличаются очень простым принципом работы. Конструкция включает в себя источник света – лампу, улавливающие движение и тепло детекторы, рассеиватель. Главным элементом прибора являются именно детекторы, которые обеспечивают включение и выключение фонаря, согласно заданным настройкам. Современные светильники обладают широким функционалом и возможностями, можно не только задать чувствительность срабатывания, но и время освещения, то есть тот период, когда лампа будет работать при отсутствии объекта движения.

Схема подсоединения уличного светильника к сенсору

При выборе модели светильника надо сразу учитывать, что угол охвата детекторов может составлять до 360 градусов, охват – до 12 м. но такие модели нужны далеко не всегда, например, для входной группы достаточно сенсора, имеющего угол охвата в 120 градусов. Большое значение имеет и высота расположения осветительного прибора. Он должен максимально освещать необходимую территорию, обеспечивая безопасность и комфорт для всех проходящих.

Типы ламп с фото-сенсорами

Все светильники с фото-сенсорами различаются по двум критериям – по источникам света и по сфере использования.

По виду лампы световые приборы разделяются:

классические с лампами накаливания и энергосберегающими галогенными лампочками;
светодиодные, используемые для компактных фонарей и больших прожекторов.

Устройство уличного светодиодного прожектрора с датчиком движения

Сфера применения таких световых приборов довольно большая, в зависимости от этого различаются:

настенные модели с креплением к фасадной стене, ограждениях и заборам;
фонари со штативным креплением, используемые для столбов, освещения клумб, дорожек, подъездных аллей;
мощные прожекторы для создания направленного светового потока, применяются для больших площадей, автостоянок, придомовых территорий;
стационарные, работающие от сети;
автономные, работающие от аккумуляторов;
декоративные, применяются для монохромной или мультиколорной наружной подсветки.

Фонари с датчиками движения востребованы во многих областях – для дома, пешеходных дорожек и тротуаров, придомовой территории, входных групп. Использование подобных ламп позволяет улучшить уровень освещенности территории, сократив при этом расходы на электроэнергию и повысив энергоэффективность.

cdelct.ru
