Деформационный шов в бетонных полах: технология, нормы и правила

Распространенным вариантом перекрытий зданий, сооружений и покрытий в производственных помещениях с интенсивными механическими воздействиями является бетонный пол. Материал, из которого создаются эти конструктивные элементы, подвержен усадке и обладает низкой прочностью к деформации, вследствие чего возникают трещины. Во избежание повторного ремонта создаются искусственные разрезы в монолитных конструкциях. Например, деформационный шов в бетонных полах, в стенах здания, кровлях, мостах.

Для чего они нужны?

Бетонный пол представляется на вид прочным и долговечным основанием. Однако под воздействием температурных колебаний, усадочных процессов, влажности воздуха, эксплуатационных нагрузок, осадки грунта теряется его целостность – он начинает трескаться.

Чтобы предать некоторую степень упругости этой конструкции здания, создаются деформационные швы в бетонных полах. СНиП2.03.13-88 и Пособие к нему содержат информацию о требованиях к проектированию и устройству полов с указанием необходимости устройства разрыва в стяжке, подстилающем слое или покрытии, который обеспечивает относительное смещение разрозненных участков.

Основные функции:

• Минимизация внезапных деформаций, посредством деления монолитной плиты на определенное количество карт.
• Возможность избежать дорогостоящего ремонта с заменой чернового и основного покрытия.
• Повышение устойчивости к динамическим нагрузкам.
• Обеспечение долговечности конструктивной основы.

Основные виды: изоляционный шов

Деформационный шов в бетонных полах в зависимости от своего предназначения делится на три вида: изоляционный, конструкционный и усадочный.

Изоляционные разрезы выполняются в местах примыкания конструктивных элементов помещения. То есть они являются промежуточным швом между стенами, фундаментами под оборудование, колоннами и полом. Это дает возможность избежать трещин при усадке бетона в местах прилегания горизонтальных и вертикальных элементов комнаты. Если пренебречь их обустройством, то стяжка при высыхании и уменьшении объема при жестком сцеплении со стеной, например, вероятнее всего, даст трещину.

Вдоль стен, колонн и в местах, где бетонный пол граничит с другими видами оснований, создается изоляционный шов. Причем возле колонн нарезается шов не параллельно граням столбовидного элемента, а таким образом, чтобы на угол колонны приходился прямой рез.

Рассмотренный вид шва заполняется изоляционными материалами, способными позволить горизонтальное и вертикальное движение стяжки относительно фундамента, колонн и стен. Толщина шва зависит от линейного расширения стяжки и составляет около 13 мм.

Основные виды: усадочный шов

Если изоляционные швы предотвращают деформацию монолитного бетонного пола в местах его соприкосновения со стенами, то усадочные резы необходимы для недопущения хаотичного растрескивания бетона по всей поверхности. То есть предотвращения повреждений, вызванных усадкой материала. По мере высыхания бетона сверху вниз, появляется внутри него напряжение, создаваемое твердением верхнего слоя.

Устройство деформационных швов в бетонных полах такого типа происходит по осям колонн, где разрезы стыкуются с углами швов по периметру. Карты, то есть части монолитного пола, ограниченные со всех сторон усадочными швами, должны быть квадратными, следует избегать Г-образных и вытянутых прямоугольных их форм. Работы выполняются как во время укладки бетона с помощью формирующих реек, так и нарезкой швов после высыхания стяжки.

Вероятность растрескивания прямо пропорциональна размерам карт. Чем меньше площадь пола, ограниченная усадочными швами, тем и вероятность растрескивания минимальна. Подвержены деформации и острые углы стяжки, поэтому во избежание разрывов бетона в подобных местах также необходимо нарезать швы усадочного типа.

Основные виды: конструкционный шов

Подобная защита монолитных полов создается при возникновении технологических перерывов в работе. Исключение составляют помещения с небольшой площадью заливки и непрерывная подача бетона. Деформационный шов в бетонных полах конструкционного типа нарезается в местах соединения стяжки, выполненной в разное время. Форма торца такого соединения создается по типу «шип-паз». Особенности конструкционной защиты:

• Шов устраивается на расстоянии 1,5 м параллельно другим типам деформационных разграничений.
• Создается лишь при условии укладки бетона в разное время суток.
• Форма торцов должна быть выполнена по типу «шип-паз».
• Для толщины стяжки до 20 см, на деревянных боковых выступах делается конус в 30 градусов. Допускается использовать металлические конусы.
• Конусные швы защищают монолитный пол от незначительных подвижек по горизонтали.

Деформационные швы в бетонных полах промышленных зданий

Повышенные к износостойкости требования предъявляются к полам, укладываемым на заводах, складах и других объектах промышленного назначения. Это связано с появлением влияния разной интенсивности механического воздействия (движение транспортных средств, пешеходов, удары при падении твердых предметов) и возможного попадания жидкости на пол.

Как правило, конструктивная особенность пола представляет собой стяжку и покрытие. Но под стяжкой располагается подстилающий слой, который в жестком исполнении укладывается из бетона. В нем нарезается во взаимно перпендикулярных направлениях шов чрез 6-12 м, глубиной 40 мм при этом не менее 1/3 толщины подстилающего слоя (СНиП 2.03.13-88). Обязательное условие – это совпадение деформационного шва пола с аналогичными защитными разрывами здания.

Отличительной чертой структуры полов в промышленных зданиях является создание верхнего слоя из бетона. В зависимости от интенсивности механического воздействия проектируют покрытия разной толщины. При толщине в 50 мм и более деформационный шов в бетонных полах (СНиП «Полы» п.8.2.7) создается в поперечном и продольном направлении с повторением элементов через 3-6 м. Рез пропиливается шириной 3-5 мм, глубина его составляет не менее 40 мм или треть толщины покрытия.

Требования при создании деформационной защиты полов

Пропил бетона необходимо выполнять фрезой через двое суток твердения. Глубина резов по нормам составляет 1/3 толщины бетона. В подстилающем слое допускается в местах предполагаемых разрывов перед заливкой бетона применять рейки, обработанные составами против адгезии, которые после твердения материала удаляются и в итоге получаются защитные швы.

Нижние части колонн и стен на высоту будущей толщины покрытия следует обклеивать рулонными гидроизоляционными материалами или вспененным листовым полиэтиленом. В тех местах, где проектом предусмотрены деформационные швы в бетонных полах. Технология нарезки начинается с разметки мелом и линейкой мест искусственных разрывов.

Индикатором своевременной нарезки служит пробный шов: если зерна заполнителя не выпадают из бетона, а перерезаются лезвием резчика, тогда время создания деформационных швов выбрано правильное.

Обработка швов

Нормальное функционирование шва достигается с помощью его герметизации. Заделка деформационных швов в бетонных полах реализуется при помощи следующих материалов:

• Гидрошпонка – это профилированная лента из резины, полиэтилена или ПВХ, закладываемая при заливке бетонной стяжки;
• Уплотняющий шнур из вспененного полиэстера закладывается в прорезь и при перепадах температуры сохраняет свою эластичность, обеспечивая безопасное движение бетонного покрытия;
• Акриловая, полиуретановая, латексная мастика;
• Деформационный профиль, состоящий из резины и металлических направляющих. Бывает встроенным или накладным.

Перед герметизацией рабочая поверхность зазоров должна быть очищена и продута сжатым воздухом (компрессором). Также для увеличения срока службы бетонных полов желательно упрочнить верхний слой топпингом или полиуретановым материалом.

Условия создания

Деформационный шов в бетонных полах (монолитных) становится обязательным при следующих условиях:

1. Стяжка, общей площадью выше 40 м2.
2. Сложная конфигурация пола.
3. Эксплуатация напольного покрытия при повышенных температурах.
4. Длина ребра (достаточно одного) напольной конструкции более 8 м.

Деформационные швы в бетонных полах: нормы

В заключение приводятся требования по устройству защитных зазоров в бетонных полах по нормам.

Подстилающий слой должен иметь деформационные резы перпендикулярные друг другу с шагом от 6 до 12 метров. Шов выполняется глубиной 4 см и составляет третью часть толщины бетонного покрытия или подстилающего слоя.

При толщине бетонного покрытия в 50 мм и более деформационный шов создается в поперечном и продольном направлении с повторением через каждые 3-6 м. Эти резы должны совпадать со швами плит перекрытия, осями колонн, деформационными зазорами в подстилающем слое. Ширина реза составляет 3-5 мм.

Пропил осуществляется через два дня после укладки бетона. Заделка защитных резов выполняется специальными шнурами и герметиками.

fb.ru

нормы, технология обустройства и способы нарезки

Нарезка деформационных швов в конструкциях из бетона является обязательной защитной мерой, снижающей влияние усадочных и эксплуатационных воздействий. При всех своих достоинствах стяжки из цементного раствора плохо переносят нагрузки, превышающие их прочностные характеристики или изменения структуры в момент твердения. Помимо этого, бетон становится более хрупким в условиях перепадов температур, что также способствует образованию трещин. Для ограничения негативных последствий неконтролируемых деформаций на поверхности бетонного пола делаются специальные надрезы, исключающие или перенаправляющие внутренние напряжения. Данный вид строительных работ относится к обязательным, особенно они актуальны при возведении промышленных зданий с жесткими требованиями к прочности и долговечности конструкций.

Оглавление:

1. Что собой представляют?
2. Разновидности
3. Инструкция по проведению работ

Описание технологии

С учетом строительных норм нарезка проводится в случае:

• Сложной конфигурации помещения.
• Превышения площади стяжки 40 м2 или длины одной стороны в 8 м.
• Прокладки теплых бетонных полов.
• Заливки раствора возле стен, дверных проемом, узлов строительных конструкций и стыков.

Желательно проводить нарезку в свежеуложенном бетоне, непосредственно после шлифовки поверхности. Рекомендуемый интервал — от 12 до 24 часов от укладки раствора, после схватывания наполнителя и цемента. При необходимости деформационные швы пропиливаются на сухом бетоне, в этом случае важно провести работы максимально быстро (чтобы избежать осыпания краев).

По сути, они представляют собой искусственно созданную трещину в нужном месте. Как правило, деформационные полосы выполняются в виде прямой линии, пересечения, узлы и треугольные формы крайне нежелательны. Существуют определенные нормы, касающиеся интервала и глубины, они напрямую зависят от параметров бетонной стяжки. При стандартной заливке в 10 см они прокладываются на расстоянии от 240 до 360 см друг от друга. Рекомендуемая глубина деформационных швов составляет 1/3 от толщины стяжки. Технология подразумевает последующую герметизацию и заделку искусственно созданных трещин, иначе возникают проблемы в уходе за полами, особенно в часто эксплуатируемых промышленных зданиях.

Способы нарезки

Выбранный метод зависит от времени проведения работ и типа бетонной конструкции. Различают:

• изоляционные;
• усадочные;
• конструкционные швы.

Первые выполняются для исключения деформационных воздействий на стяжку, направленных от основных элементов здания (в случае бетонных полов — для защиты от сдвигов фундамента). Они прокладываются путем расположения полос изоляционного материала по периметру стен или вокруг колонн перед заливкой раствора. После застывания они расчищаются (при необходимости) и заполняются герметичными составами.

Усадочные швы контролируют трещинообразование, связанное с неравномерной интенсивностью высыхания верхнего слоя, в сравнении с нижним. Без них стяжка поднимается к краям и деформируется по центру, особой зоной риска являются углы бетонных полов. Выполняются на 2–7 день от начала заливки с применением специального швонарезчика с функцией увлажнения или путем прокладки реек в пластичный раствор. Желательно придерживаться квадратной карты пола, избегать вытянутых линий. По нормам: они направляются от осей колонн и стыкуются с углами деформационных швов, идущих вдоль периметра.

При значительных объемах работ заливка бетона проводится в несколько этапов и занимает более 1 дня. В данном случае заранее продумывается расположение конструкционных швов, размещаемых параллельно остальным на расстоянии от 1,5 м. Они необходимы для качественного выполнения стыков бетона, заливаемого в разные промежутки времени. Это единственный вид непрямых швов, форма образуется по принципу соединения «шип-паз». Для этой цели по окончании дневных работ на края бетонной стяжки размещаются металлические конусы или поперечная рейка.

Технология нарезки

Риск образования трещин в бетонных полах возрастает при избытке влаги в растворе или нарушении пропорций компонентов. Нарезка швов представляет часть защитного комплекса, помимо правильного своевременного ее проведения следует контролировать уровень влажности в помещении и колебания температур. Схема узлов и линий продумывается заранее, с учетом рекомендуемого интервала и минимально возможного числа пересечений. Важным требованием технологии является избегание острых углов (практические всегда растрескиваются по краям). Если треугольник необходим, то его делают равносторонним.

Обязательно, чтобы швы на бетонном полу были прямыми и чистыми, зерна наполнителя должны не выпадать, а разрезаться. Для работы нужен очень острый инструмент, лезвие прикладывается к отмеченной мелом линии, в качестве ориентира подойдет обычная линейка, шириной от 4 см. Желательно подготовить запасное оборудование, подходящий для нарезки интервал проходит быстро. В жаркое время года вначале выполняются швы с более широким диапазоном, а затем делаются промежуточные с обычным (24–36 см, умноженные на толщину стяжки).

Особого внимания требуют наливные бетонные и полимерные полы, некоторые ошибочно полагают, что они не подвержены деформационным воздействиям. В идеале швы выполняются по проекту на бетонной стяжке, а сверху заливается бесшовное покрытие. Но при работе со старыми основаниями с углубленными трещинами прорезается и полимерный верхний слой.

Глубина не нормируется, она зависит от размеров скрываемых деформаций, по окончании заливки прорези герметизируются полиуретановыми материалами с повышенной пластичностью. Для защиты швов в промышленных бетонных полах могут использоваться специальные кромочные конструкции, гарантирующие отсутствие вибрации при проезде техники.

stroitel-list.ru

Деформационный шов в бетоне по СНиПу: устройство в бетонных полах

В этой статье мы расскажем о том, что собой представляют деформационные швы в бетонных полах и аналогичных конструкциях и зачем они нужны. Также мы рассмотрим основные типы этих конструкционных элементов и способы их реализации.

Швы, предотвращающие деформации – универсальное средство с широкой сферой применения

Основные особенности и необходимость применения

На фото — заполнение полости шва силиконовым герметиком

Для опытных строителей склонность бетона к растрескиванию на этапе высыхания смеси не является секретом. Но оказывается, склонность к растрескиванию сохраняется и в ходе последующей эксплуатации готового объекта (узнайте здесь, как самостоятельно залить ступени из бетона).

Такие процессы могут быть спровоцированы температурными и усадочными расширениями материала. И если своевременно не компенсировать возникающие напряжения, разрушительный процесс негативно скажется на состоянии всего сооружения.

Грамотное и своевременное устройство деформационных швов в бетонных полах позволяет минимизировать негативное воздействие температурных и усадочных расширений и таким образом обеспечить строительному объекту или сооружению продолжительный эксплуатационный ресурс.

Статистика использования конструкций, оснащенных швами, показывает, что они способны противостоять таким факторам, как:

• температурные колебания;
• усадочные процессы;
• изменение параметров влагосодержания в окружающем воздухе;
• химические реакции в толще пола;
• ползучесть бетона.

Деформационные швы являются обязательным условием при организации монолитных бетонных полов и согласно строительным нормативам используются если:

• пол имеет сложную конфигурацию;
• площадь стяжки больше 40 м²;
• одна из сторон помещения в длину имеет более 8 м;
• температура пола в процессе эксплуатации выше, чем это необходимо.

Деформационные швы в бетоне по СНиПу располагаются:

• вблизи дверных проемов
• по периметру стен;
• в местах соединения пола и других бетонных конструкций.

Типы повсеместно используемых швов

Схема расположения разделительных элементов в помещении с колоннами

Чаще всего применяются следующие типы деформационных швов:

• усадочные;
• изоляционные;
• конструкционные.

На фото Т-образный конструкционный шов

Рассмотрим подробнее особенности каждой из вышеперечисленных категорий:

• Усадочные швы;

Бетонное покрытие твердеет и просыхает неравномерно, то есть, сверху слой просыхает быстрее, чем снизу. В итоге, уровень стяжки с краю получается несколько выше, чем по центру.

Это естественный процесс, но его результатом становятся возникающие напряжения и, как следствие, образование трещин. Предотвратить такие последствия позволяет применение усадочных швов.

Швы нарезаются на глубину 1/3 части от толщины бетонной стяжки. Нарезка выполняется сразу же по окончанию финишной обработки покрытия. В промышленных масштабах нарезка выполняется посредством швонарезчика с функцией водного орошения резца.

Важно: При выполнении таких работ своими руками, на стадии средней влажности бетона устанавливаются рейки требуемых размеров, которые впоследствии можно будет удалить и получить шов нужной формы.

• Изоляционные швы;

Эта разновидность деформационного шва применяется в бетонных конструкциях в целях предотвращения передачи деформаций на стяжку от капитальных архитектурных сооружений.

Элементы данного типа располагаются преимущественно по периметру фундамента вокруг колонн и вдоль стен. В этом случае не применяется швонарезчик. Специальный упругий изоляционный материал, цена которого невысока, укладывается по линии прохождения будущего шва до нанесения бетонного раствора.

• Конструкционные швы;

Этот тип разграничений применяется в том случае, если во время укладки стяжки сделан перерыв. То есть, шов соединяет ранее уложенный и нанесённый впоследствии слои бетона.

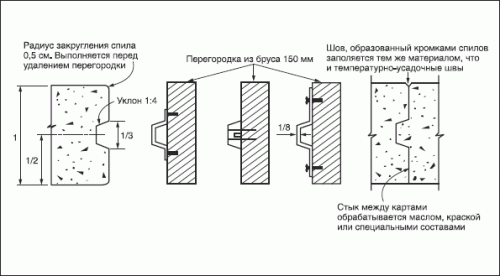

Форма этого разделительного элемента сложная и в сечении напоминает соединение типа «шип-паз». При обустройстве не используется швонарезчик, а работы ведутся преимущественно по сырому бетону с использованием реек.

Расстояние между швами

На фото — компенсационные зазоры в стяжке пола, уложенной своими руками

Температурно-усадочные швы применяются для ограничения напряжений, но для того чтобы они эффективно выполняли свою функцию нужно правильно рассчитать их расположение и прежде всего расстояние друг от друга (см.также статью «Делаем бетонные ступени для лестницы»).

В соответствии с общепринятыми нормами, расстояние между разделительными элементами должно быть не больше 150 метров для зданий отапливаемого типа на основе сборных конструкций и 90 метров для зданий, возведённых с применением монолитных и сборно-монолитных конструкций.

Важно: Если здание неотапливаемое, то заявленное расстояние между деформационными швами в железобетоне следует уменьшить на 20%.

Герметизация разделительных элементов

Схема промышленной герметизации компенсационных зазоров

На объектах с повышенными требованиями, предъявляемыми к гидрофобности стяжек пола, появляется необходимость в герметизации швов.

Это объясняется тем, что избыточная влага, попадая в полость разделительного элемента, способствует постепенному отслаиванию покрытий. Более того, разрушительный процесс становится более интенсивным при повышении температуры воздуха в помещении.

Своевременно выполнив герметизацию, можно предотвратить негативное воздействие избыточной влажности. Кроме того, правильно выполненная герметизация предотвращает вероятность засорения полости шва.

Важным моментом является выбор герметика. В этом случае необходимо учесть эксплуатационные условия и нагрузки, оказываемые на бетонное покрытие.

Среди повсеместно применяемых герметиков, следует отметить следующие составы:

• силиконы
• полибутиленовые мастики;
• термопласты холодного и горячего отверждения на основе битума или бутилкаучука;
• термореактопласты на основе полиуретанов, винилацетатов и полисульфидов.

Следует учитывать то, что напольные покрытия, в пределах объектов промышленного назначения, должны не только легко очищаться от загрязнений посредством сухой и влажной уборки, но и одновременно выдерживать существенные механические нагрузки.

Принимая во внимание требования, предъявляемые к таким полам, можно предположить, что герметик должен одновременно быть достаточно твердым, чтобы выдерживать нагрузки, но и эластичным чтобы препятствовать образованию сколов.

Самостоятельное устройство водонепроницаемого деформационного шва

Шов в стяжке, заполненный герметиком и закрытый цементным раствором

Рассмотрим то как, используя алмазное бурение отверстий в бетоне, можно сделать разделительный элемент на уже сухой стяжке.

• На первом этапе с помощью шнурки или длинного штукатурного правила намечается линия, по которой будем нарезать штробы. В среднем, ширина канавы должна составлять 20-30 см, а глубина 3-4 см.
• После того как сделали всю необходимую разметку, нарезаем бетон штроборезом, установив резец на нужную глубину. Учитывая то, что резка железобетона алмазными кругами выполняется на небольшую ширину, режем несколько штроб. Вырубаем бетон перфоратором, стараясь сделать это как можно ровнее.
• Посредине выкладываем временный профиль, для этого подойдут ровные рейки шириной до 5 см или алюминиевый профиль, который применяется при монтаже гипсокартона.
• С обеих сторон профиль заливается бетоном. Примерно через 1-2 часа профиль демонтируется.
• После того как бетон полностью высох, полученный зазор заливается герметиком и разглаживается.

Вывод

Теперь вы знаете, какова инструкция устройства разделительных швов, также вы получили общее представление о том, как справиться с этой работой самостоятельно (читайте также статью «Железобетонные ступени: нормативные документы и особенности монтажа»).

Если остались какие-либо вопросы, ответы на них вы сможете найти, посмотрев видео в этой статье.

masterabetona.ru

Деформационные швы в стяжке пола: нарезка, герметизация

Деформационные швы в стяжке пола являются необходимым элементом, обеспечивающим надежность и долговечность конструкции. Искусственные зазоры в бетонных площадках, при всей их простоте, играют огромную роль. Они предотвращают разрушение материала в период эксплуатации. Обязательность элемента и его параметры закладываются в нормативные строительные документы.

Что такое деформационный шов

Шов представляет собой разрез (искусственный зазор) в монолитной, бетонной плите, который разделяет ее на участки, способные независимо друг от друга перемещаться в небольших пределах.

Зачем нужен разрез в напольной стяжке? По сути, это монолитная, бетонная плита, которая подвержена таким серьезным нагрузкам, как давление со стороны всего строения, усадка, температурное расширение, набухание. Неоднородная структура большого монолита вызывает неравномерное расширение (сжатие) разных участков, что вызывает внутренние напряжения, приводящие к растрескиванию.

Разрез большой плиты на несколько элементов снижает внутренние напряжения. Каждый блок может смещаться относительно соседнего участка, независимо от него. В результате этого вероятность растрескивания снижается.

Наибольшие расстояния между швами в стяжке пола

По своему назначению деформационные зазоры делятся на 3 основные категории:

1. Изоляционный тип. Такой зазор формируется по периметру помещения, возле стен, а также вокруг колонн и других архитектурных элементов. Он предназначен для компенсации расширения, как стен, так и самой стяжки.
2. Усадочные. Они должны предотвратить разрушение бетона в результате неравномерной усадки при застывании. Эти зазоры разделяют бетонную плиту на отдельные квадраты с соотношением длины и ширину порядка 1,2-1,5. Они выполняются в форме прямых зазоров, без ответвлений. Наибольшее расстояние между деформационными швами в стяжке пола составляет 3 м. Если ширина плиты 3,5-4 м, то шов делается посредине. Глубина зазора обычно составляет не менее 1/3 толщины покрытия.
3. Конструкционный. Он устраивается при перерыве в заливке бетона в том месте, где работа приостановлена. Конструкционный шов может совпадать с усадочным зазором.

Параметры деформационных зазоров зависят от коэффициента температурного расширения материала, усадочных характеристик, нагрузки, эксплуатационных факторов. Расстояние между ними принято рассчитывать из выражения (25-37)h, где h — толщина стяжки. При значительной усадке бетонного раствора параметр берется на нижнем пределе. Ширина шва выбирается в пределах 4-6 см.

Особенности нарезки швов

Вопрос о том, как выполняются деформационные швы, решается в зависимости от вида стяжки (полусухая, наливная и т.д.), размеров помещения и конкретных условий. Вероятность растрескивания бетона растет по мере повышения влажности раствора и увеличения скорости отвердения, при нарушении пропорций ингредиентов. Снижается риск за счет правильного ухода после заливки, предусматривающего постепенное застывание бетона. Важная роль отводится контролю влажности и температурного режима в помещении.

Деформационные швы разного типа выполняются на различных стадиях возведения пола. Схема их расположения разрабатывается заранее с расчетом расстояния между ними и глубины нарезки. При формировании канала следует помнить, что растрескивание характерно для острых углов, а потому надо избегать их.

Все швы можно разделить на 2 типа:

1. Технологические элементы. Они нужны только на стадии изготовления бетонной стяжки и ее полного застывания. В последующем необходимость в них отпадает, а потому их надо загерметизировать. К этой категории относятся конструкционные и усадочные швы.
2. Постоянный тип. Основной представитель — изоляционный шов. Деформирующие нагрузки сохраняются в течение всего срока эксплуатации здания, что требует постоянного наличия компенсационного зазора.

Исходя из назначения швов, планируются и соответствующие работы. Зазоры технологического характера будут мешать и их приходится устранять. Для этого обеспечивается этап заделки и герметизации на определенной стадии строительства. Постоянные швы необходимо сохранить в рабочем состоянии, но замаскировать для придания надлежащего внешнего вида.

В полусухой стяжке

Наиболее типичная для частного строительства полусухая стяжка производится из густого раствора с минимальным содержанием воды. Это несколько снижает усадочные проблемы, но не избавляет от них. Такие стяжки требуют нарезания всех указанных видов деформационных зазоров:

1. Изоляционный шов формируется на стадии изготовления стяжки. Для этого перед заливкой бетона по всему периметру помещения, впритык к стене, укладывается полоса (рейка), не имеющая адгезии с раствором. Толщина ее выбирается в пределах 10-20 мм. После схватывания бетонного раствора она извлекается, открывая полость между стяжкой и стеной. Далее, шов маскируется плинтусом.
2. Усадочные разрезы нарезаются после заливки, но до полного отвердения массы. Они не нужны в период активного испарения влаги, когда усадка еще не происходит, но необходимы на этапе структурных превращений. Формировать швы необходимо в период 2-6 суток после заливки. Для их нарезания лучше всего использовать специальный швонарезчик по бетону. Можно воспользоваться болгаркой. Иногда используется следующая технология. Через несколько часов после заливки, когда масса еще сохраняет определенную пластичность, в нее вдавливается планка. Глубина усадочного шва выбирается в пределах 1/3-1/4 от толщины стяжки.
3. Конструкционные швы — это особые элементы. Они необходимы только при вынужденном перерыве в заливке бетона. В этом случае после завершения работы на границе заливки устанавливаются поперечные рейки или металлические конусы. В результате шов формируется по системе «паз-шип». По сути, это единственная разновидность деформационного зазора с неровными стенками канала. При планировании работ следует заранее продумывать расположение конструкционных разрезов.

Нарезка швов в стяжке осуществляется в следующем порядке. Проводится разметка пола с прочерчиванием прямых, параллельных линий. Лучше использовать металлическую линейку шириной 4 см, а линии проводить с ее обеих сторон, что даст возможность сразу наметить и ширину зазора. Далее, аккуратно прорезаются каналы, ведя инструмент по направляющей рейке.

В наливном полу

У многих людей складывается ошибочное мнение о необходимости деформационных швов при заливке наливных, самовыравнивающихся полов. В этом случае действительно усадочный процесс менее значителен, но он все-таки присутствует. Крайне редко возникает потребность в конструкционных швах, т.к. технология самовыравнивания пола требует проведения заливки всей поверхности в один заход. Необходимость же в изоляционных и усадочных разрезах остается и для наливных стяжек.

Методика формирования швов на наливном поле не отличается от технологии их изготовления на полусухой стяжке. Возможно лишь увеличение максимального расстояния между усадочными зазорами до 4-5 м (с учетом меньшей усадки).

Герметизация деформационных швов

Герметизация необходима для устранения канала для воды и придания зазорам эстетичного внешнего вида. Используются такие способы:

1. Герметизирующий жгут. Это наиболее простой способ. Он реализуется путем укладки в полость разреза уплотнителя в виде жгута. Чаще всего используется жгут из вспененного полиэтилена, имеющий достаточную эластичность и низкую цену.
2. Герметики. Можно использовать специальные герметизирующие мастики, реализуемые в готовом виде. После отвердения масса превращается в монолит, обеспечивая гидроизоляционные свойства. Заполнение швов производится с помощью резиновых шпателей.
3. Гидрошпонки. Они изготавливаются в форме ленты из пластика или резины. Специальный профиль позволяет их плотное и прочное размещение в полости канала.
4. Профильные элементы. По сути, это специальная система из резиновых вставок и профилей. Главное преимущество — защита от существенных механических нагрузок.

Каким методом загерметизировать шов следует решать с учетом конкретных условий. Надо учитывать размеры зазоров, реальные нагрузки. Не следует забывать о внешнем виде.

Деформационные зазоры необходимы при изготовлении бетонной стяжки пола. Компенсационный, изоляционный зазор должен сохраняться на протяжении всего срока эксплуатации дома. Другие типы швов необходимы только на стадии строительства. Их придется аккуратно и элегантно загерметизировать.

dvabrevna.ru

особенности устройства бетонных напольных покрытий, фото, видео

Пол является одним из основных функциональных элементов здания. От его качества в значительной степени зависит возможность нормальной и комфортной эксплуатации внутренних помещений. Большой популярностью в последнее время пользуются заливные бетонные полы,однако, далеко не все умельцы знают, что их качество во многом зависит от деформационных швов.

Далее мы рассорим, что собой представляет деформационный шов в бетонных полах, и как выполняется его герметизация.

Деформационный шов

Что такое деформационный шов

Общие сведения

Бетонный пол, как известно, является сплошной монолитной плитой. В то же время понятие «монолитность» совсем не означает полную неподвижность. В процессе эксплуатации любая конструкция подвергается всевозможным внешним воздействиям и структурным внутренним изменениям.

Иногда эти воздействия приводят к деформации и смещению элементов конструкции, причем, больше всего таким воздействиям поддаются монолитные конструкции, так как возможность свободной деформации для них минимальная. На бетонных полах это обычно выражается в появлении трещин, что приводит в негодность напольное покрытие квартиры или дома.

Деформационные швы на стяжке

Отсюда следует, что негативное влияние деформации бетона необходимо минимизировать, для этих целей и выполняют деформационные швы в стяжке пола. Другими словами,они значительно повышают устойчивость покрытия к динамическим нагрузкам, которым постоянно подвергается стяжка в процессе эксплуатации.

В результате,устройство деформационных швов в полах позволяет обеспечить максимальную долговечность бетонному покрытию.

Устройство деформационных швов

Деформационные швы представляют собой разрезы в монолитной плите, которые делят ее на несколько отдельных блоков (карт), которые могут свободно передвигаться относительно друг друга в определенных пределах.

Чтобы эти разрезы эффективно выполняли свою функцию, необходимо:

• Точно определить количество и размеры блоков, на которые должна быть распилена плита.
• Правильно выбрать ширину разрезов и их расположение.
• В каждом отдельном случае необходимо выполнять расчет, учитывая характер используемых в строительстве материалов, нагрузки, которые воздействуют на пол и другие факторы.

Виды деформационных швов

Существует два вида компенсирующих полостей:

• Изоляционные. Устраиваются вдоль стен, с целью не допустить воздействие деформации от конструкций здания на бетонный пол. Выполняются они путем прокладки изоляционного материала по периметру помещения.
• Усадочные разрезы. Нужны для предотвращения хаотичного растрескивания стяжки пола в процессе застывания бетона.

Обратите внимание!Необходимо избегать L-образных и вытянутых карт.Причем, их длина не должна превышать их ширину более чем в полтора раза.Сами же полости должны быть прямыми и, желательно, без ответвлений.

Эскиз загерметизированной полости

Герметизация деформационных швов

Каждый деформационный шов в полу должен быть качественно герметизирован и армирован. Помимо практического значения, герметизация имеет и эстетическое значение. В частности,герметизация предотвратит попадание в них пыли и влаги, воздействие которой может привести к постепенному разрушению бетона.

Армирование же предотвратит его разрушение разрезов от нагрузок, которые возникают в процессе эксплуатации пола. Кроме этого, качественно выполненная герметизация позволит скрыть полость, что имеет большое значение с точки зрения дизайна помещения, особенно, если бетонный пол эксплуатируется как чистовое покрытие.

Обычно это характерно для общественных помещений с большой площадью – спортивных сооружений, гипермаркетов и торговых залов и других объектов.Герметизация полостей может выполняться разными способами.

Чаще всего применяются следующие варианты:

• При помощи уплотнительного гернитового жгута, который укладывается в полости;
• С использованием специальных герметиков, которыми заполняются разрезы;
• Путем укладки резиновых или полимерных уплотнителей;
• При помощи специальных профильных систем, предназначенных для оформления таких разрезов в бетоне.

Гернитовый жгут

Уплотнительный гернитовый жгут

Самым простым способом герметизации полостей, является укладка гернитового уплотнительного жгута. Кроме того, на этот материал, пожалуй, самая низкая цена, поэтому такой способ герметизации еще и самый дешевый.

Как правило, его изготавливают из вспененного полиэтилена, благодаря ому он обладает способностью сжиматься и эластичностью. К тому же, закрытые поры жгута обеспечивают качественную герметизацию.

На фото – заполнение швов герметиком

Герметики

Использование герметиков– это также простой и удобный метод герметизации швов бетонного пола. Продаются они в виде мастик, которые следует просто заливать в полости, поэтому выполнить гидроизоляцию своими руками совсем не сложно. После отвержения, такая мастика превращается в эластичный, прорезиненный материал.

Совет!Заполнить полости герметиком можно при помощи резинового шпателя.

Герметик полностью выполняет свои функции и обеспечивает качественную защиту от механического разрушения и герметизацию. К примеру, стыки карт будут защищены от вибрационных воздействий.

Герметизация гидрошпонкой

Гидрошпонки

Пожалуй, одним из наиболее эффективных методов герметизации полостей в бетонных полах является укладка гидрошпонок. Эти профилированные ленты выполнены из специальных сортов полимеров или резины.

Гидрошпонки имеют много достоинств:

• Обладают высокой эластичностью и прочностью;
• инструкция по их укладке предельно простая;
• Способны длительное время обеспечивать защиту бетона от широкого спектра внешних воздействий.

Профильные системы

Данный метод герметизации называется системой, потому что состоит из нескольких элементов, в частности, содержит деформационный шов в полах – узлы соединения профиля, которые могут быть перекрестными, Т-образными и др., полимерную или резиновую вставку и сам профиль.Профильные системы защищают полость от нагрузок, которые воздействуют на нее в трех плоскостях, а полимерная вставка обеспечивает надежную гидроизоляцию.

Профильная система герметизации

Еще одним достоинством профильной системы является то, что она может сочетаться с любыми видами чистовой отделки пола. Поэтому использование металлических профилей считается наиболее надежным, эффективным и функциональным методом герметизации деформационных разрезов.

С их помощью можно выполнять надежные и долговечные деформационные полости даже в помещениях с повышенными нагрузками, таких как подземные паркинги.

Вывод

Деформационные швы являются важным элементом бетонного пола, так как от них зависит долговечность покрытия. В то же время, все полости должны быть хорошо герметизированы, иначе они сами могут стать причиной разрушения стяжки.

Дополнительную информацию по данной теме можно получить из видео в этой статье.

shkolapola.club

Заделка швов в бетонных полах

Устройство стяжки пола является одним из важных этапов при ремонте. Бетон является прочным и надежным материалом, но, тем не менее, уязвимым перед динамическими нагрузками, перепадами температуры, агрессивным химическим воздействием и водой. Чтобы стяжка не разрушалась и служила надежно и долго, рекомендуется уделить особое внимание нарезке и заделке швов в бетонных полах.

Содержание:

1. Необходимость нарезки швов в бетоне
2. Классификация деформационных швов
3. Общие правила нарезки швов
4. Способы герметизации швов
5. Заделка швов герметизирующей мастикой

Необходимость нарезки швов в бетоне

Любой пол состоит из покрытия и основания, в качестве которого, чаще всего, обустраивают бетонную стяжку. Бетон по своей структуре является очень хрупким материалом, не способным к пластическим деформациям. После приложения к стяжке нагрузки, которая превышает её прочностные характеристики, материал не способен деформироваться без разрушения, как, к примеру, в случае с пластмассой или прочим пластичным материалом, а будет растрескиваться, как стекло.

Также растрескивание наблюдается под воздействием внутренних напряжений в бетонном полу, что вызваны перепадами температур и усадочными деформациями при твердении стяжки. Для ограничения растрескивания пола и контроля появления в бетонной стяжке трещин рекомендуется нарезать деформационные швы.

Классификация деформационных швов

В устройстве бетонных полов самым ответственным мероприятием является правильное сооружение деформационных швов в полу. Существуют три вида деформационных швов в бетонном полу: изоляционные, усадочные и конструкционные.

Изоляционные швы

Конструкции дома в процессе его эксплуатации подвергаются разным деформациям. Причин, которые вызывают эти деформации, достаточно много. Это воздействия факторов внешней среды, подвижки грунта, температурные воздействия. Чтобы избежать передачи подобных деформаций от фундамента и стен на бетонный пол в местах, где стяжка соприкасается с другими конструкциями – колоннами, стенами, фундаментами под оборудование, нужно устраивать изоляционные швы на толщину стяжки.

Шов изоляционного типа позволит полу работать независимо от прочих конструктивных элементов здания. Бетон в процессе твердения даёт усадку, уменьшаясь в объёме, и если стяжка будет иметь с фиксированным объектом жесткое сцепление, и не будет изоляционных швов, то она треснет с большой долей вероятности.

Изоляционные швы устраивают вокруг фундаментов и колонн, а также вдоль стен с целью исключения передачи деформаций от конструкций дома на стяжку пола. Швы данного типа создаются путём прокладки вдоль конструкций здания изоляционного материала перед заливкой бетона. Изоляционный материал должен без разрушения воспринимать пластические деформации, то есть быть сжимаемым. Важно, чтобы такой изоляционный материал на поверхность стяжки не выступал.

Обычно толщина шва достигает 10 миллиметров. Изоляционные швы могут иметь форму круга или квадрата. Квадратный шов необходимо развёрнуть на 45 градусов вокруг колонны, чтобы образовался прямой шов напротив угла колонны. Если через шов, что не предназначен для мест с большой нагрузкой, будет передвигаться техника, рекомендуется здесь утолщать стяжку на 25%.

При заливке бетона вокруг колонн устанавливается опалубка по линии шва. После убирают опалубку и укладывают на её место изоляционный материал нужной толщины. Оставшийся между колонной и швом промежуток заливают бетонным раствором и заглаживают. Также швы в бетонном полу вокруг колонн вы можете нарезать в затвердевшем бетоне ромбами, вырезая на всю глубину стяжки и заполняя изоляционным материалом.

Усадочные швы

Бетонная стяжка неравномерно сохнет сверху вниз. Верхняя часть пола сильнее высыхает и усаживается, чем нижняя. Стяжка пытается завернуться, после чего края становятся выше центра. В результате возникают в бетоне внутренние напряжения, которые приводят к образованию трещин. Чтобы избежать хаотичного трещинообразования, в стяжке нарезают усадочные швы.

Усадочные швы позволяют в стяжке создать прямые плоскости слабины. По мере стремления к заворачиванию и высыханию бетона швы будут слегка открываться, а трещины станут образоваться не хаотично, а в заданном месте. Усадочные швы можно сделать путем вставки швоформирующих реек, пока бетон еще остается пластичным, или путем нарезки швов после окончания обработки бетона.

Деформационные усадочные швы необходимо делать по осям колонн и после этого стыковать с углами швов, идущих по периметру колонн. Расстояние до шва от колонны не должно превышать толщину стяжки в 24-36 раз. В проходах усадочные швы должны располагаться на расстоянии, что равняется ширине стяжки. Дорожки, что имеют ширину больше 300-360 сантиметров, должны иметь в центре продольный шов.

Карты пола, образуемыми усадочными швами, по возможности должны быть квадратными, избегая L-образных и вытянутых карт, а также ответвлений, как показано на фото швов в бетонном полу. Длина карты не должна быть больше ширины больше чем в полтора раза. Чем меньше карта пола, тем меньшей будет вероятность хаотичного растрескивания бетонной стяжки, но важно также не переборщить.

Усадочные швы нужно создавать и на наружных углах, так как в противном случае трещины могут пойти от углов. Участок стяжки с слишком острыми углами растрескается с большой долей вероятности. По возможности избегайте таких углов. Если это невозможно, убедитесь, что основание хорошо утрамбовано, и нарежьте швы в местах, где образование трещин наиболее вероятно. Иногда, чтобы хорошо закрыть трещины на наружных и острых углах, стяжку дополнительно укрепляют стальной арматурой.

Конструкционные швы

Редко бывает так, что вся процедура заливки бетонного пола ведется без перерывов, длительность которых не более 1 суток. Это возможно лишь в комнатах с небольшой площадью и при условии, что бетонная смесь передается бесперебойно. Обычно же заливку ведут со значительными технологическими перерывами. Уложенный бетон за это время успевает набрать некую прочность. В местах соприкосновения стяжек с разными сроками укладки полезно нарезать конструкционные швы.

Устраивают конструкционные швы в тех местах, где вы закончили дневную работу по укладке бетона. Их выполняют по возможности на расстоянии около 1,5 метра от прочих швов в бетонном полу, которые располагаются параллельно им. Форма краев стяжки для конструкционных швов обычно изготовляется по принципу шип в паз.

Если конструкционный шов оказался там, где не желательны изоляционные и усадочные швы, то вы можете использовать шпалы, что положены поперек шва. Рейки стоит располагать под правильными углами ко шву в середине глубины бетонной стяжки.

Общие правила нарезки швов

Чтобы получить прочную бетонную стяжку, износостойкую, устойчивую к разнообразным механическим нагрузкам и негативным воздействиям, рекомендуется использовать высококлассные материалы, вовремя и профессионально нарезать деформационные швы. Существуют общие правила нарезки швов в бетонном полу, с которыми вам будет полезно ознакомиться:

1. Время нарезки. Швы необходимо нарезать непосредственно после укладки бетона, либо после того, как он наберет нужную прочность, чтобы не повредится лезвием, но до возможности возникновения произвольных трещин. При влажной нарезке подобные условия возникают примерно через 4-12 часов после финишной обработки бетона. Хотя также возможна нарезка швов через сутки при определенных условиях. На сухом бетоне нарезку швов следует производить как можно быстрее, пока не стали осыпаться края швов.
2. Пробный шов. Рабочий должен проделать пробный шов через пару часов после начала твердения бетонного раствора. Если частицы заполнителя при нарезке пробного шва вываливаются из бетона, то еще рано начинать нарезку. А пора, когда лезвие разрезает вместе с бетоном зёрна заполнителя.
3. Инструменты и оборудование. Расположение каждого шва принято намечать по натянутой верёвке мелом. В качестве ориентира для процедуры нарезки используется линейка, к примеру, доска шириной хотя бы 4 сантиметра. Швы в свежеуложенном бетоне можно сделать специальным резчиком, а в сухом бетонном полу швы пропиливаются. При нарезке швов вы должны всегда иметь под рукой запасное оборудование, если основное поломается.
4. Технология нарезки. В жаркую погоду или при опасности растрескивания иногда рекомендуется нарезать каждый третий шов перед нарезкой промежуточных. Обычно швы нарезают в той последовательности, в какой был уложен бетон. Швы следует нарезать на глубину близко 1/4 - 1/3 толщины бетонной стяжки. Швы, что сделаны по свежеуложенному бетону специальными резчиками, могут иметь несколько меньшую глубину. Обычно интервал нарезки выбирают в пределах результата умножения толщины стяжки на 24-36. На 10-сантиметровой стяжке швы режут на расстоянии 240 – 360 сантиметров друг от друга. Для бетона со значительной усадкой предпочтительнее делать интервал нарезки ближе к показателю в 240 сантиметров. Исключите Т-образное пересечение нарезаемых швов, что провоцирует образование трещин, проходящих через такой пересекаемый шов.

Способы герметизации швов

Герметизация швов позволяет защитить швы от проникновения агрессивных сред и воды, а также от засорения. Герметизация щелей на бетонных полах позволяет укрепить стяжку и предохранить её от механических сколов на стыках, препятствует разрывам, проколам, а также истиранию. Особенно это важно, если вы планируете класть на бетонный пол керамическую плитку, так как при негерметичных швах в покрытии появляются трещины, что приводит к быстрому разрушению плиточного покрытия.

Для герметизации деформационных швов применяются разные материалы:

1. Уплотнительный жгут. Эффективный метод герметизации деформационных швов в бетонном полу состоит в укладке уплотнительного жгута из вспененного полиэстера. Этот материал является достаточно практичным в применении и сохраняет высокую эластичность даже при низких температурах.
2. Герметик для швов бетонного пола. Очень популярным вариантом является использование всевозможных герметизирующих мастик. После отверждения материал стает эластичным и полностью изолирует швы от воды. Поверхность, где щели были обработаны герметиком, также не будет источником возникновения пыли.
3. Гидрошпонки. Еще один способ – использование уплотнительного материала на основе ПВХ, резины или полиэтилена. В качестве такого материала используются профилированные ленты под названием гидрошпонки, изготовленные из полимерных материалов, которые при заливке бетонного раствора укладываются внутрь деформационного шва.
4. Профили для деформационных швов. Последним способом устройства деформационных швов в бетонном полу является использование профиля для деформационных швов, который состоит из морозостойкой резины и алюминиевых или стальных направляющих. Уплотнительная резина не пропускает грязь и влагу внутрь шва. Установка подобных профилей позволяет уменьшить действия нагрузок на стяжку и предотвратить растрескивание бетонного пола. Такие профили бывают встроенными и накладными.

Заделка швов герметизирующей мастикой

В строительной практике используются разные виды герметиков. Они отличаются количеством компонентов – бывают одно- и двухкомпонентными, а также химической природой. Самыми распространенными являются полиуретановые, акриловые и латексные материалы. Наилучшими показателями по прочности, относительному удлинению, стойкости и долговечности обладают полиуретановые герметики.

Давайте рассмотрим процедуру герметизации деформационных швов в бетонном полу с помощью двухкомпонентного герметика:

1. Подготовка инструментов и материалов. Прежде чем приступить к герметизации необходимо подготовить: герметическую мастику, кисть для нанесения грунтовочного состава, треугольный узкий шпатель для разравнивания слоя герметика, грунтовку глубокого проникновения, что укрепляет подложку, рамочный пистолет для выдавливания в щель герметика.
2. Подготовка основания. Основание должно быть сухим, крепким, без признаков грибкового поражения, очищенным от пыли, любых сыпучих материалов, масла, грязи, ржавчины, жира, старой краски или прочих веществ, незакрепленных частиц, что могут повлиять на сцепление. Поэтому перед герметизацией деформационного шва его нужно очистить от мусора и пыли путем продувки потоком сжатого воздуха, посредством механической очистки пескоструиванием или щеткой, а затем обработать праймером. Применяя компрессор, следует убедиться, что он в шве не оставляет масляную пленку. Узкий шов лучше слегка расширить перед нанесением герметика. Для укрепления оснований нужно предварительно обработать концентрированной грунтовкой.
3. Замешивание герметика. Если вы используете двухкомпонентный состав, перемешайте пасту с отвердителем до получения однородной массы на протяжении 3-5 минут. Нельзя нарушать дозировку компонентов, которая указана в инструкции, потому что уменьшение количества отвердителя провоцирует недоотверждение герметика, а его увеличение чревато получением жесткого герметика. Для увеличения текучести можно разбавить состав растворителем (бензин, уайт-спирит) в количестве 80 грамм на 1 килограмм композиции.
4. Нанесение герметика. Нанесите герметик при помощи пистолета по всей длине шва равномерным слоем, затем разровняйте полосу герметика шпателем вровень с бетонным полом, как показано на видео о швах в бетонном полу. Для получения ровного и красивого шва можно перед разглаживанием шпатель смочить в мыльном растворе. Излишек герметика удалите. Жизнеспособность подобного герметика составляет близко 40 минут при температуре 20 градусов выше нуля. Когда состав потеряет свою жизнеспособность, что проявляется в способности размазываться по поверхности, рекомендуется на загерметизированную трещину нанести слой цемента или песка, который имеет толщину 1-2 миллиметра. Время набора прочности герметиком — 5 - 7 суток. При проведении работы внутри помещения и после её завершения необходимо тщательно проветрить помещение.

Кроме того, особая эластичность подобного герметика позволяет использовать его и для ремонтной герметизации бетонного пола – трещин и отверстий в полах и бетонных плитах, а также для ремонта трещин на дорожных полотнах. Состав выдерживает температурные колебания от 50 градусов ниже нуля до плюс 60 градусов Цельсия, что позволяет его применять с успехом для работ по бетону снаружи помещений.

strport.ru

Устройство деформационных швов в бетонных полах

Деформационные швы являются очень важным и необходимым элементом пола, который выполнен из бетона. Они предназначены для сокращения нагрузок на элементы конструкций там, где возможна деформация, образующаяся из — за колебания температуры воздуха и сейсмических явлений.

Очень важным технологическим моментом при устройстве фундамента, выполненного из бетона под укладку напольных покрытий, является нарезка специальных деформационных швов, это рекомендуют технические требования Снип (Строительные Нормы и Правила). Эти швы дают прекрасную возможность выполнить стяжку пола максимально стойкой к различным динамическим воздействиям. Деформационные швы рекомендуется нарезать через некоторые промежутки по всей квадратуры заливки выполненной из бетона с пристеночными зазорами, где устанавливаются необходимых размеров кромочная лента требуемой геометрии, указанной в СНиП.

Если деформационные швы в бетонных полах выполнены грамотно и своевременно, то строительный объект либо сооружение прослужит долго. Статистика эксплуатации построек, оснащенных швами, показывает, что они могут противостоять следующим негативным факторам:

• температурные колебания;
• процессы усадки;
• химические реакции в толщине пола;
• ползучесть бетона.

Классификация деформационных швов

Существуют такие виды компенсирующих швов:

• Изоляционные. Их устраивают вдоль для недопущения влияния деформированности от конструкций сооружения на пол из бетона. Производятся посредством прокладки изолирующего материала по периметру помещения.
• Усадочные разрезы. Их целенаправленность – недопущение растрескивания стяжки пола при застывании бетона.

Устройство деформационных швов в полу

Прорезка деформационного шва

Деформационные швы – это определенные разрезы в монолитной поверхности, что разделяют ее на несколько раздельных плит (карт), которые без затруднений двигаются по отношению друг к другу в характерных пределах. Для положительного выполнения разрезами своих функций, следует:

• Грамотно рассчитать число и размер карт, на которые в дальнейшем распиливается поверхность.
• Правильно подобрать ширину разрезов и их расположенность. В любом отдельно взятом случае требуется расчет, с учетом применяемых стройматериалов, нагрузки, которые будет испытывать пол и иные критерии.

Заделка швов в бетонных полах, герметизация

Герметизация шва

Деформационные швы заполняют  изолирующим материалом, далее наносится герметический состав. Для улучшения процесса уборки и обеспечения поддержки при разных типах нагрузки, шву необходима герметизация. Герметичность идеально предохраняет от попадания влаги, пыли и всевозможного мусора. Выбор пастообразной композиции подбирается в зависимости от среды эксплуатации и массы нагрузки. К примеру, если напольное покрытие постоянно моется либо по нему проезжает большегрузный транспорт, то тут эффективным будет твердый и эластичный герметический материал.

В производственных комплексах швы требуется заполнять специальным составом, который поддерживает шов и может выдерживать огромные нагрузки. Герметик следует наносить не ранее, чем через 28 дней, после заливания стяжки. Каждый шов перед процессом герметизации, требуется продуть от сора и пыли, при помощи аппарата с жатым воздухом и металлической щетки. Посредством специального процессора, в начале следует определить, не оставляет ли он в швах масляные образования.

Виды деформационных зазоров

Используемые швы, которые нарезаются в стяжке, могут иметь разную функциональную предназначенность. В зависимости от их целенаправленных задач будет определяться дальность между ними и конфигурация. Шов может быть использован для разных целей, например, для:

• Выполнения необходимой изоляции разнообразных конструкций при выполнении работ по строительству (стена, пол и так далее).
• Выполнения процессов компенсации возникающих усадочных явлений при создании раствора из бетона.
• Ограничения различных участков где выполнена стяжка.Технология нарезки деформационных швов

Перед тем, как нарезать усадочные швы, надо знать, что все они должны быть ровными. Специалист, выполняющий нарезку, должен знать, какова правильная глубь нарезки, последовательность швов. Также он должен уметь предотвращать быстрое изнашивание лезвия, если используется твердая бетонная смесь. Выполнение швов производится только после того, как бетонная смесь станет прочной, а иначе, материал можно нечаянно испортить лезвием, но, до этого, может произойти трещины. Нарезку в бетонном напольном покрытии лучше выполнять через сутки, но не позднее, трех суток после заключительной обработки.

Технология нарезки деформационных швов

Нарезка деформационных швов

Деформационные швы желательно нарезать на глубину 1/3 толщи стяжки, благодаря чему там создается пространство “слабины”. Месторасположение отдельно нарезанного элемента нужно замечать посредством мела по натянутой нитке, можно веревке. Ориентировка нарезки – линейка либо фанера.

Если нет желания переживать о растрескивании бетона, нужно нарезать каждый третий либо четвертый шов перед интервальным. Их выполнение должно происходить в аналогичной поочередности, в которой укладывается бетон. Что касается глубины, то она 1/3 толщи стяжки. Так, в этой глубине, создается место “слабины”, во время усадки бетона он трескается конкретно в этой зоне.

У краев возникшей трещины шершавая структура, благодаря чему не происходит вертикальное смещение швов, а растрескивание не станет увеличиваться и расширяться.

Как устанавливать изоляционный материал

Усадочные швы

Усадочные швы

Как правильно выполнять их нарезку? Они обязательно нарезаются по осям колонн и соединяются с углами швов, располагающиеся по всему периметру колонн. Дальность от колонны до шва по основанию должно быть в двух кратно толщине стяжки. Плиты напольной поверхности образованные усадочными швами, желательно делать равномерными, а лучше квадратной формы. Следует не допускать г-образных карт в два раза большей ширины.

Усадочные швы делаются ровными, без различных ответвлений, и в проходных местах размещаться на расстоянии, которое равняется ширине стяжки. У дорожек превышающих 360 см, должен иметься проходящий продольный шов по направлению длины к периметру. Во дворах строений промежутки между швами составляют 3 метра. Чем карта меньшего размера, тем менее появление внезапных растрескиваний. Усадочные швы делаются на наружных углах, чтобы избежать появления угловых трещин. Зона стяжки с острым углом, чаще трескается. Следует избегать острых углов, если нет возможности это сделать, то подоснову хорошо утрамбовывают. Для прочности стяжки ее проводят армирование прутами из стали.

Конусные швы

Их работа аналогична усадочным швам, однако они способствуют только горизонтальным подвижкам. Устанавливаются так: выполняется установка реек посреди глубины стяжки под углами по шву. Эти реи нельзя комбинировать со шпилечными.

Холодные технологические швы

В технологическом процессе полов из бетона в редких моментах стяжка заливается с перерывами больше, чем на 24 часа. Это предусматривается только в помещениях небольшой квадратуры и при непрерывной подаче бетонной смеси. Как правило, стяжка производится с интервалами для технологического застывания бетона до определенной прочности. Там где происходят стыки бетонов с разными периодами заливки, в обязательном порядке нарезаются холодные швы. Такие швы по правилам должны находиться с промежутком в 1,5 м от иных типов швов.

Края стяжки дляхолодных швов придают форму шипового соединения. Когда боковые выступы выполнены из деревянного материала, конус 30 градусов будет идеальным для стяжки слоем 20-30 см (категорически нежелательны конусы под углом 45 градусов). Согласно технологии завода изготовителя можно применять конусы из металла.

Изоляционные швы

Изоляционные швы

Способствуют движению стяжек в отношении колонн, стен и оснований. Изолирующий материал заполняет шов, он должен быть восприимчив к пластическим деформированиям без разрушения, то есть, он должен стягиваться. Шовную толщину нужно рассчитывать, учитывая величину линейного расширения стяжки. Как правило, шов толщиной 1,3 см. Изоляционные швы в основном заделывают герметичным составом, предварительно заготовленным волокном либо прочими аналогичными материалами. Укладка герметика следует до заливки бетона.Для опытных строителей не является удивительным то, что бетон склонен к растрескиванию во время высыхания. К сожалению, и после того, как материал высохнет, он продолжает растрескиваться, что губительно для уже готового строительного сооружения. И если не произвести своевременную компенсацию образующихся напряжений, которые спровоцированы из — за усадочных расширений бетона, постройка начнет медленно разрушаться.

Видео нарезки деформационных швов

Остались вопросы? Задайте их нашему эксперту!

Самые интересные вопросы

pol-zalivka.ru

---

•
  Лучшие производители акриловых ванн
•
  Как осушить болотистый участок
•
  Эмбарго бассейн ростов на дону официальный сайт
•
  Насос водяной электрический
•
  Ночной бассейн минск
•
  Как почистить душевую лейку
•
  Олимпийский чемпион по плаванию
•
  Бассейн во дворе частного дома фото
•
  Устройство водопроводного крана
•
  Арена лопатки
•
  Насосная станция для скважины
