Детектор скрытой проводки

При любых работах с электричеством необходимо знать месторасположение проводки. Наверняка с этим согласятся даже непрофессиональные электрики. Если руководствоваться логикой, то каждый из вас ответит, что проводка должна пролегать в вертикальном или горизонтальном направлении. Всё бы ничего, но такого принципа при строительстве домов в советской эпохе придерживались очень редко. Поэтому если вам будет нужно просверлить стену, можно случайно наткнуться на проводку. Думаем вряд ли стоит описывать последствия такого «столкновения». А ведь сверлить стену наобум — значительный риск. Поэтому без предварительного поиска проводки лучше не начинать. Как раз для подобных целей и был изобретён полезный и интересный прибор — детектор скрытой проводки. Его можно найти в строительных магазинах не так часто, как хотелось бы. Поэтому мы предлагаем смастерить подобный искатель своими руками. Конечно, в итоге вы получите прибор более простой, однако его будет вполне достаточно для домашних и бытовых целей. Ведь интересно не только получить в результате настоящий «сигнализатор», но и просто проверить свои силы в подобного рода деятельности. Ещё один плюс — затраты будут гораздо меньше, чем при покупке готового прибора, тем более у вас появится ещё один повод для гордости!

Поиск проводки с помощью детектора скрытой проводки изготовленного своими руками

Если же вам необходимо точно знать нахождение всех проводов, даже тех, которые не находятся под напряжением, в этом случае самодельный прибор не поможет. Тогда вам понадобится более качественный и, соответственно, более дорогой индикатор скрытой проводки из магазина. Но если вам нужно вкрутить дюбель и повесить полочку или картину, то самодельного прибора обнаружения будет более чем достаточно.

Как собрать детектор?

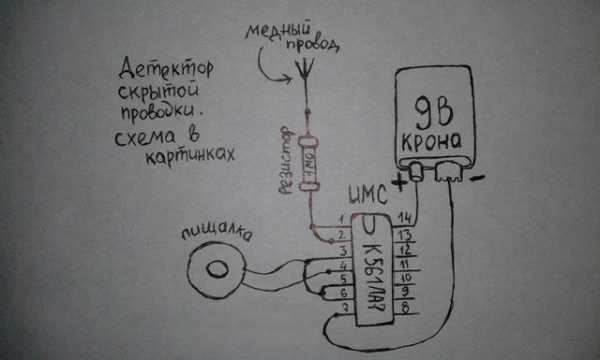

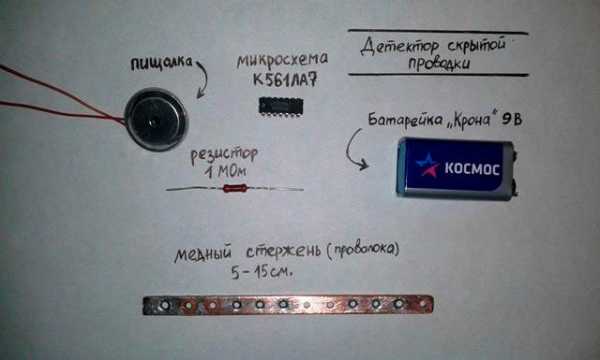

Основой выступит дошедшая до нас со времён советской эпохи микросхема К 561 ЛА 7. Она достаточно чувствительна к любым колебаниям статического и электромагнитного полей, от которых её будет защищать резистор. Он будет располагаться между микросхемой и антенной. От её длины зависит чувствительность самого прибора для обнаружения проводки. Мы предлагаем сделать антенну своими руками из медного проводка длиной не более пятнадцати сантиметров. Уже при длине в восемь сантиметров наблюдается корректная стабильная работа детектора.

Обратите внимание: известны случаи, когда самодельный детектор скрытой проводки с десятисантиметровой антенной работал некорректно в результате самовозбуждения микросхемы. Однако и слишком короткая антенна не вариант, поскольку она может не прочувствовать глубоколежащие в стене провода, поэтому не подаст вам сигнал. Однако говорить о каком-то конкретном значении антенны нельзя. Вам придётся определить её самостоятельно. Как это сделать? Выберите антенну наибольшей длины и в зависимости от её «поведения» постепенно её укорачивайте. Нужно добиться того, чтобы реакция прибора определения возникала только на кабели. Когда вы этого достигнете, можно считать, что антенна имеет идеальную длину. Если же аппарат будет действовать на различные «раздражители», например, на человеческое касание, поиски идеальной длины нужно продолжить.

Следующим элементом, без которого нельзя обойтись в создании аппарата, является так называемая «пищалка». Она представляет собой деталь — пьезоэлемент — который будет издавать звуковой сигнал по мере приближения к кабелям. Достать его совершенно не проблема — старый тетрис, тамагочи, музыкальная открытка и так далее — всё это поможет вам! Как вариант — используйте магнитофонный миллиамперметр. Также допускается совмещённое использование этих двух «трещалок», однако звук при работе с аппаратом в таком случае будет слышно немного тише.

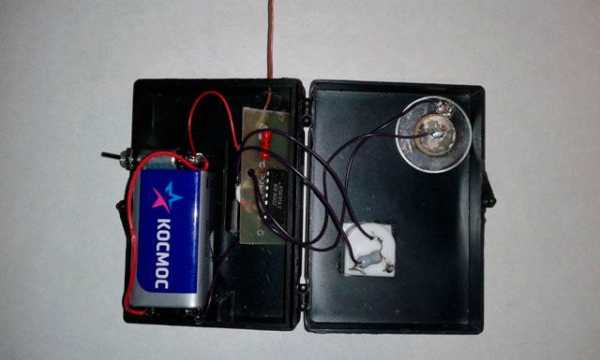

Наш детектор скрытой проводки не сможет работать без питания. В качестве такого элемента будет выступать обыкновенный аккумулятор по типу «Кроны». Лучше всего все детали собирать на плотном картоне — так их будет фиксировать гораздо легче.

Фиксация микросхемы происходит следующим образом: заранее проделайте по семь дырочек в картоне с каждой стороны. В них легко войдут ножки устройства, которые потом нужно будет загнуть. Таким же образом закрепляем интегральную микросхему.

Внимание! очень легко перегреть микросхемы, используемые в нашем приборе обнаружения проводки. Если вы решили изготовить его своими руками, то заранее побеспокойтесь о приобретении или аренде паяльника малой мощности.

Если вы всё делали так, как мы описали, система должна сразу же заработать. Единственное, что вам останется выполнить — отрегулировать длину антенны, а также установить тумблер. Он поможет включать и перезагружать устройство в тех случаях, когда оно перейдёт на самовозбуждение. Чтобы изготовленный своими руками прибор обнаружения проводов прослужил вам как можно дольше, найдите для него подходящий корпус. Пищалку можно зафиксировать с обратной стороны, но это может быть не всегда удобно. Поэтому лучше в одной из стенок корпуса проделать мелкие отверстия, через которые звук от пьезоэлемента будет доходить до вас.

В качестве эксперимента можете одолжить у друзей купленный прибор обнаружения и сравнить его с тем, который вы изготовили своими руками. Мы провели подобный эксперимент и выяснили, что самодельный аппарат работает более чётко, чем купленная недорогая модель.

Как видите, своими руками можно выполнить очень много чего, в том числе и такой полезный прибор для настоящего хозяина. Делали ли вы нечто подобное? Обязательно поделитесь с нами в комментариях!

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

repaireasily.ru

Простейший детектор скрытой проводки

Рубрики: Своими руками Автор: Yuriy Izvaltsev

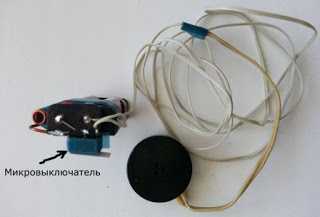

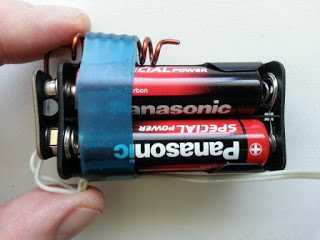

Здравствуйте, дорогие читатели! Более простой схемы детектора скрытой электропроводки чем та, которую я хочу вам предложить в этой статье, по-моему, не существует. Весь прибор собран мной на токосъемной панельке от старой 9 вольтовой батареи "Крона". Эта панелька одевается на контакты кассеты с 2-мя пальчиковыми батарейками 1,5 В. типа АА. При наличии всех деталей прибор изготавливается за 30 мин. максимум!

Ниже приведена принципиальная схема прибора.

Принцип действия его основан на свойстве полевого транзистора изменять свое сопротивление под действием наводок на выводе затвора. Телефон BF1, используемый в данной схеме, высокоомный, сопротивлением 1600 - 2200 Ом. При поиске скрытой проводки корпусом транзистора или антенной водят по стене и по максимальной громкости звука частотой 50 Гц (если это электропроводка) или радиопередачи (радиотрансляционная сеть) определяют место прокладки проводов. Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр. Источник питания GB1 и телефон BF1 в этом случае не нужны. Для того чтобы увеличить чувствительность прибора, я к затвору транзистора припаял еще антенну. Антенна - это бескаркасная катушка, изготовленная из медного провода длиной 15 - 20 см. и диаметром 0,5 - 1,0 мм. путем намотки этого провода на обычный карандаш. В токосъемной панели просверливаются отверстия под выводы транзистора. Транзистор КП103 (в пластмассовом корпусе) располагается между клемм токосъемной панели. На обратной стороне токосъемной панели делается распайка выводов транзистора на клеммы токосъемной панели, выводы микровыключателя, антенны и телефона, как показано на рисунке ниже.

По идее, этим прибором можно определить перегоревшую лампу в новогодней елочной гирлянде. Для этого надо включить елочную гирлянду в сеть и вести антенной прибора вдоль проводов от горящей секции гирлянды к не горящей. Возле перегоревшей лампочки сигнал (звук 50 герц) должен пропасть. Вычитал в интернете в описании другой схемы аналогичного прибора, сам еще не проверял.

Смотрите также:

oraznom-yi.blogspot.com

Детектор скрытой проводки своими руками

Большинство тех, кто осуществлял монтаж электропроводки, занимался прокладкой проводов в стенах помещений, сталкивался с тем, что находил провода, которые не заметны невооруженным глазом. Может сложиться простая ситуация, когда во время сверления стены дрель попадает на провод. Все начинает искриться, отдельные элементы перестают работать.

Найти выход из таких ситуаций может простой детектор скрытой проводки.

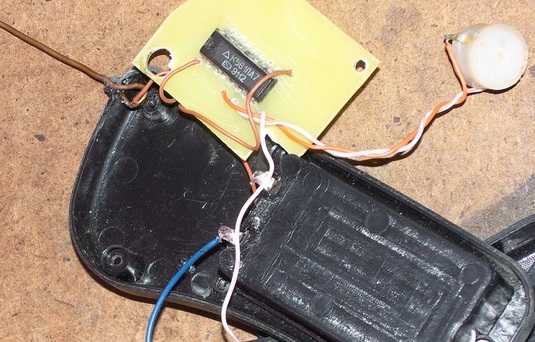

Среди существенного разнообразия схем детекторов на страницах интернета, можно заметить достаточно простое устройство, которое довольно надежно зарекомендовало себя в практической деятельности. Детектор проводки, играющий роль искателя скрытой проводки,сделан на основе логической микросхемы К561ЛА7, которая является аналогом К561ТЛ1, и снабжен индикацией звука.

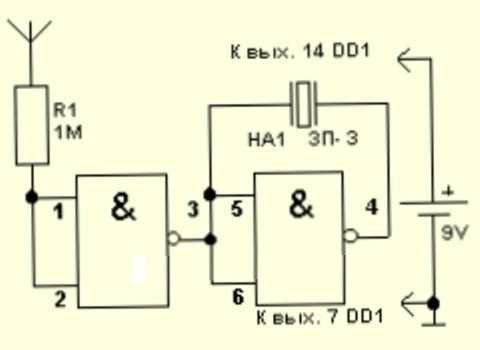

Схема детектора:

О составляющих, которые имеет детектор.

Резистор R1 необходим для того, чтобы защищать микросхему К561ЛА7 от действия высокого напряжения статического электричества, но как показала практика, его можно и не использовать. Антенной детектора служит часть простого медного провода с произвольной толщиной.

В основном, нужно, чтобы он не стал прогибаться под собственной массой, то есть имел достаточно большую жесткость.

Чувствительность устройства определяет длина антенны детектора. Высокая чувствительность достигается путем применения антенны длинной от пяти до десяти сантиметров.

По мере приближения антенны к электрической проводке детектор издает характерное трещание. Для того, чтобы уменьшить чувствительность детектора, соответственно, уменьшают длинну антенны.

С помощью такого детектора скрытой проводки, еще достаточно комфортно определять положение лампы, которая перегорела в гирляндах на елке, ибо рядом с ней трещания не слышно.

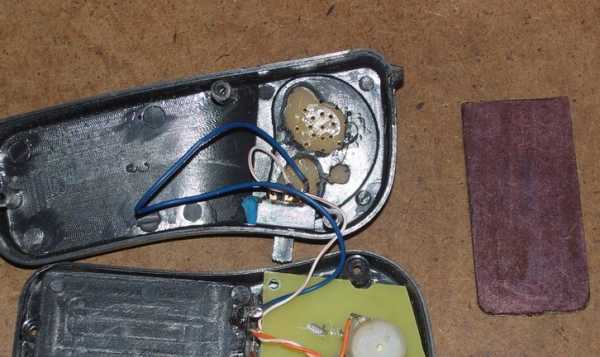

Индикатором в данной конструкции, является пьезоизлучатель ЗП-3, который включен по мостовой схеме, что обеспечивает повышенный уровень громкости специфического звука при нахождении проводки.

Детектору не нужна никакая наладка, и при правильно осуществленной сборке и нормально работающих элементах, начинает действовать моментально. Питается прибор от батареи крона напряжением девять вольт или от нескольких миниатюрных элементов дискового типа от часов. Количество тока, который потребляет детектор скрытой проводки сделанный своими руками, достаточно несущественно. Прибор потребляет малое количество энергии благодаря чему прибор может работать длительное время.

Похожие радиосхемы и статьи:

eschemo.ru

Детектор элеткромагнитного поля (скрытой проводки) — Поделки для авто

Данный прибор, не совсем относится к автомобильной теме, но есть моменты, где он может вычислить и решить автомобильную неисправность.

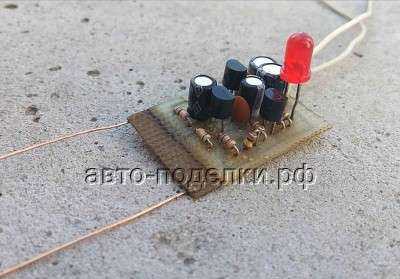

Для проверки наличия электрического тока в проводе несложный детектор электрического поля, также поможет искать скрытую проводку. Детектор получился мобильный и удобный, отлично справляется с поставленной задачей. Индикатором служит светоизлучающий диод красного цвета.

Для запитки схемы удобно использовать крону 9В. Ток потребления крайне мал, примерно 5 мА в режиме “детектирования” и поэтому такой гальванической батареи хватит на очень долго.

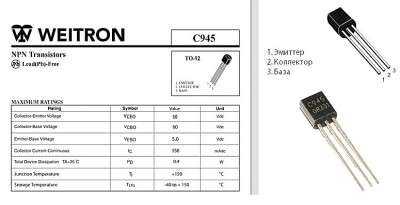

В этой печатной плате немного необычная цоколевка транзисторов, таково расположение выводов у C945.

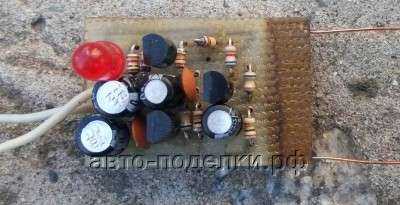

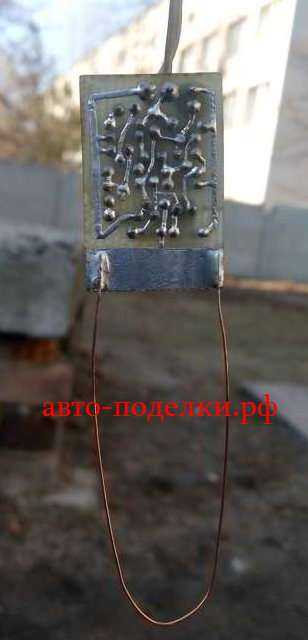

Размеры готовой платы 35 на 23 мм, размеры меньше, чем источник питания. Из-за крайне миниатюрных размеров готовой платы при взятых компонентах, предназначенных для объёмной пайки резисторы брать нужно мощностью 0,125 Ватт, при 0,25 их запаять вы сможете только в вертикально, полунаклонном состоянии. Скачать плату в формате .lay : скачать…

Рассмотрим принцип работы этой схемы. Начинается всё с “уловителя”, на который поступают наводки от проводов, каждый проводник, через который проходит направленный поток заряженных частиц создает электромагнитное поле. Далее идет первый транзистор Q1, который создает напряжение смещение между БК и таким образом переводит его в дежурный режим.

Открываясь через коллектор эмиттер и резистор 10 кОм Q1 течет ток. Далее разделительный конденсатор C1, через который не может проходит постоянный ток, только переменный (как наши наводки). Следующая часть схемы имеет такие же компоненты и номиналы, сигнал снимается с коллектора Q2 и опять же через электролитический конденсатор 22 мкФ поступает на базу последнего усиливающего полупроводника через резистор 20 кОм.

Подстрочный резистор VR1 вместе с постоянным 5 кОм закрывают Q3, если их не будет, то чувствительность будет слишком велика, искатель будет работать неадекватно. Таким образом изменяя сопротивление этого резистора ты устанавливаешь нужную для тебя чувствительность прибора. Вместо него конечно же возможно поставить и постоянный, заранее подобранный.

Диод D1 1N4148 делает так, чтобы светодиод не мигал, убирает отрицательный полупериод, ведь он пропускает ток только в одном направлении, то бишь отрицательное напряжение уходит на землю.

Резистор R6 ограничивает ток светодиода, чтобы тот не сгорел, при недостаточной яркости уменьшите значение его сопротивления в меньшую сторону.

Конденсаторы электролиты с ёмкостями 47 микроФарад и также керамические по 100 наноФарад здесь как сглаживающие фильтры.

Светодиод любого цвета, но лучше красный, на нём падает очень маленькое напряжение, и светоотдача у них обычно находиться на высоком уровне.

Самим ловцом электромагнитных волн является фольга прямо на текстолите, на которую очень легко припаивается кусок провода нужной вам длинны. Поэкспериментируйте с формой и длинной датчика и выберете оптимальную для вам по габаритам и степени чувствительности.

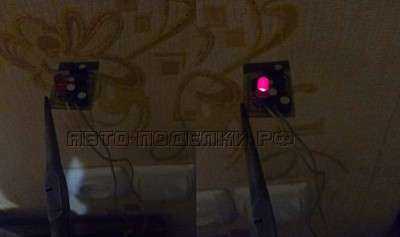

Испытания прошли успешно, очень просто определяется места прохождения электрических проводов в стене, естественно по ним должен течь ток, иначе ничего не получиться. Детектор также отлично реагирует на прикосновение любыми частями тела. Чем дальше от детектора скрытой проводки находиться источник переменного электромагнитного поля (сетевых проводов), тем слабее излучает свет светодиодов LED1, при приближении же яркость увеличивается.

При желании усовершенствовать детектор поля и превратить его из светоиндикатора в звукоиндикатор вам необходимо убрать диод, цепочку из последовательно соединённых VR1 и R6, ограничивающий ток LED1 резистор 1 кОм ну и конечно вместо светодиода поставить динамик, например, маленький из наушников или черный электромагнитный звукоизлучатель.

Теперь при улавливании поля транзисторы будут быстро открываться-закрываться и последний, управляющий излучателем звуковых колебаний будет вести себя так же. Вы услышите сигнал с частотой поля, в нашем случае в сети 50 Герц.

И ещё хочу отметить один момент, если вы решили сменить автомобиль или купить новый, то хорошим вариантом будет авто Nissan. На официальном сайте Nissan Qashqai, можно записаться на тест-драйв, посмотреть и оценить все новинки этого поистине прекрасного автомобиля.

Автор; Егорыч
