Бойлер косвенного нагрева: знакомимся со схемой подключения. Для бойлера насос
Бойлер косвенного нагрева: схема подключения к ГВС
Для того чтобы иметь в частном доме горячее водоснабжение (ГВС), необходимо подключить дом к водопроводу или иметь колодец или скважину и собственную насосную станцию. Хозяин должен сделать выбор: или двухконтурный котел, или бойлер косвенного нагрева.
Эффективность теплообменника зависит не только от температуры, но и от правильно выбранной скорости движения теплоносителя по контуру.
Правильный выбор подключения можно сделать только после анализа качества воды. Если вода жесткая, то следует приобретать одноконтурный котел и бойлер, и желательно одного производителя. Такая вода может очень быстро уменьшить эффективность второго контура дорогостоящего котла.
Водонагреватели косвенного нагрева
Речь пойдет о водонагревателе, которым является бойлер закрытого, то есть, напорного типа.
Бойлер, как прибор косвенного нагрева, подразумевается, только потому что нагрев воды для бытовых нужд происходит не в основном котле, а с помощью такого же второго контура, но находящегося в бойлере и требующего подключения.
Иногда утверждают, что бойлер, как прибор косвенного нагрева, позволяет каким-то образом компенсировать недостатки котлов, использующих в качестве источников энергии газ или электричество, в том случае если прекратится подача газа или электроэнергии на основной источник тепла.
Однако это не так. Если в частном доме слабое напряжение электрического тока или прекращена подача газа, то нет никакого другого источника тепла, чтобы подключить его к бойлеру. Это же касается и тепловых насосов, и других альтернативных источников энергии.
Вернуться к оглавлению
Еще о бойлере, как приборе косвенного нагрева

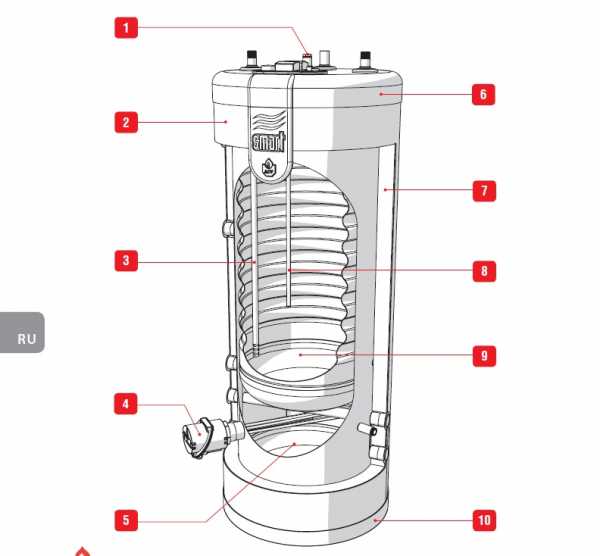

Схема устройства косвенного водонагревателя.
Двухконтурный котел всегда работает только на один из контуров, что является недостатком, который остается и в схеме одноконтурного котла с бойлером, но некоторые недостатки двухконтурных котлов бойлер все же компенсирует.
Так, в двухконтурном котле нагрев воды во втором контуре осуществляется в проточном режиме, и для достижения требуемой температуры необходимо от 30 до 60 с, что приводит к определенной потере воды. Бойлер же в связке с одноконтурным котлом является аккумулятором тепла и как термос сохраняет его длительное время.
Только бесперебойная подача газа или электроэнергии и исправно работающие первичные источники тепла могут гарантировать нормальную работу бойлера ГВС. Более надежными в этом отношении являются котлы, работающие на твердом или жидком топливе, так как количество запасаемого топлива должно быть рассчитано по требуемой энергии на обогрев дома с учетом ГВС.
Обеспечение ГВС после прекращения отопительного сезона с помощью того же источника тепла нецелесообразно хотя бы по причине не эффективного его использования, когда достаточно максимум 50 % его установленной мощности. На этот период времени следует предусмотреть настенный газовый котел небольшой мощности, оснащенный ТЭНом. Кроме того, в отличие от мощных котлов, настенные газовые котлы обладают малой инерцией, что полезно для быстрого нагрева воды. Требуемая мощность ТЭНа только для нагрева бытовой воды будет значительно меньшей. Можно приобрести и бойлер с установленным в нем ТЭН-ом.
Вернуться к оглавлению
Недостатки ГВС на основе бойлера
Схема подключения бойлера косвенного нагрева.
Через теплообменник бойлера затрачивать более 50 % тепловой энергии, производимой основным источником, не следует. В этом случае подключение бойлера косвенного нагрева не будет отражаться на обогреве помещения.
Эффективная работа теплообменника, расположенного в бойлере, зависит не только от температуры теплоносителя, но и от правильно выбранной скорости движения теплоносителя по водопроводу. Такой режим можно обеспечить с помощью отдельного циркуляционного насоса, который должен автоматически включаться при снижении температуры бытовой воды до заданного минимального значения и отключаться при достижении заданного максимального значения.
Общая стоимость котла и бойлера будет больше, чем одного двухконтурного котла, и для установки бойлера и его обвязки потребуется дополнительная площадь. Хотя бойлер и хорошо изолирован, но дополнительные потери существуют. Этот недостаток компенсируется меньшим расходом воды, так как из крана сразу же поступает горячая вода.
Вернуться к оглавлению
Две простейшие схемы подключения

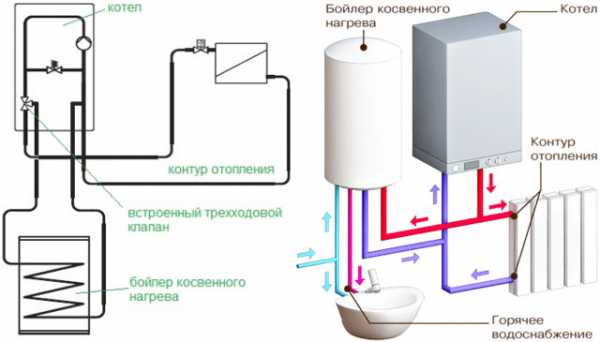

Схема подключения бойлера косвенного нагрева.
Данную схему подключения бойлера условно можно назвать простейшей. Так можно подключить ГВС при наличии в помещении одного основного контура. Например, только радиаторы или только тепловой пол. Эта схема выполнена так, что ГВС имеет приоритет над основным контуром.
На выходе котла установлен трехходовой клапан, который управляется датчиком температуры (термостатом) ГВС, установленном в бойлере, что и делает этот контур приоритетным. Клапан изменяет направление движения теплоносителя, подключая его либо на один, либо на другой контур. Иногда клапан управляется сигналами, поступающими от основного котла, но приоритет контура ГВС от этого не изменяется, так как управляющие элементы котла реагируют на сигналы также поступающие от термостата бойлера.
Такая схема хороша для газовых настенных котлов, которые имеют циркуляционный насос. Эта схема полезна и тогда, когда поступающая по водопроводу вода очень жесткая. В этом случае применять двухконтурный котел, один контур которого работает только на нагрев воды для бытовых нужд, не следует. Подключать второй контур котла к такой воде, заведомо зная, что он быстро выйдет из строя, нецелесообразно.

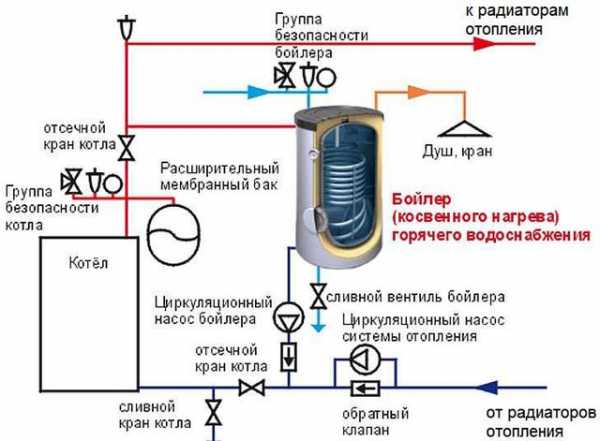

Схема подключения бойлера с циркуляционным насосом.
Схема подключения двумя циркуляционными насосами, которую также условно можно рассматривать как простейшую. В работе постоянно находится один из насосов, но и в этом варианте приоритет ГВС сохранен, так как подключить насос можно только по сигналам термостата, реагирующего на изменение температуру воды в бойлере.
На выходе каждого насоса имеется обратный клапан, который исключает образование встречных потоков в контуре, в котором теплоноситель не движется.
В обеих схемах основной контур отопления периодически оказывается отключенным, и его подключение зависит от времени нагрева бытовой воды. Время первоначального разогрева воды в бойлере не должно превышать одного часа. В дальнейшем на подогрев воды будет уходить меньше времени, поэтому и отключение основного контура будет происходить на меньшее время, и не будет сказываться на обогреве помещения.
Чтобы уменьшить зависимость обогрева помещения от ГВС, можно применить смешанный вариант. Такая схема предусматривает два прямых источника тепла. Один имеет постоянное подключение к основному контуру отопления, а второй обеспечивает теплом основной контур и контур косвенного нагрева. То есть второй котел работает в одном из вышеописанных режимах.
Вернуться к оглавлению
О термодатчике бойлера
Подключить бойлер к водопроводу еще недостаточно для его нормальной работы. Для того чтобы нагрев работал нормально, необходимо настроить термодатчик на определенную температуру. В этом вопросе имеется весьма существенный момент.
Термодатчик бойлера необходимо настраивать так, чтобы температура, при которой тройной клапан перейдет в режим подачи теплоносителя в основной контур, была примерно на 10-15° ниже, чем температура теплоносителя. Это же относится и к управлению насосами во второй схеме.
Схема подключения бойлера косвенного нагрева к отоплению.
Несоблюдение этого условия приведет к тому, что температура бытовой воды в бойлере никогда не достигнет заданного значения, так как она должна быть выше температуры теплоносителя. Это значит, что не сможет сработать тройной клапан, и не включится насос основного контура.
Вариант электрического подключения термостата для управления насосами через реле. Эту схему нетрудно смонтировать самостоятельно.
В термостате имеются контакт для подсоединения заземления и контакт С для присоединения фазы сети. Контакты 1 и 2 реле предназначены для замыкания сети питания двигателя насоса ГВС и насоса в контуре отопления, соответственно. Нулевую фазу N подсоединяем к обоим насосам, установленным на обратке в двух контурах (см. изображение 2), а фазу присоединяем к контакту С термостата.
Правильно ли выполнена сборка, можно проверить путем установки более высокой температуры на термодатчике. Если заработает насос ГВС, значит все нормально, иначе следует поменять местами провода, идущие от контактов 1 и 2 к насосам.
Специалисты советуют приобретать бойлер той же фирмы, что и основной котел. Это будет гарантией того, что система управления этих аппаратов будет согласована, и затруднений в ее настройке не возникнет. Если же котел отечественного производства, то придется самостоятельно монтировать несложную схему управления насосами, что также не составит труда при соблюдении соответствующей технической инструкции.
Поделитесь полезной статьей:
bezsantexnika.ru
Как подключить бойлер к котлу? Варианты и схемы подключения
Как подключить бойлер к котлу? Варианты и схемы подключения
Как работает функция ГВС в котлах систем отопления?
Например, у Вас в системе отопления один котел и нужно сделать так, чтобы Вы этим котлом еще нагревали воду для горячего водоснабжения.
Какие способы существуют для нагрева воды через котел?
Мы рассмотрим 5 схем, и расскажу, как работает каждая схема. Рассмотрим достоинства и недостатки каждой схемы.

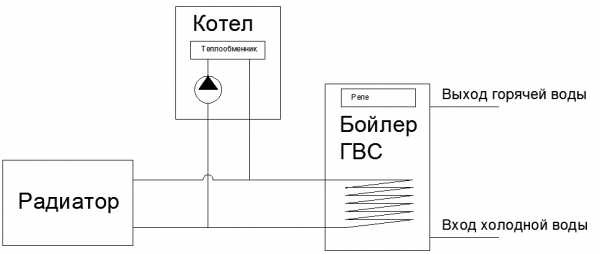

Схема работы № 1. Тупой забор теплоносителя у котла
Нельзя использовать тупой забор воды из котла! Это очень не экономичная система ГВС, если температура котла держится не более 60 градусов.
Ну во первых температура котла может быть настроена на 50 градусов. При такой температуре Вы не сможете нагреть воду в бойлере выше 48 градусов. Во вторых нагрев будет очень долгим, так как теплопередача сильно падает, если температура воды и теплоносителя сильно не отличаются. То есть для быстрого прогрева нужно использовать высокий температурный перепад. 90-60=30 градусов. Из-за этого для змеевиковых бойлеров косвенного нагрева используется повышенная температура теплоносителя.
Существуют бойлеры косвенного нагрева бак в баке. При таком способе используется большая площадь теплообменника при контакте (теплоноситель-ГВС).
У таких бойлеров скорость нагрева значительно выше, чем у змейки. Достигается это за счет увеличения площади контакта (теплоноситель-ГВС). А также за счет того, что предел передачи тепла увеличен. У такого бойлера увеличивается прием большей мощности за счет сохранения теплоносителя в бойлере, который имеет инерционный характер сохранения температуры. За счет этого идет сразу отбор сильно остывшего теплоносителя с наружного бака. Этот процесс ускоряет отбор тепловой мощности для нагрева воды. В таком случае можно использовать работу бойлера при условии, что температура котла будет 60 и более градусов. Если температура котла будет держаться 40-50 градусов, то Вы будите иметь низкую температуру в бойлере.
Хочу обратить внимание на накопление горячей воды. Если Вы будите в баке иметь нагретую воду 45 градусов, то Вы, к примеру, получите 10 минут помыться нормальной водой в душе. Если у Вас температура в бойлере будет 90 градусов, то Вы уже сможете использовать душ более 60 минут. То есть, увеличивая температуру, Вы увеличиваете накопление горячей воды в бойлере при одной и той же емкости. То есть объем использования горячей воды вырастит.

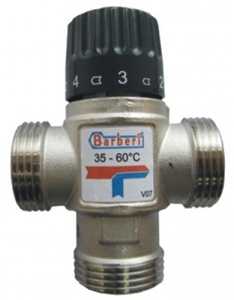

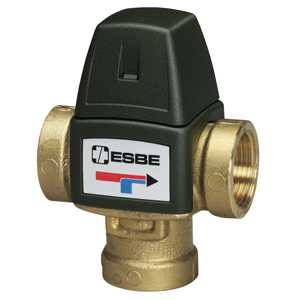

Если Вас не устраивает перемена температуры в бойлере, которая меняется с течением времени и приходится перенастраивать смеситель. То существуют специальные терморегулирующие клапаны для ГВС. Их называют термостатический смесительный трехходовой клапан.
Такая схема позволяет получать всегда стабильную температуру на выходе к потреблению ГВС
Схема работы № 2. Костыльный метод. Увеличиваем температуру котла.
По такой схеме мы просто задаем температуру котла, например, 80 градусов, а в систему отопления будет приходить, например 60 градусов. За счет подмеса через трехходовой клапан с обратным остывшим теплоносителем будет достигаться настроечная температура.
Не могу сказать, на сколько этот метод хорош. С одной стороны говорят, что КПД котла становится выше, если температура теплоносителя 60-80 градусов. Связано это с тем, что при таких температурах химическое горение лучше и газ сгорает лучше. То есть при маленькой температуре возникает не досгарание газа. То есть частички горючего материала полностью не высвобождают тепловую энергию. Но для конденсационных котлов такое правило КПД не работает. Там специально опускают температуру теплоносителя до 55-45 градусов.
С другой стороны высокие температуры увеличивают накипь в теплообменниках и трубах, что в будущем могут приводить к снижению мощности и выходу из строя работы котла из-за перегрева. Также на стальных трубах с высокротемпературным теплоносителем больше появляются наросты. То есть стальные трубы зарастают.
Чем плоха такая схема? Она становится плохой на фоне других схем подключения ГВС. Ну, например, в некоторых котлах существует погодозависимое регулирование – эквитермический режим. Также когда есть потребность отключать котел на отопление и чтобы оставался работать на ГВС (на автомате) - сделать проблематично. Потому что есть котлы с функцией отключения отопления по комнатному термостату, а Функция ГВС остается рабочей.

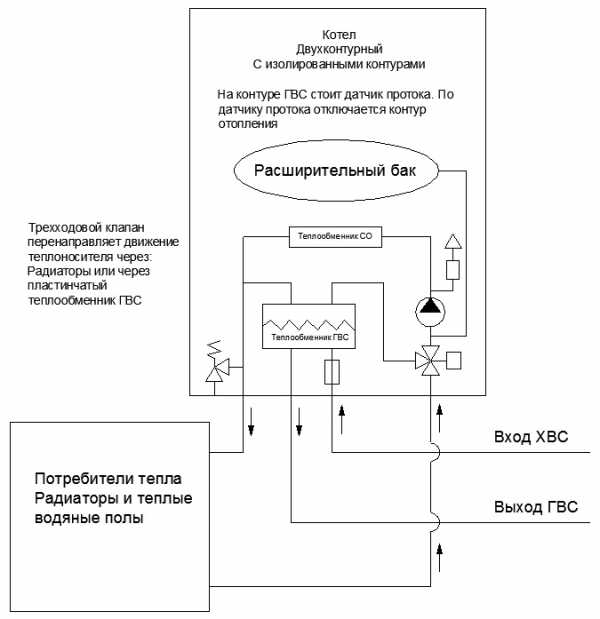

Схема работы № 3. Купить готовый двухконтурный котел и не использовать бойлер ГВС
Такой двухконтурный котел имеет дополнительный теплообменник для ГВС внутри котла. То есть первый-основной теплообменник это для передачи тепла от горящего газа к теплоносителю.
Холодная вода проходит через пластинчатый теплообменник под давлением системы водоснабжения. На линии трубы водоснабжения ГВС стоит датчик протока. Датчик протока запускает каскад действий: Переключает трехходовой клапан для перенаправления протока в сторону пластинчатого теплообменника, а также увеличивается температура теплоносителя за счет увеличения газа в грелке. То есть во время приготовления ГВС контур отопления отключается. И движение теплоносителя через радиаторы, и теплые полы отключается. Во время ГВС теплоноситель внутри котла начинает циркулировать воду через теплообменник ГВС.
Что значит двухконтурный котел с изолированными контурами? Это когда контур водоснабжения и контур отопления не взаимодействуют по жидкости. То есть жидкости не перемешиваются и жидкости не передают давление. Передается только температура от одной жидкости в другую жидкость.
Вода, проходя через пластинчатый теплообменник быстро нагревается обычно максимум до 60 градусов. Эта температура у некоторых котлов регулируется только до порога 60 градусов. То есть температуру выше 60 градусов сделать не возможно. Эта температура обычно зашита в программу и не может быть изменена. Узнавать у производителя. Также в паспортах-инструкция к применению.
Такая схема с таким котлом не подходит для большой производительности. То есть два-три прибора (умывальник, ванна, душевая) обслужить проблематично. Тупо не хватает мощности. Если Вы хотите обслуживать несколько санитарных приборов (умывальник, ванна, душевая) Вам придется ставить накопитель. Сделать накопитель такому котлу проблематично. Далее рассмотрим схемы с накопителями горячей воды.
Недостаток получения ГВС? Температура горячей воды будет не стабильная при изменение расхода через теплообменник. Будут скачки температур горячей воды. Практика показала, что при большом расходе вода может не нагреваться до требуемой 60 градусов. Бывает, что до 45 градусов не набирает. Ну, это зависит от мощности котла и его скорости реагирования. Конечно, в моей практике попадались котлы, которые хорошо реагируют на нагрев воды. Проблема в том, что приходится ждать, когда вода станет более горячей из-за того, что котел долго думает, когда переключится на нагрев воды.
Также такой котел не позволяет выполнить рециркуляцию ГВС.
Что такое рециркуляция ГВС и как ее рассчитать?

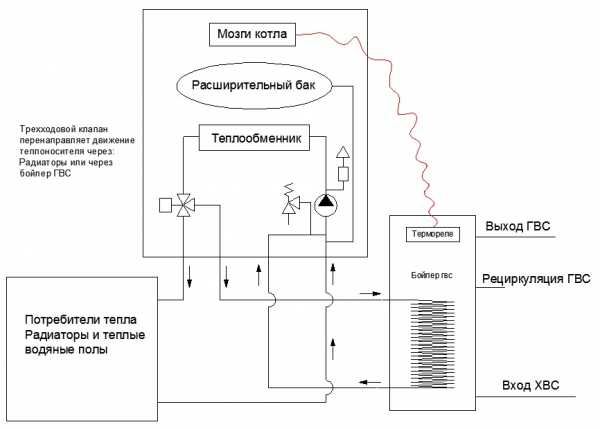

Схема работы № 4. Накопление ГВС через бойлер косвенного нагрева.

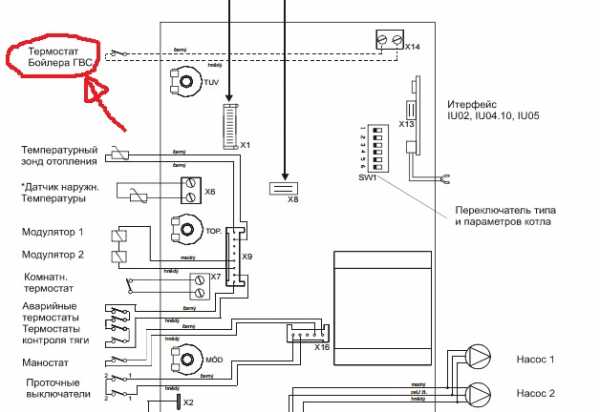

Электрическая схема подключения ГВС у котла
В инструкции паспорта должна быть указана электрическая схема. Обычно указывают буквенную маркировку и открыв крышку котла нужно искать в электрической плате буквенную маркировку для ГВС. В некоторых паспортах в электрической схеме могут называть как ГВС или термостат бойлера или еще как-нибудь. Редко бывает так, что нарисуют плату в масштабе и покажут, где находятся контакты.

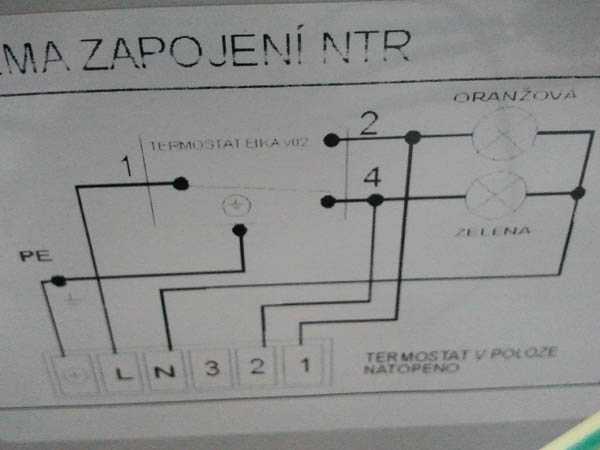

Как могут обозначить электрическую схему котла:
Иногда для ГВС может быть более двух контактов. Опять это сделано для большего функционала.
Также обратите внимание существует ли контакты для насосов. Возможно, существует контакт для насоса на бойлер ГВС.
Иногда у котла можно использовать дополнительные клеммы для дополнительных функций для вашей системы отопления. Например, у Вас стоит насос и его нужно отключать при отключении котла. То есть необходимо сделать полную автоматическую систему, чтобы клиент не морочил себе голову дополнительными операциями. То есть, если Вы отключили котел, то все что связано с отоплением должно отключиться автоматически.
Обычно у котла нужно взять два проводника и привести его к термостату на реле бойлера:
У котла два проводника ГВС могут иметь простое переменное напряжение сети 220 вольт. Но это нужно всегда проверять, возможно, там сниженное напряжение. И нельзя пускать 220 вольт не зависимо с розеток и подключать их на линию ГВС от котла. Предполагается, что контакт котла ГВС приходит на сухой контакт к термостату бойлера или на другой контакт замыкания. Термостат бойлера это электрическое реле, которое меняет положения контактов в зависимости от температуры воды в бойлере.
Также у котла может быть более двух проводников для ГВС. Например, может понадобиться постоянное напряжение 220 Вольт для питания насосов и другое. В электрической схеме котла могут быть специальные проводники для управления трехходового клапана. Это сделано опять для лучшей функциональности. Если отключаете котел, то и все что связано с котлом должно отключится вместе с котлом.
У бойлера косвенного нагрева может быть схема по больше со всякими дополнительными функциями, например для подсветки лампочек сигнализирующих о работе бойлера и многое другое.
Но Вам нужно понимать схему по-простому. И вот что нужно понять:
Почти во всех бойлерах косвенного нагрева используется переключающий контакт и его можно использовать как сухой контакт. Переключающий механизм, который перекидывает контакт с одного проводника на другой. Тем самым мы на этот контакт должны подключить функцию ГВС от котла. А котел уже сам сделает остальное: Переключит трехходовой клапан, который встроен в котел. И добавит температуру для быстрого нагрева воды в бойлере. В некоторых навороченных котлах могут стоять защиты по таймеру, когда нагрев бойлера по времени выходит за рамки разумного. В таком случае может возникнуть заморозка системы отопления. Такое может возникнуть из-за выхода из строя термостата бойлера. Или из-за того, что температура на термостате выставлена больше чем выдает котел, и бойлер никогда не может нагреться до установленного значения.

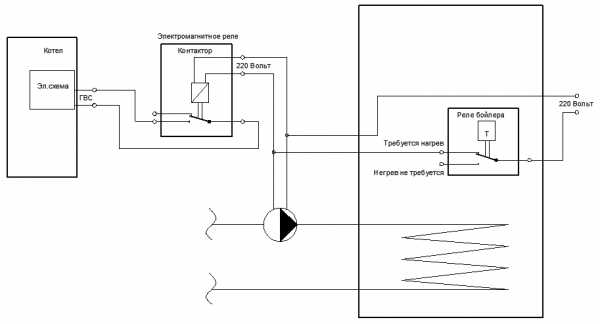

Но схемы бывают разные, и бывает, что на бойлер косвенного нагрева требуется поставить насос. И в котле отсутствует возможность питать насос на бойлер. Для этого существует своя схема подключения.
Контактор – электромагнитное реле, которое переключает контакт за счет другого сигнала-напряжения 220 Вольт.
Может быть, возможность контактом ГВС сразу давать команду на ГВС и питать циркуляционный насос. Узнавать у производителя или читать инструкцию к применению. Также поищите электрическую схему подключения котла к бойлеру.
Если вы хотите, чтобы Вам помогли разработать схему подключения и подобрать необходимые элементы, то можете обратиться за помощью. Но сразу скажу, что это не бесплатно.
Заказать услугу по разработке электрической и трубопроводной схемы

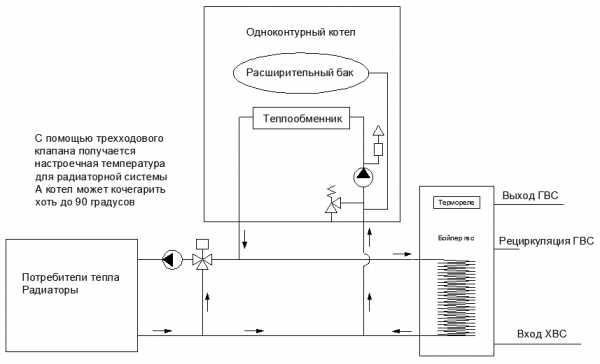

Схема работы № 5. Накопление ГВС через бойлер косвенного нагрева у одноконтурного котла
Многие сантехники могут заблуждаться в том, что если котел одноконтурный, то в нем отсутствует функция ГВС.
Однако одноконтурные котлы с функцией ГВС существуют! Мало того, в некоторых котлах даже приготовят Вам контакты для подключения трехходового клапана для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева. Подключения насоса к бойлеру и многое другое!
Этот способ подходит тем, кто желает сам собрать систему отопления и придумать свои способы автоматической системы. То есть, если вышеуказанные схемы Вам не подходят, то Вы можете взять одноконтурный котел с функцией ГВС и наворотить любую удобную для Вас схему с трехходовыми клапанами и насосами. Например:
Трехходовой клапан используется только для перенаправления потока теплоносителя в сторону бойлера косвенного нагрева.
Схемы могут быть разными и если не указаны другие схемы, то это не означает, что других схем не бывает!!! Электрическая схема электропривода для трехходового клапана может быть другая. С приоритетом на постоянное напряжение 220 Вольт и одним управляющим сигналом.Эта схема указана с внешней электрической разводкой. В котлах могут быть клеммы, предназначенные для подключения трехходового клапана. Также можно взять 220 Вольт у котла со схемы для насоса и пустить его на термостат бойлера и трехходовой клапан. Этим самым Вы сделаете отключение всей функции ГВС, когда котел не работает. Это нужно для тех кто любит автоматику или хочет клиента отгородить от дополнительных не нужных процессов включения и отключения системы. Дайте жить клиентам спокойнее. Если клиент отключает котел, то сделайте так, чтобы при отключении котла отключились все системы и оборудования.
Существует, конечно, множество клапанов и множество разных сигналов по работе схем систем отопления.
У Вас есть возможность обратится за помощью в разработке электрической и трубопроводной схемы. Также будет подобран необходимый материал, для вашей системы включая ваш котел. Есть способы как с имитировать другие функции по вашей логике работы: Обращаться за услугой по разработке: Заказать услугу по разработке электрической и трубопроводной схемы
Заключение по самой достойной схеме использования ГВС
Схема 4 и 5 являются самыми приоритетными схемам по приготовлению горячей воды от котлового оборудования!
Достоинство схем 4-5:
1. Быстрый нагрев горячей воды. За счет увеличения температуры котла. Это происходит автоматически. То есть система работает на одной температуре, а когда функция ГВС включена, то температура повышается до 90 градусов.
2. Во многих дорогих настенных котлах используются погодозависимое регуилирование. Ее называют еще эквитермическим режимом работы котла. То есть температура теплоносителя меняется в зависимости от погоды на улице. Поэтому такой котел в сочетании ГВС лучшее решение. Потому что такой функционал с функцией ГВС Вам вряд ли удастся сделать с котлом или схемой без ГВС.
Недостаток 4-5: Это отключение отопления при работе ГВС. Но это бывает не так страшно. Потому что в некоторых навороченных котлах стоят защиты от отключения отопления вызванные долгим прогревом ГВС. Функция ГВС просто отключается через определенное время для включения отопления дома.
Подписывайтесь на получение новых статей. Внизу есть форма, просто укажите Ваше Имя и E-mail и подтвердите подписку. И Вы будите получать полезные статьи.
| Если Вы желаете получать уведомленияо новых полезных статьях из раздела:Сантехника, водоснабжение, отопление,то оставте Ваше Имя и Email. | ||
infosantehnik.ru
инструкция + фото и видео
Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья. Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

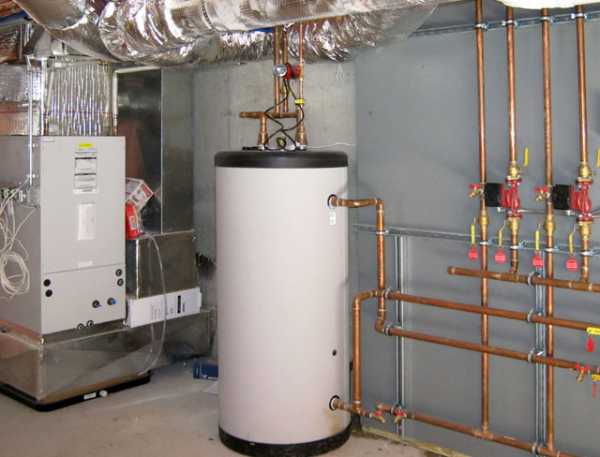

Обвязка бойлера косвенного нагрева
Содержание статьи
Что нужно знать при подключении бойлера
В бойлерных устройствах может функционировать два контура нагрева воды.
- Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
- Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.
Принципы подключения обвязки бойлера
При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:
- Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
- Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.
При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.
нагревательный бойлер
Варианты монтажа обвязки бойлеров косвенного нагрева
Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:
- С монтажом трехходового клапана,
- С монтажом двух насосов циркуляции,
- С использованием стрелки гидравлической.
Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.
Монтаж системы косвенной обвязки с трехходовым клапаном
Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.
Схема обвязки с трехходовым клапаном
Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры. Такая схема обвязки имеет ряд преимуществ и все наши специалисты рекомендуют именно её!
В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.
Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.
Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.
Монтаж обвязки бойлера косвенного нагрева с двумя насосами
Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.
Схема системы с двумя насосами
В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.
Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.
Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.
Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.
Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.
Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.
Описание работы системы гидравлики в отоплении
Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.
Схема системы с гидравлической стрелкой
Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.
На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.
Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

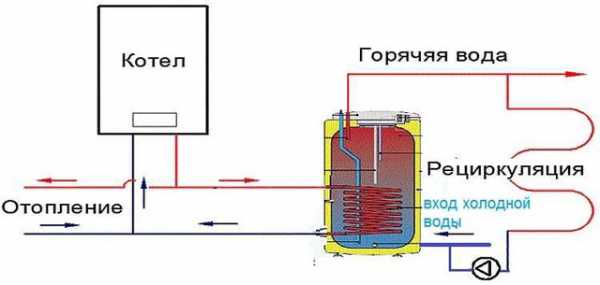

Полезная рециркуляция теплоносителя
Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.
Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.
Обвязка бойлера косвенного нагрева: видео
kamin-expert.ru
схема обвязки с рециркуляцией, трехходовой клапан для водонагревателя
Содержание:
Горячее водоснабжение – это одна из тех вещей, которая делает возможным комфортное проживание в доме. Существует немало способов и систем, обеспечивающих подачу горячей воды в необходимом количестве. Хорошим вариантом является подключение бойлера косвенного нагрева, о котором и пойдет речь в данной статье.

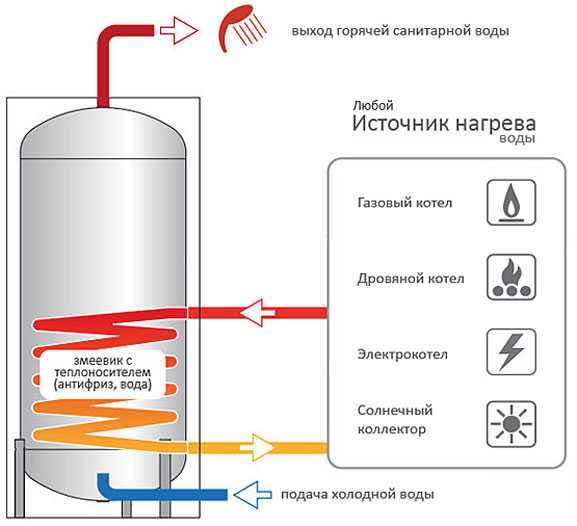

Устройство и принцип работы бойлера
Бойлер косвенного обмена (водонагреватель) – это заполненный водой бак, в котором располагается теплообменник. В качестве теплообменника обычно используется змеевик или водяная рубашка. Теплообменник подключается к источнику тепла, передающему энергию посредством теплоносителя.
Процесс нагрева воды в бойлере происходит следующим образом:
- Сначала к теплообменнику подается теплоноситель от отопительного котла;
- Стенки теплообменника нагреваются за счет поданной энергии;
- От стенок тепло отдается воде, которая находится в баке;
- Разогретая вода забирается потребителями по мере необходимости.
Между водой и теплоносителем при такой технологии имеется промежуточное звено, обеспечивающее передачу тепла – поэтому устройство называется бойлером косвенного нагрева.
Система отопления с бойлером косвенного нагрева пребывает в тесном взаимодействии. Так, вода в бойлере обычно имеет несколько меньшую температуру по сравнению с температурой теплоносителя, поступающего в теплообменник – то есть, разогреть воду в баке можно только до того уровня, который способен выдать котел.
Впрочем, один способ обхода этого ограничения есть – всего-то и нужно, что подобрать комбинированный бойлер, в котором, помимо теплообменника, имеется еще и ТЭН. В таких устройствах основным источником тепла является косвенный обогрев, а ТЭН повышает температуру воды до необходимого уровня. Самая эффективная комбинация оборудования, при которой вода остается горячей дольше всего – бойлер с ТЭНом и твердотопливный котел.
Некоторые модели бойлеров оборудуются дополнительными теплообменниками – при большом объеме бака это позволит существенно ускорить прогрев воды. Чтобы вода как можно дольше оставалась в нагретом состоянии, при выборе оборудования стоит отдать предпочтение устройствам с утеплением.
Совместимость с отопительным оборудованием
Бойлеры косвенного нагрева без проблем работают с любой отопительной системой, обеспечивающей подачу горячей воды – лишь бы ее мощность была достаточной. Как уже было отмечено выше, отличным вариантом являются твердотопливные котлы, работающие на всех доступных видах топлива. Впрочем, устройства, работающие на газе, электричестве или жидком топливе, тоже будут достаточно эффективными.
Сам монтаж бака не очень сложен, а вот схема подключения бойлера косвенного нагрева простотой не отличается. При выборе модели с наличием управления особых проблем не будет, а вот с упрощенными изделиями придется повозиться, чтобы работающий в связке с ними котел мог работать и с отоплением, и с водоснабжением.
Виды бойлеров косвенного нагрева
Классификация водонагревателей рассматриваемого типа осуществляется по одному главному признаку – наличию или отсутствию встроенного управления:
- Бойлеры со встроенным управлением. Такие устройства подключаются к отопительным системам, в которых используются котлы, не оснащенные автоматикой. У подобных бойлеров имеется температурный датчик и собственный блок автоматики, который регулирует подачу разогретой воды в теплообменник. Обвязка бойлера косвенного нагрева со встроенным управлением осуществляется просто – достаточно лишь подвести к нему трубы подачи и обратки от котла, обеспечить подачу холодной воды и подключить выходной канал, позволяющий раздавать воду потребителям.
- Бойлеры без встроенного управления. Как правило, данная категория бойлеров обычно работает в связке с автоматизированными котлами. Обвязка бойлера данного типа начинается с установки температурного датчика и его соединения с подходящим входом котла. Дальше осуществляется обвязка бойлера по одной из существующих схем. При необходимости подобные устройства подключаются к энергонезависимым котлам, но в этом случае нужно использовать соответствующие схемы обвязки.
Также бойлеры делятся на виды в зависимости от формы и способа установки. Что касается последнего, то есть два вида устройств – настенные (объем не более 200 литров) и напольные (объем до 1500 литров). Оба варианта могут иметь горизонтальный и вертикальный формат. Настенные бойлеры крепятся на кронштейны, зафиксированные на дюбелях.
Подавляющее большинство водонагревателей имеет цилиндрическую форму, а их выходные патрубки располагаются на задней части – это существенно упрощает подключение бойлера косвенного нагрева и не портит декоративные качества конструкции. На внешней стороне панели имеется место для установки температурного датчика или реле, а в отдельных моделях реализована возможность подключения ТЭНа.
Схемы и особенности подключения
Подключение косвенника может осуществляться по двум принципиальным схемам:
- В первой схеме контур водоснабжения будет для системы приоритетным;
- Во второй схеме нагрев воды осуществляется в соответствии с рабочим режимом отопительного оборудования.

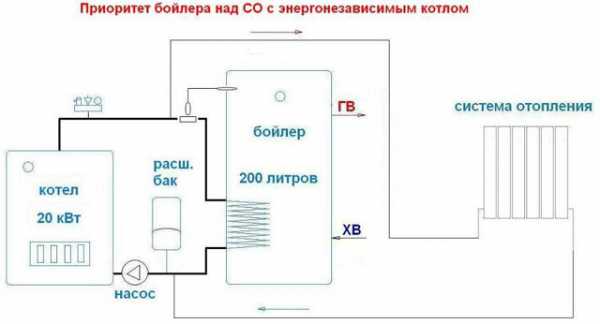

Первая схема системы отопления с бойлером косвенного нагрева направляет весь объем теплоносителя на прогрев бака, за счет чего обеспечивается очень быстрый нагрев воды. Когда температура воды достигает заданной отметки, теплоноситель перенаправляется в отопительный контур.
Вторая схема обвязки бойлера косвенного нагрева не делает отличий между отоплением и водоснабжением, поэтому на последнее отдается лишь определенная часть теплоносителя. Соответственно, просадка теплоотдачи радиаторов не наблюдается, но вода в бойлере нагревается намного медленнее, чем в предыдущем случае.
Устанавливая водонагреватель косвенного типа, предпочтение лучше будет отдать первой схеме – она обеспечивает бесперебойную подачу горячей воды в необходимом объеме. Эффективность отопления в таком случае практически не ухудшится – для поддержания температурного режима теплоноситель отводится из отопительного контура примерно на 5 минут, а для полного нагрева всего бака потребуется около получаса времени.
Конечно, указанные цифры весьма приблизительны – скорость прогрева напрямую зависит от мощности котла и объема бака. Одно можно сказать точно – если мощность отопительного оборудования превышает необходимый уровень хотя бы на четверть, то для нагрева воды будет требоваться очень мало времени, и эти затраты не скажутся на эффективности отопления. В любом случае, перед тем, как подключить бак косвенного нагрева к котлу, нужно продумать все аспекты и рассчитать эффективность будущей системы.
Правила обвязки бойлеров
Существует ряд общих правил, которые должны соблюдаться при установке бойлеров косвенного нагрева:
- Чтобы все устройства, подключенные к раздаче горячего водоснабжения, могли нормально функционировать, к выходному каналу бойлера подводится расширительный бачок, объем которого равен 10% от общего объема бака. Установленный бачок позволит компенсировать температурное расширение в водопроводной системе.
- Каждая ветка система должна оборудоваться шаровым краном, который позволит при необходимости отключить любое устройство, не выключая при этом весь контур водоснабжения.
- Трубы подающей линии настоятельно рекомендуется оборудовать обратными клапанами. Данные элементы предотвращают ток воды обратно в бойлер и тем самым обеспечивают его безопасное использование.
Подключение бойлера к котлу с принудительной циркуляцией жидкости
Если на подаче системы установлен циркуляционный насос, а возле котла есть место для установки бойлера, то лучшим вариантом будет организация отдельного контура, идущего от отопительного котла. Как правило, такая схема отопления с бойлером косвенного нагрева используется для котлов настенного формата – в таком случае получается параллельное подключение водонагревателя и отопительного контура.
За циркуляционным насосом нужно установить трехходовой клапан для бойлера косвенного нагрева, к которому подводится установленный на баке температурный датчик. Выход трехходового крана подключается к патрубку бойлера, чтобы можно было соединить контур с отоплением. В трубу обратки на участке до входа в котел врезается тройник, предназначенный для забора воды из теплообменника.
Рабочий процесс при такой схеме выглядит следующим образом:
- Когда на трехходовой кран поступают данные о снижении температуры воды ниже необходимого уровня, весь теплоноситель перенаправляется в бойлер;
- Вода в бойлере разогревается за счет попавшего в нее теплоносителя;
- Когда температура воды достигает заданной верхней отметки, трехходовой клапан снова переключается, и теплоноситель опять поступает в отопительную систему.
Схема с двумя циркуляционными насосами
Если система уже оборудована циркуляционным насосом, то схема обвязки бойлера может включать в себя еще один насос, который будет располагаться именно на том трубопроводе, на котором расположен бак. Расположение насоса относительно самого бойлера не имеет значения – его можно устанавливать как на подаче, так и на обратке.
Трехходовой кран в данной схеме отсутствует – подключение бойлера косвенного нагрева осуществляется посредством тройников. Для регулировки подачи теплоносителя в бойлер используются насосы, активность которых контролируется температурным датчиком – при низкой температуре циркуляционный насос для бойлера косвенного нагрева запускается, а после нагрева начинает работать второй насос, обеспечивающий циркуляцию жидкости в отопительной системе.
Подключение бойлера к энергонезависимому котлу
При использовании с энергонезависимым отопительным оборудованием бойлеру нужно обеспечить приоритетную подачу теплоносителя. Самым простым способом, позволяющим добиться этой цели, является установка бака выше уровня радиаторов – именно поэтому в таких ситуациях обычно используются настенные модели. Оптимальное расположение настенного бойлера предполагает, что его нижняя часть располагается хотя бы немного выше уровня котла и отопительных приборов.
Конечно, с напольными устройствами такая обвязка водонагревателя тоже сможет работать, но прогрев воды будет замедленным и неполноценным. Внизу бака вода не сможет прогреться до конца (ее температура будет находиться на одном уровне с температурой жидкости в обратном трубопроводе), поэтому общий объем горячей воды будет снижен.
Циркуляция теплоносителя в энергонезависимых системах осуществляется естественным образом. Чтобы повысить эффективность системы, можно врезать в нее циркуляционный насос, и при наличии электричества вода будет постоянно подогреваться. При желании можно обойтись и без насоса – для нормальной подачи теплоносителя в водонагреватель трубы подводки к нему должны иметь увеличенный диаметр по сравнению с трубами отопительного контура.
На участке отопительного трубопровода за ответвлением устанавливается термостатическая головка, снабженная датчиком. Данный терморегулятор позволяет настроить желаемый температурный режим. Подача теплоносителя регулируется термостатом, который открывается и закрывается в зависимости от температуры воды в баке.
Схема с рециркуляцией теплоносителя
При наличии в системе дополнительных потребителей (например, устройства для сушки полотенец) нужно обустроить ее так, чтобы все они получали горячую воду. Для этого используется петля рециркуляции, в которой вода постоянно прогоняется по всему контуру насосом. Обвязка бойлера косвенного нагрева с рециркуляцией имеет важное достоинство, которое заключается в том, что из крана постоянно течет разогретая вода, и время на стекание холодной не тратится.
Недостатком является то, что при рециркуляции теплоносителя затраты на прогрев воды в бойлере увеличиваются. Все дело в том, что жидкость постоянно циркулирует по кольцу и охлаждается, поэтому котел тратит гораздо больше ресурсов на постоянный ее подогрев. Кроме того, снижение температуры усиливается за счет смешивания разных слоев жидкости.
Обустройство системы с рециркуляцией может выполняться несколькими способами. Самый простой из них заключается в выборе водонагревателя, имеющего встроенный рециркуляционный контур, реализованный в виде дополнительных патрубков. Разумеется, бойлер косвенного нагрева с рециркуляцией обходится на порядок дороже обычных моделей. Другой вариант – это объединение всех потребителей в один контур посредством тройников.
Заключение
Обвязка одноконтурного котла с бойлером косвенного нагрева выполняется по разным схемам, каждая из которых позволяет решить определенный ряд задач. Чтобы горячее водоснабжение работало качественно и без перебоев, нужно заранее продумать его конструктивные особенности и нюансы, которые могут возникать в процессе работы.
teplospec.com
что такое циркуляционный насос для ГВС?
В системе отопления циркуляционный насос нагнетает горячую воду от котла к радиаторам в комнатах. А для чего нужен аналогичный прибор — повышающий циркуляционный насос — в системе горячего водоснабжения? Почти для того же самого.
На фото:
Повышающий циркуляционный насос позволяет обеспечивать горячей водой несколько санузлов, поднимая воду с нижних этажей на верхние.
У прибора «повышающий циркуляционный насос для ГВС» говорящее название. Насос ГВС отвечает за увеличение давления в магистрали до необходимого уровня и обеспечивает постоянное движение горячей воды по замкнутому кругу – контуру системы горячего водоснабжения. А для чего это нужно?
Без насоса под крышей. Разумеется, существуют и гравитационные (открытые, безнасосные) схемы, но при этом бойлер ГВС должен быть установлен выше всех точек водоразбора в доме, то есть или на чердаке, или на верхнем жилом этаже дома, возможно – на постаменте. Однако такой подход оправдывает себя лишь в небольших домах с одним санузлом. Во всех остальных случаях без повышающего насоса не обойтись.Кстати, циркуляционный насос позволяет устранить перепад давления между системами горячего и холодного водоснабжения, который неизбежно возникает при безнасосном варианте ГВС.
На фото: чердачное помещение
Зачем повышать давление в магистрали ГВС? Повышение давления в магистрали ГВС необходимо, прежде всего, для нормальной работы проточного или напорного накопительного водонагревателя. А как иначе горячая вода поступит в водопроводные краны? Было бы нелепо предположить, что бойлер из подвала сможет сам обеспечить напор воды в кранах на первом или втором этаже. Задача насоса ГВС – обеспечивать заданное давление в системе водоснабжения вне зависимости от мгновенного расхода воды. Циркуляционный насос для ГВС сам подстраивается под ситуацию, увеличивая или уменьшая свою мощность, а также включаясь или выключаясь по мере необходимости.
Почему необходима циркуляция горячей воды? Циркуляция воды необходима только в схеме с накопительным водонагревателем любого типа. Она обеспечивает максимальную комфортность пользования системой ГВС, сводя на нет различия между автономным и централизованным водоснабжением.
Обойтись без циркуляции теоретически можно, но вы лишитесь определенных удобств. Но в этом случае (при отсутствии циркуляции горячей воды) открыв кран, вам придется ждать (иногда несколько минут), пока жидкость преодолеет расстояние от водонагревателя до точки водоразбора.

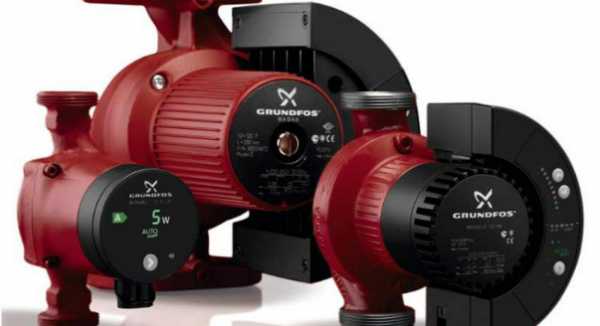

На фото:

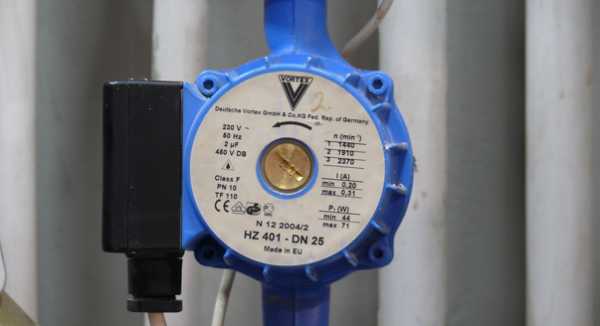

Циркуляционный насос ГВС – довольно компактный прибор, не больше вазы для цветов.
Чтобы не «ждать» воду из-под крана, достаточно смонтировать систему с применением циркуляционного насоса. Она устроена следующим образом: к бойлеру ГВС подсоединен замкнутый трубопровод, который проходит по всему дому. От него к точкам водоразбора отведены трубки небольшого диаметра. Таким образом, циркулирующая по трубам нагретая жидкость постоянно находится в непосредственной близости от водопроводных кранов, и жильцам не приходится сливать литры холодной воды, пока не пойдет горячая.
На фото:
Насос можно включать по необходимости специальным автоматом, а можно, учитывая его мизерную потребляемую мощность, заставить работать непрерывно.
Неизрасходованная вода, циркулирующая в контуре ГВС, поступает обратно в бак водонагревателя, для чего в последнем должна быть предусмотрена возможность подключения обратного трубопровода. То есть в бойлере должно иметься три патрубка: через один из них нагретая вода подается в контур ГВС, через второй – сливается из контура в бак, а через третий взамен израсходованной горячей воды подается холодная.
Монтаж циркуляционного насоса ГВС чаще всего производится на подающем трубопроводе системы ГВС, сразу за водонагревателем. Насос ГВС компактен, по размерам он сопоставим с небольшой вазой для цветов. Кроме того, он потребляет очень мало электроэнергии – примерно столько, сколько электрическая лампочка небольшой мощности. Ну а шум от работы такого агрегата практически неразличим уже на расстоянии нескольких метров.
В статье использованы изображения nasospro.ru, smart-dom.ru, aquamaster.net.ru
www.4living.ru
Бойлер косвенного нагрева: знакомимся со схемой подключения
Для подогрева воды в бойлере косвенного нагрева можно использовать газовый или твердотопливный котел, солнечный водонагреватель или тепловой насос. При этом возможна работа проточного водонагревателя такого типа как в связке с одноконтурным, так и с двухконтурным отопительным агрегатом. Схема подключения бойлера косвенного нагрева различается в зависимости от типа котла и выбранного метода горячего водоснабжения.
Особенности подключения бойлера
Обвязка водонагревателя требует его подключения к отопительной системе, а также магистралям холодного и горячего водоснабжения. При этом холодная вода поступает снизу, отвод горячей воды осуществляется сверху ёмкости, а точка рециркуляции находится примерно посередине бойлера.
Нагретый теплоноситель должен двигаться наоборот – сверху вниз.
Теплоноситель от котла поступает в верхний патрубок водонагревателя, а возвращается в отопительную магистраль с нижнего патрубка бойлера.
Таким образом повышают КПД устройства, передавая тепло сначала самым нагретым слоям воды.
Для правильного подключения бойлера необходимо знать основные способы его подсоединения.
Подключение бойлера настенного типа к отопительному агрегату

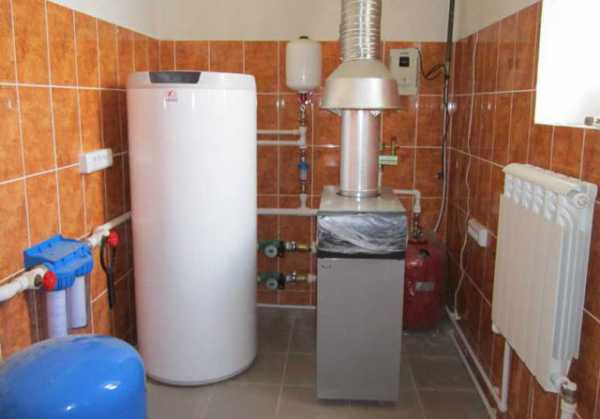

Подключение бойлера к газовому котлу
Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.
Подсоединение к двухконтурному котлу
Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.
Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.
Подключение бойлера к котлу с применением трёхходового клапана
Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.
В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.
Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.
Подключение к одноконтурному отопительному агрегату
Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.
Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.
Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.
Схема установки бойлера в системе с двумя циркуляционными насосами
Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.
Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.

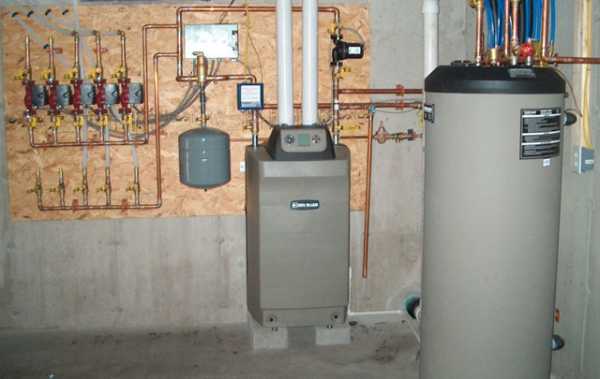

Схема с применением гидроколлектора
Применение гидроколлектора в отопительных системах с несколькими контурами
В сложных многоконтурных отопительных системах присутствуют несколько циркуляционных насосов, отвечающих за обеспечение работы отдельных контуров. Для того чтобы уравновешивать потоки теплоносителя от разных насосов используют гидравлический распределитель или коллектор. Это устройство позволяет компенсировать перепады давления в различных контурах и ответвлениях отопительной системы. Без гидроколлектора пришлось бы использовать балансировочные вентили, что значительно усложняет настройку и работу отопительной системы и обустройство горячего водоснабжения.
Применяя бойлер косвенного нагрева в такой системе, дополнительно проконсультируйтесь у специалистов-практиков.
Подключение бойлера к твердотопливному котлу
Подключением накопительного водонагревателя к твердотопливному котлу добиваются сразу двух целей – подключают горячее водоснабжение и получают систему для аварийного сброса теплоносителя. Дело в том, что в системах с твердотопливными котлами часто, в целях повышения комфортности, на радиаторах устанавливают термостатические вентили. Однако в таком случае возможно перегревание котла. Такая же угроза реальна и при нестабильном электроснабжении для систем с принудительной циркуляцией теплоносителя.
В случае установки бойлера повышенной ёмкости, этот процесс не страшен, так как излишек тепла используется для нагревания воды в баке водонагревателя. Разумеется, для функционирования такой системы необходима установка бойлера с естественной циркуляцией.
Схема подключения бойлера косвенного нагрева к твердотопливному котлу
Группа безопасности твердотопливного котла.
- Бак расширительный.
- Группа безопасности бойлера.
- Трубопровод горячего водоснабжения.
- Запорный вентиль на подающей магистрали.
- Насос системы отопления.
- Насос водонагревателя.
- Клапан обратный.
- Клапан отсечки.
- Кран сливной.
- Котёл твердотопливный.
- Кран котла отсечной.
Для запирания ветки естественной циркуляции при работе насоса, на выходном патрубке водонагревателя устанавливают обратный клапан. При отключении насоса клапан открывается, что позволяет осуществлять сброс тепла в бойлер.
Обратный клапан является важным элементом системы
Система рециркуляции
Бойлер, который имеет вход линии рециркуляции позволяет осуществлять моментальную подачу горячей воды. При этом, открыв кран не нужно сливать холодную воду из «горячего» трубопровода.
Это возможно благодаря использованию отдельного зацикленного контура со своим циркуляционным насосом. Такой контур называют рециркуляционной системой. В данной магистрали может быть дополнительно установлен полотенцесушитель.
Схема бойлера, включенного в систему рециркуляции
В обвязке бойлера, включенного в систему рециркуляции применяются:
- Обратный клапан – для предотвращения смешивания потока горячей и холодной воды.
- Воздухоотвод – для исключения попадания воздуха в систему при включении насоса.
- Предохранительный клапан – служит для аварийного сброса давления.
- Расширительный бак – компенсирует тепловое расширение теплоносителя при перекрытых кранах.
Давление в расширительном баке не должно превышать давление срабатывания предохранительного клапана.
Ошибки, допускаемые при монтаже
При выполнении монтажа или в процессе эксплуатации бойлера необходимо избегать типичных ошибок:
- Установка бойлера на значительном удалении от котла. Необходимо не только устанавливать водонагреватель как можно ближе к отопительному агрегату, но и правильно ориентировать его патрубки относительно трубопроводов для облегчения монтажа.
- Неправильное подключение входа теплоносителя и напорного трубопровода. Теплоноситель всегда подается в верхнюю часть бойлера, а холодная вода – в нижний патрубок.
- Неверная установка циркуляционного насоса. Насос следует ориентировать согласно инструкции изготовителя.
Монтаж, выполненный по всем правилам, не только обеспечит надёжное горячее водоснабжение в любое время года, но и даст котлу возможность работать в более щадящем, экономичном режиме.
Видео. Подключение бойлера косвенного нагрева к газовому котлу
Оцените статью: Поделитесь с друзьями!remkasam.ru
Обвязка бойлера и правила подключения
Обеспечение дома системой отопления и подогрева воды — это первоочередная задача. Выбор котлов и водонагревателей сегодня огромен, поэтому каждый сможет найти себе подходящий. Но мало купить оборудование, его еще надо правильно подключить. Обвязка бойлера может быть самой различной. Сегодня применяются 3 варианта:
- с использованием специальной гидравлической стрелки, если количество контуров составляет больше 3;
- применение для системы 2-циркуляционных насосов;
- использование 3-ходового клапана.
Схема подключения водонагревателя косвенного нагрева.
Правила подключения бойлера
Чтобы обвязка котла была выполнена правильно, необходимо соблюдать такие правила:
- точка рециркуляции должна находиться по центру нагревательной емкости бака;
- теплоноситель в бак необходимо направлять сверху вниз. Это означает, что горячая вода будет подаваться через верхний патрубок бойлера, а возвращаться в систему из нижнего;
- в бойлер холодная вода подается только снизу, а вот отвод горячей уже надо организовывать из верхней точки котла.
Чаще всего устанавливают системы с 2-мя контурами.
Первый контур обеспечивает подачу теплоносителя для общей системы отопления дома, а второй — для бесперебойного оснащения водой потребителя.
При необходимости можно смонтировать и большее количество контуров, например для обеспечения работы теплого пола и т.д. Только соблюдение всех правил выполнения обвязки позволит котлу функционировать с максимальным КПД, работа оборудования будет результативной и экономной. При желании выполняется подключение дополнительного оборудования.
Вернуться к оглавлению
Разновидности подключения
Схема подключения двухконтурного котла с бойлером накопителем.
Чтобы осуществить подключение котла, надо выбрать сначала подходящую схему обвязки. Все они имеют определенные отличия. Система подключения котла с сервоприводом и специальным 3-ходовым клапаном имеет следующие характеристики:
- подобная система отлично подходит практически для любого котла. Водонагреватель может быть настенного либо напольного типа;
- монтируют 2 контура: один полностью применяется для подогрева и подачи горячей воды, а второй — только для обеспечения отопления в доме;
- в данной схеме приоритет имеет контур подогрева воды, при снижении температуры включается 3-ходовой клапан, который и запускает процесс подогрева до необходимого уровня. Но отопление в это время не производится, т.е. работает только один подогрев. Подобной процедурой управляет специальный термостат, который монтируется при обвязке.
Такая схема подключения применяется только в том случае, если потребление в доме горячей воды значительное. При необходимости подогрева поток теплоносителя из отопительного контура направляется только в водонагреватель, назад он возвращается после того, как вода будет подогрета до необходимой температуры.
Вернуться к оглавлению
Схема подключения с 2-мя насосами
Бойлер можно установить для системы с 2-мя насосами. Для нее характерны следующие особенности:
Схема подключения одноконтурного газового котла к отоплению и бойлеру косвенного нагрева.
- при монтаже около котла надо ставить специальный тройник, который будет идти на батареи, в систему ГВС;
- монтируются 2 циркуляционных подающих насоса: один из них предназначен для контура котла косвенного нагрева, а второй — для прокачки горячей воды по отопительному контуру, т. е. для обеспечения движения теплоносители по радиаторам;
- приоритет в такой системе имеет бойлерный контур;
- контроль над уровнем температуры ведет специальный термостат, который и подает сигнал при ее снижении, после чего включается подогрев;
- при отключении автоматики радиаторного циркуляционного насоса горячая вода в полном объеме начинает поступать в котел;
- для бойлерного насоса обязательно наличие дополнительного выключателя. Он используется летом при отключении общей системы отопления и самого котла.
В чем преимущества подобной системы? Для каждого контура применяется собственный насос, который и обеспечивает бесперебойную работу. При этом при подключении котла приоритет имеет именно линия подачи горячей воды, а для управления используется датчик, который и отслеживает температуру, подает сигнал о необходимости включения/выключения оборудования.
Подобная система идеально подходит, если в доме требуется подключение не одного котла, а 2-х. Один из них может быть полностью направлен для обслуживания отопительной системы, а второй будет использоваться только для подачи горячей воды в краны. Все это обеспечивает отличную эффективность работы системы, ее удобство для потребителя. На рисунке приведена схема обвязки котла с 3-мя насосами.
Вернуться к оглавлению
Схемы с гидравлической стрелкой
Схема обвязки с гидравлической стрелкой представляет собой систему с 3-мя и более контурами. Сюда входит подключение ГВС, отопления, теплого пола и прочего. В подобной системе можно использовать распределительные радиаторы, специальные балансировочные вентиляторы и другое дополнительное оборудование. Но минус в том, что вся энергия будет направлена только на подогрев воды.
Для каждого контура применяется собственный циркуляционный насос, так как в противном случае работать он просто не будет. ГВС, теплый пол, отопление — все это сначала подключается отдельно, после чего соединяется с магистралью, идущей от котла. Чтобы получить возможность управления такой сложнейшей системой, необходимо установить специальный уравновешиватель и гидравлический распределить, позволяющий осуществить подключение коллектора и самой гидравлической стрелки. Чтобы можно было эффективно нейтрализовать все перепады давления, возникающие в отдельных контурах, придется включить балансировочные вентили.
Сегодня для большого частного дома именно подобный вариант с несколькими контурами является самым оптимальным и эффективным. Обслуживание его достаточно простое, но вот сам монтаж требует предельной внимательности и аккуратности. Лучше эту работу доверить специалисту.
Вернуться к оглавлению
Зачем нужна система рециркуляции?
Многие, у кого установлен дома бойлер, заметили, что вода не сразу из крана поступает горячей, необходимо подождать некоторое время. Но за этот период утекает достаточное количество воды, что сказывается на общих ее расходах. Поэтому специалисты рекомендуют пользоваться системой рециркуляции, когда создается зацикленная магистраль. Горячая вода постоянно циркулирует и подогревается, т. е. остыть она просто не успевает. При открытии крана сразу подается горячая вода, а это уменьшает ее расход, делает пользование бойлером более экономным и эффективным. Чтобы создать подобную систему, необходимо установить дополнительный насос, часто сразу подключается и полотенцесушитель, который участвует в такой замкнутой системе.
Обвязка любого бойлера — это комплекс работ, который связан с подключением оборудования, обеспечением его работоспособности на должном уровне. Такое подключение может выполняться по различным схемам, дополнительно можно обеспечить работу системы рециркуляции для более экономного расхода воды.
1popechi.ru
