Какие бывают дренажные насосы: типы приборов и особенности их эксплуатации. Дренажный насос для чего нужен

Для чего нужен дренажный насос: устройство и предназначение дренажников

Обилие разнообразной спецтехники может озадачить не только начинающего домашнего мастера, но и человека с большим опытом. С должной регулярностью пополняющие ассортимент магазинов узкоспециализированные новинки призваны облегчить жизнь человека и это совершенно оправданно. Неопытные мастера частенько интересуются, для чего нужен дренажный насос, и чем он отличается от приборов других типов, таких, как фекальные насосы или насосы для выкачивания воды из скважины и колодца. Принцип их работы схож, но есть и серьезные отличия. Попробуем разобраться.

Дренажный насос предназначен для перекачивания жидкостей с примесями

Основное предназначение дренажных насосов – откачивание жидкости с примесями. Этим они отличаются от скважинных насосов, которые качают только воду без примесей. Дренажные приборы могут работать в самых разных резервуарах: сливных ямах, котлованах, шахтах, в промышленных системах, бытовых канализационных трубопроводах и других очистных установках. Они могут отводить и выкачивать фекальные стоки при обслуживании домов или же в случае подтопления подвала.

Может показаться, что дренажный и фекальный насос идентичны. Это не так, между ними существует принципиальное отличие, которое заключается в допустимом размере твердых частиц в откачиваемых стоках. Для дренажных устройств эта величина варьируется в зависимости от модели аппарата от 3-12 до 120 мм. Фекальные насосы могут функционировать только в жидкостях, в которых твердые включения полностью отсутствуют либо размер их слишком мал. Именно поэтому они обязательно оснащаются измельчителями различных типов.

Конструкция состоит из двигателя и насосного узла, которые помещаются в герметичный корпус. Рабочее колесо двигателя закрепляется на вал ротора и оснащается лопастями. Насосный узел оборудуется решеткой, через которую всасывается жидкость. От диаметра ее отверстий зависит предельно допустимый размер твердых примесей, которые сможет пропускать через себя прибор. Большинство моделей оснащено выключателями поплавкового типа.

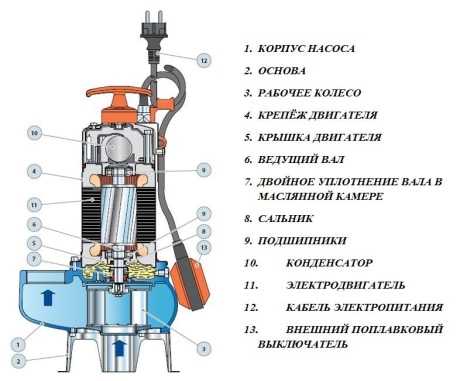

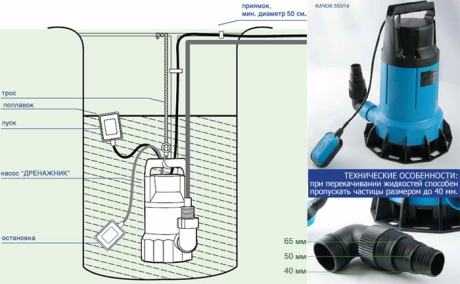

Конструкция дренажного насоса

Функционирование дренажных насосов в высокотемпературных средах должно быть ограничено по времени. Связано это с тем, что охлаждение двигателя осуществляется путем отдачи тепла в перекачиваемую жидкость. Существует специальное оборудование, предназначенное для работы в горячих средах, при необходимости нужно выбирать именно его.

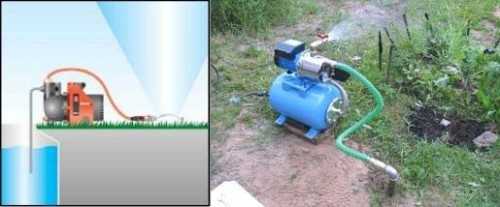

Поверхностные приборы ↑

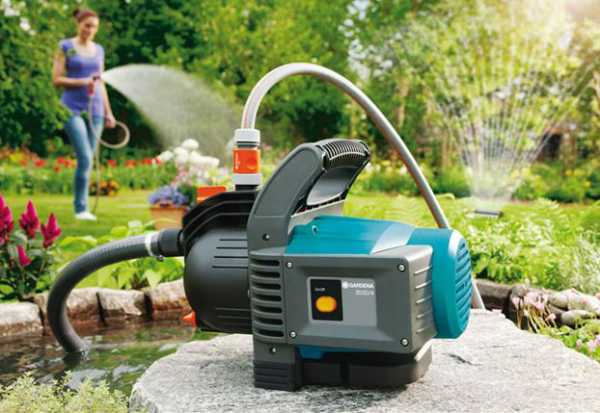

Оборудование предназначено для установки на краю резервуара. Функционирует прибор следующим образом: на дно емкости опускают входной патрубок, который всасывает откачиваемую жидкость. Поверхностный насос может работать в автоматическом режиме, для этого к тумблеру включения подводят особый поплавковый механизм, следящий за уровнем жидкости. Как только вода поднимется выше определенной отметки, поплавок поднимается и включает прибор.

Дренажный насос поверхностного типа очень мобилен и прост в обслуживании

Главное преимущество моделей поверхностного типа – мобильность и простота в обслуживании. При необходимости устройство можно просто перенести и установить на новом месте, в случае поломки ремонт выполнить легко и быстро, поскольку все узлы насоса доступны. Небольшой нюанс: если планируется подключение насоса к канализационной системе, необходимо точно знать диаметр труб, поскольку аппарат подводится к ней посредством патрубков.

Погружные модели ↑

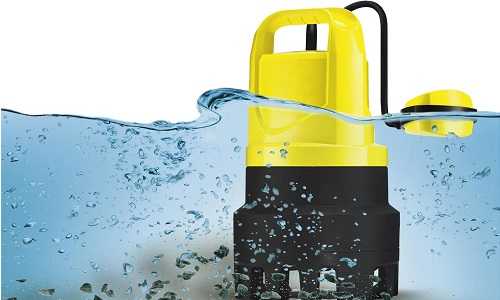

Принцип работы погружного устройства в целом аналогичен поверхностному, однако конструкция его иная. Прибор работает непосредственно в откачиваемой среде, поэтому полностью опускается в резервуар с жидкостью. Сточные воды попадают внутрь аппарата не через шланг, как у поверхностного, а через отверстия в днище насоса. Здесь установлен сетчатый фильтр, который предотвращает попадание крупных частиц и камней в импеллер устройства.

Погружные модели работают в автоматическом режиме. Насос включается при накоплении определенного объема жидкости. Оборудование выпускают с усиленной электроизояцией, что предупреждает замыкание. Такая мера совершенно не лишняя, поскольку устройство постоянно находится в жидкой среде. Преимущества насосов погружного типа: высокая мощность и, соответственно, производительность, надежность и долговечность, безопасная эксплуатация.

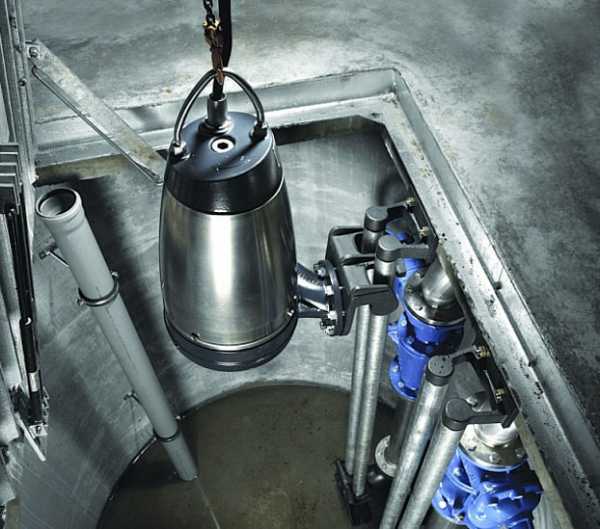

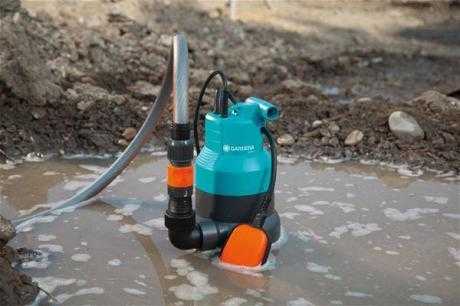

Дренажный насос погружного типа полностью опускается в перекачиваемую жидкость

На что обратить внимание при выборе прибора

Собираясь приобрести дренажный насос, нужно точно знать, какие характеристики определяют его функциональность. К ним относятся:

Производительность

Обязательно указана в технической документации устройства. Представляет собой количество воды, которое аппарат откачивает за единицу времени. Максимальная производительность бытовых насосов – 180 л за минуту. Этого достаточно, чтобы убрать воду из подвала или осушить бассейн.

Обратите внимание! Если точка сброса находится выше аппарата, его производительность теряется. Чем точка сброса выше, тем больше потери.

Напор прибора

Чтобы его определить, нам нужно знать примерную высоту и расстояние, на которое будет подаваться вода. Высоту можно определить как разность между точкой выхода жидкости из патрубка и уровнем погружения прибора.

Откачиваемая среда

Дренажные насосы предназначены для работы в разных по степени загрязненности средах. В спецификации прибора указан максимально допустимый размер примесей, которые устройство способно пропустить без ущерба для своей работоспособности. Исходя из этого, аппараты делятся на три группы:

Для слабозагрязненной или чистой жидкости (примеси размером до 5 мм). Применяются для откачивания воды из бассейнов или дождевых резервуаров.
Для среднезагрязненных жидкостей (размер примесей до 25 мм). Используются для осушения колодцев или котлованов.
Для грязной жидкости (примеси размером 25-38 мм). Применяются для талой, дождевой или сильно загрязненной воды.

Для работы со слабозагрязненными жидкостями используются приборы, пропускающие примеси размером не более 5 мм

Дренажные насосы хорошо справляются с откачиванием жидкостей с различными примесями. Бытовые модели имеют не самую высокую мощность, но для хозяйственных нужд ее вполне достаточно. Если случаются непредвиденные ситуации, например, затопление подвала талыми водами или проблемы с канализацией, можно пригласить специалистов с мощным профессиональным оборудованием. Они быстро и качественно справятся с любой задачей.

aqua-guru.ru

Как работает дренажный насос: принцип работы и конструкция, как пользоваться, для чего нужен, технические характеристики, какой дренажный насос лучше, подбор и назначение, фото и видео примеры

Для чего нужен дренажный насос? Основной функцией дренажных насосов является откачка и отвод воды из любых емкостей и резервуаров, включая котлованы, шахты, канализационные системы или очистные установки. Дренажный насос может осуществлять выкачку фекальных стоков, работая в многоквартирных домах, и дает возможность очищать от воды подвальные помещения. Читайте также: «Дренажно-фекальный насос — виды и отличия».

Фекальные насосы предпочитают работать с чистыми или почти чистыми жидкостями, в которых могут присутствовать только очень мелкие включения. По этой причине многие фекальные насосы дополнительно оборудуются измельчителями, которые обеспечивают уменьшением частиц до приемлемых размеров. Рабочее колесо устройства бывает полуоткрытым, моноканальным или вихревым.

Дренажные насосы можно разделить на два принципиально разных типа:

Чтобы определить, какой дренажный насос лучше подходит для выполнения определенных работ, стоит разобраться в характеристиках каждого типа устройств и понять, как работает дренажный насос в разных условиях.

Поверхностные насосы, пример которых можно увидеть на фото, устанавливаются над водой, возле ямы. Откачка воды осуществляется при помощи шланга, который погружается в воду и достигает дна резервуара. Устройство может работать и в автоматическом режиме, но ему для этого требуется поплавковый механизм, обеспечивающий контроль уровня жидкости в резервуаре. Подъем воды поднимает и поплавок, который воздействует на управляющие элементы и включает насос (подробнее: «Дренажный насос с поплавковым выключателем, устройство и принцип работы»).

Поверхностные насосы обязательно должны быть защищены от попадания воды в мотор, поскольку в таком случае он может выйти из строя. Именно поэтому мощность насоса должна быть достаточной, чтобы выкачивать жидкость со скоростью, превышающей скорость подъема воды в котловане. Профессионалы советуют пользоваться патрубками, чтобы соединять насос с канализацией, но для этого нужно знать точные диаметры труб, которые будут соединяться.

Погружные дренажные насосы работают по тем же принципам, что и поверхностные, поэтому отличия заключаются в конструктивной части устройств. Во-первых, само название погружных приспособлений говорит о необходимости погружения их в воду, а во-вторых, именно этим фактом обуславливается принцип работы таких устройств: перекачка жидкости осуществляется самим насосом, без использования шлангов или патрубков. Вода всасывается насосом через отверстие в его днище, а для защиты от твердых частиц конструкция оборудуется фильтром.

Чем хороши погружные дренажные насосы? Пользователи очень ценят их за безопасность и хорошие эксплуатационные показатели, которые в большинстве случаев можно использовать по максимуму. Кроме того, погружное оборудование является надежным и может прослужить очень долго.

Как работает дренажный насос? Принцип работы этого устройства напрямую зависит от его назначения: дренажный насос должен отводить воду от постройки в резервуар, который предназначен для хранения жидкости. Сами насосы чаще всего устанавливаются непосредственно на том участке, где требуется откачка воды.

Как пользоваться дренажным насосом и при этом использовать его потенциал полностью? Чтобы насос работал максимально эффективно, в перекачиваемой жидкости должно быть минимальное содержание твердых частиц, причем их размеры не должны превышать допустимых значений.

Очень важно учитывать температуру воды: конструкция дренажного насоса не предусматривает работу с высокими температурами, поскольку двигатель устройств охлаждается за счет отдачи тепловой энергии в жидкость. Большинство производителей в инструкции к оборудованию указывают максимальную температуру, составляющую 50 градусов по Цельсию. Конечно, есть более серьезные модели насосов, способные работать в более тяжелых условиях, но эти устройства имеют довольно узкую специализацию, поэтому заострять внимание на них не стоит.

Подбор дренажного насоса зависит от условий его использования.

Условия эксплуатации. Несмотря на хорошие показатели дренажных насосов, их реализация может быть затруднена, если в перекачиваемой воде находятся большие твердые фракции. Если отталкиваться от этого параметра, то можно сделать такой вывод: дренажные насосы отлично подходят для откачки воды в случае затопления подвальных помещений зданий. Чтобы высушить водоем, под насосом потребуется создать твердую и ровную опору. Для работы на строительных площадках лучше выбирать фекальные насосы, оборудованные измельчителем.
Расчеты. При расчете необходимой мощности насоса нужно учитывать такой момент: один метр глубины по требуемой мощности соответствует десяти метрам в горизонтальной плоскости. Например, для откачки ямы глубиной 5 м длина шланга должна составлять 50 м. Важно понимать, что при этом скорость выкачки будет невысокой, поскольку существует еще и длина отвода, идущего по земле. Этот параметр тоже нужно учитывать. Если расчеты выполнены правильно, но напор все равно слаб, стоит добавить в расчеты небольшой запас длины – как правило, около 3 м. По большому счету, производительность насоса зависит от его мощности, поэтому этому показателю нужно уделять очень большое внимание. Читайте также: «Насос для откачки канализации в домашних условиях — какой выбрать».
Выбор подходящей модели. Этот пункт зависит от многих факторов, но наибольшее влияние на выбор будет оказывать место, в котором будет установлен насос. Специалисты рекомендуют устанавливать насосы в небольшие ямки, глубина которых составляет около полуметра. Это позволит избежать вытекания воды на напольную поверхность, а если использовать автоматику с вертикальным расположением поплавка, то пол вообще останется сухим, поскольку поплавковые механизмы при грамотной настройке работают очень надежно (прочитайте также: «Дренажный насос для грязной воды — какой лучше, поверхностный или погружной»). Если выбранное для установки место имеет габариты в длину и ширину более 50 см, то можно использовать любой тип поплавкового устройства. При необходимости полного осушения резервуара можно использовать и поверхностные модели, не оборудованные поплавковым механизмом.

vizada.ru

Что такое дренажный насос - принцип действия и устройство

Каждый дачник, предпочитающий городской суете уют собственного приусадебного участка, должен иметь разнообразное оснащение, связанное с перекачкой воды. В их список входят скважинные и другие насосы. Различные насосы выполняют в полной мере свои функции только при грамотном применение, поэтому нужно разбираться в их разновидностях, например, потребуется знать, что такое насос дренажный, и где он применяется.

Необходимость в насосе

Аппарат востребован для работы в механически загрязненных емкостях с водой. Такими водоемами бывают следующие элементы участка:

приусадебные колодцы, в которых произошло заиливание;
старые крупные емкости с водой, из которых давно проводилась откачка;
зацветшие бассейны или небольшие искусственные прудики.

Работа может поводиться даже в тех случаях, когда механическое загрязнение достигает 10% от общей массы. Однако, есть некоторые ограничения по глубине откачки.

Разновидности дренажников

Объясняя, что такое дренажный насос, стоит обратить внимание на две большие группы изделий:

поверхностные аппараты;
погруженные в жидкость механизмы.

В первом случае дренажник устанавливается на некотором расстоянии от емкости, из которой будет осуществляться забор жидкости. Внутрь полости подается, как правило, гибкий шланг до нужного уровня. Через такую систему осуществляется прокачка.

Обеспечить автономность установке помогает поплавковой механизм, подключенный к выключателю. Он осуществляет отслеживание уровня воду в обрабатываемом резервуаре. При превышении стоками установленной черты, воздушный поплавок также идет вверх и через рычаги воздействует на выключатель.

Учитывая то, что все дренажные насосы являются мощным оборудованием, они не работают постоянно, а периодически включаются и отключаются. Чем мощнее прибор, тем чаще он отключается. Некоторые владельцы удлиняют кабель поплавка, чтобы насос реже отключался, но это приводит к перегоранию обмотки и выходу из строя оборудования. Не старайтесь исправить или изменить производственные настройки!

В конструкции имеется дренажная труба, сквозь нее пропускается входной поток жидкости из обрабатываемого объема. Также дренажный насос оснащен выходной трубой, поставляющей выкачанную жидкость в нужную область.

Необходимо следить за работой дренажного насоса, чтобы вода не попадала в зону работы незащищенного электромотора, иначе прибор выйдет из строя.

Такой принцип действия насоса вынуждает удерживать его над поверхностью воды. Основное преимущество такой аппаратуры в максимальной мобильности. Дренажник можно переместить в любом направлении без ущерба производительности.

Во втором случае при погружении используется сходный принцип работы, но отличие есть в конструкционных особенностях. Аппарат практически лишен входной трубы. Ее заменяет отверстие в нижней плоскости. Вода проходит через полости в насосе. Защитой от крупных камешков или других больших загрязнений является установленная перед входом сетка.

Запуск происходит за счет автоматизированного устройства с поплавком. Необходимо следить за обеспечением герметичности прибора, так как его работа происходит непосредственно в агрессивной жидкой среде.

Основные характеристики, которые отличают дренажный насос от остальных, заключаются в следующем:

высокая степень надежности и долговечность;
максимальная безопасность при работе с ним;
достаточный показатель мощности, устанавливаемый производителем.

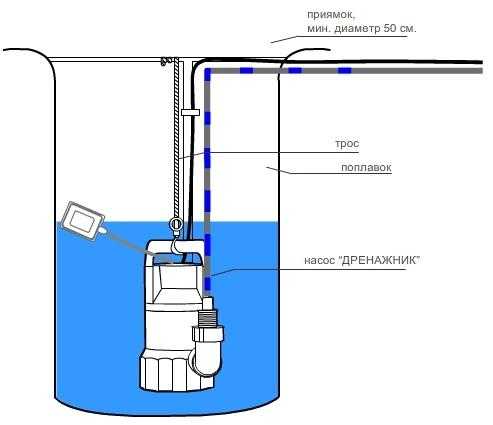

Как правильно устанавливать погружную модель

Функционирование оборудования

Зная, как устроена скважина для воды, можно ее очистить с помощью дренажного насоса. Он также сумеет избавиться от сточных вод, появляющихся во время весеннего паводка или после крупных ливней.

Качественная работа прибора возможна при максимальном загрязнении частицами не более 5 мм. Чем ближе находится уровень воды, тем эффективнее получается работа. Также в этой ситуации легко получить доступ к оборудованию.

Принцип работы агрегата

Необходимо ограничить работу насоса в тех местах, где температурный показатель превышает допустимую для конструкции норму. Горячая вода способна разрушить герметичность прибора или привести некоторые его элементы в негодность. Также не стоит допускать эксплуатацию в химически агрессивных средах.

Большинство моделей способно откачивать жидкость до 500С. Для более высоких температур потребуется спецоборудование, в конструкции которого предусмотрена более высокая степень защиты.

ВИДЕО: Пример оборудования в процессе откачки

Правильный выбор

Подбирая себе насос для бытовых нужд, стоит предварительно почитать инструкцию о его эксплуатации, в которой указаны предельные характеристики:

условия эксплуатации обязаны удовлетворять требованиям по степени загрязнения, температуре, составу выкачиваемой взвеси;
мощность принято подбирать исходя из планируемых объемов перекачки

Эффективность насоса прямо пропорциональна высоте подъема стоков

стоит позаботиться о том, на какую высоту допускается устанавливать аппарат, ведь каждый метр вертикальной прокачки приравнивают, обычно, к десятикратной величине для горизонтальной прокачки;
выбор модели зависит от поверхности откачиваемой жидкости, которая бывает стационарной или динамической (прибывающей).

Хороший насос можно использовать даже для прокачки водоемов. Если используется вибрационный насос, не следует его устанавливать на самое дно.

Кроме эксплуатационных качеств в расчет берутся конструкционные особенности, а также используемый при изготовлении материал. Промышленные модели часто встречаются чугунными. Хотя их масса и габариты достаточно велики, но это компенсируется длительной бесперебойной эксплуатацией. Бытовые модели можно найти в более компактном виде как отечественного, так и импортного производства.

Наиболее бюджетными являются дренажные насосы, изготовленные из полимеров. Например, в их основу включается армированный полиамид либо другой современный материал. Многие поломки являются для них фатальными, что практически исключает их ремонтопригодность.

На втором месте по долговечности стоит качественный пластик, а рабочая часть в них имеет основу из нержавеющей стали. Сочетание материалов обеспечивает пониженные коррозионные свойства и продляет срок службы.

Пальма первенства по долговечности у моделей дренажных насосов из чугуна и нержавеющей стали. Они не содержат пластиковых элементов. Масса и габариты уберегают от воздействия физико-химических негативных факторов.

В бытовых условиях со своей задачей справляется аппарат мощностью в 1 кВт. Для хозяйственных целей подойдут насосы до 3 кВт. В промышленных моделях мощность начинается от 4-5 кВт.

ВИДЕО: Как выбрать дренажный насос

www.portaltepla.ru

Типы дренажных насосов и особенности работы каждого из видов оборудования

Дренажные насосы нечасто покупают для постоянной бесперебойной работы. Обычно в них возникает потребность при затоплении подвалов, подсобных строений, для осушения водоемов, откачивания жидких бытовых стоков, организации систем полива растений и т.п. Насосы компактны, легки, безопасны, удобны в работе. Приобретая прибор один раз, владелец частного дома использует его на протяжении многих лет. Существует несколько типов дренажных насосов, и всегда можно выбрать модель, которая будет наиболее полезной для нужд конкретного хозяйства.

Модели дренажных насосов

Конструкция состоит из корпуса, электродвигателя и ротора с крыльчаткой. Принцип работы прост: во время вращения крыльчатка создает давление, благодаря которому вода всасывается через входной патрубок, а потом выбрасывается из выходного отверстия. Бытовые модели способны перемещать жидкость на расстояние до 10 м по вертикали и до 100 м по горизонтальным трубопроводам.

Дренажное оборудование устанавливают там, где скапливается грязная вода – около углублений, котлованов или подвалов. Насосы оснащены специальными решетками, которые способны пропускать твердые частицы определенного диаметра, и выдерживают воздействие высоких температур (некоторые модели работают при температуре жидкости до 500 градусов). Благодаря этому можно откачать сильно загрязненные воды, канализационные стоки.

Приборы используют для откачивания воды из колодцев, когда возникает необходимость в их чистке или ремонте. Они справляются с перекачиванием как чистой воды, так и густой жидкости, загрязненной песком, илом. Некоторые дачники сооружают эффективные системы полива и орошения из природных водоемов с использованием дренажных насосов.

Конструкционные особенности и преимущества дренажного насоса

Иногда фекальные и дренажные насосы отождествляют. Их функции действительно похожи, в некоторых случаях приборы взаимозаменяемы и работают в схожих условиях, но различия все же есть. Если дренажные модели оснащены сетками-фильтрами, то фекальные оборудуют специальными ножами, которые рассекают мягкие включения, попадающиеся в бытовых и канализационных стоках.

Фекальные насосы не рассчитаны на перекачивание жидкостей с крупными твердыми загрязнениями, зато успешно справляются с разрезанием пластика, бумаги, тонкой жести. В быту они менее практичны, чем дренажные. Их стоит приобретать в том случае, если планируется использование по прямому назначению – для канализации.

Конструкция фекального насоса

Насосное оборудование бывает двух основных типов – погружное и поверхностное. По тому же принципу делят и дренажные насосы. Первые работают в условиях погружения в жидкость, а вторые устанавливают на поверхности. Существуют также полупогружные устройства – разновидность погружного оборудования. Технико-эксплуатационные характеристики конкретных моделей могут существенно различаться, но есть общие преимущества и недостатки, свойственные приборам каждого типа.

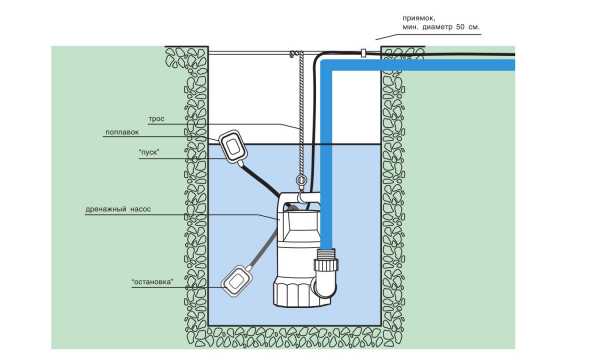

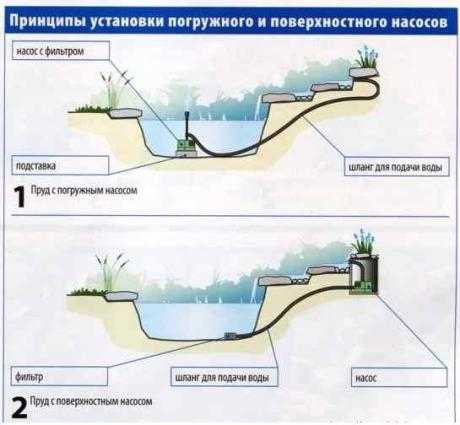

Схемы установки погружных и поверхностных моделей

Как работают поверхностные модели ↑

Поверхностные насосы устанавливают рядом с углублением, в котором находится грязная вода. От них идут шланги, которые опускают на дно. Так осуществляется забор жидкости. Засасывая ее через один шланг, насос выбрасывает через другой, присоединенный к выходному патрубку. Конец этого шланга опускают в резервуар, куда сливаются стоки, или же просто кладут на поверхность земли. Оборудование работает в автоматическом режиме, включение и выключение регулируется простым, но надежным поплавковым механизмом.

Корпуса поверхностных насосов не герметичны, поэтому недопустимо их использование при погружении в жидкость. Устройства нельзя оставлять под открытым небом, допускать попадание жидкости в корпус, желательно использовать под навесом. При выборе модели ориентируются на объем, который способен перекачать насос за единицу времени. Прибор должен откачивать жидкость быстрее, чем поднимается ее уровень.

Основное преимущество всех поверхностных моделей – мобильность. Недостаток по сравнению с погружными – меньшая производительность. Поверхностные конструкции отлично подходят для временной установки, просты в эксплуатации и ремонте, компактны, удобны. Стационарный монтаж возможен только в защищенном помещении. При подключении к канализационной системе следует точно знать диаметр трубы, чтобы не ошибиться с выбором модели.

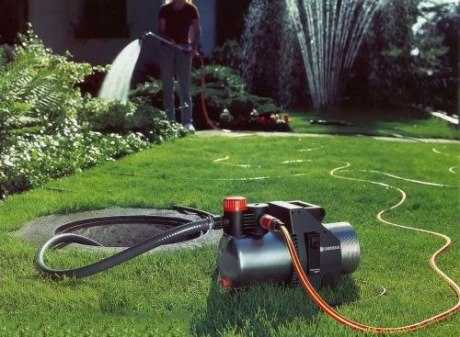

Перекачивание грязной воды с помощью поверхностного оборудования

Чем хороши погружные приборы ↑

Преимущества моделей этого типа – высокая производительность, прочный герметичный корпус, долговечность и безопасность при эксплуатации. Погружные насосы работают автоматически, не нуждаются «в присмотре», но их сложнее монтировать, чем поверхностные. Обычно такие модели приобретают с конкретными целями и для стационарной установки. При желании их можно демонтировать и перенести в другое место, но это связано с некоторыми неудобствами.

Погружные приборы полностью опускают в рабочую среду. Жидкость засасывается через входной патрубок, расположенный в нижней части корпуса. Устройства оснащены механизмами автоматического включения. Обычно это поплавки или специальные пластиковые пузыри, которые реагируют на изменения уровня жидкости. Корпуса герметичны. Дешевые модели могут быть изготовлены из прочного пластика, а дорогие чаще всего делают металлическими. Электрокабели погружных приборов надежно заизолированы.

Технические особенности и условия работы погружного насоса

Особенности работы полупогружных устройств ↑

Полупогружные модели представляют собой перекачивающее оборудование, которое помещают в рабочую среду, но не опускают полностью. Корпус полупогружного прибора оснащен специальным поплавком, удерживающим конструкцию на плаву. Часть корпуса, в которой расположен электродвигатель, находится над поверхностью воды, а входное отверстие – снизу.

Модели полупогружного типа дешевле, удобнее и проще в установке, чем погружные. Они идеально подходят для бытовых потребностей семьи, проживающей в частном доме. Но есть и недостаток: обычно сетки таких приборов не способны откачивать жидкость с крупными твердыми включениями более 15 мм в диаметре.

Устройство полупогружного насоса

Выбирая дренажный насос, владельцу участка следует взвешенно оценить требования к оборудованию. Если предполагается его использование «от случая к случаю», возможна временная установка, то лучше выбрать поверхностную модель. Для откачивания заиленной воды из колодцев, резервуаров, глубоких котлованов подойдет погружной насос, вариант – полупогружной. Важные критерии выбора – производительность и качество изготовления. Среди лучших торговых марок можно рекомендовать Wilo, Grundfos, Karcher, Makita, «Вихрь».

aqua-guru.ru

как работает и как выбрать дренажный насос

≡ 5 Июль 2017 · Рубрика: Насосы

А А А Размер текста

Дренажный насос может стать вашим вторым спутником по жизни, если вы проживаете в заболоченной местности и как следствие в доме с постоянным подтоплением подземных помещений. В этом случае полезно знать, как работает дренажный насос не только с точки зрения эксплуатации, но и возможности самостоятельного ремонта.

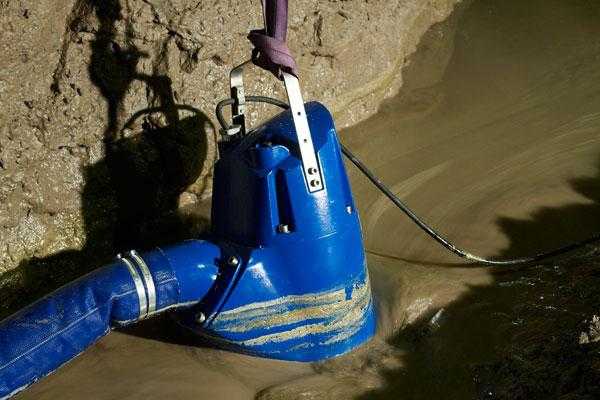

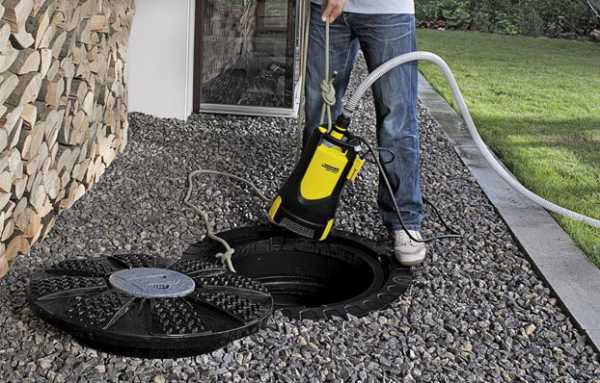

Рис. 1 Применение дренажника для откачки воды

Содержание статьи:

Использование дренажных насосов

Решая, для чего нужен дренажный насос, следует рассмотреть все возможные области его применения.

При расположении жилого дома на заболоченной местности в помещения, расположенные ниже уровня земли, может регулярно поступать вода, которую не в состоянии удалить обычная ливневая канализация. Для решения проблемы в полу делается приямок, из которого откачивается вода в автоматическом режиме.
Обычно в частном секторе отсутствует канализация, и бытовые сточные воды поступают в выгребную яму. При интенсивном использовании воды в домашнем хозяйстве или затянувшейся дождливой погоде она довольно быстро заполняется. В этом случае освободить яму поможет дренажный электронасос, который отведет воду на значительное расстояние в сточную канаву или на бесхозную территорию за пределами приусадебного участка.
В частном домостроении, после обильных дождей или таяния снегов, может возникнуть ситуация, когда погреба, подвальные или цокольные помещения будут подтоплены, при этом для дренажного насоса нет достойной альтернативы в использовании.

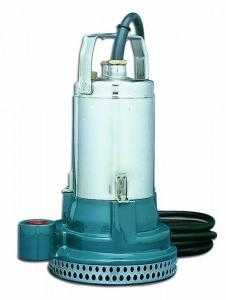

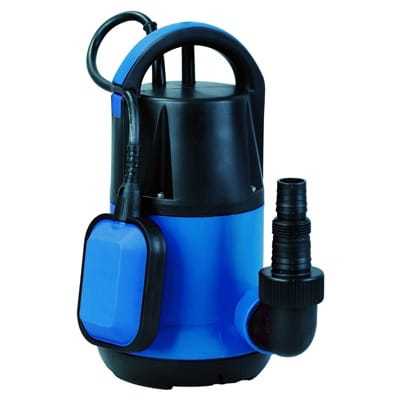

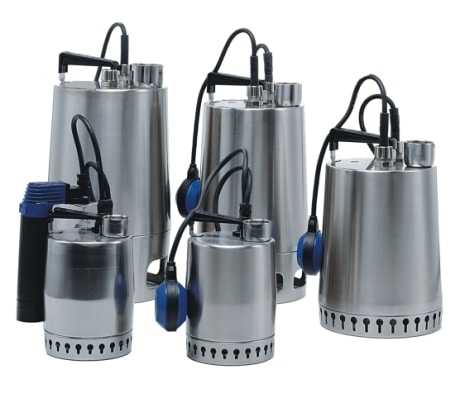

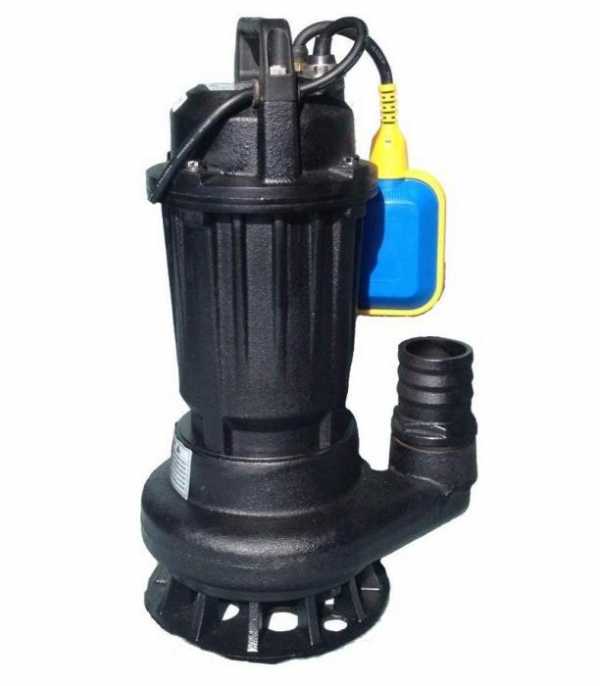

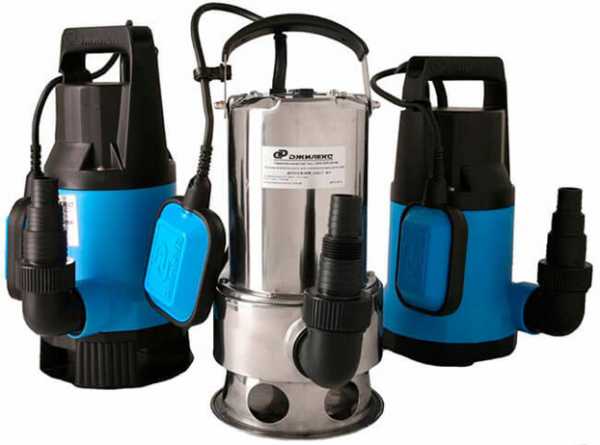

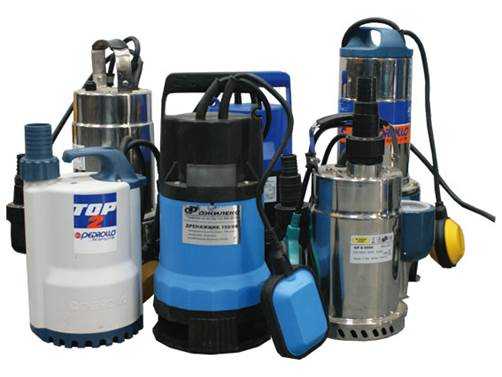

Рис. 2 Дренажники — внешний вид

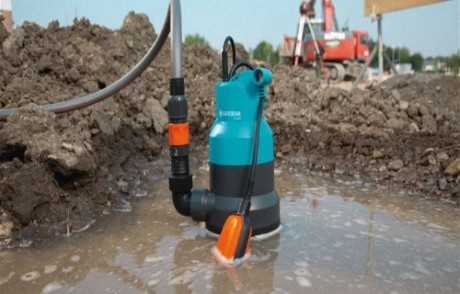

В строительстве вырытые углубления в земле нередко бывает подтопленными, иногда на приусадебных участках в низинах может собираться вода в лужах. Эффективно избавиться от лишней жидкости поможет только дренажник.

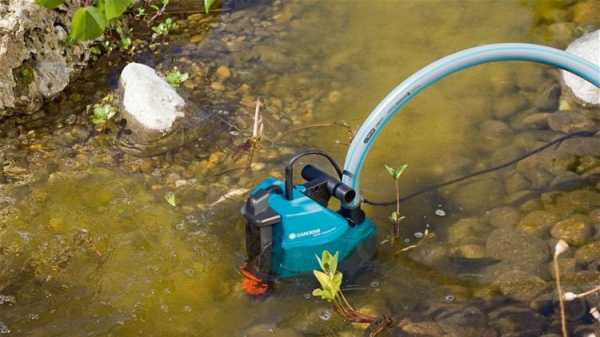

Оборудованные на участке искусственные водоемы (пруд, бассейн, фонтан) нуждаются в регулярной замене воды. С помощью дренажников не сложно произвести данные работы.
Колодец или скважина на участке подвержены загрязнению или заиливанию. Дренажник поможет их очистить или углубить, откачав взвешенные в воде частицы песка или грязи.
Насосы можно подбирать и использовать для забора воды из загрязненных водоемов с целью полива приусадебного участка.
Хотя использование дренажного насосного оборудования менее эффективно, в отличие от специально предназначенных для этого помп, такое устройство в случае необходимости можно применять для перекачки чистой воды.

Устройство и принцип действия дренажного насоса

Устройство дренажного насоса довольно просто, его основными элементами являются:

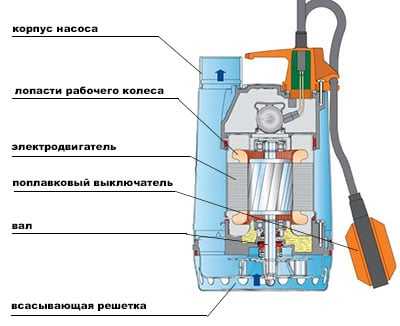

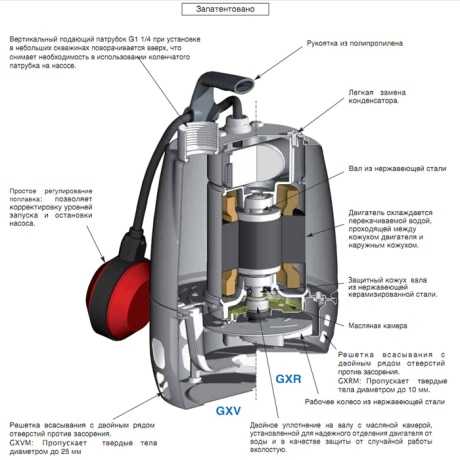

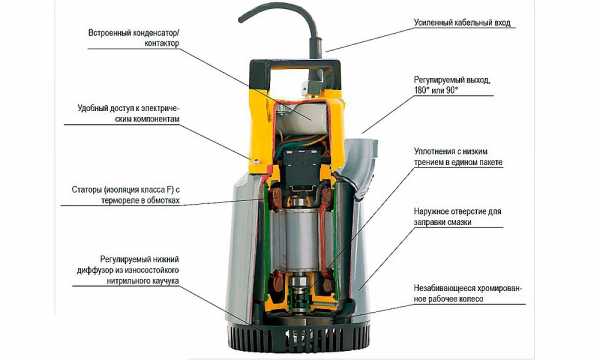

Рис. 3 Внутреннее устройство дренажного электронасоса

Корпус

Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.

Во многих недорогих моделях выводной патрубок располагается сбоку, что ухудшает охлаждение двигателя.

Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.

Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.

Электродвигатель

Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.

Некоторые модели дренажных помп не имеют встроенного внутри корпуса конденсатора, запуск двигателя осуществляется при помощи отдельного пускового блока (там размещен конденсатор), вмонтированного в сетевой кабель электропитания устройства.

Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.

Рабочее колесо

Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.

Водозаборный фильтр

Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.

Поплавковый выключатель

Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.

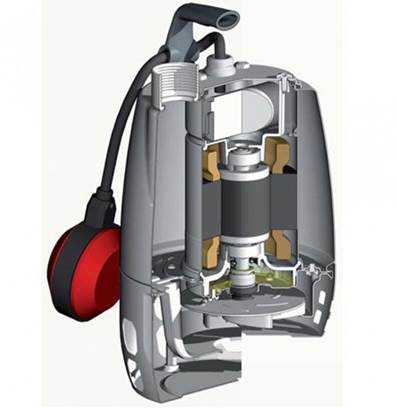

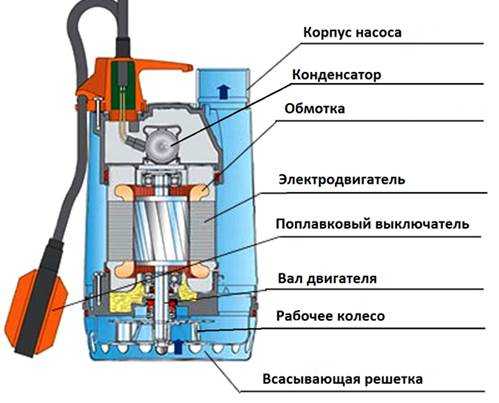

Рис. 4 Дренажник в разрезе

Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.

Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м. куб./ч.

Советуем почитать: Ремонт погружных насосов

Поделиться с друзьями: Поделиться с друзьями:

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Что такое дренажный насос - Всё о канализации

Как работает дренажный насос, для чего нужен и принцип его работы

Защита подвальных помещений и фундамента зданий во многом зависит от качественной работы дренажного насоса. Нередко прорыв водопровода или засорение дренажной системы в сезон осадков становятся причиной затоплений нижней части построек, что приводит к ухудшению санитарного положения и обширному развитию деструктивных процессов. Устранить проблему можно с помощью дренажного насоса, назначение и принцип работы которого будут рассмотрены в данной статье.

Различия дренажных и фекальных насосов

Несмотря на схожесть сфер применения, дренажные и фекальные насосы имеют много отличий. Главное из них заключается в разной способности работать с твердыми частицами в воде: дренажные насосы могут работать с частицами, имеющими диаметр от 3 до 12 мм (не считая промышленных насосов, работающих с канализационными системами – такие устройства могут «переваривать» частицы диаметром до 120 мм). Фекальные насосы предпочитают работать с чистыми или почти чистыми жидкостями, в которых могут присутствовать только очень мелкие включения. По этой причине многие фекальные насосы дополнительно оборудуются измельчителями, которые обеспечивают уменьшением частиц до приемлемых размеров. Рабочее колесо устройства бывает полуоткрытым, моноканальным или вихревым.

Как работает дренажный насос

Дренажные насосы можно разделить на два принципиально разных типа:

поверхностные;
погружные.

Дренажный насос должен иметь две трубы: входную, через которую обеспечивается подача сточной воды из резервуара, и выходную, выводящую воду за пределы заполняющейся емкости. Поверхностные насосы обязательно должны быть защищены от попадания воды в мотор, поскольку в таком случае он может выйти из строя. Именно поэтому мощность насоса должна быть достаточной, чтобы выкачивать жидкость со скоростью, превышающей скорость подъема воды в котловане. Профессионалы советуют пользоваться патрубками, чтобы соединять насос с канализацией, но для этого нужно знать точные диаметры труб, которые будут соединяться.

Поверхностные дренажные насосы довольно мобильны и просты в обслуживании. При необходимости устройство можно легко перенести в другое место, где требуется перекачка жидкости, а возникающие неисправности нередко получается устранить в полевых условиях, поскольку конструкция довольно проста.

Такие насосы работают автоматически, используя поплавковую систему или пластиковый пузырь, которые сигнализируют о повышении уровня воды и включают насос.

Учитывая тот факт, что погружным насосам необходимо работать под водой, производители создают максимально качественную электроизоляцию, чтобы снизить риск возникновения замыкания до минимума. Использовать эти устройства можно как на бытовом уровне, так и в разных отраслях промышленности – технические характеристики разных моделей насосов могут варьироваться в очень широких пределах. Чем хороши погружные дренажные насосы? Пользователи очень ценят их за безопасность и хорошие эксплуатационные показатели, которые в большинстве случаев можно использовать по максимуму. Кроме того, погружное оборудование является надежным и может прослужить очень долго.

Принцип работы дренажного насоса

Глубина установки устройства может отличаться в зависимости от ситуации, но существует негласное правило, которое гласит: чем ниже установлен насос, тем легче с ним работать, и при необходимости его можно будет быстро извлечь. Читайте также: «Ремонт дренажного насоса своими руками — советы и способы «. Очень важно учитывать температуру воды: конструкция дренажного насоса не предусматривает работу с высокими температурами, поскольку двигатель устройств охлаждается за счет отдачи тепловой энергии в жидкость. Большинство производителей в инструкции к оборудованию указывают максимальную температуру, составляющую 50 градусов по Цельсию. Конечно, есть более серьезные модели насосов, способные работать в более тяжелых условиях, но эти устройства имеют довольно узкую специализацию, поэтому заострять внимание на них не стоит.

Как выбрать дренажный насос

Подбор дренажного насоса зависит от условий его использования.

Чтобы купить соответствующий и отвечающий всем требованиям насос, нужно обращать внимание на то, для чего он предназначен, и на следующие аспекты:

Условия эксплуатации. Несмотря на хорошие показатели дренажных насосов, их реализация может быть затруднена, если в перекачиваемой воде находятся большие твердые фракции. Если отталкиваться от этого параметра, то можно сделать такой вывод: дренажные насосы отлично подходят для откачки воды в случае затопления подвальных помещений зданий. Чтобы высушить водоем, под насосом потребуется создать твердую и ровную опору. Для работы на строительных площадках лучше выбирать фекальные насосы, оборудованные измельчителем.
Расчеты. При расчете необходимой мощности насоса нужно учитывать такой момент: один метр глубины по требуемой мощности соответствует десяти метрам в горизонтальной плоскости. Например, для откачки ямы глубиной 5 м длина шланга должна составлять 50 м. Важно понимать, что при этом скорость выкачки будет невысокой, поскольку существует еще и длина отвода, идущего по земле. Этот параметр тоже нужно учитывать. Если расчеты выполнены правильно, но напор все равно слаб, стоит добавить в расчеты небольшой запас длины – как правило, около 3 м. По большому счету, производительность насоса зависит от его мощности, поэтому этому показателю нужно уделять очень большое внимание. Читайте также: «Насос для откачки канализации в домашних условиях — какой выбрать «.
Выбор подходящей модели. Этот пункт зависит от многих факторов, но наибольшее влияние на выбор будет оказывать место, в котором будет установлен насос. Специалисты рекомендуют устанавливать насосы в небольшие ямки, глубина которых составляет около полуметра. Это позволит избежать вытекания воды на напольную поверхность, а если использовать автоматику с вертикальным расположением поплавка, то пол вообще останется сухим, поскольку поплавковые механизмы при грамотной настройке работают очень надежно (прочитайте также: «Дренажный насос для грязной воды — какой лучше, поверхностный или погружной «). Если выбранное для установки место имеет габариты в длину и ширину более 50 см, то можно использовать любой тип поплавкового устройства. При необходимости полного осушения резервуара можно использовать и поверхностные модели, не оборудованные поплавковым механизмом.

Дренажные насосы – это надежные устройства, позволяющие ликвидировать последствия затопления подвальных помещений и предотвратить возникновение подобных ситуаций. Кроме того, при необходимости осушить любой резервуар с водой дренажные насосы являются незаменимыми агрегатами, равных которым нет.

Что такое дренажный насос для грязной воды?

Электронасосы для грязной воды – это переносной тип центробежных устройств, предназначенных для перекачки как чистых, так и загрязнённых вод. Существует множество моделей таких устройств, которые различаются отдельными характеристиками. Например, имеет значение степень загрязнения вод, диаметр твёрдых включений, наличие волокнистых примесей, плотность грязевого раствора и т.п. Отдельные приборы способны обеспечивать пропускную способность твёрдых частиц до 38 мм.

Область применения агрегата

Дренажный насос для грязной воды применяется для установки непосредственно в загрязнённые водоёмы, он помогает удалять жидкости на строительных площадках, осушая котлованы, траншеи, отводить сточные воды в быту, промышленности, закачивать воду для полива, помогает понижать уровни залегания грунтовых вод. Каждый агрегат укомплектован поплавком, который контролирует уровень воды, в результате чего устройство автоматически включается и отключается.

Согласно инженерным чертежам, типичный дренажный насос для грязной воды состоит из центробежного насоса, который приводится в движение с помощью трёхфазного герметически упакованного двигателя с короткозамкнутым ротором. Обязательна герметизация внутренних частей электродвигателя со стороны выступающего конца вала. Таким образом, исключается влияние перекачиваемой жидкости на узел, составленный из торцевого уплотнения, герметичной разделительной камеры и армированной манжеты из резинового материала. Ввод жидкости в агрегат осуществляется через защитный сеточный фильтр.

Насос дренажный для грязной воды не предназначен для перекачивания жидкостей в условиях, квалифицирующихся как взрывоопасные и пожароопасные. Впрочем, стоит упомянуть отдельные модели взрывозащищённых приборов. Задаваясь вопросом о том, где купить дренажный насос, не выходя из дома, попробуйте посетить специализированные сайты, предлагающие такие товары.

В зависимости от желаемых заказчиком требований к таким типам электронасосов для выполнения беспрепятственной перекачки рабочей жидкости в разнообразной степени загрязнения, к тому же в разных условиях, они резко отличаются по типу исполнения. Например, некоторые модели работают с загрязнённой водой с перечисленными ниже физическими показателями: температура от +25°С до +60°С, плотность грязи — до 2500 кг/м3, допустимо внесение механических примесей, а именно: песчаника, цементных частичкек, глинозёма, с вероятной концентрацией не более 10% по отношению ко всей массы и оптимальным размером вкраплений до 5 мм.

Дренажный насос для грязной воды определённого типа исполнения способен работать с некоторыми включениями сырой нефти в концентрации до 10% от массы. Следует иметь в виду, что сырая нефть в своём составе не должна превышать 7% парафина, 3% серы в несвободном состоянии. Впрочем, при необходимости и в аварийных ситуациях допустимо применение насоса для перекачивания грязевых потоков, с примесями вплоть до 100% из сырой нефти, хотя не более пяти часов за весь срок службы изделия до проведения следующего капитального ремонта.

Дренажный насос для грязной воды должен быть в вертикальном положении, именно так он находится в нормальном рабочем состоянии. Чтобы агрегат быстро охлаждался, его погружают в водную среду целиком, всем корпусом. С целью исключить процесс растягивания и, соответственно, повреждения питающего электричеством насосного кабеля под высоким напряжением, погружение любой модели насоса в жидкую рабочую среду следует обязательно выполнять посредством прочного испытанного троса.

Широко известны модели насосов таких фирм, как Lowara (модели Vortex, DL), Dreno (Alfa), Nocchi (Omnia, Priox), Grundfos (DW, EF), Speroni (SXG 1000, TF), Wilo (Wilo-EMU KS, Wilo-Drain TP 65), Pedrollo (VX, VXC, VX-I, VX-F VORTEX). Оптимальное соотношение цены и качества — это отечественные насосы ГНОМ с моделями 6, 7, 10, 25-20, 40-25, 53-10

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как устроен и для чего предназначен дренажный насос

Содержание

Дренажный насос предназначен для перекачивания жидкостей с примесями

Конструкция дренажного насоса

Дренажный насос поверхностного типа очень мобилен и прост в обслуживании

Дренажный насос погружного типа полностью опускается в перекачиваемую жидкость

На что обратить внимание при выборе прибора

Для слабозагрязненной или чистой жидкости (примеси размером до 5 мм). Применяются для откачивания воды из бассейнов или дождевых резервуаров.
Для среднезагрязненных жидкостей (размер примесей до 25 мм). Используются для осушения колодцев или котлованов.
Для грязной жидкости (примеси размером 25-38 мм). Применяются для талой, дождевой или сильно загрязненной воды.

Рекомендуем похожие статьи

Обустройство кессона для скважины своими руками из бетона и кирпича или установка готового модуля
Инструкция по изготовлению ворота для колодца своими руками
Как сделать абиссинскую скважину своими руками – простое решение вопроса водоснабжения участка

Источники: http://kanalizaciyadoma.com/drenazh/kak-rabotaet-drenazhnyy-nasos-dlya-chego-nuzhen-i-printsip-ego-raboty.html, http://fb.ru/article/58304/chto-takoe-drenajnyiy-nasos-dlya-gryaznoy-vodyi, http://aqua-guru.ru/nasos/drenazhnyj-nasos.html

kanalizacia-doma.ru

схема, принцип работы, характеристики, особенности выбора

Дренажный насос — устройство, которое все чаще можно встретить на приусадебных участках и дачах. Эта популярность вполне закономерна.

Устройство и предназначение

Для чего он нужен? Назначение такого насоса может быть разным. Дача может оказаться в красивом, но очень сыром месте, и для того, чтобы не допустить накапливания воды, делается дренаж, благодаря которому она собирается в одно место. Откачивая оттуда воду, эти приспособления способствуют осушению участка.

Возможна и обратная ситуация: неподалеку имеется водоем или колодец, а огород нуждается в поливе. И здесь на выручку придет дренажный погружной насос.

Случается и такая неприятность, как подъем грунтовых вод в подвале. Особенно это актуально весной, когда к грунтовым водам прибавляются еще и талые, резко поднимая уровень затопления подвала. Погружные дренажные насосы в данной ситуации — просто спасение. Установив такое изделие в помещении, где есть угроза подтопления, остается только обеспечить отвод воды и включить устройство в розетку. Погружные дренажные насосы в такой ситуации не требуют человеческого присутствия.

Использование дренажных насосов эффективно и при выкачивании частной канализации, и при отводе грунтовых и талых вод, и просто для водоснабжения.

Многообразие применения обусловлено простой и надежной конструкцией. Это компактное и легкое устройство с корпусом из крепкого пластика, внутрь которого вставлен герметически закрытый электродвигатель. Как работает дренажный насос? По элементарному центробежному принципу. В нижней части корпуса, под двигателем, на валу расположена крыльчатка. При быстром вращении в центральной части образуется разряжение. Через отверстия внизу корпуса туда засасывается вода, которая под воздействием центробежной силы отбрасывается к внешней, боковой части, где расположено отверстие отвода. Работает дренажный насос с использованием поплавкового выключателя. Схема проста: когда воды много, поплавок поднимается и замыкает контакты, а когда вода выкачана — падает вниз, размыкая цепь и выключая двигатель. Устройство дренажного насоса обеспечивает ему постоянное охлаждение во время работы, исключив возможность перегрева.

Что важно учитывать при выборе

Поскольку область применения чрезвычайно велика, то есть и конструктивные особенности у различных видов этих устройств. Если вы не знаете, как выбрать дренажный насос, то сначала стоит определиться с тем, для какой работы вы хотите его приобрести. Основными характеристиками, влияющими на выбор дренажного насоса, являются напор и производительность. Напором называется высота, на которую он может поднять воду. Этот показатель особенно важен, если планируется пользоваться колодцем. Уровень производительности уменьшается соразмерно увеличению напора. Поэтому при больших объемах и перепадах высот имеет смысл приобрести большой и мощный экземпляр.

Погружные дренажные насосы предназначены и для чистой, и для грязной воды. Чтобы правильно выбрать насос, обязательно проконсультируйтесь у продавца о размере частиц, которые способен пропускать насос для дренажа. Этот показатель различен для разных типов устройств. Чем больше этот размер, тем грязнее воду можно качать такими погружными дренажными насосами. В случае когда пределом является частица в 5 мм, можно считать, что это насосы для воды, чистой или колодезной. Если же тот насос погружной, который вы выбрали, может пропускать через себя частицы до 40 мм, то его смело можно применять для откачки канализации.

Еще отличие есть в фирме-производителе. Но, как показала практика, каких-то кардинальных отличий в работе не отмечается. Дренажный насос «Дренажник» работает так же, как и иностранные аналоги с сопоставимыми параметрами.

Поэтому если не знаете, как выбрать дренажный насос, то ориентируйтесь все же не на марку, а на технические характеристики.

Преимущества

Достоинства, которыми обладают погружные устройства, очевидны. Они компактны и практически бесшумны. Поскольку конструкция такова, что насос находится под водой, обеспечивается охлаждение двигателя. Поплавковый выключатель, поднимаясь и опускаясь в зависимости от уровня воды, позволяет автоматизировать работу насоса. Это позволяет оставлять его включенным в сеть без надзора на продолжительное время.

Материалы, из которых они собраны, обеспечивают их долгую и надежную эксплуатацию. Пластик, используемый для деталей корпуса, крепок, слабовосприимчив к ударам и не теряет своего внешнего вида в течение долгого времени.

Способность крыльчатки дренажных насосов пропускать взвеси и крупные примеси делает эти устройства просто незаменимыми при проблемах с грязной водой и канализационными стоками. Их применение может избавить вас от вызова дорогостоящей ассенизаторской техники.

Маленький, надежный, многофункциональный, и при этом недорогой — все это характеристики дренажных насосов.

pikucha.ru
