Обратный клапан для слива конденсата из кондиционера в канализацию

Содержание статьи:

В процессе работы кондиционера образуется конденсат. Для сбора влаги конструкция внутреннего блока предусматривает специальный поддон. Отведение конденсата осуществляется дренажным шлангом. Согласно правилам климатическая техника для сброса воды должна подключаться к канализационной системе. Сифон с гидрозатвором препятствует проникновению неприятных запахов в квартиру.

Назначение устройства

Выведение дренажного шланга на улицу сквозь отверстие в стене — самый простой способ отведения конденсата. Гибкая трубка длиной 80 см служит для слива образовавшейся влаги. Простой и доступный вариант имеет свои минусы: он запрещен СНиПом, капли попадают на прохожих, в зимнее время дренажная труба перемерзает. В частном доме добавляется размывание отмостки. Оптимальный выход — подключение кондиционера к канализации. Непременным условием грамотного монтажа является установка сифона с запахозапирающим устройством. Он пропускает жидкость в одном направлении, предотвращает проникновение в помещение не только запаха, но и опасных газов.

Принцип работы сифона

Обычный сифон с гидрозатвором имеет U-образную форму. В колене, соединяющем впускной и выпускной патрубок, остается вода, являющаяся барьером выхода канализационных запахов. При использовании сантехнических приборов вода в гидрозатворе часто меняется, уровень не успевает уменьшаться. В случае с кондиционером поступление влаги неравномерное, если техника не работает, то конденсат не стекает. Гидрозатвор высыхает, в отсутствии водной преграды газы проникают в помещение.

Предотвратить неприятную ситуацию помогает обратный клапан для дренажа кондиционера. Устройство блокирует воздух и стоки канализации, а конденсат беспрепятственно пропускает. В качестве запирающего механизма используется шарик из АБС или пружинная мембрана.

При наполнении агрегата водой поплавок поднимается, открывая выход в канализацию. После ухода жидкости под собственным весом опускается, перекрывая отверстие.

Виды сифонов

Устройства классифицируют по двум признакам: конструктивное исполнение и способ вывода влаги.

Модель дугообразной формы с гидрозатвором

Стандартный вариант отличается громоздкими размерами. Высота водяного затвора должна быть в пределах 140-320 мм. Патрубки изготавливаются прозрачными для визуального контроля. Диаметр выхода 40 мм. Для подпитки гидрозатвора возможно подключение стиральной машины. Модель рекомендуется при повышенном давлении или разрежении в дренажном трубопроводе. Среди минусов агрегата: большой размер, благоприятная среда для развития бактерий, вероятность пересыхания.

Конструкция с гидрозатвором и запахозапирающим механизмом

Компактный вариант, предназначенный для скрытого и открытого монтажа. В агрегате предусмотрен водный затвор и запахозапирающий механизм в виде шарика АБС. При падении уровня гидрозатвора запирающий клапан перекрывает патрубок отвода. Модель оснащается прочисткой — камерой для сбора грязи. Вход в сифон вертикальный или горизонтальный, труба DN32. Выпуск горизонтальный DN40.

Система для скрытого монтажа

Сифон для скрытого монтажа с вертикальным подключением

Узел сифона для дренажа кондиционера в канализацию скрыт в пластиковом коробе. Корпус агрегата устанавливается в стену. Тип размещения вертикальный, высота гидрозатвора 50 мм. Размер корпуса 100x100x60 мм. К коробке подводятся две трубки — входной патрубок и выпуск в канализацию. Возможно подключение дренажных шлангов трех диаметров: 20, 26, 32 мм. Внутри корпуса размещается прозрачная кассета с водным затвором и запахозапирающим устройством. Клапан открывается при прохождении конденсата и опускается после ухода воды. Кассета сменная, ее самостоятельно извлекают и очищают от грязи.

В комплекте имеет строительная заглушка и декоративная крышка с пружинными зажимами. При выборе места монтажа учитывается требование — минимальное расстояние между выпускным патрубком сплит-системы и сифоном 2 м. Для обслуживания узла достаточно снять декоративную крышку.

Сухой агрегат

Использование гидрозатвора — простое и дешевое решение проблемы запирания неприятных канализационных запахов. Без регулярного возобновления водной преграды ее преимущества исчезают.

Сухой гидрозатвор для кондиционера представляет конструкцию с мембраной, маятниковым затвором или трубкой, выполняющими функцию обратного клапана.

Наиболее распространенный вариант — эластичная трубка с молекулярной памятью. В обычном состоянии она сомкнута и запирает канализационные газы. Во время прохождения воды трубка раскрывается, затем возвращает первоначальную форму. Преимущества сухого затвора:

компактный размер;
благодаря гладкой поверхности мембраны или трубки прибор не засоряется;
служит надежным препятствием распространению запаха из канализации;
не перемерзает в зимнее время;
отсутствие колен обеспечивает высокую пропускную способность;
допустим вертикальный и горизонтальный монтаж.

Сухой сифон применяется не только для дренажа кондиционеров, его устанавливают под ванны и раковины на даче.

Второй пункт классификации — способ выхода конденсата:

вертикальный выпуск;
горизонтальный выпуск;
комбинированный вариант.

Как выбрать сифон для слива конденсата из кондиционера

Сифоны, устанавливаемые для отведения конденсата, различаются габаритами и конструкцией. При выборе модели учитывается несколько критериев:

Диаметр выходного патрубка для отведения конденсата. Размер дренажного шланга должен соответствовать входу сифона.
Оценивается свободное пространство для монтажа устройства. Габариты модели могут не вместится на отведенном участке.
Для встраиваемых сифонов оценивается глубина монтажной ниши, в которой устанавливается агрегат.
Пропускная способность узла должна соответствовать количеству конденсата. В характеристиках устройств указана необходимая информация. Сифон с низкой пропускной способностью не подходит кондиционерам с большим объемом конденсата.
Резиновые уплотнители на входе и выходе агрегата обеспечивают герметичность соединения. При размещении сифона под солнечными лучами ультрафиолет быстро приведет их в негодность. В такой ситуации необходим скрытый монтаж.

Монтаж дренажной системы

От дренажного отверстия внутреннего блока кондиционера прокладывается гибкий шланг. Для его размещения в стене пробивается штроба.

Магистраль не должна делать резких поворотов, они препятствуют равномерному стоку жидкости. Допустим угол 45°.

Чтобы обеспечить отведение конденсата самотеком, шланги укладываются с уклоном 1-2 см на 1 м длины. Не допускается провисание шлангов.

До входа в канализационную трубу устанавливается сифон с гидрозатвором, отсекающий неприятные запахи. Монтаж выполняется с помощью обжимных гаек. На корпусе агрегата отмечено направление движения потока. Стрелка помогает определить вход и выпуск. Соединение с канализационной сетью выполняется с разрывом струи. После установки проводится испытание системы.

Основные производители

Hutterer & Lechner

Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:

HL 136.2 — сифон с гидрозатвором;
HL 138 — встроенная система;
HL 136 N — агрегат с водным затвором и шариковым запахозапирающим устройством.

Vecamo

Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.

McAlpine

Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже — 0,7-1.7 л/с.

Конструкция сифонов с обратным клапаном для слива конденсата в канализационную систему продумана профессионалами. Изготовить такое устройство самостоятельно не получится. Единственный доступный вариант — простая конструкция с коленом и водным барьером, который в любой момент может высохнуть.

strojdvor.ru

дренажный клапан - это... Что такое дренажный клапан?

дренажный клапан

дренажный клапан - нормально открытое запорное устройство, автоматически перекрывающее дренажную линию при срабатывании сигнального клапана;

3.1.11. дренажный клапан: Нормально открытое запорное устройство, автоматически перекрывающее дренажную линию при срабатывании сигнального клапана.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

дренажный кабель местной связи
Дренажный сток при осушении земель

Смотреть что такое "дренажный клапан" в других словарях:

дренажный клапан — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN vent valve … Справочник технического переводчика
КЛАПАН — запорно регулирующая трубопроводная арматура, механическое устройство для пропускания, перекрытия или регулирования потока жидкости, пара или газа в трубопроводах. По существу, такое устройство представляет собой временное препятствие в трубе.… … Энциклопедия Кольера
ГОСТ Р 51052-2002: Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний — Терминология ГОСТ Р 51052 2002: Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний оригинал документа: 3.1.14. акселератор: Устройство, обеспечивающее при срабатывании… … Словарь-справочник терминов нормативно-технической документации
НПБ 83-99: Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний — Терминология НПБ 83 99: Установки водяного и пенного пожаротушения автоматические. Узлы управления. Общие технические требования. Методы испытаний: акселератор устройство, обеспечивающее при срабатывании оросителя уменьшение времени срабатывания… … Словарь-справочник терминов нормативно-технической документации
Рабочий режим — режим работы машины, характеризуемый перемещением выходных звеньев гидродвигателей под внешней нагрузкой, возникающей при выполнении машиной своих основных и вспомогательных рабочих функций. Источник … Словарь-справочник терминов нормативно-технической документации
ГОСТ 22945-78: Системы топливные самолетов. Термины и определения — Терминология ГОСТ 22945 78: Системы топливные самолетов. Термины и определения оригинал документа: 29. Баковый насос подкачки топлива самолета Насос, который подает топливо потребителям из расходного топливного бака самолета или расходного отсека … Словарь-справочник терминов нормативно-технической документации
Топливный насос высокого давления дизельного двигателя — Топливный насос высокого давления 12 цилиндрового дизельного двигателя Топливный насос высокого давления (ТНВД) дизельного двигателя (а также бензиновых двигателей … Википедия
СТО 70238424.27.100.033-2009: Хозяйство жидкого топлива ТЭС. Условия создания. Нормы и требования — Терминология СТО 70238424.27.100.033 2009: Хозяйство жидкого топлива ТЭС. Условия создания. Нормы и требования: 3.3 жидкость горючая : Нефтепродукты, имеющие температуру вспышки в закрытом тигле 61 °С и более. Определения термина из разных… … Словарь-справочник терминов нормативно-технической документации
СТО 70238424.27.100.035-2009: Хозяйство жидкого топлива. Прием, хранение, подготовка и подача мазута на ТЭС. Организация эксплуатации и технического обслуживания. Нормы и требования — Терминология СТО 70238424.27.100.035 2009: Хозяйство жидкого топлива. Прием, хранение, подготовка и подача мазута на ТЭС. Организация эксплуатации и технического обслуживания. Нормы и требования: 3.3 жидкость горючая : Нефтепродукты, имеющие… … Словарь-справочник терминов нормативно-технической документации
Дренаж — (от англ. drain сточная труба и drainage осушение) обнимает собою вообще способы освобождения грунта от излишка заключающейся в нем воды. При этом цель заключается не только в отведении избытка влаги для первоначальной осушки местности, но вместе … Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

normative_reference_dictionary.academic.ru

Дренажный клапан

ОПИСАНИЕ

ИЗ ОБРЕГЕИИЯ

Союз Советскик

Социалистических

Республни но 628368

"* Чса, р

:. 7,» т (51), M. Кл.

К i,ÂÒÎÐÑÊOMÓ СВИДЕТЕЛЬСТВУ /

/ (61) Дополнительное к авт. свид-ву (22) Заявлено 2209.76 (21) 2405254/25-06

Р 16 К 1/30 с присоединением заявки ¹ (23) Приоритет

Государственный комитет

Совета Министров СССР но делам изобретений и отары ти и (43) Опубликовано 15.1078.Бюллетень ¹38 (45) Дата опубликования описания 20878 (») УДК 621 332 (088.8) (72) Авторы изобретения

И М 1ригоренко и T ф Подлуцкая

P1) Заявитель (5 4) ДРЕНАЖНЫЙ КЛХПАН

Изобретение относится к области машиностроения и предназначено для использования в системах, в процессе эксплуатации которых необходимо сливать жидкость из резервуаров, находящихся под избыточным давлением.

Известны дренажные клапаны, содержащие установленный на внутренней стенке резервуара. корпус с выпускными отверстиями и размещенный в корпусе подпружиненный запорный элемент для перекрытия сбросного отверстия в стенке резервуара (11 . Основными недостатками таких клапанов являются невысокая надежность работы вслед- 15 ствие забивания выпускных отверстий загрязнениями, содержащимися в сливаемой жидкости, а также необходимость использования в процессе эксплуатации (открытия и закрытия клапана) специального инструмента.

Известны также дренажные клапаны, содержащие установленный на внутренней стенке резервуара подпружиненный при помощи цилиндрической пружины эапорный элемент для перекрытия сбросного отверстия(2) . Основными недостатками этих клапанов также являются невысокая надежность работы вследствие наличия рычажной связи клапана с резервуаром и использования цилиндрической пружины, работающей на растяжение, а таки,е неудобство-в эксплуатации иэ-за необходимости постоянного приложения усилия в процессе слива жидкости из резервуаPlR °

Целью изобретения является повышение надежности и упрощение эксплуатации клапана. Это достигается тем, что в предлагаемом клапане пружина выполнена в виде 1J -образной пластины, эапорный элемент установлен в последней с воэможностью поворота, на наружной поверхности запорного элемента выполнен. упор, а в краях сбросного отверстия выполнена прорезь для размещения упора в закрытом положении клапана.

На фиг. 1 показан описываемый клапан; на фиг. 2 вЂ” поперечный разрез по A-A на фиг. 1; на фиг. 3вЂ” вид по стрелке Б на фиг. 1.

Дренажный клапан 1 содержит установленный на внутренней стенке 2 резервуара 3 запорный элемент 4, снабженный уплотняющей прокладкой 5. На наружной поверхности запорного элемента 4 выполнен упор 6 с продольной канавкой 7. в резервуаре 3 выполне628368 но сбросное отверстие 8, в котором размещен упор 6. Клапан 1 снабжен хвостовиком 9, который соединен с воэможностью поворота с концом 10 пружины, выполненной в виде U -образной упругой пластины 11. Другой фигурный конец 12 пружины закреплен на внут- 5 ренней стенке 2 резервуара 3 вокруг сбросного отверстия 8 при помощи заклепок 13. Сбросное отверстие имеет прорезь 14 для размещения упора 6.

Для осуществления слива жидкости из резервуара 3 необходимо при помощи простейшего инструмента, например отвертки, установленной в канавке

7, или пальцем руки сместить эапорный 15 элемент 4 внутрь резервуара до тех пор, пока упор 6 не войдет внутрь резервуара. Затем необходимо повернуть запорный элемент 4 примерно на 90 в любую .сторону и снять прилагаемое усилие. Под действием U -образной

Ю упругой пластины 11 упор 6 запорного элемента 4 прижимается к внутренней стенке 2. Через образовавшийся зазор между прокладкой 5 и стенкой 2 а также сбросное отверстие 8 жидкость сливается из резервуара 3. После окончания слива жидкости запорный элемент 4 поворачивают до совмещения упора 6 с соответствующей прорезью

14 Отверстия 8. Клапан 1 под действием пружины при помощи прокладки 5 закрывает сбросное отверстие 8, а наличие в процессе эксплуатации резервуара избыточного давления, действующего на запорный элемент, обеспе 35 чивает надежное уплотнение (эапирание) сбросного отверстия.

Выполнение пружины запорного элемента предлагаемого клапана в виде

0 -образной пластины и установка запорного элемента в ней с возможностью поворота, выполнение на наружной поверхности запорного элемента упора, а в краях сбросного отверстия прорези для размещения упора обеспечивают высокую надежность работы клапана как в процессе слива жидкости, так и в уплотнении сбросного отверстия, а также упрощают эксплуатацию клапана.

Формула и э обр ет е ни я

Дренажный клапан преимущественно для резервуаров, находящихся под избыточным давлением, содержащий установленный на внутренней стенке резервуара подпружиненный эапорный элемент для перекрытия сбросного отверстия, о т л и ч a. ю шийся тем, что, с целью повышения надежности и упрощения эксплуатации, пружина выполнена в виде Ц -образной пластины, запорный элемент установлен в последней с возможностью поворота, на наружной поверхности запорного элемента выполнен упор, а в краях сбросного отверстия выполнена прорезь для размещения упора в закрытом положении клапана.

Источники информации, принятые во внимание.при экспертизе:

1. Иллюстрированный каталог,Ташкентский авиазавод, 1975, с. 24.

2. Каталог серийных изделий. М., Оборонгиз, 1960, с. 220.

4-4

628368

Составитель Б.Новиков

Редактор A.Ïåéño÷åíêo Техред Н.Андрейчук КорректорЛ.Небола

Закаэ 5775/34 Тираж 1198 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

www.findpatent.ru

Обратный клапан - и это все о нем

Обратный клапан - один из фитингов ПВХ.Для чего нужны обратные клапана в схемах водоподготовки и аттракционов?Обратный клапан, где бы он не стоял, задает направление движения жидкости. Про твердые и газообразные тела говорить не будем.

Виды обратных клапанов:

Пружинный клапан


Самый применимый обратный клапан в оборудовании бассейнов до 110 размера. Для обслуживания механизма легко разбирается.Недорогие производители грешат низким качеством. Пружинный механизм заедает из-за перекашивания клапана в направляющих.

Обратные клапаны-моноблоки. Без сопутствующего крана считаются неразборными и необслуживаемыми. Применяют с целью сэкономить. Механизм запирания аналогичен разборному клапану.

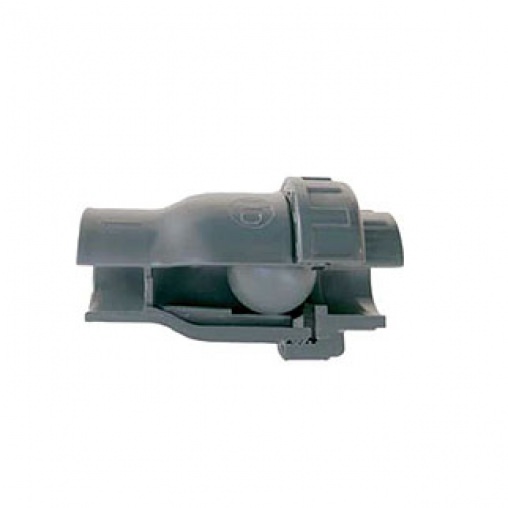

Шариковый обратный клапан


Надежный обратный клапан, избавлен от перекашивания механизма запирания.

Лепестковый обратный клапан


Размерность клапанов - от самого маленького до самого большого. Надежно запирает поток, перекашивания не случается.Но случается разрушение от гидроударов.

Применение

Использование обратных клапанов в системе водоподготовки бассейнов.В зависимости от вида забора воды из чаши бассейна на фильтрацию, т.е. скиммерный бассейн или переливной, используется один или два обратных клапана. Если скиммерный, то один, если переливной, то два. Если у скиммерного бассейна оборудование выше уровня воды, то тоже два. В последнем случае клапана установлены одинаково: перед циркуляционным насосом и перед последним краном форсуночной линии. Если у скиммерного бассейна оборудование расположено ниже уровня воды, можно обойтись одним обратным клапаном перед последним краном (иногда его вообще не ставят, в целях экономии).Предназначение обратного клапана в скиммерном бассейна – не дать кислотам автоматической станции дозирования, форсунки которой, как раз и стоят между клапаном и последним краном, попасть в теплообменник и наделать в нем дыр.В переливном бассейне у обратного клапана, кроме химзащиты теплообменника или электронагревателя, есть еще одна функция, и она главная – не дать воде из чаши бассейна стечь в переливную емкость. Эта основная функция начинает работать с момента остановки циркуляционного насоса по таймеру, отсутствия электричества, в других случаях.Перейдем теперь к клапану, что стоит перед циркуляционным насосом.Обратный клапан перед циркуляционным насосом ставится:- в скиммерном бассейне, когда оборудование стоит выше уровня воды. Его роль – не дать воде, однажды поднятой насосом, опуститься обратно в бассейн (см. Особенности запуска бассейна с оборудование выше уровня воды).- в переливном бассейне – на линии забора из переливной емкости, следом за краном. Его назначение: 1) подстраховать клапан на форсуночной линии; 2) предохранить затопление техпомещения через переливную емкость при незакрытом кране форсунки пылесоса или донника.На линии промывки песчаного фильтра обратный клапан снимает давление на шестипозиционный клапан при применении устройства автоматической промывки. Без последнего ставят просто кран.Есть еще одна линия в водоподготовке, на которую иногда ставят обратный клапан. Это аварийный перелив переливной емкости. Клапан нужен, когда этот перелив идет в общую с промывкой фильтра трубу. Необходимость в том, что "промывка" может попасть в переливную емкость. Пружинный клапан здесь неприменим. Использование обратного клапана в аттракционах (гидромассажах).Если насос гидромассажа, противотока или водопада стоит выше уровня воды, установка обратного клапана перед насосом предохраняет его от завоздушивания и соответственно от последующих за этим бед.В случае с водопадами с обьемным корпусом, обратный клапан ставят на подающей линии с целью уменьшения времени появления струи из водопада. Иногда пользователя очень нервирует отсутствие реакции при нажатии кнопки включения водопада.Обязательно надо ставить обратный клапан на трубу подачи воздуха на плато гейзера. Причем как можно ближе к выходу оной из бетона. Не забыть, конечно, поставить кран перед клапаном со стороны бассейна. В чем смысл? Во-первых, клапаном мы отсекаем заполнение трубы водой, что сказывается, опять же, на времени появления столба пузырей. Во-вторых, клапан будет защитой от затопления подвала при перефазировке электродвигателей. При этом никакая петля «выше уровня воды хоть на 1 метр» не спасает, только обратный клапан.У гидромассажных форсунок обратный клапан могут ставить на линии всасывания воздуха, дабы облегчить этот процесс. Бывает глубокие форсунки вообще не могут засосать воздух.Обратные клапана ставят и на дренажные насосы, устанавливаемые в аварийных приямках. Назначение: предотвратить возврат воды из трубы через насос обратно в приямок, не дать протечь в приямок при обратной промывке фильтра, т.к. канализация или ливневка «на всех одна». Обратный клапан, кроме вышеперечисленного, применяется при обвязке теплообменника.

Он латунный. Предназначение: ограничить протекание теплоносителя через теплообменник только в одном направлении, от «подачи» на «обратку». Участвующий в процессе ограничении протока теплоносителя через теплообменник электро-магнитный клапан, в выключенном «нормально закрытом» состоянии, к сожалению, пропускает нагревательную жидкость в обратном направлении. Это случается, когда давление в «обратном» контуре больше, чем в контуре «подачи». Такие случаи случаются редко, но бывают. Смонтировать обратный клапан всегда быстрее, чем потом затратить в несколько раз больше времени на дополнительную врезку. Экономия на клапане оборачивается большими потерями всех причастных к этому ресурсов.Обычно, при запуске оборудования водоподготовки теплообменник нагревает воду бассейна до нужной температуры и останавливается. Однако, если давление в «обратке» больше, то проток теплоносителя через теплообменник не останавливается. Происходит постоянный медленный нагрев воды в чаше бассейна. Обнаруживается это через месяц или через несколько дней после сдачи в эксплуатацию. Хорошо, если кто присматривает за оборудованием. Все обратные клапана требуют регулярного обслуживания. Обслуживание заключается в его разборке, чистке и проверки работоспособности. На практике обслуживание случается только после обнаружения нештатной его работы. Особенности эксплуатации обратных клапановОбслуживание обратных клапанов
