Особенности газовых настенных котлов Протерм. Двухконтурный котел протерм

Электрический котел: двухконтурный, Протерм, настенный

СодержаниеСвернуть

Газовый котел Протерм

Электрический котел Протерм используют для обогрева различных помещений. Он хорошо подойдет как для небольшого домика и квартиры, так и для хозяйственных помещений.

Особенно он хорош для офисов, которые, как правило, имеют небольшую площадь. Также он актуален для домиков за городом, которые часто бывают не газифицированы.

Устройство и назначение электрического котла Протерм

data-ad-client="ca-pub-9337857885889635"data-ad-slot="9967522739"data-ad-format="auto">

Электрический котел отопления Протерм является бесшумным. Ваша голова не устанет от звуков его работы, так как он их практически не издает. Это очень актуально для маленького пространства, например, однокомнатной квартиры.

При этом отопительное устройство достаточно компактное и может прекрасно вписаться в обстановку помещения, которое призвано обогреть.

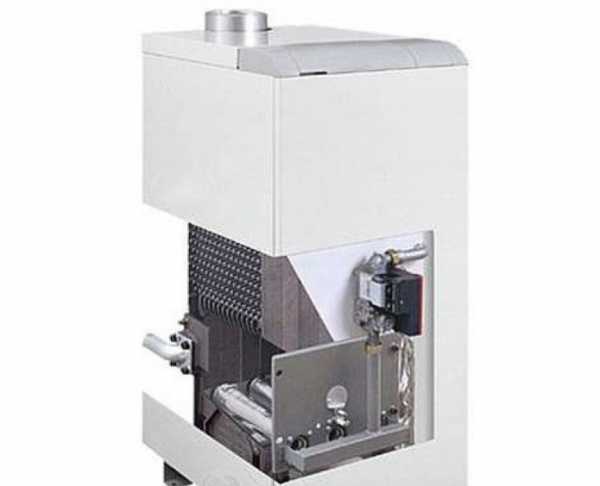

Устройство газового котла Протерм

Еще одной причиной купить электрокотел Протерм является то, что он не выделяет продуктов горения и является полностью экологическим. Устанавливая его не надо думать о дымоходе и других дополнительных приспособлениях. Установить его легко и самому, поэтому вы сэкономите на вызове мастера.

Стоит отметить, что электрический котел «Протерм 9 квт» полностью автоматизирован. Он оборудован жидкокристалическим табло, на котором хорошо видны показатели, выставленные вручную.

Вам необходимо лишь выставить необходимую вам температуру тепла в самом помещении, а отопительное устройство будет поддерживать ее с точностью до градуса. Когда нужная температура будет достигнута, термостат сам отключит электрический котел.

Обвязка газового котла Протерм

При этом отопительный котел Протерм данного типа является безопасным, так как автоматика следит за температурой воды в системе, а также за ее давлением.

Нагревание такого котла происходит в несколько ступеней. Это делается для того, чтобы предупредить нежелательные скачки напряжения электроэнергии.

Кроме этого, вы сможете сами не регулировать мощность отопительного устройства, все сделается автоматически. Если вы, например, включили электрическую плиту для готовки пищи, то котел сам узнает о возрастании нагрузки на сеть и уменьшит мощность функционирования.

Не забывайте, что для того, чтобы электрический котел «Протерм 12 квт» работал экономично, необходимо утеплять помещение. Если вы позаботитесь о хороших окнах, дверях и стенах, то устройству не придется работать на максимальную силу, чтобы обогреть и жилище, и воздух на улице.

Электрический двухконтурный котел Протерм особенный тем, что выполняет сразу две функции. Он не только отапливает помещение, но и нагревает определенный объем воды, которую можно использовать на хозяйственные нужды. Этот процесс происходит очень быстро, иногда всего несколько секунд.

Электрокотел Протерм очень удобно использовать на даче, и дома, если там отсутствует центральное теплоснабжение. Также горячая вода очень кстати в хозяйственных работах, например на ферме, которая будет отапливаться таким котлом.

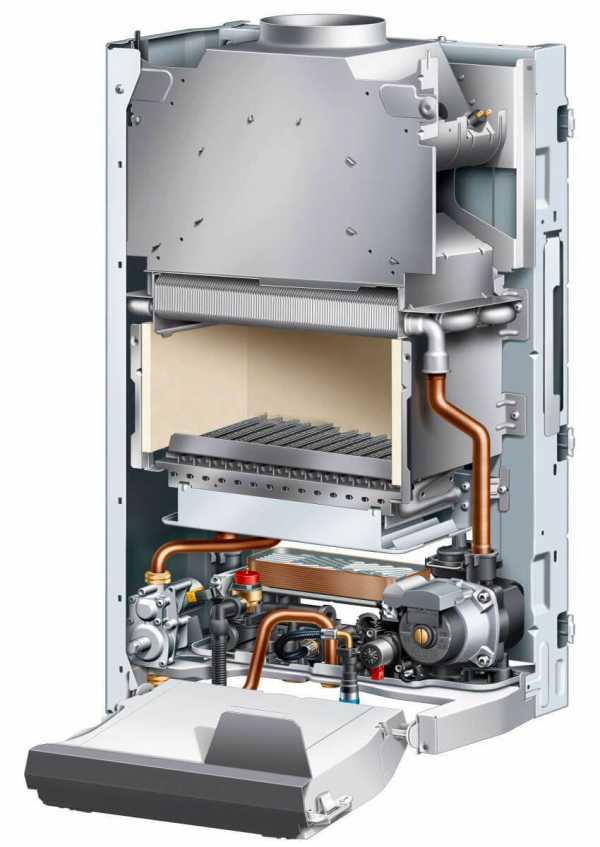

Котел Протерм в разрезе

Существенный плюс такого устройства, что оно заменяет и обогреватель, и бойлер. То есть вам не надо будет тратить лишнее на два экземпляра техники, а затем еще и время на установку. Это уже является причиной купить электрический котел Протерм.

Бывают и одноконтурные электрокотлы. Но они не такие практичные, как двухконтурные, ведь исполняют лишь функцию отопления. Так как горячая вода нужна всегда, то греть ее отдельно не всегда удобно.к меню ↑

Когда следует обратить внимание на газовый котел Протерм?

Если вы хотите сэкономить на обогреве, то обратите внимание на газовые котлы. Газовое топливо стоит на порядок дешевле, чем электричество. Также часто приобретают котлы такого типа те, кто уже имеют газовое отопление и ищут новый котел на замену старого.

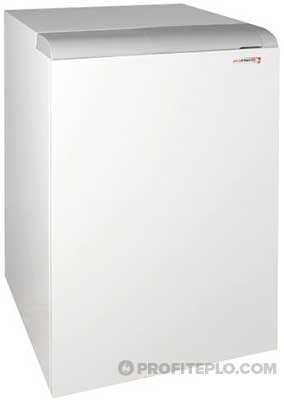

Напольный газовый котел «Протерм медведь» является чугунным, а поэтому долговечным. Котлы из такого материала дольше держат тепло даже после выключения обогревательного устройства.

Встроенный газовый одноконтурный котел Протерм

Он может работать как на природном, так и на сжиженном газе. То есть если вы хотите купить напольный одноконтурный газовый котел Протерм себе на дачу, то при отсутствии газификации можно пользоваться и газом из баллонов.

Стоит лишь помнить, что при переводе из одного топлива на другое, необходимо заменить форсунки и изменить заданные параметры давления в котле.

Двухконтурный напольный газовый котел Протерм удобен тем, что имеет в комплекте еще и бойлер, который нагревает воду от него. Это выгодно, так как не надо дополнительно тратить на это электроресурсы.

Вы можете регулировать с помощью термостата как температуру, которая должна на выходе быть в помещении, так и температуру воды в бойлере, которая нужна вам для хозяйственных нужд. Также на изделии находятся другие полезные датчики. Вы можете контролировать количество воды в системе, давление, мощность. Котел защищен от перегрева автоматикой и поэтому безопасен.

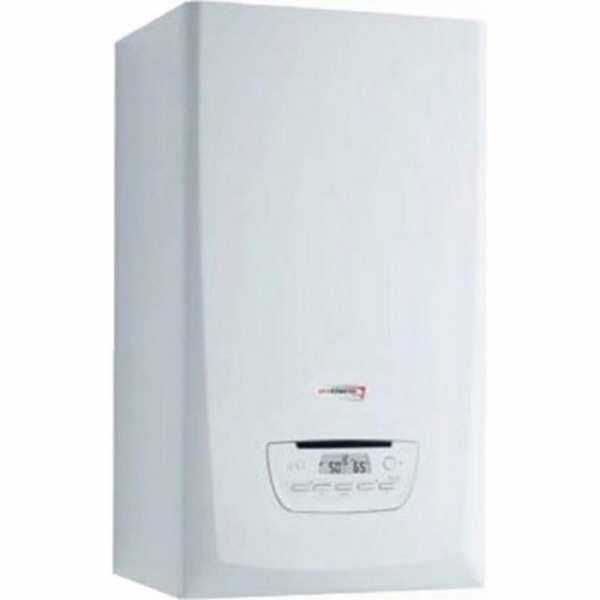

Так выглядит газовый котел Протерм

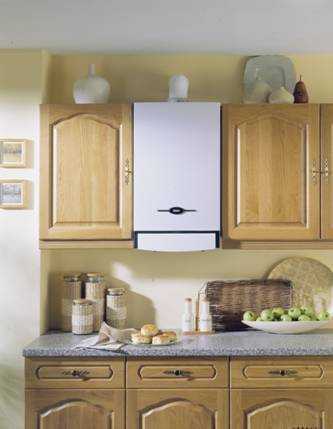

Настенный газовый котел Протерм удобен тем, что его можно вешать на стену. Это сэкономит пространство в помещении. Крепеж отопительного устройства не будет для вас сложным и тяжелым делом. Для этого в комплекте идет навесная планка, с которой легко разобраться.

Газовый настенный одноконтурный котел Протерм может иметь закрытую и открытую камеру сгорания. Первый вариант немного лучше, так как таким образом в помещение попадает меньше угарных газов.к меню ↑

Обзор о газовом котле Протерм — видео

data-ad-layout="in-article"data-ad-format="fluid"data-ad-client="ca-pub-9337857885889635"data-ad-slot="9725334793">

Такой котел очень удобен в использовании. Особенно хороша система, которая позволяет регулировать температуру в помещении.

В ней запрограммированы режимы «зима», «лето», «отпуск». Каждый процесс легко контролируется, а это даст вам возможность не думать о бытовых проблемах. Если вы цените комфорт и безопасность, то вам стоит купить настенный газовый котел Протерм.к меню ↑

Отзывы об отопительном котле Протерм

Андрей, 34 года, Екатеринбург

Послушал отзывы о электрокотле Протерм 12 квт и решил себе также приобрести. В целом покупкой довольный. Никакого шума и пыли. Просто включил, выставил температуру и забыл. Очень радует возможность одновременно нагревать воду.

Николай, 45 лет, Ростов-на-Дону

Давно хотел приобрести газовый котел Протерм. Много слышал о нем ранее. Сейчас с удовольствием им пользуюсь. Особенно хорошо, что к двухконтурному газовому котлу не нужно докупать бойлер. Здесь уже все есть в комплекте. Нравится мне также обилие датчиков и регуляторов. Могу признать, что позитивные отзывы о газовом двухконтурном котле Протерм были справедливыми.

seositi.ru

особенности, преимущества и критерии выбора газовой системы

На российском рынке отопительных конструкций явным лидером считается фирма Protherm на протяжении 20 лет. Эта компания предлагает своим потребителям надежные, практичные и долговечные газовые котлы протерм разной мощности. Применяя только современные и защитные материалы, создавая оборудование под современные условия использования, изготовитель создает эффективно работающее автономное отопительное оборудование в частном доме.

Виды производимых отопительных систем

Фирма Protherm предлагает своим потребителям уникальные решения проблемы отопления дома любой площади:

настенные газовые конструкции Protherm. Устройства имеют компактные размеры, небольшой вес, отличную эргономику корпуса, симпатичный внешний вид. Они могут вешаться на стену в маленьких помещениях или в котельных. Также они отличаются электронным механизмом, медным генератором и простотой установки. Мощность системы составляет 12-30 кВт;
напольные газовые конструкции Protherm. Более объемные устройства, которые отличаются не только своими размерами, но и тяжелым весом. Такое устройство отопления занимает большую площадь, поэтому для такого оборудования лучше отводить отдельную комнату. Такие газовые системы протерм изготавливаются с электронным механизмом управления, хорошим дизайном, высокой эргономикой. Отличительной чертой напольных систем считаются высокие требования к установке оборудования и наличие чугунного генератора. Мощность системы составляет от 11 кВт до 160 кВт. Огромный выбор напольных и настенных газовых оборудований позволяет пользователям купить подходящий вариант системы отопления, которое сможет не только обогреть дом, но и квартиру.

Подача горячей воды или без нее: варианты отопительных систем

Фирма Protherm предлагает выполнение автономных отопительных систем, которые находятся дистанционно от централизованных систем:

настенные двухконтурные газовые котлы Protherm. Двухконтурный вид отопительных систем позволяет не только отопить весь дом, но и обеспечить его горячей водой;
напольные и настенные одноконтурные газовые котлы Protherm. Такая система отопления предназначается для автономной работы отопительной системы. Они используются на объектах, которые имеют доступ к горячей воде. Если двухконтурные котлы protherm предпочтительнее использовать в маленьких частных домах, где не нужно много воды, то одноконтурные котлы могут подключиться к водонагревателю, что позволяет поднять степень потребления воды.

Изготовители Словакии Протермо производят отопительные котлы protherm, которые позволяют комфортно и легко их обслуживать. Самым главным преимуществом фирмы Protherm являются устройства нового поколения, которые соответствуют современным новинкам в науке и технике, а также пользуются повышенным спросом у пользователей. Это 100% гарантия того, что напольные и настенные газовые котлы протерм служат долговечно.

Преимущества газовых котельных Protherm

Кроме легкости и доступности в управлении, главным преимуществом настенного газового котла protherm считается тотальная безопасность. Котельные конструкции protherm отличаются высокими характеристиками стабильности работы. Каскадные мобильные котлы Протерм поддерживают постоянную работу модулей, даже если случится аварийная остановка одного из них. Механизм автоматического контроля следит за рабочим процессом на основе обратного контакта и отключает сложные модули при уведомлении сигнала о поломке.

Механизм блокировки, термостаты и тепловые механизмы прочно защищают главные рабочие детали и делают котельные системы автономного отопления долговечными и практичными. Грамотно выполненная работа, надежное газоснабжение отопительных котлов protherm и профессиональный сервис позволяет пользователям забыть о трудностях с подачей горячей воды.

Компания Protherm является реализацией котельного устройства разной мощности, которое позволяет сделать надежную и безопасную отопительную систему на любой площадке.

Современный рынок предлагает блочные газовые котлы, которые снижают себестоимость производства и улучшают технологические действия. Создатели предлагают настенные газовые системы, которые подарят вашему помещению комфорт и уют и позволят иметь горячую воду по низкой цене. Изготовители предлагают модульные котлы protherm, которые могут принимать разные конфигурации.

Многих интересует тот вопрос, когда газовая конструкция слишком дорого стоит. Во всех квалифицированных магазинах вы можете купить газовую систему по очень разумной системе. Также есть представители Protherm в России, развита дилерская сеть, где вы можете приобрести профессиональное и долговечное устройство, которое будет экономить ваш бюджет и не доставит хлопот. Вы будете долго наслаждаться уникальными преимуществами настенного газового котла Protherm.

Реализация двухконтурной отопительной конструкции и ее дальнейшее использование является огромной ответственностью. Поэтому продавцы не только продают устройства отопления Protherm, но и берут на себя ответственность за ваше обучение и дадут рекомендации по правильному использованию системы protherm.

Как работает двухконтурное отопительное оборудование Protherm? Обучение дает ответ на все ваши вопросы и поможет найти контакт с источником тепла. Вы получите полный пакет документов и качественную установку.

Напольные двухконтурные отопительные конструкции считаются самыми востребованными в частных домах. Они могут быть произведены из стали и чугуна, а по виду топлива делятся на газовые, твердые и жидкие. Каждый вариант такого оборудования имеет свои как плюсы, так и минусы.

Двухконтурный чугунный котел Protherm обладает высокой износостойкостью, но низкой производительностью, а стальные стоят дорого, но обеспечивают максимальным теплом даже большие помещения. Вы можете купить настенные газовые котлы protherm с одним или двумя контурами.

Котлы на твердом топливе Protherm

Большинство владельцев частных домов, которые не имеют доступа к газовому подключению, предпочитает выбирать токой вариант отопления. Преимущества котлов protherm на твердом топливе заключаются в полной энергонезависимости, поэтому различные проблемы с электричеством и током их не пугают. Главной особенностью систем protherm на твердом топливе считается применение дров или каменного угля для эффективного процесса сгорания. Несмотря на то, что нужно дополнительное место для хранения твердого топлива, стоимость считается очень высокой.

Новейшие двухконтурные отопительные системы на твердом топливе могут поддерживать тепло без повторного добавления жидкости на протяжении долгого времени. Если вы решили приобрести настенный газовый котел, сделаете отличный выбор.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Двухконтурный газовый котел Протерм Гепард

______________________________________________________________________________________________

Модели настенных двухконтурных котлов Гепард: 23 mtv/23 mov, 11 mtv

Системы безопасности Протерм Гепард с закрытой камерой сгорания

Устройства защиты, блокирующие аппарат и требующие перезапуска (RESET) в случае неисправности

Перегрев и температурные пределы

Регистрирующий элемент: Датчики температуры подающей и обратной линий

97 C - максимальная температура - Ошибка F20T - повышается быстрее, чем на 10 К/с - Ошибка F24T (подача-обратка) больше 35 K - Ошибка F23

Контроль пламени

Регистрирующий элемент: Электроды розжига и ионизации

Две попытки розжига длительностью в 7 секунд с ожиданием в 30 секунд - Ошибка F28 (в случае отсутствия пламени после 2 попыток розжига).

Одна попытка розжига длительностью в 7 секунд - Ошибка F29 (исчезновение пламени в процессе нагрева).

Газ

Регистрирующий элемент: Предохранительный клапан газа

0В, когда выключен / 24В, а затем 16В в рабочем режиме - Отображаются различные неисправности в зависимости от их происхождения

Удаление продуктов сгорания (расход воздуха)

Регистрирующий элемент: Прессостат воздуха

12 кВт при 25С: Вкл. 13 Па, Выкл. 10 Па - Ошибка F3323 кВт при 25С: Вкл. 71 Па, Выкл. 46 Па - Ошибка F3325 кВт при 25С: Вкл. 80 Па, Выкл. 68 Па - Ошибка F3330 кВт при 25С: Вкл. 59 Па, Выкл. 51 Па - Ошибка F33Вкл. - контакт замкнут; Выкл. - контакт разомкнут

Функции управления газового котла Protherm Gepard

Розжиг горелки в зависимости от предварительного состояния аппарата

Если котел был выключен: При включении аппарата с помощью сетевого выключателя, происходит проверка циркуляции воды в контуре отопления.

Процедура при этом следующая: запускается режим выбега насоса для определения температуры, определяется наличие запроса тепла в отопительном контуре; в случае отсутствия запроса – выход на режим блокировки горелки, в случае наличия запроса - дальнейший процесс: включится горелка на 90% мощности в течение 3 секунд, либо температура должна увеличиться минимум на 5 К.

Если нет, горелка будет включена на максимальную мощность на 15 секунд.

Как только будет зарегистрирован подъем температуры в 5K, горелка переключится в нормальный режим работы.

В ином случае котел включит индикацию неисправности и заблокирует работу.

Это будет та же самая ошибка, что при недостатке давления теплоносителя.

Данная функция обеспечивает защиту при перегреве, при недостатке воды в отопительном контуре, при наличии воздуха в системе отопления, при блокировке насоса.

Если котел уже был включен: Принцип тот же самый, за исключением того, что аппарат включается примерно на 60% максимальной мощности, а температура увеличивается на 2K вместо 5K.

После фазы «розжиг», регулятор контролирует горелку во время нагрева контура отопления (первоначальная фаза - уменьшение до Pmin для анализа динамики изменения температуры) или горячей воды (мощность регулируется в соответствии с текущей необходимостью).

Регулировка температуры теплоносителя

После старта настенного котла Протерм Гепард 23 mtv/23 mov, 11 mtv, он работает с минимальной мощностью в диапазоне от 1 до 5 минут:

- 1 минуту, если требования на нагрев высокие;- 5 минут, если требования на нагрев низкие.

После этого периода мощность регулируется в зависимости от требования системы отопления.

Горелка отключается при достижении заданной температуры теплоносителя + 2К.

Рекомендуется использовать комнатный или погодозависимый регулятор с непрерывным принципом управления температурой подающей линии котла.

Также, можно использовать комнатный термостат двухпозиционного принципа (вкл./выкл.), но с меньшей эффективностью.

Управление нагревом горячей воды для бытовых нужд

Управление нагревом бойлера (только для одноконтурных аппаратов):

- Существует два типа управления, установленные для нагрева бойлера: либо регулировка со стороны термостата (ВКЛ./ВЫКЛ. контакт) или регулировкой NTC-датчика на основе термистора.

- В любом случае, включение горелки для нагрева бака происходит с предварительным 30-секундным выбегом насоса. Это помогает избежать блокировки котла в случае слишком высокой температурной разницы между температурой бойлера и нагревателя.

Бойлер, оборудованный термостатом:

- горелка включается, когда контакты термостата замкнуты,- температура выключения термостата - 75C (горелка выключается при 80C).- размыкание контактов термостата останавливает горелку и включает выбег насоса на 30 секунд.

Бойлер, оборудованный NTC-датчиком:

- Температура бойлера устанавливается прямо в пользовательском меню на панели управления двухконтурного котла Протерм Gepard.

- NTC-датчик позволяет постоянно контролировать температуру в бойлере и в последующем управлять температурой теплоносителя в первичном контуре.

- Запрос на нагрев бойлера происходит в момент, когда температура в нем падает ниже установленной на 5 градусов, ППК переключается в положение ГВС и включается котловой насос.

- Нагрев бойлера прекращается, когда NTC-датчик фиксирует установленную температуру воды в бойлере. Насос выполняет 30-секундный выбег (трехходовой клапан все еще в положении горячей воды), а затем останавливается.

Управление нагревом бойлера в случае, когда бойлер оборудован НТС-датчик, ведется при помощи самоизменения: датчик измеряет температуру через 5 минут после выключения горелки.

Если установленная точка была превышена, к последующему нагреванию применяется поправка (горелка выключится на более низкой температуре, чтобы предотвратить повторение этого превышения температуры).

Температура теплоносителя рассчитывается в зависимости от заданной температуры ГВС. Температура теплоносителя всегда на 15 К выше чем заданная температура ГВС.

Управление нагревом во время разбора воды (только для двухконтурных аппаратов)

Определение требований: Горелка включается при расходе 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодичного включения/выключения горелки.

Регулировка температуры: Управление температурой горячей воды происходит в результате установки расчётной температуры на подающей линии аппарата. Этот расчет зависит от динамики расхода проточной воды и её заданной температуры.

Расчетная температура подающей линии первичного контура будет корректироваться в зависимости от показаний температурного датчика обратки (NTC 5), что позволяет учесть влияние температуры входящей холодной воды.

Функция горячего старта - Комфорт (только для двухконтурных моделей)

Функция горячего старта предназначена для поддержки температуры в первичном контуре котла для улучшения комфорта при пользовании горячей водой для бытовых нужд:

- уменьшение времени ожидания в кране горячей воды;- сбережение воды.

Эта функция реализована только на Protherm Gepard 23 mtv/23 mov, 11 mtv и актуальна при незначительных расстояниях от теплогенератора до точки водоразбора.

Экономичный режим по отношению к расходу газа – функция «горячий старт» отключена (заводская настройка).

Принцип работы:

- Функция горячего старта включается или отключается в меню установки (d.66)

- Горелка включает при понижении температуры в первичном контуре на 30 K ниже заданной температуры ГВС.

- Горелка выключает, когда температура достигнет разницы 10 K ниже заданной температуры ГВС.

- Символ ECO появится на дисплее, когда заданная температура ГВС будет ниже 50С.

Другие функции газового котла Гепард

Защита от замерзания

Защита от замерзания сработает, если температура теплоносителя ниже 12С.

Включится насос на 10 минут, приоритетный клапан переключится в среднее положение (Нагретый теплоноситель будет поступать одновременно в контур отопления и в контур пластинчатого теплообменника):

- Если температура ниже 7С, зажжётся горелка и теплоноситель нагреется до 35°С.

- Если температура теплоносителя будет в диапазоне от 7 до 15С, горелка включится через 30 минут и нагреет теплоноситель до 35С.

- При температуре теплоносителя свыше 15С, будет работать только насос, который после 30 минутного выбега отключится.

Защита от перегрева и температурные пределы

Датчики NTC на подающей/обратной линии защищают котел от перегрева, проверяя максимальную выходную температуру (97C при включенной горелке или быстрый рост температуры выше 110C в течение 3 секунд).

Дополнительные условия, связанные с расходом теплоносителя в системе отопления:

- контроль скорости роста температуры (максимальная динамика прироста температуры = 10К/сек.)- контроль разницы температуры между подачей и обраткой:

Если T больше 30K - горелка работает с мин. мощностью в течение 10 минут

Если T больше 35K - на дисплее появится ошибка F23.

Если ошибка повторится 5 раз, котел выключится с окончательным определением ошибки F23, после чего потребуется "перезапуск" ("reset").

Если горелка работает как минимум 60 секунд, счетчик переустанавливается на ноль.

Сервисное меню параметров настройки газовых котлов Протерм Gepard

Ввод в сервисный уровень возможно помощью кода.

Последовательность нажимания кнопок для входа в сервисное меню:

- нажать кнопку MODE (1) мин. 7 сек.; на дисплее покажется номер 0- помощью кнопок + или – (2) настройте номер 96 или 35- нажмите кнопку MODE

На дисплее покажется первый параметр сервисной уровни (d 0).

Изменение значения параметра:

- Параметр надо выбрать кнопками + или – (2)- Помощью кнопки MODE (1) подтвердит его настройку. На дисплее меняется символ = и значение- Кнопками + или – (2)можно изменить его значение- Изменение значения автоматически запишется в память после 3 секунд и покажется символ =- Для ввода в сервисную уровень нажмите кнопку MODE

Для ввода в уровень для потребителя нажмите кнопку MODE в течение 3 секунд.

Автоматический ввод в уровень для потребителя без нажимания кнопки в течении 15 минут.

Параметры сервисного меню котла Протерм Гепард

d.00 - Максимальная мощность в контуре отопления

Для моделей 12 кВт - заводская настройка 12 кВтДля моделей 23, 25 - заводская настройка 15 кВтДля моделей 30 кВт - заводская настройка 20 кВт

d.01 - Выбег насоса в отопление

Диапазон настройки - 2-60 минут

d.02 - Настройка режима антициклирования

Повторное включение горелки после очередного выключения. Данная функция настраивается только для работы в отопительном контуре. Диапазон настройки - 2-60 минут

d.04 - Температура в бойлере (если подключен НТС датчик) (касается только одноконтурных котлов)

Изображает температуру в бойлере (NTC 1)

d.09 - Температура ОВ (расчётная величина)

Изображается желаемая температура ОВ, рассчитанная в зависимости от температуры снаружи и настроенной отопительной кривой (Только когда подключен еВus комнатный регулятор).

d.10 - Работа насоса

0 = насос не работает1 = насос работает

d.11 - Работа дополнительного насоса (аксессуар)

0 = насос не работает1 = насос работает

d.16 - Требование на отопление от комнатного регулятора (подключен на клеммник X17)

0 = выключенный (нет требования)1 = включённый (требуется отапливать)Если на клеммнике, перемычка всегда будет 1

d.17 - Способ управления

В зависимости от управления температурой на подаче или обратке 0 = на подачи 1 = на обратке

d.18 - Режим работы насоса

0 = с горелкой; насос работает, если работает горелка1 = с комнатным регулятором2 = постоянная работа: насос работает, пока настроен режим ЗИМА.

d.19 - Настройка скорости насоса настенного котла Protherm Gepard 23 mtv/23 mov, 11 mtv

0 = работа горелки: в контуре отопления автоматическая скорость, при подготовке ГВС макс. скорость, после выключения горелки мин. скорость.1 = Мин. скорость в контур отопления, при подготовке ГВС макс. скорость2 = в отопление автоматическая скорость, при подготовке ГВС макс. скорость3 = всегда макс. скорость насоса

d.21 - Функция Комфорт

1 = функция Комфорт включена0 = функция Комфорт выключена

d.22 - Требование на нагрев ГВС (NTC датчиком, термостатом или датчиком расхода)

0 = нет требования на нагрев ГВС1 = есть требование на нагрев ГВС (нагрев бойлера или отбор ГВС)

d.23 - Требование на отопление

0 = нет требования на отопление1 = есть требование на отопление

d.24 - Положение прессостата воздуха (только котлы турбо)

ON = включен (вентилятор работает)OFF = выключен (вентилятор не работает)

d.25 - Требование на нагрев ГВС в бойлере котлом или eBus регулятором

Разрешение нагрева ГВС внешним регулятором:0 = заблокирован нагрев ГВС1 = разрешен нагрев ГВС

d.35 - Положение 3-х ходового клапана Протерм Гепард

100 = ГВС0 = отопление40 = среднее положение

d.36 - Расход ГВС

Расход ГВС, измеренный датчиком расхода

d.40 - Температуры ОВ на подачи

Температура ОВ измерена датчиком НТС 2

d.41 - Температуры ОВ на обратке

Температура ОВ измерена датчиком NTC 5

d.70 - Положение 3-х ходового клапана (только одноконтурные котлы)

0 = рабочее положение1 = блокировка работы (блокирование трехходового клапана в среднем положении)2 = положение в контуре отопления

d.71 - Максимальная температура ОВ

Диапазон настройки от 45 до 80С

d.77 - Макс. мощность нагрева ГВС в бойлере (только одноконтурные котлы)

Ограничение макс. мощности на нагрев ГВС.

d.85 - Настройка мин. мощности котла

Этим параметром можно увеличить мин. мощность аппарата при использовании нужного типа системы отвода продуктов сгорания

d.93 - Настройка типа котла

Тип аппарата меняется в зависимости от версии модели

______________________________________________________________________________________________

kotly-gaz.ru

Газовый котел "Протерм": отзывы

Если есть необходимость отопить дом и снабдить его горячим водоснабжением, то можно выбрать котел «Протерм», отзывы о котором вы сможете прочесть в статье. Однако вы должны помнить о том, что установка данного оборудования предполагает наличие у мастера специальных навыков. Наиболее часто подобные устройства монтируются сертифицированными специалистами. Вы должны знать о том, как правильно обустроить помещение котельной, только тогда агрегат будет работать эффективно, а его эксплуатация будет безопасной.

Технология обустройства котельной для газового котла "Протерм"

Котел «Протерм», отзывы о котором достаточно часто самые положительные, должен устанавливаться в специально обустроенных помещениях. Если пренебречь данными правилами, то это может стать причиной штрафных санкций и несчастных случаев. Если речь идет об одноконтурном оборудовании, мощность которого составляет 60 киловатт или меньше, то его установка может производиться в любом помещении дома. Если же вы приобрели двухконтурный котел, то на кухне устанавливать его строго запрещено.

Дополнительные правила

Оборудование, общая мощность которого не больше 150 киловатт, можно установить в помещении на любом этаже дома. А вот в ванной, в санузле или жилых комнатах установка агрегата запрещена. Котлы «Протерм-Медведь», отзывы о которых только лишь самые положительные, могут обладать и более высокой мощностью, предел которой варьируется от 150 до 350 киловатт. При этом монтаж агрегата должен производиться исключительно в цокольном или на первом этаже. Помимо прочего, установка агрегата на кухне влечет изменения нормативов площади комнаты. Таким образом, на 1 киловатт мощности должно приходиться 0,2 метра кубических помещения.

Отзывы о котлах с точки зрения мощности

Газовый котел «Протерм», отзывы о котором важны любому потребителю, продается в магазинах в широком ассортименте. При выборе оборудования важно учесть мощность. Этот параметр является основным, а его показатели будут зависеть от размера помещения. Рынком представлен достаточно широкий ряд моделей, что позволяет подобрать устройство для выполнения конкретных задач. Для того чтобы качественно обогреть 10 квадратных метров, необходимо выбрать оборудование, мощность которого составляет 1 киловатт. При этом здание должно быть хорошо утеплено, а высота потолков не должна быть больше 3 метров. Если у хозяина нет времени или желания тратить свои силы на работы по теплоизоляции и герметизации, то выбирать модель необходимо с более высокой мощностью, чем та, которая прописана нормативами.

Фактор горячей воды

Выбирая газовый котел «Протерм», отзывы о котором должны быть вам известны перед приобретением, необходимо учесть важный фактор горячей воды. Если он имеет место быть, то требуемая мощность может быть увеличена на 20-50 %. Потребители советуют обратить особенное внимание на то, что подготовка горячей воды не является постоянным процессом. При этом можно отметить некоторую периодичность. Построение систем осуществляется с приоритетом на горячее водоснабжение. Когда есть потребность в горячей воде, мощность оборудования будет направлена именно на подогрев, тогда как отопительная система и вовсе перестанет работать.

Однако стоит успокоиться тем, что на температуру воздуха внутри здания это никак не повлияет. Потребители выбирают двухконтурные котлы «Протерм-Гепард», отзывы о которых вы должны прочесть перед посещением магазина. Такой выбор обусловлен тем, что прибор можно использовать даже для подогрева воды в бассейне. В данном случае мощность оборудование будет ориентироваться именно на данную нагрузку.

Отзывы о котлах с разным количеством контуров

Выбирая агрегат исключительно для отопления дома, стоит предпочесть одноконтурный котел. Если же работа оборудования будет выстроена по принципу не только обеспечения водой системы отопления, но и необходимости подачи горячей воды до точек водозабора, то оборудование должно быть двухконтурным. Как утверждают пользователи, последняя из названных моделей может быть проточной или со встроенным бойлером.

Выбирая котел «Протерм», отзывы современных потребителей о котором указывают на популярность устройства, вы можете предпочесть вариант, который снабжен современной автоматикой. Речь идет об одноконтурных агрегатах, которые способны обеспечить работу смежных контуров по типу вентиляции или теплых полов.

Покупатели, которые потребляют горячую воду в небольшом количестве, выбирают проточные варианты приборов. Они способны обеспечить подачу воды в объеме 15 литров в одну минуту. При этом вода нагревается до 30 градусов. Двухконтурные котлы со встроенным бойлером подойдут для тех случаев, когда для потребителя максимально важны более комфортные условия.

Среди основных плюсов данных приборов можно выделить возможность получения горячей воды в объеме до 200 литров, это количество в любой момент готово к использованию. Помимо прочего, наличие бойлера гарантирует поддержание определенного количества подогретой воды при отключении газа. У таких вариантов есть некоторые минусы, которые выражены в большом весе и размере, подобные приборы не столь ремонтопригодны, что характерно для агрегатов, предусматривающих наличие двух функций в одном устройстве.

Отзывы о котлах с разными вариантами управления

Котел «Протерм», отзывы о котором вы сможете прочесть в статье, способен решать определенные задачи. Оборудование может обладать встроенным микропроцессором, с помощью которого потребитель регулирует режим работы. Эти элементы гарантируют комфортное и удобное использование системы отопления. Регуляторы обладают общими чертами, которые выделены потребителям. Таким образом, можно сказать о регулировании, которое зависит от погодных условий, а также о возможности установки отопительного графика, нельзя не отметить и программирование отопления по часам. С помощью первого функционала система будет подстраиваться под внешнюю температуру. Это позволяет достичь минимальных колебаний температуры внутри здания. Вы сможете обеспечить экономию энергоресурсов и комфортное использование устройства.

График отопления

Потребители достаточно часто выбирают газовый котел «Протерм-Медведь», отзывы о котором вам наверняка будет интересно прочесть. Он обладает возможностью установки графика отопления. С помощью него можно корректировать режим, учитывая результаты эксплуатации. Температура воды, которая проходит сквозь подающую линию, будет зависеть от температуры внешнего режима. Как подчеркивают пользователи, это позволяет исключить перегрев воздуха внутри здания, что характерно для отопительных периодов весенний и осенний периоды.

Отзывы о часовом программировании

Газовый котел «Протерм-Гепард», отзывы о котором будут для вас интересными, обладает возможностью почасового программирования. При этом оборудование будет работать с учетом условий каждого дня недели, температурный режим можно прописать для каждого контура. Потребитель сможет задавать его с учетом понижения в ночное время. Покупатели отмечают, что переход на дневной режим происходит автоматически.

fb.ru

Газовый котел Протерм: напольные и настенные модели

Компания Protherm (Словакия) — популярный производитель оборудования для систем отопления, который выпускает широкий спектр котельных агрегатов, газовых, жидкотопливных, электрических и твердотопливных. Наибольшей популярностью пользуются настенные одно- и двухконтурные газовые котлы Протерм.

Благодаря обширному ассортименту, можно подобрать модель с подходящим количеством кВт мощности, с чугунным либо стальным теплообменником, камерой сгорания атмосферного типа или с принудительной подачей воздуха. Предлагаются теплогенераторы, рассчитанные на приготовление горячей воды для локальной системы.

Особенности и преимущества

Продукция компании Протерм — это современная техника, которая полностью отвечает европейским требованиям качества и безопасности. Разработчики постоянно совершенствуют и расширяют ассортимент, внедряя передовые технологии и используя лучшие технические решения.

Настенные газовые котлы Protherm и агрегаты в напольном исполнении характеризуются высоким качеством сборки, удобством в применении, надежностью. Продукция известной словацкой марки более доступна по финансовым вложениям в сравнении с котлами ведущих мировых производителей, при этом не уступает им по эксплуатационным свойствам.

К основным особенностям газовых котлов Протерм относится:

широкий модельный ряд, который включает котельные агрегаты стандартной конструкции, конвекционные и конденсационные теплогенераторы;
высокий КПД, который достигается за счет тщательной проработки конструкции и использования комплектующих высокого качества;
неприхотливость в обслуживании;
адаптация к российским условиям — агрегаты эффективно функционируют даже при пониженном давлении в газопроводе и водопроводе.

Производитель предлагает отопительные котлы, работающие на газе и рассчитанные на установку в жилых домах, в хозяйственных и производственных постройках, в зданиях административного и коммерческого назначения.

На российском рынке представлено несколько линеек газовых котлов Protherm: двухконтурные и одноконтурные агрегаты носят название какого-либо из животных.

Настенное исполнение

Настенные газовые котлы Протерм легко монтируются, занимают минимум места, отличаются стильным лаконичным дизайном. В конструкцию агрегата входят все необходимые элементы для подключения и безопасного функционирования отопительного оборудования в составе автономной системы.

Серия Протерм Пантера. Включает одноконтурные и двухконтурные котельные агрегаты, с атмосферной или закрытой камерой сгорания. Предлагаются модели мощностью от 12 до 35 кВт. Отопительный теплообменник выполнен из меди. У двухконтурных агрегатов имеется пластинчатый теплообменник (материалом изготовления служит нержавеющая сталь), что обеспечивает быстрый нагрев воды для локальной ГВС. Производительность достигает 16,8 л/мин. За счет использования композитных материалов повышена долговечность гидроблока. Усовершенствована система безопасности, благодаря применению коммуникационной шины eBus к котлу можно подключать термостаты и беспроводные системы управления отоплением, что повышает удобство использования агрегата.

На видео — обзор газового котла Protherm Pantera:

Серия Протерм Gepard. В нее входят двухконтурные теплогенераторы, мощность которых составляет от 12 до 23 кВт. Protherm Гепард 23 MOV, 12 MOV — агрегаты с атмосферной камерой сгорания, которые подсоединяются к стандартному дымоходу. Теплогенераторы Protherm Гепард 23 MTV, 12 MTV имеют камеру сгорания закрытого типа, для выведения продуктов сгорания и подачи воздуха к горелке используется коаксиальный дымоход. Нагрев воды для ГВС осуществляется пластинчатым теплообменником из нержавейки, производительность агрегата составляет 11 л/мин. Котел Протерм Гепард в новых модификациях снабжен дисплеем с увеличенной яркостью подсветки. Гидроблок выполнен из современного композитного материала, за счет использования новой разработки, пневматического газового клапана SIT, снижен уровень шума в процессе работы котла.

Серия Протерм Ягуар. В нее входит двухконтурная модель Ягуар 24 JTV, мощность которой составляет 24 кВт. Камера сгорания — закрытая, теплообменник для быстрого нагрева горячей воды — пластинчатый, из нержавейки. Вода для ГВС нагревается со скоростью 10,7 л/мин. Компактный газовый двухконтурный агрегат рассчитан на дома с поквартирным отоплением. Ягуар 24 рассчитан на эксплуатацию в России и способен устойчиво функционировать при пониженном давлении в газопроводе и/или водопроводе.

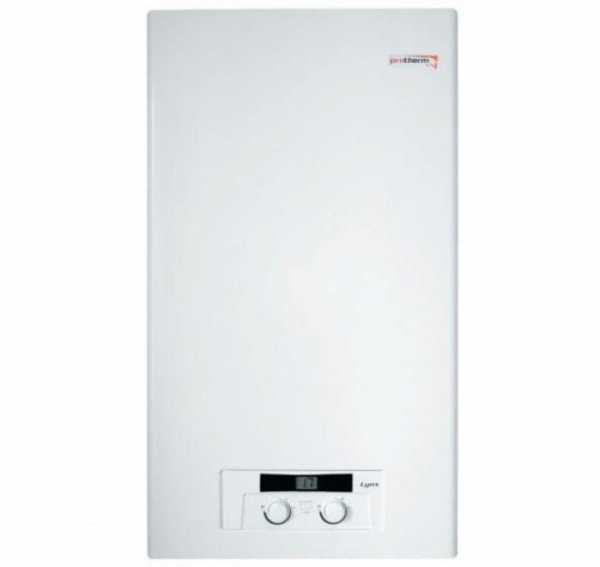

Серия Протерм Рысь. Это агрегаты конденсационного типа, камера сгорания является закрытой. Настенный газовый котел данной серии — это одноконтурная модель, мощность которой составляет 25 кВт или 30 кВт, либо двухконтурная мощностью 18 кВт или 25 кВт. Двухконтурный газовый котел снабжен системой для независимой регулировки температуры жидкости в контурах отопления и ГВС. За счет технологии отбора теплоты у дымовых газов, конденсационные агрегаты отличаются повышенным КПД и более экономно расходуют топливо.

Настенные агрегаты, работающие на газе, по своей функциональности не уступают электрическим моделям, при этом значительно дешевле в эксплуатации. Если дом не газифицирован, либо регулярны перебои с подачей магистрального газа, в качестве основного или дополнительного источника тепла рекомендуется использовать электрокотел Protherm Скат, популярностью пользуется одноконтурная модель мощностью 21 кВт.

Напольное исполнение

Напольные газовые котлы Protherm обеспечат обогрев дома или постройки иного назначения. Для подготовки горячей воды можно выбрать модель со встроенным бойлером или подключить к одноконтурному агрегату отдельный бойлер косвенного нагрева. Широкий ассортимент моделей дает возможность приобрести напольный газовый котел Protherm подходящей мощности и функциональности, в том числе найти теплогенератор для энергонезависимой автономной отопительной системы.

Protherm Медведь KLOM - напольный газовый чугунный котёл, в состав которого входит модулируемая горелка и система электророзжига. Агрегаты данной серии являются одноконтурными и требуют установки в специально отведенном помещении с дымоходом. Мощность теплогенератора зависит от модификации: модель Протерм 20 КЛОМ — 17 кВт, Protherm Медведь 30 KLOM — 26 кВт, Protherm Медведь 40 KLOM — 35 кВт, Протерм 50 KLOM — 44 кВт. К преимуществам серии относится долговечность котлов за счет использования серого чугуна в качестве материала для теплообменника.

Protherm Медведь TLO — серия одноконтурных котлов с открытой камерой сгорания и теплообменником из серого чугуна. К особенностям серии относится пьезорозжиг, благодаря которому газовый напольный агрегат является электронезависимым. Различается 4 модификации оборудования в соответствии с мощностью: 20 TLO — 18 кВт, 30 TLO — 27 кВт, 40 TLO — 35 кВт, 50 TLO — 44,5 кВт.

Напольный агрегат Protherm Медведь TLO

Protherm Медведь KLZ — котельные агрегаты с теплообменником из серого чугуна и атмосферной камерой сгорания. Предусмотрена система электророзжига. Напольные газовые котлы марки Protherm данной серии отличаются встроенным бойлером емкостью 90 литров. Напольные двухконтурные агрегаты различаются по мощности: 50 KLZ — 44,5 кВт, 40 KLZ — 35 кВт, 30 KLZ — 26 кВт, 20 KLZ — 17 кВт. Теплогенераторы данной серии оборудованы управляющей автоматикой и коммуникационной шиной eBus для подключения термодатчиков и системы дистанционного управления. Предусмотрена возможность работы с терморегулятором Thermolink P.

Протерм Медведь PLO — вариант отопительных котлов Protherm, теплообменник которых выполнен из долговечного серого чугуна. Это одноконтурные агрегаты с атмосферной камерой сгорания, рассчитанные на монтаж в помещениях любого типа, включая жилые. Розжиг горелки выполняется пьезоэлементом. Производитель предлагает 5 модификаций котельных агрегатов различной мощности: 20 PLO — 17 кВт, 30 PLO — 26 кВт, 40 PLO — 35 кВт, 50 PLO — 44 кВт; 60 PLO — 49 кВт. Регулировка мощности двухступенчатая, предусмотрены системы противозамерзания и автодиагностики. Агрегаты отличаются экономичностью и КПД свыше 90%.

Протерм Гризли KLO — это одноконтурные агрегаты Protherm напольные с атмосферной камерой сгорания и теплообменником из чугуна, оснащенные системой электророзжига. Работают на магистральном газе. В соответствии с мощностью различаются модели Гризли KLO на 65/85/99/130/150 кВт. Агрегаты снабжены автоматизированной системой управления, предусмотрена возможность программировать котел, что позволяет регламентировать работу оборудования и поддерживать комфортный уровень температуры без постоянного контроля. Котлы Гризли подходят для установки в каскаде (до 16 агрегатов в системе). К преимуществам относится пониженный уровень шума, разделитель обратного теплоносителя, благодаря которому отопительный контур работает максимально эффективно.

Напольный агрегат Protherm Медведь KLO

Протерм Волк KSO — серия стальных котельных агрегатов для энергонезависимых отопительных систем с естественным движением теплоносителя. Для розжига горелки предусмотрен пьезоэлемент. Модельный ряд включает две модификации: Protherm Волк 12 KSO — 12 кВт и Волк 16 KSO — 16 кВт. Агрегаты имеют одноступенчатую регулировку мощности и характеризуются высокой надежностью, благодаря простоте конструкции.

Итоги

Долгий срок эксплуатации и надежность газовых котельных агрегатов словацкой компании Protherm базируется на применении высококачественных комплектующих и материалов, устойчивых к коррозии и температурным воздействиям.

profiteplo.com

Технические характеристики газового котла Гепард от Протерм

Газовый котел Гепард выпускает компания Протерм. В принципе, она неплохо себя зарекомендовала на российском рынке, но вот с данными аппаратами поначалу были проблемы. У некоторых котлов возникали проблемы с программным обеспечением и работой «мозгов». Со временем производители учли это, и теперь уже возникновение ошибок, скорее, исключение из правил. К комплектующим нареканий нет, их качество вопросов не вызывает.

Котел Гепард – двухконтурный

Начнем с того, что газовый котел Гепард двухконтурный. Это значит, что данный агрегат может одновременно греть теплоноситель для системы отопления, а также воду для ГВС. Это возможно благодаря двум теплообменникам.

В камере сгорания над пламенем устанавливаются теплообменники – это змеевики, по которым течет вода. Они сделаны из меди, для увеличения площади теплообмена на змеевике есть оребрение. Поэтому за то короткое время, которое жидкость находится в теплообменнике, она успевает нагреться до выставленного пользователем уровня.

Для отопления устанавливается температура теплоносителя во всей системе, а для ГВС – степень нагрева в проточном режиме. Максимально допустимая температура воды для ГВС – 65 градусов. При расходе 11,4 л/мин дельта температур составляет 30 градусов.

Например, если подпитка из водопровода идет с температурой 15 градусов, то котел может выдавать по 11,4 литра воды в минуту с температурой 45 градусов. Котлы Гепард оснащены функцией горячего старта. Всего за 2 секунды аппарат греет проточную воду до необходимого уровня. То есть, открывая кран, не нужно сливать воду, которая не успела нагреться.

У котла Гепард два режима отвода дыма

В линейке представлено две модели нагревателей:

с естественным отводом дыма 23 MOV;
с принудительным отводом дыма 23 MTV.

Эту информацию про котел Протерм Гепард можно узнать в инструкции. В агрегатах с естественной тягой камера горения открытого типа, то есть негерметичная. Воздух для пламени в таких нагревателях поступает из помещения, в котором он установлен (точнее, подвешен на стену, т.к. все они настенные). Это ни хорошо ни плохо. Просто нужно чаще проветривать помещение. Для таких котлов нужен стационарный дымоход. О том, как устанавливать дымоход для газового котла, мы уже писали, так что не будем повторяться.

Не беда, если нет возможности установить стационарный дымоход, т.к. для агрегатов с принудительным отводом дыма он не нужен (см. Бездымоходные котлы). Такие котлы Гепард называются коаксиальными. Дым выходит через коаксиальную трубу. Её выводят на улицу прямо через стену, что очень удобно. Преимущество коаксиального дымохода в том, что он не только выводит дым, но и подает кислород в камеру горения. Кстати, она в таких агрегатах герметичная.

Учитывая, сколько весит 1 секция чугунной батареи, нужно позаботиться о надежной ее фиксации.

Стальная батарея гармошка намного легче, но и тепло аккумулирует хуже.

Циркуляция газов в коаксиальном дымоходе (в обоих направлениях) принудительная. За это отвечает установленный над камерой горения вентилятор. Он работает от сети, поэтому такие котлы потребляют больше электроэнергии.

Комплектация и технические характеристики котлов Гепард

Газовый котел Гепард независимо от модели подключается к электросети. Где бы вы ни жили, всегда случаются скачки напряжения или отключения. Поэтому, чтобы работа отопления и ГВС была беспрерывной, рекомендуется устанавливать ИБП для котла (источник бесперебойного питания). В комплектацию котла Гепард входит:

двухступенчатый циркуляционный насос;
расширительный бак на 5 л;
микропроцессор с возможностью подключения выносного термодатчика и разъёмом eBus;
электрозащита IPX4D.

Перенос батареи на лоджию, согласно закону, запрещен. Обязательно нужно переделывать проект.

Есть разные виды терморегуляторов для батареи отопления: ручные и автоматические.

Для ГВС есть патрубок подпитки. Его также можно использовать для заполнения системы отопления. На фасадной части есть ЖК-дисплей. Технические характеристики:

мощность: мин. 9 кВт, мах. для 23 MOV 23 кВт, а для 23 MTV 24,6 кВт;
КПД для 23 MOV 89,5%, а для 23 MTV – 91,1%;
температура отводящихся газов 110 градусов;
максимальная температура теплоносителя – 83 градуса, ГВС – 65 градусов;
максимальное рабочее давление отопления – 3 атмосферы, ГВС – 10 бар;
энергопотребление для 23 MOV 92 Вт/час, а для 23 MTV – 156 Вт/час.

Оба котла имеют одинаковые габариты (высота/ширина/глубина) 74х41х31 см. Вес без воды – 13 кг.

Отзывы пользователей

Котлы Протерм Гепард, по отзывам, изначально были немного «сыроваты». Часто возникали проблемы с микрочипом, который может без причины выдавать ошибки, неправильно регулировать работу агрегата. Кроме этого, котел нужно правильно подключать к сети. Речь о том, что нельзя на контакт фазы давать ноль и наоборот. Согласно инструкции котел нужно подключать к однофазной трехпроводной сети (220 Вт). Три провода – это фаза, ноль и заземление.

utepleniedoma.com
