Обзор электрических котлов отопления для загородного дома. Электрокотел характеристики

отзывы, характеристики, расход электроэнергии, цены

Отопление частного дома электрокотлом – удовольствие недешевое, но порой единственно доступное. К тому же зачастую системы автономного обогрева оснащаются такими приборами только в виде резерва, например, если потухнет твердотопливник. Сами электрокотлы можно купить относительно недорого, в обслуживании они тоже особых проблем не создают. Но из-за большого расхода энергии покупателям приходится тщательно подбирать оборудование по характеристикам и экономичности.

Особенности использования электрокотлов

Оглавление:

Разновидности электрокотлов
Критерии выбора
Отзывы пользователей
Расценки и характеристики моделей

Виды и особенности электрокотлов

1. ТЭНовые электрические котлы отопления.

Роль нагревателей здесь играют трубчатые элементы – такие же, как в бойлере или чайнике, только мощнее. Эти приборы могут работать как в системах, заполненных водой, так и с антифризами. Их недостаток – высокая температура на поверхности ТЭНов, что приводит к появлению накипи. Если ее вовремя не убирать, КПД, по отзывам специалистов, падает до 70%. Но гораздо хуже, что нагреватель от этого может просто сгореть.

Устройство котла с ТЭНом

2. Ионные или электродные.

Очень компактные электрокотлы для отопления осуществляют нагрев воды в системе косвенно. Расположенные в их корпусе электроды сами тепло не выделяют, а пропускают ток через жидкость. В результате изменяется движение потоков отрицательных и положительных частиц, а встреченное ими сопротивление порождает тепловую энергию для обогрева вашего дома.

Ионные электрические котлы имеют очень маленькие размеры, лучшую «скорость» и невысокую стоимость. Но для их эффективной работы нужна, во-первых, правильная вода с соответствующим удельным сопротивлением, а во-вторых, регулярная замена электродов, которые постепенно тают. По отзывам, самостоятельно устанавливать или обслуживать такие агрегаты очень сложно, и вообще они требуют постоянного контроля. А к системам отопления с чугунными радиаторами или трубами электродники и вовсе подключать нельзя.

Электродные устройства

3. Индукционные электрические котлы отопления .

Электромагнитная индукция тоже способна увеличить температуру теплоносителя, при этом без прямого контакта с ним. То есть никаких наростов на нагревательном приборе не будет, а сам он прослужит долго. Одна беда – хорошее оборудование с индукционной катушкой стоит в несколько раз дороже классических агрегатов. А специалисты в своих отзывах не рекомендуют использовать подобные системы при теплопотерях зданий свыше 200 кВт/сут – невыгодно.

Индукционный котел

4. Резистивные электрические котлы.

Принцип их работы похож на процессы в ТЭНовых моделях, но в качестве нагревающегося сопротивления выступает слой вольфрама, запаянный в толстую пленку. Он греет участок трубы, то есть тип носителя, циркулирующий внутри, для него значения не имеет. И хотя резистивное оборудование просто так не купить, оно считается наиболее эффективным. По сути это самый экономичный электрокотел, снижающий затраты по отоплению примерно на четверть. Но и стоимость его очень высока.

Примерное энергопотребление

Стоит ли вообще использовать для обогрева электрокотел или лучше приобрести более экономичный вид оборудования? То, что КПД таких приборов вплотную приближается к единице, еще не означает выгодного решения проблемы с отоплением. Цена электроэнергии немаленькая, а «кушать» ее ваш котел будет весь сезон и помногу.

Сперва сделайте ориентировочный расчет для своего дома по такой схеме:

1. Требуемая производительность в киловаттах – площадь отапливаемых помещений, поделенная на 10.

2. Величина теплоты – полученная в п.1 мощность, умноженная на суммарное время функционирования прибора за сутки. Здесь уже нужно знать, будет ли обогрев частного дома электрическим котлом «главным» или резервным. Для первого варианта по минимуму можно взять 12 ч, в случае с комбинированной системой – вычесть время работы основного оборудования.

3. Суточную величину удобнее сразу перевести в показатели за месяц – умножаем на 30. Чтобы выйти на годовую цифру – еще на 7 (столько обычно длится холодный сезон).

Пример подключения

Подсчитав таким образом расход электроэнергии, не спешите пугаться – результат еще нужно разделить на 2, чтобы приблизить его к реальному режиму работы системы отопления. На максимальной мощности эксплуатируется от силы 2-3 месяца. В остальное время температура за окном не -20, а значит, и энергопотребление будет регулироваться в сторону уменьшения.

Определив расход по действующим тарифам, рассчитайте, в какую сумму вам обойдется электрообогрев за год и за каждый месяц отопительного сезона. Только после этого можно решать, насколько целесообразной будет покупка.

Что учесть покупателю?

Помимо приведенной в нашем обзоре классификации существует и более простое разделение электрокотлов отопления на виды, понятное любому человеку. Зачастую на эти параметры он и ориентируется при выборе.

1. Способ монтажа:

Настенные электрические котлы отопления чаще устанавливают в квартирах и небольших частных домах. Эстетичные и аккуратные, они могут развивать довольно серьезную мощность.
Напольные – это уже промышленные или полупромышленные модели, выдающие от 24 кВт и выше.

2. Подключение к электросети:

Однофазные – экономичные электрокотлы небольшой производительности достаточно включить в розетку на 220 В.
Трехфазные – приборы средней и высокой мощности, нагрузку от которых обычная бытовая сеть уже не выдержит. Под них нужно специально вести линию на 380 В.

3. Число подключаемых веток: здесь, как у всех котлов отопления, идет разделение на одно- и двухконтурные модели. Первые работают только на обогрев, вторые дополнительно обеспечивают частный дом горячей водой в кранах.

4. Все эти особенности нужно учитывать при выборе, но главной по-прежнему остается производительность. От нее зависит, сколько потребляет электроэнергии электрокотел отопления, и какую площадь он может обогреть. Необходимый минимум — 100-110 Вт на квадратный метр, но чем хуже изолировано жилье, тем большая мощность должна быть у прибора. В идеале следует сделать расчет теплопотерь всей постройки для самых низких температур в регионе, а результат увеличить на 3-5%, чтобы получить искомую производительность.

Схема обогрева дома

5. Поскольку подобное оборудование технически более сложное, чем аналогичные газовые и твердотопливные модели, нужно еще правильно выбрать подходящие электрокотлы для отопления частного дома. Автономные системы предъявляют к ним определенные требования:

Сила тока – не выше 35-40 А.
Диаметр патрубков электрокотла – в соответствии с подключаемым контуром, но не меньше 1 ½ ″.
Давление в системе – максимум 3-6 атм.
Регулировка мощности – хотя бы в пределах 2-3 ступеней.

Кроме параметров электрического котла отопления придется поинтересоваться, на что способна сама сеть. Например, в загородных домах напряжение может быть слабым и падать по вечерам до 150-180 Вт, а большинство импортного оборудования при такой нагрузке даже не включится. Имейте в виду, что слишком мощный электрокотел в 10-15 кВт уже будет отбирать напряжение у соседей по улице. Также поинтересуйтесь характеристиками трансформатора, от которого запитаны дома в вашей части поселка. Нередко для подключения электрокотла высокой производительности приходится тянуть ветку в обход.

Мнения покупателей

_21-100 «Третий год эксплуатирую на даче одноконтурный Protherm Скат 9. Что сказать? Электрокотел надежен, компактен, прост в управлении. На мой вкус, даже чересчур – так и тянет подключить парочку датчиков и сделать какой-нибудь выносной блок + ДУ, чтобы не бегать к нему. Из минусов – отсутствие защиты от скачков в сети, шумноват внутренний насос, да и отопление дома с таким электрокотлом никак не назовешь экономичным».

Дмитрий, Москва.

sl09-100 «В частном доме стоит Зевс от Ferroli на 6 кВт – выбирал по отзывам в Сети в помощь дровяному камину. Залил в систему отопления глицерин, так как дом посещаем нерегулярно. В первую же зиму вылезла проблема – электрокотел не запустился из-за низкой температуры носителя (на тот момент +1°С). Прогрел все подручными средствами до +5°С, только тогда он включился. В остальном работает хорошо, если стабильное напряжение. В первые сутки расход по электроэнергии получился не экономичный – около 100-120 кВт».

Станислав, Новосибирск.

_21-100 «По долгу службы довелось столкнуться с ионным котлом – я раньше это чудо техники видел только на картинках с описанием. По факту: Галан (как помнится) отказал на третий месяц работы. Вытащили стержни в непонятном налете – сняли его аккуратненько наждачкой. Попробовали, а электрокотел греет слабо. Долго бились, пока не докопались до истины: хозяева залили в контур обычную воду. Только когда на следующий день поменяли теплоноситель, все наладилось. В общем, капризная техника».

Владимир Хабаров, Санкт-Петербург.

_21-100 «Мы с поисками электрокотла намучились: перерыли кучу информации, перечитали горы отзывов и запытали насмерть десяток консультантов. Выбрали Эван Warmos-QX на 12 кВт. Отопление загородного дома рассматривалось только электрическое, а у нас еще и теплые полы в некоторых помещениях. В модели есть все, что нужно: 3 режима мощности, вход под отдельный датчик, свой термостат. Дорого, но когда нам настроили электрокотел, я почувствовала себя хозяйкой «умного дома» – пусть только на зимнее время».

Александра, Московская область.

Цены и характеристики

Модель	Мощность, кВт	Ступени	КПД, %	Размеры (ШхВхГ), мм	Цена, рубли
ТЭНовые электрокотлы
Zota-3 Lux	1 – 3	3	до 99	290х730х160	15 800
Эван Expert 7,5	0,8 – 7,5	9	93	420х775х302	45 100
Ferroli Zews 12	3 – 12	6	99	440х740х340	29 500
Электродные котлы (ионные)
Галан Очаг-5	0 – 5	3	98	110х320х80	10 900
Stafor Eko 5-10	5 – 10	—	до 99	150х400х150	53 280
Индукционные котлы
Инэра Prof SAV-10	0 – 10	3	до 98	121х1000х121	48 000
Miratron А015	1,5 – 15	5	98	400х1600х300	65 000

obogrevguru.ru

Электрокотел для отопления: инструкция по монтажу своими руками, расчет мощности, схема подключения, технические характеристики, производители

Какими бывают отопительные электрокотлы? Как выбрать котел? Хорошая ли в принципе эта идея — отапливаться электричеством?

Мы расскажем об этом, а заодно развеем несколько мифов, сопровождающих этот тип отопительных приборов.

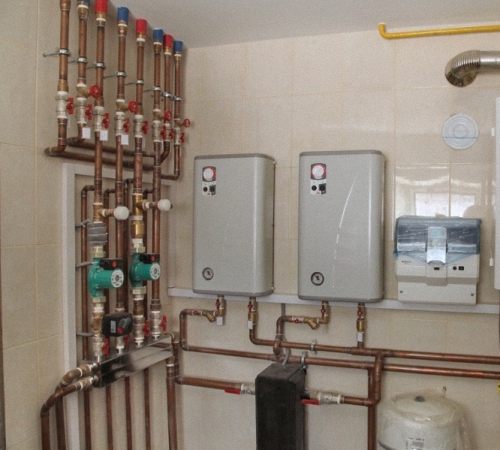

Так может выглядеть котельная с электрическим котлом. Как мы выясним позже, это не единственный и не лучший вариант монтажа.

Общая информация

Обычные бытовые электрокотлы для отопления — это в своей основе несложные устройства, состоящие из мощного (как правило, до 24 КВт) нагревателя и циркуляционного насоса. Впрочем, к примеру, российская компания Эван производит электрические котлы мощностью до 240 КВт.

Однако: для циркуляции теплоносителя может использоваться и естественная конвекция — тот факт, что горячая жидкость благодаря меньшей плотности стремится вверх.

Начнем с развеивания легенд и срывания покровов.

Отопительный электрокотел, использующий прямое превращение электрической мощности в тепловую — крайне неэффективное устройство, предлагающее самый дорогой из способов обогрева жилья.Однако нужно признать, и один из самых удобных: автоматическая регулировка, компактность котла и отсутствие продуктов сгорания являются несомненными плюсами.
Один из частых поисковых запросов — » экономичные электрокотлы отопления». Сам факт его наличия заставляет оплакать систему нынешнего образования.Дело в том, что в любом нагревательном приборе КПД равен 100 процентам. ВСЕ потраченное электричество полностью превращается в тепло внутри дома.Даже то, которое идет на поддержание работы циркуляционного насоса. Экономные электрокотлы для отопления — миф, выгодный исключительно их продавцам.
Вместе с тем по эффективности нагрева помещения разные системы отопления с электрокотлами для отопления частных домов могут отличаться, и довольно сильно.Причина в том, что распределить тепло внутри дома можно по-разному. Котел, расположенный в подвале, будет явно менее эффективен, чем котел в комнате: часть тепла ведь теряется на его корпусе, не передаваясь теплоносителю.

Вынесенные в отдельную котельную, котел и бойлер будут бесполезно рассеивать 100-200 КВт/ч ежемесячно.

Водяной теплый пол будет куда эффективнее радиаторов: температура в помещении распределится более рационально, горячий воздух не станет бесполезно скапливаться под потолком. Программируемый котел может прогревать дом, когда действует более низкий ночной тариф на электричество.

Наконец, простое снижение средней температуры в помещении на 2 градуса дает в среднем 20% экономии. Достаточно лишь хорошо продумать размещение отопительных приборов и направление конвекционных потоков воздуха.

Что в сухом остатке?

Достоинства отопления электрическим котлом

Отсутствие продуктов сгорания и вообще какого-то влияния на состав атмосферы в доме.
Удобство управления. Вы можете не заниматься регулировкой, а просто задать необходимую температуру теплоносителя или, при наличии внешнего термодатчика, воздуха.
Безопасность. Ни отравление угарным газом, ни взрыв газа вам не грозит.
Отсутствие необходимости хранить топливо. Поленница или склад угля во дворе не понадобятся.
Простота монтажа. Подключить котел к питанию и системе отопления своими руками несложно. Для сравнения — геотермальный тепловой насос вы самостоятельно в эксплуатацию не введете.

Три вентиля, фильтр и провод от щитка — вот и все подключение.

Достоинства неоспоримы; но какова их цена?

Недостатки электрокотлов

Основные несовершенства котлов лежат в самой основе концепции их работы.

Прямой нагрев теплоносителя — глупое и расточительное использование ресурсов. Тепловые насосы существуют уже не первое десятилетие.Простое перераспределение тепла, перекачка его с улицы куда более выгодна: экономия электричества будет как минимум трехкратной (в случае использования насосов грунт-вода или вода-вода соотношение тепловой эффективности и потраченной электроэнергии может достигать 6:1).
Электрокотлы отопительные придуманы достаточно давно, и за последние десятилетия принцип их работы менялся мало.В основе — нагрев теплоносителя для переноса тепла в пределах дома. Однако за прошедшее время появились и стали дешевыми низкотемпературные нагреватели, в том числе керамические и пленочные.Они позволяют более гибко управлять нагревом жилья, избежать рассеивания тепла при его транспортировке теплоносителем, распределить нагрузку по электрической сети дома.
Наконец, в качестве теплоносителя обычно используется вода. Раз так — использование электрокотла для дачи или загородного дома под вопросом: при выключенном котле радиаторы и трубы будут разморожены.Отопление дачи электрическими конвекторами или масляными обогревателями этой проблемы лишено.

Конвектора не боятся морозов. Кроме того, они равномерно распределят нагрузку по электрической проводке дома.

Однако: лазейкой будет замена теплоносителя на масло или антифриз.

Выводы

Стоит разграничить отопление электричеством и отопление электрокотлом. Первое — удобно и зачастую безальтернативно. Второе… Скажем так: применение электрокотлов уже давно не является самым эффективным способом обогрева жилья.

Типы котлов

Технические характеристики, которые указываются в спецификациях котла, обычно сводятся к потребляемой мощности, габаритам и диаметру резьбы на входе и выходе. Принцип работы котла большинству владельцев не очень-то интересен. Мы, однако, проявим любопытство.

Начнем с общих для всех типов котлов особенностей.

Схема подключения электрокотла отопления зависит от его пиковой мощности.

Если он потребляет не больше 3,5 КВт, котел может быть подключен к обычной электрической розетке.
Котлы мощностью 3,5 — 7 КВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 вольт. Отдельный кабель — не каприз производителя: инструкция по электрической безопасности ограничивает максимальный ток на розетке 16 амперами.
Котлы с электрической мощностью от 7 киловатт питаются ТОЛЬКО от 380 вольт.

подключение электрокотла к системе отопления

Большая мощность означает большие токи и, как следствие, перегрев проводки. При большем напряжении питания ток будет меньше.

Во всех случаях заземление является обязательным.

Расчет мощности электрокотла отопления отталкивается от многих факторов.

На необходимую тепловую мощность влияют:

Высота потолков. Чем они выше — тем больше общий объем воздуха в помещении.
Материал и толщина стен. Понятно, что 10 сантиметров железобетона пропускают куда больше тепла, чем сип-панель толщиной 20 сантиметров.
Количество и площадь окон, тип рам (у дерева и металлопластика проницаемость для сквозняков и утечек тепла различаются в разы), количество камер и тип стеклопакета (двухкамерный с энергосберегающим стеклом пропускает почти вдвое меньше тепла, чем однокамерный).
Тип крыши, наличие или отсутствие чердака или мансарды.

Однако при выборе котла хорошим тоном считается закладывать некоторый запас по пиковой мощности, поэтому обычно берется за основу простая формула: мощность котла в киловаттах равна одной десятой площади дома в квадратных метрах. Так, для дома в 100м2 нужен 10-киловаттный электрический котел.

Можно сделать поправки на климат.

Что же с принципами работы?

Котлы на ТЭНах

Несколько обычных трубчатых нагревателей размещены внутри емкости с проточной водой. Циркуляцию обеспечивает насос; частью конструкции является расширительный бак. Мощность регулируется ступенчато, включением одного или нескольких 1,5- или 2-киловаттных нагревателей.

Пользователь при необходимости может принудительно задать максимальную мощность, в пределах которой котел может динамически менять потребление.

Проблемы этого типа котлов хорошо изучены за много лет эксплуатации:

При утечках воды ТЭНы перегреваются и сгорают. Отключать их должна автоматика, которая срабатывает не всегда.
Накипь на трубчатых нагревателях со временем вызывает некоторое падение мощности и опять-таки делает возможным перегрев ТЭНов. Впрочем, при циркуляции воды в замкнутом контуре количество содержащейся в ней извести недостаточно для того, чтобы накипь стала проблемой.
Котел волей-неволей имеет солидные габариты. ТЭНы и емкость для них немаленькие.

Принципиальная схема котла на ТЭНах.

Электродные котлы

Внутри котла находится группа электродов внутри трубы из диэлектрика. При разнице потенциалов, на них через воду благодаря растворенным в ней солям начинает течь ток, который, собственно, и вызывает ее нагрев.

Электродные котлы для отопления частного дома очень компакты и, как правило, имеют внешний блок цифрового управления. Основное их достоинство — абсолютная безопасность. При разгерметизации системы отопления и утечке воды нагрев просто прекратится: в отсутствие теплоносителя ток между электродами течь не будет.

Оборотная сторона — в том, что в качестве теплоносителя может быть использована только и исключительно вода с определенным составом (соответствующая ГОСТу «Питьевая вода»). Масло, антифриз или дистиллированная вода не применимы.

Кроме того, электроды постепенно растворяются в воде. Не очень быстро, впрочем, поскольку ток переменный: ионы начинают двигаться поочередно, то в одном, то в другом направлении 50 раз в секунду.

Типичный представитель семейства — котел Галан Очаг 2 КВт, весящий всего 900 граммов при длине 27,5 и диаметре 3,5 сантиметра.

схема подключения электрокотла отопления

Найдете на фото котел? Едва ли с первого раза.

Обратите внимание: название фирмы-производителя пишется именно так. Котлов Галант не существует, вопреки бесчисленным запросам в Гугле и Яндексе.

Индукционные котлы

Принцип их работы основан на электромагнитной индукции. Вокруг трубы из диэлектрика намотана обмотка из изолированной проволоки. Протекающий по ней ток генерирует электромагнитное поле, которое, в свою очередь, вызывает нагрев любого ферромагнетика внутри трубы.

Индукционные котлы очень компактны и не нуждаются в циркуляционных насосах, хоть и могут применяться с ними. Их устройство делает котлы практически вечными: в них нет ни движущихся, ни разрушающихся со временем элементов. Однако подача питания без воды внутри котла все же может его повредить: сердечник раскаляется за считанные секунды.

Этот тип котлов в той же степени, что и устройства с ТЭНами, равнодушен к типу теплоносителя. Тосол, спирт, дистилат — сердечнику абсолютно все равно, что греть.

Подключение к системе отопления

Как выполняется подключение электрокотла к системе отопления?

Самая простая и популярная схема обвязки — включение электрического котла с циркуляционным насосом в простую систему отопления барачного типа. Разводка представляет собой кольцо по контуру помещения, параллельно которому врезаны конвектора или радиаторы. Котел подключается вразрыв кольца.

Простейшая и надежнейшая схема отопления — так называемая Ленинградка.

Наиболее рациональная с точки зрения расходов на электричество обвязка электрокотла отопления включает:

Систему водяного теплого пола. Именно теплый пол наиболее рационально распределяет тепло в объеме помещения.
Теплоаккумулятор — теплоизолированный накопительный бак, вода в котором нагревается во время действия ночного тарифа на электроэнергию и постепенно охлаждается днем, отдавая тепло помещению.

Заключение

Дополнительную информацию о типах и подключении электрических котлов вы сможете найти в видео в конце статьи, вы убедитесь, что это достойная замена газовому отоплению. Теплых зим!

otoplenie-gid.ru

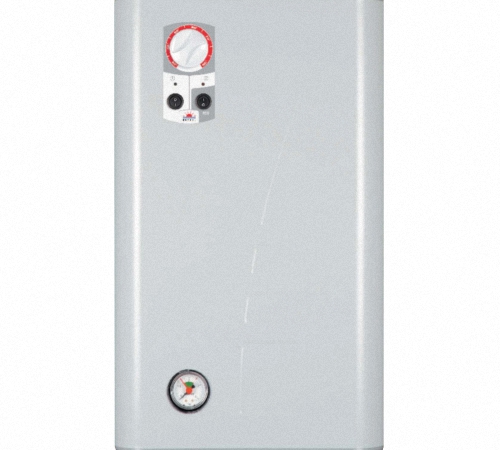

Электрические котлы KOSPEL - модели, характеристики, описание, отзывы

Электрические котлы KOSPEL предусмотрены для применения в закрытых, открытых системах обеспечения теплом, где функционирует принудительная циркуляция теплоносителя и есть возможность работать совместно с бойлером косвенного нагрева.

Модели котлов KOSPEL

Электрокотлы марки KOSPEL бывают не только источниками тепла, действующими самостоятельно. Они способны функционировать вместе с прочими приборами, как резервные. Управление котлом позволит обеспечить комфортную температуру. Есть возможность выбрать самостоятельно режим работы устройства. Котел KOSPEL очень быстро отреагирует на колебания температуры.

Котлы KOSPEL представлены моделями:

KOSPEL EKCO.Lz - котел рассчитан для использования в системах отопления. Его применяют для совместного использования с бойлером.
KOSPEL EKCO.Lp – котел используется в устройствах отопления «теплый пол», где применяется термическая защита, низкий уровень параметра обогрева.
KOSPEL EKCO.LN – в комплектовку этого агрегата входит расширительный бак.

У всех моделей котлов KOSPEL есть 6 ступеней настройки мощности. Это обеспечит экономию электроэнергии.

Характеристики котлов KOSPEL

Все модели электрокотлов марки KOSPEL имеют общие характеристики:

Нагревательные приборы, теплообменник выполнены из нержавеющей стали высокого качества. Сам теплообменник имеет вид нетеплоизолированной колбы. В ней расположены встроенные элементы нагревания.

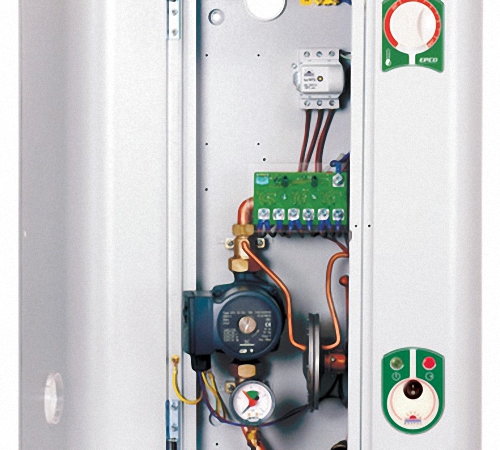

Внутри корпуса электронная плата установлена открыто, поэтому обслуживать ее и менять на новую достаточно легко.
На трубе обратного теплоносителя, сделанной из меди, расположены полупроводниковые коммутирующие элементы, что снижают вероятность пробоя, охлаждают трубы.
Мощность котла включается легко, поэтому не возникает перепадов напряжения.
Мощность котла уменьшается до половины от номинальных показателей переключателем.
Котлы имеют циркуляционный насос, мембранный датчик протока, автоматический воздухоотводчик.

Описание котлов KOSPEL

Регулировать температуру котла можно в диапазоне от 40 до 85 °С. Устройство оснащено электронным программатором. Он позволяет настраивать температуру в любое время.
Электрические котлы безопасны в эксплуатации. Встроенный термический выключатель отключит нагревательный блок, если температура теплоносителя превысит 100 °С. В устройстве установлен датчик, который ограничивает давление на 0,3 Мпа.
Электрические котлы KOSPEL обеспечивают комфорт, точную установку в помещении температуры. Обслуживающий персонал не нужен, так как работа контролируется, благодаря наличию электронных модулей управления.
При монтаже теплоносителя не нужно иметь специальные помещения, где располагаются котельные. Также не требуются дымоходы.

Котел удобно устанавливать в таких местах:

в домах, где отсутствует проводка газа;
на объектах, которые используются не очень часто;
в домах, где невозможно построить дымоход;
в местах, где не разрешается по технике безопасности пользоваться открытым пламенем.

Для безопасного использования котла нужно выполнить несколько требований:

установить дифференциальное отключающее устройство;
применить стабилизатор напряжения, чтобы защитить плату;
установить в систему фильтр, чтобы очищать котел.
