Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа. Электронный теплый пол
Как сделать теплые полы в доме
Электронные теплые полы
В истинное время тёплые полы получают всё большее применение для отопления жилых помещений. Это и понятно – за последние годы они стали более доступны потребителям в плане собственной цены, к тому-же это – совсем другой уровень комфорта, невзирая на простоту этой системы отопления,тёплые полы – на сей день самый лучший способосновного либо дополнительного (комфортабельного) отопления жилища. По собственной конструкции тёплые полы можно разделить на 2 главные группы: полы с системой аква обогрева и электронные. Стоит сходу обмолвиться,что речь тут пойдёт конкретно об электронных тёплых полах.
Принцип деяния электронных тёплых полов основан на преобразовании электронной энергии в термическую – в процессе работы нагревательный элемент прогревает цементно-песчаную стяжку (если употребляется нагревательный кабель) либо конкретно половую плитку (при использовании нагревательных матов).
Основными составляющими системы электронных тёплых полов являются: нагревательный элемент – зависимо от их выполнения это может быть нагревательный кабель либо нагревательные маты, датчик температуры и терморегулятор.
Трудно ли самому сделать тёплые полы в доме? По сущности собственной электронные тёплые полы – не что другое, как сокрытая проводка в полу, присоединенная к сети ~ 220 вольт через терморегулятор и термодатчик. Схема подключения не отличается особенной сложностью и не просит каких-либо специфичных познаний по электротехнике. Но стоит учитывать опасность проводки проложенной без помощи других… лучше пользоваться услугами экспертов
Мощность тёплых полов
Основным аспектом при выборе и покупке комплекта тёплого пола является, естественно, электрическая мощность тёплых полов, которая в свою очередь впрямую находится в зависимости от последующих причин:
- Площади обогреваемого помещения
- Вида требуемого подогрева помещения
- Типа помещения
При расчёте площади обогреваемого помещения учитывается только его нужная площадь (на рисунке ниже отмечена зелёным цветом), не занятая мебелью либо большой домашней техникой – холодильники, стиральные машины и т. д. Потому, при расчёте площади для выбора мощности тёплых полов необходимо сходу обусловиться с расположением мебели в помещении.
Следует учитывать, что при использовании электронных тёплых полов в качестве основного источника отопления обогреваемая площадь должна быть более 70 % от общей площади помещения – это нужное условие.
В неких случаях внедрение тёплых полов в качестве основного источника отопления очень проблемно либо совсем не представляется вероятным – обычно, это очень «заставленные» мебелью помещения, потому, этот момент необходимо непременно учитывать при выборе комплекта тёплых полов.
Основной вид отопления (удельная мощность – 150 – 180 Вт на квадратный метр) – когда тёплые электронные полы служат главным (либо единственным) источником тепла. Понятно, что электронная мощность этих полов должна быть больше, чем у электронных полов, созданных для дополнительного отопления.
Дополнительное (комфортабельного) отопления (удельная мощность – 110 – 140 Вт на квадратный метр). Как видно из его наименования создано для использования вместе с главным источникам отопления – газ, электричество и т. д. Отлично подходит для поддержания комнатной температуры в квартирах многоэтажных домов с централизованным отоплением – когда отопительный сезон ещё не начался (либо уже завершился).
Типы помещений. Все помещения нашего жилища имеют различные многофункциональные особенности, соответственно и требования к отоплению , поточнее к удельной мощности системе (Вт/м2). Совсем разумеется, что удельная мощность системы, скажем, на лоджии должна быть больше, чем на кухне.
Вот примерные значения мощности электронного теплого пола, закладываемой на 1 м2 для различных помещений (комфортабельное отопление):
Вид помещения
Мощность (Вт/м2)
Кухня, жилая комната
110 – 150
Застеклённая лоджия
140 – 180
Ванная комната
140 – 150
Приведённые значения удельной мощности даны с неким припасом – в данном случае система будет иметь нужный резерв, работая на 70 – 75 %.
При расчете мощности тёплых полов стоит принять во внимание и этаж квартиры (в многоквартирных домах). Если это нижний этаж, то удельную мощность при расчёта следует имеет смысл больше на 15 – 20 %.
Укладка тёплого пола и подключение
Подготовка к укладке тёплого пола. Сначала, необходимо провести питание для тёплых полов. Сделать это лучше отдельной электронной группой с внедрением устройства защитного отключения (УЗО) – если в доме (квартире) предвидено заземление.
Концы питающих проводов (используйте медный провод сечением 2,5 мм2) сводятся в установочную коробку – в неё позже будет установлен терморегулятор для тёплых полов. Подойдёт стандартная установочная коробка O 68 мм – «подрозетник».
После того, как коробка с питающим проводом зафиксирована в стенке, от неё до пола делается штроба для отходящих проводов – в неё будут закладываться провода нагревательного кабеля (нагревательных матов) и термодатчика.
Штроба обязана иметь достаточную глубину и ширину для помещения в неё одной гофр отрубы O 20 мм, но лучше всё-же сразу заложить их две – в данном случае для термодатчика с проводами можно будет использовать отдельную гофротрубу и в случае его неисправности потом он может быть просто заменён, сохранив полы целыми.
Перед укладкой тёплых полов необходимо проложить теплоизоляцию. Это немаловажная деталь тёплых полов создана для предотвращения ненадобной утечки тепла вниз, что в особенности принципиально для квартир первых этажей.
Слой термоизоляции укладывается на очищенную от строительного мусора и пыли, за ранее обработанную клеем поверхность бетонного основания пола. Для контакта полов с цементно-бетонной стяжкой в слое термоизоляции следует сделать маленькие вырезы через произвольные, равные расстояния.
Дальше следует закрепить монтажную ленту на полу. Закреплять её необходимо через равные расстояния (30 – 50 см), зависимо от шага укладки греющего кабеля (h) – чем меньше шаг укладки, тем, соответственно меньше должно быть расстояние меж полосами монтажной ленты. В бетонном полу укреплять ленту идеальнее всего дюбель-гвоздями.

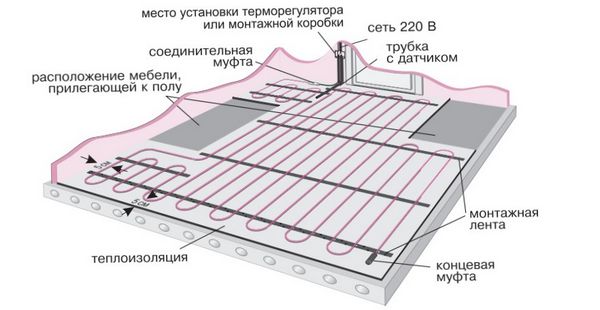

Укладка теплого пола. Сначала, рассчитываем шаг укладки тёплого пола. Эта расчетная величина определяется формулой: h =(S·100)/L, где S – площадь помещения, на которой будет уложен тёплый пол, L – длина нагревательного кабеля.
Определив шаг укладки, можно приступать к укладке тёплого пола. Нагревательный кабель закрепляется к монтажной ленте при помощи её отгибающихся фиксирующих лепестков. Так-же крепим и гофротрубу датчика, не забыв заглушить её конец – во избежание попаданий раствора вовнутрь.
В этом случае рассматривается укладка тёплого пола одножильным нагревательным кабелем (см. рис). При использовании двужильного нагревательного кабеля процесс укладки упрощается, т. к. нет необходимости возвращать 2-ой его конец в коробку. Но, необходимо подчеркнуть, что цена такового кабеля всегда выше, чем одножильного, независимо от производителя.
Всё, укладка завершена, замеряем омическое сопротивление нагревательного кабеля – оно должно быть равным обозначенному на муфте -5…+10%. После нанесения цементно-песочной стяжки и после её полного затвердевания (28 суток) застыл повторяем.
Подключение тёплого пола. После укладки тёплого пола и замера сопротивления нагревательного кабеля его необходимо подключить, здесь затруднений появиться не должно. Подключение делается в ранее приготовленной установочной коробке – на терморегуляторе.

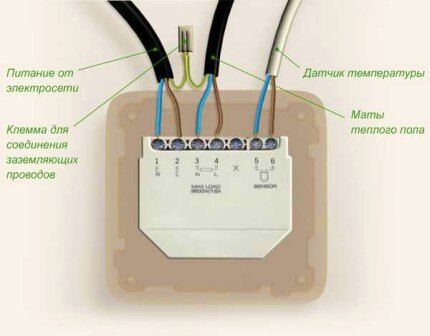

Маркировка для коммутации на терморегуляторе: L – фазный провод, N – нулевой провод, РЕ – заземляющий провод.

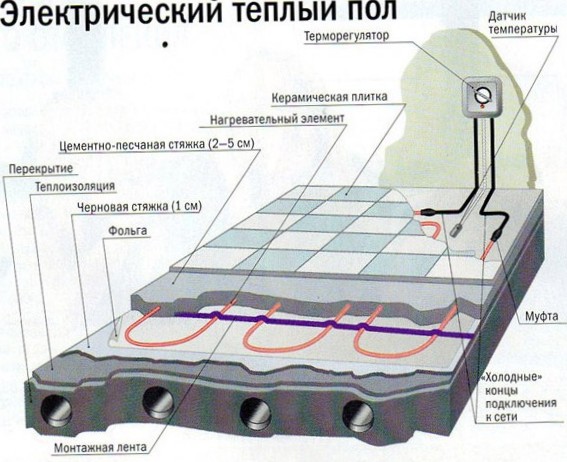

Устройство тёплого пола осуществляется с помощью специальных нагревательных электрических кабелей. Как правило, напольное отопление устраивается под каменными либо плиточными полами в ванных комнатах, туалетах и в жилых комнатах. При установке обогреваемого пола отпадает необходимость в других видах отопления помещения.
При наличии в доме отапливаемого пола тёплый воздух распределяется снизу ввысь по всему объёму помещения фактически совершенно. Средняя температура комнаты может снизиться на 2-3 °С, не вызывая при всем этом дискомфорта у живущих в ней людей. Фактически это значит экономию в расходах на отопление от 10% до 15%.
Электронный подогрев пола производится особыми проводами высочайшего сопротивления с термодатчиком и системой теплорегуляции. Электронные элементы системы отопления устанавливаются на поверхности бетонного пола и после монтажа заливаются веществом либо покрываются подходящим покрытием.
За границы пола выводится только силовой электронный кабель и регулятор температуры, наличие терморегуляторов в каждой комнате позволяет регулировать температуру зависимо от необходимости, а усиленная изоляция делает электроотопление полностью неопасным.
Эффективность электрообогрева пола будет намного выше, если перед укладкой кабеля делают термоизоляцию поля. В качестве термоизолирующих материалов используют керамзитобетон, пенопластовые прослойки, каменную минеральную вату и другие теплоизолирующие материалы.
Кабели на полу закрепляют с помощью специальной монтажной ленты либо быстросохнущего клея. Нагревательный кабель укладывают извилисто линиями параллельными друг дружке, с интервалами кратными 2,5 см; 10 см; 12,5 см и т.д.
Электронный подогрев полов при всех собственных плюсах имеет ряд недочетов. Так, нельзя использовать электронный подогрев в местах с вероятным проникновением воды, потому что это становится опасно. Не считая того, применение электронного подогрева просит специального разрешения энергоснабжающей организации. В период осенне-зимнего максимума вероятны перебои в электронном снабжении отдельных регионов, потому следует предугадывать запасное отопление. Этих недочетов лишено водяное отопление пола.
Вариант 2. Подогрев пола с помощью нагревательных кабелей
При монтаже такового пола в качестве тепло несущего элемента служит мультислойный особый нагревательный электрокабель. На Русском рынке можно повстречать огромное количество нагревательных электрических кабелей разных производителей. Различаются кабели по мощности, поперечнику и пр.
Температура проложенного под полом нагревательного кабеля, регулируется термостатом.
Устанавливаемую под полом обогревательную систему можно использовать как основной источник тепла либо как дополнительный источник тепла в помещении, так именуемый тёплый пол. Если Вы хотят использовать такую кабельную систему как основной источник отопления в помещении, учтите, что её мощность должна быть существенно выше, чем мощность системы для подогрева пола.
При установке кабеля на бетонную стяжку шириной 3-5 см применяется кабель мощностью 18 Вт на 1 метр, при любом покрытии пола. При установке обогревательной системы на древесный пол применяется кабель мощностью 10 ВТ на 1 метр, кабель устанавливается в промежутке под полом.
Средняя мощность устанавливаемой отопительной системы не должна превосходить 80 Вт на 1 кв. метр. Этой мощности полностью довольно для отопления Вашего дома.
Установку системы тёплого пола можно делать на готовый пол. В данном случае уровень пола будет приподнят на 4-5 см.
Подогрев пола под плиткой
Если Вам нужно установить обогревательную систему под укладываемую плитку, а поднять пол у Вас нет способности, рекомендуется пользоваться нагревательным кабелем, уложенным в специально предлагаемую для этого сетку.
Кабель поперечником 2,5 мм укладывается в так именуемый мат, имеющий ширину 0,5 метра и длину более 4 метров. Мощность такового кабеля на 1 м2 составляет 100 Вт, что позволяет обеспечить комфортабельный обогрев кафельного пола. Укладка дополнительной термоизоляции в этом случае не делается, по другому раствор, соединяющий плитку, из-за перегрева растеряет крепкость.
Обогревательный одножильный кабель отлично экранизирован, не опасается воды. Так называемый “тёплый мат” укладывают на основание. Если нужно сделать поворот кабеля, делается надрез сетки мата.
После того как система фактически установлена, в неё укладывается датчик температуры пола, помещенный в гофрированную защитную трубку. После чего установленный терморегулятор подключают к кабелю и к датчику, сверху кладется на раствор плитка.
Для идентификации каждый тип кабеля имеет буквенно-цифровую маркировку, не считая того отличается цветом. Спектр мощностей терморегуляторов входящих в состав системы до 3,5 кВт.
Плюсы и недочеты теплого пола
Система напольного отопления позволяет прирастить температуру воздуха на расстоянии до 2-2,5 метров от пола. При всем этом, температура распределяется более комфортно для человека, другими словами от около поверхности пола она на 4-5 градусов выше, а по мере движения к потолку равномерно понижается. Система напольного отопления комфортна к тому же поэтому, что большая обогреваемая поверхность способна дать больший подогрев, чем небольшой источник тепла. Ее можно использовать как в качестве основного, так и дополнительного источника тепла, когда система устанавливается исключительно в отдельных помещениях.
“Теплый с водоциркуляционным обогревом”
Есть два вида систем напольного отопления: метапол, когда в пол устанавливаются трубы с жаркой водой (тёплый пол с водоциркуляционным обогревом), и греющие электронные кабели (тёплый пола с электроподогревом). И в ближайшее время огромную популярность получили пленочные теплые полы.
Метапол комфортен тем, что для его использования довольно приварить трубы к системе центрального отопления либо жаркой воды. При всем этом такая система напольного отопления может быть применена при любом виде напольных покрытий.
Но у метапола имеются и минусы, основной из которых является зависимость от системы центрального отопления и, как следствие, невозможность регулирования температуры. При всем этом, может получиться так, что давления в системе центрального отопления не хватит для того, чтоб прокачать все трубы.
Основная опасность при использовании метапола состоит в том, что если при монтаже трубы будут повреждены, вы рискуете затопить всех соседей, а износ крепления труб со стояком может привести к тому, что придется перекрывать весь стояк.
Потому лучше использовать метапол в пригородных коттеджах, где имеется автономная система отопления.
Система электроподогрева не находится в зависимости от центрального отопления, потому может употребляться в любом доме. Терморегулятор и возможность программирования позволяет настраивать температуру так, как необходимо, и устраняет от излишней растраты электроэнергии. А от повреждений вследствие сбоев в сети вас защитит система защитного отключения.
Недочетами таковой системы отопления полов будет то, что высочайшая температура поверхности пола приводит его к износу, также огромные издержки на электроэнергию.
Новинка на рынке напольных покрытий
Совершенно не так давно на рынке появился ламинированный пол со интегрированной системой обогрева. Удобство использования этой системы состоит в том, что ее можно установить на всякую поверхность, а обогревательные элементы уже интегрированы в участки ламината. Для монтажа системы довольно соединить нагревательные элементы, а потом скрепить меж собой доски, закрывая дюралевые замки. Установить таковой пол можно и по всей поверхности, так и в отдельных местах, к примеру, около кровати.
Аннотация по укладке нагревательного кабеля
Общие правила по укладке нагревательного кабеля для системы “теплый пол”
1. Нагревательный кабель должен применяться согласно советам производителя.2. Подключение нагревательного кабеля должно выполняться квалифицированным электриком.3. Нужно соблюдать рекомендованную мощность на 1 кв.м. пола.4. Нагревательный кабель не должен подвергаться механическому напряжению и растяжению. Нагревательный кабель воспрещается укорачивать и удлинять.5. Нужно проявлять аккуратность, чтоб не разрушить кабель в процессе укладки.6. Нужно предугадать возможность автоматического выключения нагревательного кабеля. Для этого мы советуем использовать терморегулятор.7. Нагревательный кабель должен быть заземлен в согласовании с действующими правилами ПЭУ и СНиП.8. Укладка кабеля при низких температурах делает некие неудобства, т.к. поливинилхлоридная оболочка нагревательного кабеля становиться жесткой. Эту делему можно решить краткосрочным включением размотанного кабеля.9. Воспрещается включать не размотанный кабель.10. Не рекомендуется укладывать нагревательный кабель при температуре ниже -5 oС.
Порядок выполнения работ по укладке нагревательного кабеля для системы “теплый пол”
1. Составить чертеж обогреваемой площади, с указанием расположения нагревательного кабеля, концевой и соединительной муфт, датчика температуры и места подключения к электронной сети. В случае повреждения нагревательного кабеля в процессе укладки либо в процессе строй работ это существенно облегчит поиск места повреждения.При составлении чертежа нужно найти расстояние меж линиями кабеля. Оно определяется по формуле:Расстояние (см.) = свободная площадь (кв.м.) х 100 / длина кабеля (м.) Датчик температуры помещается меж линиями нагревательного кабеля с открытой стороны петли на расстояние 50-100 см. от стенки.
2. В стенке прорубить штробу сечением 20 х 20 мм для укладки датчика температуры и прохладного соединительного провода и для стенной коробки терморегулятора.
3. Очистить основание, на которое укладывается кабель, от мусора и острых предметов.
4. Закрепить на полу монтажную ленту.
5. Разложить нагревательный кабель умеренно петлями по поверхности всего пола, обходя трубы и участки, созданные для ванных, шифанеров и т.п. Закрепить кабель на монтажной ленте с помощью особых креплений, расположенных через каждые 3 см.Полосы нагревательного кабеля не должны касаться либо пересекаться меж собой.
6. После установки кабеля замерить омическое сопротивление. Омическое сопротивление должно соответствовать обозначенному на муфте -5% -+10%
7. Датчик температуры пола положить в пластмассовую трубку поперечником 16 мм, заглушенную на одном конце для предотвращения попадания вовнутрь бетона и поместить меж линиями нагревательного кабеля, согласно составленному чертежу. Поперечник извива трубки не должен превосходить 6 см.
8. Умеренно залить кабель веществом, не содержащим острых камешков. Нагревательный кабель и соединительная муфта должны быть залиты стопроцентно. Стяжка не должна превосходить 5 см.При неверной заливке либо плохом растворе может быть образование воздушных кармашков вокруг кабеля, что может привести к превышению допустимой температуры на поверхности кабеля и, как следует, к его повреждению.
9. После заливки кабеля опять замерить омическое сопротивление.10. Не включать нагревательный кабель до полного затвердевания раствора. Обычно, залитый слой раствора стопроцентно застывает в течении 30 дней. Зависимо от применяемого раствора срок может быть уменьшен.
11. Подключить нагревательный кабель через терморегулятор к электросети. Не ранее, чем через день пол стопроцентно прогреется до установленной температуры.
http://trigada.ucoz.com
elektrica.info
Как выбрать и установить терморегулятор для теплого пола
Термоэлементы теплого пола не контактируют с обогреваемым ими воздухом, поэтому контроль температуры в помещении осуществляет внешнее устройство. Его характеристики во многом определяют величину расходов электроэнергии.
Поэтому приобретать терморегулятор для теплого пола необходимо только после тщательного разбора его возможностей и способов монтажа.
Содержание статьи:
Принцип работы терморегулятора
Терморегулятор предназначен для контроля работы системы теплого пола (СТП). Он состоит из регулировочного устройства и одного или нескольких датчиков. Информация от них учитывается при включении и отключении тепловых матов.
Благодаря работе прибора в помещениях поддерживается ровная температура и минимизируется расход электроэнергии.

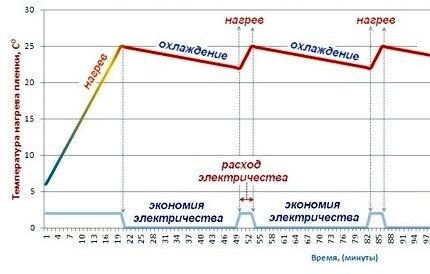

Ритмичность включения нагревательных матов теплого пола позволяет сэкономить половину электроэнергии, что окупает стоимость терморегулятора за несколько месяцев
Терморегуляторы просты в использовании, ими могут пользоваться даже подростки. Режим работы СТП при этом можно изменять несколько раз в день, не боясь поломки или преждевременного выхода оборудования из строя. Минимальную температуру можно настраивать отдельно для каждой комнаты. Кроме того, некоторые модели допускают программирование режима работы прибора в течение дня.
Виды устройств по типу управления
Регуляция работы СТП осуществляется специальным устройством, которое обычно навешивается на стену. Оно имеет размеры стандартного клавишного выключателя и может оснащаться механическим, электронным или программируемым интерфейсом.

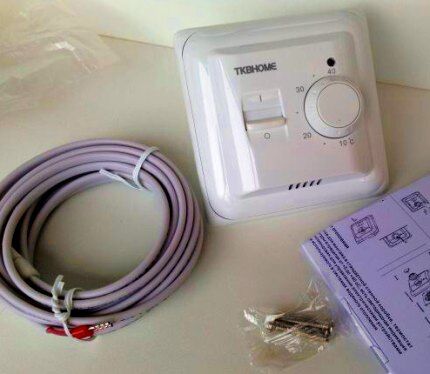

Механические без электроники
Механический терморегулятор не предусматривает наличия в своей конструкции электронных компонентов. Электрические провода к СТП идут непосредственно через прибор, что добавляет проблем при его монтаже.
Механически терморегулятор обычно имеет концевой выключатель. Он позволяет быстро включать/отключать устройство без необходимости изменения настроек температуры
Функцию термодатчика в механическом регуляторе выполняет обычно биметаллическая пластина, которая в холодном состоянии замыкает контакты нагревательных матов. При увеличении температуры в помещении она выгибается и рассоединяет электрический контур, в результате теплогенерация прекращается.
Интерфейс регуляции представлен колесиком, вращая которое можно настраивать температуру в помещении. Такое устройство прибора имеет свои преимущества:
- Низкая цена.
- Простота эксплуатации.
- Возможность работы при низких температурах.
- Надёжность.
- Независимость от перепадов напряжения.
- Длительный срок службы.
- Автоматическое включение после отключения электроэнергии.
Простота механического терморегулятора обусловливает и его недостатки, которые могут быть критичными:
- Минимальная функциональность.
- Отсутствие возможности дистанционного управления.
- Большая погрешность.
- Наличие щелчков при изгибах биметаллической пластины.
Несмотря на простоту, механические терморегуляторы прочно держатся на потребительском рынке благодаря высокой надежности, простоте и взаимозаменяемости.

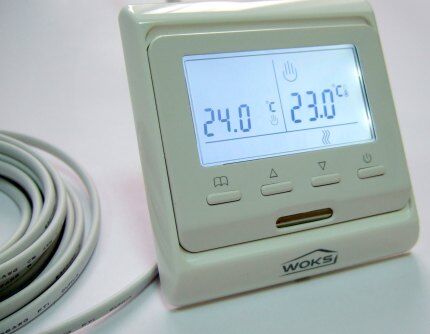

С электронным механизмом
Внешний вид электронных терморегуляторов может и не отличаться от механических устройств. Основная разница заключена во внутренней начинке прибора.
Мобильные блоки терморегулятора обычно работают от батареек, поэтому их дисплеи не имеют подсветки. Настройка таких приборов в темном помещении затруднена
Электронные регуляторы теплого пола состоят из таких компонентов:
- Корпус.
- Контролирующая микросхема.
- Встроенный или внешний температурный датчик.
- Электронный ключ для включения и отключения подачи электроэнергии к нагревательным матам.
Настройка температуры в электронных терморегуляторах может производиться с помощью сенсорного дисплея, кнопок, регулировочного колеса или комбинации этих способов. Некоторые модели поддерживают мультизональное регулирование температуры, при котором к контролирующей микросхеме независимо подключаются несколько изолированных зон теплого пола со своими датчиками.
К преимуществам электронных приборов относят:
- Возможность установки выносного термодатчика в произвольном месте помещения.
- Наличие дисплея, отображающего текущую и заданную температуру.
- Возможность мультизонального управления нагревом.
- Точность термодатчика до долей градуса.
- Индикация в случае ошибки или поломки.
- Возможность комплектования выносным блоком дистанционного управления.
Недостатки электронного терморегулятора обусловлены, в основном, наличием у него микросхемы.
Модели терморегуляторов не привязаны к определенным производителям. При монтаже приборы можно комбинировать с нагревательными матами и датчиками различных фирм
К минусам относят такие характеристики:
- Зависимость стабильности работы контролирующей микросхемы от перепадов напряжения.
- Сбои в настройках при кратковременном отключении электроэнергии.
- Более высокая цена, чем на механические приборы.
Механические терморегуляторы стоят всего лишь на 15-25% дешевле своих электронных аналогов, поэтому при отсутствии перепадов напряжения в сети выбор между этими двумя типами устройств определяется преимущественно их внешним видом. Эффектно выглядящие светящиеся дисплеи часто являются основным мотивирующим фактором при покупке конкретной модели термостата.

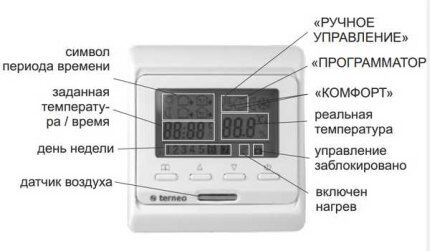

Программируемые электронные приборы
Основным отличием программируемых терморегуляторов от обычных электронных устройств является расширенный функционал контролирующей микросхемы. Этот вид приборов позволяет настраивать различную температуру в комнатах в зависимости от времени суток. В результате пользователи получают огромное преимущество в виде экономии электроэнергии за счет снижения нагрева воздуха в пустующем доме
Стоимость программируемого терморегулятора напрямую зависит от качества дисплея и количества параметров, которыми оперирует прибор в своей работе
В программируемых терморегуляторах также может быть предусмотрена функция удаленного управления со смартфона через Wi-Fi.
К недостаткам таких устройств можно отнести дороговизну и сложность настройки при отсутствии навыков обращения с техникой. В остальном плюсы и минусы программируемых терморегуляторов такие же, как и обычных электронных.

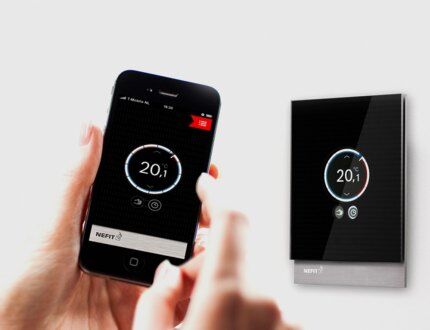

С дистанционным блоком управления
В электронных и программируемых терморегуляторах внутренние компоненты могут быть разнесены в два блока: основной и мобильный. К основной коробке подходят электрические кабели и подключаются проводные термодатчики. Она может быть расположена в любом удалённом месте комнаты, что облегчает проведение монтажных работ.
Некоторые производители программируемых терморегуляторов выпускают собственные приложения для смартфонов, установив которые, можно настраивать оборудование со своего гаджета
А питающийся от батареек мобильный блок используется в качестве пульта управления. Он может лежать на столике или навешиваться на стену. Дополнительно в пультах могут устанавливаться внешние термодатчики, измеряющие температуру окружающего воздуха. Такие устройства удобны тем, что позволяют прятать регулировочный механизм от маленьких детей.
Виды термодатчиков для систем теплого пола
Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении. Термодатчики бывают четырех типов:
- Для определения температуры воздуха.
- Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
- Для определения температуры поверхности пола контактным способом.
- Комбинированные.
Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.
Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше
Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

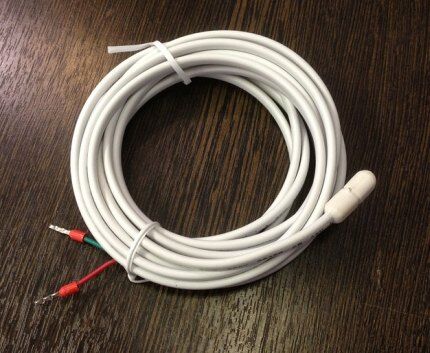

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.
Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при монтаже теплого пола как дополнительной системы отопления.
К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

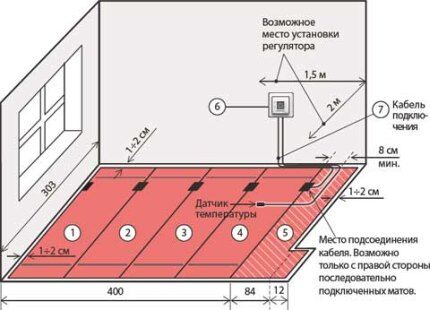

Правила монтажа терморегулятора
К подвешенному на стене терморегулятору необходимо подвести электрические кабели и проводку от датчиков температуры. Для этого в плите делаются соответствующие канавки – штробы. В них провода прокладываются к электрическому щиту и к полу.
Датчик температуры пола должен быть максимально взаимоудален от соседних нагревательных элементов, иначе при их включении он будет сразу срабатывать и разъединять электрическую цепь
Если оборудование ставится в помещении с качественной внутренней отделкой, то можно использовать накладные приборы и вести кабели поверх стен в коробах.
Далее представлены основные правила, соблюдение которых необходимо при монтаже терморегуляторов:
- Размещать регулировочный прибор лучше на расстоянии 40-170 см от пола, если иное не предусмотрено инструкцией. При наличии мобильного пульта управления основную коробку можно устанавливать в любом удобном месте.
- Главные функции датчика температуры пола – предупреждение перегревания напольного покрытия и комфорт ног, но не термоконтроль воздуха в помещении.
- Во влажных комнатах допускается использовать терморегуляторы с соответствующей защитой от попадания воды.
- При встраивании прибора в стену используется монтажная коробка из негорючих материалов.
- Провода от регулятора к нагревателям теплого пола мощностью более 1 кВт необходимо вести в полых теплостойких трубках.
- Датчик температуры пола должен быть расположен между нагревательными элементами и минимум в 50 см от стен.
- При первоначальном включении прибора необходимо учитывать минимальную рабочую температуру, указанную в инструкции.
- Подключения проводов к клеммам терморегулятора необходимо проводить исключительно по схеме, указанной в руководстве.
- Установку терморегулятора начинают только после окончательной укладки нагревательных элементов на пол, чтобы правильно рассчитать длину проводов.
- При заливке пола раствором необходимо хорошо изолировать конец трубки с температурным датчиком.
- Перед заливкой раствора на пол необходимо проверить работоспособность всех элементов системы.
- Нагревательные маты обязательно заземляются, а перед терморегулятором устанавливается УЗО.
Соблюдение указанных правил позволит обезопасить жильцов от удара током, дом от пожара, а оборудование от преждевременного выхода из строя.

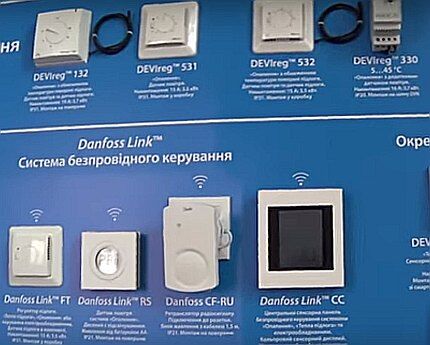

Советы по выбору приборов
При покупке терморегулятора необходимо знать определенные нюансы, чтобы заплатить только за нужные функции и обеспечить долговечность работы оборудования.
При выборе терморегулятора стоит обратить внимание на качество пластикового корпуса. Если производитель экономит на этом, то стоит задуматься над надежностью внутренних компонентов
К таким особенностям выбора относят следующие правила:
- Для обогрева маленьких помещений подойдет недорогой механический или электронный терморегулятор с внутренним датчиком температуры воздуха.
- Программируемый термостат рационально покупать при необходимости мультизонального контроля температуры, а также для экономии электроэнергии при ежедневном отсутствии жильцов дома в дневное время.
- Терморегулятор должен соответствовать максимальной мощности нагревательных элементов с запасом 25-30% на случай работы при сниженном напряжении.
- Для домов с деревянной внутренней отделкой подходят только накладные коробки терморегуляторов.
Также при выборе прибора необходимо учитывать его дизайнерское исполнение.
Существующий модельный ряд позволяет купить не только надежное оборудование, но и терморегулятор, который идеально впишется в интерьер комнаты.
Полезное видео по теме
Видеоролики с обзорами видов и примерами установки терморегуляторов позволят лучше разобраться в их принципе работы и критериях выбора.
Обзор различных видов терморегуляторов:
Подробная настройка программируемого терморегулятора:
Монтаж датчика температуры в полу:
Анализ различных терморегуляторов позволяет сказать, что их максимальная функциональность не всегда оправдана как с финансовой, так и эксплуатационной точки зрения. Поэтому это оборудование необходимо подбирать под каждую СТП отдельно.
sovet-ingenera.com
Электронный теплый пол и здоровье
Обогрев пола уже не считается кое-чем экзотичным и употребляется для подогрева большинства домов и квартир. Непременно, «электрический теплый пол», который может быть кабельным либо инфракрасным очень комфортен, потому что не занимает места, в сопоставлении с батареями центрального отопления, умеренно распределяет тепло и регулируется (в плане температурного режима). Но так ли неопасен «теплый пол», как практичен.
Достоинства «теплого пола»
Многие из нас испытали на для себя все «прелести» централизованной системы отопления, которую или очень поздно включают, или очень рано отключают. Батареи могут быть забиты воздушными пробками, они выходят из строя, пересушивают воздух, нагревая его и практически сжигая кислород, которого и так не достаточно в наглухо закрытых квартирах.
Более того, теплому воздуху характерно подниматься ввысь, а означает, у пола температура будет ниже, чем хотелось бы. Это в особенности принципиально для родителей детей, которые так и норовят если не полежать, то посидеть на «голом» полу.
Но, решение задачи, оказывается, было найдено очень издавна, когда много веков вспять люди делали каналы в стенках, по которым шел жаркий воздух. Такое отопление можно именовать макетом сегодняшних «теплых полов». Позднее схожими системами отопления обогревали даже многие из христианских храмов.
Непременно, современный обогрев пола устроен по другому, он содействует равномерному рассредотачиванию тепла по всей высоте помещения, в каком установлен. Отсутствие радиаторов сберегает место в доме, а тепло, исходящее от теплого пола, нередко именуют к тому же экологически незапятнанным теплом.
Где и как обычно устанавливается «теплый пол»?
В большинстве случаев электронный обогрев пола применяется в ванных комнатах, туалетах, прихожих, лоджиях и в кухнях. В критериях нежаркого климата нашей страны «теплый пол» зимой почаще употребляется в качестве дополнительного отопления, а в период межсезонья он может быть и главным источником тепла.
Сейчас уже не кажется, что установка «теплого электронного пола» дело завышенной трудности, потому что сама система заключается в равномерной укладке нагревательного кабеля в бетонной стяжке под обычным нам полом (обычно плиточным). В бетоне также размещается температурный датчик. А выставить подходящую температуру можно при помощи терморегулятора, который и будет поддерживать заданную Вами температуру. Он же, датчик, будет единственной деталью «теплого пола», которую можно будет рассмотреть в помещении.
Негативные черты «теплого электронного пола»
Естественно, электричество небезопасно своим излучением, которое делает электрическое поле над всей системой разложенных под полом кабелей.
Чтоб обезопасить себя и близких от электрического излучения, необходимо еще на шаге выбора самого «теплого пола» направить внимание на сам кабель. Во-1-х, кабель должен быть двужильным, что послужит гарантией защиты от распространения электрического поля. Не считая двойной изоляции у высококачественного кабеля должна быть к тому же железная оплетка, которая будет не только лишь экранировать излучение, да и работать, как заземление.
Но принципиально осознавать, что низкочастотное электрическое поле грозит здоровью исключительно в случае длительного воздействия на человека. А означает, электронный «теплый пол» лучше не устанавливать в месте отдыха, ведь кабель находится довольно близко к поверхности пола.
Низкочастотное излучение впрямую не разрушает наш организм, оно ведет к нарушению баланса железа в организме, что в свою очередь провоцирует образование свободных радикалов. Другими словами, происходит нарушение хим реакций в клеточках.
Инфракрасный «теплый электронный пол»
Инфракрасный пол может быть представлен как карбоновый термомат и как пленочный сверхтонкий пол. Этот вариант электронного «теплого пола» действует на базе инфракрасного излучения биорезонансного диапазона, который аналогичен термическому излучению организма человека. Вот поэтому человек принимает инфракрасное излучение как свое собственное и в ответ на него организм ускоряет обменные процессы. А означает, инфракрасный «теплый пол» может быть использован там, где в особенности высоки требования к безопасности (в детских, гостиных, спальнях, также в детских садах, школах и др.).
Особенности деяния и достоинства инфракрасного «теплого пола»
Действие инфракрасного «теплого пола» основано на том, что поначалу происходит нагревание жестких предметов, таких как сам пол, стоящая на нем мебель, стенки, а потом уже греется воздух в самом помещении.
Достоинства такового пола в его благотворном воздействии на организм через тепло, которое он дает телу. Что позволяет поддерживать равномерную температуру тела человека. Считается, что инфракрасное излучение имеет антивозрастное действие, замедляя старение клеток и содействуя их восстановлению. Также ускорение процессов обмена в клеточках содействует избавлению организма от токсинов. Такое излучение благотворно оказывает влияние на нервную систему и помогает крепкому здоровому сну, оно также содействует усвоению организмом ценных питательных веществ.
Плюсом инфракрасного «теплого пола» является и его гигроскопический эффект, с помощью которого удается поддерживать в помещении лучшую влажность, без иссушения воздуха.
Более того, инфракрасный «теплый пол» будет приблизительно в 20% дешевле классической кабельной системы обогрева.
Инфракрасное (термическое) излучение считается полностью неопасным для людей, в отличие от других видов излучений. Сейчас инфракрасное излучение применяется и в мед целях, что также подчеркивает его безопасность и эффективность.
Следуя народной мудрости и держа ноги в тепле, мы должны знать, что температура воздуха у самого пола будет составлять приблизительно 24°С тепла, чем выше, тем температура ниже, и в районе головы человека она будет составлять примерно 16°С тепла. И чем выше потолок в помещении, тем паче экономным будет внедрение «теплого пола».
Также принципиально держать в голове и о том, что «теплый пол» станет хорошим профилактическим средством, защищающим дом от сырости, плесени и грибка. А означает, верно подобранный «теплый пол» сделает Вашу жизнь намного комфортнее и безопаснее.
Романчукевич Татьяна
s-nn.ru
Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа
Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.
Всего же выделяют два типа теплых полов: водяные и электрические. В многоквартирных домах принято использовать только электрические теплые полы, так как они позволяют регулировать температуру и исключают вероятность затопления нижних этажей, что возможно в случае использования водяного теплого пола. Почему еще законодательно запрещено устанавливать в квартирах водяной пол, Вы можете прочитать в нашей статье. А в этом обзоре рассмотрим устройство, виды, правила выбора и установки, а также преимущества электрического теплого пола.
Виды и устройство электрического теплого пола
Электрический теплый пол, в зависимости от типа обогревательного элемента, подразделяют на 2 вида: конвекционный теплый пол и инфракрасный теплый пол.
Конвекционный электрический теплый пол – это система, где нагревание совершается в греющем элементе (кабеле), который уже посредством физического контакта передает тепло на поверхность пола и далее. Конвекционный тип электрических полов включает все кабельные системы, куда входят и тонкие нагревательные маты.
Греющий кабель (диаметр 5-8 мм) состоит из одной или двух токоведущих жил (одножильный или двухжильный экранированный), внутренней изоляции и наружной оболочки. Монтируется такой теплый пол в стяжку толщиной от 3 до 5 см. Электрический греющий кабель рекомендуется использовать под керамическую плитку, керамогранит, натуральный камень, наливной пол, ламинат, паркетную доску, плитку пвх, линолеум, ковролин, что делает "кабель в стяжку" фактически универсальной системой комфортного обогрева или полного отопления.
Нагревательные маты могут быть двух типов: конвекционные и инфракрасные. И если инфракрасные теплые полы это инновационная система обогрева помещений, то конвекционные маты это тот же греющий кабель, но более тонкий (диаметр кабеля 2,5-4 мм) и закрепленный на сетчатом основании с нужным расстоянием между витками кабеля. Тонкие маты укладываются в меньшую толщину стяжки, всего до 5-10 мм, или непосредственно в слой плиточного клея. Такой монтаж не повышает запланированную высоту пола, а сетчатое основание делает установку удобнее.
Инфракрасный электрический теплый пол – это тонкая пленка состоящая из нагревательных ик-элементов, которые передают тепло не воздуху, а предметам, расположенным в комнате, включая и само напольное покрытие. На сегодняшний день инфракрасный пол для сухого монтажа это одно из самых экономичных, экологичных и простых по монтажу решений для обогрева помещений.
Его установка является наиболее простым из возможных вариантов — инфракрасная пленка укладывается необходимыми по длине полосами на тонкую отражающую теплоизоляцию, а на нее сверху укладывается напольное покрытие. Отсутствие трудоемкого процесса стяжки или какого-либо иного раствора, также позволяет устанавливать инфракрасные полы не только на горизонтальною плоскость, но и на вертикальную и потолочную. Пленочный теплый пол за счет функции саморегуляции не боится запирания мебелью.
Подробнее о преимуществах, видах, производителях и комплектации инфракрасного теплого пола читайте в нашей статье.
Как выбрать электрический теплый пол
Каждый хозяин знает холодные места своего дома, которым не хватает уюта и тепла. Именно поэтому решение установить электрический теплый пол в том или ином помещении приходит до начала ремонта. Будь то теплый пол в ванной, кухне, комнате или на балконе, стоит учесть множество моментов, выбирая подходящий именно Вам электрический теплый пол.
1. Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом. Эту информацию Вы можете уточнить у менеджеров магазина или найти на упаковке товара. Ранее мы уже рассказывали как правильно выбрать электрический теплый пол под ламинат и теплый пол под плитку.
2. Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола, включая инфракрасный теплый пол.
3. Мощность теплого пола. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.
4. Производитель электрического теплого пола. От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор. Прочитать о преимуществах брендов электрических теплых полов и терморегуляторов, представленных в нашей Сети магазинов, вы можете в этой статье.
Монтаж электрического теплого пола
Технология монтажа электрического теплого пола не зависит от его типа и примерно одинакова. Монтаж любого теплого пола стоит начинать с выбора места, где будет установлен терморегулятор. В заранее подготовленный подрозетник с выведенной электропроводкой и вертикальной штробой 20х20 мм (в случае наружной электропроводки, устанавливается внешний кабель-канал) монтируют терморегулятор и датчик электрического теплого пола в гофрированной трубке 16 мм.
Следующий важный этап - это подготовка поверхности пола, ее необходимо выровнять и очистить от мусора. Перед установкой греющих матов необходимо прогрунтовать поверхность чернового пола для лучшей адгезии плиточного клея или нивелирующей стяжки (во избежание отслоения напольного покрытия от разности коэффициента теплового расширения материала из-за нагрева-остывания теплоизоляцию под греющие маты укладывать категорически запрещается). После укладки греющего мата делается горизонтальная штроба, чтобы датчик в гофрированной трубке располагался четко между греющими жилами.
Монтаж греющего кабеля в стяжку происходит несколько иным способом:
На черновой стяжке закрепляется отражающая теплоизоляция, поверх которой крепится монтажная лента, либо армирующая сетка, куда и укладывается греющий кабель с определенным расстоянием. Штроба в этом случае требуется только вертикальная. Датчик в гофрированной трубке также фиксируется на равном расстоянии между витками греющего кабеля.
По итогам тестовой проверки электрического теплого пола, при условии, что все показатели совпали с данными, указанными в техническом паспорте, следует заливка стяжки или укладка пола. На нашем сайте Вы можете более подробно ознакомиться с монтажом нагревательных матов и греющего кабеля, монтажом кабельного инфракрасного теплого пола UNIMAT и инфракрасного пола CALEO.
Преимущества электрического теплого пола
- Комфортный и основной обогрев помещения. Система теплого пола равномерно нагревается в нижней части помещения, что позволяет избегать таких нежелательных эффектов как движение теплого воздуха сверху вниз по комнате. При использовании данного типа обогрева отсутствует активное движение воздуха и различные микрочастицы - пыль, споры плесневых грибов, аллергены не находятся в воздухе во взвешенном состоянии.
- Эстетика и безопасность. Все нагревательные части теплого пола скрыты, отсутствуют навесные радиаторы, никакие детали не нарушают эстетическое восприятие интерьера. Исключается возможность получения ожогов или различных травм.
- Эффективность. При включении обогрева отсутствуют утечки тепла и снижаются затраты электроэнергии за счет удобной автоматической регулировки параметров. Терморегулятор поддерживает заданную комфортную температуру в помещении.
- Простой монтаж электрического теплого пола, разрешен к установке в многоквартирных домах.
- Длительный срок эксплуатации.
Другие преимущества электрического теплого пола и мнение экспертов о данной системе смотрите в видео на нашем сайте.
Какой электрический теплый пол подойдет Вам?
Не стоит забывать, что не существует универсального электрического теплого пола, который подходил бы для всех ситуаций. Менеджеры нашей Сети фирменных магазинов "ТЕПЛЫЙ ПОЛ" помогут сделать правильный выбор теплого пола, а атмосферу вашего дома максимально уютной.
Получить консультацию, дополнительную информацию о продукции и выбрать электрический теплый пол можно в нашем интернет-магазине, по телефону +7 (800) 77 55 628, +7 (812) 33-25-300 или в одном из наших магазинов в Вашем городе.
Электрический теплый пол под тонкие напольные покрытия: паркет, ламинат, линолеум и ковролин
Электрический теплый пол под плитку в кухне, ванной и коридоре
Популярные модели электрических теплых полов
Чем хорош теплый пол? - Говорит ЭКСПЕРТ
«Какой электрический теплый пол выбрать. Виды, преимущества и особенности монтажа»ООО «Теплый пол», 2017Сеть фирменных магазинов «ТЕПЛЫЙ ПОЛ» – зарегистрированный товарный знак. Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!
www.teplyypol.ru
Электрический теплый пол своими руками: особенности монтажа, виды, устройство
Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.
Виды и устройство, а также особенности нагревательных элементов
В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.
Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.
Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.
Нагревательный мат DeviСтержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.
Стержневой электрический мат Energy MatИнфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.
Устройство пленочного нагревателя Heat PlusОбозначения:
- А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
- В – медная шина.
- С – серебряная шина.
- D – покрытие из карбоновых полос.
- Е – теплоизоляция на основе полиэстера.
Типовые технологии укладки электрического теплого пола
Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:
- расположение, это может быть не только пол, а потолок и стены;
- тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
- влажность помещений;
- тип теплоизоляции;
- расчет шага и мощности;
- материал основания, на который будет производиться укладка;
- тип нагревательного элемента и его мощность.
Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.
С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.
Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:
- Схема монтажа теплого пола на старом основании.
- Укладка штробированием.
- Технология промежуточной стяжки.
- Укладка на теплоизоляцию.
- Использование монтажной сетки.
- Технология сухой стяжки.
Начнем по порядку.
Инструкция по укладке электрического пола на старом основании
Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).
Укладка на монтажную лентуСверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.
Укладка в штробы
Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.
Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.
Пазы под термокабель в ступенях на входе в зданиеТехнические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.
Правильная укладка промежуточной стяжки
Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.
Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.
| Теплоизоляционный слой (мм) | Теплопотери (%) |
| 0 | 35-38 |
| 10,0 | 20-22 |
| 20,0 | До 10 |
| 30,0 и более |
Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).
Применение теплоизоляции
Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.
Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.
Применение монтажной сетки
Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.
Пример как нужно правильно монтировать ТК на армированную сеткуПосле того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.
Технология сухой стяжки
Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:
- Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
- Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
- Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
- Далее установка производится так же, как в случае со старым основанием.
Правильная укладка «сухого» электрического теплого пола (в разрезе)Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.
Как правильно класть НК по деревянному перекрытиюОбозначения:
- А – Укладка НК через пазы в лагах.
- В – Регулятор температуры.
- С – Датчик (работает в качестве измерителя температуры).
- D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
- Е – Армированная сетка.
- F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
- G – фольгированное покрытие.
- H – Нагревательный элемент (НК) теплого пола.
Укладка инфракрасной термопленки.
Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:
- Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
- Расходники: демпферная, монтажная лента и изоляционная лента.
- Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).
Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:
- Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
- Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
- Закрепляем застеленную подложку монтажным скотчем.
- Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов.
Важно, чтобы медные полосы смотрели на пол - Фиксируем уложенную ИК-пленку строительным скотчем.
- Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
- Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
- Производим соединения и изолируем их изоляционной лентой.
Надеваем изоляторы на места соединений, если их нет, используем изоленту - Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
- Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
- На заключительном этапе производится укладка финишного покрытия.
На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.
Сферы применения электропола
В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:
Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.
Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.
Пример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткойБалконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.
Преимущества и особенности теплого пола
Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.
Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.
Терморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагреваНа пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.
Помимо стоимости у теплого пола есть и другие преимущества, а именно:
- Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
- Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
- Простота монтажа, позволяющая произвести установку самостоятельно.
- Обрыв соединения приведет к тому,
Особенности.
Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.
Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.
Демонтаж теплого полаСледует заметить, что эта особенность характерна и для водяных систем.
Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.
Недостаток.
Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.
www.asutpp.ru
как пользоваться, панель и блок управления, датчик, фото и видео
Содержание:
Выбирая тёплый пол для своего дома, вы, скорее всего, наткнётесь на датчик управления им. Панель управления теплым полом позволит вам сэкономить электричество, а также регулировать температуру пола, не допуская перегрева и холода, что значительно повысит уровень комфорта в вашей квартире.
На рынке существует множество вариантов таких датчиков с разным функционалом, поэтому остановиться на одном варианте бывает нелегко. В этой статье мы поможем вам разобраться в данном вопросе.
Терморегуляторы для электрических полов
Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.
Всего существует несколько видов панелей управления электрическим полом, которые различаются местом и способом крепления, внешним видом, способом взаимодействия с человеком и количеством подключаемых датчиков.
Разделим их по принципу их работы:
- Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
- Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
- Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.
Выбирая вариант для себя, стоит отдать предпочтение цифровой панели управления, ведь регулировать температуру с неё достаточно удобно и цена у неё также не высока, по сравнению с программируемым терморегулятором, функции которого нужны не каждому. Цифровые панели имеют различные дизайнерские решения, поэтому могут вписаться в любую квартиру, например, как на фото.
Выбор терморегулятора
Чтобы правильно выбрать терморегулятор для своей квартиры, вы должны обращать внимание на собственные пожелания, а также на то, чтобы параметры датчиков и нагревательных элементов подходили друг другу.
На что стоит обратить внимание:
- Самое главное – это соответствие мощности пола и датчика. Если датчик будет давать недостаточное количество мощности полу, то вы не сможете разогреть его до нужной температуры. Чтобы избежать этого, прежде всего, обратите на показатели при покупке. Однако, иногда приходится устанавливать сразу несколько датчиков в одно помещение, например, вы можете подключить программаторы в одну сеть и создать мощность в 3 кВт. В больших помещениях случается так, что даже мощность в 3 кВт недостаточна, поэтому в таком случае придётся подключать несколько регуляторов по отдельности.
- Тип установки – это также важный аспект. Если вы готовы вырезать отверстие в стене, то вам подойдёт встраиваемый контроллер, который внедряется в стену, а если вы не хотите портить стены, то просто установите короб с терморегулятором. Все прочие установки, например, подключение к нагревательным элементам, указаны в инструкции, которая поставляется вместе с датчиком.
- Функционал – это то, с чем каждый определяется для себя сам. Как говорилось выше, зачастую используют блоки управления с небольшим функционалом, однако если вы хотите управлять полом дистанционно, программировать его на долгий промежуток времени, например, на неделю, то лучше будет приобрести вариант дороже – программер.
- Внешний вид – это заключающий фактор, который определяется стилистикой помещения. В магазине вы сможете найти для себя множество различных решений, отличающихся цветом, формой и т.д., однако, чаще всего, регулирующие панели выглядят как небольшие розетки.
Стоит отметить, что можно обойтись вовсе без терморегулятора, однако для этого придётся использовать специальный саморегулирующийся нагревательный кабель, в противном случае, ваш пол быстро придёт в негодность без термодатчика (прочитайте: "Как выбрать и установить термодатчик для теплого пола").
Расположение терморегулятора
Где расположить терморегулятор – это самостоятельное решение, однако стоит упомянуть о некоторых правилах установки терморегулятора:
- Высоту расположения контроллера вы можете выбрать сами, ведь она абсолютно не влияет на работу датчика. Чаще всего, регулятор устанавливают возле пола либо рядом с выключателями.
- Самое строгое правило – это запрет на установку регулятора во влажных помещениях, например, в ванной комнате. Если вы установили тёплый пол в ванной, то блок управления рекомендуется вынести в коридор, прокинув кабели к нагревательным элементам сквозь стену.
- Правила подключения к сети индивидуальны у каждой модели, однако все они схожи. Каждая модель имеет несколько клемм для подключения нагревательных элементов, питания и датчиков. Встречаются модели с уже подключенным кабелем питания, в таком случае его длинна будет равна от двух до трёх метров, чего вполне хватит для подключения к распределительному коробу.
Все дополнительные правила установки обычно описываются в инструкции, поэтому она обязательна к прочтению, кроме того, в ней вы можете прочитать о том, как пользоваться теплым полом.
Основные неполадки и их решение
Анализируя отзывы пользователей, можно сделать вывод, что у панелей управления бывают две основные поломки:
- Самая частая поломка – это неправильное функционирование блока управления либо его полный отказ. Вы можете самостоятельно продиагностировать его, используя тестер: подайте ток на принимающую клемму и измерьте его на другой клемме, которая отдаёт энергию на нагревательный элемент. Если тока нет, это значит, что датчик следует отдать в ремонт, ведь самостоятельно вы не сможете исправить эту поломку.
- Вторая распространённая поломка – это отказ или неправильная работа датчика температуры. Чтобы убедиться в его неисправности, используйте мультиметр и измерьте сопротивление датчика. Нормальные показатели указаны в инструкции (обычно 5-45 кОм). Если показатели не совпадают, то датчики температуры следует заменить на новые.
Заключение
В заключение стоит сказать о том, что датчик управления теплым полом – незаменимая вещь. Блок управления не только помогает настроить нагрев пола, но и сэкономить электричество. Лучше всего экономят программируемые панели управления, однако их цена значительно выше моделей иных классов.
Большая экономия (до 30%) происходит благодаря тому, что вы, выбирая нужную температуру пола, не направляете лишнее напряжение на нагревательные элементы, а соответственно, не расходуете излишки энергии.
polspec.com
Электронный теплый пол. Система обогрева пола. » Белисп
Совокупа подогрева пола «электрический теплый пол» совершенна для внедрения в помещениях, как легких городских квартир, так и загородных домов. В отличие от остальных типов обогревателей, электронный теплый пол снабжает перемещение тёплого воздуха снизу ввысь, что снабжает для вас комфортабельные условия жизнедеятельности.
Посреди разновидностей совокупностей «теплых полов» различают:
- электронный теплый пол (совокупа кабельного подогрева)
- водяной теплый пол
- газовый теплый пол
Газовые и водяные совокупы разумно использовать для отопления домов, с огромной площадью поверхности пола. Конструктивно они представляют собой трубы, проложенные в полу, и целесообразны для экономии электричества. Трудозатратность монтажа, обуславливает их редкое применение в помещениях городских квартир, для которых более животрепещущ электронный теплый пол,
Преимущество электронного теплого пола
Электронный теплый пол основывается на базе нагревательных кабелей, каковые укладываются под напольное покрытие и снабжают равномерное рассредотачивание тепла по всей поверхности.
Электронный теплый пол универсален. Это разрешает использовать их в наборе с любым напольным покрытием: линолеумом, паркетом, кафельной плиткой, керамогранитом, мрамором и кроме этого коврами. В случае в случае если ваш пол облицован натуральным камнем, электронный теплый пол в особенности рекомендуется, чтобы убрать завышенную холодность материала.
Может быть выделить последующие достоинства электронного теплого пола:
- долговечность (малый срок эксплуатации электронного теплого пола 20 лёт)
- управления и лёгкость монтажа
- предоставление экологически незапятнанного тепла
- надежность
- безопасность
- гидростойкость.
- экономное применение места помещения — совокупа не видна невооруженному глазу и не отнимает излишних см у высоты помещения
Устройство совокупы кабельного подогрева
Структура этого низкотемпературного радиатора отличается большой легкой. Фактически она складывается из термостата и нагревательных кабелей, снабжающего подачу электричества.
Кабели, почти всегда, делают из сплавов большого сопротивления. При прохождении через их электричества, кабели греются, информируя тепло напольному покрытию.
Употребляются последующие виды нагревательных кабелей:
- одножильные нагревательные кабели (оба финиша кабеля подключаются к сети)
- двужильные нагревательные кабели (к сети подключается один финиш провода)
- нагревательные маты (двужильный нагревательный кабель, уложенный в сетку из армированного пластика)
При монтаже электронного теплого пола нагревательный кабель помещается в стяжку шириной от три до 5 см. Перемещение меж поворотами кабеля должен быть постоянным.
Термостат предпочтительней выбирать электрический, он должен быть обустроен температурным датчиком, что может быть как интегрированным, так и выносным. Благодаря электрическому устройству вы легко начнёте регулировать температурный режим (большая погрешность добивается 0,4°С). Применение программируемого термостата разрешит для вас задать нужные характеристики на семь дней вперед.
Также, электрический термостат, обладающий особенным таймером, способен значительно понизить потребление электричества: в часы, в то время, в то время, в то время, в то время, в то время, когда подогрев не требуется, таймер механично отключает выделение тепла.
Термостаты направляться устанавливать на высоте 1,5-1,8 м. от электрического теплого пола, в месте, где до него не смогут добраться прямые солнечные лучи. При оборудовании электронного теплого пола в помещении с площадью более 30 м2, необходимо разбить помещение на «тепловые территории» и распределить работу по обеспечению электричества на пара термостатов.
Теплый пол, монтаж системы отопления водяной теплый пол, цемент-песчаная стяжка.
[media=https://www.youtube.com/watch?v=ZiAF1JB67sM]belisp.ru
