Фланцевый кран: виды, применение, особенности монтажа. Фланцевый кран

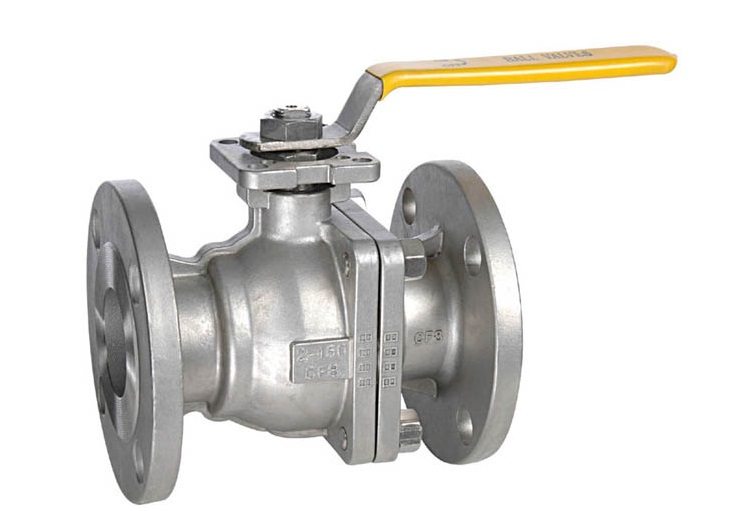

Чем хорош и где используется шаровый фланцевый кран
Перекрывать трубопроводную цепь с разными целями приходится не раз, порой срочно. Здесь кран фланцевый шаровый оказывается лучшим помощником сантехника. Он способен будто перенаправить поток воды или газа, этак и целиком блокировать нужный участок. Подобный прибор выглядит несложным, а функционировать он может десятки лет, не создавая особых проблем.
Характеристики крана
В ряду запорно-регулировочной арматуры бесприварные краны и вентили считают наиболее простым, скоро монтируемым средством полной блокировки транспортируемого по трубам вещества. В большинстве случаев в процессе участвует кран стальной шаровый фланцевый будто безотказный механизм, не дающий сбоев. Центральный элемент такого прибора – шар-затвор.
Тело сферы не сплошное – внутри кушать отверстие, круглое либо квадратное. С помощью комбинации прокладок и фиксаторов шарообразную деталь закрепляют внутри, подсоединяя ее к поворотному рычагу-ручке. При одной позиции ручки ход открыт, при другой он закрывается наглухо. Наименование «фланцевый» обусловлено присутствием в конструкции фланцев, затягиваемых болтами.
Список преимуществ
В нем обнаруживаем:
- простоту и доступность схемы;
- надежность и долговечность;
- молниеносность действия;
- ремонтопригодность;
- удобство в работе.
Видео: конструкция шарового фланцевого крана
Сфера применения
Кран шаровидный нержавеющий фланцевый разборный может трудиться с различными носителями – от воды-нефти-масел до газообразных и сыпучих продуктов. Углеродистая сталь поверхностного слоя плюс фторопластовые седла-уплотнители для плавающего шарика и паронитовые прокладки в сочленениях корпуса позволяют отсечь либо устремить струю в требуемую сторону.
Описываемое оборудование обслуживает:
- бытовые и производственные водо- и газопоставки;
- системы кондиционирования/обогрева/очистки воздуха;
- агропромышленные и природоохранные комплексы;
- целлюлозно-бумажные и коксохимические предприятия;
- системы транспортировки жидкостей/газов (в том числе агрессивных) в нефтяной и энергетической отраслях.
Классифицирование моделей
Есть две разновидности шарово-фланцевых арматурных образчиков – полнопроходные и стандартнопроходные. Первые дороже из-за повышенной пропускной способности.
Отечественные стальные шаровые фланцевые краны не уступают импортным
Так, популярный кран стальной шаровидный фланцевый ДУ50 подходит для промышленных объектов. Затраты на равнопроходную деталь окупятся: подобный образец мощнее варианта со стандартной проходностью.
Полнопроходной шаровый кран выглядит этак
Наиболее выгодны модификации, содержащие антикоррозийную пленку на важнейших составляющих. Те же краны шаровые фланцевые ДУ 50 с деталями, покрытыми слоем нержавейки, позволят сжать гидропотери и удлинят срок службы всей гидросистемы. Уместно, отечественные образцы не попросту не хуже импортных – они крепче и практически безаварийны.
Шаровый кран Ду 15-150 целиком и в разрезе
Информация! Буквы ДУ (Ду, ду) на маркировке с последующими цифрами «отсылают» к диаметру общепринятого рабочего прохода (обыкновенно в пределах чисел 10 – 200, реже – до 300 мм).
«Малыши» с размерами сечения 10 – 32, будто правило, используются в быту. Мини-котельные и местные теплосети – привычные для них «точки». А вот шаровый кран фланцевый ДУ 40 попал в разряд наиболее ходовых, востребованных на рынке. Этак что стоит он недешево. Будто и его собрат с нумерацией 50, описанный выше. Неплохо хоть «родных» кранов таких размеров производится немало.
К кругу аппаратов-регуляторов примерно таких же параметров относится и первостатейный кран шаровой фланцевый 11с67п ду50 ру16 из группы сверхгерметичной и температуроустойчивой спецтехники. Стоящее рядышком с буквами «ру» число 16 указывает на рабочее давление. Исполнение подобных кранов-запорников может заметно варьироваться, с чем связана разница в их стоимости.
Шаровый фланцевый кран из стали 11с67п пользуется большим спросом
Массовым, распространенным прибором, не претендующим на гипервыносливость в исключительной обстановке (макроклиматические перепады, нестабильность потока), является кран фланцевый шаровый 11с67п с цифробуквенным финалом Ду 200/150. Это неполнопроходная дешевая вариация с незначительным коэффициентом гидравлического сопротивления.
Возможность получить шаровидный кран в диапазоне цифр 10-300 с улучшающими эксплуатационные свойства дополнениями – вроде целиком разборного корпуса, автомата аварийного закрытия и иных спецдеталей – кушать всегда. Крупные производители готовы ублаготворить любую потребность заказчика – было бы жажда описать ее предельно четко.
Сжатый видеообзор кранов фланцевых шаровых
Построение-Аква
olimp23.com
видео-инструкция по выбору своими руками, особенности шаровых, газовых, регулирующих изделий, ДУ25, ДУ32, ДУ65, ДУ40, ДУ80, цена, фото
Как устроены вентиля, монтируемые на фланцах? В каких случаях оправдано их использование в инженерных коммуникациях? Есть ли какие-то тонкости у монтажа этих элементов запорной арматуры? Давайте попробуем ответить на эти вопросы.
Наш герой — стальной фланцевый вентиль.
Классификация
Вначале разберемся, какими бывают фланцевые вентиля.
Устройство
По способу, которым перекрывается вода, можно выделить четыре класса вентилей.
- Винтовые. На штоке с резьбой подвижно закреплен клапан, который прижимается к седлу в корпусе вентиля. Герметичность обеспечивается сальниковой набивкой.Она представляет собой уплотняющую шайбу, которую притягивает к корпусу накидная гайка или пара болтов.Этот тип вентилей имеет ряд специфических недостатков:
- Они могут пропускать воду лишь в одном направлении. Противоток не просто нежелателен: он опасен, поскольку может вызвать отрыв клапана с сопровождающим его гидроударом.
- Они имеют высокое гидравлическое сопротивление благодаря сложной форме и сравнительно малому размеру отверстия в седле.
- Они требуют периодической набивки сальника, который вырабатывается не только при активном использовании вентиля, но и при простое.
- Резиновые или паронитовые прокладки изнашиваются при работе и тоже требуют периодической замены.
Заметьте: песок или окалина, попавшие под клапан, часто приводят к полному или частичному разрушению прокладки.Ее ресурс уменьшает и высокая температура среды.
На фото — чугунные винтовые вентиля.
- Пробковые. В них поток перекрывается конической пробкой со сквозным отверстием.Без типичных проблем не обошлось и здесь.
- При большом размере вентиля (скажем, ДУ65) поворот пробки требует значительных усилий: сопротивление растет пропорционально увеличению соприкасающихся поверхностей пробки и корпуса.
- Периодическая набивка сальника требуется и в этом случае.
- Шиберные. Их устройство ближе к задвижке, чем к вентилю: резьбовой шток опускает конический клапан между двух зеркал (кольцевых уплотнителей из бронзы). Вместо сальника зачастую используются долговечные резиновые или полимерные уплотнители; единственная достойная упоминания проблема — неработоспособность вентиля при обрастании зеркал твердыми отложениями.
- Шаровые. Латунный или изготовленный из нержавеющей стали шар со сквозным отверстием вращается в корпусе вентиля при повороте рукоятки. Его фиксирует пара кольцевых седел, изготовленных из фторопласта или тефлона; прокладка из этого же материала герметизирует шток.
Шаровые вентиля наиболее практичны, удобны, долговечны и отказоустойчивы; при этом цена шарового вентиля мало отличается от других конструкций того же размера.
Шаровый вентиль ДУ 65.
Среда
Большая часть предлагаемых рынком фланцевых вентилей для труб ориентирована на использование в системах водоснабжения и отопления.
Однако можно встретить и решения, предназначенные для других рабочих сред.
- Газовые шаровые фланцевые краны имеют повышенное качество обработки поверхности шара, что предотвращает малейшие утечки. Как правило, они маркируются желтым цветом ручки.
Газовая запорная арматура маркируется желтым цветом.
Любопытно: инструкция производителя обычно разрешает использовать газовые вентиля в трубопроводах, транспортирующих не только газ, но и воду, нефтепродукты и пар с температурой до 150 С.
- Шаровый паровой вентиль использует термостойкие тефлоновые уплотнительные кольца, позволяющие ему работать в среде с температурой до 250 С.
Функциональность
Большая часть фланцевых кранов дает лишь одну возможность — полностью перекрыть ток среды через трубопровод.
Однако существуют и более экзотические варианты.
- Шаровый фланцевый регулирующий кран позволяет дросселировать трубопровод, плавно меняя его проходимость. Ключевое отличие регулирующих вентилей от обычных шаровых — в форме отверстия в запирающем шаре: оно делается не круглым, а овальным или более сложной формы.
- Трехходовойшаровый вентиль тоже отличается формой выреза: в этом случае он делается угловым, что позволяет реализовать принцип «или-или». Поток воды из трубопровода номер 1 направляется в трубу номер 2 или номер 3.
Справа — еще более экзотическая схема. Вентиль позволяет соединить между собой любые два или все три отвода.
Размеры и применение
Размеры всех производящихся отечественной промышленностью фланцевых вентилей берутся по ГОСТу за номером28343-89.
Любопытно: в принципе размеры фланцев, в том числе для запорной арматуры, регламентируются отдельным стандартом — ГОСТ 12815-80.Однако этот документ полностью дублирует ряд размеров из ГОСТ 28343-89.
Приведем эти размеры в миллиметрах и дюймах.
| ДУ | Размер в дюймах |
| 10 | 3/8 |
| 15 | 1/2 |
| 20 | 3/4 |
| 25 | 1 |
| 32 | 1 1/4 |
| 40 | 1 1/2 |
| 50 | 2 |
| 65 | 2 1/2 |
| 80 | 3 |
| 100 | 4 |
| 150 | 6 |
| 200 | 8 |
| 250 | 10 |
| 300 | 12 |
| 350 | 14 |
| 400 | 16 |
| 450 | 18 |
| 500 | 20 |
Каких размеры трубопровода оправдывают применение фланцевых вентилей при монтаже систем отопления или водоснабжения своими руками?
По мнению автора — начиная с ДУ40. Фланцевый шаровый кран ДУ25 или ДУ32 лучше заменить муфтовым: резьбу этого размера без особых усилий можно нарезать вручную, трубной плашкой, а вот фланец придется приваривать, что зачастую проблематичнее и требует полного осушения трубопровода.
Элеваторный узел. Вентиля небольших диаметров — муфтовые.
В то же время при большом размере резьбы даже попытка стронуть с места контргайку на сгоне требует непомерно больших усилий. Фланцевый шаровый кран ДУ80 демонтировать или заменить куда проще, чем разобрать резьбовое соединение того же диаметра.
Нюанс: в отличие от резьбы, фланец не требует установки сгона и может применяться в условиях дефицита длины прямого участка трубопровода.Однако разборка фланцевых соединений малых размеров, стянутых стальными болтами — не для слабонервных.Как правило, болты проще срезать, чем раскрутить.
Монтаж
Хитростей у сборки фланцевого соединения немного.
- Для герметизации обычно используются паронитовые прокладки. Однако их можно заменить самостоятельно вырезанными из старой автомобильной камеры. Не забудьте оставить с краю прокладки язычок, который позволит вам завести ее между фланцев.
Для герметизации фланцевого соединения используются прокладки из паронита — жесткой термостойкой резины.
- Во избежание перекосов фланец стягивается крест-накрест, по одному — два оборота ключа за раз.
- Болты лучше располагать с одной стороны фланца. В случае, если его плоскость горизонтальна, болты заводятся сверху. Так легче наживить гайки; кроме того, падение с высоты легкой гайки с меньшей вероятностью причинит травму находящемуся внизу человеку.
Заключение
Надеемся, что наше несколько поверхностное знакомство с целым классом запорной арматуры поможет читателю в выборе решений для собственных проектов. Видео в этой статье, как обычно, содержит дополнительные материалы. Успехов!
gidroguru.com
Кран шаровой муфтовый - назначение и преимущества
Еще совсем недавно в каждом доме устанавливали в качестве запорного механизма кран пробковый или вентиль муфтовый. Их предназначение заключалось в закрытии трубопровода подачи бытовой воды или отопления, некоторые использовались для установки в системе газоснабжения. Эксплуатационный срок службы, по паспорту, составляет 8-мь лет, но на практике устройство может прослужить только 40-50 циклов. Распространенными проблемами можно назвать изнашивание хлопчатобумажного сальника, который превращается в своеобразную кашу. Решением проблемы стал муфтовый шаровой кран. Он имеет довольно много особенностей, о которых далее поговорим подробнее.
Содержание
Появление муфтового шарового крана на строительном рынкеНадежность и долговечность конструкции Классификация по специальному назначениюКонструкционные характеристики По каким критериям выбирают кранОсновные элементы конструкцииПодделка на строительном рынке
Появление муфтового шарового крана на строительном рынке
Практически сразу после появления муфтовых шаровых экранов на строительном рыке они стали пользоваться весьма большой популярность. При этом сфера применения и спрос на это изделие постоянно растут. Шаровый кран – разновидность запорного приспособления, подвижный элемент которого имеет сферическую форму. Именно форма основного запорного механизма определила название крана.
Появление шарового крана муфтового типа существенно повышает надежность системы подачи воды или газа. Конструкция обладает большим сроком службы и высокой прочностью, надежностью.
Надежность и долговечность конструкции
Систему подачи воды, химических веществ, продуктов нефтяной промышленности и газа сложно себе представить без запорного механизма. Со временем конструкция совершенствовалась, при ее изготовлении стали использовать различные марки лучших сортов стали.
Эти моменты определяют следующие эксплуатационные характеристики:
- Муфтовые шаровые краны типа могут использоваться при температуре от -60 градусов Цельсия до +200 градусов Цельсия.
- Используемые материалы при изготовлении шаровых кранов не реагируют на воздействие агрессивной или пищевой среды.
- Высокая надежность конструкции. Присутствие только одного подвижного элемента, представленного стальным шаром с проходным отверстием, определяет повышенную прочность и надежность.
- Долговечность. Тот момент, что основные элементы конструкции изготавливаются из стали и других коррозионностойких материалов, определяет длительный срок службы конструкции.
В данном случае рассматривается муфтовый шаровый кран, но есть и другие варианты исполнения: фланцевые, штуцерные и приварные. Данная классификация определяет то, как запорный механизм присоединяется к трубопроводу. Шаровые подходят больше всего для систем водоснабжения.
К их особым эксплуатационным качествам можно отнести нижеприведенные моменты:
- Поворотный рычаг может иметь большие размеры, при необходимости фиксироваться для предотвращения случайного поворота.
- Пропускная способность крана в открытом состоянии практически такая же, как и у трубы.
- Конструкцию проста в монтаже.
Как показывает практика, шаровые запорные механизмы могут прослужить в течение нескольких десятков лет при условии соблюдении правил эксплуатации.
Классификация по специальному назначению
Некоторые варианты исполнения запорных механизмов предназначены для эксплуатации в определенных условиях.
Разделяют шаровые краны на следующие группы:
- Трехходовые. Если нужно объединить или распределить потоки рабочей среды устанавливают данный тип запорного механизма. Чаще всего он применяется при создании центральной системы отопления или подачи нефтепродуктов, газа.
- С обогревом корпуса. Некоторые конструкции предназначены для эксплуатации в холодной среде. Для того чтобы исключить вероятность замерзания внутренней среды, что становится причиной разрыва конструкции, создаются краны с системой обогрева.
- С контролем протечки. Газ – летучее вещество, которое подается под давлением. Именно поэтому даже незначительный дефект может стать причиной утечки. При создании систем подачи газа довольно часто устанавливают краны с функцией контроля протечки.
Данную классификацию следует учитывать в случае, когда нужно обеспечить особые условия работы системы.
Конструкционные характеристики
При выборе запорного механизма следует уделять внимание и основным эксплуатационным характеристикам:
- Высокий показатель герметичности. Большинство запорных механизмов, поступающих в продажу, имеют класс герметичности «А». Производится изделия согласно ГОСТ 9544-93.
- Легкость и прочность также являются важными эксплуатационными характеристиками.
- Высокий температурный режим рабочей среды. Вода может подаваться с температурой до 200 градусов Цельсия, газы могут иметь температуру около -60 градусов Цельсия.
- Высокие придельный показатель температуры окружающей среды: от -60 до +80 градусов Цельсия.
Кроме этого уделим внимание и гарантии, которая предоставляется производителем.
По каким критериям выбирают кран
Шаровый кран выбирают по нижеприведенным признакам:
- Материал, из которого производится корпус. Как правило, при изготовлении корпуса рассматриваемого крана используют сталь 20 или легированные стали 09Г2С и 12Х18Н10Т. Подобные материалы могут выдерживать существенное воздействие окружающей среды, не подвержены воздействию повышенной влажности: на поверхности не появляется коррозия.
- Диаметр условного похода может варьировать в пределе DN 10-50 и выше. Выбор проводится согласно показателю диаметрального размера трубопровода.
- Показателю номинального давления PN 1,6 – 4,0 Мпа. В системе выдерживается определенный показатель давления, который следует учитывать.
Кроме этого основным критерием выбора становится цена изделия. Запорные краны, которые применяются в быту, имеют относительно невысокую стоимость.
Основные элементы конструкции
Как ранее было отмечено, конструкция шарового крана достаточно проста и практична.
Ее основными элементами можно назвать:
- Корпус изделия.
- Седла, которые выступают в качестве уплотнительных колец.
- Затвор в виде шара. Основным элементом конструкции считается затвор в виде шара, который имеет проходное отверстие.
- Рукоятка для управления запорным механизмом.
- Стопор, который ограничивает поворот рукоятки.
- Шпиндель, который выступает в качестве связующего элемента между рукояткой и запорным механизмом.
Принцип действия конструкции довольно прост: в закрытом положении шар повернут к проходному каналу стенкой, при повороте рукоятки отверстия соединяет два проходных канала. Производители крайне не рекомендуют устанавливать рукоятку в полуоткрытом состоянии, так как конструкция подвергается большому износу. Сегодня рассматриваемые конструкции выпускаются известными производителями, продукция которых пользуется большой популярностью.
Подделка на строительном рынке
Практически все шаровые краны обладают исключительными эксплуатационными качествами. Однако в продаже можно встретить и подделки. Высоким качеством обладают итальянские краны, но сегодня в продаже можно встретить китайские, турецкие, польские варианты исполнения, которые обходятся дешевле, но имеют и худшие эксплуатационные качества. Кроме этого на российском рынке встречаются подделки, которые не могут прослужить долго, но при этом имеют довольно высокую стоимость.
Цель любой подделки – прикрываясь известным брендом малоизвестные компании продают свою продукцию по высокой цене. Экономят подобные производители на качестве используемого сырья. Примером можно назвать то, что корпус шаровых кранов должен изготавливаться из латуни определенных марок. Химический состав применяемой латуни регламентируется ГОСТом, который должны соблюдать российские производители, за рубежом учитываются собственные стандарты. Нелегальные производители используют в качестве цветного материала лом, который не соответствует установленным стандартам.
Подводят итоги отметим следующие преимущества муфтовых шаровых кранов:
- Простота конструкции.
- Герметичность и высокая надежность.
- Конструкция имеет небольшие габариты.
- Удобное управление.
- Отсутствие застойных зон.
- На поворот запорного механизма требуется мало времени.
- Высокий показатель стойкости к воздействию самым различным средам, в том числе пульп и шламам.
Если в системе установлены старые краны, то следует провести из замену на шаровые варианты исполнения.
oborudovanie1.ru
Вентиль фланцевый. Классификация. Разновидности и особенности
Вентиль запорный фактически служит для перекрытия потока рабочей среды трубопровода. Вместе с тем, технические характеристики данного устройства позволяют ещё и регулировать объём транспортируемого вещества, а также скорость его перемещения. Вентиль фланцевый нашёл широкое применение в отопительных, водопроводных и газовых системах. Благодаря своей удобной и надёжной конструкции эта деталь пользуется повышенным спросом на строительном рынке.

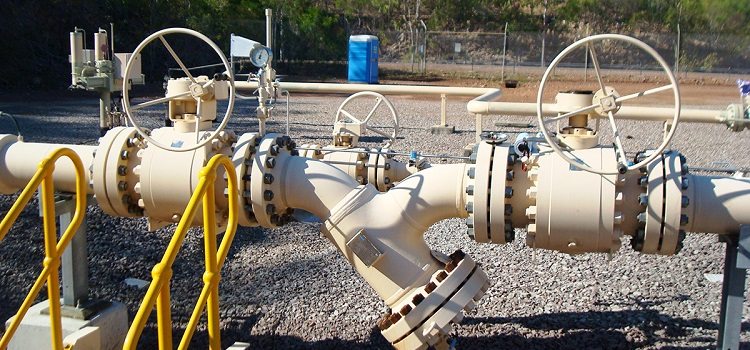

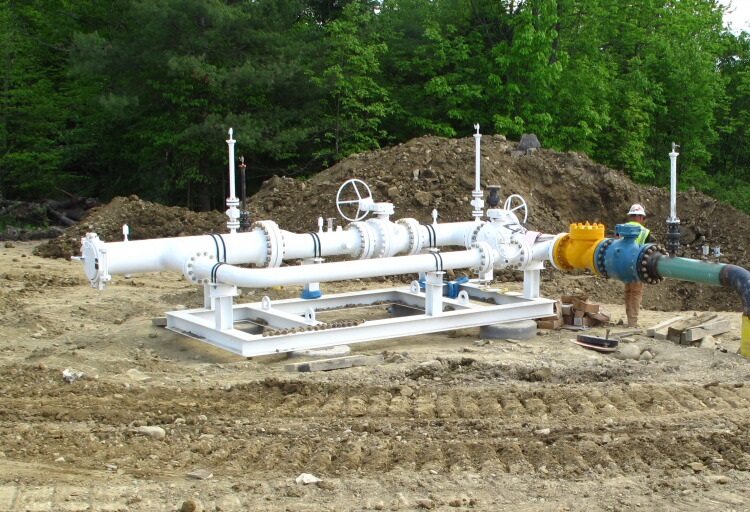

Фланцевые вентили устанавливаются в качестве запорной арматуры на трубопроводы различного назначения
Классификация устройств
По методу перекрытия потока рабочей среды выделяют четыре вида вентилей.
Винтовые. Подвижный клапан закреплён на штоке резьбовым соединением. Он прижимается к расположенному в корпусе вентиля седлу. Герметичность обеспечивает сальниковая набивка, представляющая собой уплотняющую шайбу. Этот вентиль имеет следующие специфические недостатки:
- способен пропускать жидкость только в одном направлении;
- износ паронитовых или резиновых прокладок требует их периодической замены. А попавшие под клапан окалина или песок могут вызвать их частичное или полное разрушение.
Шиберные. По устройству они больше напоминают задвижку, чем вентиль: конический клапан опускается между двух зеркал с помощью резьбового штока. Вместо сальника нередко используются долговечные полимерные или резиновые уплотнители.
Шаровый вентиль — это наиболее современная конструкция подобных устройств
Шаровые. Изготовленный из нержавейки или латуни шар, имеющий сквозное отверстие, вращается в корпусе вентиля при повороте рукоятки. Фиксируется он парой фторопластовых или тефлоновых кольцевых сёдел. Герметизацию штока обеспечивает прокладка из такого же материала.
Пробковые. Поток в них перекрывает коническая пробка со сквозным отверстием. Типичные проблемы такие:
- требуется периодическая набивка сальника;
- поворот пробки в вентиле большого размера требует значительных усилий.
Разновидности и особенности
Рассмотрим особенности фланцевых вентилей в зависимости от материала изготовления. Для промышленности это чаще всего стальные и чугунные, а для бытовых нужд – латунные или бронзовые.

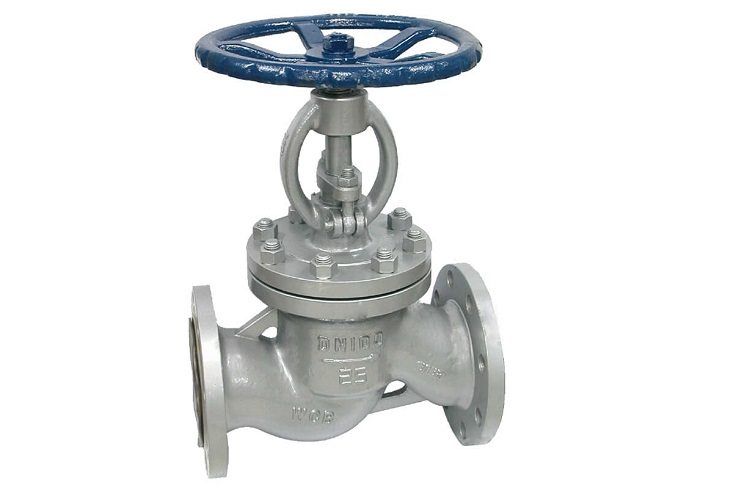

Вентиль стальной. Такая деталь устанавливается на трубопроводах, преимущественно, для воды и пара. Кроме того, в качестве рабочей среды могут выступать корродирующие вещества, углекислота, природный и сжиженный газ и аммиак. Отличия характеристик фланцевого вентиля стального от чугунного и латунного аналога связаны в первую очередь с давлением и рабочей температурой. Значения этих параметров составляют 6,3 МПа и +425˚С соответственно.
Прочностные характеристики вентилей, изготовленных из стали, позволяют применять их в магистралях с высоким давлением
На заметку! Такие показатели обусловливают возможность применения данного устройства в сильнонапряженных условиях, там, где большое давление и очень высокая температура.
Одним из существенных плюсов стальных вентилей по сравнению с чугунными изделиями является меньший вес. Благодаря этому требования к техническим характеристикам конструкции трубопровода упрощаются, а также отсутствует необходимость в монтаже специальной арматуры и дополнительных элементов.
Обычно для изготовления стального фланцевого вентиля используется нержавеющая сталь. Корпус, как правило, производится из легированной стали марок А20 и А25. Впрочем, существуют технологии использования с этой целью металла без легирующих компонентов.
Диаметр условного прохода такой детали достигает 100мм. Поэтому стальной фланцевый вентиль может устанавливаться в трубопроводе с невероятно большим расходом рабочей среды.
По типу корпуса такие устройства бывают проходными и угловыми. Первый вид используется на прямолинейных участках магистрали. Его минусом является высокое гидравлическое сопротивление. Сфера применения вентиля углового – соединение расположенных перпендикулярно друг другу трубопроводов.
Существует также отдельная категория паровых проходных стальных вентилей. Используются они на трубопроводах для транспортировки рабочей среды с температурой более 400˚С. Преимуществом парового фланцевого вентиля является отсутствие зон застоя. Но без недостатков здесь тоже не обошлось. Паровой вентиль имеет большие габариты и вес.
Для прямых участков магистрали используются проходные вентили
Вентиль из латуни. Используется на трубопроводах, транспортирующих жидкую и парообразную рабочую среду. Набивка сальника асбестовая, а уплотнительные кольца паронитовые. Ручной способ управления, где роль рукоятки играет маховик. Габариты и вес наиболее востребованных в быту модификаций латунного вентиля представлены в таблице №1.
Таблица 1
| Высота, мм | Длина, мм | Диаметр условный, мм | Масса, кг |
| 118 | 142 | 50 | 1,58 |
| 106 | 110 | 40 | 1,19 |
| 95 | 95 | 32 | 0,67 |
| 86 | 80 | 25 | 0,44 |
| 80 | 65 | 20 | 0,30 |
| 80 | 55 | 15 | 0,25 |
Чугунный вентиль. Корпус выполнен из ковкого или серого чугуна. Запорный узел представляет собой сложную многокомпонентную конструкцию. Включает она следующие детали: сальник, маховик с резьбовым штоком и золотник. Особенностью вентиля чугунного фланцевого является то, что практически все детали его запорного узла стальные. Исключение делается только для уплотнительного элемента золотника вентиля чугунного. На его конце можно увидеть кожаную, фторопластовую или резиновую прокладку.
В заключение необходимо отметить, что запорные фланцевые вентили очень неприхотливы к условиям окружающей среды. Они могут применяться как на крупных предприятиях, так и устанавливаться в подвале жилого дома.
trubamaster.ru
видео-инструкция по выбору своими руками, особенности стальных, шаровых, газовых изделий, размеры, цена, фото
В настоящее время шаровые фланцевые краны Ду 50 применяются в качестве запорной арматуры для транспортировки газа, нефти и воды по трубопроводам различной протяжённости. Кроме того, они могут быть использованы для каких-либо резервуаров разной величины, систем орошения и для других конструкций, связанных с транспортировкой и хранением газов и жидкостей.
Такая арматура имеет свои технические характеристики и может отличаться друг от друга по этим показателям, о чём и пойдёт речь ниже, а также вашему вниманию будет предложена тематическая демонстрация видео в этой статье.
Шаровый газовый кран Ду 50 с фланцевым крепежом
О кранах
Общие характеристики
Примечание. Существуют разные производители продукции подобного типа, например, ТМ Маршал, SANOPT, FRONIUS и так далее, но мы разберём состав характеристик, взяв за основу фирму LD (ЛД), которая находится в России, в городе Челябинске.
Стальной шаровой кран LD (Челябинск, Россия)
- Подобная запорная арматура шарового типа (см. фото вверху) производится с фланцевым, сварочным и муфтовым способом соединения к трубопроводам. Номинальный диаметр кранов составляет от Ду15 мм до Ду500 мм, Ру от 1,6МПа до 4,0МПа.
- Настоящая продукция предназначена для промышленных трубопроводов и резервуаров, хотя это положение не исключает её применение и установку своими руками на бытовом уровне (в случае необходимости).
- Перечень транспортируемых (хранящихся в ёмкостях) веществ, где может применяться запорная арматура, это природный газ и любая неагрессивная газообразная среда, сжиженный углеводородный газ, масло, бензин и дизельное топливо, вода и пар. Применение возможно при температуре от -60⁰C до +200⁰C, при рабочем давлении до 4,0МПа.
- Сама конструкция собирается из корпуса ст. 20, 09Г2С, 12×18Н10Т; седла Ф-4К20; уплотнителя Ф-4К20; штока 20×13, 12×18Н10Т и рукоятки ст. 3. Изделия могут быть полнопроходными и стандартнопроходными.
Пояснение. Кран будет считаться полнопроходным, если диаметр шара вместе с проходным отверстием соответствуют условному проходу.Если же сечение шара и проходного отверстия меньше, например Ду50/30, то такой тип называется стандартнопроходным.
Обзор продукции
Фланцевый шаровый кран 50 мм
Корпус данного изделия производится из углеродистой стали (ст. 20), и шток — из нержавеющей, а уплотняется он фторсилоксановым эластомером. Уплотнение подшипника скольжения на штоке из фторопласта Ф4К20, и из аналогичного материала делается уплотнение для шара — Ф4К20, но дублируется фторсилоксановым эластомером. Возможны DN 15-32, 20×12; DN 40-65, AISI 304; DN 80-300, AISI 409. (См. также статью Сварные трубы: особенности.)
Ручка для DN 115-250 делается из углеродистой стали (подлежит окраске), есть полимерный наконечник. Для ручки у DN 150-300 инструкция рекомендует механический редуктор с наличием червячной передачи.
| DN | PN | КОД | d | D | D1 | D2 | G | h | H | I | L | Масса(Кг) |
| 15 | 40 | КШ.Ц.Ф.015.040.02 | 10 | 95 | 65 | 14 | 4 | 23 | 72 | 170 | 130 | 1,8 |
| 20 | 40 | КШ.Ц.Ф.020.040.02 | 15 | 105 | 75 | 14 | 4 | 23 | 72 | 170 | 150 | 2,2 |
| 25 | 40 | КШ.Ц.Ф.025.040.02 | 18 | 115 | 85 | 14 | 4 | 21 | 75 | 170 | 160 | 2,7 |
| 32 | 40 | КШ.Ц.Ф.032.040.02 | 24 | 135 | 100 | 18 | 4 | 21 | 75 | 170 | 180 | 3,7 |
| 40 | 40 | КШ.Ц.Ф.040.040.02 | 30 | 145 | 110 | 18 | 4 | 44 | 92 | 235 | 200 | 4,6 |
| 50 | 40 | КШ.Ц.Ф.050.040.02 | 40 | 160 | 125 | 18 | 4 | 44 | 100 | 235 | 230 | 6.1 |
| 65 | 16 | КШ.Ц.Ф.065.016.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8.4 |
| 65 | 25 | КШ.Ц.Ф.065.025.02 | 49 | 180 | 145 | 18 | 4 | 44 | 110 | 235 | 270 | 8,4 |
| 80 | 16 | КШ.Ц.Ф.080/70.016.02 | 63 | 195 | 160 | 18 | 4 | 60 | 141 | 335 | 280 | 11,2 |
| 80 | 25 | КШ.Ц.Ф.080/70.025.02 | 63 | 195 | 160 | 18 | 8 | 60 | 141 | 335 | 280 | 12 |
| 100 | 16 | КШ.Ц.Ф.100/80.016.02 | 75 | 215 | 180 | 18 | 8 | 60 | 150 | 335 | 300 | 15 |
| 100 | 25 | КШ.Ц.Ф.100/80.025.02 | 75 | 230 | 190 | 22 | 8 | 60 | 150 | 335 | 300 | 15 |
| 125 | 16 | КШ.Ц.Ф.125/100.016.02 | 100 | 245 | 210 | 18 | 8 | 94 | 195 | 525 | 325 | 27,5 |
| 125 | 25 | КШ.Ц.Ф.125/100.025.02 | 100 | 270 | 220 | 26 | 8 | 94 | 195 | 525 | 325 | 28,5 |
| 150 | 16 | КШ.Ц.Ф.150/125.016.02 | 125 | 280 | 240 | 22 | 8 | 98 | 210 | 525 | 350 | 36 |
| 150 | 25 | КШ.Ц.Ф.150/125.025.02 | 125 | 300 | 250 | 26 | 8 | 98 | 210 | 525 | 350 | 37 |
| 200 | 16 | КШ.Ц.Ф.200/150.016.02 | 148 | 335 | 295 | 22 | 12 | 84 | 225 | 625 | 450 | 56 |
| 200 | 25 | КШ.Ц.Ф.200/150.025.02 | 148 | 360 | 310 | 26 | 12 | 84 | 225 | 625 | 450 | 57 |
| 250 | 16 | КШ.Ц.Ф.250/200.016.02 | 200 | 405 | 355 | 26 | 12 | 100 | 270 | 625 | 530 | 83 |
| 250 | 25 | КШ.Ц.Ф.250/200.025.02 | 200 | 425 | 370 | 30 | 12 | 100 | 270 | 625 | 530 | 85 |
| 300* | 16 | КШ.Ц.Ф.300/250.016.02 | 240 | 460 | 410 | 26 | 12 | 167 | 634 | — | 750 | 155 |
| 350* | 16 | КШ.Ц.Ф.350/300.016.02 | 300 | 520 | 470 | 26 | 16 | 196 | 690 | — | 750 | 276 |
| 500* | 16 | КШ.Ц.Ф.500/400.016.02 | 390 | 710 | 650 | 33 | 20 | 170 | 870 | — | 990 | 610 |
Технические параметры
Пояснение. Продукция, помеченная звёздочкой*, поставляется в комплектации с редуктором ProGear, и строительная высота указывается именно в совокупности.
LD 11с67п КШ РФ, ст. 20 Ду 50, Ру4,0 Мпа
Запорное регулирующее устройство типа 11с67п, у которого затвор выполнен в форме шара, у которого имеются отверстия для проходимости через них жидкого, парообразного или газового вещества.
Такие краны достаточно просты в конструкции, они легко разбираются и надёжны в эксплуатации (практически никогда не подводят). Кроме того, если размеры шарового фланцевого крана Ду50-500 мм позволяют, то их можно устанавливать вместо задвижек на действующих трубопроводах.
Изготовление запорной арматуры типа 11с67п осуществляется по ГОСТам 21345-78 и 28343-89 в соответствии с ТУ 04671406—003-98. В случае использования механизмов в умеренном и холодном климате подразумевается исполнение УХЛ ГОСТ 15150. Госгортехнадзор Российской Федерации выдал сертификат на настоящую продукцию, которая относится к классу восстанавливаемых и ремонтируемых в случае неисправности изделий.
Сделанные из углеродистой стали (ст. 20) модели 11с67п предназначены для трубопроводов и резервуаров. По ним транспортируются или хранятся в ёмкостях такие вещества, как природный и сжиженный газ (любая газовая слабоагрессивная среда), водяной пар, а также различные жидкости типа горячей и холодной воды или самых разных жидких нефтепродуктов.
Модель 11с67п также может быть полнопроходной или стандартнопроходной (значение терминов приводилось в пояснении выше по тексту). Настоящая модель имеет фланцевое крепление, хотя оно также может быть приварным (сварным) или муфтовым.
Заключение
У различных шаровых кранов, в зависимости от их размера и производителя, может быть разная цена, но у всей такой запорной арматуры есть определённые преимущества. Прежде всего, это простота конструкции и низкое гидравлическое сопротивление, а кроме того, это малые габариты по высоте и возможность установки в любом положении относительно расположения вентиля.
gidroguru.com
Фланцевый кран в наличии на складе. Цена на краны фленцевые в Москве
Особенности конструкции
Конструкционно кран внутри полости имеет некий запирающий механизм, например шар с отверстием. Приводится в действие кран мускульной силой через ручку, пневматикой или электродвигателем. Поворачиваясь на 90 градусов, запирающий шар либо открывает проход, либо закрывает его. Стоит отметить, что вместо шарика может быть использован конус или цилиндр.
Кран шаровой имеет внутри шар, а способ крепления фланцевый и благодаря такой несложной конструкции цены этой арматуры невелики. Сейчас уже нечасто можно встретить популярные ранее детали из чугуна, поскольку сам чугун хрупок и подвержен коррозии. Гораздо большее распространение получил кран шаровой стальной, где фланцевый способ крепежа при уплотнении прокладкой справляется с как минимум тремя средами: паром, газом и водой. Для улучшения антикоррозионных свойств краны подвергаются цинкованию, это увеличивает вес и прайс изделия.
Внутренний диаметр (Ду) запирающего механизма не обязательно совпадает с диаметром присоединяемой трубы. Чаще он меньше. Краны полнопроходные шаровые стальные фланцевые имеют совпадающий с трубным диаметр, что гораздо лучше из-за меньшего давления на деталь, но и цена этих кранов значительно выше. Кран стандартнопроходной шаровый фланцевый имеет внутренний диаметр прохода меньше, в результате чего меньше габариты детали, меньше расход металла, меньше цена.
Крепление
Кран имеет фланцевый тип крепления, что подразумевает повторное использование в случае необходимости, а заказать и купить дополнительный кран больших размеров недешёвое удовольствие, да и у потерянного времени своя цена. Фланцевые пластины прикручиваются к трубе крест-накрест, что даёт равномерность соединения. Между фланцами обязательно вставляется прокладка, исключающая утечки. Качественная прокладка не пропустит даже пар под высоким давлением.
Применение
Запорная арматура используется для перекрытия потока рабочей среды. Это востребовано при ремонтах, изменениях на производстве, в аварийных ситуациях и других случаях. Бытовое использование в ЖКХ, пароснабжение, газ, вода горячая и холодная. Для этого нужны краны из обычной углеродистой стали. Промышленное производство требует изделия, у которых и размеры больше, и требования к стали выше. Нержавеющий сплав 12х18н10т применяется в кранах пищевой промышленности, сталь 09г2с там, где нередки очень низкие температуры. Поэтому прежде, чем заказать или сходу купить кран, требуется сверить условия эксплуатации и характеристики материала детали.
В бытовой сфере кран обычно применяется шаровой фланцевый с Ду до 50 мм. Этого размера достаточно, чтобы обеспечить домовое снабжение газом и водой, кроме того, большие краны гораздо сложнее перекрыть вручную из-за большого напора среды. Кран шаровый стальной нержавеющий фланцевый с Ду 50 мм используется и на производствах.
На магистральных бытовых путях используется и кран шаровой, где фланцевый тип крепления, а диаметр достигает 100 мм, но еще большие детали уже редкость, всё же краны с Ду 200 и выше – это промышленное производство. На производстве краны нередко оснащаются пневматическим или электрическим приводом.
Другие разделы
medexe.ru
Шаровые газовые фланцевые краны
В процессе эксплуатации трубопроводов в обязательном порядке должна быть предусмотрена функция перекрытия потока транспортируемой среды. Это условие важно как для промышленных магистралей, так и для бытовых систем.
Газовый шаровый кран
Обеспечить выполнение этой задачи может установка специальной арматуры, которая полностью перекроет движение газа в трубопроводе.
Cодержание статьи
Классификация шаровых кранов для газа
Шаровый кран, используемый для корректной и безопасной работы магистрального газопровода, представляет собой запорную арматуру, в которой проход перекрывается блокирующей деталью сферической формы. Угол отклонения от рабочей оси составляет 90º.
Шаровые газовые краны делятся на классы в зависимости от эксплуатационных характеристик.
По функциональному назначению бывают:
- Запорные. Предназначены для открытия или закрытия прохода с рабочей средой.
- Распределительные. Распределяют поток газопровода в определенных направлениях. Могут быть трехходовые краны или многоходовые.
По типу проточной части корпуса:
- Полнопроходные краны – в них диаметр проходного сечение такой же или больше, чем на входе.
- С зауженным проходом – в корпусе таких вентилей проходные сечения сужаются, что позволяет уменьшить усилия управляющих механизмов, а также снизить размеры арматуры.
По способу монтажа, фланцевые крепятся при помощи дисков с равномерно расположенными отверстиями для болтов.
Полнопроходной шаровый газовый кран
Наиболее часто фланцевые газовые краны используются в монтаже магистрального трубопровода ДУ 50 и больше, переносящего нефтепродукты и газ. Фланцевый крепеж считается одним из наиболее прочных, а фланцевые прокладки могут обеспечить высокую степень герметичности.
Штуцерные монтируются при помощи специального штуцера (втулки), в которой один концов имеет внутреннюю или наружную резьбу.
Муфтовые имеют внутреннюю резьбу с двух концов, устанавливаются в трубопровод с помощью широкой трубки небольшой длины. Как и фланцевые, отличаются удобством в использовании, кроме того, имеют небольшие габариты и чрезвычайно практичны.
При необходимости такой запорный узел можно демонтировать, разобрать и устранить неполадку. Применяют для магистрального трубопровода ДУ 15 – ДУ50.
Приварные газовые краны монтируют с помощью сварочного аппарата. Недостатком этого способа есть то, что кран в будущем будет невозможно демонтировать. Для устранения недостатка, на обеих концах вентиля ставят фланцевый разъем. Наибольшее распространение приварной способ получил в трубопроводах ДУ50.
Газовый шаровый кран с фланцевым подключением Комбинированные сочетают разные способы крепежа (фланцевый, муфтовый).
По своей конструкции краны бывают:
С плавающим шаром, когда робка не соединена со шпинделем жестко и может передвигаться. Под давлением среды со стороны входа пробка прижимается к кольцу с уплотнением и перекрывает трубу. Такой запорный узел используют в магистралях с диаметром не больше 20 см.
С шаром в опорах, когда пробка подвижна и крепится в опорах. Давление рабочей среды на седло прижимает пробки к поверхности в виде сферы. Выступ-фиксатор может быть оборудован подшипниками.
Преимущества шаровых кранов для газа
Шаровый газовый кран – это очень важный узел магистрального трубопровода, который не подлежит частой замене. Большинство маркированной запорной арматуры обладает длительным сроком эксплуатации.
Газовые краны монтируются аналогично водопроводной арматуре
Температура окружающей среды, в которой нормально работает шаровый кран для газа, колеблется от -60ºC до +80ºC. А вот рабочая среда может быть еще большего диапазона -60ºC до +200ºC.
Неоспоримым достоинством арматуры этого вида считается то, что запорный узел можно легко установить и так же просто обслуживать.
Газовые металлические шаровые краны относятся к классу герметичности «А». Они прочны и способны надежно перекрыть трубопровод.
Обзор шарового крана «VALTEC» для газа (видео)
Материалы для изготовления
При монтаже газового магистрального трубопровода, промышленного или бытового, используются вентили нескольких типов. Наиболее распространены модели из латуни Bugatti. Причина этой популярности кроется в долговечности материала: латунь с легкостью справляется с перепадами температур и высоким давлением рабочей среды.
Латунные краны с муфтовым соединением прекрасно подойдут для труб небольшого диаметра. Специальное тефлоновое или сальниковое уплотнение обеспечивает надежную герметичность арматуре. Если вдруг возникает подозрение на утечку газа, перед тем, как заменить узел, можно просто подтянуть гайку, прижав уплотнитель.
В 90 случаев из 100 прокладка полностью закроет утечку, и газовый шаровый кран будет снова работать корректно. Благодаря таким особенностям конструкции, кран имеет длительный срок эксплуатации.
Шаровый фланцевый кран, изготовленный из углеродистой стали
Кроме латунных, есть еще и стальные шаровые краны для газовых трубопроводов. Такая арматура достаточно надежна: стыковочные узлы и разъемы в них отсутствуют, поскольку деталь цельная. Утечка газа из крана маловероятна, для полной безопасности необходимо убедиться в плотности соединения с самой трубой.
Сталь – прочный и долговечный материал, поэтому и стальной кран будет служить долго.
Монтаж и обслуживание не представляют никакой сложности, ими просто управлять. Стальные шаровые краны Данфосс с легкостью справляются с большим давлением и высокими температурами рабочей среды. В отличие от латунных, стальные краны стоят гораздо дешевле.
Тонкости выбора шарового вентиля
Выбор шарового крана, в особенности для газового магистрального трубопровода, дело ответственное. Существуют тонкости, на которые нужно обращать внимание в первую очередь.
Итак, сначала приступают к осмотру корпуса. На нем не должно быть никаких видимых дефектов в виде вмятин, царапин или погнутостей. На корпусе обычно наносится маркировка, которая должна в точности совпадать с технической документацией на вентиль.
Если арматура стоит подозрительно дешево, то, значит, производитель использовал примеси металлов вместо цинка или стали. Такой газовый шаровый кран может сломаться в самый неподходящий момент.
Схема устройства шарового крана
Далее необходимо обратить внимание на самую важную деталь крана – собственно шар. Этот элемент получает самую большую нагрузку при работе вентиля, следовательно, и выполнен он должен быть идеально. Как правило, шар покрывают слоем средства от коррозии.
Если на поверхности сердцевины заметны какие-то пятна, не оттирающиеся тряпкой, сам шар тусклый, на нем заметны шероховатости и дефекты, то арматура, скорее всего, некачественная. Для магистрального трубопровода с газом такой запорный узел не подойдет.
Другие похожие статьи по теме:
trubypro.ru
