Герметичный скважинный оголовок
Оголовок герметичный скважинный
Описание товара
Назначение

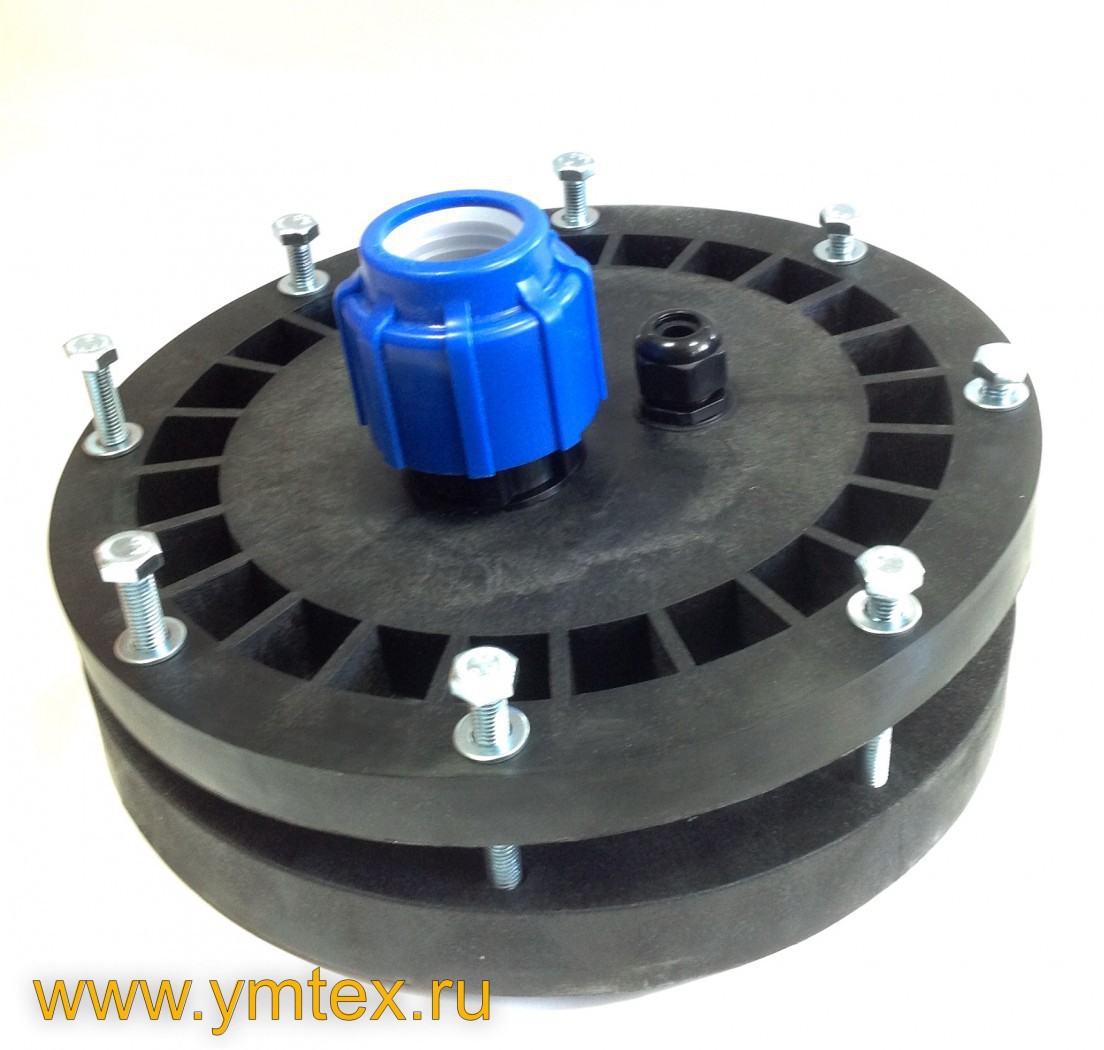

Любую скважинную трубу следует накрыть специально предусмотренными крышками, для этой задачей отлично справится оголовок герметичный скважинный ОГС 125-165.
- Используя наиболее эластичное резиновое кольцо, данным оголовком можно накрыть скважинные трубы с диаметром: 125 мм, 127 мм, 133 мм, 140 мм, 146 мм, 159 мм, 165 мм. Такой диапазон диаметров труб значительно больше, чем у оголовка Водолей.
- К скважинному оголовку можно присоединить полиэтиленовую напорную трубу с диаметром в 32 мм. Помимо этого, можно прицепить электрический кабель, диаметра какого не меньше 6 мм и не больше 12 мм. Прикрепляемый трос, способен выдержать любой насос вес какого не достигает 200 кг.
Купить оголовок герметичный скважинный вы можете в нашем магазине по выгодной цене, получив при этом гарантию.
Особенности устройства
- Крепеж агрегата на рабочей трубе скважины осуществляется специальными болтами, какие затягивают уплотнительное кольцо, выполненное из резины. А это значит, что нет необходимости ни в сварке, ни в каких либо других дополнительных опциях.
- Несложное погружение водяного насоса внутрь трубы осуществляется, используя разнообразные механизмы, такие как: лебедка или кран.
- Наилучшее крепление троса карабином к рым-гайке, расположенной в нижней части конструкции оголовка.
- В качестве материала для изготовления оголовка используется пластик наивысшего качества. Это обеспечивает привлекательный внешний вид агрегату и отлично препятствует различным внешним воздействиям на скважину.
- Возможность повысить дебет рабочей скважины позволит увеличить производительность даже скважин расположенных не так глубоко.
Достоинства скважинного герметичного оголовка
- Мешает произвольному затеканию в скважинную трубу грунтовых вод низкого качества и осадков, какие могут загрязнить воду.
- Препятствует проникновению внутрь различного сора с поверхности земли. С этим агрегатом можно быть уверенным, что листья, трава, ветки, насекомые не попадут в Вашу скважину.
- Отличная надежность и безопасность при крепление используемого насоса.
- Способствует быстрому и легкому доступу к погружному насосу.
- Отличная производительность скважины, обеспечивается герметичным закрытием её входа непосредственно самим оголовком.
Технология монтажа оголовка ОГС 125-165
- Подготовка скважинной трубы, заключающаяся в её ровной и точной обрезке и шлифовке её обрезного края.
- Прикрепление к насосу составляющих системы: напорной пластиковой трубы, электрического кабеля (определенного размера), троса.
- Закрепление второго конца троса с карабином и далее подвешивание его к нижней части скважинного оголовка при помощи рым-гайки.
- Сжатие свободного конца пластиковой напорной трубы при помощи компрессионного фитинга, находящимся в нижней части оголовка.
- Выбрасывание электрокабеля сквозь предусмотренный в строении специальный ввод.
- Надевание фланца оголовка на обсадную трубу, обязательно чтоб плоская поверхность располагалась сверху, после необходимо протянуть резиновое кольцо.
- Опускание водного насоса в обсадную трубу, осуществляется не спеша, во избежание отсоединения троса, кабеля или трубы. Обратите внимание на трос, где находится подвешенный насос, его натянутость должна быть постоянной и стабильной, так как вес помпы распространяется только на трос.
- Установка скважинной крышки на рабочую трубу.
- Затягивание нижнего фланца и верхней крышки болтами, зажав предварительно уплотнительное кольцо.
- Фиксация электрического кабеля в определенном отводе.
Внимание: проследите затем, чтобы трос с подвешенным насосом был натянут, и вес насоса приходился именно на него.
sandoo.ru
Оголовок скважины - герметично и эстетично
Не каждому владельцу загородного дома выпадает удача получить участок с готовым источником воды. Как правило, заботиться о ее добыче для обеспечения не только насущных нужд, но и комфортных условий жизни приходится самому.
Но далеко не любой водный источник может соответствовать потребностям дома, «вооруженного» современной бытовой техникой: душевыми кабинами, посудомоечной машиной, ванной и т.д. Да и на участке хочется иметь бассейн или купальню, декоративный фонтанчик, а в огороде капельный полив.
Поэтому наиболее возможным решением проблем представляется добыча воды с помощью скважины. Но прежде чем скважина начнет обеспечивать решение хозяйственных проблем, ее необходимо не только пробурить, но и обустроить.
Независимо от того, оборудована она кессоном или адаптером, обязательно потребуется надежная герметизация устья. Для этой цели существует специальное устройство – оголовок скважины. Он обеспечивает герметическое соединение обсадной трубы и трубопроводов на поверхности участка. Кроме того, через него проходят силовой кабель, питающий двигатель насоса, напорная насосная труба (32 или 40 мм), кабель контроля «сухого хода».
Оголовок скважины оснащен карабином для крепления страховочного троса, что обеспечивает повышенную надежность подвески насоса.
Герметирующее приспособление устанавливается на обсадную трубу диаметром от 107 до 152 мм, при наличии кессона – внутри него. Обычно оголовок изготавливается из пластмассы или чугуна. Первые рассчитаны на рабочую нагрузку до 200 кг, а чугунные способны выдержать подвешенный груз весом до полтонны.
Оголовок для скважины состоит из фланца, уплотнительного резинового кольца и крышки, которая в процессе монтажа плотно прикрепляется к фланцу четырьмя болтами с гайками и шайбами. В центре крышки имеются цанговый латунный зажим, стальные рым-болты и два ввода для кабелей. Нижний рым-болт служит для крепления троса, а верхние болты герметизируются специальной колпачковой гайкой.
Установить оголовок на скважину несложно – сварка не требуется, поскольку простой монтаж осуществляется обычным затягиванием четырех болтов. Они надежно сжимают всю конструкцию, а резиновое кольцо обеспечивает плотную герметизацию.
До установки оголовка обсадная труба ровно обрезается, причем строго перпендикулярно вертикальной оси, края тщательно зачищаются и покрываются антикоррозийным составом. При помощи верхних рым-болтов производится погружение насоса любым грузоподъемным устройством.
Оголовок скважины прекрасно защищает ее от грунтовых поверхностных вод, а также от попадания случайных предметов и засорения. Он существенно упрощает техническое облуживание всей конструкции. Кроме того, оголовок скважины снижает вероятность кражи оборудования при условии использования специальных секретных болтов.
Вся конструкция источника воды принимает аккуратный и законченный вид. Надежно, удобно, красиво! Не стоит экономить на обустройстве скважины – правильное его выполнение служит гарантией долгой работы скважины и бесперебойной подачи чистой воды.
fb.ru
Оголовок герметичный скважинный
Описание товара
113-127/25 - 3200 Р
113-127/32 - 3200 Р
Оголовок предотвращает попадание в скважину поверхностных грунтовых вод, мусора, насекомых, грызунов и т.п., увеличивает надежность монтажа погружного насоса и упрощает его обслуживание. В результате герметизации оголовком устья скважины увеличивается ее дебет, за счет образующегося разряжения между оголовком и понижающимся уровнем воды во время работы насоса.
- Оголовок скважинный ОГС 113-127/32 рассчитан на укупорку обсадных труб, имеющих диаметр 113-127 мм и присоединение к нему напорных труб диаметром 32 мм (наиболее популярного типоразмера). Он выполнен из высокопрочного пластика, отличающегося устойчивостью к ударам, давлению и других неблагоприятных воздействий. Также к оголовку присоединяются электрокабель 6-12 мм и насос весом до 200 кг.
- Конструкция такова, что он монтируется без использования сварки, за счет специальных зажимов на болтах. Затягивая их, вы перемещаете прижимной фланец с кольцом-уплотнителем из резины навстречу крышке. Крышка оснащена рым-гайками, за которые оголовок можно поднять любым подходящим для этой цели механизмом.
- От воров и вандалов оголовок защищен потайными головками болтов, открутить которые можно только с помощью специального ключа.
- Оголовок герметичный скважинный ОГС 113-127/32 имеет отличный внешний вид, что в целом улучшает эстетику участка, на котором находится скважина.
Технология установки
- Первым делом, в надлежащий видом приводится край обсадной трубы – для этого он ровно обрезается, устраняются все неровности: удаляются заусенцы, поверхность среза зашлифовывается.
- Затем соединяются обсадная труба, насос и электрокабель, обеспечивающий его питание. Все соединения закрепляются хомутами.
- Второй конец троса, зафиксированного к компрессору, нужно прикрепить к нижней рым-гайке скважинного оголовка, продеть напорную трубу и электрокабель.
- На обсадную трубу надеваются резиновое кольцо и прижимной фланец плоской стороной вверх.
- Далее, компрессор опускают в скважину. Важно, чтобы при этом трос между компрессором и оголовком был натянут и именно на него приходился вес оборудования.
- Оголовок скважинный 113-125/32 мм устанавливают на обсадную трубу, после чего затягиваются болты, подтягивающие фланец и резиновое кольцо. При этом важно не перетянуть болты, чтобы не разрушить пластик корпуса.
- Электрокабель подтягивается и зажимается кабельным вводом, чтобы не допустить его провисания. Цанговым зажимом с этой же целью фиксируется и напорная труба, которая также предварительно подтягивается.
Характеристики
Производство: Россия
Материал корпуса: Пластик
Диаметр монтажа: 113 - 127 ммДиаметр подсоединения: 32 мм
Масса: 1,8 кг
Герметичность: Есть
