Дренажные электронасосы «Гном»: инструкция по применению. Гном насосы
Грязевые насосы гном - подробно о них, производителе, ценах. Плюсы и минусы. Фото и видео
Для удаления загрязненных сточных вод, жидких отходов с механическими примесями и наличием в них горючих газов или высокой температуры, в промышленности или в быту невозможно использовать обычные насосные станции. Для этих целей используются грязевые насосы ГНОМ с чугунным рабочим колесом.Название «ГНОМ» — это аббревиатура, расшифровывается как Грязевой Насос Одноступенчатый Моноблочный.
Он состоит из двух частей, объеденных в моноблок:
- Двигательный отсек.
- Насосный отсек.
Область применения
Грязевой насос ГНОМ используют для перекачки жидкой среды с температурой от 0 до 95 градусов. При необходимости можно подобрать агрегат для работы с жидкостями, загрязненными нефтепродуктами, серой, веществами с легковоспламеняющимися или горючими примесями (используются аппараты со взрывозащитой). Процент твердых включений в воде не должен превышать 10%, размер частиц не больше 5 мм, плотность — до 250 кг/м³.
В правилах эксплуатации указывается, что насос должен работать в вертикальном положении при полном погружении в жидкую среду.
Погружение насоса
Грязевой погружной насос ГНОМ применяют для:
- Откачки воды из погребов, подвалов.
- Осушения сельскохозяйственных участков и их орошение.
- Удаления сточных вод от стиральных машинок и на автомойках в больших объемах.
- Отвода стоков от центральной канализации, отопления.
- Очистки выгребных ям.
- Организации очистных сооружений.
- Отвода воды из котлованов на строительных площадках.
- Организации работы на промышленных объектах в атомной, металлургической, нефтегазовой областях.
Модификации насосов ГНОМ
На рынке представлены насосы ГНОМ в 1-фазовом (220В) и 3-фазовом (380В) исполнении.
Среди тех и других выделяют следующие модификации: ГНОМ 6-10, 10-10, 16-16, 25-20, 40-20. 40-25, 53-10, 100-25, 140-10 и т.д. Маркировка, соответственно, указывает на номинальную подачу кубометра жидкости в час и напор агрегата.
Модели насосов
По обозначениям на аппарате можно определить его параметры:
- П — производительность или подача кубометров воды в час;
- Н — напор подаваемой жидкости;
- И — исполнение.
Исполнение грязевого насоса может быть разное, в зависимости от специфики применения:
- У — дозволяется использовать в жидкой среде с температурой до +35 градусов;
- Т — до 65 градусов выше нуля;
- Г — с жидкостями температурой до 95 градусов;
- Е — однофазные агрегаты;
- Ех — взрывозащищенные.
Возьмем, например, грязевой насос ГНОМ 200-25. Его производительность 200 м³/ч, а напор — 25 м.
Гном 100-25 Т может работать с жидкими средами с температурой до 60 градусов при напоре 25 м, и производительности 100 м³/ч.
Производители
В России основными производителями грязевого насоса ГНОМ являются Одинцовский насосный завод, Московский НЗ №1, ЛИВГИДРОМАШ, Уралгидропром, Промприбор. В Украине — Полесьеэлектромаш, Электромотор, Агрофермтехник НПО.
Преимущества и недостатки
Достоинства:
- Не перегреваются при работе.
- Выбор модификации: с рубашкой охлаждения и без нее.
- Надежность конструкции.
- Обширный выбор по производительности.
Недостатки:
- Высокая цена на комплектующие детали и дорогостоящий ремонт.
- За счет обособленной политики заводов-производителей зачастую невозможен бесплатный ремонт по гарантии.
- Небольшой выбор моделей для бытового использования.
- Практически полное отсутствие сервисных центров, ремонт производят на заводах.
У разных производителей находятся свои слабые и сильные стороны, поэтому разбираться нужно по конкретному заводу-изготовителю. Цены на агрегаты варьируются от производителя к производителю, потому перед покупкой рекомендуется изучить прайс-листы нескольких фабрик, изучить гарантии и поинтересоваться отзывами покупателей.
Совет: Если нет возможности и нужды приобретать подобный аппарат, а требуется лишь его разовое применение, лучше всего взять грязевой насос в аренду в специализированном магазине.
Перед этим определитесь с необходимыми параметрами:
- рабочая температура жидкой среды;
- процент твердых примесей;
- показатель рН водорода;
- содержание в воде нефтепродуктов, серы и других горючих веществ.
С грязевыми насосами типа ГНОМ вы сможете ознакомиться больше, посмотрев видео ролик, размещенный ниже.
Надеемся, что материал статьи был вам полезен. Будем благодарны, если поделитесь им в социальных сетях.kvarremontnik.ru
Насосы ГНОМ

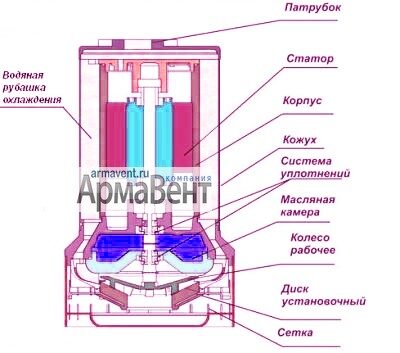

Каталог и технические характеристики насосов ГНОМ
* - в зависимости от завода-изготовителя, значения могут оличаться от приведенных в таблицеСтруктура и особенности конструкции насосов МиниГНОМ и ГНОМ 10-10 (Т=35°С, 220 В)

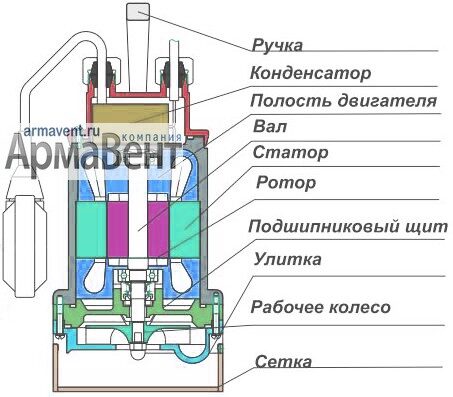

- удобная ручка- импортный конденсатор- поплавок для защиты от сухого хода- нагревостойкий провод- нержавеющий вал- статор, заполненный для охлаждения парфюмерным маслом, не загрязняющим воду- итальянские уплотняющие материалы

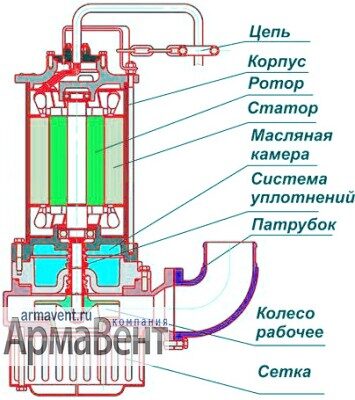

Структура и особенности конструкции насосов ГНОМ (Т=35°С, 380 В)
- надежная система крепления кабеля- подшипники тяжелой серии- статор из нагревостойкого провода- двойные торцевые уплотнения на основе вольфрамовых и титано-вольфрамовых твердых сплавов- чугунные или стальные рабочие колеса- масляная камера для охлаждения уплотнений- съемный присоединительный патрубок для быстрого монтажа- прочная сетка Структура и особенности конструкции насосов ГНОМ-Т (Т=60°С, 380 В)
- корпусные детали из алюминия, что обеспечивает надежный теплоотвод- верхнее расположение патрубка- статор из нагревостойкого провода- двойные торцевые уплотнения- масляная камера для охлаждения уплотнений- открытое рабочее колесо из чугуна- резиновый износостойкий регулируемый установочный диск- прочная сетка
Купить насосы ГНОМ | ||||||||||
Погружные насосы ГНОМ примененяются для откачивания загрязненных вод из различных земельных разработок (траншеи, колодцы и т.д.), а также для полива посадок в агропромышленном комплексе. Широко примененяются в промышленном и гражданском строительстве, при эксплуатации гидросооружений, метрополитенов и шахт. С помощью насосов ГНОМ можно осушать (дренажировать) подвалы зданий, котлованы, траншеи, откачивать загрязненные жидкости и сточные воды плотностью до 1100 кг/м3, температурой до 35°С (обычное исполнение) и температурой до 60°С (исполнение Т), с содержанием твёрдых частиц с максимальным поперечным размером до 5 мм, плотностью частиц не более 2500 кг/м3 и с содержанием в откачиваемой воде до 10% по массе. Для откачивания загрязненных вод с примесями сырой нефти до 10% предназначен дренажный погружной насос ГНОМ во взрывозащищенном исполнении Ех.При работе насосов ГНОМ обычного исполнения должно соблюдаться условие полного погружения насоса в перекачиваемую среду. Патрубок насосов выполнен с разворотом струи перекачиваемой жидкости вверх и соответствует стандартам пожарных и напорных рукавов соответствующего диаметра.
armavent.ru
ГНОМ — Гидромашина
Назначение электронасоса ГНОМ:
Электронасосы центробежные погружные Гном 25-20, Гном 40-25, Гном 53-10, Гном 50-25 и Гном 100-25 (в дальнейшем электронасосы) предназначены для откачивания загрязненных вод температурой до 35 0С, исполнение Тр — до 60 ºС плотностью до 1100 кг/м3 , при содержании твердых механических примесей до 10 % по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.
Электронасосы не предназначены для эксплуатации во взрыво и пожароопасных помещениях.
Электронасосы относятся к изделиям общего назначения вид I (восстанавливаемые) .
Электронасосы изготавливаются в климатическом исполнении У* ( эксплуатация в макроклиматических районах с умеренным климатом только в невоздушной среде).
Опросный лист для заказа насосов Размер: 197kb(*.doc)
Преимущества электронасоса ГНОМ:
- Легкосъемный для очистки фильтр.
- Высокая надежность и длительный срок службы.
- Отличное качество используемых материалов.
- Простота в обслуживании и эксплуатации.
- Высокий КПД.
- Допускают работу во всем интервале напорной характеристики.
- Изностойкое открытое рабочее колесо обеспечивает стабильные параметры.
Области применения электронасоса ГНОМ:
- откачивание воды из подвалов и с участков при затоплениях
- откачивание грунтовых и паводковых вод из котлованов в строительстве
- орошение и осушение в сельском хозяйстве
- отвод сточных вод от стиральных машин и от установок для мойки машин
- в очистных сооружениях
- в технологических процессах
Конструкция электронасоса ГНОМ:
Электронасос выпускается в виде моноблочного агрегата. Приводом служит герметичный асинхронный электродвигатель. Насосная часть отделена от электродвигателя системой уплотнений с масляной камерой.
Монтаж электронасоса ГНОМ:
Рабочее положение электронасоса вертикальное, при этом он должен полностью находиться в воде для надежного охлаждения электродвигателя Погружение электронасоса в воду необходимо производить с помощью троса для исключения растягивающих усилий на кабель питания. Установка электронасоса на объекте может быть произведена как стационарно, с жестким трубопроводом, так и мобильно с гибким.
Условные обозначения электронасоса ГНОМ:
Например:
Электронасос Гном 10- 10 Тр, 380 В ТУ 3631- 025 -05747979-2003, где Гном – торговое наименование; 10 – номинальная подача, м3/ч; 10 – номинальный напор, м; 4 – без обозначения – для воды температурой до 35 0С, Тр –для воды температурой до 60°С, если Тр не стоит - то для воды температурой до 35°С; 380В - номинальное напряжение, В.
Условное обозначение электронасоса в однофазном исполнении при заказе должно быть: Электронасос Гном 10- 10 Д, 220 В ТУ 3631- 025 -05747979-2003, где Гном – торговое наименование; 10 – номинальная подача, м3/ч; 10 – номинальный напор, м; Д - с датчиком уровня (с поплавковым выключателем), если Д не стоит - то без датчика уровня; 220 В - номинальное напряжение, В.
Сводная таблица технических характеристик электронасоса ГНОМ
| ГНОМ 50-25 | 7,5 | 50 | 25 | 17 237,44 |
| ГНОМ 100-25 | 11 | 100 | 25 | 24 300,92 |
| Мини ГНОМ 7-7 (220В) | 7 | 7 | 0,6 | |
| Мини ГНОМ 7-7(220В) с попл выкл | 7 | 7 | 0,6 | |
| ГНОМ 10-6 | 10 | 6 | 0,6 | |
| ГНОМ 6-10 (~ 220В) | 6 | 10 | 0,6 | |
| ГНОМ 10-10 | 10 | 10 | 1,1 | |
| ГНОМ 10-10(~ 220В) | 10 | 10 | 1,1 | |
| ГНОМ 16-16 | 16 | 16 | 2,2 | |
| ГНОМ 16-16(~ 220В) | 16 | 16 | 2,2 | |
| ГНОМ 25-20 | 25 | 20 | 3,0 | |
| ГНОМ40-25 | 40 | 25 | 5,5 | |
| ГНОМ53-10 | 53 | 10 | 4,0 | |
| ГНОМ 10-10Тр | 10 | 10 | 1,1 | |
| ГНОМ 16-16Тр | 16 | 16 | 2,2 | |
| ГНОМ 25-20 Тр | 25 | 20 | 3,0 | |
| ГНОМ40-25 Тр | 40 | 25 | 5,5 | |
| ГНОМ53-10 Тр | 53 | 10 | 4,0 | |
| ГНОМ 10-6 с попл. выкл. | 10 | 6 | 0,6 | |
| ГНОМ 6-10 с попл. выкл. | 6 | 10 | 0,6 | |
| ГНОМ 10-10, 220В, с попл. выкл. | 10 | 10 | 1,1 | |
| ГНОМ 16-16, 220В, с попл. выкл. | 16 | 16 | 2,2 | |
| Гном 25-20 с «Лоцман-20» и попл. выкл | 25 | 20 | 3,0 | |
| Гном 40-25 с «Лоцман-20» и попл. выкл | 40 | 25 | 5,5 | |
| Гном 53-10 с «Лоцман-20» и попл | 53 | 10 | 4,0 | |
| Эл.насос 1Гном 6 - 10 | 6 | 10 | 0,6 | |
| Эл.насос 1Гном 6 - 10 Д | 6 | 10 | 0,6 | |
| Эл.насос 1Мини ГНОМ7-7 220в. | 7 | 7 | 0,6 | |
| Эл.насос 1Мини ГНОМ7-7Д 220в. | 7 | 7 | 0,6 | |
| Эл.насос 1Гном 10 - 10 | 10 | 10 | 1,1 | |
| Эл.насос 1Гном 10 - 6 | 10 | 6 | 0,6 | |
| Эл.насос 1Гном 10 - 6 Д | 10 | 6 | 0,6 | |
| Эл.насос 1Гном 10-10 220В | 10 | 10 | 1,1 | |
| Эл.насос 1Гном 10-10 Д 220В | 10 | 10 | 1,1 | |
| 1ГНОМ - с корпусными деталями выполненными из высокопрочной пластмассы, с чугунным рабочим колесом, со статором двигателя в стальной толстостенной трубе | ||||
| ГНОМ 16-16 ЕХ | 16 | 16 | 2,2 | |
| Эл.насос Гном 10 - 10 с HMS Control G - 2,5 | 10 | 10 | 1,1 | |
| Эл.насос Гном 10-10 Тр с HMS Control G - 2,5 | 10 | 10 | 1,1 | |
| Эл.насос Гном 16 - 16 с HMS Control G - 4 | 16 | 16 | 2,2 | |
| Эл.насос Гном 16-16 Тр с HMS Control G - 4 | 16 | 16 | 2,2 | |
| Эл.насос Гном 25-20 с HMS Control G - 8 | 25 | 20 | 3,0 | |
| Эл.насос Гном 25-20 Тр с HMS Control G - 8 | 25 | 20 | 3,0 | |
| Эл.насос Гном 40-25 с HMS Control G - 13 | 40 | 25 | 5,5 | |
| Эл.насос Гном 40-25 Тр с HMS Control G - 13 | 40 | 25 | 5,5 | |
| Эл.насос Гном 53-10 с HMS Control G - 10 | 53 | 10 | 4,0 | |
| Эл.насос Гном 53-10 Тр с HMS Control G - 10 | 53 | 10 | 4,0 | |
gidromashina.ru
Погружной дренажный насос ГНОМ для грязной воды
Компания «НасосХимМаш» предлагает купить дренажные погружные насосы для грязной воды ГНОМ, цена которых полностью оправдана высоким качеством сборки и материалов. Мы работаем в Екатеринбурге, Челябинске, Перми, Новосибирске, Уфе, Москве, Омске, Самаре, Воронеже, Казани и других городах России. На нашем официальном сайте вы можете найти все необходимые контактные данные, связаться с представительством компании в конкретном городе и купить дренажный насос ГНОМ, который вам необходим.
Конструкция и сферы применения насосов ГНОМ
Водяной насос ГНОМ — одноступенчатый, центробежного типа. Тип используемого электродвигателя — асинхронный трехфазный, с защитой от попадания воды на токоведущие части, благодаря использованию разделительной камеры с набором уплотнительных манжет.
Насос погружной ГНОМ используется для откачивания жидкостей, плотность которых не превышает значения в 1100 кг/м3. Такая техника пользуется популярностью у строительных и монтажный организаций, предприятий энергетической отрасли. Им приходится очень часто заниматься откачкой воды из выкопанных траншей и котлованов, смотровых камер, и предлагаемое нами оборудование с этой задачей отлично справляется. Также грязевой насос ГНОМ пригодится и при затоплении подвалов домов, погребов, производственных помещений после дождя или прорыва трубопровода.
Некоторые модели насосов ГНОМ имеют взрывозащищенную конструкцию. Это дает возможность эксплуатировать их в экстремальных условиях, например для устранения последствий аварий на производстве.
Наш ассортимент
Каталог насосов ГНОМ компании «НасосХимМаш» включает следующие модели: 10-10; 16-16; 25-20; 40-25; 53-10; 50-25; 50-50; 100-25; 200-25; 140-10; 600-10; 270-20; 250-17; 250-25; 400-20; 300-30; 150-30.
Расшифровка характеристик насосов ГНОМ достаточно проста. Первая цифра это величина номинальной подачи воды, в м3/ч, а вторая — обеспечиваемый уровень напора. Если Вы приобретаете насосы ГНОМ, технические характеристики которых в режиме реальной эксплуатации не будут соответствовать заявленным, то рискуете повредить оборудование или стать жертвой несчастного случая на производстве. Сотрудничая с нашей компанией, Вы можете быть уверены — такого не случится. Вся наша продукция проходит обязательный технический контроль и обеспечивает необходимый уровень производительности и безопасности.
| Грязевой ГНОМ 250-17 | 250 | 17 | 21.0 | 220,0 | 1233 X 443 | 100 |
| Грязевой ГНОМ 200-25 | 200 | 25 | 22,0 | 210,0 | 1233 X 443 | 100 |
| Грязевой ГНОМ 150-30 | 150 | 30 | 19,0 | 200,0 | 1233 X 443 | 100 |
| Грязевой ГНОМ 140-10 | 140 | 10 | 11,0 | 100,0 | 800 X 350 | 100 |
| Грязевой ГНОМ 100-25 | 100 | 25 | 11,0 | 100,0 | 800 X 350 | 100 |
| Грязевой ГНОМ 50-50 | 50 | 50 | 11.5 | 100,0 | 800 X 350 | 100 |
| Грязевой ГНОМ 50-25 | 50 | 25 | 7,0 | 75,0 | 750 X 350 | 100 |
| Грязевой ГНОМ 100-30 | 100 | 30 | 14 | 200 | 1050 X 443 | 100 |
| Грязевой ГНОМ 270-20 | 270 | 20 | 26 | 450 | 1070 X 560 | 165 |
| Грязевой ГНОМ 300-30 | 300 | 30 | 36 | 450 | 1070 X 560 | 165 |
| Грязевой ГНОМ 350-25 | 350 | 25 | 38 | 450 | 1070 X 560 | 165 |
| Грязевой ГНОМ 400-20 | 400 | 20 | 40 | 450 | 1070 X 560 | 165 |
| Грязевой ГНОМ 600-10 | 600 | 10 | 40 | 470 | 1080X 560 | 165 |
| Взрывозащищенный ГНОМ 10-10 Ех | 10 | 10 | 1,5 | 80 | 695 X 320 | 50 |
| Взрывозащищенный ГНОМ 100-25 Ех | 100 | 25 | 11 | 127 | 735 X 350 | 100 |
| Взрывозащищенный ГНОМ 16-16 Ех | 16 | 16 | 2,2 | 80 | 795 X 320 | 50 |
| Взрывозащищенный ГНОМ 25-20 Ех | 25 | 20 | 3 | 80 | 795 X 320 | 50 |
| Взрывозащищенный ГНОМ 40-25 Ех | 40 | 25 | 6,5 | 130 | 735 X 350 | 100 |
| Взрывозащищенный ГНОМ 50-25 Ех | 50 | 25 | 7,5 | 90 | 690 X 350 | 100 |
| Взрывозащищенный ГНОМ 53-10 Ех | 53 | 10 | 3,5 | 130 | 735 X 350 | 100 |
Характеристики перекачиваемой жидкости
Насос марки ГНОМ предназначен для откачки жидкости, температура которой не превышает значения 60 0С, с допустимым десятипроцентным содержанием твердого вещества (песок, глина) или сырой нефти (также 10 %). При этом объем одной твердой частицы не должен быть более 5 мм3.
Допускается также кратковременная перекачка стопроцентной сырой нефти (но не более 5 часов суммарной работы оборудования в одном межремонтном интервале).
Почему выгодно купить насос ГНОМ именно у нас
Компания «НасосХимМаш» работает на рынке производства и продажи промышленного оборудования уже достаточно давно. За это время предприятием наработана большая база постоянных клиентов. Несмотря на то, что многое уже достигнуто, мы постоянно расширяем ассортимент и стремимся совершенствовать технологии производства. Но уже сейчас наша продукция отличается такими преимуществами, как:
- высокое качество материалов всех элементов конструкции;
- точность сборки;
- высокий КПД при работе;
- удобство и простота монтажа и обслуживания.
Если Вам нужно узнать, сколько стоит насос ГНОМ определенной модели, или хотите задать какой-либо вопрос о нашей продукции, то просто воспользуйтесь контактным телефоном. С удовольствием проконсультируем Вас.
nhm66.ru
Насос ГНОМ
Насос ГНОМ используются в случае откачивания гравийно-глинистых и грунтовых вод из открытых котлованов и траншей при проведении строительных работ, а так же для для использования в системах полива и орошения в сельском хозяйстве. Использование насосов типа ГНОМ в промышленном и гражданском строительстве, так же возможно, и данный насос прекрасно справляется с данной задачей. Применение данного типа насосов возможно на различных гидросооружениях, в метрополитене, открытых и закрытых шахтах.
Дренажный насос ГНОМ
Как следует из названия данный тип насосного оборудования используется для осушения затопленных помещений капитального строительства и подвалов зданий, строительных и карьерных котлованов и траншей, перекачивания загрязненных жидкостей и сточных вод температурой до 35°С (обычное исполнение) и температурой до 60°С (исполнение Т). Для откачивания загрязненных вод с примесями сырой нефти до 10% предназначены насосы ГНОМ во взрывозащищенном исполнении Ех. Допускается содержание механических примесей (песок, цемент, глина) массовой концентрацией до 10% с частицами размером до 5 мм.
| Марка насоса | кВт | Ø шланга | Вес, кг. |
ГРЯЗЕВЫЕ НАСОСЫ ГНОМ | |||
| Мини ГНОМ 7-7 220В | 0,6 | 25 | 8,5 |
| ГНОМ 10-10 | 0,6 | 25 | 10,5 |
| ГНОМ 10-10 220В попл | 1,1 | 48 | 13 |
| ГНОМ 16-16 220В попл | 1,5 | 32 | 27 |
| ГНОМ 16-16 | 1,5 | 40 | 25 |
| ГНОМ 25-20 | 3,0 | 50 | 60 |
| ГНОМ 40-25 | 4,0 | 77 | 52 |
| ГНОМ 53-10 | 4,0 | 102 | 54 |
| ГНОМ 50-25 | 7,5 | 100 | 90 |
| ГНОМ 50-50 | 12,0 | 100 | 115 |
| ГНОМ 100-25 | 11,0 | 100 | 100 |
| ГНОМ 100-30 | 14,0 | 100 | 127 |
| ГНОМ 150-30 | 20,5 | 100 | 200 |
| ГНОМ 140-10 | 10,0 | 100 | 100 |
| ГНОМ 200-25 | 22,0 | 100 | 200 |
| ГНОМ 250-17 | 21,0 | 100 | 200 |
| ГНОМ 270-20 | 26,0 | 165 | 450 |
| ГНОМ 300-30 | 36,0 | 165 | 450 |
| ГНОМ 350-25 | 38,0 | 165 | 450 |
| ГНОМ 400-20 | 40,0 | 165 | 450 |
| ГНОМ 600-10 | 45,0 | 165 | 470 |
ГРЯЗЕВЫЕ НАСОСЫ ГНОМ С РУБАШКОЙ ОХЛАЖДЕНИЯ | |||
| ГНОМ 10-10 Т | 1,1 | 50 | 19,5 |
| ГНОМ 16-16 Т | 1,5 | 50 | 32 |
| ГНОМ 25-20 Т | 3,0 | 77 | 54 |
| ГНОМ 40-25 Т | 5,5 | 77 | 52 |
| ГНОМ 53-10 Т | 4,0 | 100 | 54 |
| ГНОМ 100-25 Т | 13,0 | 100 | 115 |
ГРЯЗЕВЫЕ ВЫСОКОНАПОРНЫЕ НАСОСЫ ГНОМ | |||
| ГНОМ 50-80 | 30,0 | 165 | 450 |
| ГНОМ 60-100 | 30,0 | 165 | 450 |
| ГНОМ 80-70 | 35,0 | 165 | 450 |
| ГНОМ 100-80 | 45,0 | 165 | 450 |
| ГНОМ 110-60 | 40,0 | 165 | 450 |
| ГНОМ 140-50 | 45,0 | 165 | 450 |
| ГНОМ 160-40 | 45,0 | 165 | 470 |
ПЕСКОВЫЕ ПОГРУЖНЫЕ НАСОСЫ | |||
| ППР 12,5/12,5 | 1,8 |
| 105 |
| ППР 63/22,5 | 7,0 |
| 385 |
| ППР 63/31,5 | 16,0 |
| 385 |
| ППР 100/16 | 12,0 |
| 385 |
| ППР 85/40 | 28,0 |
| 800 |
| ППР 170/40 | 40,0 |
| 990 |
| ППК 63/22,5 | 7,0 |
| 385 |
| ППК 63/31,5 | 15,0 |
| 385 |
| ППК 100/16 | 12,0 |
| 385 |
| ППК 85/40 | 28,0 |
| 810 |
| ППК 170/40 | 40,0 |
| 1000 |
ГРЯЗЕВЫЕ ВЗРЫВОЗАЩИЩЕННЫЕ НАСОСЫ ГНОМ | |||
| ГНОМ 10-10Ех | 1,5 | 50 | 50 |
| ГНОМ 16-16Ех | 2,2 | 50 | 80 |
| ГНОМ 25-20Ех | 3,0 | 50 | 80 |
| ГНОМ 40-25Ех | 6,5 | 50 | 80 |
| ГНОМ 53-10Ех | 3,5 | 75 | 80 |
| ГНОМ 50-25Ех | 7,5 | 100 | 110 |
| ГНОМ 100-25Ех | 11,0 | 100 | 127 |
nasos-km.ru
Технические характеристики дренажного, погружного электронасоса Гном
Насосы Гном – общее название линейки погружных дренажных насосов таких производителей, как Московский насосный завод, АО «ГМС Ливгидромаш» и других. Название расшифровывается следующим образом: Г – грязная вода (для загрязненных жидкостей), Н – насос, О – одноступенчатый, М – моноблочный. Несмотря на общую принципиальную конструкцию, насосы разных производителей отличаются качеством сборки и применением комплектующих из различных материалов (пластика или металла), что влияет на надежность и конечную стоимость изделия.
Самый простой насос в своей категории, подходит для выкачки грязной воды из затопленных помещений
Общая характеристика насоса «Гном»
Изначально дренажный насос Гном предназначался для откачки жидкости из затопленных помещений. Постепенно ассортимент расширялся и сегодня бренд представлен моделями различной мощности и производительности для откачивания жидкостей, содержащих до 10% твердых включений с размером частиц не более 5 мм. Характеристики насоса позволяют применять его для следующих целей:
- Выкачка загрязненных, паводковых, канализационных (но не фекальных), грунтовых вод из затопленных помещений.
- Орошение и осушение грунта в сельском хозяйстве.
- Отвод стоков, содержащих химические вещества (автомойки, прачечные).
- В производственных процессах нефтехимической, металлургической, энергетической и других отраслей промышленности.
Конструктивно электронасос Гном представляет собой моноблочный агрегат, состоящий из двигательного и насосного отсеков. В верхней части корпуса расположен герметизированный асинхронный двигатель. Всасывание жидкости происходит в защищенной сеткой нижней части благодаря создаваемой рабочим колесом центробежной силе. Охлаждение двигателя происходит за счет перекачиваемой жидкости, при перегреве двигатель автоматически выключается. Конструкция предусматривает простую и быструю разборку насоса без применения специальных инструментов, что облегчает его обслуживание и ремонт.
Технические характеристики насоса Гном зависят от модификации изделия и его предназначения, что позволяет подобрать подходящую модель для выполнения конкретных задач. Производятся модели со следующим диапазоном характеристик:
- Производительность составляет от 10 до 140 м³ в час (на этот параметр указывает первая цифра в маркировке модели).
- Напор – от 6 до 25 м (вторая цифра в маркировке).
- Мощность составляет от 600 Вт у моделей бытового предназначения до 11 кВт у промышленных насосов.
- Максимальная температура перекачиваемой жидкости +35°C для стандартных моделей и до +60°C в исполнении Тр.
Очень маленький, легкий и практичный аппарат
По сравнению с агрегатами других марок насос Гном обладает рядом преимуществ:
- Доступная цена (стоимость может отличаться в зависимости от производителя, однако низкая цена свидетельствует о применении менее прочных и долговечных комплектующих).
- Надежность и износостойкость. Средний срок службы до проведения капитальных ремонтных работ составляет 5 лет или же 6000 часов непосредственно эксплуатации. Производители предоставляют гарантию на оборудование на 18 месяцев с момента продажи или 12 месяцев с момента начала эксплуатации.
- Простота обслуживания и ремонта. Грязевой насос оснащен съемной, легко поддающейся очистке, защитной сеткой, а простота разборки облегчает проведение профилактических и ремонтных работ.
- Герметичный корпус гарантирует безопасность при проведении работ в условиях повышенной пожаро- и взрывоопасности.
Монтаж насоса
Монтаж оборудования предельно прост, однако требует соблюдения ряда правил. Перед проведением запуска необходимо визуально проверить оборудование на предмет отсутствия повреждений, заземлить нулевой провод и проверить наличие масла. Перед началом эксплуатации агрегатов с трехфазным подключением проверяют направление вращения ротора, меняя фазы. При правильном подключении напор увеличивается.
Установка производится в вертикальном положении, при этом корпус полностью (или частично, для моделей с охлаждающей рубашкой) погружается в воду при помощи прочного троса. Выполняя спуск агрегата под воду, следует контролировать натяжение электрического кабеля (нагрузка должна приходиться на трос, а не на кабель). При наличии на дне песка или ила агрегат следует установить на подставку или подвесить на некотором расстоянии от дна.
В зависимости от поставленных задач, монтаж выполняется стационарно (при помощи жесткой трубы) или с возможностью перемещения агрегата (используется гибкая труба).
Возможные неисправности и способы их устранения
Погружной насос Гном отличается высокой степенью надежности конструкции и редко выходит из строя по вине изготовителя.
ПОСМОТРЕТЬ ВИДЕО
Основными причинами поломки оборудования являются нарушения правил эксплуатации. Чтобы избежать большинства проблем, достаточно внимательно ознакомиться с прилагаемой инструкцией и следовать указанным в ней рекомендациям. Ошибки, приводящие к поломке, типичны, а избежать их довольно просто:
- Перегрев. Возникает при работе без воды или при погружении в чрезмерно горячую жидкость. Зачастую такая ситуация возникает при попытке откачать воду, затопившую помещение в результате прорыва труб горячего водоснабжения или отопления. Также запрещается включение насоса с перекрытым всасывающим или подающим отверстием.
- Перепады напряжения в сети. Производители рекомендуют использовать автоматические выключатели, срабатывающие при отклонении напряжения от номинального более чем на 20%.
- Засорение протока или заклинивание механизма колеса решается прочисткой. Для проведения очистки достаточно снять сетчатый фильтр и диафрагму.
- Повреждение электрического кабеля. Переноска выполняется при помощи ручки, а погружение при помощи троса. Использовать для этих целей электрический кабель категорически запрещается.
- Подача или напор превышают предельно допустимые значения для данной модели, что приводит к перегреву двигателя. Рекомендуется подбирать модель, характеристики которой соответствуют поставленным задачам.
trubexpert.ru
ГНОМ (Фекальные погружные насосы)
Погружные дренажные электронасосы ГНОМ
Цены на насосы ГНОМ
Назначение и конструкция погружного дренажного электронасоса ГНОМ:
Электронасос ГНОМ погружной дренажный представляет собой переносной моноблок, состоящий из электродвигателя и насосной части (центробежный насос). Приводом электронасосов является трехфазный асинхронный электродвигатель или однофазный конденсаторный асинхронный электродвигатель. Насосная часть отделена от электродвигателя системой уплотнений с масляной камерой. Электронасосы в однофазном исполнении ( на 220В) изготавливаются со встроенным датчиком уровня (поплавковым выключателем) и без датчика уровня.
Электронасос ГНОМ предназначен для откачивания загрязненных вод температурой до 35 °С (исполнение Тр - до 60 °С) и плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм.
Электронасосы не предназначены для эксплуатации во взрыво- и пожароопасных помещениях.
Области применения погружного дренажного электронасоса ГНОМ:
- откачивание воды из подвалов и с участков при затоплениях
- откачивание грунтовых и паводковых вод из котлованов в строительстве
- орошение и осушение в сельском хозяйстве
- отвод сточных вод от стиральных машин и от установок для мойки машин
- в очистных сооружениях
- в технологических процессах
Преимущества погружного дренажного электронасоса ГНОМ:
- Легкосъемный для очистки фильтр.
- Высокая надежность и длительный срок службы.
- Отличное качество используемых материалов.
- Простота в обслуживании и эксплуатации.
- Высокий КПД.
- Допускают работу во всем интервале напорной характеристики.
- Изностойкое открытое рабочее колесо обеспечивает стабильные параметры.
Монтаж погружного дренажного электронасоса ГНОМ:
Рабочее положение электронасоса вертикальное, при этом он должен полностью находиться в воде для надежного охлаждения электродвигателя Погружение электронасоса в воду необходимо производить с помощью троса для исключения растягивающих усилий на кабель питания. Установка электронасоса на объекте может быть произведена как стационарно, с жестким трубопроводом, так и мобильно с гибким.
Условные обозначения погружного дренажного электронасоса ГНОМ:
Например, Электронасос Гном 10- 10 Тр, 380 В ТУ 3631- 025 -05747979-2003,где Гном - торговое наименование;10 - номинальная подача, м3/ч;10 - номинальный напор, м;4 - без обозначения - для воды температурой до 35 0С,Тр -для воды температурой до 60°С, если Тр не стоит - то для воды температурой до 35°С;380В - номинальное напряжение, В.
Условное обозначение электронасоса в однофазном исполнении при заказе должно быть:
Электронасос Гном 10- 10 Д, 220 В ТУ 3631- 025 -05747979-2003,где Гном - торговое наименование;10 - номинальная подача, м3/ч;10 - номинальный напор, м;Д - с датчиком уровня (с поплавковым выключателем), если Д не стоит - то без датчика уровня;220 В - номинальное напряжение, В.
Напорные характеристики
ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 10-6, Гном 10-6 Д, Гном 6-10, Гном 6-10 Д, Гном 10-10, Гном 10-10 Д, Гном 16-16, Гном 16-16 Д, Гном 10-10Тр, Гном 16-16 Тр
ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 25-20, Гном 25-20 Тр
ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 40-25, Гном 40-25 Тр
ГАБАРИТНЫЕ РАЗМЕРЫ
Гном 53-10, Гном 53-10 Тр
Отдел продаж: [email protected] Конструкторский отдел: [email protected] - информация по подбору насосов, проектированию насосного оборудованияОтдел строительства: [email protected] - информация по монтажным и пусконаладочным работамТелефоны отдела продаж: +7(812) 438-01-02, +7(812)954-71-91, +7(921)954-71-91
pnk-nasos.ru
