Самостоятельное возведение печи голландки по схемам и чертежам. Голландка печь фото

Печь-голландка

Обилие усовершенствованных технологий не мешает воспользоваться опытом предков и организовать отопление в помещении с помощью печи. Ее наличие не требует установки водяного контура, а при отсутствии центральной газовой магистрали, является оптимальным вариантом для обогрева. Среди всего многообразия видов для небольшого дома уместно выбрать печь голландку, которая отличается компактностью и способностью быстрого прогрева.

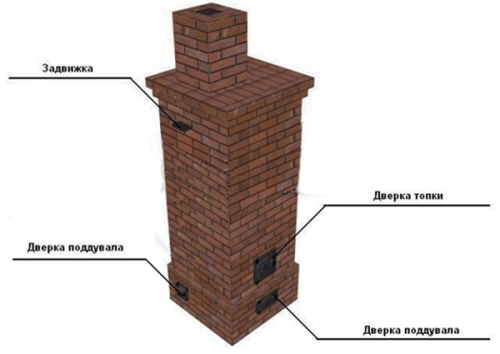

Характеристика голландской печи

Название печки свидетельствует о ее исторической родине. Наиболее целесообразно применять голландку для обогрева в малогабаритных помещениях, причем количество этажей особого значения не имеют. Существуют примеры, когда такие печки успешно справлялись с отоплением зданий в 2, 3 и 4 этажа. В первоначальных конструкциях голландки колосник и поддувало отсутствовали, а приоткрытая дверца топки служила источником поступления воздуха для горения. С течением времени устройство печи голландки было усовершенствовано и появились стандартные для нас:

• зольная камера;
• дверца;
• колосниковая решетка.

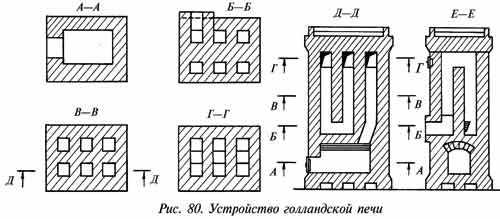

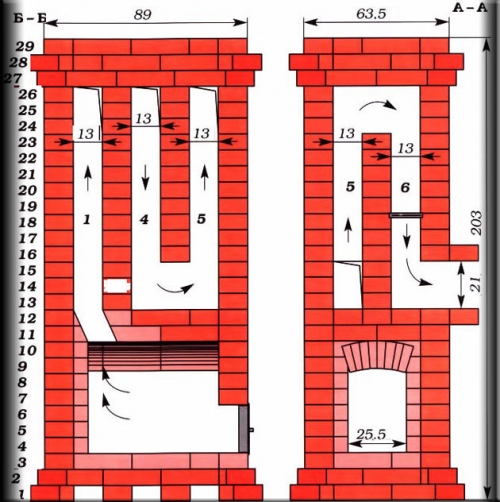

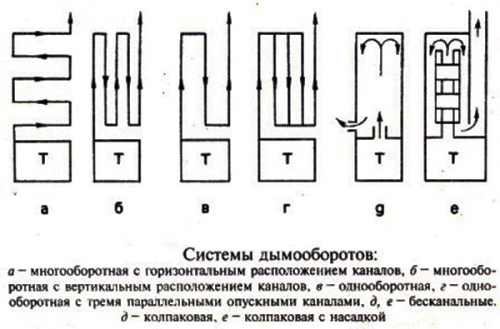

Традиционно внутреннее строение печи голландки состоит из очень длинных ходов для дымовых газов. Это обеспечивает непривычную высоту и компактные размеры основания. Минимальные габариты голландки составляют 52х52 см, такая печка способна отапливать помещение до 20 м2. Продвигаясь по длинным дымовым каналам, продукты сгорания передают тепловую энергию стенкам и покидают конструкцию через боковое отверстие. Отличительной особенностью печи голландки является возможность изменения конструкции при условии соблюдения ключевых пропорций и сохранении принципа действия. Среди многообразия вариантов внутреннего и внешнего обустройства, для наглядности на фото ниже представлена классическая кладка печки голландки.

Принцип работы такой конструкции печи заключается в организации интенсивного тления. Бушующее пламя здесь не предусмотрено, иначе дымовые газы ускоренными темпами пройдут систему каналов и выйдут наружу, не успев передать тепловую энергию боковым поверхностям печки. Поэтому загружать топку голландки мелкой древесиной или другими видами быстро сгорающего топлива не целесообразно. При правильно организованном процессе протапливания, голландка быстро прогреется и на протяжении длительного времени будет сохранять тепловую энергию. Температура наружных стенок печки в этом случае достигает 60оС.

Варианты обустройства

Существует множество вариантов обустройства голландской печи. Исходя из особенностей конструкции, их делят на три основных вида:

Классическая модель. Такие печи голландки могут обладать прямоугольной или круглой формой. Внешний вид отличается простотой, финишную отделку составляет кирпичная кладка. Внутреннее обустройство печи состоит из большого топливника и каналов для дыма в количестве шести штук. Благодаря им нагрев печки голландки происходит постепенно, препятствуя растрескиванию поверхности или образованию на ней щелей.

Печь голландка с плитой. Отдельные мастера дополняют классическую конструкцию голландской печки плитой. Благодаря такому усовершенствованию появляется возможность организовать процесс приготовления пищи. Для осуществления идеи над топкой голландки потребуется установить чугунную плиту и оформить ее кирпичной кладкой.

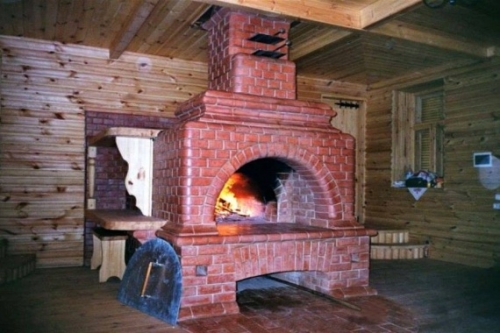

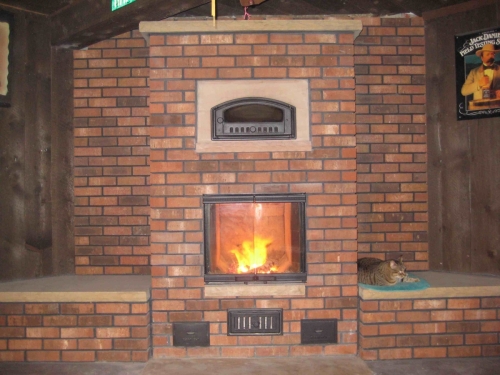

Конструкция с камином. Ключевым отличием такой модели печки голландки является широкое основание. Строительство дымохода и отсека для золы печки голландки производится во втором ряду. Здесь же формируется отверстие для организации процедуры чистки печи. Специалисты рекомендуют сформировать в такой печке прокладку из базальтового картона, предупреждающую образование трещин и выполняющую функцию изоляции газовых потоков.

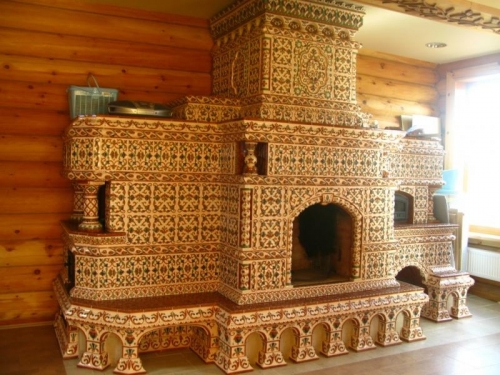

Помимо конструкции, голландки отличаются по вариантам внешнего оформления:

• Наиболее распространена классическая кирпичная облицовка, тем более, современные материалы выглядят достаточно привлекательно.
• Оглядываясь в прошлое, можно найти удивительные модели печек, отделанных изразцами. В этом случае средство отопления дома превращалось в настоящий шедевр печного искусства.
• Существуют варианты оформления печи голландки с использованием природного камня.

Естественно, широкое распространение получила классическая модель печки прямоугольной формы с кирпичной облицовкой. Круглые конструкции голландок обладают рядом недостатков при эксплуатации, поэтому встречаются крайне редко.

Конструкционные особенности

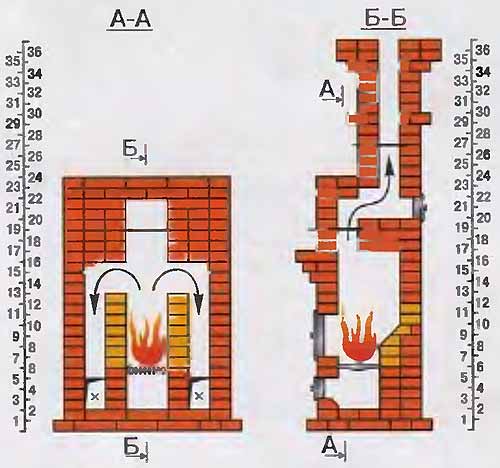

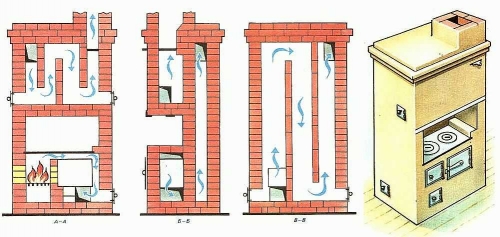

Принцип действия печи голландки заключается в следующем: проходя по первому каналу, дым передает тепло стенкам, а после остывания опускается в топочную камеру. После повторного нагрева продукты сгорания вновь поднимаются вверх, после чего выходят через дымоход.

Планируя обустройство дома отопительной печью из кирпича «голландка», следует учесть следующие моменты:

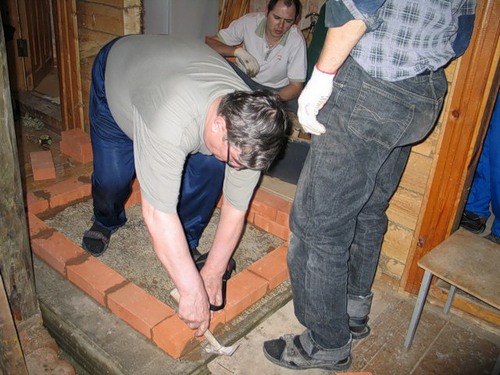

• Обладая существенным весом, конструкция печки нуждается в предварительном обустройстве фундамента, расположенного на уровне пола. Его толщина должна составлять 10-15 см, выполняется основа голландки из бетона на основе арматурного каркаса. Заменить фундамент может полнотелая железобетонная плита, расположенная в основании полов. Ее габариты превышают размеры кладки печи на 5-10 см в каждую сторону.
• Характерной чертой печи голландки являются невысокие требования к качеству стройматериалов. Зачастую кладка осуществляется из пустотелых камней, имеющих трещины и использованных ранее для других целей. Не обладая привлекательным внешним видом, тем не менее, такая печь голландка отлично справляется с задачей отопления.

  ​Совет! Приверженцам добротности для качественной кладки лучше запастись полнотелым керамическим кирпичом, прошедшим грамотную процедуру обжига.

• Простота конструкции позволяет взяться за работу по обустройству печки даже неопытному печнику, достаточно обладать навыками кирпичной кладки с перевязкой.

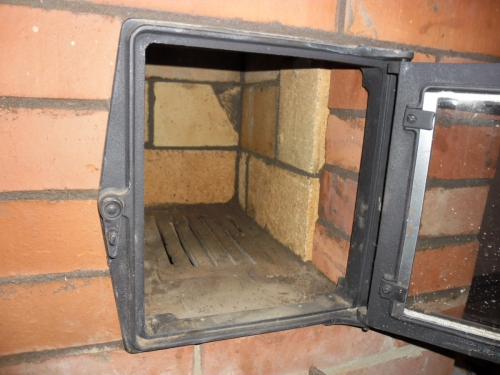

• Для формирования топки голландки желательно применять качественный огнеупорный кирпич. Соединительной смесью служит песчано-глиняный раствор, доведенный до консистенции сметаны. Замес связующего состава из песка и глины для кладки печки выполняется в пропорции 2:1. Для этих целей можно приобрести готовую строительную смесь.

Внимание! При кладке печи не допускается применять цемент, раствор на его основе в результате перепада температур растрескивается.

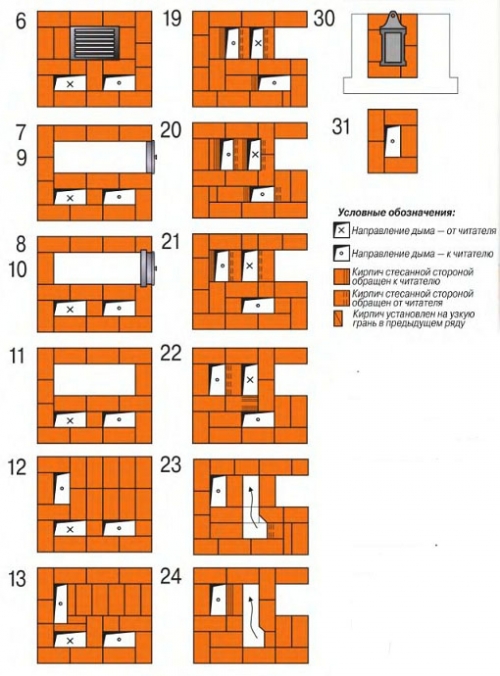

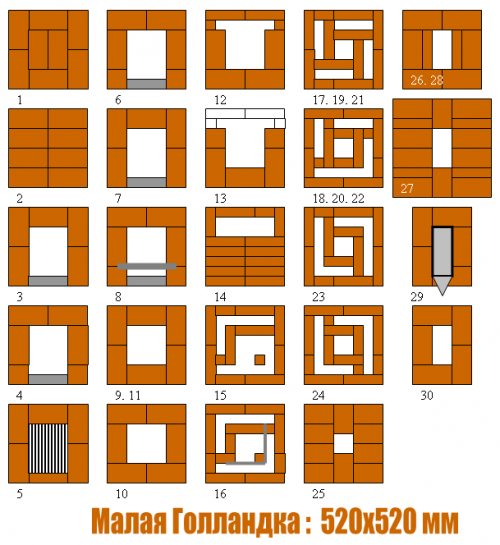

Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:

При необходимости увеличить высоту, чередование рядов с 17 по 21 и с 18 по 22 повторяют нужное количество раз. Это конструкция предназначена для обогрева небольшого помещения до 20 м2. Просторный домик лучше оборудовать более мощной конструкцией печки, обеспечивающей отопление 50 м2. Ее пример размещен ниже:

Достоинства и недостатки

Рассматривая различные варианты отопления небольшого помещения, следует всесторонне изучить каждую модель печки. Среди множества преимуществ печей голландок, можно отметить следующие моменты:

• Компактные габариты способствуют экономии площади, это особенно важно в малогабаритных домах.
• Экономный расход стройматериалов, по сравнению со стандартной русской печкой он уменьшен практически вдвое.
• Сокращенный расход материала обеспечивает облегченный вес конструкции печки голландки по сравнению с классическими моделями печей. В свою очередь отпадает необходимость в оборудовании мощного фундамента, небольшого укрепления основы под печку будет достаточно.
• При необходимости экономии расход на закупку стройматериалов можно сократить за счет применения для кладки печи бывших в употреблении кирпичей.
• Печки голландки отличаются быстрым прогревом и замедленным остыванием.
• Существует возможность модернизировать конструкцию, добавляя нужные элементы по своему усмотрению.

Множественные достоинства печек сопровождают некоторые недостатки, а именно:

• Невысокий КПД, составляющий менее 50%.
• В качестве топлива нельзя применять солому, камыши, мелкую древесину и другие виды легкого топлива.
• После розжига топлива заслонку в печи необходимо держать в закрытом состоянии, иначе быстрое сжигание спровоцирует ускоренный процесс потери тепла.

Как видите, незначительные сложности не могут затмить всех достоинств необычной конструкции печки голландки, которая способна стать спасательной соломинкой при решении вопроса отопления малогабаритного помещения.

bouw.ru

Фото +[80 Уютных Реализаций в Доме] #2018

Печь-голландка, без сомнения, один из самых лучших дровяно-угольных отопительных приборов

Далеко не каждый среднестатистический житель современного города знает, что такое печь голландка фото, которой он видит впервые. Он может лишь догадываться, что это за сооружение из кирпича. Но ранее многие жители знали лишь о таких печах, а сейчас их можно встретить в постоянных или временных постройках довольно редко, что, однако, не умаляет преимущество данного типа печей.

Содержание:

Печь голландка в интерьере уютной кухни

Красивая кухня в стиле шале

Стиль модерн в интерьере кухни

Исторические факты

Игра контрастов в дизайне современной кухни

На самом деле, печи голландки используются и сейчас, хотя им на смену и пришли различные отопительные котлы. Ранее же люди были попросту лишены альтернатив. Голландки ставились в домах, точнее избах и теремах, как более современная альтернатива русским печам. Их кардинальным отличием от предшественников была одна характерная черта – наличие дымохода, который в русских печах полностью отсутствовал и дым, образовывавшийся в процессе топки, либо заполнял жилище, либо выпускался через специальное отверстие в ближайшей стене, так называемое, слуховое окно.

Инициативу внедрения новых отопительных конструкций на то время проявил российский царь Петр Первый, прибывший из Европы. Проблемой для местных жителей же было то, что подробных инструкций, рекомендаций и технологий кладки таких печей не было. В то же время существовал набор определенных принципов, которые позволяли создавать аналогичные конструкции. При их абсолютном внешнем сходстве они моги иметь абсолютно разные внутренние структуры, и лишь позднее они могли быть стандартизованы, унифицированы и доработаны таким образом, чтобы их можно было легко создавать по набору схем без длительного обучения мастера печника.

Голландка необычайно проста в сооружении

Красивый интерьер в стиле кантри

Великолепная отделка печи голландки мозаикой

Некоторые известные конструкторы даже успели создать в свое время популярные и достаточно эффективные в плане обогрева жилья модели. В результате они обзавелись целым набором преимуществ, которые и привлекли к ним особое внимание.

Декоративное оформление

Печь голландка, отделанная декоративным камнем, смотрится очень красиво

Кроме наличия трубы подобные конструкции выделяет еще и внешнее оформление. Это может быть не просто прямоугольник в сечении. Печь голландка круглая – далеко не редкость. Но во внешнем виде не только форма имеет значение. Наружная отделка таких печей радует многообразием. Встречаются просто обмазанные глиной печи, подобно деревенским русским, но чаще всего это все же керамика. Ранее для этого создавали даже специальные плитки, называемые изразцами.

Штукатурка в качестве отделки печи

Кухня белого цвета смотрится очень просторной

От того, как выглядят печи голландки, цена их и зависит. Чем она сделана аккуратнее, и чем дороже ее отделка, тем, соответственно и выше ее стоимость. Сейчас такие печи мастера плитками обклеивают нечасто. В качестве декоративного материала все чаще применяется керамический облицовочный кирпич. При этом он позволяет сэкономить и на базовых стройматериалах, поскольку основная конструкция за некоторым исключением также может выполняться именно из декоративных кирпичиков. При желании можно использовать даже особые кирпичи с тисненным рисунком или даже декоративной кладкой из аналогичных материалов. Все зависит от опыта мастера и тех материалов, которые имеются в наличии.

Такие печи белят и даже красят с использованием термостойких декоративных покрытий, но это не так важно, поскольку функциональность чаще выходит на первый план.

Красивая кухня с элементами стиля прованс

Голландка в интерьере шикарной кухни в стиле модерн

Чтобы печь не занимала много места, ее лучше расположить в углу

Печь голландка с плитой, фото которой можно найти повсеместно, встречается довольно часто, особенно в дачных поселках, куда проводить газ и электричество попросту нерентабельно.

Различия в конструкции

Некоторые печи голландки позволяют готовить в них еду

Из описано выше следует, что не только по декоративному признаку можно различать печи голландки. Они отличаются и по конструкции. Это особенно заметно, когда печь используется не только для обогрева жилья, но и для приготовления пищи или заготовок на зиму. К примеру, нередко подобные конструкции снабжаются специальными нишами и открытыми шкафами, в которых без особых сложностей можно заготавливать на зиму в больших количествах ягоды, грибы, сухофрукты для себя и сухари для домашних животных.

Комфортная и очень просторная кухня в светлых тонах

Печь голландка, расположенная на террасе загородного дома

Интересное сочетание бирюзового и коричневого цветов в интерьере кухни

Но особая редкость, которую можно встретить в наши дни — печь голландка с камином. Суть ее в том, что большого количества тепла от нее невозможно получить, как от других каминов. В первую очередь потому, что топочное отверстие в связи с особенностями конструкции не получается сделать достаточно большим. Но в то же время такие камины весьма аккуратные и чистые, поэтому их декоративные свойства более заметны.

Великолепная кухня в стиле прованс

Интересно, что печь из кирпича голландка вполне демократична. Ее можно создавать из цельного кирпича, половинчатого и кусков, составляющих три четверти оригинального объема. При этом встречаются кладки, которые включают все три варианта, каждый из которых выполняет свою функцию. Куски используются для внутренней части кирпичной конструкции, а цельные – для наружной составляющей, каркас — для основы.

Основы создания

Печь голландку очень часто располагают в зоне отдыха для приготовления пищи

Как и большинство народных изобретений может сооружаться печь голландка своими руками. Проблем в этом не будет, если учитывать несколько действительно важных деталей.

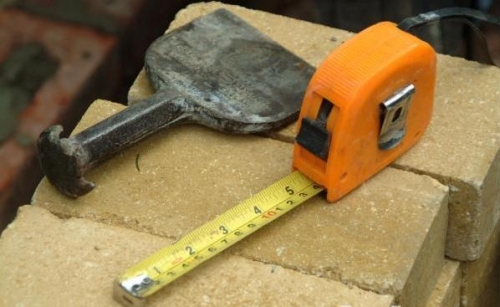

Инструменты для кладки кирпича

В отличие от некоторых вариантов печи голландки требуют наличия собственного фундамента. Его желательно формировать еще на стадии строительства дома. Если же его нет, придется разбирать часть пола, создавать подушку из песка или щебня и сооружать отдельный фундамент. В нем обязательно должна присутствовать арматура для того, чтобы выдерживать хоть и небольшой, но все же вес. Поэтому также важно, чтобы фундамент этот был монолитным. Его не обязательно делать из кирпича, но когда его высота практически сравняется с уровнем пола, понадобится создать подсыпку из песка сверху.

Ее толщина может колебаться в диапазоне 3-5 сантиметров. Под подсыпку обязательно укладывается битумная изоляция. Также это может быть рубероид и несколько слоев пергамина. Они необходимы для того, чтобы уберечь печь от переувлажнения в период, когда она не протапливается.

Один из вариантов фундамента печи голландки

На следующем этапе конструкция начнет обретать первые ряды настоящей кладки. Печь голландка, порядовка которой будет сделана по всем правилам, будет именно обогревать жилище, а не просто уносить тепло через трубу на улицу. Поэтому требуется, чтобы на печь голландка схема готовилась заранее, а не создавалась по ходу кладки кирпичей.

Печь голландка: фото деталей кладки и важная информация

Мелкая мозаика в отделке печи голландки

Дизайн голландки будет зависеть от того, что больше подходит к интерьеру

Стоит отметить, что из основных элементов, которые используются при строительстве, кроме одного-двух видов кирпича потребуются также:

• Качественная глина без примесей.
• Техническая вода.
• Песок.

Глина для раствора должна быть качественной и без примесей

Обязательными также являются такие детали как:

• Колосники.
• Дверцы.
• Заслонки.

Отделка кирпичной печи декоративным камнем смотрится очень красиво

Скандинавский стиль в дизайне кухни

Печь голландка с высокой трубой в современном интерьере

Если с основными материалами в ряде регионов проблем нет, то металлические конструкции придется покупать дополнительно. Полезно также знать, что для печной кладки могут использоваться вторсырье, к примеру, целые кирпичи из старой печки, которая использовалась ранее.

Если для кладки фундамента вполне может использоваться цементный раствор, то с печной кладкой это уже невозможно. Должна использоваться только глина, приготовленная по соответствующей технологии. Так, очищенную от посторонних включений глину замачивают водой на несколько часов. Она должна за это время набухнуть и приобрести эластичность. Излишки влаги потребуется слить, и после этого добавить в глину песка.

Пропорции песка и глины у каждого мастера могут быть свои, но чаще всего используется сочетание на часть глины – одна часть песка. Также встречается сочетание на часть глины – две части песка.

Печь голландка с термометром

Голландка с отделкой из металла смотрится очень интересно

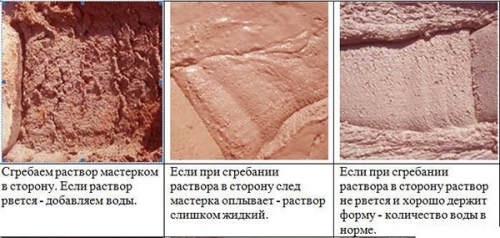

Глиняно-песчаную смесь доводят до однородного состояния и разбавляют водой до консистенции густой каши. С мастерка она при смешивании должна отходить, оставляя на нем заметный след с небольшими комками.

Пошаговые инструкции

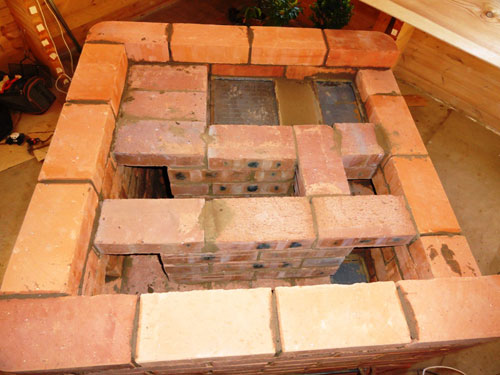

На следующем этапе после укладки фундамента уже начинается порядовка. Желательно между этими этапами сделать технологическую паузу, чтобы фундамент обрел первоначальную твердость.

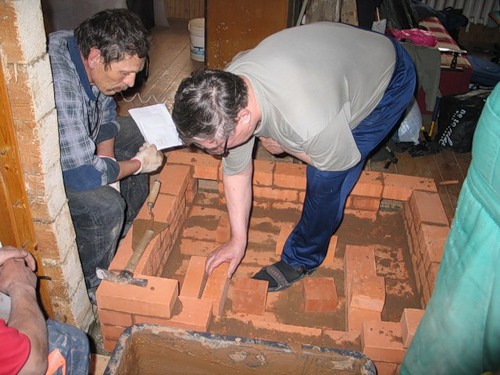

Укладка первого ряда

Совет! Важную роль в кладке играет схема. Если не учитывать некоторые ее детали, то качественно отапливать печь не будет.

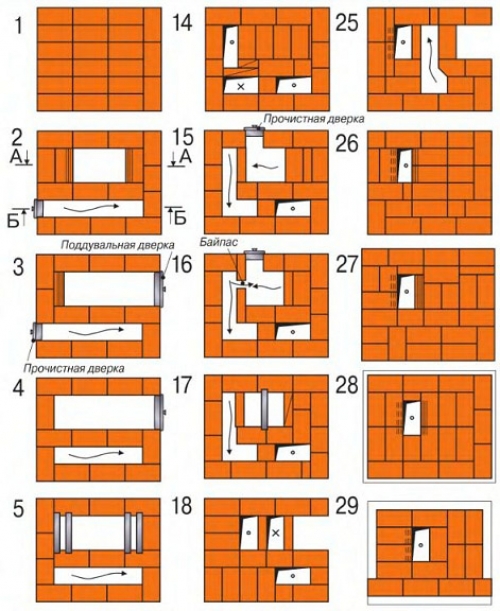

Схема постройки голландки

Первые ряды, а именно 1 и 2 служат основанием. Следующие ряды включают уже частично ходы, зольник и наружную обшивку. Важно, что часть печи, а именно топка и зольник выполняются именно из огнеупорного кирпича, который не даст трещин при высоких температурах, в то время как ходы и наружная обшивка могут сразу изготавливаться из керамического легко отдающего тепло кирпича.

Укладка второго ряда и поддувала

Совет! Чтобы все ряды укладывались одинаково ровно, стоит использовать отвесы. Их использование вовсе не требуется, если использовать для печи металлический каркас, выполняющий роль одновременно обшивки и опалубки.

При укладке кирпича стоит пользоваться отвесами и уровнем

Следующие 2 ряда, а именно 3 и 4, не являются монолитными, а образуют уже зольник, поэтому в передней части уже устанавливается его дверца. Ее стоит закрепить в кладке проволокой.

Установка зольника

В пятом ряду потребуется установить колосники, которые будут просеивать жар из топки. Следующие ряды будут образовывать перекрытие зольника, топочную, в которой, как и в предыдущем случае потребуется установить дверцу. И лишь начиная с 14 ряда кирпичей, будет формироваться перекрытие и ходы.

Печь голландку можно построить своими руками

Установка перекрытия для поддувала

Для постройки печи необходимо использовать жаростойкий кирпич

В 16-17 ряду рекомендуется установить прочистное отверстие, через которое будет удаляться сажа, образуемая в результате сжигания. Верхние ряды будут образовывать змеевик, который будет завершаться к 24 ряду.

Печь голландка обладает высокой пожаробезопасностью

Окончание работ

Место соединения печи и трубы необходимо оборудовать заслонкой для регулирования тяги

Приближение к окончанию кладки ознаменует 25-27 ряды, которые будут плавно переходить к трубе. Поэтому в 29 ряд стоит установить задвижку, с помощью которой будет регулироваться тяга. Но стоит отметить, что печь может составлять и более 30 рядов. История подтверждает существование печей, ходы которых простирались на 4 и даже 5 этажей здания. Такая уникальная ситуация сложилась потому, как в самой Голландии подобные печи устанавливались для того чтобы обогревать малые по наземной площади, но все же высокие здания и сооружения. Это связывается с тем, что Нидерланды страна весьма небольшая по площади, и местным жителям буквально приходилось отвоевывать у стихии свои земли.

Труба и ее части

Если проект печи предусматривает наличие варочной поверхности, то она обычно находится непосредственно над топкой. Это позволяет максимально эффективно использовать тепло от такой печи, поскольку теплоотдача ее весьма невелика. Так, КПД такой конструкции редко превышает 40%, поэтому в ряде случаев мастера ее дополнительно совершенствуют. К примеру, к таким печам иногда подключают паровое или водяное отопление.

Стоит отметить, что верхние ряды печи укладывают после первичной ее растопки. Делается это для того, чтобы кладка быстрее высыхала и не давала трещин. Аналогично производится и декорирование, если оно предусмотрено. Штукатурка и побелка высыхают так значительно быстрее.

Печь с лежанкой своими руками

Некоторые вариации голландок также обшивают железом, которое в результате и является декоративным слоем.

Выводы и напутствие

Печь голландка гораздо удобнее русской печки, ведь по габаритам она намного меньше, а прогревается значительно быстрее

Количество каналов змеевика такой печи не ограничивается, но все же зачастую берется три восходящих и три нисходящих потока. Поэтому, как видно, трудоемкость печной кладки напрямую зависит от того насколько сложна ее конструкции и как велики ее габариты. В целом же подобную конструкцию можно осилить за 2-3 дня без учета подготовительных мероприятий при наличии соответствующих навыков. Если же навыков немного, либо полностью отсутствует свободное время на собственноручную реализацию проекта, стоит обратиться к профильным специалистам – профессионалам, которые за умеренную плату смогут реализовать все задуманное вами.

Печь голландка будет удобной, экономной и эргономичной как на даче или в коттедже, так и в бане

Не забудьте также и то, что даже при наличии отменных навыков гарантировать качественный результат помогут лишь качественные материалы и соблюдение технологии работы. В противном случае вся проделанная работа будет бесполезной и в результате с началом очередного отопительного сезона придется вновь и вновь переделывать заново всю работу и повторно тратиться на работу мастера и материалы. Такой вариант не исключен и в том случае если вы делаете печь впервые, поэтому обязательно продумайте все детали и по возможности получите максимум информации от специалистов.

happymodern.ru

Печь-голландка в интерьере: неоспоримые преимущества (22 фото)

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.Обращаться на почту [email protected].

16.10.2017

Несмотря на свою многолетнюю историю, печь-голландка является, одним из самых популярных приборов для отопления жилых помещений и сегодня. Главным достоинством данного обогревательного приспособления является то, что оно может быть собрано в домашних условиях, даже если вы имеете самый минимальный опыт в сфере строительства. Чтобы сборка прошла удачно, придётся лишь запастись должным терпением и большим желанием.

Белая изразцовая печь-голландка

Печь-голландка с черными изразцами

Впервые конструкция голландской печи была разработана в эпоху Христофора Колумба (XV век). Однако массовое распространение данных изделий началось с первой половины XVI века. В XVIII веке такие печи начали появляться почти в каждом доме. А к XIX веку наличием печи-голландки в жилом помещении уже было никого не удивить. Востребованности данные элементы интерьера не растеряли до сих пор.

Печь-голландка, украшенная декоративным кирпичом

Дровяная печь

В энциклопедиях «голландки» характеризуются как печи отопительного типа, которые обладают прямоугольной, канальной, а также подовой формами.

Также изделия различаются по месторасположению входов в отделение дымохода. Существуют дымообороты вертикальные и боковые.

В обычных случаях изделие обладает облицовкой в виде изразцов. Это стоит взять на заметку при ознакомлении с дальнейшим материалом.

Печь-голландка

Шведская печь в гостиной

С появлением печей-голландок появились кафель и изразцы. Декоративное убранство печи является обязательным, потому как голое изделие без каких-либо узоров в интерьере комнаты будет выглядеть просто-напросто безвкусно.

Изразцовая голландская печь

Как устроена голландская печь?

Устройство печи выглядит таким образом: путь, по которому проходят дымовые газы искусственным образом увеличивается в длине, из-за чего они интенсивнее передают тепло конструкции самой печи. Какие-либо тонкости физического либо химического типа не предусматриваются.

Голландская печь-камин

Печь-голландка из кирпича

Конструкция подобного вида сложилась благодаря особым условиям в Нидерландох в эпоху Средних веков. В ту давнюю пору практически многие блюда готовились на очаге либо с использованием  камелька.

Печь-голландка в комнате отдыха

Голландская печь на кухне

Прежде всего территория Голландии практически всегда отличалась теснотой пространства. Поля и земельные участки жители страны отвоёвывали у морского пространства. Строить дома, начиная с печи, было не самым лучшим вариантом. Поэтому обогревательные приспособления встраивались в готовые апартаменты, которые в свою очередь возводились в соответствии со свободным участком земли. Конструкция должна была отличаться простотой, значительной пластичностью и компактностью – самые первые образцы голландок устанавливались на месте.

Маленькая печь-голландка

Металлическая печь-голландка

В таком виде печи дожили до наших дней, чем и объясняется отсутствие классической порядовки подобной старорусским печкам.

Сейчас печи-голландки разрабатываются в соответствии с определёнными требованиями, при производстве используются электронные программы. Но простота принципов, присущих голландским печам, обеспечивают неизменность свойств теплотехнического характера. Главное – это выдержка базовых пропорций.

Современная голландская печь-камин

Ещё стоит упомянуть, что климатические условия Голландии находятся в прямой зависимости от Гольфстрима: лютый мороз вполне может смениться оттепелью с плюсовой температурой. Обычно зимы характеризуются относительной мягкостью. По этой причине люди испытывали необходимость в печах, которые способны разогреваться за очень короткий период времени. Добиться этого сумели только при правильном сочетании размеров площади внутреннего извилистого отсека и количества материала, из которого изготавливается печь. Благодаря такому соотношению изделия из Голландии отличаются быстрым процессом прогревания и положительным уровнем теплоёмкости.

Печь-камин

Полукруглая печь-голландка

Недвижимость оплачивалась именно с домовой трубы. Чем дымоходных отверстий больше, тем крупнее хозяйственный наклад. Конкретно по этой причине появилась необходимость в боковых выходах для домовых газов. Подобного рода устройство предполагает вывод нескольких печей на одну трубу. Здесь появляется проблема оптимальной совместимости элементов устройств дымохода.

Печь-голландка с варочной панелью

По причине того же тесного пространства городские здания на территории Голландии были очень высокими. Пятиэтажная постройка в четырнадцатом и пятнадцатом веках не была новшеством. Перекрытия из бетона в ту пору не существовали, из-за чего присутствовала необходимость в легковесных и материалоёмких бытовых изделиях.

Шведская печь из бетона в загородном доме

Преимущества печи-голландки

• Любые изменения, связанные с конструкцией, оказывают незначительное влияние на изделие в плане его эффективности и прочности.
• Большой функционал: печь-голландка с плитой является весьма распространённым явлением.
• Сравнительно небольшие габариты – печь-голландка может обладать размерами в 0,5 х 0,5 метров.
• Небольшой расход материала – кирпичная печь голландка с крупными габаритами потребует около 650 штук обычного кирпича.
• Маленький вес считается следствием небольшой ёмкости материала: сконцентрированная нагрузка, производимая печью-голландкой, не оказывается выше максимально приемлемой для многих разновидностей перекрытий.
• Растяжимость. Данный показатель демонстрирует то, что развитие зоны над потолком не делает хуже КПД всей домашней системы. Существует множество трехэтажных и четырехэтажных печей-голландок.
• Устойчивость материала, из которого изготовляются печи, к различным внешним воздействиям, особенно к тепловым деформациям.
• Плавная смена температурного режима в период распространения дыма, а также просто устроенный газоход.
• Печь-голландка отличается тем, что в короткие сроки прогревается, а остывает весьма медленно.
• Нет необходимости в обеспечении топки на регулярной основе, а также разгонной протопки.
• Высокий уровень тепловой отдачи: печь-голландка большого размера способна обеспечить прогрев 60 квадратных метров.

Шведская изразцовая печь

Печь с лежанкой

Довольно практичной считается  печка с лежанкой. Ее отличительными характеристиками являются:

• Маленькие габариты. Этот параметр предоставляет возможность для размещения устройства в небольшом помещении дома.
• Мощность самой системы. Можно отапливать до 35 квадратных метров площади.
• Два встроенных режима для летнего и зимнего периодов.
• Комплексное отопление. Печь с лежанкой чаще всего размещают между кухней и жилой комнатой. Таким образом, после обогрева кухни тепло перемещается в жилую часть.
• Доступность. Оборудование и материалы для монтажа отличаются своей простотой и относительно небольшой стоимостью.
• Эстетическая привлекательность. Цельная конструкция устройства с лежанкой может отличаться определённой декоративностью. Такой элемент интерьера будет прекрасным образом соответствовать квартире.

Печь-шведка

Отрицательные особенности печи:

• Если после процедуры топки хозяин забудет прикрыть вьюшку, то остывание произойдёт очень быстро. Канальная система работает подобно сифону, который втягивает прохладный воздух. Данная особенность считается принципиальным недостатком печей канального типа.
• Во время топки использование недорогого топлива высокозольного образца приводит к оседанию большого количества сажи.
• Установка страдает от перетопки: печь, подвергшаяся данному процессу, начинает выделять большое количество угарного газа.

Угловая печь-голландка

Печь-голландка в интерьере загородного дома

Самой приемлемой темп

roomplan.ru

Печь голландка – минимизация размеров, формы и потребления топлива

Когда разговор заходит о таком отопительном приборе, как печь голландка, на память приходит высокое и узкое сооружение, которое стоит в углу комнаты. Все печники мира считают ее заслуженным прибором, который до сих пор греет огромное количество домов, используя различные виды топлива. Хотя в самом начале своего появления это была печка, работающая на твердых видах топлива. Из огромного количества достоинств этого агрегата можно выделить один, который повлиял на современную его популярность – это возможность собрать печку голландку своими руками. И это может сделать человек, который владеет начальными знаниями в печном строительстве.

Но вернемся к нашей печке и поговорим немного о ее истории. Появилась она в Нидерландах, отсюда и само название, где-то в середине 15 века. Хотя точной даты нет, но можно с уверенностью сказать, что данная конструкция буквально за три века заполонила собой Европу и Америку. Почему? Потому что является обладательницей большого количества положительных качеств.

[ads-mob-1][ads-pc-1]

Но перед тем как озвучить достоинства прибора, хотелось бы разобраться в его конструкции.

Устройство печки-голландки

Почему этот отопительный агрегат так эффективно выделяет тепловую энергию? Все дело в искусственно удлиненном канале, по которому двигаются топочные газы. Чтобы вы поняли, о чем идет речь, предлагаем вам фото среза печи голландки, расположенного внизу.

[wp_ad_camp_1]Схема классического варианта

По сути, получается так, что дымоходный канал – это многократно изгибающаяся отводная труба, по которой двигаются топочные газы, отдавая тепло кирпичным перегородкам и стенкам самой печки. При этом в дымоход поступают уже остывшие газы, которые не конденсируют на его внутренних поверхностях. Получается двойная польза. Но при этом не использованы какие-то тонкости, касающиеся теплотехнических, термодинамических и физико-технических процессов. Все просто, как наш бренный мир.

Но тут встает один нюанс: все это нарушить можно также просто, если не учитывать размерные показатели агрегата при его сооружении. Есть определенные требования, которые касаются размеров, формы и технологии кладки каждого из узлов. Но об это ниже.

Отделка керамической плиткой

Самое главное, что голландки были изобретены людьми, которые жили в небольших домах, ведь Нидерланды – это практически отвоеванные у моря земли. Так что плясать от печи, как это было у россиян, здесь просто было невозможно. Сначала строился дом, а затем в него под размеры сооружалась печь. Поэтому она была высокой, узкой и пластичной. Что, значит, пластичной? Просто ее размерами можно было варьировать, подгоняя под размеры выделенного для нее места. Кстати, и сегодня современные печники делают тоже самое. Правда, уже используя компьютерные программы, загоняя печь под необходимые размеры помещения.

Добавим, что раньше в Нидерландах был закон, который определял налог с дома. Так вот в его основе вкладывалась труба, из которой шел дым. Чем больше в доме труб, тем больше платился налог. Поэтому голландцы сделали такие печи, дымоходы которых собирались в одну трубу, выводимую из стенки дома. То есть, получалась достаточно сложная конструкция дымоходов. Хотя эта сложность видимая, на практике все оказывалось достаточно простым.

И еще одно добавление. Недостаток земли подталкивал людей строить многоэтажные дома. Так вот, чтобы опять-таки не платить налог, печь строили во всю высоту здания. При этом бетонных плит перекрытия в то время не было, все было деревянным. Поэтому печки возводились блоками. Они имели небольшой удельный вес, так что нагрузки на перекрытия были минимальными.

Простая модель

Достоинства и недостатки

Хотя мы расхваливаем голландки, но эти отопительные приборы имеют и достоинства, и недостатки.

Достоинства

• На эффективность работы агрегата не влияют изменения конструкции. Здесь важно точно следовать технологии кладки. Хотя функциональных дополнений может быть огромное количество. К примеру, печь голландка с лежанкой, с варочной плитой, с духовкой и так далее.
• Кстати, дополнения и конструкционные, и функциональные не снижают эффективность работы печки. Так что печь голландка с плитой – один из самых распространенных вариантов.
• О небольших габаритах уже говорилось. Но хотелось бы отметить, что есть минимальные размеры: 0,5 х 0,5 м.
• Минимальный расход необходимых материалов. К примеру, на самую маленькую русскую печку уйдет 1300 кирпичей. А на самую большую голландку всего лишь 650 кирпичей. Но здесь есть и еще один подвох. Греет голландка точно так же, как большая русская печка, на которую потребуется уже 2500 кирпичей.
• Меньше материалов, меньше нагрузки на перекрытия.
• Высота агрегата никак не влияет на его коэффициент полезного действия.
• Небольшая толщина стенок печки, рациональная конструкция и форма делают ее практически нечувствительной к перепадам температуры. А соответственно она практически не деформируется.
• Для ее сооружения необходим качественный кирпич, которым обкладывают только топку. Вся остальная конструкция не требует высококачественных материалов. Стенки можно возводить из пустотелых кирпичей или из бракованных (железняк).
• Несложный по конфигурации газоход, плавный перепад температур дают возможность встроить в печку духовой шкаф или водогрейный бак. Так что функциональность прибора может быть еще увеличена.
• Быстрый нагрев и медленное остывание.
• После длительного простоя голландку необязательно протапливать. Ее можно сразу же загружать по полной.
• И еще одно сравнение с русской печкой – большая голландка может обогревать помещение площадью до 65 м². Большая русская печь протопит площадь 45 м².

Круглая голландка

Недостатки

• К сожалению, высоким КПД голландка похвастаться не может. Среднее значение 40%. В этом плане русской          печке она явно уступает.
• Если после растопки вы забыли закрыть вьюшку, то печь моментально остывает. Конфигурация каналов просто, как сифон, начинает внутрь затягивать уличный воздух.
• Оптимальный режим растопки – это тление. Поэтому не рекомендуется топить круглую печь голландку быстросгораемым топливом. К примеру, камышом, хворостом, соломой и так далее.
• Считается, что топить эту печь надо не меньше 2-х раз в день.
• А вот перетапливать ее лучше не надо. При этом выделяется в больших количествах угарный газ, который тут же поступает в помещение.

Небольшая печь на металлических опорах

Модельный ряд

Вариаций на тему «голландка» достаточно много. Хотелось бы отметить некоторые из них, как часто встречающиеся.

• Классика.
• С камином.
• С плитой.
• В виде колоны.

Кстати, вот снизу фото печи голландки с плитой.

Голландка с варочной плитой

Колонные печи были близки советским гражданам, потому что в малоэтажном строительстве в основном использовали именно их. Кстати, работали такие приборы и на дровах, и на угле, и на газе. И вели себя они прекрасно на любых из этих видов топлива. Правда, советские инженеры подошли к увеличению теплоотдачи своеобразно. Они предложили соорудить вокруг кирпичных стенок печки металлический кожух, который нагревался и отдавал больше тепловой энергии.

[wp_ad_camp_3]

Кстати, круглые печи голландки в металлическом кожухе и сегодня еще можно встретить в старых домах советской постройки. И вот что удивительно, работают они прекрасно.

Печка в металлическом кожухе

Есть у этой модели, которую называют утермарковой, в честь ее изобретателя немца, который всю жизнь прожил в России, И.Г.Утермарк, один большой плюс и один большой минус.

• Плюс – кладка печки производилась в четверть кирпича. Прочность поддерживал металлический кожух.
• Минус – грела эта печка не очень хорошо. КПД слишком низкий.

По сути, эта модель – отопительный агрегат для бедных. Но ее конструкцию видоизменили, создав так называемую колпаковую печь с более высоким КПД.

Сооружение голландки

Итак, переходим к самому важному процессу – это порядовка печи голландки. Как уже было сказано выше, огромное разнообразие форм и конструкций позволяет у себя в доме установить вариант, который будет точно вписываться в интерьер помещения, хорошо его обогревать и занимать немного места.

Но, как и любая кирпичная печь, голландка требует под себя прочное основание. Поэтому рекомендуется под нее залить бетонный фундамент с установкой армирующего каркаса из металлической арматуры или сетки. Единственное, на что необходимо обратить особое внимание, что каркас должен быть объемным, то есть не плоским, а уложенным во все тело фундамента.

Когда этот элемент общей конструкции хорошо просохнет, его поверхность необходимо гидроизолировать. Можно уложить рубероид или толь, можно сделать обмазку битумом или гидроизоляционной мастикой. Теперь можно подготовить остальные материалы, а это глиняный раствор и кирпичи. Как уже было сказано выше, голландка возводится из обычных кирпичей, а вот топочная камера из огнеупорного. Глиняный раствор – это смесь глины и песка в соотношении 1:1.

Порядовка одной из моделей

Есть специфичная особенность конструкции печки-голландки – это топливник, который располагается невысоко над поверхностью пола. Обычно этот размер равен 25 см. Это позволяет прогревать сам отопительный агрегат равномерно. Теперь, когда все подготовительные работы закончены, можно непосредственно переходить к кладке печи-голландки своими руками.

• Поверх гидроизоляционного материала засыпается слой песка толщиною 5 см, не больше. Его выравнивают по горизонтали и сверху поливают водой.
• Первый кирпичный ряд укладывается на основание без скрепляющего раствора. Для средних размеров печки потребуется всего 12 кирпичей.
• 2-3 ряды укладываются на раствор. Обратите внимание, что первые три ряда укладываются плашмя.
• 4-5 ряды – устанавливается внутренняя перегородка дымохода. Здесь с задней стенки выкладываются вышибные кирпичи. С их помощью можно будет чистить дымоход. Их кладут также без раствора. А не установить ли здесь дверцу? В принципе, никаких возражений, но через нее тепло будет покидать печь, так что лучше остановимся на вышибных кирпичах.
• Далее устанавливается дверца топки. Обратите внимание, что этот ряд может быть не обязательно шестым. Все дело в высоте самого агрегата.
• 7 ряд укладывается плашмя. Но задние кирпичи ставятся на ребро.
• Все остальные ряды выкладываются плашмя. 8 ряд закрывает топочную дверь, поэтому над ней кирпичи укладываются со скосом по подобию камина.
• 9 ряд смещается внутрь, именно по нему выкладывается жаропрочный материал. К примеру, асбестовый шнур.
• Устанавливается варочная плита.
• С 10 ряда начинает формироваться дымоход. Хотелось бы отметить, что для небольших конструкций лучше всего использовать металлические или другие дымоходы, но не кирпичные. Это просто утяжелит всю конструкцию.
• В 11 ряду устанавливается задвижка между печкой и дымоходом.
• Устанавливается дымоходная труба.
• Между фундаментом и первым кирпичным рядом крепится плинтус или другое оградительное приспособление, которое будет препятствовать высыпанию песка.
• Можно переходить к отделке.
• Делать первую растопку можно только после истечения двух недель.

Вот такая схема кладки голландки. Сложно? Все зависит от размеров прибора. Если это небольшой вариант, тогда своими руками вы справитесь без проблем. Если агрегат большой, то придется повозиться, ведь такая печь потребует большое количество строительных материалов, а, значит, и большого времени на их укладку.

Печь голландка с высокой топкой

Конструктивные особенности

Хотелось бы немного остановиться на некоторых отличительных особенностях устройства голландки.

• Начнем с того, что классическая модель в своем составе не имеет колосниковой решетки. Но у нее шесть каналов, по которым двигаются топочные газы: три нижних, три верхних. Это позволяет организовать последовательность движения газов.
• Форма агрегата может быть и прямоугольной, и круглой. Но топка всегда во всех конструкциях только прямоугольная.
• В этой печке нет поддувала.
• Отсутствие двух этих элементов (колосника и поддувала) создает условия, при которых топливо в топочной камере не горит интенсивно. Здесь происходит практически процесс тления. Проход для кислорода – это дверца топливника.
• В классическом варианте нет ни варочной панели, ни водогрейного бака, ни духового шкафа, ни лежанки и других функциональных изысков. Это стопроцентная отопительная печь.
• Небольшая толщина стенки агрегата, а это полкирпича, дает возможность самой печки быстро нагреваться, используя небольшое количество топлива. Это достаточно экономичный вариант, плюс небольшой удельный вес самой конструкции. А это дает возможность устанавливать голландки на плитах перекрытия.
• Современные изобретатели стали соединять печи-голландки с водяным отоплением, укладывая внутрь топки теплообменник.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Печь голландка своими руками | Строительный портал

Ультрамодное отопительное устройство давно перестало быть диковинкой современного интерьера, в связи с чем, узнав о разработке новых моделей, потребители неустанно повышают свои требования к их эргономике и функционализму. Одним из таких сооружений, в полной мере удовлетворившим требованиям потребителей, стала печь голландка, широко использующаяся при строительстве, как незатейливых дачных домиков, так и стильных коттеджей. Она является одним из тех уникальных сооружений, в которых одновременно уживаются и простота конструкции, и колоссальная эффективность работы. В отличие от ставшей классикой русской печи, печь голландка характеризуется значительно более скромными габаритами и меньшей толщиной стенок, что способствует ее более быстрому прогреванию. Учитывая это, отопительная печь голландка становится наиболее востребованным выбором владельцев стильных и современных коттеджей, желающих не только экономично распорядиться своим бюджетом, но и обустроить свое жилище в соответствии со всеми правилами эргономики. В связи с тем, что услуги профессионалов, связанные с кладкой печи голландки, стоят немалых денег, настоятельно рекомендуем вам обустроить печь голландку своими руками, воспользовавшись нашими рекомендациями.

Содержание

1. Печь голландка: историческая справка
2. Конструктивные особенности голландской печи. Отличия от традиционных печей
3. Достоинства и недостатки голландской печи
4. Обустройство печи голландки: советы в помощь новичку?
5. Печь голландка своими руками: материалы и инструменты
6. Изготовление печи голландки: пошаговая инструкция
7. Порядовка печи голландки
8. Советы и рекомендации опытных мастеров
9. И в заключение



Печь голландка: историческая справка

Голландская печь известна еще со времен Колумба, но, несмотря на это, истинную мировую  популярность обрела лишь в 16 веке, когда Нидерланды стали независимым государством. С 18 века обустройство голландской печи стало практически нормой, а 19 век ознаменовался массовым признанием печи голландки, после чего данная конструкция стала доминирующей при выборе отопительных приборов. В эпоху Средневековья и Нового времени голландка стала ассоциироваться с изысканными изразцами с изображением картин великих художников, украшающими печь, и с тех пор изразцы и печь голландка – понятия неразделимые. В настоящее время данный способ декора утратил свою значимость, но, несмотря на это, он по сей день является историческим спутником печи голландки, фото которой можно увидеть ниже.

Печь голландка фото

Конструктивные особенности голландской печи. Отличия от традиционных печей

Несмотря на то, что вы можете возвести голландскую печь любой формы, будь то овальная, круглая или квадратная, классический вариант характеризуется строго прямоугольной формой. Если вы решили допустить вариабельность форм печи, вы должны знать, что форма топливника несмотря ни на что остается постоянной – прямоугольной. Основным отличием печи голландки от других разновидностей является отсутствие колосниковой решетки. Конструкция, для изготовления которой используется полнотелый керамический кирпич, характеризуется наличием следующих составных элементов:

• Топливник, также называемый топкой, представляет собой печную нишу, которая располагается у основания в нижней части печи и предназначена для закладки угля или дров;
• Дымоход, составной частью которого является выхлопная труба, образует шестиканальную систему, состоящую из 3 подъемных и 3 опускных каналов, которые расположены один под другим, что обеспечивает последовательное прохождение газов по системе. Но, в отличие от традиционных печей, конструкция голландки не подразумевает наличие колосниковой решетки.

• В связи с отсутствием поддувала и колосниковой решетки, дрова в данной печи характеризуются низкой интенсивностью горения, так как кислорода, поступающего к топливу только через дверцу топливника, недостаточно для поддержания активного горения.
• В связи с тем, что для данной печи характерны небольшие габариты, она успешно впишется в интерьер любого помещения, и, что немаловажно, позволяет обустраивать системы как газового, так и водяного отопления.
• Дверца для прочистки печных труб от копоти.
• Помимо традиционного конструктивного варианта печи можно встретить и исключения:  голландские печи, оснащенные камином, варочной поверхностью или духовым шкафом.
• Специалисты рекомендуют для малых конструкций  сооружать стены толщиной в один кирпич, и в два кирпича для более массивных конструкций. Только данная толщина сможет обеспечить максимальную теплоотдачу при минимальном топливном расходе, характерные для печи голландки.

Достоинства и недостатки голландской печи

Что нужно знать о достоинствах печи голландки?

• Вариабельность конструкции. За исключением грубых технических ошибок, вариации конструкции не окажут ни малейшего влияния на прочность и эффективность устройства;
• Высокая функциональность: голландку, изначально предназначенную для отопления, можно оснастить варочной поверхностью и использовать для приготовления  пищи;
• Небольшие габариты печи голландки могут не превышать 0,5x 0,5 м;
• Меньший по сравнению с традиционными печами, расход материала, не превышающий для массивной конструкции 650 кирпичей, в то время как минимальный расход кирпича для русской печи – 1300 кирпичей, да и греть небольшая русская печь будет значительно хуже;
• Небольшой вес, обусловленный малым расходом материалов, позволяет устанавливать голландку на верхних этажах загородных коттеджей, так как максимальная нагрузка от печи не превышает предельно допустимую нагрузку для стандартных межэтажных перекрытий;
• Непритязательность к материалам – характерная черта голландки. Она обусловлена рациональной конструкцией печи и небольшой толщиной стенок, что делает ее устойчивой к деформациям под действием температур. В связи с чем, в качестве основного материала для голландки можно выбрать даже пустотелый кирпич, что никак не отразится на ее функциональных характеристиках. Единственное, на чем нельзя экономить, это материал для топки, она непременно должна быть выполнена из огнеупорного кирпича;
• В связи с тем, что голландка быстро прогревается и медленно остывает, при регулярном использовании печи вы можете забыть о перерасходе топлива;
• Высокий уровень теплоотдачи: в отличие от русской печи, едва справляющейся с обогревом помещения, площадь которого составляет 45 кв. м, голландка легко обогревает 60-70 кв. метров.

А теперь несколько слов о недостатках:

• Дымоход, в основе которого лежит система каналов, выступает в роли сифона, через который выдувается тепло. Это способствует быстрому остыванию печи и связанному с ним, низкому КПД;
• Не рекомендуется топить голландку топливом, характеризующимся мгновенным сгоранием: к нему относится хворост, сухой камыш и солома. В процессе его горения, вследствие  канальной системы дымохода, печь не успевает прогреваться должным образом. В связи с этим, качественное функционировании печи возможно только тогда, когда топливо находится в режиме тления;
• Если для топки голландки использовать низкосортное высокозольное топливо, это чревато чрезмерным оседанием сажи в дымоходе, что может стать причиной возгорания.
• Очень важно не перетапливать голландскую печь, так как, перегреваясь, она начинает выделять угарный газ.

Примечание! Оптимальной температурой голландки является 50-60 градусов. Данную температуру легко определить наощупь: если, прикасаясь ладонью к печи, вы еще можете терпеть, а при соприкосновении тыльной стороны ладони с печью, ощущаете сильное жжение, значит температура не превышает 60 градусов.

С механической точки зрения, принцип функционирования печи предельно прост. Газы, нагретые в топливнике, в первую очередь поступают в дымоход, а точнее в первый подъемный канал. Пройдя через него, и достигнув верха, характеризующегося достаточно низкой температурой, проходят через второй проем, не переставая отдавать тепловую энергию печным стенкам. Достигнув топки, они снова претерпевают нагрев, после чего опять поднимаются, но уже по третьему каналу. Тот же принцип лежит в основе прохождения  тепла через четвертый и пятый каналы. Лишь после этого по шестой шахте воздух достигает топливник и выходит через дымоход.

Обустройство печи голландки: советы в помощь новичку?

Новичку, впервые решившему попробовать свои силы в отрасли строительства, специалисты настоятельно рекомендуют  предварительно сложить печь в соответствии со всеми представленными рекомендациями, но без использования бетонного раствора. Проведя данный эксперимент, получивший прозаичное название «сухая кладка», позволит сэкономить время на разработке чертежа печи и при этом предотвратить наиболее распространенные ошибки. Чтобы качество кладки готовой печи не подвело вас, необходимо четко следовать инструкции и чертежам, предложенным профессионалами. Это позволит избежать основной ошибки новичков – низкого качества кладки, обусловленной распространенным «строительством на глаз».

Печь голландка своими руками: материалы и инструменты

Перед тем как заняться планированием системы, заранее предусмотрите место для ее размещения. Будет идеально, если вы это сделаете на этапе строительства дома. Следующий этап заключается в подборе качественных материалов и инструментов. Для типовой печи голландки, предназначенной для обогрева помещения площадью 40 кв. м, потребуются следующие материалы и инструменты:

• 200 огнеупорных кирпичей;
• Речной песок, предпочтительно просеянный;
• Проволока, легко поддающаяся сгибанию;
• Гравийный щебень и синяя глина, необходимая для более стойкого сцепления раствора;
• Цемент;
• Рубероид, необходимый для гидроизоляции;
• Дверца для обустройства топливника, предпочтительно заводского производства;
• Сухой клей для кладки печей, обладающий огнеупорностью.
• Из инструментов понадобятся строительный уровень, мастерок, лопата, рулетка и другие инструменты из стандартного набора.

Изготовление печи голландки: пошаговая инструкция

Чтобы в процессе монтажа предотвратить возникновение грубых технических ошибок, перед тем, как приступить к монтажным мероприятиям, специалисты рекомендуют составить схему будущей конструкции, в соответствии с которой вы будете впоследствии осуществлять монтаж конструкции.

Печь голландка схема



На первом этапе необходимо выкопать яму, со следующими параметрами: ширина сторон 50 см, глубина 75-80 см. Дно ямы засыпьте речным песком с высотой слоя 10 см и 10-сантиметровым слоем гравия. Сверху уложите армированную сетку таким образом, чтобы она занимала всю оставшуюся площадь ямы. Затем приготовьте бетонный раствор, исходя из соотношения  цемента к песку, как 3:1. Подготовьте опалубку соответствующих размеров из фанеры или дерева и залейте участок бетонным раствором, после чего оставьте его на 7 дней до полного высыхания.

После окончательного высыхания фундамента, постелите на него два одинаковых куска рубероида, а сверху равномерно нанесите глину, которая не менее двух суток вымачивалась в воде в соответствии со следующим соотношением: на 8 литров глины необходимо взять около 1 кг( а точнее 900 г) термоустойчивого клея и 2 ведра песка. Перед нанесением смеси на поверхность равномерно перемешайте ее и, убедившись в том, что консистенция смеси напоминает густую сметану, приступайте к ее нанесению.

Порядовка печи голландки

Если объективно вы не считаете себя профессионалов в строительной сфере, опытные мастера рекомендуют начать с сухой кладки, то есть кладки печи голландки без использования, которая поможет избежать возможных ошибок.  Схема печи голландки весьма вариабельна и зависит от размеров конструкции. В нашей статье мы опишем порядок работ по возведению  печи небольших размеров.

Первый ряд кирпичной кладки располагается на песке, смоченном водой, который разложен по всей площади бетонного фундамента. Важно знать, что перед заливкой раствора необходимо проверить уровень и по результатам измерения он должен быть строго вертикальным;

Первый и второй ряды печной кладки должны быть сплошными. При этом нельзя забывать о правилах связки между кирпичами;

На уровне третьего ряда необходимо начать формирование зольной камеры, которая представляет собой пространство для духового шкафа, который соединяется с горизонтальным каналом. После  того, как вы начали формирование зольной камеры, можно приступить к установке дверцы для зольной камеры;

Кладка 4-го ряда основана на наращивании общего массива печи, в связи с чем, на данном этапе приступают к установке дверцы топки, что обуславливает необходимость укладки частей металлической проволоки, которая потребуется для закрепления дверцы. На данном этапе нужно упомянуть об особенностях кладки: если в процессе кладки первых трех рядов кирпичи укладывались плашмя, то кладка четвертого ряда подразумевает их установку на ребро вплоть до верхнего края дверцы;

На уровне пятого ряда устанавливают зольник, а в процессе кладки шестого вновь возвращаются к наращиванию массива печи голландки;

После того, как вы осуществили обкладку дверцы зольника, на уровне 7 ряда его перекрывают, и кирпичи вновь укладываются плашмя. То же самое повторяется и на 8-ом ряду;

Если ваша схема обустройства печи подразумевает наличие варочной поверхности, необходимо освободить для нее место, чего можно достигнуть, сместив 9-ый и 10-ый уровни несколько назад. После этого обустраивают топочное отверстие. После укладки 9-го ряда, по его верху помещают негорючий материал (асбестовый шнур), на него и устанавливают варочную плиту. 10-ый ряд ассоциируется с формированием основания под будущий дымоход.  В печи, характеризующиеся легкостью и небольшим весом, устанавливают металлический дымоход, так как  кирпичный дымоход значительно утяжелит конструкцию.

В процессе кладки 11-го ряда устанавливают задвижку, которая характеризуется наличием асбестового уплотнения. На данном уровне кладку выполняют в четверть, так как именно здесь локализуется стык дымохода и печи;

На уровне 14-го ряда топку перекрывают в верхней части, а в задней стене необходимо оставить отверстие, предназначенное для выброса излишек дыма. То же самое выполняют и на уровне 15-го ряда;

16-ый и 17-ый ряд связан с формированием прочистной дверцы, которую можно заменить обычным кирпичом, уложенным без бетонного раствора;

Укладывая  18-ый ряд, важно помнить, что он представляет собой основание дымохода печи. После его формирования устанавливают печную трубу, которую можно приобрести или изготовить из кирпичей аналогичного типа.

Советы и рекомендации опытных мастеров

• Для помещения, площадь которого составляет 40 кв. метров, можно рассчитать необходимые размеры печи. При высоте печи, составляющем 210 мм, оптимальным считается размер 780 х 580 мм.
• Чтобы  повысить качество кладки, перед тем, как использовать кирпичи, специалисты советуют каждый из них погружать на несколько минут в воду, что способствует удалению из них пузырьков воздуха. Благодаря осуществлению данной процедуры, кирпич не будет впитывать раствор, что повысит качество кладки;
• Так как дверные рамки, устанавливаемые в процессе кладки, подвержены температурному воздействию, перед установкой в печь голландку их необходимо обернуть асбестовым шнуром или покрыть лаком, обладающим огнеупорными свойствами;

• Наиболее частой проблемой, требующей проведения ремонтных мероприятий печи, ранее бывшей в эксплуатации, является откалывание кирпича в торцах и углах печи. Чтобы предотвратить это, в процессе кладки производят отделку специализированными пластинами различной формы;
• Еще одним немаловажным показателем качества и длительной эксплуатации печи голландки, по мнению опытных печников, является расстояние между трубой дымохода и перекрытиями крыши. В идеале оно должно быть не меньше 15 см.

И в заключение

На многих сайтах можно встретить большое количество статей, в которых наивно утверждают, что обустройство печи голландки не представляет никаких сложностей и с этим справится даже самый неопытный застройщик. Но это далеко не так, и если вы не чувствуете уверенности в своих навыках, мы рекомендуем вам запастись терпением и усердием, а также тщательно изучить рекомендации, представленные в руководствах, которые написаны более опытными мастерами. В нашей статье опытные мастера поделились с вами опытом строительства печи голландки, и если вы будете четко им следовать, вы сможете обустроить печь голландку своими руками, избежав серьезных ошибок, которые зачастую могут обернуться трагедией. В связи с этим, мы рекомендуем вам не заниматься самодеятельностью и экспериментами в печном деле, и четко следовать советам мастеров.

Печь голландка видео

strport.ru

Печь голландка своими руками - порядовка и инструкция!

Русские печники освоили технологию кладки голландки более двухсот лет назад. За это время печка зарекомендовала себя в качестве надежного, экономичного и производительного отопительного агрегата. При этом голландка имеет предельно простую конструкцию. Изучив следующее руководство, вы сможете выложить ее собственными силами.

Печь голландка своими руками

Содержание статьи

Особенности конструкции печки голландки

Для кладки голландки используется керамический полнотелый кирпич. Конструкция печи состоит из следующих основных конструктивных элементов:

• зольника;
• топки;
• дымооборотов;
• прочистного отсека;
• дымохода;
• задвижки для регулирования интенсивности тяги.

  Схема печи голландки

Среди ключевых отличий голландки от остальных популярных кирпичных печей нужно выделить:

• отсутствие решетки колосника;
• наличие каналов для прохода дыма. Они обустраиваются друг над другом. Подобное расположение позволяет добиться последовательной циркуляции образующихся дымовых газов и максимальной эффективности обогрева;
• печь может иметь круглую, прямоугольную или даже сложную криволинейную форму, но топливник всегда остается прямоугольным;
• под топкой нет поддувала;
• варочная панель обычно не устанавливается.

Стены голландки, как правило, выкладываются в кирпич. Благодаря этому готовая конструкция имеет сравнительно небольшой вес, что упрощает требования к фундаменту и в целом основанию.

Отопительная печь голландка

Компактные размеры печки позволяют вписать ее практически в любой интерьер.

Набор для работы

1. Обычный керамический кирпич.
2. Огнеупорный кирпич.

   Огнеупорный кирпич

3. Строительная глина.
4. Вода.
5. Речной песок.
6. Дверцы для поддувала и топки.

   Дверцы печные

7. Решетка колосника.

   Колосник

8. Стальная гибкая проволока.
9. Асбестовый шнур.

   Асбестовый шнур

10. Очистные дверцы.
11. Задвижки.
12. Стальная полоса толщиной 0,5 см и шириной 5 см.

    Полоса стальная

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундамент

Фундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Важно! Замачивать нужно не только глину, но и кирпичи. Для этого достаточно погрузить их в воду примерно на минуту. Благодаря такой обработке кирпичи не будут поглощать воду из глиняного раствора.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печи

Обязательно натягиваем отвесы, чтобы печь была строго вертикальой

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печи

Кладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксатор

Установка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голандки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голандки

Топочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голандки

Кладка голандки

Перекрытие печки

Перекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голандки

Строительство голандки

Строительство голандки

Строительство голандки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голандки

Строительство голандки

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Строительство печи

Подробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

На пол перед топкой печи укладываем предтопочный стальной лист. Он предотвратит возгорание материала основания в случае выпадения уголька из топочной камеры.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!

Видео – Печь голландка своими руками

stroyday.ru

Печь-голландка своими руками: полная информация

Немного истории

Существует несколько версий появления в России голландки. Но все они сходятся в одном — кладка таких печей началась в XVIII веке, когда Петр I издал указ об устройстве печей по типу голландских. Конкретных инструкций по строительству указ не предписывал, поэтому обычные русские печи часто только облицовывали привозимым из Голландии кафелем или изразцами. Отсюда и возникло другое ее название — галланка. Некоторые ученые придерживаются мнения, что печь называлась галланкой, если имела типичное для голландской печки устройство дымохода.

Печь-голландка

Интересно: Высокий дымоход — наследие голландцев. В целях экономии территории здания в Голландии строились в высоту. Чтобы не платить большие налоги на дымоходы и отапливать большее количество помещений, голландцы и начали строить печи с дымоходом в несколько этажей.

В энциклопедиях понятие «печь — голландка» определяется как отопительный прибор прямоугольной формы, имеющий канальную систему вертикального дымооборота и боковой выход в дымоход, облицованный изразцами.

Читатели считают данные материалы полезными:

• Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
• Особенности использования дровяной буржуйки на даче

Отличительные особенности голландки

Как уже упоминалось выше, в настоящем понимании голландка отличается от обычной печи тем, что декорируется плиткой, кафелем, штукатуркой или другими элементами. Но классическая печка — голландка имеет ряд характерных для нее черт:

• печь — голландка достаточно проста в кладке, и возвести ее под силу даже новичку, имеющему небольшой опыт, усердие и аккуратность;
• наличие даже незначительных огрехов в конструкции не скажутся на функциональной составляющей печки;
• настоящая голландка не имеет варочной панели или плиты;
• в печи отсутствует колосниковая решетка и поддувало.

Главная отличительная черта галланки — канальная система дымоотвода.

Плюсы и минусы голландки

Достоинства голландской печи

• Галланка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки. Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи (рисунок 2).

Советуем изучить материал о том, как сварить печь для бани или сауны самостоятельно.

Схема печи-голландки с варочной панелью

• Дифференциальные размеры печи. Голландки встречаются различных размеров. Но даже самая маленькая галланка площадью в 0,25 кв. м. без труда обогреет помещение. Высокая надтопочная часть печки только повышает КПД галланки и позволяет выстроить печь на два этажа. Реже встречаются голландки трех и четырехэтажные.
• Минимальное количество строительных материалов. На кладку голландской печи уходит практически в два раза меньше кирпича, чем на строительство обычной русской печи. К примеру, на большую голландку понадобится 700 штук кирпичей, а на маленькую русскую печь уйдет около 1400 штук. Кроме того, небольшие размеры и устойчивая конфигурация печки позволяют использовать в качестве ресурсов пустотелый кирпич или уже бывший в употреблении. Хороший огнеупорный кирпич кладется только в топочной области.
• Высокая теплопроводность позволяет использовать минимальное количество топлива. Такая печь быстро нагревается и медленно остывает. Растопка после долгого перерыва проходит быстро, и не появляются ненужные трещины.
• Голландка с водяным контуром обогревает большее количество помещений и обеспечит горячей водой весь дом.

Недостатки печи-голландки

Несмотря на явные преимущества голландской печи, есть у нее и свои недостатки:

• Каким бы ни был у галланки коэффициент полезного действия, а он составляет примерно 40%, с теплоотдачей русской печи ей не сравниться.
• Для топки используется только топливо, способное долго гореть и тлеть. Быстро сгораемые ветки, хворост, солома и другие ресурсы тепло дают, но все оно быстро вылетает в трубу.
• Если вьюшка после топки останется открытой, печь остывает моментально. Канальная система дымовой трубы работает словно вытяжка.
• При использовании высокозольного топлива скапливается много сажи, что повышает вероятность возгорания и возникновения пожара.

Этот материал отлично дополнят следующие публикации:

• Буржуйка длительного горения своими руками: пошаговая инструкция
• Изразцовые камины и печи: особенности отделки

Круглая голландка утермарковка

Этот вид голландской печи изобрел в XIX веке немец русского происхождения Утермарк. Главным отличием утермарковки является глухой топливный отсек без колосника и поддувала. Очень часто круглая печь-голландка обернута стальным футляром. Выкладывается утермарковка в четверть кирпича, что значительно снижает ее стоимость и вес. Чаще всего бывает трехканальная. На рисунке 3 представлен чертеж утермарковки.

Чертеж печи Утермарка

Есть у нее и свои недостатки. За счет глухой топки утермарковка часто чадит. Стальной футляр создает неудобства при чистке дымохода, скопление сажи повышает пожароопасность печи. К тому же принцип циркуляции горячего воздуха в круглых печах не способствует хорошей теплоотдаче. Рекомендуем изучить: чертежи печи с водогрейным котлом.

Устройство и элементы голландской печи

Основными элементами голландской печи являются топливник, канальная система дымохода и дымовая труба. Рассмотрим каждую часть печи более подробно. На рисунке 4 представлены главные элементы печи.

Топливник

Какого бы размера ни была выкладываемая печь, топливная камера всегда должна быть просторной и иметь прямоугольную форму. Такая простая конструкция повышает теплоотдачу печи. В топку также можно монтировать и систему водяного отопления.

Канальный дымоход

Элементы печи-голландки

Как правило, голландская печь имеет шестиканальную систему дымохода, то есть 3 восходящих и 3 нисходящих каналов. Горячий дым, образующийся в результате горения топлива, перемещается по восходящему каналу, нагревая стены печи. Остывая, он опускается вниз к топливнику, снова нагревается и поднимается. Через последний канал дым уходит в трубу (рисунок 5).

Такая система дымохода позволяет печи равномерно прогреваться и защищает ее от резких перепадов температур. Появление трещин, возникших в результате температурных колебаний, может привести к попаданию углекислого газа в жилое помещение.

Системы дымооборотов печи-голландки

Дымовая труба

Обязательным элементом голландской печи является дымовая труба. Обычно имеет боковое соединение с дымоходом. Соединительным звеном часто бывает металлическая трубка. Дымовая труба предназначена для вывода отработанных газов на улицу. При открытой заслонке помогает быстро остудить печь, если печь топится нерегулярно.

Стандартная схема печи-голландки показана на рисунке 6.

Стандартная схема печи-голландки

Материалы для строительства голландки

Чтобы сложить голландскую печь своими руками понадобятся следующие материалы: базовый набор строительных инструментов, связующий раствор, сырье для обустройства фундамента, кирпич огнеупорный и обычный полнотелый, печные дверцы, металлические листы, стальная проволока, асбестовый шнур.

В набор строительных инструментов входят:

• мастерок для укладки раствора;
• молоток или кувалда для трамбовки;
• болгарка для скашивания кирпичей;
• уровень и отвес для соблюдения пропорций и выравнивания углов;
• рулетка для проведения измерений.

Советуем подробнее изучить информацию по ремонту старой печи своими руками на нашем сайте.

В качестве связующего вещества используется глиняный раствор. Для его изготовления понадобятся песок, глина и вода.

В качестве основы фундамента может быть использована плита или щебень. Также понадобятся песок, бетон, прутья арматуры, гидроизоляционные материалы.

Подготовительные этапы

Прежде чем приступить непосредственно к укладке печи, нужно залить фундамент и подготовить связующий раствор.

Обустройство фундамента

Если в помещении уже имеется напольное покрытие, его необходимо снять. В идеале, место для голландской печи рассчитывается еще на этапах строительства дома. От основного фундамента печной отделяется песчаной подушкой. Схема стандартного фундамента для кирпичной печи изображена на рисунке 7.

Схема фундамента для кирпичной печи

Подготавливается котлован подходящего размера. Размеры его определяются просто: каждая сторона печи + 15–25 сантиметров. Глубина котлована должна составлять минимум 50 сантиметров. Дно засыпается слоем песка в 15 сантиметров, далее укладывается плита или кирпич. Все заливается густым раствором из цемента и песка, смешанного в пропорциях 3:1.

Пока раствор не затвердел, поверхность армируется прутьями. Выкладывается сетка из арматуры. Рекомендованный размер ячеек — 10×10 см. В местах пересечений также вертикально устанавливаются прутья арматуры. Соединительные узлы фиксируются с помощью стальной проволоки.

На арматуру высыпается слой щебня в 10 см. Затем подготавливается опалубка фундамента. Каждая сторона опалубки оборачивается рубероидом или гидроизолом. Поверхность щебенки заливается слоем бетона и разравнивается. Влажная поверхность фундамента посыпается сухим цементом и оставляется до полного высыхания.

В идеале, фундамент должен настаиваться месяц. Минимальный срок застывания фундамента — неделя. Когда фундамент полностью застыл, поверхность засыпается слоем песка в 3–5 сантиметров и укрывается слоем рубероида для полной гидроизоляции.

Замешивание глиняного раствора

Как уже говорилось ранее, в качестве связующего вещества при кладке печи используется глиняный раствор. Цемент не обладает высокой термостойкостью, поэтому он не подойдет. Для раствора разбитая на маленькие кусочки глина заливается водой, излишки которой обязательно нужно слить. В течение нескольких часов глина впитает в себя воду, и можно добавлять просеянный песок из расчета 2:1. В хорошо размешанную смесь добавляется 1/8 воды от общего объема. Готовить раствор необходимо за два — три дня до начала укладки.

Интересно: Проверить качество раствора можно просто. Мастерком раствор сдвигается в сторону. Если след рваный, раствор слишком густой. Если за мастерком смесь «плывет», значит нужно добавить еще немного глины. Если отпечаток гладкий, а бортик хорошо держит форму, раствор смешан идеально.

Подробная кладка голландской печи

Стандартная схема печи-голландки

Тем, кто кладет печь впервые, следует заранее запастись подробными схемами. У опытных печников можно взять чертежи печи-голландки с подсчитанным количеством кирпичей. Прежде чем приступить к непосредственной кладке голландки, мастера советуют новичкам сначала сложить всю печь без раствора, сделать необходимые пометки и надсечки на кирпичах. Если есть желание, можно пронумеровать каждый кирпич поштучно. Чтобы печь не перекосилась необходимо натянуть вертикальные отвесы и постоянно пользоваться строительным уровнем. Рассмотрим кладку стандартной небольшой голландки размером 52×52 см. Стандартная схема печи-голландки показана на рисунке 8.

Порядовка печи-голландки

Подробный план порядовки для печи-голландки размером 52×52 представлен на рисунке 9.

Важно: Перед укладкой каждый кирпич рекомендуется окунать в воду на несколько секунд, чтобы он не впитывал влагу из раствора.

Порядовка печи-голландки размером 52×52 см.

• На рубероид, покрытый полумиллиметровым слоем песка, выкладывается первый ряд из 12 кирпичей сухим способом. Кирпич располагается плашмя. На поверхность наносится раствор и разглаживается.
• Ряды 2 и 3 кладутся, как и все остальные, на раствор. Начиная с 3 ряда по 8-й, кладка ведется из огнеупорного кирпича.
• Монтируется колосниковая решетка. В четвертом ряду и далее кирпич кладется на ребро.
• Устанавливается топочная дверца (рисунок 10). Для этого она обматывается асбестовым шнуром. Стальная проволока вставляется в коробку, скручивается вдвое. В верхней части кирпича делается надсечка, в нее вставляется проволока и сливается с кладкой. С 4 по 7-й ряд кирпич на задней стенке голландки кладется на сухую, чтобы впоследствии печь удобно было чистить.

Установка топочной дверцы

• Точно так же выкладывают и 5 и 6-й ряды.
• 7-й ряд голландки кладется плашмя из ¾ части кирпича для более надежной перевязки швов. Задняя стенка ряда кладется на ребро.
• 8-й ряд выкладывается из скошенного кирпича. Или можно использовать обычный кирпич, но укладывать его наискосок. На этом этапе топливный отсек формируется полностью. Кирпич кладется плашмя этот и все последующие ряды.
• Девятый ряд немного отодвигается назад, чтобы расширить площадь дымохода.
• В десятом ряду формируется дымоход. Устанавливается основание для металлической трубы.
• Кладка ведется согласно порядовке. В 16-м и 17-м рядах выкладывается прочистное отверстие. Прочистная дверца монтируется так же, как и топливная.
• С 18-го по 24-й ряд формируются оборотные каналы голландки. Важно: Необходимо следить, чтобы на этих этапах при укладке кирпичей не было выступов.
• 25-28-й ряды кладется перекрытие каналов. Кирпичи немного сдвигаются в сторону. В 28-м ряду оставляется отверстие для дымохода.

Установка заслонки и дымоотводной трубы

• В 29-м ряду устанавливается заслонка (рисунок 11).
• 30-ряд — дымоход выкладывается полностью.

Затем выводится дымовая труба. Схема и порядовка дымовой трубы показана на рисунке 12.

Важно: Укладывать кирпичи нужно в четком соответствии с порядовкой, чтобы избежать возможных дефектов конструкции печи.

Схема и порядовка дымовой трубы

Эксплуатацию печи-голландки можно начинать через две недели, когда она полностью просохнет. В это время топочная дверца должна быть открыта. Для проверки тяги в печи сначала рекомендуется сжечь лист бумаги. И если дым выходит нормально, то можно полноценно топить голландку.

Пожарная безопасность

Обязательные нормы противопожарной безопасности при строительстве печей в жилых домах показаны на рисунке 13.

Хотя печь-голландка и отличается высокой пожароустойчивостью, при ее монтировании обязательно нужно учитывать все правила техники безопасности.

Для предотвращения возгорания от случайно упавших углей перед печью укладывают предтопочный стальной лист.

Систематический осмотр и чистка протопочных каналов предотвращает скопление сажи и снижает риск возникновения пожара.

Запрещена растопка печи топливом, не помещающимся в топку. По торчащим поленьям огонь может перекинуться на близкорасположенные предметы. Мебель и другие предметы интерьера расставляются на расстоянии не менее 50 сантиметров от печи.

Обязательные нормы противопожарной безопасности

Заключение

Стать счастливым обладателем печи-голландки совсем несложно. Выложить печь-голландку своими руками доступно даже новичкам. Но процесс этот достаточно кропотливый и не терпит суеты. Если возникают вопросы, лучше решать их на начальном этапе. Не бойтесь обратиться за помощью к специалистам и прислушивайтесь к советам умелых мастеров.

kamin-maker.ru

---

•
  Как спустить воздух из циркуляционного насоса
•
  Что такое сварочный инверторный аппарат
•
  Ванна в деревянном доме
•
  Уголок из поддонов
•
  Выключатель проходной фото
•
  Пайка пнд
•
  Короб для труб в ванной из гипсокартона
•
  Детский домик своими руками фото и идеи
•
  Трубы пвх клеевые
•
  Как самому сделать русскую печь
•
  Посев гвоздики турецкой под зиму
