Магические хомуты из проволоки
Хомуты из проволоки повсеместно применяются в водопроводе, так как зажим шланга и плотная установка имеет решающее значение в любой водопроводной системе. Традиционные хомуты отлично работают, но они могут быть громоздкими, и они не работают при неправильной форме соединений.
Использование нержавеющей стали lockwire (также называемой вязальная проволока), а также инструмента под названием Clamp Tite, позволяют любые необходимые хомуты из проволоки изготовить быстро и легко.
Используя этот карманный инструмент с lockwire, можно изготовить много типов соединений, а не только хомуты. Этот Instructable проиллюстрирует простым примером изготовление хомута из проволоки для бочки.
Шаг 1. Проблема?

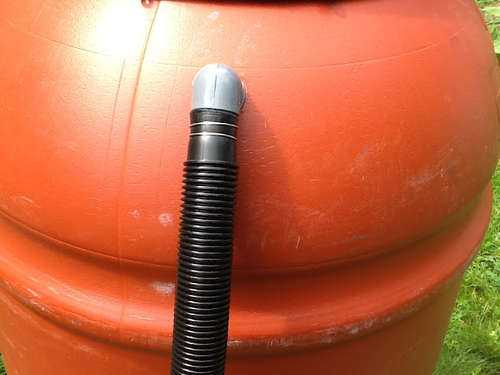

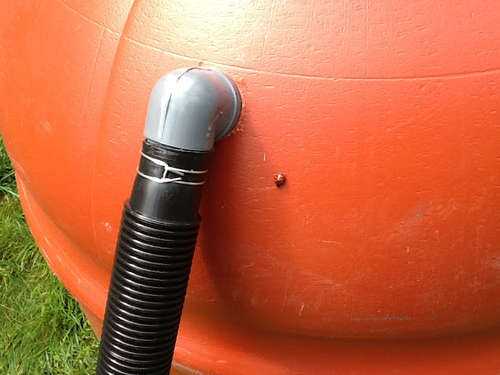

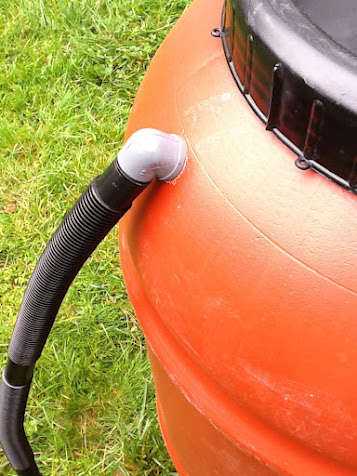

При сборке частей бочки для сбора воды, я забыл проверить посадку для сливного шланга на фитинг. Конец установленного фитинга составляет 1", а шланг был 1&1/4" дюйма. Установка не находится под давлением, поэтому какой-нибудь герметик мог бы послужить в этом соединении шланга к штуцеру, но я хотел что-то более позитивное.
Шаг 2. Решение! Компоненты
Зажим Clamp Tite использует свойства lockwire чтобы создать при креплении аккуратную, плотную посадку из хомута из проволоки. Инструмент оборачивает проволоку вокруг скрепляемых деталей, плотно прижимает, складывает проволоку, чтобы затем зафиксировать её зажимом. Зажим устойчив к атмосферным воздействиям и обладаем низким профилем.Нержавеющая сталь lockwire или попросту обвязочная проволока, используется во многих отраслях промышленности, чтобы создать крепления, которые не будут вибрировать и, чтобы обеспечить быстрый визуальный осмотр.
1 фунтовая катушка 1 мм (0,041") проволоки из нержавеющей стали будет стоить около $7,50. что гораздо дешевле, чем любой другой источник, который я нашел. Наименее дорогой Clamp Tite продается по цене около $30, но можно найти и дешевле. Есть более дорогие версии для серьезных работ, но эту модель легко использовать голыми руками и с тонкой проволокой.Для установки хомута из проволоки, отмерьте две дины окружности детали соединения, которая будет обжата, а также 12 дюймов для работы инструмента и затяните!
Шаг 3. Расположите проволоку

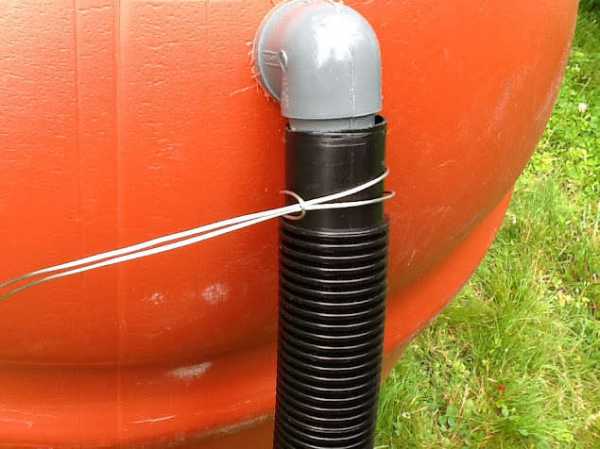

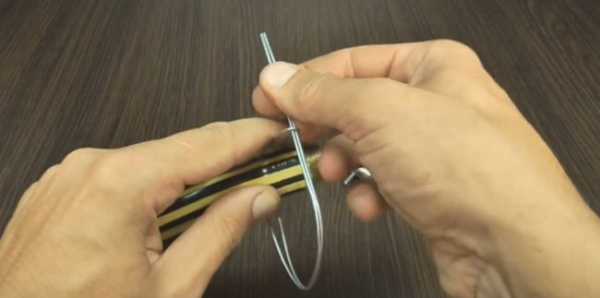

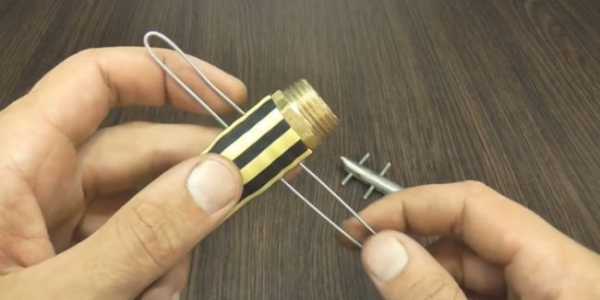

Согните проволоку пополам, поместите ее на место, где должен быть хомут из проволоки и проденьте концы через петлю.
Шаг 4. Установите инструмент

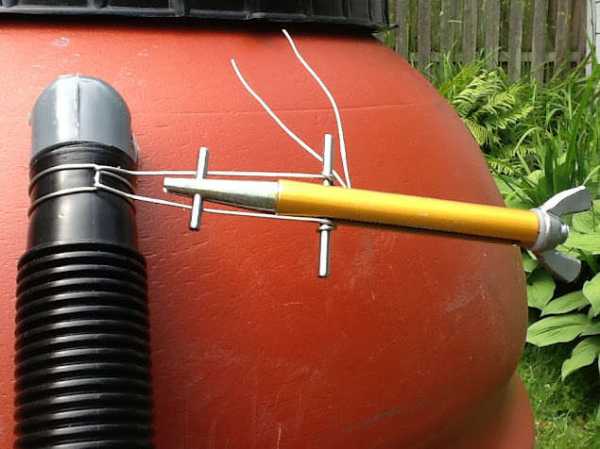

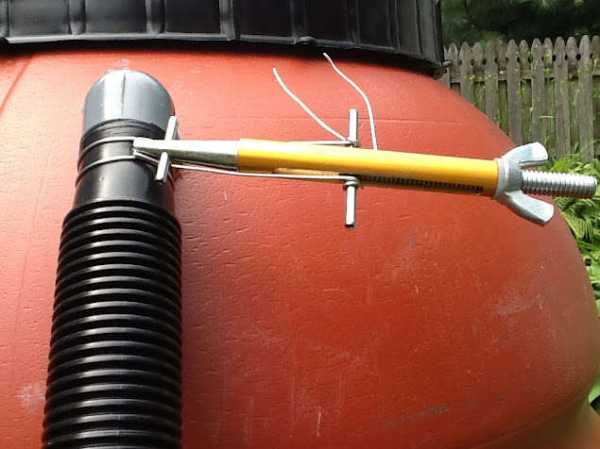

Работы начинайте, когда гайка-барашек находится на конце резьбового стержня, который утоплен внутри инструмента.Прикрепите зажим Clamp Tite, как показано на изображении. Убедитесь, что проволока огибает нижний штифт инструмента и проходит через паз на кончике инструмента.Закрепите проволоку петлями вокруг заднего подвижного штифта.
Шаг 5. Затяните зажим

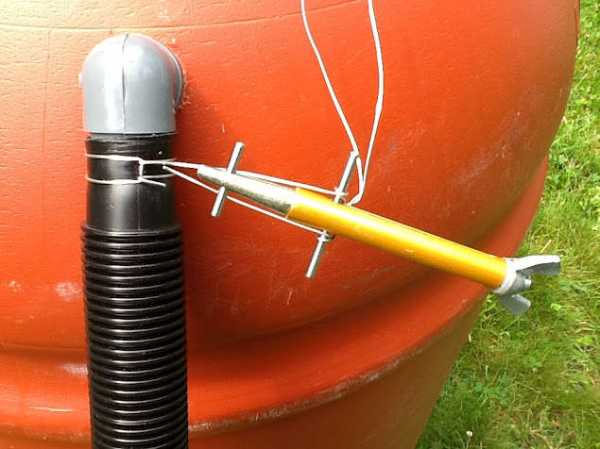

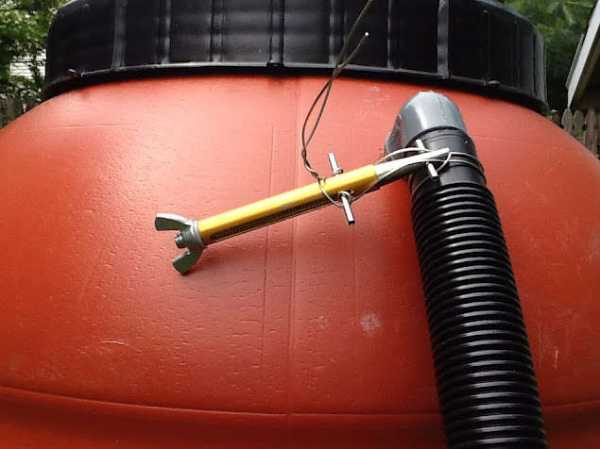

Поворачивайте барашек по часовой стрелке, чтобы резьбой стержень вышел из тела инструмента. Двигаясь, он будет натягивать хомут из проволоки от кончика инструмента.Продолжайте затягивать, пока проволока не примет достаточное напряжение.Поверните инструмент вокруг его кончика для блокировки концов проволоки в петле. Это блокирует соединение.
Шаг 6. Обрезать концы
Ослабьте гайку, чтобы освободить инструмент из зажима.Отрезать проволоку кусачками, оставив небольшие концы длиной около 1/2".
Шаг 7. Делаем красиво

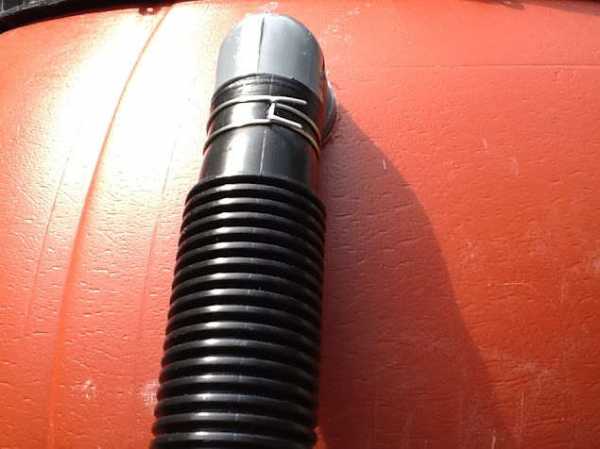

Нажмите на концы обрезанного хомута из проволоки, чтобы утопить его концы в зажиме.Поверните шланг так, чтобы спрятать хомут.Обжимка завершена!
Шаг 8. Примеры других применений
Этот инструмент стал для меня незаменимым помощником. Вот еще несколько примеров того, как я использовал Clamp Tite:
• грузовик стал погремушкой, когда отвалилась труба на каталитическом нейтрализаторе. Немного проволоки и несколько оборотов винта, и нет более погремушки.

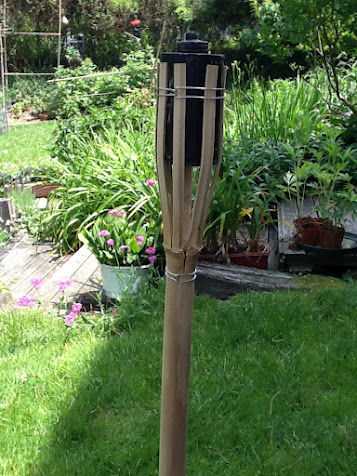

• бамбуковые факелы в саду стали ветхими из-за возраста, но канистры для масла по-прежнему исправны. Немного нового бамбука и хомуты из проволоки сделали хорошие, новые факелы, что я и хотел.
• одна из стоек на прачечной получила длинный, диагональной, оскольчатый перелом. Вместо того чтобы ее заменить, я использовал немного столярного клея и пару хомутов из проволоки. Стойка вернулась в действие менее чем за 10 минут .
Лучший карманный инструмент навсегда!
tnn-garden.ru
Инструмент для обжима проволочных хомутов

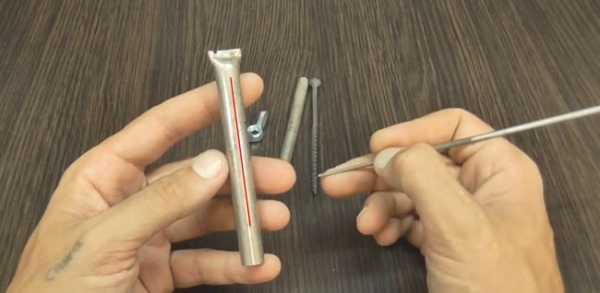

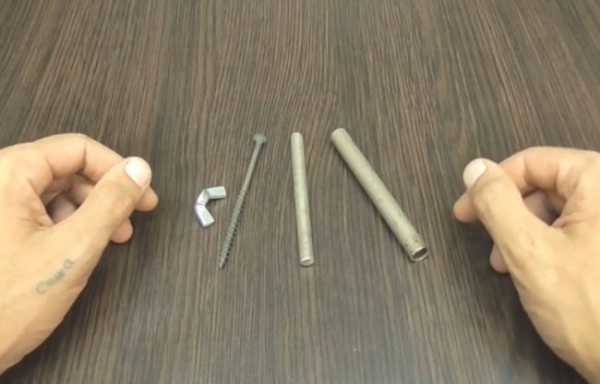

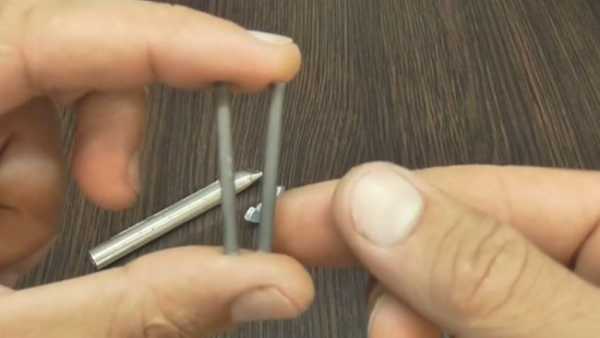

Для создания этого инструмента автор взял такие материалы:
трубка длинной 100 мм с внутренним диаметром 9 мм

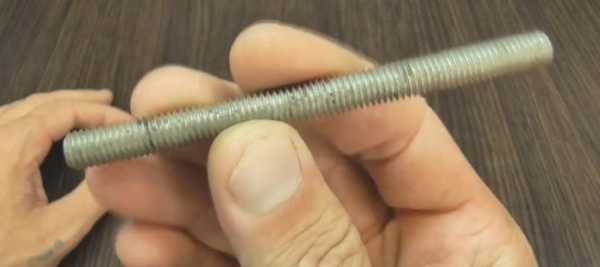

шпилька М8
стальной шуруп 2 шт

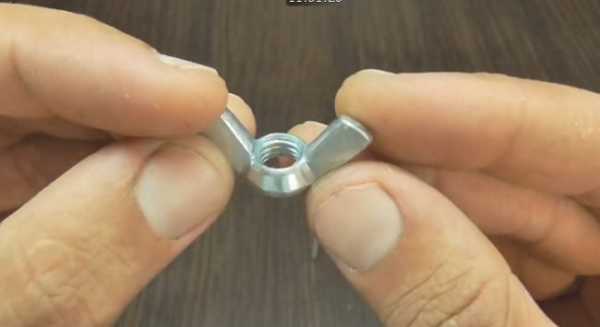

и барашковая гайка.

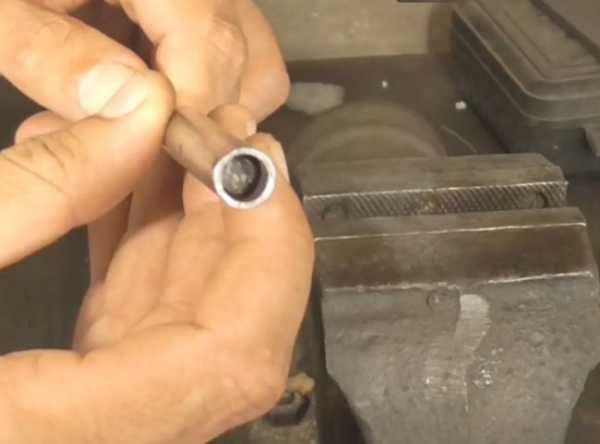

Первым делом автору нужно сплющит один край трубки, для этого он в трубку поместил кругляк (для того что бы трубка не деформировалась) но не до конца,
Зажал её в тиски и хорошо сдавил.

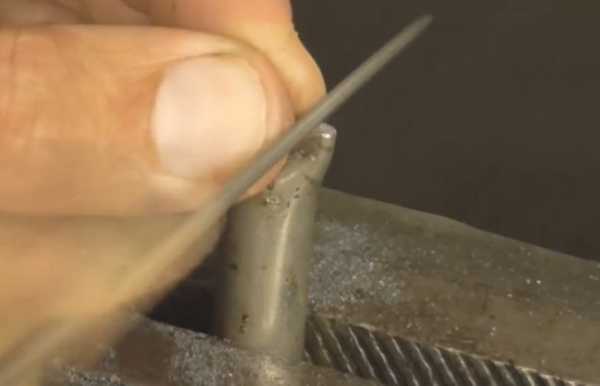

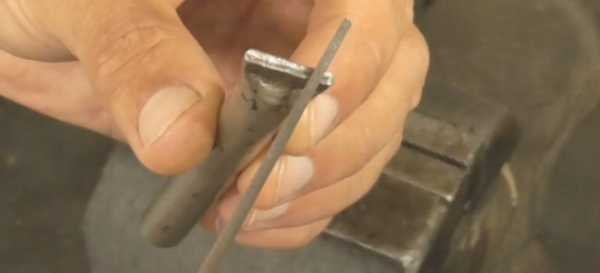

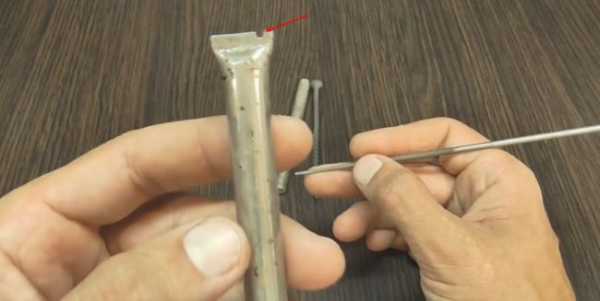

Затем на одном из краёв он сделал проточку круглым надфилем.

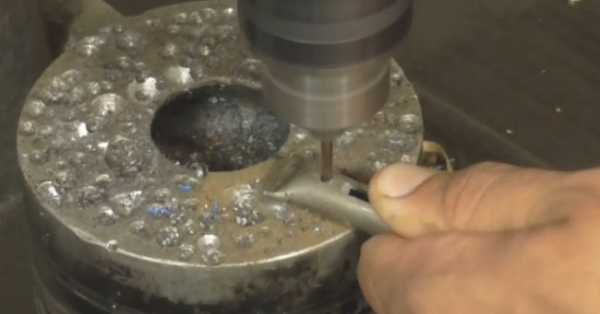

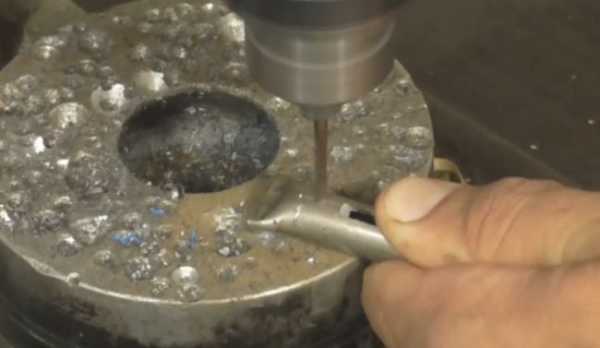

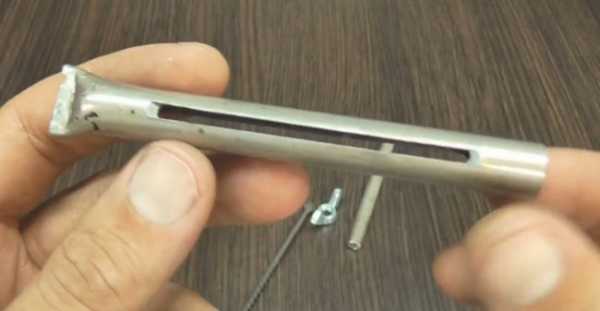

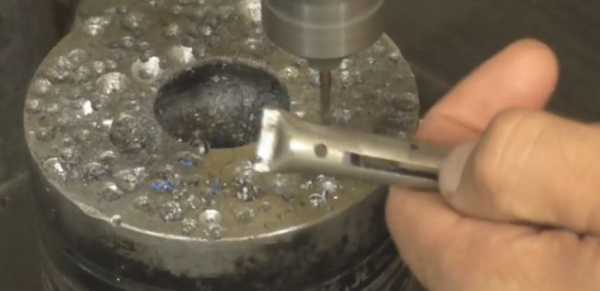

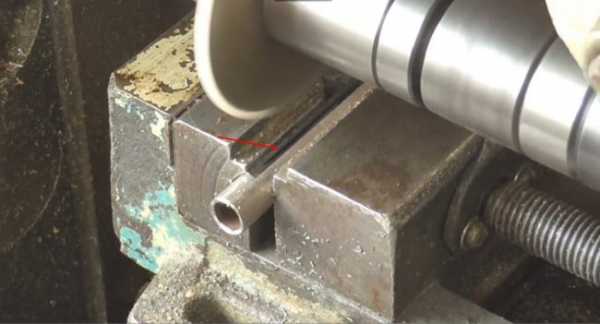

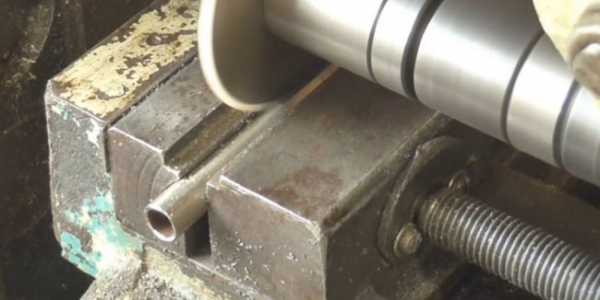

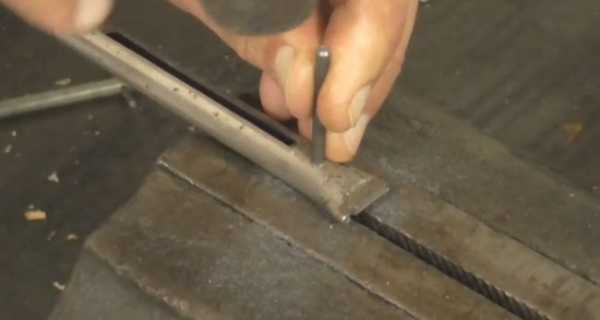

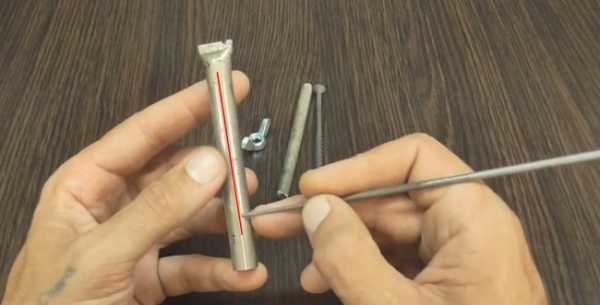

Далее на фрезерном станке он проточил продольные отверстия с двух сторон.

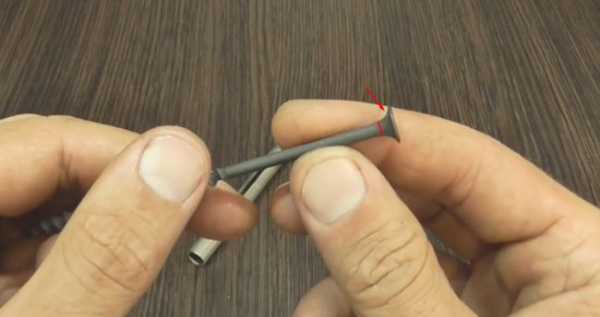

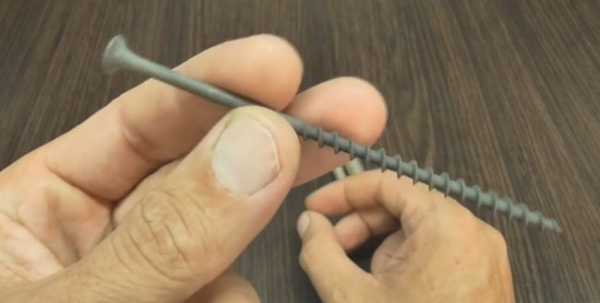

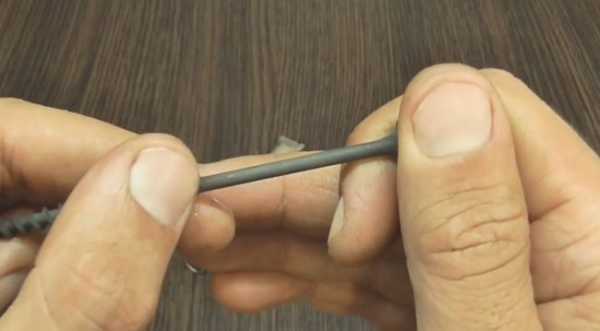

На следующем этапе автор взял шурупы и обрезал от них всё лишнее (резьбовую часть и шляпку.)

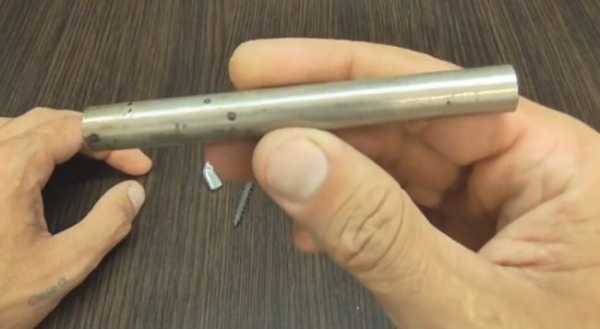

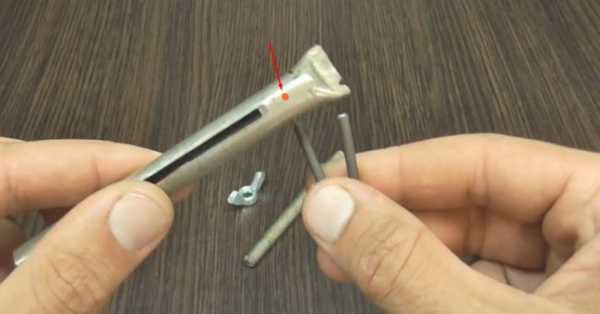

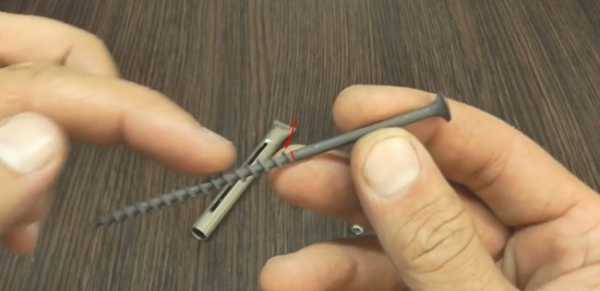

Далее в трубке сделал сквозное отверстие такого размера, что бы обрезанный шуруп заходил в него очень плотно.

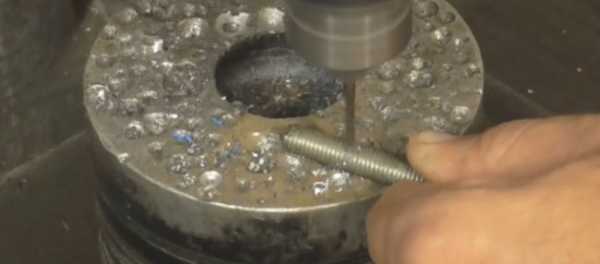

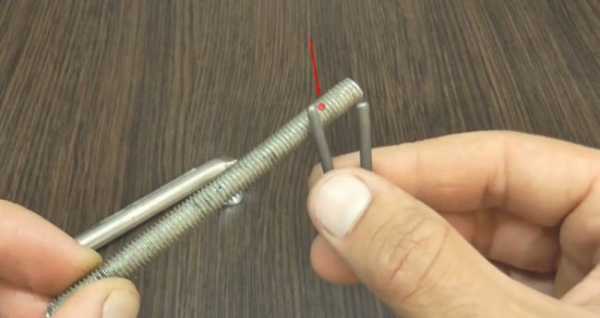

В шпильке он сделал такое же отверстие.

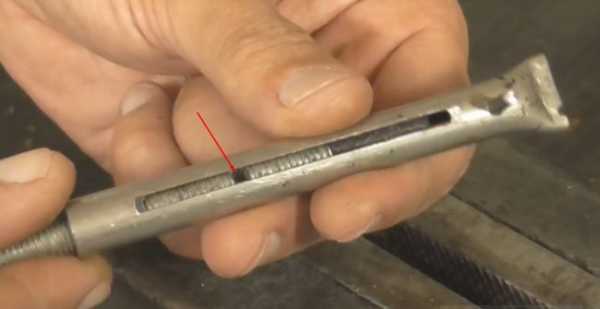

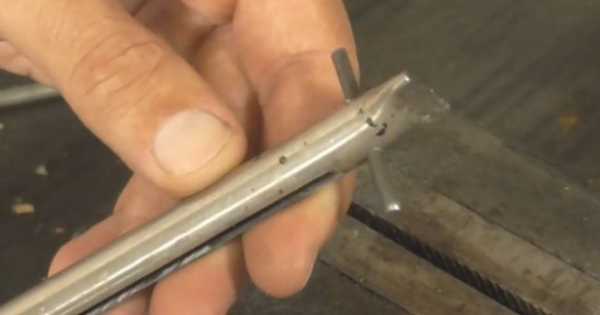

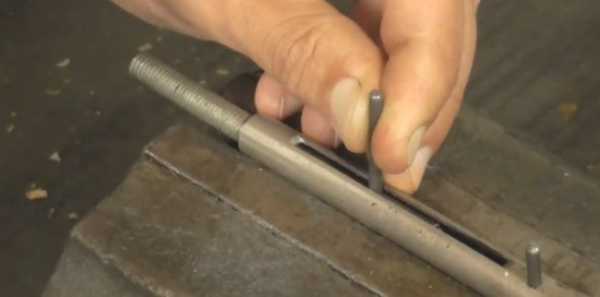

Далее автор запрессовал один из обрезанных шурупов в отверстие на трубке

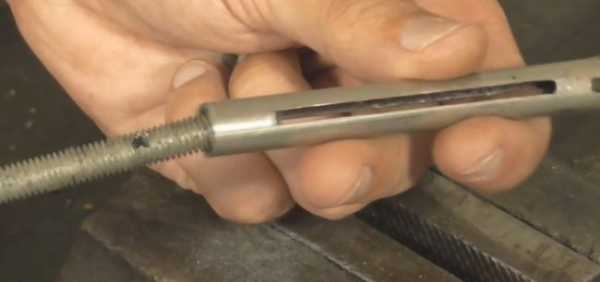

а второй в отверстие на шпильке предварительно одев на неё трубку.

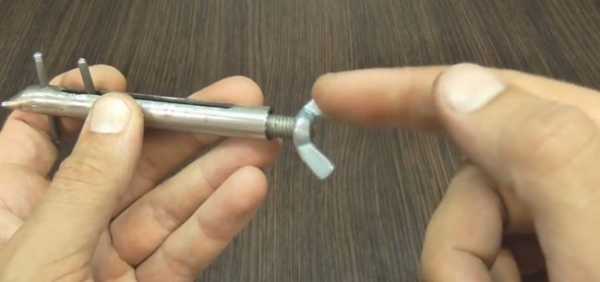

На второй край шпильки накрутил гайку (барашковую.) Вот и готовый инструмент для обжима хомутов проволочных.

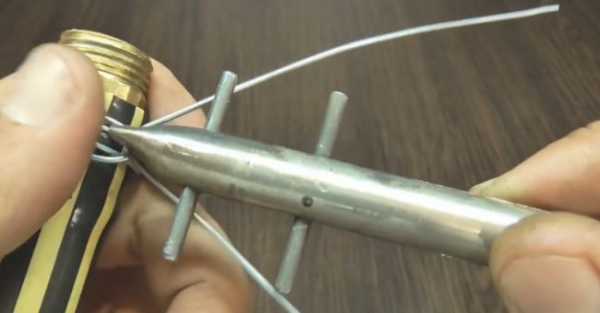

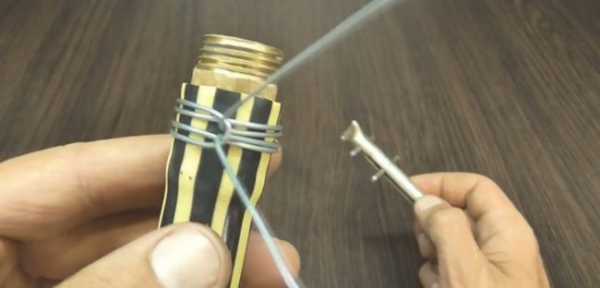

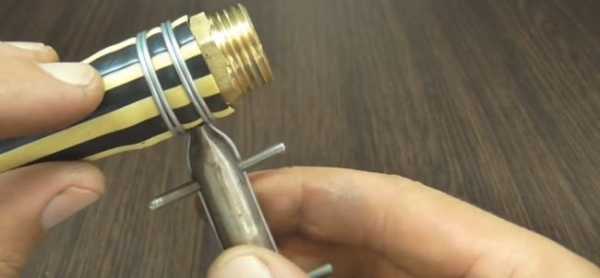

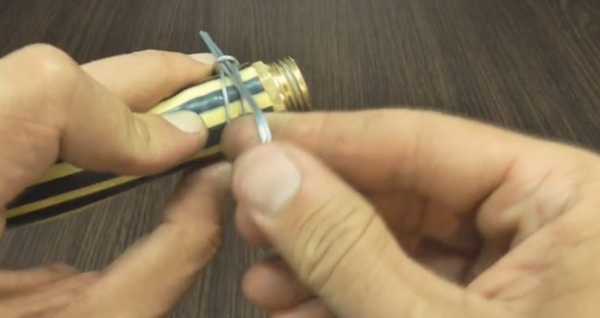

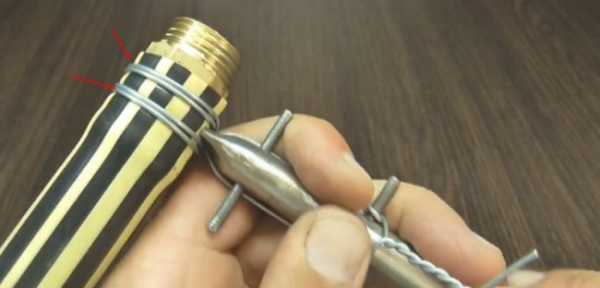

По словам автора работает этот инструмент таким образом. Нужно взять проволоку сложить её в двое и обмотать место соединения вот так.

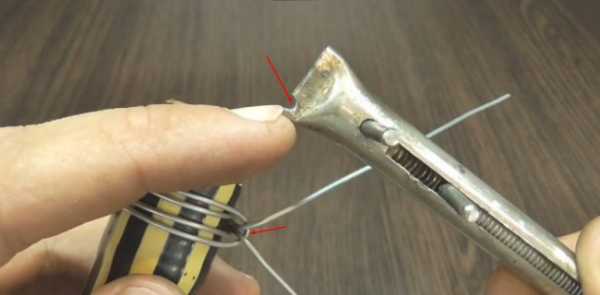

Затем место проточки на инструменте нужно поместить в петлю хомута.

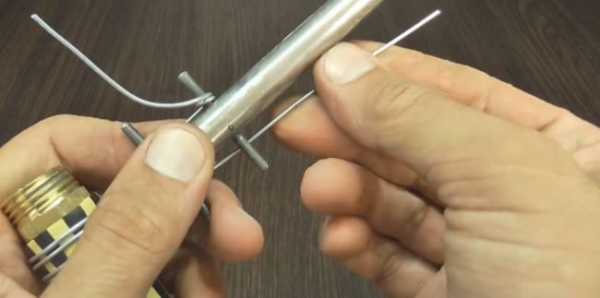

края проволоки обмотать вокруг штоков которые находятся в шпильке

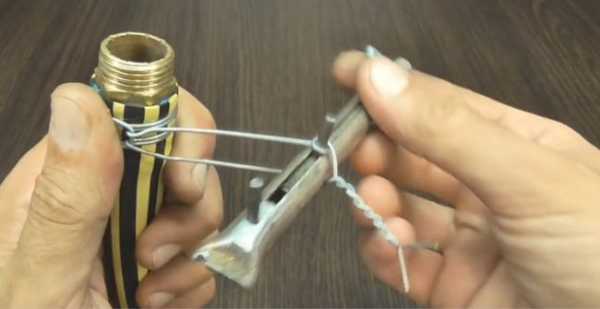

Потом эти края проволоки нужно скрутить вместе.

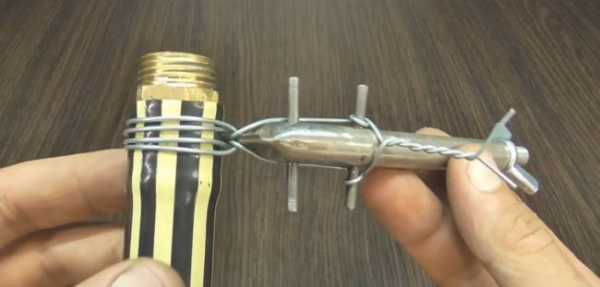

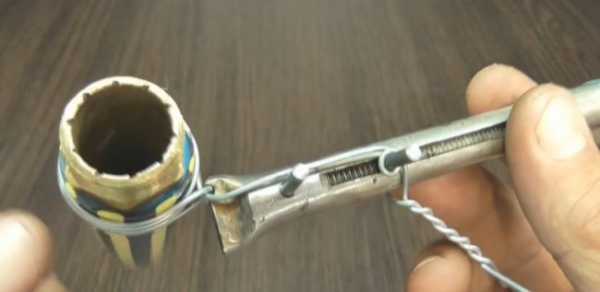

а далее нужно закручивать гайку По мере закручивания гайки, проволока равномерно обтягивает шланг.
на картинке это хорошо видно

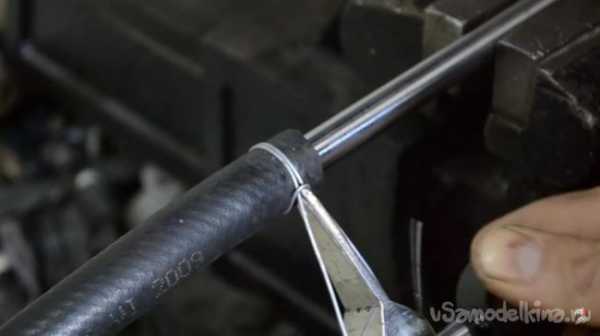

После того как автор обжал хорошо хомут инструментом загибает края проволоки
ослабляет гайку и вынимает инструмент из петли

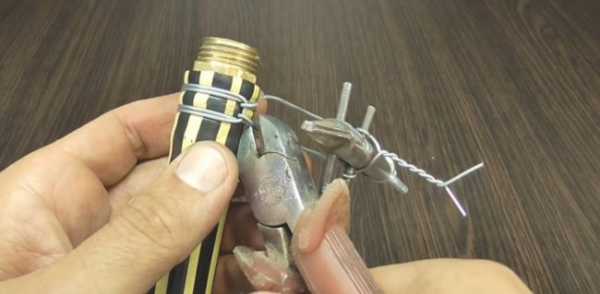

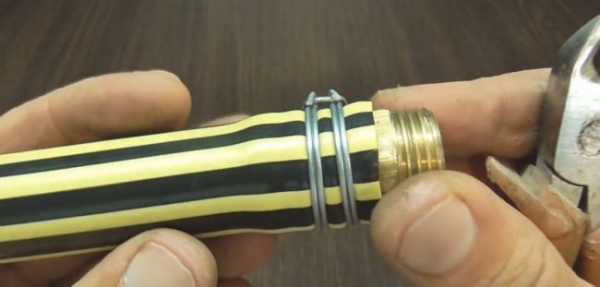

Лишнею проволоку откусывает.

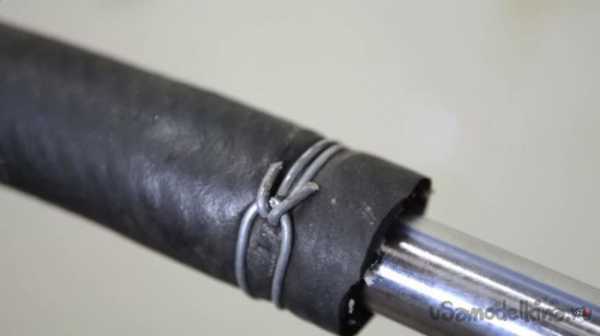

В итоге у автора получается отличный хомут.
Так же по словам автора этим инструментом можно обжимать проволочные хомуты разных размеров без всяких перегибов и пережимов.Видео:
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.usamodelkina.ru
как зделать хомут из проволоки
"Сантехническая скрутка вместо хомута" - видео дополнение к Главе 2. ГАЗОВАЯ СВАРКА http://svarnoj.blogspot.ru/p/2_9.html...
Забирай подарок в War Thunder: ▻http://warthunder.pw/695pol Всем привет Друзья.сегодня я хочу сделать очередное полезное...
Как делаю хомуты из проволоки я.Вычитал в книге.
Расширение AliTools: https://goo.gl/tDEQqE Привет. сегодня я хочу вам показать как сделать простейшее устройство при...
Хомутатель https://youtu.be/mw9UIk-JVIQ Подписаться на канал https://www.youtube.com/channel/UCSKFDuHinxK3AQsVDIl6sXQ?sub_confirmation=1 Как ...
Такими хомутами- скрутками в шахте соединяют шланги для подачи сжатого воздуха и воды на рабочие места.
В этом видео я расскажу вам как сделать хомут из подручных материалов. Интересно. Подпишись.
Поиск ручного и электроинструмента http://bit.ly/2ho8anK Бесплатные промокоды на скидки http://bit.ly/2vHPYuB.
На видео мой первый вариант приспособления для затяжки хомутов . Робота хомутателя на 9 минуте. Идею позаимс...
Это видео про самодельное приспособление для соединения на проволочную стяжку, прочность которой вас удив...
Показываю как сделать очень простые и удобные, универсальные хомуты из пластиковой бутылки. PET- Полиэтиле́н...
Really useful , simple , homemade tool for tightening clamps of the wire. В данном видео показано , как из старого не нужного хлама , возможно...
Хомут многоразовый универсальный.
Изготовление хомутов для армирования фундамента с помощью ручного приспособления, сделанного своими рука...
Сделать хомут для газового рукава очень просто, достаточно обычной сварочной проволоки. Вк https://vk.com/mastaksvarka...
Дома в быту бывает возникает необходимость соединения (ремонта) поливочных шлангов. Подписывайтесь: https://www...
Если заточить лезвие, то будет 3 в 1 ))). Без воротка!!! Хомутатель, кусачки и нож. Сделай для себя. Всё по самым...
Сегодня я вам покажу простую конструкция хомута и как все это сделать. Сделать очень очень легко. Для изгото...
Хомутатель это самодельное приспособление для затяжки хомутов из проволоки. Канал по свящён самодель...
Самодельный инструмент для самодельных хомутов на шланги из проволоки.
Хомутатор для проволоки, извиняюсь за качество видео, думаю сама конструкция вам понравится.
В этом ролике Вы узнаете об основных типах хомутов изготавливаемых при помощи обычной вязальной проволоки....
от 300 до 500 хомутов в день, зависит от того кто стоит за станком и размера хомута.
сделал несколько хомутиков для шланга.
ДОНАТ на развитие канала: https://qiwi.me/ufpro Как сделать ручной зажим для хомута из проволоки в домашних условиях...
Хомут для стягивания или крепления большого диаметра. Хомут делается из металла и имеет несколько основных...
Как затянуть ленточный хомут Самодельное приспособление для затяжки ленточных хомутов ШРУС , РЕЙКА , ПАТРУ...
Мы в контакте: https://vk.com/1evsha Мы в скайпе: Левша Левша-45 Желающим помочь: WMZ Z636418271838 WMR R145311393952 WMU ...
Простой способ гибки хомутов для фундамента. Получились довольно ровные изгибы. Хомуты для фундамента-цоко...
Хомуты делаю из нержавеющей стали толщиной 0.8 и 1 мм Искрогаситель - https://youtu.be/u7wempxB0Eg Мой сайт - http://metalblesk.etov.ua/a...
Натяжения проволоки вдоль ряда с использованием хомута на столб 9х9. Комплектующие для интенсивного садово...
Хомутатель позволяющий затягивать хомуты из проволоки и ленточные хомуты для пыльников ШРУСов.
Если нужно сделать не стандартный зажим , то почему бы не потратить несколько минут.
Начался глобальный переезд на новую платформу, альтернатива YouTube, с большим количеством плюшек как для...
приспособление для самостройщика и не только,позволяет гнут проволоку ф до 10мм,арматуру ф до 8 мм включител...
Хомуты — наиболее распространённые и важные декоративные элементы кованых изделий. Хомуты выполняют...
action crackeado windows 8 acelerar internet via radio driver de brilho samsung rv415 lg l90 nao liga txori dragon ball z devolution 1.2 3 quanto ganha um youtuber com 1000 inscritos atualizacao do igo 2016 como retirar a mensagem de falsificacao do windows xp baixar emulador de android memu gravar senhas digitadas no celular android
debojj.net
Хомутатель своими руками
Привет всем любителям самоделок. Возможно у вас были такие моменты, когда нужно было что-то зафиксировать при помощи хомута, например, топливный шланг на фильтр, но его или же не было или был, но его размер не подходит. Идти покупать хомут в магазине слишком простое решение этой проблемы, почему бы не придумать свой инструмент. В данной статье я расскажу, как сделать хомутатель своими руками для проволочных хомутов, конструкция его очень проста, так же, как и сборка. Детали, необходимые для сборки данной самоделки легкодоступны. Если вы владелец авто, то скорее всего у вас есть все детали для создания данного инструмента. Также данная самоделка поможет вам сэкономить деньги, а по качеству уступать заводскому она не будет.Перед тем, как прочитать статью, предлагаю посмотреть видео, в котором показана подробная сборки хомутателя и конечно же его проверка на затяжке хомутом резинового шланга.
Для того, чтобы сделать хомутатель своими руками, понадобится:* Проволока* Углошлифовальная машинка и отрезной диск* Средства индивидуальной защиты, сварочная маска, краги, защитные очки* Лист нержавеющей стали толщиной 3 мм* Ненужная автомобильная стойка стабилизатора* Сверлильный станок, сверло по металлу диаметром 10 мм* Сварочный аппарат* Пластина нержавеющей стали толщиной 7,5 мм* Березовый брус* Свечка восковая * Наждачная бумага* Газовая горелка* Линейка, карандаш* Тиски слесарные * Струбцина* Керн

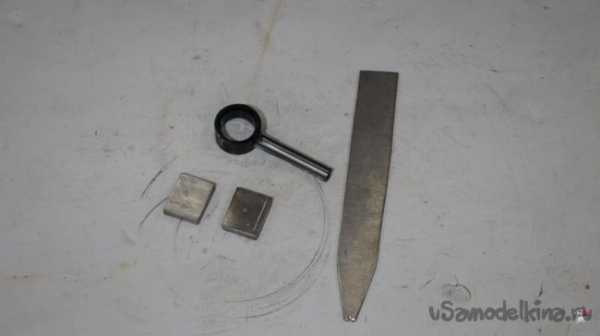

Вот и все детали, которые необходимы для изготовления самодельного инструмента.

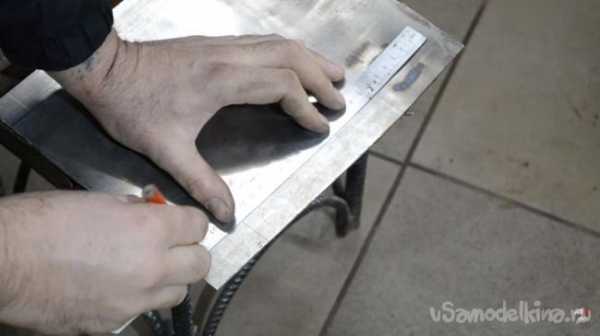

Шаг первый.Первым делом размечаем лист нержавеющей стали, в данном случае его толщина составляет 3 мм, меньше брать не советую, так как здесь нужна жесткость.

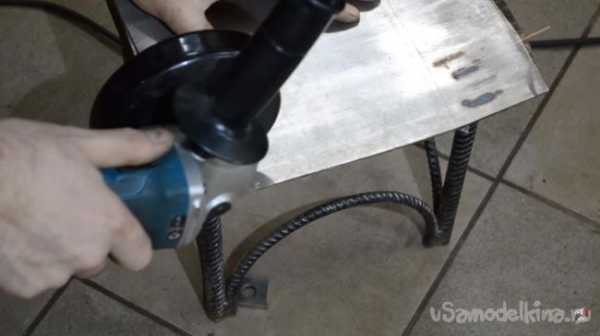

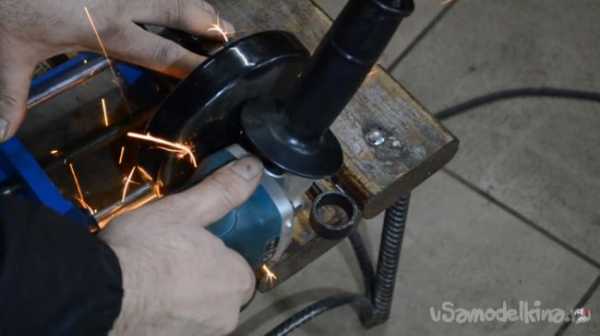

Далее по разметке отрезаем необходимую полоску нержавейки при помощи углошлифовальной машинки с установленным отрезным кругом, кончик полосы делаем с небольшой конусностью и неглубоким пропилом посередине для проволоки, буквально пару миллиметров. При работе с углошлифовальной машинкой будьте аккуратны, держите электроинструмент крепко и одевайте защитные очки, а также перчатки и наушники.
После того, как полоска из нержавейки выпилена, переходим к нержавейке потолще. Зажимаем пластину из нержавеющей стали толщиной 7,5 мм при помощи струбцины к столу или же в тиски и при помощи той же УШМ отпиливаем нужную часть, понадобиться два квадратных кусочка одинакового размера.
Шаг второй.Для удобства пользования инструментом укорачиваем стойку стабилизатора при помощи углошлифовальной машинки, зажав часть стойки в слесарные тиски.
В итоге должно получится так, как на фото.

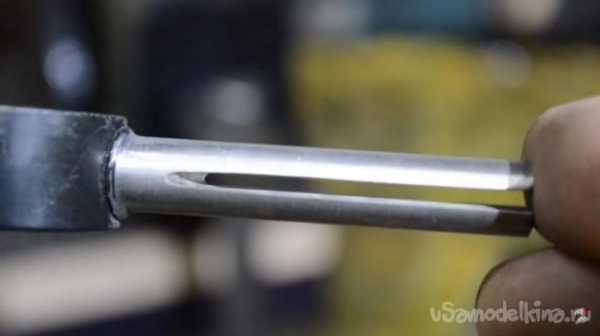

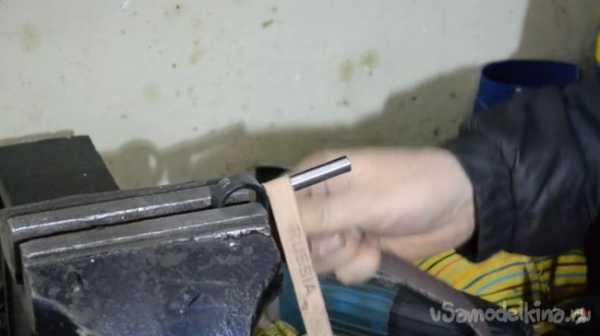

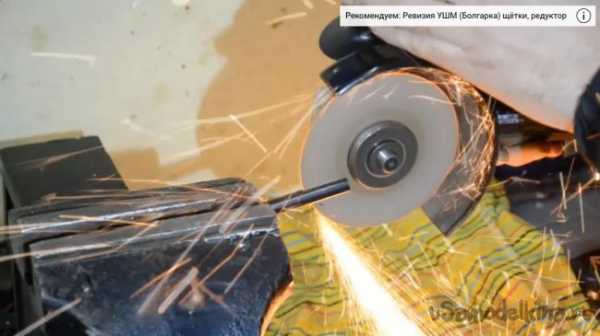

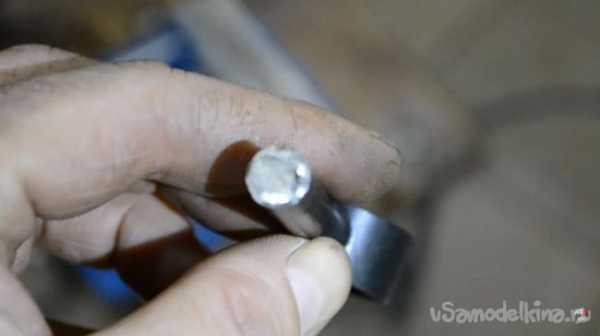

Далее нужно сделать пропил в ее штоке, для этого зажимаем нашу заготовку в тиски и при помощи УШМ начинаем потихоньку пропиливать металл практически на всю его длину, ширина пропила в данном случае должна быть около 2,5 мм.
Теперь убираем в сторону углошлифовальную машинку и начинаем зашлифовывать шток при помощи полоски наждачной бумаги, тем самым удаляя заводскую краску, так как она может препятствовать нормальной работе инструмента и просто не подойти в посадочное отверстие.

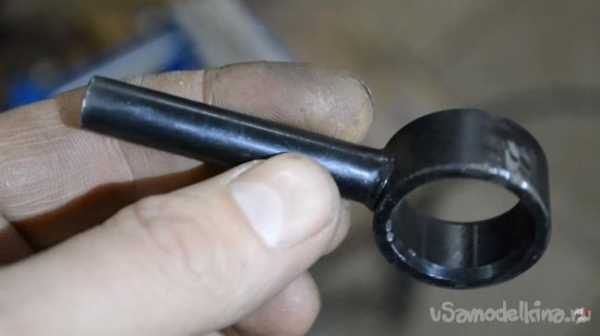

После шлифования получается такая деталь.
Шаг третий.Все заготовки сделаны, теперь из них нужно собрать хомутатель.

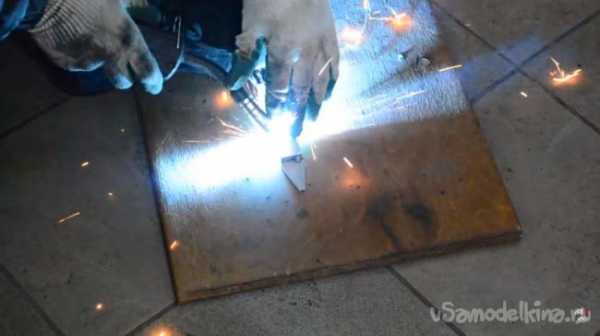

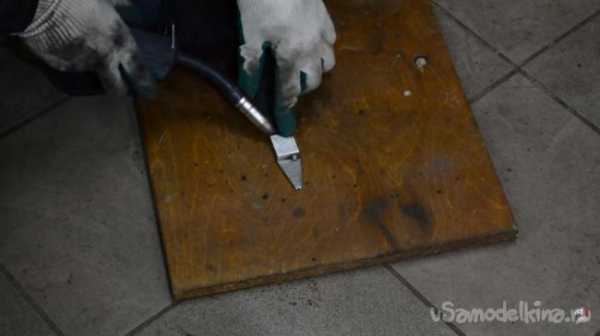

Прикладываем квадрат нержавейки к пластине и при помощи сварочного аппарата прихватываем их между собой, для надежности и уменьшения вероятности перекоса можно зажать деталь в тисках.

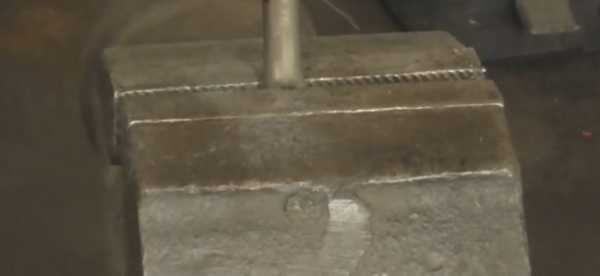

Далее полностью обвариваем места стыка, с другой стороны делаем то же самое. Сварочный шов после сварки нужно слегка зачистить металлической щеткой.Затем размечаем центр на квадратной пластине и делаем кернение легким ударом молотка по керну, далее в этом месте сверлим отверстие насквозь при помощи сверлильного станка с установленным в него сверлом по металлу диаметром 10 мм.
Диаметр сверла подобран таким образом, чтобы в нем свободно вращался шток стойки стабилизатора, но без больших люфтов. После сверления делаем небольшую фаску по краям отверстия и проверяем как туда заходит шток, при необходимости дорабатываем отверстие.Шаг четвертый.Пришло время сделать удобную ручку для инструмента. Из березового бруса вытачиваем рукоятку и заклепываем на пластине нержавейки при помощи трубок. Далее шлифуем ручку до гладкого состояния, для этого берем сначала крупную наждачную бумагу и затем постепенно переходим к более мелкозернистой.

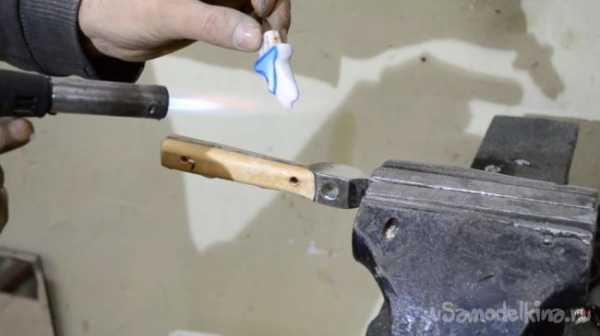

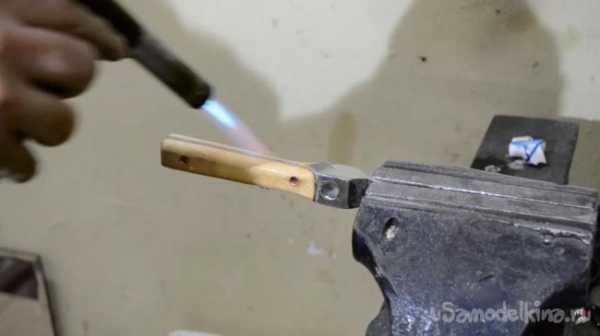

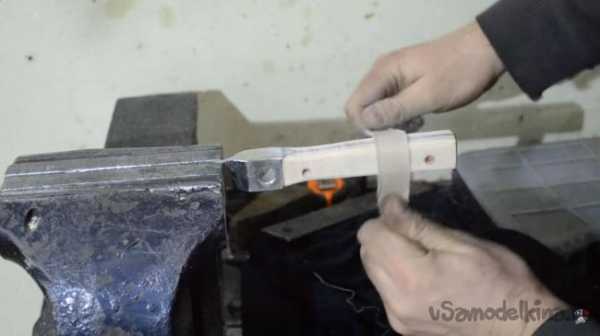

После шлифовки вытираем ручку от древесной пыли и расплавляем свечку газовой горелкой так, чтобы на ручку с нее капал расплавленный воск. Хорошо пропитываем ручку воском и оставляем высыхать, после чего слегка протираем излишки.

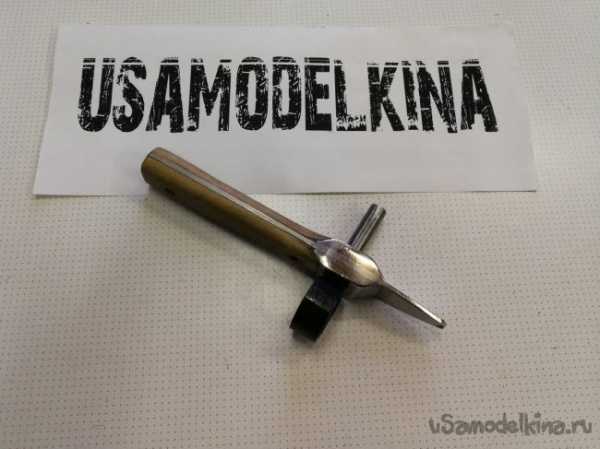

Шаг пятый.На данном этапе самодельный инструмент можно считать готовым, теперь его нужно проверить в реальных условиях, длина хомутателя получилась 180 мм, а толщина 18 мм. Ширина пропила в штоке составляет 2,5 мм, для более толстой проволоки делаем больше.Теперь проверим самоделку, для начала нужно сделать сам хомут, для этого понадобится проволока и шланг с трубкой, на который он будет одеваться. Трубку закрепляем в тисках, затем на нее одеваем шланг.Берем проволоку и делаем оборот вокруг шланга, немного отступив делаем еще один оборот, должна получится такая заготовка, если вам нужен двойной хомут, то делаем две петли.

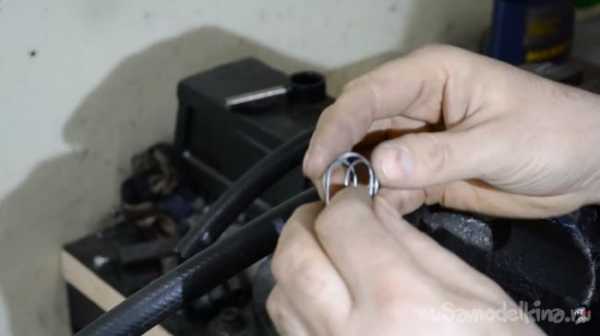

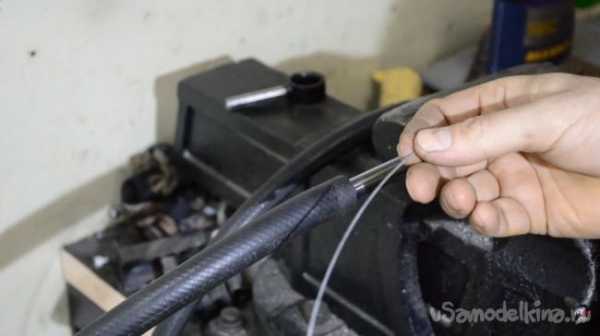

Данную заготовку складываем вдвое, чтобы получилось двойное кольцо из проволоки и получаем такой хомут.

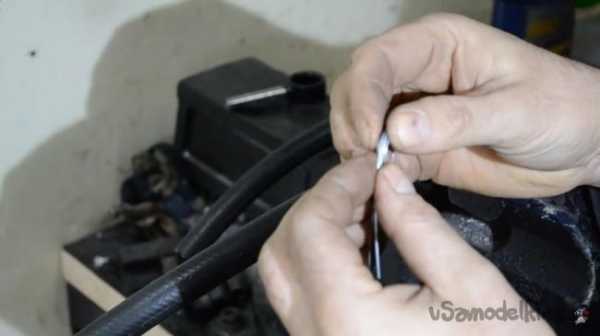

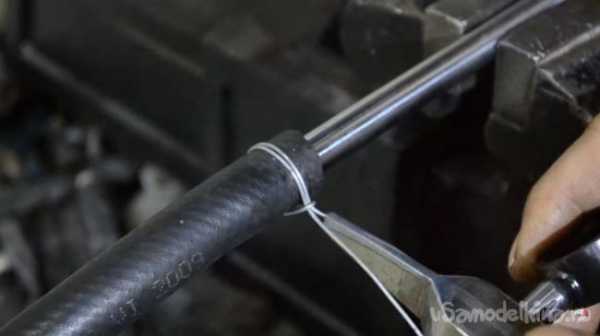

Его одеваем на шланг, который нужно обжать, слегка подтягиваем хомут вручную, расставляем концы проволоки по сторонам и устанавливаем хомутатель специальным пропилом посередине на проволоку, а в те самые концы проволоки продеваем шток с прорезью. Упираем кончик в проволоку и начинаем затяжку, вращая шток в любую сторону, если нужно достичь большей силы затяжки, то в шток можно вставить усилитель, например, трубу.
Далее постепенно заводим хомутатель вверх, когда считаем натяжку достаточной и вытаскиваем шток из инструмента, освобождая хомутатель от проволоки. Теперь можно удалить остатки проволоки при помощи бокорезов, главное не заденьте сам шланг, оставляем небольшие "хвостики" проволоки, иначе хомут держаться не будет, их подгибаем легким ударом молотка. В итоге получился вот такой хомут, сделанный при помощи самодельного инструмента хомутателя, который пригодится в хозяйстве, когда понадобится что-то затянуть, а под рукой не окажется нужного хомута.
На этом у меня все, всем спасибо за внимание и творческих успехов. Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. usamodelkina.ru
Самодельный хомут из консервной банки
Видео хомута из консервной банки:Иногда случаются такие ситуации, когда нужно какую-либо круглую поверхность закрепить (например, чтобы не просачивалась вода), а нечем. Чтобы не бежать в магазин за специальным хомутом, я предлагаю сделать самодельный хомут из консервной банки.

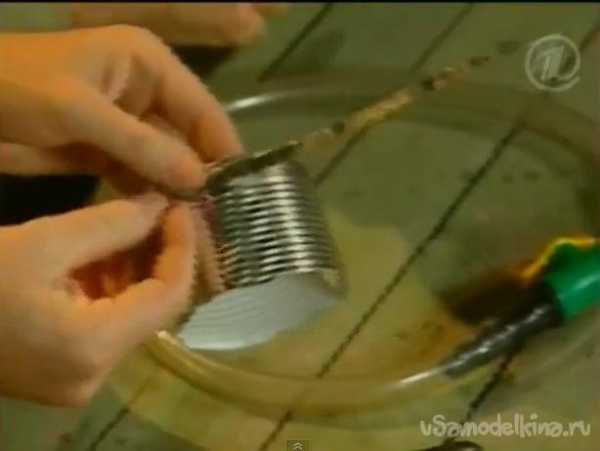

Нам нужно взять обыкновенную консервную банку и вырезать из неё вот такую вот полоску:
Далее из верхней крышки консервной банки вырезаем прямоугольник (вырезать нужно именно из верхней крышки, так как там металл плотнее чем на стенках самой банки). После того, как вы вырезали прямоугольник, его нужно согнуть пополам так, как это показано на фотографии:
Далее в центре согнутого прямоугольника проделываем ещё две прорези таким образом, чтобы расстояние между этими двумя прорезями было немного больше чем ширина жестяной полоски:Далее разворачиваем заготовку и получается вот такой вот прямоугольник с прямоугольным отверстием в центре:
Также для будущего хомута нам понадобится плотная проволока, а лучше вместо неё взять специальный ключ, который предназначен для открытия консервных банок.
Итак, теперь у нас все составляющие есть, можем начать сборку хомута:
Продеваем полоску между щелью в ключе и обмотаем ключ на один оборот.После этого надеваем прямоугольник с прямоугольным отверстием в центре на полоску и дальше загибаем его на ключе:
После этого оставшуюся полоску продеваем в отверстие и загибаем её так, как это показано на фотографии:

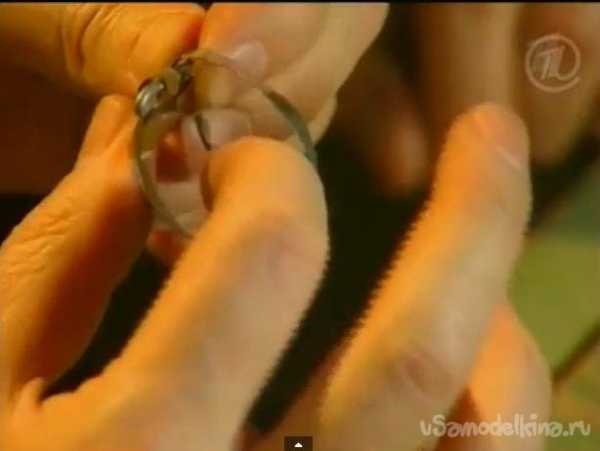

Ну вот собственно и всё! Наш хомут готов! Теперь надеваем его на поверхность, которую нужно зажать и просто крутим ключ.
Когда вы крутите ключ, полоска с консервной банки наматывается на сам ключ и таким образом стягивает крепления и выступает в роли довольно прочного хомута! Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. usamodelkina.ru
