Печь для бани и сауны: изоляция от деревянных поверхностей. Изоляция стен от печи в бане

Чем изолировать печь в бане от стены.

Требования к материалам, которые мы выбираем для изоляции печи в бане от стены

Обычно парилку отделывают деревом. Это не только правильно, но и полезно для здоровья. При этом необходимо защитить деревянную стену от печи. В противном случае, под воздействием высокой температуры, древесина разрушится. Хотя, если расстояние от печи до стены составляет 1 м, то можно обойтись и без этого. Выбирая материал, как для бани, так и для устройства изоляции печи от стены, нужно прежде всего обратить внимание на две вещи:

его эффективность;
на экологическую безопасность.

Что касается эффективности, то таким материалом, среди прочих, является и асбест, но вот в смысле экологической безопасности, его лучше не использовать. Ведь каждый раз при посещении бани, вы и члены вашей семьи, будете вдыхать канцерогены, выделяемые им при нагревании. Поэтому выбираем материалы, в основе которых:

камень природный;
стекловолокно;
каменные волокна;
нержавеющий металл.

На вопрос, чем изолировать печь от стены, найдется много ответов. А выбирать нужно способ, который лучше всего подойдет вам, как с точки зрения эстетики, безопасности, так и стоимости.

Огнестойкий гипсокартон для изоляции стен в бане

Как один из вариантов, изолировать печь от стены, можно при помощи ГКЛО — огнеупорных гипсокартонных листов, а на них наклеить плитку из керамогранита.

Свойства ГКЛО

Гипсокартонные листы огнеупорные обладают следующими особенностями:

способны сохранять пожаростойкость на протяжении 25 минут;
сопротивляются воздействию огня до 55 минут.

Лучшие огнеупорные гипсокартонные листы

Качественные огнеупорные гипсокартонные листы выпускает немецкий производитель — фирма Кнауф (Knauf). Это:

плита со сторонами 120х250 см, толщиной 1,25 см;
лицевая и изнаночная сторона — строительный картон, посредине — сердцевина, включающая в свой состав специальные стеклонити, которые и обуславливают большую сопротивляемость материала огню;
кромки листа закрыты картоном. Для удобной стыковки листов имеется фаска;
крепят лист, как на профиль, так и на клей Knauf Perflix.

Минерит

В Финляндии компания Cembrit Oy выпускает отличный жаропрочный, экологически чистый материал, который идеально подходит для защиты стен от печи — минерит. Плиты включают в свой состав:

белый или серый цемент на 90%;
минеральные наполнители;
армирующее волокно.

Главное преимущество минерита заключается в том, что в нем нет асбеста, в то время как производители отечественные используют его при производстве фиброцементных плит.

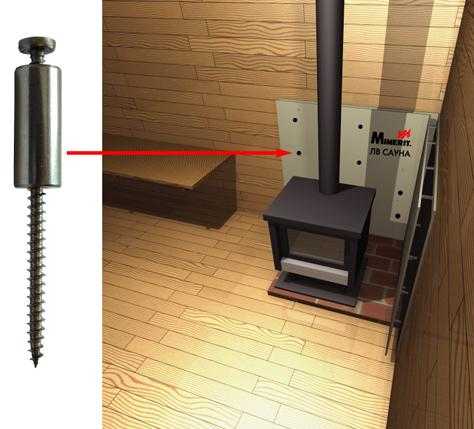

Монтаж минерита

Прежде чем изолировать печь от стены, приобретаем:

листы минерита ЛВ сауна — 2 шт.;
керамические 30 мм втулки крепления — 4 шт.;
винты с потайной или скругленной головкой.

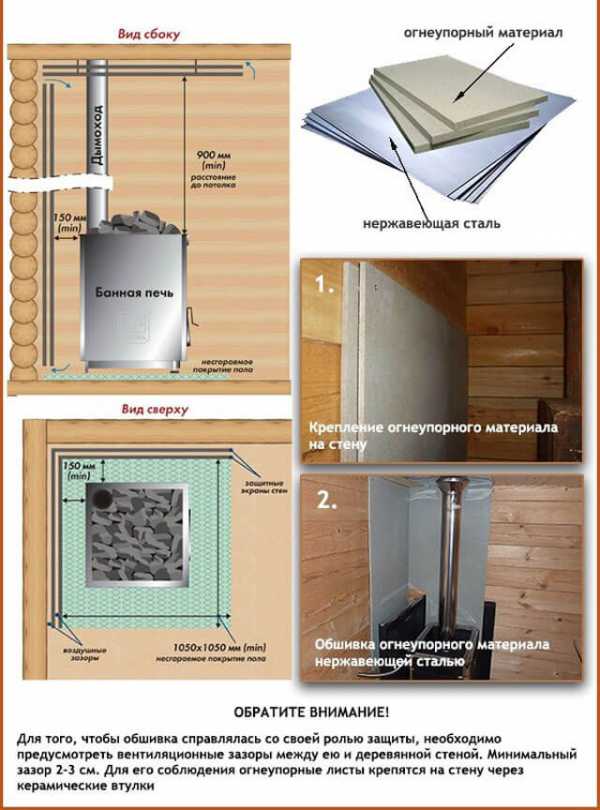

Как монтировать плиту, зависит от расстояния от печи до стены:

если печь находится на довольно большом расстоянии от стены, то минерит крепим на стену, используя винты;
при расстоянии минимум 50 см, лист крепится не вплотную к стене, а с зазором в 3 см, для чего используются керамические втулки;
если между печью и стеной бани совсем мало места, то крепят два листа.

Установка двойных листов выполняется просто:

берем лист и устанавливаем его на стену, прикручивая винтами;
далее следует установка керамических втулок;
после выполнения первых двух операций, крепим второй лист.

Имейте ввиду. если выполнять отделку стены за печью во вновь построенном здании, то при усадке, лист минерита может дать трещину. Чтобы устранить эту проблему, необходимо в листе сделать пазы, по которым будут ходить винты, а на полу под лист подложить обрезки. Когда процесс усадки завершиться, листы прикручиваются окончательно.

Дополнительно подстраховаться поможет лист из нержавеющей стали, прикрепленный к плите.

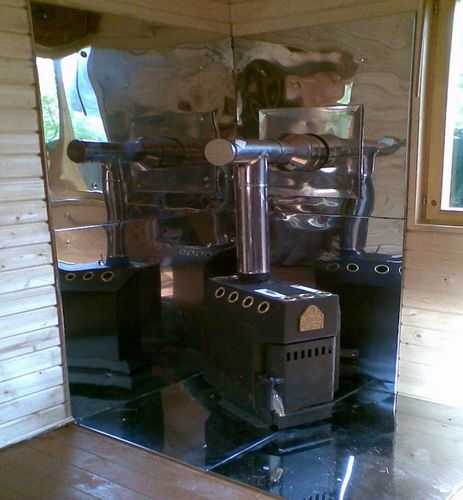

Защитный экран из нержавейки

Воспользовавшись термозащитным экраном из зеркальной нержавеющей стали, вы надежно защитите стены бани от возгорания. Экран можно заказать или приобрести готовый с базальтовой ватой в придачу. В дополнение к нержавейке:

1. Как нельзя лучше, подходит для экрана из нержавеющей стали негорючее иглопробивное термоизоляционное стеклянное полотно. Его преимущества:

отсутствие в составе смолы, выделяющей токсичные газы при нагревании;
легкость монтажа. 2. Хорош и жаропрочный мат Rockwool FireBatts, поставляемый из из Дании. Этот продукт Группы компаний ROCKWOOL:

изготовлен из базальтовой ваты, Rockwoo — гигроскопичной и жаропрочной;
выдерживает температуру до 750 градусов С.

Суперизол

Датская компания Skamol выпускает материал, который используют в качестве изоляции, суперизол (super isol). Его преимущества:

универсальный;
негорючий;
максимальная температура, выдерживаемая в процессе эксплуатации, 1000 градусов С;
легкий;
прочный.

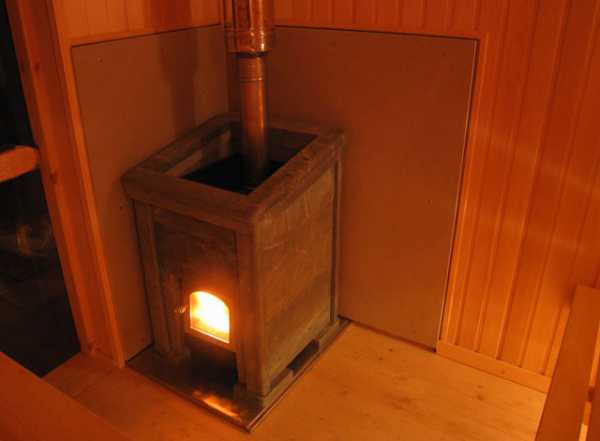

Отделка стен вокруг печи

Если ваша баня представляет собой деревянный сруб, то:

при отделке стен вокруг печи минеритом желательно оставлять 3-х см воздушный зазор, используя все те же керамические втулки. Воздух будет циркулировать между стеной и листом минерита, не допуская их нагрева до запредельных температур. Термостойкая плитка поверх листов минерита украсит стены и обезопасит дополнительно;
прилегающие к металлической печи стены в бане защищают так же, используя красный полнотелый кирпич. Выкладываем его на высоту печи, но, при желании, можно и до потолка.

Отдельно хотелось бы остановиться на термостойкой плитке.

Термостойкая плитка от компании «Терракот»

Хороший вариант — термостойкая плитка «Майями» с имитацией выветренного песчаника, выпускаемая российской компанией «Терракот». Немного подробней о ней:

главное — эта плитка экологически чистая. Основой является каолиновая глина разных редких сортов. Красители и химические добавки не используются;
материал этот универсален: используется как для внутренней облицовки, так и наружной;
цветовая гамма очень выразительна и не меняется от воздействия высокой температуры;
она прочная и долговечная;
обладает хорошей воздухо- и паропроницаемостью;
максимальная температура, которую способна выдержать эта огнеупорная плитка — 1100 градусов С;
крепят плитку при помощи клея жаростойкого «Терракот». Компания выпускает и затирку для швов.

Компанией производится плитка и других фактур, каждая из них обладает своим уникальным шармом. Это:

шамот;
плитняк;
старый замок;
скол дерева;
старый кирпич;
папирус;
рваный камень и другие.

Запомните: прежде чем клеить термостойкую плитку, нанесите на плиту из минерита жаростойкую мастику.

Недорогой способ защиты между печью и стеной

Для защиты деревянных стен бани от чрезмерного нагрева в зоне нахождения печи, можно использовать профильное железо, которое применяется для крыш. Для этого нужно:

трубки металлические полые. Оптимальный диаметр 3/8»;
железо профильное.

Приступаем к работе:

на смежные с печкой стены крепим трубки;
к трубкам крепим металлопрофиль. При этом до пола и потолка не доходим 100 мм; на профиле опять размещаем трубки. Они должны занимать положение аналогичное тому, которое они занимают на стене;
на трубках размещаем профиль. Воздух при нагреве проходит в 100 мм зазор у пола и находит выход у потолка через такой же зазор. Стены при этом не нагреваются.

Еще один способ изоляции печи в бане — дополнительная стенка между печью и стеной. Дополнительную стенку выполняем из негорючих материалов: из гипса, например.

Все об устройстве бани, установке печи и ее изоляции от стены, вы узнаете из этого видео:

По материалам сайта: http://gid-str.ru

fix-builder.ru

Чем изолировать печь в бане от стены.

Баня на даче — это здорово. Париться в ней полезно и приятно, а насколько приятно, в большой степени зависит от печи-каменки. Чтобы от пребывания в бане получать только удовольствие,а не проблемы, она должна быть безопасной. Чем больше раскаляется печь, тем больше нагревается стена, к которой она примыкает, а так и до пожара недалеко. Как себя обезопасить, чем изолировать печь в бане от стены, будет рассказано в этой статье.

Содержание:

Требования к материалам, которые мы выбираем для изоляции печи в бане от стены

его эффективность;
на экологическую безопасность.

камень природный;
стекловолокно;
каменные волокна;
нержавеющий металл.

Огнестойкий гипсокартон для изоляции стен в бане

Свойства ГКЛО

Гипсокартонные листы огнеупорные обладают следующими особенностями:

способны сохранять пожаростойкость на протяжении 25 минут;
сопротивляются воздействию огня до 55 минут.

Лучшие огнеупорные гипсокартонные листы

Качественные огнеупорные гипсокартонные листы выпускает немецкий производитель — фирма Кнауф (Knauf). Это:

плита со сторонами 120х250 см, толщиной 1,25 см;
лицевая и изнаночная сторона — строительный картон, посредине — сердцевина, включающая в свой состав специальные стеклонити, которые и обуславливают большую сопротивляемость материала огню;
кромки листа закрыты картоном. Для удобной стыковки листов имеется фаска;
крепят лист, как на профиль, так и на клей Knauf Perflix.

Минерит

белый или серый цемент на 90%;
минеральные наполнители;
армирующее волокно.

Монтаж минерита

Прежде чем изолировать печь от стены, приобретаем:

листы минерита ЛВ сауна — 2 шт.;
керамические 30 мм втулки крепления — 4 шт.;
винты с потайной или скругленной головкой.

Как монтировать плиту, зависит от расстояния от печи до стены:

если печь находится на довольно большом расстоянии от стены, то минерит крепим на стену, используя винты;
при расстоянии минимум 50 см, лист крепится не вплотную к стене, а с зазором в 3 см, для чего используются керамические втулки;
если между печью и стеной бани совсем мало места, то крепят два листа.

Установка двойных листов выполняется просто:

берем лист и устанавливаем его на стену, прикручивая винтами;
далее следует установка керамических втулок;
после выполнения первых двух операций, крепим второй лист.

Имейте ввиду: если выполнять отделку стены за печью во вновь построенном здании, то при усадке, лист минерита может дать трещину. Чтобы устранить эту проблему, необходимо в листе сделать пазы, по которым будут ходить винты, а на полу под лист подложить обрезки. Когда процесс усадки завершиться, листы прикручиваются окончательно.

Дополнительно подстраховаться поможет лист из нержавеющей стали, прикрепленный к плите.

Защитный экран из нержавейки

отсутствие в составе смолы, выделяющей токсичные газы при нагревании;
легкость монтажа. 2. Хорош и жаропрочный мат Rockwool FireBatts, поставляемый из из Дании. Этот продукт Группы компаний ROCKWOOL:

изготовлен из базальтовой ваты, Rockwoo — гигроскопичной и жаропрочной;
выдерживает температуру до 750 градусов С.

Суперизол

универсальный;
негорючий;
максимальная температура, выдерживаемая в процессе эксплуатации, 1000 градусов С;
легкий;
прочный.

Отделка стен вокруг печи

Если ваша баня представляет собой деревянный сруб, то:

при отделке стен вокруг печи минеритом желательно оставлять 3-х см воздушный зазор, используя все те же керамические втулки. Воздух будет циркулировать между стеной и листом минерита, не допуская их нагрева до запредельных температур. Термостойкая плитка поверх листов минерита украсит стены и обезопасит дополнительно;
прилегающие к металлической печи стены в бане защищают так же, используя красный полнотелый кирпич. Выкладываем его на высоту печи, но, при желании, можно и до потолка.

Отдельно хотелось бы остановиться на термостойкой плитке.

Термостойкая плитка от компании «Терракот»

главное — эта плитка экологически чистая. Основой является каолиновая глина разных редких сортов. Красители и химические добавки не используются;
материал этот универсален: используется как для внутренней облицовки, так и наружной;
цветовая гамма очень выразительна и не меняется от воздействия высокой температуры;
она прочная и долговечная;
обладает хорошей воздухо- и паропроницаемостью;
максимальная температура, которую способна выдержать эта огнеупорная плитка — 1100 градусов С;
крепят плитку при помощи клея жаростойкого «Терракот». Компания выпускает и затирку для швов.

Компанией производится плитка и других фактур, каждая из них обладает своим уникальным шармом. Это:

шамот;
плитняк;
старый замок;
скол дерева;
старый кирпич;
папирус;
рваный камень и другие.

Запомните: прежде чем клеить термостойкую плитку, нанесите на плиту из минерита жаростойкую мастику.

Недорогой способ защиты между печью и стеной

трубки металлические полые. Оптимальный диаметр 3/8»;
железо профильное.

Приступаем к работе:

на смежные с печкой стены крепим трубки;
к трубкам крепим металлопрофиль. При этом до пола и потолка не доходим 100 мм; на профиле опять размещаем трубки. Они должны занимать положение аналогичное тому, которое они занимают на стене;
на трубках размещаем профиль. Воздух при нагреве проходит в 100 мм зазор у пола и находит выход у потолка через такой же зазор. Стены при этом не нагреваются.

Все об устройстве бани, установке печи и ее изоляции от стены, вы узнаете из этого видео:

Защита стен бани от жара печи: минеритовые плиты, отделка железной печи, изоляция от стен, чем отделать, обшить ограждение, минерит для теплоизоляции

Планируя постройку бани, важно помнить о создании безопасности внутри помещения. Прежде всего это касается пожаробезопасности. Растапливая баню, печь можно прогреть до 300-400°C, что значительно превышает температуру горения древесины, из которой чаще всего строят баню.

Всё тепло из печи выделяется в помещение, однако основной жар поглощают расположенные поблизости стены, что приводит к их обугливанию, а также возгоранию. Избежать таких последствий крайне важно, поэтому в данной статье мы подробно расскажем, чем изолировать печь в бане от стены. Читайте также: «Банные печи Жара – виды и особенности конструкций».

Защита стен бани от жара печи требуется не всегда. Например, вы можете предусмотреть расстояние между стеной и печью, которое позволит добиться пожарной безопасности без дополнительной защиты. Дело в том, что на некотором расстоянии ИК-лучи, излучаемые печью, начинают рассеиваться, что значительно снижает их силу воздействия на ближайшие поверхности.

Расстояние от печи до стены в бане изменяется в зависимости от типа печки:

0,32 м и более – расстояние для каменной печи с кладкой в четверть кирпича;
0,7 м и более – необходимое расстояние между стеной и металлической футерованной изнутри шамотом или кирпичом печи;
1 м и более – безопасное расстояние для металлической не футерованной печи.

На первый взгляд кажется, что создать такое расстояние гораздо проще, чем устанавливать дополнительную защиту, однако это в корне не верно. Соблюдение безопасного расстояния целесообразно только в больших парилках, а вот в маленьких частных банях печь, включая отступы, будет занимать большую часть помещения, поэтому куда проще будет использовать изоляцию.

Говоря о пожарной безопасности в бане, прежде всего стоит выделить защитные экраны, которыми выполняется изоляция печи в бане от стен.

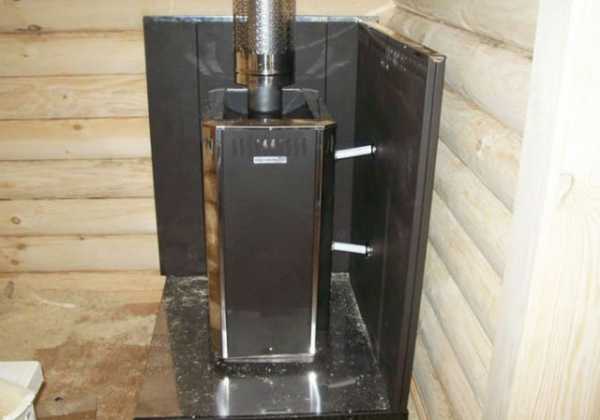

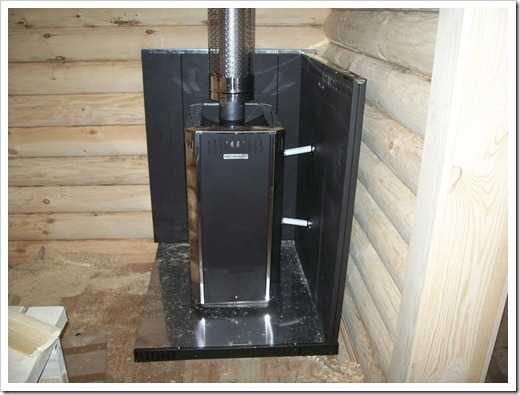

Защитные экраны – это специальные панели, изготовленные из негорючих материалов (металл или кирпич), которые значительно снижают интенсивность теплоизлучения. Чаще всего такой способ изоляции используют для металлических печей. Читайте также: «Какой сделать экран для банной печи – варианты и решения от эксперта».

На строительном рынке наиболее распространены металлические защитные экраны, выполненные из стали или чугуна. Многие производители железных печей предусматривают теплоизоляцию своих изделий, обеспечивая их специальными кожухами.

Выбрать защитные экраны достаточно просто, ведь в зависимости от изолируемой стороны печи, вы можете приобрести фронтальную или боковую панель. Установка таких экранов также не вызовет трудностей, ведь производитель предусматривает специальные ножки, которые легко прикрепить к полу.

Далее стоит поговорить о правилах установки. Сами панели устанавливаются на расстоянии в 1-5 см от печи, однако до прилегающей стены также необходимо расстояние. Защитные экраны снижают излучаемую температуру до 80-100°C, что позволяет устанавливать их в 50 см от параллельной стены.

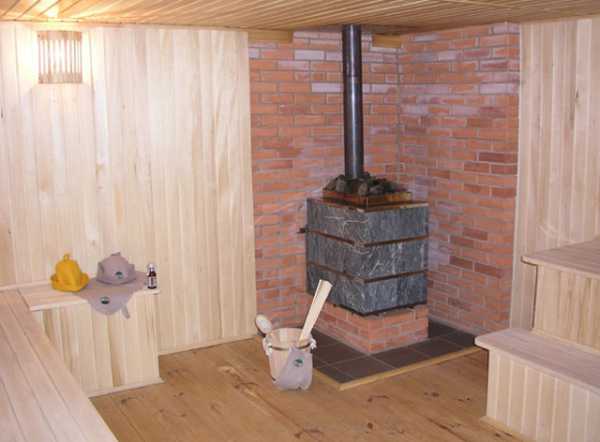

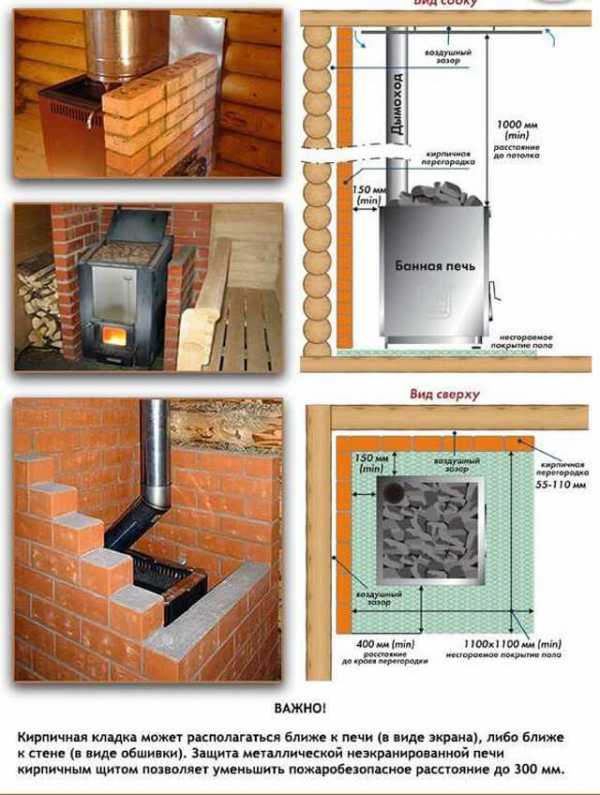

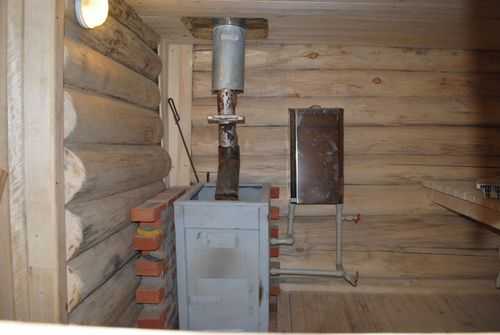

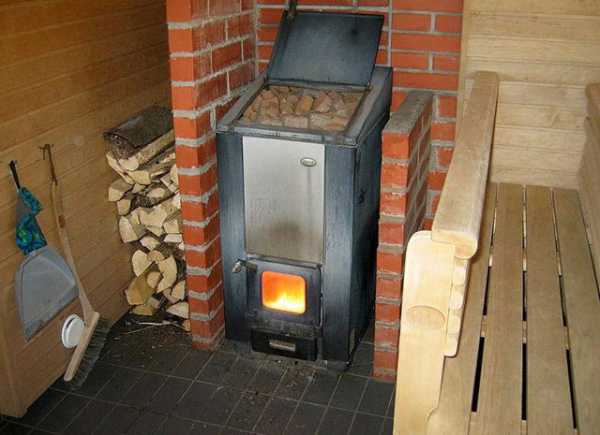

Ограждение печи в парилке также может быть выполнено из кирпича. Кирпичный экран может быть установлен со всех сторон металлической печи, образуя защитную обшивку. Также такой экран может быть установлен только между возгораемой поверхностью и печью, представляя собой защитную стенку.

Решив уложить такую защиту, используйте полнотелый шамотный кирпич, для связки которого можно использовать глиняный или цементный раствор. Обычно используется кладка в полкирпича (120 мм), однако за недостатком материала подойдёт кладка в четверть кирпича (60 мм). Используя последний способ укладки, помните, что теплоизоляционные свойства такого экрана снижаются, поэтому расстояние до стены стоит увеличить.

Такая отделка железной печи в бане также выполняется с соблюдением некоторых правил:

В нижней части щита необходимо предусмотреть специальные отверстия, которые обеспечат конвекцию воздуха между стенкой печи и кирпичом;
Высота кирпичной стенки должна превышать высоту печи на 20 см, однако зачастую её ведут под самый потолок;
Соблюдайте расстояния между печью и кирпичным экранов в 5-15 см;
Между возгораемой поверхностью, например, стеной и кирпичной защитой должно быть также расстояние в 5-15 см.

Второй вариант защиты стен от возгорания – это специальные обшивки, которые изготавливают из негорючих материалов. Рабочим элементом данной защиты, отражающим опасные для горючих поверхностей ИК-лучи, служит светоотражательный материал, например, нержавейка.

Также существуют варианты декоративной отделки, сохраняющие эстетическую чистоту вашей бани. Одним из преимуществ данного способа является то, что защита стен в бане от печки позволит не только избежать возгорания, но и сохранить тепло внутри помещения. Читайте также: «Отделка печи в бане – выбор материала для декоративной облицовки».

Такой вариант защитной обшивки вы можете собрать самостоятельно. Для этого вам потребуется негорючий теплоизоляционный материал, о котором будет подробнее сказано ниже, а также лист нержавеющей стали.

Нержавейку можно заменить более дешёвым вариантом – оцинковкой, однако при нагреве она может выделять вредные вещества, поэтому настоятельно не рекомендуем использовать её. Приступая к работам, закрепите утеплитель на стене, после чего, закройте его металлическим листом.

Чтобы такая теплоизоляция для печи бани была максимально продуктивной, отполируйте поверхность металла. Это позволит лучше отражать ИК-лучи обратно в парилку, причём, отражённые лучи будут лучше восприниматься человеком.

В качестве теплоизоляции вы можете использовать следующие материалы:

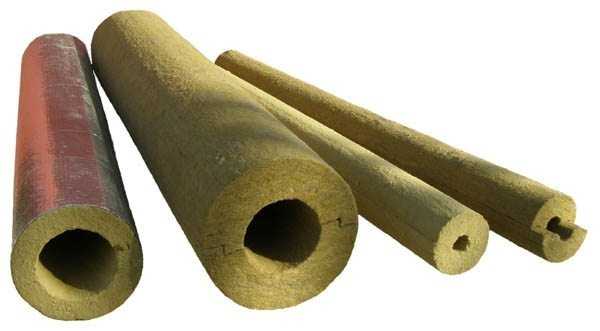

Базальтовая вата абсолютно безопасна для бани. Она хорошо сохраняет тепло, кроме того, обладает высокой гигроскопичностью и совершенно не горит;
Базальтовый картон – неплохой вариант для бани. Представляет собой тонкие листы базальтового волокна, которые отлично сохраняют тепло и не горят;
Асбестовый картон – прочный и долговечный теплоизолятор, который также подойдёт для бани;
Минерит для бани – это также отличный материал. Негорючие плиты специально изготавливаются для экранирования горячих поверхностей в банях и саунах;

Прежде чем обшить стену возле печки в бане, ознакомьтесь с правильной технологией её устройства. Самое важное – это порядок установки и соблюдение зазоров.

Идеальная конструкция имеет следующую структуру:

Помните, что общее расстояние от стены до печи должно быть более 38 см. Для крепления используйте керамические втулки, которые помогут сформировать вентиляционные зазоры. Если расстояние между стеной и печью минимально, то необходимо использовать два слоя минеритовых плит, между которыми также нужно оставить зазор.

Этот вариант практически не отличается от предыдущего, однако, если вы не знаете, чем отделать стену за печкой в парилке так, чтобы сохранить красоту помещения, одновременно создав безопасные условия, то этот вариант несомненно для вас. Выполните защиту стен, использовав жаростойкие декоративные материалы, уложенные на теплоизоляцию.

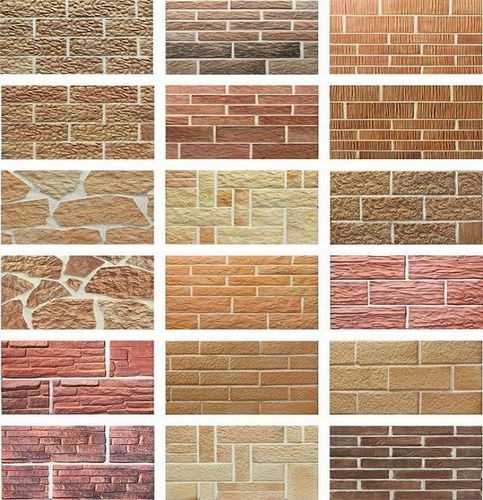

Отделка вокруг печи в бане может быть выполнена следующими материалами:

Клинкерная плитка изготавливается из обожжённой глины. Она отличается высокой прочностью, жаростойкостью и долговечностью. Одним из плюсов данного варианта также является богатая цветовая палитра, включающая в себя не только чёрные и белые тона, но и синие или зелёные расцветки;
Терракотовая плитка также изготавливается из глины, однако она уступает предыдущему варианту по плотности и количеству возможных цветовых решений;
Талькохлорит – неплохой вариант облицовки для бани, выполненный из горных пород зелёных и сероватых оттенков. Обладает хорошей жаростойкостью и прочностью;
Изразцы – обычная керамическая плитка, отличающаяся хорошей жаростойкостью и рисунком на своей поверхности;
Керамогранит – жаростойкая плитка, имитирующая природный камень или дерево.

Плитка не будет рассеивать тепло, защищая стены от возгорания, поэтому крепить прямо на стену её нельзя. Рекомендуем использовать следующую конструкцию:

Стена;
Зазор для вентиляции;
Огнеупорный материал;
Плитка (расстояние от плитки до печи должно быть не меньше 15 см).

Такой «пирог» позволит создать надёжную защиту стен от жара, сохранив красоту помещения.

В качестве огнеупорного материала можно использовать один из следующих вариантов:

Огнеупорный гипсокартон – изготавливается из тех же материалов, что и обычный гипсокартон, однако с применением стекловолокна;
Минеритовые плиты для бани – абсолютно не подвергается влаге и жару.
Стекломагниевый лист – плиты, изготовленные из стеклоткани и магнезиального вяжущего. Отлично сдерживает жар, влагу и шум.

Такой вариант отлично защитит вашу баню от возможности возгорания, а также утеплит помещение, сохранив его эстетическую составляющую.

vizada.ru

Изоляция банной печи: соблюдение требований пожарной безопасности

Основные требования к изоляции печиПечь — главный атрибут бани. Надежность конструкции печи и безопасность бани или сауны обеспечивается установкой их на специальный фундамент, сооружаемый из шамотного кирпича или бетонной смеси. Кроме того, металлические банные печи можно устанавливать и на пол, но перед этим на месте установки должны быть постелены два слоя войлока и выполнена трехрядная кирпичная кладка.

Схема изоляции печи в бане.

Каким бы ни было печное основание, оно должно быть идеально ровным и прочным.

Если печь, устанавливаемая в баню, имеет выносной топочный тоннель, то та стена, через которую он будет проходить, выполняется из негорючего материала, например, из кирпича. Расстояние от топочной дверцы до противоположной стены должно быть не менее 150 см. Любая банная печь должна быть расположена таким образом, чтобы ее боковые поверхности находились на расстоянии не менее 50 см от горючих конструкций. Деревянные стены бани необходимо защитить от нагрева кирпичной кладкой, чтобы изоляция была надежной. В этих же целях можно использовать листы изоляции. Изоляция устанавливается от уровня пола и должна превышать поверхность банной печи минимум на 50 см. Поверх термоизоляционного материала крепятся стальные листы. Пол вокруг печи в бане необходимо облицевать огнеупорными материалами.

Возведенный вокруг металлической печи футляр из кирпича эффективно защитит стены помещения от жара, а людей от ожогов, а изоляция печи будет соответствовать всем требованиям безопасности.

Изоляция дымохода бань и саун

Схема изоляции дымохода.

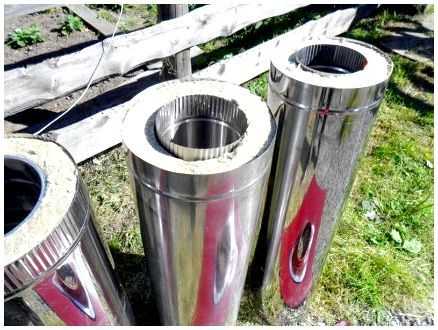

Дымоходы банных печей, если печь не кирпичная, собираются из труб-сэндвичей. Такой дымоход представляет собой две металлические трубы разного диаметра, вставленные одна в другую. Изоляция в этом варианте выполняется следующим образом: полость между трубами заполняется базальтовой ватой. Первая от печи секция дымохода изготовлена из одинарной трубы, что позволяет ей быстрее охлаждаться и не прогорать. В месте прохода трубой кровли на нее надеваются силиконовые проходки. Применяемый силикон может нагреваться до +400 градусов. Согласно современным требованиям пожарной безопасности, вокруг дымохода в радиусе 25 см не должно быть деревянной обрешетки.

Более сложная задача — обустройство межэтажного прохода дымохода. Ведь необходимо решить двуединую задачу — сохранить герметичность парилки и исключить нагрев горячей трубой деревянных элементов конструкции перекрытий, потолка и внутренней обшивки помещения.

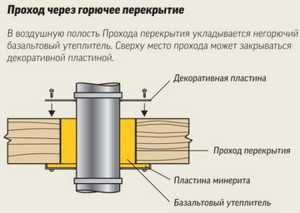

Итак, потолочно-проходная разделка (узел) предназначается для обустройства безопасного в пожарном отношении прохода дымоходов через потолки и стены и защиты от возгорания конструкций строения. Потолочная разделка изготавливается в виде короба из нержавеющей стали. Горизонтальные размеры разделки зависят от диаметра трубы-сэндвича, но не менее 40 см. Глубина должна на 7 см превышать толщину потолочного перекрытия.

Места прилегания короба к потолочному перекрытию бани прокладываются листовым асбестом или базальтовым картоном. Крепить нижнюю часть разделки следует саморезами с теплоизоляцией их от металла. С этой целью в месте завинчивания самореза необходимо высверлить отверстие величиной, равной двум диаметрам крепежного приспособления, дабы исключить его возможность контакта с днищем короба. Затем на саморез надевается шайба и кусочек листового асбеста, после чего он ввинчивается в подготовленное отверстие.

После того как потолочная разделка бани будет закреплена, следует заполнить ее теплоизоляционным материалом в следующей последовательности: на дно необходимо нанести слой глины толщиной 2 см, остальное пространство заполнить керамзитом.

Вернуться к оглавлению

Необходимые инструменты и материалы

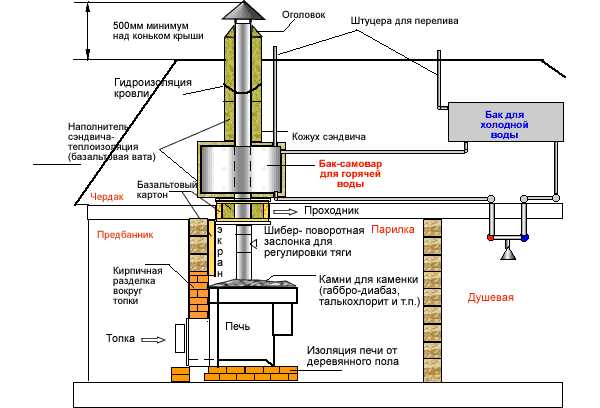

Схема установки печей и дымоходов.

При проведении теплоизоляционных работ могут понадобиться следующие инструменты:

Перфоратор.
Рулетка.
Шуруповерт или набор отверток.
Болгарка с отрезным диском.
Нож для резки термоизоляции.

Материалы, применяемые для изоляции печи:

Войлок. Наиболее распространенный материал, применяемый в вышеуказанных целях. Войлок доступен по стоимости и эффективно защищает стены от жара. Он не горит, а тлеет и при этом источает своеобразный запах, что может послужить сигналом о произошедшем возгорании.
Базальтовые иглопробивные маты. Этот материал обладает высокими характеристиками по стойкости к высокой температуре и горючести. Его применяют как для изоляции стен, так и для утепления дымохода. Материал легко кроить, так как он эластичен, следовательно, упрощается технология его монтажа. Базальтовые маты применяются в диапазоне температур от -200 до + 700 градусов.
Базальтовый картон широко используется для изоляции горячих поверхностей. Материал экологически чистый, обладает стойкостью к воздействию различных микроорганизмов, например, плесени.
Алюминиевый скотч применяется для соединения стыков теплоизоляционных панелей.
Шамотный кирпич — кирпич, полученный в результате обжига при высокой температуре порошка-шамота и молотой огнеупорной глины. Такой материал способен выдерживать температуру свыше +1000 градусов.
Держатель теплоизоляции — распорный дюбель.

Соблюдение всех требований пожарной безопасности и правильно выполненная изоляция печи сауны или бани — гарантия того, что ваш отдых будет полноценным и приятным.

1poteply.ru

Зачем нужна защита стен бани от жара печи?

Поверхность печи разогревается до 400°C когда вы топите баню. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. В первую очередь жар попадает на стены возле печи. До пожара недалеко, ведь если поверхности древесные — то они сразу же обгорают. Единственный по-настоящему действенный метод изоляции деревянных стен от жара — создание в бане защитных экранов и обшивок из незагораемых материалов.

Защита стен бани от жара печи — как изолировать печь от стены.

Когда вообще необходима защита? Защитные экраны возле (вокруг) печи. Защитные экраны и обшивки необходимы не во всех случаях. Чтобы не устанавливать защиту, соблюдайте пространство между печкой и древесной поверхностью. На этом пути ИК-лучи рассеиваются, ослабевают и то их число, которое получает древесная стена, уже не может привести к ее обгоранию. Считают, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) должна быть не менее 0,32 м, от стены до металлической печи (не футерованной) — не менее 1 м. Если металлическая печь футерованная изнутри шамотом или кирпичом — то расстояние можно делать меньшим (70 см) Такое расстояние реально соблюдать в больших парилках. Если это семейная парилка — то нет смысла монтировать печь на 0,3-1 м от стены потому, что необходимо экономить пространство. Потому экраны и обшивки просто необходимы в такого вида парилках.

Защитный экран для печи — чем отделать стену возле печки в бане.

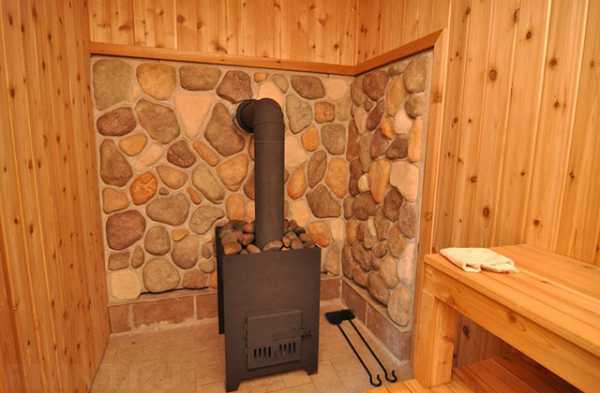

Защитные экраны возле (вокруг) печи. Защитными экранами называют щиты изоляции, что загораживают поверхность печи. Для металлических печей часто применяют кирпичные и металлические экраны.

Способ 1 — металлические экраны. Самые распространенные защитные экраны — стальные или чугунные листы промышленного изготовления. Их нужно установить на 1-5 см от поверхностей печи. Для всех поверхностей печи есть боковые и фронтальные экраны. Есть печи, которые изготовлены с вмонтированными защитными кожухами. Они дают возможность уменьшить расстояние между печью и стеной до 50 см, а сама температура поверхности печи уменьшается до 80-100°C. Так расстояние вместе зазором в 1-5 см будет составлять 51-55 см. Монтирование защитных экранов не представляет трудностей. Благодаря наличию ножек, металлические щиты просто крепятся к полу болтами.

Способ 2 — кирпичные экраны. Кирпичный экран способен закрывать все боковые стенки металлической печи, являя собой ее внешнюю обшивку. Так печь будет в кирпичном кожухе. В другом случае кирпичный экран — это стена, разделяющая печь и возгораемую стену. Для кладки защитного экрана применяют полнотелый шамотный кирпич. Связующее — цементный или глиняный раствор. Рекомендуем делать кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные характеристики экрана будут уменьшены наполовину. Для того, чтобы воздух циркулировал между щитом и топкой, оставляют внизу отверстия. Высота экрана должна быть больше чем печь минимум на 20 см, хотя можно возвести его и до потолка. Расстояние между печью и экраном должно быть около 15 см. А от экрана до стены — 5-15 см. Кирпичный экран дает возможность поставить печь ближе к стене.

pinotex-ua.com

Изоляция банной печи: соблюдение требований пожарной безопасности

Печь для бани и сауны: изоляция от деревянных поверхностей

Схема изоляции печи в бане.

Каким бы ни было печное основание, оно должно быть идеально ровным и прочным.

Изоляция дымохода бань и саун

Схема изоляции дымохода.

Схема установки печей и дымоходов.

teplomonster.ru

Чем изолировать печь в бане от стены

Как защитить баню от возгорания? Как изолировать трубу, печь?

Для изоляции любых нагревательных элементов бани как правило применяется асбест и жесть. Асбест в виде специального полотна, белого цвета на матерчатой основе, а жесть обыкновенная тонкая. Там где особенно жарко применяем жесть и асбест одновременно. Сначала жесть, потом асбест, а потом горячая поверхность. Вот такая последовательность.

Труба у меня была в широкой кирпичной разделке, а стену изолировал так -

Я в деревянной бане ставил на наиболее приближенную к печи стену, металлический оцинкованный лист. Ставил его на проставки так что бы между ним и стеною было расстояние с низу до верху 10-15 сантиметров. Проставки это трубки и сквозь них длинные саморезы. От пола лист был на высоте около 20-30 сантиметров. Получилось типа экрана на ножках. По принципу естественной рециркуляции, холодный воздух с пола поднимался за листом выше печи, а отражающий цвет цинка еще и отражал тепло, и деревянная стена бани всегда за листом оставалась холодной.

Железную печь, которая обычно и используется в бане, достаточно обложить в кирпичом в местах соединения с перегородками, чтобы дерево не касалось железа. Кирпичная стенка вполне справляется с жаром толщиной в кирпич. Что же касается трубы, то здесь нужно быть особо внимательным, так как пожары начинаются обычно именно в местах выхода её через потолок наружу. В потолке около трубы желательно вырезать отверстие, чтобы от дерева до трубы было не менее 30 см. И перекрываем листом железа, причём железо ложим не напрямую на дерево, а через асбестовую прокладку. Если же труба сэндвич, то таких жёстких требований можно не придерживаться, так как она практически не нагревается.

Если это деревянная постройка, то от возгорания деревянные конструкции бани осуществляются специальными огнезащитными (противопожарными) составами (антипирены).

Наносится состав, кистями, валиком, или методом распыления

Что касается печей, то они разные.

Если печь металлическая, то как вариант купить специальный защитный экран для печей.

Если экран металлический, то в заводском исполнении он выглядит вот так,

Такие экраны могут быть конструктивно разными (фронтальные, боковые).

Заводское изделие идёт с ножками, монтаж в пол, болтовое.

Второй вариант это отделка металлической печи кирпичом, то есть как бы "матрёшка" или кожух.

Более простой вариант, кладка кирпича от стены + сама печь устанавливается на кирпичное "ложе".

Что касается трубы, то и её можно изолировать кирпичом (если речь о металлической трубе) построив своего рода кожух.

А ещё лучше сразу монтировать сэндвич трубу дымохода,

Модули собираются как конструктор, стыки герметизируются жаростойкими (огнеупорными) герметиками для дымохода.

Ну и конечно грамотно обустроить проход трубы, через перекрытия.

Всё это общие "наброски" надо ещё учитывать и индивидуальные особенности самого строения (самой бани + учитывать материал возведения стен) и то какая печь и так далее.

Безусловно баню нужно обезопасить от возгорания, да и не только огня нужно боятся, достаточно если, что то начнёт просто тлеть от высокой температуры - можно просто отравится!

Место где находится печка (вокруг по стенам, под ней и сверху) обиваются асбестовыми или асбестосодержащими материалами, далее закрываются обычно оцинкованным железом или нержавейкой.

Дымоход обязательно должен иметь термостойкие проходы в местах соприкосновения со стенами, потолком крышей - можно использовать керамические трубы, обёрнутые теплоизоляционным материалом.

Категорически нельзя размещать близко к топке и испарителю горючие материалы - дрова, вещи, мебель!

Обязательно имейте у себя в бане исправный огнетушитель или минимум берите с собой его из машины, на время провождение в ней!

С лёгким паром Вас всех!

Если печь в бане железная, значит по периметру, вернее с трех сторон выложить кирпичем стенку на высоту печки.Перед печкой, где открывается положить железный лист ( для предотвращения попадания искры (угля) на пол бани.Трубы можно использовать по типу сандвич(труба в трубе с изоляцией между ними(продаются в магазинах и очень удобны в применении).В местах соприкосновения с деревом асбест и вырезать под трубу железный лист и на крыше так же.С верху на трубу обязательно закрепить зонтик так называемый.Труба должна быть выше конька бани примерно на 50 см.Естественно соблюдать меры противопожарной безопасности))

Если труба от печи круглая, то хорошо подойдут для защиты от возгорания скорлупы (полуцилиндры) из базальтового волокна, они с лёгкостью выдерживают температуру в 300 градусов и являются не горючими материалами группы НГ.

Для защиты стен, находящихся вблизи или соприкасающихся со стенками печки применяют некоторые виды огнеупорных материалов, такие как:

Стекловолокно огнеупорное керамическое

Муллитокремнеземистый рулонный материал

Картон огнеупорный стекловолокнистый

Волокнистая огнеупорная плита CERABOARD

Массив прошивной PYRO-LOG

Плиты огнеупорные из муллитокремнеземистой ваты

Материалы и изделия огнеупорные (фольговые) теплоизоляционные огнезащитные

В местах, где нет плоскости могут применяться огнеупоры нестандартной формы:

Муллитокремнеземистые огнеупорные стекловолокнистые теплоизоляционные фасонные изделия

Все контактные поверхности, которые соприкасаются с нагреванием - труба с крышей и потолком, печь со стеной бани - надо изолировать листовым асбестом. Хотя он считается вредным для здоровья, лучше и качественней защиты пока не придумано, ну разве что так какие нибудь космические технологии и ноу-хау. А у нас лучше всего будет асбест, или по крайней мере асбоцементные плоски листы шифера, только ранних выпусков. Теперь шифер цементный, без асбеста. Ну и самое главное и актуальное - не пить в бане горячительные напитки - проблема с возгоранием будет минимальная.

Материалы: http://www.remotvet.ru/questions/1404-kak-zaschitit-banju-ot-vozgoranija-kak-izolirovat-trubu-pech.html

my-repairs.ru
