Соединение металлопластиковых труб – актуальные способы. Как металлопластик соединить с полипропиленом

Способы как соединить металлопластиковые трубы пресс фитингами с металлическими

Соединить металлопластиковые трубы посредством сварки невозможно. Для этих целей используются фитинги самых разных видов:

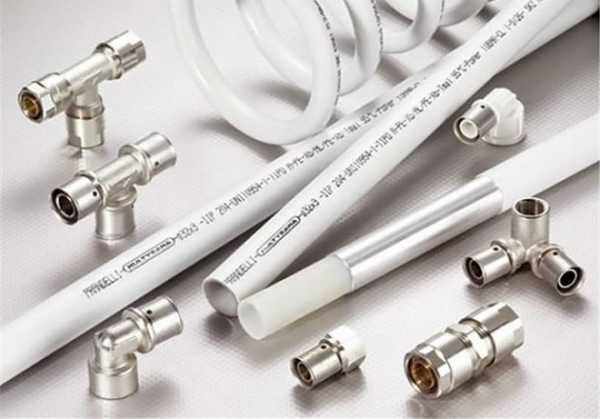

Виды фитингов

обжимные, пресс-фитинги, пуш-фитинги. Первые обеспечивают легкость в монтаже, вторые – надежность и устойчивость к различным воздействиям. Пуш-фитинги дают целый ряд выгод:

Установка трубопровода при минимуме инструментов;
Легкий и быстрый монтаж;
Не подвержены коррозии;
Элементы, пришедшие в негодность, возможно заменить;
Уплотнения очень надежны;
Изделия экологически безопасны.

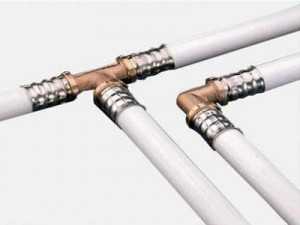

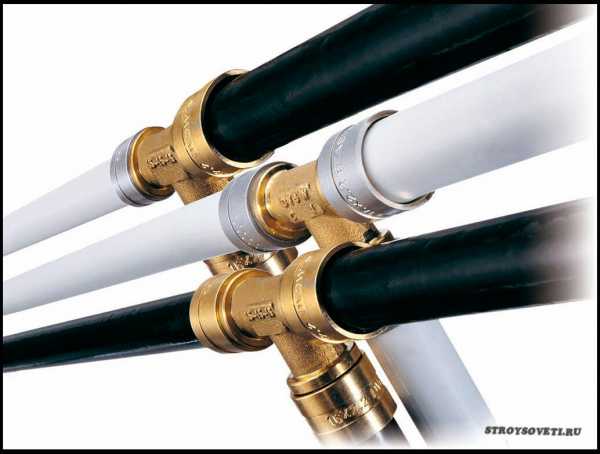

Соединение труб с пресс-фитингами

Преимущества этого способа: допускается закрытая установка трубопровода. То есть, он может быть спрятан в стены, залит строительной смесью (бетоном). Такие фитинги очень надежны. Однако для монтажа их потребуется специальный пресс-инструмент. В это же время, качество соединений очень высокое, для установки требуется минимум деталей. Поэтому такие монтажные работы, в конечном итоге, являются очень экономичными.

Для соединения металлопластиковых изделий и пресс-фитингов требуются: обжимные муфты, пресс-инструмент, нож для резки металла или ножовка.

Алгоритм действий следующий:

Определяется и отмеряется требуемый размер трубы. Затем изделие режется. Получившиеся вогнутые края обрабатываются калибратором, чтобы не было шероховатостей, заусениц, деформаций. На изделие одевается обжимная муфта;
Вставляется штуцер, снабженный резиновым уплотнителем. Муфта обжимается посредством специального пресс-инструмента. В конечном итоге на муфте должно возникнуть ярко выраженное кольцо. Имейте в виду, что обжимать фитинг можно только один раз.

В магазинах можно найти самые разнообразные пресс-фитинги, в том числе и муфты, уже закрепленные на фитинг. В этом случае действуем в соответствии со следующей инструкцией:

Металлопластиковая труба обрезается до нужных размеров, калибрируется, края обрабатываются.
Затем следует посадить ее на штуцер фитинга, контролируя плотность посадки через специальные отверстия в муфте.

Данный способ соединения применяется при установке систем отопления, обустройства водопроводов, систем «теплого пола». Технология достаточно проста. Для лучшего усвоения информации рекомендуем вам посмотреть соответствующее обучающее видео.

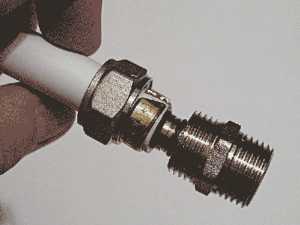

Соединение труб с компрессионными фитингами

Преимущества этого способа: оперативная сборка, нет нужды применять в работе специальное оборудование.

Для реализации данной технологии требуются: фитинги с резьбой, ножницы для резки по металлу или ножовка, калибратор, рулетка, набор гаечных ключей, нож, необходимый для зачистки.

Алгоритм действий следующий:

Составляется схема расположения металлопластиковых труб с указанием всех размеров. Как и в вышеизложенных технологиях, отмеряется и отрезается необходимая длина изделия, затем края его обрабатываются посредством калибратора;
С фитинга убирается зажимное кольцо и гайка, затем они одеваются на трубу, которая после одевается на штуцер фитинга. Последний выравнивается относительно сгона фитинга;
Прижимное кольцо возвращаем в прежнее положение, гайку закручиваем ручным способом в самом начале, затем – посредством гаечного ключа. Понять, что гайка закручена, можно по специфическому треску. Главное, не переусердствовать в закручивании гайки, так как существует опасность срыва резьбы.

Как и в прошлом случае, рекомендуется просмотреть соответствующее видео, прежде чем предпринимать попытки соединить элементы трубопровода.

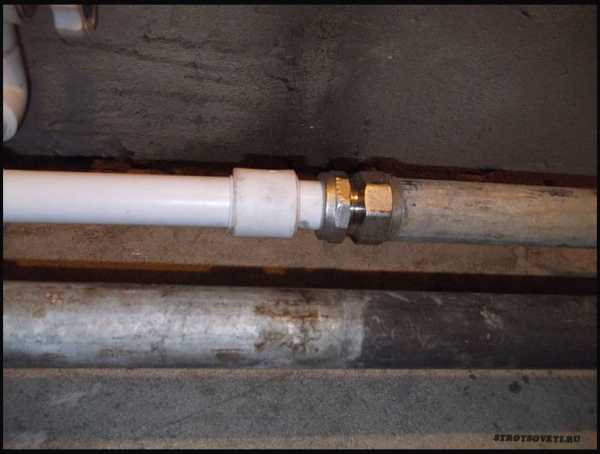

Соединение металлопластиковой и полипропиленовой трубы

Эти два элемента трубопровода, выполненные из разных материалов, соединить между собой можно только посредством резьбового соединения. То есть, со стороны металлопластикового изделия будет выдаваться ниппель, со стороны полипропиленового изделия – комбинированная муфта, имеющая необходимую резьбу. Паять эти элементы трубопровода между собой нельзя. Более подробные инструкции вы узнаете, просмотрев специальное обучающее видео.

Соединение с металлическими изделиями

Для реализации данного способа потребуются фитинги-переходники. На металлическом элементе трубопровода нарезается резьба, далее выполняются стандартные действия, уже изложенные в верхних подразделах. Переходы от одних диаметров к другим, разветвления, повороты также выполняются посредством специальных фитингов.

Данная технология для металлических изделий уместна для обустройства открытой водопроводной системы. Однако не рекомендуется ее применять в случае необходимости обустройства систем отопления и скрытых систем металлических трубопроводов.

Как соединить элементы трубопровода с краном?

На прилавках специализированных магазинов можно отыскать самый широкий ассортимент фитингов: тройниковые фитинги, фитинги с размером резьбы, достаточной для соединения с краном, сгоном или иными арматурами. Соответствующие фитинги и позволяют соединить элементы трубопровода и кран. Столь обширное многообразие фитингов делает возможным сборку трубопровода любой степени сложности.

Мы описали основные способы, повествующие о том, как соединить трубу с различными элементами. Результат монтажных работ зависит исключительно от уровня ваших стараний и от качества материалов и инструментов.

trubygid.ru

Как соединить металлопластиковую трубу с полипропиленовой. Как соединять полипропиленовые, полиэтиленовые и металлопластиковые трубы

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
Долговечные;
Устойчивы к коррозийному воздействию;
Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

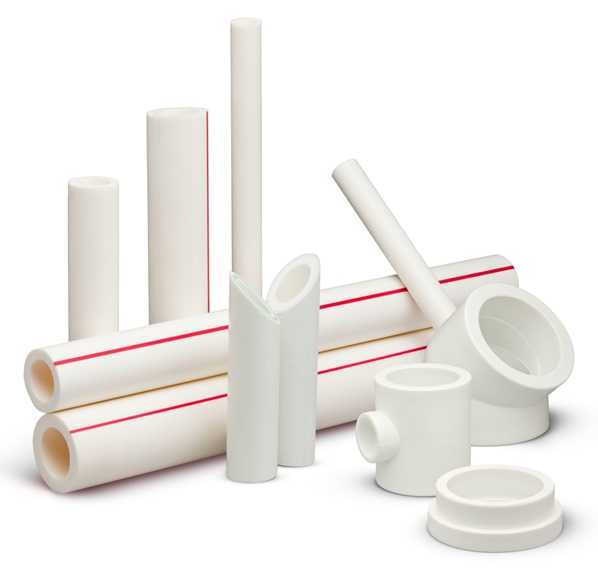

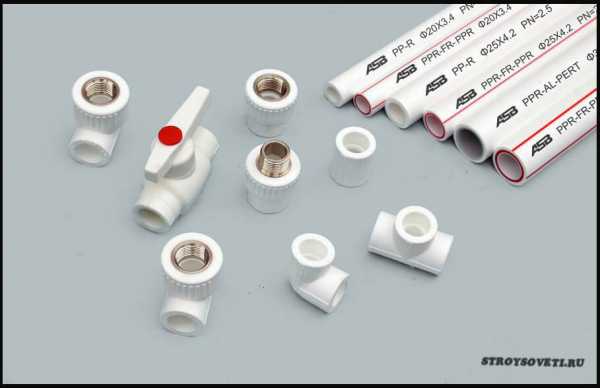

Виды продукции из полипропилена

Выделяют четыре типа изделий из полипропилена:

PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).

Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом . Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.

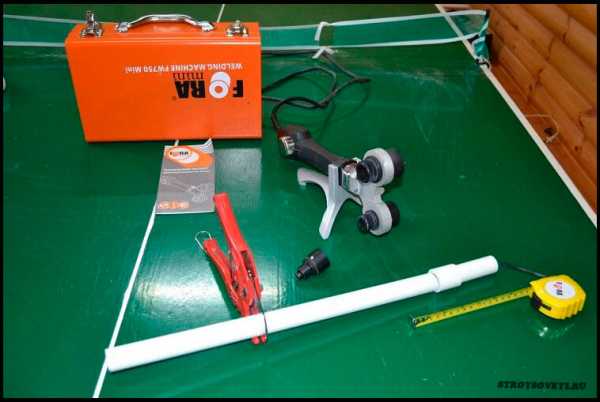

Инструментарий

Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:

трубы из полипропилена;
карандаш;
клипсы, чтобы фиксировать магистраль;
рулетка;
муфты для соединения;
уголки;
ушастик-МРВ. Он применяется для закрепления смесителя;
выходы МРВ с резьбой из металла;
паяльное устройство;
ножницы для предметов из пластика.

Соединение полипропиленовых труб друг с другом

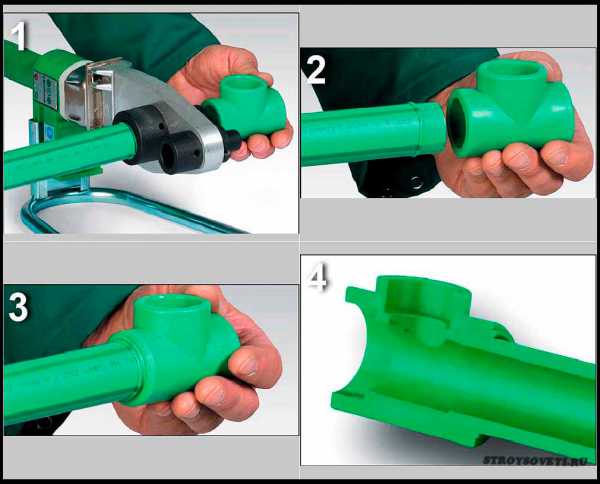

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации . Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять - семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

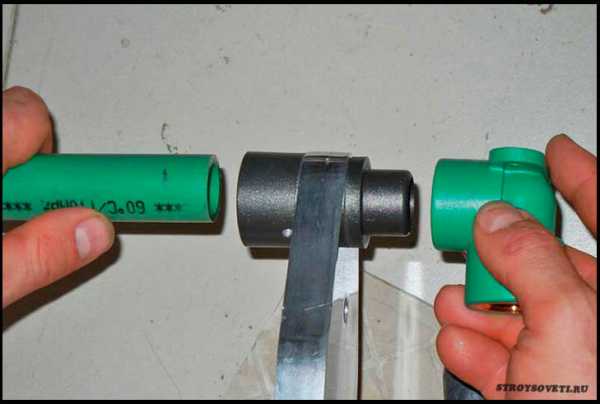

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Соединение полипропиленовых труб с полиэтиленовыми

Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.

Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.

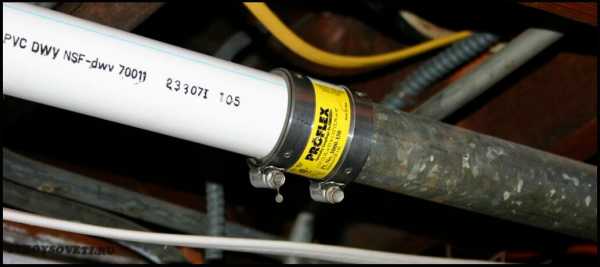

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Соединение полипропиленовых труб с металлопластиковыми

Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.

Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.

buildinge.ru

Подсоединение пластика к металлу 25 в ютубе. Какие преимущества имеют металлополимерные трубы для водоснабжения. Как соединить металлопластиковую трубу с металлической

Домашний или квартирный ремонт часто не обходится без замены водопроводных или отопительных коммуникаций на металлопластик или полипропилен. Причина одна – стальные трубы уже не являются единственно надежными проводниками ресурсов. Они гниют, монтаж без специальных знаний невозможен, переходы требуют многочисленных сварных швов или переходников.

Прогрессивные материалы имеют массу достоинств и соперничают между собой. Давайте разбираться, какие трубы лучше для водопровода металлопластик или полипропилен.

Полипропиленовые трубы – достоинства и недостатки

Домашняя разводка из этого вида труб представляет собой монолитные соединения, через которые протечка невозможна. Это главный плюс квартирного водопровода. Соединения происходят с помощью специальной термической сварки, не требующей специальных навыков и знаний – достаточно одного примера. Кроме того:

Полипропилен рекомендован для прокладки водопровода с питьевой водой. Материал, как химическое сырье устойчив к коррозии, не выделяет в атмосферу или в воду вредных компонентов, инертен к температуре.
Полипропилен с успехом используют в отопительных системах. Постоянная температура носителя достигает 95 С. Допускается кратковременное увеличение до 110 С.
Диаметр полипропиленовых труб рассчитан на любые коммуникации – от 16 до 125 мм. С ними монтируют автономные котельные, насосные станции, обсаду для скважин.
Полипропиленовые заполненные трубы выдерживают давление до 20 атм. А на разрыв до 40 атм. Это гарантирует безопасность от протечек. Также разводка выдерживает механические удары, показывает стойкость к перепадам температур – вода дольше не застывает в стирольных трубах, сеть может находиться за пределами дома, а сами трубы придут в нормальное состояние с изменением температуры.
Цена – немаловажный фактор для оценки. У полипропилена она ниже в совокупности всех комплектующих для системы домашнего водопровода.

Недостатки полипропиленовых труб

Он один – невозможность гнуть трубы. Чтобы смонтировать водопроводную систему с большим количеством точек подключения и потребления, требуется большое количество фитингов. Это не слишком красиво, однако, проблема купируется штроблением стен, куда и помещают трубы. Процесс долгий и дорогостоящий, но одноразовый.

Металлопластиковые трубы – плюсы и минусы

Они также популярны, за счет некоторых достоинств. Подробно:

Металлопластиковые трубы гнутся. Их с легкостью монтируют без переходов, с какой угодно протяженностью.
Для стыковки предусмотрены несколько способов – обжимные или компрессионные фитинги, резьба. Для работы специальных навыков не требуется.
Преимущество металлопластиковой трубы – аккуратный тонкий вид. С ними разводка домашнего водопровода аккуратна и незаметна. Если есть желание, ее также прячут в штробах, при этом монтаж проще и легче.

Минусы

Теперь о неприятном – недостатки многочисленны:

Диаметр металлопластика сравнительно меньше полипропилена – до 63 мм, что говорит о невозможности устраивать габаритные сети.
Металлопластик не способен выдерживать большие температуры носителя – до 75 С, что, впрочем, для квартирного отопления достаточно. Для частного дома, где есть близость от источника тепла – неприемлемо.
Давление, которое выдерживают металлопластиковые трубы невелико – 10 атм. При повышении возможна разгерметизация и порча разводки.
Главным недостатком считаются резьбовые соединения. Сделанные мастером, они со временем все равно текут. Кроме того, требуется уплотнитель – фум, тангит-унилок и прочее.
И, наконец, металлопластик не считается экологически чистым. Фольга и армирование внутри способно покрываться ржавчиной. Соответственно, качество воды будет ухудшаться.

Итак, вывод однозначный – для частного или квартирного водопровода лучше использовать полипропилен. Надежные трубы вкупе с работой мастера прослужат владельцам достаточный срок.

Видео тест полипропиленовых и металлопластиковых труб

Новые технологии уже давно и прочно вошли в наше жилище. С появлением полипропиленовых труб мастеру уже не требуется громоздкое оборудование, чтобы смонтировать трубо
