Стабилизатор тяги дымохода своими руками. Как отрегулировать тягу в печи

Как регулируется тяга в печи. Видео

Основным условием эффективного функционирования любой печи или камина является наличие нормальной тяги. Благодаря ее наличию поддерживается нормальное горение дров, а также выводятся продукты сгорания в атмосферу. Тяга в печи возникает благодаря наличию разницы температур воздуха внутри и снаружи дымохода, также различию давления внутри помещения и за его пределами. Удельная масса (плотность) горячего воздуха несколько меньше, чем холодно.

При перепаде давления происходит вытеснение нагретого воздуха из помещения вверх холодными массами, поэтому, при понижении температуры на улице тяга в дымоходе улучшается, а с повышением – ухудшается.

Для измерения тяги еще недавно применялись специальные приборы – анемометры. В наше время такого рода замеры производятся с помощью более современного оборудования, которое довольно дорогостоящее. Самостоятельно тягу можно проверить, используя тонкий бумажный листок (например, отрезок туалетной бумаги). Для этого бумагу помещают в дымоход и наблюдают за ее отклонением.

Как отрегулировать тягу в печи

Если тяга нормальная, то листок будет отклоняться. Направления выхода воздушных масс можно проверить с помощью зажженной спички. Признаками нормального удаления продуктов горения также служит наличие пламени белого оттенка и шум из трубы. Если же местами пламя имеет оттенки темно-красного цвета, то тяга является недостаточной. При проникновении дыма в помещение нужно принимать меры к усилению тяги. Оптимальным ее значением является, если русская печь поддерживает пламя золотистого, с вкраплениями желтого цвета.

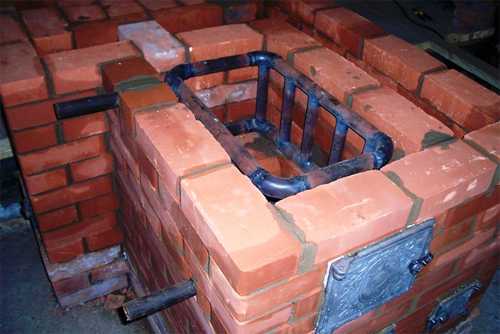

Основной причиной плохой тяги являются ошибки, которые были допущены в процессе проектирования печи или камина.

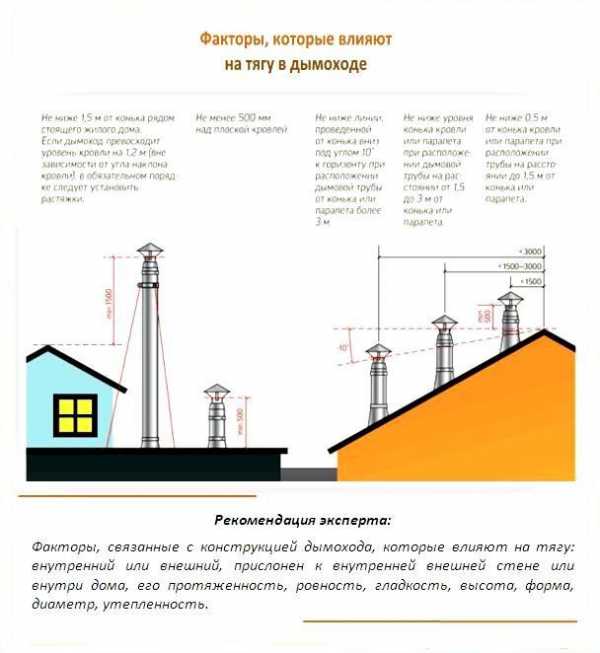

Это может быть неправильно подобранная высота дымохода или его сечение, несоблюдение основных правил строительства печей и каминов, а также устройства дымоходов, и т.д. Обычно тяга улучшается после устранения недостатков в трубе. Проще всего устраняются причины плохого движения воздушных потоков в дымоходах, связанные с их засорением. Также циркуляция может быть нарушена вследствие наличия большого количества золы в печи. Поэтому, перед тем, как построить печь, следует принять во внимание, что для получения нормальной циркуляции воздушных масс, она должны сооружаться с учетом строгого соблюдения технологии. Нужно внимательно подобрать материал для изготовления газохода и определиться с его размерами (сечением и высотой).

Следует помнить, что чем меньше газоходов, тем тяга лучше.

Регулировать тягу в дымоходе можно несколькими способами. Наиболее оптимальным из них является приобретение специального регулятора, который автоматически поддерживает определенное давление в трубе. Добиться улучшения тяги в газоходе также можно путем увеличения длины дымоходной трубы. Но в данном случае важно не переступить через разумные ограничения, поскольку можно получить обратный эффект. Разрешить данную проблему можно путем монтажа на оголовке дымохода ротационной турбины или флюгера, который при развороте изменяет размеры устья трубы, а также за счет установки дымососов.

Видео

Изготовление кирпичей сегодня осуществляется на современном оборудовании с применением инновационных технологий из различного сырья. Несмотря на это, основными компонентами остаются традиционные глина и песок, которые широко применяются в процессе производства полнотелого и пустотелого кирпича. Но для изготовления печи они не подходят, поскольку в процессе длительного воздействия открытого пламени быстро разрушаются. Поэтому для этих целей следует…

Создание оригинального и практичного проекта, который бы мог позволить оптимально сочитать качество и комфорт применения такого элемента отопления, как печка-буржуйка. Должен быть полезен не только дачникам или владельцам гаража. Но и всем, кто хоть раз сталкивался с проблемой отопления при перебое подачи центрального варианта отопления. Особенно данная проблема актуальна для жителей частных и загородных домов….

Согласно законам физики, нагретая жидкость устремляется вверх, что и было положено в основу работы теплообменника печи. Теплообменник имеет несколько труб, по одной из них вверх поступает горячая вода. По другой, подается холодная, которая замещает горячую, после чего этот процесс повторяется. В результате круговорота в системе вода нагревается. На время нагрева воды влияет несколько факторов: мощность…

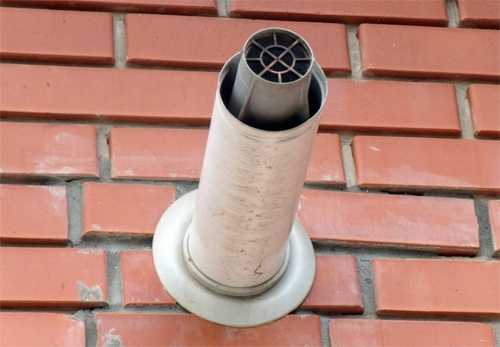

По своей сути коаксиальный дымоход является двумя трубами, которые расположены одна в другой. Данные трубы обладают одной общей осью. По внутренней трубе перемещается газовая смесь. Что касается внешней трубы, то она представляет собой путь для воздушных потоков с улицы, которые передвигаются в нагретом состоянии. Также в устройстве имеется сборник конденсата и прибор, очищающий газы. Газовый…

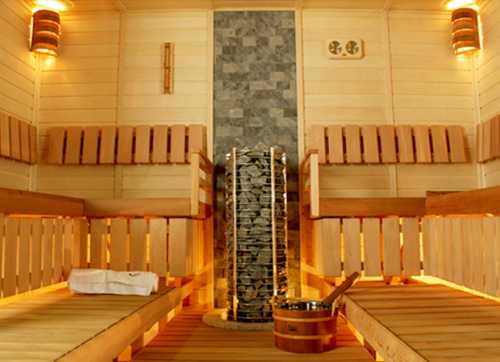

Дизайн современной русской бани несколько отличается от классического представления, формировавшегося на протяжении многих столетий. Конечно, запах горящих дров высоко ценится и сегодня, но все больше становятся популярными печи, отличные от дровяных. К ним относятся газовые, инфракрасные и электрические нагреватели. Такая тенденция обусловлена их экономичностью, большей эффективностью и удобством. Поэтому следует более подробно рассмотреть печи газовые….

www.ktovdome.ru

Особенности работы печи

Что такое тяга печи?

Перед началом протопки печи открывают дымовую задвижку, топочную и поддувальную дверки, вследствие чего в каналах печи появляется тяга (происходит проветривание печи). Когда после растопки печь хорошо разгорится, начинают регулировку горения (тяги), прикрывая или открывая дымовую задвижку.

Некоторые полагают: чтобы в печи была тяга, трубу нужно делать высотой 5-6 м, считая от колосников. А если дом многоэтажный? Он должен быть без трубы? А как быть в алтайских, казахстанских степях, где весь дом с почти горизонтальной крышей высотой от земли 3-4 м? Сверху крыши вместо трубы там иногда ставят ведро без дна, но печи ревут от тяги. И труба высотой от колосников за 6 м будет возвышаться над крышей почти на высоту самого дома. Учитывая сильные степные ветры, такая труба может завалиться. Правильно считают, что чем выше труба, тем лучше тяга. Но каждой высоте есть своя мера.

Мне попадались чертежи, на которых было показано, как в одной половине газохода печей-каминов сверху из трубы идет холодный воздух до выступа в задней стенке топки. В другой половине из печи вверх идут газы, якобы создавая этим в печи тягу. Но ведь у многих каминов нет выступов — наклонной стенки. Куда же тогда будет воздух упираться? Неужели воздух такой умный, что опускается именно над выступом, а рядом щель — вход в газосборник? С выступа через эту щель виден пол комнаты, а воздух в нее не идет. Такое ощущение, что воздух увидел хозяина с кочергой и, испугавшись, юркнул обратно кверху и спрятался среди дыма, увлекая его за собой. Выходит, что воздух с газами разделили между собой газоход, уступая место друг другу. Но на самом деле все по-другому. Уж если печь дымит, то чаще всего что-то случилось с трубой. Поднимитесь, осмотрите ее.

Многие пишут о том, что нужно затирать кладку изнутри, тогда газы по гладкой поверхности будут лучше скользить, что усилит тягу. Но в любых газоходах газы и воздух идут в основном посередине газохода или вентиляционной трубы, и чем ближе они идут к стенкам, тем слабее тяга. Стенки ведь влажные, в саже или пыли, к ним все прилипает, а в середине свободно. Посмотрите, как газы выходят из трубы. Они идут вначале из ее середины и лишь затем отходят от стенок, имея форму колокола. Но вы не увидите, как входит в трубу холодный воздух и не заметите даже небольшого понижения столба газов. Это может говорить лишь о том, что труба ваша стоит правильно и тяга в печи хорошая. Приоткройте поддувальную или топочную дверку на 2-3 см и подставьте к щели ладонь. Вы почувствуете легкий ветерок из печи. Это не что иное, как тяга. При чуть приоткрытой дверке тяга чувствуется сильнее. Это потому, что воздух из помещения стремится войти в трубу. Чем больше открыта дверка, тем слабее чувствуется тяга.

В холодном помещении тяга такая же, думаю, что в данном случае тяге помогает сквозняк. Чем шире открыты дверки, тем свободнее проход, слабее тяга. Но так как размер газохода не изменяется, в него войдет и из него выйдет столько воздуха и газов, сколько нужно. Хороший печник ладонью определяет тягу в печи. Чем сильнее ощущение ветерка, тем сильнее в печи тяга. В зарастающих сажей газоходах ветерок ощущается все слабее, а печь работает все хуже.

Когда ладонь чувствует равномерный ветерок, можно подставить к щели возле дверки зажженную спичку и станет видно, как ее пламя наклонится не от печи, а к дверной щели. Это значит, что тяга хорошая. Когда ладонь то ощущает воздух, то не ощущает, пламя от зажженной спички то тянет в щель, то нет, а порой и гаснет, значит, ветер попадает в трубу, накрывает ее как покрывалом и опускается в нее не ниже крыши, постепенно слабея. При следующем порыве ветер дует с новой силой, но не может продуть всю печь до пола. Ветер накрывает трубу не отвесно, а, как дождь, — наискось с наклоном. Отсюда и вывод: если дождь не заливает трубу водой, так и ветер не в состоянии пройти многометровые газоходы до топки. Так же и печь дымит при дуновении ветра: дым то выбивается из печи, то не выбивается. Если бы в топке не горело топливо, то не было бы и дыма. Но при горении топлива выделяются не только газы, но и пар, и другие вещества, которые забивают газоходы. И представьте себе, что было бы в помещении, если бы холодный воздух из трубы дошел до топки. Весь дым, вышедший из газоходов, образовал бы такой мрак, что ничего не было бы видно.

Чем меньше в печи газоходов, тем лучше тяга. Тяге мешает любая щель в печи и трубе. Нет сомнения, что тяга образуется и за счет разницы температуры в помещении и на улице. Зимой даже в неотапливаемом доме воздух теплее от домашней обстановки, мебели, одежды и топлива возле печи, потому что они выделяют тепло. Попробуйте в сильный мороз опустить руку в торф, лежащий на улице. Вы сразу почувствуете, как руке стало тепло. В нежилом доме тяга в печи не хуже, чем в жилом, даже если в нем замерзла вода.

Теперь представим себе следующее: печь с поддувалом, возле топочной дверки под плитой духовой шкаф или просто перегородка, которые находятся на 1 мм ниже дверного отверстия. В топке горит топливо, топочная дверка закрыта, а печь ревет от тяги. Но стоит только открыть топочную дверку и дым, как будто прилипший к дверке, выходит в помещение. Что это? А то, что при закрытой топочной дверке воздух стремится в единственное место — поддувало, он поступает под топливо, помогая ему в горении, и, подталкивая газы, создает тягу. Если же открыть топочную дверку, то воздух уже не идет в поддувало — он стремится идти ближним путем: в топочную дверку, но и здесь сокращает себе путь, проходя через верх дверного отверстия в ту щель в 1 мм, которая образовалась при неправильной закладке духового шкафа или перегородки. Холодный воздух, войдя в эту щель по всей ширине топки, равномерно накрывает, как покрывалом, горячие газы и устремляется в газоход, а топливо продолжает выделять газы, и им ничего не остается, как выходить в помещение. Если же духовой шкаф или перегородка установлены правильно (не ниже топочного отверстия), то при открытой топочной дверке воздуху ничего не остается, как входить в топку сразу во все ее отверстия (и в топку, и в поддувало). В таком случае воздух создает тягу в поддувале и вынужден идти как бы сзади дыма, подталкивая его в газоходы, а не в помещение. Чем больше открыт газоход трубы, тем сильнее тяга и стремление комнатного воздуха выйти на волю, увлекая за собой тепло, а вместе с ним даже бумагу со стружками. Но человеку подобная тяга не нужна в комнатных печах. А она иногда бывает такой, что от нее дребезжит слабая задвижка топочной дверки. Если в отопительной печи установлены герметически закрывающиеся дверки, то для удержания тепла в печи не нужна задвижка или вьюшка. Нужно просто плотно закрыть дверки и управлять тягой с помощью поддувальной дверки.

Если дым идет в трубу, а не в помещение, значит, в печи есть тяга. Дым видим простым глазом, поэтому считают, что он легче, раз не задерживается в печи и первым устремляется в трубу. Но с этим можно поспорить. У кого есть русская печь, посмотрите, когда дрова разгорятся, в топку. Особенно в той печи, в которой над устьем высоко находится свод. Когда горят дрова, то дым, как туча, висит, ровно расположившись на уровне арки устья. Топливо выделяет при сгорании невидимое тепло. Оно скапливается выше арки под сводом, нагревая его, затем своим теплом пропекает и румянит пироги и хлеб. Перед закрытием трубы, когда нет уже дыма, зимой иногда видно, как на колпаках образуется иней — это из трубы выходит горячий воздух.

Тяга связана и со сквозняком. У пола всегда воздух холоднее, чем вверху помещения. О трубе здесь нет речи — она закрыта. И печь не работает, однако от печи можно получить в это время другую тягу — тепловую. Многие в старых печах вверху видели круглые бронзовые тепловые отдушины для поступления из печи теплого воздуха. Они так же работают за счет тяги. В начале печной деятельности я на своей печи (в верхней части) установил старинный патрубок тепловой отдушины, не зная принципа ее работы. При раскаленной печи она не давала никакого тепла. Но подставленная рука чувствовала теплый воздух, окружавший печь. Стоило только у пола сделать другую отдушину в канал, который сообщался с верхней отдушиной, как из последней пошел горячий воздух. Как видите, не теплый, а холодный воздух вошел в горячий канал и организовал тягу. В газоходе, можно сказать, происходят два явления: одновременно в нем есть и тяга, и сквозняк. Под заводской трубой одежда трепещет, как на ветру. Специально уроненная газета моментально скрывается не в окне чистки, а в трубе. Все же это не столько тяга, сколько сквозняк, помогающий тяге.

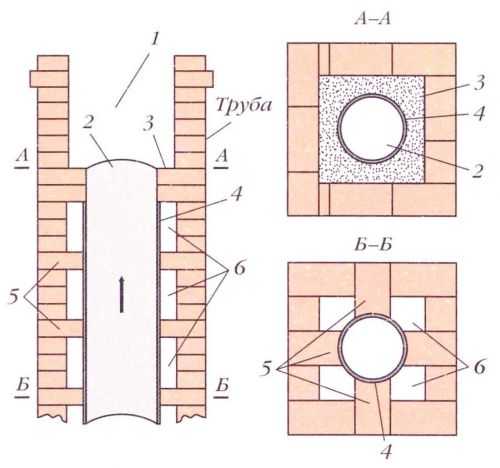

Гончарная труба, закрепленная внутри кирпичной трубы

Однажды в 1947 году я чинил печь в одной из церквей Московской области. На втором этаже дым в трубу вообще не шел, поэтому приходилось выводить его через открытое окно. Газоход шел с первого этажа, а там железная печь ревела от тяги. Пришлось взбираться к трубе на церковный купол. В середине трубы был большой квадратный газоход 1. Бросил я горящую бумагу и увидел в середине круглое темное отверстие 2, наглухо закрытое по бокам 3.

Я спустился вниз в комнату и положил лом в окно газохода до упора и чуть-чуть стукнул — что-то отдалось глухим звуком. Я с силой ударил ломом и пробил отверстие. Подставленная рука почувствовала тягу. Расширив отверстие, я подложил в него древесные стружки, чтобы поджечь их и проверить тягу, но стружки моментально скрылись из глаз в газоходе. Оказалось, что в середине кирпичной трубы была установлена гончарная труба 4, закрепленная кирпичами 5 па ребро с четырех сторон так, что вокруг гончарной трубы образовалось пустое воздушное пространство 6. Печники до меня эту пустоту принимали за газоход. А как же тогда работала печь на первом этаже? Там дым шел под низ трубы, а вверху труба была заложена, воздух вокруг трубы нагревался, и труба стояла как в вакууме, среди горячего воздуха, хотя и находилась в наружной стене.

Приходилось мне класть такие печи, газы от которых пропускались через подполье с дощатым полом к отдельному газоходу — стояку. Например, в Приморском крае газы от печей шли вниз под печи, выходили на улицу поверх земли к отдельно стоящей трубе. Тяга была хорошая. Для улучшения тяги над трубой часто советуют ставить дефлектор (вентилятор). Но я с 1943 года занимался печами во многих местах родной России, но ни где не видел даже что-нибудь подобное.

Часто пишут, что тяга образуется из-за разности температур в самой печи и снаружи ее. Но тут же говорят, что печь нужно сушить, открыв дверки, то есть устроив в печи сквозняк. И все же никакая погода и никакой воздух тяге не страшны, если труба сложена правильно. Тяга есть в печи и в жару, и в холод, но в жаркую и дождливую погоду она хуже, а в холодную — лучше. Попробуйте зимой в летней кухне подставить к холодной печи ладонь и сразу почувствуете тягу. А, возможно, это сквозняк, ведь огня в печи нет.

Думаю, тяга и сквозняк — одно целое, разница лишь в том, что там, где тяга, присутствуют дым, пар, жар. Однако тот же дым, вышедший из печи в комнату, удаляется с помощью сквозняка при открывании двери, форточки или окна. Не зря говорят: когда дует ветер вдоль улицы, он тянет или дует, как в трубу. О тяге можно сказать так: это движение газов, пара, любого воздуха через трубу, форточку, дверь, щели, вентиляцию в направлении выхода на улицу, из печи, из дома.

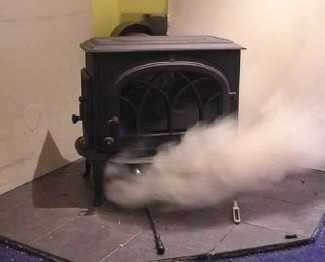

Почему печь дымит?

Прежде всего нужно осмотреть печь и трубу снаружи и внутри. Если все в исправленном состоянии, но печь начинает дымить в ветреную погоду, то, возможно, около дома есть высокое дерево или стена, ветер от них попадает рикошетом в трубу, преграждая дыму выход. В этом случае надо над трубой сделать колпак-зонт, который защитит ее от ветра. Он поможет и в жаркую погоду, если печь трудно растопить.

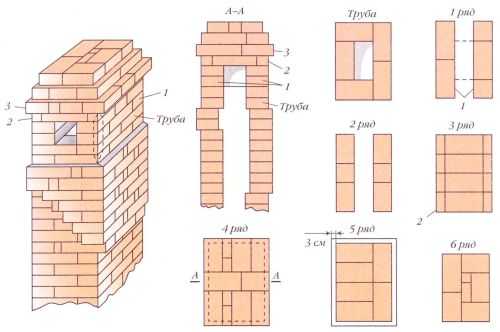

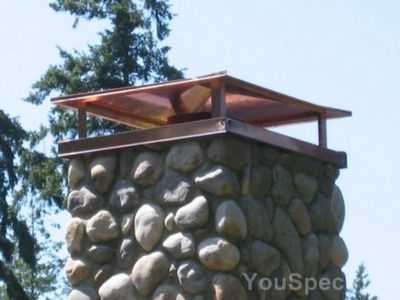

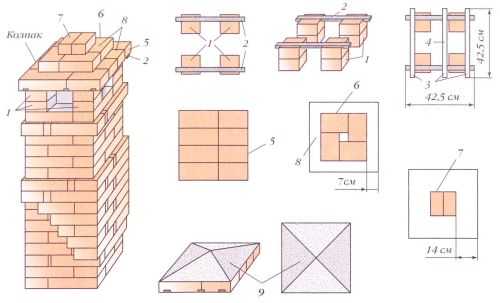

Устройство печного колпака (вариант 1)

Чтобы узнать, нужен ли трубе колпак, нужно в тот момент, когда печь задымит, по углам трубы насухо положить одна на другую по две половинки кирпича и накрыть их листом железа или тазом. Если печь через 3-6 мин дымить перестанет, значит, трубе колпак необходим. Простой колпак (вариант 1) можно сделать так: на растворе по углам трубы положить по две половинки кирпича 1. В верхний ряд половинок заподлицо с верхом следует втесать две железные пластины 2. На них кладут еще две-три пластины 3, которые можно привязать тонкой проволокой за нижние пластины. Вместо широкой пластины 4 можно положить рядом два железных уголка, на которых соединяются кирпичи. На пластины с раствором кладут перекрытие 5, которое не только предохранит от ветра, но и будет гасить искры из топки. Газы будут выходить из-под колпака на четыре стороны. Со следующих рядов — 6 и 7 — идет сужение кладки колпака пирамидкой. Образующиеся уступы 8 забивают мелкой набивкой 9. Колпак неплохо покрыть оцинкованным железом. Обычно железо крепят на жидком цементном растворе с помощью проволоки и гвоздей. Сразу после кладки можно в свежие швы воткнуть гвозди. Железный колпак будет надежно закреплен за их выступающие шляпки.

Устройство печного колпака (вариант 2)

Еще проще устройство колпака (вариант 2). Его кладут без применения металла с выходом газов на две стороны — спереди и сзади дома. Вначале выкладывают две стенки из двух рядов 1, на них кладут заподлицо перекрытие 2, затем сплошной ряд с напусками 3 и один или два ряда с уступами. Верх трубы можно покрыть железом. Надо сказать, что колпаки, или колпаки- зонты, бывают всевозможных фасонов, их можно сделать даже из одной жести. Все зависит от фантазии мастера или хозяина. В любом случае колпак не только не повредит трубе при любой ее высоте, но и предохранит ее от дождя и снега, так как он шире трубы, улучшит ее внешний вид и усилит тягу.

Устраивают колпаки по-разному: отверстием в сторону конька крыши или наоборот. А как должно быть? Чтобы ветер, перелетевший через конек крыши, не попал в трубу, над ней устанавливают колпак. Колпак, который установлен отверстием к коньку крыши, плохой защитник от ветра, потому что ветер, перелетая через конек крыши, попадает прямо в отверстие колпака и далее в трубу. Он также попадает в трубу, если отверстия будут с четырех сторон колпака. Колпак с выходом дыма на четыре стороны нужно устанавливать над трубой в том случае, если он будет ниже конька крыши. Тогда ветер будет попадать в колпак сверху. Если труба под колпаком находится вровень с коньком крыши, то ветер может задувать под колпак и мешать тяге. В этом случае необходимо нарастить трубу. Колпак лучше устраивать с выходом газов на переднюю и заднюю части дома. Ветер, дующий вдоль дома, более рассеянный и слабый и не влияет на работу печи.

Когда дым идет из задвижки, топочной и вьюшечной дверок в любую погоду, причины могут быть разнообразными. Может быть мал диаметр трубы, что особенно часто бывает при установке асбестоцементных труб, или труба заросла сажей и ее нужно чистить. В трубу могли упасть сверху кирпичи и закрыть выход газам и дыму. В трубе могли оказаться пустые швы или вверху, над крышей, в ней образовалась дыра, чаще всего со стороны, обращенной к коньку. Такое происходит при кладке из слабообожженных кирпичей, из-за действия осадков, разъедания газами или непопадания на стенку солнца. При одновременной топке двух печей, имеющих общую трубу, потоки газов сталкиваются. Нужно поставить перегородку выше выходных отверстий для газов, чтобы разделить их потоки и пустить по ходу дыма. Встречные потоки газов от одной печи тяге не мешают. Если в ветреную погоду печь дымит, когда ветер дует со стороны конька, и не дымит, когда ветер дует со стороны трубы, то это происходит из-за того, что труба расположена ниже конька крыши и на расстоянии не более 1,5 м от него. Нужно нарастить трубу так, чтобы она стала выше конька не менее чем на 25 см (чем выше, тем лучше), или сделать колпак. Ниже крыши труба может быть невысокой. В любую погоду печь может работать очень хорошо при закрытой топочной дверке и даже гудит от тяги, но стоит открыть топочную дверку, как дым попадает в комнату.

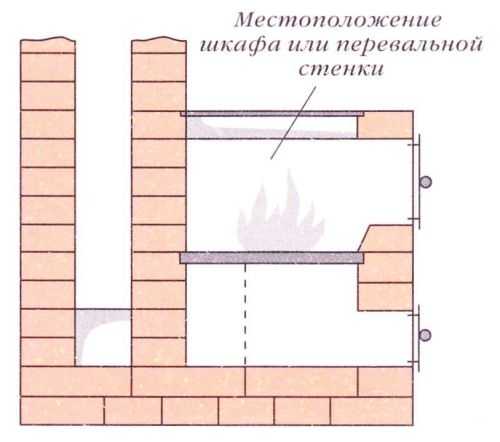

Я уже отмечал, что причиной этого является неправильная установка духового шкафа: если печь с плитой, а под ней установлен духовой шкаф, то между ним и топкой должна быть кирпичная перевальная стенка. Но иногда ее не делают, а просто вставляют сварные шкафы. Вторая причина — духовой шкаф или перевалочная стенка находятся ниже рамки топочной дверки. Устранить ее можно так: сделать сверху шкафа или стенки ровный бортик из глины длиной во всю стенку или шкаф и хотя бы на 1 — 2 мм выше дверного отверстия. Печь загудит от тяги, а дыма не будет, даже если расстояние между бортиком и плитой будет 40-50 мм, а не три-четыре ряда кирпичей.

Кладка, исключающая попадание дыма из топки в помещение при открытой топочной дверке

Печь может дымить, если выходное отверстие для газов из топки сделано ниже верха дверного отверстия. В этом случае нужно сложить поперек топки кирпичную стенку 1 выше дверного отверстия и дыма не будет.

Кладка топки с поперечной стенкой, препятствующей попаданию дыма в помещение

Бывает так, что топливо в печи горело хорошо и вдруг печь задымила. Возможно, завалилась перегородка в газоходе или в газоход упал сверху кирпич. В результате газоход в печи или под трубой перекрывается и дым выходит через оставшуюся щель. Если завалилась перегородка, то нужно разобрать стенку печи против перегородки и восстановить ее с перевязкой кладки с внутренней и наружной стенками. Завал под трубой нужно сначала попробовать удалить с помощью чистки. Иногда можно пошуровать в трубе проволокой – кирпич тронется с места и осядет внизу. Если кирпич никак нельзя вытащить, то тогда через окно чистки его нужно разбить скарпелью. Если дым идет из плиты или топочной дверки или тяга постепенно ухудшается, значит, газоходы заросли сажей и их нужно чистить.

Иногда после летнего сезона при сырых подпольях трудно растопить печь, да к тому же она сильно дымит. Это говорит о том, что отсырели газоходы. Нужно поступить следующим образом: открыть внизу окно чистки и, соблюдая правила пожарной безопасности, зажечь сухие щепки в канале газохода и прогреть, просушить их. Одновременно можно поджечь топливо и в топке. Несмотря на открытую дверцу чистки, дыма не будет из-за горящих щепок, а просушка пройдет лучше. После того как щепки прогорели, окно чистки закрывают, а в топке продолжает гореть топливо. В верхней части трубы необходимо устраивать наиуск-распушку. Это нужно не только для красоты. В ветреную погоду напуск создает хорошую тягу: ветер, поднимаясь по трубе, ударяется о напуск и, как бы удаляясь от газохода, вытягивает из него дым. Без распушки ветер как бы наклоняется над трубой, мешая его выходу.

Причиной задымления может быть прогоревший духовой шкаф, который чаще всего прогорает снизу. Если нет возможности поставить новый, то заложите весь низ шкафа тонким слоем кирпичей на глиняном растворе. При топке дровами, хворостом или соломой поддувало не должно быть во всю длину топки, так как большая масса холодного воздуха, ударяясь о заднюю стенку топки, рикошетом выбивает из нее дым. Заложите кирпичами часть поддувала сзади. Печь-камин не должна дымить. Если она дымит, значит, что-то с трубой.

Если дымит камин, то, возможно, мал размер трубы или газосборника. Для проверки нужно взять лист асбеста или влажного бумажного картона и, соблюдая правила пожарной безопасности, прижать его над порталом к стене, а затем опустить на один ряд. Если дым из камина все еще идет, опустить на ряд ниже. Если дым прекращается, значит, газосборник сложен на два ряда ниже, чем нужно. Следует разобрать верх печи и увеличить на два-три ряда газосборник по высоте. Такая же беда может быть и с русской печью. В целом же хорошей тяги в камине можно добиться теми же способами, что и в печах. Бывает так, что печь с поддувалом, когда открыта топочная дверка, работает хорошо, а с закрытой дверкой не только дымит, но и гаснет топливо в топке. Причина в том, что поддувальная камера и колосниковая решетка забиты золой. Следует выбить золу скарпелью.

Часто печь дымит из-за неисправности лежачих газоходов-боровов на чердаке, их размывает дождь сквозь щели в крыше. Если дым идет через швы, то нужно удалить старый раствор, кирпичи очистить от сажи, смочить водой, положить новый раствор. Но надежнее в этом месте боров переложить. Русская печь чаще дымит из-за неисправности лежачих газоходов-боровов, небольшого диаметра вьюшек, подсоса воздуха в неплотно закрытой вьюшечной дверке, при малом газосборнике и из-за неправильно сложенной трубы.

Почему возникают потеки сажи?

Потеки сажи чаще всего бывают из-за плохо сложенной грубы, кладки на цементном растворе, лежащих газоходов на чердаках, от неплотно закрывающейся вьюшечной дверки, от неплотно закрывающихся задвижек, пропускающих теплый воздух. Будут потеки сажи и от асбестоцементных или железных труб — их надо снаружи утеплять. Чтобы не было потеков сажи, трубу лучше всего сложить из кирпича (современный кирпич теплый, потому что пористый) и на известковом растворе.

В банных печах потеки сажи бывают вследствие того, что в этих печах задвижки устанавливают в моечном помещении. Сверху закрытой задвижки всегда имеется подсос воздуха, куда устремляется пар, который в трубе охлаждается, превращаясь в капли воды. Накопившись, они стекают вниз, смешиваясь с сажей, и сквозь швы выходят наружу печи. Я бы советовал задвижки устанавливать со стороны предбанника. За свою жизнь я ни разу не видел, чтобы текла сажа по трубам, выложенным в половину кирпича (холодного плотного) и на известковом растворе.

Швабровка печи

Печи обычно штукатурят для придания ей более нарядного вида в том случае, когда при ее кладке используют старый разномастный (она выглядит пестрой) или неприглядный (с мелкими сколами и грубо сделанный) кирпич. Трудность заключается в том, что для выполнения штукатурных работ нужен определенный навык, поэтому, если вы не умеете штукатурить, в таком случае печь можно зашвабровать. Швабровку выполняют по ровной кирпичной кладке до просушки печи. Обычно после кладки всю печь очищают от прилипшей глины лезвием мастерка. В раствор, применявшийся для кладки печи, нужно добавить немного песка и сделать его немного пожиже.

Далее нужно взять старую тряпку, впитывающую в себя воду, сложить ее вчетверо квадратом размером до 12×12 см (точность здесь не нужна). Кстати, под руками должно быть ведро с раствором и ведро с водой. Рукой взять горсть раствора и ладонью смазать стену очень тонким слоем. Раствор быстро подсохнет. Опустив тряпку в ведро с водой и слегка отжав, заглаживают ею нанесенный раствор. Поверхность получается не такой ровной, как после штукатурки, но для бани или другого места, думаю, сгодится. Размазывать раствор по стенке можно и влажной квадратной тряпкой. В первую очередь замазывают неровности у кирпича. В этих местах следует наносить более густой раствор. После подсыхания раствора тряпку промывают и наискось или кругами проводят мокрой тряпкой по стенке, чтобы поверхность стала гладкой. Запачканную тряпку опять промывают и продолжают далее то же самое. Это и есть швабровка.

Углы печи швабруют так. Раствор наносят на тряпку, сложенную треугольником, ею захватывают угол и сразу с двух сторон выравнивают раствором, проводя тряпкой вверх-вниз. Угол получается полукруглой формы. От такой тонкой отделки улучшается теплоотдача.

Можно швабровку выполнять с помощью полутерка, как при штукатурке. Жидкий раствор накладывают на полутерок и прижимают низ полутерка к стенке в наклонном положении. Полутерок, как при штукатурке, сдвигая влево и вправо, поднимают, прижимая к стенке, вверх и сползающим вниз раствором ровняют поверхность стенки. С каждым подъемом полутерка вверх раствора становится все меньше, а значит, придется верх полутерка прижимать сильнее к стенке. Опытный мастер раствор на полутерке разровняет за несколько секунд: чем быстрее, тем будет ровнее отделка. Когда раствор затвердеет, а он быстро твердеет, берут ведро с водой и тряпку-швабру (вместо полутерка), которой продолжают швабровку. Чем чаще вы будете смачивать тряпку, тем быстрее и качественнее будет выполнена швабровка.

Напуски можно швабровать так. На сырую тряпку кладут раствор и, прижав к кладке, растирают как с полутерка.

Что бы еще почитать?

remstd.ru

Как улучшить тягу в дымоходе: способы регулирования тяги

Большая часть приборов для отопления технически не могут работать без наличия тяги в дымоходе. Для формирования достаточного потока воздуха нужна грамотная конструкция канала. Чтобы понимать принцип образования, нужно понимать простейшие физические понятия, такого рода, как взаимодействие температур, воздуха, а также плотность дыма. Все эти показатели в равной степени «виновны» за образования выходящих потоков. Когда они становится недостаточными или образуется обратный канал, тогда выходящие газы, попросту будут попадать внутрь помещения. Поэтому сегодня раскроем одну из важнейших тем в частном домостроительстве – как увеличить тягу в частном дымоходе?

Какими способами можно усилить тягу?

Перед началом работы, стоит знать, как можно проверить тягу в дымоходе? Сейчас существует масса приборов, которые позволяет легко узнать есть ли тяга и какой величины. Наиболее доступный в плане ремонта в дымоходе своими руками – это анемометр. Однако есть одно условие – он показывает скорость потока, если величина более 1 м/с. Меньшие показатели он наверняка не распознает. Но, даже если прибор покажет какой-то определенный показатель, с достоверностью к этому не стоит относиться. Нужно учесть массу факторов, к примеру, когда проводились замеры.

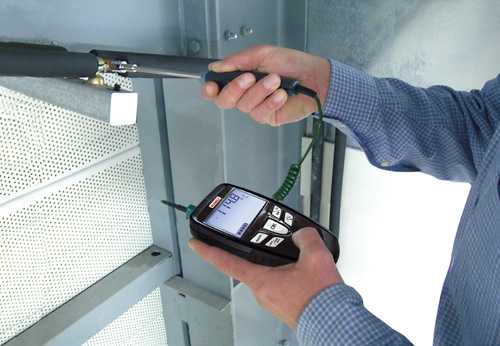

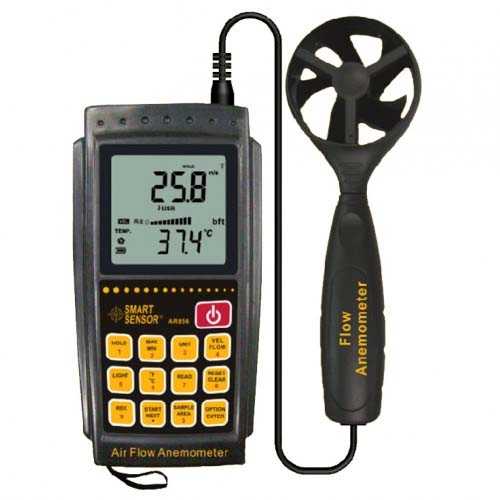

Цифровой анемометр — прибор для измерения скорости потока

Потому что, если в межсезонье, показатели будут недостоверными. Для этого и привлекаются специалисты, с более продвинутыми приборами.Но, не стоит отчаиваться, узнать силу потока, ветра можно и обычным дедовским способом. Если помещение наполнилось дымом, вывод только один – не работает дымоход. Кроме того, если в пламени присутствует белый оттенок, а также слышен характерный гул, то наверняка тяга слишком хорошая. Признаком нормального отделения дыма являются – золотистые «языки». Кроме того, действенный способ проверки – это просто поджечь кусок бумаги и поднести его к каналу, если заметили характерное отклонение в сторону дымохода, то все в порядке.

Полезные советы

Итак, как улучшить тягу вашего дымохода? Если вы все еще уверены, что с дымоотделением, что не так, можно воспользоваться некоторыми советами, как увеличить тягу в частном дымоходе?

Установка стабилизатора.Улучшить тягу в дымоходе поможет и монтаж своеобразного «зонтика» на трубу. Снизу будет свободный доступ воздуха, а сверху козырек, который позволит образовывать воздушный карман.
Увеличение высоты.Увеличить тягу в дымоходе реально и обычным повышением высоты, но стоит ориентироваться на требования к такому дымоходу. Учитывайте то, что нормативной стандартной высотой принято считать высоту в 6 м. от колосников. Учитывайте повороты, наклоны трубы.
Монтаж турбин.Данный способ малопопулярный, однако, упомянуть о нем необходимо. Как сделать так, чтобы в печи повысить «обратку» многие и не задумываются о простых физических аспектах. К примеру, создание над оголовком трубы завихрений, позволяет создать разряжение, что и необходимо в канале. Кроме того, турбина работает от ветра, то есть никаких дополнительных затрат от вас не потребуется. Единственно избавиться от «обратки» такая конструкция не сможет в безветренную погоду.

Надеемся приведенные решения проблемы, вам помогли. Кстати, представленные способы установки на трубу дымохода для увеличения тяги различных приспособлений, подходят и для твердотопливных котлов.

Способы регулирования тяги в дымоходе?

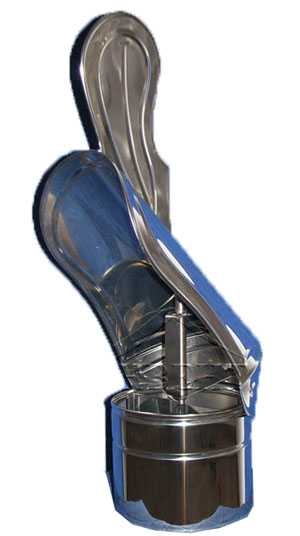

Усилитель тяги в дымоходе или насадка для увеличения, улучшения плохой тяги в трубе, можно сделать и своими руками. Выше уже описывалось три способа, которые позволят справиться с усилением тяги. Установка козырька – это наиболее простой способ, который позволит регулировать силу потока, открывая и закрывая заслонку. Кроме того, при исправном дымоходном канале, усиление или понижение также можно регулировать обычной заслонкой. Но, при этом не забывайте контролировать регулятор подачи воздуха (в простонародье поддувало).

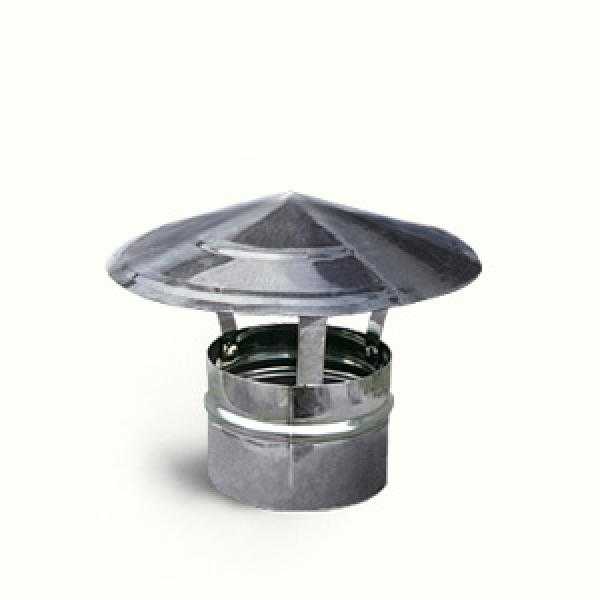

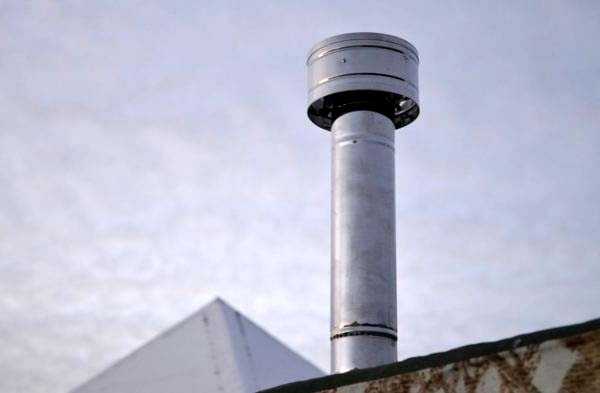

Простой колпак-дефлектор — устройство для усиления тяги

Кстати, можно использовать в качестве регулятора и вентиляторный усилитель тяги дымохода, установленный своими руками. При покупке учитывайте размеры, высоту, конструкцию используемой насадки. Подробней о вентиляторе поговорим в следующем разделе.

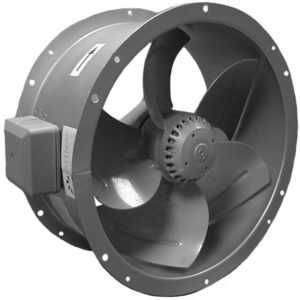

Дымовой вентилятор

Вентилятор, установленный в дымоход или на дымоход, может существенно помочь в регулировании силы потока. На сегодняшний день, наиболее эффективным средством для улучшения тяги и её регулирования считается – монтаж дымового вентилятора. Он монтируется на самый верх трубы и создает искусственный воздушный поток. Создавая область с разряженным воздухом внутри канала, усиливаясь внутри трубы.

Кроме того, помимо такого типа вентилятора, можно использовать и более классический метод, тип вентилятора, который устанавливается непосредственно в самой трубе. Зачастую выбирают место в пределах одного-двух метров от выхода из источника тепла. Таким образом, принцип работы немного меняется. Вытяжной вентилятор позволяет не только создавать разраженные области в канале, но и помогает выталкивать отработанные газы наружу. Кстати, по той же системе работает и вытяжка, с помещенным выходящей трубой в канал.

Обратная тяга

Что такое система обратной тяги и почему она появляется. Ответ выходит из вышеперечисленного в статье. То есть – это отсутствие какой-либо разреженности в канале ствола, препятствующие удалению отработанных газов от котла, печи, камин и т.д. Ключевым признаком наличия обратной тяги можно считать попадания дыма и отработанных газов непосредственно в помещение. Интересный момент, отработанные газы могут поступать не только из вашего помещения, но и из других комнат и даже квартир, с которыми имеется общий «стояк». Кстати, это распространенная проблема в городах, в домах советской постройки. Редко, где за время эксплуатации принудительно избавлялись от «обратки». В квартирах даже на одном этаже наблюдалось небольшое задымление от соседствующих квартир сверху или снизу.

Обратная тяга в печи

Причины появления обратной тяги

Причины можно разделить на несколько подпунктов:

Конструктивный дефект. Зачастую причина кроется именно в этом. На этапе постройки дома были неверно рассчитаны размеры дымохода, расстояние от топки.
Недостаточная высота канала. Не редко, что решение проблемы кроется в увеличении высоты трубы. За счет того, что образовывается небольшая разница давления, «обратка» отсутствует.

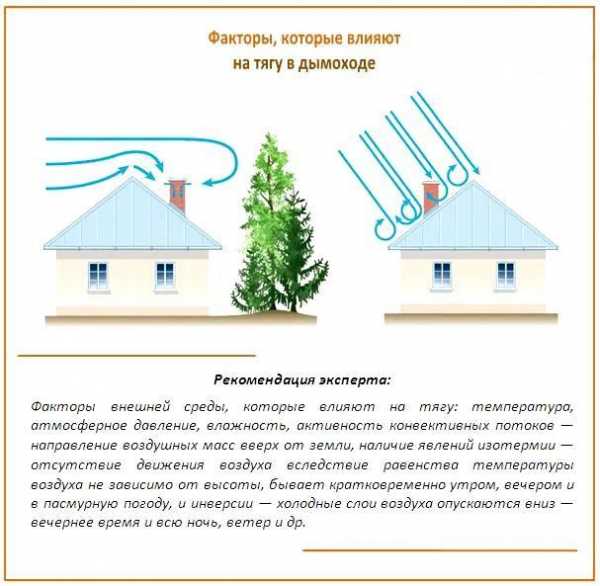

Погода. Образования тумана, дождя, повышенная влажность, ветер, высокая температура, все это влияет.
Узкие каналы внутри помещения. Неверный изначальный расчет.
Конек крыши располагается значительно выше, чем сам канал. Поэтому при определенных условиях возникает «опрокидывание».
Расположенные вблизи высотки, которые образуют «зону подпора».
Недостаток приточного воздуха, как правило, регулируется поддувалом.

Устранение обратной тяги

Устраняется тяга в дымоходе различными способами. Некоторые из них были приведены выше. Напоминаем, использовать можно специальные приспособления – «зонтики», вентиляторы, как наружной, так и внутренней установки. Кроме того, повысить и избавиться от «обратки» поможет в некоторых случаях и повышение высоты самого канала.

odymohodah.ru

Стабилизатор тяги дымохода: чертежи + видео

Стабильность и эффективность работы котла или печи зависит непосредственно от своевременной настройки интенсивности горения используемого топлива. Для оптимального функционирования теплогенерирующих устройств необходимо наличие в дымоходе устойчивой тяги, для поддержания которой используются специальные стабилизаторы. Правильно настроенный регулятор значительно увеличивает КПД и повышает долговечность печи или котла.

Что такое стабилизатор тяги дымохода

Стабилизатор тяги или прерыватель – это специальный механизм, выполняющий вторичную подачу воздуха определенными дозами, что дает возможность поддерживать в дымоходе оптимальную, для работы котла или печи, тягу в автоматическом режиме без участия человека. Прерыватель снабжен предохранительной заслонкой, предотвращающей создание избыточного давления.

Стабилизаторы тяги в дымоходе являются универсальными, изготавливаются из нержавеющей стали и могут применяться с любым теплогенерирующим устройством, нуждаются в минимальной площади и довольно просты в монтаже. Устройства в состоянии функционировать при рабочей температуре до 500˚C, а также в системах отопления с теплогенерирующими приборами конденсационного типа, в которых температура сгоревших газов ниже точки росы.

Назначение стабилизатора

Конструкция дымоотводящей системы во многом зависит от вида отопительного устройства, вместе с которым предполагается ее задействование. Ощутимое влияние на эффективность оказывают природные изменения температур, обусловленные погодой или временем года. Существенные температурные перепады в холодное время года могут вызвать в дымоходе образование высокой тяги воздуха, что станет причиной снижения эффективности всей системы и повышенного расхода топлива. Стабилизатор тяги позволяет регулировать создаваемое давление до оптимальной величины, повышая тем самым эффективность отопительного устройства.

Также на тягу в дымоотводящей системе воздействует и атмосферное давление воздуха, которое может быть обусловлено местоположением дома, погодными условиями, временем года и суток. Так, например, разница в атмосферном давлении в марте в пасмурную погоду и сентябре в ясный день может составлять до 90 Па.

На представленном видео показан принцип действия и работа тягового стабилизатора в дымоходе.

Принцип работы и преимущества установки стабилизатора

Как только в дымоотводящей системе сила тяги становиться больше оптимального значения, клапан устройства открывается и снижает давление за счет поступающего из помещения воздуха, и который при смешении с дымовыми газами понижает их температуру. Вследствие этого термическая подъемная сила падает, а при получении оптимального значения клапан вновь закрывается.

Данный способ считается наиболее простым и в то же время довольно эффективным, и который позволяет добиться равномерного горения, энергосбережения и экономии топлива. Также к преимуществам установки стабилизатора следует причислить следующее:

безопасность эксплуатации дымоходной системы;
продление срока эксплуатации дымохода;
снижение уровня выбрасываемых в атмосферу вредных веществ;
благодаря постоянно приоткрытому клапану стабилизатора увеличивается циркуляция воздушного потока;
возможность работы стабилизатора, как при естественной тяге, так и принудительной;
процесс горения топлива происходит равномерно, а дымоход при этом не перегревается;
при сильных порывах ветра обеспечивается гашение резких перепадов тяги;
запах гари не проникает в помещение;
возможность использования старых дымоходных систем с новыми низкотемпературными котлами;
предотвращение теплопотерь;
экономия топлива составляет до 15%.

Варианты размещения стабилизатора тяги

Стабилизатор тяги дымохода может устанавливаться там же, где смонтирован теплогенерирующий прибор, или же в соседнем помещении, в котором устроен отвод от котла или печи до дымоотводящей системы. Давление может колебаться от 10 до 35 Па.

Существует два основных способа установки тягового стабилизатора:

устройство размещают на 500 мм выше уровня места соединения теплогенерирующего прибора с дымоотводящей системой;
стабилизатор тяги устанавливают на одном уровне соединения теплогенерирующего устройства с дымоходной трубой, однако это расстояние должно составлять не меньше 400 мм от поверхности пола.

Также, большинство производителей теплогенерирующего оборудования, рекомендует использовать специальные стабилизаторы, называемые в народе «грибками». Подобный регулятор тяги представляет собой небольшой отрезок дымоходной трубы с расширением в форме грибка и открытым участком под ним для притока наружного воздуха. Такое конструктивное решение по сравнению с традиционным выпуском дымохода имеет следующие преимущества:

стабилизация давления в топке отопительного прибора;
устранение в дымоходной трубе излишней тяги, а соответственно приведение в норму КПД теплогенерирующего устройства;
защита теплогенерирующего устройства при возникновении в дымоходной системе обратной тяги;
контроль тяги.

1-воздушный поток из помещения, где установлен отопительный прибор;

2-кратковременный, не более 60 с., вброс в котельную отработанных газов;

3-направление отработанных газов в случае тягового опрокидывания;

4-направление отработанных газов отопительного теплогенерирующего прибора.

Специальный датчик стабилизатора монтируется под колпаком в виде грибка и срабатывает при изменении температуры сгораемых газов. В том случае если происходит ухудшение тяги или возникновение обратного эффекта, то выделяемые в процессе горения отработанные газы будут собираться под грибком и приведут к нагреву датчика, а это уже в свою очередь вызовет прекращение подачи газа на горелку и отопительное устройство автоматически отключится.

Направление продуктов сгорания и потока воздуха через датчик при нормальной тяге в дымоходе

В дымоходе наблюдается эффект обратной тяги — продукты сгорания вынужденно уходят под зонтик на датчик

Некоторые владельцы частных домов или коттеджей встраивают в дымоходы всемозможные теплообменники для сбора остаточного тепла от продуктов горения и снижения расходов топлива. Однако делать это категорически запрещается, поскольку в этом случае ухудшается дымоотведение вследствие заужения дымохода и непременно происходит срабатывание датчика.

Конструктивно датчики стабилизаторов тяги дымохода разделяются на:

термопары;
жидкостные;
терморезисторные.

Как правило, их монтаж не представляет никаких проблем. Стабилизаторы традиционно устанавливаются при помощи саморезов и гаек на монтажные площадки в специально подготовленные отверстия.

Самостоятельная сборка стабилизатора

Для изготовления стабилизатора потребуется:

сварочный аргонный полуавтоматический аппарат;
баллона газа аргон;
шлифовальные диски;
нержавейка AISI 304 или 321 толщиной 8-10 мм;
стальной прут диаметром 8-10 мм для оси, винты, гайки и шайбы.

Стык трубы скрепить при помощи сварки таким образом, чтобы внутренний диаметр составлял 115 мм. Сварные швы необходимо тщательно зачистить снаружи и внутри, и сделать для клапана вырез, составляющий 15% от сечения дымоходной трубы.

В районе заслонки устанавливается фиксатор, а поворотная ось, которая оснащена поворотной рукояткой клапана, выступает из трубы на 120-150 мм. От верхнего и нижнего края на расстоянии 25-30 мм прокатать бортики для соединения с соседними трубами.

Установку стабилизатора лучше всего выполнять в разрыв дымоотводящей трубы. Для фиксации устройства вверху и внизу применяются хомуты шириной 50-60 мм.

Предлагаем к просмотру видео самодельного стабилизатора тяги.

Послесловие

Безопасное функционирование и высокая эффективность печей и котлов в большей степени зависит от наличия соответствующей тяги в дымоходе. При возникновении даже незначительных проблем с дымоотводящей системой следует обязательно обследовать дымоход на проходимость и приступить к нормализации тяги. Наличие в помещении угарного газа очень опасно для человеческой жизни. Выполнить ремонтные работы и установить стабилизатор вполне возможно собственными руками.

bouw.ru

Принудительная тяга в дымоходе | Дачные дела

Если у вас в доме есть печь или камин, то вам наверняка знакомо такое слово как дымоход.

Чаще всего при использовании дымохода возникает проблема, как проверить показатель тяги и как его увеличить (так же стоит поговорить об обратной тяге и способах её усиления). Однако обо всем по порядку.

Признаки проблем с тягой:

Посмотреть на цвет огня – если у вас огонь имеет темно-красноватый цвет– то у вас малая сила тяги.
Если же слышен гул огня и белый цвет пламени – тяга чрезмерная.
В комнате слышен запах дыма или дым поступаем в комнату.

Как проверить тягу в дымоходе

Вообще, для этого есть специальный прибор – анемомент, но он достаточно дорогой и смысл вам покупать его, если вы будете пользоваться им крайне рядно? Таким прибором пользуются газовщики для проверки дымоходов в домах и квартирах.

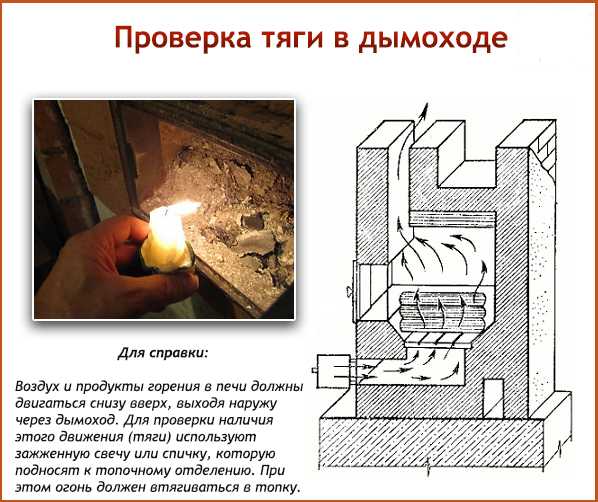

Для проверки тяги можно воспользоваться подручными средствами:

Открываем дверце печки, опускаем внутрь лист бумаги и поджигаем, следя, куда выходит дым.
Взять кусок туалетной бумаги и поднести к дымоходу, нужно смотреть, куда будет отклоняться бумага.
Подносим сигарету к дымоходу и следим за отклонением дыма.
Цвет пламени – желто-золотистый – показатель хорошей тяги.

а — есть тяга, б — нет тяги, в — обратная тяга

Почему нет тяги в дымоходе

Если проверка показала недостаточную силу тягу для горения, то сначала стоит задуматься, а что же могло на это повлиять?

Многие по незнанию говорят «нет тяги» — но это вообще не означает что её вообще нет (нет тяги может быть только когда у вас нет самого дымохода) это значит только что нет необходимой силы тяги.

Причины отсутствия тяги:

Если нет дымохода (он представляет собой вертикальную трубу определенной высоты).
Если канал перекрыт (он может быть забит сажей, туда попал посторонний предмет или другой мусор частично перекрыл канал).
Если нет разницы температур межу воздухом внутри трубы и воздухом снаружи
Иногда ещё за отсутствие тяги принимают другой процесс, который называют «обратной тягой» (это когда воздух не выходит через трубу наружу, а наоборот стремиться через дымоход внутрь комнаты).

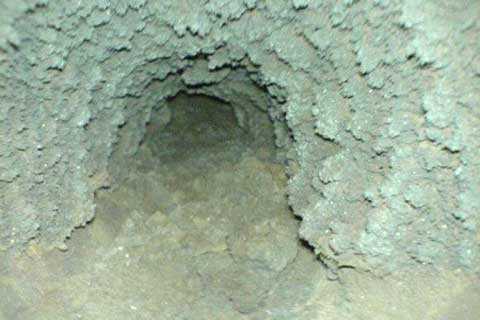

Чаще всего это обычное засорение дымохода, когда или слой сажи или посторонние предметы мешают прохождению потока воздуха.

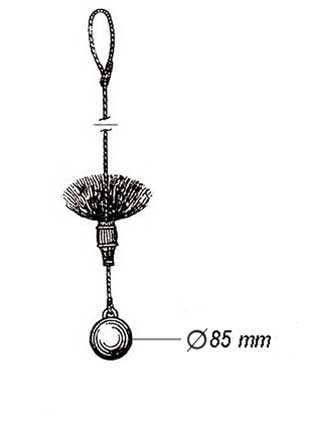

Ещё во время проверки иногда спускают с крыши через дымоход металлический шар и проверяют наличие или отсутствие засоров. С его помощью и сдвигают застрявшие предметы, чтоб было проще их в последствие достать.

Как усилить тягу в дымоходе

Если после проверки выяснилось что у вас недостаточная сила тяги, то нужно подумать и начинать действия по усилению тяги, чтоб потом не мерзнуть в непогоду и зимой.

Наиболее простым усилением тяги является прочистка дымохода от посторонних предметов, и сажи.

В идеале ещё на момент постройки в трубу-дымоход закрепляют устройство, которое регулирует тягу в вашем дымоходе. С его помощью можно поддерживать требуемое давление (увеличивая или уменьшая силу тяги).

И его присутствие существенно уменьшает шанс возникновения проблем с силой тяги.

Если труба была спроектирована неверно (ширина и длина) и из-за чего у вас маленькая тяга, то можно попробовать исправить (если это возможно) или приделывать дымоход заново.

Высота трубы зависит от наклона крыши (если она не соответствует требованиям – её можно нарастить) хотя учтите что чем выше край дымохода над уровнем крыши, чем труднее взаимодействовать с дымоходом (например, чистить).

Если вы хотите оптимальной работы для печи и камина на вершину дымоходной трубы прикрепляют наконечники – флигели. Они препятствуют тому, чтоб внутрь дымохода попадал ветер и дождь.

Подробнее как изготовить флигель для дымохода читайте здесь

Для усиления тяги так же можно использовать вентиляторы с встроенным электромотором.

Обычно они работают от ветра и помогают выходить дыму наружу, но если потоков ветра мало для нормальной тяги – включается двигатель и увеличивает тягу.

Обратная тяга в дымоходе

Прежде всего, стоит разобраться, что же такое обратная тяга.

Обратная тяга – это неправильная работа дымохода, т е когда дым возвращается обратно в помещение вместо того чтоб выходить через дымоход наружу.

Причин возникновения обратной тяги много, вот основные из них:

Неправильные размеры:

Неверная форма поперечного сечения;
Неверный выбор диаметра;
Неверная длина трубы (обычно делают длину чуть больше 5 метров).

Отклонение от требований:

В трубе не должно быть сужения диаметра;
Наружная поверхность дымохода должна быть гладкой;
Нет специального флигеля защищающего от ветра и дождя.

Другие причины:

Негерметичная конструкция;
Произошел засор трубы;
Выбран неподходящий материал;
Холодный воздух внутри дымохода;
На улице теплее, чем в доме.

Как видно из этого списка причин много, начиная от ошибок при самой конструкции трубы и заканчивая неблагоприятными погодными условиями.

Хотя такой эффект как обратная тяга – кратковременный характер, все равно очень пагубно влияет на здоровье, человек может просто не обратить внимание на резко начавшуюся головную боль, сонливость, прилечь спать и надышаться продуктами горения…

Как уменьшить обратную тягу в дымоходе

Перед тем как рваться бороться с обратной тягой, нужно сесть и подумать, а почему она появляется, и наметить ряд причин, которые нужно ликвидировать для уменьшения обратной тяги.

Неплохой способ избавиться от обратной тяги – использовать электрический вентилятор, который будет подсасывать воздух (и дым) и трубы наружу.

Так же не забывайте о шибере (металлическая заслонка) обычно в дымоходе их двое, один внизу, над плитой, второй именно в самом канале.

Моделируя разные положения шиберов можно найти оптимальное, которое решит проблему тяги.

Иногда обратная тяга – это временно, в начале сезона, когда в трубе стоит холодный воздух и его нужно предварительно нагревать (можно просто сжечь пару листков бумаги и теплый воздух появится).

Так же настоятельно рекомендуем установить на трубе специальный защитный козырек, который будет защищать от ветра и непогоды.

Тяга это неотделимая часть использования каминов и печей, однако, нужно «держать тягу в узде», балансируя между недостаточной и чрезмерной тягой.

В этой статье вы познакомились с основными причинами проблем с тягой (так и с обратной тягой) и способами их решения.

Видео о проверке тяги

dachnoe-delo.ru

Как улучшить тягу в дымоходе | Как

Как улучшить тягу в дымоходе проверенными методами

Если у вас есть камин или котел газового типа, а также вы планируете постройку собственной бани, вам в любом случае потребуется дымоход для вывода отработанных газов и продуктов распада топлива.

Существует такой параметр, как тяга в дымоходе. Она появляется за счет перепада температур внутри и снаружи трубы, а также из-за различного давления в помещении и на открытом воздухе. Так как теплый воздух имеет меньшую удельную массу по сравнению с холодным, то и давление уменьшается. Таким образом, нагреваясь, воздух поднимается вверх, притесняемый холодным потоком.

Из выше сказанного получается, что с понижением температуры за окном улучшается тяга в дымоходе. Соответственно, самая медленный показатель будет наблюдаться в теплое время года. Однако в холодное время обратная тяга также может присутствовать. Сама по себе тяга характеризует скоростное передвижение продуктов сгорания топлива.

Каким образом можно самостоятельно измерить тягу?

Ранее популярностью пользовался анемометр – прибор, который направлен на измерение тяговой силы при скорости потока продуктов сгорания не менее 1м/с. Сейчас на смену ему пришло более современное устройство, измеряющее тягу по довольно немаленькой стоимости. Каким прибором пользоваться, решает каждый индивидуально для себя, при этом можно попробовать измерить тягу в канале без использования специальных устройств.

1) Если вы поднесете тонкий лист бумаги в дымоход, то наличие тяги можно выяснить по отклонению этого листочка.

2) Соблюдая требования безопасности, лучше не подносить зажжённую спичку, а предварительно ее потушить и просунуть в топку. Направление дымка подскажет вам, в какую сторону направлена тяга дымохода.

Также вы можете определить тягу по внешним факторам:

Если печь начинает дымить, значит, появилась обратная тяга.
Белый оттенок пламени и шум в дымоходе свидетельствует о слишком сильном показателе тяги.
Темно-красный цвет говорит о том, что настоящего уровня тяги мало для нормального процесса горения.
Золотистый огонь – это верный признак хорошей тяги.

Причины неисправности дымохода

Одной из наиболее опасных причин является неграмотно спроектированный дымоход: неправильно выбранное сечение, диаметр трубы и высота. Любое отклонение от предписаний производителя устройства, а также от правил монтажа дымоходов может стать основой для дисфункции дымохода.

Также не исключается простое засорение трубы. В таком случае нужно просто тщательней следить за порядком в системе и вовремя чистить конструкцию. Еще одним вариантом является сквозняк в помещении, который также может привести к нарушению работы дымохода.

Появление обратной тяги

Обратная тяга представляет собой неправильное функционирование отопительного прибора и системы в целом. Возникновение такой проблемы вы заметите сразу: отработанный угарный газ будет идти назад в помещение, вместо того чтобы уходить в атмосферу.

Среди основных причин обратной тяги можно назвать множество различных факторов, в том числе ошибки при проектировании и неграмотный подбор материалов. Можно выделить несколько основных моментов, которые следует внимательно проверить в случае неправильной работы дымохода.

Ошибочные сведения о габаритных размерах конструкции:

1.1. Форма поперечного сечения дымохода была рассчитана неправильно.

1.2. Подобная ошибка приводит к несоответствию диаметра трубы дымохода общим расчетам конструкции.

1.3. Высота трубы посчитана неграмотно, с нарушением рекомендаций строительных правил по данному вопросу.

Несогласованные погрешности при отходе от требований к устройству дымоходов:

2.1. Наличие уступов и сужений сечения.

2.2. Наружная поверхность устройства негладкая.

2.3. Трубы отведены на расстояние более метра.

2.4. Отсутствует специальный защитный наконечник от атмосферных осадков. Исключение составляют газовые котлы, для них отсутствие этой части является нормой.

Неправильная установка составляющих частей дымохода, что приводит к разгерметизации конструкции.
Выбран некорректный материал для строительства.
Засорены отдельные участки трубы.
Перед непосредственной эксплуатацией дымохода в трубе присутствует только холодный воздух.
На улице неблагоприятные погодные условия: ветер, осадки.
Температура в отапливаемом помещении выше, чем на улице.

Прежде чем винить проектировщиков, постарайтесь внимательно проанализировать перечисленные причины, которые могу спровоцировать отсутствие тяги в дымоходе.

Грязный дымоходы препятствует хорошей тяге

Что такое опрокидывание тяги?

Данный инцидент имеет место быть в течение довольно непродолжительного периода времени: происходит втягивание продуктов распада топлива в помещение, что впоследствии устраняется путем восстановления нормальной тяги. Если ранее опрокидывания тяги не наблюдалось, можно выделить следующие причины для этого:

Засорение трубы дымохода
Конструкция со временем разгерметизировалась
На улице слишком сильный ветер или снег, что могло привести к попаданию осадков в дымоход
Пониженное атмосферное давление.

Как можно отрегулировать тягу в дымоходе

Вы можете приобрести устройство – так называемый регулятор тяги, который с легкостью справится со своим прямым назначением, автоматически выравнивая давление в трубе до оптимального в пределах от 10 до 35 Па. В нужный момент прибор можете увеличить или уменьшить тягу, таким образом, всегда держа под контролем этот процесс. Вы сможете без труда обеспечить работу всей отопительной системы при помощи регулятора тяги.

Также увеличение тяги можно осуществить при помощи наращивания трубы дымохода. Однако следует придерживаться определенных границ, удлиняя трубу на расстояние большее, чем в сопроводительных документах к дымоходу. При чрезмерно длинной трубе вы не только не улучшите тягу, но и затрудните выход отработанных газов. Кроме того, регулярная чистка такой конструкции может вызвать некоторые затруднения.

Что же сделать, не изменяя параметры конструкции? Существует несколько способов:

Использование ротационных турбин. Их монтируют на оголовок трубы, так как им нужен свободный доступ к источнику энергии – ветру. Для установки таких турбин вы должны придерживаться температуры продуктов распада топлива не выше 150-200 градусов на выходе. Ротационные турбины – отличный вариант для газовых котлов.
Изготовление наконечника на трубу в виде флюгера. Так как конструкция флюгера заключается в том, что он автоматически поворачивается против ветра, вы тем самым оградите устье дымохода от попадания осадков и чрезмерного количества воздуха. Такой вариант довольно удобен и эффективен для дымоходов, соединенных с дровяными каминами.
Установка дымовых вентиляторов на дымоход. Основа таких приборов состоит в электрическом моторе с вентилятором, который при достаточном потоке ветра включается и повышает тягу. Слабого ветра недостаточно для включения устройства, поэтому тяга нормализуется естественным путем. Чаще всего дымовые вентиляторы используют вместе с каминными дымоходами, у которых имеется небольшое поперечное сечение.

Следует внимательно заниматься увеличением тяги за счет подобных механических приборов, так как для каждого отопительного устройства регуляторы тяги следует подбирать индивидуально.

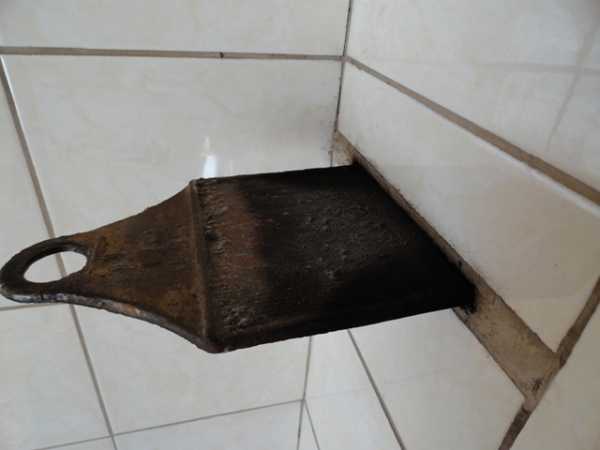

В чем суть заслонки дымохода

Основным предназначением заслонки для дымохода является защита дома от возгорания и появления обратной тяги. Она устанавливается следующими способами: в дверцу печи или в трубу дымохода. Заслонка играет роль регулятора тяги дымохода, так как при закрытии заслонки уменьшается площадь поперечного сечения трубы, что приводит к снижению тяги. Открывая, получаем обратный результат.

Как только вы видите, что топливо полностью прогорело, можно смело закрывать шибер, чтобы снизить потери тепла до минимума. Таким образом, ваша печь или камин не будут быстро остывать, что в свою очередь даст вам возможность сэкономить на топливе.

Стабилизатор тяги

Данное устройство представляет собой прибор вторичной подачи воздуха определенными пропорциями, которые позволяют стабилизировать тягу. Прерыватель оснащен защитным клапаном, который не дает накапливаться излишнему давлению.

Подытожив, можно прийти к следующим выводам, способным помочь в решении вопроса плохой тяги:

При отсутствии холодного воздуха в дымоходе перед топкой стоит сжечь несколько листов бумаги. Так можно добиться потепления воздуха, который при зажигании печи снизит вероятность обратной тяги.
Чистить трубу дымохода следует минимум два раза за отопительный сезон. При нарушении правил эксплуатации устройства можно просто засорить дымоход, что приведет к уменьшению тяги. Также это способно стать основой для возникновения обратной тяги в дымоходе.

Соблюдая выше сказанные рекомендации, можно разобраться в функционировании своей системы отопления и самостоятельно устранить неполадки.

Как увеличить тягу дымохода

Важнейшим из факторов, обеспечивающих полноценное функционирование камина или печи и отвода в окружающую среду вредных для организма человека продуктов горения, считается наличие тяги в дымоходной трубе.

В основе хорошей тяги дымоходного канала лежит температурная разница снаружи и внутри трубы, а также разность давления на улице и в помещении.

Из школьного курса физики мы знаем: теплый воздух обладает меньшей удельной массой, чем холодный. В результате перепада давления теплый воздух, подымаясь вверх, вытесняет холодный, из чего становится ясно, что при понижении температуры воздуха на улице наблюдается улучшение тяги в дымоходной трубе.

Из этого следует, что в летнее время будет наблюдаться совсем другая картина – тяга будет ухудшаться.

Способы измерения тяги

Совсем недавно, для того чтобы проверить тягу, использовали специальный прибор – анемометр. Важнейшим из условий при проведении измерений было то, что при помощи прибора можно было произвести измерения только при условии, что поток дыма двигался со скоростью не ниже, чем 1 метр в секунду.

В наше время на смену морально устаревшим анемометрам пришли высокоточные приборы, позволяющие проверить тягу и при гораздо меньших показателях скорости дыма. Но и здесь не обошлось без маленькой ложки дегтя, так как стоимость этих приборов такова, что далеко не каждый может их позволить себе приобрести.

Чаще всего подобные приборы приобретают только профессиональные трубочисты, которым они необходимы для работы.

Давайте ознакомимся с тем, как улучшить тягу в дымоходе собственными силами.

На самом деле, даже не используя дорогостоящие приборы, можно проверить тягу в дымоходе. Для выполнения этой задачи нам потребуется полоска тонкой бумаги. Для этих целей идеально подойдет полоса туалетной бумаги либо салфетки, которую мы поднесем к топочной, и по отклонению листа уже будем видеть, есть ли в ней тяга или нет.

Также с этой целью можно использовать зажженную спичку, по отклонению дыма и пламени которой мы также можем составить впечатление об отсутствии или наличии тяги.

Помимо этого, мы можем также определить наличие тяги и узнать ее характер, немного понаблюдав за процессом горения.

Каждый знает, что пламя золотистого цвета в каминной либо печной топке – это явный признак того, что с тягой в вашем отопительном устройстве все в порядке.

В том случае, если во время горения мы наблюдаем образование пламени, имеющего отчетливо белый цвет, а если еще и при этом из дымохода раздается шум, то из этого следует, что заботиться о том, как усилить тягу в трубе, нет смысла так как и без того этот параметр находится на высоте.

А в том случае, если пламя имеет темно-красный оттенок, то из этого можно сделать только один вывод, что, вне всяких сомнений, тяги в топочной явно не хватает для полноценной ее работы.

А если при горении в комнате явно ощущается запах дыма, то это и вовсе свидетельствует о наличии обратной тяги в вашем дымоходе, и это более чем красноречивое свидетельство того, что пришло время незамедлительно принимать меры для того, чтобы ее улучшить.

Неполадки приводящие к снижению тяги

На самом деле причин снижения тяги существует миллион. Но самыми сложными по праву считаются те, которые были допущены еще на стадии проектирования отопительного устройства. В эту группу входят такие промахи, как неправильный расчет высоты дымоходной трубы или несоответствующий выбор ее сечения.

К сожалению, увеличить тягу в этом случае можно только путем полного демонтажа и повторного монтажа дымоходной трубы. Следует отметить, что практически все допущенные на стадии проектирования и монтажа ошибки становятся причиной недостаточной или обратной тяги в дымоходе.

Самой незначительной и легко исправимой неполадкой в работе дымохода является его засорение сажей. Для восстановления нормального отвода продуктов горения в окружающую среду достаточно просто ликвидировать скопления сажи, то есть, прочистить дымоход .

При низкоэффективной работе дымохода в первую очередь следует убедиться в том, что труба имеет необходимые габариты и сечение, а также выполнены все требования, предъявляемые к обустройству дымохода.

Основные требования, предъявляемые к обустройству дымохода

Очень важно, чтобы труба была абсолютно герметичной, что позволит исключить любые утечки продуктов горения. Желательно, чтобы поверхность ее стен была идеально гладкой, что не позволит скапливаться саже на ее стенках. Убедится, что в просвете дымохода нет засорений, способных значительно затруднить отвод дыма.

Помимо этого, отверстие трубы должно быть защищено от резких порывов ветра колпаком. что предупредит задувание огня в топке печи.

Еще одним нарушением в работе отопительной системы является опрокидывание тяги. Это явление не стоит путать с возникновением обратной тяги. В своем большинстве такое явление, как опрокидывание носит кратковременный характер.

При возникновении этого эффекта дым при горении неожиданно вваливается в комнату, после чего работа отопительного устройства быстро восстанавливается.

Возникновение явление опрокидывания

При засорении дымоходного канала.
При разгерметизации системы.
При забивании атмосферных осадков в просвет трубы.
При снижении атмосферного давления.

Способы улучшения тяги в дымоходной трубе

Оптимальным вариантом восстановления этого параметра считается приобретение автоматического регулятора, способного поддерживать необходимое давление в трубе. Усилитель способен не только повышать, но и понижать давление, что достаточно благотворно сказывается на работе отопительного оборудования.

Также повысить этот параметр может помочь увеличение высоты трубы. В случае необходимости ее длина может быть увеличена в несколько раз в сравнении с параметрами этого элемента, указанными в проектной документации.

Довольно часто владельцы домов увеличивают тягу в дымоходах путем установки на концах труб роторных турбин, однако их монтаж допустим только в тех случаях, когда температура дыма, выходящего из них, не превышает 200 градусов.

Неплохие результаты дает и установка на трубе флюгера, который всегда поворачивается против ветра, тем самым закрывая собой устье дымохода и предупреждая таки образом задувание очага.

В статье мы подробно с вами ознакомились с тем, как улучшить тягу в дымоходе самостоятельно, не прибегая к посторонней помощи, а также разобрались с причинами, приводящими к ее снижению.

Рекомендуем почитать:

Источники: http://pechi-kaminy-barbeku.ru/materials/dymohod/tyagu-v-dymoxode/, http://youspec.ru/dyimohod-2/kak-uvelichit-tyagu-dyimohoda.html

Комментариев пока нет!

postrojkin.ru
