Замена ламп на светодиодные — 7 глупых ошибок при освещении квартиры.

Задумались наконец заменить свои старые лампочки Ильича на современные экономичные светодиодные? Не торопитесь с обновлением.

Сначала внимательно изучите популярные ошибки при такой модернизации и узнайте, с чем вы реально можете столкнуться. Как говорится – “Дизайн казался безупречным, пока мы не включили свет.”

Ошибка №1

Точечные светильники

Да, согласен, еще несколько лет назад освещение в квартире при помощи точечных светильников на потолке было вполне себе актуально и в моде.

Люди массово переходили на такое освещение, особенно при наличии подвесных потолков.

Однако на сегодняшний день, те кто реально сделал такой ремонт уже жалеют об этом и с удовольствием бы всё изменили. Про все недостатки такого освещения, а также реальную альтернативу ему читайте в отдельной статье.

Поэтому, если вы всерьез задумались о капитальном ремонте у себя дома, то забудьте про точечные светильники раз и навсегда.

Ошибка №2

Пульсации

Почему-то многие забывают, что светодиодные лампы помимо экономии могут оказаться очень вредным источником освещения.

Нередко бывало, что человек, поменяв у себя в комнате лампочки накаливания на современные Led, начинал испытывать дискомфорт и чаще болеть. И дело здесь вовсе не в недостатке количества света, а в его качестве!

Речь идет о вредных пульсациях.

Их очень легко выявить еще на стадии покупки лампы в магазине. Просто попросите продавца включить светильник и посмотрите на него через экран мобильного телефона.

Обратите внимание, многие светодиодные лампы начинают усиленно пульсировать только после уменьшения их яркости диммером.

В обычном режиме вы этого можете и не заметить.

Ошибка №3

Несовместимость с диммером

Если лампочки накаливания без проблем диммируются и свободно работают с любым диммером, то у светодиодных с этим делом могут возникнуть реальные проблемы.

Они либо вообще не поддаются диммированию, либо на низких уровнях напряжения начинают моргать и мерцать. Это связано с особенностями их блоков питания.

Лампы Ильича или галогенки для диммера воспринимаются всего лишь как резистивная нагрузка. А вот со светодиодными все гораздо сложнее.

Не хотите попасть в просак, ищите на упаковке специальный значок.

Если вы уже купили Led лампу, которая не поддается такой регулировке и поменять ее нет возможности, то можете параллельно светодиодной подключить одну лампу накаливания.

В этом случае все заработает как надо.

Ошибка №4

Другой угол рассеивания

Об этом забывают чаще всего. Светодиодные лампы, как правило имеют ограниченный угол распространения света.

Это вам не привычная “груша”, которая светит практически на 360 градусов вокруг себя. Обычно угол рассеивания у светодиодов не превышает 120 градусов.

А если такие лампочки поместить в светильники с узконаправленным корпусом, то выйдет еще меньше. В итоге в определенных местах комнаты вы получите недостаточное количество света.

Более того, почти 1/3 часть верха стены окажется в затемнении. Да и другие предметы интерьера начнут отбрасывать совершенно другие тени, которых не было ранее.

Как этого избежать? Для начала купите всего один образец и испытайте его вечером на своих светильниках по всем комнатам.

Если результат вас устроит, то можно смело закупать всю партию на целый дом. Если же нет, присмотритесь к филаментным лампочкам.

Они как раз и создавались как альтернатива лампам накаливания.

Ошибка №5

Выбор мощности

Светодиодные лампы по мощности отличаются от обычных. Для того, чтобы правильно подобрать аналоги используют сравнительные таблицы.

На многих упаковках сразу указывают эти данные.

Чтобы долго не париться с вычислениями, запомните оптимальное соотношение по мощности между Led и простыми лампами — 1:8

Однако чаще всего заводские параметры дешевых брендов завышены, и по факту вы не получите тех люмен, которые у них заявлены. В итоге, сделав вроде бы верные расчеты, получите у себя дома темные комнаты.

Единственный способ не попасть на обманку – покупать не на али-экспрессе ноу-нэйм модели, а выбирать проверенные бренды, которые дорожат своей репутацией.

Ошибка №6

Цветовая температура и индекс цветопередачи

Простая лампа накаливания имеет цветовую температуру — 2700К. Наши глаза уже привыкли видеть предметы именно в таком свете.

Если вы купите светодиодную лампочку с Т>5000К, то получите не уютную обстановку в доме, а некое подобие хирургического кабинета.

Самыми популярными и приятными по ощущениям являются модели с Т=4000-4500К, что соответствует нейтральному или белому естественному свету.

Еще не забывайте про индекс цветопередачи. Это способность света отображать реальные цвета предмета.

Измеряется этот параметр индексом CRI.

Относительно хороший источник света должен иметь CRI>80. Качественные модели обладают CRI>90.

Не покупайте лампочки в жилые помещения с меньшими параметрами. Особенно эта величина важна в продовольственных магазинах и картинных галереях.

При неправильном освещении из сочных и вкусных продуктов можно получить совсем не привлекательного вида товар.  Либо одной единственно неправильно подобранной лампочкой испортить всю работу художника.

Впрочем, данное правило одинаково действует и в обратную сторону.

Ошибка №7

Запасные лампочки

Всегда покупайте про запас светодиодные лампочки той модели, которую вы изначально выбрали.

Дело в том, что в нашем быстроизменяющемся мире, всего через год-два вы просто не сможете приобрести в точности те же самые экземпляры. Производители в погоне за тенденциями и дабы не потерять растущие рынки, очень быстро модернизируют всю линейку.

В итоге через год вы приходите в магазин, чтобы заменить сгоревшие лампочки, а вам говорят: “Извините, поставщик больше не производит данную модель. Но мы вам можем предложить наши последние умные разработки!”

А зачем это вам, если они не подходят по параметрам или дизайну к существующим светильникам?

Поэтому лучший способ избежать проблем на несколько лет вперед, это заранее купить запасные экземпляры.

3 крутых светильника из светодиодной ленты своими руками.

Светодиодная лента является поистине универсальным источником освещения.

Однако большинство из нас просто приклеивают ее на стену или потолок, даже не подозревая, что с ее помощью можно легко создать удивительные по форме и функциональности светильники.

Такие вы точно не купите ни в одном магазине. Все что для этого потребуется – в ближайших хозтоварах достать пару-тройку недорогих материалов и проявить творческий подход.

Светильник для рабочего стола

Первый светильник выглядит необычнее всего, но при этом очень полезен для тех, кто проводит долгие часы за рабочим столом, выполняя мелкую, кропотливую работу.

Самый главный материал на котором все и собрано – это алюминий. Вам понадобится тонкий лист алюминия, из которого нужно вырезать две длинные полоски.

Лист должен быть гладким, не рифленным!

Канцелярским ножом продавливаете тонкие канавки, а затем многократно сгибая полоску туда-сюда, отламываете ее от цельного куска.

Также можно воспользоваться ножницами по металлу.

Эти две полоски нужно соединить между собой. Иначе светильник получится слишком маленьким и работать с ним будет не удобно.

Сдвигаете полоски стык в стык и накладываете поверх еще один короткий кусочек такой же ширины.

Просверливаете тонким сверлышком отверстия по краям и стягиваете все на болты с гайками (М4). Подложка под лед ленту готова.

Основание светильника

Переходим к схеме подключения и проводам. Чтобы светильник имел возможность регулировки яркости, понадобится вот такой диммер на 12V.

Куда его спрятать и за что закрепить? Для этого сделаем специальные ножки.

К диммеру предварительно припаиваются два провода питания со штекерным разъемом и два свободных проводка, которыми мы в дальнейшем и подключим светодиодную ленту.

Сам диммер будет замурован в раствор цемента (не удивляйтесь, далее все увидите). Поэтому его нужно как можно лучше изолировать, обмотав липкой лентой.

Для большей надежности контакты на плате можно залить клеевым пистолетом.

Ножки светильника делаются из двух небольших пластиковых коробочек.

Помещаете внутрь одной диммер, выводите два провода наружу, а разъем питания плотно приклеиваете к одной из стенок.

Чтобы это место не забилось раствором, отверстие лучше чем-нибудь закрыть.

После этого заливаете всю коробку цементом. Убедитесь, чтобы нигде не осталось никаких пустот и цемент плотно заполнил весь контейнер.

Пока раствор не схватился и не застыл, помещаете в середину коробочки один из концов алюминиевой полосы.

Чтобы она надежно сидела внутри и потом не выскочила наружу, закручиваете на конце еще пару винтиков. Они увеличат сцепление.

Для придания дизайнерской формы всей конструкции, разместите сверху раствора несколько камушков.

То же самое проделываете со вторым концом алюминия, только без всяких проводов и диммеров.

Как только цемент застынет удалите пластиковую форму.

Для придания камушкам гальки глянцевого вида нанесите на них немного лака или краски. Они будут выглядеть так, будто их только что достали из моря.

В итоге у вас должны получится довольно увесистые ножки светильника. С разъема питания не забудьте убрать заглушку.

Чтобы ножки не царапали стол, снизу приклейте четыре прорезиненные подложки.

Общий вид светильника будет выглядеть следующим образом.

Далее наклеиваете светодиодную ленту на внутреннюю сторону алюминиевой шинки.

Для такого светильника используйте только качественную ленту без эффекта мерцания и с хорошими параметрами CRI>90.

Когда лента наклеена, можно припаять к ней два свободных проводка от диммера.

Не перепутайте полярность выхода плюс и минус.

Подключаете блок питания через разъем в ножке и регулируете яркость. Как видите, светильник выглядит очень круто.

Все что находится под такой настольной “лампой” будет освещаться мягким светом, практически без теней.

Такая подсветка очень приятна для глаз и обеспечивает фантастическую видимость.

Настенный комнатный светильник

Для второго светильника нам опять понадобится немножко алюминия. Это идеальный материал для светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными муфточками с внутренней резьбой или удлиненными гайками.

Один уголок прикручиваете сверху листа, другой снизу.

Провода питания выводите наружу с другой стороны.

В итоге вся схема подключения будет выглядеть следующим образом:

Подключение Led ленты

Переходим к самой ленте. Отмеряете светодиодную ленту нужной длины согласно размерам вашего алюминиевого листа.

Всего понадобится два отрезка. Спаиваете их между собой параллельно.

После чего наклеиваете на алюминиевую подложку.

Обратите внимание, для большей безопасности в местах пайки контактов, под ленту желательно поместить бумажный скотч.

Он будет выступать в роли изолятора и предотвратит возможное замыкание на корпус.

Технически светильник почти готов. На него можно подать напряжение и включить тумблер.

Однако выглядит все это довольно непривлекательно. Кроме того, прямое излучение светодиодов без рассеивания не очень полезно для глаз.

На помощь приходит ацетатная бумага или гитарный лист. Такая прозрачная пленка разной плотности используется в кулинарии для создания декора.

Однако из-за того, что листы изначально идут прозрачными, придется отшлифовать их с обоих сторон наждачкой, там самым придав матовый оттенок.

Всего понадобится два листа. Загибаете их концы и приклеиваете к алюминиевой подложке с обратной стороны.

При этом один лист загибается чуть дальше, другой чуть ближе. Чтобы в итоге они оказались на разном расстоянии от светодиодной ленты и между ними был промежуток.

Вот теперь ваш светильник действительно готов. С рассеивающими листами это похоже на дорогую настенную лампу.

Просверливаете сзади отверстия и вешаете ее на любую поверхность в доме. Вертикальное позиционирование предпочтительнее.

В темноте светильник выглядит шикарно, современно и дорого. Вы можете собрать не один, а два, три, четыре таких светильника, подключить их последовательно через разъемы и полностью осветить всю комнату.

Мощный светильник на большую площадь

Для третьего светильника возьмите алюминиевую трубку длиной 11см и диаметром примерно в 1см.

В один конец трубки должен плотно закручиваться винт, а в другом конце просверливаете отверстие. Всего заготовьте 4 таких стержня.

После этого возьмите два длинных уголка (более 1 метра каждый) и просверлите отверстия на его концах.

Стержни прикручиваются через эти отверстия к уголкам. Это будет несущая основа рамы светильника.

Самодельный рассеиватель

Следующее что вам понадобится — это фольга. Она продается в рулонах для запекания.

Разматываете рулон и аккуратно заминаете фольгу по всей площади, чтобы получилась максимально мятая, шершавая структура.

Чтобы случайно не проделать дырку ногтями, одевайте перчатки.

После этого фольгу нужно наклеить на большой кусок картона. Возьмите его из-под какой-нибудь коробки от телевизора или другой бытовой техники.

Только не разглаживайте фольгу при наклеивании. Очень важно сохранить грубую текстуру поверхности.

В конечном итоге у вас должен получиться вот такой квадрат. Размеры квадрата должны совпадать с размерами двух уголков, подготовленных ранее.

По краям этого картона с фольгой, на болты с гайками крепите алюминиевые уголки с трубками.

Это будет заготовка под корпус светильника.

Подключение ленты и проводов питания

Для размещения непосредственно светодиодной ленты понадобятся еще 5 уголков. Измеряете ширину получившегося квадрата и отрезаете их по данным размерам.

С каждого конца уголка делаете по два отверстия d-4мм, а саму ленту приклеиваете во внутрь.

После этого продеваете электрический провод сначала через отверстия в трубках, а далее через уголки.

Натягиваете провод как струну и фиксируете в трубке с помощью клеевого пистолета.

С одной стороны провод обрезается, с другой остается небольшой запас для подключения питания. В итоге получается вот такая конструкция.

Чтобы уголки не бегали по “струнам” их тоже фиксируете клеем.

После того как клей застыл, срезаете кусочек изоляции на проводе, оголяя медную жилу.

Ее нужно спаять отдельным проводком с одной из контактных площадок на светодиодной ленте.

Проделываете все это поочередно с каждой Led лентой. Плюс соединяется с одной стороны светильника, минус с другой.

По одной струне у вас будет подаваться “ + ”, по другой “ — ”.

Длинные обрезки снизу панели подключаются к кабелю питания 12В.

Вся панель вешается на два гвоздика на стену через просверленные отверстия в несущих уголках. Без подачи напряжения этот светильник не выглядит так потрясно, как два предыдущих.

Но стоит включить свет, как все кардинально преображается.

Главный плюс такого освещения – отсутствие бликов от светодиодов. Свет от светильника получается очень мягким и рассеянным.

И все это без каких-либо фильтров или матовых крышек. Вы спокойно можете смотреть прямо на панель и глазам не будет дискомфортно.

Фольга хаотично рассеивает лучи в разных направлениях, а за счет большой площади одним светильником можно осветить целую комнату.

Фактически излучаемый свет очень близок к свету из окна. При правильном подборе цветовой температуры светодиодной ленты можно получить эффект летнего солнышка.

Источник — DIY Perks

Замена светильников на светодиодные (переделка люминесцентных ламп)

СодержаниеПоказать

Появление светодиодных ламп вытеснило значительное количество других осветительных приборов. Даже популярные люминесцентные светильники постепенно отдают свои позиции. Светодиоды имеют массу преимуществ, стимулируя пользователей осуществить скорейшую замену.

Можно ли заменить люминесцентный светильник на светодиодный

Люминесцентный светильник действительно можно заменить на аналогичный по мощности светодиодный прибор. При этом пользователю не потребуются особые навыки или инструменты.

Использование светодиодов вместо люминесцентных ламп (ЛЛ) дает серьезную выгоду. Сокращается потребление энергии, обеспечивается лучшая стабильность, нет вредного воздействия люминесцентных схем.

Как правильно выбрать светодиодные лампы

Выбирая светодиодную лампу, необходимо учесть назначение, конструкцию и тип цоколя. Лучше обращать внимание на продукцию известных производителей Армстронг, Maxus, Philips и др.

Виды цоколей

По назначению различают следующие виды:

1. Бытовые. Используются в административных или складских помещениях.
2. Дизайнерские. Представлены функциональными лентами и применяются для создания эффектной подсветки.
3. Уличные. Освещают дороги, пешеходные зоны и придомовые участки.
4. Прожекторные.
5. Декоративные. Компактные модели для установки в небольшие светильники.

Виды цоколей

Типы конструкции:

1. Традиционные. Устройства с обычными цоколями.
2. Направленные. Устанавливаются в прожекторы и уличные фонари.

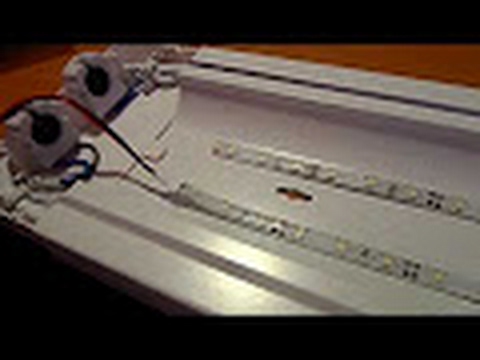

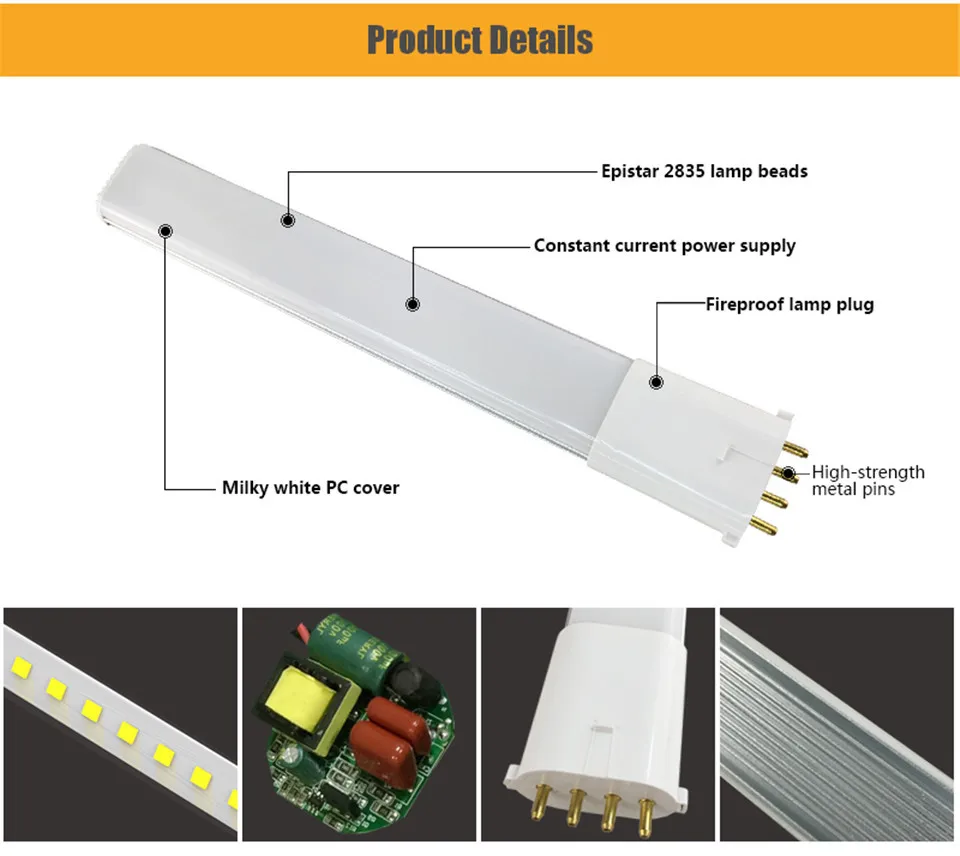

3. Линейные. Заменяют привычные цилиндрические люминесцентные элементы.
4. С линзами. Монтируются в приборы накаливания.

Диодные светильники выполнены по линейной системе

Цоколи на устройствах могут быть любыми. Этот параметр практически не отличается от аналогичного в других осветительных приборах. Соединение с патроном возможно при помощи стандартной резьбы или штырьков (например, G13).

Читайте также

Разновидности энергосберегающих ламп



Инструкция по замене люминесцентных трубок

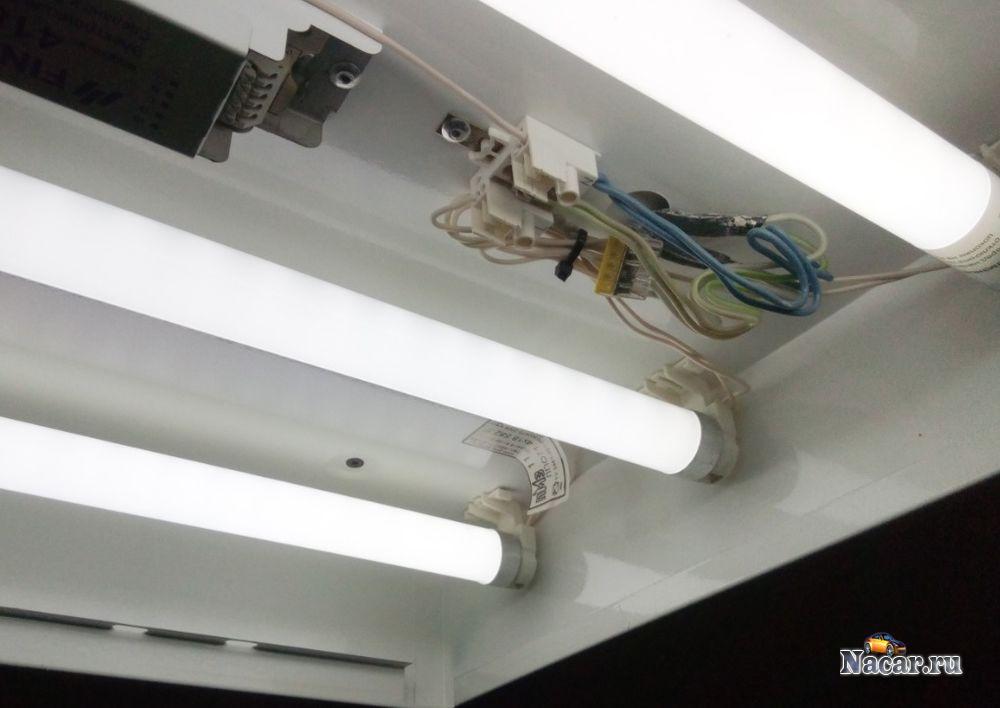

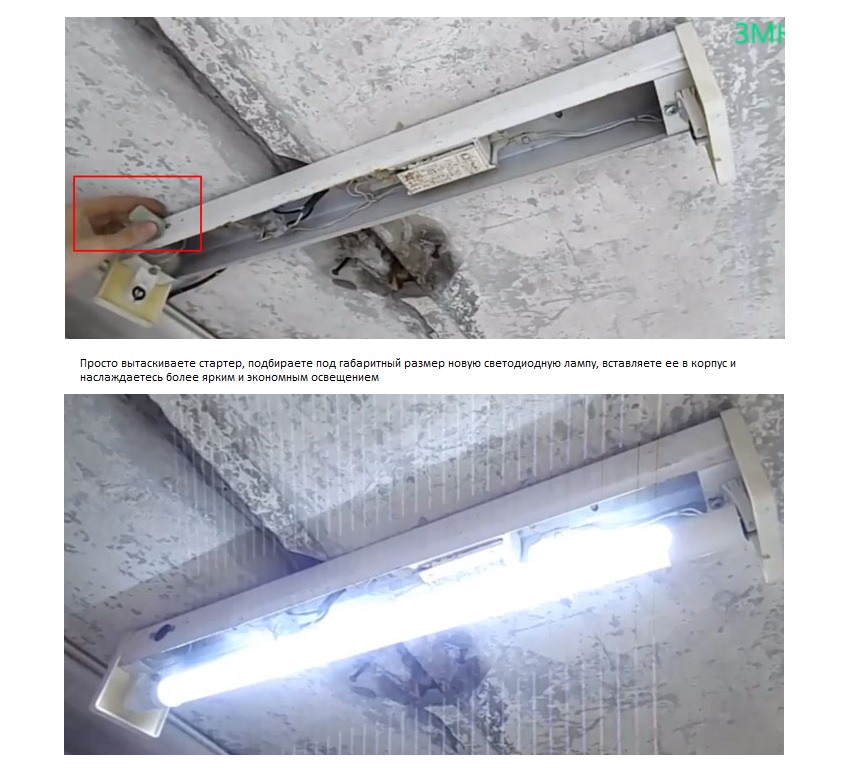

Замена люминесцентных светильников на светодиодные состоит из шагов:

1. Отключается подача тока на устройство. Убедитесь в эффективности действия, используя индикаторную отвертку.
2. Со светильника снимается крышка.
3. Из конструкции убираются конденсатор, стартер и дроссель. Иногда пускорегулирующая аппаратура (ЭПРА) может быть объединена.
4. Отделяют подключенные к патрону провода, соединяют их с нулевым и фазным кабелями.
5. Оставшуюся проводку удаляют или изолируют.
6. К соответствующим проводам подключается трубка.

Процедура замены осветительного оборудования

Особенностью люминесцентных ламп дневного света является равномерное распределение света во все стороны. Светодиоды же выделяются направленным свечением и требуют некоторой регулировки. Лучше всего использовать поворотные цоколи, которые позволяют направить свет в нужную сторону.

Схема замены светодиодных ламп

Схема подключения светодиодной лампы

Приборы состоят из нескольких основных компонентов:

• печатная плата с диодами;
• блок питания;
• цоколь;
• плафон;
• корпус.

Устройство линейной светодиодной лампы

Наличие встроенного блока питания предусматривает возможность подключения устройства напрямую в сеть с напряжением 220 вольт без дополнительного оборудования.

Поэтому схема подключения имеет максимально простой вид, отраженный на рисунке ниже.

Схема подключения ЛЛ

Вместо обычной лампы можно использовать светодиодную ленту. Монтаж в этом случае происходит таким же образом. Однако ленты не содержат встроенного блока питания, так что его нужно подключить в цепь отдельно.

Рекомендуем к просмотру

Плюсы и минусы замены

Переделка светильника под светодиодную лампу вместо люминесцентной имеет особенности, которые лучше учесть на этапе подготовки.

К преимуществам относят:

1. Процесс переделки занимает минимум времени.
2. LED–лампы не требуют обслуживания. Достаточно время от времени очищать плафон от пыли и изредка заменять трубки.
3. По сравнению с люминесцентными лампами светодиоды потребляют на 60% меньше электроэнергии. Впечатляющая экономия, которая быстро окупит стоимость прибора.
4. Светодиоды отличаются повышенным ресурсом, который может достигать 40 000 часов.
5. При использовании светодиодных трубок не возникает неприятных мерцаний или пульсаций, оказывающих негативное воздействие на органы зрения. Это особенно важно при организации освещения в школах.
6. Внутри светодиодной лампы нет вредных веществ и она не требует утилизации после поломки. Прибор абсолютно безопасен для человека и окружающей среды.
7. Даже при значительных падениях напряжения в сети (до 110 В) светильник продолжит функционировать как при 220 В.
8. Доступен широкий спектр цветовых температур, что позволяет легко создавать подходящее освещение.

Самый очевидный плюс это экономия электроэнергии

При этом стоит учитывать и недостатки светодиодов:

1. По сравнению с другими лампами самые дорогие.
2. Со временем характеристики светового потока светодиодов снижаются по причине деградации кристаллов.
3. Светодиодные светильники работают узконаправленно, что не всегда удобно. Вместо одного люминесцентного может потребоваться несколько светодиодных приборов.
4. Цветовая температура не всегда находится на нужном уровне. Зачастую света недостаточно для комфорта.
5. При работе светодиоды довольно сильно нагреваются. В конструкции лампы должен быть радиатор отвода тепла, который не только усложняет конструкцию, но и влияет на цену.

Рекомендуем к прочтению: Что лучше — светодиодная или энергосберегающая лампа

Практически все указанные минусы можно сгладить использованием качественной схемы. Переделать светильник под светодиодные лампы все-таки рекомендуется, поскольку выгод от такого решения будет больше.

Как заменить в светильнике лампы светодиодными

В настоящее время офисы, магазины и цеха промышленных предприятий, как правило, освещаются светильниками с люминесцентными лампами дневного света, в которых в качестве пускорегулирующего устройства используется балластный дроссель.

По сравнению с лампами накаливания люминесцентные лампы в пять раз экономичнее, срок службы у них в несколько раз больше, но, тем не менее, периодически их приходится заменять и нести расходы на покупку новых ламп и стартеров, оплату услуг электрика и утилизацию. К большому недостатку старых светильников также относятся низкий КПД (50% энергии теряется на балластном дросселе), мигание ламп при их старении и появляющийся дребезжащий шум балластного дросселя частотой 50 Гц.

В современных светильниках с люминесцентными лампами вместо балластного дросселя применен электронный балласт (пускорегулирующий аппарат), благодаря которому КПД стал более 90%, мигание ламп и шум больше не доставляют дискомфорт, но остальные недостатки остались. Примером таких светильников может служить модельный ряд ЛПО и ЛВО прямоугольной и квадратной формы (для потолков вида Armstrong) российского завода «Ксенон». Светильники дешевые и качественные, в моем кабинете на работе висят четыре двойных светильника, установленных более двух лет. Пока заменять лампы и ремонтировать светильники не приходилось.

Устройство линейных светодиодных ламп

В продаже появились светильники нового поколения, по габаритным размерам и внешнему виду похожие на светильники с люминесцентными лампами. Однако вместо люминесцентных ламп дневного света в них применены светодиоды. Светильники экономичны, долговечны, но пока еще достаточно дорогие.

Промышленностью освоен выпуск альтернативных LED ламп, по габаритным размерам, внешнему виду и яркости свечения, полностью соответствующих люминесцентным лампам. В качестве источника света в них используются светодиоды. Срок службы светодиодных аналогов в десятки раз больше и не требуется их утилизация. Благодаря наличию светодиодных аналогов люминесцентных ламп появилась возможность сэкономить – не покупая светильники нового поколения заменить своими руками в устаревших светильниках только люминесцентные лампы светодиодными, оставив прежнюю арматуру. Переделка старых люминесцентных светильников не требует от исполнителя высокой квалификации и при наличии инструкции ее может выполнить любой домашний мастер своими руками.

Светодиодная лампа трубка представляет собой прозрачную пластмассовую трубку, в которой установлена планка из гетинакса с распаянными на ней светодиодами и драйвер. Поэтому для светодиодной лампы трубки не требуется устанавливать внешний драйвер. Она подключается непосредственно к электрической сети 220 В.

На светодиодных лампах трубках, как и на люминесцентных трубках, установлен цоколь G13. С внутренней стороны светодиодной лампы трубки штыри соединены между собой отрезком медной проволоки, поэтому питающее напряжение можно подавать на любой из штырей. LED лампа трубка полностью адаптирована для замены в светильниках люминесцентных ламп без механической доработки их конструкции. Достаточно только провести небольшую работу по изменению разводки проводов – удалить лишние.

LED трубки выпускаются длиной 600 мм и 1500 мм, мощностью от 9 до 25 Вт, холодного и теплого света и экономят не менее 65% электроэнергии, по сравнению с люминесцентными лампами. Например, светодиодная лампа трубка мощностью 18 Вт подойдет для замены люминесцентной лампы мощностью 36 Вт. Так что есть возможность подобрать LED трубку для замены при переделке любого светильника. При этом если модернизируемый светильник недостаточно освещал помещение, то заодно можно увеличить яркость его свечения, установив светодиодные трубки большей мощности, или установить большее количество LED ламп.

Инструкция по замене люминесцентных трубок
LED лампами-трубками

Как снять светильник с потолка или стены

Прежде, чем приступить к модернизации светильника необходимо его отсоединить от электропроводки. Чтобы не попасть под опасное напряжение фазы, нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Хотя выключатель и должен быть установлен на размыкание фазного провода, но на практике это не всегда электрики соблюдают. Если фаза на клеммной колодке есть, то нужно найти автоматический выключатель, через который подается напряжение на светильники и временно отключить его.

На следующем шаге необходимо провода подводящей электропроводки отсоединить от клеммной колодки и оголенные концы заизолировать изоляционной лентой.

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто — зеленого цвета. Как правило, он прижат винтом к оголенному от краски месту корп

Как заменить люминесцентную U лампу светодиодами

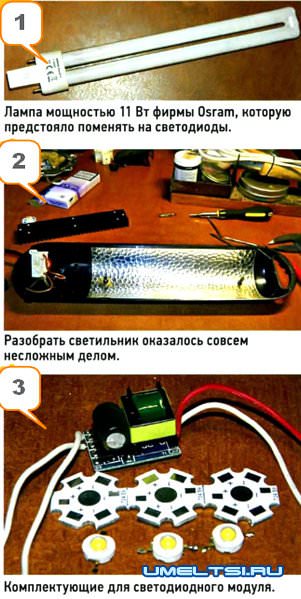

Современная малогабаритная настольная лампа, которая изображена на фотографии, с установленным в ней источнике света в виде люминесцентной U-образной компактной лампы, проработала несколько лет и отказала.

Со слов хозяина настольной лампы, в последнее время, когда лампа еще работала, из ее основания шел неприятный запах.

Вскрытие основания лампы сразу показало, в чем заключалась неисправность. В одной из обмоток балластного устройства обгорела изоляция. Очевидно, от перегрева или плохого качества изоляции намоточного провода катушки, произошло короткое замыкание между витками, которое и спровоцировало нагрев обмотки до высокой температуры и окончательный выход балластного устройства из строя.

Возиться с перемоткой катушек не хотелось, а готового балластного устройства для замены найти практически невозможно, тем более, что его тип был неизвестен. Поэтому решил переделать настольную лампу на современный лад – установить вместо люминесцентной лампы светодиоды, а балластное устройство заменить электронным драйвером, тем более, что для такой переделки все было под рукой.

Замена люминесцентной лампы светодиодами

В наличии имелась длинная и узкая печатная плата со светодиодами от линейной светодиодной лампы.

Драйвер в ней перегорел и от нагрева расплавил корпус-трубку. Поэтому ремонту линейная лампа не подлежала, а диоды были исправны. По ширине планка со светодиодами как раз хорошо входила в отражатель настольной лампы.

Также имелась светодиодная лампа, в которой половина светодиодов была неисправна, и ремонтировать ее не имело смысла. Плата драйвера была исправна.

Поэтому было принято решение применить для переделки настольной лампы планку со светодиодами от линейной светодиодной лампы и драйвер от светодиодной лампы Е27.

Люминесцентная U-образная трубка в отражателе удерживалась за счет пластикового фиксатора и цоколя. Для определения необходимой длины светодиодной планки лампу с цоколем необходимо было удалить. Для того чтобы добраться до цоколя люминесцентной лампы пришлось открутить один саморез и снять фиксирующую планку.

Дополнительного крепления цоколь не имел, и для его извлечения осталось только отпаять два питающих провода. Провода были многожильные достаточного сечения, поэтому их решил оставить для подачи питающего напряжения на светодиоды.

После примерки и определения длины светодиодной планки с помощью лобзика был отпилен кусок требуемой длины. Светодиоды на планке размещены по диагонали, поэтому и пришлось пилить лобзиком.

Линия распила прошла в нужном месте, печатные дорожки, соединяющие светодиоды остались неповрежденными.

Для крепления светодиодной планки были использованы имеющиеся крепежные элементы отражателя настольной лампы. Люминесцентная лампа фиксировалась с помощью привинченной саморезоми к отражателю пластмассовой скобкой, а фиксирующая крышка была привинчена к пластмассовой стойке.

В планке между светодиодов было просверлено отверстие диаметром 3 мм под саморез и сделана выборка для крепления к стойке. После проверки совпадения крепежного отверстия с отверстием в короткой стойке можно приступать к закреплению планки со светодиодами в отражателе.

Перед окончательной установкой планки со светодиодами в отражатель необходимо к контактным площадкам на ней припаять провода. Один из проводов был короткий, и его пришлось нарастить методом пайки и на место соединения надеть изолирующий кембрик. Так как провода были одного цвета, то после прозвонки мультиметром положительный провод был промаркирован с двух сторон надетыми колечками белого кембрика.

Я использовал готовую печатную плату со светодиодами. Но подобную плату несложно сделать и своими руками. При этом если применить современные одноваттные светодиоды, например LED-SMD5730-1, то достаточно распаять всего 3-5 шт. Можно также в качестве источника света вместо отдельных светодиодов использовать светодиодную ленту, наклеенную на металлическую полоску. Подбирать драйвер в каждом случае придется индивидуально.

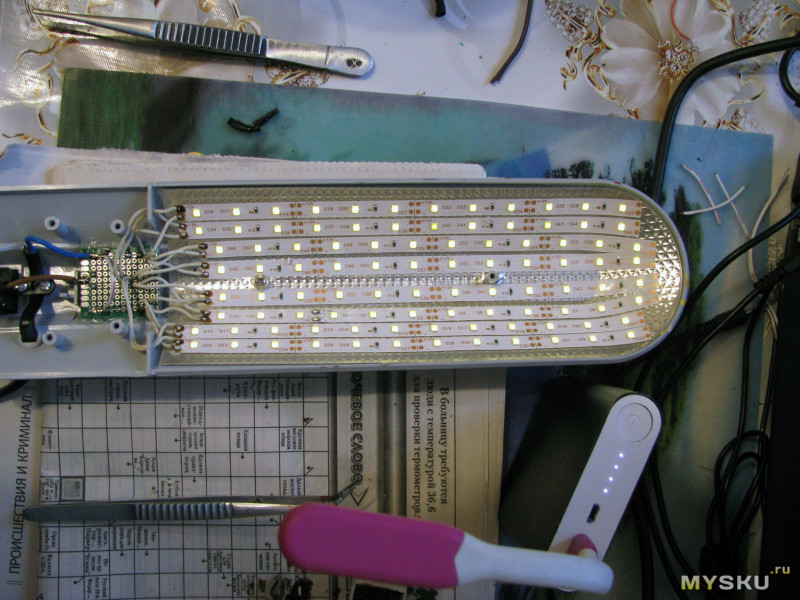

На фотографии хорошо видно как закреплена печатная плата с установленными на ней светодиодами в отражателе настольной лампы. Для того чтобы планка была удалена от дна отражателя у длинной стойки (фото слева) на нее был надет кембрик длиной, равной высоте правой короткой стойки.

Перед закреплением светодиодов в отражателе, они были проверены подключением к драйверу. Был также измерен ток потребления. На фотографии изображен отражатель с установленными в нем светодиодами. Осталось прикрепить фиксирующую крышку, предварительно надев на выступающую стойку отрезок кембрика на всю ее длину. Таким образом, зажатый между двумя отрезками трубок надежно будет закреплен и левый край планки.

Выбор и электрическая схема драйвера

Для подачи питающего напряжения на светодиоды был применен бестрансформаторный драйвер от неисправной светодиодной лампы Е27, собранный по классической электрической принципиальной схеме.

На фотографии Вы видите распайку проводов к драйверу. Провода черного цвета, идущие от светодиодной платы, припаяны к положительному и отрицательному выходам драйвера. С помощью синего и желтого проводов к драйверу подается питающее напряжение 220 В.

Электрическая принципиальная схема драйвера приведена выше. Конденсатор С1

Светодиодная лампа дневного света | Мастер-класс своими руками

Решивший идти в ногу со временем, да и сэкономить в дальнейшем свои средства я решил сделать некое полезное новшество. А точнее переделать светильники с лампами дневного света в светильники с лампами светодиодными. Срок службы высок, экономия велика, а стоимость не намного дороже. Конечно, можно купить, но купить это поверьте дороговато, по сравнению со сделанной версией.
Начнем. Купил я для начала лампу дневного света мощностью 13 ватт (понадобиться 2 штуки) и длиной где-то с полметра.

Далее купил светодиодную ленту. Не просто купил, а долго выбирал ещё, если быть точным. Светодиодных лент большое разнообразие на рынке радиоэлектронике: и цветные и белые, и мелкие и большие. Выбор свой останови на ленте с естественным светом (не холодным и не тёплым – чисто белый), мощностью 14 Вт на метр при питании 12 вольт.

Вот её схема:

Как видно из схемы светодиоды подключаются по 3 в группе. Эту схему я буду переделывать, чтобы подключить светодиодную ленту в 230 вольтам переменного напряжения без всяких дорогостоящих и не нужных преобразователей.

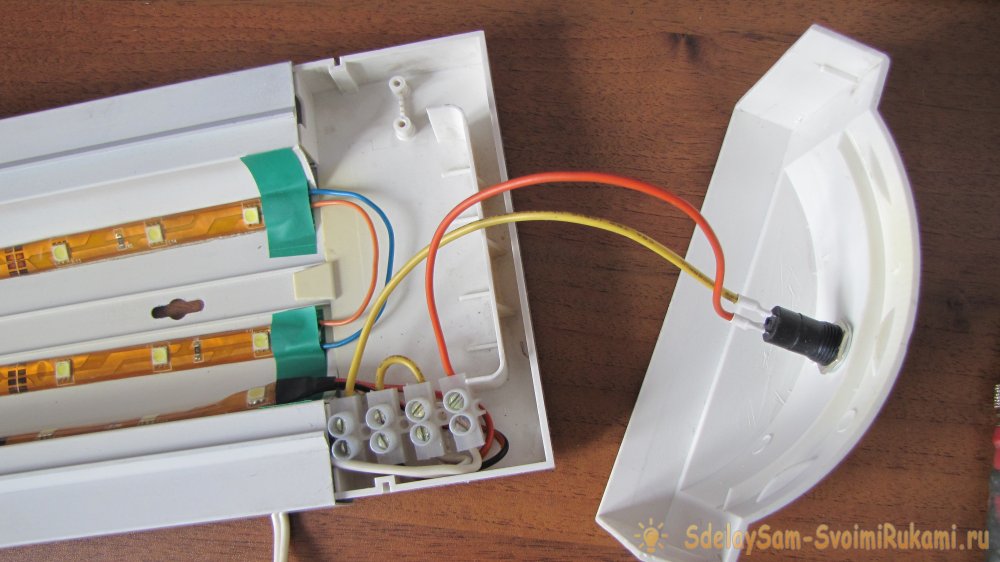

Разбираем светильник.

Видим внутри импульсный преобразователь для дневной лампы. Откладываем его недалеко – он нам ещё пригодиться.
Теперь нам необходимо произвести небольшие расчеты, чтобы подсчитать сколько групп светодиодом нам нужно для сети 230 вольт. 230 вольт после выпрямления превратиться в 250 В, а то и больше, есть такой эффект преобразования переменного напряжения в постоянное. Берем 250 вольт и делим на 12 В (так кА одна секция из трех светодиодов питается от 12 вольт), получаем 20,8333. Округляем всегда в большую сторону и берем в запас ещё секцию, и получаем 22, то есть 22 секции. В общем, будет светить 66 светодиодов. Схема подключения последовательная:

Я подключал так: вырезал ножницами кусочки и спаивал проволочкой, смотрите картинки.

Далее нам нужен выпрямитель постоянного тока, его я сделал из той же лампы. Достаем выдранный из лампы преобразователь и откусываем по конденсатор. Диоды с конденсатором находятся отдельно, так что нужно просто отломить плату в соответствующем месте, паять практически не придется, за исключением только провода.

Вот схема, если кому-то невдомек, о чем идет речь.

последовательно соединенная светодиодная лента (из 22 секций) у меня получилась в длину около метра. Естественно в один светильник это количество светодиодов заключить сложно – очень узкий, да и не нужно. Поэтому я купил два светильника, соединил последовательно, в каждый наклеил светодиодную ленту в один ряд. Лента самоклеющая с клеевым слоем, но советую дополнительно промазать суперклеем. Склеил, собрал, подключил.

О минусах ничего сказать не могу, а вот о плюсах: Светит раза в полтора лучше чем ранее стоявшая лампа на 13 ватт. Две лампы дневного света потребляли 26 ватт, а тут две потребляют менее 10 Ватт. Долговечность, надежность.
Самый большой плюс, на мой взгляд, это направленность свечения: в бок практически не светят и не слепят, а вот стол освещают отлично.

Идете в ногу со временем друзья! Всего доброго!

Как перейти от люминесцентных ламп к светодиодным

Когда дело доходит до ввинчиваемых ламп, легко преобразовать строительные светильники в светодиодные, чтобы заработать на их превосходном освещении, низком потреблении электроэнергии и гораздо более длительном сроке службы. Это связано с тем, что светодиодные лампы легко помещаются в те же ввинчивающиеся гнезда, которые используются для ламп накаливания и компактных люминесцентных ламп (компактные люминесцентные лампы), которых на полках магазинов становится все меньше.

Переделать люминесцентные светильники под светодиодные лампы сложнее.Не все люминесцентные светильники одинаковы. Также предлагается много запутанной информации о преобразовании светодиодов.

Одно можно сказать наверняка: вы можете менять люминесцентные светильники на светодиодные по одному. Это позволяет вам обновлять освещение по расписанию, которое соответствует вашему кошельку.

Если вы сопротивляетесь переходу на светодиодные лампы, имейте в виду, что лампы и балласты для люминесцентных светильников T12 становятся все реже и их становится все труднее найти.В ближайшем будущем лампочки и балласты T8 будут поставлены на одну планку. На данный момент прекращение работы ламп и светильников T5 не запланировано, но выпуск этого люминесцентного светильника планируется прекратить в будущем.

Преобразование существующих приспособлений в Instant Fit

Существует множество способов преобразования в светодиодные лампы. Самый простой — полностью заменить старые люминесцентные светильники на новые светодиодные. Тем не менее, светодиодные светильники для замены люминесцентных светильников с четырьмя лампами (8 футов длиной) (распространены в сельскохозяйственных зданиях) могут стоить вам 100 долларов или больше за единицу.

Вместо этого существует множество способов преобразовать существующий люминесцентный светильник для установки светодиодных трубок. Такие лампы официально обозначены как UL Type A и продаются под такими описаниями, как лампы мгновенной установки, plug-and-play и лампы с дистанционным управлением.

«Эти продукты предназначены для установки непосредственно в существующий светильник без необходимости его модификации», — говорит Джон Хайнек из Phillips Lighting. «Мы действительно рекомендуем, если балласт в существующем светильнике имеет возраст от 5 до 7 лет, заменить балласт при установке новых ламп.”

Преобразование балластного байпаса

Другой вариант — модифицировать существующие люминесцентные светильники, чтобы они принимали лампы UL типа B, которые обычно продаются как балластные байпасы или лампы с прямым проводом. Для этого требуется, чтобы приспособление было перемонтировано, чтобы обойти балласт, который можно оставить на месте или удалить. «Мы настоятельно рекомендуем, если прибор будет перемонтирован, пометить его, чтобы показать, что он может использовать только лампы UL типа B», — настаивает Хайнек.

Преимущество использования байпасных трубок балласта состоит в том, что вам не нужно заменять старые балласты.Это поможет вам сэкономить от 30 до 75 долларов США на новом балласте. Обязательно убедитесь, что покупаемые вами балластные байпасные трубки поставляются со схемой монтажной проводки, так как объем работы может варьироваться от того, является ли трубка односторонней или односторонней, а также двухсторонней или двухсторонней.

Хайнек говорит, что байпасные трубы балласта дороже, чем трубы с мгновенной установкой, но эта разница зависит от потребностей ваших существующих приспособлений.

Балластные байпасные лампы стоят от 15 до 40 долларов каждая, в зависимости от их светоотдачи.Например, упаковка из четырех светодиодных ламп мощностью 4000 люмен, 40 Вт и 8 футов длиной продается по 99 долларов за упаковку. Эти цены повышаются в зависимости от качества ламп. Светодиодная лампа премиум-класса с яркостью 4500 люмен продается за 29,99 доллара, а светодиодная лампа со сверхвысоким световым потоком и мощностью 6600 люмен продается за 51,95 доллара.

Для сравнения, стоимость светодиодных трубок мгновенной установки на 25% ниже, чем стоимость балластных байпасных трубок, говорит Хайнек.

Прежде чем переходить на какой-либо из типов ламп при переделке существующих люминесцентных светильников, осветительная промышленность настоятельно рекомендует вам поговорить со своим поставщиком освещения о ваших намерениях заменить лампы в старых люминесцентных светильниках.

Для этого соберите информацию об эксплуатационных характеристиках вашего старого прибора (она должна быть напечатана внутри прибора) и отнесите ее своему поставщику, чтобы обсудить варианты.

«Авторитетный поставщик может воспользоваться этой информацией и направить вас к модернизированной трубке, которая соответствует вашим потребностям», — отмечает Хайнек.

Кроме того, Philips предлагает веб-сайт (philips.com/instantfit), на котором представлена ​​обширная информация о различиях.

Наконец, не забудьте узнать у местного поставщика электроэнергии, предлагает ли он скидки за переход на светодиодные лампы, чтобы вы могли заработать на этом стимуле.

Сравнение односторонних и двухконцевых балластных байпасных труб

Переход на байпасные балластные трубы представляет две проблемы. Во-первых, промышленность предлагает как односторонние, так и двусторонние лампы. Некоторые приспособления могут не иметь подходящего гнезда (иногда называемого надгробными плитами) для установки перепускных трубок балласта.

Что касается разницы между лампами, то в случае однонаправленной лампы вся проводка идет к гнездам на одном конце светильника. Розетки на другом конце приспособления остаются неподключенными.

С двухсторонней лампой вы подключаете питающий (горячий) провод (обычно черный или красный провод) к гнездам на одном конце лампы, а нейтральный провод (обычно белый провод) к гнездам на другом конце. лампочки. При преобразовании светильника с двумя или четырьмя лампочками вы последовательно соедините все розетки на одном конце прибора с проводом питания, а все розетки на другом конце прибора — с нейтральным проводом. «Мы обнаружили, что перемонтаж двухсторонних ламп занимает на 25% меньше времени, чем разводка односторонних светодиодных ламп», — говорит Хайнек.

Розетки разные

Другая сложность, связанная с преобразованием светильника для люминесцентной лампы, связана с типом гнезда, которое в настоящее время используется в существующем светильнике. Светодиодные лампы требуют розеток без подключения к сети. Люминесцентные светильники могут иметь шунтируемые или неуправляемые розетки. На рисунке ниже показаны различия между ними.

• Шунтированные розетки получают напряжение через один комплект проводов и распределяют его по обоим контактам.
• В розетках без переключения контакты внутри розетки отделены друг от друга.

Как правило, в более старых люминесцентных лампах T12 используются гнезда без управления. В светильниках T8 и T5, в которых используются балласты с быстрым пуском, программным пуском или диммированием, обычно используются неуправляемые надгробные плиты.

В светильниках T8 и T5 с балластами мгновенного пуска используются шунтированные надгробные плиты.

Чтобы точно знать, какая розетка используется в вашем приборе, используйте вольт-омметр, чтобы определить, являются ли розетки шунтированными или нет.

Для этого выключите питание вашего прибора.Затем поверните ручку VOM в положение непрерывности. Поместите контактные точки с каждой стороны розетки. VOM загорится, прозвенит или подаст звуковой сигнал, если шунтировать розетку.

Хорошая новость в том, что замена розеток без поиска обходится довольно дешево. Стоимость надгробий без охоты в Интернете составляет от 69 центов до 1 доллара за гнездо.

Светодиодный светильник

на 220В своими руками. Как сделать светодиодную лампу?

Светодиодное освещение

позволяет значительно снизить стоимость электроэнергии.Светодиодные лампы имеют ряд преимуществ по сравнению с обычными или энергосберегающими лампами накаливания. При наличии необходимых материалов вы можете собрать этот источник освещения самостоятельно.

Преимущества и недостатки светодиодных ламп

Благодаря многочисленным достоинствам светодиоды уже давно пользуются большой популярностью. Установив в доме такое освещение, можно не только существенно сэкономить на электроэнергии, но и защитить свое здоровье.

Если сравнивать светодиодные лампы с популярными аналогами, то они отличаются:

• Слабое тепловыделение.
• Меньшее энергопотребление (питание светодиодных ламп происходит от сети) и отсутствие ультрафиолета.
• Длительный срок службы, более 10 лет.
• Малый вес.
• Быстро прогревается (почти секунда).
• Экологически чистый.

Единственным недостатком таких ламп является их цена, которая намного превышает стоимость популярных аналогов.

Светодиодный светильник на 220В своими руками

Имея определенные знания в области электротехники, такой осветительный прибор можно изготовить самостоятельно без использования сложного оборудования.Самостоятельно собранный светодиодный светильник на 220В дает возможность сэкономить на покупке осветительных приборов.

Сделать или купить?

Светодиодный светильник — лучшее решение для освещения помещения. Но как лучше: купить готовые модели или сделать их самостоятельно? Давайте посмотрим на плюсы обеих сторон.

Преимущества самодельных светодиодных ламп

• Этот способ получения светодиодного освещения самый дешевый.
• Простая схема сборки позволяет выполнить эту работу самостоятельно даже начинающим электрикам.
• При правильной сборке своими руками эффективность свечения не будет уступать приборам заводского производства.
• Чтобы самодельная светодиодная лампа заработала, потребуется 220 В. Как известно, проблем с этим совершенно не возникает.

Какие продукты самые лучшие?

• Гарантия качества продукции. Но это только при условии, что покупается продукция проверенных производителей.
• Более длительный срок службы, в несколько раз больше, чем у обычных ламп накаливания.
• Качественное освещение помещения.
• Гарантия от производителя. Есть производители, которые возвращают деньги за лампочку или обменивают ее на новую в случае неисправности или обнаружения заводской неисправности.

Но нужно понимать, что приобретенная светодиодная лампа будет стоить намного дороже, чем сама по себе. Итак, выбор за вами. Далее рассмотрим, как сделать полноценный светодиодный светильник на 220В своими руками.

Как сделать светодиодную лампу из энергосберегающей лампочки

Процедура изготовления такого устройства специалистами может занять не более часа при наличии заранее подготовленной платы.Самодельная светодиодная лампа на 220 вольт прослужит довольно долго.

Для работы необходимо приобрести следующие детали:

• Лампа энергосберегающая обыкновенная (горелая горела).
• Для крепления диодов понадобится стеклоткань.
• Поваренная соль и медный купорос.
• Набор радиодеталей, необходимых для схемы.

Из многослойного стекловолокна вырезается круг небольшого диаметра (идеально подходит для диаметра 30 мм). Для нанесения на будущий контур дорожки можно использовать самый обыкновенный женский лак для ногтей.Чтобы снять плату, ее необходимо поместить в раствор с хлоридом натрия и сульфатом меди. Консистенция его должна быть следующей: поваренная соль — две ложки, медный купорос — одна ложка. Все компоненты необходимо залить горячей водой, тщательно перемешать и поместить в получившийся состав будущей платы. Чаще всего достаточно одного дня, чтобы села вся медь с платы. Останется только участок, покрытый лаком.

С помощью растворителя удалите остатки лака.Далее в плате проделываются отверстия под радиоэлементы. Сначала его нужно получить. Теперь, когда все подготовительные работы завершены, можно приступать к окончательной пайке.

При разборке старой лампы необходимо соблюдать осторожность. Затем нужно удалить все внутренности. Не забудьте оставить только два провода припаянными к патрону лампы. После отключения всех внутренностей к двум проводам припаивается цепь. Для фиксации карты внутри пластикового корпуса лампы используется термоклей.

Изготовление светодиодной лампы из люминесцентной лампы

Подумайте, как сделать лампу, используя люминесцентную

Как выбрать правильную УФ-лампу для ваших нужд неразрушающего контроля [Контрольный список]

Узнайте четыре основных момента, которые следует учитывать при поиске для новой лампы УФ-А для флуоресцентного пенетранта или магнитопорошкового контроля.

Дэвид Гейс, менеджер по продукту

Промышленность общего освещения приняла светодиоды как предпочтительную технологию по сравнению с лампами накаливания и люминесцентными лампами из-за большей гибкости и меньшего количества проблем с безопасностью.Тем не менее, сообщество по неразрушающему контролю отстает от внедрения светодиодов из-за особых требований к освещению и проблем, связанных с флуоресцентными методами, такими как проникающая жидкость или проверка магнитных частиц.

С учетом того, что в последние годы истек срок действия нормативных требований для неразрушающего контроля, а также достигнут прогресс в технологии и производстве светодиодов, высокоинтенсивные светодиодные источники света УФ-А теперь являются идеальным решением для профессионалов в области неразрушающего контроля.

Хотя гибкость является одним из основных преимуществ светодиодной технологии для неразрушающего контроля, это также означает, что требуется больше деталей для определения правильных характеристик для неразрушающего контроля.Чтобы лампа могла использоваться при флуоресцентном проникающем контроле или контроле магнитных частиц, необходимо учитывать множество факторов.

1. Пиковая длина волны и спектр излучения

Пиковая длина волны является наиболее важным фактором при выборе светодиодной лампы для люминесцентного контроля.

Когда были созданы формулы для пенетрантов и материалов с магнитными частицами, источником УФ-А по умолчанию были пары ртути, которые производили единственный пик УФ-А при 365,4 нм, линию элементарного излучения ртути.Следовательно, все флуоресцентные пенетранты и материалы с магнитными частицами настроены на флуоресценцию в УФ-А на длине волны 365 нм.

Пиковая длина волны светодиодов может изменяться и зависит от отдельных светодиодов, используемых при производстве УФ-лампы. Чтобы убедиться, что светодиодная УФ-лампа производит флуоресценцию в проникающих веществах и материалах с магнитными частицами, светодиоды должны иметь максимальную длину волны в диапазоне 360–370 нм.

Также важно учитывать спектр излучения УФ-А, поскольку излучение УФ-А светодиода намного шире, чем испускаемое парами ртути.В конце спектра присутствует некоторое излучение в диапазоне видимого света выше 400 нм, которое можно наблюдать как глубокий фиолетовый свет от лампы. Контроль флуоресцентным пенетрантом и магнитными частицами проводится в темноте для увеличения контраста, а загрязнение в видимом свете ухудшит качество контроля. Для проверок на соответствие аэрокосмическим спецификациям, таким как ASTM E3022, Nadcap AC7114 и Rolls-Royce RRES, эти темно-фиолетовые блики неприемлемы. По этой причине любая лампа, используемая для аэрокосмической инспекции, такая как EV6000, должна включать пропускающий фильтр UV-A для блокировки видимого излучения.

Узнайте больше о том, почему ASTM E3022 требует пропускного фильтра UV-A.

2. Профиль луча и рабочее расстояние

При использовании светодиодных ламп вы не ограничены одной конфигурацией для выполнения всех проверок неразрушающего контроля. Лампы могут быть разработаны для конкретных приложений и целей.

Лампы, предназначенные для осмотра крупным планом, будут иметь интенсивное сфокусированное пятно, но небольшую площадь луча. Площадь луча светодиодной лампы UV-A — это мера того, какая площадь поверхности превышает минимальную мощность излучения 1000 мкВт / см2, необходимую для проверки.Чтобы получить широкую область луча, необходим массив светодиодов.

Однако, если массив используется слишком близко к проверяемой поверхности, в результате образуются яркие и тусклые пятна. Это компромисс между рабочим расстоянием и площадью луча.

Лампы с небольшой площадью луча полезны для осмотра труднодоступных мест, таких как отверстия, сварные соединения и внутренние поверхности. Но при использовании на больших конструкциях малый луч может создать «туннельное зрение», когда инспектор фокусируется на одной области, а указатели за пределами зоны луча можно легко пропустить.

Лампа с большой площадью луча будет обеспечивать УФ-А-излучением периферийную зону контроля. Это позволяет инспектору быстро находить и идентифицировать флуоресцентные индикаторы в периферийной области для более тщательного изучения.

Рабочее расстояние светодиодной лампы UV-A — это минимальное расстояние, необходимое для равномерного покрытия.

При размещении очень близко к поверхности отдельные светодиоды в матрице будут излучать отдельные лучи с тусклыми областями между ними. Такое неравномерное покрытие ухудшает качество проверки и может привести к пропущенным показаниям.Но когда лампа отодвигается от поверхности, лучи отдельных светодиодов сливаются в гладкий ровный профиль.

Осмотр следует проводить только в том случае, если лампа расположена дальше минимального рабочего расстояния.

Ознакомьтесь с ассортиментом светодиодных УФ-ламп Magnaflux для неразрушающего контроля.

3. Источник питания

Светодиодная лампа UV-A, работающая при низком напряжении, может работать от батареи в течение нескольких часов. Это делает лампу очень портативной, а полевые проверки становятся быстрыми и простыми.

Однако лампы с батарейным питанием вызывают опасения, поскольку интенсивность светодиода напрямую связана с напряжением и током питания. При использовании батареи напряжение и ток падают, образуя характерную кривую разряда. В случае светодиодной лампы УФ-А это может привести к снижению интенсивности со временем, в конечном итоге упав ниже минимальных требований в 1000 мкВт / см ² .

Лампы

Advanced содержат цепи постоянного тока, контролирующие разряд аккумулятора. Эти лампы автоматически выключатся, если они не могут поддерживать минимальную интенсивность 1000 мкВт / см ² .Знание типа аккумулятора и кривой разряда важно для обеспечения контроля качества светодиодных УФ-ламп с батарейным питанием.

4. Требования к сертификации

В разных отраслях промышленности существуют разные требования к проверкам и допуски.

В аэрокосмической отрасли неразрушающего контроля, включая флуоресцентный пенетрант и контроль магнитных частиц, есть спецификации высокого уровня по всем аспектам процесса. После пяти лет исследований в ASTM E3022 были установлены аэрокосмические требования к светодиодным УФ-лампам.Этот стандарт обеспечивает производителям ламп базовые характеристики для использования при проверке люминесцентных ламп.

Светодиодная УФ-лампа, сертифицированная производителем в соответствии с ASTM E3022, как и ручная УФ-лампа EV6000, приемлема для использования всеми авиакосмическими компаниями и производителями оригинального оборудования и соответствует критериям аудита Nadcap. Однако эти требования применяются только к лампам, используемым для окончательной аэрокосмической инспекции. Лампы, используемые где-либо еще в процессе, например, на станциях промывки или ополаскивания пенетрантами, обычно не требуют полной сертификации ASTM E3022.

Для неавиационно-космических отраслей, таких как сварка, энергетика, трубопроводный контроль или полевые проверки, существует меньше требований к сертификации. Более жесткие промышленные проверки часто проводятся в неидеальных условиях, поэтому требуется более интенсивное УФ-А, чтобы флуоресцентные индикаторы были видны. Однако исследования показали, что интенсивность УФ-А выше 10 000 мкВт / см ² на расстоянии 15 дюймов / 38 см может вызывать выцветание флуоресцентных красителей и пигментов.

Светодиодная лампа для промышленного применения, такая как недавно выпущенная ультрафиолетовая лампа с двойным светом EV6500, должна иметь сертификат соответствия производителя, который включает максимальную интенсивность УФ-А, регулируемую ниже 10 000 мкВт / см ² .Сертификат также должен включать максимальную длину волны в диапазоне 360–370 нм, чтобы гарантировать, что лампа имеет правильный спектр излучения для индукции флуоресценции.

Узнайте о нашей стационарной светодиодной УФ-лампе для неразрушающего контроля.

Светодиодные лампы

являются ценным достижением в области неразрушающего контроля, обеспечивая большую гибкость в конструкции и применении, а также повышенную безопасность. Однако при выборе подходящей светодиодной лампы УФ-А для флуоресцентного контроля необходимо учитывать множество факторов.При использовании светодиодных ламп необходимо учитывать такие факторы, как спектр излучения, площадь луча и источник питания. Требования к сертификации также важны для аэрокосмической и других отраслей с высокими техническими характеристиками.

Внимательно изучив свои потребности в тестировании, прежде чем вкладывать средства в светодиодную УФ лампу, специалисты по неразрушающему контролю могут быть уверены, что они получают правильный инструмент, который поможет сделать их флуоресцентные пенетрантные тесты и проверки магнитных частиц быстрее и эффективнее.

No related posts.
