Схема подключения выключателей без распределительной коробки

Просматривая статистику своего сайта заметил, что многие посетители ищут в интернете схему подключения выключателей без распределительной коробки. Почему они отказываются от нее? Думаю что просто хотят исключить соединения (скрутки) проводов, которые являются слабым звеном во всей схеме. Нет дополнительного соединения проводов - нет плохого контакта, нет окисления проводов, нет неисправностей, связанных с плохим качеством ее расключения. Подключить люстру с выключателем света без распредкоробки вполне возможно. Ниже вы найдете схемы подключения одноклавишного и двухклавишного выключателей без распределительной коробки, а также узнаете плюсы и минусы такого монтажа.

Схема подключения одноклавишного выключателя без распределительной коробки

Такая схема подразумевает собой отсутствие дополнительных скруток проводов между распределительным щитом, выключателем и светильником.

От щитка питания идет двухжильный провод если нет заземления и трехжильный если оно есть. Нам нужно фазный проводник довести целым до выключателя, а нулевой проводник до светильника. Для этого доводим целый провод до светильника. Затем разделываем его до места разделения жил. Обычно это прямо над выключателем. Это нужно для того, чтобы нулевой проводник остался у светильника (его уже можно сразу подключить), а фазный проводник спустился к выключателю. В этом случае получается, что разделывать кабель приходится на несколько метров, в зависимости от расстояния до светильника от выключателя.

Теперь необходимо фазу от клавиши выключателя довести до контакта "L" светильника. Для этого можно использовать одножильный проводник такого же сечения как и двухжильный. Трасса прохождения его будет примерно такая: от выключателя вверх по стене, затем по потолку до светильника.

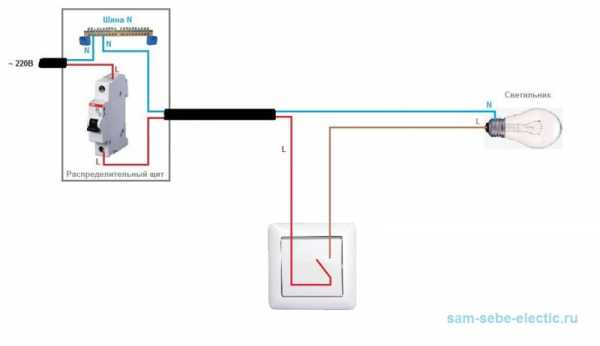

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Как быть, если у вас люстра многорожковая и вы хотите ее подключить к двухклавишному выключателю без распределительной коробки?

Тут тоже сложного ничего нет. Провод, идущий от щитка прокладываем и разделываем также, как описано выше для одноклавишного выключателя. На схеме ниже он обозначен "Провод 1".

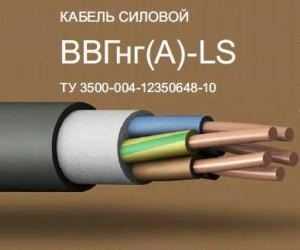

Теперь нужно от выключателя к люстре вести уже две жилы с разных клавиш. Для этого можно уже использовать полноценный двухжильный кабель. На схеме ниже он обозначен "Провод 2". Разделываем его на 5-10 см. В выключателе подключаем жилы на отходящие контакты. Эти провода будут фазными проводниками, когда клавиши выключателя будут переведены во включенное положение. Затем провод ведем вверх от выключателя и потом по потолку к люстре. Тут опять разделываем на 5-10 см и подключаем в люстре к фазным контактам L1 и L2.

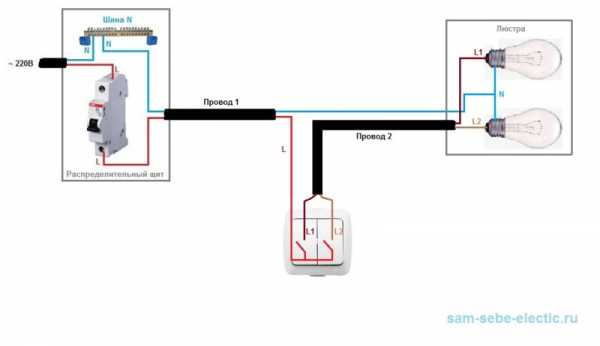

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
минимум неисправностей.

Минусами такого монтажа являются:

отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

один самостоятельный провод от щитка с "шины N" пускаем сразу на светильник на контакт "N";
фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Как то так!

Улыбнемся:

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

sam-sebe-electric.ru

Схема подключения выключателей без распределительной коробки

Подробности Опубликовано: 15 Апрель 2015 Просмотров: 9479

Схема подключения одноклавишного выключателя без распределительной коробки

Вот схема подключения одноклавишного выключателя без распределительной коробки.

Схема подключения двухклавишного выключателя без распределительной коробки

Вот схема подключения двухклавишного выключателя без распределительной коробки.

Плюсами такого монтажа являются:

отсутствие дополнительных соединений проводов, в которых часто возникают проблемы;
простота подключения, так как нет пучка проводов в распредкоробке, которые необходимо соединять между собой. Новичку тут бывает сложно разобраться, так как приходится скручивать между собой жилы разных цветов;
минимум неисправностей.

Минусами такого монтажа являются:

отсутствие наружной (двойной) изоляции на жилах кабеля, которые разделываются на несколько метров.

Хотя этот минус можно исключить путем использования одножильных проводов с хорошей изоляцией. Делаем так:

один самостоятельный провод от щитка с "шины N" пускаем сразу на светильник на контакт "N";
фазу от щитка с автоматического выключателя также самостоятельным проводом пускаем на выключатель;
от выключателя пускаем одножильный или двухжильный провод (в зависимости от количества клавиш) к светильнику.

Из записной книжки электрика:

Очень трудно найти в комнате выключатель, особенно, если он в коридоре.

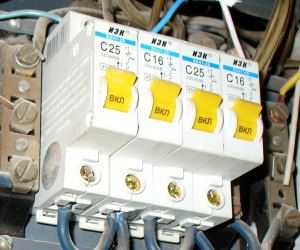

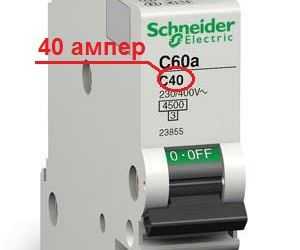

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

http://sam-sebe-electric.ru

legkoe-delo.ru

Схема подключения выключателя без распределительной коробки (вариант 2)

Уважаемые читатели сайта "Сам себе электрик", здесь хочу рассказать вам как подключить выключатель без применения распределительной коробки. В данном варианте схемы будут присутствовать соединения проводов, но они будут находиться в самой коробке выключателя. Этот способ имеет право на жизнь и он позволяет сэкономить трудозатраты на сверлении стен коронкой. Ниже вы найдете наглядные фотографии снабженные необходимыми пояснениями, которые помогут вам понять и самим реализовать данную схему подключения выключателя без распределительной коробки.

В самом начале нам необходимо проложить все необходимые кабели. Первый должен идти от домашнего распределительного щитка или от рапредкоробки линии освещения к самому выключателю. Как правило, провода освещения крепят к потолку и спускают вниз строго вертикально на выключатель. Второй кабель необходимо проложить от самого выключателя до светильника. Таким образом получится, что в вертикальной штробе от потолка до места выключателя будут идти два кабеля.

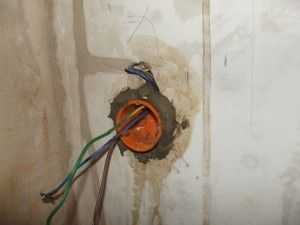

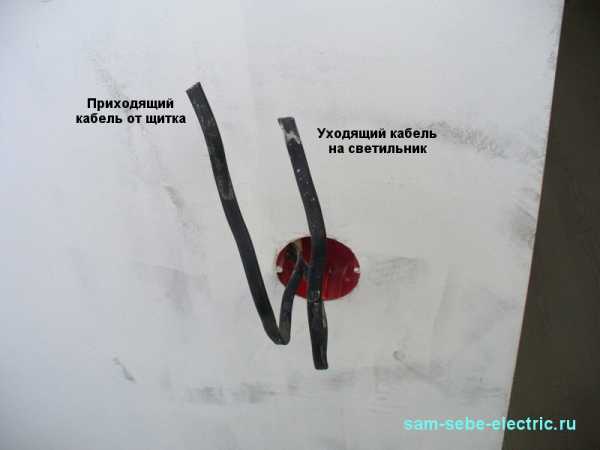

На фото ниже штроба уже заштукатурена, но хорошо видно эти два кабеля.

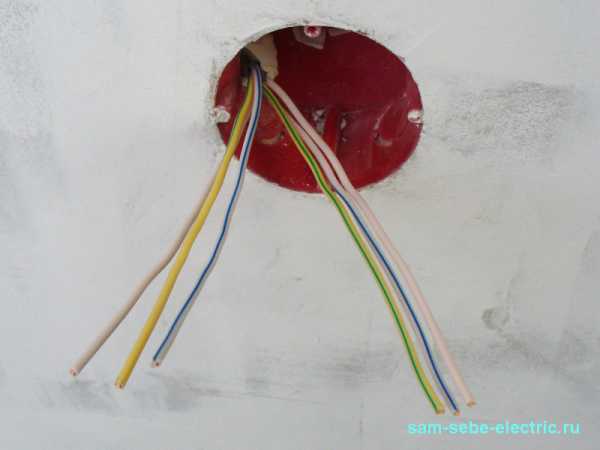

Оставляем кабель нужной длины (15 сантиметров будет достаточно) и разделываем его.

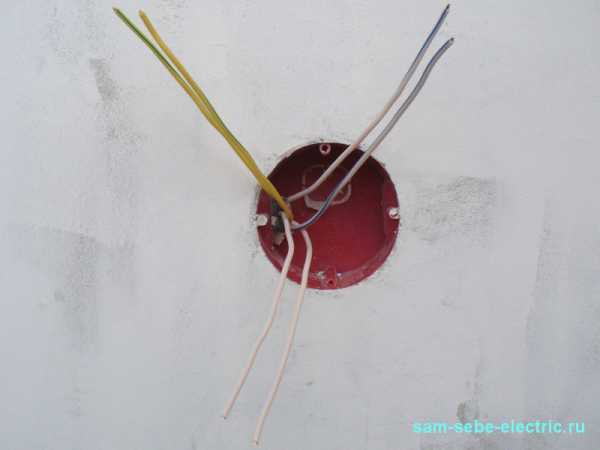

Для подключения одноклавишного выключателя все жилы смело разделяем по цветам.

Белой жилой первого кабеля будет приходить "фаза" от щитка и через выключатель будет "фаза" уходить белой жилой второго кабеля на светильник.
Голубой (бело-голубой) жилой первого кабеля будет приходить "ноль" от щитка и через соединение проводов будет сразу "ноль" уходить голубой жилой второго кабеля на светильник.
Желто-зеленой жилой первого кабеля будет приходить "заземление" от щитка и через соединение проводов будет сразу "заземление" уходить желто-зеленой жилой второго кабеля на светильник.

Для подключения двухклавишного выключателя схема будет немного другая. В двух словах: для ее реализации нужно приходящую желто-зеленую жилу от щитка заизолировать и оставить, а отходящую на светильник желто-зеленую жилу подключить к выключателю. Если не понятно и вам нужно более подробное ее объяснение, то напишите это в комментариях и я тогда распишу схему подробнее.

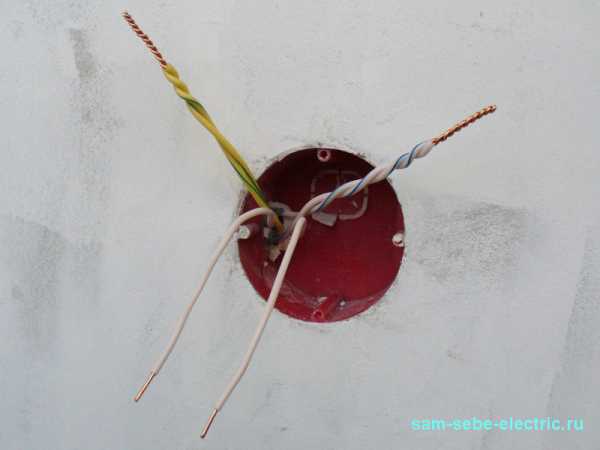

Затем рабочие нулевые и защитные нулевые проводники соединяем между собой. В данном примере я привожу соединение жил с помощью скрутки и последующей пайкой. Также предлагаю вам познакомиться и с другими способами соединения проводов.

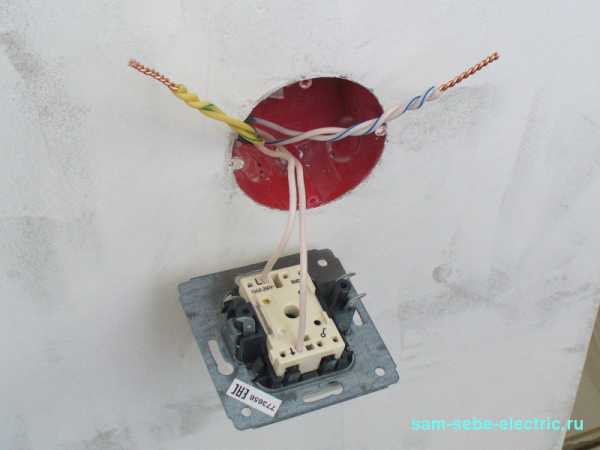

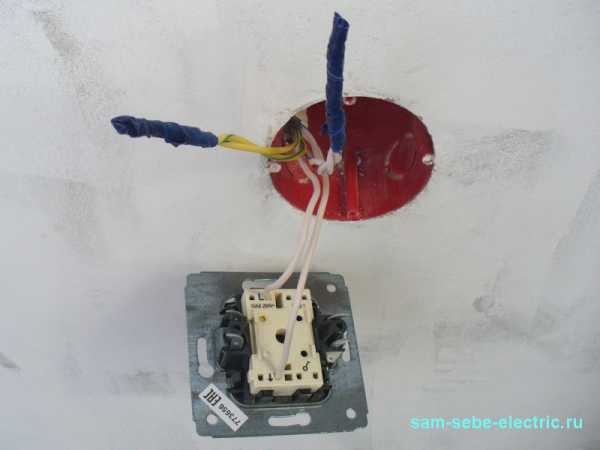

Былые жилы подключаем на контакты выключателя. Им будет размыкаться "фаза".

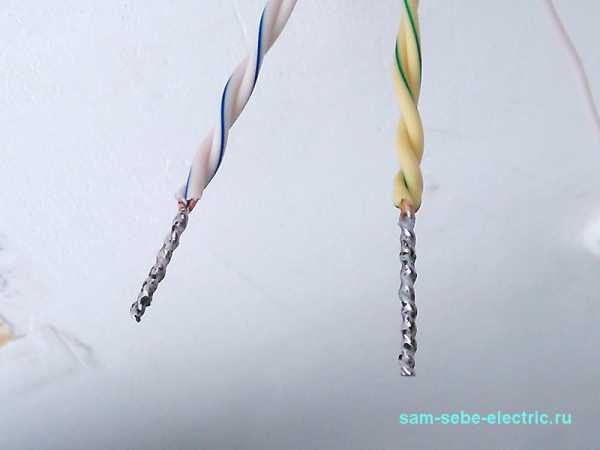

Скрутки обязательно пропаиваем.

Затем скрутки необходимо изолировать. Это можно сделать с помощью изоляционной ленты или термоусаживаемой трубки. Подробнее об этом читайте здесь.

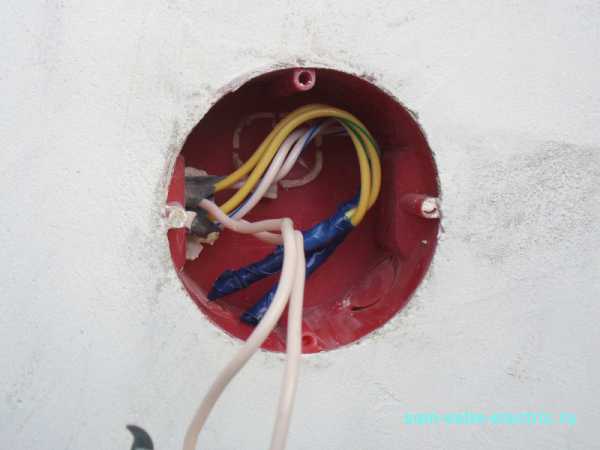

Аккуратно укладываем провода в коробку за сам выключатель.

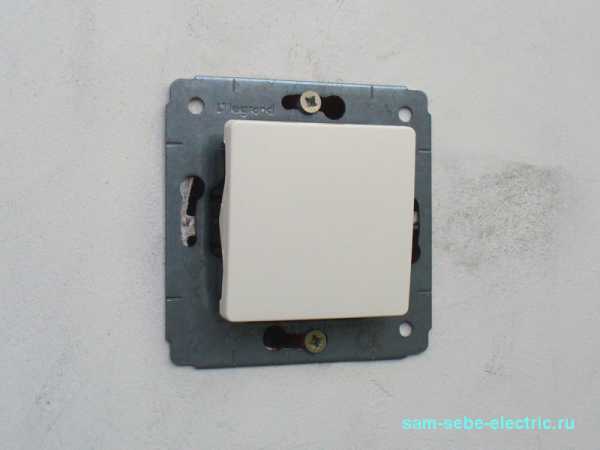

Прижимаем и ставим на место выключатель.

Крепим его саморезами к коробке.

Вот и все! Мы реализовали схему подключения выключателя без распределительной коробки. А вы используете такой способ подключения выключателя?

Улыбнемся:

Разговаривают трое хирургов.Первый:- Удобнее всего оперировать библиотекарей, т.к. у них там все расположено в алфавитном порядке.Второй:- Нет, удобнее всего оперировать электриков, т.к. у них там все различается по цветам.Третий:- Но всего удобнее оперировать автомехаников, т.к. если после операции остается что-то лишнее, то они к этому относятся с пониманием и не возмущаются.

sam-sebe-electric.ru

Проводка без распаечных коробок: схема, видео, фото

Бывают моменты в электромонтаже, когда удобнее и проще развести соединения не в распределительной коробке, а не посредственно в монтажном стакане выключателя или розетки. У такой схемы есть свои плюсы и минусы, но все же недостатков намного больше. В этой статье мы рассмотрим, что собой представляет проводка без распаечных коробок и стоит ли использовать данный вариант электромонтажа в квартире либо частном доме.

Случай из жизни

Был лично у меня случай, с клиентом вроде все обговорили, количество точек (розеток, выключателей, светильников, соединительных коробок) их местоположение, нюансы последующего монтажа проводки. Ударили по рукам, составлена смета и приобретен материал для монтажа. Согласно составленному совместными усилиями плану, произведена разводка проводов. И вот в один из дней, когда вроде бы все близится к скорому финалу, гипсокартон прикручен и малярами он зашпаклеван, а я устанавливаю раздаточные коробки и установочные стаканы, перед завтрашним монтажом фурнитуры, появляется наниматель, и ошарашивает меня своей идеей: — «Хочу над кроватью арку с подсветкой. Как это можно сделать?».

Ну строители сразу согласились, им арку делать день работы. Меня эта затея не сильно вдохновила, поскольку на стене к которой пристроится арка, имеется только две розетки для подключения зарядного устройства и торшера. Тянуть провод к распределительной коробке в противоположном углу не было возможности. Тем более, что сделать это не повредив пару квадратных метров гипсокартона было бы сложно.

Именно поэтому пришлось городить огород, брать питание с розетки, делать расключение в коробочке с выключателем и вести далее на подсветку арки. Такой вариант монтажа и называется прокладка проводки без распаечной коробки. Ниже приведены схемы подключения двухклавишного выключателя и двух источников света.

На видео ниже демонстрируется наглядный пример электромонтажа без распаек в квартире:

Вывод

Преимущество электропроводки без распаечных коробок — наглядность и простота монтажа при условии соблюдении принятых правил безопасности, которые гласят, что любые электрические контакты или соединения должны быть легко доступны для обслуживания, контроля и ремонта. Как мы знаем, место контакта, в любом исполнении проводки, является слабым местом.

Часто на форумах и сайтах идет спор о возможности монтажа электропроводки без распредкоробок и полного отказа от этих электротехнических изделий. Со своей стороны, как автор данной статьи, я против «упрощенной проводки», поскольку нормы ПУЭ были выстраданные и доказаны опытным путем в их целесообразности.

Отдельная распределительная коробка, расположенная в обговоренном правилами месте, упрощает последующее ее обнаружение другим мастером, а также поиск неисправности в электропроводке.

Проводка без распаечных коробок (ниже на фото) имеет право на существование только в единичных случаях, а полностью разводка в таком виде не допустима. Кроме того, данный тип монтажа очень расточителен, на него тратится от 30% — 40% больше провода, по сравнению с классическим монтажом.

Поэтому отказывайтесь от такого типа электропроводки, поскольку он проще для исполнителя и с безопасностью в эксплуатации не имеет ничего общего. Берегите себя и близких. Это, собственно, и все, что хотелось рассказать вам о монтаже проводки без распаечных коробок. Надеюсь, предоставленные схемы и видео пример были для вас полезными!

Наверняка вы не знаете:

samelectrik.ru

Схема подключения двойного выключателя на 2 лампы

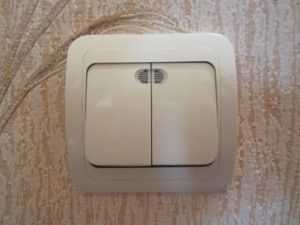

Двухклавишный выключатель являет собой пару независимых одинарных выключателей, совмещённых в единой конструкции. Выгода от его применения очевидна – для скрытой установки требуется одна монтажная коробка (подрозетник), и не нужно проделывать дополнительно отверстие в стене, особенно, если она бетонная, да и цена одного спаренного ниже, чем двух отдельных.

Применяется для включения рядом стоящих секций освещения, — это могут быть ванная и туалет, лампочки в коридоре, группы светодиодных источников света или люстра, имеющая раздельное включение ламп.

Требуется схема

Для правильного и надёжного подключения нужно прежде себе представить себе весь алгоритм действий, и для этого должна быть нарисована схема. Опытный электрик может делать такие простые электротехнические работы и без бумажки с рисунком, но только потому, что он «нарисован» в его памяти благодаря опыту работы. Для новичка же будет правильным начать с листка бумаги.

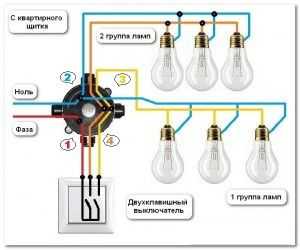

Схема подключения двухклавишного выключателя света

Предварительные условия

Имеем приходящие от щитка фазу и ноль, сразу обозначаем их соответствующим цветом. Если проводка одноцветная, нужно обязательно выяснить, где находится фаза с помощью индикатора. Запрещается подавать фазное напряжение на электроприбор, минуя выключатель – от этого зависит безопасность.

После определения принадлежности проводов нужно не забыть их обесточить. Как правило, выключатели подключаются с помощью распределительной коробки, в которую заходят сетевые провода. Допустим, подключаются разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к местам соединений в указанных на схеме точках.

Также должны быть уложены провода, спускаемые к выключателю, и выведенные через зафиксированный подрозетник. Нельзя сначала делать подключение, а потом уже проводить укладку и фиксацию электропроводки – от механических воздействий может пострадать контакт, или даже отломиться провод так, что его уже нельзя будет подтянуть к точке соединения.

С чего начать?

Ответ на вопрос, как подключить двухклавишный выключатель, состоит из двух частей:

монтаж проводов в распределительной коробке наверху;
подключение внизу клемм самого выключателя к коммутируемым проводникам.

Принципиальной разницы, с чего начинать нет. Но лучше начать с выключателя, потому что потом, делая подключения в коробке, имея тестер, проще найти общий провод и коммутируемые линии, переключая клавиши. Но внизу, имея выходящую из распределительной коробки одноцветную проводку, определить точки её подключения можно будет только опытным путём.

При прокладке провода к двойному выключателю света необходимо его прокладывать трехжильным проводом

Определение контактов способом тестирования

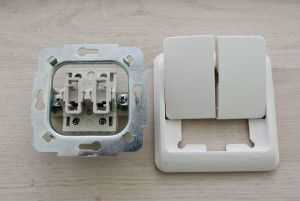

Сердцевина имеет три контакта, как правило, они соответствующе обозначены, может быть даже нарисована схема. Если по какой-то причине визуально невозможно определить принадлежность клемм, или это нужно сделать с уже подключёнными проводами к выключателю в коробке, то их определяют с помощью тестера.

Для этого клавиши переводят в выключающее положение, подсоединяют измерительные щупы и включают одну из клавиш. Если ничего не происходит, её возвращают в исходное положение, включают другую. Если и в этом случае нет сигнала, то включают клавиши одновременно, — ток потечёт через замкнутые контакты и соединительную шину общего контакта.

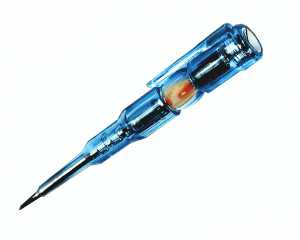

индикаторная отвертка. «Прозвонка» фазного провода

Таким образом, щупы указывают на две коммутационные линии. Тогда один из щупов переставляют на найденный общий контакт, и путём поочерёдного включения определяют левую и правую клавиши. Опытным путём нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой по очереди показывал срабатывание каждой клавиши.

Важно их не перепутать, хоть для люстры это не имеет особого значения, но будет неудобно, если свет слева будет включаться правой кнопкой, и наоборот.

Выступающие провода

Подключение настенного выключателя не вызывает особых проблем. В случае скрытой установки, решение, как подключить двойной выключатель сводится к ответу на вопрос: «На какую длину должны выступать провода из подрозетника?»

Выступающие провода из под розетника примерно 10-20 см

Есть такое негласное правило электромонтёров: провод должен свободно доставать до соответствующих клемм повёрнутого клавишами вниз выключателя, горизонтально прислонённого к нижней точке монтажной коробки. Таким образом, сердцевина выключателя будет поворачиваться как бы на горизонтальной оси, входя вместе с проводами в подрозетник.

Некоторые электрики дают провода с запасом и сгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно входил вовнутрь, и не упирался в провода. Само собой, подключать их клеммам нужно очень тщательно, иначе в момент установки они могут выскочить из клемм.

Вставленный до упора выключатель, придерживая рукой, фиксируют с помощью равномерно закручиваемых болтов, распирающих скобяные зажимы. Фиксация должна производиться только в том случае, если сам подрозетник уже надёжно закреплён. Завершает установку прищёлкивание клавиш.

Распределительная коробка

Для соединения проводов в указанных на схеме точках можно применить скрутку, заизолировав её изолирующей лентой, но надёжность и эстетический вид будет не на самом высоком уровне.

Способы скрутки проводов

Вместо изоленты можно применить термоусадочную трубку – стягиваясь, она прижмёт потуже контактируемые поверхности, что добавит надёжности контакту. Применять скрутку нежелательно, если существует возможность ошибки – при раскручивании проводов металл жилы трескается, теряет прочность и проводимость.

Нельзя таким способом соединять одножильные и многожильные провода – в таком случае их лучше припаивать или применять опрессовку специальными гильзами. И уж совсем недопустимо скручивать вместе медь и алюминий – в точке контакта будут происходить электрохимические коррозионные процессы, ведущие к потере контакта. Как альтернативу скрутке можно применить самозажимные соединения WAGO.

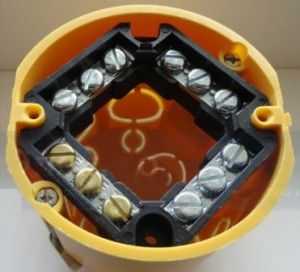

Колодка в коробке – простое решениеЧасто распределительные коробки продаются вместе с монтажными колодками, имеющими набор клемм для удобного подключения проводов.

Тип и разновидность значения не имеют, главное, чтобы они выдерживали напряжение и ток, и подходили для материала стены. Подключение осуществляем, как на вышеприведённой схеме, в указанных точках соединяя соответствующие провода.

Начинаем с фазного проводника, заводим на клемму, зажимаем, и тут же на неё подключаем провод от выключателя. Потом повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время на определение их принадлежности.

Подключение выключателя света к двум лампочкам

Подключение без распределительной коробки

Согласно ПУЭ, всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где эстетичность выходит на первый план, крышка на стене не будет вписываться в композицию стиля, диссонируя с окружающей обстановкой. Заклеить дорогими обоями тоже не лучшее решение – при необходимости доступа их придётся сорвать.

Поэтому, в последнее время стали применять прогрессивные методы подключения выключателей, требующие немного больше кабеля, но зато исключающие распределительную коробку. Дело в том, что используется углублённый подрозетник, и все соединения осуществляются в нём.

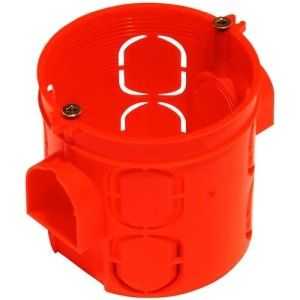

Углубленный подрозетник вместо распред коробки

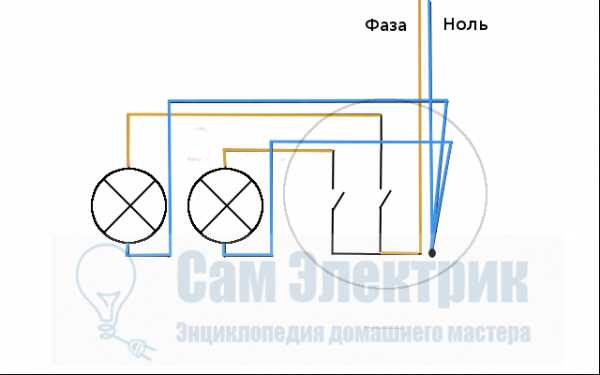

Фазный провод заводится сразу на общую клемму выключателя, провода идущие к лампочкам тоже подключаются непосредственно на коммутированные выходы, в подрозетнике осуществляется только соединение нулевых проводников. При достаточной сноровке такой способ подключения можно осуществить и в монтажной коробке обычного размера.

вся схема соединения в подрозетнике . Принцип соединения проводов тот же

При замене выключателя старый провод может отломаться. Удлинить его можно с помощью такого клеммника:
