Подключение теплых водяных полов в однотрубную систему отопления
Подключение теплых водяных полов в однотрубную систему отопления
Вопрос № 71: Я окончательно запутался. Ответьте ,пожалуйста, может быть не постом, а на мыло. Мне нужно вмонтировать систему теплого водяного пола в однотрубную систему. Прочел Ваши ответы на похожие вопросы и у меня возник новый.
Во-первых, я так и не разобрался как подключить ТП и циркуляционный насос к однотрубке. В Вашем посте показан рисунок, но там подача и обратка от радиаторов и ТП уходит куда-то вверх и непонятно как замыкается.
Во-вторых, если в ТП включить специальный модуль для терморегуляции, то как НЕ возникнет ситуация, когда циркуляционный насос будет гнать теплоноситель, а модуль перекроет поток в ТП при достижении в помещении нужной температуры. Что будет в этой ситуации (Александр Ответ: В общем чтобы теплоноситель двигался по контуру теплого водяного пола в одноторубной системе отопления надо создать избыточное давление в нем, а это можно выполнить только с помощью циркуляционного насоса, правильно?
А теперь рассмотрим все по порядку, если теплый пол расположен непосредственно в помещении где установлен отопительный котел и на обратке установлен циркуляционный насос то подключается контур теплого пола на подачу в него теплоносителя после циркуляционного насоса а выход (обратка ) с контура пола подключается перед насосом. В общем получается что контур теплого пола подключен к однотрубной системе отопления параллельно циркуляционному насосу. В этом случае насос создает давление в основном контуре системы отопления и в дополнительном контуре системы теплого пола.
Если котел мощный и температура обратки не превышает 45-50С то никакой модуль управления устанавливать не надо.
Если ваши теплые полы расположены на значительном расстоянии от отопительного котла или даже на втором этаже дома то подключать контур теплого пола можно следующим образом:

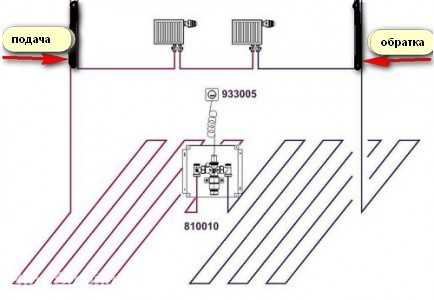

Как видим из рисунка циркуляционный насос установлен непосредственно у отопительного котла, далее установлены распределительные гребенки, контур теплого пола подключается параллельно батареям отопления. Подача теплоносителя в контур и в батареи регулируется с помощью обыкновенных шаровых кранов, таким образом устанавливается комфортная температура в комнате. Можно установить в середине контура ТП специальный модуль подключения, вот на том рисунке что вы видели показан контур теплого пола с таким модулем подключенный параллельно двум батареям отопления в одноконтурной системе отопления:
Поскольку в однотрубной системе отопления контур теплого пола подключается параллельно или циркуляционному насосу или параллельно батареи отопления то при срабатывании термостата теплоноситель будет проходить через батареи отопления.

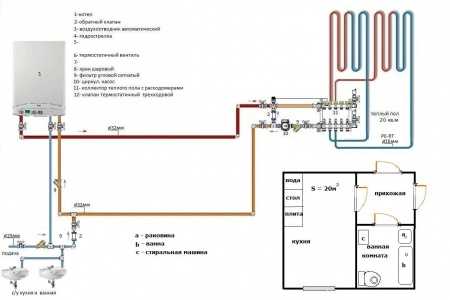

Другое дело если у вас в помещении однотрубная система отопления и только теплые полы без батарей отопления, тогда вам надо собрать такую систему.
Модуль управления в такой системе не нужен, трехходовой термостатический клапан регулирует температуру теплоносителя в контурах ТП, а в случае срабатывания теплоноситель через обратный клапан с помощью насоса продолжает циркулировать в контуре ТП. Такой узел надо собирать в каждом помещении с установленным теплым полом.Для строительства загородного дома или дачи важно не забывать, что как правило, они находятся в тех местах, где нет воды и коммуникаций. И для такого случая незаменимыми становятся аксиально-поршневые насосы. которые имеют большой ресурс надёжности и отлично подходят для любых широт.
Обсуждение вопроса на форуме:
По материалам сайта: http://blogstroiki.ru
fix-builder.ru
схемы радиаторное отопление плюс теплый пол
ГлавнаяПолКак подключить теплый пол к системе отопления однотрубной: Полы. Ламинат.Линолеум :: BlogStroiki
Ответ: Не самый лучший вариант с однотрубной системой отопления но внеся некоторые коррективы можно подключить ваш теплый пол. В общем чтобы теплоноситель двигался по контуру теплого водяного пола надо создать избыточное давление в нем, а это можно выполнить только с помощью циркуляционного насоса.Подключается контур теплого пола на подачу в него теплоносителя после циркуляционного насоса а выход (обратка ) с контура пола подключается перед насосом. В общем получается что контур теплого пола подключен к однотрубной системе отопления параллельно циркуляционному насосу. В этом случае насос создает давление в основном контуре системы отопления и в дополнительном контуре системы теплого пола.
Регулировка температуры теплого пола и температуры воздуха в помещении осуществляется с помощью шаровых кранов и как вы уже упоминали с помощью модуля подключения контура теплого пола.
Теперь о вашем конкретном случае. Теплый контур водяного пола для однотрубной системы отопления не должен превышать 20-30 метров, иначе он просто не будет прогреваться и выполнять свою функцию как положено. У вас два контура и они превышают допустимую длину, значит надо делить первый на две, а второй на три равные части.
Для этого надо изготовить самим или приобрести готовые распределительные коллекторные узлы и подключить каждый полученный контур к коллектору самостоятельно.
Если у вас стоит задача подключить 110 метров погонных теплых полов используя одну врезку , то с помощью только одного циркуляционного насоса установленного в систему отопления как правило возле котла отопления вам не обойтись . Вам надо врезаться в систему в той же комнате где смонтирован теплый пол, ставить еще насос (и на контур2х20метров и на 3х23 метра) и тогда сможете продавить необходимое количество теплоносителя с достаточной температурой.
Это необходимо для того, что бы теплоноситель доходил до теплого пола с температурой не менее 45С, а основной недостаток однотрубной системы заключается в том , каждая батарея отопления включена в систему последовательно и поэтому забирает максимум температуры теплоносителя а последние в цепочке практически еле теплые.
При прогреве теплые полы будут забирать максимум температуры у теплоносителя , поэтому батареи будут у вас еле теплые а после прогрева система стабилизируется.
Теперь что касается модуля подключения теплых водяных полов. Модуль как обычно монтируется на середине контура пола, просто делается разрыв трубы и в него монтируют непосредственно сам модуль.
Работает модуль по принципу независимого терморегулятора, установленная в нем термоголовка отключает и включает подачу теплоносителя в контур водяного теплого пола. Чтобы развоздушивать систему в модуле имеется автоматический воздухосброс. Монтируется обычно такой модуль возле входной двери в данное помещение на высоте 100см от пола, как раз там располагается термостат где должна быть максимально комфортная для организма человека температура.
Выводы: чтобы ваши теплые полы работали их контура придется разделить, модуль не надо ставить, установите термостат и воздухосбрасывающий клапан в распределительный коллектор в каждом из помещений(на обратке). Установить на коллекторе обратки дополнительно по одному циркуляционному насосу. Удачи.
