Как выбирать счетчик воды? Как подобрать счетчик воды по расходу
Как подобрать расходомер - Сибэнерготех
Подобрать расходомер ПРЭМ в каталоге
Купить по цене завода:
Как правило, в проекте на узел учета указываются конкретные модели расходомеров, но если по каким-то причинам нужно подобрать другой расходомер, то нужно учесть расход воды и монтажные размеры.
Как подобрать расходомер по расходу
Подбор расходомеров понятно описывается в СНиП 2.04.01 (параграф 11 - Устройства для измерения количества и расхода воды). Диаметр условного прохода расходомера выбирается исходя из среднечасового расхода за сутки (рабочую смену для коммерческий помещений). Среднечасовой расход не должен превышать эксплуатационный. Эксплуатационный расход берется из таблицы 4* СНиП-a:
| Диаметр условного прохода счетчика, мм | Параметры | |||||
| расход воды, м3/ч | порог чувствительности, м3/ч, не более | максимальный объем воды за сутки, м3 | гидравлическое сопротивление счетчика S, | |||
| минимальный | эксплуатационный | максимальный | ||||
| 15 | 0,03 | 1,2 | 3 | 0,015 | 45 | 14,5 |
| 20 | 0,05 | 2 | 5 | 0,025 | 70 | 5,18 |
| 25 | 0,07 | 2,8 | 7 | 0,035 | 100 | 2,64 |
| 32 | 0,1 | 4 | 10 | 0,05 | 140 | 1,3 |
| 40 | 0,16 | 6,4 | 16 | 0,08 | 230 | 0,5 |
| 50 | 0,3 | 12 | 30 | 0,15 | 450 | 0,143 |
| 65 | 1,5 | 17 | 70 | 0,6 | 610 | 810×10-5 |
| 80 | 2 | 36 | 110 | 0,7 | 1300 | 264×10-5 |
| 100 | 3 | 65 | 180 | 1,2 | 2350 | 76,6×10-5 |
| 150 | 4 | 140 | 350 | 1,6 | 5100 | 13×10-5 |
| 200 | 6 | 210 | 600 | 3 | 7600 | 3,5×10-5 |
| 250 | 15 | 380 | 1000 | 7 | 13700 | 1,8×10-5 |
Гидравлическое сопротивление в таблице указывается для расчета потерь давления h:
h = Sq2
где q - расчетный секундный расход воды.
Прибор с выбранным ду нужно проверить на пропуск максимального секундного расхода воды, в т.ч. с учетом расхода на внутреннее пожаротушение.
Как подобрать расходомер по размеру
Процедурой подбора расходомеров должны заниматься квалифицированные проектировщики, но в случае устаревшего узла учета, и необходимости обновления парка приборов, можно воспользоваться совпадениями в размерах разных производителей. Важно помнить, что замена любого прибора из состава теплосчетчика приведет к необходимости пересогласованию проекта. Конечно, в данном вопросе необходима консультация специалиста в теплосчетчиках и учет популярных ходовых марок. Взаимозаменяемость расходомеров можно определить по данной таблице, в которой указаны монтажные длины приборов:
| МФ 5.2 | 135 | 155 | 155 | 160 | 200 | 205 | 210 | 240 | 250 | 320 | 360 | ||||
| МФ 2.2 | 94 | 95 | 105 | 118 | 136 | 205 | 235 | 250 | |||||||
| МФ 10.2, КСТ-22 ЭР | 140 | 175 | 205 | ||||||||||||
| ПРЭМ, сэндвич | 115 | 128 | 153 | 186 | 217 | ||||||||||
| ПРЭМ, фланец | 155 | 200 | 200 | 200 | 200 | 200 | 314 | ||||||||
| РС (Питерфлоу) | 111 | 128 | 153 | 200 | 250 | ||||||||||
| ВПС | 110 | 140 | 170 | 180 | 200 | 230 | 270 | 370 | |||||||
| ВЭПС | 128 | 132 | 200 | 200 | 200 | 300 | 300 | 300 | 300 | 300 | |||||
www.set-nsk.ru
Как подобрать оптимальный счетчик воды?
Как подобрать оптимальный счетчик воды?
Своевременная установка водомера позволяет существенно экономить на оплате за потребление воды, отслеживать её реальный расход и соблюдать закон об обязательной установке счетчиков. Выбор прибора учёта напрямую связан с объемом и регулярностью водопотребления. В связи с этим различают бытовые и промышленные приборы.
Квартирный счетчик холодной воды Для дома, предприятия или торгового центра?
Покупать счетчик промышленного назначения в надежде на его больший ресурс не стоит — у каждого свое назначение.
Бытовые. Ориентированы на жилые объекты вне зависимости от их габаритов и количества жильцов с рабочим ресурсом до 200 часов в год. В расчет берется суммарное время работы (отсчета потребляемой воды). Они обладают диаметром до 25 мм.
Промышленные. Предназначены для производственных целей с размером до 500 мм по диагонали. Сконструированы специально для работы под большим давлением и при любой нагрузке.
Синие и красные водомеры
Для холодной и горячей воды нужны разные счетчики.Синие или голубые. По этому цвету и букве Х на корпусе идентифицируются приборы для учета холодной воды. Они рассчитаны на рабочую среду до +40С. Вся начинка прибора сконструирована не для взаимодействия с кипятком. Попытки его использования не по назначению поначалу приведут к искажению показаний и довольно скоро к выходу из строя. Поверка проводится каждые 6 лет.
Красные. Вкупе с буквой Г красным обозначают счетчики для учета горячей воды – более 40С. Они не предназначены для работы с холодной. Поверка счетчиков для горячей воды через 4-6 лет, в зависимости от производителя.
Существуют универсальные водомеры, одинаково реагирующие на холодный и горячий поток. Они считают общее потребление воды, и практически не отличаются по цене от раздельных вариантов. Определившись с количеством приборов – только для горячей или холодной или по одному на каждую входную трубу, — стоит подумать о максимально эффективной конструкции.
Турбинный счетчик горячей водыЧто лучше – механический или электромагнитный счетчик?
Выбирая водомер, не стоит ориентироваться исключительно на современность модели и его стоимость. Принцип, чем дороже, тем лучше здесь почти не работает.
Механические (крыльчатые)Самый доступный по цене, простой и надежный вариант — механический водомер. Он идеально подходит для квартиры или частного дома и работает даже с неочищенной водой. Учет осуществляется посредством воздействия входящего потока на крыльчатку, от нее на зубчатый и расчетный механизм. Бытовые тахометрические счетчики рассчитаны на трубы диаметром до 40 мм. Для более «серьезных» труб предназначены промышленные модели, в которых вместо крыльчатки используется турбина.Существуют одно- и многоструйные модели. Первый вариант дает погрешность и по сравнению со вторым менее точен, но в условиях частного дома или квартиры, эта разница незаметна. Многоструйные предпочтительны при большом водопотреблении с разных точек, где погрешность недопустима, но и стоят на порядок дороже.Делая ставку на механический счетчик, стоит предпочесть модель с импульсным выходом. Он сразу подготовлен для передачи данных в диспетчерскую управляющей компании. Запустив программу автоматизированного учета водопотребления, государство обязало коммунальщиков постепенно переходить именно на такие приборы. Купив его сразу, не придется менять вместе с соседями.Достоинства: средний срок службы – 12 лет, простой монтаж вне зависимости от возраста трубопровода, экономичность и надежность, достаточная точность для внутриквартирного или внутридомового водомера.
Электромагнитные
Оптимальный вариант для использования в качестве общедомового прибора учета – электромагнитный водомер. Применяется на предприятиях и коммерческих объектах. Качество воды на его работу не влияет – достаточно грубой очистки, осуществляемой силами водоканала.Работает на основе магнитной индукции – счетчик определяет объем поступающей воды по показателям её электропроводности. Подходит для любых жидкостей кроме спиртов и продуктов нефтепереработки.Такие счетчики воды работают от электричества. Во избежание искажений, связанных с его отсутствием, рекомендуется покупать приборы с аккумулятором. Принцип магнитной индукции эффективен только в условиях стабильного потока – пузырьки воздуха, повышенное бурление, насыщение газами, близость заземления и высоковольтных линий снижают чувствительность водомера.Достоинства: исправная работа до 10 лет, моментальное предоставление информации об объеме потребленной воды – вывод индикации на экран, эффективное измерение больших потоков вне зависимости от степени очистки и давления.
Ультразвуковые
Акустический водомер определяет объем израсходованной воды посредством ультразвука. Он идеален для агрессивной среды и используется исключительно в производственных условиях. Работает от электричества – нужна его стабильная подача.Ультразвуковые приборы характеризуются высокой точностью и износостойкостью – никаких подвижных элементов. Для показаний не имеет значение скорость и давление потока, но счетчик реагирует на загазованность – образующиеся при избытке кислорода пузырьки влияют на точность измерений.Достоинства: срок службы – до 15 лет, мгновенная индикация расхода, архивация данных, высокая точность измерений и обширный диапазон измерений.
Выводы
Выбирать счетчик воды нужно с ориентиром на следующие факторы:
- Количество точек потребления;
- Объем расхода;
- Температура и давление потока;
- Режим расходования.
Приобретать дорогостоящий ультразвуковой прибор для частного дома нет смысла – достаточно механического. Для квартиры предпочтителен водомер с импульсным выходом. Он позволяет реализовать принцип многотарифной системы ЖКХ – вписывать данные в квитанцию нет необходимости – количественные показатели передаются автоматически, тариф применяется соответственно региону и статусу владельца.В условиях производства, ТРЦ и иного крупного коммерческого объекта важна точность измерений при больших объемах. Выбор между электромагнитным и ультразвуковым счетчиком определяется исключительно качеством воды и объемом потребления.
krcontrol.ru
Как правильно выбрать счетчик воды
Добавить в закладки Версия для печатиСовременные реалии таковы, что установка приборов водоучета стала насущной необходимостью. Тем, кто сомневается в этом, будет полезно узнать, для чего нужен учет воды, и как это решение поможет снизить финансовое давление коммунальных расходов. Из данной публикации можно подчерпнуть информацию о видах счетчиков воды, их принципе работы, и рекомендации по выбору моделей. Начнем с главного.
Содержание статьи
Для чего нужен учет воды?
Несмотря на очевидность ответа, многие слои населения не торопятся установить приборы учета, пока не будет официального распоряжения. Такая инертность вызвана тем, что за многие годы, когда услуги водоканала стоили сущие копейки, мы не обращали внимания на нормы потребления. С ростом цен на коммунальные услуги эта статья расходов существенно увеличилась. Исходя из этого, можно перечислить все преимущества установки счетчика расхода горячей и голодной воды:
- Начнем с того, что компании, предоставляющие услуги водоснабжения, априори, не будут работать в убыток. Следовательно, все свои расходы, они попытаются переложить на плечи потребителей. Когда вы видите прорвавшую магистраль, с которой неделями течет вода возле дома, знайте, ее расходы оплачивают те, кто платит по нормам расхода потребления.
- Завышенные нормы потребления. Второй фактор напрямую связан с первым, но мы его выделили отдельно, чтобы показать масштабность. Возьмем, к примеру, Санкт-Петербург, согласно постановлению о нормах 2017 года, на одного человека предусмотрен расход холодной воды 220 литров в сутки, горячей – 150 литров. Повторимся, на каждого человека, прописанного в квартире. Это даже выше норм СНиП.
- Хозяева уехали в отпуск, и их не было дома, бывает, но квитанцию оплатить надо.
- Владельцы частных домов могли заметить, что в квитанцию добавлен расход «на полив», который напрямую связан с площадью участка, причем не важно, растет там что-нибудь или установлен гараж. Причем в последнем случае, можно найти дополнительный пункт на расход воды для помывки авто.
Перечисленных факторов вполне достаточно для объяснения необходимости установки водомеров.
Какие виды водосчетчиков бывают?
На практике применяются четыре типа приборов, контролирующих расход воды. Их классификация принята по принципу действия, который может быт:
- Ультразвуковым. Расход определяется по скорости распространения высокочастотных колебаний. Ниже представлена упрощенная конструкция такого прибора.
Ранее такие устройства в быто не применялись ввиду их высокой стоимости, но в последнее время на рынке появились модели по доступным ценам. Отличительные особенности: высокая точность и продолжительный срок службы.
Принцип работы ультразвукового водомера- Вихревым. В основу работы таких устройств положен анализ изменения давления, вызванного возникновением вихрей из-за помещения в поток рабочей среды тела обтекания. Наглядно устройство такого прибора продемонстрировано на рисунке 4.
В основном такие устройства применяются для контроля технологических процессов на производстве. В быту не используются.
Устройство вихревого счетчика воды- Электромагнитным. Скорость потока измеряется путем измерения напряженности электромагнитного поля, которое меняется под воздействием потока рабочей среды.
Особенности прибора не предполагают его установку на трубы малого диаметра, что делает невозможным использование таких устройств в качестве счетчика расхода воды в квартире или частном доме.
Принцип действия электромагнитного водомера- Механическим (тахометрическим). Нижний рисунок демонстрирует принцип устройства прибора.
Тахометрический cчетчик в разрезеОбозначения:
- А – Подача воды.
- B – Турбинка.
- С – Передаточное устройство.
- D – Механический индикатор.
Принцип работы таких устройств довольно прост: под воздействием потока воды (А на рис. 6) турбинка (В) крутится, вращая при этом передаточное устройство (С), соединенное с механическим многосегментным цифровым индикатором (D). Основные преимущества таких устройств:
- Простая конструкция.
- Невысокая стоимость.
- Независимость от наличия электропитания.
К числу недостатков следует отнести:
- Критичность к составу и «чистоте» воды, механические примеси и наличие минеральных солей, а также других примесей, приводят к остановке турбинки, то есть поломке устройства. После этого придется подавать заявление в водоканал и ставить новый прибор. Поэтому такие устройства требуют установки фильтра, который нуждается в регулярной чистке.
- Непродолжительный срок службы по сравнению с другими типами приборов.
Несмотря на перечисленные недостатки именно последний тип приборов используется в качестве бытового расходомера.
5. Электронные тахометрические устройства
Согласно постановлению правительства РФ №3541 от 27.08.2012, регулирующего предоставление коммунальных услуг, допускается установка многотарифных приборов для учета горячего водоснабжения. Такие устройства помимо механики снабжены микропроцессором, благодаря которому производится учет расхода воды по нескольким тарифам, в зависимости от температуры рабочего потока.
Достоинства таких приборов очевидны:
- Оплата производится в зависимости от качества предоставляемых услуг. То есть, если горячая вода недостаточной температуры, ее расход считается по сниженному тарифу.
- Многие устройства снабжены интерфейсом, позволяющим передать данные о показаниях прибора в компанию, предоставляющую услуги водоснабжения (при условии реализации такой возможности).
К особенностям таких приборов стоит отнести:
Относительно высокую стоимость, которая окупается в течение двух лет, с учетом срока эксплуатации 8-10 лет это вполне оправдано.
Необходимость встроенного источника питания, продолжительность службы которого 5-6 лет. Замена такой батарейки выполняется, когда поверяют устройство. Эта процедура производится раз в три-четыре года, в зависимости от типа прибора.
Как правильно выбрать счетчик воды для частного дома или квартиры?
В первую очередь необходимо определиться с выбором между механическим и электронным прибором. Преимущества тех и других были описаны выше. Обратим внимание на универсальные электронные аппараты, которые можно устанавливать как на горячую, так и холодную воду. Такое решение оправдано только, если в предоставляющей услуги компании реализован сервис удаленного сбора показаний. В противном случае это будет пустая трата средств.
Необходимо проверять наличие сертификата соответствия и паспорта прибора. Без этих документов не возможен его ввод в эксплуатацию.
Обращайте внимание на характеристики прибора, основные параметры приводятся в паспорте, к таковым относятся:
- QМАКС – пропускная способность прибора.
- QН – уровень номинального расхода, при котором производитель гарантирует точность показаний.
- QМИН – минимальное значение расхода при сохранении параметров допустимой погрешности.
- QТ – переходной расход, при котором изменяется коэффициент точности.
Помимо этого необходимо правильно подобрать установочные параметры, а именно:
Посадочный диаметр, как правило, он 15,0 или 20,0 мм для трубной арматуры, проложенной в квартире. В частных дома ДУ может быть 25,0-32,0 мм.
Монтажные размеры, для бытовых приборов, устанавливаемых в квартирах, стандартная длина 110,0 или 130,0 мм. Для более крупной трубной арматуры изготавливаются устройства с монтажным размером до 260,0 мм.
Что касается фирм производителей, то в данном случае лучше остановить выбор на отечественных производителях. В любом случае при сборке на заводе используется импортная электроника.
Обзор популярных производителей водомеров
Мы составили таблицу, в которую вошли наиболее популярные модели различных производителей. Сортировка выполнена исходя из рейтинга на основе отзывов покупателей.
Таблица счетчиков пользующихся спросом у покупателейМы не можем гарантировать актуальность данного рейтинга, поскольку появление новых моделей на рынке может изменить баланс цена-качество. Поэтому перед приобретением водомеров рекомендуем прочитать отзывы на тематических форумах.
видео-обзор:
Информация, которая может быть полезной
В сети Интернет можно найти много публикаций, в которых описаны способы, позволяющие влиять на работу водомеров с целью снижения показаний расхода воды. С точки зрения закона, такие действия недопустимы и влекут за собой соответствующее наказание в виде существенных штрафных санкций. При желании можете посчитать, сколько обойдется такая сомнительная экономия.
Напоминаем, что водоканалом осуществляется регулярная проверка приборов на предмет целостности пломб и установки устройств (таких, как неодимовый магнит), влияющих на нормальную работу счетчиков. Обратим внимание, что на текущий момент практически все приборы производятся в антимагнитном исполнении, что делает невозможным влияние магнита. Но это не мешает сотрудникам водоканала выписать штраф при его обнаружении.
Поверка приборов производится в соответствии с установленным нормативным графиком, ее интервал указан в договоре с организацией, предоставляющей услуги водоснабжения.
Счетчики воды могут устанавливаться самостоятельно, любым человеком или компанией. Но их опломбировкой и постановкой на учет занимается только соответствующая служба водоканала (потребуется личный визит в компанию). Как правильно произвести монтаж и сдать приборы в эксплуатацию, можно узнать из публикаций нашего сайта.
Самостоятельно менять опломбированные приборы запрещается, вопросы с их снятием и установкой решаются с компанией предоставляющей услуги. Для этого необходимо отправить соответствующее заявление.
www.kanalizaciya-stroy.ru
Как выбрать счетчики воды. Критерии выбора счетчика для учета воды
Счетчик воды – один из наиболее эффективных «законных» способов сократить свои расходы по коммунальным платежам. Поскольку этот прибор позволяет платить за воду, использованную «по факту», который зачастую оказывается намного меньше установленного норматива. Главное – правильно выбрать этот самый счетчик, в чем мы вам и поможем.
1
Для начала определитесь, сколько счетчиков вам нужно, поскольку количество использованной холодной и горячей воды подсчитывают разные устройства. То есть можно приобрести только один счетчик для холодной воды, два счетчика (для холодной воды и для горячей) или универсальный прибор, который может справляться с учетом воды любой температуры.
2
Следующий критерий выбора – тип питания. Энергозависимые устройства работают только при наличии электропитания и соответственно при его отсутствии учет уже ведут. Более автономными в этом плане являются энергонезависимые счетчики.3
В отношении принципа действия выбирать придется из следующих групп устройств: вихревых, ультразвуковых, тахометрических и электромагнитных. При этом в качестве бытового прибора стоит рассматривать последние 2 вида прибора.4
Тахометрические счетчики воды имеют несколько преимуществ, благодаря которым пользуются наибольшим спросом среди пользователей. К этим преимуществам относятся компактность прибора, ценовая доступность, надежность (может прослужить больше десятка лет) и точность измерений.
5
Выбирая тахометрический счетчик, обратите внимание на основу его конструкции. Она может быть крыльчатой (одноструйной или многоструйной), турбинной или комбинированной. Главное, что нужно учесть в этом случае, помимо некоторых эксплуатационных особенностей – диаметр труб: крыльчатые приборы монтируются на трубах не больше 40 мм в диаметре, турбинные – в диапазоне 50-200 мм.
6
Еще один момент относительно тахометрических счетчиков воды – они могут быть «мокрого» и «сухого» типа. Первые менее надежны, поскольку находящийся в воде счетный механизм из-за нее же (вернее загрязнений в ней) со временем начинает давать сбои. Поэтому к ним лучше дополнительно покупать и устанавливать фильтр. В «сухих» же приборах этот механизм не контактирует с водой, поэтому такой счетчик служит дольше. При этом он еще и энергонезависим и компактен, однако стоит дороже «мокрого» и чувствителен к магнитным полям.7
Электромагнитные счетчики воды более точны в измерениях по сравнению с тахометрическими и не зависят от параметров воды (температуры, вязкости, плотности). Но и у таких приборов есть свои нюансы: они «не любят» воды с осадками, но при этом не могут нормально функционировать и в абсолютно чистой воде. Кроме этого, электромагнитные счетчики могут отключаться при перебоях с электроэнергией, поскольку относятся к энергозависимым устройствам.
Мы дали вам основные направляющие в выборе счетчика для воды, а более конкретные именно для ваших условий рекомендации вам даст профессионал. Поэтому советуем перед покупкой обязательно проконсультироваться со специалистом по этому профилю.
sovetclub.ru
Счётчик расхода воды. Разновидности, устройство, монтаж, нормы
Счётчик воды (водомер) — это прибор учёта, который измеряет и отображает значение накопленного объёма воды. Водомеры используют для коммерческого учёта потребления воды в квартирах и зданиях. Счётчики холодной воды применяются на трубопроводах транспортирующих воду с температурой до 40°C и, как правило, окрашиваются в синий цвет. Счётчики горячей воды применяются на трубопроводах транспортирующих горячую или холодную воду и, как правило, имеют красную опознавательную окраску. Счётчики горячей воды, оборудованные импульсным выходом, используются в составе счётчиков тепла как датчики расхода. Для коммерческих расчётов допускается установка счётчиков воды прошедших государственную регистрацию и метрологическую поверку. В государственный реестр внесены все счётчики воды, которые представлены в нашем каталоге и вы можете купить их в Украине.
Устройство и конструкция механических счётчиков воды (тахометрических)
Турбинный счётчик воды — ось вращения крыльчатки турбинного расходомера сосна с осью трубопровода, на котором он установлен. Турбинные счётчики выпускаются с диаметром условного прохода от Ду40 и применяются для измерения больших расходов горячей или холодной воды. Для смягчения попадания потока воды на крыльчатку турбинного водомера перед ней устанавливают обтекатель направляющий поток на лопасти под нужным углом.

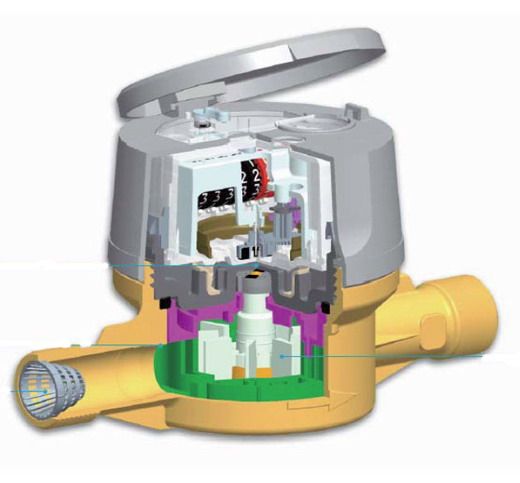

Крыльчатый счётчик воды — ось вращения крыльчатки перпендикулярна оси трубопровода на который устанавливается водомер. Как правило, выпускаются с типоразмерами не более Ду50 и применяются для измерения малых расходов холодной или горячей воды.
Многоструйный счётчик воды — перед попаданием на крыльчатку многоструйного водомера поток разделяется на несколько струй, что обеспечивает равномерность попадания потока воды на рабочее колесо. Погрешность измерения расхода, зависящая от степени турбулентности потока у многоструйных водомеров значительно ниже, чем у одноструйных с аналогичными характеристиками. Габаритные размеры у многоструйных расходомеров немного больше чем у одноструйных аналогов.
Принцип действия механического счётчика воды основан на использовании энергии проходящего потока воды для вращения крыльчатки. Вращение рабочего колеса передаётся механическому счётному устройству. Для подключения механического расходомера в схемы автоматизации с использованием данных о расходе воды, в конструкции может быть предусмотрен герконовый передатчик импульсов. Импульсный выход механического водомера можно использовать для подключения к вычислителю с целью накопления и архивации данных о водопотреблении.
Одноструйный счётчик воды — не имеет устройства формирующего поток воды перед попаданием его на крыльчатку.
Мокроходный счётчик воды — отличается тем, что счётный механизм омывается потоком воды проходящей через расходомер. Мокроходные водомеры чувствительны к загрязнениям воды механическими примесями, поэтому рекомендуется их применение для чистых сред.
Сухоходный счётчик воды — счётный механизм не контактирует с водой, а вращение от крыльчатки к счётному механизму передаётся с помощью магнитных муфт. Корпус сухоходных водомеров защищён от воздействия магнитного поля, а счётный механизм можно извлечь, не опустошая трубопровод. Сухоходные счётчики воды, как правило можно доукомплектовать герконовым датчиком с импульсным выходом для присоединения к вычислителю или для использования данных о расходе в схемах автоматизации. Цена счётчика воды в сухоходном исполнении, как правило, выше цены аналогичных мокроходных водомеров.
Комбинированный счётчик воды — применяется в системах с широким диапазоном изменения расхода. Конструктивно, комбинированный водомер состоит из двух механических водомеров в одном корпусе. Счётчики воды подбираются таким образом, чтобы максимальный расход для меньшего водомера был немного больше минимального расхода для большего водомера. Переключение с одного водомера на другой происходит автоматически при достижении скорости воды определённого значения. Потреблённое количество воды определяется как сумма показаний двух водомеров. С помощью комбинированного счётчика удаётся устранить один из основных недостатков механических водомеров – малый диапазон измерения расхода.
Достоинства механических водомеров: - Прост в обслуживании - Не требует электропитания - Невысокая цена, по сравнению с аналогичными водомерами другого типа - Конструкция некоторых механических приборов учёта допускает установку в помещениях заполненных водой - Некоторые конструкции механических водомеров позволяют измерять расход сильно загрязнёно жидкости
Недостатки механических счётчиков воды: - Малый диапазон измерений расхода - Высокие потери напора - Отсутствие индикации мгновенного расхода - Наличие подвижных частей в проточной части - Необходимость установки сетчатого фильтра перед водомером - Малый срок службы и низкая точность измерения
Устройство и конструкция ультразвуковых счётчиков воды

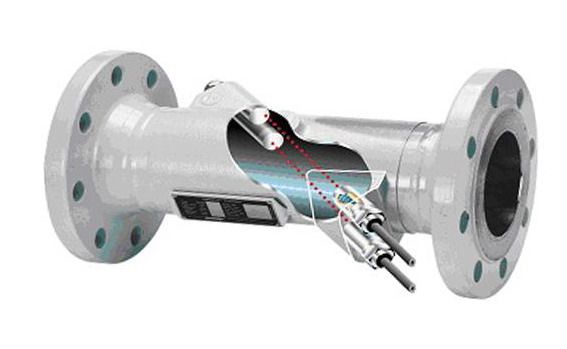

Конструкция ультразвукового счётчика воды включает в себя расходомерный участок, вычислитель и два или четыре передатчика импульсов расположенных под углом к оси трубопровода. Расходомерный участок изготавливают из латуни, бронзы или нержавеющей стали.
Принцип действия ультразвукового счётчика воды основан на измерении разности времени прохождения ультразвука в направлении соответствующем направлению потока воды и в направлении противоположном ему. Генерация и приём ультразвуковых колебаний реализована пьезоэлектрическими датчиками, которые работают попеременно в режиме источник/приёмник. Движение воды через ультразвуковой расходомер с различной скоростью, в различной степени влияет на время прохождения ультразвуковых колебаний в обоих направлениях. Данные о времени прохождения ультразвука передаются в вычислитель счётчика воды, где по известным зависимостям вычисляется скорость движения потока и расход воды. Данные о расходе заносятся в энергонезависимую память вычислителя и сохраняются в его архиве.
Достоинства ультразвуковых водомеров: - С высокой точностью измеряют расход чистой воды - Имеют широкий диапазон измерения расхода - Не вносят существенного гидравлического сопротивления - Не имеют подвижных частей в проточной части - Индикация мгновенного расхода воды - Архивация данных о водопотреблении - Ультразвуковые водомеры отличаются долгим сроком службы - Поверка расходомеров большого диаметра без снятия расходомерного участка с трубопровода
Недостатки ультразвуковых счётчиков воды: - Необходимость внешнего или автономного источника питания - На точность измерения существенно влияет наличие пузырьков воздуха в воде - Высокие требования к помещениям, в которых устанавливаются ультразвуковые водомеры
Устройство и конструкция электромагнитных счётчиков воды
Конструкция электромагнитного счётчика воды включает в себя вычислитель, катушки индуктивности, электроды измерения ЭДС и расходомерный участок из немагнитного и непроводящего материала, например фторопласта или полиэтилена.
Принцип действия электромагнитного счётчика воды основан законе Фарадея, согласно которого — в проводнике, пересекающем силовые линии магнитного поля, индуцируется ЭДС, пропорциональная скорости движения проводника, а направление тока, возникающего в проводнике - перпендикулярно направлению движения проводника и направлению магнитного поля. Проводником в электромагнитном водомере служит вода, протекающая между полюсами магнита, на неё и наводится ЭДС. ЭДС измеряется и преобразовывается в вычислителе прибора учёта в скорость движения воды и расход. Данные о расходе заносятся в архив вычислителя водомера.
Достоинства электромагнитных водомеров: - С высокой точностью измеряют расход чистой воды - Имеют широкий диапазон измерения расхода - Не вносят существенного гидравлического сопротивления - Не имеют подвижных и выступающих частей в проточной части - Электромагнитные счётчики воды отличаются долгим сроком службы - Индикация мгновенного расхода воды - Архивация данных о водопотреблении - На точность измерения не влияет наличие загрязнений в воде не меняющих её электропроводности
Недостатки электромагнитных счётчиков воды: - Необходимость внешнего источника питания - Высокие требования к качеству монтажа - Высокие требования к помещениям, в которых устанавливаются электромагнитные счётчики - Высокая чувствительность к турбулентности потока и неравномерности распределения скорости воды в сечении водомера - В проточной части расходомерного участка возможно скопление металлического мусора удерживаемого магнитным полем - Непригодны для измерения расхода жидкостей с низкой электропроводностью, например спиртов и нефтепродуктов
Устройство и конструкция резонансных счётчиков воды (суперстатических)
Конструкция резонансного счётчика воды включает в себя вычислитель, расходомерный участок и пьезоэлектрический измеритель частоты.
Принцип действия резонансного счётчика воды основан на измерении частоты перебрасывания струи генерируемой внутри расходомерного участка. Расходомерный участок разделён на три канала, основной и два боковых. Все три канала соединены между собой в двух местах - на входе в расходомерный участок и на выходе из него, условно, они параллельны друг другу. В основном канале установлен формирователь потока направляющий струю попеременно во вспомогательные каналы, при этом направление движения воды во вспомогательных каналах противоположно направлению движения в основном канале. Вода частично входит в первый вспомогательный канал перед выходом основного потока из расходомера, а выходит из него перед его входом, при этом струя из первого вспомогательного канала в месте смешения с основным потоком настолько сильна, что отклоняет вектор его движения от оси трубопровода направляя поток во второй вспомогательный канал. Струя попадая во второй вспомогательный канал проходит по нему к месту входа воды в расходомер и сливается с потоком отклоняя его в первый канал. Частота изменения канала входа воды — пропорциональна расходу через счётчик. Частота перебрасывания измеряется пьезоэлектрическим методом и передаётся в вычислитель расходомера, который и определяет расход и заносит данные в архив.
Достоинства резонансных водомеров: - Широкий диапазон измерения расходов - Индикация мгновенного расхода воды - Архивация данных о водопотреблении - Не имеют подвижных и выступающих частей в проточной части - Резонансные счётчики воды обладают свойством самоочистки от незначительных загрязнений
Недостатки резонансных счётчиков воды: - Необходим источник питания - В проточной части находится формирователь потока - Обязательна установка сетчатого фильтра перед расходомерным участком - Высокие требования к помещениям, в которых устанавливаются электромагнитные расходомеры
Технические характеристики счётчиков воды
Qmax счётчика воды — максимальный расход — наибольший расход, при котором водомер должен работать непродолжительное время (менее чем 1час в сутки и менее чем 200 часов в год) без превышения его максимально допустимой погрешности.
Qn счётчика воды — номинальный расход — наибольший расход воды, при котором водомер должен работать длительное время без превышения его максимально допустимой погрешности.
Qt счётчика воды — переходный расход — расход воды, при котором изменяется значение максимально допустимой погрешности водомера.
Qmin счётчика воды — минимальный расход — наименьший расход воды, при котором погрешность показаний счётчика не превышает максимально допустимой погрешности.
DN счётчика воды — номинальный диаметр — диаметр отверстия в присоединительных патрубках. Значение DN применяется для унификации типоразмеров трубопроводной арматуры. Фактический диаметр отверстия может незначительно отличаться от номинального в большую или меньшую сторону. Альтернативным обозначением номинального диаметра DN, распространённым в странах постсоветского пространства, был условный диаметр Ду водомера. Ряд условных проходов DN трубопроводной арматуры регламентирован ГОСТ 28338-89 «Проходы условные (размеры номинальные)».
PN счётчика воды — номинальное давление — внутреннее давление, выраженное в барах, соответствующее максимально допустимому рабочему давлению воды. Альтернативным обозначением номинального давления PN, распространённым в странах постсоветского пространства, было условное давление Ру водомера. Ряд номинальных давлений PN трубопроводной арматуры регламентирован ГОСТ 26349-84 «Давления номинальные (условные)».
Максимально допустимые погрешности в диапазоне: от Qmin (включая) до Qt (исключая) — максимально допустимая погрешность составляет +/-5% от Qt (включая) до Qmax (включая) — максимально допустимая погрешность составляет +/-2%
Проект установки счётчика воды
Проект установки счётчика воды должен выполняться специализированной организацией имеющей лицензию на выполнение данного вида работ. Основанием для разработки проекта установки водомера служат технические условия, выданные водоснабжающей организацией. Проект устройства счётчика воды должен быть согласован с водоснабжающей организацией.Проект на счётчик воды должен в себя включать: - Расчёт расхода часа максимального водопотребления - Расчёт максимального секундного расхода воды - Подбор счётчика воды - Расчёт потерь напора на водомере при расчётном расходе воды - Монтажную схему узла учёта - Спецификацию на составные элементы узла учёта
Подбор счётчика воды
Подбор счётчика воды осуществляется на основании требований технических условий водоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к погрешности измерений, и месту установки водомера. Счётчик воды подбирается под расход часа максимального водопотребления с проверкой на пропуск максимального часового расхода воды.
Расчёт счётчика воды
Расчёт счётчика воды заключается определении расхода часа максимального водопотребления и определении гидравлического сопротивления водомера на расчётном расходе. Многие ошибочно считают, что диаметр водомера должен соответствовать диаметру трубы на которой он установлен.
Диаметр счётчика воды должен выбираться исходя из его расходных характеристик. Qmin - минимальный расход, м3/ч Qt - переходной расход, м3/ч Qn - номинальный расход, м3/ч Qmax - максимально допустимый расход, м3/ч
Диапазоны расходов характеризующие метрологические характеристики указываются в техническом описании счётчика воды: - 0 – Qmin – погрешность не нормируется – допускается длительная работа. - Qmin - Qt – погрешность не более 5% - допускается длительная работа. - Qt – Qn (Qmin - Qn для расходомеров второго класса для которых значение Qt не указано) – погрешность не более 2% - допускается длительная работа. - Qn - Qmax – погрешность не более 2% - допускается работа не более 1 часа в сутки. - Рекомендуется подбирать расходомеры счётчиков воды таким образом, чтобы расчётный расход попадал в диапазон от Qt до Qn. В качестве расчётного расхода, принимается расход воды за час максимального водопотребления. - При этом следует учесть возможность уменьшения и увеличения расхода воды через водомер, связанную с неравномерностью водопотребления в течении суток. - Выше приведенный алгоритм выводит список счётчиков воды учитывающих с заявленной точностью расход в два раза превышающий расчётный и в пять раза меньший от расчётного расхода.
Установка и монтаж счётчиков воды
Монтаж счётчиков воды может выполнять только специализированная организация имеющая лицензию на выполнение данного вида работ. Монтаж водомеров следует выполнять в соответствии с согласованным проектом узла учёта, требований нормативных документов и инструкции по монтажу.Монтируя счётчик на воду следует учесть: - После водомера устанавливают обратный клапан. - Перед и после механических счётчиков воды должны быть установлены манометры. - Перед и после расходомера должны быть выдержаны минимальные длины успокоительных участков. - Перед механическими приборами учёта обязательна установка сетчатых фильтров, а перед ультразвуковыми расходомерами установка фильтров – рекомендуется.
Сдача счётчика воды на коммерческий учёт
Сдача счётчиков воды на коммерческий учёт осуществляется после выполнения всех монтажных работ по устройству узла учёта. Процедура сдачи водомера начинается с вызова метролога, для чего составляется письмо и с одним экземпляром согласованного проекта направляется в водоснабжающую организацию. В день приезда метролога на объекте должны присутствовать представитель балансодержателя и представитель монтажной организации. Метролог проверяет соответствие смонтированного узла учёта согласованному проекту и соответствие заводского номера счётчика - с номером указанным в паспорте водомера. После, счётчик воды пломбируется, о чём составляется акт принятия прибора на коммерческий учёт. В акт заносится номер пломбы и начальные показания, с этого момента расчёты за потреблённую воду производятся по показаниям водомера.
Поверка счётчиков воды
Поверка счётчиков воды - периодическая процедура проверки соответствия прибора учёта метрологическому классу. Периодичность поверки зависит от типа водомера. Современные модели счётчиков воды поверяются один раз в четыре года. Поверка водомеров производится специализированными организациями, которые имеют специальное оборудование и разрешения метрологических органов. Для поверки расходомер следует распломбировать, демонтировать и отправить в организацию проводящую поверку. Поверка производится на специальной проливной установке, принцип работы которой заключается в пропуске через водомер определённого объёма воды и сравнении показаний расходомера с пролитым объёмом.
Требования норм, касающиеся счетчиков воды
Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации счетчиков воды. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Счётчикам воды и Водомерам применяемым в промышленности и технологических установках.
ДБН В.2.5-39 Тепловые сети
Пункт 12.19 — Глава 12 Конструкции трубопроводов
Грязевики в водяных тепловых сетях следует устанавливать: - на подающем трубопроводе при вводе в тепловой пункт, непосредственно после первой запорной арматуры; - не более одного на обратном трубопроводе перед регулирующими устройствами, насосами, водомерами и диафрагмами.Перед механическими водомерами и пластинчатыми теплообменниками по току воды следует устанавливать сетчатые феромагнитные фильтры.Грязевики в узлах установки секционирующей запорной арматуры не устанавливают.
Пункт 16.15 — Глава 16 Тепловые пункты
В тепловых пунктах не допускается устройство пусковых перемычек между подающим и обратным трубопроводами тепловой сети. Не допускается устройство обводных трубопроводов для насосов (кроме подпиточных), элеваторов, регулирующих клапанов, грязевиков и приборов учёта тепловых потоков и расхода воды.Регуляторы перелива и конденсатоотводчики следует оборудовать обводными трубопроводами.
Правила технической эксплуатации тепловых установок и сетей
Пункт 6.3.77 — Раздел 6.3 Тепловые сети — Глава 6 Распределение и преобразование тепловой энергии
Заполнение и подпитка тепловых сетей, систем теплоснабжения осуществляется деаэрированой, химически очищенной водой.Качество воды в тепловой сети и воды для подпитки должно соответствовать требованиям пункта 6.8.Подпитка должна быть автоматизирована, а для контроля на подпиточном трубопроводе устанавливают расходомер-регистратор или счётчик воды. Подпитку водой систем отопления и вентиляции, подключённых по независимой схеме, следует осуществлять из обратного трубопровода тепловой сети. Расширительный бак оборудуют системой автоматизированного контроля уровня воды со звуковой и световой сигнализацией в тепловом пункте.
СНиП 2.04.01 Внутренний водопровод и канализация зданий
Пункт 11.1 — Глава 11 Устройства для измерения количества и расхода воды
Учет количества и расхода воды следует предусматривать счетчиками холодной и горячей воды, устанавливаемыми на вводах в здания или на ответвлениях сетей.При закрытой системе теплоснабжения счетчики для воды следует устанавливать только на системе холодного водоснабжения.Примечание. Счетчики надлежит устанавливать на ответвлениях водопровода холодной воды в магазины, стоповые, рестораны и т. п., встроенные в жилые, производственные, общественные здания и получающие воду от общего ввода при расчетном расходе ее свыше 0,1 м3/ч. При меньших расходах воды счетчики допускается не устанавливать.
Пункт 11.2 — Глава 11 Устройства для измерения количества и расхода воды
Диаметр условного прохода счетчика воды следует выбирать исходя из среднечасового расхода воды за период потребления (сутки, смену), который не должен превышать эксплуатационный, принимаемый по табл. 4, и проверять согласно указаниям п. 11.3.
Пункт 11.3 — Глава 11 Устройства для измерения количества и расхода воды
Счетчик с принятым диаметром условного прохода, надлежит проверять: а) на пропуск максимального (расчетного) секундного расхода воды на хозяйственно-питьевые, производственные и другие нужды, при котором потери напора в крыльчатых счетчиках холодной воды не должны превышать 2,5 м, турбинных — 1 м. б) на пропуск максимального (расчетного) секундного расхода воды с учетом подачи расчетного расхода воды на внутреннее пожаротушение, при этом потери напора в счетчике не должны превышать 10 м.
Пункт 11.5 — Глава 11 Устройства для измерения количества и расхода воды
Счетчики на вводах холодной (горячей) воды надлежит устанавливать у наружной стены здания в удобном и легкодоступном помещении с искусственным или естественным освещением и температурой воздуха не ниже 5 °С.
В тепловых пунктах для учета потребления воды на нужды горячего водоснабжения счетчики холодной воды следует устанавливать на трубопроводах, подающих воду к водонагревателям.При непосредственном разборе горячей воды из тепловой сети счетчики горячей воды необходимо устанавливать на подающем трубопроводе после смесительного узла и на общем циркуляционном трубопроводе.Примечание. При невозможности размещения счетчиков в здании допускается устанавливать их вне здания а специальных колодцах.
Пункт 11.6 — Глава 11 Устройства для измерения количества и расхода воды
С каждой стороны счетчиков следует предусматривать прямые участки трубопроводов, длина которых определяется в соответствии с государственными стандартами на счетчики для воды (крыльчатые и турбинные) вентили или задвижки. Между счетчиком и вторым (по движению воды) вентилем или задвижкой следует устанавливать спускной кран.
Пункт 11.7 — Глава 11 Устройства для измерения количества и расхода воды
Обводная линия у счетчика холодной воды обязательна при наличии одного ввода в здание, а также в случаях, когда счетчик не рассчитан на расчетный расход воды на внутреннее пожаротушение. Обводную линию следует рассчитывать на максимальный (с учетом противопожарного) расход воды. На обводной линии необходимо предусматривать установку задвижки, запломбированную в обычное время в закрытом положении.Если счетчики не рассчитаны на максимальный расход воды на пожаротушение, на обводной линии следует предусматривать установку задвижек с электроприводом, открывающихся автоматически одновременно с пуском пожарных насосов от кнопок, установленных у пожарных кранов или других автоматических устройств.
Обводную линию у счетчика горячей воды предусматривать не следует.
Примечание. При отсутствии измерительных устройств на вводах расчет с потребителями за пользование водой следует производить по нормам, устанавливаемым исполкомами местных Советов народных депутатов с учетом местных условий.
ГОСТ Р 50193.1-92 (ISO 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования
Благодарность за предоставленные материалы:http://www.ktto.com.ua
www.gidro-term.com.ua
