Как правильно установить циркуляционный насос в системе отопления: Установка циркуляционного насоса: виды, назначение, монтаж

подключение циркуляционного насоса к котлу, как подключить к электросети правильно, как подсоединить, монтаж

Содержание:

В этой статье мы поговорим о таком важном вопросе, как установка насоса в уже работающую отопительную систему, и какой тип запорной арматуры лучше применить, чтобы она не испортила всю систему.

Предназначение

Чтобы определиться, требуется ли установка насоса для полноценно работающей системы, рассмотрим положительные и отрицательные стороны данного решения.

Положительные аргументы таковы:

• После подключения циркуляционного насоса к системе отопления ее инерционность существенно снизится. Благодаря этому скорость прогрева системы с момента поджига котла до достижения оптимальных показателей значительно увеличится. Нагнетаемый принудительно теплоноситель начнет прогрев дома уже через несколько минут.
• Температурные показатели приборов, расположенных в разных точках системы, выровняются. Увеличение скорости движения теплоносителя не позволит ему быстро остывать в промежутке между подачей и обраткой, так что трубы в дальних точках дома также будут теплыми.
• При наличии участков труб с уклоном в направлении, обратном потоку теплоносителя, в системе возможно образование воздушных пробок. Подключение насоса к котлу отопления позволит увеличить перепад давления в контуре, чтобы теплоноситель мог свободно циркулировать, независимо от наличия воздушных пробок.

Обратите внимание, что если в трубах останутся воздушные прослойки, вода при прохождении по трубам будет журчать, раздражая жильцов. Поэтому даже при условии установки насоса все-таки стоит стравить весь воздух из контура.

Среди недостатков установки циркуляционного насоса можно назвать такие факторы:

• Постоянные расходы на электричество – для успешного использования необходимо подключение циркуляционного насоса к электросети.
  Хотя его мощность на максимальных значениях не превышает 100 ватт, все же потери будут постоянными.
• Предусмотренная проектом принудительная циркуляция теплоносителя, если она является единственным вариантом, делает систему уязвимой в случае отключения электричества. В случае остановки движения жидкости по контуру котел может перегреть теплоноситель и повредить трубы, а при отключении отопления они могут промерзнуть.

Таким образом, чтобы обеспечить возможность функционирования отопительной системы при любых условиях, в момент ее проектирования необходимо предусмотреть как естественную циркуляцию, так и использование циркуляционного насоса.

Монтаж и подключение насоса

Перед тем, как установить насос отопления в систему отопления, стоит определиться с его расположением. Это важно, поскольку в неправильном положении механические элементы насоса будут быстро изнашиваться.

Внутри насоса для отопительной системы среднего уровня мощности расположен ротор и вал с набором подшипников, благодаря которым происходит циркуляция теплоносителя. Эти элементы должны постоянно охлаждаться. Для того чтобы в результате воздушных пробок подшипники не остались без охлаждения и смазки, вал должен стоять в горизонтальном положении.

Необходимость фильтрации теплоносителя в системе отопления

Поскольку вода в отопительном контуре неизбежно содержит всевозможные примеси в виде песка, окалины и прочих мелких абразивных частиц, для защиты подшипников и крыльчатки, перед насосом желательно устанавливать грязевик.

Для этих целей можно воспользоваться обычным фильтром грубой очистки, установленным бочонком вниз, чтобы не стопорить движение теплоносителя в контуре.

При установке фильтра обратите внимание на направление стрелок для его монтажа. Они укажут правильное направление. Даже при некорректной установке фильтры будут работать, но засоряться станут быстрее, и чистить их придется чаще.

Как правильно установить циркуляционный насос

Подключение циркуляционного насоса к котлу можно выполнять на различных отрезках контура – как на подающей трубе, так и на обратке. Однако стоит учитывать некоторые тонкости, которые повлияют на функционирование оборудования и всей системы в целом.

Перед тем, как подключить циркуляционный насос в систему отопления, обратите внимание на такие факторы:

• По мере повышения температуры теплоносителя, с которым контактирует циркуляционный насос, его пластиковые элементы и подшипники имеют все меньший ресурс работы, то есть быстрее изнашиваются. Исходя из этого, желательно проводить монтаж насоса отопления на обратной трубе, в непосредственной близости к отопительному котлу.
• Для установки расширительного бака есть ограничение – поток теплоносителя на участке, где он будет расположен, должен быть ламинарным. В то же время, циркуляционный насос превращает поток жидкости в турбулентный. Следовательно, определяясь, как установить циркуляционный насос, нужно учесть, что он должен быть расположен после расширительного бака, но перед котлом. Читайте также: «Зачем нужен насос для котла отопления и как его выбрать».

Зачем нужно подключать байпас

Как уже упоминалось выше, для успешного функционирования отопительной системы необходимо предусмотреть возможность его работы без циркуляционного насоса в случае отключения электричества.

В таком случае, стоит разобраться, как правильно подключить насос на отопление, чтобы сохранить способность к естественной циркуляции.

Рассмотрим особенности гравитационной системы отопления. Для нее характерно наличие минимального перепада давления между подающим и обратным трубопроводом. Поэтому, чтобы теплоноситель мог свободно циркулировать, необходимо обеспечить минимальное гидравлическое сопротивление контура.

На уровень сопротивления влияют такие факторы:

• наличие изгибов и поворотов трубопровода;
• наличие запорной арматуры, причем абсолютно любой.
• сокращение внутреннего сечения трубопровода.

Обратите внимание, что для сохранения возможности к естественной циркуляции, чтобы подключить насос в систему отопления дома как можно эффективнее, стоит использовать современные вентили шарового типа.

В открытом положении такие элементы оказывают наименьшее гидравлическое сопротивление потоку теплоносителя.

Выводы

Резюмируя требования, как подключить насос к котлу отопления, приведем несколько тезисов:

1. Врезку насоса необходимо производить параллельно отопительному контуру таким способом, чтобы не размыкать его. Эффективная работа гравитационной отопительной системы возможна при внутреннем сечении контура не менее ДУ 32. Примечательно, что для врезки насоса сечение труб должно быть намного меньше.
2. Чтобы во время работы можно было перекрыть основной контур, между врезками нужно установить вентиль. В противном случае, циркуляция жидкости будет происходить сугубо между врезками.
3. Перед тем, как подсоединить насос к отоплению, необходимо установить запорную арматуру перед устройством и после него. Это позволит при необходимости изолировать прибор для его ремонта или замены, не отключая всю систему.

Стоит отметить одну особенность данной системы. В случае отключения электричества переход с насоса на байпас можно произвести только вручную.

Решением данной проблемы может стать установка обратного клапана. Он будет перекрыт, если оборудование работает в штатном режиме. При возникновении перепада давления створки клапана раскроются, чтобы выровнять показатели теплоносителя до насоса и после него.

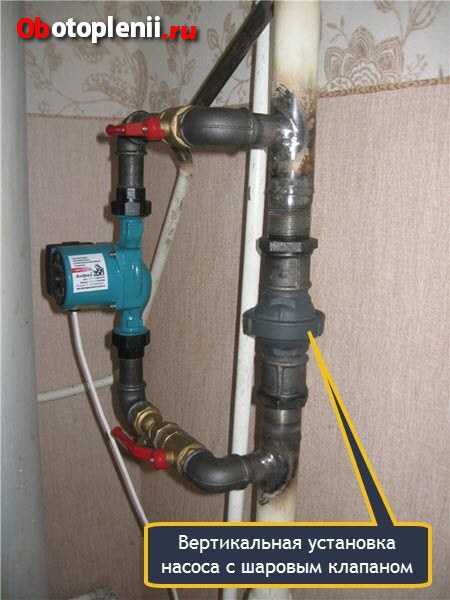

Стоит отметить, что наилучшим образом себя зарекомендовали шариковые клапаны, размещенные в горизонтальном положении. В отличие от пружинных устройств, они не будут снижать напор воды в системе, поскольку сопротивлении створок в них намного меньше.

Правильный монтаж циркуляционного насоса в систему отопления

Современная система отопления экономична, удобна и управляема. Однако практика ее организации зачастую противоречит принципам построения таких структур. В среднестатистической квартире или одноэтажном коттедже трудно реализовать классическую гравитационную механику движения теплоносителя. Установка циркуляционного насоса позволят добиться от отопительной системы хорошего уровня стабильности и эффективности. Такое устройство полезно и в структурах с гравитационной составляющей движения теплоносителя, а теплый пол без принудительного нагнетателя просто не работает.

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Схемы обвязки систем отопления

Выстраивая линию изложения для быстрого понимания особенностей организации тех или иных систем отопления, разумно начать с варианта с принудительной циркуляцией.

С принудительной циркуляцией

У такой схемы есть ряд особенностей.

1. Перепады высот, наклоны труб, расположение радиаторов относительно нагревательного котла никак не регламентируются.
2. В системе применяются многоточечная техника или одноточечная система выпуска воздуха (краны Маевского на радиаторах отопления или одна точка отвода с наибольшим уровнем высоты).
3. Допускается организация как угодно большого количества изолированных контуров циркуляции, каждый из которых обслуживается отдельным насосом.

Главная отличительная черта системы с принудительной циркуляцией — ее работа без функционирования циркуляционного насоса невозможна. Поэтому при отключении питания теплоноситель останавливается, помещения не отапливаются.

Важно! Если отключение питания происходит при отрицательных температурах воздуха, система с принудительной циркуляцией требует аварийного слива, если время до восстановления работы допускает замерзание теплоносителя. Для этого обязательно предусматриваются аварийные точки слива, в нескольких местах структуры труб с низким уровнем. Этого не нужно делать, если система закрытая, а теплоноситель не предусматривает замерзание при отрицательных температурах.

С естественной циркуляцией

Система с естественной циркуляцией имеет ряд преимуществ, однако требует четкого соблюдения правил организации. Ее особенности следующие.

1. После нагревательного котла предусматривается разгонная линия, вертикальная труба, позволяющая создать давление при расширении теплоносителя для его движения по сети.
2. Регламентируется четкий параметр наклона, как труб подачи, так и обратки.
3. При нескольких контурах отопления трудно или невозможно добиться оптимальной отдачи тепла в каждом из них.

Управление циркуляционным насосом движением теплоносителя способно кардинально увеличить функциональность, эффективность, настраиваемость системы обогрева с естественной циркуляцией.

Такая система позволяет решить ряд стандартных задач:

• нивелировать ошибки проектирования и преодолеть гидравлическое сопротивление сети трубопроводов;
• оптимизировать загрузку контуров отопления при установке нескольких насосов, регулировать отдачу тепла;
• улучшить условия работы нагревательного оборудования.

Главное достоинство системы с естественной циркуляцией, при всей сложности ее организации, заключается в возможности работы при отключении энергопитания. Чтобы этого достичь, циркуляционный насос устанавливают в байпас. Это достаточно простая структура.

Байпас – это отдельный узел для установки циркуляционного насоса с петлей обвода и запорной арматурой для обслуживания.

Узел байпаса обеспечивает несколько удобных возможностей.

1. При перекрытии шаровых кранов нагнетатель можно снять без слива всей системы, чтобы провести ремонт циркуляционного насоса или его замену.
2. Обеспечивается работа системы без электропитания.
3. Можно провести первичный запуск отопления без участия циркуляционного насоса.
4. Легко организовать структуру защиты насоса от попадания в его турбину примесей, путем установки фильтра грубой очистки или узла сетчатого типа.

Схема водяного отопления частного дома может использовать как байпас с ручным, так и с автоматическим управлением. В последнем случае в контуре обвода циркуляционного насоса монтируется обратный клапан.

При работе циркуляционного насоса на выходе обратного клапана образуется избыточное давление. Узел перекрывает подачу, обеспечивая оптимальную схему движения теплоносителя. При отключении питания через клапан начинает двигаться вода благодаря естественной гравитационной составляющей. Такая схема не требует регулировки и настройки, в том числе при пусконаладочных работах.

Совет! Поскольку обратный клапан — достаточно чуткое к попаданию окалины и минеральных отложений устройство, в открытых системах отопления рекомендуется дублировать его работу последовательно устанавливаемым шаровым краном.

Подключение насоса к сети электропитания

Подключение к сети электропитания может производиться двумя методами.

Прямое подключение

Первый — стандартный, представляет собой прямое подключение питающего кабеля к розетке с нужным типом напряжения. При этом:

• выбирается провод сечением не менее 2 кв.м;
• проводники должны быть многожильными, чтобы уменьшить вероятность переломов при изгибах;
• подключение обязательно производится с использованием заземляющего провода.

Конкретное сечение проводников следует выбирать, исходя из рекомендаций производителя и паспортной мощности насоса. Розетка, в которую подключено устройство, должна располагаться как можно ближе к точке монтажа, при этом рекомендуется установить между ней и насосом УЗО, автоматы аварийного отключения.

Провод заземления рекомендуется заводить из розетки, общей структуры электросети. Если этого сделать невозможно из-за устаревшего типа проводки, насос допускается подключить к внешнему контуру.

Совет! Если подводящий кабель напряжения насоса расположен близко к трубам отопительной сети, и температура теплоносителя превышает 90 градусов — выбирают специальный термостойкий провод для питания оборудования.

Применение ИБП

При работе нагнетателя, особенно под нагрузкой, возможны сбои электропитания, случаи его прекращения, изменение входных параметров напряжения. Это может негативно отразиться на сроке службы устройства, его эффективности, привести к поломкам. Поэтому при возможности стоит использовать схему подключения через источник бесперебойного питания.

При выборе модели источника бесперебойного питания проводят простой расчет. В базовые условия входит мощность циркуляционного насоса и время, в течение которого должна поддерживаться его работа. По результатам расчета выбирают емкость батареи или модель ИБП. Многие производители такого оборудования на своих официальных ресурсах предлагают графики и таблицы, по которым легко определить оптимальный вариант источника питания.

Совет! Для питания циркуляционного насоса рекомендуется применять ИБП только с синусоидальной формой выходного сигнала или близкой к ней. Лучшие результаты показывают On-Line ИБП, обеспечивающие нулевое время реагирования и идеальную кривую напряжения.

Наладка и запуск в работу

Пусконаладочные работы после установки циркуляционного насоса не представляют сложности, но должны проводиться в определенном порядке.

1. Насос монтируется в байпас или врезается в трубу обратки, подачи.
2. Производится подключение устройства к электросети.
3. Система отопления заполняется водой.
4. Производится удаление воздушных пробок путем открытия запорной арматуры на специально сделанных отводах или кранах Маевского, установленных на радиаторах отопления.
5. Удаляется воздух из корпуса циркуляционного насоса путем открытия клапана, отвинчивания винта на крышке корпуса устройства.

Как только из специального отвода насоса начинает выходить вода — устройство готово к работе. После этого достаточно запустить нагревательный котел, свериться по паспорту, какую скорость лучше включать на насосе отопления, установить оптимальный режим и отрегулировать параметры давления в системе в процессе нагрева теплоносителя.

Возможные неисправности циркуляционных насосов

Циркуляционный насос — достаточно простое устройство. Его серьезные поломки заключены в износе колеса турбины, физическом повреждении элементов или выходе из строя электросхемы. Некоторые неисправности насоса отопления можно устранить своими руками. Для этого устройство нужно демонтировать и разобрать. Порядок действия при этом следующий.

1. Отключить питание оборудования.
2. Если насос установлен в байпасе или предусмотрены краны с двух сторон — перекрывается подача теплоносителя, устройство демонтируется из точки установки.
3. При длительном ремонте — следует установить запасной насос.

Совет! Если система отопления не позволяет перекрыть подачу жидкости в ограниченной области установки насоса — рекомендуется полностью слить теплоноситель перед демонтажом устройства. Такая мера позволит быстрее провести пусконаладочные работы по стандартной схеме.

При разборке циркуляционного насоса можно получить доступ к его основным функциональным частям:

Насос сильно гудит, но циркуляции теплоносителя не наблюдается

Такая неисправность возникает при длительном простое оборудования. Устройства уплотнения, подшипники лишены смазки, образуются плотные минеральные отложения. Для запуска насос требуется разобрать по инструкции производителя. Снимается корпус, электропривод. Используя отвертку или любое зажимное приспособление, проворачивают ротор и добиваются его относительно свободного вращения. После этого насос устанавливается на штатное место и включается.

Устройство сильно шумит при работе

Причина избыточного шума — попадание мусора в зону вала электродвигателя и блок турбинного колеса. Проблема ликвидируется полной разборкой и чисткой устройства.

Совет! Чтобы предотвратить неприятности в будущем, рекомендуется установить фильтры очистки на входе насоса, а для простаивающего оборудования — осуществлять пуски на 20-30 минут не реже 1 раза в месяц.

Насос не включается

Причин отказа запуска может быть несколько. Самая распространенная — сбой электропитания. Следует проверить питающий кабель (отключив автоматы защиты или вытащив вилку из розетки) на предмет переломов, повреждений, протестировать напряжение источника питания.

Другая причина отказа запуска — срабатывание защиты. Для ликвидации проблемы следует заменить плавкие предохранители или другие элементы, предусмотренные производителем. Перед запуском насоса тщательно проверить состояние и параметры питания сети, убедиться в правильности работы других связанных с нагнетателем систем.

Устройство запускается и прекращает работу через короткий интервал времени

Причина автоматического останова заключена в превышении допустимой нагрузки. Это вызывается накипью на частях мокрого ротора. Для восстановления нормальной работы насос следует разобрать, удалить минеральные отложения при помощи специальных средств.

Сильный шум, вибрация, выделение тепла

Причины резкого изменения звука и других параметров работы — воздух в циркуляционном насосе. Данная проблема может вызываться неправильным проведением пусконаладочных работ или превышением уровня минимального предела кавитации. Устранение неполадки производится регулировкой параметров системы отопления. Из труб удаляют воздушные пробки, аналогичную операцию проводят клапаном на верхней части корпуса насоса.

Совет! Для предотвращения образования кавитационных пузырьков следует отрегулировать входное давление (сделать его выше минимального, указанного в паспорте насоса) в подающем патрубке.

Постоянный, увеличенный уровень вибрации

Причина избыточной вибрации может заключаться в износе подшипников. Данные элементы конструкции имеют ограниченный срок службы даже при идеальных параметрах теплоносителя. Рекомендуемый интервал замены подшипников в циркуляционных насосах обязательно указывается в паспорте конкретной модели.

Стоит помнить, что вытащить запрессованный в посадочное отверстие подшипник можно при помощи специального съемника. Обратная установка в домашних условиях производится деревянной киянкой. Новый подшипник размещается на посадочном отверстии и забивается легкими, точными ударами.

Недостаточное давление

Верно установленный, работающий циркуляционный насос в отдельных случаях не способен обеспечить достаточное давление. Причина может быть в неверной установке скорости вращения, что часто наблюдается при высокой вязкости теплоносителя или избыточной длине трубопроводов. Если есть такая возможность — устройство регулируется, в случае неверного выбора модели она заменяется.

У трехфазных насосов причина недостаточного давления может заключаться в неверной схеме подключения. Поэтому первой фазой устранения проблемы должна быть проверка фазировки, состояния нулевого провода, напряжения энергосети.

Стоит всегда помнить, что циркуляционный насос попадает к пользователю не сразу после производства. Поэтому знать, как разобрать и почистить устройство, а также его составные части — полезно. К примеру, такие сведения легко помогут справиться со случаем, когда отключение происходит по причине окисления контактов предохранителей. Операция частичной разборки и зачистки в таком случае может быть произведена даже без демонтажа устройства.

Важно! Если простые методы устранения неполадок не помогают, следует обратиться за помощью к профессионалам. Для определения зазора (степени износа турбинного колеса) между крыльчаткой и корпусом могут потребоваться специальные приспособления. Это же относится к оценке параметров обмоток двигателя. В отдельных случаях может требоваться сложный, профессиональный ремонт.

Заключение

Чтобы не сталкиваться с неполадками работы системы отопления, не мерзнуть, не тратить деньги и время на внесение изменений в обвязку, не стоит экономить на проектировании и правильной организации мест монтажа циркуляционных насосов. Байпасы, оснащенные запорной арматурой, фильтрами, обратными клапанами, верный выбор точки установки помогут упростить настройку отопления, обеспечат автоматическое регулирование, гарантируют оптимальные условия работы оборудования и значительное повышение его надежности, сроков службы.

: Инженерные системы загородного дома. Газ. Электричество. :: BlogStroiki Default Default :: BlogStroiki

Подскажите как и какой поставить циркуляционный насос в однотрубную систему отопления, с внутренним диаметром труб 40. Нужен ли бай пас, и можно ли ставить насос горизонтально?

Выбор насоса для системы отопления

Для того , чтобы правильно выбрать циркуляционный насос в вашу однотрубную систему отопления, вам надо сначала определиться какое количество воды или другого теплоносителя проходит через отопительный котел за одну минуту. Производители отопительных котлов считают это так: каждый киловатт мощности котла соответствует одному литру теплоносителя. Если у вас котел мощностью 24 киловатт, то через него должно проходить 24 литра теплоносителя.

Исходя из мощности установленных у вас радиаторов этим же способом рассчитываем расход воды в каждом кольце системы отопления .При этом расход теплоносителя в трубах принимается следующим:

Скорость воды в трубах системы отопления принимается равной 1.5 метра в секунду. Зная все эти значения можно выбирать и соответствующий циркуляционный насос. Мощность насоса будет зависеть от длины труб вашей отопительной системы, причем с учетом всех отводов до батарей отопления. Так на каждые 10 метров отопительного кольца вашей системы необходимо создать давление 0.6 метра, значит если у вас вся система отопления имеет длину 80 метро , то вам нужен циркуляционный насос который обеспечит напор 4.8 метра. Вы конечно под свою длину трубопроводов выберите себе насос. Покупайте насос с параметрами на 10-15% превышающие расчетные, он будет работать с запасом по мощности и не будет создавать лишние шумы . Я бы рекомендовал приобрести насос , который имеет три режима работы по мощности, таким образом экспериментальным путем вы подгоните насос под вашу индивидуальную систему отопления.

Где устанавливать циркуляционный насос

Как обычно «мокрые» циркуляционные насосы устанавливали только на обратку, это продлевало срок службы ротору насоса, подшипникам и сальникам. Сегодня в продаже есть достаточно надежные насосы, которые можно ставить и на трубу подачи теплоносителя.

А далее у меня к вам вопрос, у вас открытая или закрытая система отопления?

Это надо знать для того, чтобы монтируя отопительную систему отопления с принудительной циркуляцией теплоносителя выполнить главную задачу-обеспечить избыточное давление теплоносителя в любой точке системы. У вас в однотрубной системе расширительный бак должен находиться практически рядом с циркуляционным насосом.

Касательно байпаса, это обводной участок трубы на подаче или на обратке, в зависимости от того где вы установите циркуляционный насос. Его функциональное назначение –при отключении электроэнергии переключить систему отопления с принудительной циркуляции теплоносителя на естественную. Обводная труба байпаса должна иметь диаметр трубы одинаковый с трубой на которой установлен циркуляционный насос(подача или обратка).

Если используется «мокрый» циркуляционный насос , то байпас устанавливается только горизонтально и в байпасе установлен обычный шаровый кран или обратный клапан.

Добавлено: 02.03.2015 15:03
