Контур заземления частного дома: монтаж, расчеты, проверка. Как сделать контур заземления в частном доме своими руками схема

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

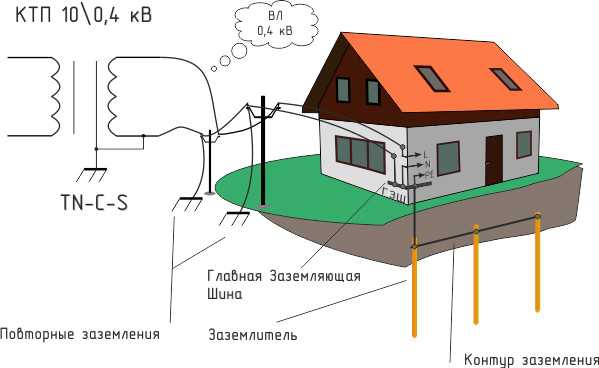

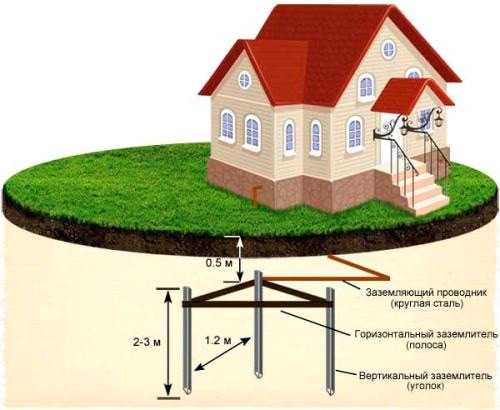

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

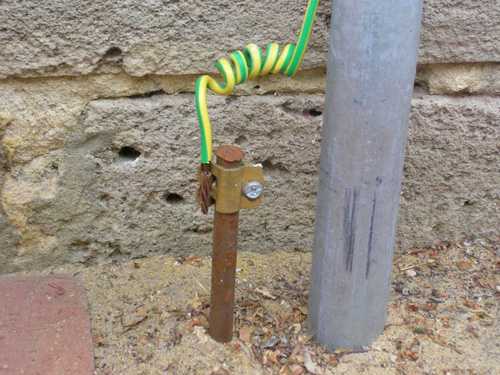

Выглядеть конструкция должна так, как показано выше на фото:

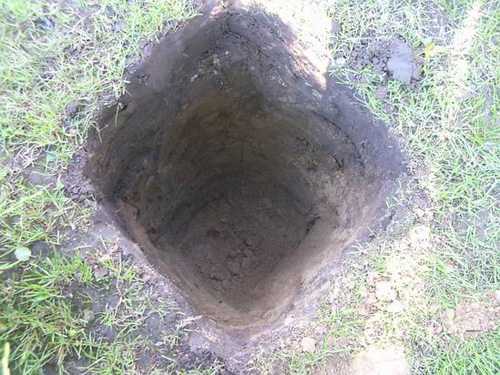

Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
Сверлим буром отверстие, нужной нам ширины и глубины;
Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

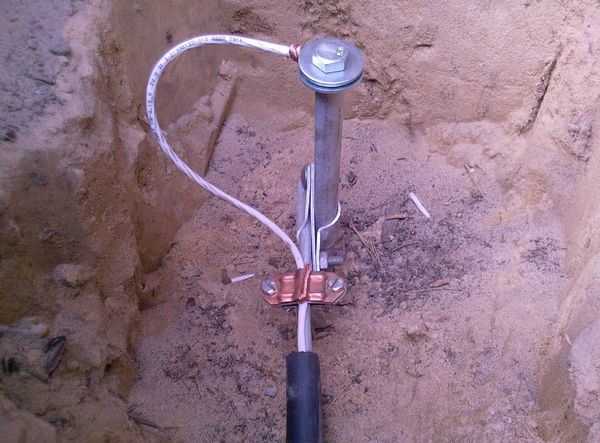

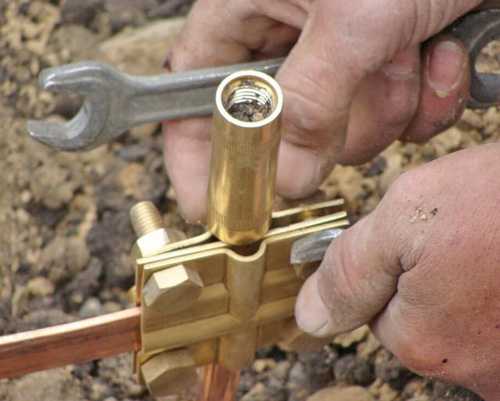

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

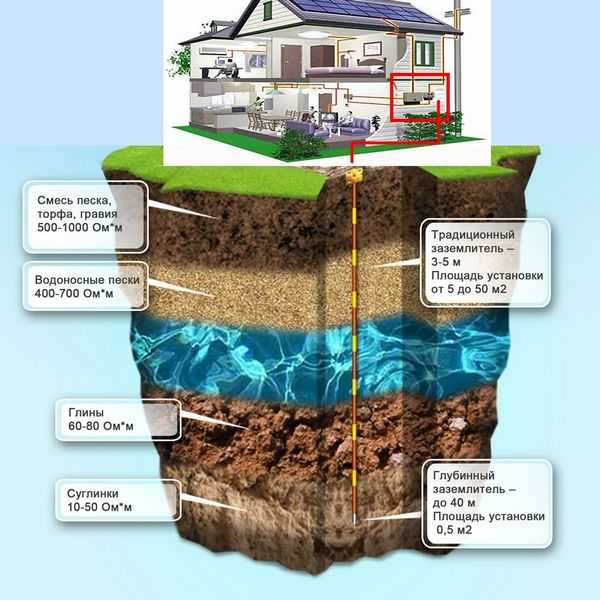

Существует два типа таких работ:

Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sovetexpert.ru

Как рассчитать и подключить контур заземления частного дома своими руками

Безопасная работа электропроводки частного дома во многом зависит от наличия контура заземления – он способствует отведению блуждающих токов и защищает все домашние электроприборы от статического напряжения. Кроме того, отвечает за безопасность человека и защищает его от поражения электрическим током. Контур заземления частного дома, хотя и является сложной системой, требующей проведения специальных расчетов, все же в исполнении он представляет собой довольно простую конструкцию, изготовить которую самостоятельно не представляет никакого труда. Предлагаем вместе с сайтом stroisovety.org подробно изучить устройство и принципы самостоятельного монтажа контура заземления.

Контур заземления частного дома фото

Как рассчитать контур заземления

Расчет заземляющего контура необходим для того, чтобы правильно определить его сопротивление и форму, на которые влияют несколько факторов – это размеры и количество заземляющих электродов, расстояние между ними и электропроводность грунта. Именно эти факторы необходимо взять в учет при расчете контура заземления.

Начнем по порядку, и для начала определимся, для какого материала необходимо производить расчет. Монтаж контура заземления может выполняться из разного материала, но в основном это:

металлический уголок;
труба;
арматура.

Монтаж контура заземления своими руками фото

Чтобы эти изделия служили на благо вашей безопасности как можно дольше, к их сечению выдвигают некоторые требования.

Труба – вне зависимости от диаметра, она должна иметь толщину стенок не менее 3,5мм.
Уголок – опять же, не зависимо от ширины полок, толщина металла не должна быть меньше 4мм.
Арматура или круглый прокат должен быть диаметром не менее 16мм.
Размеры полосы, служащей для связки заземляющих электродов, должны составлять 4х12мм.

При всем этом используемом материале длина заземляющих электродов составляет 1,5-2м.

Расчет контура заземления

Сопротивление контура заземления рассчитывается отдельно для каждого элемента системы, после чего суммируется. Как правило, расчетные данные значительно отличаются от фактических. Это связанно с тем, что в зависимости от глубины, удельное сопротивление уменьшается.

Рассчитать сопротивление заземляющего контура можно по формуле R= R1/ Kи*N,

в данном случае R1 – это сопротивление одного электрода, Ки – коэффициент использования, характеризующий нагрузку электрической цепи, и N – количество заземляющих электродов.

Расчет контура заземления нужен для того, чтобы определить количество необходимых электродов. Ленивым людям все расчеты можно осуществить с помощью компьютерной программы «Электрик v.6.6».

Как сделать контур заземления своими руками

Как монтировать контур заземления своими руками

Определив количество необходимых электродов, можно приступать к монтажу заземления. Следует понимать, что установить эти электроды можно разными способами – линейным или в виде какой-либо фигуры. Наиболее распространенная схема контура заземления – это треугольник, но здесь необходимо учитывать возможности пространства приусадебного участка. Если места хватает, то лучше расположить электроды квадратом или треугольником, если нет, то придется разместить их в линию. По большому счету это не очень важно.

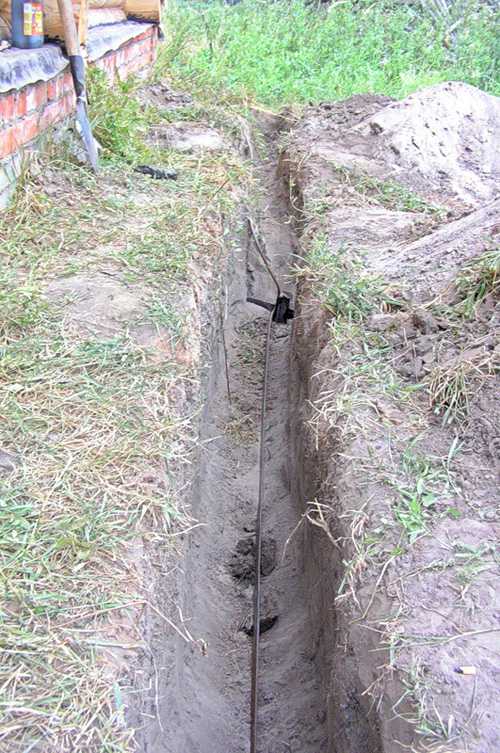

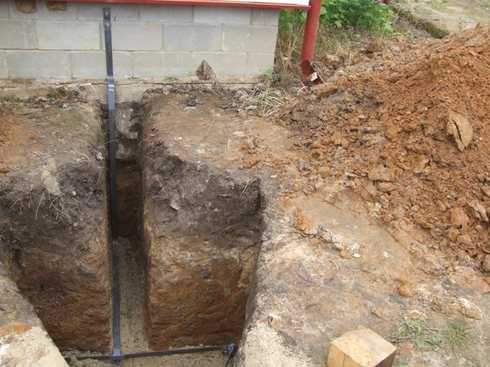

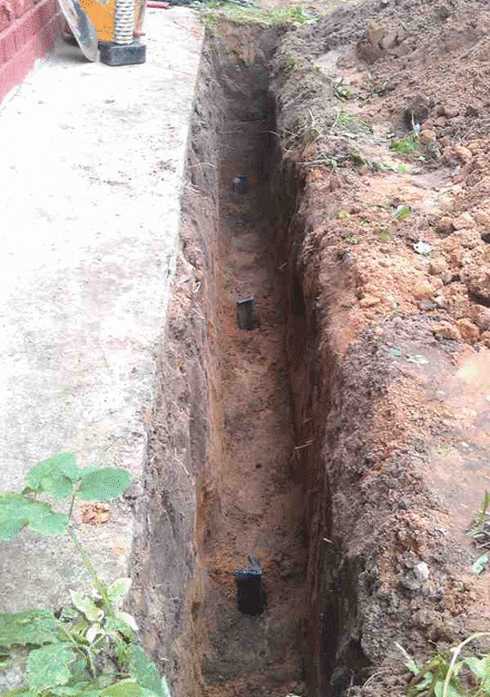

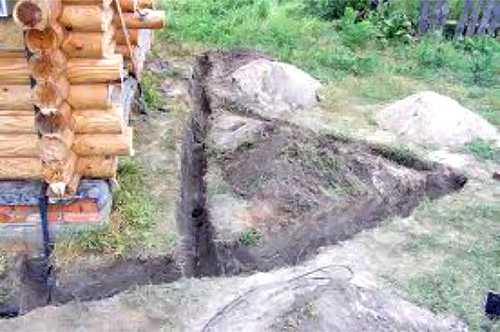

Траншея для контура заземления частного дома фото

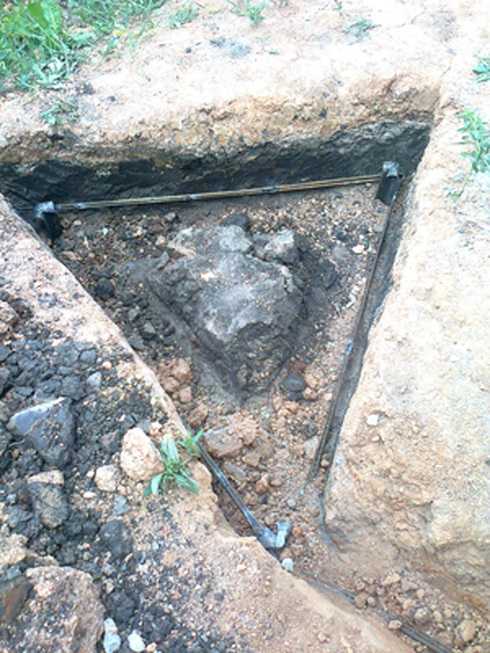

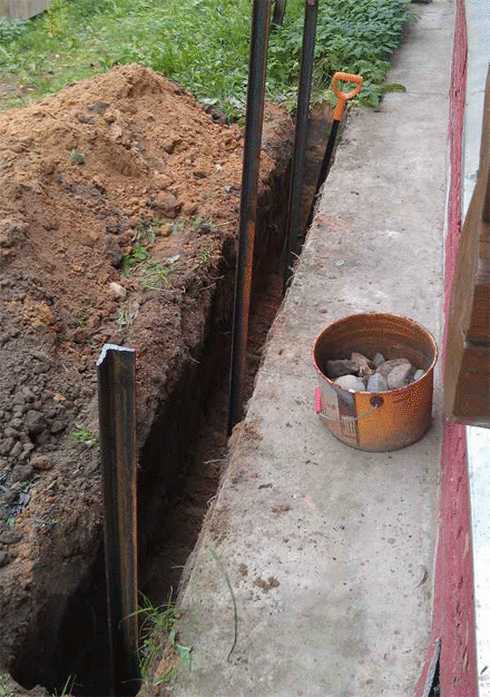

Итак, копаем траншею в виде необходимой формы на глубину 0,7м и забиваем вертикальные электроды. Расстояние между электродами примерно должно равняться их длине – если монтировать замеляющий контур в виде треугольника или квадрата, то эта величина должна характеризовать длину их граней. Забивать электроды необходимо так, чтобы в канаве они выступали на высоту 0,2м.

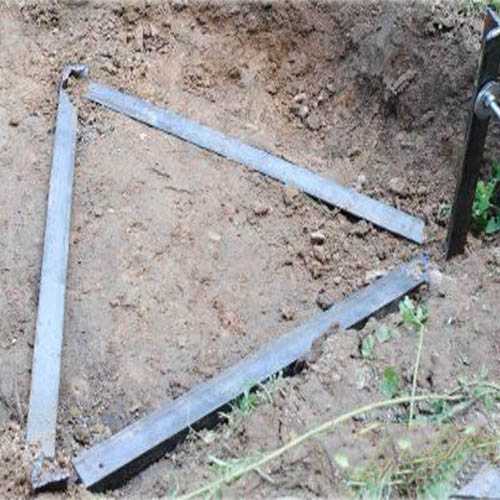

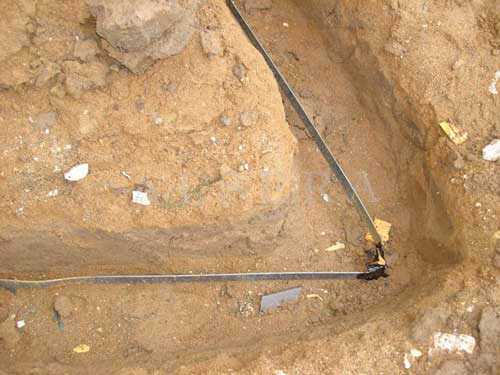

Ну а дальше все просто – вооружаемся сварочным аппаратом и стальной полосой. Задача заключается в том, чтобы соединить между собой все имеющиеся электроды. Здесь выдвигаются повышенные требования к сварке. Полосы и электрод необходимо сварить сплошным швом во всех возможных местах, а чтобы свести на нет процесс коррозии металла, выступающие электроды и полосу нужно покрыть слоем грунтовки.

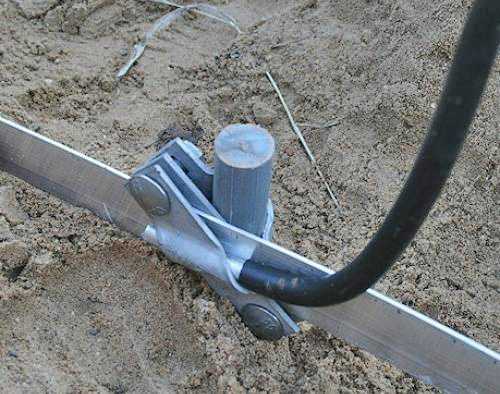

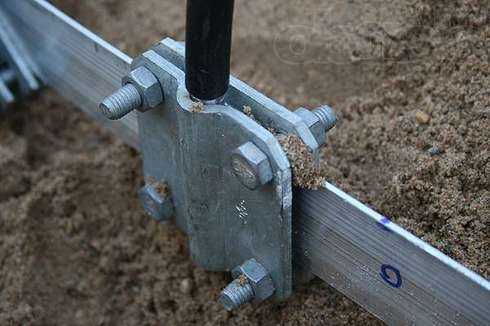

Прежде чем закапывать получившуюся конструкцию, устройство контура заземления необходимо подключить к домашней электропроводке. Для этого также понадобится прокопать траншею и провести металлическую полосу вплоть до распределительного щитка, где и выполняется его непосредственное подключение.

Контур заземления своими руками

Проверка контура заземления частного дома

Но и это еще не все – чтобы избежать лишней земельной работы, нужно выполнить проверку контура заземления. По большому счету, проверку контура и замеры его сопротивления должны проводить соответствующие организации, на что выдавать определенный сертификат соответствия. Но в случае самостоятельного контроля воспользуйтесь прибором под названием «клещи» – с его помощью можно провести вычисления, не прибегая к разрывам цепи и использованию сложной устаревшей техники с множеством электродов.

Проверка контура заземления частного дома

Пользоваться таким прибором не сложно – устанавливаете переключатель в режим измерения сопротивления, замыкаете клещи вокруг стальной полосы заземления, после чего прибор выдает показания, которое согласно всем нормам не должно превышать 4Ом.

Только после такой проверки на соответствие нормам сделанный своими руками контур заземления можно закапывать. Не забудьте качественно уплотнить грунт. Проливать водой его не стоит – просто по мере подсыпания земли ее нужно хорошенько утрамбовывать. Со временем почва даст усадку и при необходимости можно будет выполнить дополнительную подсыпку.

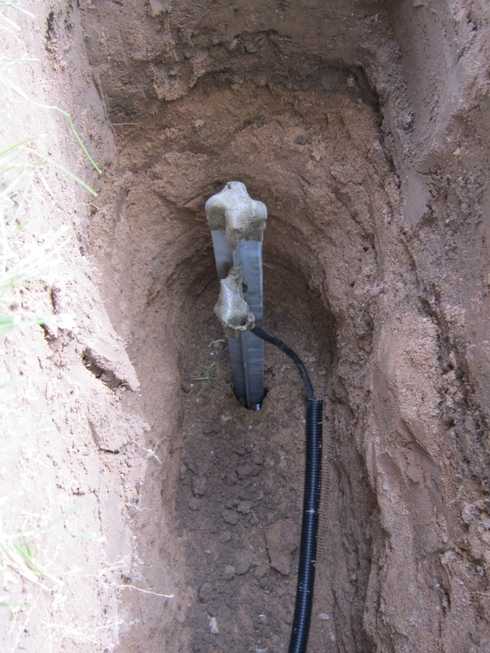

Когда можно закапывать контур заземления частного дома

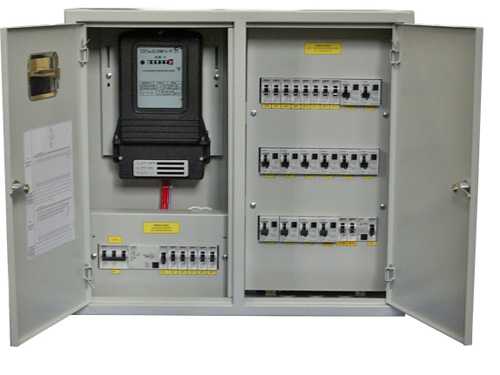

Подключение контура заземления к распределительному щитку своими руками

Задаваясь вопросом, как сделать контур заземления, нельзя упускать из виду процесс его подключения к внутренней цепи электропитания. Это соединение должно быть надежным и долговечным. Как правило, стальную полосу, идущую от контура, связывают со щитком медной жилой сечением не менее 6 квадратов. К полосе кабель подключается с помощью болта, оснащенного гайкой и двумя шайбами, а к щитку – специальной шиной с клеммами, к которой и подключаются отдельные ветви заземляющих проводов внутренней электропроводки дома.

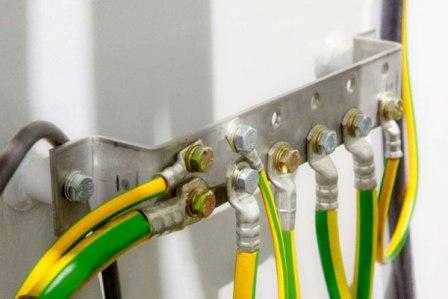

Подключение контура заземления к распределительному щитку

Теперь вы знаете, как делается контур заземления частного дома и, вооруженные теорией, можете приступать к практике. Главное помните, что все должно делаться как можно качественнее, а соединения выполняться самым надежным способом.

Автор статьи Юрий Пановский

stroisovety.org

устройство, контур и схема заземления ⋆ Прорабофф.рф

С каждым годом наша жизнь все больше насыщается различными электроприборами. Норма энергопотребления 30-ти летней давности (1,3 кВт на квартиру) ныне вызывает лишь смех. Электроприборы приносят в дом комфорт и экономят деньги, но их использование приводит к возрастанию опасности электрошока. Поэтому без заземления не обойтись. Цены на такие работы в специализированных компаниях достаточно высоки. Чем платить кому-то значительную сумму денег лучше сделать заземление частного дома своими руками, разумеется, работа это не легкая, но и не слишком сложная.

Тем более что правильно сделанное заземление, при котором сопротивление растекания тока составляет не более 4 Ом, формально не дает повода для придирок со стороны Энергонадзора. Конструкция заземления дома детально регламентируют следующие нормативные документы: ПУЭ, ПТБЭ и ПТЭЭ. Следует также знать, что ни в одном из документов не сказано, что заземление обязано производить специализированное предприятие.

Для чего нужно заземление:

— Исключение поражения электрическим током человека при контакте с корпусом электрического устройства.

— Обеспечение нормальной работы электрических устройств, ведь проектируются они с учетом присутствия заземления.

— Уменьшение электромагнитного излучения высоких частот.

— Уменьшение количества помех в электрической сети вызванных скачками напряжения.

Контур заземления частного дома

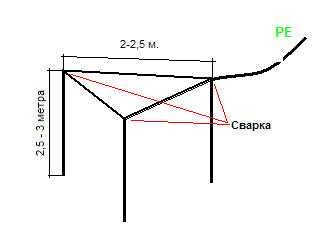

Контур заземления частного дома в самом обычном и достаточно простом варианте, это 3 электрода вогнанных в землю на глубину 1,5-2м. Друг с другом электроды должны быть соединены стальной полосой 4 х 40 мм, или арматурой с 12 — 14 мм диаметром, путем приваривания. К любому из этих электродов — стержней, необходимо приварить обыкновенный болт с гайкой, для последующего крепления провода заземления.

В случаях, когда контур необходимо вынести на незначительное расстояние (3-5 метров) от дома, соединение щита учета с контуром реализуется при помощи той же металлической полосой. В таком случае, крепление полосы к щиту производится с помощью болта диаметром не меньше 10 мм. Причем к полосе болт обязательно должен быть приварен.

Расстояние между электродами, зависит от вида грунта и колеблется от 1 до 3 метров. То есть, чем менее насыщенный водой грунт, тем дальше друг от друга должны находиться, электроды и тем на большую глубину их следует забивать.

Кстати, во избежание неоправданного риска, не будет лишним, не поленившись заглянуть в ближайшее энергетическое управление и, не навещая высоких кабинетов, поспрашивать у дежурных электриков, как сделать заземление своими руками, а точнее о характеристиках для контуров заземления обычных для вашего региона.

Этот способ идеально подходит для коттеджей и частных домов. Произвести подобное заземление в многоэтажном, многоквартирном доме невозможно, особенно если вы живёте на последних этажах. В последнее время все большую популярность приобретает мнение, что в отсутствии должного заземления его можно заменить обыкновенным занулением т.е, просто совместить «земляные» жилы отходящие от нагрузки проводов с нулевым проводом. Подобные эксперименты категорически запрещаются. Ведь если в сети дома, по каким либо причинам исчезнет ноль (отгорит или оборвется), то все корпуса ваших, заземлённых таким способом приборов будут под напряжением 220 в!

Кроме этого, имеется понятие «перекос фаз» (неравномерное распределение нагрузки по фазам) – в подобном случае на «нуле» возникает напряжение. Потому производить такое «заземление», а точнее просто его имитацию слишком опасно.

На сегодняшний день в продаже встречаются огромное количество различных типов готовых наборов для самостоятельного устройства правильного контура заземления. Обычно, это покрытые медью стальные электроды, снаряжаемые резьбовыми соединениями. Результативность таких наборов достаточно высока, но к несчастью и цена на них кусается!

Устройство заземления в частном доме

Есть одна небольшая хитрость, помогающая осуществить устройство заземления в частном доме даже при очень плачевном, с точки зрения конструкции заземления грунте (ярким примером не подходящих грунтов служат песчаные грунты, известняки, мергели, супеси, а так же виды грунта, имеющие слабую влажность), их электропроводность можно значительно повысить. Для чего в месте предполагаемого устройства контура, в грунте высверливают некоторое количество скважин и заливают их крепким соляным раствором.

Устраивая заземление дома своими руками, электроды иногда не вбивают, а укладывают в пробуренные отверстия. В таком случае, при монтаже электродов, скважины заполняют грунтом (преимущественно суглинком), перемешанным с солью. Это достаточно сильно снижает сопротивление заземляющего контура, но, к несчастью и способствуют коррозии электродов.

П. 1.7.110 ПУЭ строго запрещает проводить заземление электроустановок на всевозможные трубопроводы. Заземление на водяную трубу также запрещено: так как каждый отрезок пластмассовой трубы в разводке существенно усиливает поражающие действия тока в месте пробоя. Другими словами такая схема заземления частного дома способна убить принимающих душ соседей. Кроме этого запрещено подключать выведенные наружу элементы заземления к шине с неподготовленными контактными площадками. Дело в том, что разные металлы имеют свою электрохимическую активность. При неизбежном увлажнении на открытом воздухе создается гальваническая пара, что приводит к электрокоррозии; смазка может спасти от нее лишь в сухом помещении.

Коррозионный процесс распространится и под оболочку заземляющего кабеля, что неизбежно приведет к обгоранию проводника в случае даже незначительной аварии. Запрещено также производить заземление электроустановок последовательно, одна через другую, и подсоединять больше одного проводника к одной контактной площадке шины заземления. В таком случае аварийная установка способна вызвать за собой и другие, в итоге все они станут создавать друг другу помехи; такой процесс именуется – электромагнитная несовместимость. Во всех перечисленных случаях все работы по ликвидации аварии сопряжены с серьезным риском для здоровья и жизни.

Металлосвязь – сварная конструкция из металла, соединяет заведенную в дом шину заземления и верхние края заземлителей. Следует отметить, что подобных вводов в дом может быть и несколько, но одна из них непременно обязана осуществить заземление вводного щита. Такие заземлители образуют довольно жесткий контур заземления, в котором проводники связывают заземлительные клеммы с электроустановками и с шиной заземления. Их делают как жесткими голыми, так и многожильными гибкими и изолированными. В последнем варианте их сечение не должно быть менее 4 мм3, а расцветка оболочки должна быть желтой с зеленой продольной полосой. Допустим так же и перенос проводника с шины на шину. К шинам заземления, при помощи болтов, на специальные площадки подключаются зачищенные до блеска и смазанные специальной консистентной смазкой проводники. Такая смазка, кроме защиты от окисления, необходима и для предупреждения электрокоррозии. Сопротивление металлосвязи вымеряется от заземлительной клеммы до наиболее отдаленного наземного элемента контура заземления и не должно превышать 0,1 Ом.

Часто бывает, что на нулевом проводнике при перекосе фаз (неравномерная нагрузка по фазам) может, появляется напряжение, иногда достигающее значений от 5 до 40 В. И при появлении связи между защитным проводником и нулем сети, на корпусе электротехники может появляться незначительный потенциал. Разумеется, в подобной ситуации обычно срабатывает УЗО, но надеяться только на него не стоит. Гораздо правильней будет не испытывая судьбу просто не доводить до подобных ситуаций.

Из всех перечисленных схем заземления дома напрашивается вывод, что система «ТТ» наиболее безопасна в сравнении с системой TN-C-S. Основным недостатком использования такой системы является ее довольно высокая цена. Связано это с тем что, при использовании системы ТТ неизбежно устанавливаются такие защитные механизмы как УЗО и реле напряжения.

Также имеет смысл отметить, что производство контура в виде треугольника совсем необязательно. Форма заземления напрямую должна зависеть от конкретных внешних условий. Горизонтальные заземлители можно располагать в абсолютно любом порядке, по одной линии или даже по окружности. Главное обеспечить их достаточность для полноценного обеспечения правильного сопротивления заземления.

Как итог вышеизложенного материала напрашивается вывод, что вопрос как сделать заземление в частном доме, достаточно прост и легко осуществим. Для его осуществления необходимо лишь желание и совсем немного сноровки.

xn--80ac1bcbgb9aa.xn--p1ai

Устройство заземления в частном доме своими руками: фото, видео, схема

Современные дома просто набиты всевозможной техникой: стиральными и посудомоечными машинами, кондиционерами, электрическими плитами, кухонными комбайнами, компьютерами, фенами и многой другой. Все они работают при помощи электричества или же заряжаются от него. Для качественной работы каждого прибора и безопасности для здоровья необходимо устройство заземления. Для чего оно нужно и как осуществить монтаж заземления частного дома своими руками и будет рассказано далее.

Для чего это нужно?

Каждому известно, что электроэнергия при неправильном обращении кроет в себе большую опасность, которая заключается в поражении электрическим током. Иногда при неисправности устройства напряжение может проникать на внешнюю часть техники и в этом случае от неизбежного вреда здоровья спасет только ранее сделанное заземление в частном доме. Основные требования к защитному соединению приборов с землей описаны в Правилах Устройства Электроустановок (ПУЭ).

Организация в старом здании

В старом доме с электропроводкой сложно. В имеющиеся розетки вилки электрических проборов обычно входить не хотят, а при подключении большого количества техники и вовсе гаснет свет. В этом случае необходимо не только устройство заземления, но и смена своими руками хотя бы части электропроводки.

Используемые схемы

Для монтажа контура заземления может применяться три схемы. Среди них схема заземления частного дома TN-C, TN-C-S и TN-S. Первая схема в настоящее время практически не используется. Суть ее в том, что применяется всего один проводник. Вторая очень похожа на первую, с тем лишь отличием, что общий проводник разъединяется на два. Сегодня в строительстве используется схема TN-S, которая предусматривает применение двух отдельных проводников – защитного и рабочего, что обеспечивает высокую безопасность.

Пример самостоятельной установки

Для того чтобы осуществить монтаж заземления в частном доме своими руками необходимо сначала определить, какая система соединения приборов с землей используется в присоединенной к дому электрической проводке. Например, трехфазная система обычно выполняется кабелем с четырьмя нитями, а однофазная – с двумя. Специальная нить для защитного соединения приборов с землей в них отсутствует. Это напоминает схему TN-C и, к сожалению, именно она чаще всего подводится к частным жилищам. Именно поэтому часто приходится осуществлять монтаж контура заземления в частном доме сначала. Кроме того часто приходится менять и всю имеющуюся электропроводку.

Если же в кабеле, который подводится к жилищу, присутствует специальная нить, тогда есть возможность применить схему TN-S, подробную информацию о которой можно посмотреть на видео. Вторичное устройство контура заземления может понадобиться лишь в том случае, если необходимо будет сделать защиту от молний. Итак, чтобы соединить приборы в здании с землей в представленном случае работы необходимо будет проводить только в жилище. В щитке, к которому будет подводиться кабель, должно быть два проводника, используемого для больших токов: для защитной нити и для нулевой нити.

Заземляющий проводник для больших токов должен закрепляться непосредственно на щитке, а нулевой – изолироваться от него (см. фото). Стоит отметить, что соединять представленные проводники между собой строго запрещается. Заземление должно осуществляться кабелем с тремя нитями. Часто мастера рекомендуют делать заземленными все розетки в жилом здании. Это обеспечит жильцам максимальную безопасность.

Если же устройство контура осуществляется без заземляющего проводника, в щитке необходимо сделать разделение нулевого проводника. Таким образом, получится две нити, соединенные в одну. Это и называется разделением нулевой нити. В этом случае заземляющий проводник должен соединяться с вторичным заземлением, которое в свою очередь возводится возле жилого здания.

Вторичное заземление

Как уже упоминалось, вторичное заземление сооружается непосредственно возле жилого дома. Представляет оно собой заземлитель и заземляющий проводник. В качестве первого чаще всего применяют трубу или металлический штырь, как, например, на фото. Обычно таких заземлителей делают несколько, а именно три, чтобы получался треугольник. Расстояние между ними делается 2 метра. При этом они должны уходить под землю примерно на 3 метра. Между заземлителями выкапывается канава глубиной 0,5 метра, в которую выкладываются металлические горизонтальные соединители.

Соединение заземлителей обычно осуществляется при помощи сварки. После чего от контура по канаве к щитку ведут заземляющий контур. В щитке он соединяется с заземляющей шиной. Иногда для соединения приборов с землей используются уже готовые комплекты заземления. Они очень просты в установке и обеспечивают максимальную безопасность при работе с бытовыми приборами.

Как нельзя заземлять

Категорически запрещается устройство заземления на трубопроводы, в том числе и трубы водоснабжения. Стоит отметить, что соединение провода с металлопластиковой трубой в результате сбоя в работе электроприборов может повлечь за собой непоправимые последствия. Также запрещается выводить наружу заземляющие проводники, а также присоединять их без предварительных приготовлений к заземляющей шине. Все дело в том, что при выведении наружу проводники будут подвержены коррозии. На улице от этого, например, не спасет даже специальная смазка. В результате этого в случае скачка напряжения проводники просто отпадут, не выполнив свою основную функцию.
