Как соединить пластиковую трубу с металлической

Автор Монтажник На чтение 12 мин. Просмотров 10.1k. Обновлено 22.05.2020

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

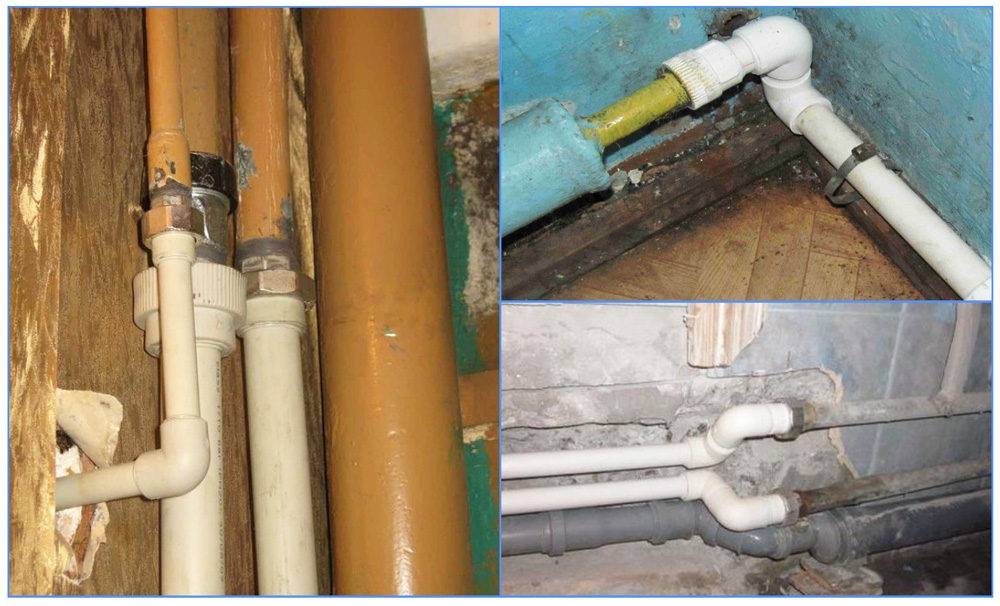

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

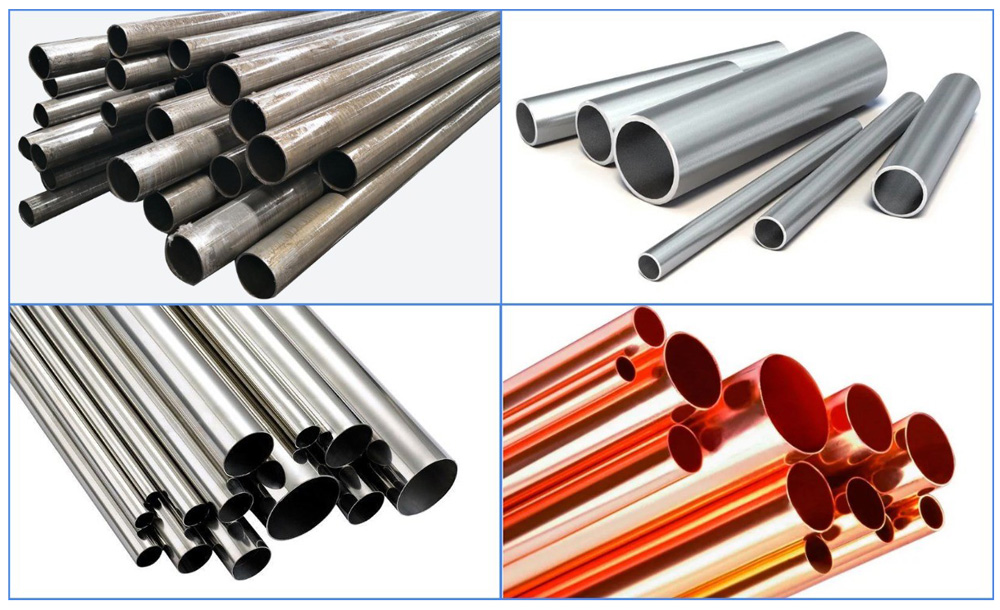

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R – указывает, что материалом изготовления изделия является полиэтилен;
• PP-R – означает, что стенка изготовлена из полипропилена;
• PE-X – основной материал изготовления стенки – сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

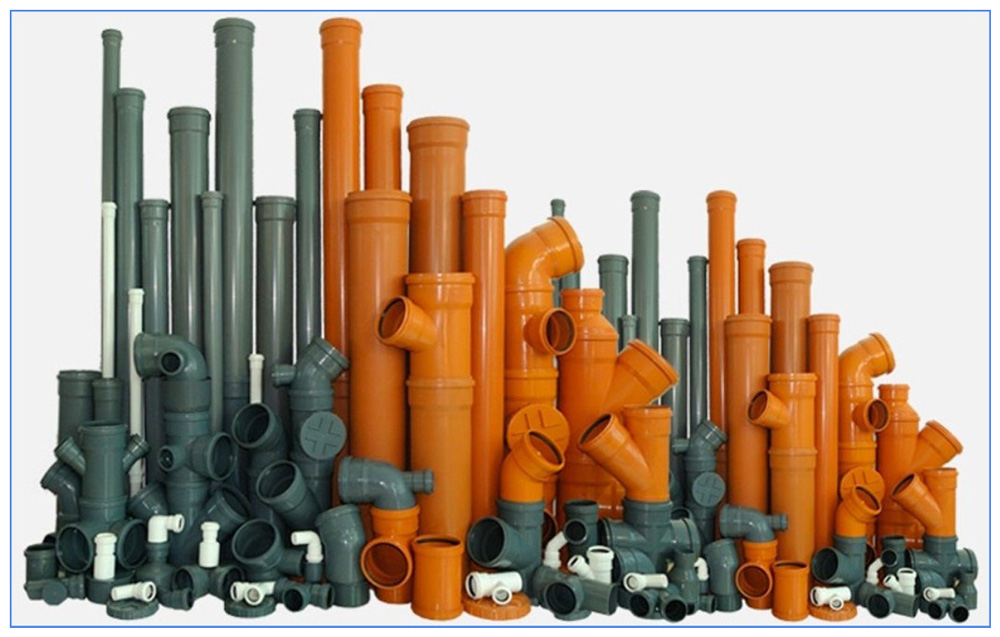

Рис. 5 Канализационные НПВХ и ПВХ трубы

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

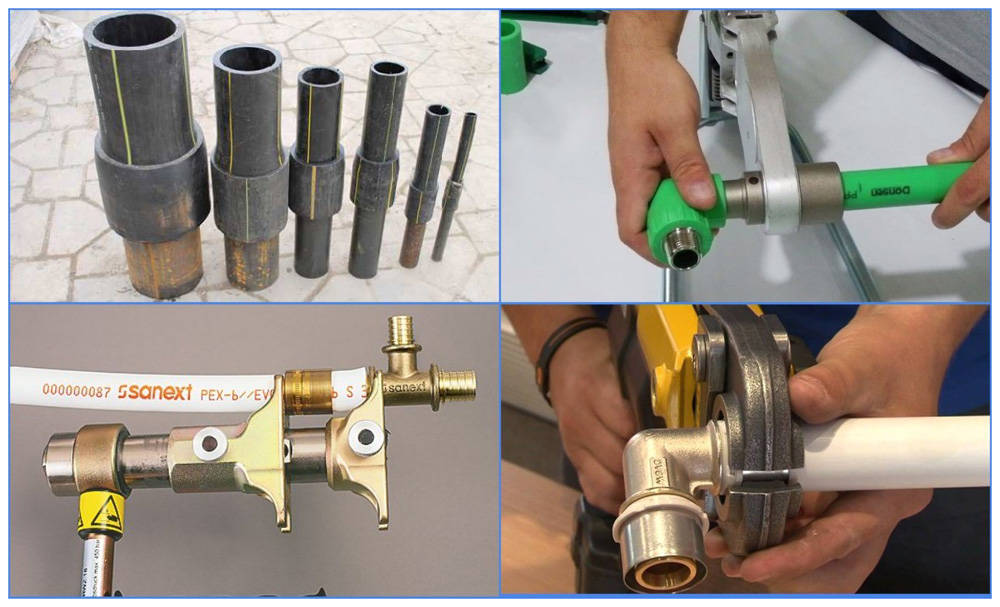

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

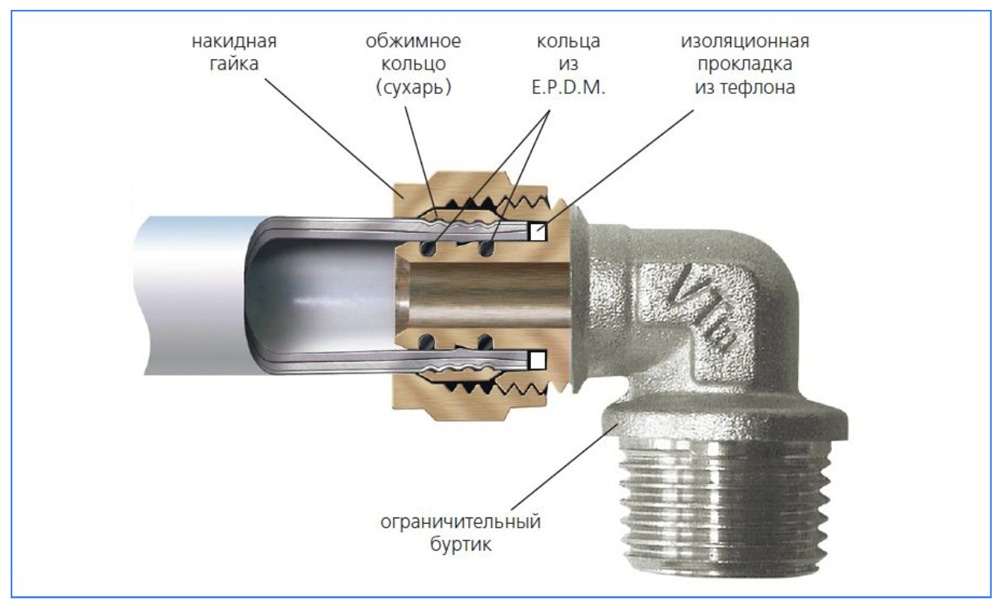

Рис. 7 Принцип сопряжения компрессионной муфтой

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

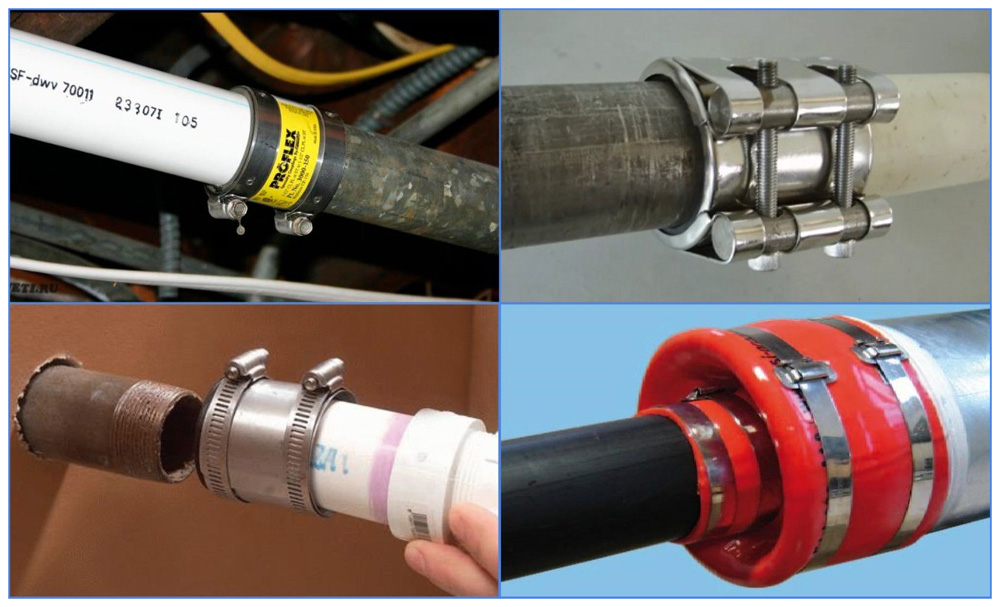

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

способы соединения труб в системах из разных материалов

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Как выполнить переход

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

• НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
• Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
• Фланцевый переход.

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

• Сегментные, т.е элементов ПНД, соединенных сваркой встык.
• Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

• Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
• Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

• для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
• для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

• переходные,
• соединительные,
• угольник,
• заглушка,
• тройник,
• отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.

пластиковая с металлической. Виды, особенности монтажа

Как соединить пластиковую трубу с металлической

К соединению деталей трубопровода следует относиться серьезно, чтобы места стыков не протекали во время эксплуатации.

В старых многоэтажных домах часто случаются протечки из-за неправильной стыковки трубопровода.

Необходимо иметь представление, как соединить пластиковую трубу с металлической без аварийных ситуаций в будущем.

Содержание статьи:

Почему приходится соединять трубопрокаты из пластика с металлом

Места с соединениями трубопрокатов из пластикового материала с металлом встречаются часто. Причинами данного типа монтажа могут служить следующие ситуации:

1.при необходимости замены труб в квартире, доме по плану, либо срочно.

Прошлый век все дома имели чугунную канализацию. Ему на смену приходит пластиковые изделия, из металлопластика. Пластиковая продукция практична в применении, ее удобно монтировать, стоят детали недорого. Как правило, часть чугунной конструкции остается, соединяя ее с новыми пластиковыми деталями.

2.При строительстве новых строений.

Строя один объект, случается, что часть трубопровода строит одна бригада, другую часть – следующая. Нередко материалы, из которых прокладывают трубы, разные. Места с металлическими трубопрокатами чередуются с изделиями из пластикового материала.

3.В особых ситуациях.

Иногда необходимо применение разного материала. Участки трубопровода могут подвергаться коррозии, а некоторые не выдерживать механические нагрузки. В данном случае приходится укладывать трубы из более прочного металла, а остальную часть системы из пластика.

Различные виды соединений

Выделяют разные способы, чтобы соединить металл с пластиком. Они имеют разную сложность при монтаже и технологию монтажа.

Резьбовой тип

Данный тип соединения можно применять, если соединяемые элементы имеют сечение до сорока миллиметров. Стыкуют трубы, применяя специальные детали. На одном краю приспособления имеется резьба из металлического материала. С помощью нее соединяют трубу из стали. Второй конец детали из пластикового материала, служит, чтобы соединять трубопрокат из пластика, применяя накидную гайку, либо метод пайки.

Выделяют следующие виды соединительных приспособлений:

• 1.При помощи американки.

Считается самым популярным методом. Представляет собой специальную деталь, которая имеет металлический конец, оснащенный резьбой снаружи, либо внутри корпуса, также из полимерного патрубка.

При соединении трубопроката из металла с американкой применяют метод накручивания. Накидную гайку прикручивают при помощи резьбы, на второй конец паяльником приваривают пластиковую часть. Для обеспечения герметичности ставят резиновые прокладки.

К плюсам данной конструкции относят разъемность. Если понадобится, то трубопрокаты очень просто рассоединяются. Выкручивая металлическую деталь, надо стараться не испортить резиновый уплотнитель.

• 2. посредством фитинга-ниппеля.

Приспособление включает полимерную втулку, имеющую внутри впаянную пластину из металлического материала, оснащенную резьбой. Фитинг – ниппель одним концом накручивают на резьбу снаружи металлического трубопроката, с другой стороны – припаивают к пластиковому трубопрокату.

Внимание! Чтобы уплотнить стыки, рекомендуют применять фум-ленту.

• 3.посредством металлорукава.

Деталь состоит из гибкого шланга, имеющего уплотняющие манжеты с накидными гайками. Его диаметр может быть различным. Данный метод стыковки не считается популярным. Применяется при соединении деталей, расположенных далеко между собой. Металлическое изделие монтируют на один конец металлорукава, присоединяя пластикового изделия следует использовать фитинг – ниппель.

Внимание! Выбирая фитинг-ниппель и рукав, обращают внимание на параметры резьбы.

Фланцевый тип

Если соединяемые трубы имеют сечение свыше сорока миллиметров, следует применять фланцы. Соединительные детали должны быть изготовлены из пластика, иметь дополнительные втулки, оснащенные буртами, бортиками для ограничения. При наличии фланца на трубе из металлического материала выбирают пластиковый, соответствующий размеру.

Во втулку, имеющую бурты, вставляют трубы для стыковки, фланцами они должны упираться в бурт. Для герметичности следует применять резиновые, паронитовые уплотнители. Бурт по форме может выпускаться прямым, конусным. Фланцы крепятся на болты, шпильки. Крепежи затягивают крестообразно, без дополнительных усилий.

Фитинг

Применение фитингов Гебо для соединения деталей становится популярным. Деталь представляет обжимную муфту, похожую на патрубок. Фитинг включает кольца: прижимные, зажимные, уплотняющие, накидную гайку. Кольца в комплекте идут парно, их насаживают на оба конца муфты.

Внимание! Данный тип применяют при невозможности нанесения резьбы на металлическое изделие.

Как соединить детали:

1.раскручивают фитинг.

2.кольца для зажима надевают на трубы для соединения.

3. к трубе приделывают муфту, которую поджимают накидной гайкой.

4.другую трубу подготавливают также.

Внимание! Соединение гарантирует сто процентную герметичность, однако фитинг перегружать не рекомендуют.

Безрезьбовой тип

Данное соединение предполагает способ соединения без резьбы и сварки, применение муфты обжимного типа. Муфта состоит из элементов:

1.из корпуса, сделанного из чугуна, стали повышенной прочности.

2.двух гаек, сделанных из бронзы, либо латуни, они находятся на двух концах корпуса.

3.четырех шайб из металла, находящихся внутри корпуса.

4.прокладки из резины для герметичности.

В муфту следует вставить трубопрокаты из разного материала, пока они не коснутся друг друга. Затем нужно затянуть гайки плотно.

Еще одним безрезьбовым методом считается соединение с помощью металлического шланга. Шланг надевают на концы труб для соединения, его обжимают с помощью хомутов.

Внимание! В продаже имеются втулки из резины, которые действуют по такому же принципу.

Иногда применяют следующий способ соединения, при котором не используют фитинги. Для нагрева пластиковой трубы применяют специальный утюг, на резьбу из металла прикручивают разогретый трубопрокат. Пластик остывает, образуя единую деталь.

Внимание! Способ не считается надежным, его не рекомендуют применять для прокладки коммуникаций в доме.

Нюансы соединения трубы из металла с пластиковой

При соединении деталей из разного материала следует соблюдать последовательность. Инструкция по монтажу:

1.следует определиться со способом соединения.

2.измеряют диаметр труб снаружи и внутри.

3.покупают фитинги так, чтобы сходилась резьба.

4.размечают трубопровод.

5.обрезают конец трубы из пластика, очищают край трубы из металла. Если требуется, наносится новая резьба, а старая срезается.

6.ставят прокладку на конец из металла.

7.к концу прикручивают фланец или фитинг.

8.при использовании фланца придвигают его ближе к уплотнителю, соединяя его со вторым фланцем с помощью шпилек, либо болтов.

9.при использовании резьбового способа трубу из металла очищают от верхнего слоя, нанося уплотняющий материал в виде фум-ленты, прокладки. Далее следует прикрутить фитинг руками, в другой конец вставляют трубу из пластика. Если требуется, то можно вварить трубопрокат.

10.следует проверить качество соединения.

Нюансы монтажа трубы из металла и металлопластика

Лучшим методом соединения является применение обжимного фитинга. Этапы монтажа деталей:

1.провести зачистку стальной резьбы от грязевых частиц, ржавчины.

2.проложить изоляционный слой из фум-ленты, пакли.

3.на конец трубы из металла накручивают фитинг, используя ключ рожковый, либо газовый.

4.на трубопрокат из металлопластика надевают гайку, пресс-шайбу, калибруют конец.

5.конец металлопластикового изделия помещают на фитинг, насаженный на трубу из металла.

6.ключом прикручивается обжимная гайка.

Нюансы монтажа трубопроката из металла с пластиковой трубой без резьбы

Выделяют два способа монтажа изделий. В первом случае может использоваться обжимная муфта, подходящая для соединений без резьбы. Во втором случае наносится резьба своими руками.

Чтобы сделать резьбу своими руками, нужно иметь резьборез. Бывают модели механического и электрического типа. Электрический вариант состоит из резцов, которыми нарезают резьбу на трубах разного диаметра. Оборудование стоит дороже, но применять его удобнее, не требует навыков.

Как применять резьборез:

1.не применяют инструмент, если вблизи находится стена.

2.при ручном механизме соблюдают последовательность действий: вперед на полоборота, далее назад на одну четверть. Таким образом делается вся резьба.

3.электрический тип резьбореза может перегреться, ему надо давать отдыхать.

4.до нанесения резьбы, конец металлической трубы очищают.

5.резьбу смазывают с помощью солидола, или другим видом смазки.

Соединение металлической трубы с полипропиленовой

Фитинги монтируются по простой технологии.

• Заготовку срезают под прямым углом, в том месте, где предположительно будет находиться стык. Для обработки края используют солидол. Затем берут резьборез, и заканчивают обработку.
• После этого их надо очистить так, чтобы отсутствовала металлическая стружка. Для будущего стыка не обойтись без герметизации, что предполагает применение ФУМ-лент, либо пакли.
• Фитинговая конструкция накручивается на часть со срезом, с предварительной подготовкой. Для этого не потребуется приложить слишком много усилий. Деталь может растрескиваться, если инструментами нажимать на неё слишком сильно.
• Гладкий срез приворачивается к трубе из пластика. Легко понять, как соединить полиэтиленовую трубу с полипропиленовой.

Материал для герметизации выкладывают по ходу резьбы, чтобы им было закрыто минимум 1-2 витка.

Видео: как соединять трубопровод

Устанавливаем фланцы

Этот вариант больше подойдёт тем, кто работает с большими диаметрами. Благодаря ему в процессе эксплуатации возникает меньше проблем с доступом при необходимости сделать очистку.

Фланцы выглядят как диски плоской формы с опорой на прямые бруты.

Монтаж труб в системе состоит из нескольких этапов.

1. Начинается всё с создания ровного среза на концах заготовок. Главное – чтобы пыль и стружка внутри отсутствовали.
2. Затем переходят к надеванию фланцев на срезы, подготовленные заранее. Между местами с дисками располагаем прокладки из резины.
3. Для соединения фланцев друг с другом применяют болты. Важно, чтобы затягивание было равномерным, без прикладывания больших усилий.

Рекомендуется отдельно проследить за тем, чтобы прокладки из резины краями не выступали больше, чем на 10 миллиметров.

Полипропиленовые трубы и их соединение

На концы труб из этого материала воздействуют высокой температурой, чтобы соединить изделия, провести стыковку. Можно использовать так же склеивание, либо специальные фитинги.

Видео: как правильно паять

Как запаять конструкции?

Полипропиленовые заготовки нельзя соединить без специального сварочного аппарата, который получил название «утюга». Он работает при подключении к обычной электрической сети.

Лучше приобретать и сами материалы с небольшим запасом, на случай возможных ошибок.

Процесс состоит из нескольких этапов. Это позволит понять, как запаять полипропиленовую трубу.

• Выполняется несколько срезов там, где в будущем будут располагаться стыки. Требуется и тщательная зачистка для торцов. На их поверхности делают специальные отметки маркером. Они указывают, на какой глубине должны находиться детали внутри нагревательного аппарата. Температура паяльника должна составить не менее 270 градусов.
• Строго перпендикулярное соединение насадок с раскалённым паяльником. То же самое проделывают с концами других соединений.
• 10-15 секундное ожидание до завершения плавления. Потом от насадок избавляются, а детали снова соединяют между собой. Их слегка прикладывают друг к другу, но проворачивание недопустимо.
• Детали для стыковки надо оставить на некоторое время в одном положении, пока они не остынут.

Видео: учимся как паять

Раструбная пайка – вариант, который применяют для труб с 40-миллиметровым и большим диаметром. Но такую работу рекомендуется доверять специалистам, только они знают обо всех особенностях.

Соединительные элементы лучше нагревать изнутри, а трубы –снаружи. Тогда легче будет создавать узлы, отличающиеся высокой прочностью. Иначе внутри образуются небольшие бугорки, из-за которых проходимость уменьшается. Продувка конструкции позволит забыть о подобных проблемах.

Особенности «холодного» способа

Предполагается, что в данном случае используются компрессионные фитинги. Из инструментов хватит обычного обжимного ключа.

Монтажный процесс выглядит так.

1. Как обычно, начинается работа со срезов на концах. После этого надо проверить, в перпендикулярном ли положении находится кромка. Зачистка торцов от заусенец проводится проволочной мочалкой, либо мелкозернистой шкуркой.
2. Стяжная гайка одевается на один из концов трубы. Резьба должна идти к фитингу. Затем переходят к эксплуатации колец с компрессией. Они тоже идут в фитинговую сторону, но длинными скосами.
3. Фитинг нанизывается на поверхность торца, подготовленного заранее. Во внутреннюю поверхность деталь вставляется до упора.
4. После этого стяжная гайка полностью затягивается. Система проверяется на предмет герметичности.

Видео

На какие моменты при сваривании обращать внимание?

Профессиональные паяльники стоят достаточно дорого. Лучше приобрести недорогие «любительские» варианты, если работа будет непостоянной. У таких обычно сразу несколько ходовых насадок. Можно брать инструменты в аренду. Это не повлияет на качество итоговых соединений.

Устойчивая подставка стала обязательным элементом почти для всех паяльников. Даже профессионалы выполняют соединения только в том случае, если инструмент сохраняет устойчивое положение. На нагрев рабочих поверхностей уходит не больше 10-15 минут.

В соединительных насадках есть всего 2 части – дрон, на котором разогревают муфту, а так же гильза, внутри которой находятся труба с дроном.

Детали насадки устанавливаются на паяльник, когда он ещё холодный. И только после этого прибор подсоединяется к сети. Работу надо начинать, лишь когда погаснут индикаторы.

Видео

Это происходит при втором нагревательном цикле. Но время разогрева определяется несколькими факторами:

1. Типом трубы.
2. Толщиной стенок.
3. Диаметром конструкции.

Все эти значения обычно указываются в таблице, которая идёт в комплектах с паяльниками.

Канализационные системы и особенности их соединения

Монтируя канализацию, многие соединяют пластиковые трубы не только с металлическими, но и с чугунными аналогами.

Такие стыки конструктивно отличаются от других. Потребуется приобретение специальных комплектующих:

• Уплотнителей.
• Гофр.
• Манжет.

Подбор и приобретение подходящих комплектующих не должен доставить особых проблем. Но можно использовать и подручные материалы, если найти подходящий вариант никак не получается.

Из микропористой резины, например, вырезают уплотнитель. В зазор между соединяемыми элементами надо поместить длинную узкую ленту. Тупая широкая отвёртка поможет уплотнить этот материал.

Видео

Чеканка неприемлема по нескольким причинам. Она может деформировать пластиковые трубы, помешать созданию герметичных стыков. Но даже после выполнения работы вероятность протечек сохранится высокая.

Цементный раствор так же не отличается высоким сроком службы. Разные материалы имеют разный коэффициент теплового расширения, и эта разница оказывает на конструкцию негативное влияние.

В зацементированных стыках слишком быстро появляются трещины, такие конструкции просто утрачивают свою целостность.

Пластиковые трубопрокаты иногда соединяются и с медными, но такой вариант встречается крайне редко. Соединение металлической трубы с полипропиленовой более распространено.

Полное руководство по использованию сантехнических фитингов для соединения труб PEX, ПВХ и меди

Руководство по сантехнике «Сделай сам»

Основы сантехники — это не ракетостроение. Если вы достаточно разбираетесь в DIY, понимаете основы и тщательно собираете все вместе, это не так уж сложно. Это исчерпывающее и легкое для понимания руководство по типам труб, сантехнической арматуре, размерам резьбы с инструкциями по использованию фитингов для соединения труб из меди, ПВХ и PEX.

Какой материал и тип сантехнической трубы подходят для работы?

Сантехнические трубы изготавливаются из различных материалов, включая медь, оцинкованную сталь и железо, поливинилхлорид (ПВХ), хлорированный поливинилхлорид (ХПВХ), сшитый полиэтилен высокой плотности (PEX) и полибутилен.Фитинги изготавливаются из латуни, пластика, меди или ковкого чугуна.

• Медь. Медь широко используется и может выдерживать очень высокие температуры. Он всегда используется для окончательных подключений к котлам / печам центрального отопления, где температура может превышать 100 ° C (212 ° F). Недостаток медной трубы (или «трубки», как ее называют в сантехнической промышленности) заключается в том, что она жесткая и ее необходимо изгибать с помощью специальных инструментов или с помощью отдельных отрезков трубы и соединений 45 ° или 90 °.
• Нержавеющая сталь. В 70-е годы во время дефицита меди популярна была сантехника из нержавеющей стали. Однако он даже более жесткий, чем медь, поэтому любой изгиб может быть затруднен. Предполагается, что нержавеющая сталь более устойчива к коррозии, чем медь, и иногда используется по эстетическим причинам, когда необходимо обнажить водопровод.
• ПВХ и ХПВХ. Трубопроводы из этих пластиковых полимеров имеют ряд преимуществ перед медью. Пластиковая труба пластична и легко изгибается, что сокращает количество необходимых изгибов.Если требуется действительно сильный изгиб, можно использовать угловые соединения 90 °. Его также можно легко провести через пол и стены. Пластик — лучший изолятор, чем металл, поэтому потери тепла снижаются. Как правило, пластиковые трубы более «прогибаются» и растягиваются больше, чем медные, когда вода замерзает и расширяется внутри трубы, что снижает опасность разрыва при минусовых температурах. ПВХ или поливинилхлорид — это самый простой тип пластиковых труб, используемых как для питьевой воды, так и для канализации. Хлорированный ПВХ или ХПВХ имеет те же характеристики, что и стандартный ПВХ, но имеет лучшую коррозионную стойкость при более высоких температурах воды, а также значительно более гибок.
• PEX. Водопроводные трубы также изготовлены из сшитого полиэтилена высокой плотности (PEX). Это прочный, пластичный материал, который может выдерживать температуры до -20 ° C (-4 ° F) без разрыва. PEX также вдвое дешевле меди и не вызывает коррозии при использовании в местах с кислой водой. Как и ПВХ, PEX является гибким, его можно сгибать по небольшому радиусу и легко подводить к фитингам. Он расширяется больше, чем медь, поэтому его не следует растягивать, чтобы добраться до фитингов, и он должен немного опускаться между креплениями, чтобы учесть сжатие.На длинных участках в линию можно включить петлю из трубок, чтобы обеспечить значительное сокращение. При прокладывании трубки через отверстия в стенках делайте отверстия достаточно большими, чтобы трубка могла свободно скользить при расширении и сжатии. PEX восприимчив к ультрафиолетовому излучению, и при использовании на открытом воздухе он должен быть экранирован (с изоляцией или иным образом) для предотвращения разрушения.
• Ковкий (ковкий) чугун. Используемый для воды, газа, сжатого воздуха и в качестве жесткого металлического трубопровода (RMC) для размещения кабелей в промышленных и коммерческих целях, ковкий чугун намного прочнее медных или пластиковых труб, но не так распространен в бытовых установках.Ковкий чугун или чугун часто использовался для водопроводов большего диаметра до изобретения пластика.
• Свинец. Свинцовые трубы больше не используются в сантехнике из-за их токсичности. После Второй мировой войны, когда медь стала популярной, производство свинцовых труб было прекращено.

Примечание о пластиковых трубопроводах: При работе рядом с пластиковыми трубами или фитингами необходимо соблюдать осторожность, чтобы избежать теплового повреждения паяльными горелками или другими выделяющими тепло инструментами. Трубопровод также следует проложить во время установки так, чтобы он не подвергался воздействию высоких температур от источников тепла, таких как дымоходы.

Какой материал и тип сантехники подходят для работы?

Фитинги изготавливаются из различных материалов, включая пластик, латунь, медь и железо. Существует огромное количество типов с различными функциями, в том числе колена 90 ° и 45 °, смещения, тройники, Y-образные соединения, поперечные соединения, задвижки, шаровые краны, обратные клапаны (обратные клапаны), переходные фитинги, муфты. , а также фланцевые (переборочные) фитинги для подсоединения к масляным или водяным бакам.

• Латунные резьбовые и компрессионные фитинги имеют два или более порта или точек входа для соединения с трубами или приспособлениями.Они могут быть только компрессионными, компрессионно-резьбовыми или только завинчиваемыми. Порт сжатия используется для соединения трубы, а порт с резьбой (если он есть) подключается к приспособлению или устройству, например радиатору, унитазу, печи, патрубку, манометру или резервуару для воды. Резьбовая часть фитинга может иметь наружную или внутреннюю резьбу. Фитинги с портами для сжатия используются только для соединения двух или более труб вместе и просты в использовании средним мастером-мастером, когда трубы правильно подготовлены, а фитинг правильно собран.В латунных резьбовых и компрессионных фитингах используется медное или латунное оливковое кольцо (также известное как «манжета» или компрессионное кольцо), которое надевается на конец трубы перед вставкой. Затем он сгибается и плотно прижимается к конической поверхности фитинга, когда гайка на трубе затягивается. Это герметизирует фитинг и предотвращает вытекание воды.
• Компрессионные фитинги могут использоваться для соединения пластиковых или медных труб и, хотя и просты в использовании, являются относительно громоздкими и более дорогими, чем другие методы соединения.Другой недостаток заключается в том, что труба может поворачиваться внутри фитинга (например, спиральная медная труба за холодильником для производства льда может поворачиваться, когда холодильник многократно толкается внутрь и наружу), и со временем это может вызвать утечки. Компрессионные фитинги легко разбираются. Сантехники часто используют ленту из ПТФЭ или герметик (который похож на мягкую замазку) на компрессионные фитинги, чтобы быть уверенным, что они не протекают. Однако производители не рекомендуют этого делать, потому что считают, что это может помешать правильному закрытию оливок. Фитинги из латуни не рекомендуется использовать под землей.
• Капиллярные фитинги изготовлены из меди и требуют паяного соединения для соединения труб. Соединяемые трубы вставляются в фитинг, который нагревается. Припой заполняет небольшой зазор между трубой и фитингом, герметизируя и создавая прочное соединение, устойчивое к вытягиванию и вращению труб. Фитинги этого типа либо поставляются с кольцом из припоя (йоркширский фитинг), либо припаянная проволока должна расплавляться и подаваться в соединение по мере его нагрева.Капиллярные фитинги тонкие, аккуратные, недорогие и образуют прочное соединение между трубами. Однако их сложнее использовать, а поскольку фитинг необходимо нагревать с помощью паяльной лампы, всегда существует опасность возгорания. Также важна подготовка труб и фитингов, которые необходимо очистить проволочной ватой, чтобы припой растекся и покрыл все соединяемые поверхности.
• Резьбовые соединения из ковкого (ковкого) чугуна можно использовать с водой и сжатым воздухом и они относительно недороги.Эти фитинги часто встречаются на входе / выходе котлов / печей центрального отопления, на насосах и воздушных компрессорах. Поскольку железо менее дорогое и прочнее, чем латунь, железная арматура является предпочтительной, особенно когда требуются большие размеры.
  Доступны оцинкованные версии этих фитингов, устойчивые к внешней коррозии.
• Нажимные (вставные) фитинги из пластика и медного сплава доступны для соединения пластиковых и медных труб. Чтобы использовать их, вам просто нужно обрезать конец трубы под прямым углом и вставить его в фитинг; внутреннее уплотнительное кольцо плотно прижимается к трубе при установке.Эти фитинги также включают в себя некоторую форму цанги / зубчатого кольца, которая врезается в трубу и предотвращает ее повторное вытягивание. Эти типы фитингов очень просты и удобны в использовании, особенно в ограниченном пространстве, что позволяет быстро соединять трубы. Их также обычно можно разобрать вручную или с помощью специального ключа. В любом случае зубья втягиваются, позволяя удалить трубу. Фитинги, которые можно разобрать вручную без ключа, иногда имеют функцию поворотного замка.Это блокирует цангу, предотвращая непреднамеренное высвобождение трубы из фитинга, если что-то случайно толкнет цангу. Sharkbite и Speedfit — два хорошо известных бренда этого типа фитингов.

Нажимные фитинги можно использовать с трубками из меди, ХПВХ и РЕХ, но не подходят для ПВХ. См. Подключение PEX к PVC для более подробной информации.

Для крупных проектов стоимость нажимных или компрессионных фитингов на PEX может возрасти. Более дешевая альтернатива — обжимные фитинги, которые тоньше, но их нужно устанавливать с помощью специальных инструментов.См. Как установить трубку PEX — обжимное соединение .

Что такое фитинг Union и как его использовать?

Муфтовый фитинг позволяет прикрепить две части фитинга друг к другу без необходимости поворачивать весь фитинг или присоединенные трубы.

• Они часто встречаются на трубопроводах к радиаторам или на концах газовых или водяных шлангов.
• Гайка на одной части фитинга затягивается, стягивая две половины фитинга вместе.
• Изогнутый или конусообразный профиль на одной части вдавливается в гнездо аналогичной формы на другой половине для создания водонепроницаемого уплотнения.
• Две половины легко разделить, открутив гайку, например, при снятии шланга с наружного крана или замене радиатора.

Стандартные размеры фитингов, размеров труб и резьбы в США, Великобритании и Ирландии.

• США. Фитинги соответствуют национальному стандарту на коническую трубную резьбу (NPT), определенному в ANSI / ASME B1.20,1. Обычно используются размеры 3/8, 1/2, 3/4 и 1 дюйм. Этот размер относится не к диаметру резьбы, а к внутреннему диаметру железной трубы, используемой с фитингами (в частности, трубы сортамента 40). Медные и пластиковые трубки соответствуют стандарту размера медной трубки (CTS) с наружным диаметром на 1/8 дюйма больше, чем номинальный размер трубы (NPS). Например, труба 1/2 дюйма имеет внешний диаметр 1/2 + 1/8 = 5/8 дюйма. Фитинги также могут иметь параллельную резьбу (также сокращенно NPS). В то время как фитинги NPT могут не нуждаться в герметике, чтобы быть воздухо- или водонепроницаемыми, фитинги NPS должны быть герметизированы лентой из ПТФЭ или смазкой.Фитинги National Pipe Thread Tapered Fuel (NPTF) используются в тех случаях, когда нельзя использовать ленту из ПТФЭ или другой герметик из-за высоких температур или давления или из-за характера жидкости, транспортируемой по трубе (например, бензина или гидравлического масла). Разница между стандартами NT и NPTF заключается в меньшем и большем диаметрах резьбы, их впадинах и гребнях, соединении, основанном на конусе резьбы для образования уплотнения, поскольку охватываемые и охватываемые компоненты прижимаются друг к другу при затягивании.
• U.K. Резьба, используемая для фитингов — BSP (что означает британскую стандартную трубную резьбу, определенную в BS EN 10226-1 и BS EN ISO 0228-1). Наиболее распространенные размеры, встречающиеся в доме, — это 3/8, 1/2, 3/4 и 1 дюйм. Эти размеры первоначально относились к внутреннему диаметру стальной трубы, для которой предназначен фитинг. Медные и пластиковые трубы, используемые с этими фитингами, являются метрическими с 1971 года. Наиболее распространенные размеры — 10, 15, 22 и 28 мм для бытового применения. Размер относится к внешнему диаметру трубки.
• Ирландия. Резьба на фитингах BSP. Размеры трубок указаны в дюймах и обычно указываются в соответствии с размером резьбы BSP соответствующего фитинга, например 1/2, 3/4 или 1 дюйм. Наружный диаметр водопроводной трубки немного меньше, чем у соответствующих британских версий, что может привести к проблемам с утечками, если фитинги и трубка совмещены друг с другом (см. Таблицу ниже).

Термины FIP и MIP (внутренняя железная труба и внутренняя железная труба) иногда используются для обозначения формы резьбы на фитинге.Для получения дополнительной информации и размеров см.

Как разрезать медную или пластиковую трубу

Медную или пластиковую трубу можно разрезать ножовкой. Однако, если вы используете инструмент для резки труб, он дает более чистый, квадратный срез без заусенцев. Инструмент, показанный на видео ниже, можно использовать для резки медной трубки. Он также может разрезать пластиковую трубу с небольшим усилием, однако ножницы для резки пластиковых труб работают лучше. Затягивайте постепенно после каждой пары оборотов. Если затянуть слишком быстро, может деформироваться конец трубки.Если вы используете ножовку по медной трубе, удалите заусенцы после этого.

Как согнуть медную трубу

Вы не можете просто взять два конца и согнуть, потому что труба будет перегибаться посередине. Существует несколько способов гибки медной трубы:

• Используйте песок для предотвращения перегибов. Это старая техника. Труба плотно набивается мелким сухим песком и плотно затыкается на конце кухонным полотенцем или тряпкой. Затем труба сгибается до желаемой формы.
• Используйте изгибающуюся пружину. Этот метод подходит только для гибки достаточно длинных отрезков трубы, так что длину трубы можно использовать в качестве рычага во время процесса. Пружина вставляется в трубу так, чтобы она выходила за точку изгиба. При необходимости к ее концу можно привязать веревку, чтобы ее можно было извлечь. Затем трубку перегибают через колено (прямо под коленной чашечкой).
• Используйте трубогиб. Этот инструмент имеет длинные рычаги для облегчения изгиба и позволяет делать один или несколько изгибов трубы.Он также имеет несколько штампов или направляющих, позволяющих изгибать трубы различного диаметра.

Как использовать нажимные фитинги

Они несколько различаются, но в целом это процедура

1. Измерьте, отметьте и отрежьте трубу. В общем, вам следует избегать использования ножовки, так как квадратный разрез на конце трубы более важен. Используйте подходящий труборез для медных или пластиковых труб. Удалите заусенцы на конце медной трубы.
2. При использовании пластиковой трубы полностью вставьте вставку в конец трубы
3. Вставьте трубу в фитинг до упора.Оттяните назад, чтобы убедиться, что зубцы вставки цанги в фитинге захватили трубу и она надежно закреплена.
4. Некоторые фитинги имеют функцию блокировки поворота, которая предотвращает непреднамеренное высвобождение трубы, если цанга случайно оттолкнется от фитинга. В этом случае закрутите винт на фитинге примерно на пол-оборота. Это дополнительно сжимает уплотнительное кольцо в фитинге и блокирует зубья.
5. Новые фитинги можно разобрать, повернув поворотный фиксатор против часовой стрелки, прижав цангу к корпусу фитинга и потянув за трубу.Это втягивает зубцы цанги, чтобы можно было снять трубу. Некоторые фитинги требуют использования ключа для втягивания цанги.

На видео ниже показано, как использовать фурнитуру Speedfit с поворотным замком. Их очень удобно использовать для соединения как медных, так и пластиковых труб.

Как использовать капиллярный фитинг с медной трубкой

Капиллярный фитинг требует определенных навыков для правильной сборки; однако они являются самым дешевым, опрятным и надежным решением для соединения медных труб.
Медная труба и капиллярная арматура «запотели» вместе. Это включает нагрев трубы и фитинга, так что припой плавится и скрепляет соединение.

1. Разметьте и разрежьте трубу ножовкой или труборезом. Удалите заусенцы напильником.
2. Очистите внутреннюю часть фитинга и внешнюю часть трубы проволочной мочалкой до блеска.
3. Нанесите флюс на внутреннюю часть фитинга и снаружи трубы.
4. Вставьте первую трубу в фитинг до упора.Вставьте оставшиеся трубы в фитинг. (Все трубы должны быть спаяны вместе, а не по одной).
5. Если используется йоркширский фитинг (который имеет внутреннее кольцо из припоя в каждом порте), нагрейте все вокруг фитинга, пока на краю входного отверстия фитинга не появится блестящее кольцо припоя. Фитинги без припоя следует нагреть и приложить проволоку для припоя к краю входного отверстия так, чтобы он попал в зазор между фитингом и трубой. (убедитесь, что это бессвинцовый припой, если вода предназначена для питья).Избегайте перегрева. Если флюс начинает обугливаться, вы закончили делать это!
6. Удалите лишний флюс после завершения соединения. Некоторые флюсы являются кислыми и со временем могут разъедать медь.

Как использовать резьбовые сантехнические фитинги

Стальная труба с резьбовым концом обычно имеет коническую наружную резьбу, которая совпадает с внутренней резьбой на другом фитинге. Сантехническая лента из ПТФЭ или другой запатентованный резьбовой герметизирующий шнур, намотанный на резьбу, увеличивает смазку и позволяет более плотно ввинчивать наружную резьбу для создания водонепроницаемого уплотнения.Второстепенное преимущество ленты — заполнение зазора между внутренней и наружной резьбой, помогая герметизировать соединение. Коническая резьба латунных фитингов и кранов также закрывается лентой из ПТФЭ.

Вы также можете нанести смазку для труб (соединительный состав) на ленту на стыке, чтобы улучшить герметичность в случае, если лента заедает за резьбу и катится по мере завинчивания фитинга. Традиционно для заделки стыков использовались конопля и шпаклевка (Boss White, Plumbers Mait).Для некоторых приложений, если температура слишком высока, лента из ПТФЭ может не подходить, и можно использовать соединительный состав.
Иногда наружная и внутренняя резьбы параллельны, и в этом случае предполагается, что они должны быть уплотнены с помощью волоконной шайбы или уплотнительного кольца, которое сжимается фланцем фитинга. Это часто случается с краном (наружным краном) или баком с горячей водой. Конический фитинг может привести к внезапной затяжке фитинга, если втулка окажется под неправильным углом. Шайба, однако, дает большую свободу действий при затяжке фитинга до правильного угла

1. Удерживая фитинг или трубу, начиная с внутреннего конца резьбы, плотно и равномерно оберните ленту из ПТФЭ по часовой стрелке по спирали (если смотреть с конца резьбы, который будет ввинчиваться), пока не будет покрыта вся резьба, кроме последней.Если оставить концевую резьбу незащищенной, легче начать резьбу во время сборки соединений.
2. Продолжайте наматывать нить по часовой стрелке вниз до того места, где вы начали. При намотке перекрывайте половину ширины крана
3. Намотайте третий слой на штуцер
4. Вкрутите наружную резьбу в штуцер с внутренней резьбой


При наматывании ленты на фурнитуру требуется определенная степень проб и ошибок. Если они сделаны с жестким допуском, может потребоваться всего несколько слоев ленты.Иногда, если фитинги плохо подходят, может потребоваться дополнительная лента (4, 5 или 6 витков).

Типы фитингов, используемых в трубопроводах

• На главную
• ТрубопроводыРазвернуть / Свернуть
  • ТрубопроводРазвернуть / Свернуть
    • Направляющая труб
    • Размеры и спецификации труб
    • Таблицы графиков труб
    • Коды цветов сварки 9000 9000 Производство труб
    • Осмотр труб
  • ФитингиРазвернуть / Свернуть
    • Руководство по трубным фитингам
    • Производство трубных фитингов
    • Размеры и материалы трубных фитингов
    • Осмотр трубных фитингов — Визуальный осмотр и испытания
    • Размеры отвода
    • — 90 и 45 градусов Размеры трубных колен и обратных труб
    • Размеры тройника
    • Размеры переходника трубы
    • Размеры заглушки
    • Размеры трубной муфты
  • Фланцы расширяются / сжимаются
    • Направляющая фланца
    • Отверстие и длинная приварная шейка Фланец
    • Фланец
    Мы Размеры фланца с шейкой ld
    • Размеры фланца RTJ
    • Размеры фланца для соединения внахлест
    • Размеры фланца с длинной приварной шейкой
    • Размеры фланца приварной втулки
    • Размеры фланца для скольжения
    • Размеры глухого фланца
    • Размеры фланца с отверстием
  • Свернуть
    • Направляющая клапана
    • Детали клапана и трим клапана
    • Задвижка
    • Проходной клапан
    Шаровой клапан
    • Обратный клапан
    • Дисковый затвор
    • Заглушка
    • Игольчатый клапан
    • Давление
    9000
  • Материал трубыРасширение / свертывание
    • Направляющая материала трубы
    • Углеродистая сталь
    • Легированная сталь
    • Нержавеющая сталь
    • Цветные металлы
    • Неметаллические
    • ASTM A53
    • ASTM A105
    Collapse
  0003
  • Олет s Направляющая
  • Втулка и размеры
  • Втулка и размеры
  • Резьба и размеры
  • Latrolet и размеры
  • Эльболет и размеры
  Шпильки
  • Развернуть / свернуть
    • Процедура затяжки шпильки
    • Направляющая болта
    • Схема затяжки болта
    • Размеры тяжелой шестигранной гайки
  • Прокладки и жалюзи для очков Развернуть / Свернуть
    • Направляющая прокладок
    • Прокладка спирально навитая
    • Размеры прокладки спиральной навивки
    • Размеры прокладки и прокладки RTJ
    • Размеры
    • Очки
    • Очки
    • P & IDExpand / Collapse
      • Как читать P&ID
      Схема технологического процесса
      • Символы P&ID и PFD
      • Символы клапана
    • ОборудованиеРасширение / свертывание
      • Типы насосов
      • 021
      • Сосуд под давлениемРазвернуть / свернуть
        • Скоро
    • Курсы
    • ВидеоРазвернуть / свернуть
      • Видеоуроки
      • हिंदी Видео
    • Блог О нас
    • Запрос продукта
  HardHat Engineer HardHat Engineer Search Искать:
  • Home
  • Трубопровод
    • Трубопровод
      • Направляющая
      • Размеры и график труб
      • Таблицы графиков труб
      • Цветовые коды сварных труб
      • Осмотр труб
    • Фитинги
      • Руководство по трубопроводным фитингам
      • Производство трубопроводных фитингов
      • Размеры и материалы трубных фитингов
      • Осмотр трубных фитингов — визуальный осмотр и испытания
      • Размеры колена — 90 и 45 градусов Be
      • Труба Присоединительные и обратные размеры
      • Размеры тройника
      • Размеры трубного редуктора
      • Размеры заглушки
      • Размеры трубной муфты
    • Фланцы
      • Направляющая фланца
      • Диафрагма и фланец с длинной приварной шейкой
      • Фланец
      Приварной фланец Размеры
      • Размеры фланца RTJ
      • Размеры фланца для соединения внахлест
      • Размеры фланца с длинной приварной шейкой
      • Размеры фланца, приварного внахлест
      • Размеры фланца
      • Размеры глухого фланца
      • Размеры фланца с диафрагмой
    • Клапаны
    • Детали клапана и трим клапана
    • Запорный клапан
    • Проходной клапан
    • Шаровой клапан
    • Обратный клапан
    • Поворотный клапан
    • Пробка
    • Игольчатый клапан
    • Материал предохранительного клапана
    • Материал предохранительного клапана
    • 9 0002
    • Направляющая по материалам труб
    • Углеродистая сталь
    • Легированная сталь
    • Нержавеющая сталь
    • Цветные металлы
    • Неметаллические
    • ASTM A53
    • ASTM A105
  • Olets
    • Размеры Weld 3 и Olets3
    • Гнездо и размеры
    • Резьба и размеры
    • Latrolet и размеры
    • Эльболет и размеры
  • Болты шпильки
    • Направляющая шпильки
    • Процедура затяжки болтов
    • Таблица гаек фланца
    Размеры 9000
    • Прокладки и жалюзи для очков
      • Направляющая для прокладок
      • Спирально-навитая прокладка
      • Размеры спирально-навитой прокладки
      • Прокладка и размер RTJ
      • Очковые слепые и проставки
      • Размеры очковых слепых
    P&0003
    .

    Процесс производства труб / Методы изготовления бесшовных и сварных труб

    Перейти к содержанию
    • На главную
    • ТрубопроводыРазвернуть / Свернуть
      • ТрубопроводРазвернуть / Свернуть
        • Направляющая для труб
        • Размеры и спецификации труб
        • Таблицы графиков
        • Коды спецификации
        • Производство бесшовных и сварных труб
        • Осмотр труб
      • ФитингиРазвернуть / Свернуть
        • Руководство по трубным фитингам
        • Производство трубных фитингов
        • Размеры и материалы трубных фитингов
        • Осмотр трубных фитингов — Визуальные и испытания
        90 и 45 Градус
        • Размеры трубных колен и обратного канала
        • Размеры тройника
        • Размеры трубного редуктора
        • Размеры заглушки
        • Размеры трубной муфты
      • Фланцы расширяются / складываются
        • Направляющие фланцев
        Фланец
        • Приварной и удлиненный ge Номинальные характеристики
        • Размеры фланца приварной шейки
        • Размеры фланца RTJ
        • Размеры фланца для соединения внахлест
        • Размеры фланца с длинной приварной шейкой
        • Размеры фланца приварной втулки
        • Размеры фланца
        • Размеры глухого фланца
        • Фланец с диафрагмой
        • КлапаныРазвернуть / Свернуть
          • Направляющая клапана
          • Детали клапана и трим клапана
          • Запорный клапан
          • Проходной клапан
          • Шаровой клапан
          • Обратный клапан
          • Поворотный клапан
          • Плунжерный клапан
          • Пробка
          • Клапан сброса давления
        • Материал трубыРасширение / сжатие
          • Направляющая материала трубы
          • Углеродистая сталь
          • Легированная сталь
          • Нержавеющая сталь
          • Цветные металлы
          • Неметаллические
          • ASTM A53
            1100003 ASTM
            • ОлецExpand / Свернуть
              • Направляющая
              • Втулка и размеры
              • Втулка и размеры
              • Резьба и размеры
              • Латролет и размеры
              • Эльболет и размеры
            • Болты шпильки Развернуть / свернуть
              • Направляющая шпильки
              • Направляющая шпильки
              • Таблица болтов фланца
              • Размеры толстой шестигранной гайки
            • Прокладки и жалюзи для очков Развернуть / Свернуть
              • Направляющая прокладок
              • Спирально-навитая прокладка
              • Размеры спирально-навитой прокладки
              • Заглушка
              • и заглушка для RTJ
              • Размеры
          • P & IDExpand / Collapse
            • Как читать P&ID
            • Схема технологического процесса
            • Символы P&ID и PFD
            • Символы клапана
          • EquipmentExpand / Collapse
            • PumpExpand / Collapse
              9000 Работа и типы
            • Сосуд под давлениемРазвернуть / Свернуть
              • Скоро
          • Курсы
          • ВидеоРазвернуть / свернуть
            • Видеоуроки
            • हिंदी Видео
          • Блог
        • Блог
        • Политики
        • Запрос продукта
      HardHat Engineer HardHat Engineer Search Искать:
      • Главная
      • Трубопровод
        • Трубопровод
          • Руководство по трубам
          • Размеры и график труб
          • Цветовые коды
          • Цветные коды
          • Диаграммы
          • Бесшовные
          • Диаграммы трубопроводов
          • и производство сварных труб
          • Осмотр труб
        • Фитинги
          • Руководство по трубопроводным фитингам
          • Производство трубных фитингов
          • Размеры и материалы трубных фитингов
          • Осмотр трубных фитингов — визуальный осмотр и испытания
          • Размеры отводов — 90 и 45 D egree
          • Размеры трубных колен и возвратных труб
          • Размеры тройника
          • Размеры трубного редуктора
          • Размеры заглушки
          • Размеры трубной муфты
        • Фланцы
          • Направляющая фланца
          • Отверстие и длинная шейка 9000 Фланец
          9000
          • Размеры фланца приварной шейки
          • Размеры фланца RTJ
          • Размеры фланца для соединения внахлест
          • Размеры фланца с длинной приварной шейкой
          • Размеры фланца, приварного внахлест
          • Размеры фланца, приваренного внахлест
          • Размеры фланца заглушки
          • Размеры фланца с диафрагмой
          9003
          • Направляющая
          • Детали клапана и трим клапана
          • Запорный клапан
          • Проходной клапан
          • Шаровой клапан
          • Обратный клапан
          • Дроссельный клапан
          • Заглушка
          • Игольчатый клапан
          • Клапан сброса давления
          • Штифт
          • 90 004
          • Материал трубы
            • Руководство по материалам трубы
            • Углеродистая сталь
            • Легированная сталь
            • Нержавеющая сталь
            • Цветные металлы
            • Неметаллические
            • ASTM A53
            • ASTM A105
          • 000
          0004000
          .

          No related posts.
