Добавил(а): Сергей Колосов 7 сентября
Горячая вода уже давно является неотъемлемой нормой комфортной жизни. Но, к сожалению, подавляющее большинство частных домов не имеют центрального водоснабжения, да и жильцы городских квартир периодически сталкиваются с «радостями веерных отключений». Решить проблему горячего водоснабжения и тем и другим поможет водонагреватель. Стоит такой прибор сравнительно недорого и при наличии минимальных знаний и навыков вполне может быть установлен без посторонней помощи. Итак, устанавливаем водонагреватель своими руками.
Установка накопительного водонагревателя
Выбор места
Поскольку установка накопительного водонагревателя является более сложным и трудоёмким процессом, начнём именно с неё.
Перед покупкой водонагревателя необходимо определиться с местом его будущего расположения и сделать необходимые замеры.
Учтите, что водонагреватель не может размещаться в закрытом труднодоступном месте, поскольку к нему должен быть обеспечен свободный доступ для технического обслуживания и возможного ремонта. Накопительные водонагреватели можно крепить только на несущие стены.
Монтаж настенных креплений
Установка накопительного водонагревателя начинается с монтажа настенных креплений. Большинство моделей крепятся на 2 (модели до 200 литров) или 4 (более 200 литров) крюка. В качестве крюков лучше всего использовать анкерные болты со специальным наконечником. Такие болты просто устанавливаются и при этом обеспечивают надёжное крепление водонагревателя.
Установка накопительного водонагревателя начинается с монтажа настенных креплений
Перед тем как сверлить отверстия под анкеры, необходимо тщательно разметить места их расположения. Для этого с помощью уровня на стене проводят горизонтальную линию, на которой делают две отметки на расстоянии, равном расстоянию между центрами крепежных отверстий на задней стороне водонагревателя.
Подключение к водопроводу
Перед подключением нагревателя воду необходимо перекрыть. Также нужно спустить остаточное давление в трубах, открыв краны горячей (при его наличии) и холодной воды.
При монтаже водонагревателя рекомендуем установить на каждый из стояков дополнительную запорную арматуру. Это позволит проводить ремонт и обслуживание прибора без отключения воды во всём доме, а также предохранит водонагреватель от «водяного удара», который может возникнуть при подаче воды после её отключения. Окончательное решение об установке дополнительных кранов остаётся за хозяином.
Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети
Если вы не удовлетворены чистотой воды в вашем доме, то на трубе подачи холодной воды следом за запорной арматурой можно установить фильтр очистки. Нелишним будет и поставить редуктор давления, который обезопасит прибор от возможных перепадов давления в сети.
Далее на трубы устанавливают тройники, от которых будет сделано подключение непосредственно к водонагревателю и точкам потребления горячей воды.
Подключать нагреватель к водопроводу лучше всего с помощью пластиковых труб или специальных гибких шлангов. Если вы не ставили запорную арматуру сразу за водяным стояком, рекомендуем установить её непосредственно перед водонагревателем. А вот поставить предохранительный клапан сброса воды при повышенном давлении внутри прибора нужно обязательно. Он устанавливается на линию входа холодной воды в водонагреватель (на большинстве приборов соответствующий патрубок обозначен синим цветом).
Все места соединений должны быть обязательно обмотаны паклей или фум-лентой.
Все места соединений должны быть обязательно обмотаны паклей или фум-лентой
Когда вода подключена, необходимо проверить систему на предмет отсутствия течи. Для этого открываем запорную арматуру на трубе подачи холодной воды в нагреватель и кран горячей воды над умывальником или раковиной. Когда из крана побежит вода под нормальным давлением, это будет означать, что водонагреватель полон, его следует закрыть и тщательно проверить все соединения на наличие течи. В случае её обнаружения необходима обработка герметиком или же следует заново собрать всё, обмотав предварительно дополнительным слоем фум-ленты.
Подключение к электросети
Поскольку водонагреватель является достаточно мощным прибором, его нельзя просто включить в первую попавшуюся розетку.
Во-первых, водонагреватель обязательно необходимо заземлить. Во-вторых, необходимо проверить сечение электрокабеля, который подходит к выбранной для включения прибора розетке, и убедиться в его соответствии с минимально допустимыми требованиями для вашего водонагревателя. Информацию об этом найдёте в инструкции. Даже в том случае, если сечение кабеля превышает минимально допустимое, настоятельно не рекомендуем включать в розетку нагревателя дополнительные приборы в момент его использования.

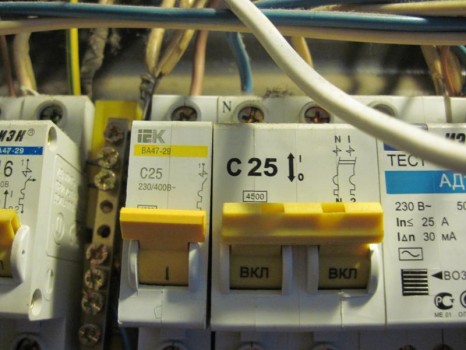

При установке водонагревателей мощностью более 3 КВт необходимо сделать для них отельную линию электропитания, снабдив её собственным защитным автоматом.
Водонагреватель обязательно необходимо заземлить
И в заключении важный совет: никогда нельзя включать водонагреватель при ненаполненном водой баке!
Видео о том, как подключить накопительный водонагреватель
Предлагаем вам ознакомиться с видеороликом, в котором профессиональный мастер подробно прокоментирует всю схему подключения накопительного водонагревателя.
Установка проточного водонагревателя
В целом схема подключения проточного водонагревателя аналогична схеме подключения накопительного, хотя и имеет несколько существенных отличий.
Подключение к электросети
Несмотря на то, что подключение прибора к электросети выполняется в последнюю очередь, мы поговорим о ней в самом начале. В отличие от накопительных приборов, которые могут быть включены в общую электрическую сеть, проточные водонагреватели требуют отдельной линии с защитным автоматом. В связи с этим большинство приборов даже не оснащены электрической вилкой. Так что если такая линия не проведена к месту установки, её следует проложить до начала работ по монтажу прибора.
Проточный водонагреватель обязательно должен быть заземлён.
Крепление на стену
Поскольку проточные водонагреватели существенно меньше по размеру, чем накопительные и, обладают меньшим весом, вешать их допускается на любую, даже не несущую стену. При их монтаже не обязательно использовать мощные анкера, а достаточно будет обойтись обычными дюбель-гвоздями со специальными наконечниками.
Дюбель-гвоздь с наконечником для подвеса
Подключение к водопроводу
Подключение проточного водонагревателя к водопроводу осуществляется так же, как и подключение накопительного. Редуктор давления, а также предохранительный клапан в данном случае не понадобятся.
Допускается подключение проточного водонагревателя и без запорной арматуры, то есть на входной патрубок прибора (обозначен синим цветом) с помощью пластиковой трубы или гибкого шланга подаётся холодная вода, а из выходного (обозначен красным цветом) делается отвод непосредственно к точке потребления.
Подключение проточного водонагревателя к водопроводу осуществляется так же, как и подключение накопительного
После подключения к водопроводу всю систему нужно протестировать на наличие течей. Делается это так же, как и в случае с накопительным нагревателем, но кран горячей воды во время проверки не закрывают.
В заключении скажем, что использовать проточный водонагреватель при слабом напоре категорически не рекомендуется, поскольку это грозит перегревом тенов и выходу прибора из строя или даже более серьёзным последствиям.
Видео о подключении проточного водонагревателя
Познакомиться с нюансами подключения проточного водонагревателя вы сможете, посмотрев следующее видео:
Как видите в установке как накопительного, так и проточного водонагревателей нет ничего сложного. Уверены, вы легко сможете самостоятельно справиться с этой задачей и в будущем наслаждаться горячей водой независимо от наличия центрального водоснабжения, а также «капризов» ЖЭКа. Удачного вам ремонта!
Родился в 1977 году в городе Донецке, Украина. Окончил Донецкий Политехнический институт (ныне ДонГТУ) по специальности Автоматизированные системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строительных бригадах.
Оцените статью: Поделитесь с друзьями! prorab.guru
Как установить и подключить проточный водонагреватель к водопроводу?
Водонагреватели – это удобная и простая конструкция, позволяющая получить необходимое количество горячей воды в тех местах, где отсутствует центральное водоснабжение. Их активно используют в дачном и коттеджном строительстве, а также на небольших предприятиях и везде, где есть такая необходимость. Установка проточного водонагревателя – это достаточно простой процесс, который может выполняться как специалистами, так и самостоятельно. Имея знания, как подключить проточный водонагреватель, можно произвести монтаж самому. Тем не менее, лучше всего обращаться за помощью квалифицированного персонала, во всех случаях, где это возможно. Таким образом можно избежать множества ошибок, которые могут возникнуть при самостоятельном монтаже, а на работы по монтажу системы будет предоставлена гарантия.
Электрический проточный водонагреватель
Выбор типа нагревателя
Водонагреватели, представленные на сегодняшний день на рынке, разделяются на три базовые группы, каждая из которых имеет свои отличительные особенности:
- Электрический проточный водонагреватель. Принцип действия данного нагревателя состоит в том, что в нём отсутствуют ёмкости для нагрева воды, и сам нагрев начинает производиться в момент потребления. Подключение проточного водонагревателя к водопроводу — это достаточно лёгкий процесс, в случае, когда все подготовительные работы уже были проведены.
- Бойлерный тип нагревателей. Отличительной особенностью данного типа является наличие большой ёмкости (бойлера), в которой вода проходит предварительный нагрев. Устанавливая подобные устройства, стоит помнить, что вес конструкции будет достаточно большим, и на гипсокартонные стены её ставить не рекомендуется, а если всё же такая необходимость возникнет – на этапе построения стены нужно будет установить закладные бруски. Другого способа закрепить бак водонагревателя на такой стене не существует.
- Водонагреватель косвенного нагрева представляет собой гибрид первых двух типов устройств, и по своим параметрам так же является чем-то средним между ними, по характеристикам наиболее подходя к условиям использования на средних нагрузках с невысокой скоростью.
Прежде чем начинать монтаж проточного водонагревателя своими руками, необходимо убедиться, что для работы подготовлены все условия.
Подготовка инструмента и помещения
Предлагаем рассмотреть монтаж подобных систем на примере проточного водонагревателя. Для работы по подсоединению прибора к системе водоснабжения потребуются следующие инструменты и материалы.
- Для монтажа системы на стену потребуется дрель, а также дюбели и метизы. Проточные системы весят не очень много, поэтому сильно укреплять несущую часть не нужно.
- Для подключения к электросетям лучше всего использовать отдельную линию. Учитывайте, что мощность у таких приборов достаточно высокая, поэтому лучше всего брать сечение провода, рассчитанное по таблице мощности. Материал проводника должен быть медным, а так как электрический ток в нём встречается с током воды, обязательно необходимо поставить на него отдельный автомат, срабатывающий кроме прочего, на разницу дифференциалов, то есть ДИФ-автомат.
- Для подсоединения к системе водоснабжения используйте гибкие шланги, или пластиковые трубы. Для начинающего шланги будут легче в плане монтажа. Использование металлических труб подразумевает отдельный набор инструмента, и должно выполняться специалистами.
Кроме всего прочего, не забудьте о герметизирующем составе и специальной сантехнической ленте.
Также важно помнить, что работы по подведению электричества требуют специализированных знаний и навыков. От того, насколько правильно проведена эта часть работ, зависит ваша безопасность, поэтому ей нужно уделить особое внимание, и если вы не уверены в том, что сможете это сделать – лучше обратиться к специалисту.
Процесс монтажа
Теперь подробно поговорим о том, как установить проточный водонагреватель. Начинать работы нужно с подготовки всех поверхностей и инструментов. Естественно, что вся подводка должна быть проведена заранее и к моменту монтажа должна быть отключена от питания и водоснабжения.
- В первую очередь определитесь с местом, в котором будет установлен нагреватель. Используя уровень и маркер, нанесите на стену метки, по которым в дальнейшем вы просверлите отверстия для дюбелей. Если необходимо просверлить отверстие в кафеле используйте специальное сверло, кроме того, рекомендуется наклеить на кафель малярный скотч, это уменьшит количество сколов на поверхности.
- После того, как отверстия просверлены, и дюбели в них установлены – приступайте к монтажу прибора на стену с помощью саморезов. Следите за тем, чтобы не возникло перекосов и все части несли равномерную нагрузку.
- Теперь настало время подвести к нагревателю воду. Прежде всего, необходимо установить кран в трубу, перед отводом к нагревателю. После него установите Т-образный тройник, таким образом, у вас останется ветка с холодной водой для дальнейшего монтажа систем водоснабжения. На отводе к водонагревателю также установите кран.
- На выходе установите тройник, если предполагается несколько потребителей, или просто трубу, если речь идёт об одном потребителе горячей воды. Не забудьте установить краны на выходе из устройства и перед каждым потребителем.
Про монтаж электрических сетей уже было сказано выше. Лучше всего пригласить для этих целей специалиста, и не проводить их самостоятельно. Правильно рассчитать и установить электрические сети — это инженерная задача, которая должна решаться технически грамотным специалистом.
Для того чтобы подключить свой нагреватель самостоятельно, необходимо хорошо разобраться в данном вопросе. Все этапы работ должны быть тщательно спланированы, а сети рассчитаны в соответствии с предполагаемой нагрузкой. В противном случае можно получить крайне недолговечный и опасный результат. Лучшим решением будет воспользоваться услугами специалистов по подключению, прибегая к самостоятельному монтажу только в крайних случаях.
tehnika.expert
Проточный водонагреватель: как установить правильно?
Проточный водонагреватель
Основной причиной, побуждающей установить проточный водонагреватель в квартире, является сезонное отключение горячей воды.
Схема подключения проточного водонагревателя.
С каждым годом сроки таких отключений сокращаются, в отдельных районах городов горячее водоснабжение вовсе не отключают в летние месяцы, но никто не застрахован от регулярных поломок водопроводных коммуникаций и профилактик. Также проточные водонагреватели устанавливаются в загородных домах и на дачах. Там их наличие продиктовано необходимостью иметь горячую воду в любое время, так как трубы горячего водоснабжения, как правило, не прокладываются в дачных кооперативах, ограничиваясь летним водопроводом или насосной станцией.
Схема использования проточного водонагревателя.
Какая бы не была предпосылка к установке проточного водонагревателя, спрос на них только растет, а, как следствие, увеличивается и количество товаров подобного рода. Водонагревающие аппараты бывают 2-х видов:
- газовые. Газовые колонки стоят в подавляющем большинстве хрущевок, и с ними не понаслышке знаком практически каждый. С советских времен, когда газовые колонки только устанавливались в квартирах, в их конструкции мало что изменилось. Газовая горелка нагревает воду, бегущую по расположенным над пламенем трубам. В роли нагревателя воды в них выступает горящий газ, что делает проблематичным установку этого оборудования в жилье, лишенном централизованного газоснабжения, хотя нагрев газовым пламенем является наиболее эффективным и экономичным;
- электрические проточные нагреватели повышают температуру воды за счет работы электрических нагревательных элементов. Такой способ нагрева воды довольно энергозатратен, но и наиболее универсален, нежели использование горения газа для нагрева. Ассортимент проточных водонагревателей очень велик. Рынок предлагает нагреватели мощностью от 3,5 до 30 кВт, нагреватели с различным переключением режимов (плавный и ступенчатый). Об электрических водонагревателях и пойдет речь дальше.
Использование проточного водонагревателя.
Если вода не будет поступать в проточный водонагреватель, а теплоэлемент будет работать, то устройство выйдет из строя. Трубчатый электронагреватель (ТЭН) может перегореть или взорваться из-за чрезмерного нагрева. Для предотвращения таких ситуаций практически все водонагреватели снабжаются устройством отключения с датчиком, реагирующим на количество и напор воды.
Во избежание возникновения подобных ситуаций, лучше всего сначала включать воду, а только затем уже включать водонагреватель. При выключении устройства действия производятся в обратном порядке: сначала выключается проточный нагреватель, а после него, через 20-30 секунд, выключается вода. Это нужно для того, чтобы ТЭН успел остыть до безопасной температуры.
Следует особо обратить внимание на мощность приобретаемого водонагревателя, так как не любая проводка выдержит даже относительно небольшую мощность нагревателя. Точную информацию о максимально выдерживаемой проводкой мощности можно узнать на счетчике вашей квартиры или, что предпочтительнее, вызвав электрика.
Также данный вопрос можно решить установкой защитной автоматики на электрический щиток и подведением от него к бойлеру отдельного заземленного кабеля. Так, подавляющее большинство хрущевок оснащено проводкой, для которой верхняя пороговая мощность равна 3-4 кВт. Если вы не уверены в качестве электрокоммуникаций вашего дома, подключайте нагреватель к щитку.
Вернуться к оглавлению
Как правильно установить проточный водонагреватель?
Схема установки самодельного проточного водонагревателя с многоточечным водоразбором.
По правилам монтажа электрических проточных водонагревателей один аппарат запрещается использовать сразу на несколько потребителей воды. Это означает, что нагреватель можно устанавливать, например, только на душ или только на раковину. По этой причине нагреватели комплектуются лейкой с шлангом или краном для раковины, называемым иначе гусак. Устанавливать нагреватель можно в любом месте на стене или полу, главное — поближе к месту использования. Правильно установить водонагреватель поможет инструкция.
Список материалов и инструментов:
- проточный водонагреватель;
- ударная дрель или перфоратор;
- отвертка;
- длинное сверло, чтобы пробить бетонную стену;
- сверло для создания отверстий под крепления;
- автоматический предохранитель в щиток;
- трехжильный кабель, соответствующий мощности нагревателя;
- дюбели для закрепления устройства на стене (часто идут в комплекте) и шурупы;
- трубы для подключения;
- водопроводный тройник;
- вентиль, регулирующий напор воды;
- очистной фильтр.
Вернуться к оглавлению
Инструкция по установке
Установка проточного водонагревателя.
- Первым делом в электрощиток устанавливается устройство защитного отключения, которое перекроет электричество нагревателю в случае короткого замыкания, и к нему подключается кабель. Если вы не имеете достаточных знаний в электрике, то лучшим вариантом будет вызов специалиста для решения этой задачи.
- В стене, отделяющей квартиру от подъезда, сверлится отверстие достаточной ширины, чтобы пропустить в него кабель. Такое же отверстие нужно проделать в перегородке в ванную, если нагреватель планируется установить там, кабель убирается под плинтус.
- На стене отмечаются места креплений. Нагреватель следует разместить в таком месте, где его будет удобно регулировать и включать, а также вблизи потребителя горячей воды, например возле душевого смесителя. На месте отметок просверливаются отверстия, в которые нужно вставить дюбели.
- Чтобы подключить кабель к нагревателю, обычно его приходится разбирать. Это сделано для обеспечения более высокой водозащиты устройства. К клеммам подсоединяются жилы кабеля, после чего нагреватель собирается обратно.
- Собранный и подключенный водонагреватель устанавливают в выбранном месте.
- Чтобы каждый раз в период отключения воды не проводить процедуру подключения-отключения нагревателя к водопроводу, его необходимо присоединить к трубе холодной воды через водопроводный тройник. Если в вашем регионе вода с повышенным содержанием примесей (жесткая вода), то внутри нагревателя будет образовываться накипь. Эту проблему решают установкой на трубу, подающую в нагреватель воду, очистного фильтра. Порядок соединения коммуникаций таков: тройник, потом вентиль, следом фильтр, после которого подключается нагреватель. Перед всеми сантехническими работами подачу холодной воды нужно перекрыть. Соединения происходят с использованием ФУМ ленты и герметика. Для прокладки трубопровода подходят как металлические, так и полипропиленовые трубы.
- На выходной патрубок нагревателя монтируется идущая в комплекте лейка или кран-гусак.
- Перед запуском нужно проверить герметичность всех соединений труб и водопроводных устройств, восстановив приток холодной воды и открыв вентиль перед проточным нагревателем.
- Если все соединено герметично, устройство готово к первому запуску.
- Нельзя использовать лейку или кран-гусак, не предназначенные для проточных электронагревателей, так как поставляемые в комплекте компоненты создают подходящее именно для вашего нагревателя давление воды, без соблюдения которого устройство будет работать неправильно и даже может испортиться. Недостаточное давление воды в нагревателе приведет к тому, что трубчатый нагревательный элемент будет покрыт водой не полностью.
Схема работы обычного проточного водонагревателя.
Регулировка температуры воды происходит переключением режимов на панели водонагревателя и с помощью переключателей лейки. Лейка, как правило, имеет несколько переключаемых позиций, создающих различное давление воды, что тоже влияет на степень обогрева.
Проточные водонагреватели используются при температуре холодной воды до 35°С. Несоблюдение температурного режима может привести к поломке устройства.
1poteply.ru
Как подключить проточный водонагреватель к смесителю на кухне и в ванной комнате?
Существует несколько схем подключения проточного водонагревателя в зависимости от того, какой период времени вы планируете им пользоваться.
Временное использование
Первый способ подключения рассчитан на кратковременное пользование прибором, например, на период проведения плановых профилактических работ горячего водоснабжения. Подключение производится без использования инструментов.
В этом случае для подключения прибора в ванной комнате нужно отсоединить от вашего душевого шланга лейку душа и прикрутить шланг на вход холодной воды на водонагревателе, если шаг резьбы или диаметр не совпадают, надо установить переходник. На выход горячей воды подключается душевая насадка, входящая в комплектацию прибора.
Нагретая вода будет поступать из душевой лейки, которой комплектуется прибор. Важно помнить, что нельзя менять эту лейку на другую, так как в оригинальной лейке отверстий гораздо меньше и они расположены по центру. Проточный водонагреватель не может обеспечить таким же потоком воды, как и магистраль, поэтому такое расположение отверстий дает возможность наиболее комфортно использовать получаемый проток жидкости.
Переключив кран в положение «душ» и открыв его, подождите пока вода заполнит устройство. Затем включите его и через несколько минут вы получите нагретую воду с разницей примерно в 20 градусов от исходной температуры.
Постоянное подключение
Варианты подключения смесителей
Второй способ — стационарный и он применяется при условии длительного пользования. Для подключения необходимы следующие инструменты и материалы: разводной ключ, фумлента, тройник, вентиль, пассатижи.
Как же правильно подключить проточный водонагреватель к смесителю в этом случае? Необходимо на входной патрубок водонагревателя установить тройник с вентилем. К нему подсоединить гибкий шланг (что является менее надежным вариантом) или металлопластиковую трубу, второй конец которого следует врезать в холодную водопроводную магистраль.
При этом нужно придерживать муфты входного и выходного патрубков с помощью разводного ключа, чтобы не нарушить внутреннюю часть стыковки. Для большей надежности и долговечности эксплуатации устройства следует установить предварительный фильтр.
На выходной штуцер одевается комплектный кран, если прибор устанавливается на кухне, или душевой шланг при установке в ванной. При монтаже следует учесть, что устанавливать запорную арматуру на выходе горячей воды запрещается.
Следующий способ — через ввод от стиральной машины, используется как на кухне, так и в ванной, в зависимости от того, где стоит «стиралка». Подключение происходит от тройника с использованием фумленты, затем монтируется запорная арматура для отключения — включения и регулировки напора. Вентиль запорной арматуры должен быть расположен в легкодоступном месте. Резиновый шланг или труба подключаются от него на вход прибора.
Для избежания тепловых потерь располагайте прибор как можно ближе к смесителю.
Рассмотренные варианты подходят для подключений безнапорных нагревателей на одну точку водоразбора, так как они имеют небольшую мощность. Напорные проточные аппараты имеют большую мощность, до 30 кВТ и способны обеспечить несколько точек водозабора и подключаются к стояку.
Предлагаем посмотреть онлайн видео о подключении проточного водонагревателя к смесителю:
boilervdom.ru
Монтаж проточного водонагревателя
Как установить проточный водонагреватель своими руками?
С каждым годом временной интервал, в котором понадобится жить без горячей воды, становится все меньшим, однако даже 10 дней неудобств являются достаточно большим сроком, чтобы задуматься о некоторых альтернативных способах получения горячей воды.
Изображение 1. Схема проточного водонагревателя: 1 — нагревательный элемент, 2 — выключатель, 3 — клеммы подсоединения электропитания, 4 — роторный компрессор, 5 — подсоединение к водопроводу, 6 — выход нагретой воды, 7 — отверстия, необходимые для присоединения прибора к стенке.
Когда речь идет о том, чтобы с относительным комфортом каким-то образом пережить несколько недель, идеальным решением может быть установка проточного водонагревателя. Самым основным его достоинством является легкость в монтаже. С данным процессом способен справиться абсолютно любой человек, который имеет исключительно общие знания о сантехнике и электропроводке.
Чаще всего подобные нагревательные устройства вешают на стенку, как можно ближе к смесителю на кухне либо в ванной, чтобы была возможность максимально снизить потери тепла. Проточные нагреватели, по сравнению с накопительными, имеют довольно небольшой вес, в связи с чем особо прочного крепления не требуют. Вполне могут подойти и обыкновенные кронштейны и крепежные винты. Проточные нагревательные устройства располагаются как над мойкой либо раковиной, так и под ней. Для обоих случаев схема подключения должна быть указана в инструкции, которая идет в комплекте с самим устройством.
Достоинства и недостатки подобной конструкции, монтаж которой есть возможность выполнить самостоятельно
Схема газового проточного водонагревателя.
Преимущества устройства нагревания проточной воды:
- Довольно небольшие размеры по сравнению с накопительными нагревателями воды.
- Более простой процесс установки.
- Дешевизна подобного устройства.
Недостатки проточного нагревателя воды:
- Достаточно высокое потребление электроэнергии — от 5 до 30 киловатт (чаще всего от 5 до 8 киловатт, однако в некоторых случаях может доходить и до 30).
- Необходимость в высоком давлении воды в системе, в противном случае есть вероятность того, что прибор сгорит.
- В связи с предыдущей проблемой, невозможно использовать подобное устройство на верхних этажах многоэтажных жилых домов.
Если небольшая семья проживает невысоко и в квартире нет места для установки накопительного нагревателя, выбор хозяина должен быть сделан в пользу проточных водонагревателей.
Монтаж проточных водонагревателей своими руками: инструменты
Стоит обратить особое внимание, если какие-нибудь моменты по установке проточного водонагревателя будут непонятными, не следует пытаться самостоятельно производить монтаж электронагревателя для того, чтобы избежать поражения электрическим током.
Установка и дальнейшая эксплуатация обязательно должны выполняться с соблюдением техники безопасности.
Изображение 1. Схема подключения проточного водонагревателя.
Следует заметить, что у проточного нагревателя воды на выходе должна обязательно быть душевая лейка либо обыкновенная, в противном случае он не будет успевать нагревать воду.
Что будет необходимо для того, чтобы выполнить монтаж проточного водонагревателя:
- Водонагреватель проточного типа.
- Шланг от душа, который должен быть подсоединен к смесителю к отсоединенной душевой насадкой.
- Электродрель, которая способна сверлить в бетоне отверстия.
- Шурупы и дюбели.
- Сверло для бетона под размер дюбелей.
- Тройной медный одножильный электропровод, который имеет достаточное сечение для мощности нагревателя.
- Водопроводный ключ.
- Отвертка либо шуруповерт.
- Пассатижи.
- Фумилента.
В случае, если планируется устанавливать стационарно:
- Тройник для того, чтобы отводить воду к бойлеру из водопроводной системы.
- Кран-вентиль, который перекрывает воду на входе прибора.
- Гибкий шланг-проводка необходимой длины от водопровода к нагревателю.
Можно обойтись и набором для установки металлопластиковых труб (отрезки трубы соответствующей длины и цанговые соединители-зажимы).
Подготовка проточного электроводонагревателя
Схема проточного электроводонагревателя.
Прежде всего понадобится выбрать необходимый проточный водонагреватель. Существует достаточно большое количество приборов подобного типа, которые можно установить своими руками. Они довольно сильно отличаются по дизайну и форме. Однако все они устроены внутри приблизительно одинаково, и установка их происходит всегда одинаково.
Конструкция проточного водонагревателя показана далее ИЗОБРАЖЕНИЕ 1, где 1 — нагревательный элемент, 2 — выключатель, 3 — клеммы подсоединения электропитания, 4 — роторный компрессор, 5 — подсоединение к водопроводу, 6 — выход нагретой воды, 7 — отверстия, необходимые для присоединения прибора к стенке.
Любой проточный водонагреватель будет состоять из непосредственно нагревательного элемента (который запаивается со всех сторон цилиндра и от которого ведут 2 отрезка трубок с резьбой 1/2 дюйма, 3 клеммы для подключения проводов несущего, нулевого и заземления), выключателя либо переключателя и корпуса.
Нагреватель, который нужно установить, в зависимости от модели может оборудоваться ступенчатым и плавным реостатным регулятором нагрева, предохранительным датчиком от отключения или перегрева воды, световым индикатором включения.
Следует наметить на стенке места, в которые планируется закреплять проточный водонагреватель. Они понадобятся для сверления отверстий. Далее нужно проделать соответствующее количество отверстий, после чего вбить в них дюбели. Дальше можно приступать к выполнению установки проточного водонагревателя.
Монтаж проточного водонагревателя своими руками
Схема работы проточно-накопительного водонагревателя.
Установка и подключение подобного прибора может происходить 2-мя способами:
- С помощью душевого шланга, чтобы отключить его, как только дадут горячую воду. В данном случае переключение между водонагревателем и краном смесителя будет осуществляться с помощью ручки смесителя. Когда ручка будет находиться в положении для душа, вода сможет идти из водонагревателя, а в другом положении — как обычно, из крана.
- Стационарно в квартирную систему водопровода. В подобном случае надо установить отдельный вентиль на входе в нагреватель воды. Есть смысл рассмотреть подробнее именно этот способ.
Необходимо перекрыть холодную воду, после чего установить отводной переходник с использованием фумиленты в намеченном месте.
Установка электропривода происходит согласно инструкции по подключению нагревательной электропроводки. Другим концом соединяется провод, к примеру, с розеткой для стиральной машины. Нагревательная потребляемая мощность ни в коем случае не должна превышать возможностей проводки в имеющейся квартире. В противном случае в процессе включения водонагревателя на полную мощность, будет вероятность того, что выбьет пробки либо автоматы.
Далее понадобится прикрутить водонагреватель к стенке в отверстия с дюбелями, которые были заранее подготовлены. Теперь нужно включить нагреватель воды в водопроводную систему.
Вентиль присоединяется к входной трубе прибора, а гибкий шланг либо металлокерамическая труба присоединяется к вентилю. Все будет зависеть от того, установка какой системы планируется. Трубы либо шланг должны подсоединяться к специально приготовленному переходнику. На данном этапе система будет готова к эксплуатации.
Схема подключения электрического накопительного водонагревателя.
Далее происходит установка крана либо душевого смесителя из комплектации нагревателя воды. После этого можно переходить к испытанию устанавливаемого прибора. Следует включить несильный напор воды и электропитание нагревателя. Спустя приблизительно 10-15 секунд из крана может политься теплая или, если выполнялась установка достаточно мощного прибора, горячая вода. Ее напор и теплоту можно регулировать при помощи использования вентиля: при усилении напора воды она может быть прохладней. Следует сказать, что в приборе на 3,5 кВт горячую воду (кипяток) совершенно невозможно получить. Температура при разных напорах воды будет от немного теплой до практически горячей. Прибор, который имеет меньшую мощность, целесообразно приобретать исключительно в случае, если в квартире старая проводка, которая не выдерживает даже 3,5 кВт.
Если проточный водонагреватель располагается в удалении от раковины, смеситель необходимо подключать при помощи использования гибкого шланга и закреплять на дополнительном кронштейне в месте у раковины, в котором дополнительный кран-гусак не сможет доставлять неудобства.
Монтаж проточных водонагревателей: рекомендации
Если с подключением все устраивает и есть желание, то можно спрятать коммуникации за панели стенок. Теперь будет возможность наслаждаться теплым душем круглый год и не бояться отключения горячей воды.
Если в доме имеется вода не очень хорошего качества, есть смысл соединить нагреватель с фильтром очистки воды: это даст возможность продлить его срок службы и улучшить чистоту воды на выходе. Самым надежным вариантом подключения водонагревателя большой мощности является установка с использованием кабеля с сечением от 2,5 мм, который способен выдерживать нагрузку до 10 кВт с силой тока до 40 А.
Схема подключения настенного водонагревателя.
Не следует включать водонагреватель без подачи воды. Это может вывести его из строя. Обязательно необходимо использовать заземление в процессе подключения к сети. Понадобится также использовать автоматический предохранитель, который срабатывает при силе тока как минимум 32 А.
Следует помнить, что неправильный монтаж проточных нагревательных устройств может привести к поломке самого прибора и, следовательно, потери права гарантийного ремонта.
Нагреватель воды подключается к водопроводу по схеме, которая указывается в инструкции. В зависимости от модели установка может быть выполнена с помощью использования гибкой либо жесткой проводки. Все соединения понадобится обязательно герметизировать с помощью ленты ФУМ и герметика. Для того чтобы выполнить контроль, следует открыть кран с водой и проверить надежность соединений после того, как будет завершена установка.
Если проточный нагреватель воды совмещается с краном либо душевой насадкой, понадобится подключать его к холодной воде. Однако если был приобретен обыкновенный линейный нагреватель, его необходимо подключать к трубам горячей и холодной воды. Для того чтобы подобное устройство нагревания воды смогло работать с правильным соблюдением режима температуры, понадобится сделать так, чтобы температура воды, которая поступает, не превышала 35°С.
Запорная арматура и сантехническая подводка обязательно должны соответствовать всем параметрам водопроводной сети и нагревателя воды. Расположение патрубков, их горизонтальная или вертикальная ориентация должны соответствовать рекомендациям от производителей.
Последнее, что следует отметить: проточный водонагреватель не будет греть воду до определенной температуры. Он лишь нагреет ее, к примеру, на 20°С. Таким образом, в зимний и летний период времени температура воды после выполнения ее нагрева может быть разной: от теплой в зимний период до горячей в летнее время.
Выполнение подведения электричества к проточному нагревателю воды
Проточный электрический водонагреватель необходимо включать в сеть после выполнения всех монтажных работ, а также после того, как нагреватель будет наполнен водой. Если было приобретено бытовое проточное устройство, которое имеет малую мощность, тогда подключить его есть возможность к розетке.
Перед тем как приобретать электрический проточный нагреватель воды, следует внимательно рассчитать нагрузку на электрическую сеть и заранее подготовить трехфазовое отдельное подключение на 380 вольт. Тип кабеля необходимо выбирать исходя из заявленной мощности нагревательного элемента (ТЭН). Подобное устройство нагревания воды есть возможность считать электробезопасным исключительно при наличии эффективного заземления.
Помимо того, чтобы избежать порчи оборудования, понадобится выполнить монтаж устройства защитного отключения (УЗО), которое обеспечивает аварийное отключение конструкции. Согласно требованиям безопасности, понадобится подключить дифференциальный автомат с характеристиками, которые соответствуют нагрузке на сеть.
dekormyhome.ru
Подключение проточного водонагревателя | Bulkaet.ru
Сгоревшая проводка. Да-да. Это наиболее благоприятный исход, который возможен, если вы по незнанию попытаетесь включить мощный проточный водонагреватель (допустим 10 кВт) в обычную розетку, например, в которую обычно стиральную машину включаете. А что идет в паре со сгоревшей проводкой? Правильно. Пожар.
Чтобы избежать таких серьезных неприятностей, нужно заранее запастись правильной информацией о том как подключить проточник. Ведь тут есть десятки мелочей и больших задач, которые нужно решить. Итак, начнем?
Куда установить проточный водонагреватель
Назад к содержанию.
Монтаж проточного водонагревателя на кухне под раковиной- Предварительно подумайте – удобно ли вам будет подводить воду к прибору.
- К стене особых претензий нет – вес приборов достаточно маленький (даже наиболее мощные модели 24 кВт весят всего 4 кг). Поэтому любая стена сможет выдержать такую нагрузку. Конечно, если поверхность совсем кривая, то вешать на такую будет достаточно сложно.
- Смотрите, чтобы в выбранном вами месте до устройства не долетали брызги и капли воды. Ведь степень защиты корпуса у всех моделей разная – какие-то выдержат даже струю попавшей воды, а кого-то закоротит и от пары капель. Поэтому лучше продумать этот момент заранее.
- Учтите удобство пользования водонагревателем. Будет ли вам комфортно пользоваться им: включать-выключать, выбирать различные режимы, если таковая возможность имеется, а также использовать душ/кран.
Инструменты для монтажа оборудования
Назад к содержанию.
Весь процесс монтажа можно разбить на 3 этапа и вам потребуется следующее оборудование.
Для крепления водонагревателя на стену:
Назад к содержанию.
Схема установки проточного водонагревателя- Перфоратор или дрель с функцией удара – для стены из бетона (не забудьте о сверле соответствующего диаметра и назначения), и шуруповерт – если поверхность из дерева.
- Строительный уровень и фломастер или карандаш для создания отметок.
- Саморезы и дюбеля.
Для подключения проточного водонагревателя к электросети:
Назад к содержанию.
- Медный провод с 3 жилами и двойной изоляцией. Желательно, чтобы площадь его сечения была больше 2,5 кв.мм.
Многие производители указывают параметры подходящего провода в инструкции. В случае, если таких данных вы не нашли, то обязательно проконсультируйтесь с электриком. Он предоставит точный расчет подходящего кабеля.
- Клеммы для обжима, а также разнообразные отвертки.
Для подключения к водопроводу:
Назад к содержанию.
- Труба из металлопластика, тройники, вентили, кран Маевского и др.
- Газовый и рожковый ключ на 22, плоскогубцы
- ФУМ лента.
Установка водонагревателя на стену
Назад к содержанию.
Выбрав место, нужно закрепить устройство. Для этого нам как раз и понадобится уровень с карандашом.
Сперва снимите верхнюю крышку с водонагревателя и приложите к стене по уровню. Карандашом отметьте места, где потом будут отверстия. В среднем расстояние между этими отверстиями составляет 180 мм. Далее их нужно просверлить, используя перфоратор или шуруповерт. Устанавливайте дюбеля и завершайте крепление прибора.
Как подключить проточный водонагреватель к водопроводу
Назад к содержанию.
Существует 2 варианта того, как можно подсоединить устройство к воде.
1 – элементарный
Используется как временная мера во время перебоев с подачей горячей воды.
В этом случае все до безобразия просто. Вам просто нужно открутить душевую лейку от шланга, а этот шланг подсоединяется ко входу подачи холодной воды в устройство. В общем-то, подсоединение закончено.
Так, если вы переключите смеситель на «душ», то вы активируете водонагреватель и можете пользоваться его горячей водой. Если же вы выбрали «кран», то из него польется холодная увода в обход нагревателя.
Как только горячее водоснабжение восстановили, то можно прикрутить обратно лейку и восстановить все как было.
2 – правильный, но сложный
Схема монтажа проточного водонагревателяВ этом случае мы будем использовать отвод для стиральной машины. Для этого нам понадобится тройник и ФУМ лента. После установки тройника в линию нужно установить кран. Он необходим для контроля за напором воды, а также за ее температурой.
Новоиспеченный водопровод от крана до водонагревателя можно сделать как из гибкой подводки, что будет проще и быстрее, но менее надежно, так и из металлопластика или ПВХ.
Устанавливайте кран так, чтобы к нему легко можно было подойти, так как в дальнейшем вам понадобится часто им пользоваться.
- Гибкий шланг отключается от отвода, через который вода подается к смесителю. Вместо него (шланга) с помощью ФУМ ленты монтируется тройник. На его отводы монтируются запорные краны, к которым подсоединяются гибкие шланги от водонагревателя и смесителя.
- На железную трубу (на свободное пространство) монтируется накладная муфта (затягивать нужно до упора). В стенке трубы нужно просверлить отверстия с помощью резиновой прокладки. Запорный кран подсоединяется к отводу муфты также с помощью ленты, а к нему, в свою очередь, подсоединяется гибкий шланг проточника.
- В удобном для вас месте в трубах для подачи холодной и горячей воды вырезается часть, нужная для монтажа разветвителя с краном для контроля за водным потоком. На ФУМ ленте формируется нужная последовательность деталей: фитинг – кран – тройник – фитинг. Детали, которые монтируются со стороны водонагревателя (кран и фитинг), вы можете собрать в любой удобный для вас момент – сразу или потом. Фитинги устанавливаются с концов трубы и до упора затягиваются 2мя ключами (один служит для затяжки гайки, а второй – для фиксации ее от проворачивания).
- Далее гибкие шланги просто подключаются к водонагревателю. Для большего удобства советуем зафиксировать подводку, прикрепив ее к стене с помощью скоб или другим крепежом.
При подсоединении «проточника» пользуйтесь исключительно насадками, входящими в комплект. Использовать сторонние краны категорически запрещено! Только поставляемые производителем насадки обеспечивают абсолютную электробезопасность, в отличие от обычных кранов. Поверьте, среди нынешнего ассортимента вы наверняка найдете модель с нужными насадками.
Подключение проточного водонагревателя к сети
Назад к содержанию.
Первое, что вам нужно сделать – это посмотреть значение номинального тока автоматического выключателя, смонтированного на входе в вашу квартиру или дом. К примеру, у вас однофазная сеть на 220в и счетчик на 16А. Максимальная допустимая мощность может составлять 16*220=3,52 кВт. Это означает, что суммарная мощность всех приборов в доме не может превышать этой цифры. Проще говоря, автомат просто «вырубит».
В итоге получается, что мощность проточного водонагревателя, который выдержит ваша сет, не может превышать 2-3 кВт. То есть его хватит только на то, чтобы едва-едва помыть руки. И то только летом.
Как быть в таком случае? Ответ довольно прост: вам следует осуществить сделать новую проводку в квартире. Вам понадобится:
— провести новый питающий кабель на вход в дом;
— заменить автоматы на вводе и отводящих линиях на автоматы с номиналом не менее 50 А.
Обязательно установите УЗО! От этого зависит ваша безопасность при пользовании данным электроприбором. Так для однофазного водонагревателя мощностью не более 6 кВт подойдет УЗО на 32А с током отключения 30 мА.
Выбор провода для подключения проточного водонагревателя
Назад к содержанию.
В этой таблице мы приведем данные для однофазного медного кабеля с 2мя жилами:
Мощность проточного водонагревателя, кВт | 1 | 2 | 2,5 | 3 | 3,5 | 4 | 4,5 | 5 | 6 | 8 | 9 |
Сила тока, А | 4,5 | 9 | 11,4 | 13,6 | 15,9 | 18,2 | 20,5 | 22,5 | 27,3 | 36,4 | 40,5 |
Номинальное значение силы тока защитного автомата, А | 6 | 10 | 16 | 16 | 20 | 20 | 25 | 25 | 32 | 40 | 50 |
Наименьшее сечение жилы, кв.мм. | 1 | 1,5 | 2,5 | 2,5 | 2,5 | 4 | 4 | 4 | 4 | 6 | 10 |
Данные в таблице актуальны для медного кабеля! Если вы выбрали алюминиевый, то все параметры нужно увеличить в 1,3-1,5 раза!
Как мы уже говорили в начале статьи: запрещено включать проточный водонагреватель в обычную розетку, так как она не обеспечит должного заземления прибора.
Достаточно просто открыть водонагреватель и вы увидите клеммную колодку: именно к ней нужно подсоединять жилы подобранного провода.
Обязательно соблюдайте подключение по фазам: L, A или Р1 – это фаза.
N, B или Р2 – это ноль.
Для того, чтобы вам было проще понять, объясним на примере. Для проточного водонагревателя на 220В и мощностью до 6 кВт сила тока не должна быть более 27А. Поэтому выбираем провод ПВС 3х4, трехжильный, с площадью поперечного сечения 4 кв.мм.
При подключении к фазе подсоединяйте кабель с белой оболочкой, к рабочему нулю – провод в голубой оболочке, а к заземлению – провод в желто-зеленой.
Что еще учесть при подключении проточного водонагревателя
Назад к содержанию.
- Категорически запрещено включать прибор без воды – он просто сгорит. Обязательно сначала обеспечьте подачу воды и только потом тестируйте аппарат.
- Позаботьтесь об установке предохранительного клапана. Именно он отвечает за сброс избыточного давления (удаляет излишек воды из системы, тем самым снижая давление) и не дает водонагревателю и водопроводу разрушиться.
- Дополнительную защиту от протечки устройства вам обеспечит наличие защитного поддона с отводом в канализацию. Просто подсоедините один конец трубки к предохранительному клапану, а второй – к сливному отверстию канализации. Лишняя вода будет стравливаться сразу туда.
- Советуем вам дополнительно приобрести и установить фильтры по очистке воды, особенно в том случае если ее качество не соответствует стандарту. Подобрать необходимый вам поможет специалист сервисного обслуживания.
Перекрывать доступ холодной воды в водонагреватель категорически запрещено! Это может привести к ее закипанию внутри прибора, что, в свою очередь, приведет к его поломке.
Для большей наглядности предлагаем вам ознакомиться с видео по монтажу «проточника»:
В любом случае, если вы не уверены, что сможете справиться с этой работой, то лучше воспользоваться услугами профессионалов.
bulkaet.ru
Установка проточного электрического водонагревателя: особенности монтажа
Всем известна «расторопность» наших коммунальных служб – то у них происходит плановое отключение, то ремонт, то непредвиденная авария, что приводит к периодическому отсутствию горячей воды в наших кранах. Терпение лопнуло, требуется установка водонагревателя!
Проточные водонагреватели имеют возможность не греть воду до нужной температуры и накапливать ее, а подогревать холодную воду, допустим на 20°С. Сразу обращаем внимание, что температура воды летом и зимой будет различная, потому что летом вода в водопроводе более теплая, чем зимой.
В продаже имеется большое разнообразие моделей, весьма отличающихся как по форме, так и дизайну. Но конструкция у всех практически единая – корпус, нагревательный элемент с двумя трубными патрубками, три клеммы для проводов, роторный компрессор, выключатель и регулятор нагрева воды со световым индикатором.
Как установить проточный электрический водонагреватель
Установка проточного водонагревателя делится на три этапа:
- 1. монтаж устройства на несущую стену;2. присоединение системы холодного водоснабжения к вводному патрубку водонагревателя;3. подключение питания 220 В.
Для перечисленной работы нам понадобится:
- • дрель;• сверло для бетона нужного диаметра;• дюбели и шурупы;• молоток;• отвертка;• электропривод медный трехжильный с двойной изоляцией и сечением 2,5 квадрата;• евророзетка с третьим заземляющим контактом;• газовый ключ;• ключ рожковый на 22;• плоскогубцы;• фум-лента;• металлопластиковая труба;• тройник для металлопластиковой трубы, кран и вентиль.
Устанавливать водонагреватель на стену необходимо в таком месте, чтобы комфортно было пользоваться как самой ванной, так и системой управления нагревателя. В принципе, существует только одно требование по расположению – водонагреватель обязан размещаться выше головы человека.
Дело в том, что размещение водонагревателя ниже точки, откуда вытекает вода, создает благоприятные условия для заполнения самого нагревателя водой и его перегрева. Устройство должно располагаться в одной плоскости со стеной, перпендикулярно полу и согласно паспортным данным.
Любое несоответствие геометрическому расположению, а именно наклоны в бок либо расположение на ребре, может привести к тому, что вода не полностью закрывает нагревательный элемент, он перегревается и «сгорает».
Изначально требуется произвести разметку мест крепления, просверлить необходимое количество отверстий, забить в них дюбеля, а также прикрепить водонагреватель к стене.
Подключение водонагревателя к электрической сети
При установке проточного водонагревателя основное внимание следует уделить не подключению воды, а электропитанию.
Для этого можно выполнить несложный расчет, связанный с электроснабжением. Смотрим номинальный ток автоматического выключателя, установленного на вводе в квартиру, перед счетчиком электрической энергии, допустим, он составляет 16А, рабочее напряжение сети 220В. Допустимая присоединенная электрическая мощность W вычисляется по формуле I х U= 16 х 220 = 3520Вт или 3,52кВт.
Итак, полная максимальная нагрузка на данный автоматический выключатель при одновременном включении всех электрических потребителей не должна превышать 3,5 кВт.
Следует учесть абсолютно все потребители электроэнергии: холодильник, телевизор, стиральную машину, компьютер, осветительные приборы, микроволновую печь и т. д.
Проблема заключается в том, что во многих домах и квартирах имеется «старое» электрооборудование, т.е. защитные аппараты и электрический счетчик прямого включения рассчитаны на малые токи 6, 10 максимум 16 А. Энергонасыщенность современных квартир давно перешагнула допустимый расчетный предел, что, естественно, постоянно приводит к перегреву защитных устройств, предохранителей или автоматических выключателей. В результате горят предохранители или отключаются автоматы.
Первоначально необходимо просчитать фактическую нагрузку квартиры либо дома с учетом одновременности включения потребителей. Следует осмыслить возможности подключения нового перспективного электрооборудования и понять, как быть дальше. Существует ли реальный вариант подключения к вашей электрической сети современного проточного водонагревателя?
Нужно произвести небольшую реконструкцию электрической проводки:
- 1. Заменить питающий кабель на вводе в квартиру.2. Поменять автоматы на вводе и отходящих линиях.
Как показывает опыт, сегодня необходимо ставить на вводе автоматы не менее 50–63А.
У однофазных проточных водонагревателей установленная мощность не превышает 6кВт, ток достигает 27А. Питающий провод применяем ПВС 3х4 трехжильный, сечение каждой жилы 4 квадрата. Нужно осознать, что принимая душ в сыром помещении, на нас будет литься вода из прибора, на котором имеется ток 27А. Поэтому безопасность домочадцев – главный приоритет, а это однозначно говорит о том, что одного автомата очень мало.
Требуется дополнительно смонтировать устройство защитного отключения (УЗО) на ток 32А, который имеет дифференциальный ток отключения 30мА. Ваша жизнь находится в ваших руках, мнимая экономия на УЗО может завершиться весьма печальными последствиями – поражением электрическим током. Следует помнить, что эксплуатация водонагревателя без УЗО запрещается.
Подключение провода не вызывает проблем. Если вы откроете водонагреватель, то увидите клеммную колодку, к которой необходимо подключить жилы провода: к фазе провод в белой оплетке, к рабочему нулю в голубой оплетке, к защитному заземлению в желто-зеленый оплетке.
Внимание! Соединять рабочий нулевой провод с защитным заземление категорически запрещено, это опасно для жизни. Мы неспроста так подробно описывали все возможные проблемы, надеемся, что вы прониклись ситуацией и сделали правильный вывод – подобные вопросы необходимо решать исключительно профессионалу-электрику.
Завершающий этап установки проточного электрического водонагревателя – это его подключение к системе холодного водоснабжения. На ваш выбор имеется два варианта: временный и постоянный.
Для временного подключения используется существующая головка душевого шланга – к ней и подсоединяется входное отверстие водонагревателя, которое обычно указывается стрелкой, направленной внутрь прибора. Итак, переключив смеситель в положение «душ», направляем поток холодной воды в водонагреватель.
Не забудьте прикрутить к выходному отверстию поставляемую в комплекте душевую насадку. Дело в том, что эта насадка выполнена с очень тонкими соплами, они дают возможность мыться небольшим количеством воды, а если вы примените обычную душевую насадку, то водонагреватель не успеет нагреть воду.
Следует запомнить несколько простейших правил эксплуатации. Не включайте проточный водонагреватель при отсутствии воды. Сначала выключите прибор, а затем через несколько секунд отключите ее (когда вместо горячей пойдет холодная вода). И должно соблюдаться одно условие – ТЕН водонагревателя всегда должен омываться водой для его охлаждения.
Напоследок видео по установке бойлера от Владимира Романченко. Полная инструкция наглядно…
Объявления
Также читайте по данной теме
Поделиться ссылкой на статью с друзьями в любимых социальных сетях Порекомендовать пользователям GoogleВам была полезна эта статья? Подпишитесь на обновления сайта, чтобы получать свежие статьи о ремонте и дизайне интерьера раньше всех!
russian-remont.ru
