Как правило, замена батарей происходит во время капитального ремонта помещения, сразу после установки окон и подоконников. Так как результат выполнения данной работы будет в буквальном смысле находиться долгое время (по крайней мере, до следующего капитального ремонта) на самом видном месте, то от аккуратности выполнения будет зависеть не только красота внутреннего убранства помещения, но также тепло и уют. Поэтому если вы хотите «провернуть» такое мероприятие самостоятельно, то перед началом работ вам следует получить как можно больше информации, касающегося того, как установить радиатор своими руками, дабы полученный результат радовал глаз на протяжении многих лет его эксплуатации. Данная статья призвана ответить на все основные вопросы, возникающие при установке батарей.

Способы крепления радиаторов.

В большинстве случаев крепление батарей в квартире осуществляется под окнами, однако если комната угловая, то возможен вариант установки радиатора отопления на стене, не имеющей оконных проемов. Также возможен монтаж в прихожей и, реже - в туалете. Крепление секций радиатора отопления реализуется путем их фиксации на стойки или кронштейны к стене.

В зависимости от выбранной схемы подключения отопления, подводка труб к батарее возможна либо с одной, либо с двух сторон. Если вы остановили свой выбор на односторонней подводке труб, то нужно рассчитать количество секций радиатора, иначе вы рискуете столкнуться с такой ситуацией, при которой одна половина будет просто-напросто всегда холодной. При естественной циркуляции воды, количество секций в данном изделии не должно превышать 12. При искусственном циркулировании воды установка секций возможна в количестве вплоть до 24 штук.

Правила монтажа.

При планировании установки большего количества секций, необходимо предусмотреть разностороннюю подводку труб к отопительным приборам. Перед тем, как установить радиатор отопления в квартире, помимо расчета секций, следует учитывать пропускную способность труб, которая обуславливается двумя составляющими: внутренним диаметром изделия и присутствующим в нем коэффициентом шероховатости.

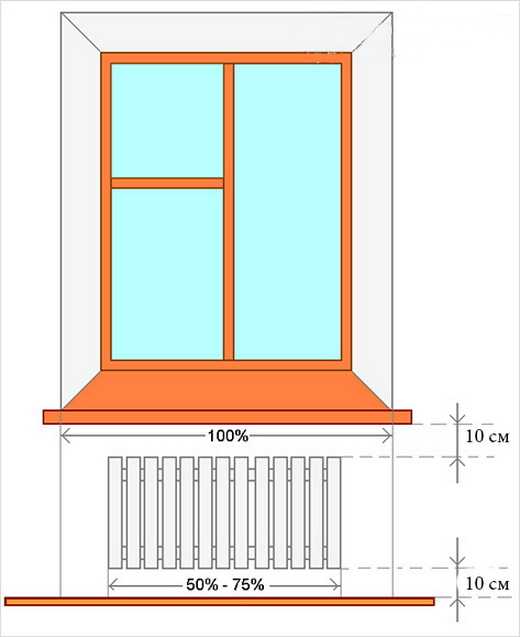

Для осуществления правильного монтажа отопительной системы в доме, чтобы обеспечить ее максимальную эффективность, нужно придерживаться некоторых норм по расчету оптимального расстояния:

При монтаже радиатора отопления, нижняя часть его должна находиться на высоте порядка 10 см от пола. Такого запаса по расстоянию с лихвой хватит на приборку под батареей.
Расстояние между стеной и радиатором должно доходить до 5 см, иначе будет обогреваться главным образом стена, а не пространство внутри помещения.
Зазор между подоконником и радиатором отопления должен составлять 10 см. Причем подоконник следует располагать так, чтобы сверху он закрывал не больше половины батареи – это позволит избежать парникового эффекта.

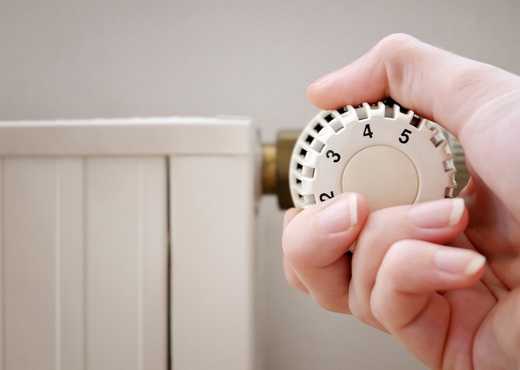

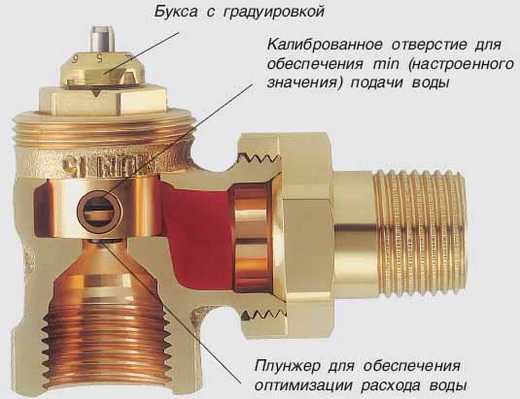

Для осуществления либо ручной, либо автоматической регулировки тепловыделения радиатора, желательно установить соответствующую терморегулирующую арматуру. Данный шаг также поможет при возникновении аварийной ситуации – отключить отопительную систему можно всего лишь за несколько секунд. Автоматическая регулировка отопления возможна благодаря наличию термостатических клапанов, которые устанавливаются на вентиль.

Учитывайте, что если клапаны будут устанавливаться на отопительную систему с одной трубой, то необходимо удостовериться, что две трубы соединены между собой перемычками. Если они отсутствуют, то монтаж термоголовок производить нельзя!

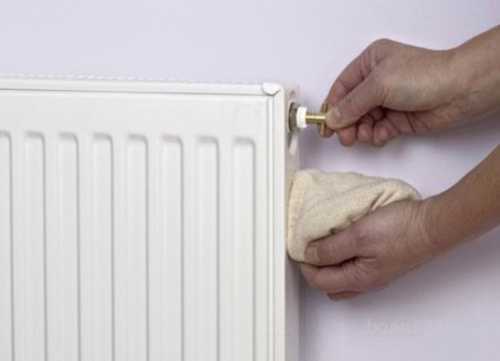

Помимо составляющих, упомянутых в предыдущих абзацах, радиатор отопления оборудуется краном Маевского. Его наличие обусловлено необходимостью удаления воздуха, как из батареи, так и из всей системы отопления. Избавляться от воздуха нужно с началом отопительного сезона, а также делать это время от времени.

Последовательность установки отопительного радиатора:

Сделайте разметку на поверхности стены, в месте, где планируете располагать кронштейны, закрепите их;
Установите на радиаторе кран Маевского, заглушку, а при необходимости и регулирующую арматуру;
Ориентируясь на показания строительного уровня, прикрепите батарею на кронштейны;
Соедините радиатор отопления с трубами отопительной системы.

По окончании всех запланированных работ нужно убедиться в качестве выполненного подключения. Для этого осуществляем пробный пуск радиатора отопления, установленного своими руками. Если вы не имеете должных навыков по работе с сантехническими изделиями, то лучше не рисковать на данном этапе и обратиться к специалистам, иначе возможен разрыв труб, который сведет на нет всю прелесть самостоятельной установки радиатора отопления.

Несколько полезных советов.

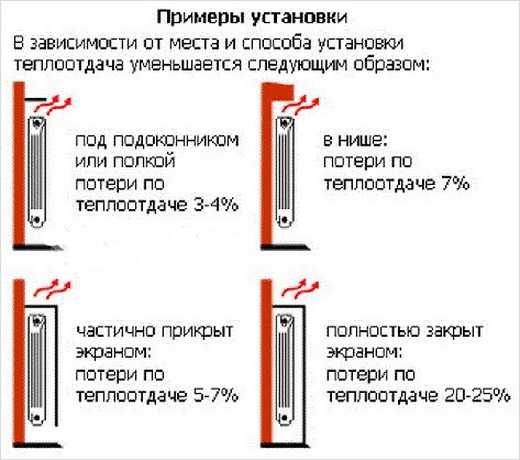

Чтобы получить максимальный эффект от эксплуатации батарей, будет рационально отказаться от установки декоративных решеток поверх нагревательных элементов. Также учитывайте, что близкое расположение мебели также может ощутимо сказаться на эффективности обогрева. Помните, что давление централизованной системы в многоквартирном доме примерно равняется 10 атмосферам, а температура носителя поддерживается на уровне 105 градусов.

Лучше всего остановить свой выбор на биметаллических радиаторах, поддерживающих рабочее давление в 16 атм., так как только они способны выдержать гидравлические удары в период начала отопительного сезона. Установка панельных стальных батарей будет оптимальным вариантом для частного дома. Также имейте в виду, что заявленная мощность батареи в большинстве случаев указывается выше, чем есть на самом деле.

И еще. Если сомневаетесь в достижении нужного результата, то будет лучше, если вы доверите выполнение работ профессионалам своего дела.

remstroyotvet.ru

Замена батарей отопления в квартире своими руками

Содержание:Замена батарей в квартире: правильный демонтаж старых радиаторовКак поменять радиаторы в квартире: монтаж новых отопительных приборов

Причин задуматься о том, что замена батарей отопления в квартире неизбежна, не так уж и мало: у кого-то они сгнили от старости и протекают мелкими струйками воды, а у кого-то не дают достаточно тепла, намекая на то, что в их внутренностях больше грязи, чем жизненно необходимого теплоносителя. В общем, так или иначе, а эти признаки указывают на тот факт, что приборами отопления пора заняться не мешкая. И лучше это сделать в межсезонье, когда система отопления многоэтажных домов находится в нерабочем состоянии. Именно этому вопросу посвящается данная статья, в которой вместе с сайтом stroisovety.org мы подробно изучим технологию замены батарей отопления своими руками, определимся с необходимыми материалами и инструментами для проведения этих работ и узнаем все тонкости самостоятельного монтажа.

Замена батарей отопления в квартире своими руками фото

Замена батарей в квартире: правильный демонтаж старых радиаторов

Если вы решили самостоятельно осуществить замену батарей в квартире, то должны понимать необходимость наличия определенного инструмента – для проведения этой операции профессиональному сантехнику, кроме стандартного набора ключей, понадобится болгарка, перфоратор и дорогостоящий комплект резьбонарезного оборудования. С последним может возникнуть загвоздка – если перфоратор и болгарку еще можно найти у друзей и знакомых, то вот с лерками для нарезания резьбы могут возникнуть проблемы. Но, как говорится, нет безвыходных ситуаций, и в данном случае обойтись без нарезания резьб в процессе замены радиаторов в квартире поможет правильный демонтаж.

Если вы обратите внимание на старые отопительные приборы, то увидите, что в большинстве случаев они подсоединяются к трубопроводам с помощью так называемых сгонов. Это уже готовая длинная резьба, на которую накручена муфта и контргайка, которая при правильном обращении с ней в процессе демонтажа может послужить отличным местом для подключения новенького радиатора. Если все сделать правильно, то никакое резьбонарезное оборудование вам не потребуется.

Демонтаж старых батарей отопления фото

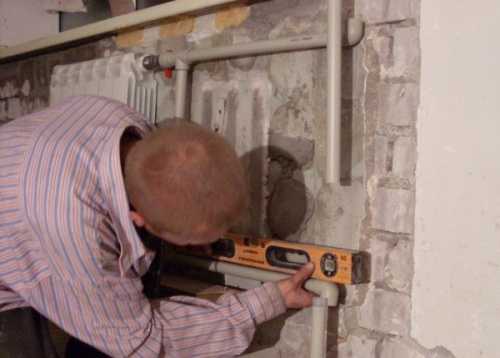

Для начала придется скрутить контргайку до самого конца резьбы – сделать это необходимо как на верхней, так и на нижней подводке. После того как эта операция будет проведена, вооружаемся уровнем или отвесом и определяем места реза. Уровень или отвес необходимо поставить так, чтобы на трубах осталось минимум 1см резьбы. Пользоваться уровнем для определения мест разрезания труб очень важно – если игнорировать этот нюанс, то новенькую батарею не получится повесить ровно. В худшем случае замена радиатора отопления в квартире может вовсе не получиться – подсоединить батарею к системе отопления на криво срезанные трубы довольно проблематично.

Дальше по отмеченным местам разрезаем трубы и снимаем батареи с кронштейнов. Демонтаж практически окончен – остается удалить из стен старые кронштейны, удерживающие батарею и приготовить остатки резьб на трубах к дальнейшим работам. Особое внимание необходимо уделить резьбам – нужно проследить, чтобы срез был ровным и отсутствовали заусенцы. При необходимости край резьбы можно подровнять болгаркой, а чтобы избавиться от заусенцев, практически всегда достаточно скрутить с резьбы контргайку. Именно для этой цели мы и согнали ее в самый конец резьбы. Вот теперь все готово и можно приступать к установке нового радиатора отопления.

Замена батарей в квартире своими руками

Как поменять радиаторы в квартире: монтаж новых отопительных приборов

Любой монтаж чего бы то ни было начинается с приготовлений. Установка новых батарей также не является исключением – придется оснастить новенький радиатор футорными гайками, а подводки трубопроводов шаровыми кранами с разъемным соединением.

Начнем, пожалуй, с кранов – здесь все просто, главное правильно намотать на резьбу уплотнительный материал. Решая вопрос, как заменить батарею в квартире, следует понимать важность используемого уплотнителя – как правило, чтобы сделать это соединение надежным, практически все серьезные мастера используют для этих целей паклю, но никак не ленту ФУМ.

Замена радиаторов в квартире фото

Выглядит процесс уплотнения резьбового соединения паклей примерно так. Сначала резьба хорошенько прокрашивается (подойдет любая краска, кроме водоэмульсионной), потом на резьбу наматывается пакля (мотать ее нужно туго по часовой стрелке и конусом, начинающимся от края резьбы), намотанную паклю снова обильно прокрашивают и только после этого накручивают кран. Кран необходимо закрутить так, чтобы резьбы на трубах практически не осталось – вырезанную краном лишнюю паклю тоже необходимо пропитать краской. После того как последняя хорошо засохнет, данное соединение не только не даст течь, но и вообще сам кран будет проблематично скрутить.

Замена радиатора отопления в квартире своими руками

С кранами вроде разобрались, теперь займемся новенькой батареей. С каждой стороны имеется по две внутренние резьбы для ее подключения к системе отопления. В эти резьбы необходимо вкрутить футорки. Здесь может возникнуть проблема – они разные. С одной стороны батареи устанавливаются футорные гайки с левой резьбой, а с другой – с правой. Чтобы не запутаться, лучше приобрести готовый комплект, в котором все гайки являются проходными и позволяют подключить батарею в любом положении. В большинстве случаев футорные гайки устанавливаются на резиновые или паронитовые уплотнители.

Как заменить батарею в квартире

После того как гайки будут установлены, их еще необходимо оснастить дополнительным оборудованием. Там, где батарея будет подключаться к трубам, устанавливаются ответные части американок (их нужно будет свинтить с крана), а с другой стороны батареи монтируется заглушка и кран Маевского (последний ставится вверху батареи, а первая внизу).

Вот в таком виде батарею можно устанавливать. Поднимаем ее и соединяем кран с американкой – чтобы обезопасить себя от падения батареи в процессе дальнейших работ, под низ радиатора лучше что-нибудь подложить (например, кирпич). Теперь можно размечать места установки кронштейнов, снимать новую батарею, сверлить отверстия и устанавливать крюки. Когда все четыре кронштейна будут помещены на свое место, батарею можно вешать на свое место окончательно, при этом не забудьте гайки разъемного соединения зажать капитально с помощью разводного ключа.

Как заменить батареи отопления в квартире своими руками

Вот, в принципе, и все – если замена батарей отопления в квартире выполнена правильно, то в процессе их эксплуатации у вас не возникнет проблем длительное время. Единственным недостатком такого способа замены радиаторов является то, что сразу же после окончания работ проверить их не получится. Поэтому краны на подводках лучше закрыть до сезонного запуска центральной системы отопления. Чтобы запустить батареи, сначала необходимо открыть нижний кран, потом стравить с них воздух с помощью крана Маевского и, когда с него потечет вода, открыть верхний подающий кран.

Автор статьи Александр Куликов

stroisovety.org

как правильно установить радиатор отопления?

Замена батарей отопления в квартире своими руками не такая сложная задача, если имеется необходимый инструмент (болгарка, дрель, шуруповерт, пассатижи, строительный уровень) и профессиональные навыки.

На фото:

Дизайн-радиаторы. Электрический декоративный радиатор удобен тем, что не требует подключения к системе ГВС. Он оснащен нагревательным элементом с мощностью бытовой лампы накаливания – для подключения достаточно установить специальную розетку в сеть с напряжением 220 В.

На фото: модель Greenor Amadhy от фабрики Cinier, дизайн Cinier Johanne.

1 Спуск воды. Перед началом работ следует перекрыть стояк центрального отопления и слить из него воду. Установка радиаторов отопления в квартирах с однотрубной системой отопления (вода последовательно проходит через все квартиры) проводится в неотопительный период. В домах с двухтрубной циркуляцией менять радиаторы можно в любое время – даже в отопительный сезон.

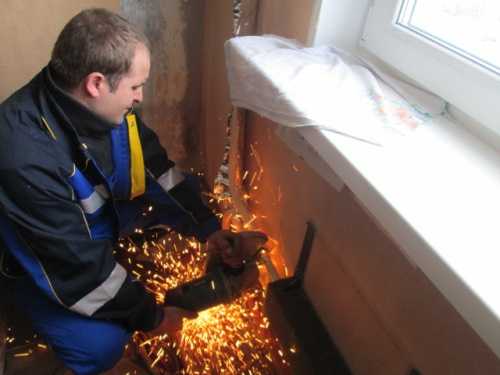

2 Демонтаж отслужившего радиатора отопления. Болгаркой срежьте старую подводку и удалите кронштейны.

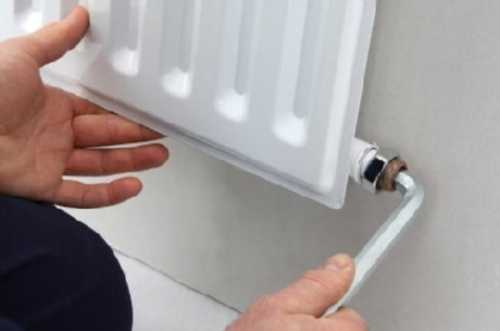

3 Сборка радиатора отопления. Вверните радиаторные пробки и заглушку (при необходимости с прокладками), установите запорную и терморегулирующую арматуру, клапан Маевского (кран для спуска воздуха). Учтите, что при затягивании клапана усилия не должны быть выше 12 кг. Лучше использовать динамометрический ключ, позволяющий затягивать клапан с определенными усилиями.

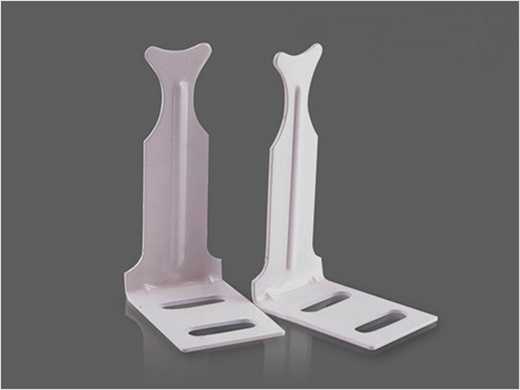

4 Установка кронштейнов. Разметьте места установки креплений и просверлите для них отверстия. Радиатор отопления из двух секций крепится на два крюка - по одному вверху и внизу. Если секций больше - потребуется три крюка: два внизу и один вверху. Для более мощных обогревателей (свыше 9 секций) используется не менее четырех крюков. Кронштейны крепятся в стене на глубину около 12 см и фиксируются дюбелями или цементным раствором. В деревянных загородных домах радиатор устанавливают на напольных подставках – на стене монтируют лишь поддерживающие крепления.Внимание! Согласно строительным нормам, установка радиаторов отопления в квартире ведется под оконными проемами, на расстояние не менее 5 см от подоконника и не менее 6 см от пола. Все радиаторы в доме (квартире) должны быть расположены на одном уровне.

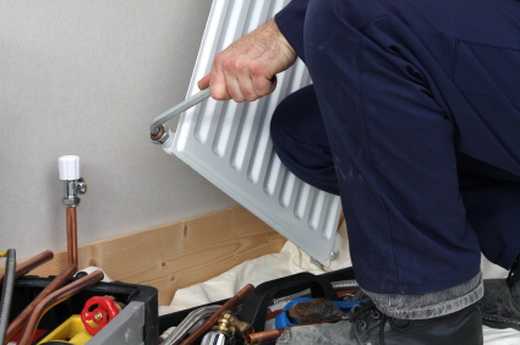

5 Установка радиаторов отопления. Повесьте радиатор на кронштейны так, чтобы крюки кронштейнов находились между секциями радиатора, а центр радиатора совпадал с центром окна.Внимание! Как правильно установить радиатор, чтобы добиться равномерного прогревания всех секций? Радиатор должен висеть в строго горизонтальном положении. Выставить положение радиатора можно с помощью строительного уровня по горизонту.

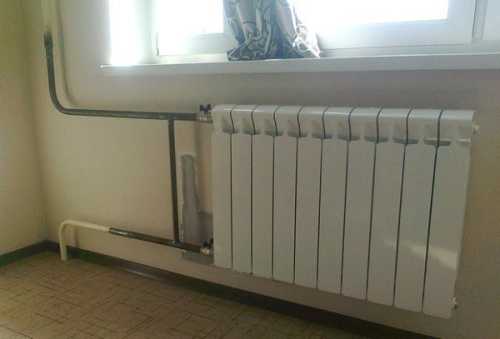

6 Подсоединение к системе отопления. Для этого совместите трубы подводки с отверстиями в радиаторе. Современные системы отопления предусматривают обязательное подсоединение радиаторов через вентили. С их помощью можно управлять теплоотдачей радиатора. После монтажа откройте кран подачи воды (если замена проходит в отопительный сезон) и проверьте, не подтекает ли она в местах соединений. Запорный кран следует открывать плавно – во избежание гидравлического удара.
