Как установить счетчик электроэнергии своими руками
Счетчик учета количества потребляемой электроэнергии – это не столько полезный, сколько необходимый прибор. Жилые или промышленные помещения, не оборудованные данным устройством, но потребляющие электрический ток считаются незаконным. Владельцы таких домов облагаются большими штрафами, а дома отключаются от электрической сети. Потому установка счетчиков электроэнергии – это просто необходимая мера.
Оглавление:
- Различия счетчиков по принципу работы
- Различия счетчиков по другим характеристикам
- Основные правила установки однофазного счетчика
- Схема установки однофазного электросчетчика
- Для чего нужна установка трехфазного счетчика
- Схема установки трехфазного электросчетчика

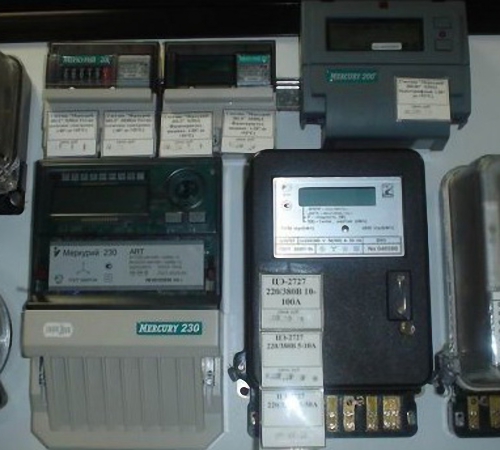

Различия счетчиков по принципу работы

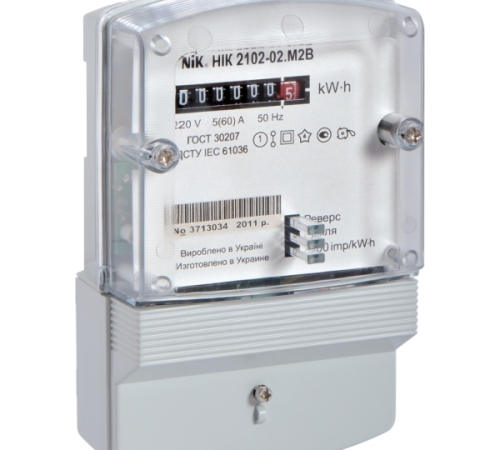

- Самый распространенный вид счетчиков, который используется на протяжении многих лет – механические. Второй, более молодой вид счетчиков – электронные. Механические счетчики работают по принципу вращения в них круглых металлических элементов. Протекающий через устройство ток инициирует движение этого элемента. Учет потребляемой энергии ведется исходя из количества пройденных кругом оборотов. Такой вид счетчиков имеет более низкую стоимость, чем электронные, интервалы между их проверками также больше, однако точность показаний не всегда абсолютно верна.

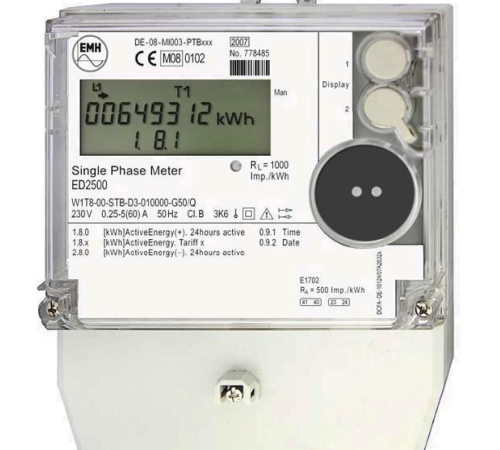

- Электронные счетчики электроэнергии работают по другому принципу. Здесь нет механических элементов, а учет ведется за счет полупроводников или микросхем. Отсутствие механики обуславливает отсутствие движущихся элементов. Информация о поступающем токе напрямую передается с датчиков напряжения. Данное устройство имеет более высокую стоимость, но дает наиболее точный результат.
- Еще одно важное различие счетчиков – количество поддерживаемых ими фаз. Устройства с одной фазой и с тремя подключаются соответственно в сеть с одной или тремя фазами. Существуют разновидности трехфазных устройств, которые подключаются к сети с одной фазой. Что касается однофазных счетчиков для сетей с тремя фазами, то в данном случае устройств понадобится три.
Различия счетчиков по другим характеристикам
- Одна из основных характеристик, которая играет на руку самому потребителю электроэнергии – точность показаний прибора или же его погрешность. Ранее данный показатель варьировал от 0,2 до 2,5%. Основная масса устройств имела максимально разрешенный процент неточности в показаниях. Но после того как был введен новый государственный стандарт учета погрешности для бытовых измерительных приборов, цифра эта уменьшилась до 2%. Соответственно и большинство продаваемых приборов имеют именно такой показатель неточности в своих измерениях.
- Еще одна характеристика бытовых и промышленных счетчиков – способ подключения. Подключаются они напрямую или же через трансформатор тока. Данная характеристика важна при подключении и рассчитывается исходя из общей нагрузки на электрическую сеть. Если эта цифра не превышает 100 А, то допускается прямой способ подключения. Если же показатель превышен, то необходима дополнительная установка оборудования, которое имеет вторичный ток в 5 А. Выбирая счетчик, ориентируются не только на суммарную нагрузку сети, но и на класс напряжения самого устройства. Этот показатель чаще всего равняется 220, 380 или 100 В.
- Учитывать класс напряжения подсчитывающего ток устройства важно потому, что это напрямую влияет на тип установки. К примеру, если оборудование устанавливается на высокой стороне, то при установке также монтируются в сеть трансформаторы напряжения измерительные, которые на выходе дадут цифру не более 100 В. Высокой сторона считается в том случае, если непосредственно на входе в сеть расположена высоковольтная линия с показателями от 6 до 10 кВ, или же если есть в наличии высоковольтные трансформаторы.
- Следующая характеристика счетчиков – их тарифность. Самыми распространенными в частных домах являются устройства с учетом только лишь одного тарифа. Двухтарифные и многотарифные счетчики более дорогие и требуют оформления соответствующих документов, потому в частных домах их не используют. Кроме того, для физического лица деление на тарифы не всегда предоставляется. Это необходимо в основном юридическим лицам, то есть различным промышленным или офисным зданиям. Суть многотарифного счетчика в том, что он ведет подсчет по нескольким заданным тарифам. К примеру, тариф дневной и ночной.
Основные правила установки однофазного счетчика
Установка и замена счетчиков электроэнергии требовательна не только к схемам подключения, но и к остальным этапам установки и подготовки к ней, которые сводятся к таким правилам:
- Выбор помещения для установки. Для установки выбирают сухие помещения, которые не создадут помех при монтаже и обслуживании прибора. Температурный диапазон помещения допускается от 0 до +40оС. Если предполагаемое место установки не вписывается в данные параметры, то их организовывают путем утепления и подогрева шкафа напряжения.
- Выбор места установки. Существуют прописанные правила, которые определяют возможные места установки счетчика. Монтаж разрешено проводить на стенах, на панелях и в щитах учета, в шкафах, в релейных отсеках комплектного распределительного устройства.
- Выбор способа крепления. Возможные варианты – на щитках из металла, на щитках и боксах из пластика, на щитках из дерева.
- Выбор высоты монтажа. Оптимальное расстояние от уровня пола составляет 80-170 см. Счетчик должен располагаться на уровне глаз, это облегчит его облуживание и снятие показаний.
- При монтаже оборудования следят за углом его наклона, он не должен быть более 1о, так как больший наклон создаст дополнительную погрешность учета расхода электрического тока. Данное замечание актуально только для индукционных приборов.
- Выбор размера конструкции для установки. Под конструкцией имеется в виду ниша, шкаф или щиток, в котором разместиться прибор учета. Размер данного элемента подбирается таким образом, чтобы обеспечить доступ ко всем выводным элементам и самому счетчику.
- При подключении проводов обязательно учитывают их цветную маркировку. Все провода зачищают не менее чем на 12 мм.
- Предусмотреть установку автоматических выключателей перед счетчиком. Данная мера поможет при замене или ремонте оборудования, так как даст возможность отключить питание на период проведения работ. Контролирующие энергопотребление организации часто предъявляют претензии в хищении энергии, если рубильники установлены перед прибором учета. Чтобы избежать такого рода проблем, необходимо позаботиться о пломбировании этого элемента. Для этого автомат устанавливают в специальный пластиковый бокс, который имеет ушко для пломбы.
Схема установки однофазного электросчетчика
При покупке электросчетчика следует обратить внимание на уже готовые электрические щитки, в которых имеются все необходимые комплектующие. Если таких щитков нет, то необходимо приобрести следующие предметы:
- Счетчик.
- Щиток – коробка из дерева или пластика, в которую устанавливают все оборудование.
- Выключатели автоматы.
- Планка для монтажа выключателей – дин-рейка.
- Контактная пластина, желательный материал – медь. Данная деталь должна быть рассчитана на присоединение не менее 10 проводов.
- Трехжильный кабель с сечением не меньше 3 мм, количество – около 1 м.
- Саморезы для крепления в щитке всего оборудования. Выбирают продукцию с широкой шляпкой из нержавейки, для этой цели подходят также дюбеля из пластмассы.
Подключение счетчика электроэнергии выглядит так:
- Для начала необходимо предварительно распределить все оборудование в щитке, чтобы разметить место под каждую деталь и убедиться, что компактность щитка не создаст помех при работе со счетчиком и его обслуживании. При распределении все детали прикладывают таким образом, чтобы осталось достаточно места под крепежные элементы.
- Закрепляют пластину, дин-рейку и счетчик на размеченные для них места.
- Выключатели автоматы фиксируют на рейке щелчком.

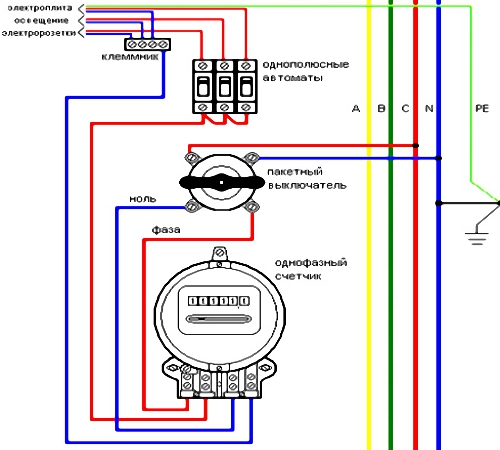

- Приступают к разводке проводов, схема подключения выглядит так:
- Разводка проводов начинается с вывода фазы непосредственно на автоматические выключатели бытовой техники, которые имеются в квартире. Такими отдельными автоматическими выключателями оборудуют электрические плиты, водонагреватели, система теплого пола или автономного отопления и т.д. Они необходимы для того, чтобы не создавать перепадов напряжения в общей сети и не перегружать ее.
- Чаще всего фаза электросчетчика находится на трех контактах с левой сторона, но для точного ее определения необходимо изучить схему прибора. Для вывода фазы на отдельные автоматы разрезают оболочку кабеля и вытягивают из него жилу красного или коричневого цвета. Отмеряют необходимую длину провода, при этом учитывают, в какой плоскости он будет монтироваться – вертикально или горизонтально. Тянуть провод по диагонали категорически запрещается.
- Извлеченный из кабеля провод зачищают на 2 см, вставляют в предназначенную для него клемму и закручивают крепежными элементами. Со стороны выключателя автомата провод зачищают не более чем на 1 см. Далее из проводов формируют перемычки в форме буквы П, зачищают все концы и подключают в систему все расположенные по соседству выключатели автоматы. Важно проследить, чтобы во время подключения проводов в автоматы они ложились без нахлеста друг на друга, иначе соединение будет перегреваться.
- После подключения фазы выводят ноль. Для него выбирается любой другой цвет провода. Также отмеряется необходимая длина от устройства учета электроэнергии до медной пластины. Чаще всего клеммой для нуля служит самая первая справа клемма или же четвертая с левой стороны. Провода для нуля зачищают и подключают с обеих сторон.
- Щит к стене крепится уже после подключения счетчика. Размечают место установки, просверливают отверстия и прикручивают щит к стене саморезами.
- Установка заземления. Для щитков из стали заземление выполняется по схеме счетчик – щит – контактная пластина. Если щит выполнен из не проводящего электричество материала, то заземление выводится сразу на пластину.
Перед подключением счетчика к сети необходимо уточнить в органах контроля возможность самостоятельного проведения этих работа. Часто работники данных учреждений допускают самостоятельную установку и только проверяют правильность конструкции и пломбируют счетчик.
Для чего нужна установка трехфазного счетчика
Счетчики с трехфазной системой устанавливаются в тех местах, которые имеют высокий показатель энергопотребления. В частных домовладениях данная цифра не высока, потому зачастую устанавливаются однофазные устройства. Но если же потребление превышает показатель 10 кВ, то используют трехфазную систему.
Трехфазная система выдает на выходе не привычные 220 В, а 380 В, что удобно и просто необходимо для проведения некоторых работ, таких, как электросварка. Такое оборудование исключает перепады напряжения в доме, на котором оно установлено, и в соседних строениях. Это помогает увеличить срок эксплуатации всех электрических бытовых приборов и полностью исключает их поломку при резкой смене напряжения в сети.
При установке трехфазного прибора не нужно монтировать проводку большого сечения, так как в данном случае действует закон Ома. Приборы с тремя фазами бывают прямого включения или косвенного. Второй вариант применим для трансформаторов тока и очень больших нагрузок в сети. Для частных домовладений достаточно прямого подключения, которое работает при нагрузке до 100 А и мощности до 60 кВ.

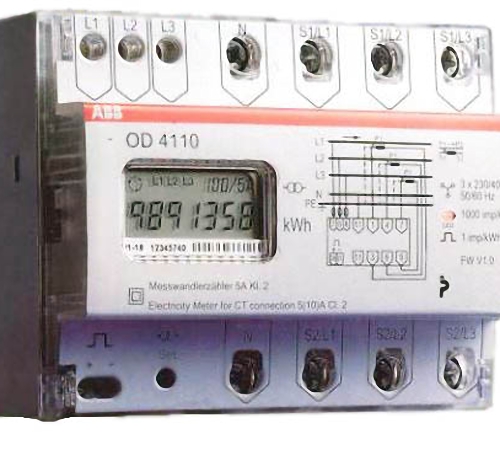

Схема установки трехфазного электросчетчика
Такое оборудование, как счетчик электроэнергии трехфазный, оптимально устанавливать в специальных щитах, которые имеют платформу и крепление на 3 винта. Монтируется оборудование достаточно быстро, алгоритм крепления всех элементом схож с подключением однофазного счетчика и уже описан выше, а сама схема подключения выглядит так:

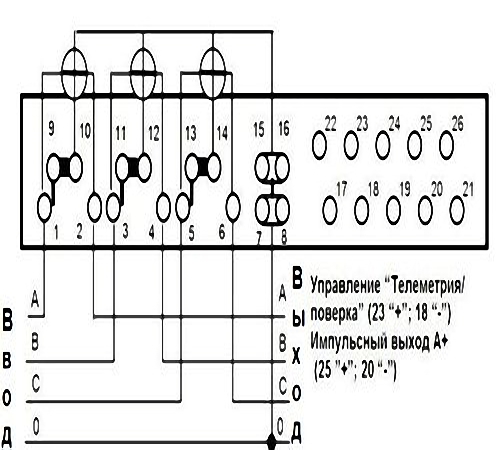

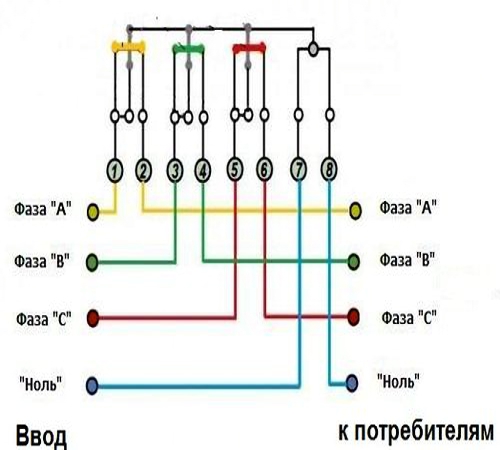

Схема подключения в деталях:
- Питающий кабель имеет три фазы, пятый проводник для заземления и ноль, он заходит в электрощит. Желтую фазу подключают на первый контакт, зеленую на третий контакт, а красную на пятый. При подключении фаз важно не ошибиться, иначе прибор будет выдавать ошибку. Определяются фазы с помощью специального прибора или методом проб и ошибок. То есть после подключения одной фазы проверяют прибор на наличие ошибок и действуют далее, пока не будут подключены все провода.
- Выводится энергия из прибора с контактов номер 2, 4 и 6.
- На 7 и 8 контакт приходит ноль.
- Заземление, а точнее его проводник, крепится на специальную шину. Обязательна связка ноля с землей, это защищает от перенапряжения в сети.
- Схема для индукционных трехфазных приборов старого образца выглядит немного иначе. Здесь первая фаза приходит на первый контакт, далее делается перемычка между этим контактом и следующим, а фаза к нагрузке подходит уже с третьего. Также подключаются и остальные фазы – перемычки между контактами 4 и 5, 7 и 8. Вход осуществляет на 4 и 7 контакте, а выход на 6 и 9.
- Новые образцы электронных приборов оборудованы дополнением, которое подключает к сети систему дистанционной передачи данных. Это обуславливает наличие дополнительных контактов.
