Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео. Как вывести трубу из бани

Как вывести трубу из бани через крышу: виды и правила устройства дымоотвода

Содержание статьи

Печь в бане играет первостепенную роль. Она поддерживает в парной повышенную температуру, которая в разумных дозах положительно влияет на здоровье. Такие процедуры приносят пользу при условии, что в банном помещении отсутствуют продукты сгорания топлива. Как вывести трубу из бани через крышу, чтобы обеспечить безопасность и комфортное пребывание людей, расскажет данная статья.

Виды дымоходов из бани

Сделать вытяжную трубу можно самостоятельно, для этого необходимо иметь навыки работы с инструментом и понимать суть проводимых операций.

Прежде чем приступать к работе, требуется выяснить детали – определиться с видом отводного канала, его конструкцией, размерами, особенностями монтажных работ и дальнейшей эксплуатацией устройства. Только так вы обеспечите надежное и безопасное поддержание необходимой для парилки температуры.

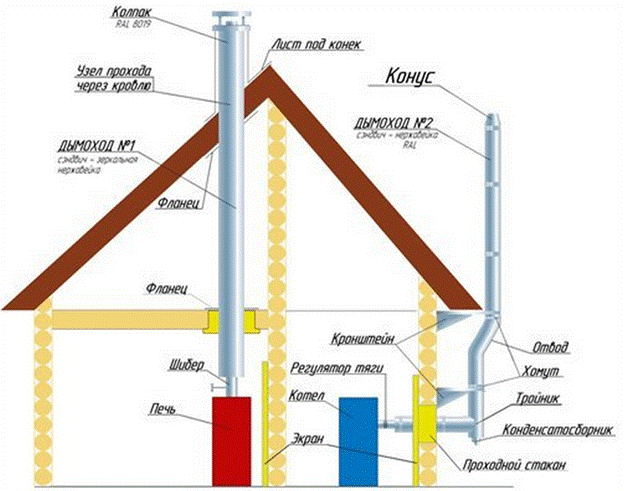

Трубы в бане бывают двух видов, каждый из которых имеет недостатки и преимущества.

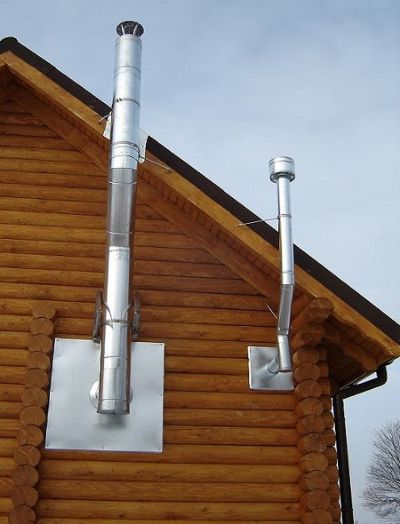

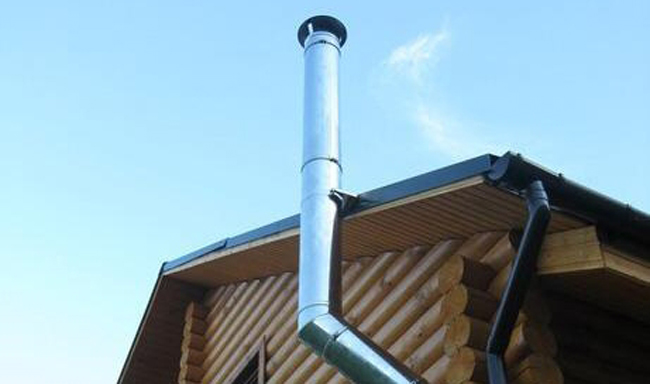

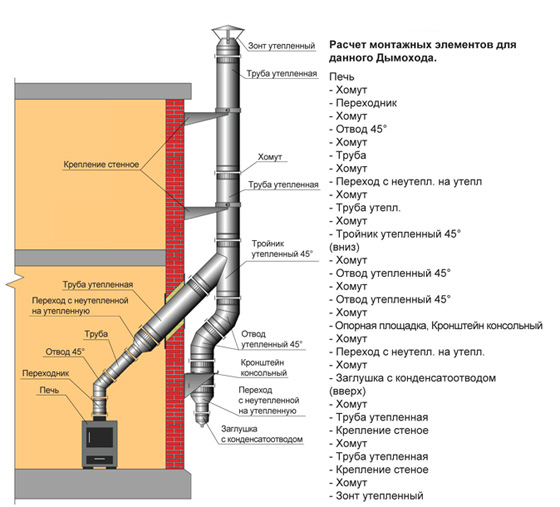

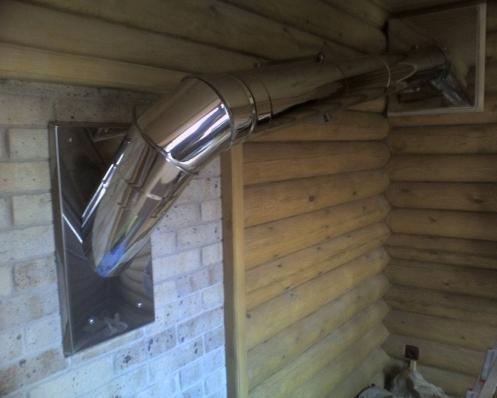

Внешний дымоход надежней в плане пожарной безопасности, его легче устанавливать и крепить. Но поскольку он размещается на улице за пределами постройки, то легко охлаждается, и в этом заключается его недостаток.

Внутренний дымопровод размещается внутри помещения и поэтому сохраняет тепло, но смонтировать такую конструкцию сложнее. В данном случае пристальное внимание уделяется пожарной безопасности бани.

Качество строительных материалов последнего поколения сводит к минимуму риски, связанные с устройством любого вида дымохода. Но опытные строители бань рекомендуют делать вывод трубы через крышу вторым способом.

Правила устройства дымоотвода

Выбор материала и теплоизоляции

Приступая к устройству канала, выводящего продукты горения топлива из банного помещения, примите во внимание конструкцию дымоотвода. Она напрямую зависит от следующих внешних факторов:

воздействия повышенной температуры;
соблюдения санитарных и экологических норм;
материала постройки, поскольку бани, как правило, деревянные сооружения.

Успешная установка дымоотвода зависит от того, насколько ответственно вы отнесетесь к соблюдению следующих рекомендаций.

Выходящие наружу каналы делаются из кирпича, черного, оцинкованного металла или керамики (алюминий и асбоцемент использовать нельзя).
Предпочтение отдается изоляции, характеризующейся устойчивостью к возгоранию и экологической безопасностью. Такие свойства отличают каменную вату и керамзит.
Отражающие и сохраняющие тепло поверхности покрываются фольгированным металлом. Стоит обратить внимание, что теплоизоляция из покрытого фольгой алюминия внешне напоминает покрытие из блестящего лавсана, который плавится при температуре менее 300 градусов.
До того, как вывести трубу через крышу из профнастила, убедитесь, что она не контактирует с деревянными конструкциями бани.
Самыми безопасными по отношению к огню считаются сэндвич трубы. При проходе через перекрытие, их изолируют, используя базальтовую вату или керамзит.
При выводе канала через крышу, не допускается, чтобы он контактировал с кровельным материалом. Для изоляции используется специальный металлический кожух.
Для уплотнения швов и стыков между установленным в крыше или перекрытии защитным коробом и трубой применяется специальный алюминиевый скотч или фольга.

Наружная часть дымохода из сэндвич труб

Определение высоты и формы трубы

Форму отверстия выводного канала предпочтительно делать в виде цилиндра. Его диаметр может быть больше диаметра печи или котла, но, ни в коем случае, не меньше.

На заметку! При определении диаметра отверстия исходите из того, что на каждый киловатт мощности котла приходится от 8 см2 поперечного сечения. Получить правильный результат поможет знание формулы площади круга.

Определение высоты трубы на крыше

При определении высоты дымоотвода учитывается высота здания, тип крыши, размеры стоящих неподалеку строений. По санитарным нормам и правилам, этот показатель определяется следующим образом:

если труба находится ближе полутора метров от конька, ее высота должна быть на 50 см выше данной точки;
при расстоянии 1,5-3,0 метров, конец трубы должен быть на одном уровне с коньком или слегка выше;
когда расстояние более 3 метров, ориентируйтесь на линию, которую проведите вниз от конька под углом 10 градусов по отношению к горизонту;
в случае, когда следует вывести трубу через плоскую крышу из шифера, ее высота должна быть минимум 1 метр;
дымоотвод, который поднимается над крышей на высоту 1,5 и более метров, следует дополнительно фиксировать растяжками.

Монтажные работы

Самостоятельно изготовить трубу для отвода газов и дыма можно при наличии специального инструмента и опыта в этом вопросе. Поэтому проще купить необходимые детали в магазине и собрать конструкцию на месте.

Работы по сборке и устройству дымохода проводятся в следующем порядке:

Приготовьте отверстия для дымохода. Если баня строится с нуля, сделать проходы следует заранее. При внутреннем дымоходе отверстия делаются в потолке и крыше, при внешнем – в стене, неподалеку от места установки котла или печи.
На заметку! Заранее подготовьте защитные металлические листы. Они понадобятся, чтобы защитить потолок и стены в местах, которые соприкасаются с источником высокой температуры.
Подготовьте элементы для изоляции дымоотвода. К ним относится специальный межэтажный переходник, а также сэндвич труба, диаметр которой больше основного отверстия.
При внутреннем дымоходе сделайте в перекрытии специальный короб, которому отводится роль переходника.
Для защиты кровли соорудите специальный металлический фартук.
Возьмите основную однослойную трубу, установите ее непосредственно в топку и закрепите к стенке и выходному отверстию топки.Важно! Когда труба имеет диаметр, который больше входного отверстия топки, то в первую очередь монтируется переходник.
Установите шибер (заслонку), а затем однослойную трубу. Введите ее в переходник, расположенный на потолке. Если отверстие в потолке находится не над печкой, воспользуйтесь коленом.Обратите внимание! Количество колен должно ограничиваться тремя, а общая длина составленного из них горизонтального участка не должна быть длиннее одного метра.
После установки дымоотвода заполните переходник теплоизоляцией.
Вставьте в дымоход сэндвич трубу.
Теперь вы знаете, как вывести сэндвич трубу через крышу. Ее завершающий отрезок заводится сверху, сквозь металлический фартук и крышу.
В заключение установите на верхнем отверстии канала защитный грибок.

Переходник в перекрытии

На обычный канал с отверстием для отвода дыма можно насадить теплообменник. В этом случае вода будет нагреваться газами, проходящими через дымопровод. Такую конструкцию используют, когда баней пользуются не сразу после топки печи. Вода в этом случае долго остается горячей и может быстро нагреваться по принципу действия самовара.

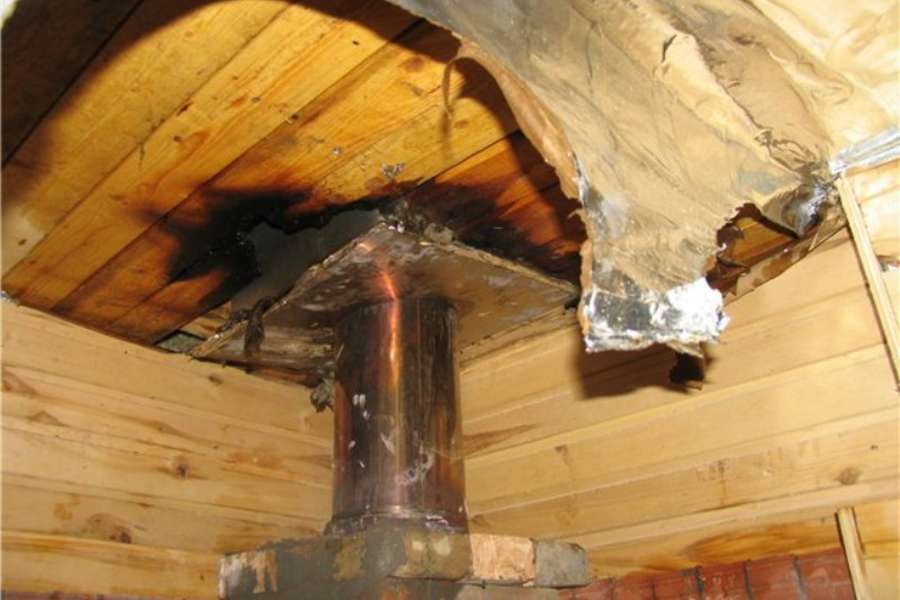

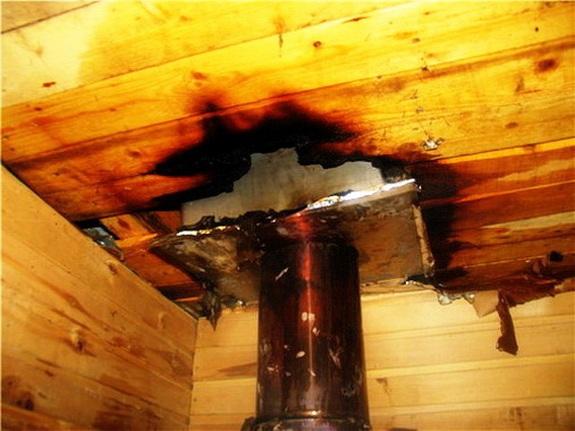

Защита стен от возможного возгорания

Если вы впервые ищете ответ на вопрос, как правильно вывести трубу через крышу, лучше заручиться поддержкой опытного мастера. От качества проделанной работы будет зависеть не только удовольствие от будущих оздоровительных процедур, но безопасность и долговечность постройки. Желаем здоровья и легкого пара!

Видео: проход трубы через потолок в бане

Понравилась статья? Поделитесь ей:

trubsovet.ru

Как вывести трубу через крышу бани своими руками: пошаговая инструкция, видео

Содержание:

Именно с этим вопросом мы и будем сегодня разбираться. Нам предстоит провести сложную работу: научиться осуществлять вывод трубы через крышу бани своими руками.

Если заказывать подобную работу у строителей, то придется выложить немалую сумму. К тому же никто не гарантирует высокого качества работ. Если делать вывод трубы через крышу бани своими руками, то можно контролировать каждый процесс и быть уверенным, что все сделано на славу.

О том, как вывести трубу в бане через крышу нужно думать еще на этапе создания кровли. Такой подход позволит обойтись «малой кровью» и существенно сократит объем работы. По привычке мы начинаем с решения организационных вопросов. Их будет несколько, но от принятого решения будет зависеть дальнейшая работа.

Высота трубы

Как вывести трубу через крышу бани своими руками

Как сделать трубу в крыше бани мы рассмотрим немного позже, а пока нужно определиться с ее высотой. При решении этого вопроса можно воспользоваться нехитрым правилом. Его суть заключается в увеличении длины трубы по мере приближения к коньку. Следовательно, возле конька должна располагаться высокая труба, а ближе к краю крыши располагается более низкий дымоотвод.

Чтобы не ошибиться в расчетах и установка трубы в бане через крышу была с первого раза сделана правильно, нужно ориентироваться на следующие параметры:

от трубы до конька меньше 1,5 метра, значит поднимаем трубу над коньком на пол метра;
от трубы до конька от 1,5 до 3 метров, значит труба может находиться вровень с коньком;
от трубы до конька более трех метров, значит верхняя граница трубы должна находиться на 10 градусов ниже точки расположения конька.

Мы выяснили какой высоты должна быть труба в бане, через кровлю ее можно вывести в различных местах. Какую область крыши лучше всего выбрать — этот вопрос будет следующим в нашем разговоре.

Выбор места для вывода трубы

Труба в бане через потолок и крышу не может выводиться в любом месте, которое приглянулось. Есть несколько областей на кровле, которые могут или не могут быть использованы для выведения трубы.

Через конек можно выводить трубу только при отсутствии наличия в стропильной системе коньковой балки. В прочих ситуациях придется выбирать другую область. Преимущества этого способа заключаются в простоте работы, наличии снеговых карманов, что существенно упрощает процессы изолирования. Как установить трубу в бане через крышу и правильно провести изоляцию мы уже совсем скоро узнаем.
В месте внутреннего угла, который образовывается стыками скатных элементов крыши, располагать трубу не стоит. Эта область кровли называется ендовой. В этом районе наблюдается скопление большого количества снега и большой поток дождевой воды, что пагубно влияет на гидроизоляцию.
Вблизи конька рекомендуется делать выход трубы из бани через крышу. Этот вариант наиболее распространенный и удачный.
Близкое расположение трубы к балкам, выход ее в области ендовы или вблизи со скатом требует выполнения монтажа дополнительного колена. Такая конструкция позволит расположить трубу в более подходящем месте.
В случае с односкатными кровлями монтаж трубы дымохода в бане через крышу осуществляется возле верхней точки конструкции.

Основные варианты были рассмотрены, что позволит без особого труда выбрать место для выведения трубы.

Особенности прохождения трубы через изоляцию

Крыши в банях всегда утепляются, что обеспечивает сохранение тепла внутри помещения. Материал, который используется для этих целей, должен быть сплошным и цельным. Проход трубы через крышу в бане нарушает целостность изоляционных материалов, что негативно сказывается на тепло- и влагозащите. Да еще и противопожарные нормы усугубляют ситуацию, поскольку они требуют наличия расстояния от трубы до материалов, склонных к возгоранию, не менее 13 см.

Эту ситуацию необходимо решать таким образом, чтобы помещение было безопасным и теплым. Оптимальным выходом из такой ситуации будет сооружение короба для трубы. По бокам от дымохода монтируем стропильные ноги. Над и под трубой располагаются поперечные балки.

В ситуации, когда расположение трубы приходится на стропила, необходимо разрезать стропильную ногу. Дальше выполняется монтаж дополнительных стропильных ног и поперечных балок. В результате труба из бани через крышу выводится через специальный короб.

Между трубой и стропилами находится свободное пространство. Чтобы через него не выходило тепло из бани, необходимо провести работы по утеплению. Наилучшим образом подходит базальтовая вата. Этот материал удобно использовать, он не горит и не боится влаги.

Чтобы кровельный пирог не терял своей герметичности, необходимо в месте расположения дымохода сделать надрез в виде конверта. Края полученного надреза заворачиваются к балкам и стропилам. Для фиксирования краев надреза можно использовать планки с обрешетки, скобы или гвозди. В местах соединения древесины и материалов требуется проведение изолирования при помощи лент с клеевой основой или специальных герметиков. Вариант приклеивания кровельного пирога может быть использован в случае невысокой температуры на трубе, не выше 60 градусов. В этом случае может присутствовать дополнительный бак для нагрева воды или дополнительная каменка. Сэндвич трубы в этом случае не рассматриваются. Как закрепить трубу на крыше бани мы пока еще не разобрались, так что продолжаем дальше.

Необходимо позаботиться о выводе конденсата. Для этих целей необходимо организовать желобок для дренажа. Подобная конструкция продается в готовом виде, но можно соорудить ее своими руками. Для последнего варианта потребуется толстая пленка. Конструкция закрепляется вокруг трубы, а ее свободный конец отводится в сторону, чтобы вода стекала по скату.

Правила герметизации труб различной формы на кровле из различных материалов

Как загерметизировать трубу на крыше бани — главный вопрос, который возникает при ее выведении. Нужно позаботиться о воде, которая стекает по крыше и по трубе. Но ведь трубы бывают различной формы, что создает дополнительные проблемы. Процесс герметизации отличается в зависимости от формы дымохода. Но есть общие правила, которые остаются неизменными:

использование защитных фартуков является обязательным условием;
верхний край фартука заводится под лист кровли или закрепляется под коньком;
дымоход должен оставаться подвижным по отношению к крыше;
вертикальность трубы отвечает за хорошую тягу и отсутствие скоплений сажи.

Рассмотрим наиболее распространенные ситуации, чтобы в деталях знать как сделать трубу в бане через крышу.

Вариант с кирпичной трубой с прямыми углами

Такой дымоотвод может иметь квадратную или прямоугольную конструкцию. Многие производители кровельных материалов в комплекте предлагают вспомогательные материалы, которые необходимы для герметизации трубы. В случае с металлочерепицей предлагается использовать ленты. Они имеют сложный состав и липкий слой на одной из сторон. Лента крепится к дымоходу и обрешетке. Верхняя сторона нуждается в дополнительном фиксировании, для этого подойдет планка из металла, которая прибивается к кирпичному основанию дюбелями.

Чтобы воде не оставить шансов на затекание внутрь помещения, можно соорудить штробу, которая является углублением под планкой. Более того, стыки можно обработать герметиком с эффектом термоустойчивости. Как изолировать трубу на крыше бани нужно знать обязательно и применять свои знания на практике.

В случае с мягкой кровлей и толем в использовании ленты нет смысла, поскольку эти материалы могут быть заведены просто на дымоход. Края мягкой черепицы могут быть заведены не на дымоход, а на фартук. Над созданием фартука можно потрудиться самостоятельно. Берется жесть или алюминий в листах, изготавливается четыре элемента в соответствии с параметрами дымохода. Эта конструкция позволит укрепить трубу на крыше бани и защитить помещение от попадания воды.

Металл сгибается таким образом, чтобы одна часть полосы располагалась на трубе, а вторая часть была закреплена на обрешетке. В дымоходе из кирпича необходимо наличие кромки, которая располагается вверху фартука. Кромка вставляется в штробу и места стыковки обрабатываются герметиком. Вода, которая будет стекать по фартуку, может просачиваться на внутренние элементы кровли. Чтобы предотвратить эту ситуацию, необходимо подложить под фартук металлический широкий лист с выгнутыми бортами. Такой элемент называется галстуком. Как заделать трубу на крыше бани мы уже узнали, но некоторые вопросы остались неразрешенными.

Вариант с круглой трубой

Круглые дымоходы используются часто и повсеместно. Создаются они из сэндвич-труб, которые легко собираются и не требуют проведения дополнительных работ по утеплению. Простую одностенную трубу использовать нежелательно и даже опасно.

Производители металлочерепицы для выведения трубы предлагают использовать кровельные проходы. В таких конструкциях имеется специальный колпак для выведения трубы. Можно воспользоваться заводской проходкой, которая создается из алюминия и имеет эластичную резиновую или силиконовую часть. Как вывести металлическую трубу через крышу бани при помощи заводской проходки будет описано ниже.

Обрезаем часть гофры, диаметр которой будет меньше диаметра трубы примерно на 20%.
Чтобы облегчить процесс надевания проходки на трубу, можно смазать мыльным раствором эти два элемента.
Придаем фланцу необходимую форму. Для этого можно воспользоваться молотком, но действия должны быть осторожными.
С внутренней стороны на канавки наносится герметик, прижимаем края и прикручиваем саморезами.

Практические советы

Установка трубы в баню через кровлю — процесс сложный и ответственный. Если будут допущены ошибки, то их последствия непременно заявят о себе. Чтобы не возникло неприятных ситуаций, необходимо придерживаться следующих советов:

Изолирование поверхностей является обязательным условием, которым пренебрегать нельзя.
Для теплоизоляции стен, вблизи которых проходит дымоход, необходимо использовать материал с фольгированной поверхностью. Речь не идет о лавсане, который пожароопасен.
Конструкция дымоотвода не должна касаться дерева. В местах соприкосновения выполняется обшивка из металла.
Под перекрытиями монтируется короб из железа, внутри которого будет располагаться керамзит. Для сэндвич-труб такой элемент не требуется.
Для ограждения кровли от трубы монтируется металлический кожух.
В местах расположения стыков и швов проводится герметизация.
Труба должна иметь простую конструкцию и минимум изгибов.

Как трубу в бане провести через крышу вам было рассказано. Вопросов возникать не должно, если четко следовать правилам и рекомендациям.

Как вывести трубу через крышу бани своими руками: видео

www.uniexo.ru

Как вывести трубу из бани, чтобы не возникало проблем?

Александр Иванович, Волгоград задаёт вопрос:

Здравствуйте! Я решил построить баню с печным отоплением. Подошел уже к отделочным работам, но здесь возникла неожиданная проблема: мной не была продумана система вывода трубы, через которую будет удаляться дым и все угарные газы. Подскажите, пожалуйста, как вывести трубу из бани, чтобы она работала правильно и обеспечивала хорошую тягу.

Эксперт отвечает:

Вывод дымоходной трубы бани.

Установка трубы в бане - это довольно ответственный процесс, поскольку она должна не только полностью выполнять свои функции, но и не допускать возникновения течей через крышу в местах ее выхода. Поэтому, чтобы впоследствии не возникало проблем с тем, как вывести трубы из бани, и дальнейшей эксплуатацией, необходимо запланировать трубу еще на этапе проектирования.

При этом необходимо помнить, что под предполагаемым местом установки должно быть оборудовано надежное основание. Кроме того, на всем участке прохождения трубы должно быть минимальное количество стропил, перекрытий и других коммуникаций. Это поможет избежать различных поворотов и переломов трубы, что сделать довольно не просто.

Слишком длинную трубу делать не стоит, иначе будет возникать достаточно сильная тяга, которая может привести к снижению КПД и уменьшению теплоотдачи. Здесь нужно соблюдать золотую середину, чтобы не нарушить баланс тяги и коэффициента теплоотдачи.

При выводе трубного выхода необходимо учитывать наиболее частое направление ветров и воздушных потоков. Воздушные потоки, обтекая тело дымохода, должны направляться вверх, что будет способствовать естественному увеличению тяги. Поэтому дымоход необходимо снабжать распушкой и оголовком.

Чтобы при выходе дымохода из крыши не допустить течей и попадания влаги, необходимо на этот участок установить гидроизоляцию. Кроме того, нужно сделать утепление в данном месте крыши. При этом необходимо выдерживать расстояние от стропил до дымохода. Это расстояние должно быть не меньше 25-30 см в том случае, если утепление крыши плохое или вовсе отсутствует. При утепленной крыше необходимо поступать таким же образом, как при устройстве на чердачных помещениях.

Размер отверстия на крыше должен быть на 2-3 мм больше диаметра дымохода, чтобы легче выполнить дальнейшую отделку кровли. Основная задача в подобной отделке будет заключаться в обеспечении защиты от различных погодных осадков. Чтобы добиться эффективной защиты, необходимо вырез в кровле делать таким образом, чтобы оставался небольшой напуск материала, который потом можно будет закрепить на трубе.

Окончательным шагом в подготовке трубы будет установка на нее сверху «зонтика». Он будет закрывать дымоход от попадания в него дождевой воды и снега. Более того, он не позволит искрам разлететься из печи.

Поделитесь полезной статьей:

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над коньком бани

Возвышение дымовой трубы над плоскостью крыши

Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

устанавливать достаточно просто,
снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
монтаж не самый сложный,
благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты) должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Схема установки стропильных ног, если труба попадает на стропила

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты — сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты. В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металочерепица или металопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

baniwood.ru

требования, как сделать дымоход в бане и вывести через потолок

Труба дымохода через потолок Несмотря на достаточно простую технологию строительства бани, в процессе выполнения работ приходится решать ряд достаточно сложных вопросов. Одним из них является вывод дымоходной трубы через потолок наружу. Этой операции необходимо уделить особое внимание, поскольку от правильности выполнения зависит безопасность и срок службы строения.

Если допустить просчёты на этом этапе, то будет невозможно соблюсти требования пожаробезопасности. Так что лучше сделать все по максимуму, чем недоделать. В этом вряд ли у кого-то возникнут сомнения. Поэтому каждому частному застройщику необходимо соблюсти правила, касающиеся грамотного изготовления прохода дымохода через потолок в бане.

О расстояниях до горючих конструкций

Для правильной и безопасной работы банную трубу необходимо вывести через специально созданный узел прохода в потолке. Благодаря этому устройству будет выдержано безопасное расстояние от наружной поверхности трубы до материалов потолочного перекрытия. Это требование закреплено СНИПОМ 2.04.05-91. В соответствии с ним, нужно выполнить следующее:

Расстояние между горючими стропилами и обрешеткой и наружной поверхностью кирпичных и бетонных труб должно составлять не менее 130 мм;
Между перекрытием и поверхностью керамической трубы без изоляции должно быть выдержано расстояние не менее 250 мм, а между трубой с теплоизоляцией – 130 мм.

Именно с учетом этих значений необходимо выполнять монтаж балок перекрытия своими руками. Их следует устанавливать на расстоянии около 60 см. Но такой шаг можно выдерживать лишь в случае использования труб с изоляцией.

Внимание нужно уделить и сечению выходного патрубка печи, которое обычно составляет 115-120 мм. Иногда при устройстве прохода используют теплоизолирующий сэндвич толщиной 100 мм. В этом случае допускается увеличить сечение до 315-320 мм. По обеим сторонам должен быть выдержан шаг не менее 130 мм. С учетом соблюдения вышеописанного требования получим, что соседние балки будут расположены друг от друга на расстоянии 575 мм (130 мм * 2 + 315 мм). Это как раз и позволяет соблюсти рекомендованный шаг 60 см.

Еще необходимо определить минимальный шаг для трубы без теплоизоляции. При внутреннем сечении дымохода 115 мм безопасным будет считаться расстояние, при котором наружный край трубы удалён от горючих материалов на 250 мм. Монтаж балок должен быть выполнен с шагом 516 мм (250 мм * 2 + 115 мм).

Хотя отклонения небольшое, однако все же в указанный интервал не укладывается. Приведенная схема расчёта предназначена для дымового канала средних размеров. Но в некоторых банях используются трубы и с большим сечением. Как бы то ни было, если вы еще не приступали к устройству потолка, обязательно учитывайте расстояние при размещении балок.

Если обратиться к приложению 16, то там можно найти рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

Для перегородок, оборудованных защитным покрытием:

Для труб толщиной 120 мм - 200-260 мм;
для труб толщиной 65 мм — 380 мм.

Для перегородок, не имеющих специальной защиты:

Для труб толщиной 120 мм — 260-320 мм;
Для труб толщиной 65 мм — 320-500 мм.

Все эти расстояния наглядно показывают, каким должен быть рекомендуемый отступ от стен. Они даются из-за того, что часто во многих строениях дымоходную трубу устраивают в непосредственной близости от стен. При этом материал стены также нуждается в защите от возгорания. Причина этого проста: дымовые газы, выходящие из топки, могут иметь температуру 500° C. В случае отсутствия у деревянных стен специальной защиты спустя некоторое время они накаляются, а впоследствии могут вспыхнуть. Учитывая эти риски, на поверхности стены необходимо закрепить теплоизоляционный слой, а поверх него набить лист полированной нержавейки.

Типы проходных узлов через потолок

Чем утеплить трубу дымохода Во время устройства выходного отверстия для дымоходной трубы своими руками обнажаются материалы «пирога» перекрытия, которые также начинают испытывать действие жара. Их необходимо защитить, а помимо этого, правильно закрепить трубу в правильном положении. Именно для этой цели используют потолочную разделку, которую еще называют узел прохода.

Самый простой способ решения проблемы вывода дымохода через потолок — приобрести проходной узел промышленного изготовления. Он выглядит как коробка, выполненная из металла или минерита, имеющая закрепленную с одной стороны пластину из нержавеющей или оцинкованной стали. В центре этого узла располагается отверстие, куда вставляют сэндвич. Пластина, которая будет крепиться со стороны помещения, поможет закрыть отверстие в потолке, выступая здесь в роли декоративного элемента. Еще она выполняет функцию опоры для теплоизолятора, который используют для заделки пространства между трубой и балками перекрытия.

Все специалисты сходятся во мнении относительно выбора подходящего материала для изготовления проходки в бане. Это должна быть только нержавейка. Объясняется это тем, что преобладающие в парной температуры в результате воздействия заставляют материал выделять вредные вещества. В случае же использования нержавейки подобная опасность для здоровья исключена.

Сделать проходной узел своими руками довольно просто. Если в бане потолочная конструкция уже присутствует, но выполнена без учета прохода трубы, то в выбранном для узла месте проделывают квадратное отверстие сечением на 12 см меньше декоративной панели. На балки и доски укладывают слой утеплителя. Если есть возможность, можно дополнительно закрепить полосы минерита, базальтового или асбестоцементного картона. Также подойдет и полоса изоляции из каменной ваты. Иногда может понадобиться сделать подбивку утеплителя полосами металла.

Трубы в дымоходе в бане Что же касается особенностей монтажа в бане трубы на печь своими руками, приспособление нужно надеть на прямой участок, который будет проходить на пересечении с перекрытием. От исполнителя требуется только приподнять узел прохода на необходимую высоту. Под края устройства, которые будут находиться на одном уровне с досками потолка, нужно подложить полосу утеплителя, а затем выполняют финишное крепление с помощью саморезов. Очень часто фабричные проходные узлы уже имеют перфорацию под саморезы, поэтому проводить их подготовку перед монтажом не потребуется.

Проходные узлы для дымохода в бане могут иметь различную форму. В некоторых случаях по периметру отверстия для дымохода встраивают металлический цилиндр. В этом случае края декоративной пластины будут выходить за цилиндр на достаточно большое расстояние. Если планируется использовать проходной узел подобной формы, то отверстию всё равно необходимо придать квадратную форму. Допустима здесь и круглая форма, но тогда придется выдержать расстояние между его краем и трубой 130 мм при наличии изоляции на трубе либо 250 мм при ее отсутствии.

В процессе реализации этого варианта вы должны обратить внимание на следующее: площадь пластины должна быть достаточной для того, чтобы она смогла закрыть все отверстие целиком. При использовании узла подобной формы нужно защитить дерево не только утеплителем, но и металлическими полосами.

Иногда в бане могут использоваться проходные узлы без цилиндра вокруг трубы, но при этом у них могут присутствовать по периметру наружные бортики. Чаще всего они делаются из металла, хотя встречаются и изделия из минерита. При использовании узла с металлическими бортами необходимо оббить края отверстия в потолке утеплителем, например, базальтовым картоном. Если же бортики выполнены из минерита, то подобную операцию выполнять не придется, поскольку материал обладает хорошими теплоизолирующими свойствами.

Правила прохода через потолок

Занимаясь подготовкой к устройству отверстия для вывода дымохода в бане, вам необходимо соблюдать ряд правил:

В том месте, где труба выходит из банной печи, разрешается устанавливать только металлическую трубу достаточной толщины стенок без утеплителя. Она должна иметь высоту не менее 1 м. Из-за критических температур, создаваемых на выходе, даже нержавейка в сочетании с минераловатным утеплителем не сможет справиться с подобным термическим воздействием. На более высоких уровнях конструкции дымохода разрешается использовать сэндвич-трубы.
Для вывода дымохода в бане своими руками через отверстие в потолке используют трубу в защитной оболочке. В качестве последней может выступать фабричный сэндвич, однако при желании можно выполнить утепление тонкой стены трубы самостоятельно.
Особое внимание уделите участкам пересечения перекрытий, где должны отсутствовать стыки до либо после. При расчете высоты секций исходите из того, чтобы у вас была возможность визуального контроля состояния всех соединений.
Для горизонтального участка выдерживаемая длина должна быть не более 1 м.
По всей длине конструкции дымохода в бане разрешается использовать не более 3 колен.
Запрещается делать жесткое крепление трубы к перекрытию. В случае температурных перепадов она начнет деформироваться, что приведет к ее смещению.

Какой теплоизолятор использовать?

Закончив монтаж проходного узла на потолке своими руками, работу продолжают на чердаке или втором этаже, где необходимо заделать пространство между наружной стеной трубы и балками утеплителем.

Базальтовая вата

Какой теплоизолятор использовать На роль теплоизолятора подойдет базальтовая вата. Перед покупкой обязательно убедитесь, что она сможет выдержать температуру более 600 °C.

Есть мнение, что это неоптимальный вариант для подобной работы. Объясняется это следующим. Этот утеплитель изготавливается с применением в качестве связующего смол, которые, подвергаясь воздействию высоких температур, начинают выделять формальдегид. К тому же по трубе иногда начинает течь конденсат. В результате взаимодействия минеральной ваты с влагой первая лишается своих теплозащитных свойств. По мере испарения влаги свойства восстанавливаются лишь частично. Поэтому считать идеальным вариантом базальтовую вату нельзя.

Керамзит

Помимо утеплителя в проходное пространство в бане необходимо уложить и керамзит средней и мелкой зернистости. Строителям он известен как натуральный материал, отличающийся достаточно небольшим весом. Главным его плюсом является то, что даже после намокания он восстанавливает свои свойства. Но после контакта с влагой незначительно увеличиваются его теплопроводящие характеристики, хотя они и без того очень низкие даже в сравнении с минеральной ватой.

В свое время вместо керамзита в качестве уплотнителя использовали песок. В принципе он устраивал всем за исключением одного момента: из-за мелкозернистости он постоянно просыпается через щели. В итоге владельцу приходится следить за количеством песка и при необходимости пополнять его. Однако вряд ли кому-либо будет приятно собирать с печки песок.

Среди натуральных утеплителей можно выбрать глину. Перед использованием ее смешивают с водой до пастообразного состояния, а затем смесью заделывают весь промежуток. Иногда в качестве наполнителя используется керамзит.

По словам некоторых владельцев, использовать теплоизолятор проходного узла в бане не очень-то правильно. Считается, что ничего не случится, если оставить пространство не заполненным. Это поможет не допустить перегрева и пригорания этой части конструкции дымохода, а благодаря создаваемой в этом месте вентиляции участок трубы будет быстрее остывать. Возможно, все так и есть, однако нужно учитывать, что горячая труба излучает тепло, из-за чего начнет сохнуть близлежащее дерево. И тогда возгорание может произойти уже при более низкой температуре + 50°C.

Заключение

Труба дымохода Вывод дымохода через потолочное перекрытие своими руками является необходимой операцией в процессе строительства бани. Однако здесь нужно быть очень внимательным из-за возможной пожароопасной ситуации. В процессе работы печи участок, расположенный вблизи потолочного перекрытия, будет нагреваться до высоких температур и может в определенный момент вызвать возгорание, если не принять меры по защите. Для этого пошагово выполняют специальную переделку, называемую проходным узлом. Но при этом необходимо выдерживать рекомендуемые расстояния по размещению этого приспособления относительно материалов перекрытия.

bane.guru

Как вывести дымоход через стену в бане, в деревянном доме

Размещение дымохода снаружи имеет следующие преимущества: экономия пространства внутри здания, легкость монтажа. Помимо достоинств у наружного дымохода есть и недостатки: обязательно использование утеплителя, происходит преимущественно обогрев улицы, а не помещения. Проход дымохода через стену должен быть выполнен по особым правилам (Установка дымохода в Московской области).

Что нужно знать, чтобы правильно установить дымоход через стену? Есть несколько основных моментов, которые должны быть учтены при его обустройстве.

Первое – там, где будет проходить канал не могут находиться коммуникации.Второе – места, в которых выполнен проход дымохода через стену закрывают защитным кожухом, но лучше заштукарить, предварительно заполнив пространство теплоизоляционным материалом.Третье – крепления дымохода устанавливаются с промежутком в 60 мм.Четвертое –для такой конструкции обычно применяются двухконтурные системы, так как они лучше защищены от механических воздействий с обязательной установкой задвижки, позволяющей регулировать тягу.

Изучив перечисленные выше правила вы сможете смонтировать сэндвич дымоходы проходящие через стену в соответствии с установленными нормативами. Это будет конструкция, идеально справляющаяся со своими функциями, а значит способная сделать эксплуатацию оборудования эффективной и безопасной для окружающих.

Правила монтажа наружных труб дымохода

1. Диаметр дымоходной трубы необходимо выбирать по мощности отопительного котла.2. Очень важно правильно определить высоту будущего дымохода, иначе неминуемо в дальнейшем возникнут проблемы с тягой.3. Дымоход к отопительному прибору подключается при помощи колена, трубы либо тройника.4. По длине горизонтальный участок дымохода не должен превышать одного метра.5. Наружный дымоход всегда изготавливается из трубы, сделанной из нержавеющей или же эмалированной стали.

Необходимые для монтажа инструменты и материалы:— дрель и набор различных сверл,— алюминиевая лента,— болгарка,— заклепочник,— хомуты и уголки;— вольфрамовый электрод;— термостойкий герметик;— дюбели.— кронштейны.

Проход трубы через стену

Монтаж дымохода Элементы дымохода:

— отопительное оборудование;— отводы;— заслонки;— смотровые окна;— подставка под тройник;— теплоизолированные тройники, сделанные из нержавеющей стали.

Особенности установки внутренней конструкции дымохода

Отличием горизонтальных дымоходов является их наиболее эффективное прогревание. Объяснить это достаточно легко. Нагретые продукты сгорания поднимаются вверх, а так как горизонтальная конструкция имеет большую площадь, то прогрев улучшается. Но в случае, если выполняется установка дымохода через стену не допускаются острые углы в конструкции, так как они могут приводить к завихрениям.

Важна для горизонтальной конструкции и толщина швов. При наличии даже небольшой разницы изменяется внутреннее сечение. Ну и конечно же недопустим засор трубы сажей, иначе ухудшится тяга.

Этапы монтажа дымохода

Как через стену установить дымоход? Монтаж начинается от отопительного прибора с соединения трубы и котла, а далее переходят непосредственно к установке конструкции. Как через стену вывести дымоход? Для этого производят подготовку места его прохождения выполнив сначала разметку, а затем проделав отверстие для проходного патрубка. Дымоход через стену Следующий этап – монтаж патрубка. Он крепится в выполненном в соответствии с его размерами проеме с обязательной изоляцией их фольгированной минеральной ваты.А далее идет процесс соединения дымовой трубы с отопительным аппаратом. Берется 3-х секционное колено, производится его стыковка с тройником при помощи переходного элемента. Как через стену сделать дымоход если нужно изменить его направление? В данном случае используют тройник с очистным стаканом, который легко демонтировать для последующей очистки. Он фиксируется кронштейном. Затем газовыводящая труба фиксируется на поверхности стены специальным креплением с промежутком между элементами не более 2 м.Последним этапом становится вывод конструкции через свес кровли. При этом необходимо знать, что в месте вывода не допускается выполнять состыковки элементов трубы между собой. По окончании монтажных работ над дымоходом устанавливается защитный зонт, предохраняющий от попадания осадков внутрь конструкции.

Проход трубы дымоотвода через деревянную стену

При необходимости установки трубы через бревенчатую конструкцию здания потребуется обязательная ее изоляция негорючим материалом (асбестом или кирпичом). Это делается согласно правилам пожарной безопасности и позволит эксплуатировать систему отвода газов долго с минимальными затратами на обслуживание и ремонты.Оптимальный вариант –вертикальный монтаж дымохода через деревянную стену, предполагающий использование одной трубы без изгибов и поворотов. Для регулировки тяги в ней устанавливается шибер.

Крепление дымохода выполняется через одинаковые промежутки, не превышающие 1 м, а горловина накрывается защитным колпаком. И помните, что монтаж системы удаления газов ответственная процедура, готовится к которой нужно основательно. Ведь от правильности его выполнения зависит функциональность и эффективность работы всей системы.

Выбор диаметра трубы дымохода. Советы профессионалов

Прежде, чем приобретать и устанавливать систему отвода продуктов горения необходимо определить мощность отопительного аппарата. От него зависит диаметр трубы.Расчет высоты конструкции выполняют для получения хорошей тяги без которой эффективная работа оборудования невозможна. Дымоход проходящий через стену не может быть, как слишком коротким, так и длинным.

В первом случае в помещение будут попадать дым и копоть, а во втором быстро расходоваться топливо. При большой тяге работа оборудования становится неэффективной, потому что вместе с газами из помещения выводится и тепло. Чтобы избежать таких ситуаций специалисты рекомендуют выполнять все работы с учетом существующих норм и правил. Подключать дымоход к котлу следует с использованием соответствующих ему элементов – колена, тройника или трубы. А тем, кто устанавливает отопительное оборудование в уже построенном доме следует знать, что классический вариант монтажа сделать будет очень сложно. В таком случае наилучшим решением является вывод дымохода через стенуи установки трубы снаружи здания.

Правила монтажа дымохода Такая конструкция требует обязательной изоляции, потому что при сильном нагревании температурные нагрузки будут приводит к разрушению стены.

И может быть выполнена двумя способами:• Используя телескопический узел прохода дымохода через стену (трубы в диаметре превышающей основную, по краям которой установлены защитные пластины)• В заполнении пространства между стеной и конструкцией минеральной ватой (используется только при прокладке утепленных труб)

Вывод

Дымоход в несущей стене – для готового дома самый простой и относительно недорогой вариант. Он избавит владельца от сложностей в проходе дымохода через кровлю и межэтажных перекрытий и позволит выполнить все работы в более короткие сроки.

Главное – правильно подобрать параметры конструкции и выполнить их соединение. Ведь при малейших допущенных в процессе монтажа ошибках работа всего отопительного оборудования может стать неэффективной, а порой и опасной.

Проход трубы дымохода через стену - видео инструкция

По материалам сайта megakotel.ru

www.proremont.ru
