Вытяжка в гараже — как рассчитать и сделать правильно? Как закрепить вентиляционную трубу на крыше гаража


виды вытяжки и вентиляции бокса с погребом

Гараж — помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Оно должно предохранять транспортное средство от внешнего воздействия: непогоды, угона и т.п.

Но и внутри нужно создать полезный для людей и техники микроклимат. Этого не сложно достичь, если вытяжка в гараже устроена правильно.

Содержание статьи:

Зачем вентилировать гараж

Конечно, гараж — это технический, а не жилой объект, хотя некоторые автовладельцы с этим утверждением могут и не согласиться. Если автолюбитель проводит в гараже значительную часть своего личного времени, да еще и использует подвал или собственно гараж для хранения продуктовых запасов, тем более следует обеспокоиться проблемой правильного воздухообмена в таком специфическом помещении.

Для начала, здесь высока концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже короткое пребывание в подобной атмосфере для человека крайне вредно.

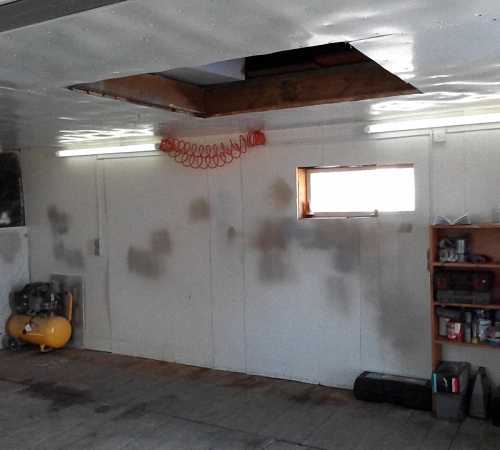

При плохом вентилировании на стенах и потолке гаража могут появляться капельки конденсата. В дальнейшем эта влага попадает на транспортное средство, что может вызвать его коррозию

Вторая проблема, связанная с неправильным вентилированием гаража — это избыток влаги. Водяные пары скапливаются внутри помещения и конденсируются на различных поверхностях, в том числе и на автомобиле. В результате риск появления и скорость протекания коррозионных процессов резко возрастает, проще говоря, транспортное средство ржавеет.

Нередко в гаражах или устроенных под ними погребах хранят овощи, консервацию, другие продукты или вещи, которым не нашлось места в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесет всем этим объектам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

Что нужно знать о вентилировании помещений

Каждому, кто хотя бы раз сталкивался с проблемой воздухообмена в помещениях, известно, что различают естественную, принудительную и комбинированную систему вентилирования. С первым вариантом все просто: он основан на разнице температуры воздуха внутри и снаружи.

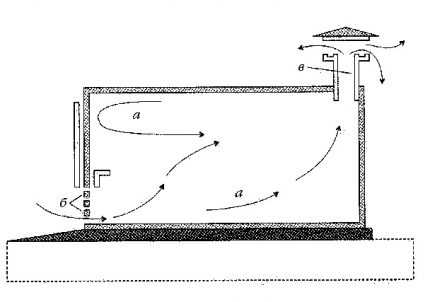

Организация вентилирования гаража без смотровой ямы: стрелки «а» указывают на направление движения воздушных потоков, буквой «б» обозначено расположение приточных вентиляционных отверстий, «в» — короб вентиляции

Как известно, теплый воздух поднимается вверх, а холодный — опускается вниз. Идея состоит в том, чтобы прохладные воздушные массы поступали в помещение с улицы, поднимались вверх и естественным образом уходили через вытяжное отверстие. Одновременно они должны замещаться новыми потоками свежего воздуха, который поступает снаружи.

В гараже такое вентилирование организовать не сложно. Для этого нужно обеспечить достаточно широкие отверстия для притока и вытяжки воздуха, но большое значение будет иметь и перепад температур внутри и снаружи помещения. В зимний период с этим условием никаких проблем не возникает, но вот летом, когда везде стоит практически одинаковая жара, эффективность функционирования естественной вентиляции резко снижается.

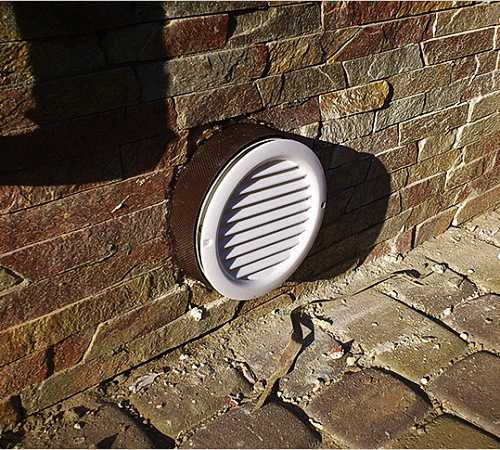

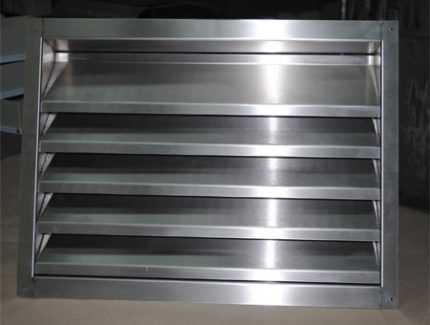

Чтобы обеспечить поступление свежего воздуха в гараж, можно вместо отверстия в стене поставить на ворота специальные приточные решетки

Альтернативным вариантом в такой ситуации является вентилирование принудительное, т.е. с использованием дополнительных средств. В приточное и вытяжное отверстие устанавливают специальные вентиляторы, которые, в зависимости от назначения, нагнетают воздух в помещение, или удаляют его.

Но ставить одновременно два устройства для одного небольшого гаража не всегда разумно и оправданно с экономической точки зрения. Выгоднее использовать комбинированную систему вентилирования, для которой нужно только одно устройство. Например, устанавливают приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается вытяжная система. Устанавливают вентилятор, который эффективно удаляет насыщенный вредными парами и избыточной влагой воздух. Свежие воздушные массы будут поступать в помещение естественным образом через приточную часть системы.

Особенности обустройства естественной вентиляции

Чтобы обеспечить правильное естественное вентилирование гаража, необходимо помнить ряд основных правил:

  • Отверстие для притока воздуха размещают внизу, примерно в 10 см от уровня пола.
  • Вытяжное отверстие делают вверху, почти под потолком или даже прямо в потолке.
  • Оптимальный вариант размещения этих отверстий — по диагонали, т.е. если приток осуществляется в нижнем переднем углу, то вытяжку нужно поставить в верхнем дальнем углу.
  • Размеры отверстий необходимо правильно рассчитать, чтобы обеспечить достаточно интенсивный воздухообмен.
  • Приточное отверстие всегда должно быть в два-три раза больше, чем размеры вытяжки.

Хорошо, если вентиляция была просчитана и создана еще при строительстве гаража. Если же этот момент был упущен, придется выполнить ряд относительно несложных монтажных работ. Бывает и так, что вентилирование предусмотрено, однако нужных результатов не дает. В этом случае понадобится улучшить систему, например, с помощью установки вытяжного вентилятора.

Как все правильно рассчитать

Вентиляционные расчеты во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж — это небольшое помещение с простой конфигурацией. Размеры вентиляционных отверстий рассчитывают по формуле:

Псеч=Пгар×15

В которой:

  • Псеч — площадь сечения вентиляционного отверстия;
  • Пгар — площадь гаража;
  • 15 — коэффициент, отражающий размеры вентиляционного отверстия на единицу площади помещения.

Т.е. нужно площадь гаража умножить на 15 мм. Согласно этой упрощенной методике для гаража площадью 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти выкладки очень условны, поскольку методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели можно варьировать. Для рассмотренного выше гаража площадью 24 кв. м. в одном конкретном случае были с успехом использованы две трубы по 150 мм на притоке и одна такая труба — на вытяжке.

Для повышения эффективности естественного вентилирования можно использовать дополнительные средства:

  • Дефлектор — специальный колпак, который устанавливают на край вертикального отрезка вытяжной трубы, чтобы создать внутри конструкции разреженную атмосферу и ускорить движение воздушных масс.
  • Диффузор — это флюгер для наружной части приточной трубы, для его работы используется напор ветра.
  • Обычная лампа накаливания — она устанавливается внутри вытяжной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые устройства могут существенно улучшить качество вентилирования в гараже.

Как грамотно выполнить монтаж

Для организации правильного вентилирования гаража понадобится сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Приточное отверстие делают в нижней части наружной стены, примерно в 10-15 см от пола.

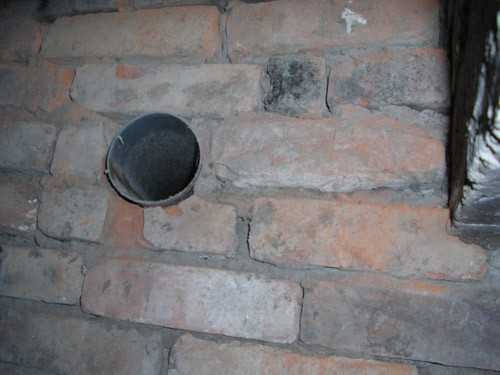

Для обустройства вентиляции в гараже нужно проделать стеновые отверстия, которые по размерам и конфигурации соответствуют характеристикам трубы

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют трубы с круглым сечением. Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

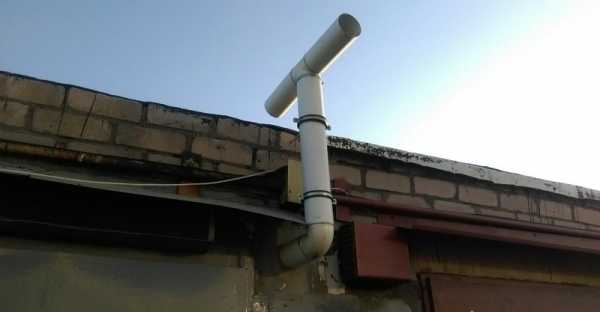

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным. Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

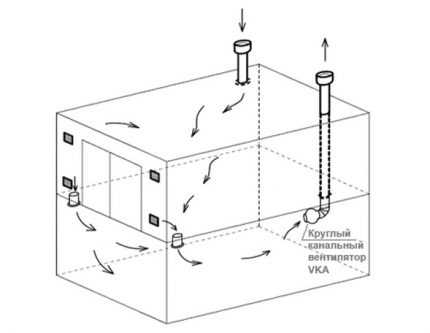

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

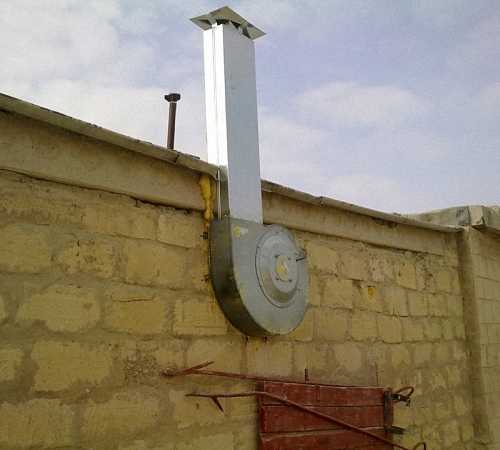

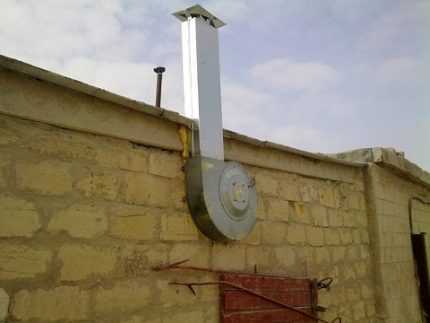

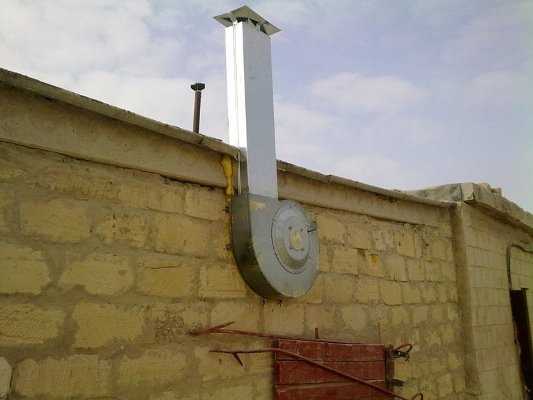

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентилятор — простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе — вверху.

Еще один важный момент — наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

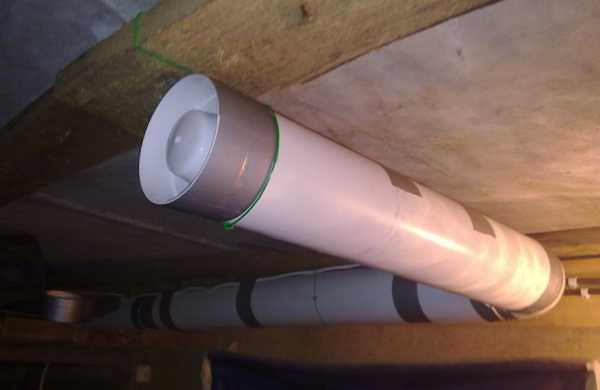

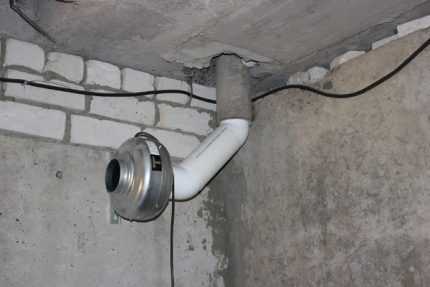

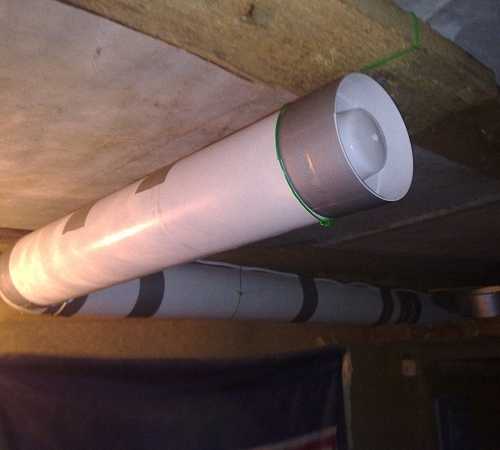

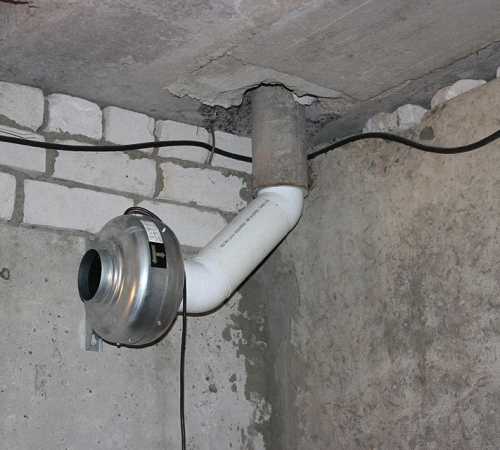

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию. Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал. Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование — единственный возможный вариант. Бывает, что в гараже планируется проводить лако-красочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Погреб и смотровая яма

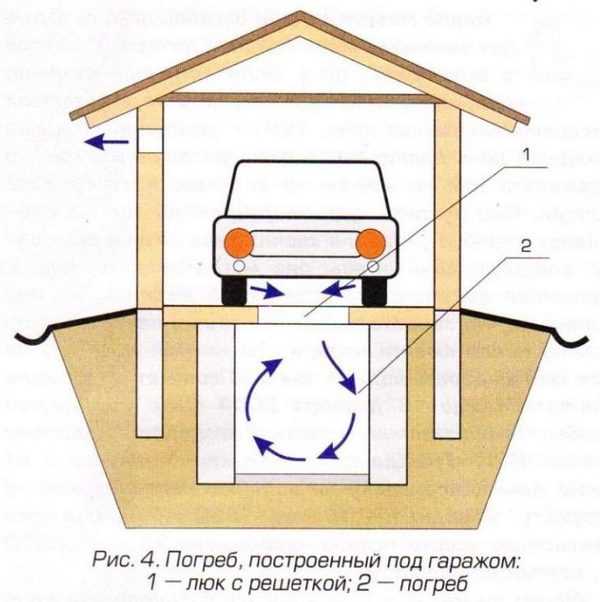

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

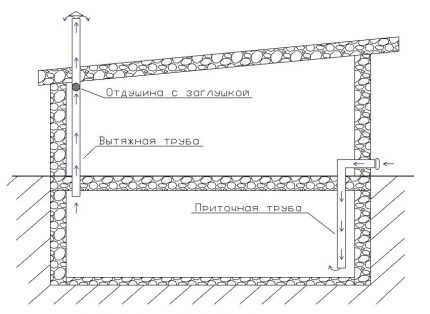

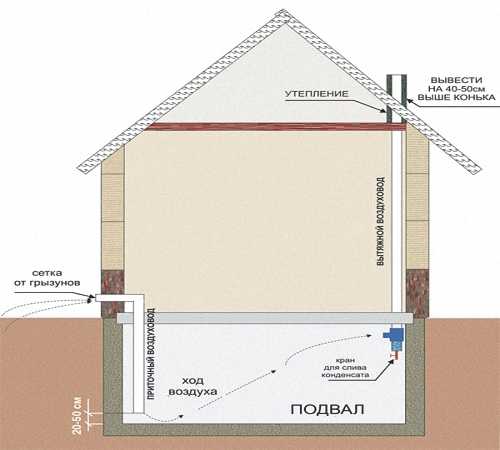

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков — с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата. Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

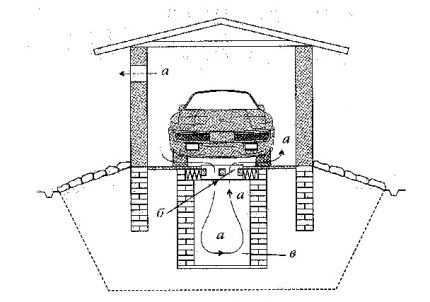

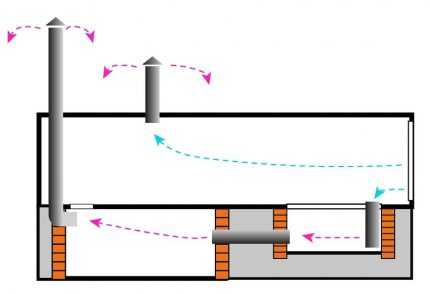

Схема естественного вентилирования гаража со смотровой ямой: стрелками «а» обозначено движение потоков воздуха, «б» — расположение вентиляционных щелей для смотровой ямы

Смотровая яма — небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Выводы и полезное видео по теме

Интересная и подробная информация по вентилированию помещения гаража изложена в этом ролике:

На этом видео продемонстрирована работа вытяжного канального вентилятора:

Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж сложно. Нужно правильно выбрать систему и установить ее или же улучшить уже существующий вариант вентиляции. Это положительно скажется и на состоянии автомобиля, и на здоровье владельцев гаража.

sovet-ingenera.com

Вентиляция погреба в гараже - как правильно установить?

Содержание:

  • Выбор типа вентиляционной системы
  • Особенности устройства вентиляционных систем

Удобство наличия погреба в гараже очевидно. Во-первых, это экономит место, так как не все имеют дополнительные площади для обустройства погребов возле дома, во-вторых, погребное помещение позволит длительное время хранить овощи и фрукты. Но это возможно лишь в случае, если вентиляция погреба в гараже обустроена правильно и обеспечивает поддержание нормального уровня влажности, а также температуру воздуха.

Выбор типа вентиляционной системы

Погреб, как и прочие помещения, должен располагать нормальной циркуляцией воздуха, достаточно эффективной, чтобы исключить риск появления плесени, грибка, излишней влажности. Вентиляция погреба в гараже может быть естественного или принудительного типа.

Смешанную систему реже используют в данном помещении, однако, её эффективность высока именно в летнее время, когда в результате повышенной температуры циркуляция воздуха затрудняется или вовсе отсутствует.

Организовать естественную вентиляционную систему довольно просто даже для тех, кто не имеет опыта в проведении строительных работ. Для этого понадобится две трубы, материал которых достаточно прочен, чтобы прослужить длительный период времени. Как правило, для этой цели используется металл, но ввиду развития технологий, пластик сегодня не менее популярен. По некоторым показателям он даже лучше металлических воздуховодов, так как благодаря гладким стенками ПВХ обладает лучшей пропускной способностью.

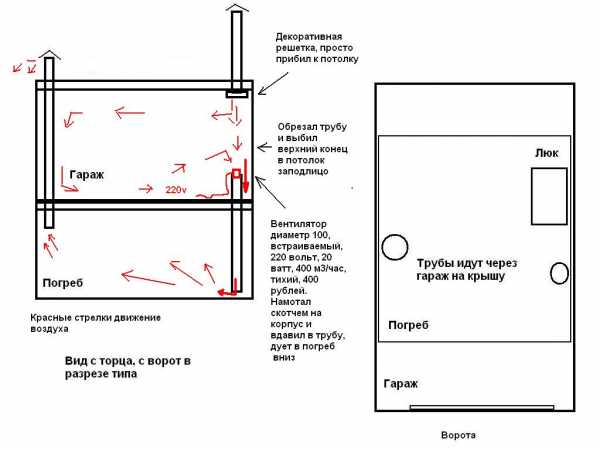

Вентиляция в гараже с подвалом требует установки двух труб на разной высоте. Приток воздуха происходит по вентиляционному каналу, который начинается практически над полом — на уровне 50 см от него. Выход данной трубы располагается снаружи.

Важно, в какой части находится погреб в гараже вентиляция в нём может происходить по приточному воздуховоду с наличием колена, то есть не обязательно труба должна быть прямой. Однако если есть выбор, лучше избежать лишних изгибов.

Вытяжной вентиляционный канал берёт своё начало под потолком, а его выход располагается на крыше гаража. Обе трубы должны располагаться в противоположных углах погребного помещения. Разница в уровнях воздуховодов в дальнейшем позволит воздуху циркулировать. Условия для обеспечения эффективности данного процесса заключаются в том, чтобы непрерывно поддерживалась разница температур снаружи и внутри помещения. Вентиляция погреба в гараже зимой практически не требует дополнительных устройств, так как температура снаружи значительно ниже, чем в погребном помещении, что обеспечивает достаточную тягу.

Зимой воздуховод имеет свойство обмерзать, а это ухудшает вентиляцию. Чтобы снизить вероятность засора или попадания в вентиляционный канал снега, следует сверху установить защитный козырёк. Летом воздухообмен практически всегда затруднён из-за высокой температуры. Поэтому дополнительно обустраивается принудительная вентиляция погреба в гараже схема движения воздуха по которой осуществляется в том же порядке: приток осуществляется снизу, вытяжка — сверху погребного помещения.

Особенности устройства вентиляционных систем

Циркуляция воздуха, которая происходит под воздействием принудительного побуждения движения воздуха, позволит системе функционировать в любое время года, не учитывая разность температур, так как вытяжка или приток (или оба процесса одновременно) происходят посредством срабатывания вентиляторов. В этом случае вентиляция в гараже зимой позволит также избежать появления конденсата на автомобиле из-за постоянного воздействия тепла, выделяемого из погреба.

Установка вытяжного вентилятора происходит в полости вентиляционного канала, который создан для оттока воздуха. Энергопотребление у таких устройств невелико, а эффективность, напротив, весьма высока. Обычно необходимость в создании принудительной вытяжки больше, чем в дополнительном побуждении притока воздуха. Многое зависит от размера погребного помещения, а также от сечения воздуховодов.

Правильная вентиляция гаража и погреба в нём осуществляется при условии, что на квадратный метр помещения приходится порядка 26 см2 сечения воздуховода.

Обязательным является также равенство диаметров приточной и вытяжной трубы. Соблюдение этих простых условий может повысить эффективность циркуляции воздушных потоков и при естественном типе системы. Рекомендуется с этой целью установить дефлектор в вытяжном воздуховоде. Это обеспечит дополнительное разряжение воздуха вблизи выхода трубы, что является благоприятным условием для улучшения тяги. От длины воздуховодов также зависит сила тяги, с этой целью выход труб следует располагать на уровне 80 см над наивысшей точкой крыши гаража.

Любой тип вентиляционной системы требует оснащения воздуховодов регулировочными заслонками. Делается это, чтобы иметь возможность контролировать интенсивность притока и оттока воздуха. В случае если установлены дополнительные устройства для побуждения движения воздуха, то в зимнее время года тяга значительно увеличивается, что приводит к обмерзанию помещения и всех запасов в нём. А возможность снизить силу тяги позволит нормализовать циркуляцию воздушных потоков и сохранить продукты в целости. Для защиты вентиляционных каналов от проникновения мелких грызунов и попадания в погреб крупного сора рекомендуется установить на каждый вход и выход труб решётки.

oventilyatsii.ru

Как сделать втяжку в гараже: убираем плесень и сырость

Вытяжка в гараже избавит вас от резкого запаха бензина, потеков конденсата на корпусе автомобиля и плесени на стенах. Однако такие результаты обеспечивает только эффективная вытяжная система вентиляции, обустроенная правильным образом.

Вытяжка в гараже

Выбираем конструкцию вентиляционной системы

Гараж – это помещение с высоким уровнем пожарной опасности. Поэтому применение вентиляций с принудительным побуждением воздухообмена не оправдано с точки зрения безопасности – постоянно включенный электрический привод вентилятора искрит и греется, провоцируя детонацию паров бензина.

В итоге оптимальным вариантом схемы воздухообмена гаража является приточно-вытяжная вентиляция с естественным побуждением потоков. Такой вариант работает без потребления электроэнергии, экономя нервы и деньги владельца гаража. Кроме того, естественную приточно-вытяжную вентиляцию можно обустроить своими руками даже в случае отсутствия опыта проведения подобных работ. Ведь для этого достаточно проложить внутри и снаружи гаража два трубопровода – приточную и вытяжную ветвь системы воздухообмена.

Как обеспечить приток воздуха в гараж

Приточная ветвь вентиляции, обустраивается буквально за пару часов. Для этого достаточно высверлить в нижней части гаражных ворот 15 миллиметровые отверстия – приточные каналы, рассчитав число по площади строения (1 кв. метр – 1 отверстие).

Если у вас дорогие ворота, то для обустройства приточного канала вам придется пробить два, (или более) отверстия в стене гаража, расположив их по обеим сторонам створок, на высоте 30-50 сантиметров над уровнем дорожного покрытия. Иначе ваши старания окажутся напрасными – канал попросту засыплет снегом.

Диаметр отверстий в стенах определяются по пропорции 1м2 : 15мм

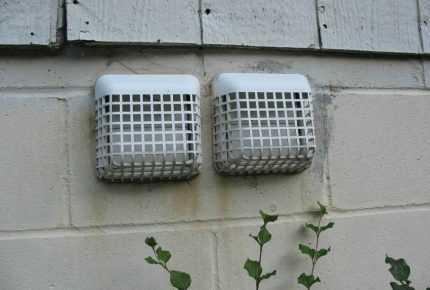

Причем с внешней стороны эти отверстия закрывают сетками из нержавейки.

Как сделать вытяжку в гараже

Закончив с приточной ветвью, можно взяться за вытяжку, отводящую воздух из гаража. Эта часть системы обустраивается путем монтажа в зоне притолоки вытяжной трубы, отводящей пропитанный парами бензина воздух за стены строения. Диаметр трубы подбирается по той же пропорции – 15 миллиметров на 1 квадратный метр площади. То есть гараж на 20 квадратных метров придется оборудовать вытяжным каналом диаметром 300 миллиметров (20х15) или парой 150-миллиметровых каналов (150+150=300).

Принцип устройства вытяжки

Монтаж вытяжной линии осуществляется следующим образом:

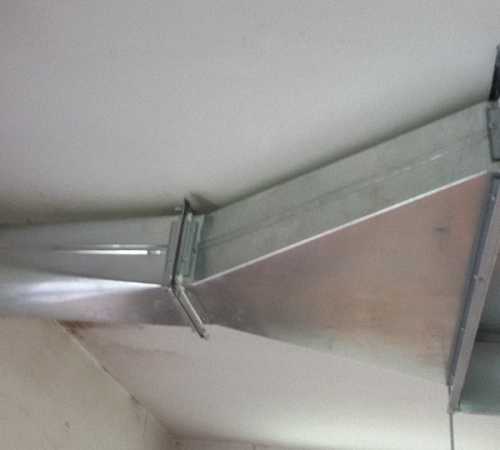

  • Вентиляционная труба или пара воздуховодов фиксируется к потолку гаража на винтовые хомуты с ножкой-саморезом. Протяженность трубы – от гаражных ворот к противоположной стене.
  • В теле трубы вырезаются отверстия под вентиляционные решетки. При этом площадь вентиляционного отверстия должна соответствовать габаритам поперечного сечения трубы. Шаг размещения решеток подбирается исходя из числа вытяжных отверстий (от 3 до 5 штук на всю длину трубы).
  • В дальней стене гаража вырезается отверстие, габариты которого сопоставимы с диаметром трубы. В отверстие, со стороны улицы, вводится угловой фитинг (угол) на 90 градусов. Внутренний вытяжной канал соединяется с этим фитингом. Стык и место проникновения трубы сквозь стену герметизируются.
  • С внешней стороны на свободный край монтируется вентиляционный стояк – труба такого же диаметра. Верхний край вертикального стояка поднимают над наивысшей точкой крыши гаража на 20-30 сантиметров и защищают усиливающей тягу насадкой – дефлектором.

Вот, собственно, и все. Теперь вы знаете, как правильно сделать вытяжку в гараже. Осталось лишь уточнить мелкие нюансы – выбрать оптимальный материал для наружных и внутренних воздуховодов и разобраться со схемой вентиляции погреба.

Правильные воздуховоды

Трубы для вытяжки в гараже могут быть стальными, полимерными и асбестоцементными. Но какой вариант  конструкционного материала окажется наилучшим вариантом?

Давайте разбираться:

  • Стальные трубы демонстрируют максимальную прочность и сомнительную устойчивость к коррозии. Разумеется, в качестве основы для вентиляции мы можем использовать оцинкованные трубы, однако даже такой воздуховод не избавлен от извечной проблемы металла – низкой теплостойкости. Стальная труба промерзнет после первых же заморозков, спровоцировав появление «шубы» из инея на внутренней части вытяжного воздуховода.
  • Полимерные трубы не ржавеют и легко монтируются (в раструб). Однако на морозе такие изделия теряют первоначальную эластичность и лопаются от любого случайного удара. Да и с солнечным светом у полимеров далеко не самые лучшие отношения. Содержащийся в солнечных лучах ультрафиолет разрушает структуру тела трубы.

    Отверстие для вытяжки из полимера

  • Асбестоцементные трубы практически не реагируют на конденсат и демонстрируют максимальное сопротивление морозам и солнечному свету. Однако значительный вес такой конструкции не позволяет даже заикнуться о легкости процесса монтажа вентиляции.

В итоге оптимальным вариантом конструкционного материала для внутреннего воздуховода является пластик. Такую трубу и фитинги к ней можно купить в любом магазине сантехник. А легкость воздуховода – пластиковая труба весит даже меньше стальной тонкостенной арматуры – облегчает процесс монтажа системы.

Внешняя ветвь приточно-вытяжной вентиляции обустраивается либо на основе утепленных стальных труб, либо на базе асбестоцементной арматуры. В этом случае мы получаем высокую конструкционную стойкость и хорошее сопротивление температурным нагрузкам. Правда на стыке полимерной и стальной или асбестоцементной ветви воздуховода придется установить не уголок, а тройник, развернутый боковым отводом к пластику. В нижней части этого фитинга будет скапливаться конденсат, стекающий по вертикальному участку, а верхний отвод прямоточного участка соединится со стальной или асбестовой трубой (вентиляционным стояком).

Вентиляция погреба в гараже

Правильная вытяжка в гараже с погребом должна «учитывать интересы» и надземной, и подземной части строения. Поэтому система вентиляции такого гаража дополняется парой воздуховодов – приточным каналом и вытяжной трубой, обслуживающей подземное помещение.

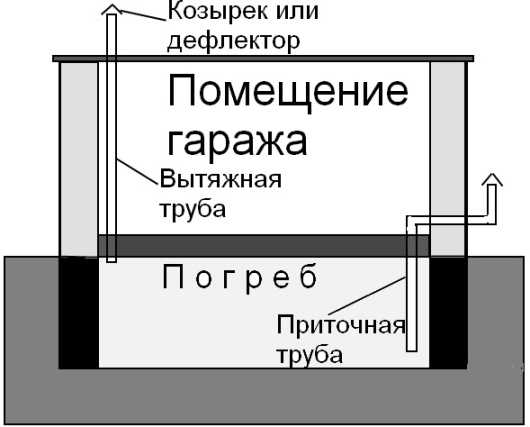

Схема гаражной вентиляции с погребом

Приточный канал в этом случае оформляется в виде трубы, пропущенной сквозь фундамент и плиту цокольного перекрытия гаража. В качестве точки проникновения воздуховода сквозь фундамент можно использовать продухи. Причем верхний торец канала поднимают над уровнем грунта на 20-50 сантиметров, в зависимости от толщины снежного покрова. Нижний торец «выходит» из перекрытия погреба на 5-10 сантиметров. Приемлемый диаметр приточной  трубы – 110 миллиметров. При желании вместо одной трубы можно использовать пару 50-миллиметровых воздуховодов. Лучшим материалом для этого канала является сталь.

Вытяжной канал гаража с погребом – это 110 или 150-миллиметровая труба, погружаемая в погреб сквозь плиту перекрытия и выводимая наружу, вдоль стены гаража.

Причем сам воздуховод состоит из следующих элементов:

  • Внутреннего участка – полимерной трубы, нижний торец которой удален от уровня поля подвала на 80-100 сантиметров — мера предосторожности в случае подтопления «нижнего этажа» гаража.
  • S-образного узла, собранного из двух угловых фитингов. С помощью этого узла обыгрывается точка сопряжения внешнего и внутреннего воздуховода вытяжки.
  • Внешнего участка – асбестоцементной трубы, установленной вдоль задней стены гаража.

Устроенная подобным образом вентиляция погреба обеспечит однократный воздухообмен в этой зоне, а этого вполне достаточно для безопасного посещения данной части гаража.

Также советуем посмотреть:

climanova.ru

Вентиляция в металлическом гараже своими руками

Большинство автомобилистов относится к средству передвижения очень щепетильно. Они своевременно проводят техническое обслуживание, устанавливают дополнительные элементы, декорируют своего железного коня, стараются обеспечить ему надежную и комфортабельную стоянку. При этом, всем известно, что во влажном гараже сохранить автомобиль в надлежащем состоянии, уберечь его от коррозийных явлений практически невозможно. Особенно «страдает» железный конь от неправильного хранения в весенне-осенний и зимний периоды, когда влажность существенно повышается. Уберечь его от пагубного воздействия окружающей среды поможет вентиляция в металлическом гараже.

Задачи вентиляционной системы

Металлический гараж должен обязательно вентилироваться

Вентиляционная система металлического гаража выполняет функции:

  • устранение паров, которые образуются внутри помещения, удаление конденсата и влажности;
  • обеспечение воздухообмена, с помощью которого в помещение поступает свежий поток и выводиться отработанные воздушные массы;
  • очистка воздуха от газа и иных химических веществ, губительных для человека;
  • предохранение от возникновения плесени и грибка, коррозии металла.

Внимание! Требования к воздухообмену в металлическом гараже регулируются СНиП 21.02.99. Согласно нормативному документу оптимальной температурой для стоянки автомобиля в закрытом помещении является температура +5 градусов при влажности 60%. Также указано обязательное требование к воздухообмену: обязательное обеспечение приточно-вытяжной вентиляционной системы с производительностью более 180 м3/час.

Естественная вентиляция в металлическом гараже своими руками

Естественная система для циркуляции воздуха в гаражном помещении монтируется очень просто. Это самый доступный и дешевый способ создания воздухообмена в металлическом гараже.

Принцип установки естественной вентиляции

Естественная вентиляция — снаружи канал защищается решеткой

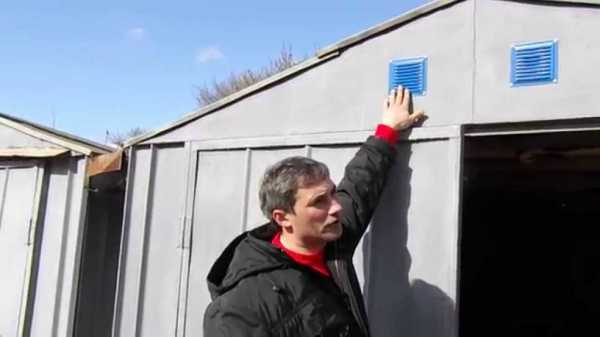

  • С внешней стороны ворот устанавливаются переточные решетки, благодаря которым свежий воздух и попадает в помещение. Их устанавливают, как можно ближе к земле и утепляют для предотвращения скопления конденсата.
  • Устанавливается дефлектор, который размещается с противоположной к воротам стене. Его монтируют как можно выше к потолку.

Важно! Чем существенней разница между забором и выбросом воздуха, тем эффективней работает природная вентиляция. Увеличить разницу можно, установив трубу, высота которой над уровнем крыши должна составлять более 50 см.

Для повышения интенсивности воздухообмена площадь приточных решеток может быть увеличена. Оптимальной считаются показатели, когда площадь решетки в 2 раза больше площади вытяжного отверстия. Естественная вентиляция в железном гараже создается регулированной: в теплое время года вентиляция должна открываться на максимум, на то месть в холодное время следует жалюзи решеток держать полузакрытыми. Не стоит полностью закрывать вентиляционные шахты, так как это поспособствует образованию конденсата в помещении.

Схема вытяжной вентиляции в железном гараже создается в соответствии с предварительными расчетами: на 1 м2 площади гаража отвечает 1,5 см диаметра воздуховода. К примеру, при площади гаражного помещения в 13 м2 диаметр вентиляционного канала составляет 195 мм: 13*1,5=195 мм. При установке двух вентиляционных труб этот показатель делится пополам, то есть диаметр одной трубы составляет 97,5 мм;

Механическая вентиляционная система

В том случае, когда естественная вентиляция не справляется со своими функциями устанавливается механическая система. Механизация воздухообменных процессов предусматривает монтаж приточно-вытяжных конструкций, с помощью которых воздушные массы принудительно подаются в металлический гараж и принудительно выводятся из него. Трубы механической вентиляционной системы устанавливаются так же, как и при монтаже естественной вентиляции. Установка вентиляторов осуществляется в оба канала, как в притяжной, так и вытяжной.

Кроме вентилятора для создания механической вентиляции используются:

  • флюгер-диффузор, который монтируется на приточной трубе;
  • дефлектор, устанавливаемый на вытяжной трубе.

Комбинированная вентиляция металлического гаража

В металлическом гараже без подвала, площадь которого незначительна, достаточно будет смонтировать комбинированную вентиляционную систему. Способ действия конструкции заключается в подаче воздуха естественным путем, при этом вывод воздушного потока обеспечивается по средствам осевого вентилятора.

Комбинированная система вентиляции предполагает установку вытяжного вентилятора

Совет! При комбинированной системе вентиляции гаража без погреба идеально подойдет бытовой вентилятор, мощность которого составляет 100 Вт. К примеру, модель СК-125С – установка которая обеспечит 10 кратный воздухообмен, что соответствует установленным нормам.

Что делать: в металлическом гараже появляется конденсат

Появление конденсата в виде капелек воды на стенах, потолке, а соответственно, и на автомобиле – явление опасное. Но с ним необходимо бороться, так как повышенная влажность приведет к быстрой коррозии металла, а соответственно к сокращению эксплуатационного периода самого автомобиля.

Конденсат в гараже может образовываться по двум причина причинам:

  • отсутствие отопления в гаражном помещении или некачественном его утеплении;
  • отсутствии вентиляционной системы или неверном ее монтаже.

Устранить образование конденсата самостоятельно не сложно, стоит лишь выполнить работы по утеплению гаража и смонтировать правильно вентиляцию. Если вентиляция в гаражном помещении есть и смонтирована она в соответствии с требованиями и нормами, тогда стоит задуматься о ее чистке. Возможно, в вентиляционную трубу попал мусор, который снижает эффективность всей системы. Вентиляционная система со временем способна загрязнятся пылью, маслянистыми отложениями, которые небезопасны для здоровья человека.

Совет! Отопление в металлическом гараже лучше всего размещать у стен ближе к полу. Тут все ясно – теплый воздух способен подыматься вверх, тем самым прогревая помещение и вытесняя холодные воздушные массы. А они в свою очередь будут выводиться с помощью вытяжных труб, размещенных в углах гаража.

Обслуживание вентиляции

Вентиляция любой конструкции периодически должна прочищаться

Выполнив монтаж приточно-вытяжной вентиляционной системы в гараже можно надолго забыть об воздухообмене, но, к сожалению, не навсегда. Рано или поздно вентиляционные каналы загрязняться и потребуется их чистка:

  • проведение наглядного осмотра внешних элементов вентиляции. Выполнить осмотр можно с помощью обычного зеркала: сняв решетку, заглянуть в воздуховодный канал, используя зеркало;
  • выполнение процедуры очищения с помощью механических действий и специальных химических средств, направленных на устранение пыли и маслянистых отложений.

Только свободный поток воздуха, поступающего в закрытое помещение, способен обеспечить полноценный воздухообмен. Чистить систему вентиляции необходимо один раз в год. Такой простой процесс позволит всегда иметь свежий воздух в гараже.

Установка приточно-вытяжной системы вентиляции в металлическом гараже должна проводиться в обязательном порядке, так как она является важным правилом хранения автомобиля в гаражном помещении.

ventkam.ru

Как сделать вытяжку в гараже

Наличие правильно организованной вентиляции в ванной комнате позволяет обеспечить в помещении гаража нормальный микроклимат для хранения в нем автомобиля и всех принадлежностей. Неправильно обустроенная вентиляция способствует повышению или снижению влажности в помещении, вследствие чего возникает коррозия или появляется неприятный запах. О том, как правильно сделать вытяжку в гараже рассмотрим далее.

Оглавление:

  1. Самодельная вытяжка для гаража: рекомендации по обустройству вентиляции
  2. Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции
  3. Комбинированная вентиляция: установка вытяжки в гараже
  4. Особенности и принцип работы принудительной системы вентиляции
  5. Вытяжка для гаража своими руками: технология обустройства вентиляции
  6. Вытяжка в гараже, схема обустройства комбинированной вентиляции
  7. Вытяжка для гаража для покраски автомобилей

Самодельная вытяжка для гаража: рекомендации по обустройству вентиляции

Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений. На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.

Различают три основных вида вентиляционных систем в гаражном помещении:

  • вентиляция естественного типа - принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
  • механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
  • комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.

Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.

Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению. Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:

1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.

2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.

3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.

Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.

Как сделать вытяжку в гараже: особенности обустройства естественной вентиляции

Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.

Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:

  • отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;
  • на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.

Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.

Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.

Принцип работы данной системы и воздухообмен основывается на данных утверждениях:

  • воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
  • интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.

Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:

  • в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
  • если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
  • данная система требует постоянного ухода и чистки от пыли, паутины и мусора.

Комбинированная вентиляция: установка вытяжки в гараже

Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство - вытяжной электровентилятор. Существует несколько их вариантов:

  • осевые - устанавливаемые на стенах;
  • кровельные - монтируемые на крыше.

Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже своими руками.

Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.

Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

Особенности и принцип работы принудительной системы вентиляции

Механическая или принудительная система вентиляции, практически не имеет недостатков, кроме высокой стоимости ее обустройства. В любое время года, при любой температуре воздуха в помещении с такой вентиляцией будет комфортная атмосфера.

Особенно, если гараж находится в подвальном помещении, то для его вентилирования подойдет только данный тип вентиляции.

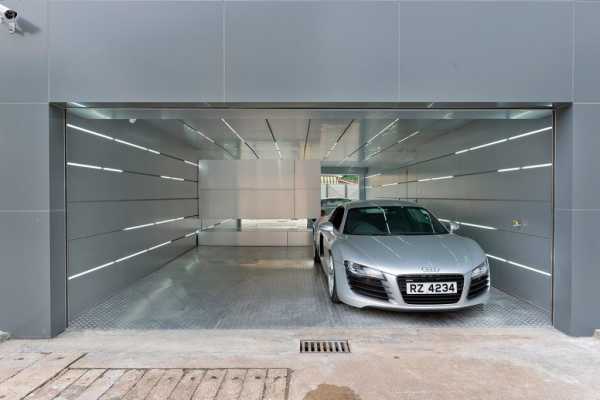

Вытяжка в гараже фото:

Для обеспечения работоспособности данной системы требуется наличие двух модулей:

  • приточного механизма, в его составе есть наличие фильтра, калорифера и вентилятора;
  • оборудования вытяжного назначения - отличается оборудованием в виде одного канального механизма или двух вентиляционных.

Воздух, находящийся в приточном механизме, нагревается, а затем производится его очистка системой фильтрации. Далее он попадает на механизм распределения воздуха по системе. Осевой вентилятор выводит грязный воздух на улицу, а очищенный - попадает в помещение. Возможен вариант монтажа канальных воздуховодов, которые способствуют равномерному распределению воздуха в гараже.

Кроме того, принудительная вентиляция обеспечивается монтажом системы моноблочного типа, которая состоит из двух блоков, функционирующих в роли вытяжки, которая обрабатывает и поставляет воздух в помещение. При наличии на моноблоке рекупетарота в форме пластин, он работает более экономично.

Вытяжка для гаража своими руками: технология обустройства вентиляции

Для выполнения работ потребуется наличие:

  • перфоратора;
  • болгарки;
  • герметика;
  • стальных или пластиковых труб;
  • стальных решеток;
  • вентилятора.

Если в гараже имеется погреб, то более дешевым и простым вариантом обустройстве вентиляции является оборудование вентиляционной системы естественного типа. Для этого, следует выполнить ряд действий:

1. Определите площадь помещения, в котором будут проводиться работы. Это нужно для того, чтобы определить диаметр вытяжных отверстий. На двадцать квадратных метров, необходимо установить воздуховод диаметром 30 см. В таком случае, рекомендуется монтировать две трубы, диаметр каждой из которых составляет 15 см.

2. Трубы следует установить в ранее проделанные в стенах отверстия, расстояние между полом и трубой 100-120 мм. При проведении работ в кирпичном или бетонном гараже, потребуется применение перфоратора.

3. После изготовления приточных отверстий следует черед установки вытяжки в гараже. Место ее расположения чаще всего находится в стене в подпотолочном пространстве на расстоянии от потолка в 100-120 мм. Для проделывания отверстия следует использовать тот же перфоратор. Труба, устанавливаемая в отверстие должна выходить за пределы крыши минимум на пол метра, таким образом, улучшается воздухообмен в гараже.

4. На следующем этапе работы следует заполнить все пустоты, образовавшиеся после установки труб, с помощью герметика. Учтите, что герметик должен быть высокого качества, так как с его помощью нужно соединить материалы разного состава.

5. Кроме того, на воздуховоды монтируют специальные решетки, защищающие их от грязи и насекомых. Во избежание попадания атмосферных осадков в вытяжную систему, над ней сооружается конструкция в виде купола.

6. Учтите, что эффективность работы данной вентиляции обеспечивается только в то время, когда температура воздуха извне не превышает 15 градусов. В противном случае, потребуется монтаж специальных устройств, обеспечивающих принудительную циркуляцию воздуха.

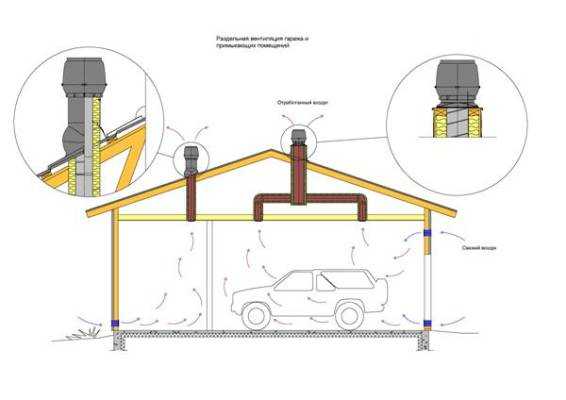

Вытяжка в гараже, схема обустройства комбинированной вентиляции

Начальный этап проведения обустройства вентиляционной системы комбинированного типа, такой же как и при обустройстве естественной вентиляции. В составе системы присутствует наличие разного рода вытяжек, приточных воздуховодов, труб и двух или более отверстий. Однако, отверстие для подачи и забора воздуха располагаются в любом, удобном для этого месте.

Учтите, что данный тип вентиляции позволяет обеспечить циркуляцию воздуха в гараже не только в летнее, но и в зимнее время года. При выборе вентилятора для системы, лучше остановить свой выбор на устройствах с низкой шумопроизводительностью, хорошей мощностью, высокими показателями энергоэффективности.

Вытяжка для гаража для покраски автомобилей

В процессе постоянной работы в гаражном помещении в воздухе присутствуют разного рода вещества, так как гараж является замкнутым пространством в нем необходимо обустроить хорошую вентиляцию.

Если гаражное помещение используется для покраски автомобилей, но требуется также система обогрева воздуха, поступающего в него из улицы зимой.

Предлагаем ознакомиться с основными вентиляторами, устанавливаемыми в гараже для покраски:

1. Вентиляторы канального типа - способны создать большое давление для циркуляции воздуха в системе. При этом, при установке такого вентилятора, необязательно проделывать под него большое отверстие.

2. Осевой вентилятор - нуждается в проделывании под него большого отверстия, которое немного портит внешний вид стен. Данные типы вентиляторов отличаются хорошими качествами производительности.

3. Вентиляторы радиального типа - наименее популярный из-за высокой их стоимости. Но, в то же время, такие типы вентиляторов достаточно эффективны в гаражах, в которых производится покраска автомобилей.

Предлагаем рассмотреть инструкцию по монтажу канального вентилятора:

  • данный тип вентилятора отличается наличием двух отверстий, каждое из которых имеет разный диаметр;
  • в процессе монтажа потребуется наличие хомутов, воздуховодов, предпочтительно гофрированных, пластиковых крепежей;
  • сначала следует проделать отверстие в стене, в него монтируется воздуховод;
  • для работы потребуется наличие перфоратора, молотка и зубила;
  • установите пластиковую насадку крепеж на отверстие воздуховода, установите вентилятор на него;

  • соедините вентилятор и гофру при помощи хомутов;
  • сделайте еще одно отверстие, для компенсации вытяжки, с противоположной стороны.

Вытяжка в гараже видео:

strport.ru


.
