Как выбрать дифференциальный автомат
Перед тем, как начать обсуждение непосредственно выбора дифференциального автомата, хотелось бы объяснить, почему эта тема настолько важна. Итак, почему стоит выбрать именно такой автомат? Естественно, главным преимуществом является защита от сверхтоков и токов утечки. Такое устройство защищает человека от воздействия электрического тока. В данной статье мы и рассмотрим вопрос: как выбрать дифференциальный автомат правильно.

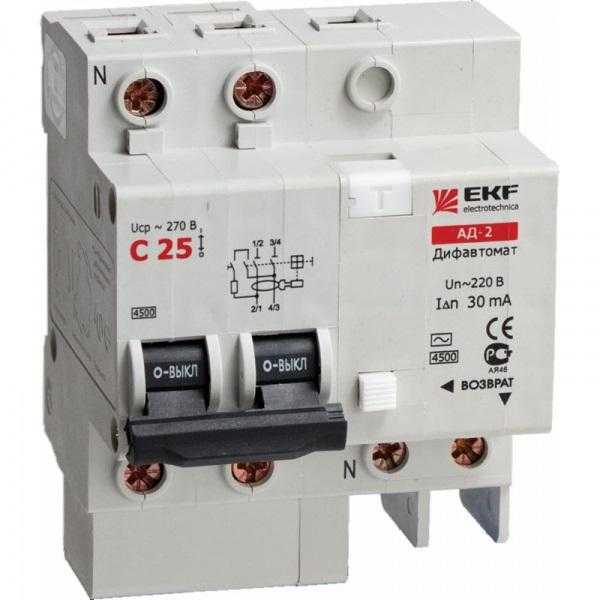

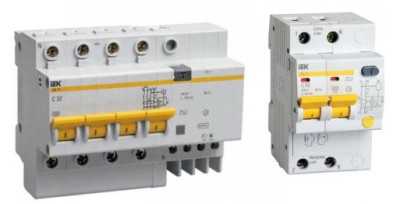

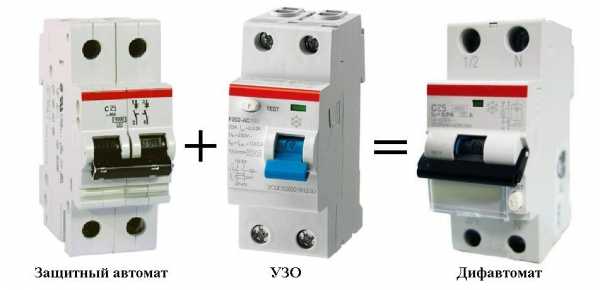

Что такое дифференциальный автомат
Если все это сказать проще, то в одном устройстве собраны все необходимые защиты от тока. Важным преимуществом такого автомата являются его габариты. Сочетание нескольких функций в одном устройстве дает возможность компактного размещения и легкого монтажа устройства в распределительной доске. В общем, дифференциальный автомат обходится дороже, чем приборы для защиты от отключений. Но бывают нечастые случаи, когда такой автомат еще й экономит средства.
Какие же отличия дифференциального автомата и прибора защиты от отключений, ведь даже визуально их сложно отличить? Все очень просто, прибор защиты от отключений устанавливается для защиты от воздействия электрическим током, а дифференциальный автомат служит защитой для сети от замыканий и перегрузки. Чтобы дополнить свои знание прочитайте: выбор дифференциального автомата по полюсам .
Преимущества дифференциального автомата ясны, теперь рассмотрим, какой дифференциальный автомат лучше.

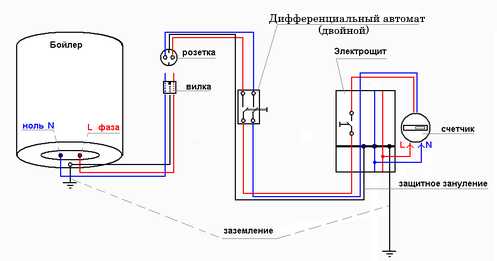

Схема подключения дифференциального автомата

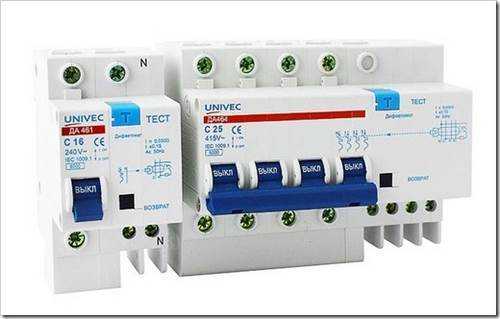

Как выбрать дифференциальный автомат по фазности
Все аппараты для защиты выбирают с упором на фазность сети. Если дифференциальные автоматы трехфазные, то они имеют полюс нулевого проводника и три для присоединения фаз. Такой дифавтомат располагает немалыми размерами и для него необходимо 6-7 модулей. Бывают разработки, в которых для дифференциальных автоматов необходимо 2-4 модуля. Хотя стоит отметить, что дифференциальный автомат занимает на порядок меньше пространства, в отличие от других автоматов.
Как выбрать дифференциальный автомат по номинальному напряжению
Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.
Номинал дифавтомата и параметры расцепителей
Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.
Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.
Сквозной ток
Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.
Как выбрать дифференциальный автомат по классу и типу
Есть два вида токов утечки – АС и А. Первый реагирует только на утечки синусоидального тока, второй – постоянного. К примеру, для питания бытовой техники и электроники лучше всего использовать приборы защиты от отключений с типом А, ведь АС, скорее всего, принесет мало пользы.
Присутствие реле напряжения
Схема подключения дифференциального автомата имеет точно такие же требование к подключению, как и прибор защиты от отключений. То есть, к сети нужно подключить фазу и «ноль». Они обязательно должны работать, чтобы функционировал встроенный прибор защиты, нужно постоянное питание для блока дифференциальной защиты. Простыми словами, при отсутствии напряжения дифзащита срабатывать не будет. Читайте: как подключить УЗО.
В идеале рабочим должен быть как нулевой рабочий проводник, так и фазный. В худшем варианте допускается повреждение фазы, но никак не «ноля». Если не работает нулевой проводник, защита функционировать не будет из-за отсутствия электрического питания.
Для избегания подобных ситуация большинство автоматов идут с реле напряжения – он и есть защитой от повреждения «ноля». Контакты такого реле необходимы для размыкания.
Если же такой блок не входит в автомат, лучше его установить, чтобы контролировать ситуацию.
Как выбрать дифференциальный по изготовителю
Выбор дифференциального автомата – это как раз тот случай, когда экономить и покупать дешевые и неизвестные устройства не стоит. Участились ситуации, когда начали появляться подделки, вовсе не выполняющие свои основные функции, но и при визуальном осмотре, не имели всех необходимых компонентов.
Этот прибор отвечает за полную безопасность и работоспособность электрической сети. Следовательно, такой прибор просто не может быть сомнительного качества. Поэтому, лучше приобрести уже проверенный автомат у проверенного производителя, а не «вестись» на низкую стоимость.
Выбор дифференциального автомата особенности
Все дифференциальные автоматы оснащены тестовой кнопкой для проверки его работоспособности. Не стоит пренебрегать безопасностью и провести тестовую проверку утечки тока. Перед тем, как устанавливать автомат, нужно понимать, какими возможностями он обладает. Также необходимо подсчитать общее число потребителей, питающихся от сети. Такая ясность будет полезной при выборе дифавтомата и поможет избежать отклика устройства по причине чрезмерной перегрузки сети.
Также не стоит подключать дифференциальные автоматы абсолютно во все сети. В основном их ставят на розетки и линии из кабелей. Очень часто дифзащитой не оснащают электрические плиты или линии для освещения.
Не воспринимайте услышанное, как призыв пренебрегать защитой для таких линий, но когда в щите ограниченное место, то лучше использовать его рационально. Для подключения обычных кабельных линий для электрической плиты либо систем освещения можно использовать стандартный автоматический выключатель. Но никак не стоит игнорировать, к примеру, розетки в спальне.
Также ответственно стоит подойти не только к выбору дифференциального автомата, но и к его установке – ведь при некачественной установке защита может не сработать, и человек попадет под воздействие электрического тока.
Какой дифференциальный автомат лучше видео:
Пять главных отличий между УЗО и дифавтоматом
Для многих людей слова дифавтомат и УЗО ни о чем не говорят. Но приходит время замены электропроводки в доме или начинается строительство дачи и специалисты постоянно упоминают о них, о необходимости защиты от поражения электрическим током, и предлагают разные варианты. Вот тут владельцу дома нужно сделать выбор, причем правильный. Ему хочется получить надежную защиту от электрического тока за приемлемые деньги, без переплаты и излишнего оборудования. Для этого надо немного разобраться с приборами, их назначением, отличиями, достоинствами и недостатками. Понять, в чем разница между дифавтоматами УЗО, будет полезно любому начинающему электрику.
Назначение устройств защитного отключения
УЗО обеспечивает защиту изоляции электропроводки и предотвращает возникновение пожара. А человека оно предохраняет от воздействия электрического тока при прикосновении к частям устройств, на которых имеется фазное напряжение.
УЗО срабатывает на дисбаланс токов в фазном и нулевом проводах защищаемой электросети. Это бывает, когда происходит пробой изоляции и появляется дополнительная утечка. Протекание тока через не предназначенные для этого материалы может привести к возгоранию. В зданиях с ветхой электропроводкой пожары от повреждения изоляции случаются довольно часто.
Другой опасный случай – это прикосновение к токоведущим частям приборов, которые в нормальном состоянии не должны быть под напряжением. Ток начинает протекать на землю через человека, минуя нулевой провод. Автоматический выключатель в таком случае не сработает, так как для отключения ему необходимы токи как минимум в десятки ампер. Для жизни человека опасны токи, начиная с 30 мА и выше. Способность устройства защитного отключения реагировать на 10-30 мА является надежной защитой от воздействия электричества.
Следует знать, что УЗО, не обеспечивает защиту от сверхтоков, это основное отличие УЗО от дифавтомата. В ситуации, когда стоит только УЗО и происходит короткое замыкание, устройство не среагирует, при этом может еще и само сгореть. Отдельно, без автоматического выключателя, оно не используется.
Если стоит вопрос, что выбирать – УЗО или дифавтомат, – надо понимать, что вместе с УЗО в цепь обязательно придется устанавливать автоматический выключатель.
Назначение дифференциального автомата
Дифавтомат используется для предохранения электрической сети от перегрузки, короткого замыкания и утечек. В дополнение к возможностям УЗО он выполняет функции автоматического выключателя.
Бывает так, что человек присоединяет к одной розетке удлинитель с пятью, шестью дополнительными розетками, а через них подключает несколько мощных приборов. В таких обстоятельствах перегрев проводников неизбежен. Или, допустим, при включении электродвигателя заклинило вал, обмотка начинает греться, через какое-то время происходит пробой, с последующим коротким замыканием проводов. Чтобы это избежать, устанавливается дифавтомат. Если превышение тока значительное, то дифавтомат в течение нескольких секунд, не дожидаясь пока расплавится изоляция, отключит линию, тем самым предотвратив пожар.
Быстрота отключения дифавтомата зависит от того, во сколько раз протекающий ток превышает номинальный для данной линии. При многократном превышении вплоть до короткого замыкания мгновенно срабатывает электромагнитный расцепитель. Если протекающий по линии ток превышает номинальный более чем на 25%, то примерно через час устройство отключит линию, сработает тепловой расцепитель. Если превышение будет больше, то отключение произойдет гораздо раньше. Время срабатывания можно определить по время-токовым характеристикам, дающимся на каждый прибор.

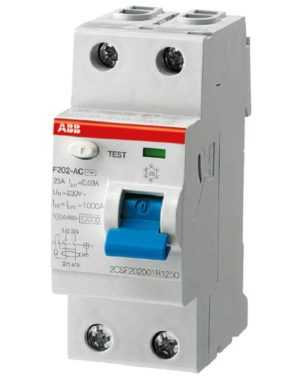

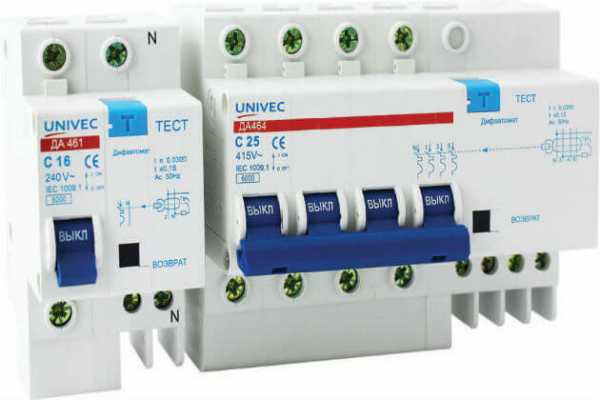

Внешний вид
Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

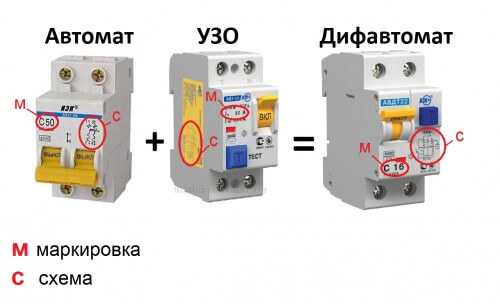

Внешне дифференциальные автоматы отличаются от УЗО:
- по надписям на лицевой панели;
- маркировке;
- функциональной схеме.

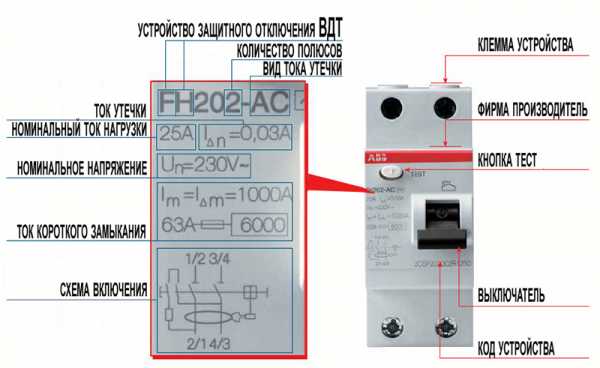

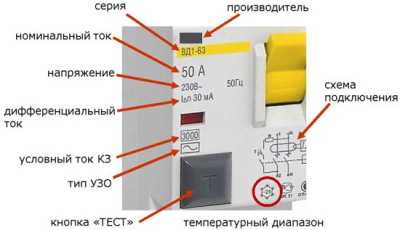

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.
Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.
Обозначение номинального тока
Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.
Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство. Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.
Функциональная схема
На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.
На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.
Другие различия
Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.
Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.
Размеры и ремонтопригодность
Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках. Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.
Подключение
Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.
Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу. Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.
Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.
Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке. Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.

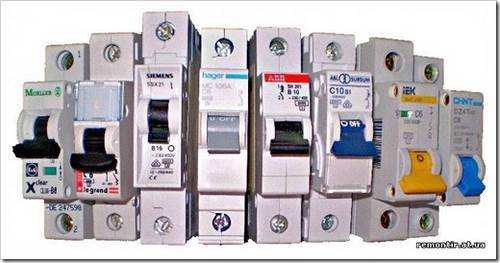

Рейтинг лучших производителей автоматических выключателей
19.03.2015 32 комментария 71 258 просмотров
Тема нашей сегодняшней статьи – рейтинг производителей автоматических выключателей отечественного и зарубежного рынка. Далее мы расскажем, какой фирме лучше отдавать предпочтение при выборе автомата, а также предоставим читателям сайта Сам Электрик. лидирующие бренды, которые занимаются производством автоматики для бытового и промышленного применения. Также будет предоставлен краткий обзор лучших АВ эконом-класса, которые чаще всего применяются в доме и квартире.

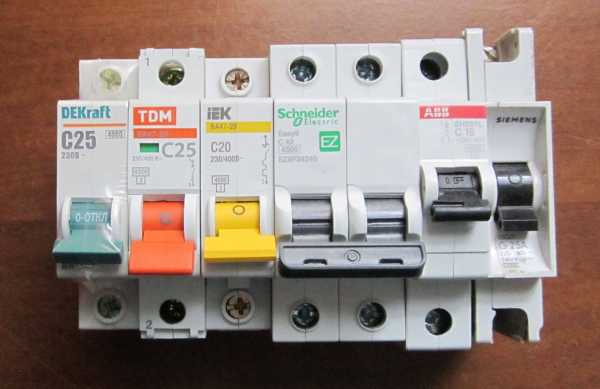

Обзор брендов
Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

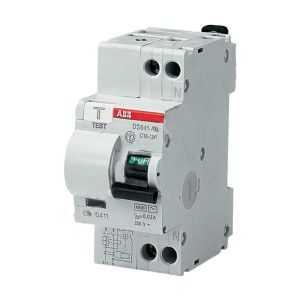

- ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.
- Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.
- Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.
- General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.
- Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.
- Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.
Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

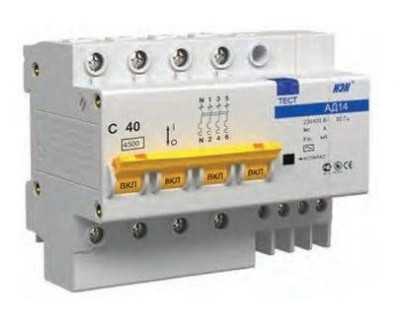

- КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.

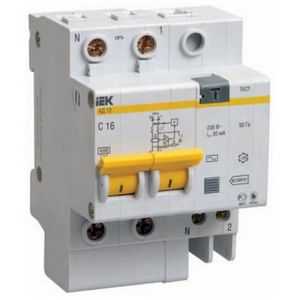

- IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.
- Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.
- DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.
Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.
Наш рейтинг
Итак, мы перечислили все наиболее популярные отечественные и зарубежные фирмы, которые занимаются производством данных устройств. Теперь хотелось бы предоставить собственный рейтинг производителей автоматических выключателей.
Единственное, что хотелось бы уточнить – данный рейтинг производителей электрических автоматов не совсем удобный, чтобы на его основании выбрать автоматический выключатель для дома по фирме. Тут уже Вы должны первым делом решить, сколько денег Вы можете выделить на защитную автоматику для домашней электропроводки. Даже у таких компаний, как ABB есть своя серия бюджетных моделей невысокой стоимости. Если Вам нужно купить автомат эконом-класса, рекомендуем все равно отдавать предпочтение надежности – брендам Легранд, АББ и Шнайдер Элетрик. Для сторонников российской продукции можем посоветовать DEKraft, т.к. на форумах мы не встретили массу негативных отзывов по поводу данной фирмы!
Рекомендуем также просмотреть видео урок, на котором наглядно демонстрируется сравнение автоматических выключателей разных производителей:
Вот и все, что хотелось рассказать Вам о компаниях, специализирующихся на выпуске защитной автоматики. Надеемся, что Вы сделаете правильный выбор и воспользуйтесь нашим рейтингом автоматических выключателей!
Я бы так разместил топ:
ABBSchneider ElectricIEK
MoellerLegrandКЭАЗ
Не работал:КонтакторGeneral ElectricSiemensDEKraft
Что меня удивляет — убеждение некоторых товарищей, что европейские бренды непременно изготавливают на заводе в Германии, Франции и т.д.))) По факту — практически все — Китай. Одни изделия — более качественные, другие — полный шлак.Поэтому часто не вижу смысла переплачивать за европу сомнительного качества.
Нравится( 0 ) Не нравится( 0 )
ну не знаю по поводу Китая, заказываю сам всегда в Германии и беру только Schneider Electric и никогда шлака не встречал, есть минусы конечно, дабы получить хорошую цену надо закупать больше тысячи евросов
Нравится( 0 ) Не нравится( 0 )
Я бы распределил так:1. Siemens2. ABB3.Hager4.Moeller5.Legrand6.Eaton,КэАЗ,Контактор, IEK (не Home серии).Остальные:EKF серии Proxima, Chint, Dekraft, Светозар, Viko, ASD- вполне нормальные автоматыGeneral Electric ничего не могу сказатьSchneider Electric только «высших» серий, iC60N не подводил, но неоправданно дорого, а вот Домовой я бы поостерёгся рекомендовать, Easy9 вообще, если и сравнивать то только в одном ряду с TDM и EKF Basic, IEK Home и тот чуть лучше будет.
Нравится( 0 ) Не нравится( 0 )
Источники: http://vse-elektrichestvo.ru/elektroprovodka/uzo-i-avtomaty/vybrat-differencialnyj-avtomat.html, http://evosnab.ru/oborudovanie/avtomatika/otlichija-uzo-i-difavtomata, http://samelectrik.ru/rejting-luchshix-proizvoditelej-avtomaticheskix-vyklyuchatelej.html
electricremont.ru
Какой дифавтомат выбрать для дома
Прежде, чем говорить о выборе дифференциального автомата, следует пояснить, чем этот вопрос заслужил такую популярность. Чем хороши именно дифференциальные автоматы? Конечно, тем, что дифавтомат – это устройство, обеспечивающее линии не только защиту от токов перегрузки и сверхтоков короткого замыкания, но и защиту от токов утечки, то есть, защиту от поражения человека электрическим током.
Другими словами, одно устройство обеспечивает весь спектр необходимых защит. Это очень удобно, поскольку позволяет сэкономить пространство в распределительном щите и упростить монтаж. В некоторых случаях достигается еще и экономия денежных средств, но это относительно, поскольку качественный дифференциальный автомат может оказаться дороже, чем отдельно взятые автомат обычный и устройство защитного отключения (УЗО).
Итак, чем хорош дифавтомат, ясно. Осталось определиться с тем, как его выбрать.
Как и любой другой аппарат защиты, дифавтомат следует выбирать, исходя из фазности сети. Трехфазные дифы имеют три полюса для подключения фаз и один полюс для нулевого рабочего проводника. Трехфазный диф по понятным причинам отличается большими габаритами и занимает шесть-семь модулей. Однофазные дифы могут занимать два-четыре модуля, в зависимости от исполнения. Однако в любом случае дифавтомат займет намного меньше места, чем обычный автомат и УЗО вместе взятые.
2. Номинальное напряжение
Хотя в общем случае промахнуться бывает трудно: три фазы – 380 вольт, а одна фаза – 220 вольт. Но все же редкие неприятные исключения бывают, и на номинальное напряжение аппарата следует обращать внимание.
3. Характеристика расцепителей и номинал автомата
Коль скоро диф – это тоже автоматический выключатель. то он, конечно, тоже имеет характеристику. отображаемую буквой латинского алфавита перед числом, обозначающим номинал по токовой нагрузке. Что касается бытовых сетей, то здесь традиционно самыми популярными являются автоматы характеристики С.
Например, для розеточной сети подойдет дифавтомат характеристики С16 (реже С25). Для сетей освещения используются автоматы С6 или С10. Реже применяются автоматы характеристики В. В качестве вводных общедомовых или квартирных выключателей часто используются автоматы С50, С63, С80 и С100.
4. Номинал по току утечки
Это характеристика устройства защитного отключения, имеющегося в составе дифавтомата. Номинальный ток утечки обозначается символом «дельта» и числом, указывающим собственно ток утечки с буквами mA (миллиампер). Для защиты розеточных и осветительных сетей обычно применяются дифы с номиналом 10-30 мА. Чаще всего групповые сети защищаются аппаратами на 30 мА, а одиночные розетки – на 10 мА. Вводной дифавтомат может иметь встроенное УЗО на 100-300 мА.
5. Тип или класс встроенного УЗО
Давно известно, что существуют УЗО типа АС, реагирующие только на синусоидальный (переменный) ток утечки, и есть УЗО типа А, реагирующие на утечки постоянного тока в устройствах, имеющих электронные преобразователи. Все это касается и УЗО, встроенных в дифавтоматы. Таким образом, для линий, питающих компьютеры, телевизоры и даже стиральные машинки, желательно использовать дифавтоматы именно со встроенным УЗО типа А, поскольку тип АС может просто оказаться неэффективным.
6. Наличие/отсутствие защиты от обрыва нулевого проводника
Это очень любопытный момент. Дело в том, что для работы встроенного УЗО необходимо электрическое питание блоку дифференциальной защиты. Это питание берется именно со ввода аппарата. То есть, чтобы сработала дифференциальная защита дифавтомата, необходимо, чтобы в сети было напряжение.
Это значит, что в порядке должны быть и нулевой, и фазный рабочие проводники. При этом, если отсутствует «фаза» — тогда и бог с ним, ведь и току утечки взяться неоткуда. Иное дело, если оборван ноль. Тогда оставшаяся «фаза» может стать причиной утечки, а встроенное УЗО уже не сработает по причине отсутствия электропитания.
Чтобы подобное явление было исключено, некоторые дифавтоматы имеют в своем составе блок защиты от обрыва нулевого проводника, который по своей сути является реле напряжения, чьи контакты работают на размыкание.
Если такого блока в составе дифа нет, то имеются все резоны самостоятельно установить на вводе реле напряжения для контроля над ситуацией.
7. Производитель дифавтомата
Сколь ни было бы сильным желание сэкономить, все же от приобретения дифов сомнительного происхождения лучше воздержаться. Хорошо известны случаи появления на рынке дешевых автоматов, которые при ближайшем рассмотрении даже и автоматами-то не являлись: не имели никаких расцепителей, кроме механического ручного.
Совершенно логично, что есть возможность приобретения и дифавтомата аналогичной конструкции. А ведь диф – это аппарат, функции которого зачастую никак не дублируются. То есть, безопасность электросети в целом остается на совести именно дифа. И он просто обязан быть качественным. Конкретных указаний по маркам и брендам давать не будем, но лучше все же приобретать аппараты в проверенных магазинах и не кидаться на чрезмерно низкие цены.
Каждый дифавтомат имеет в своем составе кнопку «тест», позволяющую проверить ее работоспособность, создав намеренную утечку тока. После установки аппарата всегда будет нелишним выполнить небольшую проверку, воспользовавшись этой кнопкой.
Кроме этого, следует помнить, что далеко не каждая линия в обязательном порядке подлежит оснащению дифференциальной защитой. Чаще всего дифавтоматы ставятся на кабельные линии штепсельных розеток, а также на общий ввод в противопожарных целях. Линии освещения и питания электрической плиты зачастую не оснащаются дифференциальной защитой.
Не то, чтобы это можно было воспринимать как руководство не ставить дифавтоматы на эти линии. Но можно принять во внимание и, например, при отсутствии достаточного места в щите, воспользоваться простыми автоматическими выключателями для сети освещения и кабельной линии электрической плиты.
Дифавтоматы, также как и УЗО, рекомендуются к установке в сетях, имеющих в своем составе защитный нулевой проводник РЕ. Это требование ПУЭ. В случае отсутствия защитного заземления сама защита от токов утечки может оказаться недостаточно эффективной и не спасти человека от поражения электрическим током.
Дифавтоматы и УЗО важно не только правильно выбрать, но и без ошибок подключить. О том как это правильно сделать описано в этой статье: Схемы подключения УЗО и дифференциальных автоматов. Следите за публикациями на нашем сайте!
Электрик Инфо — электротехника и электроника, домашняя автоматизация, статьи про устройство и ремонт домашней электропроводки, розетки и выключатели, провода и кабели, источники света, интересные факты и многое другое для электриков и домашних мастеров.
Информация и обучающие материалы для начинающих электриков.
Кейсы, примеры и технические решения, обзоры интересных электротехнических новинок.
Вся информация на сайте Электрик Инфо предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет. Сайт может содержать материалы 12+
Перепечатка материалов сайта запрещена.
Советы по выбору дифференциального автомата для дома и квартиры
Требования безопасности обустройства электрических сетей, предназначенных для частного дома, квартиры или для дачи, предусматривают установку и подключение двух видов защиты. Первая — от короткого замыкания (КЗ) и контроль по токовой нагрузке. Вторая — защита жизни и здоровья человека от поражающего воздействия электричества в случае соприкосновения с токоведущими частями электрооборудования, а также в случаях токовых утечек. В обоих случаях защититься можно, подключив в щитке дифференциальный автомат. Однако чтобы аппарат работал правильно, нужно с пониманием подойти к выбору его характеристик. Далее мы расскажем, как выбрать дифавтомат по мощности и току утечки.
Какие бывают аналоги?
Функции защиты от короткого замыкания и токовых перегрузок выполняют электрические автоматы (АВ), давно вытеснившие из обихода пробковые предохранители. Срабатывание по токовым утечкам обеспечивают изделия, сравнительно недавно ставшие обязательным элементом электрических сетей, получившие название устройства защитного отключения (УЗО ). В последнее время особую популярность приобретают дифференциальные автоматы, обладающие защитными функциями, как от коротких замыканий, так и от токов утечек. Человек, особенно не искушенный в вопросах электротехники, порою не может решить, что выбрать в качестве защиты электрооборудования электрической сети, дифференциальный автомат или сочетание автоматического выключателя и УЗО.
На вопрос, в пользу какого оборудования сделать выбор, однозначного ответа нет, потому что и дифавтомату, и устройству защитного отключения свойственны, как преимущества, так и недостатки. В конечном счете, все зависит от конкретных обстоятельств. В одной из своих статей мы рассматривали вопрос, что выбрать: дифференциальный автомат или УЗО .
Когда рационально выбирать дифференциальный автомат?
Существует ряд факторов, свидетельствующих в пользу установки УЗО, но бесспорным остается одно из важнейших преимуществ выбора дифавтомата – это экономия места для установки оборудования в распределительном щите. Высокая степень энергонасыщенности жилья современного человека требует соответствующего уровня защиты оборудования от токов коротких замыканий, перегрузок по мощности, а также надежной электробезопасности. Особое внимание следует обустройству и выбору защиты от токовых утечек, предназначенной для стиральной машины, электрокотла, водонагревателя, бани, ванной комнаты и насоса.
При проектировании схемы электрической сети необходимо учесть, что УЗО, подключенное в цепь каждого из вышеперечисленных потребителей, необходимо обеспечить защитой от короткого замыкания и перегрузок по току, то есть на каждый УЗО потребуется установка автоматического выключателя. В итоге может получиться так, что для этого не будет хватать места на din-рейке щитка. Выбор дифавтовтомата, сочетающего в себе функции АВ и УЗО позволяет более рационально использовать электрический щит.
Критерии выбора
Отдав предпочтение дифавтомату, необходимо внимательно отнестись к процессу его выбора. Первоначально необходимо ознакомиться с рабочими характеристиками изделия.
Номинальное напряжение и фазность. Правильно выбрать дифференциальный автомат в соответствии с необходимыми параметрами не сложно. Аппараты, предназначенные для работы в однофазной сети (220 В), снабжены тремя клеммами подключения, дифавтоматы для трехфазных сетей (380 В) снабжены четырьмя полюсами. Номинальное рабочее напряжение указывается в паспорте и маркируется на корпусе изделия.
Токовый номинал и характеристика. Для того чтобы обеспечить качественную работу дифференциального автомата, важно правильно выбрать токовый номинал и характеристику. Информация об этих параметрах обозначается буквой латинского алфавита и цифрой, например, С25, что означает, аппарат характеристики С, при номинальном рабочем токе 25 А. Самыми ходовыми дифавтоматами для квартир и частных домов являются изделия характеристики С. При выборе дифференциального автомата по мощности рекомендуется придерживаться значений указанных в таблице:
Ток утечки. Обозначается значком «дельта» с числом, соответствующим величине номинального тока утечки в миллиамперах. Правильно выбрать дифавтомат по току утечки помогут данные второй таблицы:

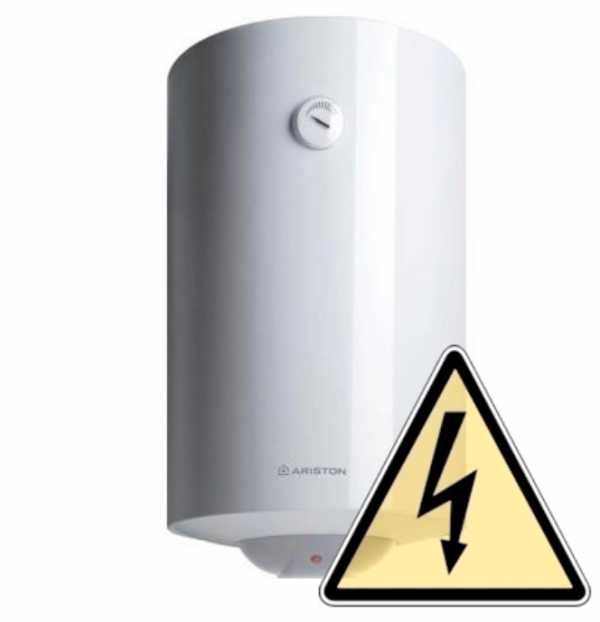

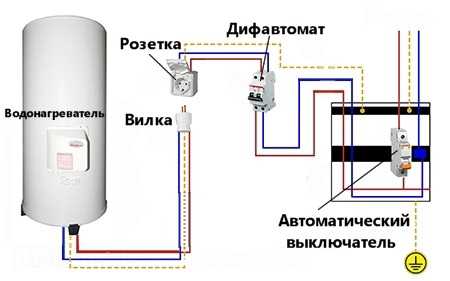

Важно! На водонагреватель, стиральную машинку, ванную комнату либо баню нужно выбирать аппарат, который срабатывает при 10 мА. На групповую линию достаточно выбрать характеристику в 30 мА, если вы решили разделить электропроводку на группы. На ввод в частный дом, для защиты от возникновения пожара рекомендуется ставить дифавтомат на 300 мА, а в квартирах достаточно использовать аппарат, рассчитанный на 100 мА.
Класс УЗО. Встроенные в дифференциальный автомат УЗО, подразделяются на два класса:
- А – срабатывающие в результате воздействия утечек постоянного тока. Для подключения в сеть потребителей бытовой электроники следует выбрать УЗО данного класса
- АС – отключают дифавтомат при появлении в сети и на электрооборудовании утечек переменного тока.
Защита от обрыва нулевого проводника. Часть дифавтоматов укомплектована блоками отключающими потребителей при обрыве нулевого провода. Обустраивая защиту оборудования от утечек тока, целесообразно выбрать именно такое изделие. Еще одна важная характеристика — время отключения (обозначается, как Tn). Оно не должно быть более 0,3 с.
Для человека неуверенного в том, что он сам сможет выбрать дифавтомат, рекомендуется делать приобретение в торговых предприятиях с высокой репутацией, в которых следует обратиться за помощью квалифицированному консультанту. С ним можно обсудить вопросы приемлемой цены и в пользу какой фирме-производителю дифференциальных автоматов следует отдать свой выбор.
Напоследок рекомендуем просмотреть полезное видео по теме:
Вот мы и рассмотрели, как выбрать дифавтомат по мощности и току утечки. Надеемся, предоставленная информация помогла вам разобраться в выборе подходящего дифференциального автомата для дома, дачи либо квартиры!
Рекомендуем также прочитать:

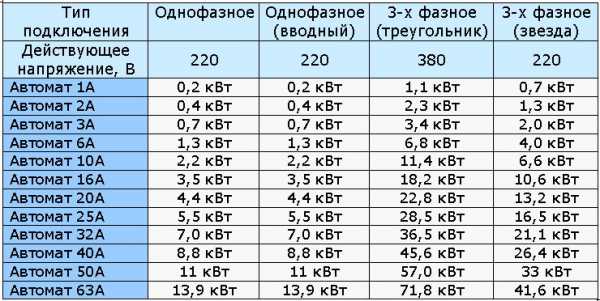

Выбираем дифференциальный автомат по мощности
Для специалистов, или пользователей, уже имеющих опыт по выбору автоматов защиты и УЗО (устройств защитного отключения) выбор дифференциального автомата (дифавтомата ), совмещающего эти два защитные приборы, не составляет большого труда – они разделяют на два этапа весь процесс.
дифавтомат на 220 Вольт
Сначала определяются с требованиями защиты электросети по параметрам, свойственным УЗО, а именно: рассчитывают ток утечки IΔn и выясняют тип тока потерь (A, AC, B, S, G). Потом вычисляют показатели предельной нагрузки сети и выясняют характер пусковых токов подключаемых устройств, для определения номинального тока In защитного автомата и его времятоковой характеристики (B, C, D).
По имеющимся параметрам выбирают соответствующий дифавтомат, согласно остальным критериям, имеющим отношение к обоим электротехническим изделиям: количество фаз, номинальное напряжение, температурный режим, предельный ток короткого замыкания (КЗ), степень защиты.
Начинающим электрикам нужно для начала коротко напомнить принцип работы УЗО и защитного автомата. – составляющих дифавтомат (выключатель дифференциального тока автоматический, АВДТ).
Выбрать по параметрам, свойственным УЗО
Принцип действия подробно описан в соответствующих разделах, коротко стоит упомянуть, что во вторичной обмотке дифференциального трансформатора (датчика утечки) создаётся электродвижущая сила, которая инициирует срабатывание электромагнитного реле задвижки отключающего механизма устройства напрямую, или с помощью дополнительного усилителя, питающегося от напряжения сети.
В этом случае нужно осознавать, что при обрыве ноля электронная система усиления не сработает. Также она уязвима при значительных колебаниях напряжения. При выборе дифавтомата нужно учитывать этот нюанс, усилитель на корпусе обозначается треугольником.
Дифференциальные трансформаторы в данных изделиях очень чувствительны и реагируют на ток, который существенно ниже опасного для человека значения в 100 мА, а весь размыкающий механизм срабатывает настолько быстро, что человек ощущает небольшой испуг и лёгкий шок, абсолютно не травматический для организма.
Дифференциальные автоматы, как и УЗО, являющиеся их частью, выпускаются с номинальными дифференциальными токами IΔn различных значений: 10 и 30 мА для защиты от поражения; 100, 300, 500мА для обеспечения пожарной безопасности силовых линий проводки. Данное обозначение IΔn и его эквивалент в миллиамперах электрики называют уставкой.
Согласно ПУЭ 7.1.83 уставку рассчитывают исходя из протяжённости линий и потребляемой нагрузки электроприборов, если IΔn не указан в их паспорте. По длине фазного провода ток утечки IΔL = 0,01мА на каждый метр его длины L. По нагрузке ток потерь IΔP = 0,4А на каждый ампер потребляемого суммарного тока IΣ электроприемников.
Суммарная утечка: IΔΣ =0,4* IΣ +0,01*L. Вышеупомянутый пункт ПУЭ требует также, чтобы IΔn дифавтомата в три раза превышал IΔΣ, то есть IΔn = 3* IΔΣ = 3*(0,4* IΣ +0,01*L). Для облегчения выбора существует таблица:
Таблица выбора тока уставки для дифавтомата и УЗО
Исключением из этих правил является электропроводка на кухне, в ванной, сауне, бане – там уставка всегда должна быть 10мА.
Тип срабатывания
На корпусе дифавтомата имеется ещё один символ, унаследованный от УЗО – его тип, определяющий срабатывание при различном характере тока утечек:
- АС – переменный IΔn¬, обозначается – синусоидой, применяем для систем освещения, электронагревательных приборов, электродвигателей;
- А – переменный и постоянный пульсирующий IΔn¬. Символ: Многие производители бытовой техники указывают именно этот тип защитного устройства в паспорте своих изделий.
- В –¬ переменный и постоянный сглаженный IΔn ¬ используемый в промышленных установках;
- S – выборочность (селективность) срабатывания устройства защиты, благодаря задержке во времени 0,1-0,5 с. Применяется для обеспечения многоуровневой селективной защиты;
- G – то же, что и S, но селективность определяется меньшим временем задержки: 0,05-0,09 с.
Выбрать по параметрам автомата
В случае короткого замыкания в проводке, размыкание цепи в автомате происходит благодаря воздействию тока на электромагнитный расщепитель, в котором обмотка реле притягивает якорь, механически связанный с отключающим механизмом.
При продолжительных перегрузках отключение происходит из-за нагревания превышающим номинальное значение током биметаллической пластины, которая меняя форму под воздействием тепла, давит на защёлку расщепляющего механизма.
Такое конструктивное решение даёт возможность подключения электроприборов (электродвигателей, трансформаторов, блоков питания ), имеющих большие стартовые токи запуска, уменьшающиеся до нормального значение при выходе прибора на номинальный режим работы.
Номинальный ток и время-токовая характеристика
Данный параметр, указываемый на корпусах автоматов и дифавтоматов в амперах, означает тот предел нагрузки, при которой устройство не отключится. Существует понятие: «условный ток не отключения», на практике означающий, что выключатель сработает только при превышении данного тока в 1,13 раза от номинального, указанного в паспорте.
Это видно из время-токовой зависимости автоматов (зелёная линия на графике внизу), которая определяет временные рамки для периода срабатывания защиты в зависимости от степени превышения номинального тока.
Данные время-токовые характеристики обозначаются латинскими буквами обозначающими, что мгновенное расщепление произойдёт при такой кратности номинального тока:
Данные обозначения наносятся перед значением номинального тока на корпусе дифавтоматов.
Для примера ниже приведен график время токовой характеристики для самого распространённого типа С:
Две линии графика означают работу в горячем состоянии (слева) и в холодном (справа). Пунктирная линия обозначает автомат до 32А. Рассмотрим, как он сработает при двукратном превышении номинала. В горячем состоянии на отключение потребуется от десяти секунд, в холодном около 200с.
В реальности это время зависит от температуры уже работающего автомата.
При превышении номинала в три раза отключение произойдёт в течение 2 – 40с, в пять раз: 0,05 – 12с, в десять: 0,01 – 3с. При дальнейшем увеличении видно, что дифавтомат отключится менее 0,05с в любом состоянии. Исходя из данной характеристики, выбирают соответствующий параметрам дифавтомат для защиты электроустановок определённым типом запуска.
Все вышеперечисленные параметры дифавтоматов можно узнать у продавцов–консультантов, или самостоятельно прочитать их на корпусе.
Приобретая изделия авторитетных изготовителей, нужно внимательно проверять наличие паспорта, опасаясь подделок.
Похожие статьи
Таблица подбор сечения провода по мощности
Переменный и постоянный ток
Источники: http://electrik.info/main/electrodom/818-kak-vybrat-differencialnyy-avtomat.html, http://samelectrik.ru/sovety-po-vyboru-differencialnogo-avtomata.html, http://infoelectrik.ru/vybor-kommutacionnoj-apparatury-dlya-montazha/vybiraem-differencialnyj-avtomat-po-moshhnosti.html
electricremont.ru
Как выбрать дифференциальный автомат
Дифференциальный автомат – это устройство, объединяющие функции УЗО и автоматического выключателя (по типу "два в одном"). Устройство предназначено для защиты человека от поражения электрическим током в случае прикосновения к токоведущим частям или поверхности оборудования.
Благодаря высокому быстродействию, дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей.
Дифференциальный автомат срабатывает в обоих случаях - как при утечке тока на землю, так и при коротких замыканиях и перегрузке. Подобно устройствам УЗО, дифференциальные автоматы выпускаются рассчитанными на разный рабочий ток и на разный ток утечки. Выгодным применение такого автомата оказывается в случае, когда на установку двух отдельных устройств в электрощиту не хватает места Часто стоимость раздельно поставляемых УЗО и автоматического выключателя ниже, чем для заменяющего их дифференциального автомата - все зависит от марки автомата.
Выбор дифференциального автомата не так и прост, как может показаться на первый взгляд. Чтобы подобрать подходящее устройство, следует руководствоваться несколькими правилами, которые помогут это сделать.
Прежде всего, выбирать дифференциальный автомат следует, учитывая расчетный ток и суммарный ток утечки. Специалисты рекомендуют отдавать предпочтение тем дифференциальным автоматам, которые имеют максимальную отключающую способность. Для оконечных диффавтоматов такая максимальная способность составляет 3000 А, а для групповых – 6000 А. Примером такого устройства может служить “Автомат дифференциального тока 6мод. DS204 AC-C20/0,03″.
При выборе электронного дифференциального автомата необходимо также обратить внимание на то, имеет ли такое устройство защиту от обрыва нулевого проводника. В случае обрыва нулевого проводника, диффавтомат будет бесполезен, если не имеет такой защиты, так как потеряет напряжение питания.
Специалисты рекомендуют устанавливать в электрической сети несколько дифференциальных автоматов. В идеале, на каждую ветвь потребления тока должен приходиться диффавтомат с соответствующими параметрами. Поэтому, выбирая дифференциальные автоматы, следует делать выбор исходя из того, для какой части сети будет предназначено конкретное устройство.
Правила выбора дифференциального автомата
Выбор дифференциального автомата следует производить тогда, когда точно известны параметры электрической сети, для которой он будет предназначен. В идеале нужно знать не только напряжение внутри сети, но и мощность всех входящих в нее электрических приборов. В противном случае есть риск, и очень большой, что такое устройство будет подобрано неправильно, а значит, оно не будет должным образом защищать электрические устройства и человека.
Основные параметры, на которые следует обратить внимание при выборе дифференциального автомата, это:
- Номинальное напряжение. Показатель номинального напряжения показывает для электрической сети с каким напряжением предназначен данный дифференциальный автомат. Диапазон рабочих напряжений для таких устройств варьируется в пределах от 230 В (однофазная сеть) до 400 В (трехфазная сеть).
- Номинальный ток. Показатель номинального тока наиболее точно характеризует ту электрическую сеть, для которой подходит конкретно этот дифференциальный автомат. Подбирая дифавтомат, не следует отдавать предпочтение устройству с более высоким, чем у конкретной электрической цепи, показателем номинального тока. Так как в этом случае устройство просто не сработает в нужный момент и не отключит электрическую сеть во время ее перегрузки.
Примером может служить устройство “Автомат дифференциального тока DSH941R C16 30мА тип АС (ABB) “ , которое предназначено для работы в электрической цепи с номинальным током в 16 А. Данный аппарат зачастую устанавливают для защиты стиральных машин.
www.electric-magazin.ru
Как выбрать дифференциальный автомат? Советы, сравнения и рекомендации от специалистов.
Продолжают идти ожесточённые дискуссии среди профессионалов и электриков-любителей в отношении применения дифференциальных автоматов, а так же традиционных УЗО.
Дифференциальный автомат – это не что иное, как совмещённый УЗО и автоматический выключатель в одном устройстве. Он занимает гораздо меньше места в щите, по сравнению с раздельным монтажом.
Защита от поражения электрическим током
Означенный аппарат может весьма оперативно отключить сеть от питания, если будет замечено короткое замыкание в цепи или пробой изоляции на корпус оборудования. Как и традиционные УЗО, диффавтоматы рассчитаны на конкретную величину тока утечки.
При её достижении аппарат будет выключен. Однако это произойдёт лишь в том случае, если нулевой провод будет корректным образом подключён к аппарату.
Критерии, которые необходимы для выбора корректного диффавтомата:
- расчётный ток;
- ток утечки;
- наличие защиты нулевого провода от обрыва
В случае обрыва нулевого провода, на электрический автомат перестанет подаваться питание. Следовательно, он выйдет из строя и не будет осуществлять необходимую защиту персонала.
Профессионалы говорят о том, что диффавтомат должен быть установлен на каждую ветвь электрической сети. Естественно, все они будут разными, так как разные ветви обеспечивают потребителей различной мощности.
Суммирование общего количества потребителей системы
Выбрать диффавтомат корректно можно лишь в том случае, если хозяин совершенно точно представляет себе количество электрических потребителей в квартире, а так же их суммарную мощность.
Кроме того, при выборе особое внимание уделяйте на показатель напряжения, на которое рассчитан аппарат. Сегодня в России доступны два вида: 230 В и 400 В (одна и три фазы соответственно).
Номинальный ток – это тоже весьма полезная характеристика, которая позволит подобрать аппарат, наилучшим образом подходящий для конкретной электрической сети.
Помните! При выборе ни в коем случае не стоит приобретать диффавтоматы с запасом по номинальному току. В этом случае в экстренных ситуациях он попросту не сработает (не выполнит своё прямое предназначение).
Смотрите также:
На видео будут сравнены диффавтомат, а так же его составные отдельные аналоги – УЗО и выключатель:
По материалам: http://energodrom.ru/protection/avdt
euroelectrica.ru
Как выбрать дифференциальный автомат | Справочник строителя
Выбор дифференциального автомата не так и прост, как может показаться на первый взгляд. Чтобы подобрать подходящее устройство, следует руководствоваться несколькими правилами, которые помогут это сделать.
Прежде всего, выбирать дифавтомат следует, учитывая расчетный ток и суммарный ток утечки. Специалисты рекомендуют отдавать предпочтение тем дифференциальным автоматам, которые имеют максимальную отключающую способность. Для оконечных дифавтоматов такая максимальная способность составляет 3000 А, а для групповых – 6000 А. Примером такого устройства может служить “Автомат дифференциального тока 6мод. DS204 AC-C20/0,03″.
При выборе электронного дифференциального автомата необходимо также обратить внимание на то, имеет ли такое устройство защиту от обрыва нулевого проводника. В случае обрыва нулевого проводника, дифавтомат будет бесполезен, если не имеет такой защиты, так как потеряет напряжение питания.
Специалисты рекомендуют устанавливать в электрической сети несколько дифференциальных автоматов. В идеале, на каждую ветвь потребления тока должен приходиться дифавтомат с соответствующими параметрами. Поэтому, выбирая дифференциальные автоматы, следует делать выбор исходя из того, для какой части сети будет предназначено конкретное устройство.
Параметры выбора дифавтомата
Выбор дифференциального автомата следует производить тогда, когда точно известны параметры электрической сети, для которой он будет предназначен. В идеале нужно знать не только напряжение внутри сети, но и мощность всех входящих в нее электрических приборов. В противном случае есть риск, и очень большой, что такое устройство будет подобрано неправильно, а значит, оно не будет должным образом защищать электрические устройства и человека.Основные параметры, на которые следует обратить внимание при выборе дифференциального автомата, это:
- Номинальное напряжение. Показатель номинального напряжения показывает для электрической сети с каким напряжением предназначен данный дифференциальный автомат. Диапазон рабочих напряжений для таких устройств варьируется в пределах от 230 В до 400 В. При этом показатель минимального рабочего напряжения сети может быть значительно ниже. Пример устройства, которое предназначено для работы в электрической сети с номинальным напряжением в 400 В, это модель “Дифференциальный автомат DX 08033 AC 63A-300мА 400В 3Р+N(Legrand)”.
- Номинальный ток. Показатель номинального тока наиболее точно характеризует ту электрическую сеть, для которой подходит конкретно этот дифференциальный автомат. Подбирая дифавтомат, не следует отдавать предпочтение устройству с более высоким, чем у конкретной электрической сети, показателем номинального тока. Так как в этом случае устройство просто не сработает в нужный момент и не отключит электрическую сеть во время ее перегрузки. Примером может служить устройство “Дифференциальный автомат DX 07883 AC 6A-30мА 230В 1Р+N(Legrand), которое предназначено для работы в электрической сети с номинальным током в 6 А.
Строительный термин
Экспертиза (проверка) тарифов - жкх. независимая вневедомственная финансовая и технологическая экспертиза факторов, влияющих на формирование тарифов, а также производственно-технологической и финансово-экономической информации, представляемой хозяйствующими субъектами в целях экономического обоснования тарифов в сфере регулируемой деятельности. (МДС 13-13.2000)p-projector.com
Как выбрать дифференциальный автомат для бойлера
Вы опять сидите без горячей воды, потому что ваше коммунальное предприятие в очередной раз чинит теплотрассы, или уже второй месяц проводит «профилактику» для подготовки труб к отопительному сезону? Бойлер — выход из ситуации для многих, особенно для дачников. Ассортимент бойлеров огромен — можно выбрать по дизайну, цвету, и цене. Но помните, что правильное подключение играет не меньшую роль, чем покупка самого нагревательного оборудования. О том как правильно подключить нам объяснили в интернет-магазине, который уже более 12 лет работает в сфере электротехнических товаров — «АксиомПлюс».Содержание.1. Обязательно (!) устанавливайте дифавтомат для бойлера.2. Подключение бойлера «ответвлением» или «через отдельную линию».3. Как выбрать защиту для бойлера — или правильно сказать «от бойлера».4. Правильно выбранный номинальный ток — залог надежной работы.5. И последнее, на что стоит обратить внимание — производители. Видео-версия статьи
Подключение бойлера через дифференциальный автомат
Обязательно (!) устанавливайте дифавтомат для бойлера
Для этого есть ряд причин:
- Стальной бак корпуса — отличный проводник тока;
- Вода тоже проводник;
- Магниевый анод (металлический штырь с нанесенным на него слоем в 10-15 мм магниевого сплава) — защищает внутреннюю часть бойлера от коррозии, но улучшает проводимость тока;
- Накопление статического электричества;
- При длительном сроке эксплуатации может возникать коррозия, которая часто становится причиной утечки дифференциального тока.
Поэтому устанавливайте бойлер в недоступном для детей месте — не нужно лишний раз прикасаться к корпусу или вводить настройки. Следите за правильно выполненным заземлением и установкой дифференциального автомата, который защитит от «ударов» электрическим током, предотвратит пожар и защитит оборудование от короткого замыкания.
Подключение бойлера «ответвлением» или «через отдельную линию»
Для бойлера рекомендуется прокладывать отдельную линию и подключать его только в розетку с заземлением. Для такой прокладки вам придется потратиться на кабель и отдельный дифавтомат. Но если вы подключите водонагреватель как обычный электроприбор, то в случае перехода в аварийный режим обесточится вся квартира.Приготовьтесь к тому, что вам придётся сидеть в темноте, пока не найдёте причину аварии. Но вы же устанавливаете водонагреватель для того чтобы свести к минимуму неудобства и обеспечить комфорт всем домочадцам, а не создавать дополнительные проблемы? Поэтому, отдельная линия для него — правильное решение. Если у бойлера нет встроенного УЗО, то и подавно.
Как выбрать защиту для бойлера — или, правильно сказать, «от бойлера»
Дифференциальный автомат — это два устройства в одном: УЗО и автоматический выключатель, и каждый имеет свои особенности. В УЗО главное правильно подобрать ток утечки. Проследите, чтобы устройства располагались по принципу селективности — характеристики шли по возрастающей со стороны автомата бойлера. Тогда при аварии сработает то УЗО, которое ближе к месту утечки, а не вводное, и отключит только одну линию, а не обесточит весь дом. Для бойлера достаточно выбрать устройство дифзащиты с ΔI 30мА.
Скорость срабатывания — характеристика расцепления, бывает трёх видов:
-
- В — от 3 до 5×In — мгновенное срабатывание, подходит для бытовой техники без пусковых токов.
- С — от 5 до 10×In — имеет небольшую задержку срабатывания. Для оборудования с пусковыми токами.
- D — от 10 до 20×In — большая задержка, предназначено для мощного промышленного оборудования.
Для бойлеров выбирайте характеристику расцепителя В — этого вполне достаточно.Тип механизма предпочтительно выбирать электромеханический (дифференциальный автомат продолжает функционировать даже при обрыве нулевого провода) с типом А (чувствительный к синусоидальному переменному и постоянному току) или AC (переменному току).
Правильно выбранный номинальный ток — залог надежной работы
Существует миф, что нужно выбирать автоматические выключатели и дифавтоматы с большим запасом по номинальному току — мол, так надежнее, не будет перегруза и ложных срабатываний. И часто покупают для маломощных устройств автоматы на 32 А или на 40 А.Посмотрите на мощность вашего бойлера и выбирайте дифавтомат с номиналом в большую сторону. Но смотрите, чтобы запас не превышал 20%. Это важно, ведь при большом перевесе по номинальному току защита будет медленнее срабатывать (долго нагревается тепловой расцепитель). При КЗ, где уровень тока превышает в десятки раз допустимый, долгое срабатывание может иметь плачевные последствия.
Бойлеры не отличаются особой мощностью. Максимальная сила тока бытовой техники (которая встречалась нам) это 12 А. Поэтому дифференциального автомата с номинальным током в 20 А (ну максимум 25 А) будет достаточно для любого бытового бойлера. Но смотрите по вашему нагревательному оборудованию — помните про допустимый запас.
И последнее, на что стоит обратить внимание — производители
Настоятельно не рекомендуем покупать дешевую китайскую продукцию. Дифавтомат призван защищать не только оборудование, но и вашу жизнь, поэтому можно заплатить больше, и при этом спать спокойно, зная, что защита сработает в нужный момент и прослужит более 20 лет.
Рекомендуем выбирать что то из дифов Legrand, Hager, Eaton (Moeller), ABB, аргументируем это европейским качеством.
Чтобы долго не искать, дифференциальные автоматы по магазинам, вы можете отобрать их по всем характеристикам в «АксиомПлюс». Вам не понадобится много времени, ведь вы уже знаете все нужные параметры.
Подготовлено при информационной поддержке «АксиомПлюс».
Задавайте вопросы в комментариях ниже либо по почте. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!chonemuzhik.ru
Как выбрать дифавтомат | ЭлектроАС
Дата: 15 ноября, 2016 | Рубрика: Прочая ИнформацияМетки: дифференциальный автомат
Этот материал подготовлен специалистами компании "ЭлектроАС". Нужен электромонтаж или электроизмерения? Звоните нам!Современный человек находится в окружении электричества, и обилие приборов заставляет его думать о безопасности. Функцию защиты способен взять на себя дифференциальный автомат, сочетающий устройство защитного отключения (УЗО) и автоматический выключатель. Конструкция позволяет предотвратить:
- сетевые перегрузки;
- короткое замыкание;
- поражение током.
В электрике много тонкостей. Поэтому при покупке защитного устройства лучше не действовать самостоятельно, а советоваться со специалистами, как правильно выбрать дифавтомат для дома.
Главные параметры дифференциального автоматаГлавные параметры устройства:
- фазность;
- номиналы по напряжению, току утечки;
- класс УЗО;
- защита от обрыва нуля.
Выбрать дифавтомат по мощности — значит определить максимум силы тока, который он способен выдержать без отключения питающей сети. Сегодня востребованы приборы с потенциалом 230–400 вольт. В жилом секторе потребляемая мощность редко превышает 10 кВт, поэтому преобладают однофазные сети, имеющие напряжение в 220 вольт. На 380 вольт рассчитана трехфазная сеть. Для однофазной требуются двухполюсные дифавтоматы, для трехфазной — четырехполюсные.
Существенным для выбора дифференциального автомата является и показатель номинального отключающего тока. Если он составляет 10 мА на обособленных линиях и 30 мА на групповых, становится возможной защита человека от поражения электротоком. Для страховки домовладений и квартир от пожара применяются автоматы с током отключения 300 и 100 миллиампер соответственно.
Обыкновенно на лицевой панели дифавтоматов отображаются параметры, характеризующие возможности данного устройства. Номинал токовой нагрузки обозначается чаще всего буквой С с номиналом. Для розеток применяются дифы С16, для освещения — С6 или С10.
Символами обозначаются и типы устройств защитного отключения. Для дома предпочтительнее автоматы класса А. Они могут внедряться в любые контуры.
Актуальные моделиПостоянным спросом у отечественных потребителей пользуется дифференциальный автомат IEK (посмотреть можно по ссылке http://www.grinenergosnab.ru/tovari-list/avtomaticheskie-vyklyuchateli-iek/difavtomaty/) благодаря комплексу достоинств:
- возможность продолжать работу при значительном понижении напряжения в сети;
- хорошая износостойкость;
- доступная цена.
Разные модели позволяют оптимально выбрать защитные быстродействующие выключатели, отличающиеся компактностью и простотой установки. Основные серии дифов бренда IEK (посмотреть можно по ссылке http://www.grinenergosnab.ru/tovari-list/3-181/) — АД-12 и АД-14 — состоят из более чем 40 вариантов, приборы снабжены встроенными предохранителями от сверхтока. Соответствие ГОСТам делает устройства особенно популярными у профессионалов.
Зная стержневые характеристики дифавтоматов, решить, какой прибор и фирму выбрать в конкретном случае, не составит труда. Рынок предлагает широкий ряд защитной автоматики, а компетентные консультанты профильных магазинов обеспечивают покупателям необходимую помощь.
elektroas.ru
