Установка стальной ванны своими руками: подробная монтажная инструкция. Каркас для ванны стальной

как установить на ножки, кирпичи (+ видео фото)

Стальные ванны, занимающие промежуточную нишу между чугунными конструкциями и их акриловыми аналогами, пользуются большой популярностью среди широкого круга потребителей. Это легко объясняется тем, что стальные конструкции удачно сочетают в себе презентабельный внешний вид и высокие эксплуатационные качества.

Весомым преимуществом таких изделий перед чугунными и акриловыми моделями является их незначительный вес, благодаря чему установку стальной ванны можно выполнить своими руками. Но технология монтажа стальных ванн имеет свои особенности, которые мы рассмотрим более подробно.

Содержание статьи:

Подбор необходимых материалов

Установку и подключение к коммуникациям стальной ванны невозможно провести без монтажа сифона. В продаже встречаются полуавтоматические модели, оборудованные специальной шайбой, с помощью которой слив воды можно осуществлять без «заныривания» рукой: пробка сама поднимается, а вода сливается.

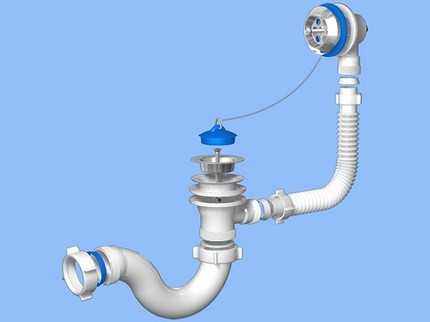

Полуавтоматические сифоны гораздо дороже обычных моделей, и затраты на их покупку оправдываются при установке ванн большой вместительностью

Некоторые сифоны дополнены металлическими выпусками, которые прикрепляют к переливу болтом. Они славятся более эстетичным внешним видом в сравнении с пластиковыми аналогами.

Но некачественные изделия при частом взаимодействии с водой способны быстро покрываться ржавчиной. Крепежные элементы, выполненные из подверженной коррозии материала, уже через пару лет эксплуатации способны «прикипеть» друг к другу так, что в случае необходимости открутить их будет практически невозможно.

Из материалов необходимо также подготовить:

монтажную пену;
изоленту;
силиконовый герметик;
водостойкую краску.

Относительно переливной трубы: лучше использовать гофрированный гибкий шланг. Если сравнивать внутренний размер гофрошланга с диаметром просвета жесткой трубы, то этот параметр при одинаковом наружном диаметре будет больше. Эта, казалось бы, мелочь способна снизить вероятность перелива через край.

Для проведения работ потребуются инструменты:

правило;
строительный уровень;
электродрель;
вилочный ключ;
электросварочный аппарат.

Некоторые «предмонтажные» правила

Установку стальной ванны своими руками можно начинать только после завершения работ по устройству пола. К этому моменту должна быть выполнена гидроизоляция, выровнен уровень пола и уложено напольное покрытие.

В старых домах пол в ванной делали с уклоном в 1-2% от двери, ссылаясь действующий СниП, согласно которому направление уклона располагали таким образом, чтобы сточные воды при отведении в каналы не пересекали проходы.

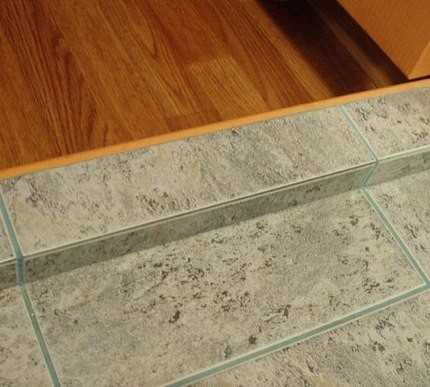

Современные действующие нормы требуют лишь наличие порога между ванной и коридором, который должен быть не ниже 2 см. Такое препятствие при площади комнаты в 3-4 кв.метра способно удерживать до 50 литров воды.

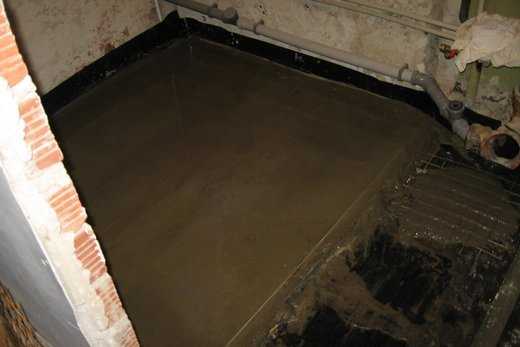

В идеале все же лучше обустраивать пол в ванной, предусматривая равномерный перепад уровней, который составляет 2 мм на каждый метр длины

Перед тем как установить стальную ванну необходимо проверить состояние канализационной системы. Обнаружив и исправив неполадки, вы предупредите себя от неприятностей после завершения монтажа, которые можно будет устранить лишь демонтировав систему.

Размещать конструкцию нужно так, чтобы иметь возможность без труда подключиться ко всем необходимым коммуникациям.

Стальные ванны прямоугольной формы чаще всего устанавливают на подставки, входящие в комплектацию изделия, материалом для их изготовления которых выступает оцинкованная сталь, обладающая повышенной устойчивостью к воздействию влаги

Модели нестандартной изогнутой формы нуждаются в более надежной фиксации, роль которой могут выполнить входящие в комплект опоры и дополнительно сооруженный каркас.

Изготовление дополнительного усиления

Стенки ванны под массой воды и тела, погруженного в нее, могут деформироваться. Поэтому при установке стальной ванны изготовление дополнительной конструкции по усилению точно не будет лишним. Материалом для изготовления каркаса могут выступить:

деревянные брусья сечением 20х100 мм;
оцинкованный профиль UD или SD сечением 20х40 мм;
металлические уголки 25 мм.

Расчет размеров конструкции

Размер и конструкция каркаса зависит от того, где будет располагаться ванна. Она может стоять отдельно либо же размещаться впритык к стене. Установка стальной ванны возле стены является более предпочтительной, поскольку такое размещение позволяет более равномерно распределять нагрузку.

Каркас представляет собой конструкцию на стойках, расположенных на расстоянии в 500 мм друг от друга, верхний пояс которой выполнен по периметру ванны

Планируя размещать ванну непосредственно у стены, со стороны примыкания к вертикальной поверхности можно отказаться от установки опорных стоек. В этом случае верхний пояс необходимо фиксировать к самой стене.

Выполняя обмерочные работы прямоугольных ванн, учитывайте, что наружный слой будет монтироваться заподлицо с лицевой грани бортика конструкции.

Установочной высотой считается размер 600 мм, но он может варьироваться в зависимости от размещения сантехнических приборов, а также особенностей систем коммуникации

Замерив габариты конструкции, прибавьте к полученному значению запас в 10%. Это существенно не скажется на затратах, но при этом позволит в дальнейшем предупредить возможные проблемы, связанные с нехваткой материала в случае его порчи.

Деревянные брусья или металлические уголки нарезают с помощью ножовки на элементы каркаса. Угол распила должен составлять 45°. При работе с деревянными заготовками прежде, чем приступать к установке стальной ванны, желательно покрыть элементы каркаса защитной эмалью. Предупредить коррозию металла поможет обработка элементов специальным грунтовочным составом.

Сборка и монтаж каркаса

Подготовленные элементы располагают на полу и проводят предварительную примерку. Деревянное основание конструкции крепят к полу с помощью анкеров или дюбелей. При выполнении каркаса из профиля металлические элементы соединяют посредством сварки.

К раме основания фиксируют вертикальные стойки. По короткой стороне ванны предусматривают всего по одной стойке, размещая их точно посредине отрезка.

Монтаж угловых опорных стоек не занимает много времени, но его необходимо выполнить максимально качественно, поскольку именно угловые стойки примут на себя нагрузку самой чаши, а также воды и веса человека

С помощью соединительных элементов собирают верхний пояс каркаса. Конструкция полностью будет повторять сборку нижней опоры. Нарезанные профили укладывают на угловые стойки и закрепляют при помощи сварки или саморезов.

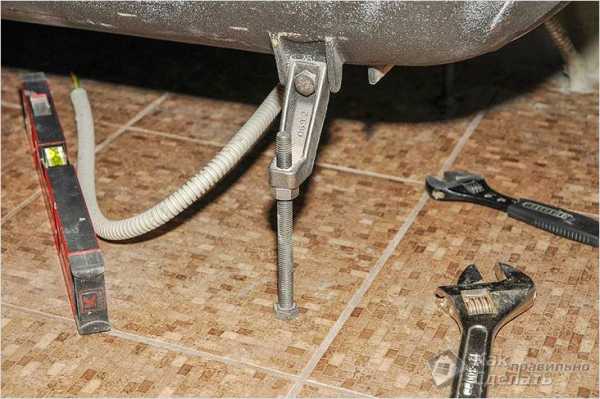

Регулировка ножек ванны

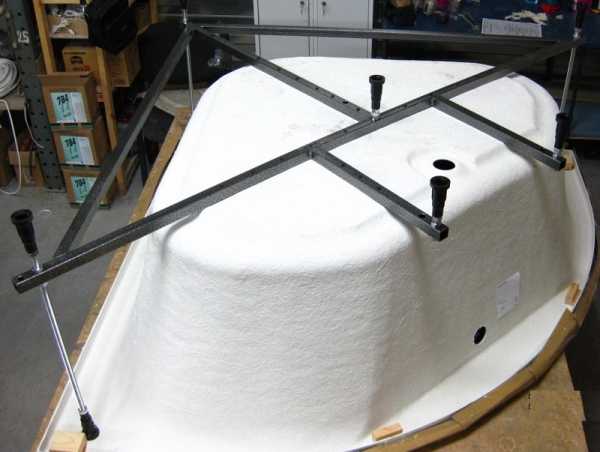

При установке ванны на каркас, собранный из металлических уголков, важно, исключить перекосы, обеспечив плотное прилегание по всей площади. Для этого на этапе монтажа каркаса выполняют регулировку ножек. Их поочередно подкручивают и, затягивая с умеренной силой, и прикрепляют к полу с помощью винтов.

При работе с регулировочным механизмом добивайтесь только горизонтальности плоскости: угол наклона днища чаши для быстрого стекания воды в сливное отверстие производителем уже предусмотрен

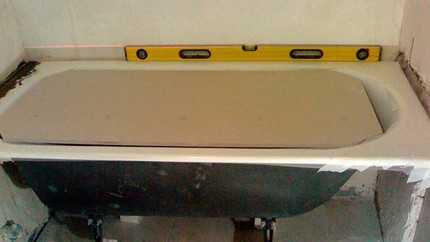

При выравнивании положения корпуса следует руководствоваться правилом, что лучше приподнимать опущенный угол, чем опускать приподнятый. Правило укладывают по диагонали ванны. На него кладут уровень, по которому и определяют горизонтальность плоскости.

Некоторые производители выпускают модели, оборудованные широкими опорами. Они прикрепляются к основанию с помощью двухстороннего скотча. Но, как показывает практика, этот механизм не так эффективен.

Отрегулировав ножки конструкции, остается только заделать зазоры между ванной и стеной.

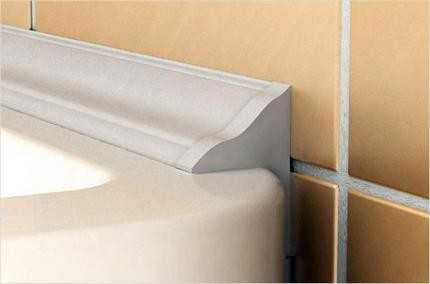

Широкие зазоры лучше оформлять декоративными пластиковыми плинтусами, приобрести которые можно в специализированных магазинах сантехнического оборудования

Узкие зазоры легко заделать силиконовым герметиком, клеем для плитки или монтажной пеной. Выполнив герметизацию швов, специалисты рекомендуют наполнить емкость водой и оставить ее в таком положении до момента полного застывания герметика.

Для придания месту стыка более презентабельного внешнего вида его оформляют тонким пластиковым уголком или покрывают влагоотталкивающим красителем.

Декорирование фермы – дело вкуса и возможностей. Для отделки можно смело использовать влагостойкие листы гипсокартона, пластиковые панели или кафельную плитку.

Утепление и шумоизоляция

Многие владельцы стальных ванн жалуются на то, что при наполнении емкости водой раздается сильный гул, который доставляет немало беспокойства. Исправить ситуацию можно, выполнив шумоизоляцию корпуса.

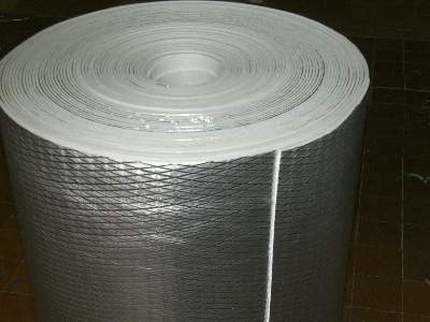

С целью понижения шума мастера рекомендуют использовать вспененные виды полимерных утеплителей, например, экструдированный пенополистирол

Экструдированный полистирол – это листовой пластик, состоящий из мелких ячеек и характеризующийся равномерной структурой. Он славится низкой теплопроводностью, отсутствием водопоглощения и высокими показателями прочности на сжатие. Полистирол часто покрыт металлизированным или фольгированным слоем.

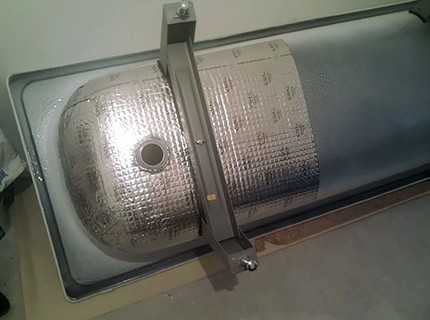

Проще всего работать с самоклеящимися матами. Изоляционный материал вырезают по размерам ванны, делая припуски по 2-3 см. Перед наклеиванием материала металлическую поверхность обезжиривают, протирая смоченной в спирте салфеткой. При приклеивании необходимо избегать образование пузырей. При появлении пузыря, не дожидаясь момента подсыхания клея, нужно проткнуть шилом или иглой мягкий материал, полностью выпустив воздух.

Листы экструдированного полистирола прикладывают к обратной стороне чаши, располагая клеевой стороной к металлу, и плотно прижимают в нескольких местах

Некоторые мастера предпочитают выполнять шумоизоляцию с применением технической пробки. Главное преимущество такого выбора – экологически чистый материал, который не выделяет технические испарения даже при наполнении ванны горячей водой. Покрытие, как и в предыдущем случае, наклеивают на обратную сторону чаши. После полного высыхания клеевой смеси ванну можно использовать по прямому назначению.

Если же говорить о теплоизоляционных свойствах стали, то тонкие стенки металла не способны этого обеспечить. Эта проблема легко решается путем обустройства теплоизоляции.

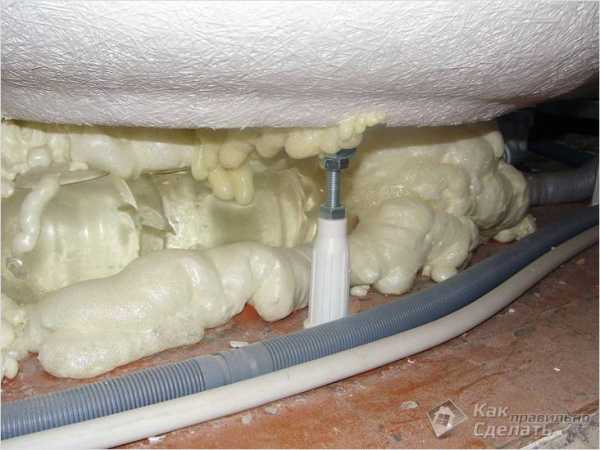

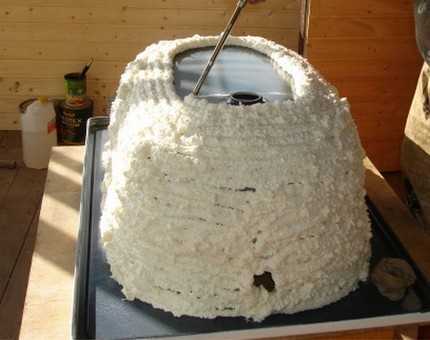

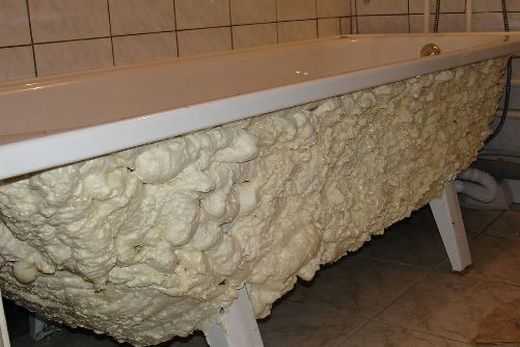

Монтажная пена – один из самых доступных и простых материалов, благодаря которому уровень теплоизоляции металлической конструкции можно увеличить в несколько раз

Для утепления допускается использовать любую монтажную пену. Работу выполняют в несколько этапов:

Подготовка. Ванну укладывают на ровную поверхность, застеленную отрезом полиэтилена, переворачивая дном вверх. Конструкцию фиксируют так, чтобы она не «ерзала» в процессе нанесения пены. Участки соединения со сливными патрубками оклеивают малярным скотчем.
Покрытие герметиком. На металлическую поверхность чаши наносят тонкую сетку герметика. Эти манипуляции позволяют увеличить надежность фиксации монтажной пены.
Нанесение пены. Пену наносят медленно, формируя на поверхности равномерный слой. Материал распределяют круговыми движениями начиная с края ванны и поднимаясь к центру. В процессе нанесения делают небольшие паузы, давая материалу подсохнуть и закрепиться на поверхности.

Ванну можно переворачивать на ножки и устанавливать на место только после полного затвердевания пены. Нанесенная строительная пена будет иметь достаточную пластичность, что особо актуально в процессе эксплуатации конструкции.

Наглядно этот процесс представлен в видео:

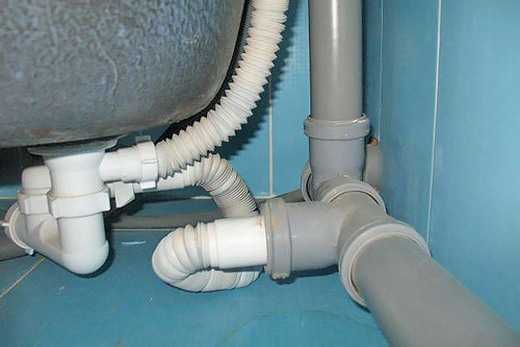

Подведение коммуникаций

Сборку стальной ванны необходимо выполнять согласно прилагаемой к ней инструкции. Выполняя монтаж ванны, нужно прикрепить сифон, установить воронку перелива, присоединить краны и состыковать трубы для оттока воды.

Для этого необходимо соединить гофрированную трубу и обвязку. Основные нюансы при подключении:

Резиновые прокладки перед монтажом обрабатывают силиконом.
Прокладку слива монтируют снаружи.
Прокладку между переливом и шлангом располагают конусом в направлении обвязки.
При наличии резьбовых соединений необходимо использовать фум-ленту.

Определить правильность соединения проще всего, наполнив емкость водой. Если нет протечек – работа выполнена правильно. Если же пробка плотно закрыта, но места соединения слива с трубой протекают, это свидетельствует о неправильной установке прокладки.

Соединив основные элементы системы, пока герметик не застыл, вилочным ключом нужно аккуратно затянуть все стыки, а после его застывания – проверить протечки

Убедившись в отсутствии протечек, спускают набранную воду, проверяя в этот момент соединение обвязки. При появлении протечки необходимо аккуратно подтянуть гайку.

Исправив все недочеты, нужно тщательно протереть сухой салфеткой все соединения обвязки. Чтобы выполнить контрольную проверку, устилают пол под трубой бумажными салфетками или туалетной бумагой. Сливное отверстие закрывают пробкой, а ванну наполовину заполняют горячей водой. После этого пробку извлекают из слива и спускают воду. Если за этот временной интервал бумага останется сухой – монтаж выполнен верно.

При монтаже металлических конструкций важно позаботиться о заземлении. В случае неисправности электропроводки велика вероятность появления на корпусе опасного для жизни напряжения. Для этого медный провод сечением 2,5 кв.мм крепят одним концом к ванне, фиксируя его винтом, а другим — к металлической конструкции. Не допускается заземлять корпус к трубам подачи воды или системе отопления.

И закончим полезными советами от мастеров — смотрите видео-ролик:

vannapedia.ru

Как укрепить стальную ванну чтобы не шаталась: способы крепления

В случае установки ванны из чугуна можно не заботиться о том, что она сдвинется с места. Но при установке ванны из стали, возникают некоторые трудности.

Основная проблема заключается в том, чтобы стальную ванну, которая представляет собой более легкую и гибкую емкость, установить как можно устойчивее. В нашей подборке мы рассмотрим, как своими руками устойчиво закрепить (укрепить) стальную ванну.

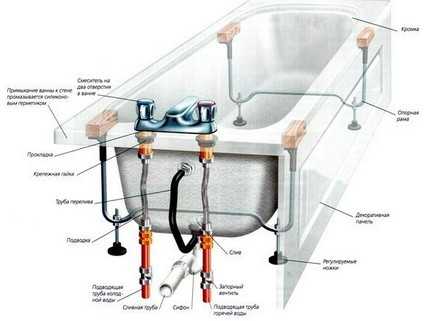

Как устроена стальная ванна

Прежде чем рассмотреть методы установки ванны, стоит рассмотреть ее устройство. Обычно на такой ванне нет специальных креплений, на которые можно закрепить ножки. Из-за этого в стальной ванне нет приспособлений, которые могут жестко зафиксировать чашу. Если все-таки на ванной есть приспособления для крепления ножек, под значительным весом человека стальная ванна может прогнуться, и в таком случае крепление может нанести повреждения эмали.

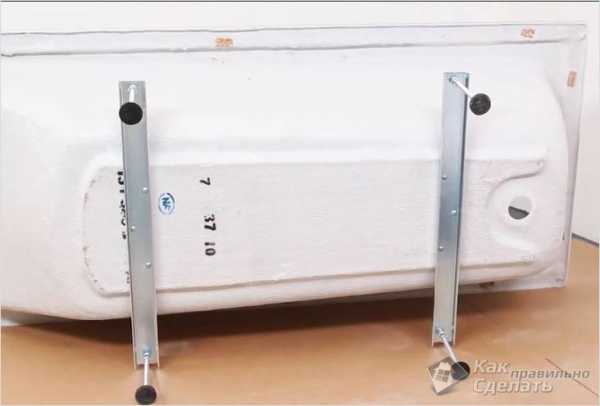

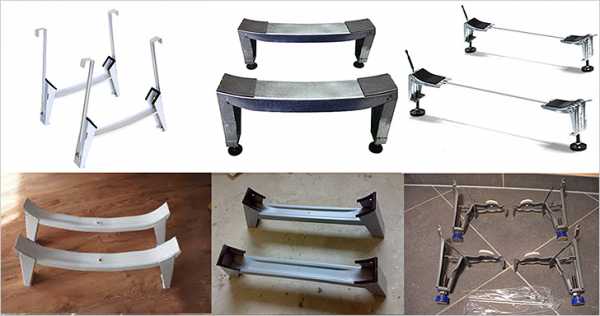

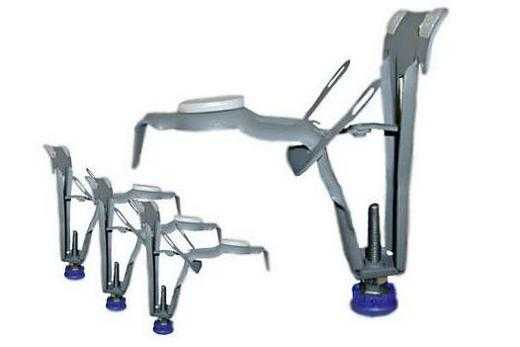

В комплекте с ванной производитель обычно предусматривает ножки, но их качество и конструкция не позволяет устойчиво зафиксировать стальную ванну. В этом случае можно дополнительно докупить самоклеящиеся ножки, которые подходят для всех типов ванн. Эта мера добавит некоторую устойчивость ванне.

Данный способ подходит в том случае, если ванна будет закреплена только с помощью ножек, без дополнительных приспособлений. Естественно, при установке такой стальной ванны на кирпичные подставки, ножки не понадобятся.

Способы крепления стальной ванны

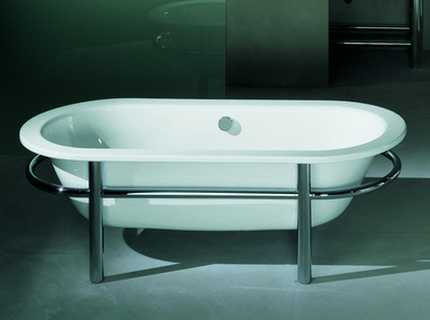

Если Вы планируете установить ванную обособленно, для ее устойчивого закрепления можно установить металлический каркас или сделать каркас из кирпичей. Затем все стороны ванны дополнительно обшиваются, для того чтобы скрыть установленный каркас. Этот вариант не подойдет в случае, когда для ванной комнаты планируется оригинальный дизайн.

Самое распространенное расположение ванны – это когда ванна расположена в нише между тремя стенками. В этом случае чашу ванны можно дополнительно прикрепить к полу или в стене.

Рассмотрим основные способы крепления для устойчивого положения стальной ванны:

Основа под чашу изготавливается из кирпича;
Каркас под чашу собирается из металлопрофиля;
Под чашу возводится подиум из кирпича или блоков;
Чаша крепиться к стенам.

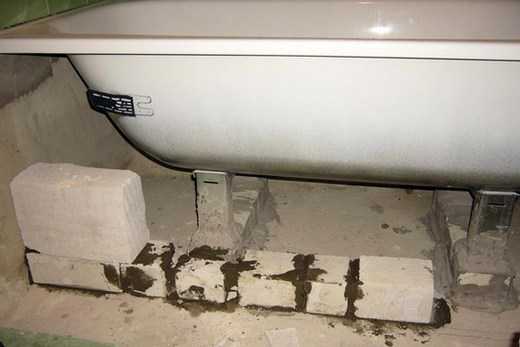

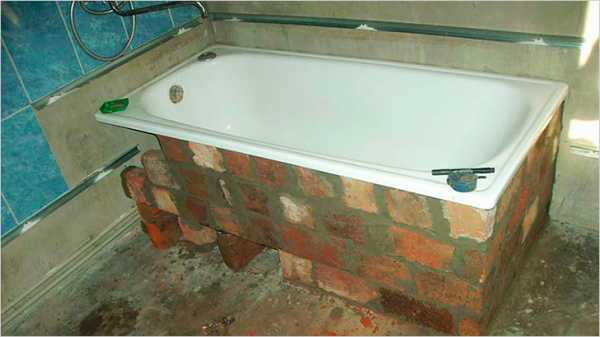

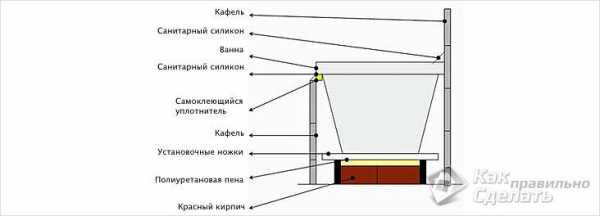

Кирпичное основание для стальной ванны

Желательно для основы под ванну использовать специальный влагостойкий и прочный кирпич, так как в ванной комнате обычно повышенный уровень влажности.

Кроме этого вес самой чаши и плюс наполненную воду требует надежного основания. Для выполнения этой работы потребуются некоторые инструменты: тазик для цементного раствора и кельма для кладки.

Рассмотрим порядок выполнения работ по устройству основания

Перед началом установки требуется заранее определить высоту будущего основания. Высоту борта ванны не стоит делать выше 70 см, в противном случае потребуется устанавливать ступеньки.

При установке основания на стандартной высоте понадобиться около 20 стандартных кирпичей, цемента марки М400 — 0,5 ведра, около 2-х ведер песка.

Перед началом выполнения кладки, стоит установить ванную предварительно на ножки в том месте и положении, где планируется ее устанавливать. Заранее необходимо проверить правильную установку сифона, отрегулировать необходимый уклон чаши к сливному отверстию. Место соприкосновения ванны со стеной стоит заранее отметить карандашом, чтобы иметь правильный ориентир. В месте установки основания замеряем расстояние от дна чаши до пола и цифры записываем, чтобы придерживаться нужных размеров.

После выполнения этих подготовительных работ ванну следует вынести.

Выполнение работ по кладке основания начинаем с приготовления цементного раствора. Цемент и песок смешиваем, понемногу доливаем воду. Воды потребуется столько, чтобы получившийся рабочий раствор был достаточно мягким. Чтобы цементный раствор сделать более пластичным, можно половину требуемого количества цемента заменить плиточным клеем. Для работы такой раствор более удобен и прочность после высыхания будет выше.

Теперь можно приступать непосредственно к кладке кирпича. Предположим, что расстояние от дна чаши до пола в задней части ванны 17 см, а в передней — 16 см. Ширина стандартной ванны составляет 70 см. Длина кирпичных ножке должна быть меньше ширины ванны, верхний кирпич в кладке должен не доходить до дна ванны где-то на 8-10 мм. Высота стандартного кирпича 7 см, то для нужной высоты кладки достаточно будет двух рядов: 7+7=14 см. Длина кирпича составляет 24 см, то для одного ряда кладки потребуется 2,5 шт.: 24+24+12=60 см. Так как расстояние до дна чаши 17-16 см, то по верху второго ряда потребуется положить еще по половине или четвертинке кирпича (напрямую зависит от формы чаши.

Важно! Приступать непосредственно к установке ванны можно по истечению двух дней, которые необходимы для того, чтобы раствор полностью схватился.

Теперь нам предстоит под чашу ванны подготовить подушку, под готовое кирпичное основание дополнительно улаживается слой раствора цемента, чтобы он как можно точнее повторил форму дна чаши. Слой цемента в центре должен быть больше 2 см, так как под действием тяжести раствор будет проседать.

В местах примыкания края ванны к стенам желательно добавить плиточного клея, уложив его по краю ванны в форме холмика.

Чашу ванны без ножек установить на подготовленную площадку и как можно плотнее прижать к стенам. Если излишки плиточного клей выступили на ванну, его необходимо быстро убрать, так как он очень быстро схватывается. Правильность установки ванны проверьте уровнем (должен быть небольшой наклон в сторону слива). Для этого подровняйте чашу в необходимом направлении. Под ванной также могут появиться излишки раствора, которые свалятся с поверхности основания. Раствор следует вернуть на исходную поверхность, а излишки выбросить и не забудьте протереть пол от остатков цемента.

Обратите внимание! В случае, когда ванна длинная, можно дополнительно положить еще одну кирпичную опору посередине чаши.

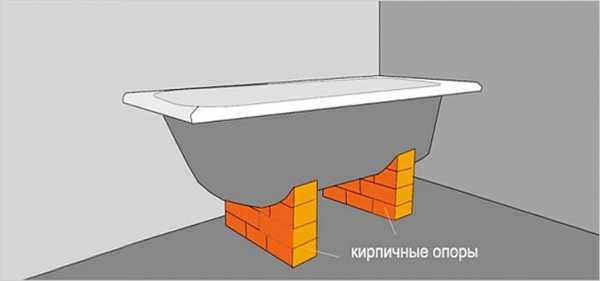

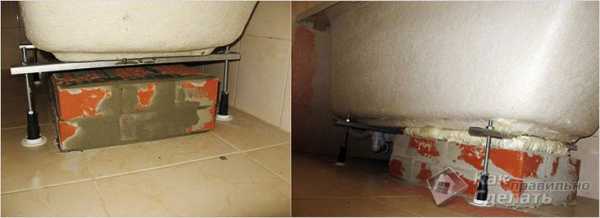

Установка стальной ванны на подпорки из кирпича

Подпорки из кирпича желательно укладывать под ванну, если ее ширина повторяет ширину ванной комнаты. Вначале выкладываются кирпичные подпорки, на которые потом укладывается чаша ванны. Можно при возможности применить комбинированный способ: выложить подпорки из кирпичей и сделать для чаши ложе.

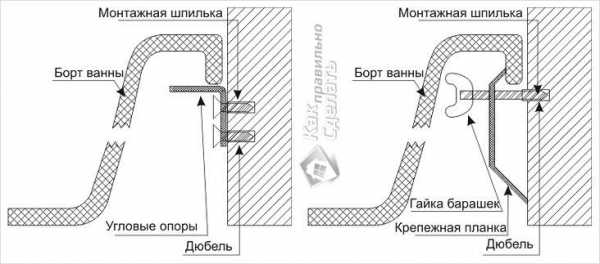

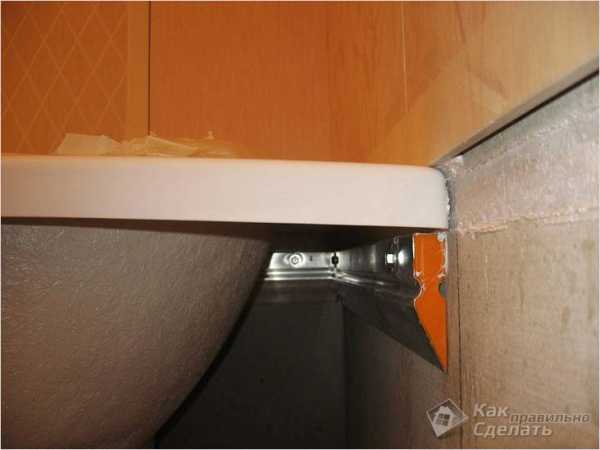

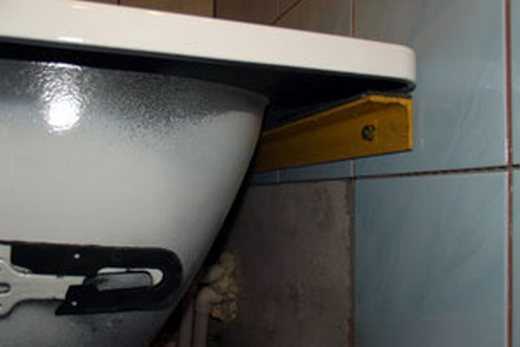

Закрепление стальной ванны на металлических уголках

Такой способ можно применять в том случае, если стена ванной комнаты сделана из прочного материала (кирпича и др.). На стене закрепляются два или три уголка, на которые затем устанавливается ванна.

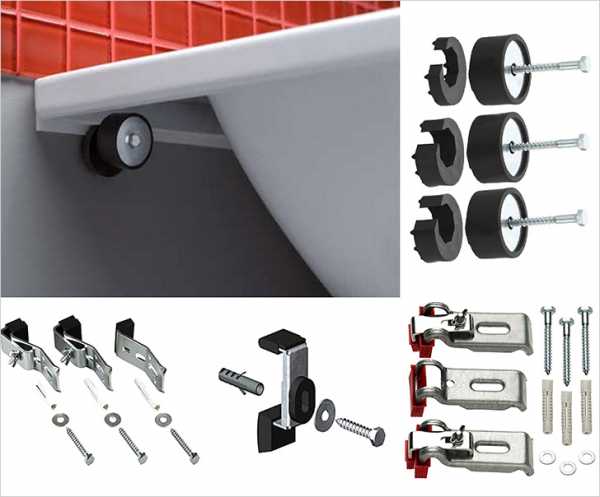

Закрепление ванны к стене

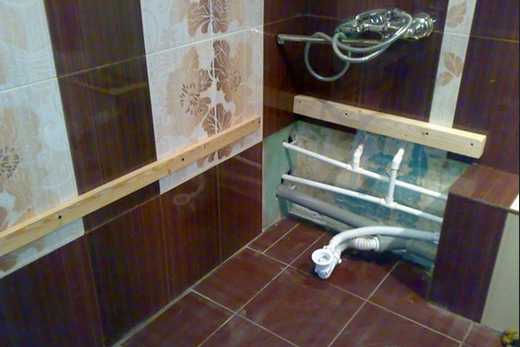

Даже если ванна достаточно крепко стоит на ножках, ее не лишним будет закрепить дополнительно к стене. Для закрепления чаши ванны можно использовать любой крепеж, который в большом ассортименте предлагает строительный рынок.

Обшивка ванны по периметру кирпичом

Если вы хотите все-таки оставить ножки под ванной, можно просто дополнительно сделать обшивку чаши ванной кирпичной кладкой. При этом не стоит забывать о том, что для доступа к сантехническому оборудованию необходимо оставить окошко. В тех местах, где стальная чаша расширяется, целый кирпич нужно обрезать до требуемого размера. Кирпич не должен выступать за края чаши, чтобы при дальнейшей облицовке каркаса плиткой он не помешал.

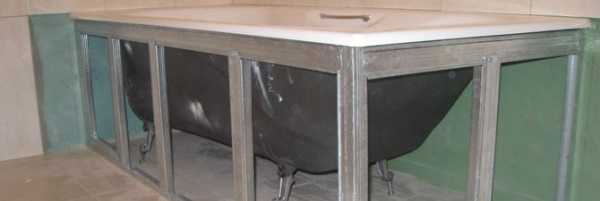

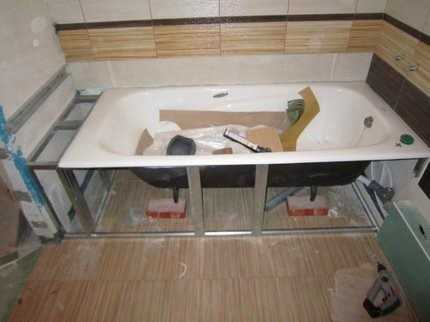

Установка на дополнительный каркас из стенового профиля

Каркас из стенового профиля для закрепления стальной ванны можно изготовить за несколько часов. Этот каркас поможет дополнительно закрепить ванну, и ее затем можно обшить. Для выполнения работ по изготовлению каркаса требуется очертить пол по краю чаши.

Если последующая обшивка будет выполняться панелями ПВХ, то разметку нужно сместить на толщину панели, если будет использоваться гипсокартон и плитка, то добавить следует 2-3 мм на слой плиточного клея.

Разрезанный по необходимым размерам UD-профиль закрепляется на полу с помощью дюбелей, а CD-профиль идет на изготовление каркаса. Чтобы хорошо закрепить чашу профиль должен упираться в стены чаши. Стеновой профиль не закрепит прочно ванну, но в качестве дополнительной опоры его будет достаточно.

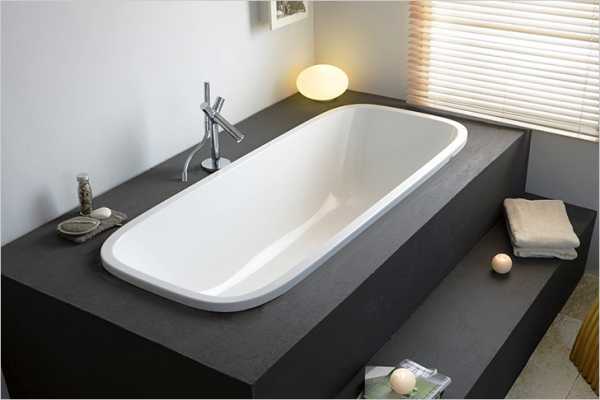

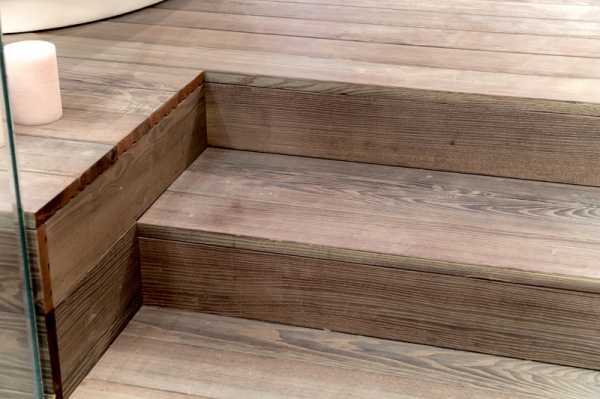

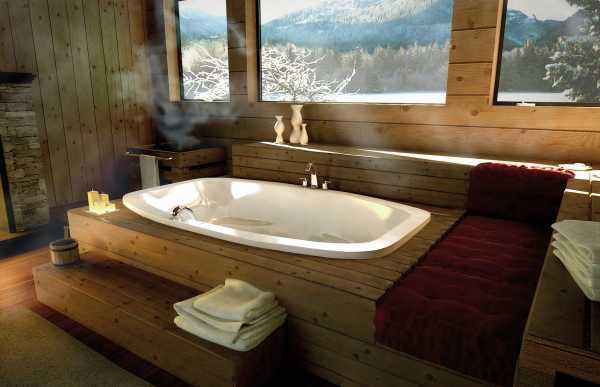

Изготовление для стальной ванны подиума

Для более надежного укрепления ванны из стали можно использовать специально сооруженный подиум. Для его изготовления можно использовать разнообразный материал: кирпич, пеноблоки, деревянный брус, металлический уголок, профильная труба и другие подобные материалы.

Обратите внимание! Для ванной комнаты небольших размеров такой подиум будет смотреться неуместно и неудобно. В большом помещении такой подиум будет выполнять несколько функций: надежно укрепить стальную чашу и служить дополнительным украшением в интерьере.

Наиболее прочным материалом для подиума является кирпич, но в домах с ненадежными перекрытиями его использовать не всегда возможно. Для подиума по этой же причине не подойдет бетон. Хотя дерево или пеноблоки легче, чем кирпич, но эти материалы при взаимодействии с влагой легко разрушаются. При соблюдении некоторых рекомендаций можно без опасения использовать в изготовлении подиума выше перечисленные материалы.

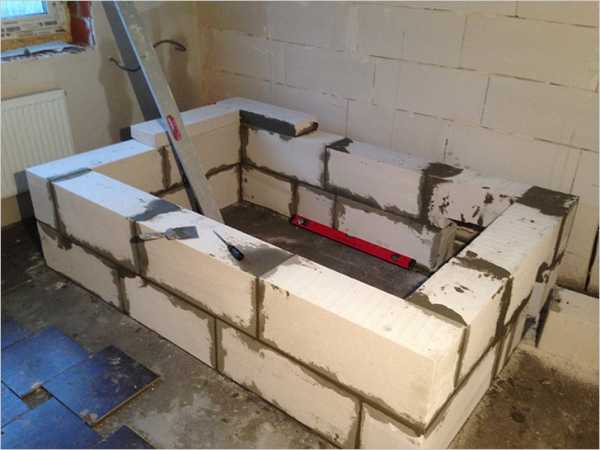

Изготовление подиума из пеноблоков

Подиум из пеноблоков должен быть выполнен с таким расчетом, чтобы края ванны опирались на стенки. Высота подиума подбирается с учетом того, чтобы было удобно пользоваться установленной ванной. Перед использованием пеноблоки требуется обработать специальными влагоустойчивыми пропитками, которые защитят от разрушения материал и предохранят от появления грибка и плесени.

Изготовление подиума из деревянного бруса

Перед использованием брус обязательно несколько раз потребуется обработать специальной защитной пропиткой. Дополнительно необходимо будет обработать места спила бруса. Если конструкция будет выступать за края чаши, то на деревянный брус можно уложить влагостойкий лист фанеры.

Для крепления каркаса нужно использовать только специальные нержавеющие саморезы. Хотя конструкция из бруса достаточно прочная, дополнительная страховка будет не лишней. Ванну можно установить на дополнительно выложенные подставки либо использовать для этого ножки, на которые будет опираться чаша ванны.

Изготовление каркаса из металла

Каркас для подиума можно изготовить из металлического уголка либо из профильной трубы. Такой каркас отличается прочностью и легкостью. Основным недостатком этой конструкции является необходимость сварки отдельных деталей при сборке, так как воспользоваться сварочным аппаратом в квартире не всегда возможно. А сваренный вне квартиры каркас из-за своих размеров может не пройти в дверной проем.

Если проблем с таким каркасом не возникнет, то уже полностью готовое изделие следует предварительно обработать антикоррозийной пропиткой, загрунтовать и покрасить.

Для предотвращения смещения конструкции, ее можно дополнительно закрепить к стене или полу. После установки стальной чаши можно приступать к обшивке подиума фанерой или другим материалом.

Если ваш подиум двухуровневый или занимает значительную площадь, в нем можно предусмотреть размещение ящиков или ниш для хранения туалетных принадлежностей.

В данной статье мы рассмотрели основные методы крепления стальной ванны. Благодаря Light-sovet.ru Вы теперь знаете как укрепить стальную ванну своими руками.

Видео о том, как установить стальную ванну своими руками:

light-sovet.ru

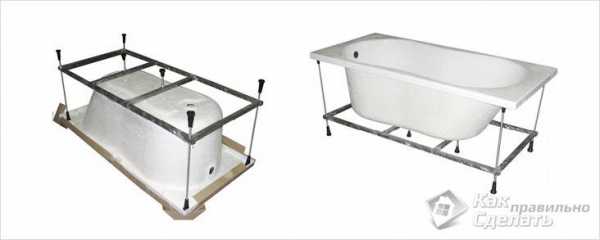

Каркас для стальной ванны – особенности конструкции и монтажа

Стальные ванны — одни из наиболее доступных по цене моделей, поэтому спрос на них не угасает уже долгое время. Обычно емкости для мытья из этого сплава поставляются производителем в комплекте с опорными ножками, оптимально подходящими к форме дна, системе крепления и вес изделия. Однако, часто случается, что стандартные опоры не удовлетворяют по качеству или внешнему виду покупателей. В этом случае для установки используется каркас для стальной ванны, который можно сделать своими руками из недорогих материалов.

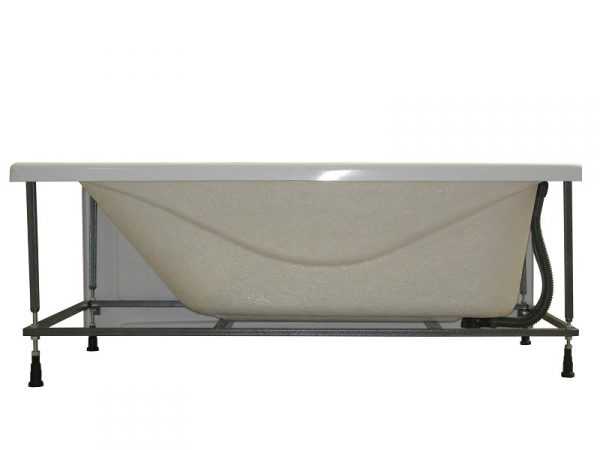

Функции каркаса

Стальные ванны называют тонкостенными, потому что по сравнению с чугунными аналогами толщина их дна и бортиков в 2 раза меньше. Если толщина металла, используемого для изготовления емкости для мытья менее 4 мм, в процессе эксплуатации она может значительно деформироваться.

Каркас обеспечивает равномерное распределение веса

По этой причине установка стальных моделей опытными мастерами выполняется не на стандартные ножки, а на специальный каркас, который собирается из металла или дерева своими руками. Он представляет собой прочную конструкцию из вертикальных и горизонтальных опор, которая выполняет следующие функции:

Равномерное распределение веса чаши по поверхности пола ванной комнаты.
Предотвращение деформации стенок купели под воздействием веса воды и человека.
Предотвращение отслаивания эмали при деформации стенок.

Важно! Если вы решили изготовить каркас для установки ванны из стали своими руками, необходимо рассчитать нагрузку, которой будет подвергаться конструкция. В том расчете учитывается совокупный вес набранной в емкость воды и человека. От величины нагрузки отталкиваются, определяя материал для сборки каркаса и количество ребер жесткости в конструкции.

Материалы

Установка на каркас – наиболее надежный способ закрепить стальную ванну, чтобы в процессе эксплуатации она не качалась или не скользила. В строительных магазинах встречаются универсальные опорные конструкции, но они подходят не ко всем моделям, кроме того, без тщательной подгонки, они плохо выполняют опорную функцию. Гораздо проще изготовить каркас своими руками, для этого используют следующие материалы:

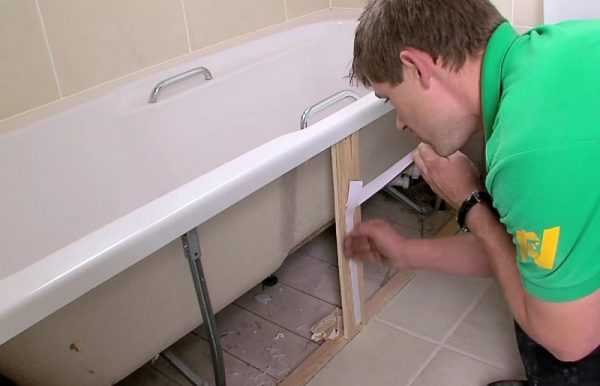

Деревянный брус. Древесина – экологичный, легкий, но при этом очень прочный материал, работа с которым не требует специального инструмента. Сборка и установка каркаса из бруса без труда выполняется своими руками. Тот вариант считается наиболее экономичным. Единственный недостаток древесины – низкая устойчивость к влаге и воздействию грибка. Чтобы в процессе использования каркас не сгнил, брус пропитывают несколько раз антисептиком.

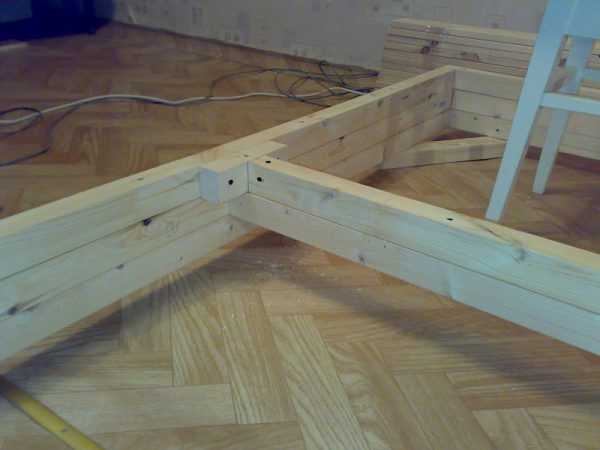

Каркас из бруса

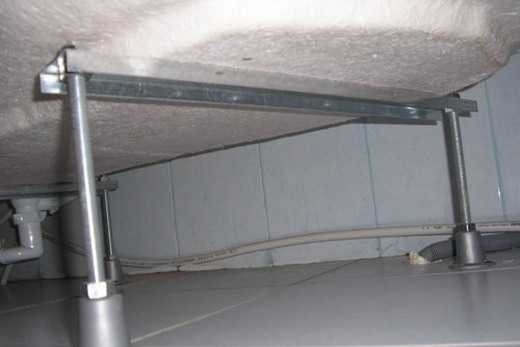

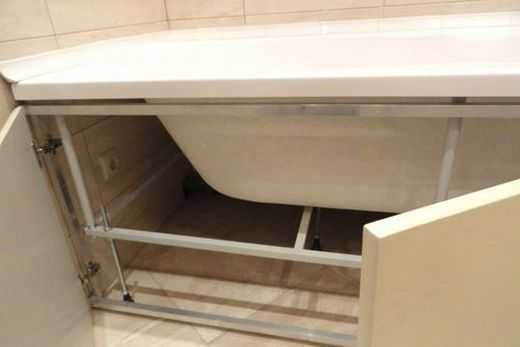

Металлопрофиль. Металлический профиль может использоваться для изготовления каркаса. Он обладает малой прочностью и несущей способность, поэтому используется для создания вспомогательных опорных конструкций и дальнейшего монтажа декоративного крана из гипсокартона в комплексе со стандартными ножками.

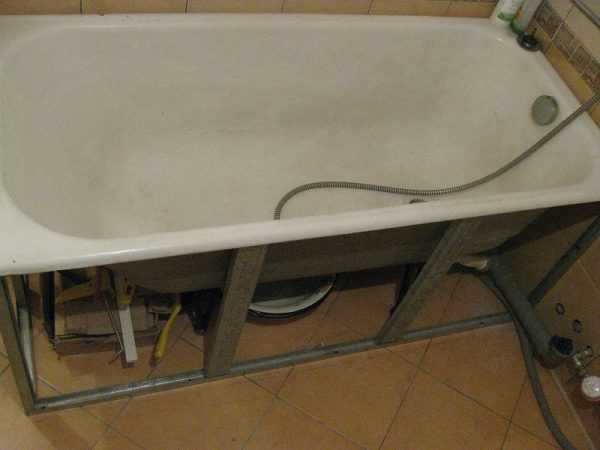

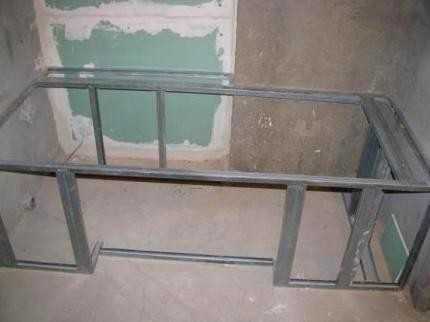

Каркас из металлопрофиля

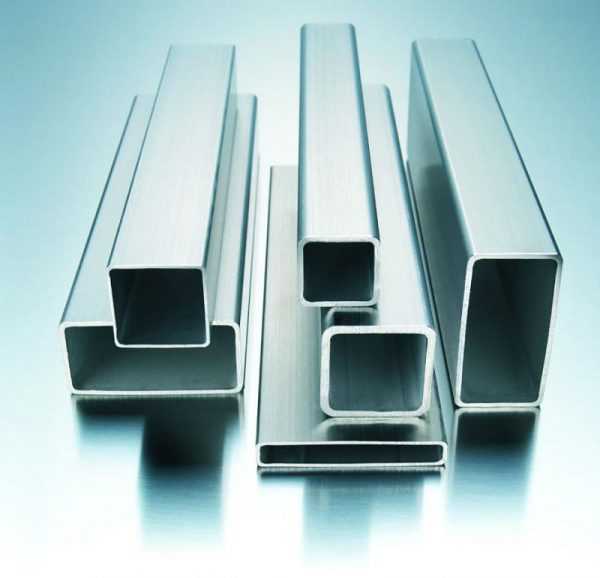

Профилированные трубы или металлические уголки. По отзывам опытным мастеров это наиболее надежный и прочный вариант каркаса. В зависимости от толщины труб он может выдерживать значительные нагрузки, потому на него выполняется установка самых тяжелых моделей.

Профилированные трубы для каркаса

Обратите внимание! Выбирая материал для изготовления каркаса своими руками, учитывайте, что для сборки конструкции из профилированных труб или металлических уголков потребуется сварка. С одной стороны, цельносварный каркас обладает повышенной прочностью, с другой неопытному мастеру легче справиться с брусом, для работы с которым потребуется только молоток и пила.

Технология монтажа

Приступая к сборке каркаса для купели своими руками, что оптимальная высота верхнего края ванны, рекомендованная санитарными нормами, составляет 60-56 см, а минимально возможное расстояние от пола до дна изделия, достаточное для подключения сифона – 15 см. Для работы мастеру потребуется строительный уровень, рулетка, маркер, пила, деревянный брус, антисептик глубокого проникновения, перфоратор, дюбель-гвозди и молоток. Сборку конструкции осуществляют по следующей схеме:

В первую очередь необходимо тщательно снять мерки с ванны. Определить высоту, длину и ширину каркаса, количество вертикальных стоек.
Затем выполняют раскрой бруса. Распилить древесину можно обычной пилой, болгаркой или циркуляркой. Легче работать, если перед глазами схема каркаса со всеми размерами.
Брус несколько раз пропитывают антисептическим препаратом или покрывают влагостойкой краской.
Сначала изготавливают нижнюю обвязку каркаса. Чтобы ванна в процессе эксплуатации «не ездила» брус фиксируют с помощью дюбель гвоздей к полу.

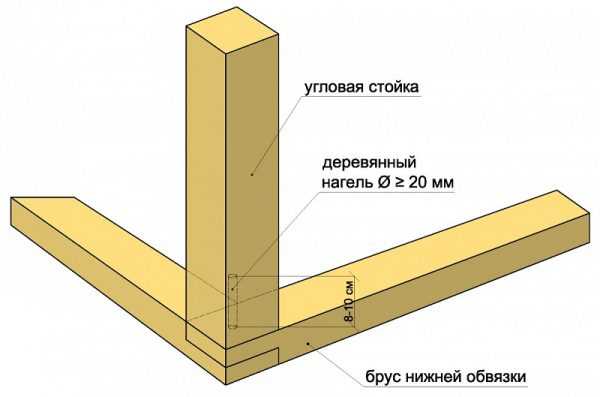

Схема строения нижней обвязки

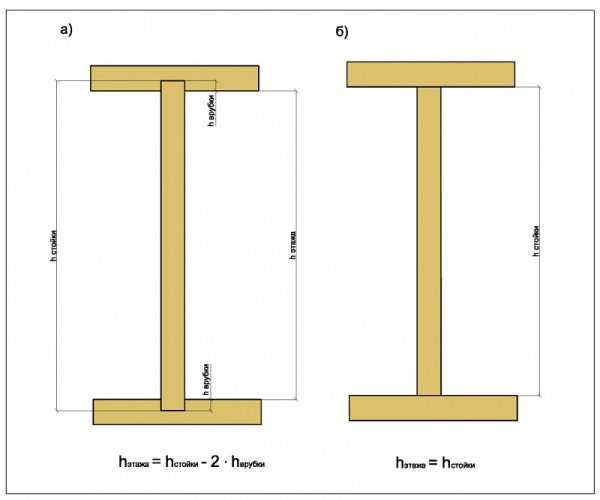

Затем выставляют вертикальные стоки. На короткой стороне конструкции должна быть хотя бы одна стойка, расположенная ровно посередине. На длинной стороне каркаса может быть 3-6 стоек в зависимости от размера ванны. Между собой брус фиксирует саморезами или гвоздями.

Вертикальные стойки
Собирают верхнюю обвязку каркаса, она также фиксируется к стенам дюбель гвоздями. Брус должен располагаться так, чтоб борта ванны после установки опирались на него. Наиболее эффективным считается вариант конструкции, когда стальная купель облокачивается сразу на 3 стены

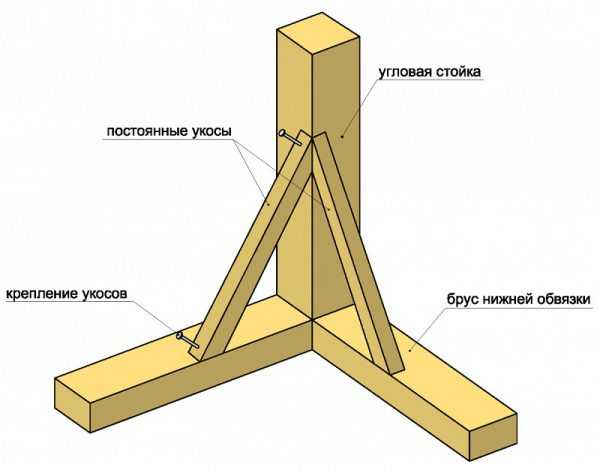

Укрепление откосами
Далее выполняется установка ванны.

Фронтальную часть каркаса можно обшить гипсокартоном с последующей облицовкой керамической плиткой или окрашиванием. Чтобы иметь доступ к сантехнике в случае поломки, нужно заранее предусмотреть ревизионное окно.

Видео-инструкция

fasaddomstroy.ru

Инструкция по монтажу металлической ванны подробно, установка своими руками

Ванна в квартире вовсе не роскошь, а жизненная необходимость. И какая радость охватывает немытого давно человека, когда ему привозят новенькую, например, чугунную ванну прямо из магазина! Но радость быстро сменяется беспокойством. Черт побери, а как установить металлическую ванну? И смогу ли я сделать это самостоятельно?

Не надо нервничать, гражданин! Установка металлической ванны своими руками происходит по тем же принципам, что и монтаж изделия из акрила и т. п.

Установка металлической ванны – общие правила

Наиболее важным нюансом в установке металлической ванны своими руками является неудобный монтаж выпускной трубы, т. к. она находится снизу и подобраться к ней довольно сложно.

Расстояние от днища ванны до пола

Еще нужно пришпандорить сифон. Он сначала монтируется на ванну. И лишь после – установка самой ванны. Для этого вам необходим помощник, т. к. один из вас должен прижимать снизу сифон, ее выпускную часть, а другой – устанавливать горловину, закручивая ее.

1.2.

Прокладка труб в ванной комнате

Наденьте на шланг пластмассовую гайку, а после – клиновидную пластмассовую прокладку, направленную острым концом к концу шланга.
Вставьте шланг в тонкую трубу колена и закрутите гайку, которая вталкивает эту прокладку в трубку, фиксируя и герметизируя шланг клином.
Прикрутите второй конец шланга перелива к установленному сифону.
Вкрутите горловину, плотно прижимая переливной шланг к отверстию перелива.
Поставьте между ванной и переливом резиновую прокладку и смажьте ее силиконовым герметиком.

Обвязка и металлическая ванна установлены

Важно!Все резьбовые соединения закручиваете лишь вручную, иначе можно их перетянуть. Только для подтягивания горловины перелива и главного выпуска можно использовать специальный вилочный ключ либо широко раздвинутые пассатижи.

По окончании установки металлической ванны ее необходимо проверить. Для этого:

Налейте в ванну от 5 до 10 литров воды, а после слейте. Где-то есть течь – устраните: сперва подтяните соединение, а если это не помогло, то – отремонтируйте его, не забыв сделать герметизацию. И пользоваться ванной можно лишь спустя несколько часов, т. к. герметик должен полностью просохнуть и застыть.

Отметим, что металлические ванны размеры имеют разнообразные: хоть малогабаритные, хоть крупногабаритные. Одно хорошо – размер не влияет на установку ванны, эта процедура аналогична для всех типов металлических ванн.

Установка металлической ванны своими руками – предварительная подготовка места

Подготовка места для ванны

Место для установки металлической ванны должно быть сухим и ровным, а труба для подключения слива должна быть подготовлена: очищена от различной грязи и насухо протерта.

Инструкции по установке других типов ванн поможет вам и в монтаже металлической. Например, статья на нашем сайте «Как установить акриловую ванну» рассказывает о разнообразных способах постановки ванны на ножки

О способах монтажа стальных ванн читайте здесь: http://remontspravka.com/steel-bathtube-montage/

О том, как установить самый тяжелый вид ванны – чугунную – прочитайте в инструкции на нашем сайте

Пол должен быть горизонтальным, т. к. дно ванны выполнено с небольшим уклоном не менее 2◦ в сторону сливного отверстия, чтобы вода уходила полностью и быстрее.

Важно!Когда слив подключается не гофрированным шлангом, а ПВХ-трубами, то нужно предварительно измерить все промежутки для трассы.

Ножки для металлической ванны имеют высоту, которая стандартная. Однако если вы решили монтировать ванну на каркас, кирпич или уголок, то высота изделия должна определяться с учетом двух нюансов:

Чтобы было удобно забираться в ванну.
Высотой узла слива снизу ванны.

Ножки для ванны

Установка металлической ванны: ее способы

Существует несколько способов, как закрепить металлическую ванну. Подробно рассмотрим каждый из них.

Установка ванны на ножки

Если вы решили на ножки делать установку металлической ванны своими руками, то необходимо выполнить следующее:

Аккуратно занесите новую ванну к месту монтажа.
Отклоните ванну длинной стороной от стенки и закрепите дальние ножки.
Опустите ванну на эти ножки и приподнимите наружную сторону, чтобы их прикрепить.
Однако не всегда есть регулировочный механизм, поэтому чтобы выровнять ванну нужно сделать следующее:

Металлическая ванна поставлена на ножки

Вбейте в место основания, в котором крепятся ножки, стопорный гвоздь с клиновидной формой. Таким образом, можно будет ванну приподнять либо опустить.

Важно!Не забудьте после этого проверить свою ванну на устойчивость. Если необходимо отрегулируйте эти ножки для металлической ванны, чтобы убрать зазор на любой ножке

Установка ванны на кирпичи

Сделать установку металлической ванны своими руками можно не только на ножки, но и на кирпичи.

Процедура установки металлической ванны на кирпичную кладку довольно простая:

Монтаж ванны на кирпичи

Проложите кирпичную кладку необходимой высоты по периметру всего изделия либо продольно коротким стенам ванны.
Присоедините к ванне обвязку, т. е. шланги либо канализационные трубы, а места соединений в ней смажьте герметиком. С внешней стороны ванны прикрепите на болты кольца этой обвязки для прочности и соедините ее с гофрой.

Важно!Кирпичи кладутся на цементно-песчаный раствор. И лишь спустя 3 или 4 дня установите на эти кирпичи ванну. Это необходимо для полного затвердения раствора

Установка ванны на металлический уголок

Иногда случается так, что просто не предусмотрено в комплекте наличие ножек для металлической ванны, а приобрести подходящие бывает проблематично.

Как осуществить установку металлической ванны своими руками не на ножки, а с помощью уголков из стали с обеих сторон ванны?

Установка ванны на металлический уголок

Саморезами либо турбовинтами прикрепите в отверстия в стенах ванной комнаты 5−6 штук металлических уголков.

И ножки для металлической ванны можно не применять! Вместо этого установите ванну на уголки, которые прикреплены к стенам.

Важно!

Не забывайте, что передний край металлических уголков должен быть ниже – примерно на 2−3 см.

Этот способ является весьма надежным, т. к. вес ванны распространяется по всему периметру на каждый сантиметр металлического уголка (из стали).

Каркас для металлической ванны: ее установка

Установка металлической ванны своими руками на каркас тоже надежный способ.

Установка металлической ванны на каркас

Каркас для металлической ванны сваривается из труб (диаметр – 0,5−1 дюйм, чтобы он помещался в закругленные углубления бортиков) либо уголков.

Между каркасом и самой ванной проложите амортизирующий резиновый слой, т. к. добиться абсолютной точности при изготовлении каркаса для металлической ванны в домашних условиях почти невозможно, и изделие будет немного болтаться.

Дополнительно для амортизации в процессе монтажа ванны на каркас можно применять монтажную пену. То есть все зазоры между полом ванной комнаты и дном каркаса запеньте.

Установка металлической ванны на пену

После установки ванны не забудьте про металлические карнизы для ванной. Они являются необходимым элементом интерьера любой ванной комнаты. Ведь чтобы уединиться в ванной комнате, мы используем занавеску, которая как раз и вешается на эти карнизы и металлические штанги для ванной.

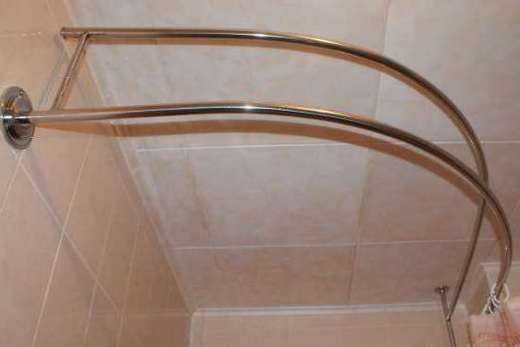

Металлические штанги для металлической ванны

Металлические карнизы для ванной повторяют контур борта (края) любой модели ванны.Напоследок, если у вас после прочтения этой статьи остались некоторые вопросы, то можно посмотреть видео, как установить металлическую ванн. Например, как выполняется установка металлической ванны, видео-инструкцию можно посмотреть здесь:

remontspravka.com

Каркас для стальной ванны своими руками — установка и монтаж (видео, фото)

Функции каркаса

Каркас обеспечивает равномерное распределение веса

Равномерное распределение веса чаши по поверхности пола ванной комнаты.
Предотвращение деформации стенок купели под воздействием веса воды и человека.
Предотвращение отслаивания эмали при деформации стенок.

Материалы

Деревянный брус. Древесина – экологичный, легкий, но при этом очень прочный материал, работа с которым не требует специального инструмента. Сборка и установка каркаса из бруса без труда выполняется своими руками. Тот вариант считается наиболее экономичным. Единственный недостаток древесины – низкая устойчивость к влаге и воздействию грибка. Чтобы в процессе использования каркас не сгнил, брус пропитывают несколько раз антисептиком. Каркас из бруса
Металлопрофиль. Металлический профиль может использоваться для изготовления каркаса. Он обладает малой прочностью и несущей способность, поэтому используется для создания вспомогательных опорных конструкций и дальнейшего монтажа декоративного крана из гипсокартона в комплексе со стандартными ножками. Каркас из металлопрофиля
Профилированные трубы или металлические уголки. По отзывам опытным мастеров это наиболее надежный и прочный вариант каркаса. В зависимости от толщины труб он может выдерживать значительные нагрузки, потому на него выполняется установка самых тяжелых моделей. Профилированные трубы для каркаса

Технология монтажа

В первую очередь необходимо тщательно снять мерки с ванны. Определить высоту, длину и ширину каркаса, количество вертикальных стоек.
Затем выполняют раскрой бруса. Распилить древесину можно обычной пилой, болгаркой или циркуляркой. Легче работать, если перед глазами схема каркаса со всеми размерами.
Брус несколько раз пропитывают антисептическим препаратом или покрывают влагостойкой краской.
Сначала изготавливают нижнюю обвязку каркаса. Чтобы ванна в процессе эксплуатации «не ездила» брус фиксируют с помощью дюбель гвоздей к полу. Схема строения нижней обвязки
Затем выставляют вертикальные стоки. На короткой стороне конструкции должна быть хотя бы одна стойка, расположенная ровно посередине. На длинной стороне каркаса может быть 3-6 стоек в зависимости от размера ванны. Между собой брус фиксирует саморезами или гвоздями. Вертикальные стойки
Собирают верхнюю обвязку каркаса, она также фиксируется к стенам дюбель гвоздями. Брус должен располагаться так, чтоб борта ванны после установки опирались на него. Наиболее эффективным считается вариант конструкции, когда стальная купель облокачивается сразу на 3 стены Укрепление откосами
Далее выполняется установка ванны.

Читайте также: Как установить стальную ванну своими руками – последовательность работ

Видео-инструкция

thewalls.ru

Как укрепить ванну чтобы не шаталась

При проведении ремонта в квартире с полной заменой сантехники ее владельцам довольно часто приходится сталкиваться с проблемой надежного закрепления устанавливаемого в ванной комнате оборудования. В особенности это касается рабочих процедур по установке новой ванной, специфика монтажа которой определяется многими факторами, включая материал изделия и его фактуру. Так, отличающуюся значительным весом традиционную чугунную ванну лучше всего устанавливать по давно отработанной методике, предполагающей ее надежную опору на входящие в комплект и регулируемые по высоте ножки.

Для более легких акриловых ванн, например, потребуется дополнительное крепление, обеспечивающее ее надежную фиксацию и равномерное распределение нагрузок по всему корпусу. В нашей статье мы подробно рассмотрим особенности монтажа каждого из образцов этого сантехнического изделия.

Способы крепления ванн

Ножки для стальной ванны

Всем, кто желает разобраться с тем, как укрепить ванну, чтобы не шаталась – мы советуем, прежде всего, определиться с материалом, из которого она изготовлена, так как это в значительной степени является определяющим способ еe установки.

При выборе изделия чаще всего приходится сталкиваться со следующими вариантами:

Для каждого из образцов этих изделий должен применяться особый, только для него подходящий способ крепления, учитывающий к тому же особенности рельефа стен самой ванной комнаты.

Ножки для акриловой ванны

Чугунные ванны обладают достаточной устойчивостью из-за своей значительной массы, так что их установка допустима в любом месте помещения. Обычно такие ванны устанавливаются на стандартные ножки, входящие в комплект поставки изделия и надежно фиксирующиеся на его корпусе с помощью специальных стальных клиньев или болтов. В качестве дополнительного крепления может использоваться заранее выложенное основание из кирпича или же закрепленные на стене уголки (в случае основания из кирпича ее корпус может располагаться и не вплотную к стенам).

Стальную ванну лучше всего размещать на нескольких точках опоры, так что она должна располагаться непосредственно у стены. Поскольку входящие к ее комплект ножки не обеспечивают требуемой надежности фиксации, для повышения устойчивости изделия нередко используется специальный кирпичный подиум.

Для закрепления стальной ванны могут применяться следующие приемы:

использование монтажной пены, уплотняющей место стыка со стеной и одновременно укрепляющей зону контакта;
установка на стенах специальных металлических профилей, обеспечивающих дополнительную опору;
и, наконец, обычная врезка в стену.

Для надежного закрепления и обеспечения равномерного распределения нагрузок акриловую ванну лучше всего устанавливать на тот же подиум из кирпича или же использовать для этих целей специальный металлический каркас.

Рассмотрим каждый из рассмотренных в этой главе способов крепления ванн более подробно.

Монтажная пена

С помощью монтажной пены

Использование монтажной пены для фиксации ванны является самым простым и доступным приемом ее одновременного закрепления на полу и стенах. При реализации этого способа ванное изделие сначала выставляется по месту и по высоте с помощью регулируемых ножек так, чтобы у стен оставался зазор порядка 0,75–1,5 см, а затем до краев наполняется водой.

После этого можно будет приступить к заделке зазоров между корпусом ванны и прилежащими стенами комнаты, а также между ее ножками и полом при помощи монтажной пены.

Уплотнительная пена имеет свойство расширяться при высыхании, так что ее использование должно быть строго дозировано. В противном случае возможны нежелательные деформации конструкции, снижающие надежность ее фиксации. Несмотря на то, что время «схватывания» монтажной пены составляет порядка 12–35 часов, к работам по отделке стен можно будет приступать уже примерно через 6 часов.

Применение кирпичного каркаса

С помощью кирпичного каркаса

Кирпичный каркас чаще всего применяется в тех случаях, когда вы решили закрепить ванну без помощи ножек и обеспечить равномерное распределение нагрузок по всему периметру опоры. При этом способе установки возможны варианты выкладывания каркаса как вдоль помещения ванной комнаты, так и поперёк него.

В случае поперечного расположения ванна должна опираться непосредственно на кирпич, что потребует дополнительного крепления каркаса к стенам с использованием уголков из металла (стали или алюминия). При этом заранее подготовленные уголки закрепляются дюбелями на стене таким образом, чтобы свободные кромки ванны имели дополнительную опору, и она не качалась при надавливании.

Установка ванны на кирпичи

При продольной укладке образуется что-то вроде корыта, в которое и помещается монтируемое ванное изделие. Зазор или полость, образующуюся между стенками такого основания и самой ванной необходимо заделать монтажной пеной, что также способствует повышению надежности ее крепления. В случае выкладывания передней стенки до самого верха удается полностью скрыть корпус ванны, подготовив таким образом основание для последующей облицовки керамической плиткой.

Кирпичный экран

При выполнении этих работ обязательно нужно предусмотреть небольшое смотровое отверстие, необходимое для обеспечения доступа к сифону. При отделке это отверстие может быть закрыто отрезком гипсокартона или же путем установки небольшой пластиковой дверцы. В том случае, когда вы планируете отделку стен керамической плиткой – в качестве передней панели такого основания может применяться готовый экран.

Установка на металлический каркас

Указанный способ закрепления ванн в основном применяется при монтаже акриловых изделий, в комплекте которых, как правило, уже предусматривается готовый стальной каркас (при его отсутствии этот аксессуар всегда может быть приобретен отдельно или изготовлен самостоятельно). В процессе монтажа такой ванны установочные или направляющие планки каркаса сначала крепятся к ее днищу с помощью саморезов (обратите внимание, что их крепление производится в специально отведенных для этих целей местах, имеющих утолщения). А затем на закрепленные таким образом направляющие посредством болтового соединения устанавливаются входящие в комплект ножки.

Дополнительная опора

После закрепления ножек ванну необходимо будет поставить на место и наметить точки касания ее корпусом стенок помещения, после чего в этих точках монтируются специальные планки, обеспечивающие дополнительную опору.

Нужно оставить небольшой зазор между планкой и бортиком (не более 2–4 мм), учитывающий расширение ванны после наполнения ее водой.

Врезка ванны в нишу

Врезка в нишу

В малогабаритных квартирах очень часто возникает ситуация, когда ванна с большим трудом помещается в отведенное для нее место, что, с одной стороны, заметно осложняет ее монтаж, а с другой – обеспечивает возможность жесткой и надежной фиксации в нише ванной комнаты.

Для врезки и жесткого крепления ванны вам необходимо будет с каждой из ее сторон подготовить в стене пазы по толщине кромки изделия (для этих целей вы можете воспользоваться перфоратором или болгаркой). В подготовленные с их помощью пазы кромки или отвороты ванны должны вставляться с небольшим «натягом», что гарантирует максимальную жесткость крепления из-за полного отсутствия люфта.

При недостаточной жесткости поставляемых в комплекте ножек вы можете дополнительно усилить крепление ванны за счет использования специальных поперечных профилей, служащих опорами для ее отворотов.

Видео

Как можно установить ванну в штробу, смотрите ниже:

kakpravilnosdelat.ru
