Кладка дымохода из кирпича с помощью раствора своими руками. Кладка дымохода

Кладка печной трубы

Назначение печной трубы — не только усилить тягу, но и поднять газы как можно выше над землей. Чем выше печная труба, тем сильнее тяга в печи. А я бы сказал, что сильная тяга в печах жилищно-коммунального назначения не нужна, для них нужна нормальная тяга, да и она из наилучшей печи уносит на улицу 75% тепла, вырабатываемого топливом.

Труба, стоящая на печи, называется насадной, отдельно стоящая на грунте — коренной. Есть трубы, расположенные на капитальных стенах кирпичных зданий, они близки к коренным. Но есть грубы, которые не относятся ни к насадным, ни к коренным, потому что расположены в чердачном помещении сельских домов на специальных возвышениях — площадках. От печи к такой трубе подводят на весу горизонтальный газоход — боров.

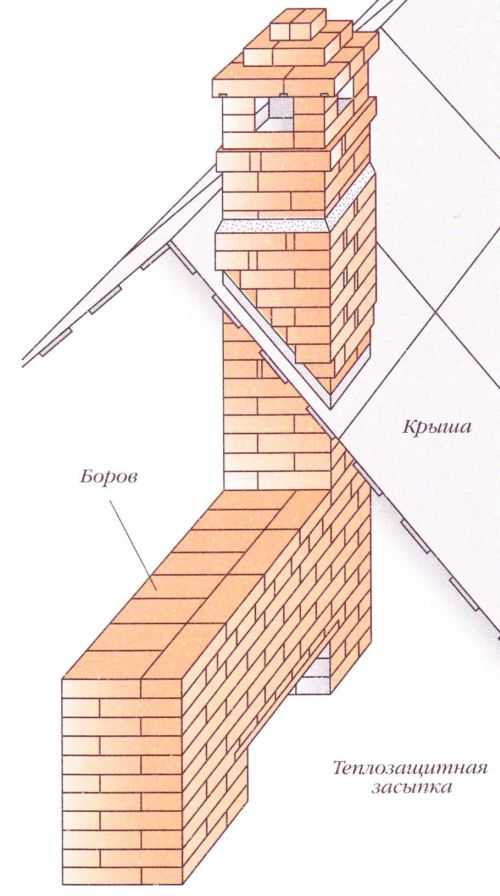

Труба с боровом

Насадная труба начинается сразу же сверху перекрытия печи. По всей ее высоте в трех местах выкладывают нужные напуски. Первые напуски (противопожарная разделка) делают в потолочном проеме, они расширяют трубу до нужного размера. В старину по трубе судили о характере хозяина, его положении, склонности к архитектурному убранству дома. Все трубы делали только из кирпича. Сейчас, правда, в моде трубы асбестоцементные да железные, а они внутри обрастают смолой, выделяемой сгораемым топливом, возгораются, а асбестоцементные трубы лопаются.

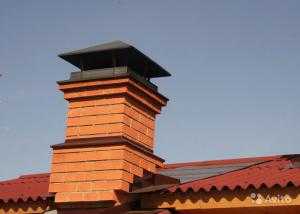

Кирпичная труба придает дому дополнительную красоту. Выкладывать трубу можно по ребру обрезной доски, рейке или шпагату, закрепленным от потолка до крыши в отвесном положении. Почти все печные трубы стоят двумя- тремя стенками на стенках печи, которым приходится выдерживать очень большие нагрузки, поэтому при кладке надо использовать только качественный кирпич.

Самая надежная печная труба — из красного хорошо отожженного кирпича, сложенная на известковом растворе. Он теплый и пористый. Такие трубы долговечны. Швы в трубах пропускают воздух, поэтому они дышат и не “потеют” внутри. Нельзя класть трубу на растворе, состоящем только из цемента и песка. Такой раствор очень плотен, не пропускает воздух и “потеет”, поэтому образуются потеки, которые, смешиваясь с сажей, проходят сквозь швы стенок печи и не только портят побелку грязными пятнами, но и издают неприятный запах. За неимением извести в раствор можно добавить разведенную до состояния жидкой сметаны глину. Раствор станет более рыхлым и не будет потеков сажи.

Когда говорят: “Пора закрывать трубу”, имея в виду задвижки или вьюшки, то это свидетельствует о том, что труба начинается выше этих приборов. До них из топки доходит самый горячий воздух, жар. Он, как и огонь, сжигает выделяемые при сгорании топлива химические вещества. Труба, в которой образуется тяга, выводит из печи и частично из помещения все запахи, поэтому они не могут и не должны попасть из печи в помещение.

Нельзя класть печную трубу над полупустым местом. В таких местах в русских печах, каминах закладывают металл, железобетон или делают арочное перекрытие. На печах, сложенных на ребро, с толщиной стенок 65 мм при хорошей перевязке печной кладки можно ставить сверху трубу. Нельзя заужать газоходы трубы, так как от них зависит количество сажи, оседаемой в трубе и газоходах. Во время возгорания топлива выделяется много дыма, и газоход трубы должен быть достаточно широким, чтобы быстро вывести его на улицу. Сверху потолочного перекрытия (начиная от разделки) трубу чаще всего кладут на сложном растворе, а он жестче, чем глиняный, швы из него получаются толще, поэтому трубу от разделки лучше класть до крыши все же на глиняном растворе. В каждом доме труба имеет свою высоту.

Как узнать, сколько на трубу пойдет кирпича. Для этого нужно замерить высоту будущей трубы от верха печи плюс 30 см над крышей. Высота ряда в среднем составляет 7 см. Например, высота вашей трубы 2 м 35 см. А сколько в ней рядов? Высота трубы делится на высоту ряда, получаются 34 ряда. В одном ряду трубы укладываются 4 кирпича. Умножаем эти 4 кирпича на 34 ряда, получаем 136 кирпичей на трубу. Но в трех местах трубы нужно сделать еще расширения, на которые тоже потребуется кирпич, в среднем 70 штук. Итак, на такую трубу пойдет 210 кирпичей. Если в одном ряду трубы будут укладываться не 4, а 5 кирпичей, то по этим подсчетам на такую трубу пойдет 240-270 кирпичей.

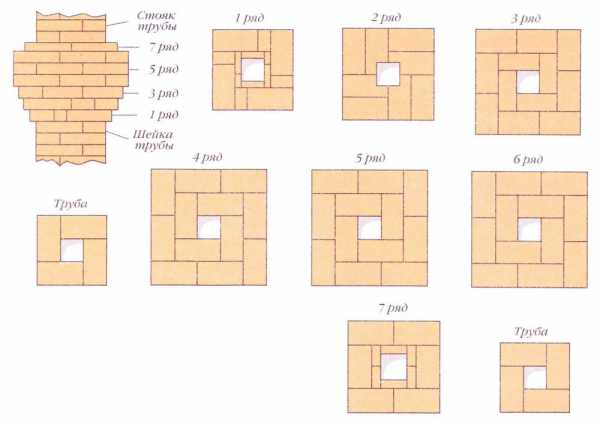

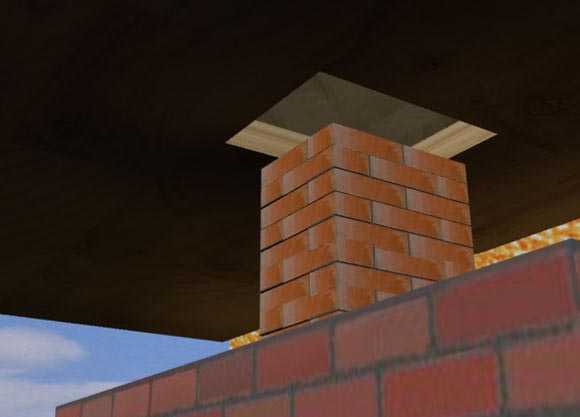

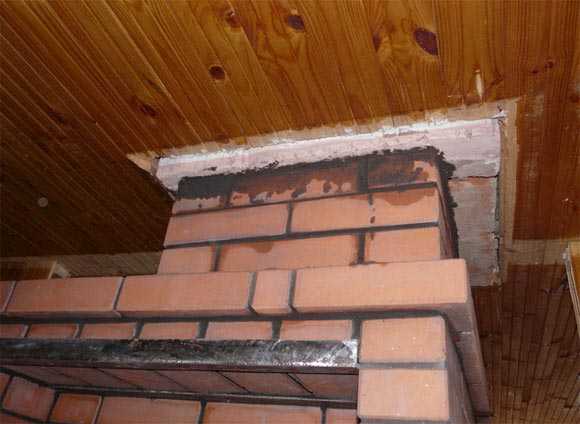

Разделка трубы в потолочном проеме

До начала кладки разделки (расширения) трубы нужно проверить горизонтальность кладки, определить, сколько рядов осталось до потолка, учесть высоту разделки, осадку, к примеру, бревенчатого дома. На рисунке показана разделка при размере газохода трубы 13,5×26 см в доме, уже давшем осадку. Если сделать на таком же уровне кладку разделки в новом бревенчатом доме, то после его осадки верхний ряд разделки окажется на чердаке, а место, где раньше была разделка, будет выглядеть как дыра. Значит, в новом доме, учитывая его вероятную осадку, разделку нужно начинать не менее чем на 7-10 см ниже потолка.

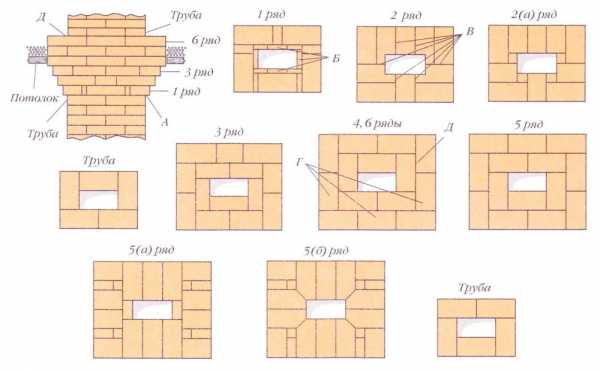

Разделка трубы в потолочном проеме при размере газохода 13,5×26 см

Следует учитывать, что у каждого материала разная осадка. В зависимости от высоты помещения и печи разделка будет начинаться на несколько сантиметров выше или ниже. Если разделка будет на один ряд ниже, то верхний напуск будет выглядеть немного шире, но так как это под потолком, то после кладки все ряды разделки будут смотреться одинаковыми по высоте. Существует правило: если не знаете размер осадки дома, то разделку лучше сделать ниже потолка. Удобнее разделку трубы делать в четыре напуска А до 3 см по шаблону, начиная кладку с угловых кирпичей и выравнивая сверху и сбоку ряда правилом. Размер газохода в разделке должен быть таким же, каким был в начале кладки (в стояке трубы), поэтому в 1-м ряду разделки изнутри нужно класть четвертки кирпича Б заподлицо с газоходом. Случается, что разделка без перевязки с центром отваливается, ведь на нее сверху могут наступить, когда ходят по чердаку. Поэтому связывать ряды с центром нужно обязательно.

Иногда советуют делать напуски в разделке более 6 см. Однако, при таком напуске кирпич от давления сверху просто выворачивается из кладки. Нужно знать, что при кладке разделки с напуском даже в 25 мм свисающий кирпич все равно старается наклониться над пустотой. Во 2-м ряду связывают кладку с серединой трубы. Его можно положить так, как положен ряд 2(a), где к трехчетверткам прикладываются квадратные кубики, но их труднее сделать. Напускающие 3-й и 4-й ряды хорошо начинать от газохода, тогда вокруг него кирпичи закрепятся с нижним рядом, и к ним легче класть наружные кирпичи вприжим с напуском, но все равно напускаемую часть кирпича нужно несколько секунд поддерживать, пока влага из раствора не впитается в кирпич. Внутренний шов будет хорошо удерживать кирпич от наклона.

Разделку делают в целях пожарной защиты, поэтому швы должны быть как можно тоньше. Тесаная или отколотая часть кирпича должна быть притерта (выровнена) плоскостью кирпича или наждачным камнем. Перед тем как что-то еще отколоть от уже отколотого кирпича, нужно сначала выровнять место откола. Лучше всего напуски в разделке в первых трех рядах делать по 32 мм. Эти напуски позволяют сделать постепенное с одинаковым шагом расширение трубы с каждой стороны в полкирпича плюс шов. В процессе разделки кладку 4-го ряда начинают от газохода из целого кирпича.

Во 2-м ряду есть шесть швов В от газохода до края разделки. Этот ряд ниже потолочного перекрытия, поэтому такие швы опасности не представляют. Но если эту кладку сделать в середине деревянного потолочного перекрытия, то при неполных швах и в случае трещин при неравномерной осадке фундамента печи существует опасность возникновения пожара. Чтобы этого избежать, возле частей сгораемого потолка разделку делают кольцами (3-6-й ряды) так, чтобы шов от газохода перекрывался серединой кирпича Г второго, наружного, кольца. Так как сверху потолка делают тепловую засыпку из сгораемых материалов (листья, опилки, торф и т. п.), то потолочную разделку кладут на один-два ряда выше засыпки.

Разделка трубы в потолочном проеме при размере газохода 13,5×13,5 см

Кладку можно заканчивать так, как показано на обычных порядовках, но в таком случае верхние ряды в месте Д не будут связаны между собой и возникает такое ощущение, что они могут разойтись. Для надежности я делал кладку так, как показано на рисунках. Сверху такого ряда начинается труба, которая закрепит кладку разделки. Хорошо бы верх разделки закончить уступами по 6 см вокруг всей разделки, как это показано в 7-м ряду, где кладка разделки выполнена при размере газохода трубы 13,5×13,5 см.

Иногда при выполнении кладки в середине потолочного проема, когда последние в ряду кирпичи кладут друг к другу с тонким швом, создается неуверенность в прочности шва. В таком случае шов нужно уплотнить. Делают это так. Лезвие молотка всей шириной всовывают в шов между кирпичом и потолком и, наклоняя молоток, лезвием плотнее прижимают кирпичи друг к другу по их середине. До крыши кладут ровный стояк трубы.

Изготовление в кровле отверстия для трубы

Очень важно точно рассчитать в кровле размер отверстия для трубы. В противном случае, сложив печь, вам придется прибегнуть еще и к услугам жестянщика. Куда проще позаботиться об этом заранее. Когда труба будет сложена до уровня кровли, необходимо с помощью отвеса Л, молотка и гвоздя перенести размеры трубы по углам на кровлю. Делать это надо из чердачного помещения (пробить гвоздем четыре отверстия в кровле по разметке). Соединив карандашом на верхней части кровли четыре отверстия, получим прямоугольник Б, представляющий собой проекцию горизонтального сечения трубы на плоскость кровли. Далее необходимо отступить от каждой стороны прямоугольника на 7-10 см и построить внутри него еще один — меньший прямоугольник В. Если в месте выхода трубы попадаются швы в кровельном железе Г, то их можно прибить (повалить) к крыше.

Изготовление отверстия для трубы в кровле

Углы Д двух получившихся прямоугольников нужно соединить, вырезать меньший прямоугольник В и разрезать кровлю по линии соединения углов. Полученные четыре полосы Е нужно отогнуть по прислоненному бруску (доске) так, чтобы они немного не доходили до вертикального положения. Тогда железо будет более плотно прижато к стенке трубы. Оставшиеся незащищенными треугольные пустоты между бортиками (отогнутыми полосами Е) в углах трубы заделывают изнутри цементным раствором, прижимая к ним кирпич, и снаружи, выше железных бортиков штукатурят.

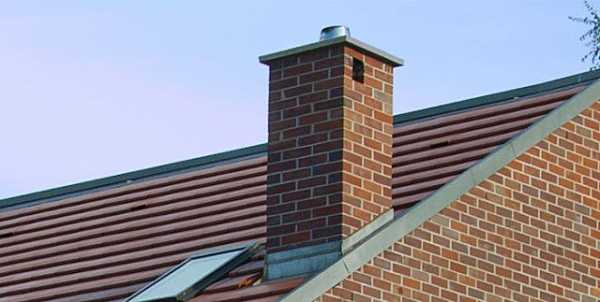

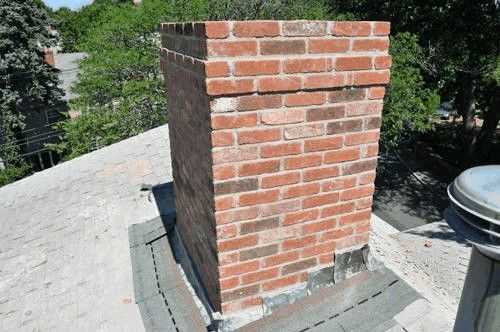

Кладка трубы над крышей

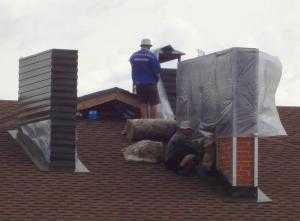

При кладке труб над крышей для подмостей я всегда использовал обычную деревянную лестницу 1. Если ее не было, то делал ее сам — к широкой доске прибивал деревянные бруски. Чтобы лестница держалась на крыше, вверху я прибивал к ней крепкий деревянный брус 2, который зацеплял за конек крыши. Если есть возможность, то хорошо и с другой стороны трубы положить лестницу или доску с набитыми планками. Через отверстие под трубу в крыше сверху на лестницу складывал кирпичи 3. Если лестницы были с двух сторон, то кирпича хватало на всю небольшую трубу. Однако лучше кирпич поднимать к трубе с улицы за два-три раза. Так будет удобнее работать.

На лестничной перекладине первый кирпич лежит ложком, одним ребром на крыше, другим с небольшим перевесом на перекладине, потому что лестница низкая. Если первый ряд положить тычками, как второй, то кирпич не будет держаться. Для второго (тычкового) ряда больше опоры. Вся тяжесть идет на лестницу. Кирпич можно класть и выше, на следующую перекладину, и ниже. На такую площадку из кирпичей чаще ставят не ящик, а ведро с раствором. Чем шире лестница, тем шире можно положить кирпичный столбик.

Во время кладки трубы, когда она уже выше крыши, удобнее ставить ведро с раствором сзади трубы. Периодически надо проверять вертикальность кладки трубы. Когда дом еще без кровли или вокруг трубы большое пространство, от давления сверху труба может наклониться. Чтобы этого не произошло, надо снизу к обрешетке крыши или вплотную к стропилам к возводимой трубе временно прибить брус или доску, это не даст трубе отклониться от вертикального положения.

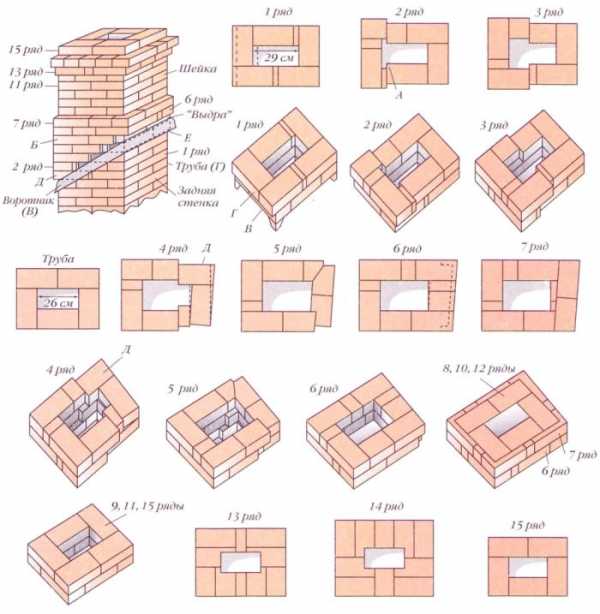

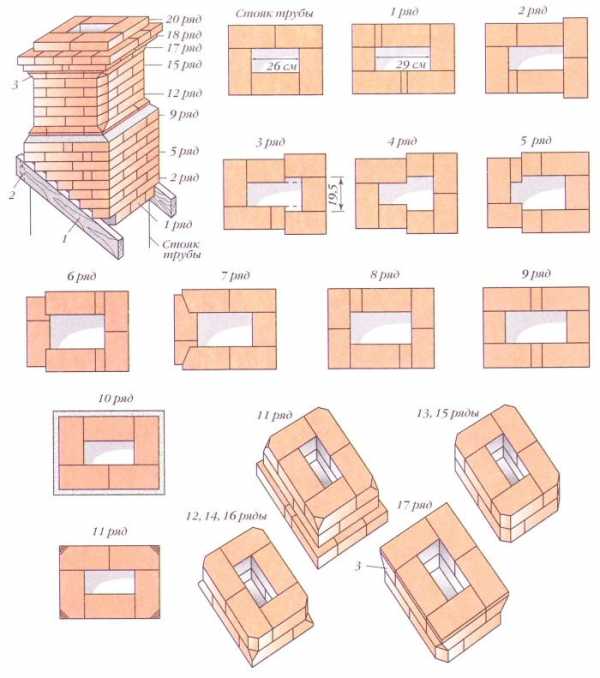

Порядовки трубы над крышей при кладке без опалубки

В месте вывода трубы на крышу необходимо опоясать трубу кровельным железом во избежание попадания осадков под кровлю. Для этого над кровлей со всех сторон стояка трубы делают с наружной части “выдру” — углубление, куда вплотную к трубе подводят кровельное железо — “воротник”. Углубление получается благодаря напуску рядов кладки со всех сторон трубы. Напуск делают не менее 2,5 см. В зависимости от крутизны ската крыши делают выступы-напуски А по количеству рядов в тумбе-распушке. Из-за различной крутизны ската крыши нельзя точно сделать чертеж порядовок тумбы- распушки, это единственное место в печи, где невозможно дать точные порядовки. Чтобы над крышей в трубе выложить тумбу, а под ней “выдру”, нужно кирпичные напуски возле крыши делать над пустотой. Они могут получиться где выше, где ниже.

Порядовки трубы над крышей при кладке по П-образной опалубке

Проще кладку вести по П-образной опалубке 1 из трех обрезных досок шириной 7-10 см, сбитых небольшими гвоздями 2. Обычно такую опалубку я ставил на обрешетку крыши. Всю трубу сверху крыши кладут на растворе, не поддающемся разрушению от осадков, на один ряд ниже крыши. Если позволяет подъем крыши, то 1-й ряд напускается сразу на три стороны, как 2-й ряд. Остальную кладку 1-го ряда изнутри ведут заподлицо со стояком трубы. Все напуски от трубы — по 3 см. Со 2-го ряда начинаются напуски Б над боковыми стенками. Высота напусков над кровлей крыши — не менее 5-7 см. Если высоту воротника над кровлей сделать ниже 10 см, а труба будет находиться внизу крыши, то сильные дожди образуют на крыше водяной ручей, который может подняться выше железного воротника В. Вода замочит трубу и попадет в помещение.

Воротник показан только одной контурной линией, чтобы была видна кладка стояка Г трубы. В порядовках тумбы над стояком трубы 1-й ряд кладут с напуском Д только над передней стенкой, что хорошо видно в другом ракурсе — на порядовке. 1-й ряд в середине тумбы я никогда не выкладывал четвертками, так как газы идут посередине трубы, и, когда в образующейся выемке в местах отсутствующих четверток осядет много сажи, пора будет чистить всю трубу. Если трубу чистить зеленым веником, то сажа удалится из всех уголков. Обычно четвертки усложняют работу, через несколько лет они обычно выпадают из кладки в низ газоходов. 3-й ряд кладут по 2-му ряду с перевязкой. Удлиняют напуски над боковыми стенками и делают внутренние выступы в боковых стенках, расширяя в этом месте газоход. Так с каждым рядом в том месте, где идут напуски, увеличивается размер газохода. Дальше также по доске продолжается кладка с постоянным напуском из неполных кирпичей. 4-й и 5-й ряды — последние перед напуском над задней стенкой. Они выше кровли, где будет железный воротник сзади трубы.

Так как за трубой всегда скапливается мусор (пыль, листья и т. п.), то в этом месте железо ржавеет, образуя дыры в воротнике. Чтобы увеличить долговечность воротника, предлагаю в 4-м и 5-м рядах одну из боковых стенок Е сделать длиннее на 3 см. Кладка задней стенки пойдет наискось. После кладки у этой стенки один угол в кровле будет выше, и вокруг трубы получится желоб с наклоном, из которого мусор будет смываться дождем. При этом немного усложняется кладка задней стенки, так как придется стесывать прямоугольные части кирпича на косые. Кладку можно делать и обычным способом — по 3-му ряду без удлинения стенки, тогда сзади трубы желоб будет без наклона. В 6-м ряду заканчивают кладку напусков над задней стенкой (показана пунктиром). 7-й ряд кладут точно по 6-му ряду. 8-й ряд напускают внутрь трубы над газоходом. С этого ряда кладку делают опять отвесно по стояку трубы. Начинают кладку шейки трубы до нужной высоты из пяти кирпичей в одном ряду.

Трубу заканчивают кладкой оголовка из трех рядов с двумя напусками — 13-15-й ряды. Кладка оголовка всегда подвергается воздействию осадков, морозов, газов. Мокрые швы мороз замораживает, а теплая погода размораживает. Швы и кладка не выдерживают перепада температур и разрушаются. В кладке оголовка бывает много четверток кирпича с толстыми швами. Швы намокают, и мороз постепенно их расширяет. Они делаются слабыми, и раствор высыпается из швов. Чтобы увеличить срок службы трубы, нужно всегда думать о том, как положить оголовок так, чтобы почти не использовать четвертки, а вертикальные швы были как можно тоньше.

После кладки на выступах тумбы и оголовка трубы делают наклонную набивку из прочного цементного раствора, которую хорошо “пожелезнить”- посыпать сверху сухим цементом и пригладить мастерком. Она служит для ската осадков. Слабый состав быстро разрушается. Кладка шейки трубы с острыми углами. При желании можно на углах стесать фаску, как при штукатурке углов. Кладка шейки трубы со стесанной по 4 см с каждой стороны фаской углов 3. Если стесать меньше, то с земли не будет четко видна красота кладки. Кладку трубы в данном варианте можно производить по порядовкам. Углы трубы, как и углы дома, подвергаются сильным дуновениям холодных ветров. Толщина стенок трубы составляет 12 см. В местах стесывания углов толщина трубы значительно больше (даже после стесывания она будет не менее 14 см).

Стесывание угла на нет к фаске угла начинают в 11 -м ряду, отступая от низа угла на 2 см. С 12-го по 1б-й ряды выполняют однотипную с перевязкой кладку кирпичами со стесанными углами. В 17-м ряду делают стесывание, подобное тому, какое было выполнено в 11 -м ряду, но отступив на 2 см от верха утла. Остающиеся в этом ряду нетронутыми 2 см делают утлы красивее и создают для напускаемого ряда оголовка и лучшую опору, и прочность кладки. Шейка трубы получится из восьми рядов, но для более высокой трубы эту кладку можно продолжить. 18-20-й ряды в варианте со стесыванием углов кладут точно так же, как и 13 -1 5-й ряды в варианте без стесывания углов. Углы трубы стесаны, а в оголовке-колпаке два напускающих ряда. Так труба смотрится красивее, но если ее накрыть колпаком из оцинкованного железа, а сверху поставить в профиль петуха, то будет еще красивее.

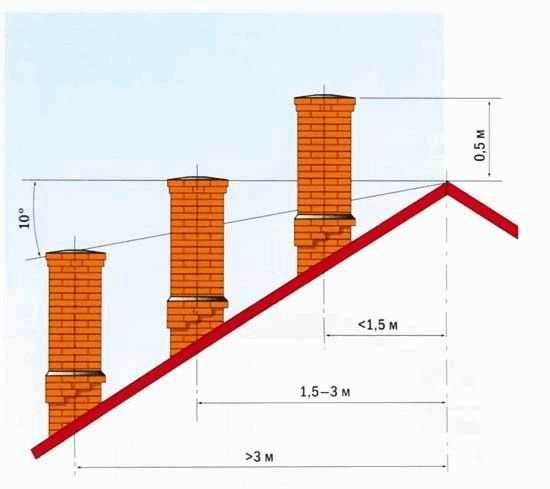

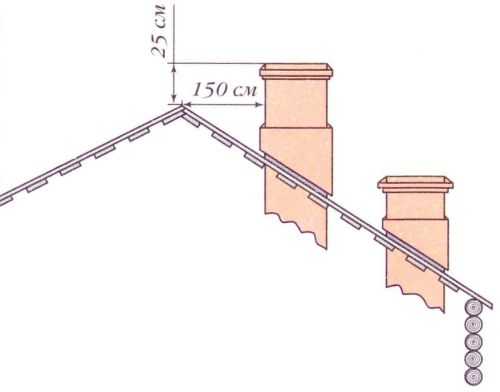

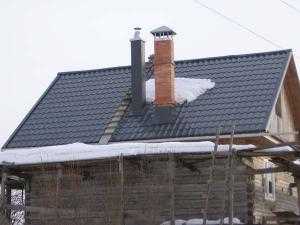

Различное положение трубы по отношению к коньку крыши

Так как кирпич бывает разного размера, то, перед тем как класть оголовок трубы, на полу раскладывают насухо 14-й ряд так, чтобы кладка ряда делилась на половинки кирпича. Шов между кирпичами 5 мм. Если положить на этот ряд последний 15-й ряд из пяти кирпичей отвесно стояку трубы, то вокруг него получится выступ 6 см. Какие же нужно делать напуски в двух напускаемых рядах оголовка? Нужно эти 6 см разделить на два ряда, получим, что в каждом ряду нужно делать напуски по 3 см. В верхнем напускаемом ряду кладка делится на целые кирпичи и половинки, из-за чего она упрощается.

Кладку напусков трубы уже делают по разложенному ряду на полу. Если труба расположена от конька крыши на расстоянии до 1,5 м, то она должна быть выше его не менее чем на 25 см. Если расстояние больше 1,5 м, то труба может быть невысокой. Иногда от оштукатуренной трубы слоями отваливается кирпич. Это бывает тогда, когда она оштукатурена цементным раствором. Он плотный, сквозь него не проходит воздух. Из-за разницы температур под штукатуркой образуется конденсат, который разрушает и штукатурку, и кирпич. Штукатурить трубу можно только раствором, в котором есть гашеная известь.

Что бы еще почитать?

remstd.ru

Кладка дымохода из кирпича - устройство, как класть и провести через стену, сложить трехканальный дымоход, видео, колпак, дефлектор и оголовок кирпичного дымохода

Несмотря на появление новых производственных технологий и оборудования, позволяющих оперативно смонтировать компактный дымоход при установке отопительного оборудования, кирпичные дымоходы остаются такими же востребованными, как и раньше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

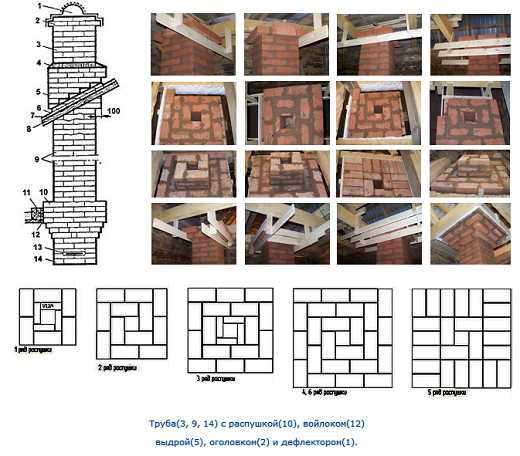

Пошаговая кладка дымохода из кирпича на рисунке.

Устройство

Возведение дымохода посредством кирпичной кладки осуществляется согласно выбранной схеме, наиболее подходящей в конкретной ситуации.

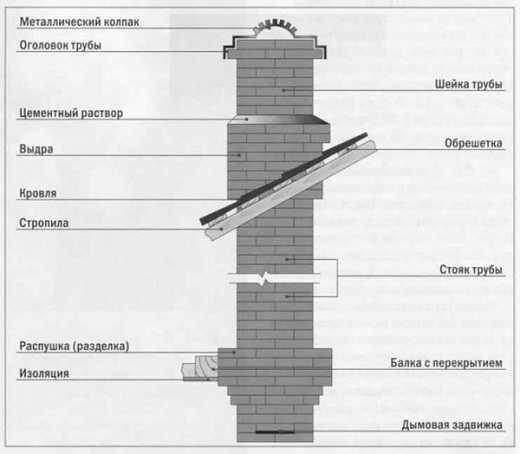

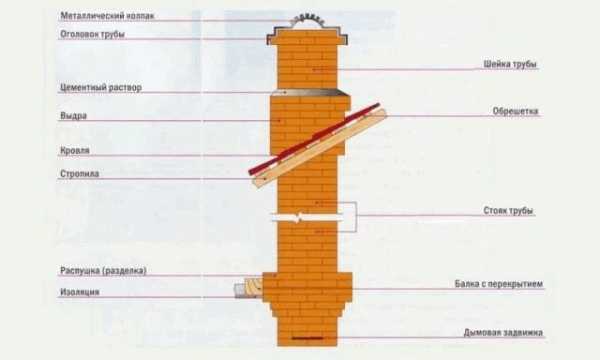

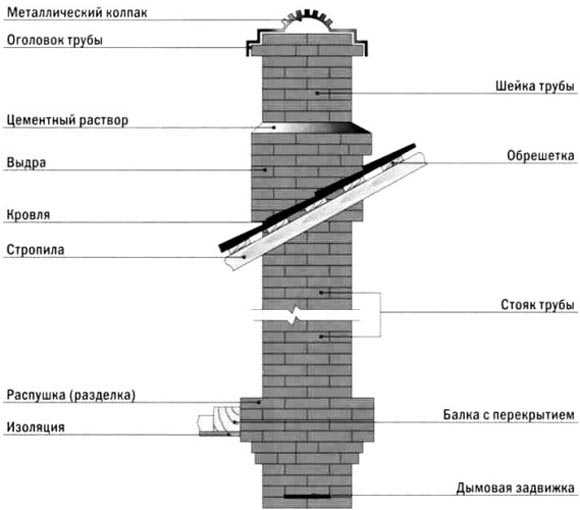

На рисунке показана схема кладки дымохода из кирпича.

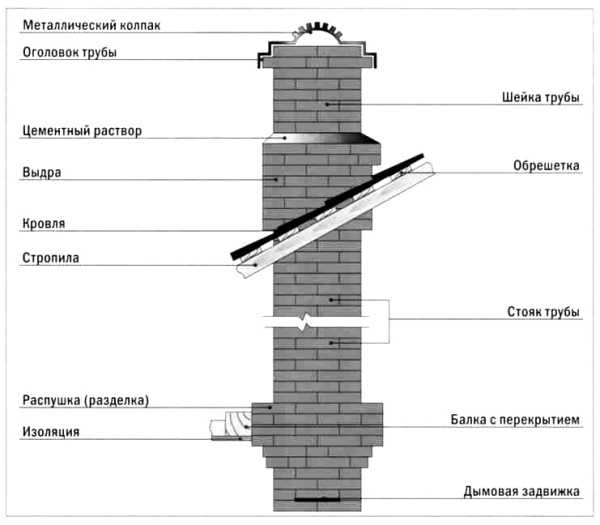

Устройство дымохода из кирпича в частном доме:

Строительство дымохода начинается с возведения надсадной трубы, которая оборудуется непосредственно на отопительном оборудовании, то есть печи или камине (чаще всего, в данном месте располагается задвижка). Надсадная часть дымохода, как правило, выкладывается из пяти или шести рядов кирпичей.
Следом идет часть дымохода, называемая распушкой (в данном месте идет небольшое расширение дымохода за счет кирпичной кладки).
Затем идет стояк (стояк располагается в чердачном пространстве и доходит до кровли, и представляет собой ровный кирпичный столб).
Далее идет снова расширяющаяся, как минимум на 10 см., часть дымохода, называемая выдрой. Выдра предназначена для защиты дымоходной трубы от попадания атмосферных осадков.
Затем идет шейка дымохода (конструктивно шейка идентична стояку дымохода).
Завершающей частью дымохода является оголовок. Оголовок представляет собой расширяющийся выступ дымохода, располагающийся над кровлей.

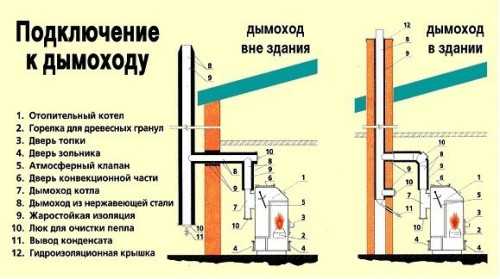

При устройстве кирпичного дымохода для газового котла, дополнительно проводится процедура гильзования дымоходного канала. То есть внутрь кирпичного дымохода помещается дымоходная труба заводского изготовления. Труба может быть выполнена как из жаропрочной нержавеющей стали, так и огнеупорной керамики. Часто устанавливаются в качестве вкладыша в кирпичный дымоход асбестовые трубы. Читайте инструкцию как собрать и установить дымоход из нержавейки.

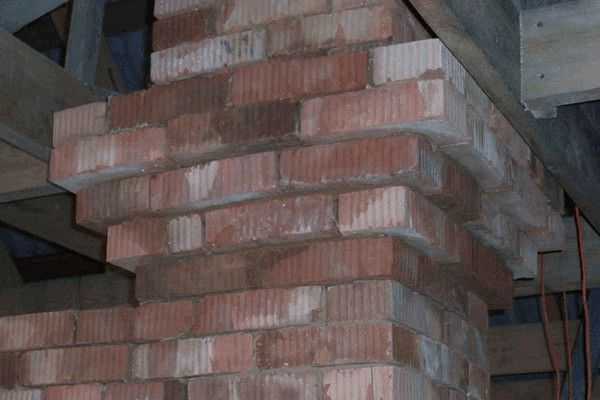

Расширяющаяся часть кладки дымохода, находящейся в области потолочного перекрытия, называется распушкой. Данная часть кирпичного дымохода изолируется асбестовым листом или строительным войлоком, пропитанным глиняным раствором. В некоторых случаях обустраиваю распушку в виде железобетонного короба, который заполняется такими сыпучими материалами, как песок, керамзит или галька.

Кладка

В процессе кладки дымохода из кирпича необходимо придерживаться некоторых правил:

Кладка дымохода проводится таким образом, чтобы при укладке каждого последующего ряда, середина кирпича перекрывала шов между кирпичами, находящимися в предыдущем ряду.
При возведении дымохода, имейте в виду, что дымоходный канал должен сохранять свое первоначальное сечение.
Толщина шва между кирпичными рядами должна быть не более пяти миллиметров.
Расширяющуюся часть дымохода, называемую выдрой, кладут таким образом, чтобы каждый последующий ряд образовывал, выступающую наружу на одну треть кирпича, ступеньку.
Обязательно, в месте обустройства распушки, оборудуется теплоизоляционный слой.
Если дымоход возводится коренного типа, то есть является самонесущей конструкцией на индивидуальном фундаменте, то между перекрытием (стеной) и дымоходной конструкцией обязательно оборудуется компенсационный шов.
Внутренняя поверхность дымохода должна быть, как можно более гладкой.

При проведении кирпичного дымохода через стену обязательно обустраивается распушка.

При установке трубы в кирпичном дымоходе, свободное пространство между трубой и внутренними стенками можно заполнить теплоизоляционным материалом, например базальтовой ватой. Как вариант, при установке асбестоцементной трубы внутри кирпичного дымоходного канала, свободное пространство между трубой и стенками кирпичного дымохода можно залить бетонным раствором. Руководство как установить коаксиальный дымоход и требования к установке здесь: http://mykaminz.ru/dymoxod/vidy/koaksialnyj/rukovodstvo-kak-ustanovit-koaksialnyj-dymoxod-i-trebovaniya-k-ustanovke.html.

При возведении трехканального кирпичного дымохода, следует иметь в виду, что кладка перегородок между каналами должна быть толщиной не менее половины кирпича.

Ознакомиться с процессом кладки дымоходного канала можно, посмотрев видео.

Кирпичная кладка дымовых и вентиляционных каналов — [© masterkladki]

Watch this video on YouTube

Элементы

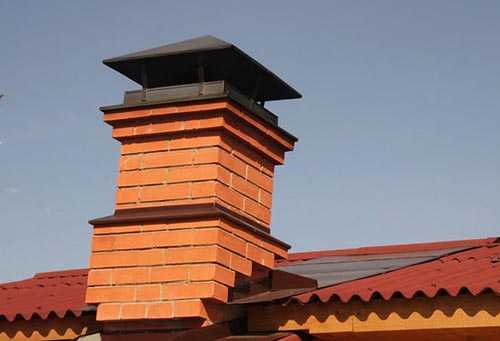

Колпак на кирпичную трубу дымохода, устанавливается для усиления тяги в дымоходе, за счет отклонения воздушных потоков.

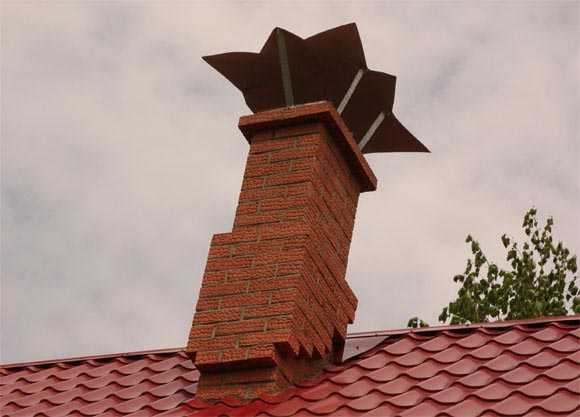

Дефлектор, устанавливаемый на кирпичный дымоход, может быть выполнен как из бетона, так и из листовой стали. Функциональное предназначение дефлектора также заключается в защите дымоходного канала от попадания атмосферных осадков, а также загрязнения (например, дефлектор предотвращает засор дымохода, вследствие опадающих листьев).

Оголовок представляет собой расширенную завершающую часть дымохода. На оголовок можно установить флюгарку, колпак с флюгером и т. д.

Шибер чугунный выдвижной для кирпичного дымохода предназначен для регулирования силы тяги в дымоходе. Принцип работы изделия заключается в том, что шибер представляет собой чугунную пластину, перекрывающую дымоходный канал, а при выдвижении шибера дымоходный канал открывается, пропуская поток воздуха. Читайте руководство по подключению к дымоходу газовой колонки.

Видео

Смотрите на видео рекомендации по кладке кирпичного дымохода:

Возведение кирпичного дымохода, рекомендуется доверить специалисту, так как процесс кирпичной кладки имеет свою специфику. При строительстве кирпичного дымохода необходимо правильно подобрать строительный материал, то есть кирпич, а также должен быть правильно замешан цементный раствор. Не маловажными являются моменты расчета высоты и сечения дымохода, а также толщины стенки дымохода. Если при кладке кирпичного дымохода будет нарушена технология, последствия не заставят себя ждать.

В лучшем случае придется переделывать всю основную работу сразу же, в случае если изначально будет низкий уровень тяги, либо в ближайшем будущем, в случае преждевременного разрушения дымохода под воздействием агрессивных химических веществ, образуемых при контакте скопившегося конденсата с дымовыми газами. В худшем случае может возникнуть угроза создания пожароопасной ситуации или отравления людей угарным газом.

mykaminz.ru

Секреты кладки дымохода

В любой печи или же камине, работа которых основана на жидком или твердом топливе, главным аспектом является дымовая труба или дымоход, а не схема сооружения, как считают многие. Одним из главных назначений печного дымохода или камина является удаление (отведение) дымовых газов наружу, благодаря естественной тяге, а также обеспечение безопасности для человека при работе дымовых каналов. Кладка дымохода требует строгих и правильных расчетов по конструкции и расположению.

Основным назначением дымохода является вывод дымовых газов с помощью естественной тяги.

Требования к кладке

Чтобы дымоход выполнял все свои функции, необходимо установить его в соответствии со всеми нормами.

Если вы задумали установить отопительное оборудование, то помните, что за последние годы конструкция данного оборудования стремительно усовершенствовалась. Энергосбережение и охрана окружающей среды заставила разработчиков уменьшить количество газов выбрасываемых в атмосферу и тем самым повысить уровень эффективности котлов. Вследствие этого пользователи каминов, печей и других агрегатных оборудований предъявляют наиболее высокие требования для дымовых каналов и их эксплуатации.

Список требований:

Качество используемого материала. Любой дымоход должен быть выполнен из высокопрочного материала и соответствовать всем условиям эксплуатации, а именно он не должен бояться коррозии и должен обладать устойчивостью к высоким температурам.
Внутренняя поверхность должна быть гладкой, чтобы снизить сопротивление движению газов.
Дымовые трубы должны обладать теплоизоляционными свойствами. Что это даст? Газы будут быстрее выходить в атмосферу, появление конденсата уменьшится в разы, теплоизоляция предохранит от пожара.

Если не выполнять эти требования, то это может повлечь за собой:

Отравление человека, если угарный газ попадет в помещение.
Пожар.
Дымоход покроется коррозией и может разрушиться или перестанет вытягивать газ.
Перестанет «тянуть» и отопительное оборудование не будет работать.

Правила планировки

Лучше всего дымоход расположить поближе к коньку в теплой части здания и подальше от холодной части помещения.

Для начала надо определить стену, где будет производиться кладка. Будет хорошо, если расположить камин удастся поближе к коньку, да еще и в теплой части здания. Конечно, планировать монтажные работы можно вдали от конька и во внешней стене в холодной части помещения. Но это может привести к негативным последствиям. Советуют выбирать теплую комнату, потому что дымоход не должен промерзать в зимний период, помимо этого его стенки должны быть более толстыми и теплоизоляционный слой должен быть толще.

Какие могут быть последствия?

Нарушение требований во время кладки может привести к полному разочарованию и нежеланию пользоваться камином, а потом к сквозняку и неприятный запаху из-за неработающей вытяжки.

Помимо этого может появиться и слабая тяга, различные трудности при растопке, в том числе и задымление.

Материал для порядовки

Безопасность дымохода зависит от того, насколько правильно будет проведен монтаж.

Обратная тяга, дым и угар в помещении, пожар — все это может произойти, если безответственно и непродуманно отнестись к процессу кладки дымового канала. Правильная схема монтажа и качество трубы может добавить безопасности, эффективности и долговечности камину. Профессиональные строители в качестве строительного материала часто используют кирпич, сталь, бетон и стекло. Рассмотрим все эти варианты подробнее.

Кирпичный дымоход

Разумеется, основным материалом для каминных труб является кирпич. Он довольно прочный, материалоемкий и требует незначительных денежных затрат на песок, кирпич, глину и воду. Следует запомнить, что далеко не каждый кирпич подойдет для кладки труб, лучше всего для этих работ взять обожженный, глиняный полнотелый.

Стальные трубы

Дымоход из стальной трубы в несколько раз легче кирпичного дымохода, и потому не требует дополнительного фундамента.

Очень часто в качестве материала для вытяжки используют стальные (металлические) трубы из нержавеющей жаропрочной стали. Они в разы легче кирпичных и не требуют дополнительного фундамента. Они долговечны, устойчивы к коррозии и подходят для различных печей и котлов, несмотря на их модификацию, размеры в ширину и в высоту.

Для удаления газов они имеют оптимальное сечение. Существует множество разнообразных вариантов: квадратные, круглые, треугольные и т. д. Внутри этих труб идеально гладкие стенки, на которых не накапливается сажа. Еще одним значительным плюсом стальных труб является легкость монтирования уже в построенных домах, если схема постройки не предусмотрела возможность дальнейшей установки каминов и других отопительных агрегатов.

Установка труб из нержавеющей стали весьма популярна в строительстве. На это есть основания: высокая температурная и коррозийная стойкость, различные формы канала с гладкой внутренностью, длительный срок службы и малый вес. Теплоизоляция у таких труб есть и она не простая. Она не горит, обладает низкой теплопроводностью, не выделяет газов и паров при воздействии высоких температур и не наносит ущерб комфорту и здоровью. Недостатки, конечно, есть, но их мало: высокая цена и невысокая самонесущая способность.

Огнеупорные трубы

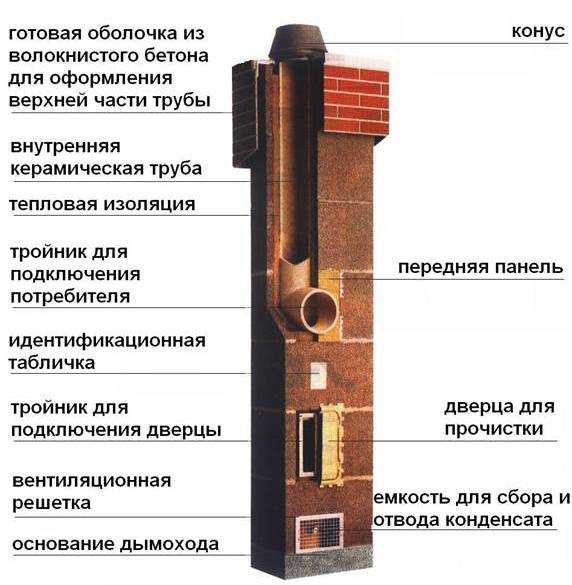

Керамические трубы для дымохода обладают теми же свойствами, что и стальные, только их долговечность гораздо больше.

В начале 2004 года на рынках труб появились керамические шамотные трубы, оболочка которых выполнена из нержавеющей стали или из бетона. Они обладают всеми преимуществами стальных дымоходов, но отличаются долговечностью и высокой надежностью. Дымоходы из шамота состоялт из нескольких элементов: внутренняя шамотная труба, внешний кожух и изоляционный слой из базальтовой породы. Внешний кожух состоит из нержавеющей стали или из пенобетона. Стоимость дороже стальных труб, но все окупается из-за длительной эксплуатации.

Дымоходы из стекла

На современном рынке труб можно найти и «экзотические» материалы, к примеру, стекло. Преимущества стеклянных труб: не впитывают влагу, полное отсутствие коррозии, низкая тепловая инертность. В настоящее время такие трубы очень дорогие и требуют дополнительных затрат для монтажа, но все окупается внешним видом трубы.

Порядовка стенок

Для кладки дымовой трубы нужно использовать обожженный полнотелый кирпич.

Для кладки нужно использовать обожженный полнотелый кирпич и раствор, состоящий из 5 частей песка, 2 частей цемента и 1 части извести. Для того чтобы сделать выход для дыма герметичным, нужно швы полностью заполнять раствором. При этом, обломанные кирпичи для кладки использовать нельзя. Во внутридымоходном и внутритопочном пространстве категорически запрещается оставлять излишки раствора и выпуклые швы. Но, если после постройки обнаружили несоответствующие места, где выход газов возможен через швы, а впадина не превышает 10 мм, то в дальнейшем можете заполнить их штукатуркой.

Повороты и сужения должны принять округлую форму, для этого кирпичи во время кладки дымохода выкладывают в форме круга. Цементный раствор при этом не годится: под действием дыма он разрушается, а из-за объемных изменений трескается. Сложенный заново дымоход не нужно оштукатуривать, его необходимо расшить. Штукатурка из-за сажи держаться долго не будет, попросту отвалиться. Если все-таки вы планируете отштукатурить стену из-за эстетических соображений, то слой старайтесь сделать очень тонким. Лучше всего после оштукатуривания покрыть слой бесцветной краской для большего срока службы. При этом схема сооружения должна быть полностью рассчитана.

В дымоходе плохая тяга. Почему так и как с этим бороться

Если дымоход недостаточно вытягивает угарный газ, то причиной может быть недостаточная высота дымохода.

Если камин или печь плохо тянет, то причиной этого явления может быть недостаточная высота самого дымохода над кровлей, недостаточная ширина, неправильное расположение на крыше, перегрузка, вызванная присоединением других отопительных агрегатов. А также, если боров неплотно примыкает к трубе и если устройства двух боровов находятся в одном дымоходе друг против друга, отчего завихряются потоки угарного газа.

Зачастую люди строят слишком длинные «вытяжки», чтобы получить дольше тепла. Этого делать не рекомендуют, так как они не будут иметь крутой подъем, способствующий хорошей тяге и к тому же они слишком быстро забьются сажей. Для того чтобы проверить тягу, надо дверцу печи приоткрыть на несколько сантиметров, зажечь свечу и поднести ее к щели. Если пламя начинает рваться в щель и свеча гаснет, то тяга слишком сильная, а если пламя не двигается, то тяга плохая.

Если пламя спокойно направляется внутрь и свеча не гаснет, то тяга нормальная.

Если вы хотите увеличить тягу, то установите устройство для принудительного дымоудаления. Это устройство устанавливается на конец трубы и питается от электричества, при этом включить и отключить его можно из любой точки помещения обычным выключателем.

Условия для работы

Печь или камин будут работать, если в топке присутствуют все необходимые условия: скорость движения для открытых камер и разряжение для закрытых. Минимальная высота дымохода камина 5,5 от точки горения до устья. Но простой высоты будет недостаточно, обязательно надо учитывать площадь сечения, форму и геометрические параметры. Если не соблюдать эти условия, то может возникнуть трудность розжига и задымление.

Если на стене образовались трещины, то угарный газ может проникнуть в дом. Чтобы этого избежать, надо разобрать кладку и вновь сложить. Повреждения чаще всего случаются в подкровельной части, ремонт осуществляется следующим образом:

Поврежденный слой разбирают и заменяют новыми кирпичами.
Бетонируют оголовку трубы.
Ремонтируют старые или расшивают новые швы, которые при этом выскабливают на глубину 3-5 см.

Круглое сечение считается самым целесообразным, так как движение газов производится спирально, следом идет квадратное сечение — оно также удобно. Самым не удобным сечением признали треугольное.

1pokirpichy.ru

выбор кирпича, приготовление раствора, полезные советы специалистов

На современном рынке товаров предоставлен огромный выбор разнообразных дымоходов. Увеличение научных разработок в этой области и использование новых, не применяемых, до этого сплавов позволяют выпускать настоящие сложные машины, способные без дополнительного технического обслуживания не поддаваться коррозии, отложениям сажи и скоплению конденсата. Но вопреки всем предоставленным факторам, покупатели предпочитают выполнять кирпичную кладку дымохода своими руками.

Кирпич для дымохода – неустаревающая классика

Массовый характер в наше время приобретает постройка дач и загородных резиденций. Благодаря этому спрос на камины и печи многократно возрастает. Отопительные приборы стремятся устанавливать согласно старым, уже проверенным предыдущими поколениями, способом. Следует отметить и тот факт, что искусство оборудования печей во многих регионах нашей страны было утеряно. В этой статье подробно описано, как своими руками, применяя кирпич и раствор, в самые короткие сроки отстроить дымоход.

Составляющие и компоненты дымохода

Прежде чем начинать строительство, стоит в деталях изучить информацию о том, из каких компонентов состоит печная труба. Многие обыватели ошибочно считают, что такая конструкция выполнена лишь из кирпича. Из чего же состоит дымоотводный канал?

Основывается он на установке насадной трубы, прикрепляемой непосредственно на поверхности печи. При желании на нее можно установить заслонку. Выкладывать такую трубу необходимо, используя технику перевязки кирпичей после каждого выложенного ряда. Не доводя до перекрытия приблизительно 4 ряда, следует прекратить выкладывать основу. Название места – шейка распушки. Далее, происходит расширение кладки от ряда к ряду вверх.

Пришло время установки непосредственно самого дымохода. Рассмотрим основные этапы строительства.

Производится ознакомление с чертежом конструкции. Обычно используется стандартная схема укладки. Если планируется установка газового котла, то в основание также следует заложить специальные металлические трубы.
Определяется размер канала, соответственно степени проходимости труб он подбирается индивидуально. Стоит помнить, что он также зависит от толщины швов на кладке из кирпича.
Как уже было сказано ранее, начинается устройство с выкладки надсадной трубы. Придерживайтесь всех установленных ранее кирпичных перевязок.

Важные аспекты строительства

После выполнения всех предыдущих этапов следует заняться раскладкой шейки разделки. Для стандартного дымохода будет достаточно выкладки всего из пяти кирпичей.

Итак, как правильно производить построение?

Начало самой разделки. Параметры наружной поверхности будут составлять примерно 600х500 мм. Нужно вставить половинки и четвертинки от целого кирпича. Следует предварительно закупить специальные строительные пластины, которые будут вставляться внутрь. Это поможет ровно проложить канал для выведения дыма.
Строительство третьего ряда. Габариты приблизительно будут равняться 650х550 мм. Стоит подобрать сюда более плотные пластины приблизительно в 80 мм. На этом этапе распушка постепенно начнет приобретать окончательную форму.
Выкладка четвертого и пятого ряда. Применяется целый кирпич. Шестой ряд выкладывается с обязательным соблюдением перевязки и никак иначе.

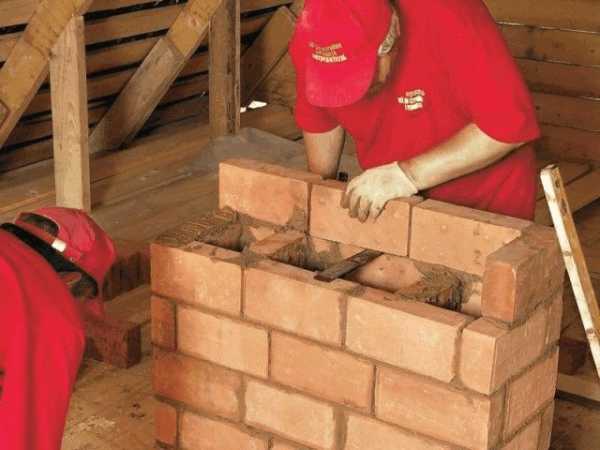

Чердачные работы

Для чердачной работы следует начать с обустройства основного стояка. Нужно проделать отверстие в поверхности кровли и провести через него оборудование. Это вся часть работы, выполняемая в чердачном помещении. Далее, происходит обустройство части, по которой дымоход выводится на крышу.

Крыша

Как и ранее первостепенный этап работы – выкладка стояка. Не следует забывать о привязках кладки кирпича. Выводится труба приблизительно на три ряда выше уровня кровли, затем можно начинать укладывать выдру.

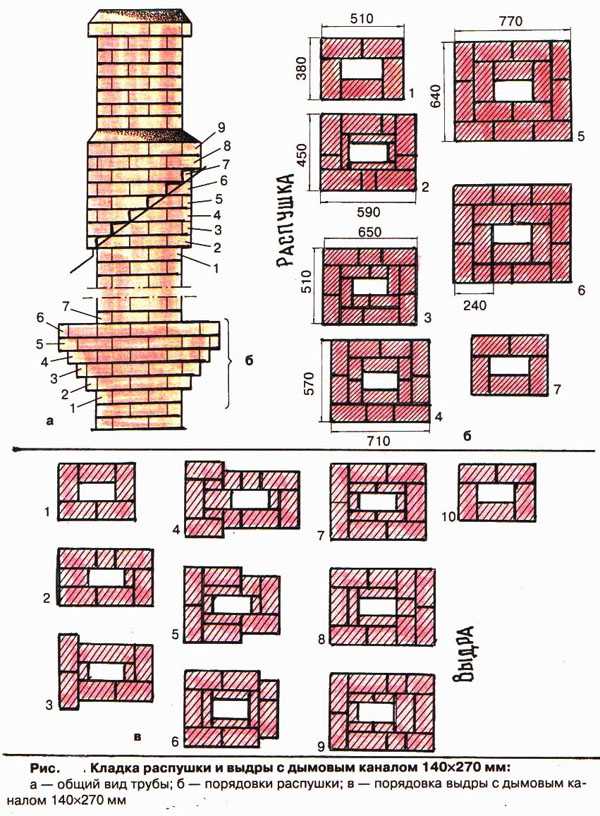

Выдра

Выкладывать этот этап требуется в девять или более рядов. Каждый последующий больше предыдущего на четверть от целого кирпича. Следует точно придерживаться размеров дымового протока - он не должен ни расшириться, ни сузиться. Выступ будет иметь направление вперед. Края дымохода остаются на своем месте. Посредством выдвинутых вперед кирпичей, выдра будет расширяться по ширине приблизительно в третьем укладе. В четвертом ряду в длину должны стать больше выступы с боков. Пятый по счету ряд должен закрыть щель между кровлей и выстроенной кладкой дымохода.

Шестой ряд закроет образовавшиеся боковые открытые зоны. Формирование основных выступов завершится на седьмой кладке. Останется только оформление задней части.

Последний, четвертый по счету выступ должен образоваться в ряду под номером восемь. Для формирования правильного дымоотвода нужно внимательно соблюдать установленные перевязки и не нарушать порядок расположения пластин. Девятая кладка идентична восьмой. На этом этапе можно приступить к выкладыванию так называемой шейки дымохода.

Производится это также в несколько рядов. Если говорить точнее, то в три и более ряда. Размер следует подбирать, опираясь, на исходные размеры и высоту дымового канала. Ни в коем случае не следует нарушать правил обустройства дымохода над кровлей здания, поскольку будущая работоспособность и даже безопасность прибора зависят именно от этого. Установленные размеры сохраняются вне зависимости от подобранной модели устройства.

Завершающий этап

Постройка дымохода своими руками почти завершена. Теперь требуется соорудить оголовок. Его можно начинать выкладывать на сформировавшуюся шейку. Выполняется этап в точности так же как и распушка, поэтому составить большого труда это не должно. Когда работа закончена, следует уделить немного времени для подбора флюгарки либо же колпака для дымохода.

Полезные советы

Очень пристальное внимание стоит уделять привязке кирпича, особенно в тех местах, где использованы четверть или половина от целого кирпича. Это же правило обязательно применимо и к строительным пластинам.

Не стоит скупиться на покупку шлифовально-отрезной машины. Это значительно облегчит и ускорит процесс кладки.

Отдельное внимание следует уделить раствору, используемому при кладке. Замешивать его стоит до получения густой однородной консистенции, способной в будущем склеить части воедино. Качеством раствора также не следует пренебрегать, так как в будущем могут возникнуть проблемы, если был подобран плохой материал. Растворы в основном однотипные, выделять какой-то основной не имеет смысла.

Нужно помнить, что чем меньше швы в конструкции, тем прочнее она будет. Прежде чем откалывать часть кирпича, когда хорошо все измерено, то нужно наметить линию среза маркером.

Когда будет производиться укладка выдры, некоторые кирпичи придется обработать до получения не совсем правильной формы. Но не нужно делать выводов, будто можно использовать любой кирпич. Это скорее показывает то, что укладка дымохода весьма трудная задача.

Прежде чем приступать к работе нужно точно взвесить, сможет ли один человек ее осилить, либо же лучшим выходом будет нанять специализированных на этом рынке труда мастеров.

Возможно, лучшим выбором будет предпочесть обычную общепринятую кладку. Обустройство дымохода предполагает и такой вариант. Что же имеется в виду?

Здесь рассматривается та ситуация, когда пропускаются все срединные этапы и дымоход от трубы до оголовка выкладывается ровно, без изменения размера. Разделку или выдру при этом можно на заказ отлить из прочного материала. К примеру, бетона.

Лучше использовать металлические прутья либо же арматуру для монтировки в конструкцию. Ни в коем случае не следует допускать пересечения отрезками прута дымового канала. После выполнения всех первичных приготовлений можно смело устанавливать специальную опалубку и заливать получившуюся систему раствором бетона. Как можно заметить, в обустройстве дымоотвода из кирпича возможен и подобный вариант.

Нужно помнить, что нет ничего ни выполнимого. Некоторые люди считают, что дымоход из кирпича уже давно отжил свое и выходит из моды. Это совершенно не так. Такие установки можно смело применять в паре с самыми новыми и современными моделями.

pechi.guru

Кладка дымохода из кирпича своими руками

Дымоход – важная составляющая отопительной системы. Его прямое предназначение – отведение продуктов горения, образование тяги для подачи кислорода в топочную часть котла, камина или печи. Современный рынок сегодня предлагает множество готовых дымоходов с инновационных материалов, однако стандартные изделия из кирпича все же остаются довольно востребованными.

Конструктивные особенности кирпичного дымохода

С интенсивным развитием строительства загородной недвижимости возрос интерес к печам, каминам. В индивидуальном строительстве дымоход из кирпича является наиболее распространенным. Кирпич – доступный и прочный материал, устойчивый к низким, высоким температурам, в частности к большому нагреву и перепадам.

Конструкция дымохода состоит из следующих составных частей:

•Насадная труба. Эта часть монтируется непосредственно на печь, камин.•Шейка распушки. Расширение кладки дымохода, выложенное таким образом, что изделие не меняет свое внутреннее сечение.•Стояк. Ровная зона дымохода, доходящая до самой кровли.•Выдра. Расширение дымохода со всех сторон, которое препятствует атмосферным осадкам и проникновению влаги на чердак.•Шейка трубы. Дымоход после выдры, который выложен так, как и стояк.•Оголовок дымохода. Очередное расширение наружной кладки. На него можно надеть колпак или флюгарку для защиты от атмосферных осадков.

к содержанию ↑

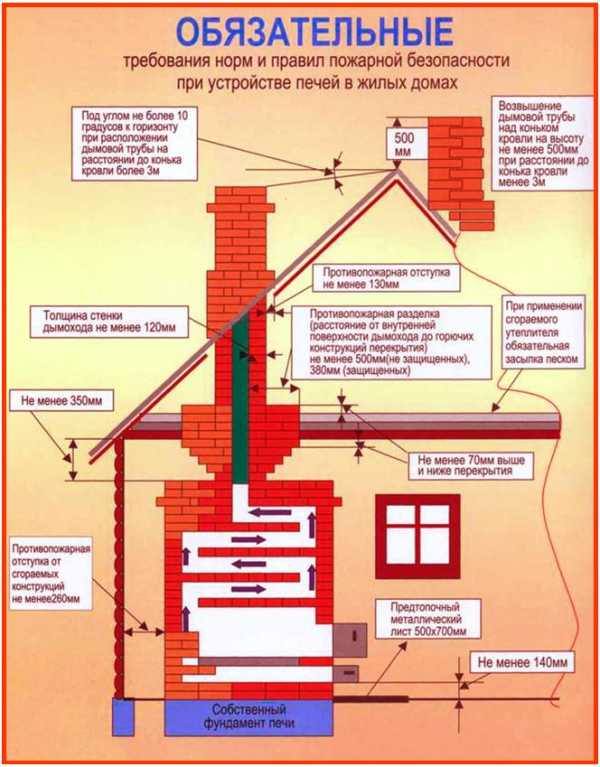

Требования к дымоходам

Комфорт, безопасность в доме, а также расход топлива, чистота воздуха зависят от корректного расчета дымоходной части. Независимо от того, для котла, для печи или для камина обустраивается дымоход, он должен соответствовать определенным критериям:

Требования к печной трубе и дымоходу из кирпича

•Пожаробезопасность. Изделие обязано соответствовать основным требованиям безопасности. Это важнейшее условие. Поверхность стен из воспламеняющих материалов должны располагаться до внешней стороны кладки на расстоянии не менее 380 мм. В межэтажных перекрытиях с прохождениями труб нужно оборудовать специальные утолщения – опушки.•Высота. Данный параметр оказывает большое влияние на тягу. Правильно выложенный дымоход должен иметь высоту не меньше пяти метров. Существенное значение имеет высота перепадов между поверхностью крыши и оголовками. Верх трубы должен быть не меньше или выше уровня конька при условии, что расстояние до него составляет не больше трех метров. Если крыша плоская, дымоход должен быть выше ее как минимум на метр.•Толщина стенок. Она должна составлять для жилой недвижимости не менее 10 сантиметров.•Внутреннее сечение. Выкладывать дымоход стоит таким образом, чтобы площадь всей внутренней части была постоянной.

Каждая дымоходная система является уникальной, поэтому производится по согласованному проекту с указанием подробной схемы кладки по слоям. Однако некоторые рекомендации для всех ситуаций одинаковые. Это обеспечение герметичности, гладкость внутренней поверхности и прочие.

Видео: Кладка кирпичного дымохода

к содержанию ↑

Размеры и конфигурация кирпичного дымохода

По печной трубе дым движется по спирали. Исходя из этого считается, что оптимальная конфигурация внутреннего сечения – это круг. К сожалению, сделать из кирпича дымоход такой формы невозможно, поэтому при строительстве малоэтажных жилых домов дымоход делают прямоугольной формы.

Внутренние углы, шероховатости стенок являются препятствием для выхода продуктов горения. Чтобы это воздействие минимизировать рекомендуется обработать поверхность внутри выравнивающейся смесью. Выполнять такие действия стоит тщательно, так как, применяя например штукатурку, она может осыпаться от частых перепадов температур.

Высота дымоходав зависит от расстояния до конька и его высоты.

Размеры дымохода зависят от габаритов самой конструкции. На слишком маленьком здании большой дымоход будет смотреться комично. Наиболее меньший расход кирпича выходит при строительстве дымохода с внутренними размерами 260 х 130 мм. Получить такую конструкцию можно, если сложить каждый ряд из пяти кирпичей. Часто встречаются дымоходы больших размеров, например для русских печей, внутренние размеры которых составляют 260 х 260 мм.

к содержанию ↑

Материалы, которые потребуются для изготовления дымохода

Для строительства дымохода понадобиться всего лишь несколько составляющих компонента: кирпич, раствор. Для достижения хорошего результата стоит применять качественные материалы.

•Кирпич. Желательно, чтобы он имел марку не ниже М200, стандартные размеры 250 х 120 х 65 мм. Кирпич должен быть хорошо обожжен, иметь ровный окрас, четкие, ровные грани. Именно такой материал можно укладывать с минимальным использованием количества раствора.•Раствор. Хороший раствор можно получить с воды, песка, глины, цемента. Качество раствора во многом зависит от песка. Чем меньше размеры зерен, тем тоньше выходит шов. Вода должна быть мягкой и чистой, а глина такой, как и в производстве используемого кирпича.

Важно позаботиться о месте примыкания печной трубы к поверхности крыши. Обеспечить качественную гидроизоляцию стыка можно с помощью покрытия. Для улучшения гидроизоляции в месте стыка нужно сделать утолщение (выдру) в месте выхода трубы из кровли.

В случае отсутствия выдры гидроизоляция во многом будет зависеть от используемого отделочного материала. Довольно часто используют оцинкованное железо, которое вставляется в надрез плоскости кладки, выполненный болгаркой.

к содержанию ↑

Как выложить дымоход из кирпича

Начинать выкладывать дымоход стоит с верхней части печи. Работы начинаются с насадной трубы. Выкладка осуществляется в строгой последовательности, ряд за рядом с перевязкой между ними. Кладка кирпича должна повторять устройство стен, перегородок с учетом некоторых нюансов:

•Каждый выложенный ряд должен быть строго горизонтальным. В процессе операции стоит проверять периодически вертикальность конструкции.•Выкладку рядов стоит проводить на раствор цементно-глиняный. Рекомендуемые пропорции – две части цемента, часть извести, пять частей песка.•Толщина раствора должна составлять примерно 5-10 мм. Если слой будет толще, он может осыпаться под действием перепадов температур.•Стоит позаботиться о качестве заделки швов, что позволит предупредить выход искр из трубы.•Желательно использовать лишь целые кирпичи. Если нужно использовать их части, то стоит использовать минимальное количество раствора.

Схема кладки распушки и выдры.к содержанию ↑

Наиболее распространенные ошибки

Сложить качественный дымоход для многих печей не так уж и сложно. Достаточно учесть все вышеперечисленные требования. Однако часто можно встретить изделия, работающие неправильно. Что привело к такому результату? Наиболее распространенные ошибки следующие:

•Недостаточная высота дымохода относительно крыши здания. Нельзя добиться хорошей тяги имея слишком низко расположенный оголовок.•Некачественный раствор, применяемый при кладке, может разрушаться со временем от частых перепадов температур.•Качественная работа каминов и печей зависит во многом от равномерности внутреннего канала. В ином случае могут появляться завихрения, на стенах откладывается сажа и копоть.•Желательно не допускать отклонения от вертикали. Данный показатель для каминов, печей не должен превышать тридцать градусов при отклонении не больше метра в сторону.

Видео: 10 самых больших ошибок при установке дымохода в загородном доме.

Устройство печи, в частности дымохода, нуждается в максимальной аккуратности. Правильно выполненный дымоход увенчает эффективную отопительную систему, предоставив максимальный комфорт пользователю.

housedb.ru

Кладка дымохода из кирпича своими руками: подготовка, видео, цена

Кладка дымохода из кирпича представляет собой сооружение, предназначенное для удаления дыма и угарных газов, образующихся при горении жидкого или твердого топлива. Конструкция дымохода состоит из ряда фрагментов, совокупность который создает сквозную тягу воздушных масс снизу вверх.

Фрагменты дымохода

В начале вытяжной системы располагается насадная кирпичная труба с задвижкой. При ее сооружении соблюдается технология перевязки кладочных рядов. Надсадка не должна доводиться до перекрытия на 5-6 рядов, оставляя место для шейки распушки, после которой кладка выполняется с расширением.

В процессе кладки дымохода из кирпича своими руками следует учесть, что внутренний размер дымового канала должен совпадать с размером оголовка. Соблюдение размеров обеспечивает всей конструкции устойчивость и стабильную функциональность.

Распушку (разделку) выкладывают из нескольких рядов с расширением наружной части конструкции до момента вывода в чердак. Прямая кладка на чердаке, стояк, доводится до кровли, где выкладывается вторая распушка (выдра), образующая расширение кладки примерно на 100 мм.

Расширение кладки дымохода из кирпича, цена которого зависит от марки, перекрывает щели между кладкой и кровлей, препятствует просачиванию атмосферных осадков. После сооружения выдры кирпичная кладка (шейка) производится таким же образом, как и стояк.

Выше шейки наружная часть дымохода выкладывается с расширением (оголовок), на который устанавливаются металлические флюгерки или колпаки на стойках. Правильно подобранные размеры защитных конструкций увеличивают тягу в трубе, придают ей эстетичный вид, могут служить украшением крыши.

Какой кирпич выбрать

Для сооружения кладки дымохода из кирпича используется материал специальной марки, обладающей устойчивостью к воздействию угарных газов, кислотный испарений, перепадов температуры. Одним из наиболее распространенных формовых строительных материалов для дымоходов является кирпич шамотный, красный полнотелый или специальный огнеупорный.

Подготовка к работе

Перед началом строительства дымохода начинающему печнику следует изучить рабочую схему конструкции, определиться с выбором топлива. Если обогревательный прибор будет работать на твердом топливе, то дымоход можно полностью выкладывать из кирпича. Для печи с газовой форсункой или газового котла кладка комбинируется с металлической (из специального сплава) или асбестовой трубой.

Любая отопительная конструкция должна сооружаться на кирпичном фундаменте или бетонной армированной плите высотой не менее 300 мм. Ширина фундамента должна превышать размеры дымохода в среднем на 150 мм.

Для непрофессионального печника осуществить кладку дымохода из кирпича своими руками можно по рекомендациям видео или пошагового фото, размещенного на строительных сайтах. Там же можно выбрать схему кладки, узнать значение специфических названий частей конструкции, а также научиться выбирать материалы. Для скрепления кладочного материала используется цементно-известковая, цементно-песчаная или специальная, огнеупорная смесь.Независимо от высоты постройки, высота дымохода должна быть больше на 5 м. В процессе возведения кирпичной трубы необходимо оставлять один кирпич незакрепленным. В последствии он будет обеспечивать доступ в дымоход для удаления сажи.

Обязательные условия

Обязательным условием устойчивости кирпичной кладки является соблюдение условий, при котором стенки и углы конструкции остаются ровными и прямыми. Профессиональные печники в целях замедления процесса оседания сажи на стенах дымохода рекомендуют их внутреннюю часть отделать гладкой штукатуркой.

Известно, что сажа не только снижает интенсивность тяги, направляя дым в щели кладки, но также может воспламениться. Утечку дыма можно определить по следам копоти на внешней, беленой известью или окрашенной в светлый тон внешней стороне кладки.

Если сооружение трубы для бытовой печи или твердотопливного котла осуществляется непосредственно у деревянной стены, то в обязательном порядке производится термоизоляция стеновой конструкции. Кроме этого производится крепление стояка дымохода к стене стальными анкерами. Место выхода трубы в чердачное пространство изолируется стекловолокном или асбестовой тканью.

Также не следует забывать, что наружная часть дымохода нуждается в утеплении с последующей отделкой облицовочным кирпичом или кровельной отделкой. Утеплитель позволит дымоотводящему каналу быстрее прогреваться, не создавать в трубе первичного завихрения с выбросом дыма в помещение, не образовывать конденсат.

Нормативные требования

Для выполнения кладки дымохода из кирпича разработаны нормативные требования СНиП за N 41-01-2003. В разделе 6.6 указан перечень параметров дымоходов из кирпича для бытовой печи. Кроме этого перечислены показатели эксплуатационных нагрузок:

в одном дымоходе можно объединить две печи, расположенные в смежных помещениях;
запрещено использовать вентиляционные шахты для оборудования дымохода;
общая длина дымоотводящего канала должна быть не короче 5 метров;
дымоход можно оборудовать внутри наружной стены из негорючих материалов;
дымоход должен быть оборудован задвижкой.

wallsgrow.ru

Как построить дымоход из кирпича своими руками

Перед тем, как начать строительные работы, необходимо подготовить схемы дымоходов из кирпича, соответствующие конкретному проекту печи, особенностям внутренней планировки помещений, конструкционным отличиям кровли.

Далее до самого перекрытия выкладывается шейка разделки (распушки). Необходимо следить, чтобы, независимо от внешних габаритов, внутреннее сечение дымоходного канала на всей протяженности было одинаковым и составляло приблизительно 140х270 миллиметров (это усредненные параметры, в реальности они могут быть другими, в зависимости от мощности отопительного прибора и размеров дымохода). После пяти рядов шейки начинается кладка самой разделки, наружные размеры первого ряда которой должны составлять около 590х450 миллиметров, что достигается за счет вставки половинок и четвертинок кирпича. Чтобы не произошло отклонения в сечении дымового канала, применяются 60-миллиметровые кирпичные пластины, вставляемые вовнутрь. На третьем ряде разделки размеры дымохода из кирпича вновь меняются и составляют уже 510х650 миллиметров. Внутрь также вставляются кирпичные пластины. Наружные размеры четвертого ряда делаются равными 570х710 миллиметров, а внутрь вставляются кирпичи толщиной 90-100 миллиметров. Пятый и шестой ряды выкладываются из цельных кирпичей при строгом соблюдении правил перевязки. В случае необходимости разделка может быть продолжена еще на один ряд.

После того, как кладка разделки завершена, строительство дымохода из кирпича перемещается на чердак, где устраивается стояк. Для его вывода наружу в кровле предварительно должно быть сделано отверстие. Стояк сооружается достаточно быстро и просто, так как предусматривает выполнение обычной кладки и не требует никаких манипуляций с размерами трубы. Как только он доведен до кровли, все работы перемещаются на крышу. Там продолжается выкладывание стояка, который должен на один-два ряда возвышаться над кровлей, после чего начинается сооружение выдры.

Данный отрезок дымохода состоит из девяти рядов, при этом выкладывается он таким образом, чтобы наружный размер каждого последующего ряда превышал предыдущий на четверть кирпича. В то же время размер дымового канала должен оставаться неизменным, поэтому необходимо тщательно подбирать внутренние кирпичные пластины, посредством которых производится его регулировка. Вначале кирпичи кладутся таким образом, что образуется только один выступ, впереди, в то время как по краям наружный размер дымохода не изменяется. В третьем ряду выдра становится шире за счет выдвинутых кирпичей, то есть передний выступ постепенно начинает заходить на бока. В четвертом ряду происходит увеличение боковых выступов в длину. Еще больше их длина увеличивается в пятом ряду, за счет чего перекрывается зазор между дымоходной трубой и кровлей. В шестом ряду этот зазор перекрывается почти полностью, а в седьмом формирование боковых выступов окончательно завершается.

В результате всех вышеописанных преобразований образовался передний и два боковых выступа, осталось еще сформировать задний. Как видим, недаром даже достаточно опытные строители задают вопрос, как класть дымоход из кирпича, ведь дело это достаточно непростое и требует предельного внимания и соблюдения всех технологических требований. Последний, четвертый выступ формируется в восьмом ряду. Тут особенно важно соблюдать перевязку кирпичной кладки и тщательно подбирать кирпичные пластины, которые позволяют дымовому каналу оставаться неизменным при постоянном изменении внешних габаритов трубы. Завершающий, девятый ряд выдры выкладывается аналогично восьмому, и при этом на данном этапе уже начинается формирование шейки дымохода. Ее размер может варьироваться в зависимости от высоты дымохода. На данном этапе необходимо придерживаться правил и нормативов, касающихся высоты дымоходной трубы над кровлей, так как это будет оказывать серьезное влияние на тягу в процессе топки (прочтите: "Труба для дымохода своими руками").

Некоторые советы, касающиеся кладки дымохода

Итак, как сложить дымоход из кирпича, мы разобрались, но нужно обратить внимание на некоторые нюансы и трудности, с которыми придется столкнуться в процессе работы.

Во время выполнения кладки нужно следить за тщательностью перевязки кирпичей между собой, особенно это касается половинок, четвертинок и прочих частей, а также кирпичных пластин.

Профессиональному печнику не составит большой проблемы отколоть кусок необходимого размера от целого кирпича, а вот тем, кто не имеет достаточного опыта, сделать это может быть весьма непросто. Оптимальным выходом из данной ситуации станет приобретение специальной шлифовально-отрезной машинки. Она позволяет достаточно просто получать кирпичные элементы для дымохода необходимого размера, что особенно актуально, когда требуются пластины для формирования дымового канала в процессе устройства разделки либо выдры. Важно помнить, что толщина шва непосредственным образом влияет на прочность кирпичной кладки, и чем он тоньше, тем более прочным в итоге окажется дымоход. В связи с этим следует тщательно измерять место будущей установки, в соответствии с этими данными наносить на кирпич линию отреза, и лишь после этого выполнять резку. Иногда и вовсе может понадобиться придать некоторым кирпичам неправильную форму, поэтому ошибка тут может стоить испорченного кирпича и зря потраченного времени.

Подводя итог всему вышесказанному, несложно понять, что выложить дымоход из кирпича своими руками человеку, не обладающему достаточным опытом, будет весьма непросто. Однако не стоит опускать руки, ведь существует более простой способ, которым смогут воспользоваться даже начинающие строители. Читайте также: "Дымоход для банной печи своими руками".

Альтернативный вариант кирпичной кладки дымохода

Если описанный выше способ кладки дымохода кому-то покажется чересчур сложной и непосильной задачей, то не стоит отчаиваться и опускать руки. Существует альтернативный вариант, как выложить дымоход из кирпича, обладая минимумом навыков. Он подразумевает выполнение обычной кладки, при которой весь дымоход, начиная от насадной трубы и заканчивая оголовком, будет иметь одинаковый размер. Возникает закономерный вопрос: а как быть в таком случае с разделкой и выдрой? Они также будут, однако выполнить их вполне и из бетона. Читайте также: "Схема дымохода для газового котла".

Кладка кирпичной трубы для газового котла и вентиляции, детальная видео инструкция:

Перед тем, как приступить к работе, необходимо заранее подготовить металлические пруты, проволоку или арматуру, имеющую диаметр 5-7 миллиметров. В процессе кладки дымохода в местах, где должны располагаться разделка с выдрой, отрезки этой арматуры следует вмонтировать в кирпичную кладку. При этом важно следить за тем, чтобы металлические элементы не пересекали дымовой канал. После завершения кладки дымохода останется только смонтировать в нужных местах опалубку, приготовить цементный раствор и залить его (прочитайте также: "Чистка дымохода своими руками - методы"). Как видим, даже не обладая большим опытом и имея лишь минимальные навыки кладки кирпича, можно собственными руками соорудить дымоход, не прибегая к помощи строителей и не выбирая вместо этого установку металлических труб, которые по своим эксплуатационным характеристикам значительно уступают кирпичным дымоходам. Если у вас что-то не получится сразу, не стоит впадать в панику, достаточно более тщательно изучить схемы, почитать советы опытных мастеров, попытаться выяснить, в чем заключается причина вашей проблемы, и следующая попытка наверняка увенчается успехом. Наградой за труды и упорство станет красивый и функциональный дымоход, способны прослужить не одно десятилетие, обеспечивая надлежащую работу отопительного оборудования. Читайте также: "Устройство дымохода в бани".

kryshadoma.com
