Как правильно смонтировать коаксиальный дымоход для газового котла. Коаксиальный дымоход как установить
Коаксиальный дымоход для газового котла: требования к установке, монтаж
При обустройстве отопительного оборудования, работающего от газа, есть смысл обустроить коаксиальный дымоход, монтаж которого не вызовет сложностей.
Правила и нормы установки любого отопительного оборудования, включая твердотопливного, требуют обязательного устройства соответствующего дымохода.
Его основное предназначение — это обеспечение необходимого притока кислорода при одновременном отводе всех продуктов горения.
Только дымоход сможет обеспечить необходимое горение используемого в котле теплоносителя.
Если для твердотопливного котла можно использовать практически любой тип дымоходов, то для котла, который работает от газа, оптимальным решением будет универсальный коаксиальный дымоход.
В настоящее время все чаще используется такое отопительное оборудование, в котором предусмотрена камера сгорания закрытого типа.
Данный тип котлов можно устанавливать практически в любом доме, в том числе и в деревянном.
Для таких котлов разработанные нормы и требования позволяют не обустраивать классические системы вытяжки, которые, как правило, занимают много места.
В этом случае, допускается установка коаксиального дымохода, который имеет более простую и компактную конструкцию.
Существуют определенные требования, которые необходимо выполнить, если будет монтироваться коаксиальный дымоход для газового котла отопления.
Принципиальные особенности
Классический коаксиальный дымоход имеет достаточно специфическую конструкцию. Любой такой дымоход состоит из отдельных труб, помещенных одна в другую, которые имеют разный диаметр.
Во внутреннем пространстве эти трубы никак не соприкасаются между собой за счет установки специальных перемычек по всей его длине.
Видео:
Данные перемычки обеспечивают не только жесткость всей конструкции, но и придают всей системе определенной прочности. Трубы, которые имеют разный диаметр, выполняют определенные функции.
Та труба, которая имеет меньший диаметр, отвечает за отвод из котла всех продуктов горения.
Труба, диаметр которой более большой, в свою очередь обеспечивает приток в камеру сгорания необходимого объема кислорода.
Таким образом, трубы коаксиального типа дают возможность одновременно подавать поток воздуха и выводить дым из камеры.
В этом случае воздух в доме никак не смешивается с воздушными массами, находящимися внутри котла.
Следует отметить, что специальная труба коаксиального типа при всех своих положительных характеристиках подходит далеко не для всех отопительных приборов.
К примеру, у твердотопливного котла, как правило, камера сгорания выполнена не закрытого типа, а значит, данная труба в этом случае не подходит.
Данный тип систем отвода продуктов горения подходит для тех котлов, которые имеют камеру сгорания закрытого типа.
Наибольшим преимуществом данного устройства является простота при монтаже и последующей эксплуатации.
Кроме этого, при его монтаже нет необходимости проводить работы на крыше, так как труба может быть выведена возле окна непосредственно в стену.
Монтаж коаксиальной трубы позволяет полностью исключить контакт воздуха в доме и продуктов горения из котла.
Также, тот воздух, который забирается с улицы, поступает в камеру в уже подогретом виде, что позволяет значительно поднять общее КПД.
Коаксиальная труба для газового котла является оптимальным решением для любого дома, кроме этого, его можно обустроить и в деревянном строении.
Требования к монтажу
Установка в доме, в том числе и в деревянном, отопительного оборудования, которое снабжено камерой сгорания закрытого типа, требует обязательного устройства автономной отопительной системы.
Она имеет некоторые отличия от той системы, которая предназначена для твердотопливного котла, который монтируется в большинстве случаев только в частном доме.
Существующие требования позволяют устанавливать газовый котел данного типа, в том числе и в многоквартирных домах.
Под коаксиальный дымоход для газового котла разработаны определенные нормы и требования к технике безопасности, обязательные для выполнения каждым.
Так, максимальная допустимая длина отводящей трубы такой системы должна составлять в среднем до трех метров. Вывод основной трубы на улицу должен быть произведен только в горизонтальном положении.
В свою очередь длина участка трубы, который должен находиться в горизонтальном положении, не должна превышать более одного метра.
В том случае, когда предусмотрена принудительная тяга за счет дополнительной установки вентиляторов, отпадает необходимость монтажа вертикального участка коаксиальной трубы.
Выходное отверстие под трубу коаксиального типа должно располагаться на расстоянии не менее полутора метров от котла.
При необходимости сделать трубу большей длины, следует использовать только стандартный удлинитель заводского изготовления.

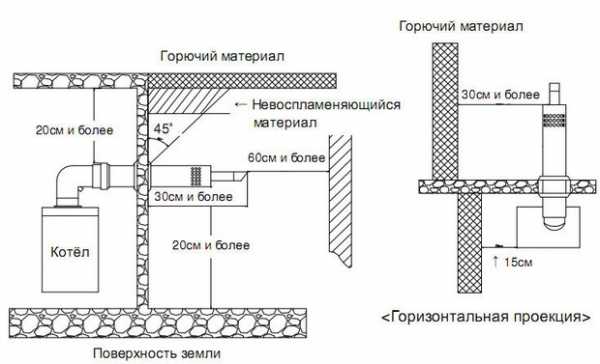

Расстояние наружной части коаксиальной трубы от основания стены выбирается произвольного значения.
Также следует в обязательном порядке сделать небольшой уклон горизонтально идущей части трубы для того, чтобы во внутреннем пространстве дымохода не скапливался конденсат.
Диаметр выходного отверстия в стене под дымоход коаксиального типа должен быть немного больше диаметра самой трубы.
Более подробно о том, как обустроить в доме или квартире дымоход коаксиального типа, рассказано на видео, которое размещено ниже.
Видео:
Установка дымохода
Для того чтобы самостоятельно смонтировать коаксиальный дымоход в доме под газовый котел, не нужно обладать какими-то специальными знаниями.
Основным преимуществом, которым обладает коаксиальный дымоход, является максимальная простота при установке, в отличие от дымохода для твердотопливного котла.
Все что требуется при его обустройстве — это четко следовать рекомендациям соответствующей инструкции и максимально точно придерживаться действующих правил и норм безопасности.
Как правило, дымоход коаксиального типа монтируется одновременно с котлом, однако это не принципиально. Для начала следует по всем правилам установить само отопительное оборудование.
Далее на поверхности ближайшей к котлу стены размечается выходное отверстие. Его расстояние от самого агрегата должно составлять не менее полутора метров, а диаметр немного превышать диаметр самой трубы.
Следует плотно присоединить специальный удлинитель к отводному отверстию котла. Крепление осуществляется при помощи специальных хомутов.
Выходное отверстие под дымоход коаксиального типа, которое расположено в стене, необходимо в обязательном порядке обложить негорючим утеплителем.
Далее производится монтаж горизонтальной части дымохода. Ее следует как можно жестче прикрепить к поверхности стены при помощи специальных кронштейнов.
После этого горизонтальный участок трубы соединяется с вертикальным. При монтаже дымохода данного типа необходимо все соединения производить максимально герметично и плотно.
На наружную часть дымохода коаксиального типа нет необходимости надевать дополнительные элементы защиты в виде зонтиков или дефлекторов.
Более подробно о том, как установить такой дымоход, рассказано на видео, размещенном ниже.
Видео:
Советы и рекомендации
Коаксиальная труба имеет специфическую конструкцию, и ее монтаж следует производить предельно аккуратно.
Не следует допускать образования дефектов и каких-либо повреждений, так как может произойти внутренняя разгерметизация, в результате чего котел выйдет из строя.
Длина, как горизонтального, так и вертикального участка трубы данного типа, подбирается исходя из технических условий, при этом рекомендуется брать ее минимальное значение.
Большое значение играет расстояние выходного отверстия от котла. Оптимальным считается значение от полутора до двух метров.
Как показывает практика, при соблюдении всех требований к установке, в помещении будут поддерживаться наиболее оптимальные условия для проживания.
В любом случае, перед началом монтажных работ рекомендуется ознакомиться с соответствующими требованиями и правилами эксплуатации отопительного оборудования.
Монтаж коаксиального дымохода делается с уклоном выходящей трубы. Если его сделать в направлении улицы, то образующейся на стенках конденсат будет стекать самотеком наружу.
Видео:
Следует отметить, что в этом случае полноценно работать система сможет только при отсутствии на улице минусовых температур, так как на окончании трубы время от времени могут образовываться сосульки.
Они будут затруднять работу отопительного котла, и уменьшать значение его КПД. Специалисты рекомендуют делать необходимый уклон трубы непосредственно в сторону котла.
В этом случае обязательно потребуется установка дополнительного устройства, которое носит название конденсатосборник.
Нет необходимости проводить дополнительное утепление трубы коаксиального типа.
Если выполнить монтаж коаксиального дымохода правильно и в соответствии с общепринятой технологией, то проблем при эксплуатации отопительного оборудования не возникнет.
stroyremned.ru
Коаксиальный дымоход требования к установке
Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

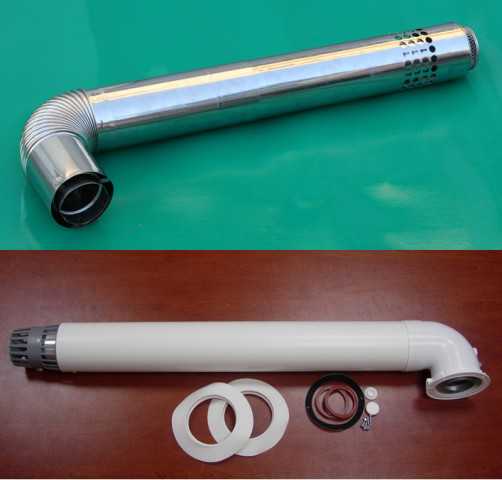

На снимке коаксиальный дымоход.
Технические характеристики коаксиального дымохода
Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.
Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.
При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.
Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

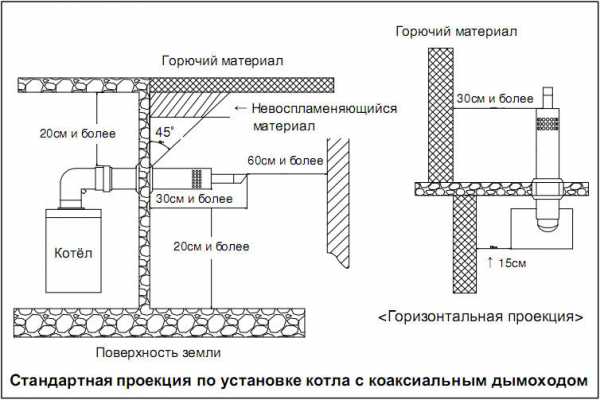

Требования к установке коаксиального дымохода
Расстояние от коаксиального дымохода до соседнего дома:
- в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
- в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;
-
в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.
Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.
Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

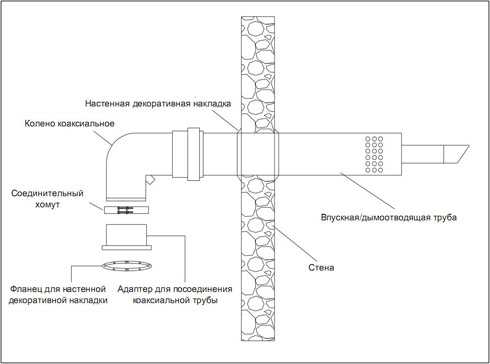

Устройство коаксиального дымохода

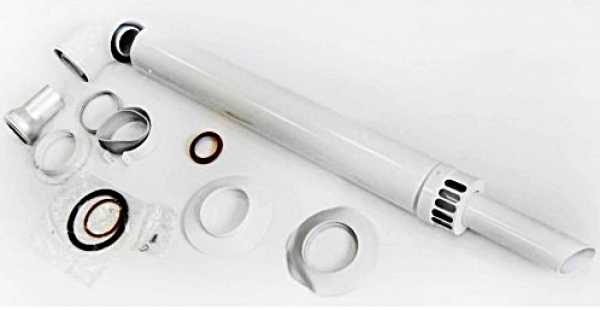

Стандартное устройство коаксиального дымохода представляет собой:
- прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
- колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
- переходник, необходимый для подключения дымохода к котлу;
- сборник конденсата;
- устройство для профилактического осмотра и очистки дымохода;
- верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.
Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.
Монтаж коаксиального дымохода

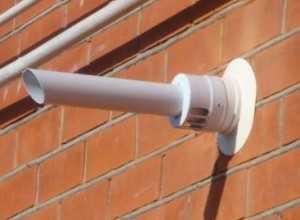

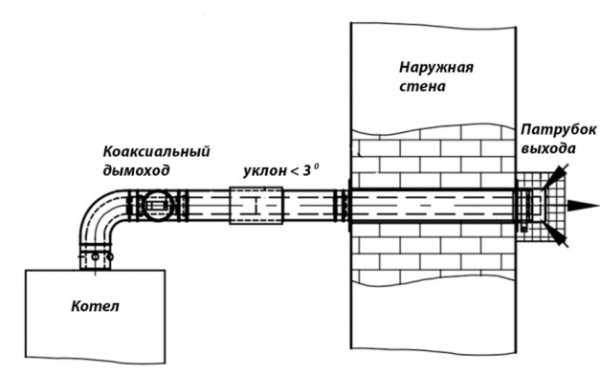

На снимке горизонтальный коаксиальный дымоход.

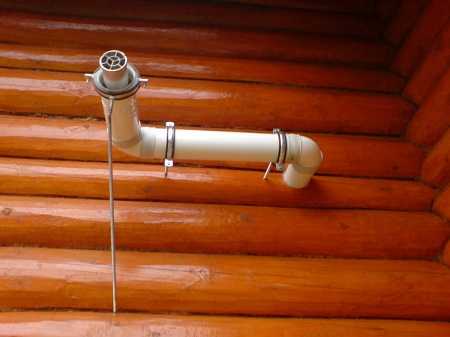

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:
- Для начала выбирается месторасположение котла, и соответственно дымохода.
- На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
- Проделывается отверстие необходимого размера для вывода дымохода на улицу.
- Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
- Дымоходная система по мере сборки и установки крепится специальными кронштейнами.
В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

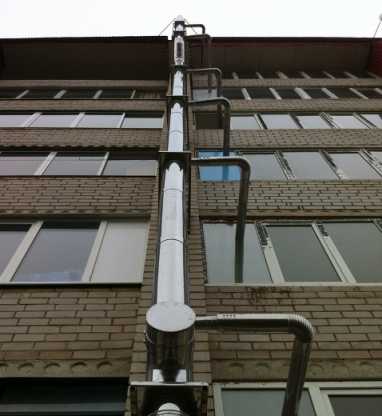

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.
С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.
Обледенение коаксиального дымохода
В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения. По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: http://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.
Элементы коаксиального дымохода
Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

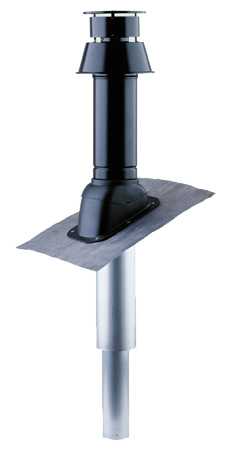

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.
Видео
Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:
Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.
mykaminz.ru
высота, максимальная длина, установка и видео по монтажу
Всем понятно, что при отводе на улицу дыма помещение покидает и обычный воздух. Из этого следует, что эти потери требуют пополнения. Возмещение можно производить и с улицы, воздух будет свежим, но холодным.
Вид коаксиального дымохода
Есть системы, которые решают этот вопрос. Существует множество котлов, которые оборудованы принудительной тягой и вмонтированным вентилятором и у которых отвод выработанных газов происходит через коаксиальный дымоход.
Используемый для газовых котлов коаксиальный дымоход имеет достаточно простое устройство. В нем есть две трубы, имеющие разный диаметр: в одну проходит нормальный воздух снаружи, другая служит для отвода отработанных газов. Вся система герметично закрыта, и воздух из помещения не участвует в работе этой системы, а поскольку коаксиальные дымоходы собирают так, чтобы они имели уклон наружу, то в них не скапливается конденсат.
Таких дымоходов существует два вида:
- вертикальный дымоход;
- горизонтальный дымоход.
Можно сделать коаксиальный дымоход своими руками, для этого следует выполнить несколько правил и запастись терпением.
Нормативы монтажа
Монтаж дымоходов производится согласно следующим требованиям:
- Системы газоснабжения агрегатов тепловых, которые применяют природный газ в качестве топлива, требуется проектировать в соответствии с нормативными документами, требования к этим установкам сформулированы в СНиП 2.04.08–87 и «Правил безопасности в газовом хозяйстве».
- Давление природного газа при подаче должно быть равным до 0,003 МПа (0,03 кгс/см²)
- Ввод газопровода осуществляется непосредственно в помещение, где находятся тепловые агрегаты.
- Отведение дымоходных газов регламентируется согласно предписаниям СНиП 2.04.05–91.
- Допускается удаление дымовых газов от теплогенераторов, которые оборудованы вмонтированной установкой принудительного удаления газов, через наружную стену здания.
Достоинства
- увеличение КПД системы отопления;
- уменьшаются расходы на отопление;
- доступные цены;
- экономичный;
- изготавливаются, как правило, из стали с большой устойчивостью к разрушениям;
- высокая огнестойкость;
- имеющийся уклон трубы обеспечивает слив для образовавшегося конденсата. Важно, чтобы уклон был оптимальным, иначе накапливающийся конденсат будет способствовать разрушению трубы;
- небольшой вес, в результате чего не требуется дополнительного крепления.
Перед началом работ
Прежде чем начать монтаж коаксиального дымохода своими руками, необходимо изучить требования и выполнить следующие операции:
- Подберите нужное сечение дымохода. Это можно определить по паспорту, который идет в комплекте с дымоходом.
- Если инструкция производителя не указывает длину дымохода, то ориентироваться нужно на стандартные требования: длина должна быть не меньше 5-ти метров.
- Длина горизонтальных участков должна быть не больше 1-го метра.
- Сделайте чертеж того, что хотите монтировать. и определите нужное количество крепежа и хомутов для стыков.
- Если собирается вертикальный коаксиальный дымоход, высота дымохода должна быть выше конька крыши.
- При выводе трубы через стену, минимальное расстояние от двери и окна должно составлять 0,5 метра, расстояние от поверхности земли – минимум 2 метра. Кроме того, обязательно выполняется уклон трубы для слива конденсата, минимальный уклон – 3 градуса.
Внимание: длину труб рассчитывайте, чтобы стыки не попадали в сечение стены.
Собираем дымоход
- Одностенные дымоходы, а также дымоходы с термоизоляцией собирают по системе «Труба в трубу». В местах соединений отсутствуют хомуты.
- Части дымохода собираются в зависимости от движения конденсата, создается уклон так, чтобы конденсат и вредные выбросы собрались внутри, а не выходили наружу дымохода.
- Если дымоход монтируется с тройниками, в этом случае до тройника все элементы собираются по дыму, а выше тройника — по конденсату.
- При ведении работ в кирпичной стенке между трубой и кладкой кирпича должен оставаться зазор, расстояние между поверхностями – не менее 4-х сантиметров.
- Соединения стыка наружного кожуха и термоизоляции между собой крепятся заклепками и саморезами. Это придаст требуемую жесткость.
Допускаемые ошибки
- Неправильно рассчитанные и собранные коаксиальные дымоходы приводят к заполнению отапливаемого помещения угарным газом.
- Не устанавливается теплоизоляция между стеной и кровлей.
- Дымоход не достаточно жестко прикреплен к фасаду здания.
- При неправильном монтаже дым выходит не туда, куда предусмотрено. Происходит утечка.
Наружный коаксиальный дымоход
Плюсы:
- Грамотная установка коаксиального дымохода дает экономию внутреннего размера помещения.
- Нет необходимости разрушать целостность крыши.
- Наружный монтаж всегда легче и проще сделать своими руками, отсутствует ограниченность пространства.
Минусы:
- Дороже обходится утепление дымохода.
- Не всегда подойдет к дизайну строения.
- В своей установке имеет горизонтальный участок.
Как установить наружный коаксиальный дымоход?
Рассмотрим правила установки коаксиального дымохода.Если здание построено и в нем нет отопления, уже может производиться установка коаксиального дымохода (наружного).
- Правильно определите место нахождения системы отопления и начало входа дымохода. Отопительный аппарат можно монтировать позже.
Выбираем место
- Производим разметку наружной стены для выхода дымохода. Делаем отверстие вывода патрубка, при этом придерживаемся норм пожарной безопасности, все легковоспламеняющиеся предметы должны быть удалены на максимальное расстояние.
Делаем отверстие
- Если в стене находятся вещества, имеющие низкую теплоустойчивость, для того чтобы предотвратить риски возгорания, данные места изолируются специальным минараловатным средством. При готовности нужного отверстия выводим патрубок.
Установка патрубка
- Отопительный агрегат с дымоходом соединяется одноконтурным секционным коленом, а оно, впоследствии, с тройником двуконтурным. Эти работы производятся внутри дома.
Устанавливаем дымоход
- Чтобы зафиксировать дымоход в вертикальном направлении, следует применить тройник (со съемным скатом).
Закрепляем дымоход
- Кронштейнами надежно прикрепляем дымоход к стене.
Внимание: если монтируется вертикальный коаксиальный дымоход, то сквозь крышу должна пройти целостная труба, без стыков.
Внутренний дымоход
Плюсы:
- Простая установка в готовом здании.
- Отсутствует дополнительный фундамент.
- Вертикальная направленность дымохода.
- Прекрасная тяга.
- Удобно и просто обслуживать.
Минусы:
- Забирает площадь помещения.
- Неудобное прохождение сквозь этажи.
- Требуется выполнения дополнительных мер по пожаробезопасности.
Правила установки внутреннего коаксиального дымохода
- Подобрать правильно диаметр дымохода. Обычно это указывается в паспорте, который идет в комплекте с дымоходом. Основное правило: диаметр выхода отопительного прибора, не должен быть шире диаметра самого дымохода. Это условие применимо при монтаже всей системы.
- Котел с коаксиальным дымоходом подключаем к агрегату с помощью тройника, трубы или колена. Каждое следующее звено должно крепиться к предыдущему. То есть нижнее звено входит в верхнее и не создает препятствия для выхода дыма.
Вид внутреннего дымохода
- При монтаже двухконтурных труб дополнительно применяется переходной узел. Хомуты должны жестко скреплять места стыка с другими узлами.Перечень нужных элементов зависит от того, где располагается выходной патрубок, вверху или сбоку. Удобнее, когда он расположен вверху, легче выводить дымоход.
- Если патрубок находится сбоку, производим горизонтальную сборку элементов дымохода, но не забудьте перед этим установить переходник.
- С помощью различных кронштейнов следует вывести конструкцию в вертикальное положение.
- Помните, что для каждого нагревательного прибора должен устанавливаться свой дымоход. Все элементы должны плотно прилегать друг к другу и входить один в другой не менее половины сечения диаметра дымохода.
- Если при монтаже нужно обойти препятствие (например, балку), требуется изменить направление монтажа. Подберите перед установкой нужное колено, есть отводы с разным углом наклона. Если требуется увеличение отклонения, используйте два колена.
- При прохождении крыши (это самый опасный участок работ) здесь самое главное — пожаробезопасное прохождение участка. Используйте специальные изолирующие патрубки. Между дымоходом и перекрытием оставляйте воздушную прослойку и крепите негорючую минеральную изоляцию.
- Для предотвращения касаний в жилом помещении дымохода с другими предметами используем предусмотренные для этого «кожухи».
- Выводим дымоход через крышу. Полностью герметизируем выход. Специальный фартук может надежно закрыть место стыка.
Перед началом работы
- Проверьте, чтобы расстояние от дымохода до воспламеняющихся предметов, которые могут стать причиной пожара, было безопасным.
- Проверьте, вся ли защитная пленка удалена с элементов сборки.
- Проверьте работу заслонки, которая регулирует тягу дымохода (см. Шибер для дымохода).
Можно сделать коаксиальный дымоход своими руками, но вначале следует задуматься о безопасности работы конструкции и внимательно изучить требования СНиП. Есть возможность посмотреть монтаж коаксиального дымохода на видео, но лучше иметь пособие по установке под рукой на месте работы.
sdelaikamin.ru
Как правильно смонтировать коаксиальный дымоход для газового котла
Во всех газовых теплогенераторах с закрытой топкой предусмотрено всасывание воздуха для процесса горения с улицы. Чтобы реализовать такое решение, разработана специальная двустенная система из труб «воздух – дымовые газы», или коаксиальный дымоход для газового котла.
Зачем нужен коаксиальный дымоход?
Способ подачи наружного воздуха в камеру сгорания водогрейной установки дает несколько существенных преимуществ перед традиционным воздухозабором прямо из помещения топочной:
Коаксиальный дымоход
Домовладельцы избавлены от необходимости выделять для отопительного оборудования специальное помещение, теперь агрегат можно было размещать в любой комнате. Особенно актуален данный фактор для людей, проживающих в квартирах.
Уход от организации приточно-вытяжной общеобменной вентиляции комнаты, в котором находится теплогенератор.
Максимальное понижение температуры выбрасываемых продуктов горения способом отбора у них тепла для нагрева наружного воздуха, идущего в топку агрегата. Благодаря этому эффективность работы отопительной установки повышается.
Примечание: в коттеджах с большой площадью, где для отопления применяются теплогенераторы мощностью свыше 50 кВт, в соответствии с требованиями нормативных документов придется выделить отдельное помещение с общеобменной вентиляцией для их установки.
Конструкция и принцип работы
Конструктивно коаксиальные дымоходы представляют собой трубопровод, в который вставлена труба меньшего диаметра. Сквозь концентрический просвет между стенками двух труб проходит уличный воздух, а по внутреннему диаметру ему навстречу уходят дымовые газы. Получается своего рода теплообменник – рекуператор упрощенной конструкции, в котором встречные потоки обмениваются теплом. Чем больше длина трубопровода, тем больше поверхность обмена и эффективнее работа отопителя. Однако, значение длины ограничено такими факторами:
- Давлением, развиваемым вентилятором котла. Его должно хватать на прокачку воздуха и отработанных газов по всему тракту. Максимально допустимая длина двустенной дымоходной трубы указывается в инструкции по монтажу и эксплуатации каждой установки.
- Внешними условиями, влияющими на прокладку дымохода.
- Протяженностью наружного участка. Он не должен быть слишком длинным, иначе при низких температурах и повышенной влажности окружающей среды внутри воздушного тракта образуется конденсат и в результате обмерзает труба газового котла.
Материалы, из которых изготавливаются системы «воздух – дымовые газы», бывают различные и зависят от температуры исходящих продуктов горения. Внутренняя часть, как правило, выполняется из нержавеющей стали для противодействия коррозии. Но встречаются и исключения: при температуре отработавших газов ниже 100ºС внутренняя часть может быть сделана из полипропилена. Подобные штатные трубопроводы к своим конденсационным теплогенераторам предлагает бренд VIESSMANN. Наружная труба обычно изготавливается из оцинкованной стали, в более дорогом исполнении – из нержавеющей.
Особенности монтажа
Схема монтажа коаксиального дымохода
Чаще всего газовый котел с коаксиальным дымоходом, выходящим наружу горизонтально, можно увидеть в квартирах или небольших домах. Для жилья, расположенного в многоквартирном доме, альтернативы не существует. Следует отметить, что это самая неэффективная схема, поскольку трубопровод короткий и наружный воздух не успевает нагреться от горячей стенки дымового канала. Зато часто успевает образоваться конденсат, проблема особенно актуальна в районах с холодным климатом и высокой влажностью.
Если монтаж выполнен неправильно, конденсат будет скапливаться на выходе патрубка или медленно вытекать наружу, что недопустимо по экологическим нормам. В результате воздушный проем сначала закупоривается льдом, а затем замерзает труба газового котла, срабатывает автоматика безопасности и агрегат отключается, а дом остается без тепла. Чтобы этого избежать, надо соблюдать ряд рекомендаций при монтаже горизонтальных каналов. Рекомендации предлагаются ведущими производителями отопительного оборудования:
Наружный участок выполнить как можно короче и снабдить его специальным оголовком с решеткой, защищающей выход канала от ветра, как показано на рисунке. Для районов с сильными морозами существует вариант коаксиального выхода с удлиненным внутренним каналом.
Необходимо соблюдать уклон горизонтального канала, он должен составлять не менее 3º в сторону отопительного агрегата. В конденсационных газовых установках температура продуктов сжигания очень низкая, что способствует образованию конденсата, для его слива предусмотрен отдельный резервуар. В конвекционных агрегатах его не так много, поскольку температура потока газов выше. В этом случае капельки влаги будут испаряться и вместе с воздухом проходить через весь цикл.
Наружные поверхности кирпичных или бетонных стен неутепленных зданий в условиях сильных морозов имеют отрицательную температуру. Из-за этого в том месте, где коаксиальная труба для газового котла проходит через стену, может возникнуть ледяная пробка, перекрывающая воздушный тракт. При монтаже узел прохода сквозь неутепленную конструкцию надо утеплить, не позволяя трубопроводу контактировать с материалом стены.
По возможности разместить отопитель дальше от стены, увеличив длину канала и эффективность теплообмена.
В частных домах целесообразнее всего монтировать вертикальный коаксиальный дымоход для газового котла. На схеме, представленной ниже, показано внутреннее расположение вертикального канала с проходом через конструкцию кровли.
- А – всасывание воздушной смеси для горения;
- В – выброс наружу продуктов сжигания;
- С – элемент с лючком для внутренней прочистки.
Обмерзание оголовка в данном случае исключается, поскольку на выходе из канала отработанные газы имеют низкую температуру, отдав свое тепло входящим воздушным массам на всем протяжении трубопровода. На следующей схеме дымоходная труба для газового котла смонтирована снаружи с креплением к стене.
- А – приток воздушной смеси в топку;
- В – выход дымовых газов;
- С – элемент для ревизии.
Приточный воздух попадает в канал не на самом верху, а сразу после ревизионного лючка. В этом месте воздушный тракт заканчивается, а его входной проем прикрывает круглый козырек. Дальше поднимается обычный одностенный дымоход с покрытием из теплоизоляционных материалов.
Заключение
Двустенные коаксиальные системы каналов «воздух – дымовые газы» — это неизменный атрибут и приложение к высокотехнологичному отопительному оборудованию с высокими показателями эффективности. Они могут хорошо функционировать только с газовыми теплогенераторами, оснащенными нагнетателями воздуха либо дымососами.
openstroi.ru
Коаксиальный дымоход для газового котла
Если прибор получает тепло за счет горения чего-то, то ему необходимо избавляться от продуктов горения. Речь идет о газах, которые образуются в процессе сжигания топлива. Коаксиальный дымоход, помимо этой функции, одновременно выполняет и вторую, не менее важную – обеспечивает приток воздуха к месту горения.
Оглавление
Процесс «поглощения» огнем любого топлива происходит только в «компании» с кислородом. И если не обеспечить его приток извне помещения, то будет нещадно расходоваться кислород из помещения. Так как это происходит в газовых духовках или газовых колонках старого типа с открытыми горелками. Газовая колонка с коаксиальным дымоходом не такая «жадная» — она берет воздух с «улицы».
Устройство и принцип действия
Коаксиальный дымоход для газового котла (как и для жидко— и твердотопливного) из себя представляет две соосные трубы, расположенных одна в другой. По внутренней трубе из закрытой камеры горения котла движутся образовавшиеся газы, а по внешней — с улицы поступает воздух, предварительно при этом прогреваясь. Также в таких системах присутствуют устройства для очистки и конденсатосборник.
Явные и неявные преимущества
Подобные коаксиальные конструкции в процессе горения играют «активную» роль. Они:
- повышают КПД теплогенератора за счет прогрева поступающего в него воздуха;
- локализируют процесс горения в пространстве, изолированном от помещения, где находится тепловой агрегат;
- изоляция «горячей» части дымохода внешней воздушной трубой устраняет вероятность перегрева стен (особенно деревянных домов) и теплоизоляционных панелей;
- охлаждение отработанных газов приводит к увеличению тяги дымохода в целом.
Особенности монтажа и правила установки
Расчет и установка коаксиального дымохода выполняется с обязательным учетом типа топлива котла, его мощности, толщины стен, количество топливных агрегатов (в котельных). То есть параметры труб и направление их установки определяются индивидуально для конкретного случая монтажа.
Различают следующие виды дымоходов:
- коаксиальный дымоход вертикальный;
- горизонтальный;
- наклонный.
Горизонтальный вариант монтажа используется только для котлов с принудительной вентиляцией. Это наиболее простой способ установки.
Вертикальное расположения трубы выбирают тогда, когда вывод дымохода через стену нежелателен: отсутствие свободного места, нарушение эстетики фасада и пр.
Монтаж коаксиального дымохода выполняется с использование специальных хомутов, фланцев, колен, присоединительных адаптеров. Допускается максимальная длина коаксиального дымохода — 3 м.
Сборка коаксиального дымохода — его «звеньев» организована таким образом, что трубы нижних звеньев заходят в трубы следующего ряда. Это создает более безопасные условия выхода продуктов горения.
При выводе трубы через стену на улицу необходимо соблюдать уклон не менее 3 градусов для стека конденсата наружу. Вертикальный коаксиальный дымоход через крышу и деревянные стены все-таки необходимо предусмотреть для них патрубки большего диаметра из негорючего материала.
Прочие правила установки коаксиального дымохода:
- выход трубы не ниже 2 м от поверхности земли;
- не более двух колен на всю конструкцию;
- общая длина (горизонтальная) до 3 м;
- не менее 600 мм до ближайшего окна по горизонтали, 100 см по вертикали;
- более половины диаметра внешней трубы до ближайшей газовой магистрали;
- нельзя выводить трубы в подземные переходы, арки, туннели.
Ключевое ограничение-рекомендация: при всей простое (кажущейся) конструкции монтаж коаксиального дымохода желательно доверить тем, кто уже «воевал» с «коварным» металлом коаксиальных конструкций.
Правильный и ГЕРМЕТИЧНЫЙ монтаж – залог Вашей безопасности и надежной работы котла!
Коллективные коаксиальные отводные каналы
При постройке нового многоквартирного дома могут быть предусмотрены более сложные коаксиальные конструкции для отвода отработанных газов, выходящие на крышу здания и предназначенные для обеспечения функционирования большого количества нагревательных агрегатов с камерами закрытого типа.
Большое количество нагревательных приборов «провоцирует» выделение большого количества тепла, поэтому требования к трубам подобных систем повышенные.
Надежная работа теплогенераторов обеспечивается надежным именем их производителя. А в тандеме с котлом работает коаксиальная «выхлопная труба» с воздухозаборником в комплекте. И на ее «имя» также следует обратить внимание, как на показатель надежности, проверенного временем производителя. Проверенно-доверительные отношения вызывает продукция фирм: Baxi, Proterm, Ariston, Viessmann, Jeremias, ну и конечно же, Vaillant.
Загрузка ...Рекомендуем прочесть!
moikotly.ru
Коаксиальный дымоход - нормы установки и правила монтажа
Поддержание идеальной температуры в доме – залог уютного преодоления морозов, о чем известно всем обитателям северных регионов. Именно поэтому владельцы частных домов и квартир, стремясь к полной независимости от коммунальных служб в вопросах обеспечения комфорта, часто выбирают установку отопительного котла как наиболее эффективный метод обогрева помещения.
Естественно, монтаж водонагревательного оборудования – задача не из простых. И один из наиболее ответственных этапов – обустройство системы отведения отработанных газов. И если еще недавно владельцам частных домов нужно было создавать полноценный дымоход, то уже сегодня у них есть возможность установить коаксиальную конструкцию, которая имеет множество преимуществ и очень проста в монтаже.
Особенности коаксиального дымохода
Конструкция коаксиального дымоотвода достаточно примитивна. Это – две трубы, помещенные одна в другую и скрепленные специальными перемычками. Через внешнюю трубу в систему поступает свежий воздух для эффективного горения топлива. Через внутреннюю трубу меньшего диаметра производится отвод в атмосферу отработанных газов.
Для коаксиальных дымоходов нормы установки сложно назвать жесткими, поскольку сама конструкция довольно безопасна в эксплуатации и проста. Существуют СНиПы, в которых подробно описаны особенности монтажа подобных элементом отвода отработанных газов.
Существует два основных вида конструкций. Это – горизонтальный и вертикальный коаксиальный дымоход. Первый более распространен, так как его обустройство в большинстве случаев проще и при установке котла на стену, и при его монтаже на полу. Как правило, выбор в пользу вертикальной или горизонтальной конструкции определяется индивидуально в зависимости от специфики котла и места установки.
Горизонтальный коаксиальный дымоход нормы установки запрещают монтировать в том случае, если отопительный агрегат не укомплектован системой принудительной вентиляции. В этом случае эксплуатация техники будет небезопасной. Также в СНиПах указана максимальная длина коаксиального дымохода, которая составляет 3 метра.
Опытные специалисты рекомендуют перед покупкой агрегата определиться с местом его монтажа, чтобы обновленная система отопления полностью соответствовала требованиям действующих норм. При этом некоторые производители устанавливают для некоторых моделей котлов свои ограничения максимальной длины коаксиального дымохода, с чем также можно считаться при выборе техники.
Специфика монтажа
Корректное проектирование и монтаж стандартной коаксиальной системы дымохода подразумевает учет габаритов конструкции. Вертикальные конструкции устанавливаются там, где невозможно оборудовать выводной канал через стену. К примеру, дымоход может выходить непосредственно на небольшую оживленную улицу или располагаться возле окна. Естественно, это недопустимо, хотя в некоторых случаях можно монтировать трубы под определенным углом.
Нормы установки коаксиальной конструкции говорят о том, что диаметр выхода котла не должен превышать диаметр выводящего канала.
Выбирать коаксиальный дымоотвод стоит, ориентируясь на данные из технического паспорта. Соединение дымохода с котлом должно производиться с помощью тройника или колена. Каждый элемент конструкции должен крепиться так, чтобы не было препятствия для отведения отработанных газов.
Отталкиваясь от того, где будет находиться выходной патрубок, подбираются те или иные комплектующие. Если патрубок находится вверху, то с обустройством дымохода не должно возникнуть проблем. Если же он расположен сбоку, то конструкция выводится в вертикальное положение посредством специальных кронштейнов.
Вывод патрубков
Устанавливая коаксиальный дымоход, нужно учитывать, что выходной патрубок должен располагаться минимум на полтора метра выше водонагревательного котла. Чтобы конденсат мог беспрепятственно стекать, важно расположить трубы под минимальным углом в 3 градуса. Также вывод дымохода желательно располагать на высоте 1-2 метра от земли, чтобы вероятность его засорения была минимальной.
Важные дополнительные нормы, касающиеся установки дымохода коаксиального вида, выглядят следующим образом:
- Применение более 2 колен нежелательно.
- Минимальное расстояние от выводного патрубка до двери/окна должно – 60 сантиметров.
- Расстояние между системами газоснабжения и выведения дыма должно составлять минимум половину диаметра дымохода.
- При монтаже вертикального дымохода на крыше необходимо обеспечить максимальную пожарную безопасность этой части дома. В этом вам поможет негорючая изоляция, защитные кожухи на трубы и создание воздушного буфера на ответственных участках системы.
- В случае монтажа сложной системы ее длина должна составлять около 3 метров.
Коллективные коаксиальные дымоходы
В многоквартирных домах также возможна установка газовых котлов. Наиболее приемлемый вариант – это обустройство коллективного коаксиального дымохода. Такая система выведения дыма сделает работу нескольких нагревательных приборов с закрытыми топками безопасной.
В случае установки коаксиальных коллективных дымоходов выставляются более жесткие требования к трубам. Хорошо зарекомендовали себя в этом плане конструкции известных торговых марок, таких как Baxi, Proterm, Viessmann, Vaillant и других.
Помните, что коллективные коаксиальные дымоходы должны устанавливаться высококвалифицированными монтажникам, так как это будет гарантией соблюдения действующих норм и последующей безопасной эксплуатации.
Советуем также почитать:
prostokotel.ru
Коаксиальные дымоходы для газовых котлов
Отопительные котлы с закрытой камерой сгорания приобрели в настоящее время заслуженную популярность у владельцев квартир и частных домов. Одним из важных преимуществ таких систем является возможность монтажа в помещениях, не оборудованных стационарной системой вытяжки отработанных газов. Для их работы достаточно наличия небольшого отрезка коаксиального дымохода, как правило, входящего в комплект поставки газового котла. [contents]
Устройство коаксиального дымохода
Коаксиальный дымоход для газового котла представляет собой единую конструкцию из двух труб различного диаметра, вставленных друг в друга. Подобное устройство дымохода позволяет получить два независимых воздушных канала, каждый из которых используется для разных целей:
- внутреннее пространство меньшей трубы предназначено для отвода продуктов сгорания;
- просвет между стенками служит для забора воздуха (необходимого для поддержания процесса горения) и подачи его в котел.
Как работает коаксиальный дымоходДлина обеих труб у коаксиального дымохода одинакова (хотя часто внутренний патрубок немного укорачивают), а между собой они соединены перемычками для придания жесткости и предотвращения возможных соприкосновений.
Достоинства коаксиальных дымоотвода
Отметим еще раз, что коаксиальный дымоход можно подключать не ко всем видам тепловых агрегатов. Для того чтобы использовать все его плюсы, необходимо устанавливать напольный или настенный котел с закрытой камерой сгорания, который работает на принудительной тяге, создаваемой встроенным вентилятором.
Очень часто выбор той или иной схемы отопления основывается именно на простоте организации дымохода. И здесь коаксиальный вариант, конечно же, обеспечивает целый ряд неоспоримых преимуществ:
- Для отвода продуктов сгорания нет необходимости устраивать традиционный вертикальный дымоход. Трубу можно просто вывести через ближайшую стену или окно;
- Системы с коаксиальными дымоходами не забирают кислород, необходимый для горения, непосредственно из помещения, как это происходит у обычных газовых котлов. В результате воздух в доме не обедняется, а риск отравиться угарными газами сводится к нулю;
- По пути в камеру сгорания воздух проходит вдоль горячей выхлопной трубы и поэтому поступает в топку уже подогретым, увеличивая эффективность работы котла;
- Монтаж коаксиального дымохода достаточно прост и не требует выполнения серьезных строительных работ;
- Коаксиальный дымоход гораздо более безопасен с точки зрения защиты от неожиданного возгорания, поскольку обеспечивает охлаждение своей внешней поверхности за счет воздуха, проходящего в канале между трубами;
- Отсутствует необходимость устраивать специально оборудованную котельную. Котел может быть разного исполнения – напольный или настенный, а установить его можно в любом удобном помещении – на кухне, в подвале, в комнате и т. д.
Требования к коаксиальным дымоходам
Газовый котел с закрытой камерой сгорания может использоваться в любом месте, где требуется монтаж автономной системы отопления. Это может быть как частный дом или дачный участок, так и городская квартира или производственное помещение. В любом случае при установке коаксиального дымохода должны выполняться определенные правила, которые обеспечивают надежность и безопасность отвода дымовых газов:
- Вывод трубы на улицу лучше всего осуществлять по горизонтали через внешнюю стену, которая находится ближе всего к котлу. Вертикальный участок для систем с принудительной тягой не требуется;
- Принято считать, что максимальная длина, которую может иметь дымоход, не должна составлять более 3 метров. Однако некоторые производители допускают превышение этого размера;
Различные варианты исполнения коаксиальных дымоходовТак, например, напольные котлы Ferolli позволяют подключать дымоходы протяженностью до 4 метров для труб 60 х 100 или до 5 метров для соотношения сечений 85 х 125.
- Выходное отверстие дымохода должно находиться не ниже 1,5 метра относительно котла и располагаться не менее чем в двух метрах от уровня земли;
- Расстояние от места монтажа дымоотводящей трубы до любого окна, двери или вентиляционной решетки – не менее 0,5 м;
- При наличии окон над отверстием дымового канала, требуется обеспечить расстояние до них не менее одного метра;
- Установка коаксиального дымохода должна обеспечивать наклон трубы для отвода конденсата.
Последнее требование, на первый взгляд являющееся довольно простым и понятным, имеет весьма противоречивое толкование на многих сайтах и форумах в интернете. Главный вопрос заключается в том, в какую сторону нужно делать наклон. Постараемся более подробно разобраться с этой ситуацией.
Горизонтальная установка дымохода
На первый взгляд, правы те специалисты, которые утверждают, что коаксиальный дымоход должен иметь горизонтальный уклон в сторону от котла. Действительно, такое устройство канала позволит образующемуся при охлаждении дымовых газов конденсату самотеком уходить на улицу, не попадая при этом в котел.
Описанная схема работает именно так до тех пор, пока за окном не очень холодно. А вот при сильных морозах конденсат часто не успевает стечь с трубы и замерзает на ней, оставаясь в виде сосулек, которые препятствуют нормальному забору воздуха в топку. Кроме того, конденсат может образовываться не только внутри меньшей трубы (там, где выходит горячий дым), но и в части коаксиального межтрубного пространства, где уже нагретый от внутреннего канала влажный воздух встречается с холодной внешней поверхностью. Если дымоход имеет наклон в сторону улицы, то жидкость часто замерзает, даже не успев дойти до выхода.
Вот почему ведущие производители в своих инструкциях однозначно указывают правила монтажа коаксиальных дымоходов для своих газовых котлов: уклон должен быть только в сторону котла. А для того, чтобы вода не попадала в топку, обязательно нужно устанавливать конденсатосборник.
Надо ли утеплять коаксиальный дымоход?
Можно предположить, что для защиты от замерзания конденсата можно просто утеплить внешнюю поверхность трубы. Однако в случае с коаксиальным дымоходом это не помогает: условия для образования конденсата все равно сохраняются. Вместо этого стоит попробовать укоротить внутреннюю трубу – иногда это может помочь. При изменении рабочей длины части коаксиального канала необходимо соблюдать требования пожарной безопасности – предельно допустимые размеры трубы указаны в инструкции.
Монтаж коаксиального дымохода
В отличие от традиционных вертикальных дымоотводящих систем, коаксиальный дымоход устанавливается достаточно просто. Для его монтажа не требуется никаких специальных приспособлений или особых навыков. Нужно лишь проявлять аккуратность и осторожность при выполнении каждого этапа:
Более подробно процесс монтажа коаксиальной дымоотводящей системы можно увидеть на нашем видео.
Коаксиальные дымоходы получают все более широкое распространение при устройстве автономных систем отопления. Их отличает надежность конструкции, невысокая цена, простота установки и долговечность. Для турбированных моделей газовых котлов такой дымоход – это оптимальное сочетание качества и доступности.
all-for-teplo.ru
