Колодец для водоснабжения. Общие сведения о колодцах.

Оглавление статьи

В этой статье мы поговорим о колодцах. Я постараюсь максимально сжато (но при этом информативно) рассказать, что такое колодец водоснабжения. Итак, переходим к делу!

Колодец для водоснабжения. Общие сведения о колодцах.

схема колодца

Основные определения.

Колодец — древнейший способ организации водоснабжения. Он представляет из себя яму, которая дном достает до водоносного горизонта (читайте статью о водоносных горизонтах). Колодец необходимо защитить от обрушения стен. Для этого применяется облицовка стен с применением следующих материалов:

  • Дерево — облицовка делается в виде бревенчатого сруба или обрешетки из досок.
  • Бетонные кольца — наиболее быстрый способ сделать облицовку колодца.
  • Заливка бетоном при помощи опалубки.

Для обеспечения безопасности на край колодца устанавливается ограждение. На этом ограждении уже устанавливается ворот, журавль или насос. Ворот и журавль — архаичные методы подъема воды при помощи ведра и веревки. В современном варианте удобно укомплектовать колодец насосом (например центробежным или вибрационным). Если планируется использовать колодец для организации постоянного водоснабжения частного дома, то тут лучше всего подойдет насосная станция. Ее можно использовать, когда вода в колодце стоит на глубине менее 9 метров. При большей глубине залегания воды выкапывать колодец будет дорого и придется использовать другой тип насосной станции.

Типы колодцев.

Колодец для водоснабжения. Общие сведения о колодцах.

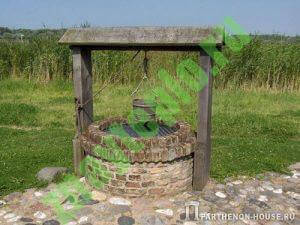

колодец с воротом

Колодец для водоснабжения. Общие сведения о колодцах.

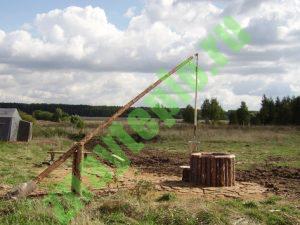

колодец с журавлем

Кроме того, колодцы делятся на 2 типа:

  1. Незавершенные колодцы — в них шахта заканчивается в водоносном и не доходит до водоупорного слоя, расположенного ниже. Такой колодец подпитывается водой через стенки или дно шахты.
  2. Завершенные колодцы — в них шахта доходит до водоупорного слоя, находящегося под водоносным горизонтом. Такой колодец питается водой только через стенки шахты.

Для увеличения запаса воды в колодце существуют 2 варианта:

  • Подствольник (зумпф) — углубление в водоупорный слой.
  • Шатер — расширение стенок шахты внизу.

Делать это нужно только в том случае, если вы будете использовать эту воду. Застаиваться в колодце она не должна. Связано это с тем, что в стоячей воде неминуемо появятся болезнетворные бактерии (например, легионелла).

Донный фильтр колодца.

Колодец для водоснабжения. Общие сведения о колодцах.

донный фильтр для колодца

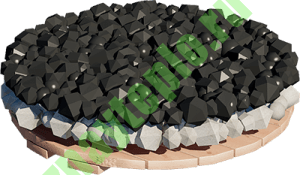

На дне шахты колодца располагают донный фильтр, который состоит из слоя песка и щебня и кремня. Кремень снижает скорость размножения бактерий и водорослей в воде. Если вы планируете использовать эту воду в пищу, то ее обязательно необходимо кипятить. Также нелишним будет сделать ее химический анализ в местной СЭС. Так как в воде, кроме бактерий, могут содержаться вредные вещества, которые не удаляются при кипячении.

Как правильно расположить колодец.



По санитарным нормам, колодец на приусадебном участке необходимо располагать следующим образом:

  • Колодец должен быть удален от жилых и нежилых строений не менее чем 5 метров.
  • Колодец должен быть удален от туалетов и прочих нечистых мест на 10-15 метров. А вообще, чем дальше тем лучше.
  • Колодец лучше располагать на возвышенном месте во избежание его загрязнения во время паводка.

Резюме статьи.

Если вы хотите оборудовать на своем участке колодец, то, для начала, необходимо правильно подобрать для него место, а потом лучше пригласить специалистов, которые сделают эту работу быстрее лучше и главное безопаснее вас! Колодец лучше всего оборудовать насосной станцией, но если хочется сделать под старину, то никто не запретит вам поставить на колодец ворот или журавль. На этом все, пишите ваши вопросы в комментариях. Пользуйтесь кнопками социальных сетей.

znayteplo.ru

Водопроводный колодец: выполняем чертеж | Мой колодец

Проблемы централизованного водоснабжения решаются автономной установкой системы

Проблемы централизованного водоснабжения решаются автономной установкой системы

Чем отличается современный человек от своих предков, можно посмотреть на фото и не угадать. Различие заключается в привычке к благам цивилизации, и заметьте, с трудом переносит их отсутствие.Решая приобрести даже небольшой домик, первое, что представляет интерес – цена, наличие воды в доме, отопления, не печного, света. Если нет необходимых инженерных коммуникаций для воды, она подводится несколькими способами. К одному из таких относится водопровод в доме из колодца.Водопроводный колодец чертеж представляет необходимые составляющие элементы для автоматизации водоснабжения на даче. Если предложить любому владельцу на выбор переноску ведер, по старинке на коромысле или установить и подключить насосную станцию, то решение не вызывает сомнений.Разнообразный ассортимент данных моделей позволяют подобрать оптимальное изделие для любого строения и индивидуального участка.

Схема водопровода и её основные элементы

В основе автономной водопроводной конструкции находится скважина или колодец. Многие отдают предпочтение именно колодцу, что находит своё объяснение из-за множества его преимуществ.Итак:

  • Небольшие денежные вложения для строительства колодца и его обустройство.
  • Колодец может прослужить дольше скважины любых типов.
  • Водоносные жилы реже заиливаются, при появлении такой проблемы она решается своими руками, лопатой и ведром.

Внимание: Важно помнить про соблюдение элементарной техники безопасности при спуске. При обустройстве колодца оставить напоминание для себя в виде желтой полосы, как элемент декора, что внизу может быть газ и это страшно.

  • Такой тип водопровода отличается большим удобством в обслуживании и эксплуатации.
  • Процесс консервации системы не доставляет проблем.
  • При необходимости замены насоса или электромагнитного клапана нет необходимости демонтировать всю конструкцию.
  • Если рассматривать колодезную схему водопровода, любая из них включает в себя несколько основных элементов, а всё остальное относится к фантазиям владельцев.
  • Насос подбирают из погружного типа или поверхностного, они работают на больших глубинах, имеют низкий показатель шума и отличаются экономичностью.
  • Марка устройств и их мощности подбираются индивидуально для каждого сооружения и зависят от глубин, на которых им придется трудиться.
  • Гидроаккумулятор для стабилизации давления в водопроводной системе и для предохранения её от гидроудара.
  • Инструкция предписывает иметь гидроаккумулирующую емкость с мембраной, накапливающую вводу на тот случай, если произошло отключение электроэнергии, и случился перебой в водоснабжении.
  • Потребности владельцев определяют тип системы, и она может быть смонтирована в летнем или зимнем варианте.
  • Летний вариант предусматривает сезонное функционирование и только в теплое время года, как правило, это апрель-сентябрь, зимний вариант предусматривает работу круглый год.
  • Удобство зимнего варианта заключается в том, что даже если на даче не живут постоянно, а только приезжают на выходные, автономная система водоснабжения зависит только от наличия электроэнергии.

Вид сооружения и его устройство

Информация о тонкостях исполнения различных механизмов, включенных в систему водоснабжения, для покупателя не имеет значения. Важно знать, что она содержит все комплектующие, входящие в данное устройство и для всех моделей схема подключения принципиально не отличается.Видео в этой статье поможет приобрести знание и понимание видов и устройства констукций, которые просто необходимы владельцам, решившим соорудить такую конструкцию у себя на участке.Итак:

  • Один из распространенных видов, встречающихся на дачных участках, носит название шахтного сооружения.
  • В устройство подобного типа включается водоприемник, ствол главный, оголовок для колодца чертеж и схема представлены на рисунке ниже.
Цифрами обозначены: 1) оголовок и его основание; 2) фронтон; 3) стойка; 4) конек крыши; 5) колодезный ворот; 6) обшивка фронтонная; 7, 8) скат крыши.

Цифрами обозначены: 1) оголовок и его основание; 2) фронтон; 3) стойка; 4) конек крыши; 5)ворот; 6) обшивка фронтонная; 7, 8) скат крыши.

  • Начало строительства знаменует выбор внешнего вида будущего домика и нарисованная схема.
  • Работа выполняется или самостоятельно, или находится подходящий вариант в различных источниках.
  • Назначением оголовка служит защита от погодных осадков, летящего мусора и пыли, от случайного попадания в колодец животных и детей, от промерзания в зимний период.
  • Главный ствол копается различной формы, но предпочтение остается за круглой геометрией.
  • Водоприемник является накопителем воды, его глубина регулируется в границах, определяемых суточным потреблением, и составляет не более метра.

Внимание: Стандартные размеры глубины колодца, напрямую зависящие от гидрогеологических природных условий, колеблются от 2 м. до 40 м, а внутренний диаметр равняется на 100 см диаметр бетонного кольца.

Классификация колодцев

Существует несколько признаков, по которым классифицируется колодец:

  • По способу набора воды он может быть автоматическим или механическим.
  • Колодец деревянный, каменный, железобетонный, то есть по материалам, которые использовались для отделки главного ствола.
  • Скважина, сруб, абиссинский колодец чертежи, которого показывают, что это мало затратное техническое сооружение поможет решить проблему водоснабжения большинства дачников.
Главное правильно выбрать водоносный слой, на котором будет установлена скважина

Главное правильно выбрать водоносный слой, на котором будет установлена скважина

  • Воду можно получить без больших проблем из водоносного слоя, состоящего из смесей песка и щебенки, песка средней фракции, но не скальных пород и крупных камней, отложений гальки и крупной соли, не пробиваемые иглой конструкции, для этого требуется специальное буровое оборудование.
  • Абиссинский колодец является серединой отрезка, на концах которых находятся скважина и трубчатый колодец.
  • Водоприемником такого сооружения служит бур с фильтром, но при всей его привлекательности и кажущейся простоте функциональность его ограничена.
  • Про мягкую почву, на которую нацелена скважина колодца, уже понятно, а ещё одно немаловажное требование – залегание слоя воды не больше 6-7 м. глубины.
  • К самым простым видам колодцев относятся ключевые, потому что служат декоративным дополнением к роднику, бьющему из-под земли, остается только обустроить его и все.
  • Техничное исполнение ключевого колодца не отличается сложностью, чаще всего используется каменная кладка или сруб с предусмотренным сливным отверстием.
  • Трубчатый колодец имеет более сложный вид. Для него требуется специальное оборудование для бурения скважины.
  • В скважину опускается труба для насоса и водяного фильтра.
  • Данный вид конструкции может быть очень глубоким и позволяет из низких горизонтов получать воду высокого качества.
  • Строительство трубчатого сооружения выполняется за более короткий промежуток времени, к единственному недостатку относится подключение электросети для работающего насоса.
  • Самым популярным и востребованным остается шахтный колодец с различной отделкой, на сегодня лидером стали железобетонные кольца.
  • Жители поселков и деревень представляют все трудности жизни без воды, Плохо тем, где идет добыча в карьерах открытым способом, их углубление приводит к уходу воды из колодцев.
  • Спускаться в шахту на глубину 20 м. очень опасно. Рационализаторы придумали ковш для чистки колодца чертежи, умещаются на одной небольшой картинке, но польза от этого изобретения не нуждается в рекламе.
Всё гениальное просто

Всё гениальное просто

  • Главное перед чисткой выбрать всю воду из колодца и сразу приступать к очистке.

Внимание: Каждую весну после схода снегов желательно производить санитарную обработку воды со специальным раствором. Чайная ложка перманганата калия на ведро воды, которое выливается в колодец и через час выкачивается вода из шахты.

Системы водоотведения

Любые системы водоотведения содержат колодцы и специальные ёмкости (камеры), куда сливается вода:

  • Проблема удаления атмосферных осадков решается специальными дождеприемными шахтами, подключенными через колодец с гидрозатвором чертеж, включает и общую канализационную систему, к которой происходит подсоединение.
  • Такие системы должны быть оснащены запорными устройствами.
  • Функции гидрозатворов разделяются в зависимости от марок, одни служат только для перекрытия труб с различным диаметром, другие используются и для перекрытия, прочищают засоры, опрессовки труб и служат для отвода воды через сердечник во время ремонтных работ.
  • Колодцы с гидрозатвором монтируются специалистами, в противном случае неизбежны поломки в работе водоотводящей сети, которые ведут к привлечению мастеров и дополнительным затратам.
  • Водоотводящая система, содержащая колодец с затвором, специально создаётся для безопасного направления влаги в удобное место. Кроме того, данное приобретение отлично справляется с разрежением дренажных труб, чтобы повысить их пропускную способность.
  • Колодец гаситель напора чертеж наглядно представляет, что он предназначается для гашения энергии потока, которую создают сточные воды перед подачей их на очистку в сооружение.
Наглядный рисунок колодца гасителя Наглядный рисунок гасителя
  • Устанавливается он на напорной линии трубопровода после канализационно-насосной станции (КНС), чтобы обеспечить их работу в безопасном режиме.
  • Размеры его зависят от параметров диаметра напорного трубопровода. Выпускаются двух конфигураций – с отбойной стенкой и с гасителем.
  • Никто не задумывается, когда пользуется водой, куда она уходит и как работает система? Семья из 4 человек за один день выходного дня использует приблизительно 800 л воды.
  • Колодец гаситель напора канализации чертеж предназначается для уменьшения напора в канализационной системе сброса и дальнейшим сливом в трубопровод рабочей среды.
  • Под рабочей средой подразумеваются производственные сточные воды, хозяйственно-бытовые сточные воды, дождевые сточные воды.

Проектирование будущих сооружений для водоснабжения и водоотведения выполняется с учетом размеров колодца и площадью свободного окружающего пространства. Основные элементы в обязательном порядке должны присутствовать в проектной документации, а формы, материал изготовления зависит от ваших предпочтений.
