Колпаковая печь Кузнецова: кладка своими руками, схемы, порядовка. Колпаковая печь кузнецова кладка своими руками схемы порядовка


ее особенности, использование чертежей и порядовки

Каждый, кто занимается вопросом обогрева своего загородного дома, наверняка знает про печи Кузнецова. Это довольно эффективные конструкции, которые используют разные виды топлива. И.В. Кузнецов с 1962 года занялся строительством кирпичных печей, создавая их конструкции и постепенно совершенствуя. Он использовал уникальную авторскую технологию, беря за основу систему свободного движения газов. Благодаря такой системе нагретый воздух циркулирует под действием своей же силы тяжести. Этим печи Кузнецова и отличаются от традиционных конструкций, где газы движутся принудительно.

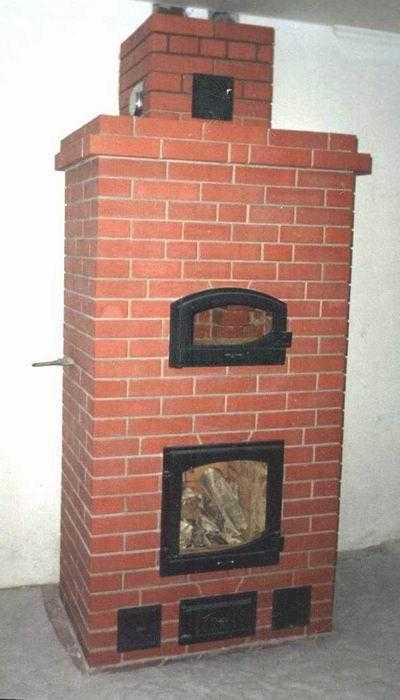

Особенности колпаковых печей Кузнецова

Печь устроена достаточно просто: нижний ярус и топливник представляют собой единое пространство, называемого колпаком, внутри которого и осуществляется свободное передвижение нагретых газов. Горячие газы более легкие, поэтому передвигаются к верхней части колпака, а холодные – тяжелее, и поэтому находятся в нижней части. Между ними осуществляется циркуляция газов с промежуточной температурой.

Раскаленный воздух удерживается в сооружении достаточно долго, сильно нагревая стены колпака, а остывший поступает в дымоход по специальному проходу. Температура горения в колпаке очень высокая. КПД печи Кузнецова выше в три раза, чем у традиционной конструкции. Кроме такого высокого КПД эта печь обладает следующими достоинствами:

  • экономичность;
  • небольшое образование сажи;
  • дизайн и форма конструкции может быть разной, и зависит это от ее назначения;
  • продолжительное время сохраняет тепло;
  • нет необходимости часто чистить ее.

Виды печей Кузнецова

В зависимости от того, какие функции будут выполнять такие печи, делятся они на следующие виды:

  • отопительные, главной задачей которых является обогрев помещения;
  • банные;
  • грили и барбекю;
  • варочные, предназначенные для приготовления пищи, например, хлебные печи;
  • камины;
  • комплексы и комбинированные конструкции.

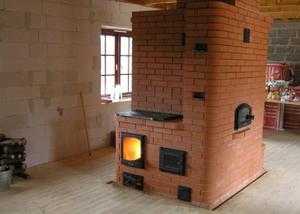

Очень популярными считаются отопительно-варочные печи Кузнецова, которые не только согреют дом, но и не оставят голодными.

Хорошие специалисты могут создать многофункциональные конструкции самых разнообразных форм и размеров, а также способны сложить печь в несколько этажей. В колпак можно встроить такие необходимые устройства, как электронагреватели, парогенератор, духовку, емкости для подогрева воды, плиту, теплоаккумулирующий массив.

К примеру, можно спланировать и сложить такую печь Кузнецова, которая будет обогревать сразу несколько помещений: предбанник, парилку и моечное помещение. Кроме того, она будет подготавливать пар, нагревать воду и обеспечивать вентиляцию.

Колпаковая печь Кузнецова своими руками

Чтобы создать такую конструкцию своими руками, следует знать о свойствах системы свободного движения газов:

  • Газ полностью заполняет помещение любого объема. Таким образом, колпак можно изготавливать любой формы и размера.
  • Каждое горизонтальное сечение стен колпака нагревается до одинаковой температуры.
  • Источник, дающий тепловую энергию, можно произвольно располагать в нижней части колпака.
  • Возможность одновременно применять несколько источников, обеспечивающих теплом.

Если печь своими руками возводят впервые, не рекомендуется использовать для этого свой проект. Это довольно сложно и при этом часто возникают ошибки. Лучше воспользоваться готовыми чертежами, которых в интернете очень много. Сразу сложные проекты выбирать не следует, лучше начать с простых конструкций.

Начинать складывать сооружение нужно со строительства фундамента и подойти к этому процессу необходимо со всей ответственностью, иначе конструкция может покоситься или треснуть. Поэтому основа для нее должна быть твердой, чтобы выдержать большой вес сооружения.

Печной фундамент из бетона лучше всего закладывать при строительстве дома. Шириной он должен быть на 10 см больше самой печи. Довольно сложно самостоятельно встраивать печь в готовый дом. Лучше всего, если это будут делать профессионалы.

Следует обратить внимание на то, печной фундамент не следует связывать с основным, чтобы впоследствии печь не повело в сторону или не разорвало.

Что необходимо для возведения печи Кузнецова своими руками

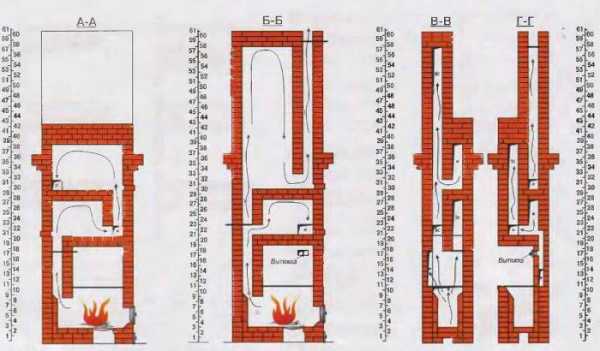

Чтобы сложить колпаковую печь Кузнецова своими руками, следует запастись подробными схемами и чертежами. Существует более 150 вариантов такого сооружения с подробными инструкциями и чертежами по их возведению.

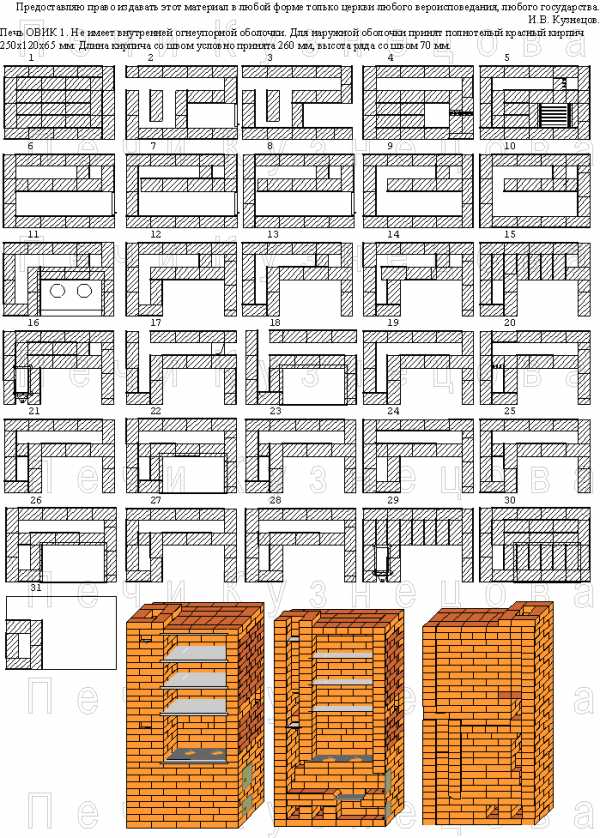

Для строительства будет нужна порядовка – это пошаговая инструкция, на которой показана поэтапная выкладка каждого кирпичного ряда в отдельности. Новичкам крайне важно придерживаться порядовки и ничего не менять при сооружении конструкции.

Для строительства потребуются следующие материалы:

  • Кирпич огнеупорный для топливника.
  • Огнеупорная глина.
  • Металлическая проволока.
  • Печное литье: задвижка, топочная и поддувальная дверка, колосниковая решетка, очажная плита.
  • Кирпич для наружной кладки.
  • Очищенный песок. Перед тем как замесить раствор, его необходимо просеять через сито. Лучше всего использовать горный песок, в котором очень мало примесей.
  • Стальной уголок.

Вместо глины и песка можно использовать готовый печной раствор, продаваемого в специализированных магазинах. Такая покупная смесь состоит из правильных пропорций. Чтобы печь прослужила довольно долго, все материалы должны быть высокого качества.

Следует учесть, что каждое сооружение обладает своими тонкостями кладки, поэтому важно не только тщательным образом изучить порядовку печей Кузнецова, но и обратить внимание на комментарии к схеме.

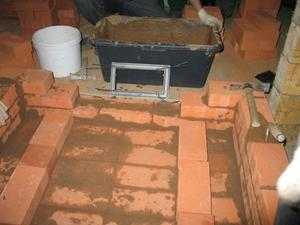

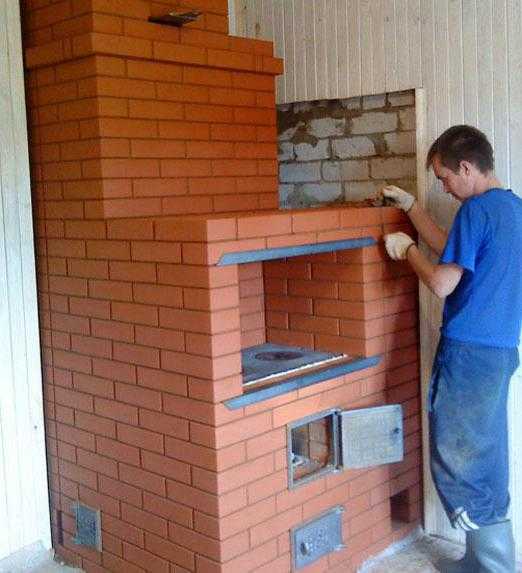

Тонкости кладки колпаковой печи Кузнецова

Профессионалам довольно просто выложить печь своими руками, а вот новичкам это покажется достаточно сложным процессом. Главное, чтобы при кладке колпаковой печи Кузнецова порядовка играла первостепенную роль.

Существует несколько нюансов, которых нужно придерживаться при строительстве сооружения:

  • В процессе нагревания кирпич начинает расширяться. Именно поэтому огнеупорная оболочка должна со всех сторон иметь пустое пространство.
  • Каждый третий ряд кладки из кирпича следует прокладывать металлической проволокой для усиления связки.
  • Печные металлические элементы устанавливают с учетом их расширения, возникающего при высоких температурах. Кирпич и металл необходимо разделять специальной прокладкой.
  • После того как сооружение будет готово, кирпич необходимо обработать огнеупорным составом.
  • Обжиг печи рекомендуется начинать с небольшого нагрева и постепенно увеличивая его интенсивность.

Рекомендации

Новичкам нужно придерживаться и таких советов:

  • канал, находящийся между первым и вторым ярусом, следует выкладывать в четверть кирпича, что увеличивает длину топки;
  • на 17 – 18 ряду следует делать верхнее перекрытие колпаков;
  • на 21 ярусе вдоль внутренних боковых стенок необходимо оставить два прохода.

На чертежах это все показано, поэтому в процессе работы не должно возникнуть никаких трудностей.

После завершения кладки осуществляют первую растопку. Топливо следует использовать по минимуму, чтобы нагрев происходил медленно и постепенно. В это время осуществляется обжиг, проверяется, насколько качественно выполнена работа, герметично ли заделаны швы в местах установки дверей и задвижек. В случае обнаружения недостатков их следует удалить.

Заключение

Таким образом, сложить печь Кузнецова можно и своими руками, придерживаясь чертежей и порядовки. Если же самостоятельная кладка вызывает определенные трудности и сложности, следует обратиться к профессиональным печникам. Они не только быстро справятся с работой, учитывая все нюансы, но и сделают печь качественную и красивую.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Колпаковые печи кузнецова: схемы и описание конструкций

Принцип колпаковых печей был известен давно, но детально разработан и приспособлен для устройства домашних обогревательных приборов был благодаря известному печнику и изобретателю Игорю Викторовичу Кузнецову. Получил широкое распространение не только в России, но и за рубежом.

О чем эта статья

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

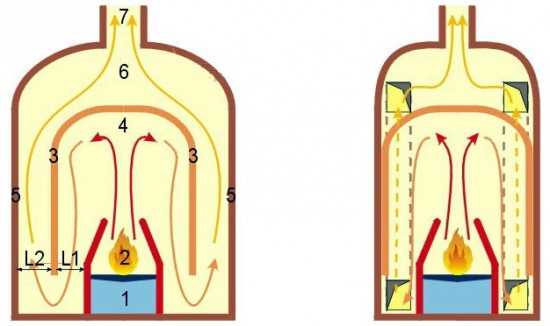

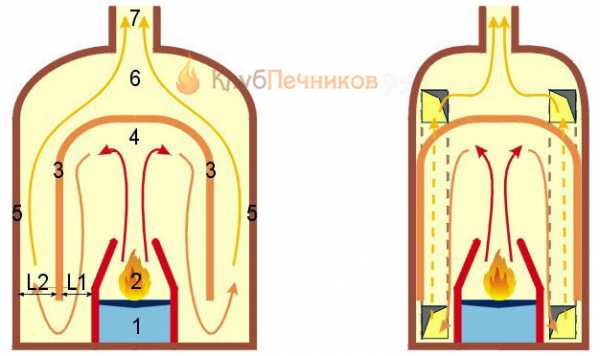

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

Виды колпаковых печей

И.В. Кузнецов разработал более полутора сотен моделей печей, которые могут использоваться для самых разных целей.

При этом их конфигурация и размеры могут варьироваться в зависимости от расположения колпаков. Обычно, в целях экономии площади занимаемой печью, колпаки располагаются вертикально. Друг над другом. Но могут быть расположены горизонтально. В этом случае печь получается низкой, но длинной.

Впервые столкнувшись с печами Кузнецова на его сайте, печники-любители путаются в маркировке печей, не зная, какую конструкцию выбрать для конкретных целей.

Система маркировки Кузнецовым своих печей не представляет сложности:

  • ИОК – чисто отопительная печь;
  • ОВИК – отопительная-варочная без использования шамотного кирпича;
  • ОВИК БК – отопительно-варочная с боковым камином;
  • ОВИК ЗК – отопительно-варочная с задним камином;
  • ОВИК Л – отопительно-варочная с лежанкой;
  • Буква «Д» добавляется в индекс маркировки при наличии духовки;
  • ПКИК1К – печи со встроенным калорифером;
  • БИК – банные печи;
  • РТИК – колпаковые русские печи.

Ориентируясь на маркировку, можно выбрать необходимый тип печи. Достоинством любого проекта печей Кузнецова является то, что для каждого из видов существует несколько размеров с различной производительностью теплоотдачи. И каждый проект дается в привязке к планировке и площади отапливаемого помещения. Поэтому нет необходимости производить самостоятельные довольно сложные расчеты, чтобы остановить выбор на том или ином варианте.

Особенности колпаковых печей

  1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200°С. Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто— или минеральным картоном.
  2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20—30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
  3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400°С, что вполне безопасно для металла.
  4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
  5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20—50% ниже, чем в печах с прямоточным отведением печных газов.

Особенности банных печей Кузнецова

Широко используемые банные печи из металла обладают несколькими недостатками – малой теплоемкостью, расположением топочной камеры непосредственно в помещении парного отделения что вынуждает загружать топливо непосредственно в помещении парной, а это – неизбежный мусор. Самым существенным недостатком таких печей является нагрев только внутри парного отделения. Предбанник и помывочное отделение остаются не отапливаемыми.

Банные печи «кузнецовки» лишены этих недостатков. Конструкция печи предусматривает ее установку в простенке между парной и помывочным отделением/предбанником.

В помещении парной находится только каменка и кран бака с нагретой водой.

Основное тело печи и дверца топочной камеры расположены со стороны предбанника. Так же бак для воды обслуживается через подсобное помещение. Это позволяет избежать повышенной влажности из-за испарения во время нагрева печи.

Благодаря высокой теплоемкости печь, после окончания помывки, длительное время остается горячей. За счет этого происходит высушивание бани, не остается влажных поверхностей влекущих разрушение древесины, а вода в баке длительное время остается горячей.

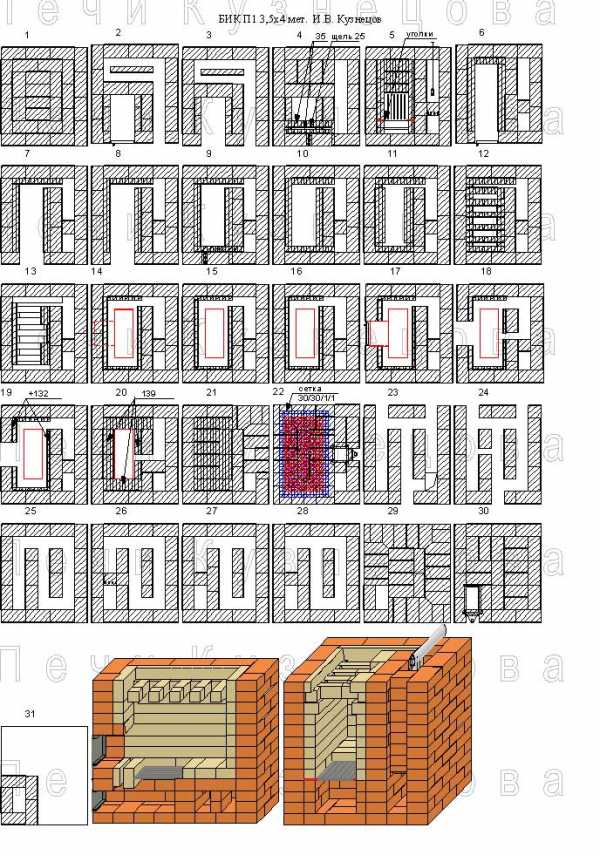

Порядовка банной печи по проекту Кузнецова:

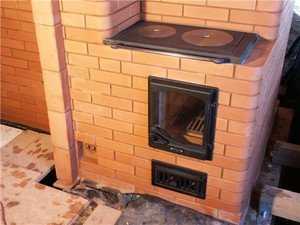

Отопительно-варочные колпаковые печи

Главное их достоинство – совмещение в одной приборе функций варочной печи и отопителя помещения. Благодаря тому, что наиболее разогретая зона расположена внутри печи готовить на ней комфортно. Не ощущается чрезмерного жара от стенок. Не происходит перегрева верхней части печи и создания под потолком зоны повышенной температуры. Конвекция воздуха в помещении происходит равномерно.

Хозяйки смогут оценить достоинство печи Кузнецова не только пользуясь плитой, но и духовкой. В ней никогда не произойдет обугливания блюда, так как температура в верхнем колпаке печи никогда не поднимается выше 400°С, даже при самой интенсивной топке. Обычно она держится на уровне 200— 250°С. Постоянная конвекция печных газов внутри колпака равномерно разогревает духовку со всех сторон, не перегревая одну из стенок или дно.

Порядовка отопительно-варочной печи:

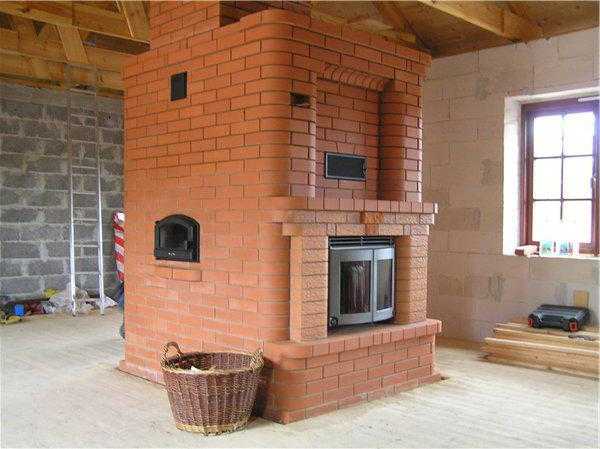

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

  1. Сбоку от топочной камеры;
  2. Над топочной камерой;
  3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: http://www.stove.ru

На нем, в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

izkirpicha.com

Печь Кузнецова своими руками - чертежи, порядовка и видео

Для подавляющего числа конструкций кирпичных печей свойственна одна проблема – низкий КПД. Это является результатом быстрого выхода теплого потока дымовых газов из печи. Удлинение дымохода может повлечь за собой существенное снижение тяги, что скажется на интенсивности горения топлива в топке.

Главными задачами при проектировании кирпичных печей являются две взаимоисключающие функции:

  1. Обеспечение хорошей скорости прохода дыма (тяги).
  2. Максимальная теплопередача всего объема тепла, вырабатываемого печью, в том числе и летучими продуктами газа.

Т.е. необходимо найти «золотую середину», при которой дым бы задерживался на такое максимальное количество времени, но не снижая при этом показатели тяги. Одним из решений этого вопроса может быть печь Кузнецова.

Содержание статьи

Конструкция

Существует несколько типов конструкций печи Кузнецова, но все они работают по одному принципу.

Сразу за зоной топки располагается воздушный колпак. Он служит своеобразным разделительным механизмом для горячих газов. В этой области выходное отверстие располагается не в верхней части, как это было принято до этого, а в нижней. Тяжелые и остывшие газы выходят через него сразу, а те, которые имеют достаточную температуру, поднимаются наверх. Постепенно охлаждаясь, они по такому же принципу выходят из печи.

Есть несколько вариантов конструкции, которые отличаются количеством колпаковых камер и местом их расположения.

Скептики до сих пор сомневаются, что подобная методика проектирования эффективна – задержка дымовых газов должна вызывать уменьшение скорости тяги. Но это не так, и обосновать некорректность такого предположения можно следующим образом:

  • Разрежение воздуха в колпаке составляет около 0,18 hPa. Т.е. это величина отрицательная относительно нормального атмосферного давления. Происходит естественная конвекция.
  • Следующий немаловажный фактор – это открытая дверца поддувало. Она дает более плотному потоку своевременно замещать разреженный воздух в колпаке.
  • Третий, но немаловажный фактор – длинна трубы. Она и является воздушным трубопроводом, который позволяет проходить всему потоку дымовых газов, тем самым обеспечивая их оптимальную скорость.

Нередко такая конструкция позволяет планировать автономное отопление, либо горячее водоснабжение. Для этого в колпаке, задней его части устанавливают стальной теплообменник.

Рассмотрим самый распространенный вариант конструкции с одним тепловым колпаком.

Подготовительные работы

Как каждая кирпичная конструкция, для печи Кузнецова необходимо заранее подготовить фундамент. Если это не было сделано на этапе постройки дома, то процесс может оказаться трудоемким. Однако избежать его нельзя, так как конструкция получится довольно тяжелая и цементная стяжка, а тем более деревянные лаги полов ее не выдержат. Фундамент печи не должен быть связан с общим фундаментом дома.

Следующая немаловажная деталь – расположение трубы дымохода в помещении, а в частности – на крыше. Ее месторасположение должно соответствовать текущим правилам. Пример установки показан на рисунке.

По окончании этого этапа можно приступать к процессу возведения. Рассмотрим один из самых распространенных вариантов.

Необходимые материалы и инструменты

Для выполнения всего комплекса работы понадобятся следующие материалы:

  • Печной кирпич красный- 753.
  • Шамотный кирпич – 65.
  • Шамотная глина – 130 кг. Лучше всего приобрести магазинную, так как она имеет оптимальную фракцию.
  • Песок очищенный – 150 кг.
  • Дверца для поддувало, колосники, задвижка, стальной уголок 40*40 35 см, проволока.

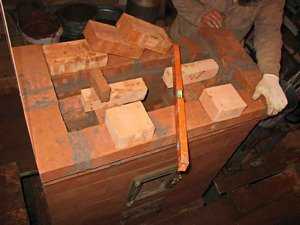

Ниже показано порядовое выкладывание печи Кузнецова (порядовка).

Для тех, кто хоть раз сталкивался с подобной работой, технология укладки кирпича не будет представлять сложности. Для лучшей связки каждый 2-й ряд нужно прокладывать стальной проволокой. Есть еще несколько небольших советов, которые помогут в работе:

  1. Для прокладки восходящего канала из камеры первого яруса нужно прокладывать в четверть кирпича. Это увеличит длину топки.
  2. Верхнее перекрытие колпаков осуществляется на 17-18 ярусе.

По окончании укладки печи, необходимо провести первую растопку. При этом температура в топке должна быть минимальной. Постепенно добавляя топливо, происходит естественный обжиг печи.

После этого можно проверять правильность ее работы – хорошая ли тяга, герметичность всех установленных дверец задвижек. Данная конструкция рассчитана на максимальную мощность 10 кВт, что вполне подходит для небольшого загородного дома.

Как видно, особых сложностей у опытного мастера эта работа не вызовет. При самостоятельной укладке рекомендуется попробовать себя на более простых конструкциях, например – кирпичных дымоходах.

dearhouse.ru

Печь колпаковая Кузнецова - порядовка своими руками :: SYL.ru

Создание хорошей кирпичной печи – довольно тяжелый труд, это еще и искусство, а также умение мастера. А вот печи Кузнецова известны не только специалистам кирпичного дела, но и множеству владельцев частных домов, где это оборудование создает тепло и уют.

Данные конструкции известны с 1962 года, сегодня они значительно усовершенствованы и обросли более 150 разработками, которые охватили весь диапазон отопительного печного оборудования. Возможно, и вам стоит обратить внимание на данное высокотехнологичное оборудование.

Принцип работы

Печь колпаковая, о которой ведется речь в статье, сконструирована по особому принципу, он предполагает движение горячих газов по каналам. Кирпич нагревается, вследствие этого сами газы охлаждаются. Причём тяга здесь совершенно необходима, ведь благодаря ей возможно движение воздушных масс. Такой отопительный прибор состоит из отдельных колпаков, которые перевернуты вверх дном. Иногда они располагаются друг над другом, в остальных случаях – один за другим, однако конструкции сообщаются между собой с помощью сухого шва. Его заполняют теплоизоляцией или раствором, через это пространство газ переходит из одного колпака в другой.

О строительстве фундамента

Колпаковая печь, порядовка которой представлена в статье и должна быть вами изучена перед началом работ, предусматривает наличие фундамента. Его следует установить на твердую поверхность. Вес сооружения будет солидным, поэтому к строительству фундамента необходимо подойти со всей серьезностью. Он должен быть заложен еще при строительстве дома.

Его ширина должна оказаться больше размера отопительной конструкции на 10 см по периметру. Встраивать печь в уже готовый дом будет достаточно сложно, поэтому при таких условиях необходимо обратиться к профессионалам. Если вас заинтересовали колпаковые печи Кузнецова, порядовка своими руками вами вполне может быть выложена, однако предварительно необходимо заняться основанием, которое при наличии готовой постройки не следует связывать с главным фундаментом. В этом случае конструкцию может повести в сторону.

Особенности кладки: подготовка материалов

Печь колпаковая, которая описывается в статье, создается из полнотелого глиняного кирпича, который кладется в основу дымохода и корпуса. Следует выбирать изделия марки М-150 и выше, тогда как размер кирпича должен составить 250 x 120 x 65 мм. Для того чтобы определить количество кирпича для укладки такой печи, необходимо умножить количество рядов на 0,8. Этого объема будет достаточно для кладки корпуса, учитывая отбраковку и бой.

Для расчёта материала, который лежит в основе дымохода, необходимо действовать по другой схеме. Для начала определяется число кирпичей на один ряд, это число умножается на количество рядов. Для каждой конструкции это значение будет зависеть от высоты здания и габаритов печи. К полученному значению следует добавить 10% на бой, так удастся получить искомое число.

О конструктивных особенностях

Печь колпаковая будет иметь ещё и шамотное ядро. Для его укладки следует использовать кирпич Ш-5, его размеры равны 230 x 114 x 40 мм. Если вы планируете использовать кирпич марки ШБ-8, то его габариты должны быть равны 250 x 123 x 65 мм. Количество материала высчитывается по схеме. Важно учитывать, что ядро в таких вещах не будет связано с корпусом, между ними нет точек соприкосновения.

Щель в 6 см будет располагаться между параллельными стенками, а именно шамотным рядом и корпусом. Для упрощения работы по выдержке данного расстояния необходимо выкладывать ядро в самом начале, обернув его картоном соответствующей толщины. Для повышения качества теплоизоляции топки необходимо уложить базальтовый картон или другой теплоизолятор.

Рекомендации по проведению работ

Когда выкладывается печь колпаковая, вы должны учитывать, что керамический кирпич в рядах не будет совпадать по высоте с соответствующим параметром рядов из шамотного кирпича. В этом случае нужно будет осуществить подгонку. Важно выдерживать горизонтальность и вертикальность, отслеживая угол и ширину шва.

На практике вы сможете понять, что размеры керамического кирпича отличаются от стандартного. Однако отклонения могут быть некритичными, при этом можно осуществить корректировку с помощью толщины шва. При расчётах по этой причине высоту нужно брать с учетом высоты кирпича и толщины шва. Этот параметр составляет 70 мм. Однако шов не должен оказаться больше 7 мм, именно поэтому следует искать в продаже кирпич нужных размеров и качества.

Для справки

В том месте, где заканчивается укладка шамота, необходимо обустроить компенсационные зазоры, они будут учитывать коэффициент и расширение материала. Их наличие обязательно, так как расширение шамотного кирпича гораздо больше по сравнению с керамическим. Если зазора не будет, то ядро в процессе эксплуатации печи разобьет кладку из-за того, что расширяется сильнее.

Дополнительная информация о величине зазора и внутренних конструктивных особенностях

Колпаковая печь своими руками вами вполне может быть сложена. Для этого важно учитывать величину зазора, высчитывая его по отметкам на порядовке. Высота стенки из керамического кирпича должна быть рассчитана следующим образом: число рядов нужно умножить на высоту ряда, учитывая толщину шва. Это позволит получить искомую величину, которая должна оказаться больше высоты шамота на 15 мм. Этот зазор и будет компенсационным.

Образовавшиеся пустоты должны быть заполнены базальтовой каменной ватой, но стоит отказаться от стекловаты, которая обладает температурой эксплуатации больше 1200 °С. Когда колпаковая печь своими руками выкладывается, внутри могут быть стенки и столбики, толщина первых из которых обычно равна четверти кирпича. При этом изделие обычно укладывается на ребро или плашмя. Существуют места, где в одном ряду кирпич может располагаться плашмя, тогда как в другом – на ребре. При этом размер следует подогнать, разрезав кирпич.

Рекомендации специалиста

В том месте, где будет располагаться печное литье, важно учитывать некоторые нюансы. Над дверцей топки шамот следует устанавливать на ребро. Если существует перепад высот, то пустоты можно будет заполнить пластинами из шамота. Между кладкой и металлическими частями должен быть оставлен промежуток 5 мм, он необходим из-за разницы температурных расширений. В зазор должен укладываться теплоизолятор, температура эксплуатации которого составляет 1200 °С и выше. Для теплоизоляции литья раньше использовались картон или базальтовая вата.

Какой раствор для кладки печи Кузнецова использовать

Если будет выкладываться колпаковая печь Кузнецова своими руками, то необходимо позаботиться о выборе раствора. Кладка корпуса из керамического кирпича осуществляется на основе глиняно-песчаного раствора. Для огнеупорного шамота необходимо подготовить состав, это может быть огнеупорная мастика.

Вымачивать кирпич перед кладкой печи не рекомендуется. Делать это необходимо, лишь когда сырье используется вторично. Сразу после завершения работ конструкция просушивается, даже если вы не планируете ее немедленно вводить в эксплуатацию. Если этой рекомендацией пренебречь, то первые несколько топок будут сопровождаться выделением запаха угара.

Особенности порядовки

Печи колпакового типа выкладываются с учетом наличия канала, который располагается между первым и вторым ярусом. Этот узел должен обустраиваться в четверть кирпича, тогда удастся увеличить длину топки. Верхнее перекрытие колпаков делается на 17-м или 18-м ряду. Два прохода оставляются на 21-м ярусе, они должны быть вдоль боковых внутренних стенок. Боковые стены должны быть выложены кирпичом, укладываемым на ложок. Двигаться необходимо справа налево. Это позволит видеть кирпичи: два – справа, четыре – впереди и сзади, три - слева.

На втором ряду будет располагаться поддувало и дверки для чистки. Печь имеет удобную конструкцию во внутренней части, благодаря этому можно установить ее в любое место, однако дверки должны располагаться под топкой. Что касается третьего ряда, то он укладывается по такому же принципу. Когда выполняется колпаковая печь своими руками, порядовка вами должна быть учтена. В четвертом ряду она должна предполагать уменьшение отверстия, для того чтобы обеспечить падение остатков сгоревшего топлива. В ширину сужение должно быть равно 1,5 кирпича.

В дальнем углу должна находиться перегородка, которая будет соединять нижний и верхний уровни по типу трубы. Следующий ряд укладывается по той же технологии, однако для ободка нужно применить огнеупорный кирпич. Сверху выкладывается колосник. Шестой ряд станет первым рядом будущей топки. Дымоход будет выходить из неё, направляясь в другое отделение. В следующем ряду необходимо действовать почти так же, тогда как в восьмом топка накрывается обычным кирпичом, а изнутри выкладывается огнеупорными изделиями.

В десятом ряду используются целые кирпичи, которые лягут в основу внутренней части топки. Решетка из огнеупорных изделий выкладывается на 11-м ряду. Когда вами выстраивается колпаковая печь для отопления дома, в 12-м и 13-м рядах необходимо убрать решетку, в этом месте появятся два дымохода. В следующем ряду дымоход перекрывается, чтобы сделать его отделением для воздуха. Можно применить при этом стальную пластину, тогда как кирпич пойдёт на перекрытие нижнего сборника дыма.

Укладка второго уровня

В большинстве случаев описываемая конструкция укладывается по стандартным размерам, однако вы можете подобрать габариты индивидуально. При этом можно добавить пластину-заборник, уложив следующий уровень в 15-м ряду. При этом пластина укрепляется с трех сторон, применить для этого нужно цементный раствор. В центре дымосборника укладывается кирпич, который станет колонной для крышки.

За плитой должна быть пазуха для перемещения продуктов сгорания из сборника дыма. Эту процедуру следует продублировать в следующем ряду. Когда выполняется колпаковая печь для отопления, в рядах с 17-го по 22-й необходимо перекрыть доступ к трубе, через пазуху дым будет выходить наружу.

Для поддержки кирпича паросборника следует использовать стальную пластину, уложив ее на передние стены. Для паросборника специалисты рекомендуют использовать кованые ободки. Здесь же осуществляется перекрытие, а следующий ряд выкладывается по такой же методике. Еще одна ступень должна быть в 23-м ряду. В этом месте происходит соединение дымохода с трубой для сбора пара. При этом нужно использовать закрытое соединение. Ряды до 24-го укладываются так же, затем можно приступать к укладке трубы, диаметр которой будет равен одному кирпичу. Вся конструкция накрывается крышей, дальше ведется однокирпичная труба. На этом можно считать, что колпаковая кирпичная печь почти готова.

Заключение

Печь Кузнецова обязательно должна быть разделена между фундаментом и основной кладкой рубероидом. Некоторые специалисты используют в качестве гидроизоляции слой фольги, которая имеет способность к отражению и сохранению тепла. Теплоотдача конструкции будет зависеть от количества отделений внутри. Но для сооружения теплой колпаковой печи важно соблюсти ещё и условия объёма, а также порядок кладки.

Изделия для формирования стенок следует предварительно отшлифовать. Лучше порядовку самостоятельно не изменять, однако ряды с 23-го по 27-й можно модифицировать с учетом фантазии, тогда вы получите сооружение уникальной конструкции.

www.syl.ru

Колпаковая печь Кузнецова: кладка своими руками, схемы, порядовка

Печи Кузнецова: устройство и принципы работы, преимущества, вариации, чертежи

Печи Кузнецова хорошо известны не только печникам – они обогревают множество домов в России и за ее пределами. И. В. Кузнецов работает над усовершенствованием печей с 1962 г. и собрал вокруг себя крепкий коллектив единомышленников. В активе команды – более полутораста разработок, охватывающих едва ли не весь диапазон бытовых печей, см. рис.

Некоторые из печей И. В. Кузнецова

Многие хотели бы сложить какую-то из печей Кузнецова своими руками, и эта статья – им в помощь. Но мы не собираемся раскрывать некие потаённые секреты «кузнецовок» – их просто нет. На сайте Игоря Викторовича stove.ru желающие бесплатно найдут огромный массив печной информации: от сведений по конструированию и строительству печей до подробных чертежей и рекомендаций по установке печи в доме и устройстве отмостки вокруг здания с печным отоплением. Не намерены мы также что-то в этой домашне-печной энциклопедии критиковать или поправлять: нам до И. В. Кузнецова по печному делу, мягко говоря, далековато.

Цель настоящей статьи – дать к своду сведений Кузнецова своего рода введение, позволяющее свободнее ориентироваться в исходном материале. Поясним на примере, зачем это нужно.

Допустим, я автомеханик-универсал с большим опытом и хочу передать его другим интересующимся. Автомобиль – штука сложная. Если я начну по ходу изложения отвлекаться, подробно объясняя, что как обкат и кастер (положим, читатели не совсем уж чайники, ездят-то теперь все) влияют на управляемость и путевую устойчивость машины, а диаграмма газораспределения – на расход топлива в зависимости от дорожных условий, и прочее в том же духе, я в конце концов запутаюсь до того, что сам перестану понимать, как работает автомобиль, на котором я езжу. Волей-неволей мне придется излагать материал пусть и «на пальцах», но по-профессиональному бегло.

Однако читать его будет тяжеловато даже таким же, как и я, специалистам, а у дилетанта вообще голова кругом пойдет. Поэтому мне в помощь понадобится некто, кого можно условно назвать «получайником». На самом деле он вовсе не чайник, может сам и подвеску отрегулировать, и толкатели клапанов выставить. Но в данном случае его задача – описать, как вся начинка машины собирается в одно целое, управляемое по принципу: «Рулем рулить, газом газовать, тормозом тормозить».

В автомобилестроении СССР подобная ситуация возникла в конце 50-х – начале 60-х, когда промышленность начала выпуск автомобилей для широкой продажи населению. Тогда вышел в свет супербстселлер того времени – «Как работает автомобиль». Под редакцией не кого иного, как самого главного конструктора легендарной «Победы» А. А. Липгарта.

Информация «от получайника» еще не позволит приступить к работе: она не дает глубоких знаний, которые позволят хотя бы интуитивно прикидывать по ходу дела нужные значения численных параметров. Но она по сути своей фундаментальна: владея ею, профессиональный текст читается уже с пониманием и быстрее. И, если где-то что-то в нем непонятно еще, это уже не вызывает потерянности и метаний, а просто отметку в уме: вот об этом нужно разузнать подробнее.

О печах и печном отоплении правительство пока никаких эпохальных постановлений не принимало. Но их роль в бытовой теплоэнергетике во времена дефицита энергоресурсов несомненна: уже отопительная печь с КПД 70% при массовом использовании даст экономию топлива в масштабе государства, т.к. в проекты новеньких теплоцентралей закладываются потери тепла в магистралях в 35%, и уменьшить их пока нет возможности. Так что с популяризацией печных знаний приходится выкручиваться самому, не будучи ни Липгартом, ни Кузнецовым. Что ж, попробуем.

Почему – кузнецовки?

Но стоит ли останавливаться особо на печах именно Кузнецова? Стоит, потому что они того стоят. Игорь Викторович с самого начала рассматривал печи русского образца не как охраняемый реликт прошлого или дорогой предмет роскоши, но как непременный атрибут экономичной энергетики будущего, которое ныне – настоящее. Остальные спохватились, что называется, когда жареный петух клюнул.

В результате – кузнецовка на 4 кВт обогревает дом в 100 кв. м. так же, как фирменная «оттуда» топка на 12 кВт. Что, кстати, говорит не об изобретении вечного двигателя, а о том, что фирменные рекламисты свои проспекты творят, пожалуй, вынюхав «дорожку счастья». Во всяком случае, факт, что Кузнецову постоянно поступают заказы из США, Канады, Швеции, Финляндии, которые по печам сами не в хвосте плетутся. Конкретно же преимущества кузнецовок заключаются в следующем:

  • Высокий КПД – 80% для печей Кузнецова не диво.
  • Высокая температура сгорания топлива без использования технологий и материалов, требующих промышленного производства.
  • Как первое следствие из предыдущего – всеядность. В кузнецовках до золы сгорает любое топливо, а осаждение сажи минимально.
  • Второе следствие – несложный уход: т.к. сгорает и сажа, печи Кузнецова можно не чистить годами.
  • Меньшая материалоемкость в сочетании с равномерной теплоотдачей между топками: в городской квартире с центральным отоплением температура в течение суток колеблется больше, чем в доме, отапливаемом кузнецовкой при 2-х топках в сутки.
  • Широкие возможности встраивания водогрейного контура без ухудшения технических параметров печи.
  • Хорошая тяга при коротком дымоходе, что удешевляет и упрощает строительно-монтажные работы при ее постройке.
  • Пластичность конструкции и внешнего вида как следствие двухколпаковой схемы (см. далее): не ухудшая печи, ее можно сконструировать практически под любое помещение и требования дизайна.
  • Автоматическое перераспределение тяги по каналам при переходе от протопки к остыванию, что гарантирует от угара: вьюшку почти никогда не требуется закрывать, она предусмотрена более для нештатных режимов работы.

Примечание: изобретенный И. В. Кузнецовым способ перераспределения тяги в корне отличается от известной газовой вьюшки. По нему поток, создаваемый тягой, пропускается мимо нагретых частей тела печи специальными низовыми каналами, а когда в топке горит пламя, конвекция от него оттягивает поток воздуха на себя. В результате не требуется отдельная система вентиляции помещения. Кроме того, газовую вьюшку может выдуть обратной тягой при задувании в трубу, или, наоборот, вытянуть при сильном ветре, а в кузнецовке любой поток воздуха пройдет мимо всего, что он мог бы выстудить.

Основа основ

Большинство преимуществ печей Кузнецова дает принцип свободного прохода газов. Поясним опять на примере.

Представим себе печь со сложной системой дымовых ходов: утермарковку, четырех-пяти оборотную голландку. В этом тесном лабиринте неизбежно будут возникать сильные завихрения. Слыхали, как печь гудит? Это лишь незначительное проявление бушующей в ней вихревой энергии. А взяться ей неоткуда, кроме как из закладки топлива. Если каналы достаточно длинные и узкие, то на первый взгляд ничего тут страшного нет: вихри, пока доберутся до трубы, рассеются, остывая, и все равно отдадут свою энергию телу печи, а оно – в помещение. Но на деле проявляются нюансы, о которых будет сказано далее в тексте. Из-за них КПД канальной печи свыше 60% – исключительная редкость.

В канальной печи, пока она топится, мечется огромный поток энергии, и на отопление или подогрев воды можно, не нарушая ее работы, взять лишь небольшую ее часть. Такая печь в чем-то похожа на ядерный реактор. Не пугайтесь, только по синергетике, т.е. по путям циркуляции энергии в ней. В ядерный реактор приходится закладывать топлива в десятки раз больше, чем необходимо для обеспечения проектного энерговыхода. Иначе нейтроны просто вылетят наружу, не успев встретить готовые их принять атомы урана. В канальной печи – горячие вихри, не успев остыть, вылетят в трубу или, наоборот, остынут сразу, дав дым и сажу.

А вот кузнецовки (о подробностях ниже) по синергетике уже ближе к термоядерным реакторам будущего. «Термояд» звучит страшновато, но это только по ассоциации с водородной бомбой. На самом деле теромядерные реакторы вполне безопасны.

Почему? Потому, что в них вырабатывается энергии ровно столько, сколько должно уйти потребителю, а технологический запас по мощности для разреженной плазмы нужен мизерный. Если вдруг камера токамака или стелларатора внезапно полностью разрушится, плазма полностью высветится (тяжелых-то атомов в ней нет) и остынет, прежде чем дойдет до стен помещения. Ремонтники выругаются – то ли дело в дежурке лясы точить – но уже через 5 мин. смогут притупить к ликвидации без защитных средств.

Так что же общего у печей Кузнецова с термоядерными реакторами? То, что энергия дымовых газов благодаря принципу свободного прохода не прокручивается много раз в потоке, пока не протолкнется в тело печи, а пропитывает его сразу же. И деться ей оттуда теперь некуда, кроме как в помещение и/или водогрейный регистр.

Первое: колпак на колпаке

Принцип построения печи, позволяющий реализовать преимущества свободного хода газов, известен давно. Это – двухколпаковая печь, схема устройства которой показана на рис. Начнем разбор с левой его поз.

Схемы двухколпаковых печей

Наружный воздух поступает через поддувало 1 в топку 2. Топка может быть снабжена сужающимся соплом – хайлом – в котором в одноколпаковой печи образуется газовая вьюшка: легкие нагретые газы под колпаком своим давлением не пускают «на продув» тяжелый наружный холодный воздух, как воду в опрокинутый стакан. Но в двухколпаковых печах газовая вьюшка из-за тяги со стороны второго колпака часто оказывается неустойчивой. Поэтому двухколпаковые печи до Кузнецова строили редко.

Сразу после растопки, когда горят самые легкие и энергичные фракции топлива, горение происходит в режиме, близком к наиболее эффективному пиролизному. В печах Кузнецова – в пиролизном режиме, они специально так и сконструированы. Пиролизные газы догорают под сводом 4 первого колпака 3. Подсводное пространство первого колпака аналогично дожигателю чисто пиролизной печи .

Пиролизное горение под колпаком получается саморегулирующимся: если топливо очень уж разгорелось, «подушка» догорающих газов расширяется вниз; вверх не дает свод колпака. Из-за этого затрудняется отток дымовых газов, он ведь идет вниз. Соответственно, слабеет и тяга, горение немного утихает. Если же горение ослабевает, все происходит наоборот.

При переходе горения в малоактивный режим или дотлевание углей оба колпака работают уже просто как теплоприемники канальных печей, добирая остаточное тепло топлива. Но в голландках и шведках оно большей частью «просвистывает» в трубу: согласно всем известному гидродинамическому закону Бернулли, в узком канале скорость потока будет больше. А под колпаками остаточные газы будут неторопливо ворочаться, пока их тепло не уйдет в кирпич.

Примечание: в канальных печах при сильном ветре снаружи часто приходится выгребать из топки еще тлеющие уголья и закрывать вьюшку, иначе все тепло «высвистит», пока топливо догорит до золы. В колпаковых печах этого вредного эффекта нет – резкое расширение от дымохода в колпак не позволяет ветру разгуляться в печи, и можно спокойно ждать, пока топливо не отдаст свой запас энергии до последней калории.

Идеальная двухколпаковая печь – круглая в плане. Тогда ее тело 5 является одновременно и вторым колпаком. В нем также есть невидимая зона термохимических реакций 6 под сводом. В ней нейтрализуются остатки моноокиси углерода (угарного газа) и окислов азота, образующихся в топке вследствие значительно более высокой, чем в пламенной печи, температуры сгорания. В дымоход 7 уходят только углекислый газ и пары воды.

Хотя круглую кирпичную печку обычного типа сложить можно, но, если она двухколпаковая, устроить в ней прочистные дверцы сложно, а чистить ее (когда-то же, да придется) трудно. Поэтому на практике двухколпаковые печи выполняют, если привлечь аналогию с электроникой, не по параллельной, а по каскадной последовательной схеме: второй колпак водружают на первый и соединяют колпаки между собой дымоходами (или одной сплошной широкой щелью) с тыла печи, правая поз. на рис. КПД кирпичной печи при этом падает всего на 1-2 процентных пункта.

Примечание: чтобы в круглой двухколпаковке газовая вьюшка была устойчивой, кроме ураганных ветров, кольцевой зазор L2 между первым и вторым колпаками должен быть шире такого же L1 между топкой и первым колпаком.

В том и другом случае во второй колпак можно безо всяких опасений встраивать водогрейный регистр любого типа. Основное тепло телу печи передается под сводом первого колпака. Это, кстати, тоже одна из причин, почему раньше двухколпаковки не были в употреблении: при дешевом топливе небольшое повышение КПД не окупало сложности работы, а мыться на кухне в корыте тогда было делом обычным.

Теперь и топливо дороже, и требования к качеству жизни выше. И тут второй колпак пришелся как раз кстати. Сколько бы тепла под ним не ушло в водогрейку, режим горения не нарушится: первый колпак из плохо проводящего тепло кирпича надежно изолирует высокотемпературный каскад от паразитных теплопотерь.

И в то же время газы под второй колпак подходят, с одной стороны, достаточно остывшие и прореагировавшие, чтобы теплообменник можно было выполнять из обычных конструкционных материалов, не опасаясь его прогорания и осаждения сажи на нем. С другой – температура во втором колпаке при КПД печи в 80% будет в пределах 200-400 градусов, что дает как раз достаточный температурный градиент для эффективной передачи тепла воде.

О многоколпаковках

В принципе возможно круглую колпаковую печь выполнить многокаскадной; каждый каскад – 2 колпака, с отверстием в своде и глухой сверху, как показано на рис. При трех каскадах (6 колпаков), конструкцию, которую можно условно назвать печью со свободным ходом газов (левая поз. на рис.) возможно сделать самонастраивающейся под любое топливо, от мазута до кизяка, с КПД до 97-98% в любом режиме топки. Однако точному аналитическому расчету она не поддается, а компьютерное моделирование требует достаточно мощной аппаратной и программной платформы.

Схемы многоколпаковых печей

Печь с четными (с отверстием в своде) колпаками, доведенными до ее пода (правая поз. на рис.), способна, в принципе, показать КПД в 85-90%, в зависимости от режима горения и вида топлива. Но и ту, и другую, во-первых, очень сложно чистить. Во-вторых, первый колпак получается очень маленьким, и температура под ним будет вполне пиролизной, около 1500 градусов. Никакой металл ее не выдержит, разве что платина. Вольфрам и тот сгорит, как нитка лампочки с разбитой колбой. А будет ли держаться на весу футеровка для пиролизных печей, на опыте пока никто не определял.

Примечание: черные пунктирные линии на рисунках – не металлоконструкции. Это образующие (параболы и прямые) соответствующих размеров: диаметров дымовых отверстий и расстояний нижних обрезов колпаков от пода.

Видео: пример проекта двухколпаковой отопительно-варочной печи

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

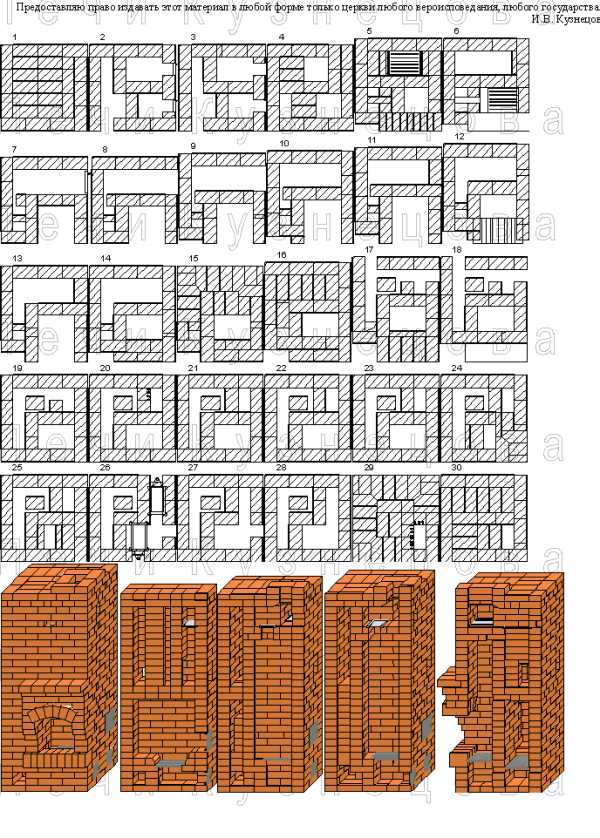

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной. отопительно-варочной. двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Примечание: И. В. Кузнецов позволяет свободно копировать свои материалы для себя, для постройки, но возражает против переизданий. Однако картинки на рис. маленькие. Дилетант по ним ничего не соорудит, а мастер знает, где можно взять полноценные чертежи. Поэтому надеемся, что Игорь Викторович простит нам это небольшое заимствование ради пользы дела.

Третье: шаг вправо, шаг влево…

Высокие нагрузки на материал в печах Кузнецова требуют не просто тщательной разработки конструкции, но и соблюдения при этом некоторых основополагающих уже конструкторских принципов. Главный из них – плавающая топка из шамотного кирпича марки ШБ-8 или Ш-5. Тело печи выкладывается из керамического кирпича марки не ниже М150.

Что значит плавающая топка? Во-первых, вокруг нее целиком, или в точно рассчитанных автором местах, должен быть сухой шов. Сделать его не так-то просто: по выкладке последнего ряда шамота (если иное не оговорено в спецификации на печь) глиняный раствор из швов между шамотным и обычным кирпичом выковыривается, а вместо него вставляются прокладки из минерального картона – базальтового, каолинового и т.п.

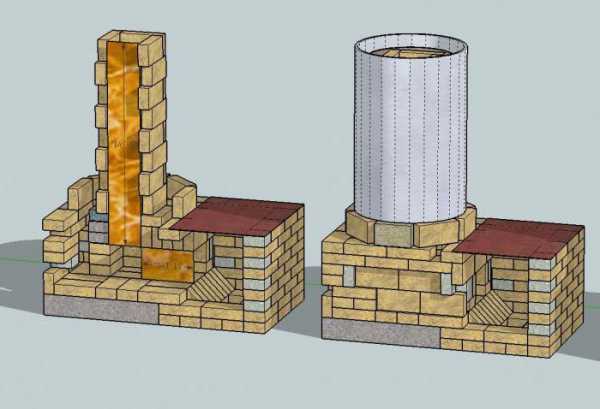

Несвязанные и связанные строительные модули

Во-вторых, нужно неукоснительно соблюдать принцип несвязности модулей. Что это такое, показывает рис. Никакие выступы шамота не должны входить в пазы обычного кирпича, и наоборот, даже с демпфирующими швами. ТКР и теплоемкость шамота существенно отличаются от «кирпичных», и топка, связанная с телом печи, порвет кладку при растопке. Топка «кузнецовки» должна представлять собой компактный модуль, установленный в гнездо из обычного кирпича. Как при этом устроить ее выход в дымоход, автор подробно объясняет на сайте.

Также неукоснительно нужно следовать его рекомендациям касательно выбора и подготовки материалов. «Кузнецовки» хоть и кирпичные, но высокотехнологичные, и терпят замену на эрзацы и небрежность не более, чем ракета или подлодка – замену титана и композитов жестянкой. Последствия, правда, не будут столь катастрофическими, но и видеть их придется дома, а не вычитывать в новостях. И платить из своего кармана.

В целом по технологии: печь Кузнецова может соорудить старательный, внимательный и аккуратный новичок. Но действительно опытный печник, с полупьяна, но бездумно выкладывающий действительно очень хорошую плиту или голландку, на печи Кузнецова обязательно осечется.

О последователях

Чертеж самодельной печи Кузнецова

Тем не менее, «кузнецовки» не есть некое чудо несказанное. Уже нашлось немало любителей и мастеров-профи, не только повторяющих оригинальные конструкции Игоря Викторовича, но и создающие свои самостоятельно. На рис. справа – чертеж, а на рис. в разделе – порядовка одной из них.

У нее две особенности. Первая – растопочные ходы на 21-м ряду. Они вполне аналогичны холостым воздушным ходам Кузнецова, но включаются в работу при растопке, ускоряя и облегчая ее. На пламени или тлении их пропускная способность не позволяет обеспечить выход газов, и канальчики эти заглушаются газовыми пробками.

Вторая – пиленые вдоль, да еще и на угол, кирпичи в 17-м, 28-м и некоторых других рядах. Вообще-то и печники, и просто строители знают, что кирпичи вдоль не пилят. Но это убеждение сложилось во времена, когда и понятия «угловая дрель», она же болгарка, не было. Об алмазном инструменте тогда только слыхали, что, мол, применяется такой где-то в секретных цехах военных заводов.

Но пилить кирпич вдоль болгаркой на весу все равно нельзя, его прочность упадет ниже предельно малой из-за биений инструмента в руках. Тут два варианта, первый: установить инструмент в станину с ходящим в вертикальной плоскости рычагом, чтобы получится отрезной станок. Такую можно сделать самому, есть и готовые в продаже.

Порядовка самодельной печи Кузнецова

Другой способ годится, если на хозяйстве имеется циркулярка хотя бы на 1500 обмин, а лучше – на 2500-3000. Тогда алмазный круг по камню заправляют в нее вместо штатного пильного зубчатого. Этот вариант предпочтительнее: опорная доска с уголковым упором обеспечивают рез гораздо более чистый и точный. И при необходимости можно допилить с другой стороны, не рискуя получить на спиле высокую ступеньку.

Видео: процесс кладки печи 3 х 3,5 кирпича

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

По материалам сайта: http://clubpechnikov.ru

fix-builder.ru

.
