Монтаж и установка твердотопливного котла отопления – пошаговое руководство. Котел твердотопливный как установить

Установка твердотопливного котла: требования, порядок работ, оборудование

Оглавление:Установка твердотопливного котла: требования и нормативы безопасностиКак установить твердотопливный котел в частном доме: порядок установкиУстановка автоматики на твердотопливный котел: необходимое оборудование

Чем хороши котлы отопления, работающие на твердом топливе, так это тем, что для их работы может использоваться бросовое топливо – дрова вообще не представляют проблемы. Их и купить можно недорого, и при желании насобирать в близлежащей посадке или в лесу. Именно по этой причине котлы данного типа и по сей день пользуются спросом. Мало того – это не газовое оборудование, для подключения которого необходимы разрешения и специалисты. Это очень простое оборудование, с монтажом которого вполне реально справиться самостоятельно. Можно сказать больше – даже сам твердотопливный котел легко сделать своими руками. Но речь пойдет не об этом – в этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, как производится самостоятельная установка твердотопливного котла?

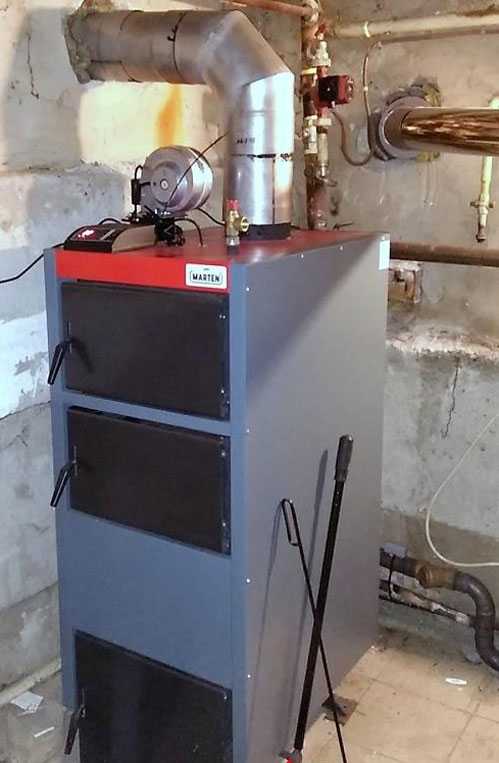

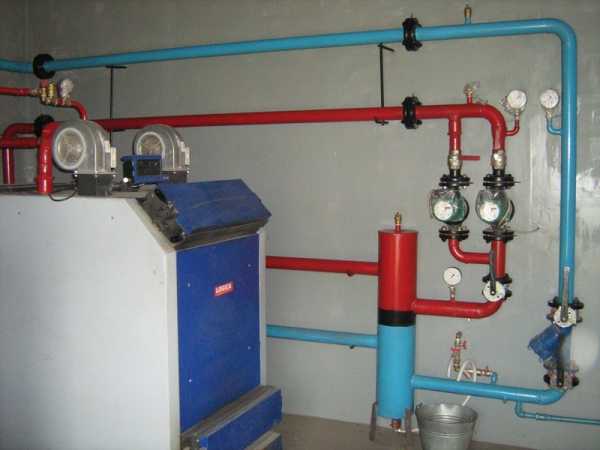

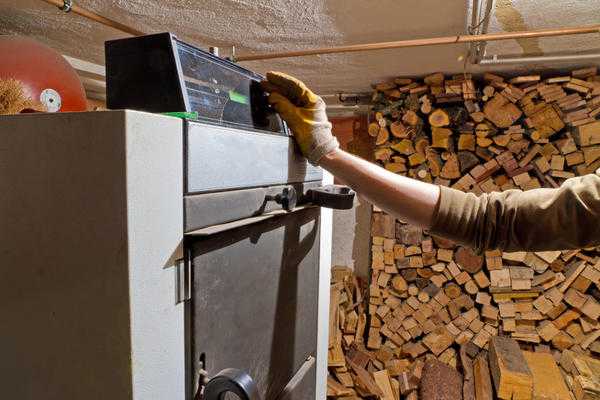

Установка твердотопливного котла своими руками фото

Установка твердотопливного котла: требования и нормативы безопасности

Основным недостатком любых твердотопливных котлов является их пожаробезопасность – в первую очередь это искры, которые могут вылетать из топки при открывании ее дверки и во вторую очередь это высокая температура, нагнетаемая котлом в помещении, в котором он установлен. Именно исходя из этого и появились требования, соблюдать которые в процессе установки твердотопливного котла своими руками в ваших же интересах. Их не много и практически все они касаются помещения котельной.

Как вы уже поняли, самое главное – это то, что для твердотопливного котла нужно свое помещение. Так сказать, топочная, в которой кроме необходимого оборудования, ничего больше не будет установлено – минимальная площадь этого помещения составляет 7 квадратных метров.
Помещение топочной должно быть оборудовано приточной вентиляцией – без нее, к сожалению, котел, которому для сжигания топлива необходим кислород в большом количестве, не обойтись. К вентиляции существует одно требование – диаметр впускного и выпускного отверстия не должен быть менее 100мм.
Отделка. Стены, полы, потолок – все эти поверхности топочной должны быть отделаны негорючими материалами. Цементная стяжка пола, облицованная плиткой, и штукатурка стен и потолка, максимум шпаклевка и покраска.
Само место установки твердотопливного котла в топочной. Расположить котел в помещении нужно так, чтобы вокруг него было как минимум полметра свободного пространства. Это нужно и для удобного обслуживания, и для повышения уровня пожарной безопасности.

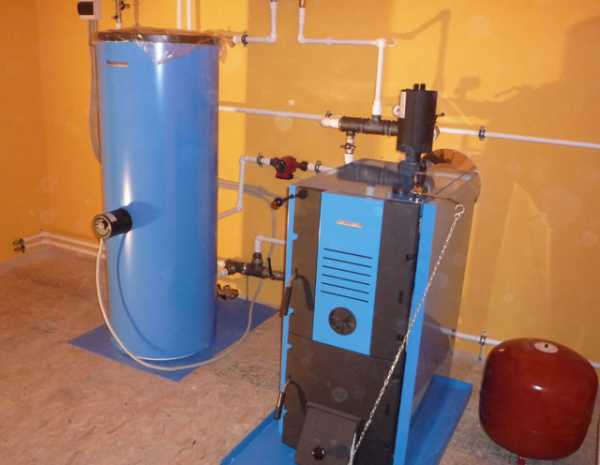

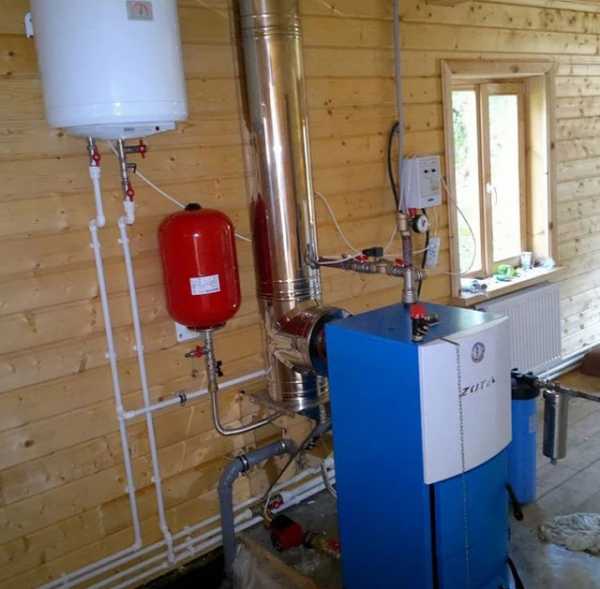

Как установить твердотопливный котел фото

Из основных требований это, пожалуй, все. От себя хочу добавить одну прописную истину – подходя к решению вопроса, как установить твердотопливный котел своими руками, следует понимать, что вся ответственность за его безопасную эксплуатацию ложится на вас. Именно по этой причине слово «безопасность» должно плотно укорениться в вашем сознании и всплывать на поверхность каждый раз, когда вы принимаете какое-то решение. В общем, вопрос, а безопасно ли будет то, что я делаю, должен быть самым главным.

Как установить твердотопливный котел в частном доме: порядок установки

Монтаж твердотопливного котла – это не просто работа, а целый комплекс мероприятий. По сути, решая вопрос установки котельного оборудования, мастер последовательно собирает несколько систем, которые в совокупности и обеспечивают работу не только котла, но и вообще отопительной системы в доме. Именно по этой причине весь процесс установки котла имеет смысл разбить на несколько этапов.

Подготовка помещения. Здесь ничего сложного нет – понадобится выполнить его отделку и подогнать под вышеописанные требования. То есть сделать бетонный пол или площадку в месте установки котла, соорудить систему вентиляции, установить окно, наличие которого в топочной обязательно и не зависит от типа котла. Мало того, понадобится провести электрическую проводку – это и освещение, и запитка током такого оборудования, как насосы и прочее. В общем, дел придется переделать немало на этом этапе работ, связанных с решением вопроса, как производится установка твердотопливного котла в доме?

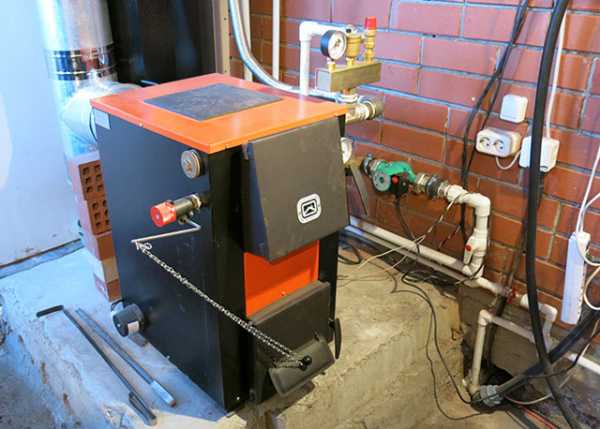

Установка котла. Здесь вообще все элементарно – понадобится только поставить котел на место его постоянной дислокации и, возможно, закрепить к полу. Самое важное здесь – это четко сориентировать выходное отверстие дымохода в котле с отверстием аналогичного назначения в стене или потолке. В общем, соблюсти соосность, если отверстие уже подготовлено – если нет, то значит на этот момент можно не обращать внимания.
Монтаж дымохода. Это вообще отдельная тема, заслуживающая особого внимания – именно от правильности изготовления и выбора дымохода для твердотопливного котла в большей степени зависит эффективность работы отопления. О том, как производится монтаж дымохода, можете почитать в другой статье нашего сайта – дымоход для твердотопливного котла.
Обвязка – то есть подключение к системе отопления. Здесь все зависит от сложности системы – обвязать котел можно просто, а можно и сложно. Если речь идет об одной линии отопления, то здесь все достаточно просто – подключили подачу и обратку системы к аналогичным патрубкам в котле и дело с концом. Если же крыльев несколько, то без распределительного коллектора здесь не обойтись.

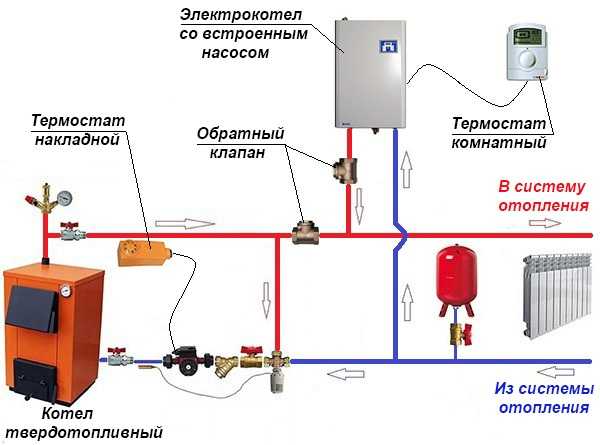

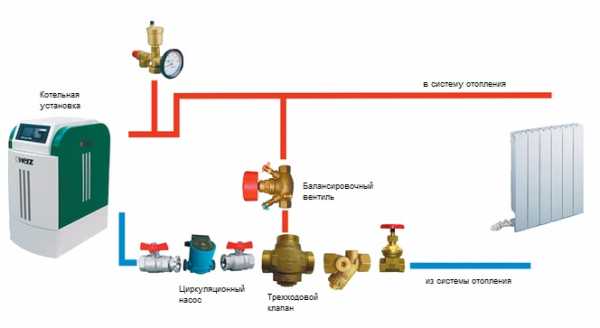

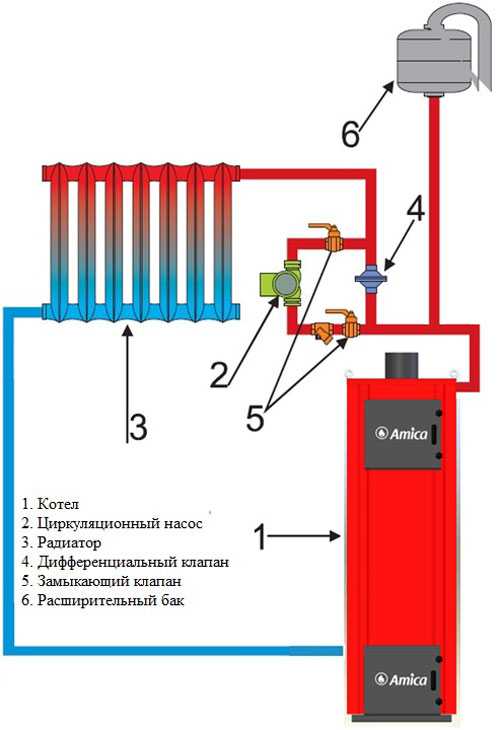

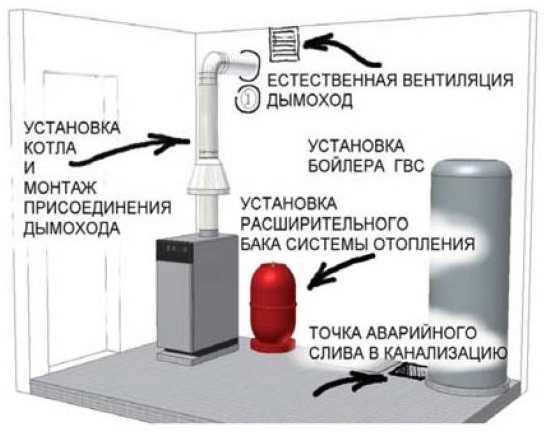

Схема установки твердотопливного котла фото

Естественно, не обойтись и без вспомогательного оборудования, которого в совокупности, опять-таки, в зависимости от сложности системы отопления, может понадобиться немало.

Установка автоматики на твердотопливный котел: необходимое оборудование

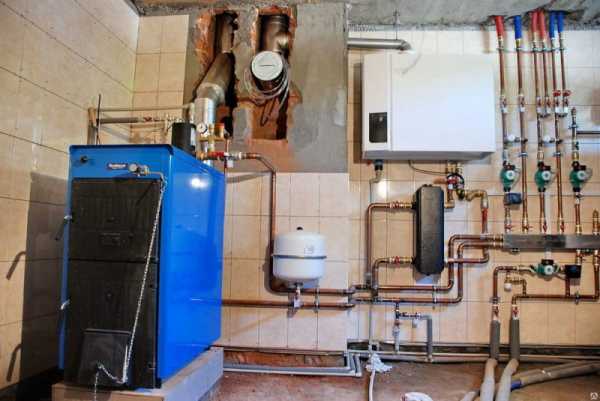

Существует ряд различного оборудования, которым оснащают любую топочную – некоторое из них считается обязательным, а некоторое можно и не использовать. Среди обязательного оборудования можно выделить следующие элементы автоматизации.

Насосы циркуляционные. Даже если ваш дом имеет отопление с естественной циркуляцией теплоносителя, насос лучше установить – в первую очередь это скорость прогрева системы. В большинстве случаев насос устанавливается на обратный трубопровод, но, как вариант, можно смонтировать его и на подачу – единственное, что здесь нужно учесть, это два момента. Во-первых, нужно не перепутать направление его установки и, во-вторых, нужен байпас – обводной трубопровод, минуя насос. Естественно, байпас нужно оборудовать кранами, посредством которого производится перенаправление теплоносителя.
Автоматы для сброса воздуха. Устанавливаются в самую верхнюю точку системы отопления на подаче – автоматический сброс нужен для того, чтобы удалять скапливающийся в системе воздух. Можете даже не рассчитывать, что он там не будет появляться – это законы природы, обойти которые не получается.
Группа безопасности – взрывной клапан для сброса давления при перегреве воды, термометр, манометр. Первый срабатывает при избыточном давлении, которое образуется по мере нагревания воды. Вторые два элемента (термометр и манометр) необходимы для контроля – манометр необходим в единственном экземпляре, а вот термометры по-хорошему нужно установить как на подачу, так и на обратку. В принципе, это не обязательный элемент.
Запорная арматура – обязательный элемент. Именно она позволит вам производить манипуляции с системой – это и настройка работоспособности, и ремонт без слива теплоносителя. Стандартно должен отсекаться каждый отдельно взятый элемент отопления – котел (один кран на подаче, другой на обратке), насос (кран до и кран после).

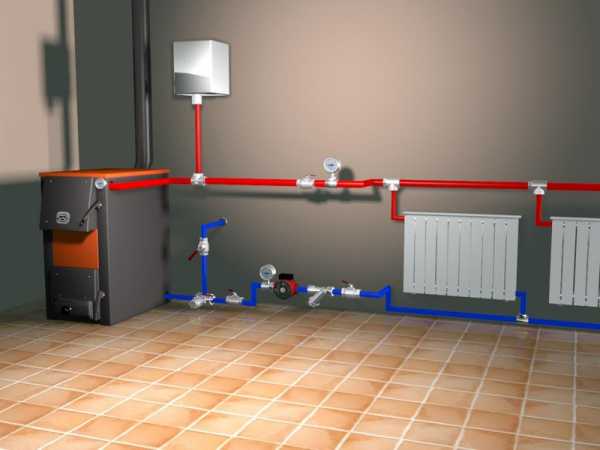

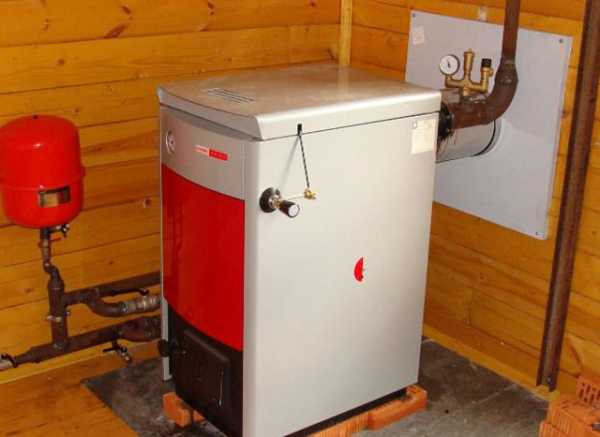

Установка твердотопливного котла фото

Кроме всего прочего, не следует забывать и о таком элементе, как фильтр грубой очистки, который предотвратит быстрый выход из строя оборудования котельной – этот элемент обязателен перед циркуляционным насосом и другим оборудованием подобного типа. А а во всем остальном установка твердотопливного котла мало чем отличается от монтажа любого другого нагревательного элемента – принцип у них всех одинаковый и отличаются разве что некоторые детали.

stroisovety.org

Как установить твердотопливный котёл?

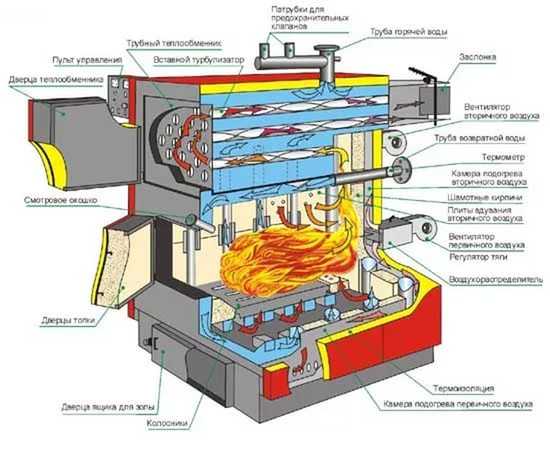

Расскажем вам в этой статье о твердотопливных котлах. Схема их устройства, различия, в зависимости от производителя, установка в доме, и о том, где и как купить пиролизный котёл.

Содержание:1. Монтаж твердотопливного котла2. Как, что необходимо, чтобы произвести монтаж твердотопливного котла?3. Проведение установки4. Заключение по теме

Монтаж твердотопливного котла

При монтаже отопительной установки, работающей на твердом топливе, имеется соблюдение свода правил, для нормального её функционирования на протяжении всего срока его службы. Как правильно провести монтаж в доме данного агрегата?

Климат в России, кроме совсем уж жарких регионов, для комфортного круглогодичного проживания в доме, вынуждает нас к обязательной установке системы отопления. Мы понимаем, что это очень ответственный этап, и если даже не устанавливать котел своими руками, то надо хотя бы представлять все нюансы его монтажа, во избежание проблем. От правильной установки будет зависеть надежность вашей системы отопления и срок её службы.

Сначала решите все вопросы, связанные с котельной. В ней обязательно наличие хорошей вентиляции, чтобы топливо горело жарко и равномерно. Пол необходимо выложить из бетона. Твердотопливный котёл, изначально в своём процессе установки, требует правильный выбор места для него, и выбора места для размещения котельной. Установка всегда монтируется там, где хватит площади и будет достаточное расстояние дот стен, чтобы проходил нормальный процесс вентиляции поверхностей и были соблюдены все правила пожарной безопасности.

Для установки и монтажа отопительной системы потребуется довольно дорогое оборудование. Полнофункциональный надёжный котёл стоит немало, так что вам действительно будет лучше заказать его установку профессионалам, имеющим многолетний опыт в таких работах и знающим все нюансы монтажа.

Если вы всё-таки решили установить твердотопливный отопительный агрегат самостоятельно, то вам надо понимать, что тогда на гарантию производителя вы не будете иметь права рассчитывать.

Его лучше устанавливать до завершения строительства здания, чтобы в последствии у вас не возникло проблем с дверями и крышей. К слову упомянем и тот факт, что расчет мощности твердотопливного котла отопления всегда проводится только исключительно профессиональным инженером. Подключить к системе лучше всего также доверить только профессионалу.

Как, что необходимо, чтобы произвести монтаж твердотопливного котла?

Грамотный монтаж отопительной системы — очень и очень сложный процесс, для выполнения фронта работ по этой задаче вам понадобится профессиональный опыт и специальные инструменты. Устанавливается твердотопливный котёл или электрокотёл — всё довольно сложно в монтаже этой техники. Поэтому мы не советуем проводить монтаж своими руками.

Перед монтажом понадобятся точные вычисления всех параметров будущей котельной. Потом нужно проложить трубы с теплоизоляцией и провести спайку соединений и других устройств и частей. Для проведения всех этих операций понадобится специальное оборудование, а оно зачастую бывает только у профессиональных монтажников, либо много стоит.

Проведение установки

Установку производят по следующей схеме:

Полностью подготавливаются к монтажу все помещения будущей котельной. Завозятся инструмент и оборудование.
Под место установки в обязательном порядке заливается бетон, либо кладутся бетонные плиты.
Устанавливается котел.
Выполняются сложные работы по подключению всех необходимых коммуникаций.
Выкладывается, либо при помощи трубы проводится дымоход.
Запускается система отопления.

По окончанию монтажа нужно сделать следующее:

Осуществить проверку всех мест соединения, если нужно — крепко подтянуть гайки в этих местах.
Проверить гидросистему, её функциональность, если нужно — прочистить её.
Провести настройку и подключить автомат безопасности.
После установки профессиональной организацией — внести ваши данные в гарантийные документы.

Уточним: в наше время котел на твердом топливе — значительно экономичнее, чем равный по мощности электрокотёл.

Отметим, среди прочих, твердотопливные агрегаты длительного горения, производимые ООО «Буржуй-К» (Москва), отличаются максимальным коэффициентом теплоотдачи по затраченному топливу.

Пиролизный твердотопливный котёл ООО «Буржуй-К» имеет много преимуществ: автоматика, замечательная теплоизоляция, корпус из высококачественной стали, с антикоррозийным покрытием. Загрузка топлива совершается через очень удобные дверцы. Комфортно устроена система чистки и удаления пепла. КПД у «Буржуй-К» не менее 83% (!).

Касательно географии производителей: Москва, например, имеет на своей территории завод по производству котлов КЧМ. Одновременно с газовыми, твердотопливные котлы выпускает и Кострома.

Отметим в завершение статьи и тот факт, что для постоянного сохранения тепла в доме вам лучше всего подключить к системе тепло аккумулятор. О необходимости установки тепло аккумулятора вы также можете прочитать в интернете или уточнить сведения у профессионалов.

Купить пиролизный котёл вы можете посредством интернет-магазина, найти его можно через поиск в интернете. В наши дни предлагаются существенные скидки на всю продукцию фирм, выпускающих эту технику.

Заключение по теме

Наша краткая статья лишь объясняет принципы и правила установки котла, напомним, что это довольно серьезная и ответственная работа. Конечно же, лучший вариант для вас — найм профессиональной бригады. Тогда вы получите гарантию на проведённые работы по монтажу, вместе с тем и полную уверенность в долгосрочности, стабильности всей отопительной системы.

Качественно установленный твердотопливный котёл подарит вам высокий уровень тепла и комфорта!

mirotoplenie.ru

Как установить твердотопливный котел, этапы установки котла, инструкция

Если в здании не проведено централизованное отопление и нет возможности установить газовый котел, принимается решение воспользоваться твердотопливным котлом. Этот способ обогрева помещения имеет как преимущества, так и недостатки. В этой статье вы узнаете, как установить твердотопливный котел, какие дополнительные материалы вам потребуются, и на какие технические моменты следует обратить внимание при установке.

Что такое твердотопливный котел и его преимущества

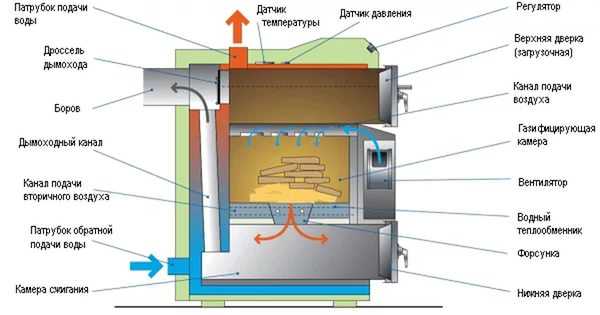

Название говорит само за себя. Принцип его работы заключается в сжигании твердых материалов и получения необходимой энергии для обогрева помещения или подогрева воды. Топливом для таких котлов могут служить уголь, древесные материалы, торф или специальные брикеты.

Подобный способ отопления имеет ряд значительных преимуществ:

Автономность. Установив твердотопливный котел, вы не зависите от централизованной системы отопления или наличие газовой трубы поблизости.
Рациональность расхода топлива. Вы сами устанавливаете температуру в помещении или градус воды в точке забора. Можете их регулировать по своему желанию и при отсутствии необходимости и вовсе отказаться от обогрева даже в холодное время годы. Подобным образом вы экономите большое количество топлива.
Простота установки. В отличие от газовых, вам не потребуется ряд разрешений. Помощь специалистов в установке так же не является обязательной.

Кто может установить твердотопливный котел

Вы можете это сделать как самостоятельно (обладая соответствующими техническими знаниями) или обратиться за помощью к специалистам. Рассмотрим основные преимущества и недостатки подобных вариантов.

Самостоятельная установка:

Преимущества – ну нужно платить за работу специалисту;
Недостатки – процесс займет больше времени, потребуют от вас технических знаний и практических умений. Не обладая которыми, вы можете попросту потратить свое время и понести лишние затраты на покупку неподходящих запчастей и материалов.

Установка котла специалистами:

Преимущества – быстрота выполнения, соблюдение технических норм и техники безопасности;
Недостатки – как и за любую работу, за установку, придется заплатить.

Выбирая способ установки, здраво оцените свои технические знания. Если вы не обладаете достаточными умениями, обратитесь к профессионалам.

Этапы установки котла

Они неизменные, независимо от того вы сами решите это сделать, или обратитесь за помощью к специалистам. Процесс установки всегда состоит из следующих шагов:

Выбор помещения и подготовка места для установки котла. Подходит только абсолютно ровный пол, устойчивый к высоким температурам. Оптимальный вариант – бетон.
Обеспечение выхода продуктов горения, образовавшихся в процессе работы котла. В нем должна быть хорошая тяга и герметичность, которые не допустят попадания продуктов сгорания обратно в помещение. Современные дымоходы имеют отверстия для сбора сажи и улавливатель конденсата.

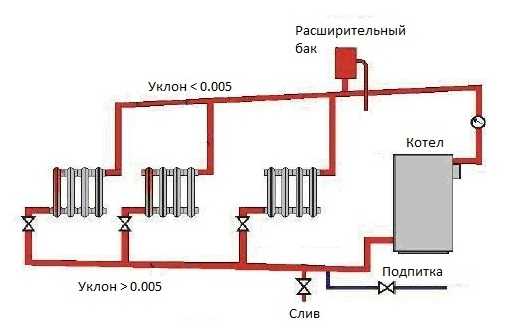

Разработка проекта и последующая установка труб для отопления или подачи горячего водоснабжения. Переходя к этому этапу нужно уже рассчитать длину и диаметр труб, количество радиаторов.
Для нормальной циркуляции воды в системе, обратная подача в котел, должна подсоединяться ниже уровня радиаторов во всем помещении.
Обеспечение безопасности для классической системы отопления достигается установкой расширительного бака. А безопасность замкнутой системы достигается с помощью установки клапана безопасности параллельно с закрытым расширительным баком. Более дорогие модели уже оснащены встроенными терморегуляторами. Они нужны для контроля уровня температуры в топке и теплоносителе, а так же для регулировки автономного процесса горения.
Пробный запуск воды и опрессовка системы. После завершения всех вышеперечисленных этапов проводится наполнение системы. Оно может выявить отсутствие герметичности в некоторых местах. При обнаружении протеканий их нужно устранить.
Проверка твердотопливного котла в рабочем состоянии. Первый запуск котла поможет выявить неравномерность в прогреве всех труб и радиаторов, циркуляцию воды и функционирование предохранительных приборов.

Материалы необходимые для установки

Если вы решили самостоятельно монтировать котел, ознакомьтесь внимательно с его инструкцией и строго следуйте всем требованиям. Заранее запаситесь следующими материалами:

Достаточное количество труб необходимого диаметра;
Паяльным аппаратом для пластиковых труб или сварочным ацетиленовым аппаратом для сварки стальных труб;
Перфоратором или дрель для крепления;
Метизами, муфтами, фланцами;
Металлическим листом и шамотным кирпичом;
Арматурой;
Гидроуровнем для определения уклона классической системы.

Разновидности твердотопливных котлов

На данный момент существует следующие разновидности этих агрегатов:

Одноконтурные твердотопливные котлы. Они предназначены только для отопления помещения и соответственно требуют меньшего расхода топлива. По цене они более демократичны

2. Двухконтурные твердотопливные котлы. Помимо отопления выполняют и функция водонагревателя. Потребляют большее количество топлива, и будут стоить дороже.

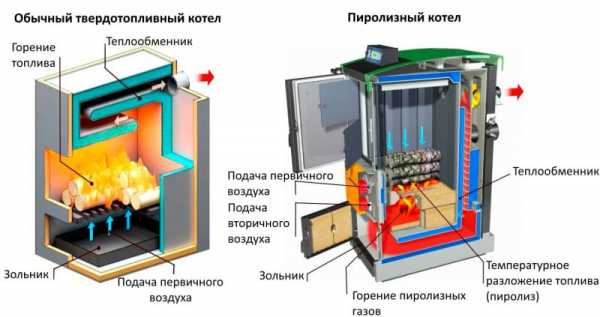

3. Пиролизный котел. Он может быть как одно контурным так и двух контурным. Его отличительная особенность состоит в том что он дополнительно сжигает образовавшиеся газы в твердотопливном котле и за этот счет существенно повышает коэффициент его полезного действия

Если в вашем помещении предусмотрена 1 точка забора горячей воды, то котел целесообразно установить, как можно ближе к ней. Если 2 – то приблизительно посередине.

Техника безопасности при установке

Во избежание неприятных последствий после самостоятельной установки котла, воспользуйтесь нашими практическими советами:

Не игнорируйте состояние дымохода. Он должен быть хорошо прочищен и иметь достаточную тягу.
Диаметр отверстия сверху – 400 на 400 мм, а снизу 300 на 300 мм.
Всегда соблюдайте правила пожарной безопасности. Рядом с работающим (горящим котлом) не должны находиться легко воспламеняемые или взрывоопасные материалы.
Если вы устанавливаете котел с закрытым расширительным сосудом, его объем должен составлять не менее десятой части от всей отопительной системы.
Следует учесть жесткость воды, используемой в системе. Выше 3 моль на кубический метр – недопустимый показатель.
Перед розжигом котла, закрывайте двери в помещение, где он установлен.
Наличие гидравлической системы безопасности.

Твердотопливные котлы не рекомендуется разжигать с помощью специальных жидкостей для розжига. Это может привести к взрыву или разрушению дымохода

Решаясь на самостоятельную установку твердотопливного котла, реально оценивайте свои силы, изучите дополнительную информация и получите советы специалистов. Строго следуйте инструкции к прибору.

Видео инструкция

topkin.ru

монтаж, как правильно установить в частном доме своими руками, схема установки системы, требования

Содержание:

Все бытовые отопительные котлы, которые работают на твердом топливе, отличаются существенным весом и большими размерами, поэтому они всегда устанавливаются на полу. Однако данное оборудование можно монтировать самостоятельно без оформления специальных разрешительных документов. Единственное условие – позаботиться о безопасности и удобстве эксплуатации твердотопливного котла. О том, как выполнять установку твердотопливных котлов отопления в частном доме и подключать их к общей системе и пойдет речь далее в материале.

Последовательность монтажа

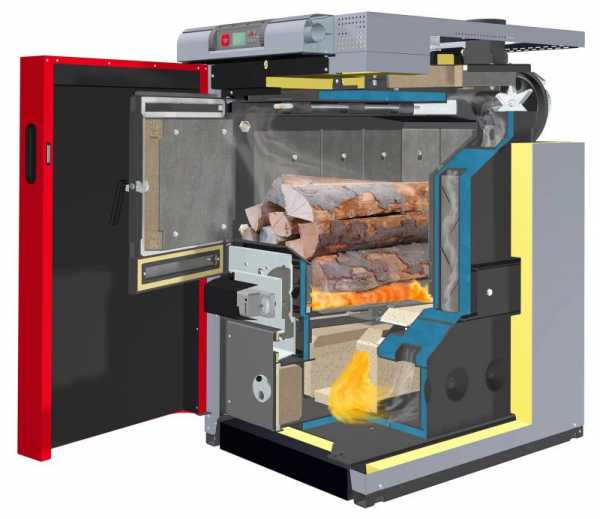

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее, установка твердотопливного котла любого типа выполняется по одинаковой методике:

Сначала определяют место, где будет размещен котел.
Далее выполняют предварительную подготовку помещения.
Оборудуют приточно-вытяжную вентиляцию.
Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Обратите внимание, что некоторые модели котлов на дровах или угле нуждаются в дополнительном питании от электросети. Такую возможность необходимо предусмотреть на этапе подготовки.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями. Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.

Расположение котла

Нормативная база, которая бы регламентировала монтаж твердотопливного котла в частном доме, до сих пор не разработана. Тем не менее, основные требования к размещению такого оборудования можно почерпнуть в СНиП «Отопление и вентиляция» и СНиП 31-02-2001 «Одноквартирные дома» (для РФ), а также ряда других отдельных актов.

Стоит отметить, что часто упоминаемый в интернете СНиП «Котельные установки» не рассчитан на бытовые приборы невысокой мощности – его требования распространяются на оборудование с мощностью более 360 кВт, а правила установки газового оборудования слишком жесткие.

Исходя из анализа доступной нормативной базы, которая относится к порядку размещения отопительных приборов на дровах, можно выделить следующие советы, как установить твердотопливный котел в доме:

Любой вид твердого топлива, будь то дрова, уголь или пеллеты, создает большое количество пыли. Кроме того, во время работы котла в помещение может попадать различное количество дыма. В связи с этим не рекомендуется устанавливать твердотопливный котел внутри жилых комнат дома. Хотя нормативная база напрямую и не запрещает установку котла твердотопливного котла на территории кухни, коридора или других комнат, за исключением спальни.

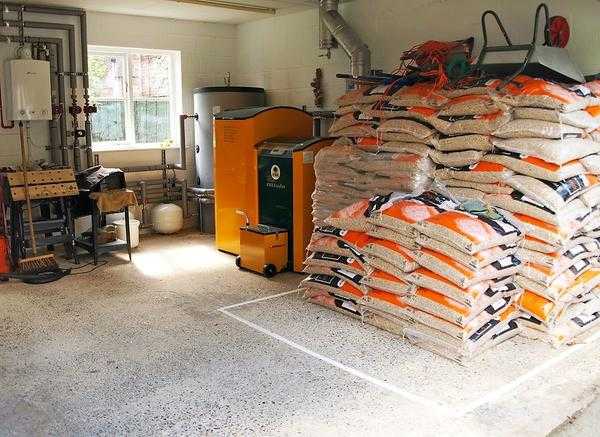

Оптимальным вариантом размещения котла на твердом топливе будет оборудованная отдельная или пристроенная к общему дому котельная. Можно также остановиться на технических помещениях в самом доме, подвале, гараже или коридоре с хорошей вентиляцией.
Отопительное оборудование должно быть расположено как можно ближе к внешней стенке, чтобы облегчить работы по выкладке дымохода, не создавать слишком длинный горизонтальный участок или не выводить трубу сквозь перекрытие.
Любой твердотопливный котел нуждается в периодической очистке теплообменника и техническом обслуживании. Поэтому необходимо обеспечить свободный доступ к нему. Для этого спереди оставляют не менее 1 м пространства, а сзади и по бокам – примерно по 60 см, но не менее 25 см.
Запрещено подключение газохода твердотопливного котла к кирпичным вентиляционным ходам внутри стен.

Обратите внимание, что перед покупкой твердотопливного котла желательно соотнести его габариты с размерами технического помещения, где планируется его установка. Кроме того, стоит заранее продумать расположение теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В небольших по размеру котельных можно разместить отопительное оборудование достаточно близко к стенке, но только необслуживаемой стороной. При этом зазор может составлять не менее 10 см, а сзади должен остаться отступ не менее 25 см.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
выполнение вентиляционных отверстий и зазора для дымохода в стене;
изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.

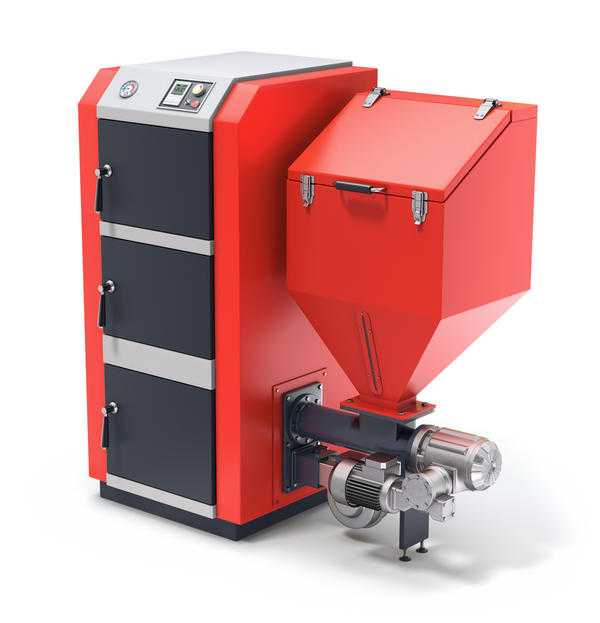

Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Обратите внимание, что небольшой котел на твердом топливе можно устанавливать даже на деревянный пол. Однако место его размещение придется усилить лагами из брусьев сечением от 100×50 мм.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Как правильно установить приточно-вытяжную вентиляцию

Есть несколько объективных причин, по которым вентиляция в котельном помещении необходима:

подача в котел достаточного количества кислорода для поддержания процесса горения;
вывод за пределы помещения угарных газов, случайным образом попавших в помещение из топки;
компенсация использованного в процессе горения количества воздуха.

Обратите внимание, что для сгорания 1 кг дров понадобится 4,6 м3 воздуха, а сжигание угля требует порядка 8-9 м3, исходя из качества топлива.

Приведем несколько советов по обустройству вентиляционной системы:

Отверстия для притока и оттока воздуха должны быть расположены в разных сторонах котельной. Приточное отверстие делают в нижней части стены как можно ближе к теплогенератору, а вытяжное – под потолком.
Если котел оборудован дымососом или нагнетающим вентилятором, вытяжку рядом с ним располагать не стоит (прочитайте: "Как выбрать дымосос для твердотопливного котла – виды, различия"). В противном случае произойдет переворот тяги, и вытяжное отверстие станет приточным.
Если дверь из жилого дома выходит в топочную, то в полотне желательно встроить решетку приточного отверстия. Поступающий в котел теплый воздух улучшит процесс сгорания топлива.
Размер вытяжного отверстия должен быть меньше приточного, поскольку большая часть поступающего воздуха вступает в термохимическую реакцию и выходит наружу по дымоходу в виде CO2.

Рассчитать необходимый размер вытяжки можно, если мощность котла умножить на 8 – получим площадь отверстия в см2.

Установка дымохода и котла

Собственно, установка твердотопливного котла в доме не является каким-то сверхсложным процессом. Достаточно всего лишь разместить оборудование на подготовленной основе и выставить его горизонтально по уровню с помощью регулируемых ножек, либо специальных подкладок. Патрубок для дымохода совместить с отверстием в стенке можно с помощью поворота колен.

Стоит отметить, что при монтаже дымохода для твердотопливного котла лучше всего использовать утепленные сэндвич трубы – они помогут избежать скопления конденсата на стенках дымохода. Как вариант, утепление труб можно выполнить самостоятельно из базальтовой ваты.

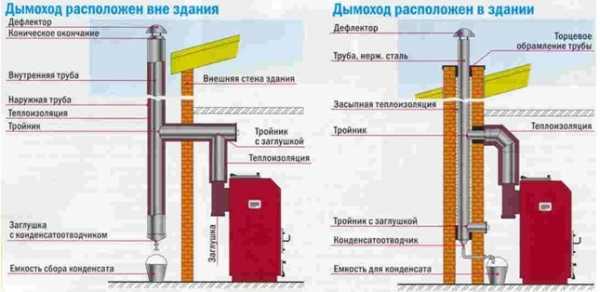

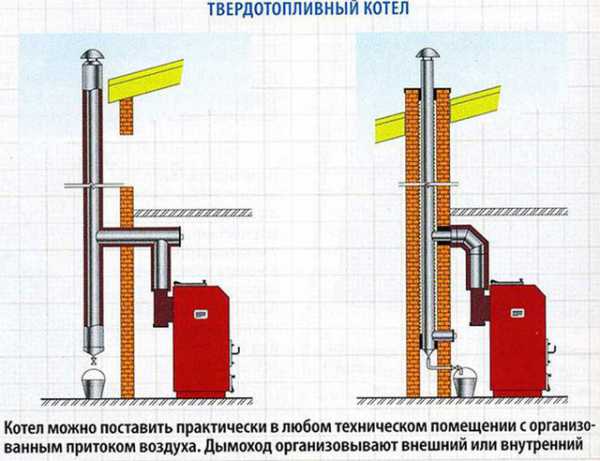

Быстрее и легче всего будет собрать приставной внешний дымоход. Он состоит из вертикальной закрепленной трубы, которая соединяется с патрубком котла посредством тройника. Если дом деревянный, то монтаж дымовой трубы в местах прохождения сквозь стену или перекрытия должен выполняться с соблюдением техники пожарной безопасности.

Методика установки дымохода такова:

В перегородке вырезают квадратное отверстие, по размеру превосходящее сечение трубы дымохода на 38 см с каждой стороны. Так, при сечении канала трубы в 100 мм и толщине утепляющего слоя в 5 см размер отверстия будет равен 100+380×2=860 мм.
Монтируют в проем оцинкованный короб – это будет проходной узел.
Сквозь короб пропускают сэндвич трубу, а пустоты заполняют базальтовой ватой.
Фиксируют внешнюю крышку узла.

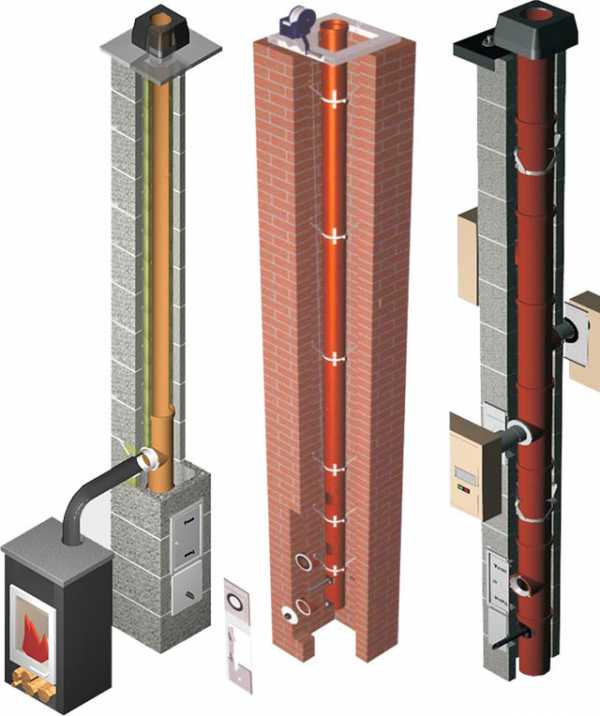

В домах, сложенных из кирпича и пеноблока, дымовую трубу монтируют в стальную гильзу с уплотнителем.

Во время монтажа системы отопления с твердотопливным котлом необходимо соблюдать ряд требований к дымоходным каналам:

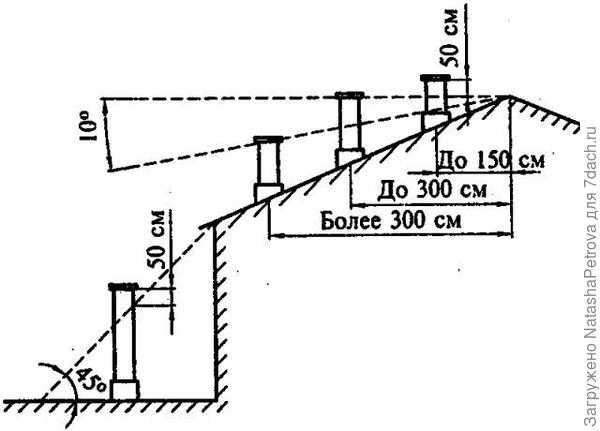

минимальная высота дымохода (от колосниковой решетки до козырька) – 5 метров, причем в ней может быть не более трех поворотов;
стыковку отдельных секций трубы производят так, чтобы осадки стекали снаружи трубы, а скопившийся конденсат – внутри;
горизонтальный отрезок дымохода следует устанавливать со слабым уклоном в сторону котла;
внизу дымохода должен быть предусмотрен сборник для конденсата и ревизионный люк;
кровельный карниз можно обойти, если установить на дымоходе два колена с уклоном по 30º;
крепление трубы кронштейнами нужно производить так, чтобы они не приходились на стыки секций;
сверху на дымовую трубу монтируют флюгер или конусовидный колпак.

Обратите внимание, что оголовок дымохода должен находиться выше зоны ветрового подпора крыши данного или соседнего дома, чтобы тяга была устойчивой.

Подключение твердотопливного котла к системе

После того, как монтаж твердотопливного котла своими руками будет завершен, а дымовая труба займет свое место, можно переходить непосредственно к подключению оборудования к общей системе. Главное, о чем следует помнить – в работающий котел, особенно если в нем чугунный теплообменник, не должна подаваться холодная вода. В противном случае, из-за перепада температур на стенках топки образуется липкий конденсат, который смешается с сажей. Он будет снижать эффективность котла, а отчистить его достаточно сложно.

В связи с этим, требования к установке твердотопливного котла предусматривают типовую схему обвязки с байпасом и трехходовым клапаном. Его выставляют на фиксированную температуру в 50-55º, так что теплоноситель будет двигаться по малому кругу до тех пор, пока его температура не достигнет нужных показателей, после чего клапан начнет его постепенно разбавлять холодным потоком из отопительного контура.

Стоит отметить, что при обвязке пеллетных котлов особое внимание нужно уделить подключению горелки и автоматики. Нередко изделия европейских брендов оборудованы автоматическими системами пожаротушения, подключенными к центральному водопроводу. Поэтому, чтобы разобраться, как правильно установить твердотопливный котел пеллетного типа, стоит проконсультироваться с представителем фирмы производителя.

Для подключения котла понадобится также установка расширительного бачка, запорной арматуры и циркуляционного насоса. После этого контур заполняют водой и нагнетают в нем давление в 1 Бар. По завершении работ для проверки работоспособности выполняют пробный запуск системы.

Выводы

Итак, сам по себе процесс монтажа твердотопливного котла не представляет сложностей, не требует предварительных согласований и не имеет жестких ограничений. Тем не менее, в процессе работы придется учесть много тонкостей, да и труд это нелегкий. Если вы не уверены в своих навыках, отдельные работы, например, обвязку, можно перепоручить профессионалам.

teplospec.com

Как правильно установить твердотопливный котел в деревянном доме

требования по обустройству помещения не такие жёсткие, как для теплогенераторов на жидком топливе или газе. Однако существуют ограничения и правила, от которых зависит эффективная, долговременная, бесперебойная работа оборудования и ваша безопасность.

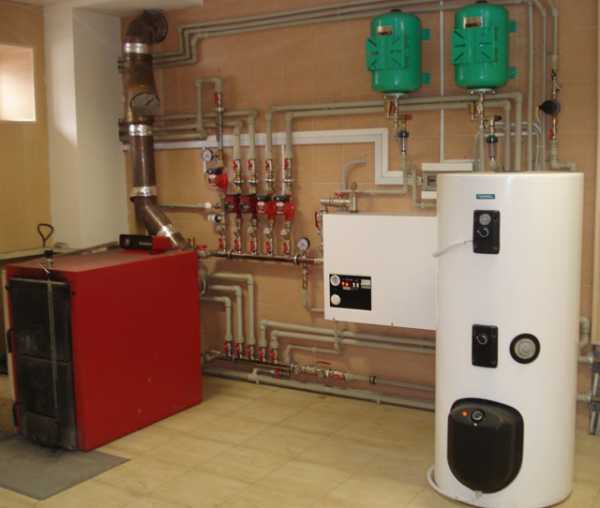

Котельная. Фото с сайта klass.photolandiya.ru Для агрегатов с суммарной мощностью (для нужд отопления и горячего водоснабжения) менее 150 кВт возможно размещение на любом этаже. Если мощность отопительного оборудования от 150 до 500 кВт, котельную можно расположить только на первом, в полуподвальном или цокольном этаже, а ещё лучше в отдельной пристройке к основному строению, особенно если это деревянный дом.

Пристройку для котельной устраивают со стороны глухой стены, при этом расстояние до оконных и дверных проёмов должно быть не менее одного метра. Для постройки и отделки этого вспомогательного помещения используются негорючие материалы — способные противостоять огню не менее 45 минут.

Фундамент котельной не должен быть связан с фундаментом основного строения. Под установку котла можно (рекомендуется) залить дополнительный подиум высотой 150-200 мм. Площадь подиума должна быть не более чем на 50 мм шире размеров теплогенератора.

Когда размер имеет значение

Оптимальный размер котельной зависит от выбранного котла и прочего оборудования с учётом удобного обслуживания. Но площадь её должна быть не менее 7 м², а кубатура — 15 м³. Это для котлов мощностью до 30 кВт. Если оборудование мощнее, то прибавляйте ещё по 0,2 м³ на каждый киловатт мощности. Высота потолков в топочной — не меньше 2,5 м.

Сколько выделить места для установки самого котла, зависит от его типа и модели. Если в качестве топлива используются пеллеты, то необходимо учесть и размеры бункера, а также способ его загрузки.

Не забудьте учесть размеры бункера для топлива

Для бункера, рассчитанного на 400-600 литров, необходим запас места и по высоте. Для загрузки потребуется предусмотреть небольшую устойчивую лестницу, так как поднимать тяжёлые мешки над головой неудобно.

Для котлов на опилках или лузге имеет значение и способ подачи топлива: циркуляционный или шнековый ворошитель занимает больше места, чем пневматическая подача. Кроме того, у котлов на древесных отходах высокий топливник, и подача происходит сверху. Значит, высота потолков должна быть больше стандартной.

Не нужно ставить котёл вплотную к стенам, вокруг него должно быть свободное пространство для сервисного обслуживания и ремонта — не менее 500 мм. Если используется два котла, то расстояние между ними оставляется не менее 1 м.

Перед фронтальной стороной устройства должно быть 2 м свободного пространства. В паспорте котла производитель обязательно указывает требования по установке. Возможно, там есть и особые рекомендации, касающиеся именно вашей модели, поэтому обязательно ознакомьтесь с инструкцией.

Про окна, двери вентиляцию и прочее

В помещении котельной обязательно должно быть открывающееся окно для экстренного проветривания и дневного освещения. Его размеры тоже регламентированы. Площадь окна рассчитывается так: на каждый кубический метр объёма бойлерной должно приходится 0,03 м² остекления.

В котельной обязательно должно быть окно. Фото с сайта teplius.ru

В котельную, независимо от того, находится ли она в техническом помещении внутри дома, или в специальной пристройке, необходимо сделать отдельный вход через улицу. Во время работы котла дверь не должна быть закрыта на замок. Рекомендуется устанавливать двери не уже 800 мм.

Если планируется дополнительный вход из жилой части дома в котельную, нужно выполнить несколько требований:

дверь должна открываться из дома в котельную;
она должна быть герметичной и не пропускать в жилые помещения газы;
дверь должна выдержать действие огня в течении 15 минут без потери целостности и теплоизолирующих качеств: выбирайте металлическую или обитую металлом.

Помещение котельной обязательно оборудуется приточно-вытяжной системой вентиляции. Для горения нужен кислород, поэтому вытяжка должна обеспечивать трёхкратный обмен воздуха в час, а приток — в размере объёма вытяжки, плюс воздух, необходимый для горения. На сжигание 1 м³ твёрдого топлива требуется 9 м³ воздуха. Не следует объединять в единую систему вентиляцию котельной и дома.

Объём топлива, хранящегося в котельной, не должен превышать 1 м³Место установки котла оборудуется сливом в канализацию — если будет необходимость слить теплоноситель для ремонта оборудования. Помимо обычного светильника, в помещении котельной необходимо предусмотреть аварийное освещение. Здесь же можно оборудовать место для хранения топлива, однако его объём не должен превышать 1 м³.

Дымоход

Правильно устроенный дымоход — залог пожарной безопасности и хорошей работы котла. Правила его установки описаны в СНиП 2.04.05-91. Сечение дымохода должно соответствовать паспортным параметрам: не допускается его заужение по всей длине.

Каналы для отведения продуктов горения выполняются из металла или керамики, в том числе кирпича. Дымоходы могут проходить внутри дома или по наружной стене строения. Трубы, расположенные на улице, необходимо теплоизолировать по всей длине для предотвращения образования конденсата. Подробнее об устройстве и утеплении дымоходов вы можете прочитать в публикации Утепляем дымоход – спасаем дом от пожара.

Схема правильной высоты дымохода относительно конька. Фото с сайта gidotopleniya.ru

Для обеспечения нормальной тяги дымоход должен быть достаточной длины. Чтобы исключить влияние ветрового подпора, следует правильно размещать оголовок дымохода относительно конька крыши и высоких элементов конструкций.

Не стоит пытаться сэкономить на отопительной системе дома. Ведь тепло — одна из основных потребностей человека, в отличие от модных обоев или ванны с гидромассажем. Не забывайте — зима близко!

7dach.ru

Как установить твердотопливный котел в доме |

Для многих покупателей устройство твердотопливного котла представляет собой непролазные дебри с технологическими непонятными нюансами. Такие граждане прибегают к помощи профессионалов, которые самостоятельно выполняют все установочные процедуры оборудования. Однако находится среди клиентов и те, кто хочет заняться монтажом аппарата самостоятельно. Таким мы посоветуем помнить о том, что гарантийное обслуживание системы в таком случае канет в небытие, зато можно будет значительно сэкономить на вызове специалиста, а по окончанию мероприятия гордится собой и проделанной работой.

Где установить твердотопливный котел

Изначально следует определиться тем, где конкретно поселится ваша покупка. Правильная установка твердотопливного котла своими руками начинается не с поиска перфоратора, а подготовке будущей котельной, что отвечает за процесс корректного горения. Опытные монтажники советуют соблюдать два важных правила:

Пол должен состоять из бетонной заливки не меньше 5 сантиметров по глубине.
Заранее позаботьтесь о наличии хорошей вентиляции.

Вообще стадия установки должна включать под своим понятие также заблаговременное разведение тематического трубопровода, но обычно к стадии покупки самого устройства клиент уже подготавливает свой дом подобным образом.

Отдельно стоит отметить показатель кпд твердотопливного котла. Здесь решающим звеном выступает грамотно сконструированный дымоход. За них необходимо тщательно следить в процессе последующей эксплуатации, так как часто именно его неисправность негативно влияет на выход тепла, что снижает общую продуктивность всего прибора.

Еще одной важной составляющей является расчет мощности твердотопливного котла. Мы уже писали об этом, рассказывая о схеме предварительного подсчета по принципу: если площадь не превышает двести квадратных метров, до достаточно будет 25-мощного приспособления. Каждые последующие сто квадратных метров добавляет еще десяток пунктов мощности.

Схема работы

Для того чтобы неопытному читателю было проще разобраться во всех тонкостях, мы составили небольшую план-схему по монтажным процедурам:

подготовьте помещение котельной;
непосредственный перенос и надежное крепление самого устройства на его уже постоянном месте жительства;
обвязочный этап, который принято считать наиболее сложным. Он отвечает за подключение коммуникаций;
дымоход;
запуск.

Рекомендуем к просмотру! Узнать больше о установке твердотопливного котла вы можете из видео к этой статье. Пошаговая инструкция. Приятного просмотра и пусть в вашем доме всегда будет тепло!

Похожее

navro.org

Твердотопливный котел монтаж. Как установить твердотопливный котел своими руками.

После того как сделан выбор в пользу котельной установки на твердом топливе, встает вопрос ее монтажа и подключения к системе отопления. Операция несколько трудоемкая, но осуществить монтаж твердотопливного котла в частном доме можно самостоятельно. Нужно только подобрать схему обвязки и подключения применительно к конкретным условиям и правильно установить котел на своем месте.

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент , который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80-100 мм выше уровня стяжки, при этом он не должен быть с ней связан . Устройства основания также требуют , в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж . Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
Удаление продуктов горения, случайно попавших в помещение.

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

Изделие освободить от заводской упаковки.

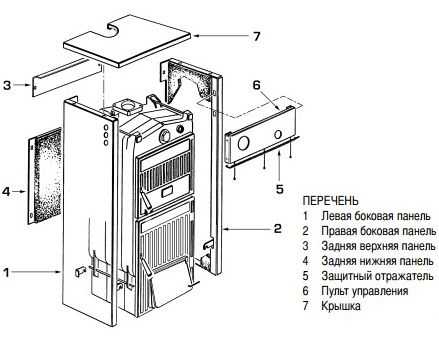

Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

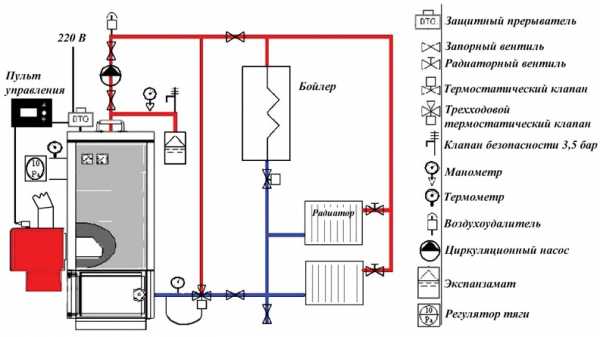

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

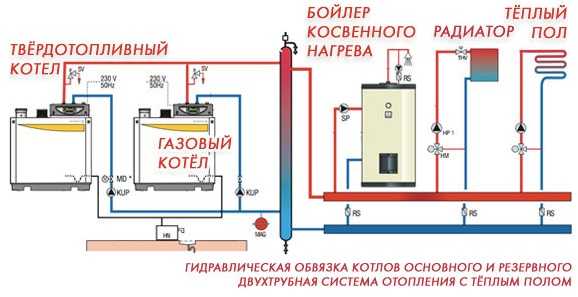

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:

В этом случае правильная установка твердотопливного котла своими руками заключается в его подключении к совместно с электрическим нагревателем. Каждый источник тепла снабжен своим циркуляционным насосом, который управляется контроллером котла, вода в первичном контуре движется только по необходимости. Бойлер и каждый из остальных потребителей также имеют свой насос. Они могут работать постоянно, но чаще насосами управляет эле

tehnashop.ru
