Монтаж электропроводок в трубах. Монтаж электропроводки в трубах
Электропроводка в трубах: основные способы монтажа
В последнее время достаточно популярной считается прокладка электрических кабелей в трубах. Монтировать эти трубы можно практически где угодно. Чаще всего трубы монтируют в стяжке пола или штукатурке стен. Электропроводка в трубах обладает рядом значительных преимуществ, к которым относятся:
- Значительное сокращение длины линии. При прокладке кабеля, таким образом, вы можете сэкономить свои средства на его длине.
- Кабель всегда можно будет перетянуть без разрушения целостности стены.
Электропроводка в трубах
При прокладке проводов в трубе по полу вы значительно сэкономите длину трассы. Все отходящие линии проводов должны спуститься на пол, и проходить до мест установки розеток и выключателей. При этом виде прокладки вам следует учесть, что линия от электрощитка в первую очередь должна подниматься к распределительной коробке. Делать подключение коробки через розетку ни в коем случае нельзя. Если это произойдет, то при повышении нагрузки провода могут просто загореться. Розетки в этом случае должны подключаться с помощью перемычек.
На этой картинке вы можете увидеть информацию о правильном подключении розетки от электрощитка. Гофрированная труба для электропроводки отлично подойдет для разводки скрытого типа. Она является более эластичной, чем металлический продукт. ПВХ трубы обычно используют для открытой проводки. Трубы могут быть с протяжкой или без нее. Протяжка необходима только в том случае, если вам необходимо быстро протянуть кабель. Для этого к протяжке привязывается провод и просто протягивается. Ретро проводку также можно выполнить в трубе.

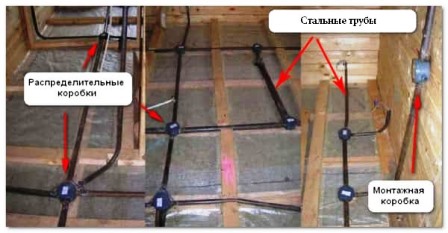

Металлические трубы лучше всего применять для деревянных покрытий. Они способны обеспечить надежную пожаробезопасность вашего дома. Крепить металлические трубы необходимо с помощью специальных скоб.
Предпочтительность использования ПВХ и ПНД труб
Электропроводка в трубах ПНД и ПВХ обладает рядом преимуществ. К основным преимуществам вы можете отнести:
- Для крепления труб больше не потребуется использовать сварочный аппарат.
- Эти продукты имеют меньший вес.
- На них не возникает коррозия.
- Срок их эксплуатации может составлять до 50 лет.
- При необходимости трубы небольшого диаметра можно сгибать.
- ПВХ трубы будут смотреться намного лучше, чем металлические при прокладке открытой проводки.
- Пластиковые трубы имеют отличные изоляционные свойства.
- В этой продукции не собирается влага.

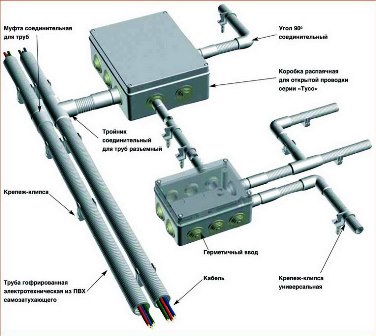

ПВХ трубы для электропроводки
ПВХ труба для электропроводки считается наиболее лучшим вариантом. Проложить проводку в ПВХ трубе вы можете самостоятельно.
Для прокладки проводки с помощью этого способа вам могут потребоваться дополнительные детали: тройники, соединители, крестовины и дополнительные повороты.
Для их крепления на подвесном потолке вы можете использовать дюбель стяжки. Для крепления трубы на видных местах необходимо использовать строительный уровень. На стене труба будет крепиться с помощью клипсы.

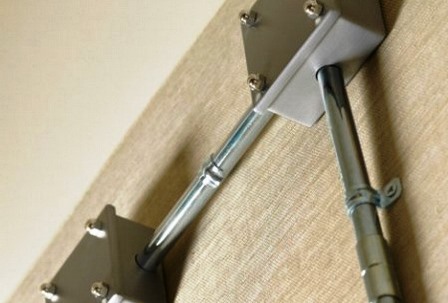

Электропроводка в металлической трубе
Металлические трубы для электропроводки в последнее время считаются менее распространенными. Многие люди начинают от них отказываться. Использовать эти трубы рекомендуется для оснований, которые могут воспламеняться. Их установка занимает больше времени, чем подобный монтаж пластиковой продукции. Между собою трубы необходимо соединять с помощью сварки или резьбы. Для того чтобы согнуть трубу нужно использовать трубогиб.
Все металлические поверхности обязательно необходимо заземлять. Монтаж металлической продукции должен проходить с уклоном для того, чтобы в них не собирался конденсат. Как видите, процесс крепления металлической трубы достаточно трудоемок. Он отнимает не только много времени, но и денег. Штробление стен для прокладки этой проводки можно не выполнять.
Проводка в ПНД трубе
ПНД труба для электропроводки считается наиболее лучшим и оптимальным вариантом. Они имеют широкое распространение и применяются не только для водопровода, но и для прокладки электропроводов. Сегодня ПНД трубы используют для монтажа проводки в полу. Иногда их используют для прокладки кабеля в грунте. Эти трубы могут быть не только гладкими, но и гофрированными.
ПНД трубы лучше выбирать гладкие. Этот вариант считается оптимальным. Крепить их необходимо с помощью специальных скоб. В продаже вы сможете найти широкий ассортимент дополнительных продуктов. К ним относятся: соединители, муфты и отводы. В тех местах, где проводка будет переходить от пола к стене необходимо использовать соединители с углом в 90 градусов.
ПНД продукцию ни в коем случае нельзя сгибать иначе она поломается. Всегда нужно отрезать только цельные куски. Для затягивания проводки в трубу в сложных местах можно использовать капроновую нить.
Рекомендуем прочесть: подключение дома к электросети.
dekormyhome.ru
Монтаж электропроводки в стальных трубах
Подробности Опубликовано: 03 сентября 2017 Прокладывать проводку в стальных трубах очень трудоемко и требует затрат на дорогостоящие материалы. Применяются трубы для защиты от повреждений и проникновения из внешней среды едких и взрывоопасных веществ.
Присоединения труб к коробкам выполняются без специального уплотнения. Трубы для проводок делятся на три группы: газоводопроводные обычные, имеющие тонкую стенку легкие электросварные. Присоединения труб к коробке выполняют без уплотнения в специальных помещениях, а с уплотнением для защиты от проникновения пыли грязи химических веществ внутрь.
Непосредственно перед монтажом внутри труб удаляют окалины и ржавчину , производят покраску внутри и снаружи. При прокладке труб в бетоне, наружную поверхность не окрашивают для качественного сцепления. Трубы из оцинкованной стали не окрашивают перед прокладкой. При монтаже придерживаются специализированных значений углов и изгибов в зависимости от диаметра. Размер сечения проводов берется во внимание при расчетах. Газоводопроводные трубы используют только в установках с повышенной взрывоопасностью. Легкие трубы используются во влажных и сухих помещениях, чердаках и подвалах, в заливных полах. Места ввода в коробку должны быть укомплектованы уплотелями.
Электросварные трубы прокладывают в помещениях сухих, влажных без уплотнения соединения ввода в коробку. Непосредственно на месте монтирования в трубу укладываются подготовленные узлы, производят соединение и затягивание в них проводов. Соединение производят муфтой с резьбой, места обрабатываются суриком с паклей или применяют специальную ленту фум. Такие соединения считаются обязательными. Исключение допустимо в сухих чистых помещениях применять гильзы либо манжеты без уплотнения.
При открытом монтаже крепление производят с помощью скоб и хомутов. Запрещается крепить трубы к металлоконструкциям с помощью сварки. При прокладке выдерживаются расстояния между точками крепежа. Выбор диаметра труб зависит от количества проводов.
Во избежании порчи изоляции при протягивании проводов, на концах устанавливаются пластмассовые предохранители. Для беспрепятственного прохода проводной жилы в трубу вдувается тальк. К стальной проволоке крепят тафтяную ленту и шарик, а в трубу воздухом под давлением вдувают этот шарик и с помощью ленты и тянут проволоку а за ней провода. В трубы с вертикальным расположением провода следует затягивать снизу вверх, а соединения производят в коробках.
Добавить комментарий
tadgikov.net
Монтаж электропроводок в трубах. | Строительный журнал
Январь 15, 2016, Электрика
Сегодня на новом строительстве широко используется прокладка электрических кабелей в трубах в стяжке пола или под штукатуркой стен. В чем преимущество прокладки в трубах по сравнению со штробами:
- Сокращение длины линии электропроводки, а значит экономия кабеля при прокладке в полу.
- Возможность всегда перетянуть электрокабель без нарушения целостности покрытий стен и потолков.
При прокладке по полу в трубах электропроводки значительно сокращается длинна кабельных трасс. Все отходящие линии электропитания на квартиру или дом опускаются вниз идут по полу до мест установки электрических розеток, выключателей и распределительных коробок, находящихся под потолком. Только учтите, что линия электропитания от электрического щита подымается сразу напрямую на распределительную коробку, с которой уже расходятся кабели на все розетки, светильники и выключатели. Если сделать подключение коробки через розетку, то через ее контакты будет идти вся нагрузка, а при их обгорании или поломке все что подключено к этой линии будет обесточено. Розетки подключаются одна от одной перемычками по полу или напрямую, если они рядом установлены.
На картинке все розетки подключаются на прямую с электрощита, потому что на освещение идут отдельные кабели с других автоматов, но почти во всех квартирах в одном помещении все розетки и светильники подключаются на один автомат или один кабель электропитания. Так что, так не получится сделать да и нет смысла.
Для скрытой электропроводки внутри стен или полов из несгораемых материалов в соответствии с действующими правилами и нормами применяются пластиковые гофрированные или гладкие трубы марки ПНД. А для открытой электропроводки по стенам и потолкам прокладываются гладкие из ПВХ.
Трубы могут быть как с протяжкой внутри трубы, так и без нее. Заложенная протяжка позволяет к ней привязать кабель и быстро его с ее помощью затянуть.
При прокладке электропроводки по сгораемым основаниям (чаще всего деревянным) применяются только металлические трубы или металлорукав. И этим не стоит пренебрегать, потому что от этого зависит пожарная безопасность вашего дома.
Металлические и ПНД трубы крепятся при помощи скоб соответствующего размера, а ПВХ- специальных пластиковых креплений. Подробно прочитать как крепить Вы сможете в нашей статье «Все способы крепежа электропроводки«.
Почему монтаж в ПНД или ПВХ трубах предпочтительнее, чем в металлических:
- Не требуется сварочный аппарат и владение навыками сварщика при монтаже.
- Они во много раз легче и дешевле металлических аналогов.
- Не подвергаются воздействию коррозии и условий агрессивных сред.
- Срок службы от 50 лет в нормальных условиях.
- Возможность изгибания, особенно небольших диаметров. Главное не перестараться и не сделать перегиб, который затем не позволит протянуть кабель.
- ПВХ трубы позволяют не только быстро и красиво проложить открыто электропроводку по поверхности стен или потолков, но и защищают кабель от механических повреждений.
- Все пластиковые трубы обладают великолепными электроизоляционными свойствами и не требуются их заземлять.
- Широкий диапазон рабочих температур от -25 до +70 градусов по Цельсию.
- Не конденсируется влага на поверхности и не выделяют токсичных веществ.
Прокладка кабеля в трубе ПВХ трубе.
Проложить ПВХ трубы своими руками сравнительно легко, но что бы получилось красиво рекомендую использовать необходимого размера (подбирается по диаметру трубы) дополнительные принадлежности: соединители, тройники, крестовины и повороты заводского изготовления.
Для крепления за подвесным потолком и в других скрытых местах используются дюбель-стяжки, скобы и т. п. Для крепления на видных местах используйте строительный уровень и крепите при помощи клипсы, в которую ПВХ трубы просто защелкивается.
Прокладка кабеля в трубе ПНД.
Полиэтиленовые трубы или ПНД применяются не только в домашних условиях для электропроводки, но и часто подачи воды в качестве водопроводов. Сегодня ПНД трубы используется очень часто для монтажа электрокабелей в стяжке пола, реже для защиты кабеля при прокладке его в грунте. Они бывают как гладкие, так и гофрированные.
Чаще всего используются гладкие одностенные ПНД трубы черного цвета при монтаже электропроводки в составе пола или кирпичной стены. Их крепят металлическими скобами к полу и затем просто заливают бетоном.
В продаже присутствуют разные соединительные части: муфты, отводы и т. п. Но в практике используются только специальные гофрированные соединители для поворотов в местах переходов с пола на стену или вхождения в плиту перекрытия. В этих местах требуется изгиб под углом 90 градусов, а ПНД без смятия не возможно так загнуть.
Сильно не гните ПНД, потому что если она заломается- Вы не сможете протянуть кабель.
Всегда отрезайте цельные куски для прохождения от одной точки линии до другой. Для затягивания электропроводки большой длины используйте специальную капроновую протяжку или упругую металлическую проволоку, которую сначала необходимо запустить, а потом с её помощью затянуть привязанный к ней кабель.
Монтаж электропроводки в стальных трубах.
Металлические трубы используйте только для прокладки электропроводки по легковоспламеняющимся основаниям, например деревянным. По сравнению с пластиковыми вариантами- процесс монтажа очень трудоемок.
Трубы соединяются между собой при помощи сварки или резьбового соединения. В местах подъемов или поворотов необходимо загнуть трубу при помощи специального приспособления- трубогиба.
Все металлические поверхности обязательно заземляются (подключаются к PE шине электрощита) и защищаются от коррозии покраской специальной грунтовкой.
Трубы необходимо монтировать с уклоном по полу, чтобы не собирался конденсат.
Для крепления используются металлические скобы, подходящего размера.
В целом процесс монтажа электропроводки в стальных трубах высоко трудоемкий, забирает много времени и очень затратный по деньгам.
Рекомендую прочитать дополнительно по этой теме статью «Правила монтажа электропроводки«.
Похожие записи :
gd-rus.com
Прокладка кабеля в трубах своими руками в доме, гараже, даче...
Сегодня на новом строительстве широко используется прокладка электрических кабелей в трубах в стяжке пола или под штукатуркой стен. В чем преимущество прокладки в трубах по сравнению со штробами:
- Сокращение длины линии электропроводки, а значит экономия кабеля при прокладке в полу.
- Возможность всегда перетянуть электрокабель без нарушения целостности покрытий стен и потолков.
При прокладке по полу в трубах электропроводки значительно сокращается длинна кабельных трасс. Все отходящие линии электропитания на квартиру или дом опускаются вниз идут по полу до мест установки электрических розеток, выключателей и распределительных коробок, находящихся под потолком. Только учтите, что линия электропитания от электрического щита подымается сразу напрямую на распределительную коробку, с которой уже расходятся кабели на все розетки, светильники и выключатели. Если сделать подключение коробки через розетку, то через ее контакты будет идти вся нагрузка, а при их обгорании или поломке все что подключено к этой линии будет обесточено. Розетки подключаются одна от одной перемычками по полу или напрямую, если они рядом установлены.
На картинке все розетки подключаются на прямую с электрощита, потому что на освещение идут отдельные кабели с других автоматов, но почти во всех квартирах в одном помещении все розетки и светильники подключаются на один автомат или один кабель электропитания. Так что, так не получится сделать да и нет смысла.
Для скрытой электропроводки внутри стен или полов из несгораемых материалов в соответствии с действующими правилами и нормами применяются пластиковые гофрированные или гладкие трубы марки ПНД. А для открытой электропроводки по стенам и потолкам прокладываются гладкие из ПВХ.
Трубы могут быть как с протяжкой внутри трубы, так и без нее. Заложенная протяжка позволяет к ней привязать кабель и быстро его с ее помощью затянуть.
При прокладке электропроводки по сгораемым основаниям (чаще всего деревянным) применяются только металлические трубы или металлорукав. И этим не стоит пренебрегать, потому что от этого зависит пожарная безопасность вашего дома.
Металлические и ПНД трубы крепятся при помощи скоб соответствующего размера, а ПВХ- специальных пластиковых креплений. Подробно прочитать как крепить Вы сможете в нашей статье «Все способы крепежа электропроводки«.
Почему монтаж в ПНД или ПВХ трубах предпочтительнее, чем в металлических:
- Не требуется сварочный аппарат и владение навыками сварщика при монтаже.
- Они во много раз легче и дешевле металлических аналогов.
- Не подвергаются воздействию коррозии и условий агрессивных сред.
- Срок службы от 50 лет в нормальных условиях.
- Возможность изгибания, особенно небольших диаметров. Главное не перестараться и не сделать перегиб, который затем не позволит протянуть кабель.
- ПВХ трубы позволяют не только быстро и красиво проложить открыто электропроводку по поверхности стен или потолков, но и защищают кабель от механических повреждений.
- Все пластиковые трубы обладают великолепными электроизоляционными свойствами и не требуются их заземлять.
- Широкий диапазон рабочих температур от -25 до +70 градусов по Цельсию.
- Не конденсируется влага на поверхности и не выделяют токсичных веществ.
Прокладка кабеля в трубе ПВХ трубе.
Проложить ПВХ трубы своими руками сравнительно легко, но что бы получилось красиво рекомендую использовать необходимого размера (подбирается по диаметру трубы) дополнительные принадлежности: соединители, тройники, крестовины и повороты заводского изготовления.
Для крепления за подвесным потолком и в других скрытых местах используются дюбель-стяжки, скобы и т. п. Для крепления на видных местах используйте строительный уровень и крепите при помощи клипсы, в которую ПВХ трубы просто защелкивается.
Прокладка кабеля в трубе ПНД.
Полиэтиленовые трубы или ПНД применяются не только в домашних условиях для электропроводки, но и часто подачи воды в качестве водопроводов. Сегодня ПНД трубы используется очень часто для монтажа электрокабелей в стяжке пола, реже для защиты кабеля при прокладке его в грунте. Они бывают как гладкие, так и гофрированные.
Чаще всего используются гладкие одностенные ПНД трубы черного цвета при монтаже электропроводки в составе пола или кирпичной стены. Их крепят металлическими скобами к полу и затем просто заливают бетоном.
В продаже присутствуют разные соединительные части: муфты, отводы и т. п. Но в практике используются только специальные гофрированные соединители для поворотов в местах переходов с пола на стену или вхождения в плиту перекрытия. В этих местах требуется изгиб под углом 90 градусов, а ПНД без смятия не возможно так загнуть.
Сильно не гните ПНД, потому что если она заломается- Вы не сможете протянуть кабель.
Всегда отрезайте цельные куски для прохождения от одной точки линии до другой. Для затягивания электропроводки большой длины используйте специальную капроновую протяжку или упругую металлическую проволоку, которую сначала необходимо запустить, а потом с её помощью затянуть привязанный к ней кабель.
Монтаж электропроводки в стальных трубах.
Металлические трубы используйте только для прокладки электропроводки по легковоспламеняющимся основаниям, например деревянным. По сравнению с пластиковыми вариантами- процесс монтажа очень трудоемок.
Трубы соединяются между собой при помощи сварки или резьбового соединения. В местах подъемов или поворотов необходимо загнуть трубу при помощи специального приспособления- трубогиба.
Все металлические поверхности обязательно заземляются (подключаются к PE шине электрощита) и защищаются от коррозии покраской специальной грунтовкой.
Трубы необходимо монтировать с уклоном по полу, чтобы не собирался конденсат.
Для крепления используются металлические скобы, подходящего размера.
В целом процесс монтажа электропроводки в стальных трубах высоко трудоемкий, забирает много времени и очень затратный по деньгам.
Рекомендую прочитать дополнительно по этой теме статью «Правила монтажа электропроводки«.
jelektro.ru
Монтаж электропроводки в трубах
Для обеспечения электробезопасности очень часто элетропроводку монтируют в трубах. При этом это зачастую продиктовано именно требованиями безопасности монтируемой проводки в целях безопасности. Подобный монтаж обладает сразу всеми преимуществами как открытой, так и скрытой проводки.
Во первых в случае необходимости электропроводку можно всегда демонтировать, сняв внешние пластиковые или металлические трубки, добравшись легко до проводов. С другой стороны в случае короткого замыкания и резкого повышения температуры именно благодаря внешней облицовке (трубам) не произойдет возгорание обоев и стен. Особенно это касается мощных силовых кабелей в промышленном производстве, а вообще и в квартире короткое замыкание может привести к пожару.
Дополнительным преимуществом укладки проводки этим способом, является возможность одновременной проводки нескольких линий, которые компактно и внешне очень эстетично смотрятся в трубах. Благодаря внешней трубе провода и особенно их соединения можно скрыть и придать проводке, несмотря на открытый монтаж красивый внешний вид, ну или хотя бы аккуратный вид.
Также часто осуществляют прокладку силовых кабелей и проводов в трубах от одного здания к другому в наружных условиях эксплуатации. Например от дома к гаражу или сараю. Здесь трубы защищают кабели от воздействия ветра, влаги и солнечных лучей, что существенно увеличивает электробезопасность и срок службы электропроводов.
Особенности монтажа
Монтаж электропроводки в металлических трубах
Если вы используете металлические трубы для монтажа, то предварительно следует очистить их от ржавчины и заусенцев на торцевых частях. Как снаружи, так и внутри трубы покрывают битумным лаком. Если этого не сделать то дальнейшая коррозия будет происходить достаточно активно, да и в процессе протаскивания кабеля или провода можно об заусенцы повредить электроизоляцию проводов. Если трубы оцинкованные, то окрашивать их не стоит. Также если трубы планируется укладывать в бетонное основание, то покрывать лаком их также не стоит. Металл в толще застывшего бетона не ржавеет.
Прокладку электропроводки в металлических трубах как правило производят вне зданий, при этом часто под поверхностью земли или в каком либо основании, например бетонном. Если проводка укладывается в металлической трубе, то их обязательно необходимо заземлять.
Если вам требуется согнуть трубу, например при прокладке в углу помещения, то это необходимо делать с помощью специального гибочного оборудования. Радиус изгиба при этом должен быть не меньше шести наружных диаметров, если вы осуществляете скрытую прокладку проводки и не менее 4 диаметров если трубы будут открыты так сказать человеческому взору. Части труб соединяют с помощью муфт типа ТР или МТ. Также на криволинейных участках можно использовать гибкие металлические вводы.

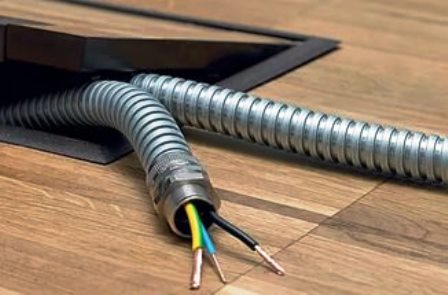

Монтаж электропроводки в пластиковых и гофрированных трубах
В жилом строительстве как правило применяют обычные пластиковые водопроводные трубы или пластиковые гофрированные трубки. Для гофрированных труб есть один существенный плюс. Их нет необходимости сгибать и соединять части вместе. От бухты отрезают целый кусок, вводят в него провод и монтируют на нужное место. Перед затяжкой кабеля в длинную трубку в него вводят стальной тонкий провод, к которому прикрепляют силовой кабель или провод и с его помощью затягивают его в трубу. Как правило, стальной тонкий провод идет в комплекте с гофрированной трубой.
Закрепляют гофрированную трубу к поверхности потолка или стен с помощью специальных клипс, которые в свою очередь с помощью саморезов и дюбелей крепят к основной поверхности.
Для того, чтобы провода можно было легко затянуть в трубы из металла, расстояние между соединительными коробками не должно быть более 10 метров на прямом участке, не более 7,5 метров на участке с одним углом и не более 5 метров, если углов больше. Если принебречь данным правилом, вы просто не сможете протянуть провод внутри трубки. Он скрутится по пути и застрянет.
Для пластиковых водопроводных труб, которые для подобных целей используются значительно реже, стоит использовать все те - же методы и способы укладки и монтажа электропроводки, что и для металлических, за исключением того, что их не нужно дополнительно обрабатывать от коррозии и заземлять провода.
stroy-notes.ru
Сам себе электрик. Всё об электричестве.
Погреба и подвалы выполняются в основном из несгораемых материалов и конструкций. Полы в этих помещениях обычно токопроводящие — земляные, бетонные и т.п. В зависимости от состояния грунта, эффективности вентиляции и относительной влажности воздуха подвалы относятся к сырым и особо сырым помещениям, а по степени опасности поражения людей электрическим током — к особо опасным. Поэтому к электропроводке в подвалах предъявляются повышенные требования.
Открытую электропроводку незащищенными проводами непосредственно по основаниям, на изоляторах и роликах следует выполнять при напряжении до 42 В на высоте не менее 2 м от уровня пола, при напряжении выше 42 В — на высоте не менее 2,5 м. Высота открытой прокладки защищенных изолированных проводов и кабелей в трубах от уровня пола не нормируется.
При скрытой проводке запрещается применять стальные трубы толщиной стенок 2 мм и менее.
Технология монтажа проводов и кабелей непосредственно по основаниям, на роликах, изоляторах и в трубах описана в соответствующих разделах.
Потолком чердачного помещения является крыша дома. Кроме того, чердачное помещение имеет несущие конструкции из сгораемых материалов. Помещения, перекрытия и конструкции которых выполнены из несгораемых материалов, чердачными не считаются. Электропроводка на чердаках выполняется в основном для прокладки вводов от воздушных линий в здание к зажимам квартирного щитка. В садовых домиках устройство освещения чердаков не требуется. Монтаж электропроводок, не считая прокладки вводов, на чердаках из сгораемых материалов может быть вызван крайней необходимостью.
Чердачные помещения подвержены колебаниям температуры, они, как правило, запылены, редко посещаются людьми, обладают повышенной пожарной опасностью. Повреждение электропроводки, случайно возникшее там, может привести к возгоранию деревянных конструкций, поэтому к устройству чердачных электропроводок надо относиться с особой тщательностью.
В чердачных помещениях можно применять электропроводку:
— открытую: проводами и кабелями, проложенными в стальных трубах, а также в оболочках из несгораемых или трудносгораемых материалов на любой высоте; незащищенными изолированными одножильными проводами на роликах или изоляторах на высоте не менее 2,5 м от пола. При высоте менее 2,5 м они должны быть защищены от механических повреждений. Расстояние между точками крепления роликов должно быть не более 600 мм, изоляторов — не более 1000 мм, между проводами — не менее 50 мм;
— скрытую — в стенах и перекрытиях из несгораемых материалов (на любой высоте).
На чердаках открытые электропроводки должны выполняться проводами и кабелями с медными жилами. Провода и кабели с алюминиевыми жилами можно применять в зданиях с несгораемыми перекрытиями при условии прокладки их в стальных трубах либо скрыто в несгораемых стенах и перекрытиях. Транзитные линии на чердаках длиной до 5 м разрешается также выполнять проводами с алюминиевыми жилами. При прокладке стальных труб необходимо исключить проникновение внутрь их и соединительных (от-ветвительных) коробок пыли. Для этого должны применяться уплотненные резьбовые соединения. Соединения труб с применением муфт с резьбой без уплотнений допускаются в сухих и непыльных чердачных помещениях. Трубы нужно прокладывать с уклоном, чтобы в них не могла скапливаться влага, в том числе от конденсации паров, содержащихся в воздухе.
Ответвления к электроприемникам от линий, проложенных на чердаках, допускаются при условии прокладки как линии, так и ответвлений открыто в стальных трубах, скрыто — в несгораемых стенах и перекрытиях. Отключающие аппараты в цепях, питающих светильники, установленные непосредственно на чердаках, должны быть помещены вне них, например у входа на чердак. Стальные трубы, корпуса светильников и другие металлические конструкции электропроводки на чердаке следует занулить. На чердаках запрещается прокладывать любые неметаллические трубы — полиэтиленовые, полипропиленовые, винипластовые.
Провода марок АППВ, ППВ, АППВС, АППР и им подобные разрешается прокладывать открыто и скрыто в сухих, влажных и сырых помещениях загородного (садового) домика и в надворных постройках. Провода АППВ, ППВ имеют светостойкую изоляцию, поэтому их разрешается применять при открытых электропроводках прямо по поверхностям несгораемых стен, перегородок и потолков (покрытых сухой гипсовой или мокрой штукатуркой, оклеенных обоями). Разрешается прокладка по деревянным и другим сгораемым конструкциям проводов с поливинилхлоридной изоляцией с подкладкой под них несгораемых материалов, например асбеста толщиной не менее 3 мм, выступающего с каждой стороны провода не менее чем на 10 мм.
Изоляция плоских проводов выполняется из материала, который при температуре 150—190°С размягчается и плавится, а токоведущие жилы плоских проводов находятся на близком расстоянии друг от друга, поэтому если изоляция при нагревании расплавится, может произойти короткое замыкание. Кроме того, изоляция плоских проводов не имеет защиты от механических повреждений, и наличие скрытого повреждения изоляции в процессе эксплуатации может привести к аварии. По вышеуказанным причинам не разрешается применение плоских проводов при открытой прокладке в помещениях пожароопасных, особо сырых и на чердаках, при скрытой прокладке — в особо сырых помещениях. Плоские провода не разрешается применять для зарядки осветительной арматуры и подвески на них ламповых патронов.
При скрытой электропроводке запрещается замоноличивание в строительные конструкции проводов всех марок, а также прокладка плоских проводов под слоем цементного раствора, когда в штукатурные растворы или бетонные смеси добавляют поташ, мылонафт и другие компоненты, разрушающие изоляцию и алюминиевые жилы. Монтаж проводок плоскими проводами состоит из следующих операций: правка, разметка трасс, прокладка, крепление (рис.1), изгибание и пересечение, проходы через стены и т.п. Правку плоских проводов лучше всего вести так: один конец зажать в тисках или закрепить другим способом, после чего протянуть провод через суконку или рукавицу. При правке одножильных проводов с поливинилхлоридной изоляцией (ПВ, АПВ и др.) протягивать их с большим усилием не рекомендуется, так как при этом может быть сдвинута изоляция. Прокладку проводов выполняют участками: квартирный щиток — ответвительная коробка — штепсельная розетка; ответвительная коробка — светильник и т.д. Все соединения проводов производят только в от-ветвительных коробках, соединение проводов между собой вне коробок не разрешается.
Рис. 1. Крепление проводов и кабелей:
а — АППР к деревянному основанию; б, в — АППП и АПВ к деревянному основанию; г — АПВ, АППВ к кирпичному и бетонному основаниям; д,е,ж — АНРГ, АВРГ к бетонному и кирпичному основаниям; 1 — провод; 2 — гвоздь; 3 — прокладка из асбеста; 4 — полоска; 5 — пряжка; 6 — прокладка; 7 — дюбель; 8 — держатель; 9 — распорный дюбель; 10 — кнопка; 11 — лента; 12 — пластмассовая скобка; 13 — кабель Провод нарезают на куски, равные длине отдельных участков. На конце жил кусачками вырезают разделительное основание (если оно есть) длиной 80— 100 мм (у трехжильного провода разрешается перемычка между вторым и третьим). Укладывают провод с легким натяжением по всей длине прямого участка от коробки до поворота трассы. При повороте провода разделительное основание вырезают для придания углу правильной формы. После укладки провод временно закрепляют на другом конце участка, дополнительно выправляют, а затем окончательно закрепляют.
При ведении монтажа проводки должна быть обеспечена возможность свободного выполнения соединений проводов в ответвительных коробках, коробках для выключателей и штепсельных розеток. Такая необходимость возникает при ремонте или замене выключателей, штепсельных розеток, светильников. Поэтому концы провода с раздельными жилами вводятся в коробки с запасом 50—70 мм, после чего провод у коробки закрепляется. При параллельной прокладке провода должны иметь промежуток 3—5 мм. При необходимости асбестовые прокладки крепят до начала монтажа проводов, забивая в них гвозди через 200—500 мм в шахматном порядке.
При открытой прокладке плоские провода крепят гвоздями, металлическими и пластмассовыми скобами, хомутами, полосками, лентами, шурупами, дюбелями либо приклеивают специальным клеем. Гвозди диаметром 1,4— 1,8 мм длиной 20—25 мм со шляпкой до 3 мм забивают на
расстоянии 200—300 мм друг от друга по средней линии пленки между жилами провода молотком небольшого веса, пользуясь оправкой или каким-либо другим приспособлением, защищающим провод от повреждения.
Во влажных неотапливаемых помещениях под шляпки гвоздей рекомендуется подкладывать фибровые, резиновые или подобные им шайбы. Скобы из пластмассы, резины и т.д. крепят на расстоянии не более 400 мм друг от друга. Для крепления плоских проводов применяют полиэтиленовые скобы типа У641, У642 и др. При отсутствии специальных полиэтиленовых скоб плоские провода можно крепить с помощью металлических скоб, предварительно закрепленных по слою асбеста, если основание сгораемое. Металлические полоски шириной 10 мм и толщиной 0,3—0,5 мм нарезают из тонкого стального листа, имеющего антикоррозийное покрытие. Под бандажную металлическую полоску необходимо подложить изоляционную прокладку шириной на 1—2 мм больше, чем ширина металлической полоски. Концы полоски крепят «в замок» или «пряжкой». При закреплении «в замок» длину полоски берут на 10 мм больше, чем при закреплении «пряжкой». При скрытой прокладке провода закрепляются в отдельных местах алебастровым раствором; крепление гвоздями не допускается.
Для сохранения жил и изоляции плоских проводов при повороте трассы в плоскости стены или потолка на угол 90° изгибание проводов может производиться следующими способами (рис. 2):
Рис. 2 Пересечение и изгибание плоских проводов. 1) при открытой проводке допускается сблизить жилы между собой путем сплющивания разделительного основания или разрезания его вдоль провода посредине между жилами. Перекрещивание жил между собой в углах не разрешается;
2) при скрытой прокладке выполняют изгибание на ребро: разделительное основание между жилами в зависимости от сечения и числа жил провода разрезают на 40— 60 мм и 1—2 жилы отводят внутрь угла в виде полу петли, чтобы исключить их соприкосновение.
Изгибание по плоской стороне выполняют так: провод изгибается по плоской стороне на угол 90° без разрезания разделительного основания. При этом жилы не должны плотно прилегать друг к другу. Для предупреждения такого прилегания очередное крепление провода к строительному основанию производят вблизи, но не в месте изгиба.
Провод, не имеющий разделительного основания, изгибается на ребро с радиусом, обеспечивающим плавность изгиба без коробления изоляции.
При скрытой проводке ответвительные коробки, коробки для выключателей и штепсельных розеток должны быть заделаны в стену так, чтобы их края совпали с поверхностью штукатурки.
Ответвительные коробки обязательно закрывают крышками. Габариты коробок должны позволить разместить запас концов присоединяемых или ответвительньгх проводов. Для открытой прокладки применяют ответвительные коробки плоские и малогабаритные. Их устанавливают без подкладки деревянных розеток. Если применяются металлические коробки, в местах ввода в них проводов должны быть установлены втулки из изолированного материала либо на провод наложена дополнительная изоляция из прорезиненной или поливинилхлоридной ленты в 3—4 слоя.
Разделительное основание при соединений-проводов с зажимами выключателей, штепсельными розетками, ламповыми патронами и т.д. должно быть разрезано лишь на участке, необходимом для присоединения, а на концы проводов наложена дополнительная изоляция из прорезиненной ленты. При скрытой прокладке проводов до заделки их мокрой или сухой гипсовой штукатуркой необходимо обязательно проверить проводку на отсутствие обрыва жил проводов и короткого замыкания между ними.
Скрытую электропроводку прокладывают под штукатуркой, в замкнутых каналах строительных конструкций, пустотах крупнопанельных перекрытий (рис.), стен. Она может быть сменяемой и несменяемой. Сменяемая скрытая проводка предусматривает замену поврежденных проводов между протяжными коробками.
Провода марок АПР, ПВ, ПРВ, АПВ, АПРВ и др. применяют для монтажа скрытых электропроводок в пластмассовых, резино-битумных и полутвердых трубах.
Прокладка проводов в пустотах стен и перегородок полностью исключает пробивные и отделочные работы. Протягивают провода с помощью предварительно протянутой проволоки диаметром 1,0—1,5 мм. В каналах прокладывают провода марок АПР, АПРВ, ПРВ, АПВ, ПВ, АППВ, ППВ, АППВС и ППВС.
Рис. Сменяемую скрытую проводку прокладывают в стальных трубах, которые укладывают в каналах и бороздах стен и потолков с последующей заделкой их раствором. Для этого вида проводки используются провода марок АПРТО, АПРВ, ПРВ, АПВ и ПВ. Как отмечалось выше, в трубы провода протягивают после окончания сварочных работ.
Несменяемые скрытые электропроводки прокладываются под слоем или в слое штукатурки по кратчайшему пути; при этом используются провода марок АППВ, ППВ, АППВС, ППВС, АПН и АПВ.
Тросовые электропроводки являются разновидностью открытых и применяются для питания силовых и осветительных электроприемников производственных помещений, территорий, проездов, складов и т.п.
Несущим элементом этих проводок является стальной трос диаметром 3,0—6,5 мм или оцинкованная проволока диаметром 5—8 мм. С помощью анкерных и натяжных приспособлений трос (проволоку) натягивают вдоль трассы. Если длина электропроводки более 6 м, то устанавливаются поддерживающие струны из оцинкованной проволоки диаметром 1,5—2,0 мм. Стрела провеса должна быть не более 100—150 мм. Соединяют провода в соединительных коробках, а ответвления производят в ответвительных коробках, подвешенных на несущем тросе. Жилы проводов соединяют сваркой, опрессовкой или сжимами.
Тросовые проводки выполняются специальными проводами АВТ, защищенными и незащищенными изолированными проводами и небронированными кабелями, подвешенными к натянутому стальному тросу. Применяется стальной трос диаметром 3,0—6,5 мм или стальная оцинкованная проволока диаметром 5—6 мм. Диаметр троса зависит от длины и нагрузки на него. Для концевого крепления стальных тросов применяют анкерные или сквозные болты.
Рис. Монтаж тросовых электропроводок: а — проводом АВТ; б — изолированными проводами на подвесках из пластмассы на продольном тросе; в — многожильными проводами и кабелями небольших сечений на пластмассовых клипах на продольном тросе; г — то же, но закрепление бандажом; д — силовые и контрольные кабели на подвесных елочных конструкциях, закрепленных на тросе Незащищенные изолированные провода (АПВ, ПВ, АПР, ПР) допускается закреплять на тросе или проволоке пучком стальными оцинкованными скобами и полосками. Расстояние между скобами по длине трассы должно быть 200—300 мм, толщина скобок и полосок — не менее 1,5 мм, ширина — 15 мм. Скобки и полоски должны иметь защитное покрытие от коррозии. В местах крепления провода обертывают двумя-тремя слоями изоляционной ленты или подкладывают прокладки из электрокартона (рубероида) между скобкой и проводом. Ширина прокладок выбирается с таким расчетом, чтобы прокладка выступала из-под скобок с обеих сторон на 1,5—2,0 мм.
Изолированные провода марок АПР, АПРВ и АПВ, а также небронированные кабели марок АВРГ, АНРГ, АСРГ, АВВГ и АПВТ применяют для тросовых проводок. Выполняются тросовые электропроводки также из специальных проводов с резиновой изоляцией и с пластмассовой изоляцией со встроенным в провод стальным несущим тросом; в этом случае тросовые электропроводки заземляют. Используют изоляционные подвески, расстояние между которыми должно быть не более 1,5 м при подвешивании к тросу провода или кабеля.
Провода и кабели с пластмассовой изоляцией в помещениях с несгораемыми перекрытиями допускается крепить непосредственно к тросу пластмассовой перфорированной лентой с кнопками или стальной полоской «в замок». Расстояние между креплениями — не более 0,5—0,6 м.
Светильники крепят за анкерные устройства клиц, провода от них к магистрали присоединяют с помощью плашечных зажимов в пластмассовом корпусе. Трос одновременно может служить рабочим заземлением для светильников.
Тросовая электропроводка находит самое разное применение в народном хозяйстве и индивидуальном строительстве (например, для подвода энергии к летней кухне, хозяйственным постройкам, гаражу, мастерской или для питания отдельных электроприемников и механизмов с электроприводом, которые используются на территории участка). Проводка этого вида обладает рядом достоинств. Это, прежде всего, простота исполнения монтажных работ, установки крепежных деталей и надежное крепление к основаниям. Тросовые проводки могут быть приспособлены практически к любым условиям окружающей среды.
При производстве открытой прокладки проводов и кабелей по стенам, перегородкам и потолкам по эстетическим соображениям следует придерживаться архитектурных линий помещений — карнизов, линий художественной обработки, выступающих углов и т.п. Так, в помещениях, оклеиваемых обоями, верхнюю горизонтальную проводку рекомендуется выполнять выше обоев. Трассы проводов при скрытой прокладке должны легко определяться при эксплуатации проводок.
Для того чтобы исключить вероятность случайного повреждения проводки при производстве работ по установке настенных светильников, часов, бра и т.д., выбор трассы скрытой прокладки проводов должен производиться по следующим правилам:
1) горизонтальная прокладка по стенам должна осуществляться параллельно линиям пересечения стен с потолком на расстоянии 100—200 мм от карниза или балки. Магистрали штепсельных розеток рекомендуется прокладывать по горизонтальной линии, соединяющей штепсельные розетки;
2) спуски и подъемы к выключателям, штепсельным розеткам и светильникам выполняются вертикально на расстоянии до 100 мм параллельно линиям дверных и оконных проемов или углов помещения;
3) скрытую прокладку проводов по перекрытиям (в штукатурке, щелях и пустотах плит или под плитой перекрытия) следует выполнять по кратчайшему расстоянию между наиболее удобным местом перехода на потолок от ответвительной коробки к светильникам. Разметку трасс скрытых проводок, углубленных в борозды стен и потолков, можно производить по кратчайшему направлению от вводов к электрооборудованию и светильникам.
В помещениях без повышенной опасности высота подвеса арматуры должна быть не менее 2 м от пола до патрона. Если потолки низкие и это требование выполнить нельзя, применяют светильники, в которых доступ к лампам закрыт.
По несгораемым и трудносгораемым основаниям (штукатурка, кирпич, бетон) разрешается прокладывать плоские провода в светостойкой изоляции (АППВ, АППР), защищенные провода в металлической оболочке (АПРФ) и кабели АНРГ, АВРГ, АВВГ, АПВГ. Непосредственно по сгораемым основаниям (дерево, древесностружечная плита, оргалит) можно прокладывать только провода АППР, АПРФ и кабели с оболочкой из трудносгораемых материалов — АНРГ, АВРГ, АВВГ. Другие провода и кабели необходимо прокладывать по разделительному слою из негорючего изоляционного материала — по полосе из листового асбеста толщиной не менее 3 мм или по слою штукатурки толщиной не менее 10 мм. Разделительный слой должен выступать из-под провода не менее чем на 10 мм с каждой стороны.
Вдоль линии карнизов и потолка провода прокладывают на расстоянии 100—150 мм от них, крепят через равные промежутки на расстоянии до 400 мм друг от друга металлическими полосками или гвоздями. Под металлические полоски для защиты изоляции проводов подкла-дывают прокладки из электроизоляционного картона, которые должны выступать на 2 мм с обеих сторон полоски. Металлические полоски изгибают в виде скобок и прибивают гвоздями либо закрепляют в замок. Во влажных и сырых помещениях под шляпки гвоздей подкладывают шайбы из фибры, полиэтилена или поливинилхлорида. При параллельном расположении проводов расстояние между ними должно быть 3—5 мм. В местах пересечения проводов на нижний провод накладывают 2—3 слоя поливинилхлоридной изоляции. На повороте трассы провода в одной плоскости по одной стене соединительную пленку в месте изгиба вырезают на длине 60 мм, а внутреннюю жилу отгибают к центру угла. При повороте трассы на другую стену или при переходе с потолка на стену изгиб провода выполняют без разрезания пленки, а радиус изгиба берут не менее 20 мм.
Для того чтобы присоединить жилы проводов к винтовым или клиновым зажимам аппаратов и электроустановок, с концов проводов снимают изоляцию.
В распределительных коробках провода соединяют сваркой, пайкой, опрессовкой или винтовыми зажимами.
В пожароопасных и взрывоопасных, особо сырых помещениях, а также на чердаках монтируют электропроводки в стальных трубах, на концах которых накатана резьба. Нулевой провод прокладывают в трубе вместе с фазными.
Пакет из нескольких труб крепят с помощью специальных опорных конструкций и кронштейнов; одиночные трубы к поверхностям строительных конструкций крепят скобами, накладками или хомутами.
Для того чтобы внутри труб не накапливалась влага от конденсации паров, трубные трассы монтируют с некоторым уклоном в сторону протяжных шкафов и коробок.
Длина трассы между протяжными коробками зависит от числа изгибов и должна составлять: при одном изгибе — до 50 м, при двух — до 40 м, при трех и более — до 20 м. Радиусы изгиба для открытой прокладки должны быть не менее 6 диаметров, при скрытой — не более 10 диаметров. Стандартные размеры радиусов изгиба для поворота трассы на углы 90, 105,120, 135,150° составляют соответственно 160, 200, 250,400,800 мм. С целью защиты электропроводки от воздействия агрессивной среды, огня или взрыва трубопровод должен иметь герметичные соединения всех звеньев. Расстояния между точками крепления — скобами, накладками, закрепами — зависят от диаметра труб и составляют: для малых диаметров — 2,5 м, для диаметров 50 мм и более — 4 м. К аппаратам трубопроводы крепят сваркой, резьбовыми соединениями или специальными гайками. Сварочные работы на прокладке труб выполняют до затягивания в них проводов.
Выключатели освещения устанавливают:
— в доступных местах на стене у дверей со стороны ручки, чтобы они не закрывались дверью при ее открывании;
— с левой стороны на расстоянии 100 мм от дверного проема;
— для помещений с сырыми и особо сырыми условиями (туалетов, ванн и др.) — в смежных помещениях с лучшими условиями среды;
— на чердаках, в кладовых, подвальных и других помещениях — перед входом в них;
— на высоте 1,5—1,8 м от пола помещения.
Установку штепсельных розеток намечают в местах, удобных для пользования, и в зависимости от оформления интерьера. Они должны находиться на расстоянии не менее 0,5 м от заземленной арматуры (трубопроводов отопления, воды, газа и т.п.). В кухнях это расстояние не нормируется.
Требования к установке штепсельных розеток:
1) высота установки в комнатах и кухнях не нормируется;
2) не нормируется высота установки штепсельных розеток с заземляющим контактом, предназначенных для присоединения кондиционеров и электроаппаратов, требующих заземления;
3) розетки надплинтусного типа устанавливаются на высоте 0,3 м от пола;
4) штепсельные розетки следует устанавливать на ток 6 А из расчета: в жилых комнатах — одна на каждые полные и неполные 10 м2 жилой площади, в кухнях — две вне зависимости от площади помещения.
Электропроводка в деревянном доме Жмем...
trigada.ucoz.com
