Труба коаксиальная: устройство, требования к установке. Дымоходы для газовых котлов. Монтаж настенного котла и коаксиального дымохода


Требования и монтаж коаксиального дымохода

Чтобы поддерживать процесс горения, как известно, требуется  кислород, поступающий вместе с притоком свежего воздуха. А для бесперебойной работы отопительной системы в доме при сгорании любого вида топлива образуется дым и газообразные вещества, которые с помощью дымохода выводятся наружу. Универсальный коаксиальный дымоход способен совместить обе эти функции, и при этом снижаются расходы на изоляционные материалы.

Оглавление:

  1. Особенности конструкции коаксиального дымохода
  2. Схема работы и основные достоинства коаксиального дымохода
  3. Подготовка и сборка дымохода
  4. Место расположения отверстия для коаксиальной трубы
  5. Возможные ошибки

Особенности конструкции коаксиального дымохода

В закрытом помещении полноценный процесс горения не может поддерживаться бесконечно, поскольку весь кислород, содержащийся там, постепенно выгорает. Из-за этого топливо сгорает не полностью, и пламя теряет свою силу, образуется угарный газ, и дышать в комнате становится все труднее. Это очень опасно для здоровья и для жизни жильцов дома, поэтому обязателен  приток свежего воздуха.

Если не ясно, как быстро расходуется кислород, стоит вспомнить школьные опыты. Например, если поставить горящую свечу в открытую банку, а рядом такую же в банку, закрытую герметично, то она быстро потухнет. Или если 2 одинаковых больших паука посадить в 2 банки, и первую закрыть 2-мя слоями марли, а вторую закатать как консервацию. Через сутки второе членистоногое  найдут мертвым из-за отсутствия кислорода, в то время как второй будет чувствовать себя превосходно, только немного проголодается. Эти опыты наглядно показывают, как важен приток свежего воздуха в помещения, где требуется кислород.

Для поддержания процесса горения кислород нужен точно так же, как и для дыхания живых существ. Пожарные на работе сталкиваются с тем, что в закрытом помещении пожар почти угасает, пока не откроют двери или выбьют окно. Далее с притоком свежего воздуха происходит процесс быстрого возгорания, сопоставимый со взрывом. Об этом стоит помнить тем, кто имеет дело с огнем.

Во время работы любого отопительного оборудования важно обеспечить регулярный приток свежего воздуха, но не порционно, и не так, чтобы  охлаждать нагреваемое помещение. Для этих целей специалисты рекомендуют использовать последнюю разработку технологов – коаксиальный дымоход, фото:

Устройство дымохода такого типа подобно обычным, но есть свои отличия и на этапе монтажа, и при покупке. Нужны предварительные расчеты, где учитываются:

  • вид топлива;
  • мощность котла;
  • степень герметичности помещения;
  • усредненный показатель температуры воздуха снаружи;
  • утепления стен;
  • показатель суммарной мощности отопительного оборудования, особенно у универсальных котлов.

Конструкция продуманного дымохода совмещает:

  • выход горячего дыма по внутренней трубе;
  • забор свежего воздуха для горения в котле – по внешней.

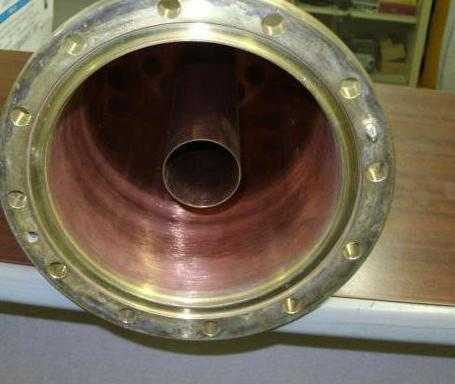

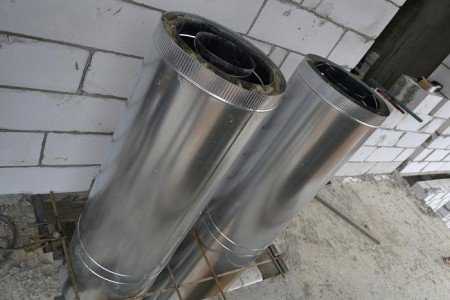

Как уже понятно, коаксиальный дымоход представляет собой двойную трубу, где труба меньшего диаметра расположена внутри более широкой трубы. Между ними образуется достаточный просвет, чтобы поток воздуха свободно проходил между ними. Для наглядности предлагается коаксиальный дымоход.

Эффективность работы зависит от промежутка труб для коаксиального дымохода, чтобы равный просвет сохранялся по всей длине и ширине, включая поворотные части и колена (изгибы). Если сделать поперечный разрез, то будет видно, что внутри есть два концентрических круга, свидетельствующая о размещении 2-х цилиндров – труб разного диаметра. В этой конструкции:

  • внешняя труба втягивает воздух в котел извне;
  • внутренняя, более узкая труба – основная часть дымохода для отведения дыма и газообразных веществ, выделяемых при сожжении топлива.

Предложенная схема дымохода предполагает 2 совмещённых трубы, то есть одна в другой, но при этом они меду собой не связаны. А чистый воздух, всасываемый с улицы, оставляется  помещение без подкачки, то есть автоматически, за счет разницы температур. При этом нет недостатка в кислороде в самом помещении, поскольку он не забирается для поддержания процесса горения.

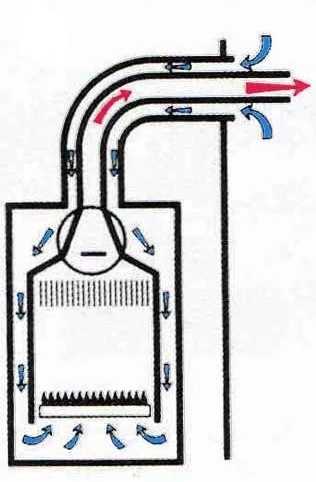

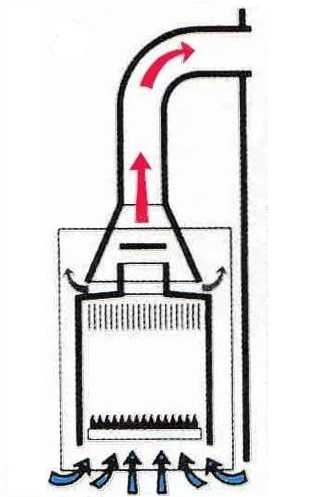

Движение холодного воздуха и нагретого дыма в этой трубе происходит на основе принципа «противотока». Ведь если разогретый воздух поднимается и выходит наружу, то на его место должен прийти более холодный, насыщенный кислородом.

Внимание: Как и всякого другого дымохода, у него должно быть важное дополнение –  возможность очистки и емкость для конденсата.

Схема работы и основные достоинства коаксиального дымохода

Коаксиальные дымоходы используются в работе:

  • газовых котлов;
  • котлов на мазуте и другом жидком топливе;
  • твердотопливных котлов;
  • универсальных котлов;
  • комбинированного отопления.

Продуманная система подачи воздуха и дымоотведения имеет немало преимуществ относительно традиционных дымоходов. Коаксиальный дымоход для газового котла - именно тот случай, когда можно гарантировать полное сгорание топлива, которое находится в топке.  При этом он полностью изолирован от жилого помещения, словно отопительное оборудование работает где-то в другом месте. Это позволяет использовать его в доме без стен, где зонирование весьма условное, а площадь внушительная. К тому же нет никаких условий для образования угарного газа, то есть полная безопасность в этом отношении.

Коаксиальный дымоход, встроенный в газовый котел, увеличивает его производительность, то есть КПД намного выше, чем у аналогов. Это благодаря прогреванию свежего воздуха, проходящего между стенками дымохода. То есть, меньше тепла уходит на прогревание входящего воздуха, а топливо сгорает целиком, благодаря достаточному количеству приходящего кислорода. Однако для эффективной работы системы отопления важно соблюдать требования к установке коаксиальных дымоходов, указанных в инструкции.

Приток свежего воздуха даже в самые холодные зимние ночи, проходя по двойному дымоходу, не дает резкого снижения температуры. К тому же двойная емкость дымохода сохраняет  стены деревянного сруба от перегрева, и нет необходимости в повышенной изоляции для пожарной безопасности. Прогревание внешнего воздуха по пути к котлу в дымоходе немного снижает  температуру дыма, стимулируя нормальную тягу, то есть не дает теплу слишком быстро улетучиваться.

Нет необходимости делать длинную систему дымоотведения,  поэтому выводное отверстие коаксиального дымохода у газового котла часто можно увидеть в стене дома, а не над верхней точкой крышей. При этом рекомендуемая длина этого типа дымохода колеблется в пределах 3м, то есть может работать на том же этаже, где установлен котел. Стоит также упомянуть еще одно преимущество – оптимальные расходы на дымоход, который короче обычного.

Коаксиальные дымоходы чем-то напоминают самообслуживающиеся системы, где все процессы продуманы и  автоматизированы. Это оборудование способно не только увеличивать коэффициент полезной работы котла, но и самостоятельно обеспечивать высокую противопожарную и экологическую безопасность. Уникальность дымоходов этого типа также и в том, что оно устанавливаются:

  • горизонтально;
  • вертикально.

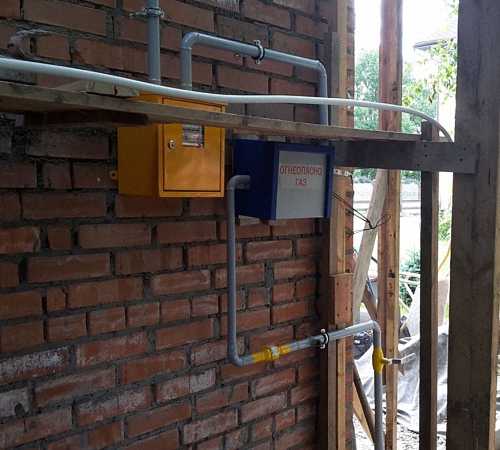

Подготовка и сборка дымохода

Перед тем как установить коаксиальный дымоход, важно обратить внимание на определенные параметры, совершая покупку такого оборудования. Для этого важно соотнести сечение выводного отверстия газового (или другого) котла и коаксиального дымохода. Эти размеры должны быть указаны в инструкции, поэтому не так сложно выбрать именно то, что идеально подходит, тем более что вариантов немного.

Внимание: Если в инструкции указаны не все параметры, которые интересуют, то дымоход следует выбирать, исходя их ваших условий, включая предполагаемую длину трубы.

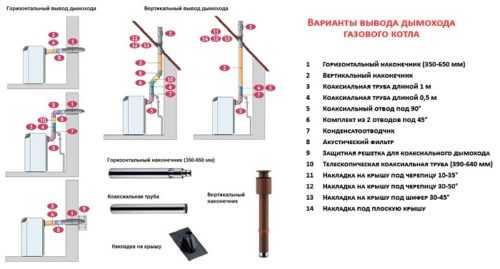

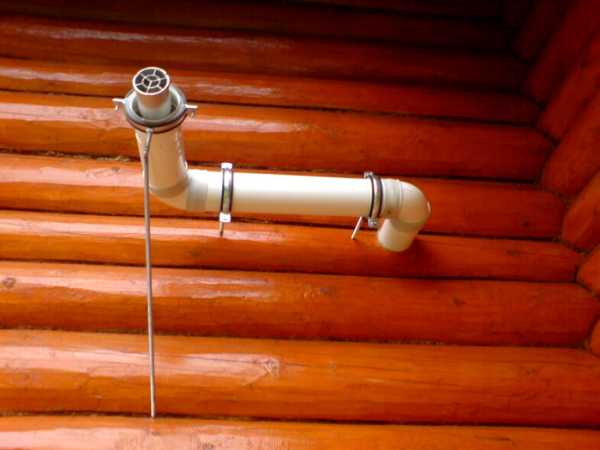

Есть 2 варианта установки:

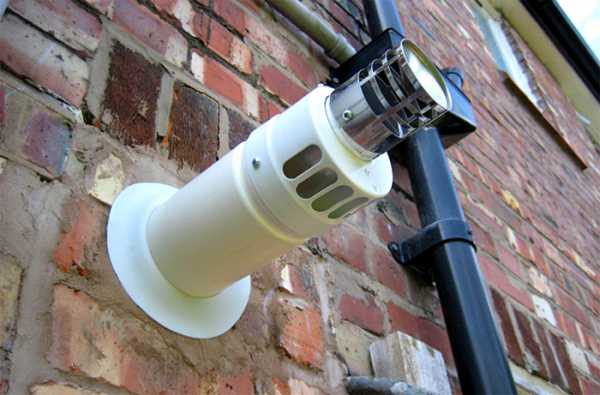

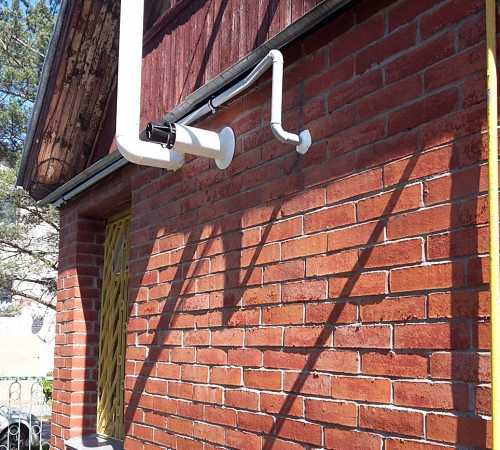

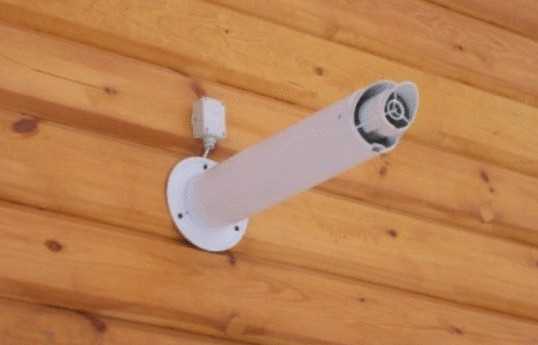

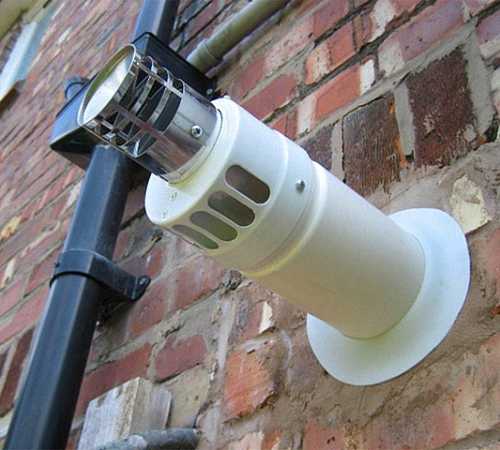

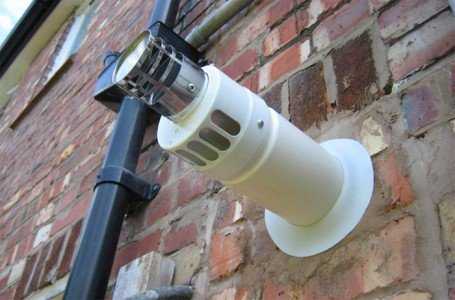

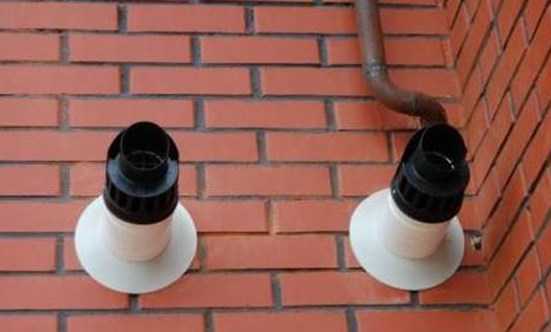

  • дымоход через стену горизонтально выводится наружу;

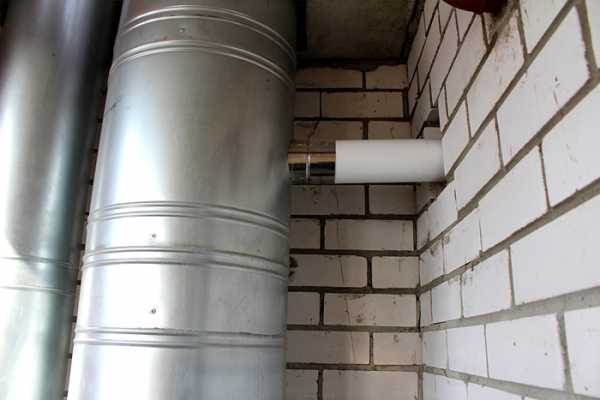

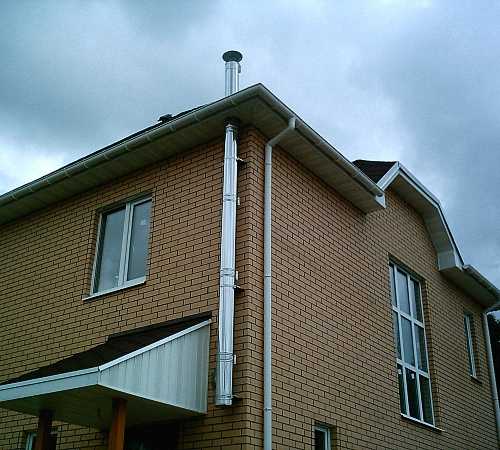

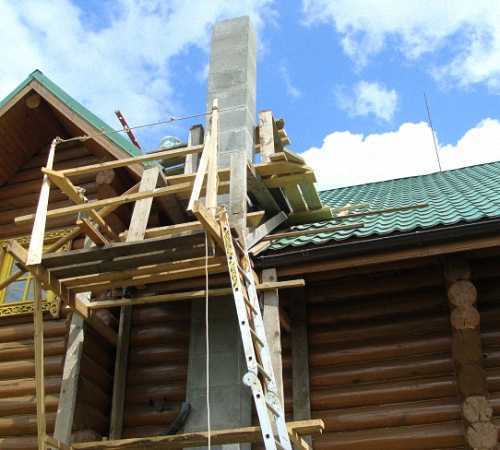

  • труба выводится в подготовленный дымоход или вентиляционную шахту.

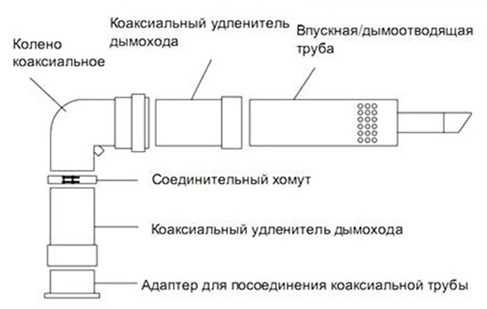

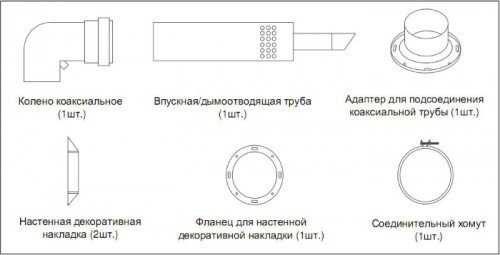

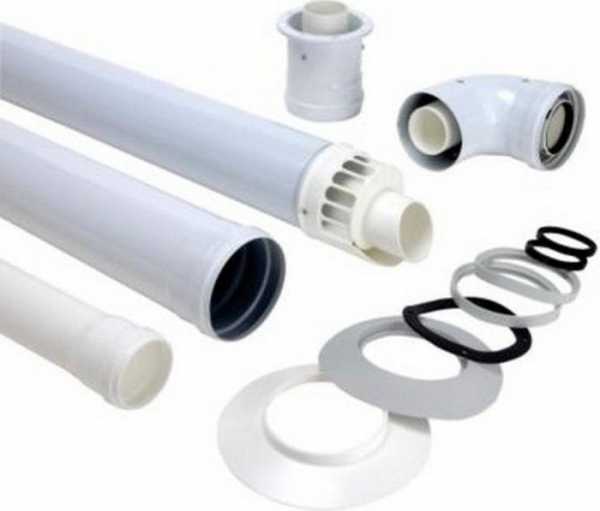

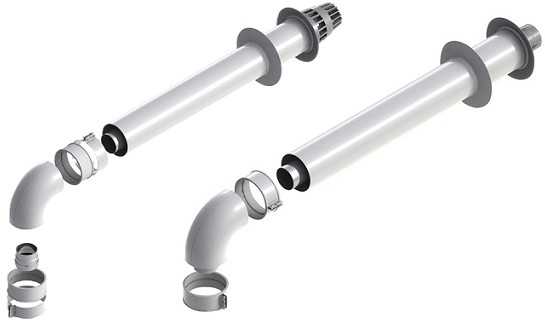

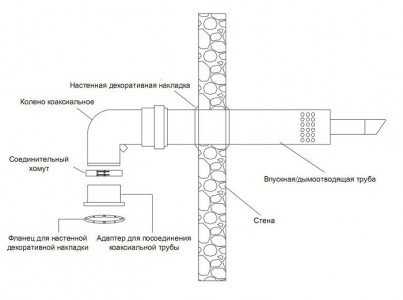

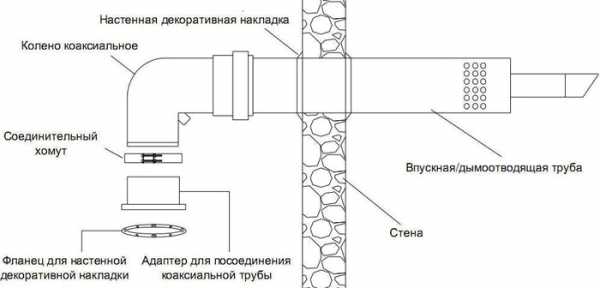

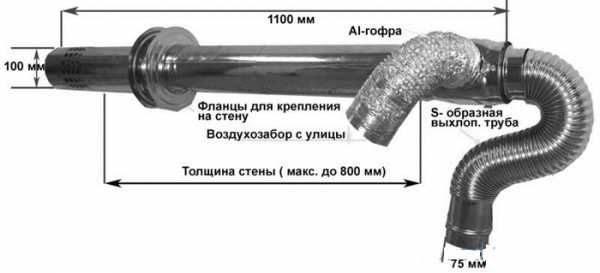

Еще до того, как начать сборку и монтаж коаксиального дымохода, важно проверить его комплектность, чтобы все запчасти можно было поставить на свое место:

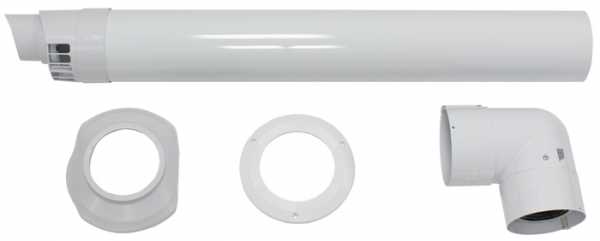

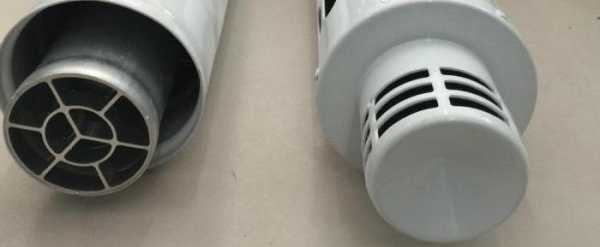

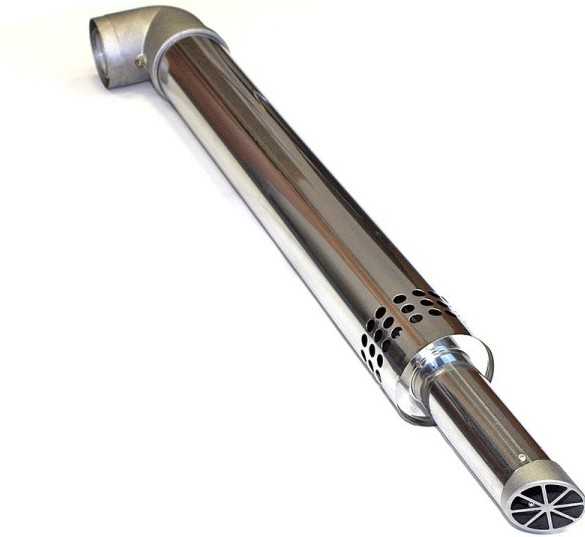

  • входная и дымоотводная труба;

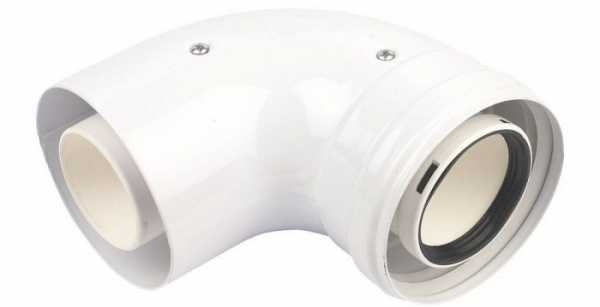

  • коаксиальное колено;
  • соединительный хомут;
  • адаптер для монтажа коаксиального дымоотвода;
  • фланец под настенную декоративную накладку;
  • 2 декоративные накладки, закрывающие отверстие в стене.

Важно знать, что:

  • дымоход данного типа должен правильно крепиться к котлу;
  • все, что может мешать полноценной работе дымохода, нужно удалить или вынести из помещения (например, легковоспламеняющиеся смеси), а снаружи в его воздухозаборник не должен попадать снег, падающие листья и пр.;
  • все размеры дымохода и выводного отверстия котла должны полностью совпадать, согласно инструкции.

Совет: Поскольку конструкция дымохода позволяет выводить  дымоход наружу не очень высоко, в регионах, где может выпадать много снега, отверстие газохода должно возвышаться на достаточной высоте над поверхностью земли.

Место расположения отверстия для коаксиальной трубы

При установке коаксиального дымохода важно правильно определить и наметить место выхода трубы через отверстие в стене, например,  выше котла примерно на 1,5 м. При этом диаметр отверстия колеблется в пределах 110 - 125 мм, соответственно его сечению. Выходящий из помещения коаксиальный дымоход монтируют с небольшим наклоном вниз, чтобы удалять конденсат.

Внимание: Края трубы острые, поэтому установку лучше делать в рабочих рукавицах, чтобы не поранится! Все работы делать в дневное время и при хорошем освещении.

Совет: Не забудьте, что установка дымохода завершается монтажом и закреплением декоративной накладки, которая идет в комплекте – будьте внимательны, чтобы не было «лишних» запчастей.

Перед монтажом коаксиального дымохода своими руками, то есть без помощи специалистов, стоит начертить предварительную схему прокладывания дымохода, исходя их ваших условий. Иногда требуется закупить дополнительные запчасти или комплектующие, например, для наращивания длины труб и хомутов для их стыка.



Внимание: Избегайте подделок, где нет гарантии качества и совпадения комплектующих!

Если подключение коаксиального дымохода самостоятельно вызывает какие-либо сомнения, то лучше не рисковать, а доверить это специалистам. Без дополнительных услуг, в целях экономии, можно ограничиться только оформлением в стене соответствующего отверстия для дымохода. Нередко новичку сложно разобраться с установкой ревизионного люка и системой отведения конденсата.

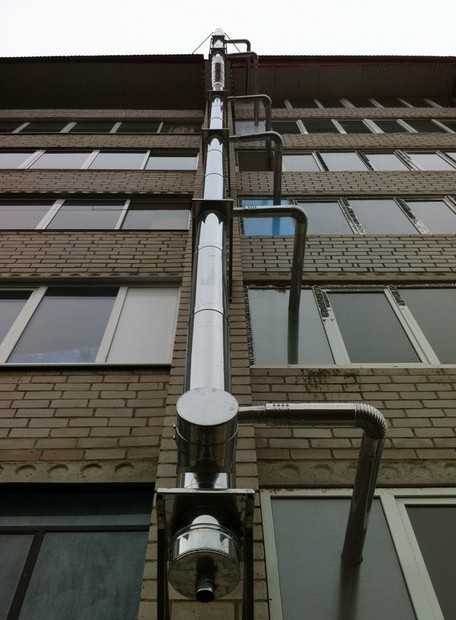

Сегодня в многоквартирные дома также ставят коллективные коаксиальные дымоходы, но они эффективно работают только при  продуманной системе установки, заложенной в проекте изначально. Этим могут заниматься только специалисты.

При самостоятельной сборке и установке этой разновидности дымоходов не стоит переживать за неожиданные сложности – коаксиальный дымоход собирается по инструкции, подобно обычному детскому конструктору. Все детали, при наличии полного комплекта и соблюдении рекомендаций, легко собираются в единое изделие. То есть, собираем дымоотвод с  воздухозаборником и вставляем в просверленное в стене отверстие, крепим на саморезы кожух и закрываем декоративными накладками. Однако тут не столько сложен процесс монтажа, намного важнее, насколько точно он подключен к отопительному оборудованию. Если что-то не понятно, стоит посмотреть коаксиальный дымоход – видео, которое находится в конце статьи.

Возможные ошибки

Среди ошибок, допускаемых во время установки коаксиального  дымохода, обычно происходят такие недоработки:

  • непрочно закреплена труба в стене здания;
  • недостаток теплоизоляции между деревянной стеной и дымоходом;
  • утечка дыма из-за недостаточной герметичности при соединении звеньев.

Совет: Декоративные накладки можно подобрать отдельно, по цвету стен, чтобы это выглядело наиболее эстетично.

strport.ru

Коаксиальный дымоход для газового котла: конструкция и монтаж

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

В современных устройствах отопления могут использоваться различные элементы. Их состав зависит от разновидности теплоносителей и способа нагрева. Обязательной составляющей подобных установок является дымоход, отвечающий за  отвод дыма и прочих продуктов сгорания из помещения. Давайте разберемся, что это такое — коаксиальный дымоход для газового котла и в чем его преимущества. При грамотной установке подобная конструкция не только избавляет от гари и дыма, но и обеспечивает приток свежего воздуха.

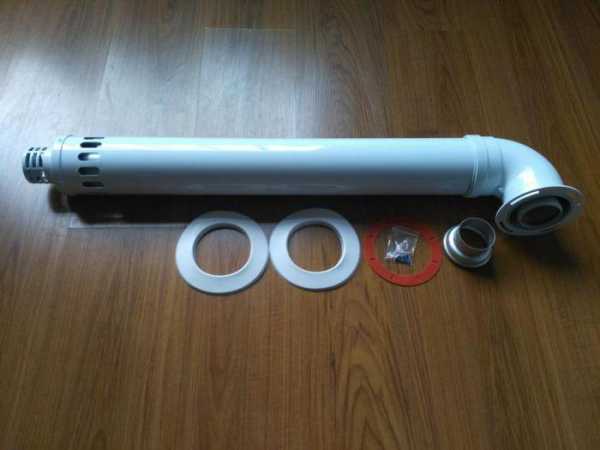

Так выглядит конструкция для отвода продуктов сгорания

Содержание статьи

Что из себя представляет коаксиальный дымоход для газового котла?

Конструкция коаксиального дымохода для газового котла не так сложна. Она состоит из двух труб различного диаметра, которые устанавливаются друг в друга. При этом между стенками оставляется просвет в несколько сантиметров.

Крепление для коаксиальной установки

Подобные дымоходы бывают двух типов:

  • коллективные конструкции производятся только в промышленных условиях и монтируются только на этапе строительных работ. Устройство предполагает наличие теплоизолирующих компонентов;
  • индивидуальные варианты используются в быту и могут подсоединяться только к одному отопительному агрегату.

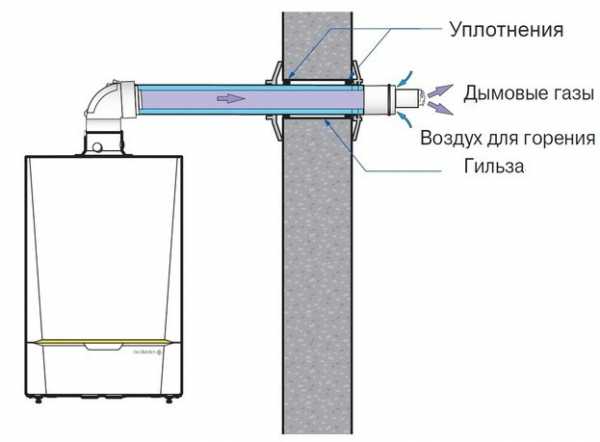

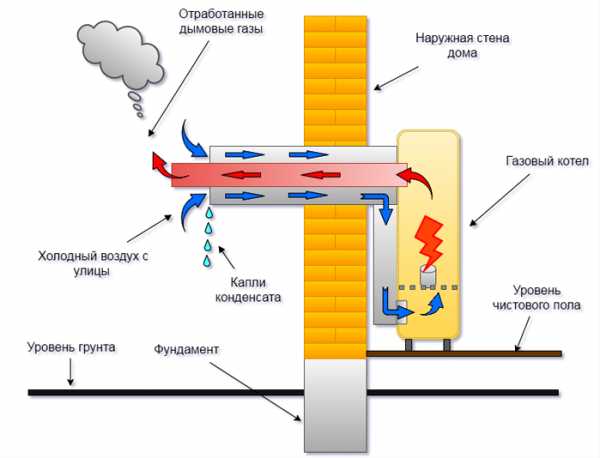

На схеме показано как работает подобная конструкция

Работает коаксиальная установка так: по внешней магистрали воздух забирается с улицы, далее он перемещается по трубам и нагревается. Воздух подается в топку уже прогретым, что позволяет понизить расход газа. По каналу изнутри выводится дым. В определенных устройствах предусмотрена система утепления. Чтобы дымоходная конструкция работала правильно, следует  проводить качественную сборку. При этом включаются узлы безопасности.

Принцип работы системы

Для агрегатов с камерами закрытого типа подойдут дымоходы, длина которых не более двух метров. Это предотвратит от появления завихрений.

Полезная информация! Коаксиальный вариант можно установить даже в деревянном здании, так как он отлично защищен от возгораний.

Статья по теме:

Газовый настенный двухконтурный котел с закрытой камерой сгорания. А знаете ли Вы, чем так хороша данная техника? В данном обзоре мы с вами рассмотрим все преимущества и недостатки, а также секреты выбора этого типа котлов

Расположение коаксиальной дымоходной системы

Чаще всего установка коаксиального дымохода производится при помощи прямого прохождения через стену. В некоторых случаях применяется прохождение устройства через кровлю или через перекрытия. Лучшее расположение для подобной конструкции — горизонтальное. Если обогреватель находится в труднодоступном месте, то воздуховод выводится с применением вертикальных участков.

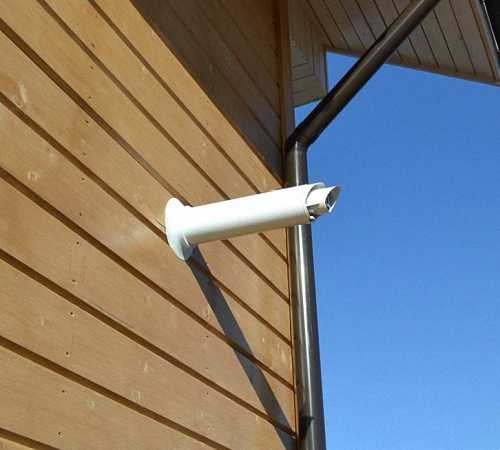

Установка конструкции через стену

Подобные магистрали идеально подходят для парапетного оборудования и конвекторов. Может применяться система коаксиального типа с горелкой. Стальные дымоходы подходят для двухконтурных и одноконтурных агрегатов. При производстве труб применяется нержавеющая сталь, алюминий или пластик.

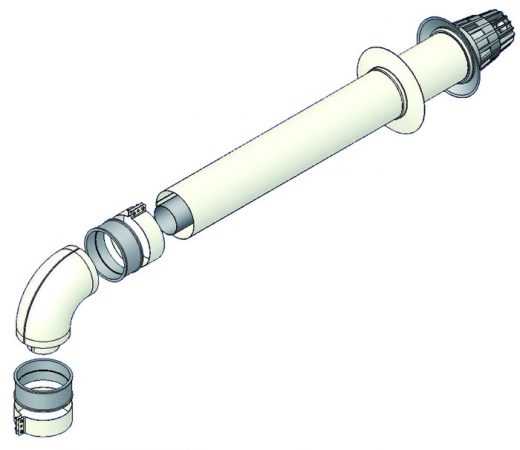

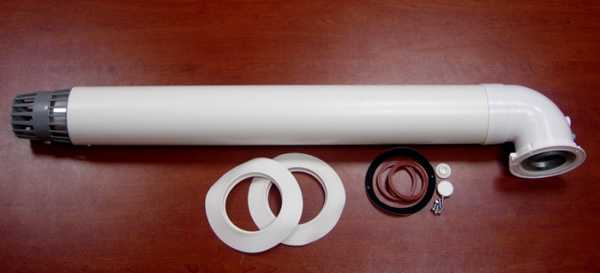

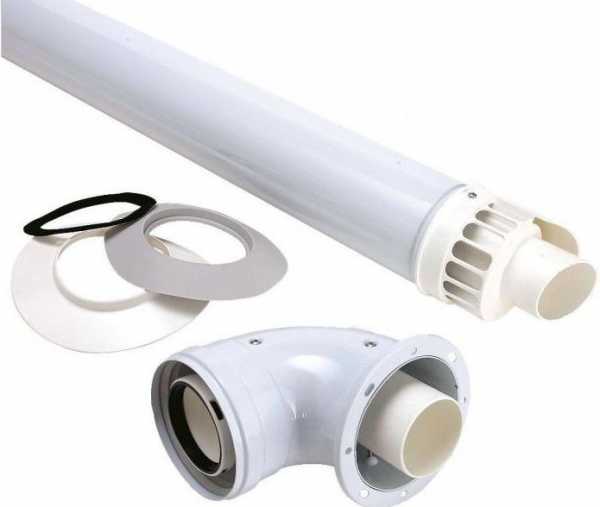

Комплектация для дымохода

К сведению! При подборе труб под газовое оборудование, необходимо учитывать, что для отдельных отопительных приборов подходят только конструкции, изготовленные тем же производителем, что и основные агрегаты.

Статья по теме:

Газовые котлы отопления настенные двухконтурные. В статье рассмотрим конструктивные особенности конструкции, средние цены, отзывы покупателей и секреты правильного выбора данного типа котлов.

Состав коаксиальной трубы к газовому котлу

Коаксиальный дымоход для газового котла содержит такие элементы:

  • прямые трубы применялись для формирования дымохода;
  • в качестве соединяющих деталей применяется поворотный элемент или тройник. С их помощью монтируются к котлу прямые части устройства;
  • специальный участок для выполнения работ по обслуживанию;
  • емкость для накопления конденсата;
  • верхняя часть конструкции, использующаяся для защиты контуров установки.

Составляющие элементы установки

Для изготовления  установки применяется кислотоустойчивая нержавеющая сталь, способная выдерживать значительные повышения температуры. Дымоходы бывают такие:

  • трубы без утепления имеют простое устройство. Подобную конструкцию нужно дополнительно утеплять, чтобы уменьшить выпадающий конденсат;
  • трубы с утеплением применяются для вертикальных конструкций. Утепленные магистрали имеют превосходные аэродинамические характеристики.

Вариант с утеплением

Важная информация! Многие производители котлов советуют монтировать коаксиальное оборудование с уклоном к отопительному агрегату.

Зачем нужна коаксиальная установка?

Важнейшим достоинством напольного газового котла с коаксиальным дымоходом считается то, что потоки свежего воздуха позволяет поддерживать процесс горения. При монтировании такого устройства, вы не будете иметь проблем с лишней засушливостью в помещении. Кроме того, вам не придется часто проветривать комнаты.

Конструкция для больших производств

Воздух, проходящий по контуру установки, прогревается, тем самым улучшая процесс горения. Это способствует большей эффективности оборудования. Из-за постоянного притока воздуха – газ в топочной камере полностью сжигается, что повышает кпд системы. Коаксиальная магистраль имеет не такую высокую температуру поверхности, как традиционный дымоход.

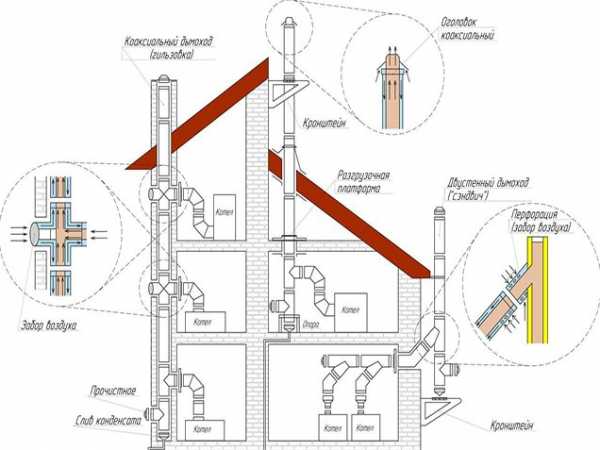

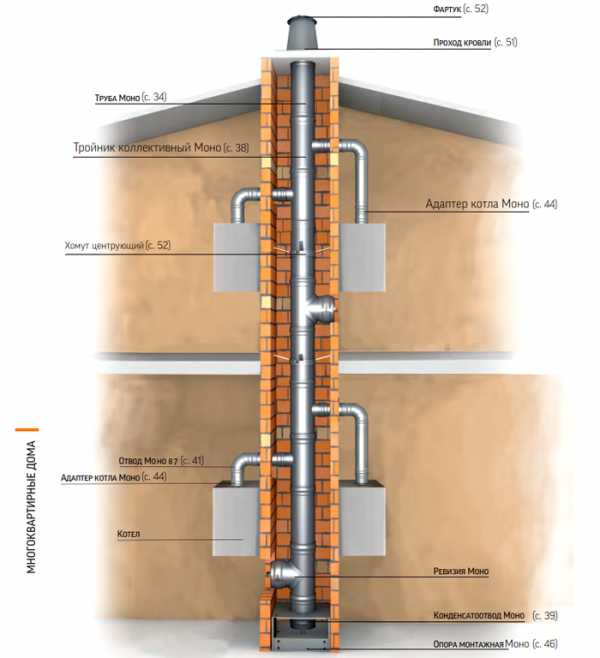

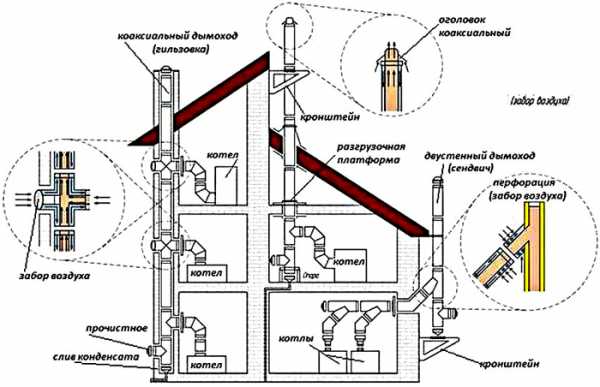

Схема для многоэтажного здания

К сведению! Подобрать дымоход коаксиального типа можно к каждой отопительной конструкции. Существуют трубы различного диаметра и из различных типов материала. Такое устройство запросто установит даже неподготовленный специалист.



Коаксиальный дымоход: требования к установке  и монтаж

Некоторые правила монтажа коаксиального дымохода помогут вам соорудить качественную отопительную систему. Особое значение имеет пошаговая инструкция:

  • убедитесь, что все элементы находятся на своих местах. Кроме комплекта труб должны быть соединительные детали и различные утеплители;
  • перед установкой нужно провести разметку, рассчитать все каналы дымохода и проделать все необходимые отверстия;
  • монтажа отопительного агрегата и дымохода производится одновременно;
  • выход размещается выше топочной камеры на полтора метра;
  • магистраль дымохода фиксируется к выходному патрубку при помощи хомута и пары болтов;
  • конструкция собирается по специальному проекту;
  • колена установки крепятся при помощи хомутов;
  • на выходящем участке дымохода создается небольшой уклон.

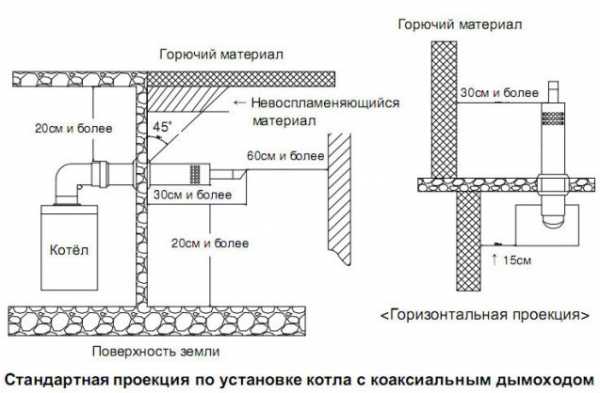

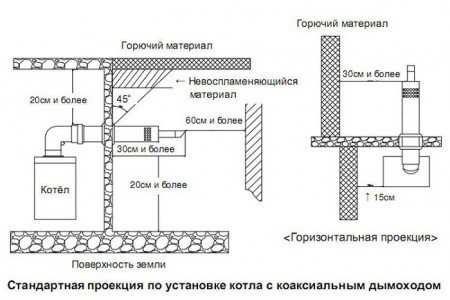

Правильная схема установки коаксиального устройства

Устройство дымохода через стену не требует специальных приспособлений и навыков. Подобная конструкция актуальна для построек с автономной отопительной системой.

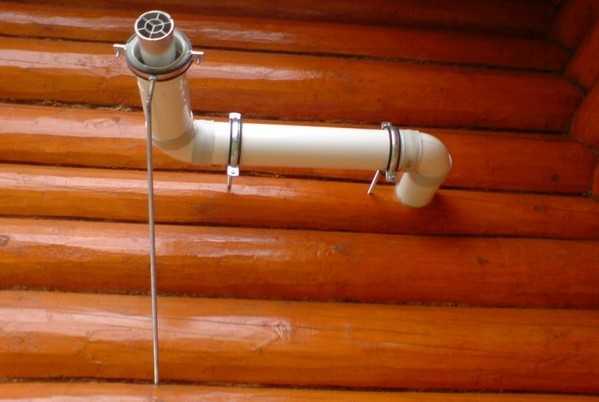

Вариант крепления дымоходной установки

Такие дымоходные элементы просты в монтаже, а также имеют высокий срок эксплуатации. Под воздействием низких температурных значений некоторые участки дымоотводной конструкции могут промерзать, что влияет на эффективность всей системы. Избежать таких ситуаций поможет утепление. При этом важно учитывать особенности специфического устройства, когда труба в трубе. Эффективным решением станет уменьшение сечения дымоходной установки. Можете попробовать сделать внутреннюю трубу покороче. Это предотвратит обледенение конденсата. Практикуется монтаж раздельных труб из стали. При этом одна будет забирать воздух, а вторая выводить продукты сгорания.

В таблице можно посмотреть цены на отдельные модели.

Решение об установке коаксиального дымохода даст хорошие результаты. А полезные рекомендации и применение инструкций поможет установить подобную конструкцию самостоятельно, без привлечения специалистов.

Коаксиальный дымоход для парапетного газового котла (видео)



ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка...

aquatic-home.ru

Коаксиальный дымоход для газового котла

Краткое содержание статьи:

За последние несколько лет стремительно меняются технологии и оборудование отопления индивидуальных жилых и не жилых помещений. Учитывая, что все большее число населенных пунктов подключают к централизованному газоснабжению, растет количество собственников жилья, перед которыми встает вопрос о выборе отопительного оборудования. И хотя первоначальные затраты на газовое отопление могут быть большими, они с лихвой окупаются в дальнейшем. Ассортимент водонагревателей огромен, но все они делятся на две большие группы:

  • с открытой камерой сгорания
  • с закрытой камерой сгорания
открытая камера сгорания закрытая камера сгорания

Наша статья сегодня об устройстве дымохода для газового котла. Мы расскажем о втором типе. Котлы с закрытой камерой сгорания обладают некоторыми преимуществами перед своими собратьями с открытой камерой. Главное заключается в полном исключении продуктов горения из атмосферы помещения с газовым оборудованием. Второй немаловажный фактор – отсутствие требования по принудительной вентиляции помещения.

Устройство коаксиального дымохода

Каким же образом это стало возможно? С приходом новых технологий в нашу жизнь вошел и коаксиальный дымоход. Для начала раскроем смысл слова коаксиальный. Термин в основном на слуху у радиоэлектронщиков. Знакомы с ним и те, кто самостоятельно ставил телевизионные или спутниковые антенны. Коаксиальный кабель — это кабель с двумя проводниками, один из которых идет внутри другого, отделяемый слоем изоляции.

Действительно, слово коаксиальный имеет смысл «сонаправленный». Схематически коаксиальный дымоход для газового котла устроен по такому принципу. Он представляет собой две трубы разного диаметра, вставленных друг в друга.По меньшей трубе, которая вставлена внутрь, происходит выведение продуктов горения. Через зазор между двумя трубами в котел подводится внешний воздух, что и обеспечивает процесс горения.Поступающий воздух, проходя по коаксиальному дымоходу, подогревается выходящими продуктами сгорания. Это приводит к более эффективному процессу сжигания топлива и к его значительной экономии, а так же к уменьшению выделения вредных продуктов горения, к повышению КПД системы отопления в целом. Неоспоримым преимуществом дымоходов данного типа является возможность либо полностью исключить теплоизоляцию дымохода, либо сильно ее уменьшить при прохождении стен, перегородок и перекрытий.Обусловлено это тем, что входящий воздух из внешнего контура, в свою очередь, охлаждает выходящие во внутреннем контуре продукты горения. Конечно, это возможно при определенных условиях – о них расскажем ниже.

Типы коаксиальных дымоходов

Коаксиальный дымоход для настенного газового котла имеет два типа строения: вертикальный и горизонтальный.Тип зависит от варианта размещения самого котла, а так же от наличия у котла функции создания принудительной тяги. Отсутствие такой возможности, практически однозначно приводит к необходимости установки вертикального коаксиального дымохода для газового котла. Чаще всего вертикальные дымоходы монтируются для коллективного пользования в домах.

Преимущества коаксиального дымохода

Коаксиальный дымоход для газового котла имеет ряд преимуществ:

  • удобен в обращении
  • практичен
  • не портит внешний вид здания

Но самым главным плюсом таких котлов является то, что при его использовании сжигается уличный воздух, а не воздух помещения, где установлено оборудование. Это формирует более удобный для человека микроклимат там, где установлен котел. Таким образом, упрощаются требования, предъявляемые к помещению «котельной» или комнаты для установки газового котла. Исключается необходимость принудительного проветривания помещения, что требуют Санитарные Нормы и Правила «Отопление, вентиляция и кондиционирование» указанные выше.

Монтаж коаксиального дымохода с соблюдением техники безопасности

Ниже приведена схема монтажа вертикальных коаксиальных дымоходов.

Использование коаксиальных дымоходов регламентируется нормами СНиП 2.04.08-87 и СНиП 2.04.05-91:

СНиП-2.04.08-87 СНиП-2.04.05-91

Использование перечисленных документов крайне желательно и при монтаже газового оборудования в частных, индивидуальных домовладениях. Помните, соблюдения этих норм и правил обеспечивает вашу безопасность.

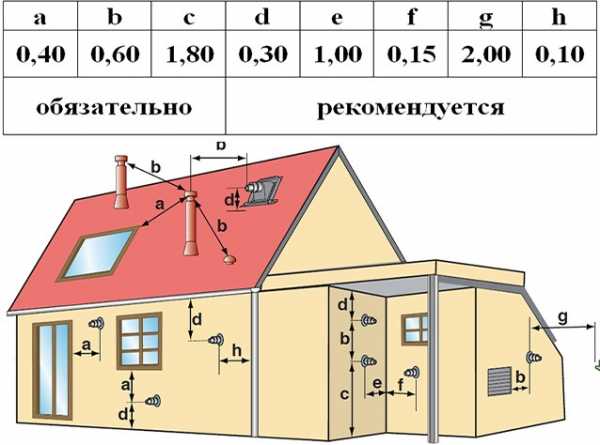

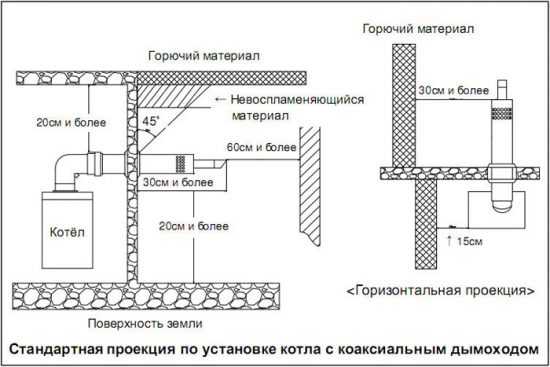

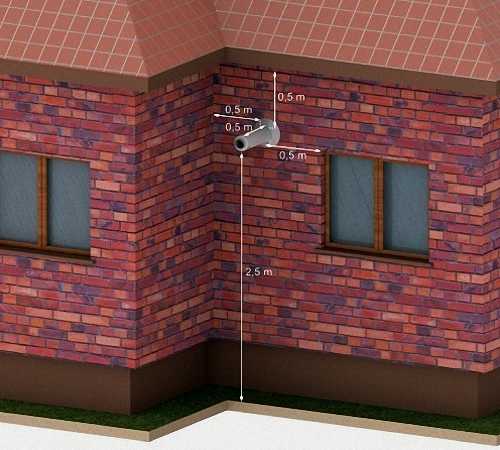

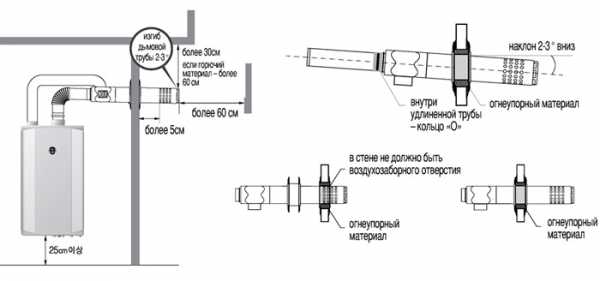

На следующем изображении указаны расстояния от выводимого на улицу коаксиального дымохода для соблюдения всех стандартов противопожарной безопасности.Расстояния рассчитаны исходя, в том числе, из удобства соседей. Выделяемые продукты сгорания обладают, хоть и небольшой, токсичностью и несколько повышенной температурой. Это может привести к дискомфорту окружающих людей и порче своего имущества и имущества соседей. На чертеже приведены расстояния, которые необходимо учитывать при монтаже коаксиального дымохода внутри помещения для безопасного его использования.Наиболее правильно монтаж дымохода производить одновременно с установкой газового котла. Сначала, необходимо серьезно продумать, куда будет выводиться дымоход. Не забывайте, что у трубы должно быть не более двух оборотов. Горизонтальный участок дымохода не должен в длину превышать одного метра. Вертикальный участок от котла до перехода на горизонталь не более полутора метров. Внимательно изучите чертеж – на нем указаны минимальные расстояния.

Необходимо обратить пристальное внимание на соединения всех труб и их герметичность, чтобы исключить попадание продуктов горения в непроветриваемое помещение. При монтаже категорически нельзя использовать герметики. Температура отводимых газов может достигать 250 градусов и не всякий герметик это выдержит. Для герметизации мест соединений используйте только специальные, поставляемые в комплекте с дымоходом вкладыши, фланцы, уплотнители.

Как бороться с конденсатом

При всех преимуществах коаксиальных дымоходов, у них есть и недостаток, который присущ всем металлическим дымоходам – накапливание конденсата. Для его устранения часто оконечный горизонтальный участок делают наклоненным в сторону улицы на 3-4 градуса, что позволяет конденсату стечь в низ. Мы считаем это не совсем правильным решением. На многих строительных форумах идет большой спор по поводу наклона горизонтального отрезка трубы и утилизации конденсата. Некоторые производители рекомендуют наклон в сторону котла — конденсат там будет дожигаться. Но на самом деле конденсат довольно токсичен и попадание его как в котел, так и в землю крайне нежелательно. А в случае коллективного использования дымохода — строго запрещено.Утилизацию конденсата производят с уведомлением санэпиднадзора в строго отведенном для этого месте и под пристальным контролем вышеуказанной организации. В случае использования коаксиального дымохода в индивидуальном порядке порядок утилизации лежит полностью на владельце. Вполне вероятно, что у представителей газовой службы возникнут вопросы по утилизации конденсата, поэтому необходимо продумать этот вопрос.

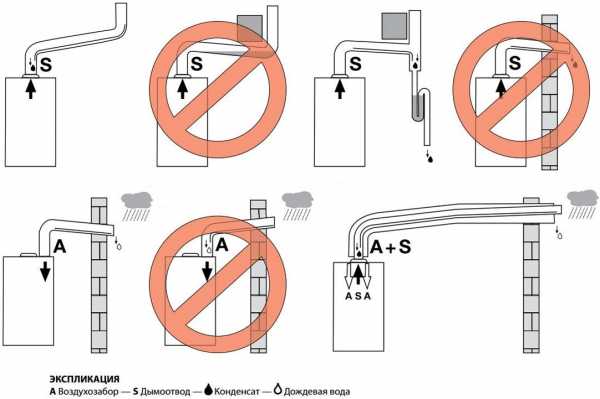

Наиболее правильным способом нам представляется установка «сифона», с последующим сливом конденсата в специальную емкость, и дальнейшую утилизацию в соответствии с нормами санэпиднадзора. Различные варианты способов недопущения скапливания конденсата в системе дымохода приведены на рисунке.Значительно уменьшить количество конденсата позволит дополнительное утепление дымохода, как это делается для дымоходов печей длительного горения. В этом случае используется дополнительный третий слой трубы с расположенным в ней утеплителем. К сожалению, в морозные дни даже такой способ не гарантирует отсутствие образования конденсата. Но в более теплые дни вероятность его образования будет уменьшена в разы.

Так же, к уменьшению конденсата приводит и уменьшение длины внешней, уличной трубы, так как выходящий дым не успеет охладиться до состояния выделения влаги. При этом обратите внимание, что длина внешней, уличной, трубы не должна быть меньше 60 сантиметров, положенных по правилам пожарной безопасности.

В любом случае, в морозы необходимо периодически осматривать коаксиальный дымоход на наличие сосулек и проверять, чтобы выходное отверстие не промерзло полностью. Таким образом, подача воздуха может быть перекрыта, что может привести к затуханию пламени в котле.

Это, пожалуй, единственный недостаток коаксиального дымохода. Разве что цена несколько выше, чем у традиционных дымоходов типа сендвич. Конечно, планируя установку коаксиального дымохода, мы рекомендуем остановиться на конструкциях из нержавеющей стали.Они долговечны, красиво выглядят и не портят внешний вид вашей внешней стены.

Для установки коаксиального дымохода обратитесь к профессионалам!

Несмотря на то, что конструкция коаксиального дымохода проста и надежна, мы рекомендуем доверить установку как горизонтального, так и вертикального типа профессионалам, обладающим опытом подключения газового оборудования. Они имеют в своем наборе необходимый комплект инструментов, в частности — анализатор газов, которым можно проверить герметичность соединения труб дымохода. Помните, неправильно установленные газовый котел и система дымоотведения являются прямой угрозой жизни не только вам, но и окружающим вас родным и близким людям.

Коаксиальный дымоход для газового котла was last modified: Апрель 11th, 2017 by paradeeva

pechnoeremeslo.ru

коаксиальная труба для газового настенного котла: установка, фото » SanDizain.ru

Эффективное и безопасное функционирование настенного газового котла невозможно без налаженного дымоотведения. И если раньше для этой цели нужно было обустраивать классический дымоход с вытяжкой, то сегодня в большинстве случаев достаточно коаксиальной трубы. Именно ее мы все чаще можем видеть в современных системах отопления. Чем же особенна такая вариация дымохода? Чтобы всесторонне разобраться в вопросе, рассмотрим сразу несколько важных моментов: строение, преимущества и основные нюансы установки коаксиальной трубы с пояснительными фото.

Строение и принцип работы

Конструктивно коаксиальный дымоход – это две очень простые на вид трубы разного диаметра, вставленные друг в друга. Длина рабочих патрубков также неодинакова – внутренний несколько короче внешнего. Для увеличения жесткости конструкции трубы соединены специальными перемычками – они же и предотвращают соприкосновения патрубков. Подобное строение дымохода дает возможность получить сразу два обособленных рабочих канала: внутренний патрубок – канал для вывода продуктов горения настенного газового котла; пространство между патрубками – канал для забора воздушных масс и их подачи в котел. Второй канал не менее важен, чем первый, так как именно воздух поддерживает горение в отопительном оборудовании.

Важно! Коаксиальная труба демонстрирует максимальную эффективность только при работе с газовыми котлами, оснащенными камерами сгорания закрытого типа, которые функционируют на принудительной тяге, так как именно вентиляторы дают возможность быстро отводить отработанный дым.

Плюсы коаксиального дымоотвода

Использование коаксиальной трубы предполагает целый ряд плюсов:

  • Горизонтальный монтаж. Чтобы установить трубу, не нужно пробивать крышу, как в случае с классическим дымоходом, – патрубки можно вывести через окно или стену.

Устройство коаксиального дымоотвода

  • Независимое функционирование. Коаксиальный дымоход не взаимодействует с воздухом в комнате, где смонтировано газовое оборудование: благодаря специальной двойной конструкции дымохода котел и не выжигает кислород этого помещения, и не выпускает в него угарный газ.
  • Увеличение КПД котла. Уличный воздух перед поступлением в камеру сгорания подогревается, так как получает тепло от внутреннего патрубка, по которому выходит наружу горячий дым, что в целом позволяет существенно увеличить эффективность работы отопительного оборудования.
  • Защита от возгорания. За счет того, что дымоход регулярно охлаждается уличным воздухом, обеспечивается высокая степень защиты труб от чрезмерного нагрева и последующего возгорания.
  • Универсальность. Так как для функционирования коаксиального дымохода не требуется обустраивать даже мини-котельную, его можно монтировать в любом помещении как частного дома, так и квартиры.

Требования к монтажу

Чтобы организовать надежный и безопасный дымоотвод, нужно придерживаться конкретного свода правил и норм монтажа коаксиальной трубы.

Во-первых, длина внешней горизонтальной трубы, которая непосредственно выходит на улицу, должна составлять не больше 1 м. В случае отсутствия вентилятора в котле потребуется задействование вертикальной выводящей трубы, которая будет соединять отопительный прибор с горизонтальным дымоходом, – ее длина не должна превышать 3-4 м.

Установка котла с дымоходом

Во-вторых, рабочее отверстие для дымохода должно размещаться на высоте не меньше 1,5 м над газовым котлом и 2 м – над землей. Расстояние от дверей, окон и вентиляционной решетки как сборку, так и сверху должно составлять не меньше 0,5 м.

Совет. Выход дымохода не рекомендуется обустраивать под окном, но если альтернативных вариантов нет, труба должна проходить ниже рамы окна на 1 м и больше.

В-третьих, чтобы обеспечить отвод конденсата, необходимо выдержать небольшой горизонтальный наклон трубы. Особое внимание нужно уделить вопросу стороны наклона дымохода. Традиционно считается, что трубы должны иметь наклон от газового котла – в данном случае конденсат, образующийся в результате охлаждения продуктов сгорания, будет самотеком выводиться наружу, то есть на улицу, не попадая в топку. Но такая схема оправдана лишь в теплое время года, а вот в случае сильных заморозков конденсат попросту будет замерзать на патрубке, даже не успевая с него стечь. Вот почему для перестраховки рекомендуется делать уклон в сторону газового котла. А чтобы образующийся конденсат не проникал в топку, следует использовать специальный конденсатосборник.

Установка коаксиальной трубы

Монтажа дымохода включает четыре основных этапа:

  • На стене, на которой установлен газовый котел, разметьте зону под выходное отверстие трубы. Диаметр рабочего отверстия делайте немного больше диаметра внешнего патрубка дымохода.
  • Изолируйте выходное отверстие любым негорючим утеплителем.

Установка коаксиальной трубы

  • Посредством присоединительного элемента, идущего в комплекте к коаксиальному устройству, подключите дымоход к газовому котлу. Если монтируется не только горизонтальная, но и вертикальная труба, соединяйте их с помощью поворотного колена – одна система дымоотведения должна включать не более двух поворотов. Для фиксации труб на поворотах и стыках используйте крепежные хомуты.

Важно! При подключении коаксиальной трубы нельзя применять разного рода герметизирующие составы и клеящие ленты.

  • Закрепите дымоход к стене с помощью кронштейнов.

Учтите, что на оголовок коаксиальной трубы нельзя монтировать никакие дополнительные элементы, вроде зонтиков или дефлекторов.

Без сомнений, коаксиальная труба – максимально практичное и надежное решение для отвода продуктов сгорания газового котла. Но все эти преимущества не станут для вас реальностью при халатной установке оборудования, так что, если хотите получить по-настоящему эффективную систему дымоотведения, которая прослужит вам не один год, четко следуйте инструкции и всем правилам монтажа.

Монтаж газового котла: видео

sandizain.ru

устройство, требования к установке. Дымоходы для газовых котлов :: SYL.ru

В качестве одной из составляющих комфорта и уюта в доме выступает тепло. Сегодня известно множество способов, с помощью которых можно обогреть жилье. Для многоквартирных зданий решение заключается в централизованном отоплении, тогда как владельцам частных домов приходится устанавливать котельное оборудование.

Такие приборы, которые работают с огнем, обязательно предполагают наличие дымоотводящего устройства. И если раньше использовались обычные трубы, то сегодня им на смену пришло более совершенное решение. Всё большее количество домовладельцев прибегает к монтажу коаксиальных дымоходов, которые обладают эффективностью.

Устройство коаксиальной трубы

Труба коаксиальная предусматривает наличие двух узлов, один из которых вставлен в другой. Конструкция имеет два контура, которые обладают разными диаметрами и располагаются по принципу русской матрешки. Внутри находится перемычка, которая исключает соприкосновение деталей.

Такое устройство монтируется в теплогенератор, который обладает закрытой камерой сгорания, к нему следует отнести газовый котел. Труба коаксиальная имеет такое устройство, что внутренняя труба используется для вывода продуктов сгорания на улицу, тогда как более внушительная по диаметру труба, которая располагается снаружи, применяется для подачи кислорода, необходимого для обеспечения горения.

Стандартный дымоход коаксиального типа имеет особое устройство, оно позволяет решать задачи, одна из которых гарантирует процесс горения, другая – обеспечивает поступление воздуха. Длина устройства не превышает 2 м. Обычно такие конструкции располагаются горизонтально, а выводятся наружу сквозь стену. Иногда встречается труба коаксиальная, которая выходит через кровлю и потолочное перекрытие.

Решение проблем

Конструкция описываемого дымохода позволяет ему работать по принципу, который отличается от обычного. Необходимый для горения кислород поступает в оборудование снаружи. Это исключает необходимость постоянного притока воздуха в помещение методом проветривания, что традиционно для обычных дымоотводящих каналов. Помимо прочего, довольно успешно решается еще несколько проблем, которые свойственны традиционным дымоходам, среди них:

  • сокращение тепловых потерь;
  • снижение риска возгорания;
  • высокий коэффициент полезного действия;
  • протекание процесса сгорания в закрытой камере;
  • экономия места;
  • возможность выбора дымохода из широкого ассортимента.

Дополнительно о преимуществах дымохода для газового котельного оборудования

Труба коаксиальная позволяет снижать тепловые потери за счет того, что поступающий снаружи воздух нагревается от отводящей внутренней горячей трубы, в результате чего удается добиться более высокого коэффициента полезного действия. Риск возгорания минимизирован, это особенно касается участков, которые соприкасаются с отводящим каналом и легковоспламеняющимися поверхностями, ведь внутренняя труба охлаждается до безопасной температуры, когда она отдает тепло той, что располагается снаружи.

Такие дымоходы для газовых котлов обеспечивают полное сжигание топлива, а несгоревшие частицы не выбрасываются наружу и не загрязняют атмосферу. Оборудование, оснащенное коаксиальным дымоходом, отличается экологичностью. Благодаря тому что процессы по типу сгорания, отвода газов и поступления кислорода происходят в закрытой камере, работа оборудования становится более безопасной для человека, продукты сгорания, которые могли бы представлять опасность для здоровья, больше не попадают в помещение. Это указывает еще и на то, что устройство системы вентиляции не требуется.

Дымоходы для газовых котлов имеют достаточно компактные размеры, это дополнительно экономит место. Посетив магазин, вы сможете отыскать такие конструкции, которые представлены в широком ассортименте, определённые модели используются для систем, разных по мощности.

Требования к установке

На сегодняшний день известно два способа, по которым может вестись установка коаксиального дымохода:

  • вертикальный;
  • горизонтальный.

Дымоотводящий канал будет иметь направление, которое определяется каждым котлом индивидуально. Важно учитывать, что горизонтальные конструкции предназначены исключительно для тех приборов, которые имеют принудительную вентиляцию. Если заглянуть в санитарные нормы и правила, то вы сможете узнать, что горизонтальный участок должен иметь ограниченную длину, максимальное ее значение не превышает 3 м. Но некоторые производители устанавливают другие ограничения для своей продукции. Поэтому перед проектированием сооружений необходимо ознакомиться с характеристиками устройства.

Ориентирование трубы и ее подсоединение

Труба газовая коаксиальная располагается вертикально, если нет возможности обустроить вывод канала через стену. Этот случай распространяется на небольшую ширину улицы или близкое расположение окон. Коаксиальный дымоход может ориентироваться и наклонно.

Монтажные работы следует начинать после того, как удастся правильно подобрать устройство. Если учитывать нормы монтажа внутреннего дымохода, то диаметр выхода не должен оказаться больше по сравнению с диаметром отводящего канала. Этот момент следует проконтролировать, сверяясь с данными паспорта дымохода, где вы сможете отыскать его диаметр.

Коаксиальные трубы для газовых котлов подсоединяются к оборудованию с помощью трубы, тройника или колена. Каждый последующий элемент должен фиксироваться к предыдущему таким образом, чтобы для отвода продуктов сгорания не создавалось препятствий.

Методика проведения работ

Перечень элементов, которые потребуются для осуществления монтажа, будет зависеть от того, где располагается выходной патрубок – наверху или сбоку. В первом случае дымоход вывести гораздо проще. Для второго варианта нужно задействовать горизонтальную конструкцию, выводимую с помощью модификаций и кронштейнов в вертикальное положение.

Для установки трубы нужно применить переходной узел. Хомуты закрепляются к другим элементам жестким способом. Использование переходника или удлинителей самодельного производства, подматывание лентой и нанесение герметика недопустимы, ведь эти варианты будут не только небезопасными, но и ненадежными.

Рекомендации по монтажу

При монтаже дымохода важно помнить, что выходной патрубок должен быть выше отопительного прибора на 1,5 м минимум. Выводы трубы должны иметь угол в 3 °, что станет обеспечивать беспрепятственный выход конденсата. Коаксиальный дымоход лучше всего располагать над поверхностью крыши в 1,5 м, в противном случае может произойти его засорение.

Если предполагается обустраивать довольно сложную систему, то общая длина должна составить 3 м. Установка коаксиальной трубы не должна предполагать присутствия более 2 колен. От ближайших окон до выходного патрубка следует обеспечить расстояние в 60 см, что касается расстояния до труб газоснабжения, то этот параметр должен составить 1/2 диаметра внешней трубы. Фрагменты сооружения должны прилегать друг к другу максимально плотно, если предстоит обвести дымоходом препятствия, то следует задействовать специальное колено с разными углами наклона. Можно использовать сразу два таких узла.

Обустройство ответственного участка

Наиболее ответственной зоной считается область крыши, здесь работы должны выполняться с учетом пожаробезопасности. Для этого используются изолирующие патрубки, а также негорючая изоляция. Между трубой и перекрытием необходимо оставить воздушную прослойку. Дымоотводящий канал не должен соприкасаться с предметами, для этого используются защитные кожухи.

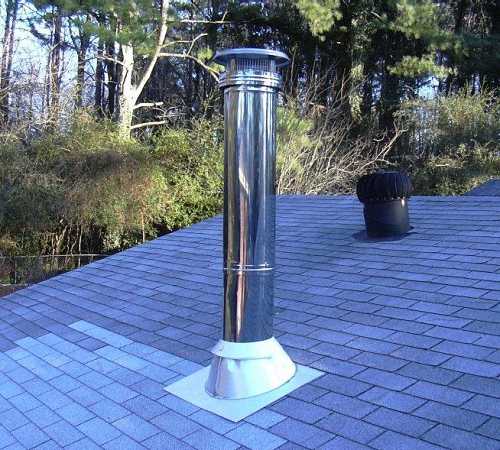

Если дымоход выводится через кровлю, то этот узел необходимо герметизировать, осуществив защиту фартуком, который должен закрывать место стыка. Когда вывод осуществляется через стену, нужно использовать негорючие материалы. Коаксиальный дымоход всегда должен оставаться холодным, эта особенность выступает одной из главных.

Замерзание дымохода

Достаточно часто владельцы котельного оборудования задаются вопросом о том, почему коаксиальная труба замерзает. В этом случае котельная может даже перестать функционировать. Для того чтобы избежать такой неприятности, важно при подключении котла стараться не игнорировать советы изготовителя. Нужно соблюсти длину трубы, ее месторасположение и уклон. Наличие вентилятора позволит освободить камеру от продуктов сгорания, он обеспечит разреженность, которая необходима для подсоса нового воздуха.

Коаксиальные комплекты отличаются еще и материалом изготовления, а также конструктивно, поэтому некоторые из них могут промерзать, тогда как другие функционируют нормально. Если вертикальная коаксиальная труба замерзла, то проблему можно решить частично, сняв заглушки, которые находятся в верхней части котла. Дымовые газы в этом случае будут выходить наружу, а воздух станет поступать из комнаты.

Заглушка должна быть установлена на прежнее место, как только лед растает. Ведь работать в таком режиме постоянно котел не сможет. Поломка агрегата неизбежна, если содержащиеся в воздухе частицы по типу кухонной пыли и копоти будут попадать в оборудование. Когда обледенение случается не столь часто, данный метод использовать вполне можно, а вот при регулярном обмерзании следует приобрести комплект "антилед".

Заключение

Коаксиальная труба 60/100 может быть вами приобретена за 1500 р. Она представляет собой активную конструкцию, которая способна улучшить экологические характеристики котла и его противопожарные свойства, одновременно повышая эффективность работы. Монтаж вы можете выполнить самостоятельно, однако если сомневаетесь в своих силах, то установку лучше доверить профессионалам.

www.syl.ru

Собираем коаксиальный дымоход для газового котла – обзор процесса

Как устроен коаксиальный дымоход для газового котла

https://www.youtube.com/watch?v=FvDeTdQzUcE

Проще говоря дымоход вставляют в трубу приточного клапана. В итоге воздух засасывается в камеру горения сквозь зазор между трубами, а угарный газ, водяной пар и прочие составляющие  выхлопа  котла отводятся по внутреннему каналу.

Подобным образом устроен и горизонтальный и вертикальный коаксиальный дымоход. Ведь ориентация центральной оси приточного и вентиляционного воздуховода не влияет на конструкционные особенности подобных дымоходов.

Сквозь коаксиальный воздуховод происходит и вентиляция камеры горения газа или жидкого топлива, и приток воздуха к горелке. При этом вентиляционный канал обустраивается внутри приточного воздуховода.

Комплект поставки коаксиального дымохода

Как правило, коаксиальные системы отвода продуктов горения входят в комплект поставки газовых котлов, а равно и нагревательных приборов, работающих на жидком топливе. Но если потребителя не удовлетворяет штатная система, то он может приобрести комплект коаксиального дымохода от стороннего производителя. Однако в состав такого комплекта в обязательном порядке должны входить следующие составляющие:

  • Колено – фитинг для соединения воздуховода и котла.
  • Коаксиальный воздуховод – канал для подкачки воздуха в топку, внутри которого находится изолированный трубопровод, отводящий продукты горения.
  • Адаптер дымохода – фитинг для обустройства точки прохода коаксиального воздуховода сквозь стену.
  • Хомуты и фланцы – фитинги для соединения составных частей дымохода.
  • Накладки – шайбы для декорирования точки прохода дымохода сквозь стену.

При этом большинство производителей газовых котлов категорически не рекомендуют использовать для отвода продуктов горения самодельные коаксиальные системы.  Ведь создать действительно работоспособный коаксиальный дымоход своими руками   практически не возможно – такой продукт  просто не может обеспечить равномерный приток воздуха в камеру горения. Кроме того, «самоделка» повышает риск отравления угарным газом практически на порядок.

Разновидности коаксиальных дымоходов

Несмотря на общую конструкционную схему и комплектацию сортамент коаксиальных дымоходов все же можно разделить на три группы, используя в качестве основы для классификации конструкционные материалы, из которых изготавливают воздуховоды и фитинги.

Подобная схема позволяет выделить из общего ряда следующие разновидности дымоходов:

  • Комплекты из оцинкованной стали – это самый дешевый вариант коаксиального дымохода. Однако срок службы такого изделия всего 5-6 лет. После чего конструкция теряет свою презентабельность (ржавеет), а затем и вовсе разрушается.
  • Комплект из нержавеющей стали – этот материал гарантирует и длительный период эксплуатации, и сохранение первоначального экстерьера. При этом «нержавеющие» дымоходы стоят не очень дорого. Но в случае коллективного или промышленного использования системы монтаж коаксиального дымохода из «нержавейки» не рекомендован – этот материал не выдержит высокой концентрации химически активных компонентов «выхлопа» нагревательного прибора.

  • Комплекты из кислотостойкой высоколегированной стали – этот материал выдержит самую высокую концентрацию химически активных продуктов сгорания. Однако такие дымоходы стоят недешево.

В итоге «оцинкованные» дымоходы подойдут только сторонникам бюджетных решений, «нержавеющие» комплекты устроят только владельцев бытовых котлов, а  промышленные и коммунальные системы обогрева придется комплектовать исключительно высоколегированными, кислотостойкими воздуховодами и фитингами.

Схема установки коаксиального дымохода

Если вы приобрели «штатный» коаксиальный дымоход – требования к установке подобной системы, а равно и схему монтажа такой конструкции, можно обнаружить в документации к нагревательному прибору. В «паспорте» котла или водогрейной колонки будет изложен порядок монтажа и указаны установочные размеры – расстояние до котла, диаметр прохода сквозь стену и прочее.

Покупатель  «постороннего»  дымохода таких подсказок не получит. Однако универсальность конструкции и стандартная схема комплектации позволяет сформулировать общие для всех коаксиальных дымоходов правила установки.  В итоге схема установки «штатной» или «посторонней» системы «вентиляции» топки котла выглядит следующим образом:

  • Перед тем как установить коаксиальный дымоход закрепите на опорной поверхности сам отопительный прибор. Причем настенные котлы следует закреплять на расстоянии 50-60 сантиметров от потолка. Расстояние от котла до стены, соседствующей с опорной поверхностью, не может быть меньше 15 сантиметров.  Напольные нагревательные приборы устанавливают на подиум, приподнимая над полом, поскольку вертикальный участок коаксиального воздуховода не может быть длиннее 300 сантиметров.

  • Далее необходимо пробить в стене отверстие для выхода дымохода за пределы дома. Идеальный вариант месторасположения отверстия – над котлом, прямо в опорной стене. Впрочем, отверстие можно пробить и в соседней стене, ближайшей к опорной поверхности. При этом расстояние от края отверстия до нулевой точки (до земли) не может быть меньше 200 сантиметров. Диаметр отверстия должен быть на 2-3 сантиметра больше внешнего диаметра коаксиального воздуховода. В финале этого этапа с внешней стороны стены крепится адаптер, фиксирующий горизонтальный участок дымохода.
  • Далее нужно ввести в отверстие горизонтальный участок дымохода. Можно со стороны улицы. Причем расстояние от торца внешнего участка дымохода до стены не должно превышать 60 сантиметров. В финале этапа изнутри и снаружи на дымоход надевают декоративные шайбы.

  • Следующий шаг – монтаж колена, которое устанавливают на дымоходный штуцер котла. Если нагревательный прибор установлен на пол или немного ниже пробитого  в стене отверстия, то на дымоходный штуцер придется установить вертикальный воздуховод и только затем отвод-колено, ось которого должна совпадать с центром отверстия. При этом было бы неплохо немного приподнять колено над осью отверстия, обеспечив уклон горизонтального участка для стекания конденсата из воздуховода на улицу. В итоге минимальное расстояние от горизонтального участка дымохода до корпуса котла не может быть меньше 25 сантиметров.
  • В финале необходимо зафиксировать вертикальный воздуховод или колено на дымоходном штуцере котла с помощью хомута. Далее мы фиксируем горизонтальный участок дымохода тем же хомутом и, уплотнив точку прохода воздуховода сквозь стену минеральной ватой или другим негорючим теплоизолятором, крепим к адаптеру декоративные накладки-шайбы.

Как видите: схема монтажа не отличается особой сложностью. Причем эту операцию можно начать с обустройства точки прохода дымохода сквозь стену, отложив монтаж котла напоследок. В этом случае вам не придется покупать дополнительные коаксиальные воздуховоды – горловину котла просто установят прямо под коленом дымохода.

Оцените статью: Поделитесь с друзьями!

grounde.ru

Коаксиальный дымоход – требования к установке своими руками

Всем известно, что работоспособность отопительных систем, в которых используется принцип сжигания топлива, невозможна без кислорода, поддерживающего горение и правильного отвода отработанных газов. Сегодня, для создания автономных отопительных систем, широчайшим спросом пользуется различное газовое оборудование. Оно компактно и безопасно, удобно в использовании, прекрасно автоматизировано и не требует постоянного вмешательства владельца в процесс работы.

Устройство и назначение коаксиального дымохода

Это устройство внешне больше напоминает мотоциклетную выхлопную трубу. На самом деле это специально разработанная конструкция, труба в трубе с разными диаметрами, которые вставлены одна внутрь другой и жестко закреплены между собой. По внутренней тубе выводятся продукты горения, а через пространство между внутренней и внешней трубой с камеру сгорания поступает необходимый для горения топлива воздух. Коаксиальный дымоход для газового котла решает сразу две основных задачи: вывода отработанных газов и подвода к устройству воздуха.

Такие дымоотводы изготавливают из труб круглого сечения, причем внутренняя чаще всего производится из алюминиевого сплава, а внешняя из стали, толщиной 1; 1,5 или 2 мм. Отношение внутреннего и внешнего диаметра для настенных и напольных отопительных приборов составляет 60 к 100 мм. Для конденсационных котлоагрегатов применяются дымоходы, с соотношением диаметров 80 к 125 мм.

Выделяют два типа коаксиальных дымоотводов: горизонтальный и вертикальный. Наиболее простой в монтаже, и соответственно, распространенной системой дымоотведения такого типа является горизонтальный дымоход. Вертикальный коаксиальный дымоход достаточно сложен в установке и поэтому используется в том случае, если горизонтальный монтаж невозможен или от отопительного прибора до уличной стены более 4 м.

к оглавлению ↑

Достоинства и недостатки

Как уже говорилось выше, такой тип системы дымоотведения используется только для газового оборудования с закрытой камерой сгорания, а именно:

  • Двухконтурные отопительные котлы настенного и напольного расположения с закрытой камерой сгорания.
  • Газовые водогрейные колонки.
  • Генераторы и конвекторы.

Основными достоинствами такой системы забора воздуха и дымоотведения являются:

  • Безопасность. В такой системы дымоотвода происходит теплообмен между уличным воздухом и отработанными газами, в результате чего снижается температура продуктов горения.
  • Нагрев воздуха, поступающего с улицы посредством контакта его через стенку трубы, значительно повышает КПД котла.
  • По коаксиальному дымоходу производится забор уличного воздуха, а не из помещения, благодаря чему не создается разряжение, которое препятствует нормальной работе котла и естественной циркуляции воздуха в помещении.
  • Простой монтаж и большое количество аксессуаров.
  • Существенная экономия внутреннего пространства.
  • Не используется кислород из помещения.

Наиболее привлекательным для использования дымоотводов такого типа являются многоквартирные дома, так как выброс угарного газа и продуктов горения топлива производится не в вентиляционную шахту, а непосредственно в атмосферу.

Недостатки у таких дымоотводов тоже есть, а именно: достаточно дорогостоящее утепление для предотвращения обмерзания оголовка дымоотвода. Возможность обмерзания оголовка трубы достаточно высока. Происходит это оттого, что температура исходящих газов слишком мала и не в состоянии растапливать наледь, образовавшуюся при выходе влажного воздуха. Последствия обледенения могут быть достаточно серьезными: ремонт горелок, камер сгорания и турбонаддува.

к оглавлению ↑

Схемы монтажа и требования к установке

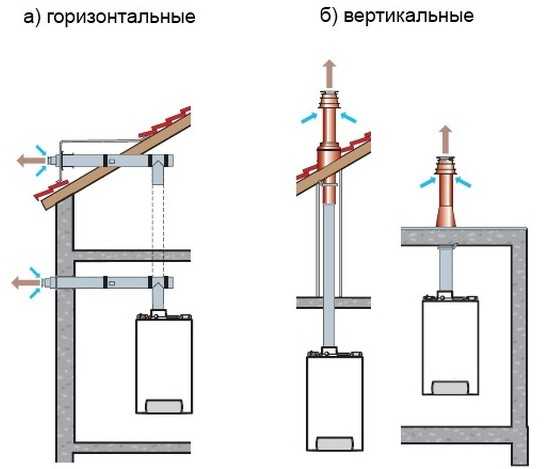

Как уже говорилось выше, существует две основные схемы монтажа коаксиального дымоотвода: вертикальная и горизонтальная. При монтаже следует придерживаться определенных правил установки коаксиального дымохода, регламентируемых СНиП 2.04.08–87; СНиП 2.04.05–91.3, а также сводом «Правил безопасности в газовом хозяйстве».

Суммарная длина коаксиального дымохода не может быть более чем 4 м. Если требуется большая длина системы дымоотведения, то следует использовать коаксиальный дымоход большего типоразмера.

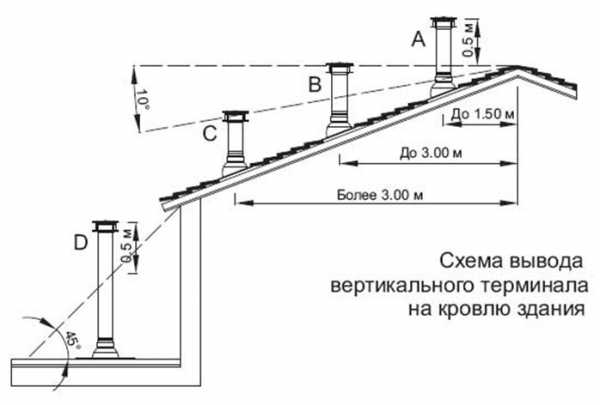

При вертикальном монтаже, дымоход проходит через потолочное перекрытие и крышу. Для того чтобы установить систему в вертикальном положении применяется специальный адаптер.

Следует учесть, что такой адаптер – приспособление не универсальное и каждый производитель выпускает это устройство строго для своего оборудования. Для достижения необходимой длины дымоотвода используются специальные удлинители.

Для обеспечения герметичности при проходе дымохода через кровлю и защиты его от атмосферных осадков используется приспособление под названием терминал.

При установке вертикальной системы дымоотведения следует руководствоваться правилами, которые регламентируют его высоту, в зависимости от расположения по отношению к коньку скатной крыши.

Чаще всего вертикальный коаксиальный дымоход монтируется в частных домах. Но есть еще один вариант вертикальной системы дымоотведения – коллективный, который предназначен для многоквартирных домов. Общий коаксиальный дымоход в многоквартирном доме делает пользование индивидуальными газовыми отопительными приборами полностью безопасным.

Горизонтальный вывод отработанных газов, чаще всего, используется для настенного отопительного оборудования. Горизонтальная схема подразумевает вывод дымоотвода через наружную стену на улицу.

При монтаже следует учитывать наклон дымохода в 2-3°, для предотвращения попадания конденсата в котлоагрегат.

Для прохода через стену применяется два типа приспособлений: базовый или горизонтальный. Отличием этих комплектов является только адаптер подключения к отопительному устройству. Если при проходе через стену следует обогнуть балку, арматуру и пр., то используются специальные отводы и колена.

к оглавлению ↑

Самостоятельный монтаж

Установить коаксиальный дымоход своими руками достаточно просто и сделать эту работу сможет любой домашний мастер с наличием элементарных навыков пользования электроинструментом.

Для выполнения работ вам потребуется комплект, в который входит: труба с фланцем, хомут, адаптер для подсоединения к котлоагрегату и коаксиальное колено. Если необходимо следует приобрести специальный удлинитель коаксиального дымохода.

  1. В необходимом месте сделайте отверстие в наружной стене. Следует учесть, что выход дымохода не должен располагаться к окну, ближе чем на 0,6 м.
  2. Подсоедините к котлоагрегату адаптер.
  3. К нему, с помощью обжимного хомута подсоедините непосредственно дымоотвод. Если требуется подвести конструкцию к стене, то используйте колено. Фиксируйте все обжимными хомутами.
  4. Выведите трубу через отверстие, предусмотрев уклон в сторону вывода 2-3 °.
  5. Заделайте щели монтажной пеной или минеральной ватой.
  6. Закройте место выхода трубы декоративной накладкой.

Следует учесть, что при каждом повороте дымохода на 90° уменьшается и максимальная длина коаксиального дымохода на 0,5 м.

ventilationpro.ru

.
