Особенности применения оборудования крепления скважин

В настоящее время нефть – практически незаменимый компонент, на основе которого производится множество продуктов, необходимых для жизни человека. Не зря нефть наряду с углем называют еще и «черным золотом».

Добыча нефти представляет собой очень сложный и трудоемкий процесс, требующий огромных усилий, знаний, опыта, а также техники. Глубина залежей нефти колеблется от нескольких метров до 5-6 километров. Как правило, перед началом добычи нефти, осуществляются ее поиски, разведка, и только потом сама разработка месторождений. Бурение скважин является неотъемлемой частью каждого этапа работы по выявлению и добычи нефти. Вид работ определяет тип скважины, которые классифицируются на:

Опорные;
Параметрические;
Структурные;
Поисковые;
Разведочные;
Эксплуатационные;
Нагнетательные;
Наблюдательные

Поговори об эксплуатационных скважинах, с помощью которых, собственно, и происходит добыча нефти.

Для того, чтобы обеспечить правильную работу скважины, следует соблюдать множество правил во время ее формирования, начиная от проектировки и заканчивая креплением ствола скважины.

Крепление скважин при бурении

Крепление скважины Крепление скважин является одним из наиболее важных процессов во время нефтедобычи, поскольку оно влияет на:

Работоспособность скважины;
Сроки работы скважины;
Прочность и герметичность канала, по которому будет поступать добываемый продукт от горизонта к дневной поверхности;
Защиту эксплуатационного канала от коррозии;
Прочность стенок скважины в местах, где породы недостаточно устойчивые;
Герметичность разделения всех проницаемых горизонтов друг от друга.

Крепление нефтяных скважин предполагает использование специальных колонн или же пакеров. Использование колонн является наиболее популярным способом, который позволяет сделать скважину прочной, долговечной, а также разобщить проницаемые горизонты. Такие колонны составляются из специальных труб, называемых обсадными.

Крепление скважин трубами

Обсадные трубы – это специальные трубы, изготавливаемые в промышленности с четкой целью ее применения, которая заключается в предотвращении обвалов недостаточно устойчивых пород в стенках разных скважин.

Итак, для того, чтобы закрепить скважину с помощью колонн, в скважину погружаются обсадные трубы, после чего цементируется затрубное пространство.

Благодаря наличию в скважине обсадных труб, скважина полностью защищена от сложных напряжений, а именно:

Внешнего давления, которое образуют горные породы;
Внутреннего давления, возникающего в результате течения по трубам рабочих агентов;
Продольного растяжения;
Изгиба, который может возникнуть под собственным весом;
Температурного удлинения, вероятность появления которого в некоторых случаях очень высока.

Все это испытывают именно трубы, тем самым, защищая скважину и обеспечивая ее целостность.

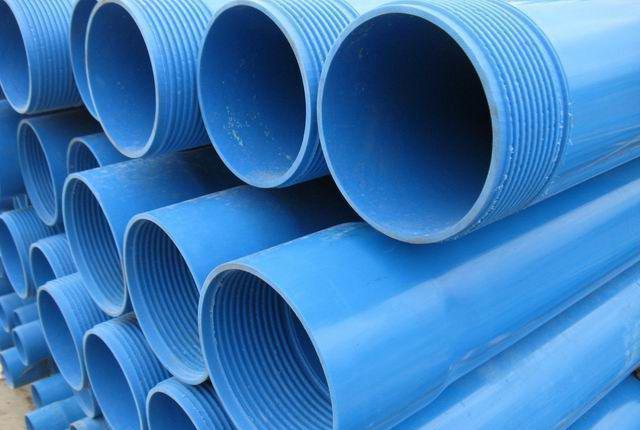

Обсадные трубы В настоящее время существует множество видов обсадных труб, которые отличаются между собой материалом изготовления, диаметром, длиной, способом соединения и т.д. Такое количество труб обусловлено их применением разных скважинах, с определенными целями эксплуатации. Однако, для нефтяных скважин необходимы очень прочные и долговечные трубы. Такие трубы производятся цельнотянутыми или цельнокатными. А соединяются они посредством муфт или сваркой. Длина обсадных труб колеблется в диапазоне от 6 до 13 метров.

Перед тем, как обсадные трубы будут погружены внутрь скважины, с применением каверномера устанавливается внутренний диаметр скважины, а также производится расчет объема цементного раствора, необходимого для цементации затрубного пространства.

Этот процесс является обязательным, так как именно благодаря качеству цементного раствора и его заливки будет определен успех в добыче полезного ископаемого. Ведь цементный раствор не только обеспечивает полную герметичность скважины, но и является отличной защитой труб от воздействия на них агрессивных сред, таких как соляные растворы и подземные воды. Когда процесс крепления скважины трубами полностью завершен, скважину оставляют «отдохнуть» на время от 16 до 24 часов. Это делается для того, чтобы цемент полностью застыл. Однако, скоростью застывания раствора можно управлять, применяя различные химические вещества. Так, время застывания можно либо увеличить, либо уменьшить.

Также очень важным моментом является тот факт, что во время приготовления цементного раствора для крепления скважин трубами не используется пресная вода. Это связано с тем, что цемент на пресной воде не обеспечивает надлежащей герметизации скважины в силу образования рыхлого пограничного слоя. Причиной образования такого слоя является взаимодействие избытка пресной воды в растворе с породами. Гораздо более высокое качество взаимодействия цемента с глиной, например, обеспечивается насыщенным водным раствором соли.

Во время крепления ствола скважины с помощью труб, используется достаточно концентрированный раствор поваренной соли с целью промывки скважин перед цементацией, а также во время продавки цемента. В последнем случае, для правильного распределения цемента в затрубном пространстве, скорость подаваемого насыщенного раствора соли должна составлять минимум 1,2 м/сек.

Скважина перед началом эксплуатации. Испытание

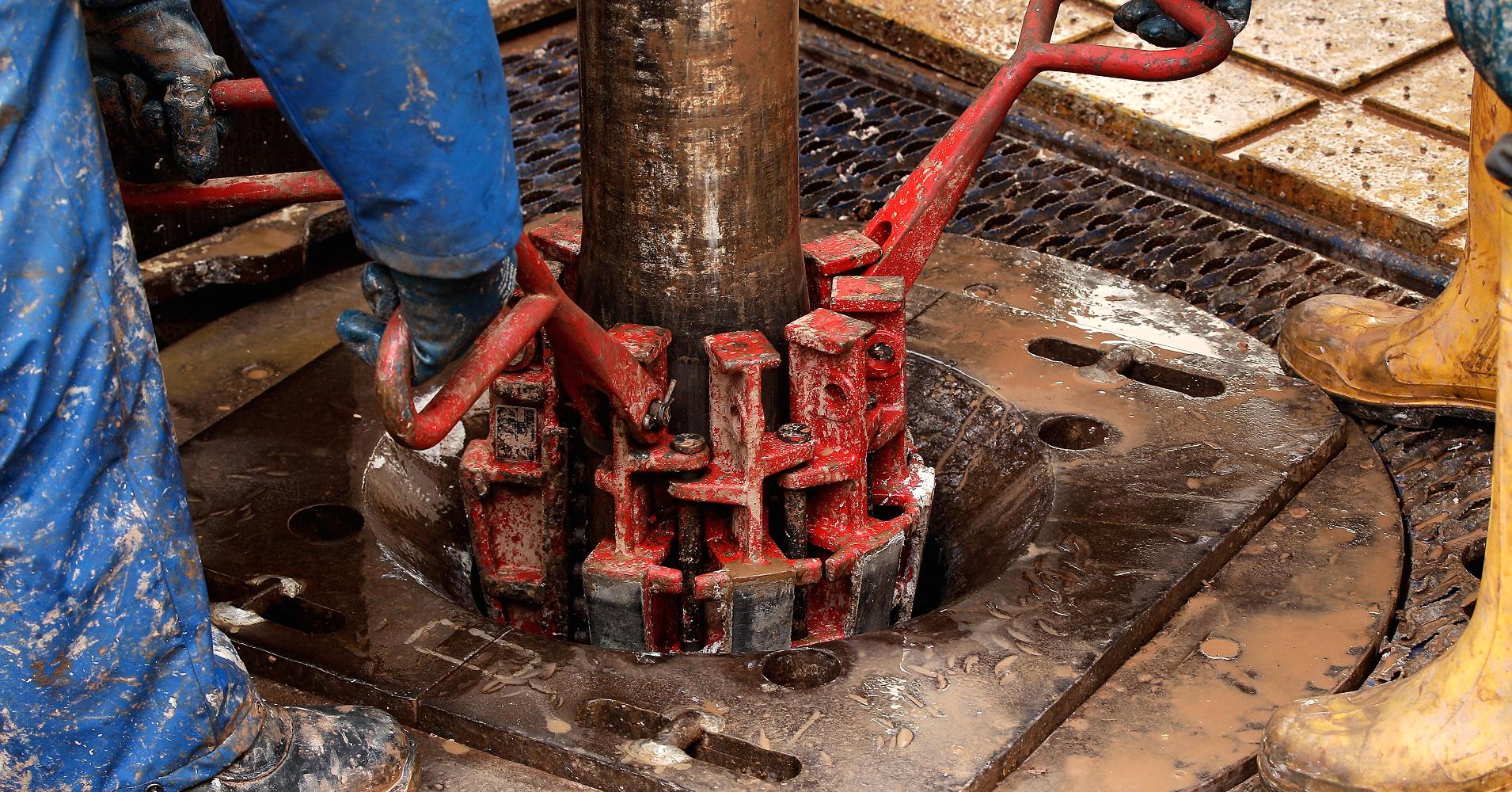

Испытание нефтяных скважин Крепление ствола скважины считается завершенным только после испытания скважины, которое предполагает проведение двух этапов.

Проведение первого этапа осуществляется сразу после застывания цементного раствора. Если скважина не глубокая, то испытание колонны происходит под давлением в 2-3 раза большем, чем давление, которое имеет рабочий агент непосредственно во время разработки. Проверка на прочность глубоких скважин осуществляется при давлении 600-1000 МПа.

Второй этап испытания нефтяных скважин в трубе и под колонной обсадных труб после того, как цементный башмак разбурен. В данном случае для испытания оптимальным давлением является такое, которое равно двойному давлению рабочего агента.

Проведение всех нужных испытаний позволяет вовремя определить наличие или отсутствие повреждений и всяческих неисправностей, которые бы могли навредить скважине, и вовремя их ликвидировать.

Таким образом, скважина, образованная с учетом всех тонкостей, является долговечным и прочным инструментом для добычи нефти.

news-mining.ru

Монтаж скважинного насоса своими руками: стоимость, видео-инструкция, фото

Бурение скважины и установка обсадной колонны является сложным технологическим процессом, и в большинстве случаев его выполнение невозможно без использования тяжелой буровой техники. Особенно это касается разработки артезианских скважин. Поэтому для выполнения этих работ лучше обратиться к сотрудникам компании, которая специализируется на оказании подобных услуг.

А вот все дальнейшие работы по обустройству скважины при наличии элементарных строительных навыков и технического склада ума можно выполнить самостоятельно. Учтивая немалую стоимость монтажа скважинного насоса, профессиональными мастерами самостоятельная установка поможет сэкономить значительную сумму денег.

Погружной насос и оголовок скважины.

Руководство по установке насоса

В этой статье читателю будет предложена пошаговая инструкция по самостоятельной установке погружного скважинного насоса.

Кроме того здесь будут представлены некоторые советы и рекомендации, соблюдение которых поможет домашнему мастеру справиться с этой несложной, но ответственной работой своими руками, не прибегая к платным услугам квалифицированных специалистов.

На фото показана схема установки насосного оборудования.

Подготовительные работы

После бурения скважины во время подписания акта сдачи выполненных работ, буровая компания должна передать владельцу технический паспорт скважины.

В нем, как правило, отображаются ее основные характеристики, такие как:

глубина от дна до оголовка;
статический и динамический уровни воды;
дебит скважины;
графическое изображение литоразреза почвы;
а также сортамент используемых материалов.

На основании данных технического паспорта нужно закупить и подготовить материалы, необходимые для того, чтобы выполнить монтаж насоса в скважину и обеспечить подачу воды на поверхность:

Трос из нержавеющей стали и зажимы для его фиксации должны быть рассчитаны на вес всей системы в сборе (насос, электрокабель, труба заполненная водой, крепежная фурнитура) с учетом десятикратной перегрузки. Длина троса должна быть немного больше полной глубины скважины.
Электрический кабель с двойной виниловой изоляцией необходимо подобрать такой длины, чтобы он оставался цельным без стыков на всем своем протяжении от насоса до пульта управления. Рекомендуемое сечение кабеля и количество жил указано в руководстве по эксплуатации насоса.
Водоподъемную трубу из ПНД и соединительную фурнитуру к ней также необходимо подбирать исходя из рекомендаций производителя погружного насоса.

Необходимый минимум оборудования для автономной системы водоснабжения.

Совет! Перед монтажом скважинного насоса, необходимо в течение двух суток выполнить холостую прокачку скважины для очистки ее от песка и остатков бурового шлама, используя недорогой погружной насос типа «Малыш». Крайне не рекомендуется выполнять прокачку при помощи основного скважинного насоса.

Статьи по теме:

Установка насоса

При небольшой глубине скважины насос на тросе можно опускать вручную, однако такой способ менее удобен и требует повышенного внимания, предельной аккуратности и участия как минимум двух человек.

Намного удобнее и безопаснее осуществлять обслуживание и монтаж скважинных насосов при помощи металлической или деревянной треноги, которую устанавливают на поверхности земли над оголовком скважины.

Перед началом спуска нужно окончательно убедиться в правильности подключения и герметичности электрического соединения, проверить работу обратного клапана и ход вращения рабочего вала, а также надежность фиксации несущего троса.
Отмерить расчетную длину троса и на втором его конце изготовить петлю, установив два металлических зажима. На оголовке скважины установить защелкивающийся карабин для троса.
По мере опускания, силовой кабель нужно фиксировать к напорной трубе при помощи нейлоновых стяжек или хомутов из нержавеющей стали. В месте фиксации кабель необходимо обернуть полоской листовой резины а, затягивая хомут следить за тем, чтобы не повредить изоляцию.

Крепление троса к корпусу скважинного насоса.

Через какое-то время на пути насоса встретится самое сложное место скважины: там, где обсадная колонна переходит с большего диаметра на меньший. При прохождении этого участка не следует торопиться, а плавно поворачивая насос вокруг своей оси с небольшим нажимом проталкивать его вниз.
Наиболее оптимальной глубиной установки погружного насоса считается расположение его на несколько метров ниже динамического уровня воды, но не ближе 1-2 метров до его поверхности.
Во избежание засорения насоса и обратного клапана песком не допускается опускать погружной насос на расстояние ближе 1 метра до дна скважины.

Оголовок скважины с напорной трубой и закрепленным верхним концом троса.

Совет! После установки и закрепления насоса необходимо убедиться в том, что вся водоподъемная система своим весом не висит на напорной трубе, а подвешена исключительно на несущем тросе.

Статьи по теме:

Полезные рекомендации

Для надёжной работы системы водоснабжения необходимо соблюдать определенные правила и требования, которые предъявляются к установке и эксплуатации скважинных насосов погружного типа.

Вода является рабочим телом и охлаждающей жидкостью для погружного насоса, поэтому его работа без воды категорически запрещена.
Для того чтобы исключить сухой режим работы, в скважину необходимо установить датчик уровня жидкости, который отключит электропитание насоса при снижении уровня воды ниже критической отметки.
Все металлические элементы насосного оборудования должны быть выполнены из нержавеющей стали. Ее цена значительно выше, чем стоимость черного металла. Однако, во-первых, детали из нержавейки не будут оказывать влияние на состав и вкусовые качества воды, а во-вторых, не разрушатся при окислении, что соответственно не приведет к обрыву троса и утере скважинного насоса.

Макет готовой скважины в разрезе.

Заключение

Из приведенной статьи можно сделать вывод, что самостоятельная установка погружного насоса в скважину на собственном участке вполне по силам практически любому домашнему мастеру. Для этого достаточно соблюдать аккуратность и придерживаться общепринятых норм и правил.

Ответы на дополнительные вопросы можно получить, посмотрев видео в этой статье или почитав другие материалы на нашем сайте.

kolodec.guru

Подготовка скважины к монтажу насосной установки

Строительные машины и оборудование, справочник

Категория:

Глубинные насосы

Подготовка скважины к монтажу насосной установки

После окончания основных работ по бурению, обсадке и чистке скважины от породы, а также работ по установке фильтров, вырезке и выдаче обсадных труб, установке заделок и цементации кольцевых зазоров, перфорации и торпедированию проверяют вертикальность и прямолинейность оси скважины и производят ее прокачку.

Для центробежных насосных установок непогружного типа необходимо, чтобы ось приводного вала была вертикальна. Отклонение оси скважины от вертикали должно быть в пределах, обеспечивающих свободное вертикальное положение вала в скважине. Практически для скважин с глубиной погружения насоса 60—80 м отклонение на 1 м не должно превышать 2 мм. При таком отклонении начальный диаметр скважины для насоса АТН-10 может не превышать 400 мм.

Отклонение оси скважины глубиной до 100 м может б.ыть замерено двумя способами.

При первом способе в скважину на направляющей штанге (рис. 172, а) спускают диск 2 с нанесенным на его верхней поверхности слоем смолы. Через блок 3, установленный над осью скважины, опускают на шнуре заостренный лот 4. Через каждые 5 м лотом делают на смоле диска укол. Расстояние от оси диска до укола будет равно величине отклонения оси скважины от вертикали на глубине измерения.

При втором способе измерения (рис, 172, б) в скважину на тросе опускают металлический цилиндр (отрезок трубы), диаметр которого немного меньше внутреннего диаметра обсадной трубы. По глубине Я, на которую опущен цилиндр, и по отклонению А троса на уровне устья скважины определяют фактическое отклонение оси скважины от вертикали на данной глубине. Замер рекомендуется производить также через каждые 5 м.

При небольших отклонениях точку подвески троса располагают по центру на высоте h от устья скважины, тогда фактическое отклонение Е оси скважины на глубине Н подсчитывают по формуле

В случае значительных отклонений оси скважины от вертикали может оказаться, что стенки обсадной трубы будут мешать свободному отклонению троса. В этом случае точку подвески троса смещают на величину В, выбираемую с таким расчетом, чтобы трос от места своего крепления у цилиндра до точки подвески нигде не касался скважины.

Знак плюс в формуле употребляют в том случае, когда смещение точки В и отклонение А находятся по обеим сторонам оси скважины, когда же они находятся на одной стороне, употребляют знак минус.

Если скважина не вертикальна, но по диаметру достаточна для свободного подвешивания насоса, необходимо при установке приводной части на фундаменте учесть величину необходимого смещения оси насоса относительно центра скважины. В этом случае важно установить приводную часть насоса таким образом, чтобы приводной вал по всей своей длине не был изогнут.

Рис. 172. Измерения отклонения оси скважины от вертикали

Рис. 173. Насосная установка в наклонной скважине

В практике встречаются скважины, пробуренные под некоторым углом (рис. 173). В этом случае, для того чтобы трансмиссионная линия насоса не была изогнута, необходимо при монтаже установить приводную головку под тем же углом, под которым пробурена скважина. На работу приводной части это заметного влияния не окажет, а для срока службы насоса будет иметь существенное значение.

Скважину до намечаемой глубины погружения насоса проверяют специальным шаблоном, имеющим размеры погружаемого насоса. После подъема шаблон не должен иметь задиров, свидетельствующих о недостаточном диаметре скважины.

Преимуществом глубинных центробежных насосов погружного типа по сравнению с непогружными является пригодность их для использования в искривленных скважинах при условии предварительной их проверки указанным шаблоном.

По окончании замеров в скважине приступают к интенсивной ее прокачке, которую ведут до полного осветления воды.

Проводить монтаж стационарной насосной установкой до полного осветления воды в скважине нельзя, так как оставшийся шлам вызовет быстрый износ деталей насосного узла.

Рис. 174. Киоск для артезианской насосной установки

Предварительную прокачку производят эрлифтной установкой, водоструйным аппаратом или специально предназначенным артезианским насосом непогружного типа. Перед окончанием прокачки определяют статический уровень воды и удельный дебит скважины. По окончании прокачки производят отбор воды для’ анализа.

Предварительную прокачку скважины ведут при дебите не ниже 75% производительности устанавливаемого насоса.

Категорически запрещается остановка насоса, качающего воду с песком, во избежание заклинивания рабочих колес. Останавливать насос следует только после полного прекращения выноса песка.

Во время прокачки при поступлении воды с песком следует снизить подачу насоса путем прикрытия задвижки. По мере уменьшения выноса песка задвижку приоткрывают.

При замене насоса на скважине, бывшей в эксплуатации, проверяют ее вертикальность, соответствие вновь устанавливаемому насосу, промывают или заменяют фильтр, очищают забой от накопившегося отстоя и т. д.

Необходимость в сооружении помещения над скважиной определяют в зависимости от типа и назначения насосной установки.

Для глубинных насосных установок непогружного типа, оборудуемых на длительный срок, в районах с умеренным и суровым климатом над скважиной необходимо сооружать киоск.

Существует несколько типов киосков насосных установок АТН, оборудуемых на длительный срок.

В киоске, приспособленном для монтажа насоса с треноги (рис. 174), в потолочной части предусмотрен люк для пропуска блока при производстве монтажных работ. В киоске размещают насос 1, бак 2, пускорегулирующую аппаратуру 3. Вода, необходимая для предварительного смачивания резиновых вкладышей насоса, поступает в бак емкостью 200—300 л во время работы насоса от нагнетательного патрубка. На сливной трубе 4 насоса устанавливают задвижку 5, манометр 6 и диафрагму с дифференциальным манометром 7 для измерения производительности установки. При подключении насоса в сеть или при подаче им воды непосредственно в бак водонапорной башни устанавливают обратный клапан, а также параллельно с задвижкой — перепускную трубу с вентилем, облегчающую управление задвижкой под давлением.

Если киоск оборудуют наружной металлической монтажной вышкой (рис. 175), то в потолке над скважиной предусматривают проем, перекрываемый лядой.

Рис. 175. Киоск, оборудованный монтажной вышкой

В настоящее время различными организациями применяют киоск, оборудованный монтажными балками (рис. 176) из швеллера № 12, длиной по 2,5 м.

На время монтажа и демонтажа насосной установки удаляют укрепленный в дверной коробке импост.

Монтажные балки используют также для установки на них бака с запасом воды, необходимой при пуске насоса.

Если оборудуемая насосная установка не предназначена для работы на длительный срок, а также в районах с теплым климатом, сооружение киоска необязательно, в этом случае ограничиваются только ограждением насосной установки. При решении вопроса о необходимости сооружения киоска над скважиной, оборудованной глубинным центробежным насосом с электродвигателем погружного типа, следует учитывать соображения, связанные с эксплуатацией станции управления рабочей насосной установки.

Рис. 176. Киоск, оборудованный монтажными балками

Нормальная работа станций управления и магнитных пускателей предусматривает температуру окружающей среды от +40° до —10°. Таким образом, если вблизи скважины нет помещения, которое можно использовать для установки станции управления насосной установкой, то над скважиной сооружают киоск, в котором в зимнее время поддерживают необходимую температуру.

При отсутствии над. скважиной киоска пусковую электроаппаратуру устанавливают на столбе в ящике с запирающейся на замок крышкой. Кабель от пусковой аппаратуры в скважине прокладывают в стальной трубе. В этом случае устье скважины закрывают ящиком, в котором размещают задвижку и манометр. Ящик снабжают запирающейся на замок кпышкой.

Читать далее: Монтаж и наладка глубинных насосных установок

Категория: - Глубинные насосы

Главная → Справочник → Статьи → Форум

stroy-technics.ru

особенности установки насоса в глубинную скважину

сколько стоит насос и его монтаж установка под ключ

Указанные расценки на насос и его монтаж действительны только в комплексе с услугами по установке оголовка, кессона (адаптера) и необходимого оборудования

Основное требование к монтажу скважинного насоса – возможность в любой момент беспрепятственно выполнить демонтаж оборудования при необходимости его замены или ремонта скважины. При соблюдении правильной технологии монтажа, заклинивание насоса в скважине при демонтаже полностью исключаются.

Самым простым примером может служить монтаж в песчаную скважину насоса вибрационного типа «Малыш» с использованием набора сопутствующих элементов: капронового троса, шланга и хомутов. Распространенная ситуация - насос срывается со шланга, а при попытках его извлечения отрывается от прогнившего троса и вместе с оборвавшимся кабелем падает в скважину. В итоге приходится бурить новую скважину. Мы настоятельно рекомендуем даже в таких простейших ситуациях подходить к вопросам монтажа более ответственно.

Наша компания предоставляет расширенную гарантию на насосы марки Grundfosпри условии выполнения монтажных работ нашими инженерами. 3 года гарантии на насосы grundfos

Рассмотрим более сложные задачи.

Напомним, что при монтаже насоса в скважину должно выполняться еще четыре обязательных требования:

Габариты насоса должны соответствовать конструкции скважины.
Мощностные характеристики не должны превышать производительности скважины.
Монтировать скважинный насос следует на глубину, превышающую динамический уровень воды на несколько метров (от 5 до 10 м).
Скважинный насос должен находиться в области обсадной трубы. Запрещено монтировать скважинный насос в открытый ствол скважины.

как правильно монтировать насос и как не правильно

Более подробно с перечисленными аспектами можно ознакомиться в статье подбор скважинного насоса.

Скважинные насосы можно разделить на два класса: бытовое оборудование и промышленное.

Монтаж бытовых скважинных насосов

Три способа обустройства скважин:

как можно обустроить скважину с водой на загородном участке

Специфика монтажа скважинного насоса в первых двух вариантах отличается от третьего. Начнем с последовательности операций и правил, которые обязательны к исполнению во всех трех вариантах:

Рекомендуется осуществлять монтаж скважинного насоса на цельной трубе ПНД 32 или 40 (без промежуточных стыков, кроме вариантов монтажа сливного клапана со скважинным адаптером), рассчитанной на давление высоты столба подъема воды + давление в системе водоснабжения.
Необходимо на скважинном насосе монтировать дополнительный обратный клапан с латунной тарелкой.
Соединение насоса через дополнительный обратный клапан с водоподъемной трубой необходимо выполнять компрессионными фитингами, рассчитанными на 16 бар. При монтаже до 60 метров допускается использование пластиковых фитингов, а свыше 60 метров – забивных латунных.
Наращивание электрического кабеля выполняется только с применением водопогружного кабеля и термоусадочной кабельной муфты. При мощности насоса до 2 кВт сечение кабеля должно соответствовать:
- 3*1,5 мм2 или 4*1,5 мм2 при монтаже на глубину до 40 метров,
- 3*2,5 мм2 или 4*2.5 мм2 при монтаже до 80 метров,
- 3*4 мм2 и 4*2,5 мм2 при монтаже до 120 метров.
Осуществлять крепление кабеля с прослаблением по длине через каждые 3-4 метра к обсадной трубе хомутами или изоляционной лентой.
К насосу необходимо крепить страховочный трос из нержавеющей стали диаметром от 4 мм с помощью зажимов. Длину троса следует отмерять на несколько сантиметров больше, чем длина водоподъемной трубы. Трос должен быть прослаблен. Нагрузка на трос должна распределяться только в случаях обрыва насоса или водоподъемной трубы.
Если скважина имеет телескопическую конструкцию, то на нижнюю часть насоса крепят направляющую или центратор.

Дальнейший порядок операций и требований различаются в зависимости от способа обустройства скважины.

Монтаж скважинного насоса с применением кессона или летнего варианта

Соединение насоса с оголовком осуществлять компрессионными фитингами, рассчитанными на давление 16 бар. При глубине монтажа насоса до 60 метров допускается использование пластиковых конструкций, а в вариантах более 60 метров – только латунные.
Крепление страховочного троса к оголовку выполняется зажимами. Напоминаем, что трос должен быть немного прослаблен.
Вывод электрического кабеля через оголовок необходимо выполнять с помощью коннектора.
Монтаж насоса с коммуникациями в скважину.
Крепление болтами верхней части оголовка к нижней, которая заранее приваривается к обсадной трубе на отметках 1,5 -1,7 м ниже уровня земли (см. фото 15).

Монтаж насоса в скважину с применением скважинного адаптера

Монтаж в разрыв водоподъемной трубы автоматического сливного клапана на 1-2 метра ниже соединения с динамической частью скважинного адаптера.
Соединение водоподъемной трубы с адаптером с помощью компрессионных фитингов. Поскольку скважинные адаптеры применимы при глубине монтажа насоса до 70 метров, в большинстве вариантов возможно использование пластиковых переходов.
Выполнение на обсадной трубе отверстия для статической части адаптера на глубине 1,5 – 1,7 метра. Выполнение подобного отверстия в верхней части обсадной колонны для вывода электрического кабеля через коннектор.
Соединение статической и динамической частей скважинного адаптера. С конструкции снимается накидная гайка, а резиновое уплотнение остается.
К скважинному адаптеру прикручивается штанга специального съемника, после чего вся конструкция опускается в скважину.
Напротив нижнего отверстия необходимо завести резьбовую часть адаптера через отверстие, после чего через резиновое уплотнение завинтить накидную гайку.
Вывести электрический кабель через коннектор во внешнее пространство обсадной колонны.
Закрепить в верхней части обсадной колонны страховочный трос из нержавеющей стали.
Вывинтить съемник и закрыть скважину оголовком.

В подавляющем большинстве случаев бытовые насосы монтируются в скважину вручную. Но когда возникает необходимость подъема насоса, дело обстоит труднее – водоподъемная труба заполнена водой и приходится пользоваться лебедкой.

Цена монтажа бытового скважинного насоса

Монтаж скважинного насоса для вариантов кессона и адаптера существенно различаются по трудоемкости и материалоемкости. Этим обусловлены различия цен, которые при прочих равных условиях на 20-30% выше для вариантов использования адаптера.

В «народе» под ценой монтажа скважинного насоса подразумевают стоимость всего комплекса работ – обустройство скважины кессоном или адаптером с одновременным монтажом скважинного насоса.

Цена работ существенно зависит от глубины монтажа насоса. Чем глубже монтируем скважинный насос, тем длиннее все коммуникации (труба, трос, кабель) и больше объемы работ. Данный вопрос подробно изложен в разделе сметы по монтажу скважинных насосов, где с шагом 10 метров рассмотрены все возможные варианты, касающиеся бытовой линейки оборудования.

Монтаж промышленных скважинных насосов

Монтаж промышленных скважинных насосов с производительностью до 15 м3/час на глубины до 100 метров может осуществляться на трубах ПНД 50 и ПНД 63.

Если насос большей мощности или большая глубина, то монтаж рекомендуется осуществлять на металлических трубах диаметром 89 мм и более, соединяемых на резьбовых соединениях через муфты. Поскольку при включении мощных насосов возникает крутящий момент, резьбовые соединения предохраняют от самопроизвольного раскручивания точечной сваркой.

Монтажные работы осуществляются с использованием подъемной техники. Иногда на водозаборных узлах предусматривают электрические лебедки, с помощью которых осуществляют монтаж скважинного насоса в случаях необходимости замены.

Для мощных насосов используются заливные кабельные муфты, как альтернатива термоусадочным.

Монтаж скважинных насосов может производиться в новую скважину или в старую при замене оборудования. Во втором варианте допускается использовать некоторые коммуникации, которые уже были в эксплуатации: трубы, страховочные тросы, кабели и т.д. Необходимо убедиться в их целостности и работоспособности, а соединительные фитинги рекомендуется менять на новые.

Ошибки при монтаже скважинных насосов:

Использование страховочного троса из оцинкованной стали. В местах механических зажимов цинковое покрытие повреждается и трос может прогнить за 2-3 года и задолго до того, когда понадобится менять насос.
Использование труб, не рассчитанных на максимальное давление в системе.
Применение электрического кабеля, который не сертифицирован для эксплуатации в воде.
Создание ситуаций при монтаже, когда страховочный трос натянут. Напомним, что трос диаметром 5 мм выдерживает 1,5 тонны, а водоподъемная труба ПНД 40 в два раза больше.
Чрезмерное прослабление электрического кабеля и страховочного троса, непрочное и редкое крепление электрического кабеля к трубе. Подобная ситуация опасна тем, что при подъеме насоса возможно расклинивание через эти элементы корпуса и обсадной колонны.

В нашей работе мы используем скважинные насосы торговых марок Grundfos серии SQ и Belamos серии TF-3. Перечисленные модификации насосов можно монтировать в скважины любых конструкций на глубину до 120 метров. Они испытаны временем и имеют, в отличие от других торговых марок, расширенную гарантию 2 года.

Видео-отзывы наших давних клиентов, услуги которым оказывались 4-5 лет назад. Их впечатления о работе наших систем. Подробнее

Вашему вниманию предлагаются выполненные нами работы с указанием смет на услуги и фото монтажа. Подробнее

11 основных доводов, сформулированных нами, почему именно мы можем рассчитывать на Ваше доверие. Подробнее
