Механический насос для воды – особенности, плюсы, классификация, принцип работы. Насос для воды ручной

Ручной насос для воды: ручной насос, разновидности

Ручной насос для воды – это весьма практичный механизм, он наиболее долговечный, экономичный и неприхотливый из всех возможных типов подобных устройств. Такая помпа работают десятки лет без какого-либо обслуживания. Она не требует электроэнергии, поэтому доступ к воде, хотя и не совсем комфортный, будет всегда. Это насос для абиссинской скважины (неглубокой, скважины-иглы, «на песок»).

Описание, где используется

Ручные помпы не предназначены для перекачивания воды по трубопроводам, поэтому такие характеристики, как напор или давление не оцениваются. Проще говоря, их хватает, только чтобы поднять воду, выплеснуть ее через слив.

На участках, где нет электричества, около дачных домиков, для глухих местностей, а также на месте, где ведется строительство и еще не проведены электросети, ручной насос для воды из скважины – уместный, необходимый выбор. Даже если будет оборудована скважина с автономной насосной станцией, этот механизм всегда пригодится.

Внешний вид и устройство ручных поршневых помп не изменились с древних времен.

Чугунные большие механизмы с большой ручкой-рычагом, качающие воду, были в каждом городке и поселке

Ручной насос для скважины самый простой из всех типов помп – надежный, экономичный (не потребляет электроэнергию) – он остается востребованным и сейчас.

Как работает, технические возможности

В основе действия лежит использование принципов механики и мускульной силы человека. Внутри колонки находится поршень или подобный элемент, соединенный с рычагом. При нажатии он приходит в движение, создавая всасывающее усилие в заборной трубе – вода поднимается, выливается через отверстие слива.

Аппарат может поднять воду из глубины около 10 м (в особых случаях ручной глубинный насос штангового типа достает ресурс максимум с 30 м). Жидкость из слива механизма может перекачиваться в желоб, емкость из которой она потом разбирается, или в трубу для дальнейшей ее доставки.

Виды и особенности их устройства

Насос ручной имеет несколько вариантов внутреннего устройства, а именно:

• поршневые (глубина забора 10 м)
• штанговые (до 30 м)
• мембранные (6 м)
• крыльчатые (до 10 м)

Поршневые

Варианты изделий этого вида скомпонованы одинаково. Отличаться может внешний вид и материал: от простых гладких цилиндров из штампованного железа, нержавейки с непритязательной ручкой до чугунных или из литья с художественной ковкой. Встречаются изделия и из полимерных материалов, высокопрочного пластика.

Этот вид классический и самый распространенный. В большинстве случаев именно под ним подразумевают ручную колонку

Элементы наземной части:

• корпус или гильза цилиндрической формы
• излив (патрубок выхода)
• рычаг, рукоятка. Некоторые образцы оснащены двуручным коромыслом. Этот элемент закреплен шарнирами на оси
• рукоятка, связанная со штоком, а тот — с поршнем. Этот узел уходит внутрь помпы

Скважинная часть состоит из трубы с обратным клапаном.

Схема соединения такая: корпус-гильза, внутри его поршень с уплотняющими элементами, плотно прилегающими к стенкам. Поршень жестко присоединен к штоку, а тот соединяется подвижными шарнирами к рукоятке.В верхней части корпуса врезан выходной патрубок, слив или просто окно для вытекания воды. На конце всасывающего патрубка, который находится внутри скважины, обязательно должен быть обратный клапан, исключающий обратную течь. На самом поршне есть просверленные каналы под проход воды, но они также закрыты обратным клапаном. Таким образом, вода не вытекает назад, а движется только вверх к сливу.



Поэтапный процесс работы

Ручной водяной насос для скважины поршневого типа действует так:

• спокойное состояние. После предыдущего цикла камера заполнена водой, если ее нет, то она после нескольких движений рычагом затекает туда. Клапаны на поршне и всасывающем патрубке перекрывают воде возможность вытечь
• нажатие на рычаг (опускание вниз). Коромысло поднимает шток, а тот – поршень, который вытесняет жидкость вверх к выходному отверстию (обратные клапаны не дают ей стечь). В нижнем сегменте под поршнем образуется разрежение. Согласно законам физики оно заполняется новой водой
• рычаг вверх. Шток и поршень опускается вниз. Жидкость, которая заполнила нижний сегмент, снизу открывает обратные клапаны, перетекая через дырки поршня закрытые ими. Назад она, естественно, вытечь не может. Далее – цикл повторяется сначала.

Слабое место – уплотнения поршня, клапанных устройств. Хотя, старые колонки их совсем не имеют, а аппарат, несмотря на некоторую потерю в напоре и объеме, работает прилично.

Встречаются варианты, где вместо рычага прикреплено колесо, которое через редуктор поднимает/опускает поршень.

Технические параметры зависят от диаметра цилиндра, высоты поршневого хода. В среднем они такие:

• 0,5 – 2 л за один цикл
• глубина забора – до 10 м

Штанговые

У штанговых или штоковых помп конструкция и принцип работы идентичные, как у предыдущего типа.

Особенность в том, что помповая часть расположена в скважине

Когда поршневые механизмы не справляются с глубиной поднятия, скважина с ручным насосом оборудуется этим типом агрегата, поскольку он способен выкачивать с 10 – 30 м. Есть ограничения по толщине скважины: ее обсадная труба должна быть толще, чтобы вместить помповую часть. В среднем требуется не меньше чем 100 мм. Аппарат требует применения больших усилий, поэтому рычаг делают удлиненным. Внешне колонка выглядит не как цилиндр (он в данном случае под землей), а просто как рычаг и тонкий металлический шток, опускающейся в скважину.

Крыльчатые

Это компактный ручной насос для скважины, применяются чаще в технических целях, на складах, в промышленных предприятиях. В круглом маленьком корпусе с небольшой ручкой, из которого есть два выхода (всос и слив) находится не поршень, а крыльчатка.

Она представляет собой металлическую полосу разделенную по центру точкой крепления рычага на два крыла, которые имеют прорези для прохода воды с обратными клапанами. Под ней расположен поршень. Нажатие рычага поднимает/опускает крылья, тем самым качая жидкость.



Иногда такие приборы ставят на неглубокие скважины.

Их возможности:

• глубина подъема – 5 – 6 м
• идеальный вариант для перекачки вязких технологических жидкостей
• для чистой воды

Минусы: невысокий КПД, малый объем перекачиваемого ресурса и напор, чувствительность к абразивным частичкам, так как внутри достаточно сложный механизм.

Мембранные

Представляет собой круглый корпус, сверху которого рукоятка. Чем-то напоминает домкрат. Это дешевые механизмы для откачки воды. Выполняются из металла, популярные также дешевые модели из пластика.

Корпус напоминает толстый блин, который внутри разделен на две половинки (воздушную, негерметичную и для воды) эластичной мембраной. Рычаг со штоком двигает мембрану, которая всасывает и перекачивает воду. В нижней камере для воды есть два клапана: впускной (всасывающий патрубок), выпускной (напорная труба). Они обеспечивают движение жидкости, исключая ее обратное вытекание.

Особенности, плюсы и минусы:

• максимум глубины подъема – 6 м
• самые слабые из всех ручных помп
• высокая степень мобильность и ремонтопригодности
• мембрана быстро изнашивается, но она дешевая и также быстро и легко меняется

Этот ручной насос для воды распространен для технических задач, например, перекачки ГСМ или же для откачки жидкостей в быту. Он легко переносится и устанавливается. Для скважин редко используют, хотя с небольшими источниками он справляется.

Параметры выбора

Факторы, влияющие на расчет и подбор ручной помпы:

• подъемная глубина (в среднем для стандартных образцов – до 6 – 10 м, в редких случаях особо большие поршневые агрегаты справятся с 30 м, но при этом они весьма габаритные)
• объем выкачки за один цикл 1 – 2 л
• диаметр колодца любой, исключение – для штанговых не меньше 100 мм

Установка, эксплуатация

Монтаж предельно простой. Ручные насосы для скважин имеют установочную платформу, посадочные отверстия, кронштейны, проушины. Всасывающий патрубок опускается в скважину, помпа прикручивается к оголовку или к площадке вокруг нее – устройство готово к работе.

Установка ручного насоса на скважину осуществляется с помощью таких вариантов, приспособлений: к оголовку, сварной рамой из металла, на бетонированный участок, соединяется фланцами с обсадной трубой, настенным креплением.

В паспорте изделий указан уровень стойкости к загрязненности. Но она не страшна механизмам без прокладок и уплотнений внутри. Если агрегат будет использоваться посезонно, то можно приобрести изделие из пластика и применить какой-либо облегченный вариант установки.

Примеры моделей

В таблице наведены примерные образцы ручных помп:

Несомненно, в домашнем хозяйстве частного дома крайне желательно иметь ручной насос для скважины. Некоторые варианты устройства пригодятся не только для скважин, но и для откачки воды. Причем пользоваться ими можно в любых условиях, независимо от наличия электроэнергии.

oskvazhine.ru

Ручной насос для воды

На дачных участках достаточно часто можно увидеть скважины или колодцы, которые оборудуют хозяева, чтобы всегда иметь воду для полива или хозяйственных нужд. Для того чтобы эту воду можно было в любое время поднять на поверхность без особых усилий, используют различные водяные насосы.

Ручной насос для воды на дачном участке

Достоинства и недостатки ручного оборудования

Промышленность выпускает электрические и ручные водяные насосы. В отличие от электронасосов, ручные устройства имеют ряд преимуществ.

Преимущества

• независимость от наличия электричества;
• меньшая стоимость по сравнению с электрическими типами;
• простота конструкции;
• меньшая требовательность в обслуживании, реже ломаются;
• могут поднимать воду с глубины 10-15 м;
• возможность самостоятельной установки агрегата.

Недостатки

• для подъёма воды требуется приложить определённое усилие, в то время как электрические самостоятельно подадут воду в нужное место;
• устройство может работать только при участии человека;
• невозможно постоянно и непрерывно подавать воду под напором;
• большой размер и вес.

Ручной водяной насос

Большая масса устройства, а также его большие габариты могут относиться как к достоинствам, так и к недостаткам. Если у вас установлена ручная система для воды на дачу, то нет необходимости при отъезде её демонтировать, так как украсть такой аппарат будет гораздо сложнее.

Виды ручных агрегатов

По конструкции различают механизмы:

• поршневые;
• штанговые;
• крыльчатые;
• мембранные;
• шиберные.

Поршневой насос для воды

Используется в том случае, когда высота подъёма воды небольшая (до 10 м).

Поршневой ручной насос

Устройство

Представляет собой металлический цилиндр, внутри которого располагается поршень. Поршень оборудуется поршневым клапаном, а на дно цилиндра монтируется дисковый клапан. Движение поршню сообщает рычаг-коромысло, который соединяется с ним через шток.

Принцип действия

При опускании рычага поршень в цилиндре поднимается. При этом под поршнем создаётся разрежение. Из-за разности давления в цилиндре и в колодце дисковый клапан открывается, и вода поступает в цилиндр.

Устройство и принцип действия поршневого насоса

При движении рычага (6) вверх поршень (3) в цилиндре (2) опускается. Дисковый клапан (4) закрывается. Под давлением вода (1) из нижней полости цилиндра через поршневой клапан (5) переходит в полость над поршнем.

При повторном опускании рычага поршень поднимается, дисковый клапан закрывается, а вода вытесняется из цилиндра. Через сливной патрубок, расположенный вверху цилиндра, она выливается в подставленную тару. Одновременно открывается дисковый клапан, и в нижнюю полость цилиндра закачивается новая порция воды. Далее цикл повторяется.

Внимание! Ручной поршневой насос нельзя использовать для перекачки загрязнённой воды, так как в этом случае внутренние детали будут быстро изнашиваться.

Одним из самых проблемных мест в поршневых агрегатах являются резиновые уплотнители.

Плунжерный водяной насос также имеет поршневой принцип действия, однако вместо поршня в нём используется полый цилиндр. За счёт того, что в их конструкции отсутствуют резиновые кольца, они используются для перекачки жидкостей под высоким давлением.

Ручной штанговый насос

Используется для подачи виды с глубины залегания до 30 м.

Конструкция

Также, как и поршневой агрегат, штанговый имеет цилиндр (2), внутри которого размещён поршень.

Только в отличие от предыдущего, сама помпа располагается в водоносном слое. Цилиндр располагают в скважине с обсадной трубой (1) на глубине не менее 1 м от уровня воды.

Устройство штанговых помп

Для управления работой поршня его связывают с рычагом при помощи штанги-штока (4). В поршне устанавливается поршневой клапан (5), а в нижней части цилиндра – обратный (6). Штанга-шток перемещается внутри напорного трубопровода (3). Рычаг по размерам более длинный, чем в поршневом устройстве.

Принцип действия

Работа помпы очень похожа на работу поршневого агрегата, только в сливной патрубок вода подаётся не за счёт разности давлений. При опускании поршня новая порция воды попадает в область над поршнем. Она толкает вверх порцию жидкости, которая попала в напорный трубопровод раньше. Таким образом, для того чтобы из сливного патрубка начала течь вода, нужно сначала заполнить напорный трубопровод.

К недостаткам данного механизма можно отнести то, что:

• требуется больше усилий, чем при работе с поршневым оборудованием;
• он более сложный в монтаже и обслуживании;
• его размеры намного больше, чем у других видов;
• его нельзя устанавливать на наклонной поверхности.

Однако если на участке имеется достаточно глубокая скважина, то для добычи воды может быть использована только штанговая помпа.

Крыльчатый механический агрегат

Этот тип механизма имеет гораздо меньший размер, чем поршневой. Крыльчатый агрегат предназначен для использования в производственных целях и для подачи воды из неглубоких скважин (глубиной до 7 м).

Конструкция

Металлический корпус (1) оборудован двумя патрубками: всасывающим (2), через который подаётся жидкость в корпус, и напорным (3), через который вода выталкивается из аппарата наверх.

Устройство ручного крыльчатого насоса для откачки воды

Для создания разрежения используется крыльчатка, два крыла которой радиально перемещаются вокруг оси. Движение крыльчатки происходит при перемещении рычага (5), который с крыльчаткой жёстко связан с помощью шток-оси. С помощью перемычки (6) отсек под крыльчаткой делится на две части.

Клапаны, расположенные в нижней части камеры, предназначены для подачи воды внутрь механизма и удержания её там, а расположенные на крыльях крыльчатки, служат для перемещения жидкости в верхнюю часть отсека.

Крыльчатый насос

Принцип действия

При нажатии на рукоятку крыльчатка поворачивается вокруг оси, при этом объёмы нижних камер изменяются. В одной камере создаётся зона разрежения, и вода через систему клапанов поступает в насос. При движении крыльчатки в другую сторону в отсеке с водой создаётся зона повышенного давления, и клапан, расположенный на крыльчатке, открывается, а вода выдавливается в напорный патрубок. Одновременно во втором нижнем отсеке создаётся зона разрежения, и вода поступает в него через всасываюций патрубок и систему клапанов.

Внимание! Агрегаты крыльчатого типа могут создавать постоянный напор воды.

Кроме этого, оборудование этого типа более компактно по сравнению с поршневым или штоковым устройством. Они могут подавать воду с глубины до 9 м.

Мембранный ручной насос

Устройства данной группы позволяют вести откачку загрязнённой жидкости. Они оборудованы клапанами, выполненными в виде перекатывающихся шариков. Благодаря такой конструкции, они самостоятельно очищаются от различных примесей и, таким образом, исключается заклинивание клапанного механизма.

Ручной мембранный агрегат для воды

Поскольку в загрязнённой воде присутствуют абразивные частицы, то в мембранных (диафрагменных) типах отсутствуют трущиеся детали.

Устройство

Корпус (1) механизма выполнен из чугуна. Состоит из двух соединённых винтами (2) частей. Внутренний отсек разделяется на две половины с помощью эластичной мембраны (3), выполненной из маслобензостойкой резины. Верхняя камера называется воздушной (А) и не является герметичной, а нижняя (В) – водяной.

Устройство мембранного агрегата

В центре мембраны крепится шток (4), соединённый с рукояткой (5). Нижняя часть корпуса оборудуется двумя клапанами: впускным (6) и выпускным (7). Впускной устанавливается на всасывающей трубе, а выпускной – на напорной.

Принцип действия

При опускании рукоятки шток поднимается и тянет за собой мембрану. При этом под мембраной создаётся область разрежения, впускной клапан открывается, выпускной клапан при этом закрыт, и вода поступает в нижний отсек.

При подъёме рукоятки шток и мембрана опускаются, в водяной камере создаётся зона повышенного давления. Впускной клапан закрывается, выпускной – открывается, жидкость подаётся через напорную трубу. Мембранный насос может использоваться для подъёма воды на высоту до 6 м.

Внимание! Поскольку мембрана выполняется из резины, то она может быстро изнашиваться и рваться. Однако работа по замене мембраны несложная, её может выполнить даже не специалист.

Такое устройство редко используется на дачном участке. Чаще всего устройство применяют для перекачки ГСМ или других жидкостей.

При организации подачи воды на дачу используют не только промышленное оборудование, но и самодельное.

Детали для самодельной ручной помпы

Насос своими руками выполняется чаще всего из подручных материалов. Для корпуса используют стальную трубу диаметром не менее 80 мм и длиной  800 мм. Поршень изготавливается из дерева, пластика или стали. Чтобы агрегат имел хорошие показатели производительности, поршень оборудуют резиновой прокладкой (кольцом).

Выбор ручного насоса для установки на дачном участке

Существует несколько критериев для правильного подбора типа оборудования.

Глубина скважины

Если на участке скважина не более 6-8 м глубиной, то можно использовать поршневые, мембранные или крыльчатые агрегаты. Если скважина более глубокая (до 30 м), необходимо приобретать штанговую помпу.

Производительность механизма

В зависимости от того, сколько воды вам необходимо на дачном участке, подбирают оборудование по данному критерию. Производительность характеризует объём жидкости, которую может поднять насос за единицу времени.

Качество материала деталей агрегата

Если при осмотре вы не можете определить качество материала, то лучше отдать предпочтение оборудованию, которое изготавливается проверенными производителями. Наибольший срок эксплуатации имеют чугунные конструкции с латунными или бронзовыми клапанами.

Диаметр обсадной трубы скважины

Если скважина оборудована обсадной трубой диаметром меньше 100 мм, то штанговый тип нельзя будет использовать, так как он не войдёт в трубу по габаритным размерам помпового узла.

Наличие загрязнений в воде

Если в воде, которая находится в скважине, имеется достаточно большое количество примесей, то в этом случае не рекомендуется использовать поршневые механизмы. В документации, которая прилагается к оборудованию, иногда указывают предельные параметры загрязнения воды, для которой может быть использовано устройство.

Если оборудование для подачи воды на дачном участке подобрано правильно, то у вас никогда не возникнет проблем с водой ни для бытовых нужд, ни для полива.

Видео

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Помповый насос для воды | Строительный портал

В загородной жизни постоянно требуется использование насосов: то воду из колодца накачать, то откачать воду из бассейна, то откачать грязную воду из затопленного подвала, полить сад или огород и многое другое. Также насосы используются не только для работы с открытыми источниками, но и в водопроводной системе для повышения давления, а также в канализации. Существует целая категория насосов под названием «помповые насосы для воды», которые незаменимы в загородной жизни, при строительстве, в садоводстве, коммунальной сфере и многих других видах деятельности, где необходима перекачка различных жидкостей. Чтобы можно было правильно выбрать помповый насос для воды, в данной статье мы расскажем об их видах, устройстве и различиях в зависимости от сферы применения.

1. Виды помповых насосов
2. Ручной помповый насос для воды: устройство и применение
3. Мото помповые насосы для откачки воды
4. Электрические помповые насосы



Виды помповых насосов



Водяные помпы используются везде, где требуется перекачка больших объемов жидкости или создание напора – повышение давления. Сферы его применения разнообразны:

• Сельское хозяйство;
• Садоводство;
• Строительство;
• На дачных участках;
• В загородных домах;
• В коммунально-бытовой сфере;
• Для тушения пожаров;
• В промышленности, например, в нефтяной;
• Строительство туннелей и др.

Условно все помповые насосы можно разделить на две категории: поверхностные и погружные.

Поверхностные помповые насосы не опускаются в воду, достаточно, чтобы они находились вблизи источника воды, а непосредственно забор воды осуществляется с помощью шланга. Такие насосы удобны, легки и просты в эксплуатации. Глубина всасывания поверхностных насосов невелика, поэтому они могут быть использованы только в местах непосредственной близости к воде. Например, для забора воды из колодца, водоема, для орошения полей, осушения подвала или откачки воды из бассейна, а также пожаротушения.

Среди поверхностных насосов можно выделить:

• Садовые насосы для полива сада и огорода, откачки воды из бассейна и др.
• Напорные – насосы в системе водоснабжения для повышения давления.
• Насосные станции – насосы, оснащенные дополнительным резервуаром воды и блоком управления.

Погружные помповые насосы полностью погружаются в воду. Их корпус выполнен из коррозиестойкого материала, а основной задачей является подъем воды с глубины. Всего их несколько типов.

Скважинные насосы используются для откачки воды из водоносных скважин. Их корпус имеет вытянутую цилиндрическую форму, а диаметр цилиндра невелик, это помогает всасывать воду с большой глубины, а также позволяет использовать насос в узких скважинах. Мощность скважинных наносов довольно велика.

Колодезные насосы используются для подъема воды из колодцев с чистой или слабозагрязненной водой. Их производительность достаточно велика, а уровень шума низок, поэтому такие помпы часто используют для водоснабжения загородных домов.

Дренажные помповые насосы используются для откачки грязной воды из затопленных подвалов, дренажных канав, котлованов, траншей и других объектов. Допускается, чтобы вода содержала песок, ил и другие частички диаметром не более 30 мм.

Фекальные помповые насосы используются для откачки воды с большим количеством грязи и посторонних примесей. Помпа оснащена режущим устройством, которое измельчает длинноволокнистые включения.

Следующая градация помповых насосов – это источник энергии для работы. Бывают:

• ручные помповые насосы, которые прекрасно вписываются в дачную жизнь;

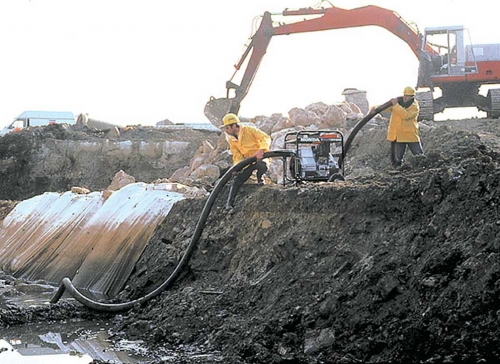

• мотопомповые насосы, работающие на бензиновых или дизельных двигателях, используются в садоводстве и на удаленных от электричества объектах;

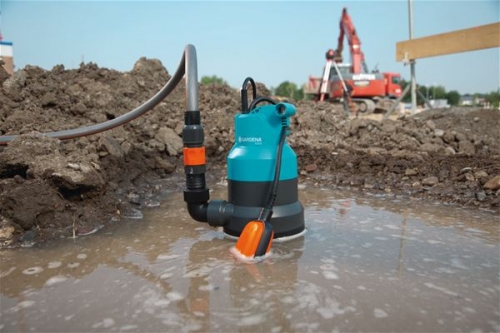

• помповые насосы, работающие от электричества. К последней категории относятся как маленькие помпы для аквариумов с рыбками, так и мощные промышленные насосы для перекачки нефти.

К категории бытовых помповых насосов относятся поверхностные, погружные, ручные и моторизированные, а также некоторые модели электрических. Категория промышленных помп велика и разнообразна, но мы не будем пока на ней заострять внимание.



Ручной помповый насос для воды: устройство и применение



Ручной помповый насос сегодня слабо пользуется популярностью, а ведь для дачных участков этот агрегат незаменим. Использование насосной станции для подачи воды, конечно, удобно. Но в тоже время, если вдруг внезапно отключили электроэнергию, оставаться без воды неудобно. Да и включать насос, чтобы набрать пару ведер воды для срочных нужд, не слишком дальновидно. Насосы не любят, когда их «дергают». А вот ручная водяная качалка – то, что надо, пару раз рукой качнул – вот и ведро воды. Тем более что ручной насос и электронасос можно подключить к одной скважине и беспрепятственно использовать одновременно или по мере необходимости.

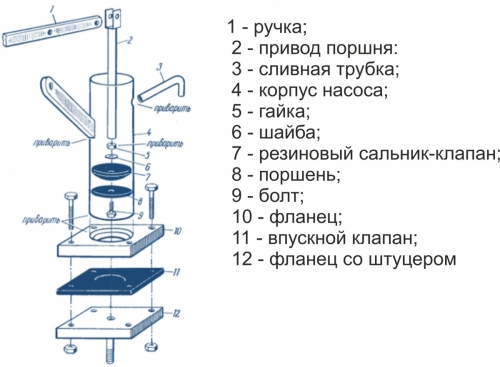

Ручная помпа представляет собой поршневой насос, принцип работы которого очень похож на электропомпы, поэтому знание устройства даст понимание процессов, происходящих внутри помпового насоса.

В цилиндрическом корпусе ручного помпового насоса ходит поршень, благодаря движению которого перекачивается жидкость. В корпусе насоса есть входное отверстие, через которое поступает вода, выходное отверстие, через которое вода подается к потребителям, а также фланец с резиновым уплотнителем для тяги поршня. В нижнем отверстии для забора воды и в самом поршне установлены обратные клапаны, играющие важную роль в работе всего насоса.

Когда человек опускает тягу поршня, поршень опускается вниз, и вода устремляется через клапан в поршне в пространство над поршнем. Все это время обратный клапан на входном отверстии закрыт, так как на него давит вода. Когда человек поднимает тягу поршня, поршень двигается вверх, и вода из надпоршневого пространства устремляется в выходную трубу. В это время обратный клапан на поршне закрыт давлением воды. В это же время в пространстве под поршнем образуется разрежение – давление падает и в него начинает подсасываться вода из источника через обратный клапан. Когда цикл повторяется, вода перемещается из пространства под поршнем в пространство над поршнем и затем в выходную трубу.

Фактически в основу работы помпового насосы положена работа с давлением: повышением давления в одной камере и понижением в другой.

Обратите внимание, что входящая в насос труба должна быть достаточно жесткой, чтобы не схлопнуться при всасывании воды. Например, садовый шланг явно не подойдет. Это должна быть металлическая либо пластиковая труба.

Привод штока можно выполнить в виде рычага-маховика «Журавль», как в Древнем Египте. Такие приспособления удобны тем, что требуют меньше усилий для перемещения, всего за счет одного-двух больших «взмахов» можно накачать полведра.

Ручные помповые насосы можно использовать для забора с небольшой глубины, максимум 8 м, на большей глубине будет мешать атмосферное давление. Очень важно, чтобы поршень насоса имел такую же форму, как и корпус насоса, а также плотно «ходил» внутри, создавая перепады давления.

Второй по важности элемент – обратный клапан. Он должен быть надежен, так как определяет производительность всего насоса. Если обратный клапан будет пропускать или, как говорят, «травить», вода без толку будет ходить туда-сюда внутри насоса, не перекачиваясь в выходную трубу.

Обратный клапан может быть мембранным или шариковым.

Мембранный клапан представляет собой пластину из толстой резины, закрепленную заклепками недалеко от отверстия. Пластина должна полностью перекрывать отверстие. Обратный клапан на входе крепится с внутренней стороны корпуса насоса. Обратный клапан на поршне крепится со стороны надпоршневого пространства. Когда поршень поднимается вверх и в нижней камере создается разрежение, клапан открывается (пластина приподымается водой) и вода поступает в камеру. В это же время обратный клапан на самом поршне прочно придавлен давлением воды в верхней камере. Когда поршень опускается, давление воды закрывает обратный клапан на входном отверстии и открывает на поршне.

Шариковый обратный клапан похож на мембранный с той лишь разницей, что отверстие закрывает шарик, размер которого идеально подобран. Движение шарика ограничено перильцами или сеткой. Вес шарика должен быть достаточным, чтоб не плавать в воде, а тонуть, поэтому применяют эбонитовые шарики или из плотного тяжелого пластика.

Ручной помповый насос можно вполне изготовить самостоятельно и использовать на даче или в загородном доме в качестве «аварийного».



Как выбрать ручной помповый насос

Если возникнет потребность приобрести готовый ручной насос для скважины, это не составит труда, так как подобных изделий довольно много на рынке. В основном продаются насосы отечественного производства под названием «колонка».

Модели ручных насосов отличаются материалом изготовления. В некоторых моделях корпус изготавливается из нержавеющей стали, а в других из чугуна. Внутренняя камера в основном изготовлена из пищевого пластика.

Также насосы отличаются размерами, формой, конструктивными элементами и расположением сливного крана – гусака. Глубина всасывания ручных насосов 6 – 9 м. Цена ручного помпового насоса колеблется в диапазоне 100 – 125 у.е. А вот модели из чугуна резной причудливой формы обойдутся дороже – 180 – 200 у.е. Но дороже 200 у.е. ручных насосов не бывает.



Мото помповые насосы для откачки воды



Моторизированные помповые насосы незаменимы, если необходимо откачать воду из затопленного подвала, из котлована или колодца, который только что выкопали, а также для забора воды из открытого источника и полива полей и садов.

Чаще всего мотопомпы оснащены центробежным насосом, который приводится в работу с помощью бензиновых или дизельных двигателей. Преимуществом мотопомп являются независимость от наличия источника электроэнергии, а в качестве недостатка можно выделить высокий уровень шума и наличие выхлопных газов.

Принцип работы и устройство мотопомпы:

Крутящий момент с двигателя подается на вал насоса. На валу находятся лопатки, которые приводят жидкость в движение. Основная рабочая деталь мотопомпы – колесо, состоящее из двух дисков, соединенных лопастями. Эти лопасти изогнуты в сторону, противоположную движению колеса. Когда насос работает, пространство между лопастями заполняется перекачиваемой жидкостью. При вращении колеса на жидкость действует центробежная сила, поэтому в середине создается пониженное/разреженное давление, а на периферии – наоборот – повышенное давление. Под действием разности давлений жидкость перемещается извне в центр, а затем перебрасывается наружу в выходное отверстие.

Моторизированный помповый насос для воды фото-пример.

Модели мотопомп с бензиновым двигателем чаще всего обладают низкой производительностью, дешевле стоят, зато в дальнейшем требуют больших расходов на топливо.

Модели с дизельным двигателем более производительны, обладают большим моторесурсом и расходуют меньше топлива, чем бензиновые. Зато расходы на ремонт и обслуживание дизельных агрегатов больше.

В независимости от установленного двигателя мотопомпы не перекачивают воздух. В некоторых моделях для предотвращения перегрева двигателя в рабочую часть мотопомпы заливают воду или другую охлаждающую жидкость. Хотя современные модели не требуют таких предосторожностей. Если моторизированный помповый насос будет включаться с короткими перерывами, ему можно облегчить повторный запуск, установив на входное отверстие обратный клапан, как мы уже описывали в ручном насосе.

Глубина всасывания мотопомп порядка 5 – 8 м. Подача воды через выходное отверстие может выполняться на 35 м. Если же требуется большая дистанция, необходимо учитывать, что потери напора на каждые 10 м составляют 1 м напора.

Мотопомпы для откачки чистой воды и грязной воды имеют серьезные конструктивные отличия.



Мотопомпа для чистой воды

Моторизированные помповые насосы для чистой воды или слабозагрязненной могут пропускать частицы не более 5 мм диаметром. Чаще всего такие агрегаты оснащены двухтактным двигателем, обладают низкой производительностью и используются для полива огорода на даче, перекачки воды в рыбных садка, из бассейна, и других нужд.

Мотопомпы с четырехтактным двигателем обладают более внушительной производительностью и способны перекачивать до 120 м3/час. Это могут быть пожарные мотопомпы, помпы для размыва грунта.

На моторизированный помповый насос для воды цена зависит от производительности. Например, насос, способный перекачивать 600 – 800 л/мин, стоит порядка 450 у.е., со средней производительностью 900 – 1100 л/мин – 600 у.е., а с высокой производительностью 1400 – 1800 л/мин – 1500 у.е. Последние агрегаты используются для пожаротушения.



Мото помповый насос для грязной воды

Моторизированные помповые насосы для откачки грязной воды с примесями песка, щебня, ила, мелких камней, опавших листьев и других фракций оснащены специальными сетками-фильтрами, способными пропускать частицы до 25 мм диаметром. Сам фильтр и его внутренняя конструкция выполнены из высокопрочных материалов, а в случае выхода из строя легко заменяются. Рабочее колесо также выполнено из прочного твердосплавного металла. Еще одно отличие насосов для грязной воды заключается в том, что такие агрегаты довольно увесисты, порядка 100 кг.

Для быстрой очистки мотопомпа легко открывается, также техническое обслуживание таких насосов осуществляется просто и быстро. Мотопомпами откачивают грязную воду из траншей, водоемов, строящихся колодцев, подвалов, котлованов, но также их можно использовать и для пожаротушения или перекачки чистой воды, предварительно очистив или заменив фильтр.

На моторизированный помповый насос для воды цена также зависит от производительности, и она на порядок выше, чем у помп для чистой воды. Например, насос на 600 – 800 л/мин стоит 1200 у.е., на 1200 – 1300 л/мин – 1600 у.е., на 1600 – 2000 л/мин – 2500 у.е.



Как выбрать мотопомпу



Производителей мотопомп великое множество. Среди самых известных можно выделить Daishin, Gardena, Forte, Hitachi, Honda, Hyundai, Kipor, Sadko, Калибр и Энергомаш.

Учитывая то, что не самым последним элементом в мотопомпе является двигатель, имеет смысл обратить внимание на тех производителей, которые специализируются не только сугубо на насосном оборудовании, но и хорошо зарекомендовали себя в производстве двигателей. Например, Honda является неоспоримым лидером в данном вопросе. Мотопомпы данного производителя надежны, долговечны и подходят для интенсивной эксплуатации, вот только стоят они довольно дорого. К примеру, мотопомпа Honda WB20 производительностью 600 л/мин стоит 600 у.е. В то время как Hyundai HY80 производительностью аж 1000 л/мин обойдется в 350 у.е.

А вот продукция компании SADKO, например, модель WP-50 производительностью 600 л/мин обойдется еще дешевле – 200 у.е. Такая разница связана в первую очередь с тем, что данный производитель специализируется на насосном оборудовании и агрегатах для дачи и огорода. Но самыми дешевыми являются мотопомпы отечественного производства – компании Энергомаш. Модель  БП-87600 производительностью 1000 л/мин, предназначенная для перекачивая чистой воды, стоит всего 170 у.е.



Электрические помповые насосы

Электрические помповые насосы отличаются от мотопомп только приводом, в данном случае насос работает от электричества.

Довольно обширной категорией электрических помп являются погружные насосы различного назначения:

• Помпы для перекачки воды различной производительности.

• Помповые насосы для откачки песка и глины.
• Помповые насосы для перекачки нефтешлама. Используются для перекачки жидкостей, обладающих высокой вязкостью, таких как нефть, черная патока, латекс и отходы нефтепромышленности. Чаще всего применяются для ликвидации разливов нефти, подъем со дна при разливе танкеров и др.
• Помпы для откачки шлама, грязной воды, нечистот, сточных вод и др.
• Шредерные помпы – отдельная категория. Предназначены измельчать мусор и другие частицы в процессе откачки воды. Часто применяются в коммунальной сфере, сельском хозяйстве и промышленности для переработки отходов.

Производством дренажных погружных насосов занимаются совсем не те компании, что мотопомпами. Среди самых известных можно выделить Aquatica, PEDROLLO, AL-KO, SPRUT, Днипро-М, WILO и Grundfos. Стоимость погружного дренажного насоса зависит от его производительности и максимального допустимого размера частиц в воде, а также напора воды. Соответственно, чем больше эти параметры, тем дороже насос.

Самыми доступными по цене представителями является продукция компании Днипро и Энергомаш – не дороже 60 у.е. за насос производительностью 10000 л/час.

Также многое зависит от надежности производителя и раскрученности бренда. Самыми дорогими дренажными насосами смело можно назвать модели Metabo DP 28-10 S Inox (производительность 54400 л/час) – 1350 у.е., Aquario ADS-300 SUPERSAND (производительность 28000 л/час) – 1625 у.е. А насос PEDROLLO MC 30/50 производительностью 6600 /час стоит аж 1200 у.е. Все эти модели отличает то, что их корпус выполнен из нержавеющей стали.

Неоспоримым плюсом современных дренажных насосов является их универсальность. Если модели предназначены для перекачивания грязной воды, они без труда справятся и с чистой, достаточно только заменить фильтр.

Помповые насосы для воды используются в повседневной жизни постоянно, принадлежат ли они нам или находятся на балансе коммунального предприятия, недооценить их важность сложно. Для жизни за городом покупка помпового насоса вполне оправданна. Он может пригодиться в любой момент, то ли для подачи воды в водопровод, то ли для откачки воды из резервуара или подвала, то ли тушения пожара. Для бригад, занимающихся обустройством колодцев, котлованов и траншей, мотопомпа – незаменимый для работы инструмент.

strport.ru

Ручной насос

Если на участке не проведено электричество, чаще всего происходит установка ручного насоса. Приобретение и установка таких устройств не подразумевает трату большого количества денег. Во многих случаях целесообразнее устанавливать именно ручные насосы для воды, которые имеют низкую стоимость и при желании могут быть собраны собственными руками.

Поршневые устройства

Описываемые устройства могут иметь различный вид, но устроены они одинаково и имеют один принцип работы. Описываемые устройства можно разделить на 2 части – подземную и наземную. Основной деталью является цилиндрический корпус, который может быть выполнен из чугуна или нержавеющей стали.

К стенке корпуса присоединяется излив. Эта деталь может быть создана из того же материала, что и корпус, но в некоторых случаях при самостоятельном сборе конструкции она создается из пластика. В верхней части корпуса устанавливается шток, который соединен с рукояткой.

Вторая часть устройства располагается внутри обсадной трубы скважины. Она представляет собой рабочий цилиндр, который соединен с надземной частью при помощи металлической трубы. В цилиндре располагается поршень, имеющий уплотнительные кольца. Снизу цилиндр оборудуется патрубком, который соединен с трубой, подающей воду из скважины.

Чтобы понять, как работает поршневое устройство, стоит разделить процесс выкачивания воды на несколько этапов:

1. В исходном положении коромысло устройства опущено вниз. В таком положении поршень располагается в верхней части корпуса. При этом клапана закрыты, благодаря чему вода остается внутри.
2. После поднятий коромысла происходит опускание поршня. Во время такого действия давление внутри цилиндра поднимается, в результате чего происходит открытие клапанов на поршне и прижатие обратного клапана. После этого вода начинает поступать в надпоршневое пространство.
3. Когда коромысло вновь опускается, происходит поднятие поршня и закрытие клапанов. В результате вода выталкивается вверх.
4. Во время поднятия поршня под ним создается разрежение, что способствует открытию обратного клапана, что способствует всасыванию воды.

При последующих действиях описанный цикл повторяется. Производительность описываемых конструкций зависит от нескольких параметров, к которым можно отнести высоту поднятия поршня, а также размеры корпуса. Многие подобные устройства способны поднимать воду с глубины около 10 метров.

Одно движение коромысла позволяет набирать до 2 литров воды. Минус таких конструкций заключается в том, что уплотнительные кольца достаточно быстро изнашиваются. Это происходит еще быстрее, если в воде присутствует песок. Еще одним серьезным минусом является невозможность использовать ручной насос в зимнее время, так как вода в цилиндре полностью замерзает.

Штанговые насосы

Описываемые устройства похожи на поршневые, но отличаются от них расположением цилиндра. Эта часть конструкции постоянно погружена в воду минимум на 1 метр ниже поверхности. Благодаря этому можно поднимать воду с глубины от 10 до 30 метров. Для описываемых устройств необходимо устанавливать обсадную трубу диаметром не менее 100 мм.

Рабочий цилиндр штанговых насосов соединяется с надземной частью при помощи трубы и штока. Чтобы подъем большого столба воды производился с минимальными усилиями, необходимо увеличить длину коромысла.

Основным преимуществом штанговых устройств является возможность использования в зимнее время. Чтобы вода не замерзала в цилиндре в зимнее время, на 2 метра ниже уровня земли просверливается отверстие в подающей трубе. После того, как накачивание воды прекращается, остатки сливаются через создано отверстие, благодаря чему ручной насос может использоваться в любое время года.

Крыльчатые насосы

Подобные устройства часто используются на складах для перекачивания различных жидкостей из емкостей. Такие насосы могут использоваться для неглубоких скважин, где зеркало воды находится не глубже 7 метров.

Крыльчатое устройство состоит из корпуса, имеющего входящий и выходящий патрубки. Внутри корпуса насоса расположена крыльчатка с клапанами. Эта часть конструкции через ось соединяется с ручкой. Корпус разделяется на 2 части, на перемычке между которыми расположены клапаны.

Принцип работы описываемых устройств является достаточно простым. Для набора воды в скважину опускается шланг, который присоединен к патрубку устройства. После поворота ручки крыльчатки происходит чередование областей разрежения, что способствует подаче воды к выходному патрубку.

Мембранные насосы

Одними из наиболее распространенных насосов являются мембранные устройства. Они похожи на крыльчатые насосы, но в корпусе вместо крыльчатки расположена мембрана, которая связано с рукояткой штоком.

Мембрана разделяет корпус насоса на 2 камеры. При опускании рукоятки вниз происходит поднятие мембраны, в результате чего создаваемое разрежение способствует открытию впускного клапана, благодаря чему происходит поднятие воды в нижнюю камеру насоса.

На что стоит ориентироваться во время выбора насоса

Перед приобретением ручного насоса следует учесть несколько факторов, от которых зависит эффективность использования устройства:

1. Параметры скважины. Основной параметр, который следует учитывать – глубина, на которой находится водоносный слой. Большинство ручных насосов работает на глубине не ниже 10 метров. Если вода располагается глубже, можно устанавливать только штанговые устройства.
2. Производительность насоса. Во время приобретения механизма важно учитывать, сколько воды ручной насос способен перекачивать за единицу времени.
3. Диаметр обсадной трубы. Если ее диаметр составляет 100 мм или больше, проблем с насосом возникнуть не должно. В случае, когда обсадка более узкая, штанговые насосы не используются. Это связано с тем, что рабочий помповый узел не получится опустить в воду.
4. Уровень загрязненности перекачиваемой жидкости. В характеристиках приобретаемых изделий можно найти данные об уровне загрязненности, при котором ручной насос может эффективно перекачивать воду. Если этот параметр нее учитывать, устройство может прослужить меньший срок или сломаться в первый месяц после начала использования.
5. Удобство насоса. Если нажатие рычага насоса требует больших усилий, такое устройство не следует устанавливать на участке, где живут пожилые люди.
6. Особенности установки определенного устройства. Многие насосы устанавливаются на бетонную площадку, но они могут закрепляться в различных положениях
7. Конструктивные особенности изделий. Если ручной насос будет использоваться только в летнее время, стоит выбирать из менее дорогих пластиковых моделей.
8. Декоративность насоса. Этот фактор не является определяющим, но его стоит учитывать, если хочется сделать участок более красивым. При желании можно найти достаточно привлекательные чугунные насосы, которые подходят для установки на многих участках.

Стоит помнить, что одним из наиболее важных этапов является создание скважины для насоса. Лучше всего доверить такие работы профессионалам. Во многих ситуациях создание скважины без специализированного оборудования невозможно, поэтому приходится нанимать специалистов.

Обычно создание скважины происходит при помощи компактного бура. Таким инструментом производится бурение до тех пор, пока из-под земли не начнет появляться влага. Важно не пропустить момент, когда из-под бура пойдет не влажная глина, а чистый песок. После этого происходит удаление бура из земли и установка иглы с трубами. Во время забивания трубы важно не повредить резьбу.

После проведения таких работ необходимо прокачать скважину, чтобы вода поступала без перебоев. Сделать это можно при помощи поверхностного насоса.

Как сделать насос собственными руками

Чаще всего владельцы участков собирают своими руками именно поршневые насосы. Чтобы правильно собрать конструкцию, необходимо знать о каждом этапе ее сборки:

1. Сначала стоит изготовить цилиндр. При отсутствии необходимого оборудования сделать это не получится. Для создания цилиндра обычно берется труба из нержавеющей стали, которая имеет длину около 80 см. Ее диаметр должен быть не меньше 8 см. Внутренняя поверхность цилиндра обтачивается, чтобы на стенках не было неровностей. После этого на обоих сторонах трубы нарезается внутренняя резьба. Она необходима для вкручивания переходников для трубы. Многие вместо трубы используют цилиндр от гидравлической системы экскаватора.
2. Поршень для насоса можно сделать собственными руками. Для этого необходимо найти две шайбы. В центре шайб высверливается отверстие диаметром 3-5 см. Возле него высверливаются еще 2 отверстия. Их диаметр должен составлять примерно 5 мм. Внутри создается резьба. После этого необходимо отрезать кусок резины и прикрутить ее к шайбе таким образом, чтобы она перекрывала центральное отверстие.
3. Между шайбами закрепляется манжет. Этот элемент конструкции зажимается гайками, накрученными на шпильки. Сверху эти элементы прикручивается перемычка, которая имеет отверстие в центре.
4. После этого на концах прута нарезается резьба. Один конец присоединяется к перемычке поршня, а на втором впоследствии закрепляется коромысло. Перед тем, как зафиксировать шток, необходимо надеть на него переходную втулку.
5. Затем происходит сбор всех элементов насоса. Во время этого процесса происходит закручивание надетой на шток переходной втулки.
6. На следующем этапе к переходнику снизу от цилиндра присоединяется подающая труба с обратным клапаном.

Стоит помнить, что некоторые детали могут быть не такими, как описано в инструкции по сборке насоса. Например, начинка устройства может собираться из автомобильного поршня, клапаном в котором выступает шарик от подшипника.

Если участок располагается рядом с бурной рекой, можно установить помпу, которая может работать без электричества.

bouw.ru

ручная помпа для воды из скважины

≡  1 Декабрь 2016   ·  Рубрика: Насосы

А А А Размер текста

Содержание статьи:

Современное насосное оборудование разнообразно. Благодаря этому есть возможность выбора оптимальной модели для выкачивания воды из скважины. Правильно выбранный электронасос поднимет воду из глубокой скважины или подаст ее в дом из колодца без участия человека. Но имеется и серьезный недостаток. Они работают при наличии электричества. Если же электричество не подведено или случаются частые перебои, то электрические агрегаты оказываются бесполезны. В этом случае лучше использовать механический насос, чтобы перекачивать воду. Надежная ручная помпа для воды станет удобной альтернативой автоматическим устройствам. Ее можно установить в дополнение, для случаев, когда электрические приборы не смогут работать.

Виды ручных механических насосов

Ручные насосы для перекачки воды были первыми представителями насосной техники, которые люди изобрели далеко в прошлом. С появлением электричества и автоматических устройств механические варианты стали встречаться реже, но не ушли полностью из современной жизни. Существует несколько видов насосных конструкций механического типа.

Рис. 1 Поршневой насос для воды

Поршневые насосы

Такие конструкции являются одними из наиболее распространенных. Все модели имеют одинаковое внутреннее устройство. Внешний вид бывает самым разнообразным.

Рис. 2 Ручной поршневой насос: схема работы

Состоит поршневой ручной водяной насос из нескольких основных частей. Внешне видимыми являются цилиндрический корпус, рукоятка и излив. Корпус бывает стальным, чугунным или полимерным. Рукоятка обычно изготавливается из тех же материалов, крепится на кронштейне и соединяется со штоком, расположенным вертикально.

Внутри находится поршень с клапанами. Он соединен со штоком.

Насос монтируется на трубу, идущую в источник водоснабжения. Перед насосной конструкцией ставят обратный клапан, чтобы поднятая вода не уходила обратно.

Процесс работы устройства достаточно прост. Когда поршень поднимается, то он одновременно выталкивает порцию воды, которая над ним и подтягивает следующую. Когда он опускается, то отверстия в нем открываются и вода попадает в пространство над ним. Важными составляющими являются уплотнители между стенкой камеры и поршнем.

Штоковые устройства

Поршневые модели хорошо работают, если вода находится относительно близко к поверхности. Если же она залегает глубже десяти метров, то понадобится уже другой вид ручного насоса – штоковый.

Рис. 3 Чертеж штокового ручного насоса для скважины

Принцип работы у него тот же самый. Отличием является расположение рабочего узла. Камера с поршнем опущена непосредственно в воду. Для такого расположения требуется достаточный диаметр обсадной трубы. Он должен быть не меньше десяти сантиметров. Камеру опускают на такую глубину, чтобы отверстие для забора было не менее чем на один метр ниже поверхности воды.

Вода перекачивается за счет движений поршня, но она не затягивается с глубины, а последовательно выталкивается в трубу. Таким способом можно выкачивать воду с глубины до тридцати метров.

Прочие варианты ручных насосов

Помимо поршневых и штоковых в некоторых случаях используется еще два вида механических устройств: крыльчатые и мембранные.

Крыльчатые агрегаты состоят из крыла, всасывающего узла, вала, клапанов и рычага. Рычаг приводит в движение крыло с клапанами. При движении по сторонам от крыла образуются области с разреженным давлением, которые притягивают воду. Клапаны позволяют ей двигаться в сторону выводного патрубка.

Мембранные насосы состоят из круглой камеры, рукоятки, мембраны и системы клапанов. Эластичная мембрана поднимается рукояткой. В камере создается разреженная атмосфера, за счет чего вода всасывается. В это время открыт впускной клапан, а выпускной закрыт. Когда ручка заставляет мембрану опускаться, то впускной клапан закрывается и открывается выпускной, ведущий в напорную трубу.

Рис. 4 Ручной насос для воды из скважины мембранного типа

Такие насосы пригодны только для неглубоких скважин и КПД у них невысокий. Используются они чаще для перекачки загрязненной воды или других жидкостей.

Особенности выбора

Чтобы правильно выбрать модель ручного водяного насоса для скважин, следует учитывать основные параметры. В первую очередь существенное значение имеет глубина скважины, а точнее залегания воды. Если предполагается бурение абиссинской скважины, глубина которой не превышает десяти метров. То подойдут практически все модели. Только мембранный насос ограничен глубиной шесть метров. Если же скважина глубже, то использовать стоит штоковый насос, способный поднять воду с гораздо большей глубины.

Следующим параметром является производительность устройства. Она измеряется объемом перекачанной воды за цикл или единицу времени.

Учесть надо диаметр обсадной трубы. Если он меньше десяти сантиметров, то штоковый насос использовать не получится, рабочий узел не пройдет через такую трубу на нужную глубину.

Важным аспектом является удобство работы. Подобрать стоит модель, которой будет удобно пользоваться всем членам семьи.

Еще одной характеристикой, влияющей на выбор, является способ крепления. Он должен быть удобным и надежным.

Материал, из которого изготовлено устройство, бывает разным. Пластиковые модели подойдут только для сезонного, летнего применения. Для круглогодичной эксплуатации нужны металлические конструкции.

Ручной насос может украсить участок, если правильно подобрать его внешний вид.

Как сделать ручной насос для скважины своими руками?

Изготовить механический ручной насос для скважины своими руками не сложно, если имеются определенные навыки. Для корпуса берут металлическую трубу длиной не менее шестидесяти сантиметров, а диаметром от восьми сантиметров. Существенным условием является гладкая внутренняя поверхность, а толщина стенок не важна.

Рис. 5 Самостоятельная сборка

Цилиндр с двух сторон закрывают крышками с отверстиями. Идеальным вариантом будут резьбовые крышки.

Сливной носик делают на расстоянии в двадцать сантиметров от верхнего края. Для него берут отрезок трубы небольшого диаметра.

Поршень может быть сделан из металла, пластика или древесины, но не надо забывать, что дерево разбухает в воде, а пластик разрушается при замерзании. Для плотного прилегания к стенкам цилиндра устанавливают уплотнительные кольца.

В поршень и в нижнее отверстие ставят клапаны, которые не позволяют жидкости двигаться в обратную сторону. Клапан в дне впускает воду в цилиндр при поднятии поршня и не выпускает, когда он опускается. Клапан в поршне впускает воду, когда поршень опускается и не выпускает, когда он поднимается.

Снизу к отверстию присоединяется труба. Сверху к поршню прикрепляют шток, к корпусу – кронштейн. На кронштейн крепится подвижная ручка, которая при помощи шарнира соединяется со штоком. Самодельный насос готов. Таким способом относительно легко можно сделать ручной насос для колодца или другого источника.

У ручных насосов для воды имеется множество плюсов. Они не зависят от электроэнергии, недороги, просты в устройстве, установке и использовании. Их относительно легко можно отремонтировать, достаточно иметь ремкомплект с необходимыми сменными частями. Ручной насос для воды из колодца работает легко, откачка выполняется не тяжело – пользоваться устройством могут даже дети.

Поделиться с друзьями: Поделиться с друзьями:

oburenie.ru

Ручной насос для воды: применение, виды, производители

Простейший подъемный агрегат для воды – ручной насос

Отсутствие в некоторых местностях централизованного водоснабжения и даже электроснабжения (либо частые перебои в подаче) – далеко не редкость. Особенно если речь идет об участках, которые только недавно начали осваивать.

А какой смысл иметь землю, но не иметь возможности что-то на ней вырастить или просто провести выходные за городом с комфортом, не занимаясь добычей воды из реки или колодца? В таких случаях очень выручают ручные насосы для воды, о которых многим хотелось бы узнать побольше.

Какими бывают ручные насосы

Применение подобных устройств бывает целесообразно не только при отсутствии электричества, но и в случае устройства временного источника водоснабжения (например, на период стройки) или при финансовых проблемах. Их цена, выгодно отличающаяся от стоимости качественных электронасосов, не слишком скажется на семейном бюджете. А при поломке в результате перекачивания не очень чистой воды отремонтировать такой насос будет проще и дешевле.

По конструкции и принципу действия ручной насос для перекачки воды подразделяется на несколько видов.

Поршневые насосы

Конструкция поршневого насоса проста: он состоит из цилиндра, внутри которого двигается поршень с клапаном.

Принцип действия поршневого насоса

Работает он по вакуумному принципу:

• При поднятии поршня вверх под ним образуется вакуум, в который втягивается вода;
• При опускании поршня вниз вода устремляется в открывающийся в нем клапан и попадает в пространство над ним, откуда при очередном движении поршня вверх изливается через сливную трубку.

Поршневые насосы способны поднимать воду на высоту до 10 метров.

Для справки. Такой насос ручной для воды на выходе создает давление. Его можно использовать для заполнения водой перед включением несамовсасывающих электронасосов.

Штанговые насосы

Их конструкция мало отличается от предыдущей, а особенностью является длинная штанга, к которой крепится поршень, что позволяет выкачивать воду с довольно большой глубины, достигающей 25-30 метров.

Схема штангового насоса

На схеме:

• 1 – насосный цилиндр, опускаемый на глубину скважины;
• 2 – колонна из водопроводных труб;
• 3 – металлическая штанга;
• 4 – удерживающий колонну на обсадной трубе стальной хомут;
• 5 – сальник;
• 6 – соединяющий штангу с ручкой шток;
• 7 – ручка-балансир;
• 8 – рабочий поршень;
• 9 – клапан в поршне;
• 10 – обратный клапан, предотвращающий вытекание воды из цилиндра.

Мембранные насосы

Это единственный насос ручной для откачки воды с большим количеством нерастворенных примесей. В его конструкции просто нет деталей, изнашивающихся от трения, как в поршневом или штанговом, а клапаны в виде перекатывающихся шаров способны к самоочищению.

Ручная механическая помпа – насос для воды мембранный

Такие агрегаты удобно использовать не только для подъема питьевой воды из источников глубиной до 6 метров, но и для осушения затопленных подвалов и погребов. Устанавливают их вертикально, ручкой и всасывающим патрубком вниз. Для удобства крепят к стене, для чего на корпусе имеются специальные «ушки».

Крыльчатые насосы

Крыльчатый насос ручной для питьевой воды – это разновидность поршневых агрегатов. Чтобы понять принцип его действия, посмотрите на рисунок.

Схема устройства

На схеме:

• В кожухе 3 качается крыло 1, которое приводится в действие с помощью ручки 4, выведенной наружу;
• Крыло, играющее роль поршня, снабжено двумя клапанами 2;
• В нижней части кожуха находится неподвижная перегородка 5 с клапанами 6;
• Между перегородкой и крылом образованы две рабочие полости. Когда крыло движется в сторону полости Б, вода из неё выталкивается в верхнюю часть насоса и изливается через выходной патрубок. А в это время в полость А засасывается вода из источника.

Обратите внимание. Крыльчатый насос относится к самовсасывающим устройствам с высотой всасывания до 9 метров. На выходе он способен создавать давление до 2 атм.

Многие из перечисленных насосов можно сделать своими руками (см. Ручной насос для воды своими руками в разных вариантах), но вряд ли это целесообразно, так как стоят они недорого, да и ассортимент в магазинах достаточно обширен. Их выпускают как отечественные производители, так и украинские, литовские, китайские.

Более высоким качеством отличаются ручные насосы западноевропейских (немецких, датских, итальянских) предприятий.

Насос ручной «Родник» производительность 30 л мин украинского производства

Как выбрать ручной водяной насос

Любое устройство с ручным приводом независимо от конструкции и принципа действия способно обеспечить вас 20-30 литрами воды в минуту. Их производительность, конечно, меньше, чем у электрических или дизельных аналогов, к тому же приходится приложить для добычи воды немало физических сил.

Но зато вы никак не зависите от наличия электроснабжения на участке, вам не нужно заботиться о приобретении топлива и платить большие суммы при покупке и ремонте более совершенных автоматических агрегатов. Инструкция по эксплуатации тоже весьма проста и позволяет самостоятельно устанавливать и чинить такие устройства.

Но стоимость – не самый важный критерий выбора. Гораздо большее значение имеют характеристики источника воды, цели использования агрегата и другие факторы.

А именно:

• Диаметр скважины. Большинство насосов предназначено для выкачивания воды из скважин не менее 4 дюймов.
• Глубина залегания воды. Как правило, любой поршневой, крыльчатый или мембранный насос для откачки воды ручной способен добывать воду с глубины 6-7 метров, а если он оборудован обратным клапаном – 9-10 метров.

Решить задачу подъема воды с большой глубины (до 30 метров) могут только штанговые устройства

• Цель использования. Есть насосы, которые просто облегчают добычу воды, позволяя отказаться от ведра на веревке. А есть такие, которые можно использовать в комплексе с другими устройствами.
• Чистота воды. Наличие в ней большого количества песка и других абразивных включений приводит к быстрому выходу агрегата из строя.
• Сезонность использования. Для летней эксплуатации можно приобретать недорогие модели в пластиковом корпусе. Если же «качок» будет использоваться круглый год, он должен быть выполнен из более прочных материалов – чугуна, нержавейки и т.д.

Насос в пластиковом корпусе со сливом через ручку

• Способ установки. Кроме стационарных существуют легко переключаемые мобильные устройства, которые по мере надобности могут качать воду из скважины, колодца, накопительной емкости или природного источника.
• Габариты и вес. Они имеют значение для монтажа и транспортировки.
• Внешний вид. Если вам хочется не просто облегчить свой загородный быт, но и украсить участок, выбирайте модели с литым чугунным или бронзовым декоративным корпусом. Сейчас есть даже такие ручные насосы, которые имитируют старинные колонки.

На фото – ручной насос в декоративном исполнении

Заключение

Конечно, по удобству и производительности устройства с ручным приводом не сравнить электрическими насосами, снабженными автоматическим управлением. Но они становятся настоящим спасением при отсутствии электроснабжения или частых отключениях электричества, делая вас совершенно независимыми от его поставщика.

При желании вы даже можете изготовить такой насос самостоятельно. Как это сделать – смотрите видео в этой статье.

moikolodets.ru

Механический насос для воды – особенности, плюсы, классификация, принцип работы

Предназначение водяных насосов заключается в перекачивании воды, не имеющей в своем составе каких-либо твердых включений – листьев, песка, комочков грязи, травы и т.д. Такое оборудование широко используют дачники и жители частных домовладений при поливе огорода и сада, а также для обеспечения хозяйственных нужд. Механический насос помогает наполнить летний душ и дает возможность приготовить пищу или закрыть консервацию на зиму даже в момент отсутствия электроэнергии. Он является незаменимым помощником в хозяйстве, поэтому имеется практически в каждом доме.

Характерные отличия

Особенностью механического насоса для воды является сам принцип его работы. Он приводится в действие посредством физического усилия человека, направленного на рычажный механизм или помповую кнопку устройства. Нажатие может производиться рукой или ногой, в зависимости от конструкции оборудования. В результате применения силы, потоки воды по шлангам перекачиваются в нужном направлении. Все достаточно просто и понятно.

Использование ручного насоса для питьевой или хозяйственной воды оправдано при небольшом объеме ее потребления, так как для продолжительной работы человеку понадобится приложить существенные физические усилия.

Следует учитывать и тот факт, что скорость и высота подъема водного потока любым механическим насосом заметно меньше в сравнении с такими же показателями, относящимися к электрическим аналогам. Следовательно, в большинстве случаев его эффективность может оказаться незначительной. Но в ситуации с отсутствием бесперебойной подачи электричества ручной насос всегда придет на помощь, обеспечив людей питьевой водой, а сад и огород – живительной влагой.

Незаменимыми оказываются и ручные помпы, устанавливаемые на объемные пластиковые бутыли в офисах или на кухнях. Они позволяют наполнить стакан или сосуд, не поднимая и не наклоняя тяжелую емкость. Достаточно лишь нажать на кнопку, чтобы появилась струя воды.

Плюсы и минусы ручных насосов

Основными преимуществами механических насосов, используемых для перекачивания питьевой и хозяйственной воды, являются:

• примитивность конструкции;
• неприхотливость в эксплуатации;
• простота в работе;
• легкость в установке;
• универсальность узлов;
• независимость от электроснабжения;
• долговечность;
• экономичность;
• возможность самостоятельного изготовления.

Последний пункт может сыграть существенную роль в снижении себестоимости насоса, но не всегда является правильным решением. Дело в том, что стыковка конструктивных элементов довольно часто производится некачественно. В связи с этим, оборудование оказывается низкоэффективным. Чтобы избежать подобных ситуаций, ручной насос рекомендуется приобретать в торговых точках. Но это вовсе не означает, что домашнему мастеру запрещается его изготовление.

К недостаткам механических устройств для перекачивания воды относится необходимость применения физической силы и малая производительность, о чем упоминалось уже в предыдущем разделе.

Классификация

До сих пор на улицах частного сектора даже в крупных городах встречаются водозаборные колонки, но они ничего общего не имеют с механическими насосами, хотя также оснащаются ручными рычагами. Из колонок при нажатии на ручку вода выливается под напором, созданным давлением, присутствующим в централизованных водопроводных сетях. Насос, для создания внутреннего давления, приходится постоянно подкачивать, прикладывая физическую силу. Причем вода в него поступает не из труб, а из скважины или колодца. Интересно, что и те, и другие приспособления, используемые для подачи воды, остаются в наше время достаточно востребованными, несмотря на прогрессивное развитие современных технологий.

Механические насосы делятся на три основные группы:

• поршневые, в том числе штанговые;
• помповые, или диафрагменные;
• крыльчатые, или шиберные.

Обычные поршневые насосы для питьевой воды используются при залегании водоносных слоев на глубине менее 7-10м. Штанговое оборудование комплектуется штоками, позволяющими поднять воду из скважин глубиной до 30м. Удлиненные штанги погружаются в водоносный слой на глубину не менее метра. Диафрагменные насосы предназначаются для подкачки жидкой среды в системах водоснабжения. Бытовые компактные помпы ставятся на пластиковые емкости с питьевой водой.

Крыльчатые насосы представляют собой роторный механизм в корпусе с всасывающей трубой, опускаемой в емкость или водоем, и выходящим патрубком, соединенным со шлангом. Вода, в этом случае, перекачивается посредством вращательного движения ручного привода, без нажима на рычаг. Такие агрегаты являются наиболее дорогостоящими из всех рассматриваемых механизмов.

Насосное оборудование монтируется, исходя из режима его эксплуатации и материалов изготовления. В связи с этим, существует несколько вариантов установки насоса. При выборе изделия следует учитывать, что на рынке присутствуют модели, использование которых возможно только в летнее время. В этом случае корпус вполне может быть выполнен из пластика.

Часто в хозяйстве требуется переносной насос. К примеру, для забора питьевой воды предназначается скважина, а для хозяйственных нужд приходится качать речную или озерную воду. Но чаще оборудование устанавливается стационарно. В данном случае возвышающуюся над землей часть рекомендуется утеплять на зиму во избежание промерзания.

Принцип устройства поршневого насоса

Основными элементами наиболее простой конструкции ручного насоса является цилиндр и расположенный внутри него поршень. Посредством привода он соединяется с ручкой, вынесенной наружу. При надавливании на рычаг, поршень поднимается, а после устранения усилия – опускается. Благодаря такому движению рабочего органа и происходит перекачивание питьевой воды.

В нижнем положении поршня жидкая среда поступает в пространство над ним через специальный клапан. При поднятии рабочего органа вверх, вода попадает в выпускную трубу. В этот момент происходит разряжение давления в нижней камере, в результате чего из скважины вода начинает подсасываться через впускной клапан. Подача воды происходит порционно.

Эффективность работы насоса зависит от точности притирки внутренней поверхности цилиндра к внешней стороне поршня.

При недостаточно плотном ходе рабочего органа внутри корпуса, необходимая для работы оборудования разность давления создаваться не будет. Но не менее важным элементом является обратный клапан. От его качества и надежности напрямую зависит производительность и долговечность насосного оборудования.

Обратные клапаны изготавливаются двух видов:

• мембранные – из толстой резиновой пластины, края которой приподнимаются или опускаются в зависимости от создаваемого давления;
• шариковые – аналогично, но с неподвижными краями и дополнительным элементом в виде идеально подобранного шарика, открывающего или закрывающего всасывающее отверстие.

Помпы для бутылей с питьевой водой

Такие насосы имеют компактные размеры и устанавливаются на бутыли вместо пробки. Их широко применяют в офисах и дома. Помпы удобны в эксплуатации – при каждом нажатии на кнопку в стакан или другой сосуд сливается определенная порция заранее залитой в емкость воды.

Изготавливаются мини-насосы из пищевого пластика. Они оснащаются одной или двумя нижними трубками, опускаемыми в бутыль, и ориентированным строго вертикально краником, посредством которого наполняется кружка, чайник и даже кастрюля. Качественная помпа должна иметь:

• фильтр;
• крепежное кольцо с прокладкой;
• дополнительные насадки-переходники;
• привлекательный внешний вид.

При покупке любого механического насоса для питьевой воды следует ориентироваться на его производительность и габариты, а также материал изготовления. Немаловажным критерием является известность бренда, так как компания, выпускающая некачественную продукцию, вряд ли сможет добиться популярности.

semidelov.ru

---

•
  Накопительный септик
•
  Кран американка
•
  Американка кран
•
  Дренаж что такое
•
  Бассейн ариант
•
  Как прочистить унитаз в домашних условиях от засора
•
  Датчик уровня воды
•
  Бассейн в
•
  Очистные сооружения сточных вод
•
  Что такое дренаж
•
  Дренаж на дачном участке самый простой способ
