Повысительный насос: оборудование для стабилизации напора воды. Насос водяной нагнетательный

Повысительный насос: основные характеристики | Мой колодец

Повысительный насос для квартиры

Насосы повысительные для воды, так или иначе, используют практически во всех системах водоснабжения. Причём, подобное оборудование применимо не только при автономной, но и при централизованной подаче воды.Люди, живущие в многоэтажных домах, не понаслышке знают о проблеме слабого напора, когда невозможно воспользоваться бытовой техникой, для которой нужна вода. О видах и свойствах этого оборудования и пойдёт речь в данной статье.

Особенности насосов для повышения напора

Повысительные насосы для воды применяются не только для улучшения напора в питьевом трубопроводе. На работу отопительных систем, они также оказывают благотворное влияние.Это особенно актуально, когда в квартиру или частный дом устанавливается водонагреватель, либо оборудуются тёплые водяные полы.Итак:

Для каждого варианта использования, всегда найдётся подходящая модификация насоса — остаётся только правильно подобрать модель с нужными характеристиками. Существуют компактные варианты, которые устанавливают на трубу прямо перед водонагревателем, или допустим, посудомоечной машиной.
Насос усилит давление воды, недостаточное для нормальной эксплуатации бытового оборудования. Отличный вариант для установки в квартире или доме — насос повысительный ups.На фото снизу вы видите сразу несколько таких моделей, смонтированных на домашнем трубопроводе.

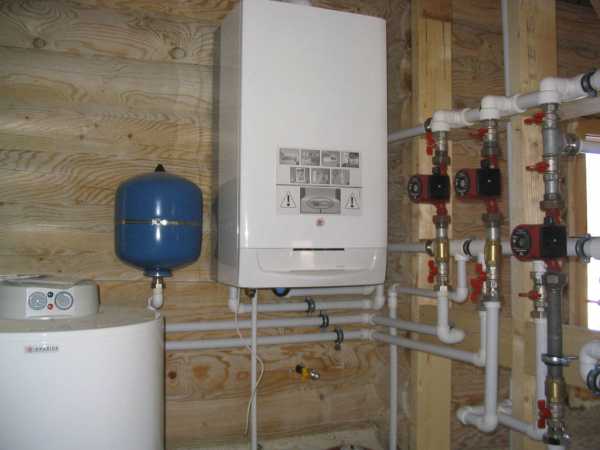

Насосы Grundfos UPS, установленные в частном доме

Эту модификацию можно так же установить в душевой, что даст возможность пользоваться им более комфортно. Такие приборы очень удобны в эксплуатации: включаются и отключаются самостоятельно, работают тихо, имеют защиту от сухого хода.
Естественно, что насосы для воды повысительные применяются не только в жилых домах, но и на различных производствах. Только мощности у этих агрегатов будут совсем другие.В промышленности, а так же в системах централизованного водоснабжения населённых пунктов, используют даже не насосы, а повысительные насосные станции.
Они могут представлять собой комплекс из нескольких агрегатов и двигателя к ним. Напорная станция устанавливается не так, как повысительный насос для квартиры. Она монтируется на отдельном фундаменте, и оснащается системой автоматического управления и контроля показателей.
Корпуса агрегатов для повышения напора воды, изготавливают из самых прочных материалов: керамики, нержавеющей стали, латуни или чугуна. Они могут иметь как горизонтальное, так и вертикальное исполнение.Конструкция насосов может быть основана на одном рабочем колесе, либо иметь многоступенчатую структуру.

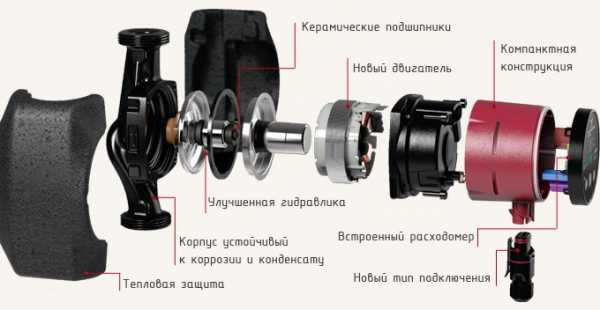

Насос повысительный для квартиры в деталях

Каждая ступень создаёт определённое давление, поэтому, чем больше уровней проходит вода, тем сильнее повышается её напор. То есть, показатель мощности насоса складывается из суммы напоров всех ступеней.
В бытовых приборах, двигатель охлаждается за счёт соприкосновения его ротора с водой. Что касается мини-насосов, которые устанавливаются исключительно для обеспечения стабильности напора бытовой техники, например: модель CL15, то они оборудованы ещё и воздушными вентиляторами.
Повысительные насосы могут иметь ручное или автоматическое управление, и работать не только с холодными, но и с горячими жидкостями. Их подбор осуществляют исходя из производительности, уровня шумности, и, естественно, условий эксплуатации. От всех этих характеристик зависти их цена.

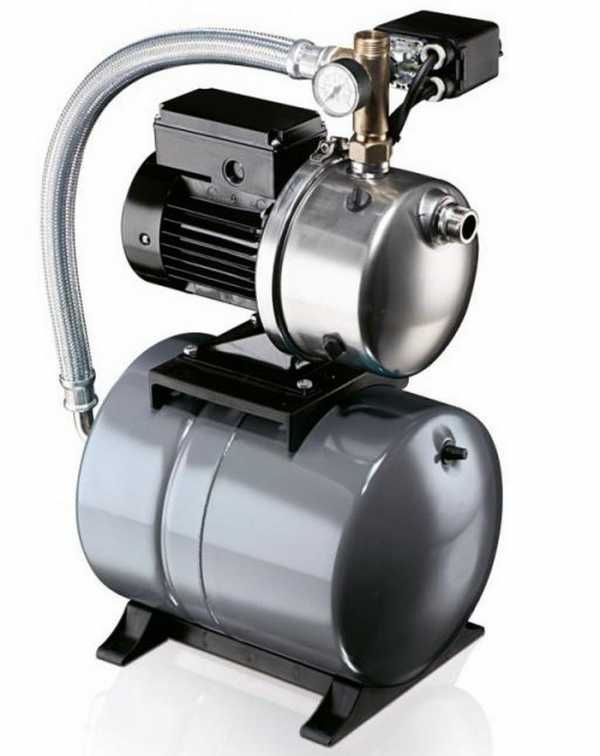

Повысительная станция: насос и накопитель в сборе

Эти самые условия порой диктуют необходимость установки накопительной ёмкости – ведь напор в магистральных трубопроводах не всегда падает. При повышении давления, насосу, установленному на трубу, приходится работать на полную мощность. Такие форс-мажоры способствуют быстрому изнашиванию насоса.
В случае с падающим напором, нагнетательный насос эффективен, но только в том случае, если ваши соседи не решают данную проблему этим же способом. Если во всех квартирах будет установлено такое оборудование, ситуация в лучшую сторону не изменится, и только наличие накопительного бака, обеспечит насосу нормальные условия для работы.

Единственный минус такой схемы – это сложность монтажа её элементов. Гораздо проще приобрести не насос и бак отдельно, а насосную станцию в сборе.В любом случае, какое бы оборудование вы не приобрели, инструкция от производителя, а так же видео в этой статье, помогут вам разобраться в том, как установить его своими руками.

Правила установки нагнетательных насосов

В повысительных насосах имеется датчик потока, который срабатывает в момент начала движения воды по трубе. Поэтому важно правильно выбрать место для установки насоса.Допустим, накопительный бак находится в подвальном помещении, а воду нужно подать на второй этаж. Естественно, что подачу должен обеспечивать водоподъёмный агрегат.Итак:

Но напор воды будет падать при одновременно открытых кранах, и его стабилизацию будет обеспечивать нагнетательный насос. Если установить его в подвале, с функцией подъёма он, скорее всего, не справится.
Насос должен быть смонтирован на трубе, непосредственно перед краном или бытовым прибором, для которого он предназначен. Для этих целей обычно используют модели с мощностью от 0,8 атмосфер. Их и в доме может быть установлено несколько, не говоря уже о производственных водопроводах.

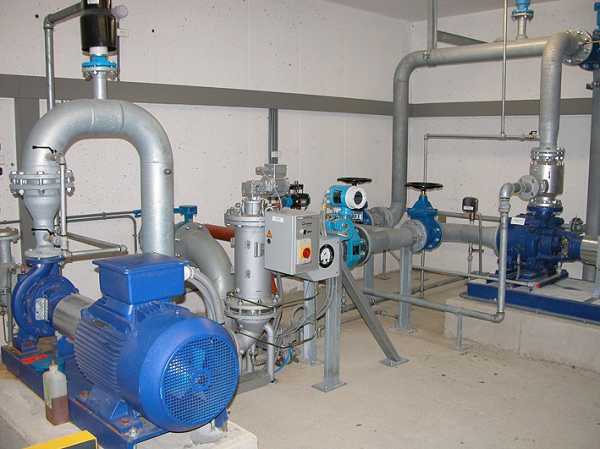

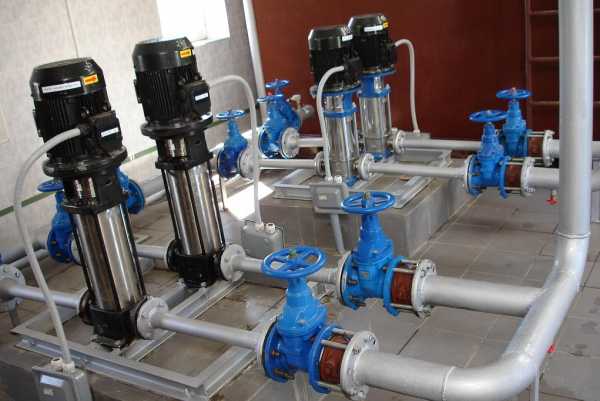

Параллельная установка повысительных насосов на производственном трубопроводе

Вообще, необходимое количество насосов должно определяться расчётом. Кроме рабочих приборов могут быть установлены и резервные, особенно там, где есть противопожарные системы.Обычно, на три рабочих агрегата устанавливается один резервный. Они могут монтироваться по разным схемам.
Когда нужно во внутренней сети водопровода увеличить расход воды, то насосы устанавливают последовательно (по цепочке), а для увеличения давления в трубопроводе – параллельно. Размещаются они в изолированном техническом помещении: с отдельным выходом, хорошей вентиляцией и искусственным освещением.
Для гашения вибрации трубопроводов, и возникающего при этом шума, под агрегаты устанавливают амортизаторы, а для примыкающих к ним труб используют специальные вставки длиной 0,9-1м, из гофрированной армированной резины. Вводы труб сквозь стены выполняются с применением гильз с резиновыми уплотнителями.

Помещение бойлерной с повысительными агрегатами на фундаментах

Соответственно, от шума и вибрации изолируются и все несущие конструкции помещения. Сами агрегаты устанавливают на подиумах из бетона или кирпичной кладки, или стальных рамах, находящихся выше отметки чистого пола на 30-40 см. Крепят насосы анкерами, которые жёстко замоноличивают в толще фундамента.
Такие системы всегда автоматизированы: контролируется не только запуск и остановка агрегатов, но и давление на всасывающих и напорных патрубках, силовые нагрузки, и даже температура подшипников.
В случае отклонения любых показателей от нормы, срабатывают датчики защиты, и агрегаты отключаются. При их монтаже используются обводные трубы, обратные клапаны, задвижки для пропуска воды, и обязательно устанавливаются водомерные приборы.

Подача и напор воды в таких системах осуществляется путём изменения скорости вращения рабочих колёс агрегатов, либо с помощью дроссельных заслонок с электроприводами, установленных на входе воды. Чтобы работа промышленных насосов была бесперебойной, их питание обычно предусматривается от двух, независимых друг от друга, источников электроэнергии.

moikolodets.ru

Центробежный водяной насос: основные виды и принцип действия

Центробежные водяные насосы поверхностного типа

Если рассматривать бытовые устройства, используемые для водоснабжения, водоотведения и отопления жилых домов, то их основную часть составляют насосы водяные центробежные. Их название объясняется принципом работы агрегатов, в которых напор и давление жидкости образуются из-за центробежной силы, возникающей при вращении рабочего колеса.

Устройство и принцип действия

О том, как работает насос такого типа, мы рассказывали неоднократно. Но все же повторимся в двух словах, чтобы было понятно далее, как он подразделяется на виды.

Главным рабочим элементом устройства является насаженное на вал и заключенное в корпус колесо (крыльчатка), состоящее из двух дисков, соединенных изогнутыми лопастями;
Между дисками и лопастями образуются каналы, которые перед началом работы агрегата заполняются водой;

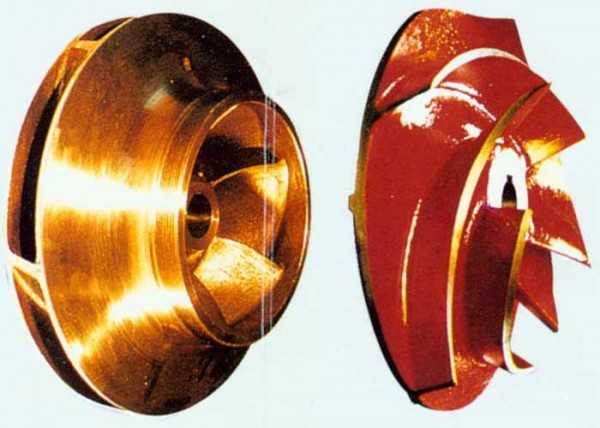

Фото рабочего колеса

Когда рабочее колесо начинает вращаться, на воду действует центробежная сила, отбрасывающая её на периферию;
Одновременно в центре колеса давление снижается и в разреженное пространство по всасывающему трубопроводу через патрубок поступает новая порция воды из источника;
А вода с периферии под давлением выбрасывается из колеса в приемную камеру (диффузор), а оттуда в напорный патрубок, после чего покидает водяной центробежный насос по напорному трубопроводу.

Обратите внимание. Величина центробежной силы напрямую зависит от частоты вращения и диаметра рабочего колеса.

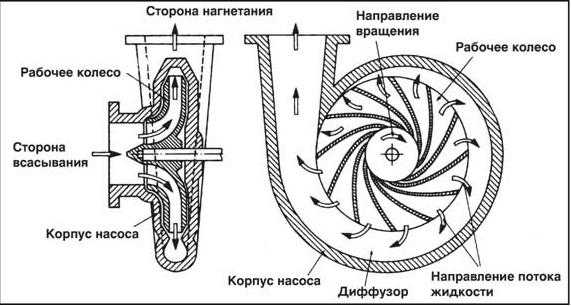

Элементарная схема устройства центробежного насоса

Чтобы агрегат работал бесперебойно и надежно, помимо электродвигателя и рабочей камеры он снабжается дополнительным оборудованием:

Задвижка для регулирования потока воды;
Обратный клапан на всасывающем патрубке с фильтром грубой очистки для предотвращения вытекания воды из камеры обратно в приемный бассейн и её очистки от механических примесей;

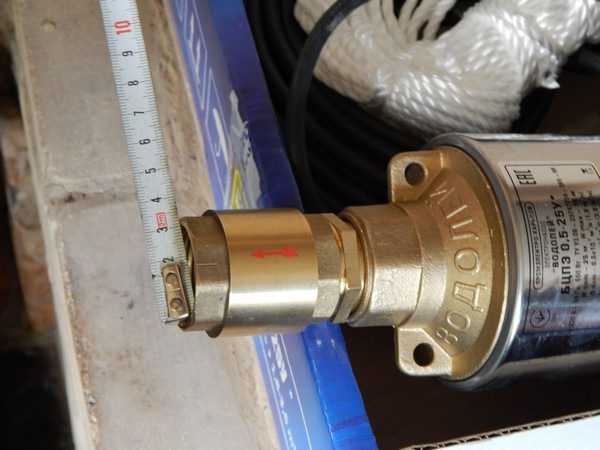

Обратный клапан

Манометр на напорном патрубке, показывающий давление, которое создает насос;
Предохранительный клапан для защиты от гидравлического удара и т.д.

Подобное оборудование не всегда входит в комплект, но его можно приобрести отдельно и установить своими руками на сам насос или трубопровод, соединяющий его с источником либо потребителем воды.

Виды центробежных насосов

Это самый распространенный тип оборудования для перекачивания воды, а также других жидкостей. Подобные агрегаты могут служить разным целям и выпускаются в разных модификациях. Существует множество видов центробежных насосов, отличающихся по конструктивным и техническим параметрам.

По расположению вала

В зависимости от того, как расположен в пространстве вал двигателя и в каком направлении производится разъем корпуса, центробежные насосы водяные делятся на:

По способу подвода жидкости

Вода в устройство может подаваться с одной или с двух сторон. Соответственно, такие насосы подразделяются на агрегаты с односторонним или двухсторонним всасыванием.

Горизонтальный насос с двухсторонним всасыванием

По количеству ступеней

Ступенями называют рабочие колеса. Чем больше количество последовательно расположенных ступеней, тем больше жидкости насос может перекачать за единицу времени, так как с каждой ступенью увеличивается напор.

В зависимости от этой конструктивной особенности подобные агрегаты бывают:

Одноступенчатыми;
Многоступенчатыми.

Для справки. Одноступенчатые насосы часто называют консольными по расположению вала.

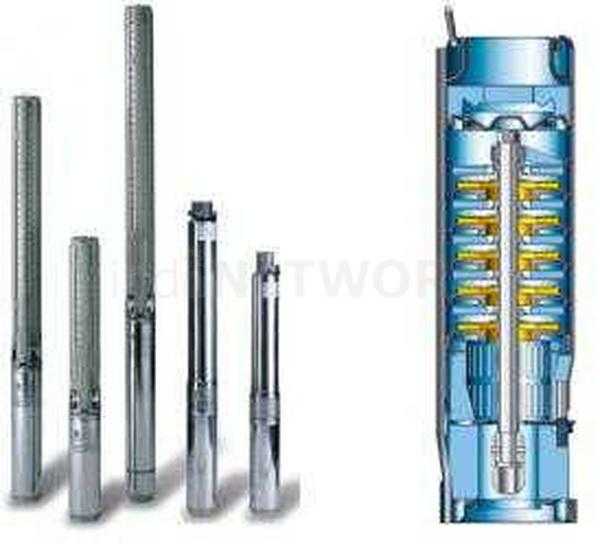

Вертикальные многоступенчатые насосы для скважин

Так как цена оборудования во многом зависит от развиваемой им мощности и прочих технических характеристик, то многоступенчатые модели стоят дороже консольных.

По напору

Основная техническая характеристика любого водоперекачивающего устройства, влияющая на выбор – создаваемый им напор.

Насосы с напором до 20 метров водяного столба называют низконапорными;
От 20 до 60 метров водяного столба – средненапорными;
Более 60 метров водяного столба – высоконапорными.

По способу установки

Это самый явный критерий, по которому водяные центробежные насосы делятся на:

Поверхностные – устанавливаются вне источника воды и всасывают её через шланг, опущенный в воду. Обычно монтируются в технических помещениях (подвалах жилых зданий, хозяйственных постройках, кессонах) или просто на поверхности земли рядом с колодцем или накопительным резервуаром;

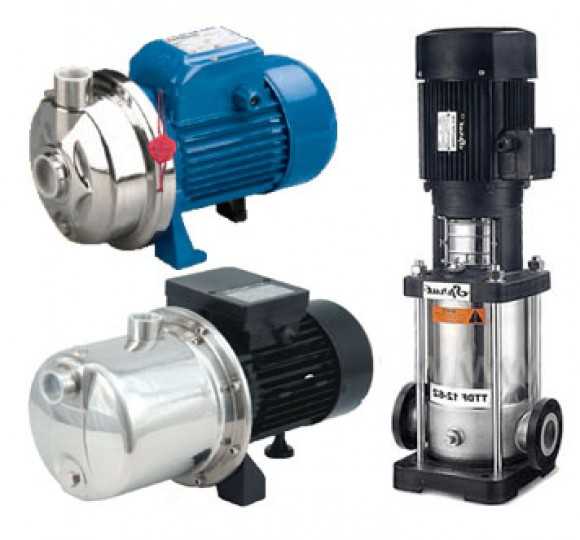

Главное преимущество устройств поверхностного типа – их мобильность

Обратите внимание. Такие устройства могут поднимать воду с небольшой глубины, не превышающей 8-9 метров.

Погружные – полностью погружаются в перекачиваемую жидкость, поэтому имеют герметичный корпус. В зависимости от мощности, способны подавать воду на большие расстояния с глубины до 200 метров. Подразделяются в свою очередь на скважинные (глубинные (см. Глубинные насосы для скважин: технические характеристики)) и колодезные;

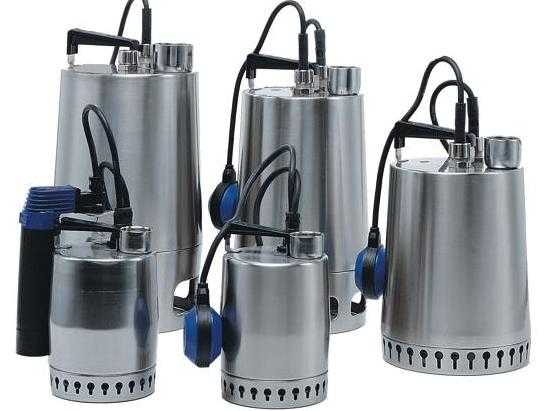

Погружные колодезные насосы

Полупогружные – агрегаты исключительно вертикального исполнения, нижняя часть которых может контактировать с водой.

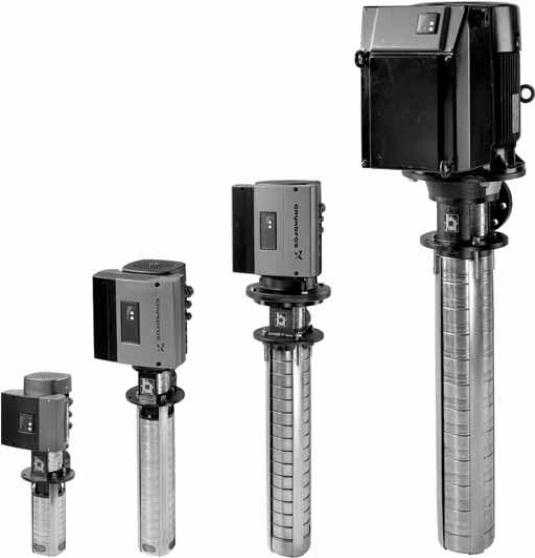

Полупогружные многоступенчатые агрегаты

По способу охлаждения двигателя

При длительной работе двигатель любого электрического оборудования нагревается и нуждается в охлаждении, и водяной насос центробежный не исключение. По способу защиты от перегрева он подразделяется на устройства с сухим или мокрым ротором.

В устройствах с сухим ротором электрическая и гидравлическая части разделены герметичным торцевым уплотнением, поэтому вал не контактирует с водой, а охлаждается с помощью встроенного вентилятора.

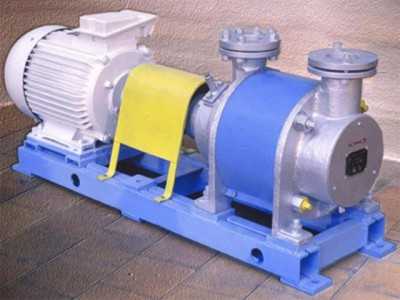

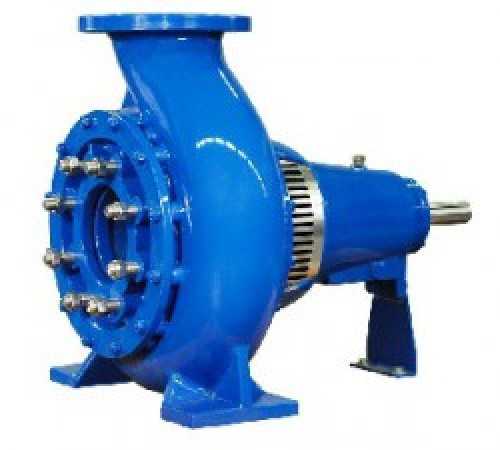

Циркуляционный центробежный насос с сухим ротором

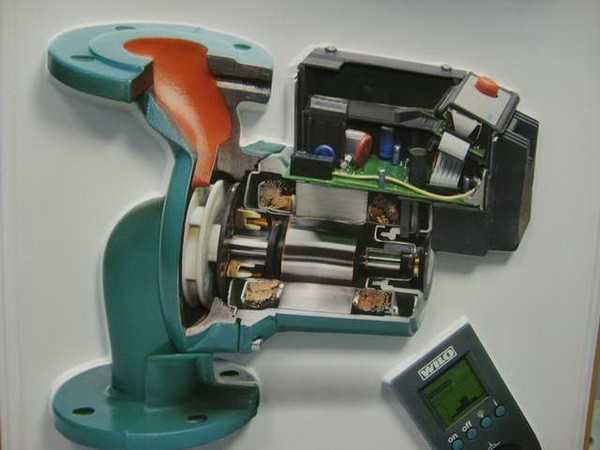

В агрегатах с мокрым ротором вал с подшипниками омываются перекачиваемой жидкостью и охлаждаются её потоками. Из-за отсутствия вентилятора они издают меньше шума, но монтироваться могут только в горизонтальном положении, чтобы все вращающиеся части равномерно охлаждались.

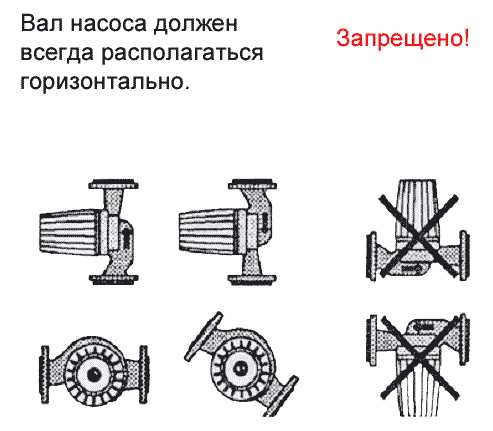

Правила установки насосов с мокрым ротором

Преимущества

Самый большой недостаток центробежного водяного насоса – это его чувствительность к нерастворенным в воде примесям: песку, илу, прочим загрязнениям. Как правило, инструкция к каждому агрегату содержит в себе сведения о максимальном содержании взвешенных частиц и их размеру в перекачиваемой среде. И на это обязательно нужно обращать внимание.

К преимуществам же уверенно можно отнести такие факторы, как доступная стоимость, долговечность при правильной эксплуатации, высокая надежность, простая конструкция. При необходимости такой насос вполне возможно разобрать и починить самостоятельно.

Помимо водоснабжения их повсеместно используют в системах отопления для обеспечения циркуляции жидкости, в системах повышения давления, а также для полива участков и осушения резервуаров и затопленных подвалов.

Заключение

Трудно представить себе современный загородный дом и даже дачу, в которых бы воду по старинке добывали из реки или колодца с помощью ведра и веревки. Все стараются автоматизировать этот процесс, используя надежные центробежные насосы, ассортимент которых позволяет выбрать модель с любыми характеристиками и конструктивными особенностями.

Сделать это, а также узнать, как установить и подключить подобное оборудование, поможет видео в этой статье.

moikolodets.ru

Водяные насосы для дачи и дома

Вода – это главное природное богатство. Но не везде и не всегда люди могут подключиться к централизованному водоснабжению и пользоваться этим благом. В таких ситуациях приходится сооружать автономное водоснабжение, для функционала которой требуются насосы. Эти устройства предназначены для транспортировки жидкости под напором. Они получили широкое распространение, а их многообразие приятно удивляет и вместе с тем озадачивает. Особенно насосы необходимы дачникам и жителям частного сектора. Так, например, очень популярен водяной насос для дачи, которым перекачивают воду из глубоких скважин и расположенных неподалеку открытых водоемов для полива огородов, ведь таким образом удается избежать многочасового физического труда.

Резюмируя все вышесказанное, отметим, что выбор насоса полностью зависит от того, в каких именно условиях будет работать это устройство.Обратите внимание на эту информацию.

Поверхностный насос выбрать или погружной определяют глубиной залегания грунтовых вод.
Исходя из чистоты перекачиваемой жидкости выбирают вихревой или вибрационный насос. Если в водопроводе хронически низкое давление, то устанавливать там водяной насос высокого давления не имеет смысла, вполне достаточно переносного насоса.
Важно помнить, что насос водяной электрический напрямую взаимодействует с водой. В большинстве случаев насосы должны иметь надежные заземления корпуса и трехполюсные вилки для заземления.
Цена водяных насосов для дачи и частного дома зависит от мощности устройства и фирмы-производителя и колеблется в пределах 60-300 долларов. Самые дорогие насосы — из нержавеющей стали. Чугунные и алюминиевые подешевле.
Какой фирмы выбрать насос? Самый популярный производитель — датская фирма Grundfos. Другие марки водонасосов — Cat Pumps, Karcher, Wilo. Все они хорошо зарекомендовали себя на рынке насосного оборудования.

В зависимости от того в каких условиях он будет эксплуатироваться, насос может быть поверхностным либо погружным. При наличии централизованного водоснабжения часто применяются водяные насосы высокого давления, которые подключаются к водопроводу для создания струи воды высокого давления.

Схема расположения поверхностного насоса

Все водяные насосы для дома или дачи устроены по одному общему принципу.

[include id=»1″ title=»Реклама в тексте»]

В процессе работы насос создает внутри себя вакуум, в результате чего жидкость из резервуара втягивается внутрь вакуумной камеры, после чего с силой выталкивается наружу и по трубе направляется к месту назначения. В зависимости от способа создания вакуума различают следующие принципы действия насосов:

Вихревой насос ↑

Работа этих насосов основывается на вращении вихревого колеса — плоского диска с радиально расположенными на его периферии лопатками. Во время вращения колеса вода течет в полость внутри корпуса и выталкивается оттуда вращением лопастей.

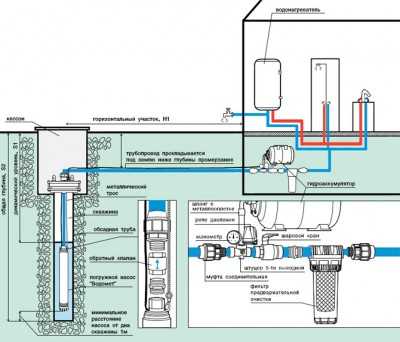

Схема установки погружного насоса

Недостаток:

Механизму насоса очень «не нравятся» взвешенные частицы, которые могут быть в воде.

Поэтому такие насосы стоит осторожнее использовать при перекачке воды из загрязненных вод.

Достоинство:

Высокая всасывающая способность и устойчивость к воздушным пузырям, встречающимся в «питающем» трубопроводе.

Электромагнитный (вибрационный) ↑

Главный элемент – электромагнит. Во время подачи на обмотки электромагнита переменного напряжения он притягивает к себе якорь, а при смене полярности якорь вновь возвращается в прежнее положение.

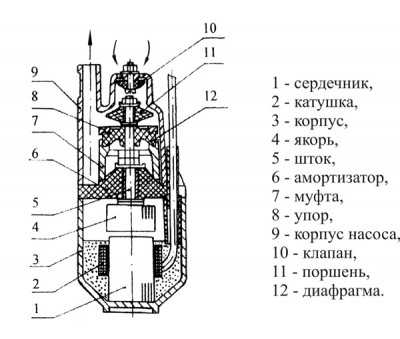

Конструкция вибрационного насоса

Таким образом, в течение одной секунды происходит сто колебаний якоря. Столько же вибрирует связанный с якорем поршень. Поскольку вода представляет собой упругую среду, то из-за вибраций начинаются колебания и ее избытки выталкиваются в напорный патрубок через клапан.

Достоинство:

Отсутствие вращающихся элементов и электродвигателя.

Центробежный ↑

В таком насосе при воздействии лопастей рабочего колеса на воду возникает центробежная сила, которая создает движение жидкости и необходимый напор.

Центробежный насос — воплощение простоты и надежности

Такие бытовые водяные насосы выпускают как погружного, так и поверхностного типов. Насос водяной центробежный выпускают с вертикальным и горизонтальным размещением рабочего вала.

Ручной водяной насос для дачи ↑

Вложив минимум средств, все-таки можно обеспечить свой дачный участок или огород водой. Если потребность в воде на участке невелика или там не проведено электричество, то можно использовать насос водяной ручной.

[include id=»2″ title=»Реклама в тексте»]

Такие водяные насосы для дачи применяют в основном люди, у которых низкий уровень доходов и в местности, где подача электричества выполняется с большими перебоями или его нет вовсе. Для того чтобы привести устройства этого типа в действие необходима только грубая человеческая сила. Дачники используют водяные насосы для полива своих участков.

Ручной насос — очень распространенный и универсальный вариант

Самым распространенным среди таких моделей является поршневой насос. Жидкость перемещается под действием всасывающего поршня и разницы давлений в цилиндре. За один цикл подается от 0,5 до 2 литров. Глубина, с которой возможно качать воду – до двадцати метров.

Второй вид – крыльчатый насос. У него есть специальные лопасти, которые приводят в движение рукоять. Он компактнее поршневого, но величина подачи ниже – до 1.5 литров за один цикл. А вот глубина прокачки та же – до двадцати метров.

При желании можно сделать водяной насос своими руками. Оказывается для изготовления простейшего насоса больших усилий не нужно.

Насос для дачи из бревна пошагово ↑

Схематичное изображение такого устройства представлено на рисунке. Этот простейший насос может качать воду из близлежащих источников. Для его изготовления потребуется:

гофрированная труба;
кронштейн;
втулка с клапанами.

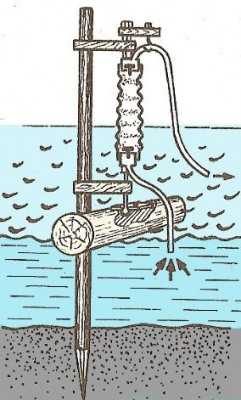

Схема самодельного водяного насоса

Работы производятся в такой последовательности:

Трубу подвешивают к кронштейну, а второй конец крепят к плавающему бревну.
С обеих сторон трубу закрывают втулками с клапанами. Даже небольшие волновые движения приведут в действие трубу – гармошку. Чем чаще будет происходить сжимание и разжимание, тем лучше будет работать этот самодельный насос. Отметим, что при порывах ветра всего 2 м/сек, в реке начинаются волнообразные движения, которые раскачивают насос и помогают ему перекачивать до двадцати пяти тонн воды в сутки.
Если гофрированная труба выполнена из латуни, вес бревна не должен быть меньше шестидесяти килограмм. Чтобы такой самодельный насос работал не один день, к подъемнику крепят ограничитель в виде кольца, через который закрепляют болт. Ограничитель с болтом держат подъемник в изначальной позиции и позволяют ему поворачиваться лишь в горизонтальной плоскости.
Втулки ввинчивают в наконечники и впаивают в гофрированную трубу. В самодельном насосе используют резиновые клапаны. Когда бревно находится в правильном положение, то оно натягивает трубу и остается в строго перпендикулярном направлении.

Видео: мини водяной насос своими руками ↑

Причины неисправностей ↑

Современные особенности электросетей и сетей водоснабжения, а также непростые эксплуатационные условия приводят к разным неисправностям насосного оборудования, проявляющимся в следующем:

Нерасчетных вибрациях насосного агрегата;
Повышении уровне шума;
Повышении рабочих токов;
Пульсации давления;
Падении уровня напора;
Подтекании между фланцев и по валу насоса.

Если проявляется хотя бы один из вышеуказанных признаков, то нужно произвести ремонт водяного насоса.

Среди основных причин выхода из строя водяных насосов можно выделить следующие:

Ошибки при выполнении монтажных работ агрегата;
Неисправности электросхемы установки;
Неисправности электродвигателя насоса;
Работа насоса на режимах, которые отличны от регламентированных.

Поскольку к неисправности насоса может привести много причин, то диагностику должны проводить квалифицированные специалисты с использованием ряда приборов и приспособлений.

Видео: ремонт насоса своими руками ↑
