Насосные станции водоснабжения: что подойдет для частного дома? Насосная станция для дома

обзор лучших моделей, установка и подключение

Водяные насосные станции для дома – это центральный узел всей системы автономного водоснабжения жилища. Ведь напор в домашнем водопроводе генерирует именно насос и гидроаккумулятор, а непрерывность подачи воды отслеживает еще одна составляющая станции – датчик контроля давления.

Словом, без насосной станции в домашнем водопроводе воды попросту не будет. Поэтому в данной статье мы рассмотрим типовые разновидности бытовых насосных станций, уделяя внимание и процессу монтажа и настройки подобного оборудования.

Насосная станция водоснабжения

Предназначение насосной станции (НС)

Любая насосная станция делает три вещи: качает воду из скважины в дом, поддерживает давление в системе и обеспечивает непрерывное водоснабжение. Причем за эти опции «технически» отвечают совершенно разные узлы станции.

Насосные станции водоснабжения

Например, за первую опцию — подъем воды из скважины — отвечают насос и датчик контроля. Причем насос подает воду, а датчик «решает» когда это сделать, то включая, то отключая насос.

Вторая опция – стабилизация давления в системе – реализуется с помощью совершенно иных узлов. Эту работу делают гидроаккумулятор и все тот же датчик управления. Причем датчик следит за уровнем давления в аккумуляторе, а тот, в свою очередь, поддерживает, благодаря собственному избыточному давлению, напор в водопроводе.

А вот третья опция – обеспечение непрерывности водоснабжения – реализуется с помощью всех вышеперечисленных узлов. Но ключевую роль в данном случае играет именно гидроаккумулятор. Поскольку именно в этом узле содержится практически неисчерпаемый «запас воды», возобновляемый насосом, работающим под контролем датчика давления или уровня жидкости.

В итоге, реализуя свое основное предназначение – обеспечение владельца питьевой или технической водой – насосная станция работает по следующему принципу:

Насос качает воду в гидроаккумулятор.
Накопитель (гидроаккумулятор) сберегает в себе «порцию» закаченной воды, чтобы отдать ее по первому же требованию пользователя.
Управляющий датчик следит за своевременным пополнением гидроаккумулятора, командуя насосом.

Именно по этому принципу и работают все насосные станции. Вот только в слаженном взаимодействии всех узлов всегда встречаются определенные нюансы, которые и позволяют классифицировать конструкции НС по определенным признакам.

Классификация бытовых водяных насосных станций

В основе классификации конструкций бытовых насосных станций лежат нюансы работы всех трех вышеописанных узлов – насоса, гидроаккумулятора и управляющего датчика.

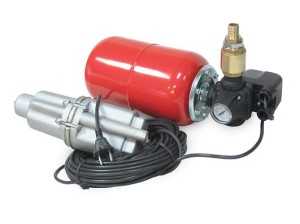

Автономное водоснабжение погружной насосной станции

И первая классификация – по типу насоса — разделяет установки автономного водоснабжения на погружные и поверхностные насосные станции. Причем первый вариант (погружной) отличается от второго (поверхностного) и конструкцией и месторасположением мотора.

Ведь у погружных станций мотор находится в скважине, а у поверхностных установок – на одной раме с гидроаккумулятором.

Причем последний вариант с общей рамой распространен более широко, чем раздельная конструкция.

Ведь поверхностную станцию легче обслуживать. Да и «проживет» она намного дольше, чем погружной аналог, который то замерзает, то заиливается.

Именно поэтому все популярные модели насосных станций принадлежат к поверхностному типу. Ведь с ним меньше хлопот, чем с погружной станцией.

Второй метод классификации – по типу гидроаккумулятора – разделяет станции на «открытые» и «закрытые» модели. К первым (открытым) относятся станции с накопительным баком, давление в котором не превышает одной атмосферы. Потребитель получает воду из такого бака самотеком. И в качестве подобной емкости можно использовать любую бочку, которую придется поднять на чердак.

Насосная станция с гидроаккумулятором

Ко вторым (закрытым) относятся модели с гидроаккумулятором – герметичным накопителем с резиновой мембраной, давление в котором колеблется в пределах от 2 до 5 атмосфер. Такую емкость можно установить даже в подвале – давление за мембраной «вытолкнет» воду в водопровод с нужным напором.

А такой подвид установок как канализационные насосные станции может обойтись и без накопителя. Эту роль играет септик или «станционный» отстойник, улавливающий тяжелые частицы.

Третий метод классификации – по типу управляющего датчика — разделяет станции на автоматические, полуавтоматические и ручные установки. Причем полуавтоматические и «ручные» станции работают либо вовсе без датчика, либо с механическим устройством поплавкового типа (как в туалетном бачке). И такие станции можно укомплектовывать только накопительным баком.

Автоматическая насосная станция работает только с датчиком давления, который отслеживает этот показатель на выходе из гидроаккумулятора. Это более надежный и точный вариант установки, поскольку датчик давления защищает гидроаккумулятор от перелива и обеспечивает подачу воды без заметных задержек. А вот «поплавковый» механизм лишен таких качеств. Поэтому большинство моделей НС комплектуются датчиками давления.

Где и как устанавливают насосную станцию

Место установки насосной станции зависит от следующих критериев: типа мотора, типа накопителя и удаленности скважины от дома.

Причем первый критерий – тип двигателя – влияет ан процесс монтажа следующим образом:

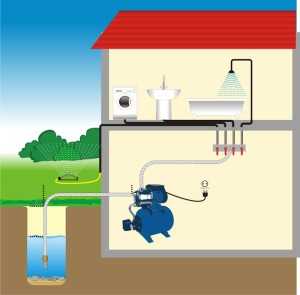

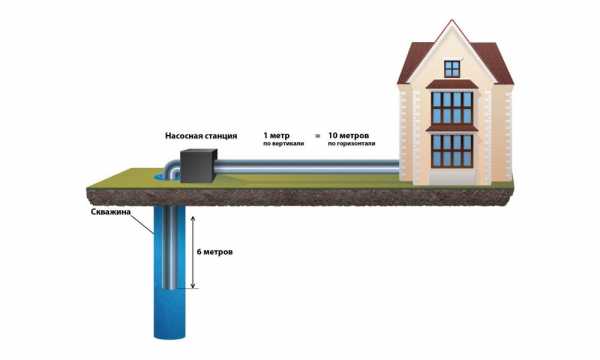

Схема установки насосной станции

Если мотор погружной, то установку монтируют в кессоне или в небольшом сарайчике, размещенном над горловиной скважины.
Если мотор поверхностный, то установку можно монтировать где угодно – хоть в кессоне, хоть в подвале дома.

Второй критерий – тип накопителя – влияет на процесс монтажа таким образом:

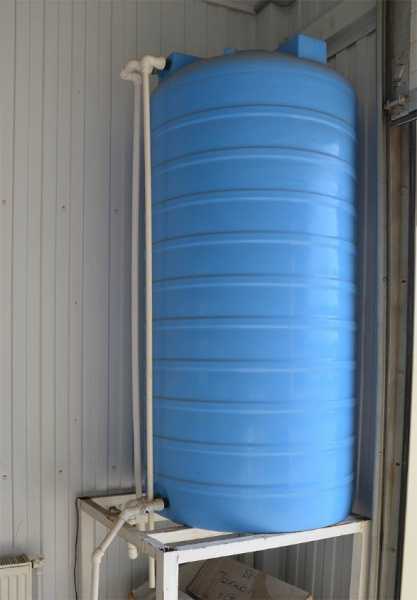

Открытые баки предполагают полную децентрализацию станции. То есть, мотор может стоять в скважине, бак на чердаке, а датчик у распределительного щитка (если он не отсутствует вовсе).
Гидроаккумулятор предполагают монтаж станции в подвальном помещении или в утепленной пристройке.

Третий критерий – удаленность скважины от дома – влияет на процесс монтажа насосной станции следующим образом:

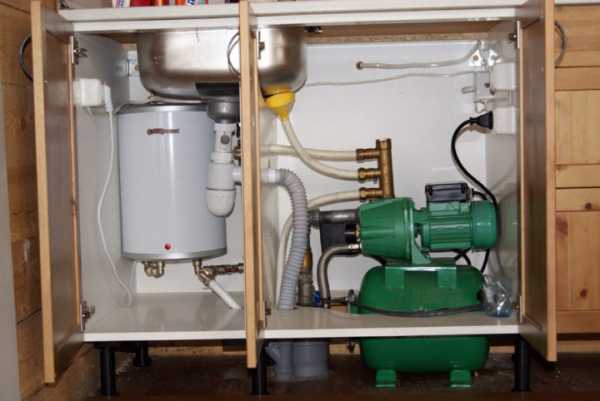

Ближние скважины можно обслуживать расположенной прямо в кухне установкой с гидроаккумулятором и малошумным и маломощным насосом.
Дальние скважины придется обслуживать расположенной в подвале, кессоне или пристройке установкой, которую укомплектуют мощным насосом, генерирующим максимальный напор. А такие агрегаты создают постоянный шумовой фон. Поэтому их держат подальше от жилых помещений.

Что выбрать? Советы покупателю

По мнению профессиональных сантехников на выбор той или иной модели насосной станции влияют следующие критерии:

Автономное водоснабжение

Число постоянных жильцов в доме. Этот критерий влияет на производительность агрегата, поскольку маломощные станции не смогут обеспечить водой большое число «пользователей». Поэтому чем больше жильцов в доме, тем мощнее должны быть станция.
Глубина скважины и высота дома. Этому критерию должна соответствовать высота подъема водяного столба. Иначе станция попросту не вытолкнет воду к точке потребления. То есть для удаленных и глубоких скважин нужно покупать станцию с максимальной высотой водяного столба.
Интенсивность использования водопровода. Этот критерий определяет и объем гидроаккумулятора. То есть, если в доме живут молодые люди, работающие или учащиеся, то аккумулятор может быть совсем небольшим. Ну а если в доме есть маленькие дети, что предполагает частую стирку, то без большого аккумулятора жильцы уже не обойдутся.

Впрочем, насосные станции хороши тем, что каждый элемент их конструкции можно заменить новым узлом с улучшенной производительностью и функциональностью.

Наиболее популярные модели насосных станций представлены в таблице.

Модель НС	Описание	Цена, руб
Grundfos Hydrojet JP 5/60	Поверхностная станция производительность 3,5 м3/ч мощность775 Вт. Глубина подъема воды — 40 м. Объем накопительного бака — 60 л.	От 23 500
Джилекс Джамбо 60/35 П-24	производительность — 3,6 м3/ч, мощность — 600 Вт. Глубина забора воды — 35 м.	От 5600
Marina CAM 80/22	Поверхностная станция производительность 3,6 м3/ч мощность 800 Вт. Глубина подъема воды — 32 м. Объем накопительного бака — 22 л.	От 6200
Акваробот JET 80 S-5	АНС производительностью 3 м3/ч, мощность — 600 Вт. Глубина забора воды — 38 м. Гидроаккумулятор 5 л.	От 3900

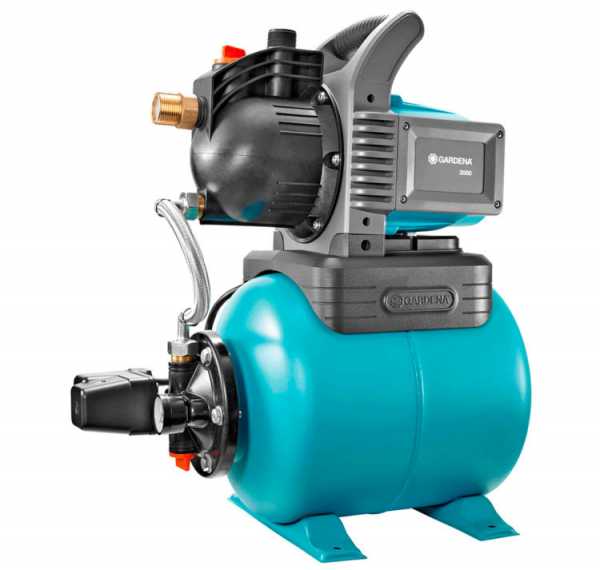

Gardena 3000/4	Производительность — 2,8 м3/ч, мощность — 650 Вт. Глубина — 40 м, объем бака — 24 л.	От 3600
Wilo Jet HWJ 20 L 203 EM	АНС с центробежным насосом, производительност — 2,1 м3ч, мощность — 1000 Вт. Глубина — 42 м, объем бака — 20 л.	От 10 000
Karcher BPP 3000/42	АНС производительностью 3 м3/ч, мощность 700 Вт. Глубина до 40 м	От 7000

canalizator-pro.ru

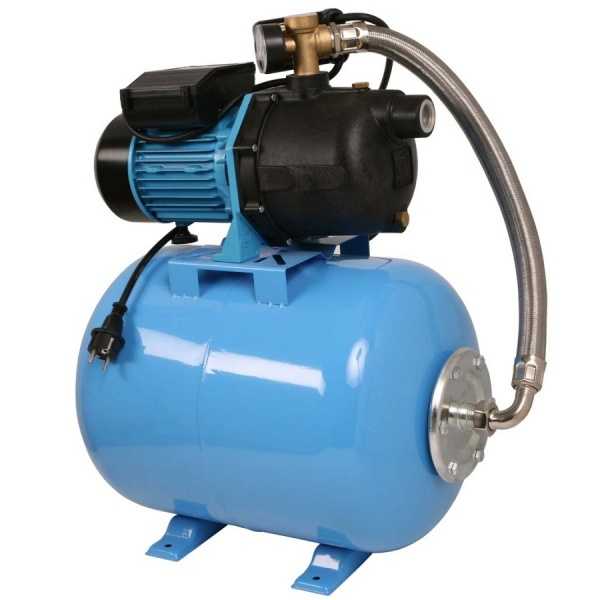

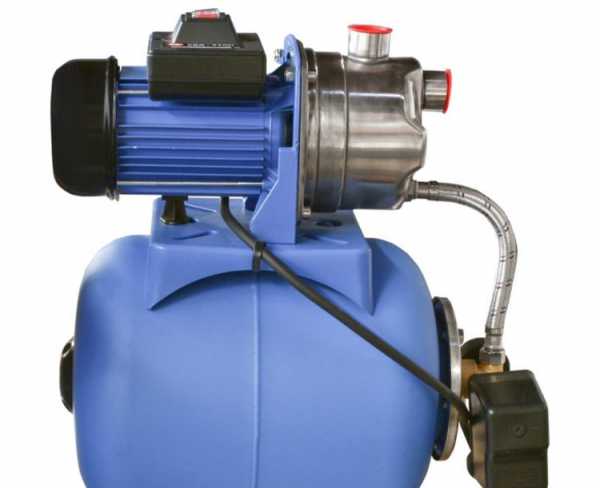

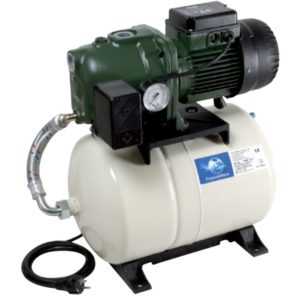

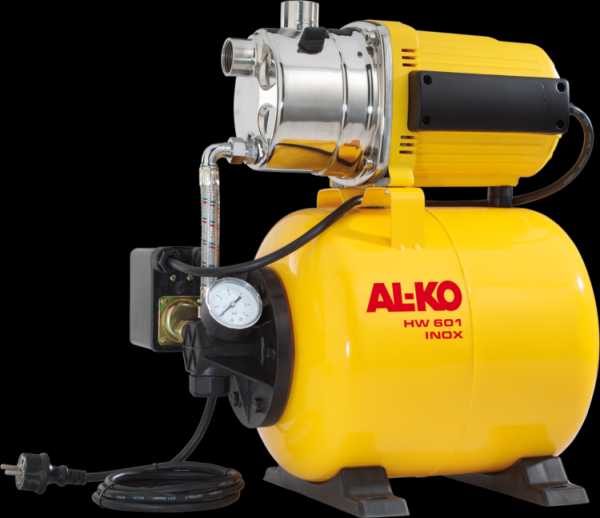

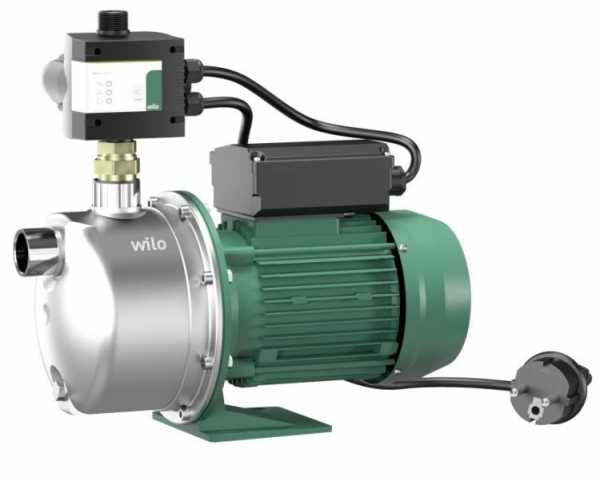

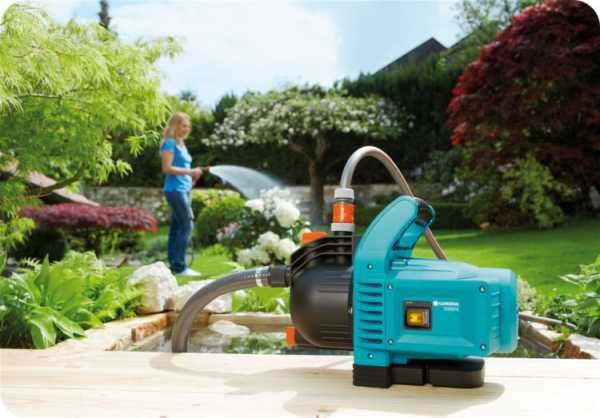

Насосная станция для дома - 75 фото лучших моделей 2017 года

В частных домах необходимо оборудование, что обеспечит домочадцев водой.

Благодаря насосной станции для дома можно получать воду из колодцев, различных скважин, рек.

Из за того, что создается постоянное давление со стороны водопроводной конструкции, вы можете без проблем подключать другие технические приборы.

Для правильного выбора стоит ознакомиться лучше с этим прибором, узнать о составе, видах, рекомендациях. Все это поможет быстрее определиться.

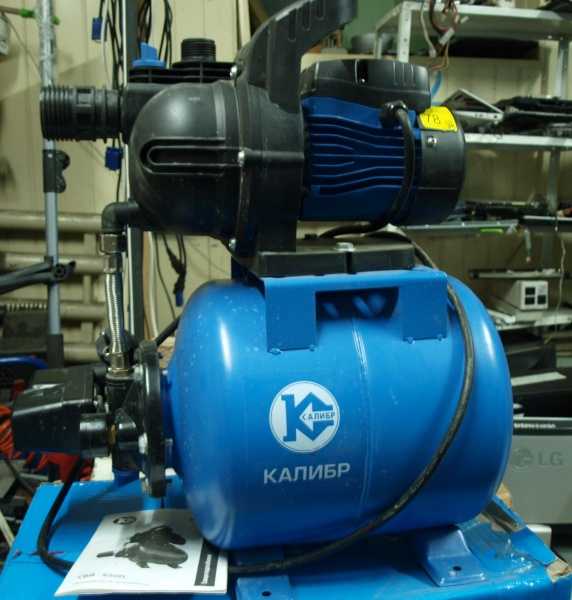

Составляющие элементы насосной станции

Обязательное условие использования насосной станции для дачи – это наличие электропитания.

Конструкция сама по себе автономная, то есть сама спокойно функционирует. Получение воды происходит из-за давления.

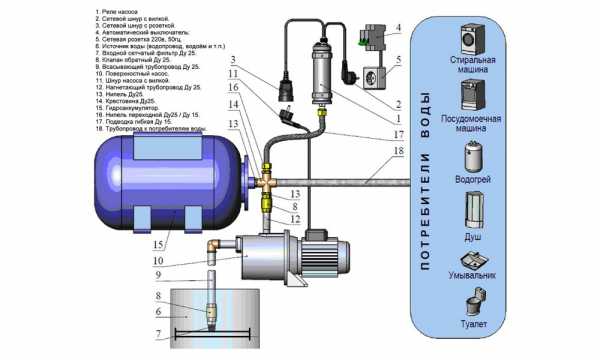

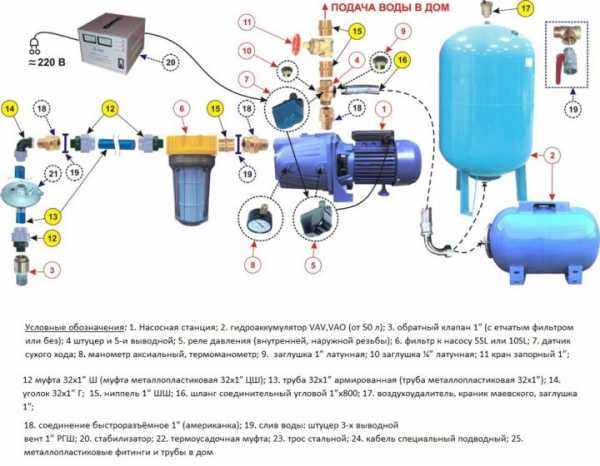

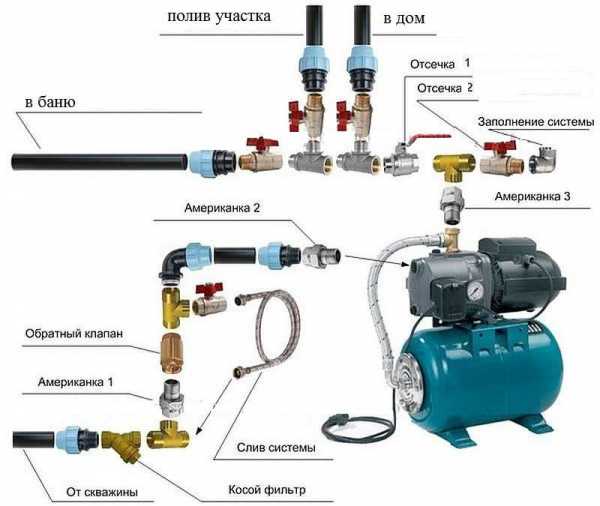

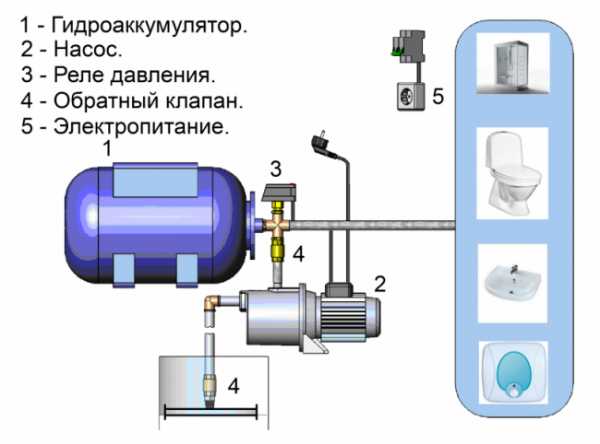

Схема насосной станции выглядит так:

гидроаккумуляторы;
поверхностный насос;
реле насосной станции;
обратный клапан на всасывающем трубопроводе;
электропитание.

Такой прибор используют для обустройства душевой кабинки, туалета, раковины.

Принципы функционирования

Гидроаккумуляторы – это заполненная газом емкость, в которой присутствует нужное давление.

Состоит из двух частей. Когда насос включается, вода идет ко второй его части. После того, нужное количество воды набрано, происходит растяжение мембраны, и сжатие газа во второй части.

Это характеризует образовавшее давление.

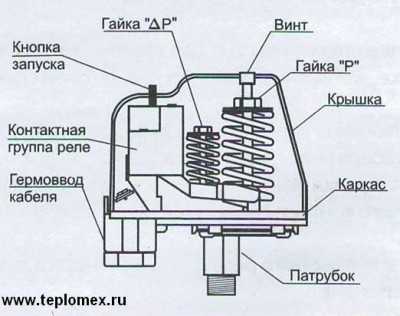

Реле контролирует этот показатель. Если значение датчика превышает 4 атм, насос отключают. Если краны закрыты, показатель давления стабилен, ваш насос работать не будет.

То есть гидроаккумулятор служит специальным резервуаром, в который подкачивается вода по мере необходимости.

Благодаря стабильному давлению в насосной станции, вы без проблем можете пользоваться другой техникой.

Стиральная машинка, посудомоечная, даже приборы водонагревательные – все это вы можете без опаски использовать.

Типы внутренних конструкций

Зависимо от того, какой тип вы предпочтете, зависит то, какой шум будет создавать ваша насосная станция для воды.

Вихревая конструкция. Всасывание воды происходит благодаря лопастям, что находятся внутри корпуса насоса.

Этот тип отличается особой бесшумностью. Недостаток состоит в невозможности набирать воду с большой глубины.

Эта конструкция идеально подойдет для жилого дома. При низких температурах не дают сбоя.

Центробежная конструкция. Она достаточно шумно себя ведет при работе. Но, в отличие от предыдущего вида, эта конструкция достает воду с большой глубины, несмотря на то, какая на улице температура.

Подключение насосной станции

Помните о наличии электропитания. От этого критерия зависит место расположения насоса. Также при установке обращайте внимание на следующие факторы:

учитывайте расстояние подачи воды;
теплота помещения, где будет установлен насос. Ведь станция не сможет выносить низкие температуры и при этом хорошо функционировать;
при сильном шуме, стоит подумать о звукоизоляции.

Обратите внимание! Идеальный вариант работы насосной станции – это создание специального кессона. Такое небольшое помещение устанавливают на глубине не более 2,5 м.

Благодаря этому, оборудование зимой не будет замерзать, ведь внутри конструкции будет поддерживаться плюсовой температурный режим.

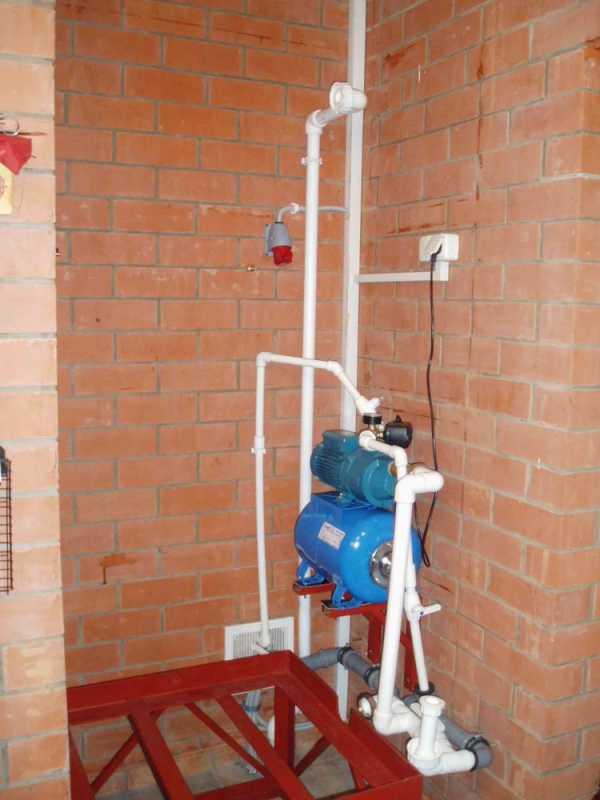

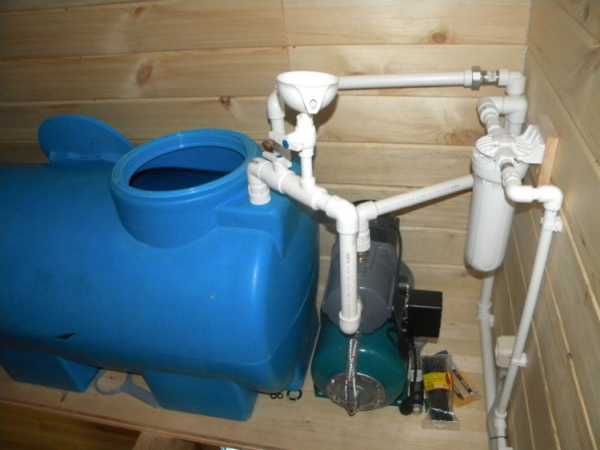

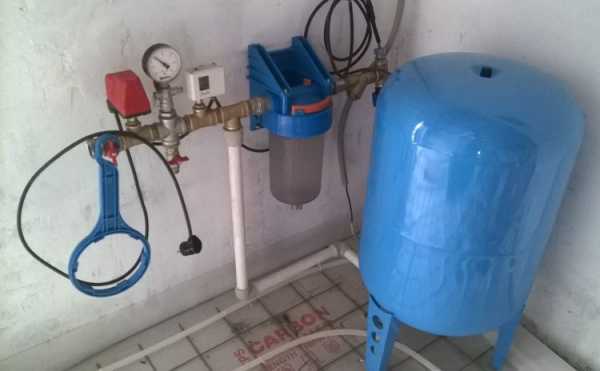

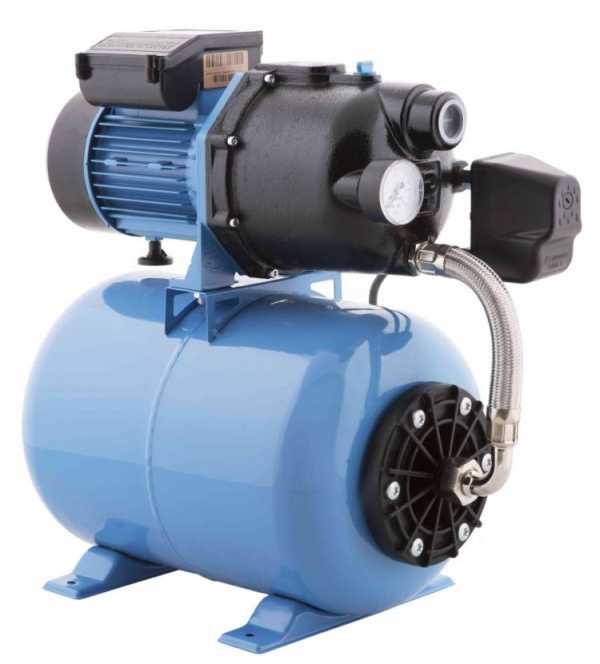

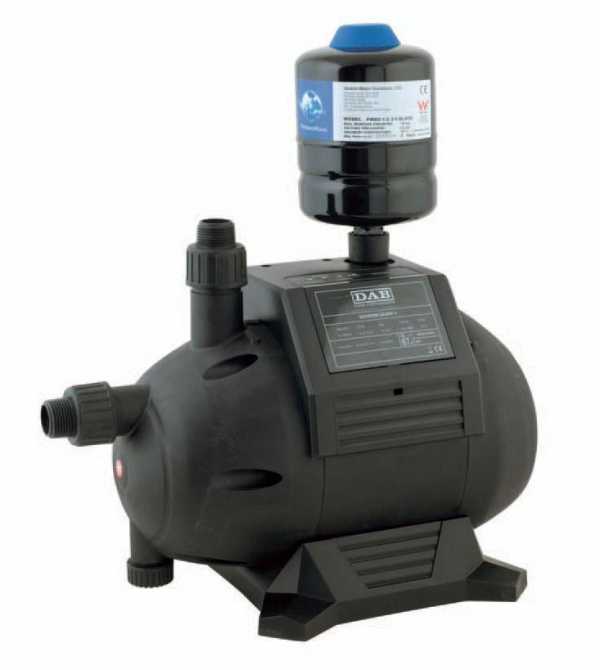

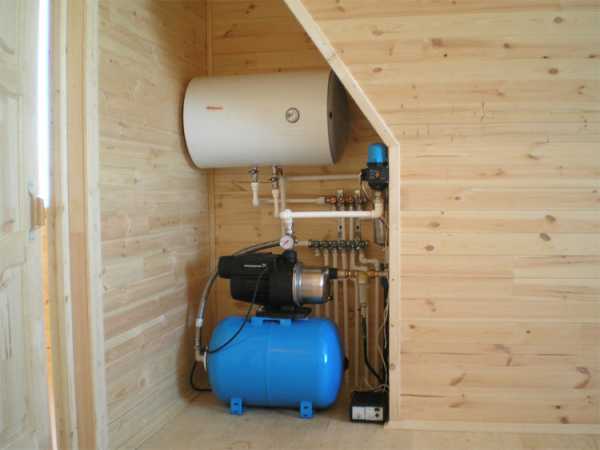

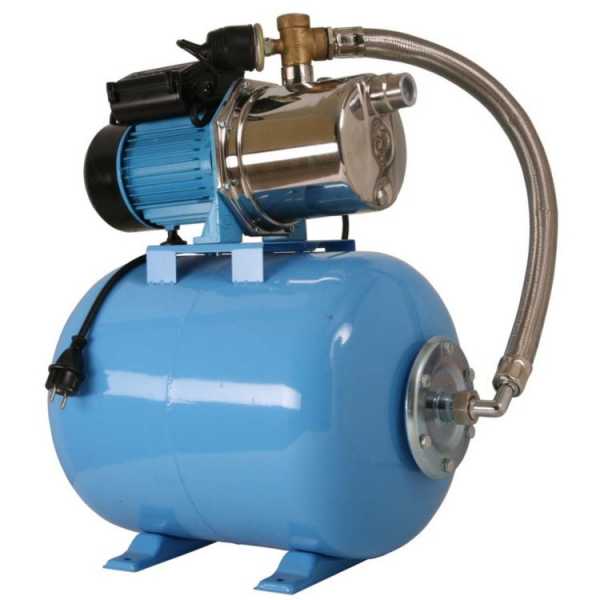

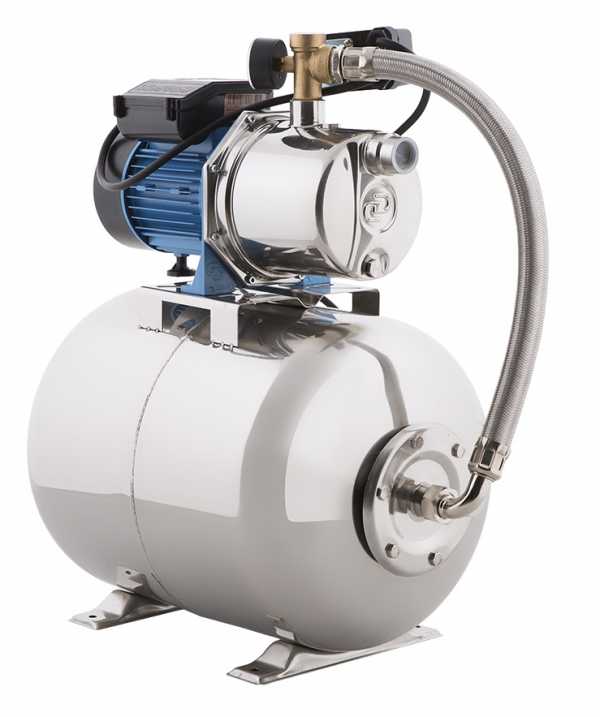

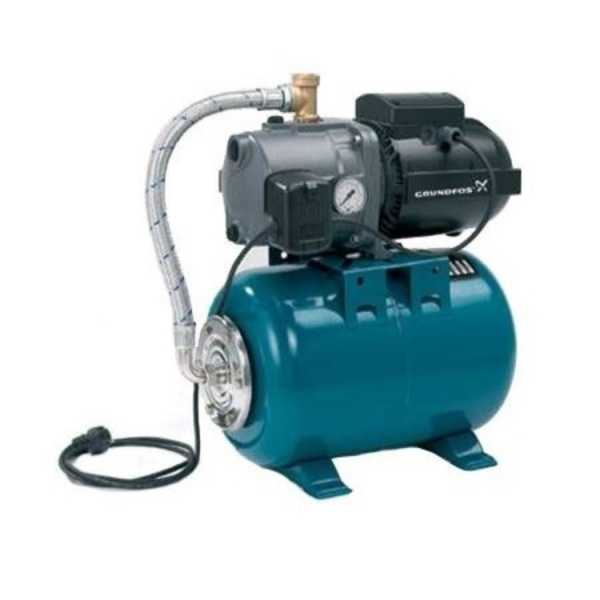

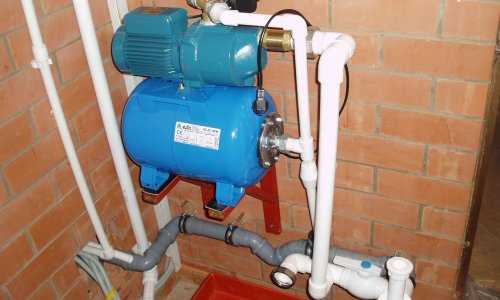

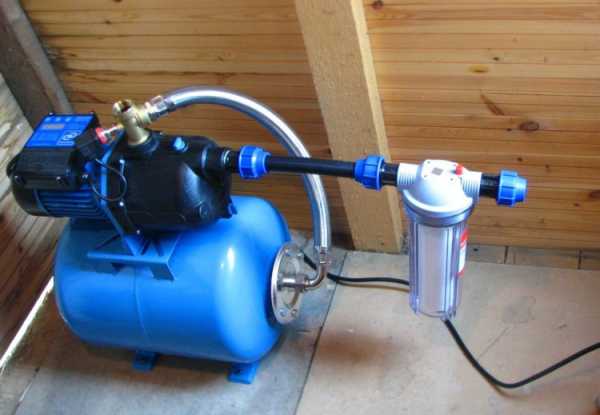

Отлично видно на фото насосной станции для дома, из каких элементов состоит установка. Самый нижний слой – это песчаная подушка, далее ложится бетонный раствор в кессон, в самом верху находится песочно-цементная обсыпка.

Кессон – это практичный, хороший вариант для дома, если вы планируете установить такое помещение на дачи – это будут неоправданные расходы.

Предпочтительнее построить средний ящик, поставить там конструкцию на теплый период. Зимой из-за низких температур оборудование заносят в дом.

Выводы

Прекрасно зарекомендовали себя насосные станции. Несмотря на то, для какого помещения вы будете использовать эту конструкцию – она незаменима.

Обращайте внимание на производителя, качество, продумайте установку, и тогда все получится.

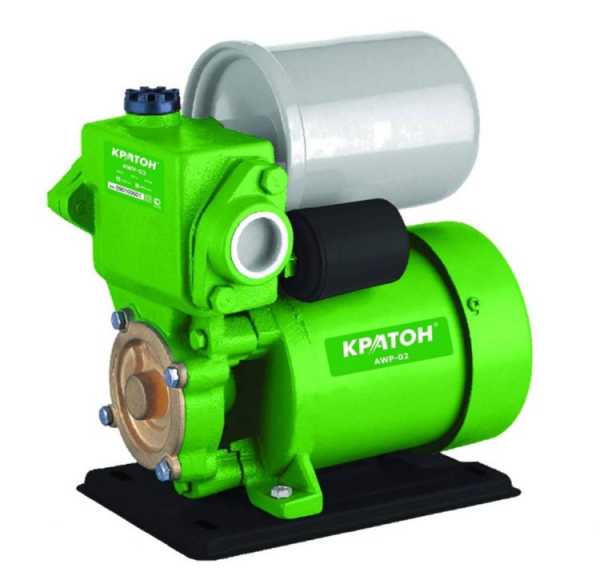

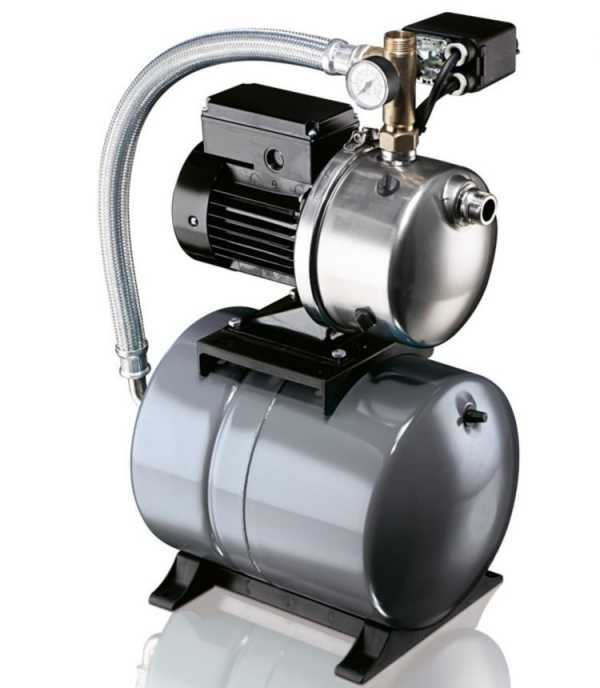

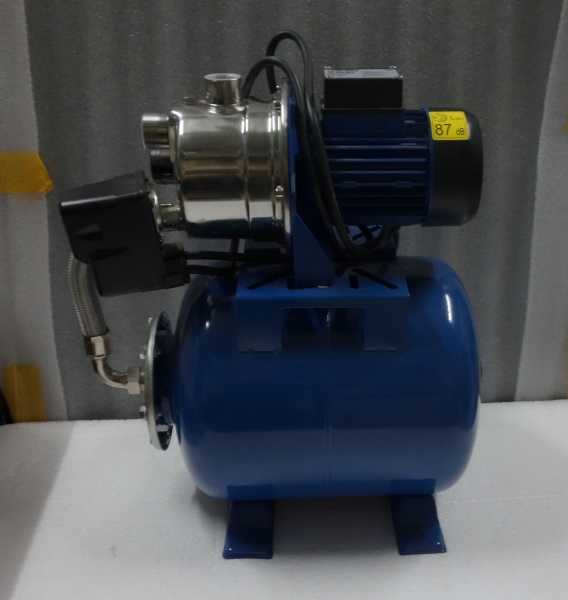

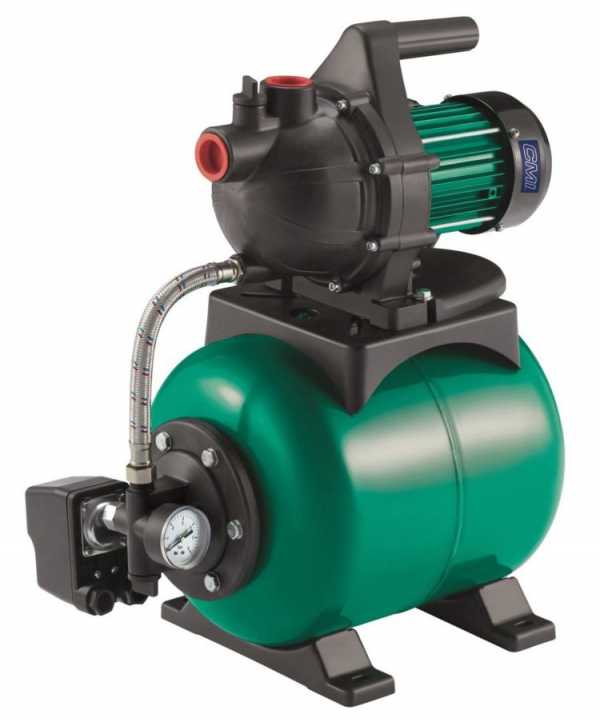

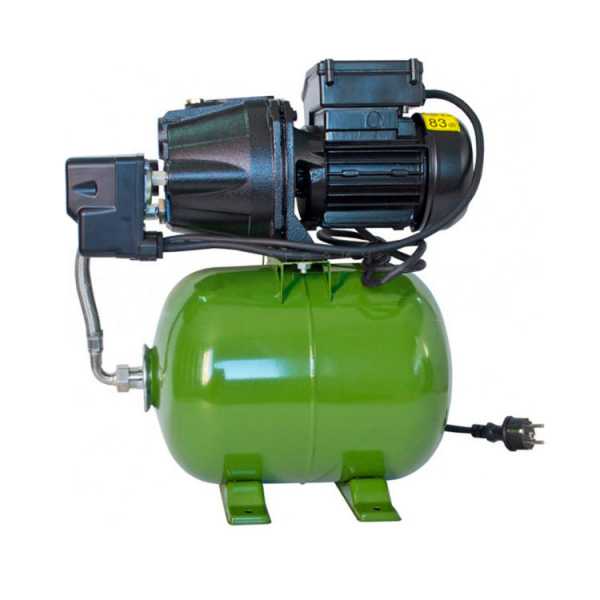

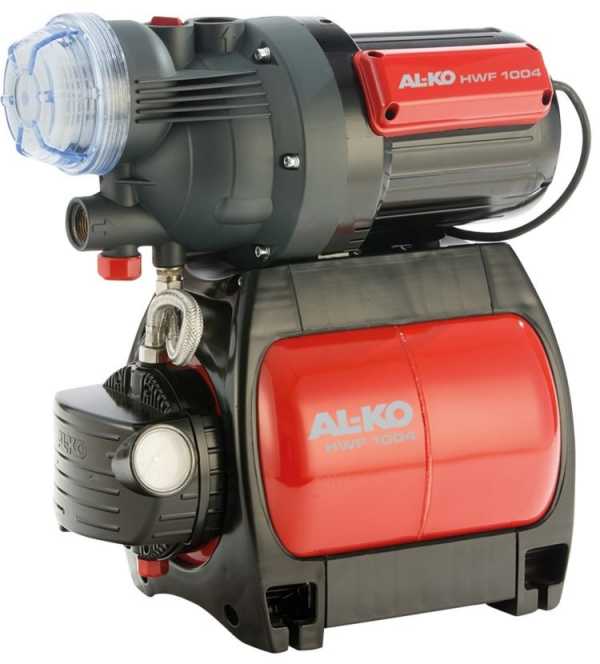

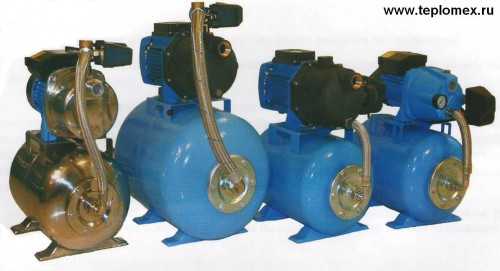

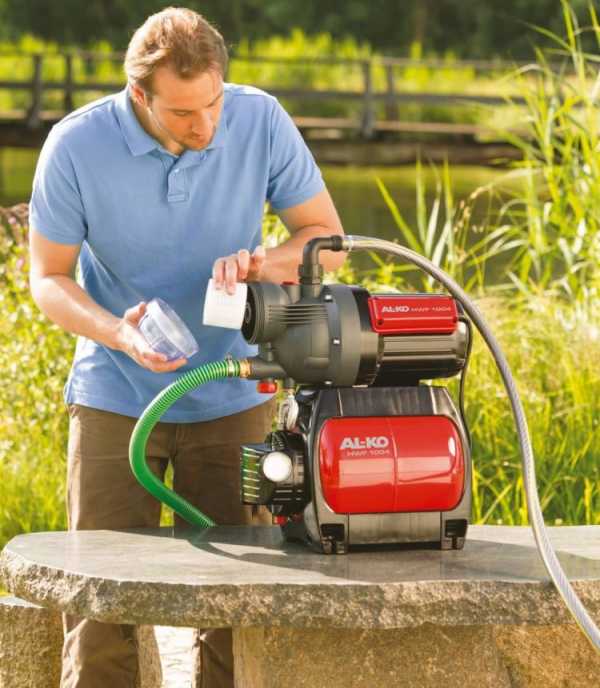

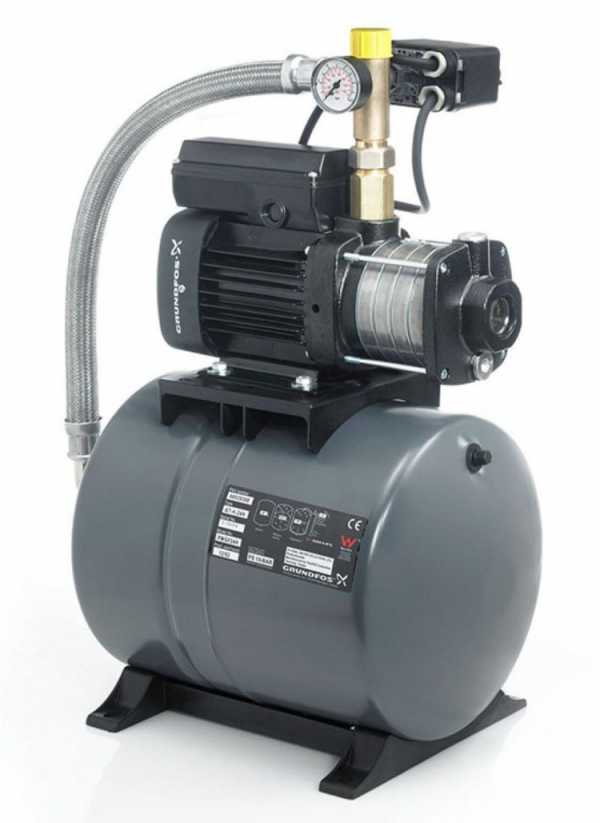

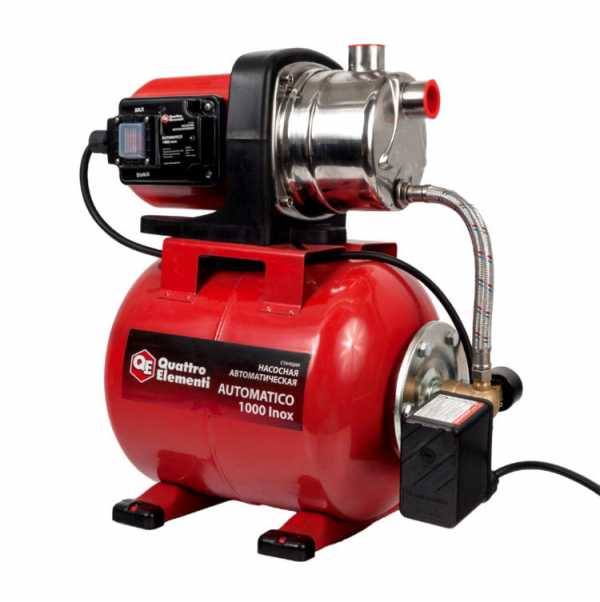

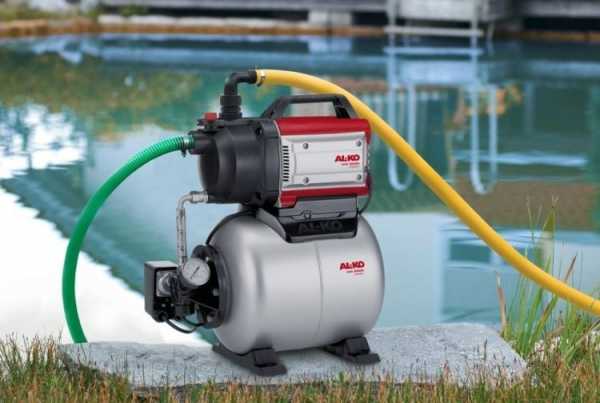

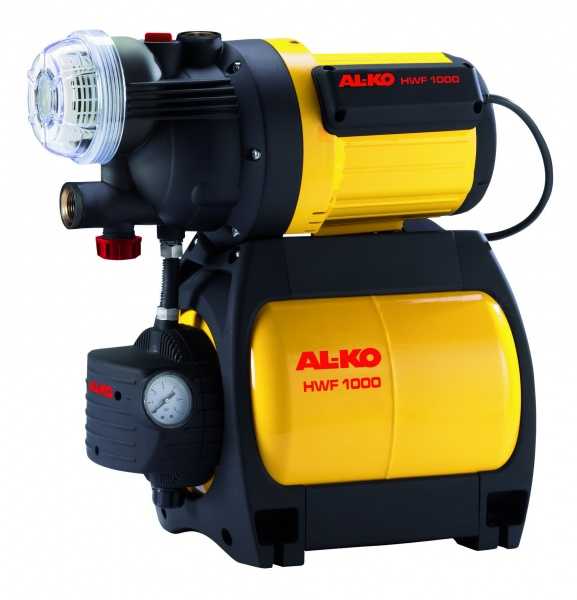

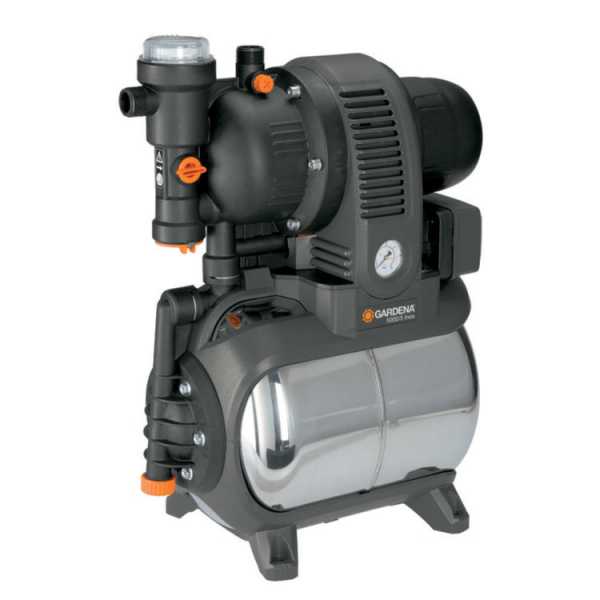

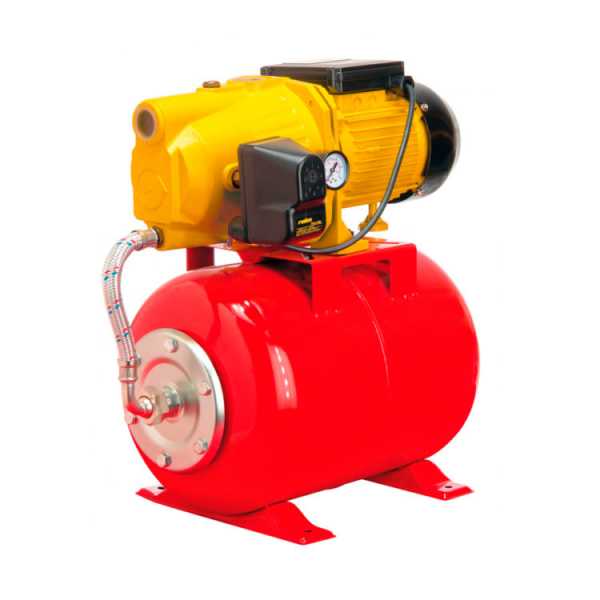

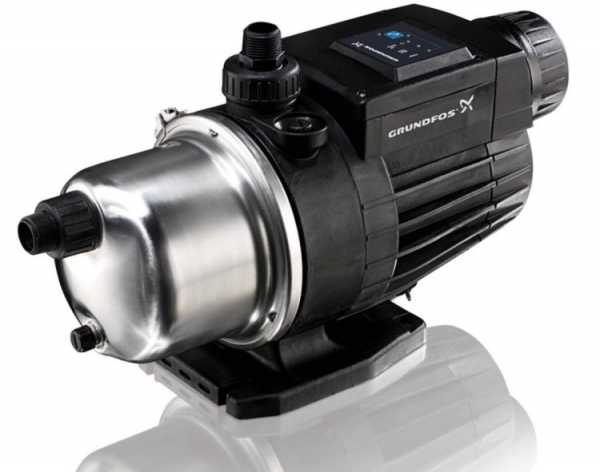

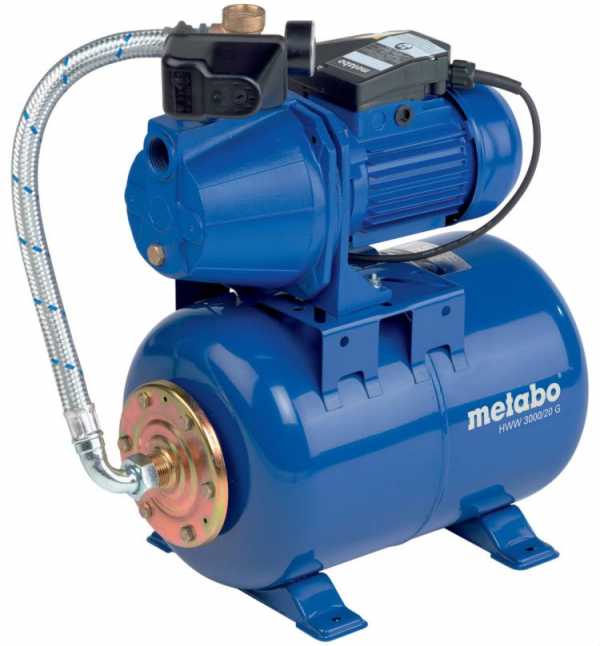

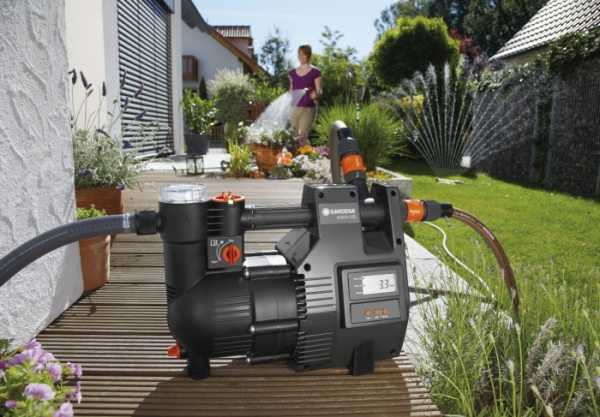

Фото насосной станции для дома

landshaftportal.ru

Как выбрать насосную станцию для водоснабжения частного дома?

Отсутствие централизованного водоснабжения в доме, расположенном в городском пригороде или в дачном поселке, — достаточно распространенная проблема, с решения которой фактически начинается обустройство жизни семьи.

Содержание этой статьи

Но, зная, как выбрать насосную станцию для водоснабжения частного дома, можно правильно справиться с этой задачей и обеспечить себе комфорт и удобство водопользования на долгие годы вперед.

По данной теме есть похожая статья - Фекальный насос для откачки канализации.

Насосная станция для дачи или загородного дома

С подачей воды в дом из скважины, колодца или иного источника может, конечно, справиться и насос, но в этом случае потребителю придется столкнуться с такими проблемами:

при каждом открывании любого крана будет происходить включение насоса, что естественным образом будет снижать его рабочий ресурс;
во время одновременного водозабора из нескольких точек давление в системе будет падать, что тоже не прибавляет удобства;
так как работа насоса невозможна без электроэнергии, то при прекращении ее подачи вода в дом не будет поступать.

Таким образом, можно определить следующие преимущества установки насосной станции для водоснабжения дома:

возможность обеспечения работы системы в полностью автономном режиме;
высокая эффективность эксплуатации насосного оборудования;
наличие гарантированного запаса воды;
поддержка давления в водопроводной системе на постоянном уровне, что положительно сказывается не только на удобстве водопользования в загородном доме, но и защищает бытовую технику от преждевременного износа;
достаточно простой монтаж оборудования и несложное обслуживание, которое чаще всего сводится к периодическому контролю работы системы и отдельных элементов.

В большинстве случаев насосные станции для воды отличаются компактными размерами, но, несмотря на это, обязательно следует выбрать место для ее установки.

Кроме того, нужно подумать и о защите от замерзания, поэтому для монтажа можно использовать подсобные помещения в доме или расположенные в непосредственной близости от него. Но при отсутствии такой возможности потребуется обустройство кессона.

Как собрать насосную станцию? Видео:

Конструктивные особенности и принцип работы

Поэтому для загородного домохозяйства оптимальный вариант – устройство автономного водоснабжения на базе насосной станции, которая состоит из следующих обязательных элементов:

насоса;
гидроаккумулятора;
блока для автоматического управления работой станции.

Кроме того, при комплектовании оборудования стоит обратить внимание на наличие обратного клапана – устройства, препятствующего оттоку воды и препятствующего образованию воздушных пробок.

Также потребуются различные шланги, фитинги для прокладывания коммуникации и монтажа, а для исключения попадания в насос и систему песка и других нерастворимых частиц понадобится установка сетчатого фильтра.

Важными элементами насосной станции можно считать наличие защиты от «сухого хода» – специального реле, исключающего запуск насоса при недостаточном уровне или отсутствии воды, и манометра, регулирующего и контролирующего уровень давления в системе.

Принцип работы насосной станции основан на цикличности:

после запуска насоса происходит подача воды в гидроаккумулятор до полного заполнения;
работой насоса при этом управляет реле давления, которое после достижения предельных параметров производит отключение;
подача воды к точкам водоразбора происходит непосредственно из накопительной емкости, поэтому, когда уровень воды снижается, а, соответственно, понижается и давление, в работу снова включается насос и компенсирует расход.

Таким образом, в системе водоснабжения дома постоянно будет поддерживаться давление на нужном уровне, что позволяет одновременно использовать несколько точек водоразбора. И даже в том случае, если происходит аварийное выключение электроподачи, дом всегда будет обеспечен резервным запасом воды, объем которого совпадает с объемом гидробака.

Виды насосного оборудования для станций автономного водоснабжения

В большинстве своем насосные станции водоснабжения для частного дома представляют собой установки на базе поверхностных насосов, но для перекачивания воды из глубоких скважин или колодцев можно найти предложения, например, от российского производителя «Джилекс» с использованием погружных приборов.

В том случае, если по какой-либо причине такой вариант не подходит, сборку насосной станции можно произвести и самостоятельно, выбрав подходящее по всем техническим параметрам оборудование. Но такой вариант не только более трудоемок, но и более дорогой.

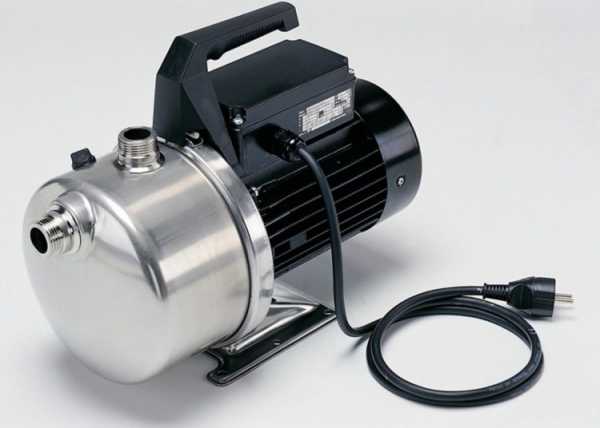

Покупая насосную станцию, следует учитывать, что поверхностные насосы эффективны при перекачивании воды с небольших глубин – не более 8 м, но для увеличения их всасывающей способности можно приобрести установки с эжекторами: встроенными (внутренними) и внешними.

Первые обеспечивают подачу с глубины до 8 м, но при этом гарантируют напор воды до 40 м. Самым большим недостатком таких установок следует считать довольно высокий уровень шума во время работы.

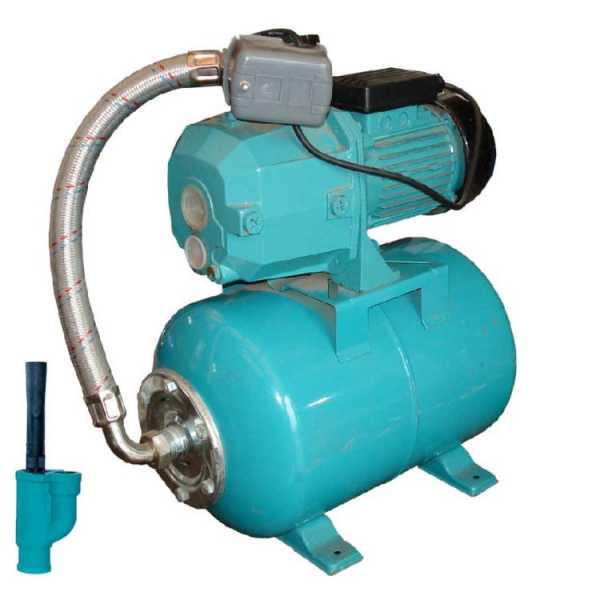

Насосы с внешним или наружным эжектором могут использоваться для довольно глубоких колодцев и скважин. Предельной глубиной для их эксплуатации можно считать глубину 50 м, хотя наиболее производительны они до 25-30 м. Эжектор в таком поверхностном насосе представляет собой элемент, устанавливаемый в скважину.

Для обеспечения подачи он соединяется с двумя шлангами: напорным, обеспечивающим создание вакуума, за счет которого с помощью всасывающего шланга вода подается наверх.

Недостатком таких установок является довольно низкая производительность, хотя надо отметить и положительный момент: низкое потребление электроэнергии. Но в тех случаях, когда требуется подача воды из критично узких скважин, они являются единственно возможным видом оборудования.

Для перекачивания воды из обычных скважин и глубоких колодцев подойдут погружные насосы, важным преимуществом которых является то, что их можно использовать для объектов, достаточно удаленных от дома, в котором находится гидроаккумулятор и автоматика блока управления. Эти насосы отличаются высокой мощностью, поэтому перекачивание воды на расстояния до 40-60 м не скажется на работе системы.

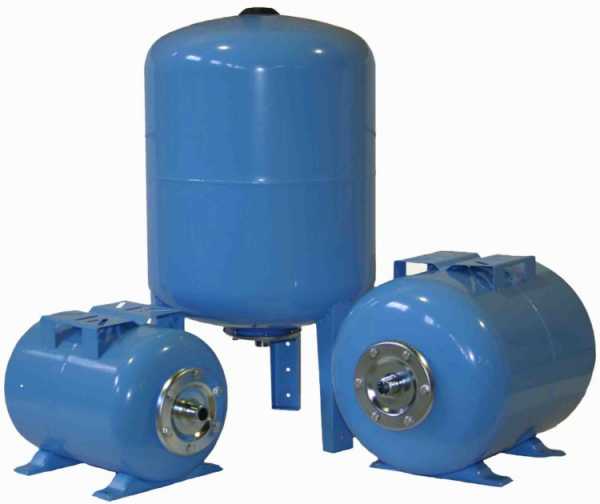

Гидроаккумулятор для насосной станции

Так как автоматическая насосная станция кроме насоса состоит и из других видов оборудования, при выборе следует уделять и им достойное внимание. В качестве резервуара для воды могут использоваться разные виды емкостей, но наиболее распространенным считается мембранный гидроаккумулятор, особенностью которого является наличие двух камер: для воды и для воздуха.

При поступлении жидкости в первую ее размеры увеличиваются и сдавливают вторую, в которой давление постепенно возрастает. При достижении предельного уровня реле подает команду насосу и он отключается. За поддержание давления и напор в водопроводе отвечает именно уплотненный в камере воздух, который работает в качестве демпфера.

Если в качестве гидроаккумулятора используются другие виды баков, то для поддержания давления в системе потребуется установка дополнительного насоса – циркулярного. Важно при выборе размера учитывать водопотребление в доме, а также максимально допустимую частоту включения насоса и его мощность.

Монтаж и запуск насосной станции в подвале. Видео:

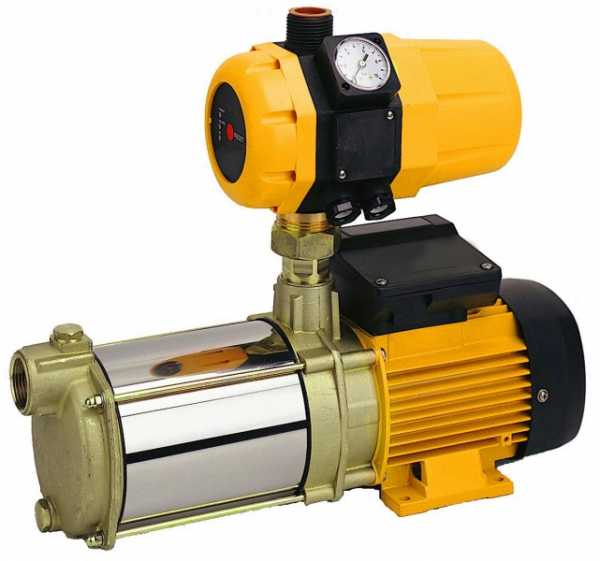

Блок управления работой насосной станции

Большим преимуществом при эксплуатации насосных станций является их автономная работа, обеспечиваемая блоком управления, который состоит из следующих элементов:

манометра;
реле давления;
обратного клапана;
защиты от «сухого хода».

Манометр используется для контроля давления в системе, а за режимом включения/выключения насоса отвечает реле давления. Установка обратного клапана позволяет избежать оттока воды из подающих труб и образования в них воздушных камер.

При отсутствии клапана момент включения насоса будет несколько затянут во времени, что связано с задержкой поступления воды в резервуар и расходом дополнительной электроэнергии во время фактической работы «вхолостую».

И, хоть расход энергоресурса однократно не столь значителен, но при постоянной работе может достигать приличных показателей, что, естественно, снижает экономическую привлекательность от эксплуатации оборудования.

Наличие защиты от «сухого хода» позволяет избежать проблем с перегревом насоса, а также недопущения его включения в том случае, если уровень воды в резервуаре снизился до критической отметки.

Объективные факторы, определяющие выбор насосного оборудования

Выбор насосного оборудования зависит от многих факторов и критериев, в том числе и от того, каким способом будет производиться подключение насосной станции к колодцу, скважине или иному источнику. Прежде всего, стоит обратить внимание на такой объективный фактор, как уровень воды, а, точнее, два параметра:

динамический уровень, представляющий собой средний показатель при регулярном водопотреблении;
статический – это средний уровень воды в источнике, но измеряется в том случае, если в течение определенного времени не было забора воды.

Для того чтобы получить эти данные, требуется наблюдение за источником и измерение соответствующих параметров на протяжении 2-6 дней. Знание этих значений важно, так как они связаны и с дебетом источника.

Необходимо также учитывать и месторасположение скважины или колодца, а точнее их удаленность от дома, в котором, например, планируется установка оборудования и для нужд которого будет производиться перекачивание воды. В зависимости от этого расстояния выбирается мощность насоса.

Обязательно следует учитывать, насколько, согласно техническим данным, насосная станция способна обеспечить оптимальный напор воды в водопроводе для того, чтобы гарантировать нормальный водоразбор в каждой, даже самой удаленной, точке. В этом случае важно учитывать и техническое оснащение дома сантехническими приборами.

Напор в системе автономного водоснабжения частично определяется и особенностями монтажа оборудования, но также и рабочим диапазоном гидроаккумулятора. Поэтому важно обращать внимание, в каких пределах возможно проводить регулировку работы резервуара: об этом свидетельствуют два показателя: нижняя и верхняя границы, при которых реле давления отключает или, наоборот, включает насос.

Технические параметры выбора насосной станции для дачи или загородного дома

Заглядывая в технический паспорт устройства, внимание покупателя должны привлечь такие параметры, как:

производительность;
мощность;
объем гидроаккумулятора.

Производительность оборудования – один из важнейших показателей, так как от него зависят возможности насосной станции обеспечивать потребности дома в полном объеме. Как правило, у большинства установок, предназначенных для бытового использования, он составляет от 2 000 до 6 000 л/час.

Также, в зависимости от суточного водопотребления в доме выбирается и мощность оборудования: при недостаточной насос будет работать на пределе и свой рабочий ресурс он исчерпает очень быстро.

Приобретение мощной установки неоправданно в основном с экономической точки зрения, так как ее энергопотребление будет несколько выше, а потенциальный объем перекачиваемой воды просто не найдет применения.

Разбег по мощности достаточно велик, но, как правило, он находится в пределах 0,25-1,5 кВт. Важно учитывать и емкость гидроаккумулятора с учетом водопотребления семьи в сутки, а также материала, из которого он изготавливается.

Чугунные установки надежны, но имеют большой вес, стальные отличаются характерной «шумностью» во время работы.

Кроме того, их стоимость значительно выше, чем у чугунных и баков из сверхпрочного пластика, которые из-за своей инертности к воде и химическим соединениям являются самыми популярными.

Как выбрать септик для частного дома? - здесь больше полезной информации.

Производители насосного оборудования: кому отдать предпочтение

Учитывая, что насосная станция для частного дома является дорогостоящим оборудованием, к тому же предназначенным для эксплуатации в течение длительного периода, то при выборе, естественно, всплывает вопрос о том, какому производителю отдать предпочтение.

Конечно, сразу появляется желание купить установки известных мировых брендов, например, от Grundfos или Wilo. И в этом есть резон, так как это оборудование давно завоевало любовь потребителей за надежность и безотказность. Единственным недостатком таких установок является относительно высокая цена, хотя и вполне оправданная.

Вас заинтересует эта статья - Фекальный насос для откачки канализации.

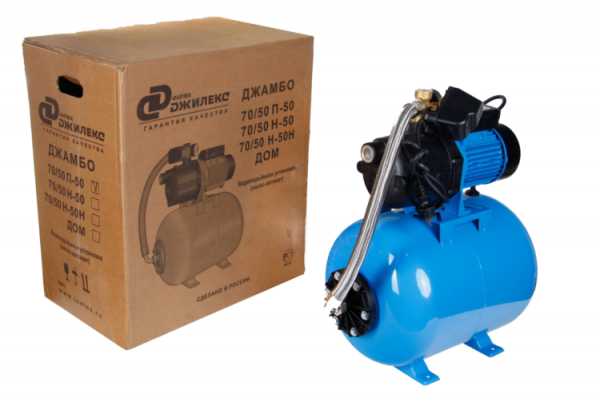

Например, под брендом «Джилекс» поставляется широкая линейка насосных станций, которые обладают одним важным преимуществом перед импортными установками – меньшей прихотливостью к исходному качеству перекачиваемой воды. Но при выборе насосной станции от этого производителя, как свидетельствуют отзывы потребителей, нелишним будет небольшой запас по мощности, так как, ориентируясь по заявленным параметрам, можно ошибиться с выбором.

Преимуществом является и большой выбор оборудования этой марки по виду материала корпуса и то, что они представлены в комплектации как с поверхностными насосами, так и со скважинными, которые можно эксплуатировать для перекачивания воды из скважин с глубиной, превышающей 30 м.

Внимания достойны итальянские и немецкие производители, представленные на отечественном рынке соответственно установками MARINA и GARDENA, а также и некоторые российские заводы, поставляющие для автономных систем водоснабжения конкурентоспособную продукцию.

Поэтому выбрать насосную станцию для дачи или частного дома и обеспечить необходимый уровень комфорта совсем несложно.

You need to enable JavaScript to vote

Понравилась статья ? Покажите её друзьям:

Смотрите дальше на DimDom.ru:

Дополните статью вашими комментариями , фото и видео :

dimdom.ru

Насосная станция для водоснабжения частного дома и дачи: как выбрать и смонтировать

Насосная станция для частного дома является необходимым элементом системы собственного водоснабжения. Без нее невозможно обустроить водопровод на загородном участке при отсутствии центральной подачи воды. Такое оборудование достаточно сложно и стоит немалых денег, а потому надо, чтобы оно работало эффективно и длительный срок. Для этого выбор аппаратуры при покупке должен производиться со знанием основных параметров и предъявляемых требований. Правильный выбор насосной станции — это залог ее продолжительной работоспособности.

Сущность оборудования

Почему необходимы водяные станции при обустройстве собственной системы водоснабжения? При отсутствии центрального водопровода основными источниками питьевой воды в частном доме или на даче являются колодцы или скважины. Конечно, можно использовать колодец в ручном режиме, но таким способом невозможно подать воду непосредственно в дом или использовать для полива. Для того чтобы обеспечить автоматическую подачу воды, источник ее оборудуется погружным или центробежным (поверхностным) насосом. Управление таким оборудованием осуществляется с помощью насосной станции.

Насосные станции водоснабжения для частного дома обеспечивают:

подъем воды на поверхность;
транспортирование ее по трубам в заданные точки;
необходимое давление в трубопроводе для создания напора в кранах;
стабильную работу собственного водопровода при любом уровне воды в источнике;
защиту насоса от перегрузок.

Схема подключения

Водяная станция для дома обеспечивает питьевой водой, удовлетворяет кухонные, ванные и душевые потребности, технические запросы в подсобных помещениях и т.д. С ее помощью также можно поливать огород.

Устройство станций

Насосные станции для водоснабжения частного дома могут существенно отличаться друг от друга в зависимости от типа насоса, мощности оборудования, системы контроля и автоматики. Однако принцип их действия аналогичен для всех конструкций. Насосом забирается вода из источника и направляется в специальные накопители, обеспечивающие постоянную потребность жильцов в воде. Объем воды в накопителе постоянно автоматически контролируется, т.е. по мере необходимости включается или выключается насос, подающий воду из источника. Одновременно обеспечивается защита насоса от нештатных ситуаций: перенапряжения, механических или электрических перегрузок.

Насосная станция включает в себя следующие основные части:

Насос, обеспечивающий подъем воды на поверхность и перекачку ее по трубопроводу.
Накопитель в виде гидроаккумулятора или накопительного бака.
Блок управления насосом, обеспечивающий его электрическое питание и управление работой в заданном режиме, а также защиту от перегрузок.
Реле давления и уровня воды, обеспечивающих необходимый водный напор в трубопроводе и контроль заполненности накопителя.
Обратный клапан, предотвращающий отток воды обратно в источник.
Приборы контроля параметров (манометры, амперметры, вольтметры и т.п.).
Фильтр грубой очистки для исключения повреждения приборов и оборудования механическими примесями в воде.

При решении вопроса о том, какую насосную станцию подобрать для обустройства собственного водопровода, учитываются следующие ее основные параметры:

тип, мощность и производительность насоса;
объем и материал накопителя;
создаваемый напор воды.

Насосная станция для колодца

В зависимости от глубины залегания водного пласта выбирают тип насоса. Если качественная вода расположена не глубже 8-10 м, то можно смело использовать обычный центробежный насос, устанавливаемый на поверхности. Обслуживать такое оборудования значительно проще. При более глубоком источнике придется устанавливать погружной насос, при этом насосная станция должна соответствовать его типу, в т.ч. по глубине погружения.

Разновидности станций

Когда нужна насосная станция для дачи, как выбрать ее, исходя из классификационных признаков, будет главным вопросом. Дело в том, что данное оборудование подразделяется на следующие типы:

Основная классификация насосов и, соответственно насосных станций, проводится по типу источника воды. Для неглубоких колодцев применяются поверхностные (центробежные) насосы. При обслуживании скважин, как правило, применяются глубинные (погружные) установки. Кроме того, нередко оборудование подразделяется на колодезное и скважинное. В этом случае один из основных критериев выбора — внешние размеры установки.
По механизму всасывания жидкости домашнюю систему водоснабжения комплектуют двумя основными типами насосных станций: с выносным и встроенным эжектором. По своей сути, это блок центробежных насосов, который создает разряжение внутри корпуса, позволяющее более эффективно поднимать воду. В варианте встроенного блока насос способен поднять воду только с глубины 8-10 м. Выносной эжектор опускается в шахту колодца или скважину и соединяется всасывающими и питающими трубами с насосом. Такая система позволяет увеличить возможности поверхностного насоса до 45-55 м. При более глубоких скважинах используется насос погружного типа. Главным недостатком выносного эжектора считается его склонность к засорению грязью и песком, что требует частого подъема и очистки оборудования.
Подразделение по способу подачи воды на точки потребления. Насосную станцию для частного дома по этому показателю разделяют на 2 основных типа: с гидроаккумулятором и накопительным баком. В последнем случае на чердаке частного дома или дачи устанавливается бак значительного объема. В такую емкость вода поступает с помощью насоса, а распределяется по точкам потребления самотеком. Контролирующим органом в таких баках, как правило, служит датчик поплавкового типа. При необходимости бак может выноситься за пределы дома и устанавливаться на специальной конструкции (водонапорная башня). Гидроаккумуляторы или мембранные емкости имеют объем порядка 30-35 л и могут устанавливаться даже в подвале. Весь поток воды распределяется насосом, а контроль ведется с помощью датчиков давления.

Принципы выбора оборудования

Как выбрать насосную станцию для собственного водопровода? Ее подбирают, исходя из нескольких основных параметров, характеризующих нормальное водоснабжение:

мощность насоса и его производительность;
высота подъема жидкости;
объем накопительной системы;
показатели энергозатрат;
универсальность;
надежность;
степень защиты и автоматизации.

При выборе оборудования учитываюется фактический расход воды (обычно напрямую связан с количеством постоянных жильцов), тип источника (колодец или скважина), глубина забоя, расстояние до точек потребления и их количество.

Подбор насосной станции в зависимости от планируемой потребности

Выбор основывается на следующих критериях:

Мощность насоса и связанная с ней производительность. Наиболее часто в условиях частного дома используется насос мощностью в пределах 0,6-1,6 кВт, при этом производительность его находится в диапазоне 3500-6500 л/ч для частного дома. Для дачных условий (без полива) достаточно обеспечить производительность 800-1200 л/ч.
Объем накопительного элемента. Он рассчитывается с учетом резерва воды при неожиданном отключении электроэнергии. Емкость накопительного бака обычно выбирается в пределах 100-150 л. Объем гидроаккумуляторов связан с количеством жильцов. Считается, что для семьи из 3-4 человек достаточно иметь гидроаккумулятор емкостью 15-20 л. При увеличении числа постоянно проживающих людей потребуются более мощные накопители, вплоть до 50-60 л.
Высота подъема жидкости. Это важный показатель, который обязательно указывается в основных характеристиках оборудования. Он не должен быть ниже реальных значений уровня водного пласта в источнике.
Материал накопительной системы. Гидроаккумулятор может изготавливаться из стали, чугуна, алюминия или пластмассы. Самые дорогие — чугунные, но у они обладают очень высокой прочностью и долговечностью. Значительно дешевле пластиковые емкости, но и прочность их соответствует цене. Самым оптимальным вариантом признаются стальные гидроаккумуляторы.
Система защиты. В сельской местности, где колебания электрического напряжения значительны, очень важно иметь полную защищенность оборудования от этого явления. Несколько увеличивает стоимость станции комплектация ее защитами от перегрева и сухого хода. Однако на этом не стоит экономить, т.к. можно в один момент потерять весь насос.

Помимо выбора насосной станции по основным критериям, возникает естественное желание иметь наиболее качественное оборудование. Гарантию этого можно усмотреть в рейтинге производителей. Из отечественных насосных станций особо выделяется оборудование компании «Джилекс», которое учитывает многие нюансы российских проблем с электропитанием частных домов. Из насосного оборудования иностранного производства можно выделить изделия компаний Италии (Pedrollo, Marina, Ergus) и Германии (Grundfos, Gardena, Metabo). Для сезонных дач, где нет постоянно проживающих жильцов, следует подумать о монтаже мини-станций. Они имеют небольшие мощности и размеры. Рекомендуется ограничиться в этом случае производительностью 600-900 л/ч, но при объеме накопительной емкости 25-40 л.

Монтаж и эксплуатация

Правильный выбор насосной станции еще не является гарантией обеспечения бесперебойного водоснабжения частного дома или дачи. Важно также правильно провести монтаж оборудования и в последующем осуществлять эксплуатацию в допустимом режиме. При установке оборудования нельзя забывать об обратном клапане. Он не позволяет сформироваться обратному оттоку воды, в противном случае насос достаточно долго будет работать «впустую».

Важным условием считается утепление оборудования в холодное время года. Нельзя допускать замерзания воды в трубах и емкостях, т.к. это может привести к разрушению материала. Трубопровод в траншеях должен располагаться ниже уровня зимнего промерзания грунта и иметь необходимую теплоизоляцию.

При монтаже системы водоснабжения следует точно выполнять рекомендации инструкции на оборудование. Не следует использовать самодельные и нестандартные детали. Только надлежащая полная комплектация насосной станции заводскими деталями дает гарантии нужной работоспособности.

Следует помнить, что насос не любит многочисленных отключений и перебоев с электропитанием. Частота включения оборудования не должна превышать 22-25 раз в час. Средний срок службы насосных станций составляет порядка 6-8 лет.

Без насосной станции невозможно обустроить собственное водоснабжение в частном доме или на загородном участке. Для создания водопровода, питающегося от скважины или колодца, необходимо правильно выбрать и смонтировать необходимое оборудование, обладающее современной системой защиты от нештатных ситуаций.

sadovod.guru

Насосная станция для частного дома

В наше время, насосные станции водоснабжения для частного дома, являются одними из наиболее нужных элементов. Насосные станции обеспечивают подачу воды в дом, который не имеет центрального водопровода. Насос берет воду из скважины или колодца и доставляет непосредственно в дом или в емкость для воды.

Так как на рынке представлено множество насосных станций разных ценовых категорий и производителей, то легко растеряться и неправильно подобрать данный элемент. Поэтому в этой статье мы рассмотрим принцип работы этого прибора, их виды и наиболее распространённые модели.

Принцип работы насосной станции

Насосная станция для частного дома работает по довольно простому принципу. Если в конструкции насоса предусмотрен гидроаккумулятор, то он работает следующим образом:

насосом подается вода в мембрану гидроаккумулятора;
после того как насос накачал нужное давление, процесс подачи воды прекращается;
когда давление начинает падать, вода автоматически подается в гидроаккумулятор.

Кроме насосной станции с гидроаккумулятором, в продаже существуют также накопительные баки. Стоит отметить то, что бак имеет некоторые минусы. Например, он довольно больших размеров. Также минусом является то, что насос не может дать высокого давления, поэтому бак подойдет не для каждого дома.

Насосные станции бывают следующих типов:

Ручные. Насос включается только при участии человека. Данная техника довольно непрактична, поэтому редко используется для дома.
Автоматические. Работа насоса контролируется специальным реле. Не требует постоянного участия человека и наиболее часто используются для частных домов или коттеджей.

Как правильно выбрать насосную станцию

Очень важно, чтобы в системе всегда был сильный напор. Чтобы этого добиться, в конструкции насосной станции обязательно должно быть реле давления. Также насос должен иметь обратный клапан, а также защиту от «сухого хода».

При покупке насосной станции, нужно правильно подобрать мощность агрегата, а также объем бака. Выбор агрегата зависит от количества человек, которые проживают в доме. Для семьи, состоящей из трех-четырех человек вполне хватит емкости на 70-80 литров.

При выборе насосной станции следует обращать внимание на рейтинг и репутацию производителя. Например, можно узнать отзывы покупателей.

На сегодняшний день существует много фирм, которые производят данную продукцию. Давайте рассмотрим наиболее распространенные.

«Джилекс»

Фирма «Джилекс» уже более 20 лет работает на отечественном рынке. Данный производитель выпускает погружные насосы, дренажные, откачивающие, центробежные и насосы повышения давления. Производитель утверждает, что данная продукция хорошо переносит перепады напряжения и адаптированная к русским условиям. Кроме того, к плюсам следует отнести сравнительно небольшую цену.

Вся продукция фирмы «Джилекс» имеет официальную гарантию, а также сеть Центров техобслуживания. Благодаря этому, можно будет легко производить обслуживание и ремонт изделия.

Насосные станции «Джилекс» снабжены обратным клапаном, а также благодаря автоматике продукция защищена от «сухого хода».

Если говорить о недостатках данной продукции, то к ним можно отнести небольшой эксплуатационный срок около трех- четырех лет. В большинстве случаев проблема заключается в применении пластиковых деталей.

«Гардена»

Продукция «Гардена» – это техника, благодаря которой можно не только снабжать водой весь дом, но и организовать качественную систему полива огорода или сада. Продукция выпускается Шведским производителем и имеет неплохую репутацию. Отличительной чертой данной насосной станции является то, что она может работать в автоматическом режиме.

В комплектацию входит насос, который выкачивает воду из колодца или скважины, и гидроаккумулятор, благодаря которому в доме будет вода даже при отключенном электричестве. Также интересной особенностью является то, что уровень давления станции можно выставить самому. Благодаря этому можно настроить когда насос будет включаться и отключаться, что позволит сэкономить деньги и продлить эксплуатационный срок насоса. Интересной особенностью также является то, что если вода в колодце или скважине загрязненная, можно встроить фильтр механической очистки. Фильтр удалит взвешенные частицы или другие вредные элементы.

Насосную станцию обязательно нужно устанавливать внутри отапливаемого помещения, а водопроводные трубы должны устанавливаться ниже уровня промерзания. Кроме того, для лучшей защиты от мороза трубы необходимо утеплить минеральной ватой.

Если говорить о ремонте продукции фирмы «Гардена», то работу можно произвести даже своими силами. Часто проблемы начинаются после зимнего периода. Некоторые детали начинают течь и оптимальным выходом будет просто их заменить. Не стоит пытаться отремонтировать треснутые детали или запаять, так как со временем они все равно будут течь. Сэкономить время и силы можно купив новые запчасти.

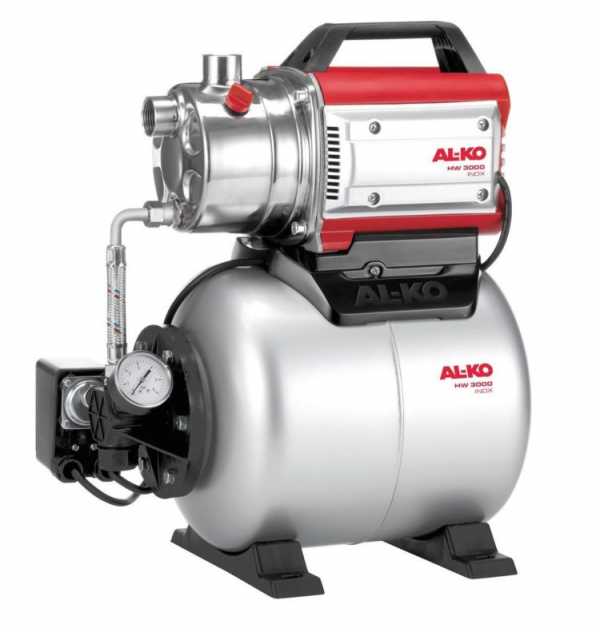

«AL-KO»

Насосные станции фирмы «AL-KO» на рынке уже более 50 лет. Как и большинство качественных станций, «AЛ-KO» имеет насос, реле давления, датчик сухого хода и гидроаккумулятор. Данная продукция выпускается немецкой компанией и имеет хорошую репутацию. Все насосы фирмы «AL-KO» предназначены для скважин или колодцев глубиной до 9 метров.

Также стоит отметить то, что данная продукция имеет фильтра грубой очистки. Очистив воду от песка, ржавчины и других вредных веществ, фильтра защитят бытовую технику от повреждений и продлят им эксплуатационный срок.

Также при желании можно приобрести насосную станцию с нержавеющей стали, которая защитит гидробак и корпус насоса от коррозии. Такие насосы имеют маркировку под названием «Inox».

«Беламос»

Независимо от количества потребления воды, система «Беламос» будет поддерживать необходимый уровень давления. Цена станции напрямую зависит от того, из какого материала изготовлен корпус Существует три серии насосной станции «Беламос»:

XP и XA. Насосы производятся в чугунном корпусе.
ХК. Насосы производятся в пластиковом корпусе.
XI.Насосы производятся из нержавеющей стали.

Благодаря тому, что насосные станции оборудованы реле давления, гидроаккумулятором и манометром можно настроить уровень давления в баке или,другими словами, когда будет включаться и отключатся насос.

Насосные станции фирмы «Беламос» оснащены асинхронным электродвигателем, который помещен в масляной ванне. Благодаря такой технологии улучшается охлаждение двигателя.

«GRUNDFOS»

Большинство насосных станций фирмы «Грундфос» обладают компактными размерами и долгим эксплуатационным сроком. Производитель гарантирует отличную работу станции при небольших энергозатратах. Данная фирма обладает довольно хорошей репутацией и позитивными отзывами.

Хотя фирма «Грундфос» производит довольно много разной продукции, наиболее востребованными являются автоматические насосные станции. Хотя их цена и обслуживание обходится дорого, компенсируется это комфортом и долговечностью.

Совет! Хотя насосные станции фирмы «Грундфос» укомплектованы всем необходимым, недобросовестные продавцы иногда воруют такие детали, как обратный клапан или фильтр для того, чтобы потом их перепродать. Поэтому очень важно обратить внимание на комплектацию станции. Также, нужно обратить внимание на качество проводки и электричества. Некоторые специалисты советуют приобрести вместе с насосом стабилизатор напряжения.

«Калибр»

Насосные станции «Калибр» – это продукция российского производства. Следует сразу отметить один очень важный плюс – доступная цена. Хотя насосы фирмы калибр обладают низкой ценой, они довольно долговечны и имеют множество позитивных отзывов.

Насосные станции фирмы «Калибр» отличаются материалом, из которого изготовлен насос. Например, маркировка в виде буквы «П» значит, что корпус изготовлен из пластика, «Ч» – из чугуна, «С» – из стали. Корпус, изготовленный из чугуна, считается наиболее производительным.

«Espa»

Производится данная продукция Испанией и известна тем, что отлично повышает давление в системе водоснабжения. Если обратить внимание на табло насоса то можно заметить «+» и «-», при помощи которых выставляется необходимое давление. Также, при помощи светоиндикаторов табло информирует о возникших проблемах или неисправностях.

Отличительной чертой является то, что в данной насосной станции присутствует устройство которое называется ESD. Оно служит электронным преобразователем скорости, благодаря которому изменяется частота вращения двигателя. Другими словами, данное устройство независимо от расхода воды обеспечивает системе постоянное давление. Благодаря этому экономится около 40% электричества и повышается коэффициент полезных действий насоса. Также, благодаря функции плавной остановки двигателя можно не беспокоиться о гидроударе.

Подведем итоги

Как мы увидели из данной статьи существует множество насосных станций для коттеджа или для частного дома. Выбор зависит от финансовых возможностей мощности насоса и объема гидроаккумулятора. Хотелось бы также упомянуть о том, что не стоит экономить на гидроаккумуляторе, ведь в обратном случае насос будет часто включаться и быстро выйдет из строя. Также, необходимо покупать только проверенную технику в магазинах с хорошей репутацией. Обращайте внимание на комплектацию продукции и наличие гарантийного талона. Если придерживаться советов,данных в данной статье результат не разочарует.

bouw.ru

Как выбрать насосную станцию для частного дома и дачи: обзор и советы

Насосные станции водоснабжения для частного дома сегодня можно найти под любой семейный бюджет. Они просты в установке, удобны в эксплуатации, позволяют обеспечить жилье водой при отсутствии центрального водоснабжения. Если не хочется отказывать себе в комфорте, то придется обустраивать на приусадебной территории скважину или колодец, приобрести насосную станцию для подачи воды в дом. Стоит сразу учесть, что обычный водяной насос с такой задачей не справится, поэтому надо быть готовым к накладной покупке.

Что собой представляет насосная станция?

Станция водоснабжения — это небольшой агрегат, предназначенный для подачи воды непосредственно из скважины или резервного бака. Скважина должна быть неглубокой, иначе встроенный водяной насос с возложенной на него задачей не справится. Этим он отличается от обычного погружного насоса, который имеет гораздо меньше функций. Кроме того, насосная станция (для дачи) чувствительна к перепадам напряжения и снижению уровня воды в колодце. Такие сбои могут вывести оборудование из строя.

Плюсы насосной станции для дачи:

удобство использования;
наличие резервной емкости, позволяющей использовать воду, если по каким-либо причинам нет доступа к воде;
поверхностная установка агрегата;
возможность добычи воды в скважинах малого диаметра;
вода, доставляемая в помещение, находится под высоким давлением.

Минусы:

необходимость в периодическом обслуживании;
нуждается в дополнительном оборудовании;
помещение для установки агрегата должно быть отапливаемым.

Станция автоматического водоснабжения состоит из насоса и резервуара, в котором находится резервный запас жидкости. Последний имеет название гидроаккумулятор. Устройство может быть оборудовано встроенным либо выносным эжектором. Насосные станции для водоснабжения имеют конструктивный механизм, контролирующий подачу воды, в который входит датчик давления, поплавковый клапан, а также соответствующая электроника. Основным преимуществом такого сооружения является возможность подачи воды, если доступ из скважины по какой-либо причине затруднен.

Существенный плюс конструкции в том, что насос для добычи воды находится на поверхности. Ввиду таких особенностей применять агрегат можно для колодцев небольшого диаметра. Бытовые насосные станции водоснабжения работают таким образом, что для осуществления их деятельности достаточно будет шланга диаметром 2,5 см. Еще одним несомненным плюсом конструкции является возможность создавать высокое давление, позволяющее доставлять воду до 2-3 этажа. Удобно использовать насосную станцию не только для водоснабжения дома, но и для полива посадок.

Водяная станция обладает и рядом недостатков, среди которых необходимость в периодической чистке и обслуживании. Находиться такое оборудование должно в помещении с плюсовой температурой. Рекомендуется дополнительно оснащать агрегат эжектором, который поможет добывать воду с глубины до 30 м.

Рекомендуется использовать качественные высокотехнологичные модели для бесперебойного водоснабжения дома. Стоит сразу быть готовым к тому, что такая водяная станция обойдется дороже дешевых китайских аналогов. Принцип работы любой модели, независимо от стоимости и характеристик, один: закачка воды в резервную емкость, подача по трубам.

Классификация насосных станций

Станции насосные для дома и дачи можно объединить в следующие группы:

оборудованные накопительным баком;
оснащенные гидроаккумулятором;
со встроенным эжектором;
с выносным эжектором.

Насосные станции для колодцев с накопительным баком в продаже сегодня можно встретить редко, так как они постепенно выходят из оборота ввиду своей громоздкости. Для их обустройства требуется крупногабаритная емкость, ее размещают на верхних этажах здания, откуда и происходит снабжение всех помещений водой. Плюсами такого сооружения является низкая стоимость, возможность создания бака своими руками и экономия электроэнергии. Вода расходуется в меньшем количестве в связи с тем, что насос приходит в работу, когда жидкость в резервуаре достигает минимальной отметки.

Минусом оборудования является риск затопления всего здания при некачественной установке конструкции.

Если предохранительный клапан износится, то вода из бака будет литься до тех пор, пока полностью не закончится.

Автоматическая насосная станция для дачи, оснащенная гидроаккумулятором, в настоящее время самая востребованная. Ее используют повсеместно в связи с простотой эксплуатации. Кроме того, такой аппарат подает жидкость под высоким давлением, она беспроблемно доставляется даже на верхние этажи здания. К недостаткам можно отнести высокую стоимость, небольшой объем резервной емкости, который позволяет набирать не больше 25 л жидкости.

Эжектор устанавливается на насосную станцию для доставки воды с большой глубины. Его встроенный водяной насос вполне может справиться с такой работой. Возможно приобретение оборудования со встроенным эжектором или без него. Необходимо учитывать, что подобный механизм во время работы приносит много шума, поэтому размещать его рекомендуется дальше от жилых помещений.

Как выбрать подходящую насосную станцию?

Вопрос, как выбрать насосную станцию, возникает у многих владельцев дачных участков и частных домов, расположенных в отдалении от городских центров. Насосные станции для колодцев нужно приобретать, опираясь на определенные критерии:

Дистанция между предполагаемым расположением насосного оборудования и местом добычи воды. Скважина не должна быть глубокой.
Расстояние, на которое будет доставляться вода после ее получения.
Производительность агрегата в соответствии с потребностями семьи.
Объем вместимости гидроаккумулятора.
Дополнительная оснастка.

Насосные станции для колодцев выпускаются многими отечественными и зарубежными производителями. На отечественном рынке пользуется спросом оборудование российской компании «Джилекс». Менее востребованы изделия итальянского производства «Marina», «Pedrollo». Качественными, но и достаточно дорогими являются агрегаты, изготовленные в Германии («Gardena» и «Metabo»). Выбор насосной станции для дома должен осуществляться с учетом потребностей семьи и объемов жилой площади.

Насосные станции для колодцев являются незаменимым оборудованием в дачном домике и жилом частном коттедже. Они значительно упрощают процесс поставки воды из колодца, если на участке нет центрального водоснабжения. Выбираем агрегат для водоснабжения частного дома правильно и наслаждаемся комфортом дачной жизни!

pikucha.ru

Выбираем насосные станции для водоснабжения частного дома

Отсутствие нормального водоснабжения, судя по отзывам — это одна из проблем, которая возникает у владельцев частного загородного дома, дачи или коттеджа. Особенно это касается людей, постоянно проживающих за городом.

Автоматическая водяная насосная станция водоснабжения для частного дома или дачи является на сегодняшний день наиболее удобным вариантом бесперебойной подачи воды в дом для хозяйственных нужд. Насос-автомат позволит пользоваться водой из колодца, реки или неглубокой скважины, прямо не выходя из дома и летом, и зимой.

Давайте подробно разберем устройство, виды, принцип работы насосных станций водоснабжения, а также их применение в быту, основные технические характеристики и сделаем выводы об их преимуществах и недостатках.

Устройство водяной насосной станции водоснабжения для колодца

Водяная повысительная насосная станция состоит из нескольких обязательных элементов:

— насос;

— гидроаккумулятор или бак-расширитель с мембраной;

— реле давления воды для насоса;

— шланг, соединяющий бак с насосом;

— манометр;

— присоединительный пяти-выводной штуцер.

Устройство насосной станции водоснабжения

Каждый элемент выполняет свою функцию, рассмотрим их отдельно.

1. Насос-автомат

На станциях устанавливается водяной поверхностный насос со встроенным эжектором, состоящий из электродвигателя, крыльчатки, электрической части и корпуса. Насосы могут различаться мощностью, производительностью и материалом изготовления корпуса:

— пластик;

— чугун;

— нержавейка.

Самый бесшумный насос имеет корпус из пластика (полипропилена), но этот материал хрупкий и недолговечный. Станция из чугуна наиболее шумная при работе, но она прослужит дольше.

Поверхностный электронасос способен поднимать воду с глубины 8-9 метров, благодаря встроенному эжектору с системой труб Вентури. Это выполняется при условии, если станция для подачи воды находится в непосредственной близости от колодца.

Каждые четыре метра по горизонтали «отнимают» один метр глубины. Например, если ваша насосная станция установлена на расстоянии 8 метров от источника воды (колодца, водоёма, реки), то максимальная глубина всасывания будет уже не 9, а только 7 метров и т.д.

Бытовой электронасос-автомат может подавать воду на горизонтальном участке на расстояние до 50 метров. Максимальная производительность 70 л/мин. Эти параметры, как правило, уже указаны либо в самой маркировке насоса, либо в инструкции по эксплуатации.

Возьмем, для примера, насосную станцию марки Джилекс «Джамбо-60/35». В данном случае, цифра 60 — это максимальный расход воды (л/мин), а 35 — максимальный напор по горизонтальной линии (м).

На корпусе расположены монтажные отверстия для подключения трубопровода: вход и выход. Их диаметр, как правило, составляет 25 мм или 1 дюйм. Также имеется заливное отверстие с пробкой для заполнения насоса водой перед запуском.

На нижней части расположены два крепления на расширительный бак. Электрическая часть спрятана в специальной коробочке на насосе. К ней подключается питание 220 В через кабель и автоматика.

Производительность и напор насосных станций

2. Гидроаккумулятор

Гидроаккумулятор — это бак, внутри которого находится мембрана. Внутри бак закачан воздухом под давлением 1,5 атмосферы. Гидроаккумулятор постоянно подкачивает воду во встроенную мембрану. Вода в гидробаке находится постоянно. Это помогает снизить нагрузку на насос.

Когда вы открываете кран, то сначала подается вода именно из бака без включения насоса. Затем, по мере расходования, насос заполняет гидроаккумулятор необходимым количеством воды. Бак может быть разного объема: 8 литров, 24 литра, 50 литров, 100 литров.

Мембрана для гидроаккумулятора имеет соответствующий объем, это важно учесть, если потребуется ее замена. В принципе, к насосу можно поставить бак любого объема, и чем больше объем, тем лучше. Но, на практике, 24-50 литров хватает для семьи из 2-4 человек.

Материал исполнения корпуса бака тоже может быть разным. Чаще, это сталь с эмалированным покрытием различного цвета или же нержавейка.

Автоматическая насосная станция водоснабжения для частного дома со стальным баком для воды стоит дешевле, чем из нержавейки, но и срок службы её будет меньше. Также следует заметить, что монтажный фланец (диск) для крепления шланга для воды к баку тоже может быть выполнен либо из пластика, либо из нержавеющей стали.

3. Реле давления воды для насоса

Это специальное устройство, предназначенное для автоматического включения и отключения насоса. Когда вы открываете кран, происходит понижение давления и включается насос. Если кран закрываете — давление возрастает до установленного предела и насос выключается.

Реле сухого хода для насоса

Реле давления подключается к насосу либо напрямую, либо через специальный 5-ти выводной резьбовой штуцер. На конце имеет или гайку («мама»), или штуцер («папа») диаметром 3/8 дюйма. Также на корпусе реле давления расположены две клеммы для подсоединения питания.

Иногда вместо реле давления устанавливают датчик (реле) «сухого» хода. Он автоматически отключает насос при отсутствии воды в системе водоснабжения. Внешне эти устройства очень похожи, но датчик-реле «сухого» хода имеет сбоку специальную кнопочку для включения и отключения.

Можно также подключить к насосу блок автоматики, в котором уже есть, и реле давления, и датчик «сухого» хода. Но цена на него отличается на порядок.

Принцип работы насосной станции водоснабжения

1. Открываем кран: понижается давление в системе, автоматически начинает подаваться вода из гидроаккумулятора на точку водоразбора. Если станция без бака, то включается насос и от него подается вода.

2. Закрываем кран: повышается давление, реле передает сигнал на насос, который автоматически выключается и перестает подавать воду. Если станция с баком, то при закрытии крана насос начинает подкачивать воду в мембрану гидроаккумулятора до полного ее заполнения.

Запуск и подключение водяной насосной станции

После того, как вы выбрали по техническим параметрам повысительную насосную станцию водоснабжения для своего частного дома или дачи, необходимо ее правильно установить. Для этого рекомендую воспользоваться некоторыми полезными советами.

Насосные станции водоснабжения частного дома

1. Определитесь с тем, трубами из какого материала вы будете подводить воду до дома. Рекомендуются трубы либо из полипропилена, либо трубы из ПНД. Можно, конечно, сделать систему из металлопластика, но это недолговечно и со временем на стыках возможна протечка воды, падение давления.

2. Нельзя сужать диаметр трубы на входе в насосную станцию. Необходимо, чтобы труба для забора воды была диаметром не менее 25 мм. На выходе из насоса можно установить трубу меньшего диаметра, например, 20 мм или 15 мм.

3. На конце заборной трубы обязательно установите обратный клапан, желательно с сеткой, выполняющей роль фильтра-грязевика. Обратный клапан будет пропускать поток воды только в одном, нужном нам направлении.

4. Установите в верхней точке системы автоматических воздушный клапан, он не позволит образоваться воздушным пробкам, являющимися частой причиной не корректной работы бытовой насосной станции.

5. Перед запуском необходимо заполнить систему водой через специальное заливное отверстие в насосе.

Преимущества насосных станций для колодца:

— автоматическая подача воды;

— возможность установки своими руками на поверхности земли или дома;

— широкий ассортимент моделей;

— невысокая цена.

Недостатки насосных станций водоснабжения:

— максимальная глубина всасывания без использования выносного эжектора всего 8-9 метров;

— неудобство использования в зимний период.

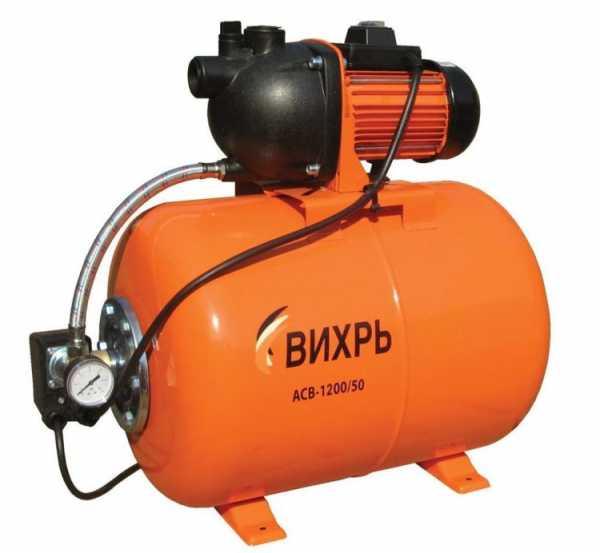

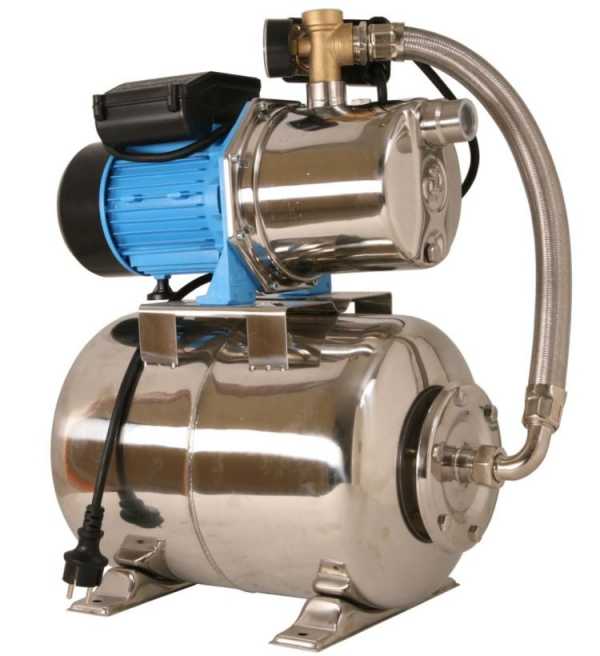

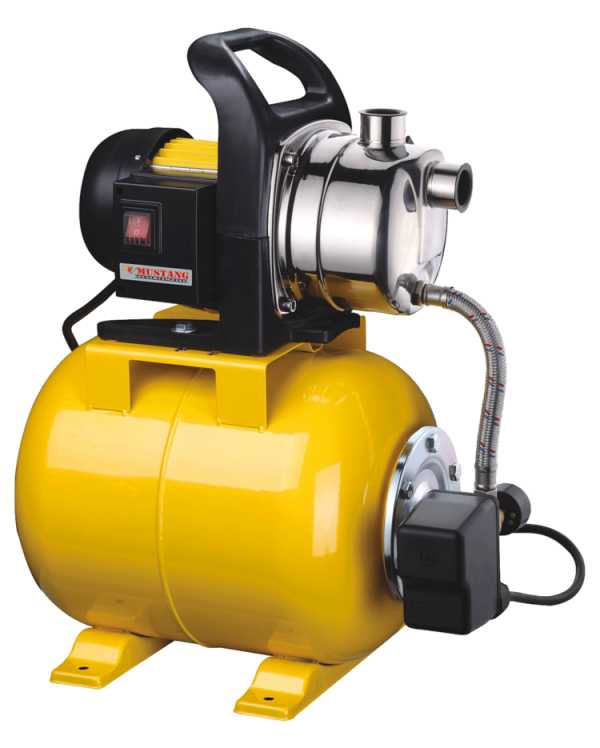

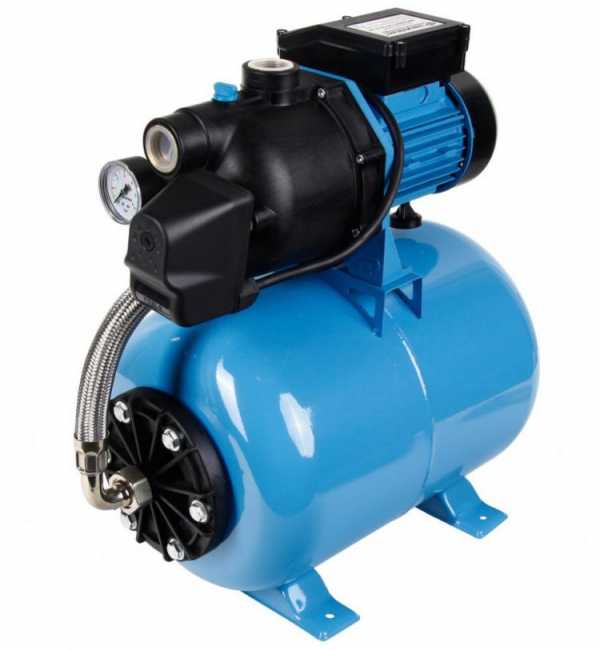

Водяная насосная станция водоснабжения для частного дома — это простой, удобный и недорогой способ автоматического обеспечения водой ваших хозяйственных нужд. Самое главное, правильно ее подобрать, учитывая особенности глубины источника воды, расстояние, на которое она будет подаваться, место ее установки. Смотрим видео.Очень важно правильно установить, чтобы избежать проблем с ее работой в будущем. Надеюсь, что информация представленная выше, поможет вам сделать правильный выбор и оградить от возможных ошибок при монтаже, ведь автоматическая насосная станция — это так удобно!
